Каркас безопасности в автомобиле
У этого поста — 4 комментария.

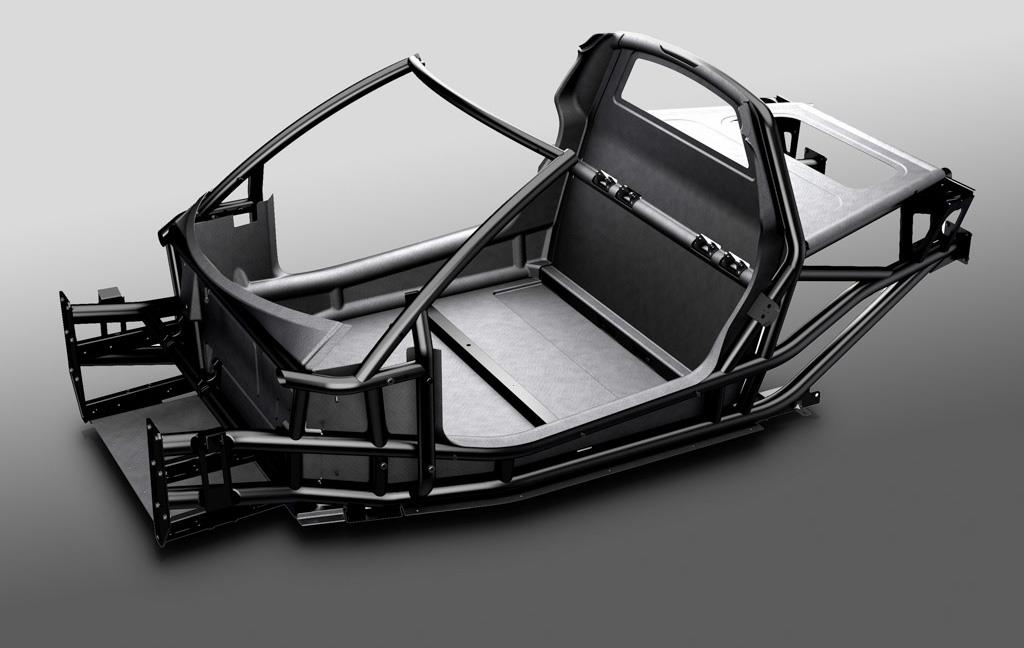

Что такое каркас безопасности и для чего он нужен. По официальной формулировке, каркас безопасности – это пространственная конструкция, предотвращающая серьезные деформации кузова при столкновении или перевертывании автомобиля. Собранная внутри автомобиля из круглых стальных труб, конструкция, крепится к кузову изнутри и предназначена для сохранения жизненного пространства пассажиров и водителя при аварии. Каркас увеличивает прочность и жесткость автомобиля, от его сложности зависит степень усиления безопасности автомобиля. Это может быть простая бугель-арка над головами водителя и пассажира или сложный пространственный скелет, объединяющий пороги и боковины, чашки передней и задней подвески, а также клетку безопасности самого салона в одну силовую структуру.
Требования и стандарты при изготовлении каркаса безопасности
При изготовлении каркаса безопасности к его конструкции и материалам предъявляются жесткие технические требования.
Каркас безопасности спортивного автомобиля может быть омологированный или неомологированный. Все изготавливаемые каркасы должны отвечать требованиям FIA. Если фирма-изготовитель отступает от технических требований, устанавливаемых FIA, каркас должен быть подвергнут процедуре омологации – согласованию технологии изготовления, конструкции и применяемых материалов с представителями FIA. Омологации подлежат также каркасы, изготовленные с отступлениями от предписанной FIA схемы, а также при креплении их сваркой. Каркасы, не подлежащие омологации (неомологированные), имеют определенную конструкцию, изготавливаются из определенной стали и труб определенных размеров, устанавливаются при помощи болтовых креплений.
Какой применяют материал
В качестве материала для каркаса безопасности применяется сталь, в редких случаях – алюминий. Вес среднего каркаса безопасности равен 25-40 кг и более, размер труб – 45х2,5; 40х2,0 см. Трубы каркаса часто окрашивают в яркие цвета, сверху наносят защиту.
Для обшивки элементов каркаса применяют поролон или вспененную изоляцию ярких цветов. Это делается для эстетики и безопасности тех, кто усаживается в автомобиль.
Каркас безопасности, устанавливаемый методом сварки, представляет собой неразборную конструкцию, в отличие от каркаса, укрепляемого болтами, который является разборным и может быть деинсталлирован. Разборный каркас крепится к боковой стойке, к порогу и полу. Ввариваемый каркас имеет сложную конструкцию, связан с силовой структурой кузова, используется в серьезном индивидуальном тюнинге. Каркасные коробки изготавливают для двух- или четырехдверных кузовов. Установка сложного каркаса превращает автомобиль из 4-5 местного в двухместный. Создаются также определенные трудности с обзорностью. Если для обычной машины установка каркаса может быть излишней, то для спортивного автомобиля это необходимая деталь, без которой не допустят к соревнованиям.
Каркасу безопасности отводится большое значение в серийных автомобилях. Напимер, у Mercedes-Benz SL-класса (R126) за спинками сидений имеются своеобразные дуги безопасности.
При превышении крена кузова выше отметки 26, происходит их автоматическое выстреливание за 0,3 с в рабочее положение. Таким образом обеспечивается защита голов водителя и пассажиров. Применяются также и отдельные усилители кузова, дополнительные лонжероны, косынки, полоски, уголки, особенно в местах установки подвесок.
Другие похожие статьи:
Школа «Начинающего Раллиста» Урок 17.2 Подготовка автомобиля. Каркас безопасности
Здравствуйте!
Сегодня поговорим о каркасах. Каркас безопасности – самый главный элемент доработки спортивного автомобиля. Каркас выполняет одновременно две функции: обеспечение безопасности экипажа и значительное усиление кузова автомобиля, прямо влияющее на его управляемость. Поехали!
Установка каркаса безопасности – главное требование ФИА применяемое к спортивным автомобилям. При возникновении нестандартных ситуаций, это главное средство защиты экипажа. С нагрузками, действующими на автомобиль при переворотах или столкновениях, не справятся никакие другие усиления кузова.
Главное назначение каркаса в сохранении внутри автомобиля жизненного пространства для экипажа во время аварии.
Каркас безопасности — пространственная конструкция, предназначенная для предотвращения серьезной деформации кузова в случае столкновения или переворота автомобиля. (РАФ, официальный перевод ст. 253 приложения J МСК FIA). Элементы каркаса безопасности располагаются настолько близко к внутренним панелям кузова, насколько это возможно. Каркас изготавливается из цельных кусков холоднотянутой (бесшовной) нелегированной малоуглеродистой (максимум 0,3%) стальной трубы. Такие трубы не лопаются при ударе, а лишь деформируются. Вот почему при изготовлении каркаса необходимо использовать именно правильные трубы. В противном случае риск быть проткнутым собственным каркасом слишком велик.
Каркас безопасности весит примерно 40-50 кг. В районе дверей на трубы крепят дополнительную защиту из поролона или вспененной изоляции для дополнительной безопасности и комфорта при посадке в автомобиль.
К трубам каркаса часто крепят переговорку, камеры, штурманский свет, знаки аварийной остановки, аптечки и прочую мелочь.
Каркас безопасности может быть серийным или индивидуальным. Серийный каркас — это конструкция, которая была прописана в омологационной карте конкретной модели автомобиля. В 50-х годах прошлого века FIA ввела понятие омологации — с тех пор спортивный автомобиль, предназначенный для тех или иных соревнований, имеет описание всех своих ключевых узлов, в том числе и каркаса. Благодаря этим документам крупные компании, занимающиеся изготовлением автоспортивной экипировки (например, Sparco) выпускают готовые комплекты — наборы труб — для внедрения в конкретную машину.
Но что делать, если необходимо установить каркас безопасности в автомобиль, у которого никогда не было омологации? Тут на помощь приходит Приложение J к техническому регламенту FIA. Изготовленный в соответствии с этими требованиями каркас подходит для любого автомобиля и для любого соревнования.
В приложении J оговорены все нюансы, необходимые для изготовления «правильного» каркаса – параметры стали, из которой должны быть изготовлены трубы, их диаметр, конфигурация, количество, варианты крепления и т. д.
Каркас безопасности, находящийся в вашем автомобиле, должен иметь сертификат: документ, выдаваемый производителем или изготовителем каркаса. Он содержит идентификационные данные автомобиля, на который установлен данный каркас, собственный номер и сведения об омологации. Сертификат предъявляется на ТИ. Кроме того, на каркасе должна быть закреплена специальная табличка, содержащая номер каркаса, наименование производителя и номер омологации.
Вы можете купить уже готовый автомобиль, с установленным каркасом (убедившись, что он подходит по требованиям) или “построить” его самостоятельно, если вы профессиональный сварщик, знаете, где купить необходимый материал и с пространственным воображением у вас все в порядке. Но мы советуем обратиться к профессионалам.
Машину, с установленным новым каркасом, лучше всего заранее показать главному техническому комиссару вашего региона, чтобы исключить сюрпризы на технической инспекции.
Удачи!
Car Frame — Etsy.de
Etsy больше не поддерживает старые версии вашего веб-браузера, чтобы обеспечить безопасность пользовательских данных. Пожалуйста, обновите до последней версии.
Воспользуйтесь всеми преимуществами нашего сайта, включив JavaScript.
Найдите что-нибудь памятное, присоединяйтесь к сообществу, делающему добро.
(более 1000 релевантных результатов)
Затраты на замену рамы автомобиля [Работа и запчасти]

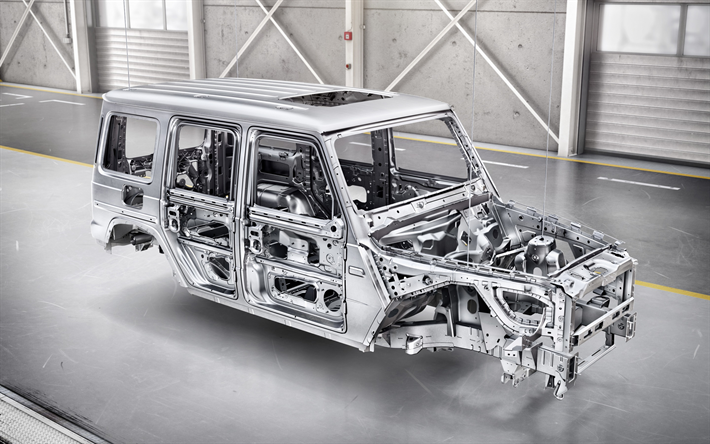

Замена рамы автомобиля требуется, когда рама вашего автомобиля повреждена.
Если повреждение серьезное, оно может повлиять на производительность и безопасность вашего автомобиля во время вождения. Вот почему большинство механиков и автомастерских советуют вам заменить раму автомобиля. Но для большинства людей это может быть очень дорогой сделкой.
Таким образом, информация об устранении повреждений, факторах стоимости и многом другом может помочь вам спланировать расходы на замену рамы автомобиля и получить более выгодную сделку. Но прежде чем перейти к этой части, давайте поговорим о том, что такое повреждение рамы автомобиля, насколько оно серьезно и почему его следует заменить, а не ремонтировать раму.
Необходимость замены рамы автомобиля возникает, когда автомобиль попал в серьезную аварию, когда его рама была сильно повреждена и не подлежала ремонту. Кроме того, если старая рама вашего автомобиля проржавела и сильно изношена, это будет необходимо.
В среднем только затраты на замену рамы автомобиля могут стоить от 600 до 1500 долларов.
Замена рамы автомобиля стоит значительно дороже, чем ремонт, но это постоянное решение проблемы с рамой.
Быстрая навигация
- Можете ли вы отремонтировать поврежденную раму автомобиля?
- Факторы, влияющие на стоимость замены рамы автомобиля
- 1. Марка и модель автомобиля
- 2. Наличие рамы
- 3. Затраты на оплату труда
- 4. Дополнительные расходы
- Почему замена рамы автомобиля стоит дорого?
- Как снизить затраты на замену рамы автомобиля?
- Заключение
Починить раму поврежденного автомобиля можно, но это требует много денег, ресурсов и времени. Выпрямление и ремонт рамы в случае незначительных повреждений может стоить более 800 долларов. Вам придется оставить свой автомобиль в кузовном цехе, пока они будут ремонтировать раму, и как только они закончатся, вы заберете его обратно для собственного осмотра.
Хотя это может стоить вам больше денег, чем вы ожидали, и ваша отремонтированная рама может не прослужить так долго, как вы ожидали .
Чтобы избежать этой проблемы, работники автомастерских советуют водителям приобрести новую раму и полностью ее заменить.
Факторы, влияющие на стоимость замены рамы автомобиляСтоимость замены рамы автомобиля сильно зависит от различных факторов. Каждый из этих факторов может привести к увеличению или уменьшению стоимости замены.
Информация об этих различных факторах поможет вам заключить более выгодную сделку, если вам когда-нибудь понадобится замена рамы автомобиля. Давайте посмотрим на эти факторы и то, как они влияют на общие цены и затраты.
1. Марка и модель автомобиля Марка и модель вашего автомобиля сильно влияют на цену рамы. Цена практически на каждую автомобильную раму отличается в зависимости от варианта, модели и марки. Например, цена рамы старой модели Chevrolet Caprice отличается от новых вариантов Chevrolet Caprice.
Из-за этих различий цена каждой рамки будет варьироваться от магазина к магазину. Не только модель и год, но и разные бренды используют разные типы разъемов и корпусов при изготовлении рамы. Это влияет и на общую цену.
Кроме того, тип транспортного средства влияет на общую стоимость рамы автомобиля. Например, средняя цена на Ford F150 Frame колеблется от 90 176 482 долларов до 1 105 долларов в зависимости от года выпуска модели.
Рама грузовика будет стоить больше, чем рама автомобиля, а рама внедорожника будет стоить даже больше, чем обе вместе взятые. Это связано с размером кузова автомобиля. Автомобиль меньше и имеет меньший кузов по сравнению с грузовиком или внедорожником, которые больше и имеют больший размер рамы. Большие модели требуют больше металла для создания каркаса и соответствующей формы. По этой причине цена каждой модели марки и типа замены рамы автомобиля отличается от других.
2. Доступность рамы Доступность рамы также является важным фактором, который способствует повышению цен и увеличению числа замен автомобильных рам.
Есть автомобили, рамы которых можно легко найти, например, для Ford F150, в то время как есть автомобили других марок, рамы которых найти труднее. Эта доступность рамы влияет на цену рамы, что способствует увеличению спроса на замену рамы.
Если рама доступна рядом с вашим местоположением, вы сэкономите на доставке и доставке в автомастерскую, в противном случае это может увеличить расходы на выполнение работы.
3. Затраты на оплату трудаДругим фактором, влияющим на общую стоимость замены рамы, являются затраты на оплату труда. Стоимость труда в каждом регионе разная. В среднем стоимость работ по замене рамы автомобиля начинается от 90 175 1 500 900 176 долларов США, если вы собираетесь обратиться к опытному механику.
Это одна из самых больших затрат, если не считать цены на кадры в этом общем процессе. Многие механики и кузовные мастерские взимают плату за замену рамы с почасовой оплатой.
Таким образом, если они работают над рамой в течение более длительного периода времени, вы можете рассчитывать на оплату около $10 000 в целом.
Убедитесь, что вы договариваетесь с механиками о лучшей сделке, чтобы не платить больше, чем средняя цена.
Дополнительные расходы, такие как стоимость доставки новой рамы и ремонт покраски автомобиля, который может быть поврежден при замене рамы вашего автомобиля.
Также есть вероятность, что при замене рамы механики или работники кузовного цеха могут обнаружить другие проблемы, например, ослабление или поломку соединений кузова и рамы. Это может потребовать дополнительных ремонтных работ, которые также могут значительно увеличить общую стоимость.
Почему замена рамы автомобиля стоит дорого?Замена рамы автомобиля стоит дорого по нескольким причинам. Прежде всего, рама — это самая большая часть автомобиля, и когда вам нужно ее заменить, вы должны знать, что это будет стоить вам дороже, чем все остальное.
В некоторых случаях это может стоить вам до половины стоимости вашего автомобиля.
Кроме того, запасные части автомобильной рамы встречаются редко, и поиск подходящей рамы для вашего автомобиля, ее доставка, согласование цен на замену и трудозатраты на процедуру — это то, что включено в цену. Все это увеличивает конечную стоимость, делая процесс замены рамы дорогим вариантом.
Из приведенного выше обсуждения становится ясно, что замена рамы автомобиля является дорогостоящим процессом, который может стоить вам более
Во-первых, вы должны убедиться, что вам нужна замена. В большинстве случаев повреждения рамы вместо замены требуется только ремонт рамы. Простой переход от замены рамы к ремонту рамы может снизить общую стоимость с 10 000 до примерно 2 000 долларов.
Но если замена необходима и вам необходимо заменить раму, вам следует попытаться найти лучших механиков кузовного цеха, чтобы договориться с ними о сделке на весь процесс. Некоторые механические магазины имеют свои собственные планы платежей , чтобы убедиться, что вы получаете наилучшие варианты оплаты стоимости рамы, труда и стоимости доставки.
В каждом штате замена рамы автомобиля может быть сравнительно дешевле, чем другая, и вы также сможете сэкономить на стоимости доставки и затратах на оплату труда, если ближайший к вам автосервис не предлагает никаких скидок или не запрашивает цены, которые могут превышать ваш бюджет. , вы можете обратиться за помощью к механикам-фрилансерам, которые рекламируют свои услуги в Интернете. Обязательно знайте уровень экспертизы и всегда проверяйте отзывы, чтобы расшифровать законность.
