Катализатор в автомобиле что это: Новая опасность для водителей. В зоне риска — японские автомобили :: Autonews

стоит ли удалять, возможные неисправности катализатора, можно ли ездить без него

Эдуард Солодин

разбирался в катализаторах

Я ехал по трассе, и у машины пропала тяга. Хорошо, что это не случилось при обгоне.

Я добрался до ближайшего автосервиса и удалил катализатор. Потом заплатил за работу и оставил все, что от этого катализатора осталось, ребятам из автосервиса. Тогда я еще не знал, что эта деталь содержит драгоценные металлы и за все, что от него осталось, дают хорошие деньги. В следующий раз буду умнее: проезжу на машине до 100 000 км, потом удалю, а катализатор оставлю себе или расплачусь им за работу.

Из-за таких историй некоторые автовладельцы считают катализатор бомбой замедленного действия и спешат поскорее его удалить. В некоторых автосервисах этому рады и советуют удалять катализаторы даже на новых машинах. Они утверждают, что это лишняя деталь, которую навязывают автопроизводителям экологи, и что автомобиль после этого будет ехать бодрее, а расход топлива уменьшится.

Я попытался разобраться, насколько катализатор лишняя деталь в автомобиле и можно ли его удалять. Из этой статьи вы узнаете, как работает катализатор, какие типы катализаторов бывают, из-за чего они выходят из строя и какие есть признаки неисправного катализатора.

Что такое катализатор и зачем он нужен

Двигатель внутреннего сгорания работает на воздушно-топливной смеси. Она сгорает с образованием токсичных выхлопных газов, а на бензиновых двигателях какая-то часть смеси может вообще не сгореть и улететь в выхлопную трубу. Чтобы хоть как-то снизить концентрацию вредных веществ в выхлопных газах, на их пути ставят каталитический нейтрализатор отработавших газов: катализатор, если по-простому. Выхлопные газы идут через него, как через фильтр.

Технически это огнеупорный керамический или металлический цилиндр с сотами, через которые проходят отработавшие газы, в составе которых есть вредные вещества: углеводород, оксид азота, окись углерода.

В основном катализаторы ставят в выхлопной системе автомобилей с бензиновыми двигателями. Их может быть несколько: например, если из двигателя идет две отдельные выхлопные трубы, ставят по одному на каждую. Бывает, что катализаторы ставят последовательно на одной выхлопной трубе.

Для очистки выхлопных газов дизельного двигателя чаще всего применяют сажевые фильтры. Конструкция примерно такая же, только ячейки фильтра закрыты с одной из сторон. Выхлопные газы находят выход через пористые стенки каналов, на которых оседает сажа. Такие фильтры периодически требуют очистки. Для этого внутри фильтра повышается температура, и частицы сажи догорают. Этот процесс называют активной регенерацией.

Еще катализатор снижает температуру газов. Например, на входе в катализатор температура газов около +390 °C, а на выходе — уже +260 °C. Примерно в таком температурном режиме и проходят химические реакции, поэтому какое-то время после запуска двигателя катализатор не работает.

НОВЫЙ КУРС

Как сделать ремонт и не сойти с ума

Разбираемся, как начать и закончить ремонт без переплат: от проекта до приемки

Работает катализатор или нет, определяет второй кислородный датчик, он же лямбда-зонд. Его ставят после катализатора, и его задача — определять уровень токсичности выбросов. Если его просто удалить, датчик зафиксирует низкую эффективность катализатора, и на приборной панели появляется ошибка Check engine.

Существуют различные экологические классы для вредных выбросов автомобиля: Евро-2, Евро-3, Евро-4, Евро-5 и Евро-6. В России для новых автомобилей с 2016 года действует стандарт Евро-5. Узнать экологический класс своего авто можно в паспорте транспортного средства. По опыту работников автосервиса, чем выше экологический класс автомобиля, тем меньше ресурс катализатора. Стенки керамических сот у таких катализаторов тоньше, ячейки расположены плотнее, чтобы работать эффективнее.

Виды катализаторов и их заменители

Оригинальный катализатор устанавливает завод-изготовитель. Такой может стоить до 5% от стоимости всего автомобиля. В России мало предприятий по производству катализаторов. В основном их делают за границей, их стоимость зависит от госпошлины, курса доллара и курса драгметаллов. Заменить катализатор на оригинальный стоит от 25 000 Р.

Обычно такую замену делают на гарантийных машинах, если по каким-то причинам он вышел из строя или его украли. Срок службы оригинального катализатора обычно не меньше гарантийного срока автомобиля.

Универсальный катализатор заменяет оригинальный почти для любого автомобиля. Он стоит дешевле оригинального, и срок его службы меньше. В теории он должен прослужить примерно 60 000 км. Цены на универсальный катализатор — от 5000 Р. В ячейках таких катализаторов вместо платины, палладия и родия применяют, например, золото. Оно хуже ускоряет каталитические реакции, поэтому хуже очищает выхлопные газы от вредных веществ.

При выборе универсального катализатора важно правильно определить его объем, который не должен быть меньше оригинального. Корпус катализатора не всегда круглой формы, у него разная длина и ширина. Отработавший катализатор вырезают из корпуса болгаркой, а новый вваривают на его место. Лучше, чтобы эти работы проводил опытный сварщик, который сделает качественный сварной шов.

Установка универсального катализатора — это компромисс для тех, кто не хочет или не может купить оригинальный катализатор, но заботится об экологии или хотя бы хочет пройти техосмотр.

Пламегаситель в английских руководствах по ремонту выхлопных систем — это «предварительный глушитель». Он смешивает потоки отработавших газов из разных цилиндров, снижает их температуру, а также сводит уровень шума и вибрацию до приемлемого уровня. Его устанавливают вместо катализатора, но он никак не влияет на токсичность отработавших газов.

Если не установить пламегаситель после удаления катализатора, то выхлопная система со временем прогорит из-за высокой температуры отработавших газов. Простой пламегаситель — это труба с перфорацией для газов в стальном корпусе. Цены на пламегасители начинаются от 760 Р.

Между корпусом и трубой пламегасителя проложен огнеупорный наполнитель. Обычно это базальт, синтетическое волокно или минеральная вата. Корпус пламегасителей может быть однослойным или двухслойным. Двухслойные также называют реактивными. Они более долговечны и хорошо гасят колебания звуковой волны. Внутренний слой должен выдерживать воздействие высоких температур, а внешний — коррозии.

Для каждого автомобиля нужно рассчитать оптимальный объем пламегасителя. Если объема пламегасителя будет недостаточно, то звук на выходе будет неприятным, дребезжащим.

По сравнению со стоимостью оригинального катализатора установить пламегаситель дешевле — от 3500 Р. Его установка предполагает перепрошивку блока управления двигателем (ЭБУ) или установку специальной «обманки» для электронного блока управления. Подробнее про них мы напишем чуть ниже.

Можно ли удалить катализатор

Катализатор по умолчанию рассчитан на весь срок службы автомобиля. Но качество топлива и тяжелые условия эксплуатации разрушают его значительно раньше: например, при пробеге 100 000 км.

Нет универсального или регламентированного срока удаления катализатора — каждый случай индивидуален. Неисправный катализатор доставляет множество проблем: от назойливой лампочки Check engine до попадания керамической пыли в цилиндры двигателя.

Есть такие выхлопные системы, при которых катализатор расположен очень близко к двигателю. В случае когда он начинает разрушаться, дисперсионная пыль от него летит в сторону двигателя. Она очень мелкая и твердая, ее можно сравнить с мелким песком. Она царапает цилиндры двигателя при работе поршней. Из-за этих царапин двигатель начинает потреблять масло или его расход увеличивается — это в случае, если двигатель потребляет его с первых дней эксплуатации автомобиля.

Рано или поздно это приводит к капитальному ремонту двигателя. Некоторые автовладельцы хотят избежать таких неприятных последствий и удаляют катализатор еще до того, как он начнет разрушаться.

Замена катализатора на новый — дорогостоящая процедура: один катализатор может стоить 100 000 Р, а теперь представьте, что их в машине два и оба износились примерно одинаково. Поэтому вместо нового катализатора в выхлопную систему чаще всего устанавливают пламегаситель с «обманкой» или, что гораздо реже, — универсальный катализатор.

Внутри обманки небольшой кусочек катализатора. Ее ставят на второй лямбда-зонд, а часть обманки с сеткой вкручивают в выхлопную систему после пламегасителя. Благодаря устройству ЭБУ автомобиля думает, что отработавшие газы в порядке, катализатор на месте, и Check engine на приборной панели не загорается. Тем не менее обманка не гарантирует, что ошибка не появится: лампочка может загореться после заправки не самым хорошим бензином или после резкого разгона

Можно обойтись без обманки. Для этого нужно перепрошить электронный блок управления и настроить его так, чтобы лямбда-зонд воспринимал новые «вредные» показания датчиков как норму. В объявлениях эту процедуру называют перепрошивкой под Евро-2 и обещают, что машина будет ехать бодрее, двигатель будет выдавать на 20—30 лошадиных сил больше.

Вместе с этим любое вмешательство в оригинальное программное обеспечение ЭБУ — риск, поэтому перепрошивку должен делать квалифицированный специалист с проверенной программой. Выхлопные газы автомобиля при установке пламегасителя фактически не очищаются, но ошибка Check engine на приборной панели из-за перепрошивки не появится. Очень важно помнить, что несмотря на это двигатель, скорее всего, проектировали под более высокий экологический класс, а значит, с настройками под Евро-2 он проработает гораздо меньше, чем мог бы.

Установка обманок, пламегасителей вместо нового оригинального катализатора может привести к неожиданным последствиям: ошибкам двигателя, неприятному запаху выхлопных газов или излишнему расходу топлива и масла.

Из-за того что количество вредных выбросов при таком ремонте не соответствует заявленным нормам, автомобиль может не пройти техосмотр. По российскому законодательству катализатор — компонент транспортного средства, поэтому автовладелец удаляет его на свой страх и риск. Если по каким-то причинам нужно заменить оригинальный катализатор, то установка универсального — оптимальное решение.

Не советую удалять катализатор на гарантийных автомобилях на пробеге до 100 000 км без необходимости. Двигатель автомобиля, скорее всего, снимут с гарантии из-за вмешательства в выхлопную систему. На гарантийных авто проблема с катализаторами возникает редко, менее 1% случаев от общего объема продаж.

Почему катализаторы воруют

От краж катализатора часто страдают автомобили каршеринга и такси. Но были случаи, когда оригинальный катализатор вырезали на улице, когда автомобиль припаркован на ночь во дворе. Достаточно поднять машину домкратом и вырезать часть глушителя болгаркой.

В автомобилях с высоким клиренсом можно добраться до катализатора даже без домкрата. Кража катализатора занимает около минуты. Но если сигнализация оборудована датчиком наклона, то она сообщит, что автомобиль пытаются приподнять.

Катализатор также могут вырезать в недобросовестном автосервисе. Владельцу предлагают «прочистить» выхлопную систему или удалить исправный катализатор, чтобы в будущем он не доставил проблем. Работники таких автосервисов еще рассказывают о преимуществах удаления катализатора: обещают, что мощность двигателя возрастает, а расход топлива снизится — ЭБУ шьют под Евро-2. Если оценить реальное увеличение мощности на специальном оборудовании, прирост будет незначительным — всего 3% от первоначальных показателей.

Обычно за удаление катализатора, установку пламегасителя, обманки или перепрошивки электронного блока управления автосервисы не берут никакой оплаты, а просто оставляют отработавший катализатор себе.

Но немало и тех, кто просто забирает молча, без всяких скидок и выплат, как лом черного металла. А потом сдают его, ведь оригинальный катализатор содержит драгоценные металлы, которые стоят дороже золота.

В среднем драгметаллы — это 0,08—0,17% от общей массы катализатора. Со временем он вырабатывает свой ресурс и драгметаллов становится меньше. Точное количество платины, палладия и родия в конкретном катализаторе определяют анализатором драгоценных металлов.

Если просят заплатить за удаление катализатора, установку пламегасителя, то катализатор рекомендую оставить себе. Ценность представляет не только целый катализатор, но и разрушенный, его лом, крошка и даже пыль. За изношенный катализатор современного автомобиля стандарта Евро-5 можно получить от 5000 Р. Чем мощнее двигатель авто, чем больше он расходует топлива, тем лучше, а значит, дороже его катализатор.

Из-за чего катализатор выходит из строя

Износ напыления из драгоценных металлов. Драгоценные металлы на стенках ячеек катализатора выгорают — это естественный процесс. Поэтому при приеме катализатора на переработку проводят его химический анализ. Может оказаться так, что в катализаторе совсем не осталось драгметаллов. Когда это происходит, выхлопные газы перестают очищаться, кислородные датчики это фиксируют, и на панели приборов возникает ошибка.

Некачественное топливо. Иногда, чтобы увеличить октановое число топлива, недобросовестные владельцы заправок добавляют в него присадки, которые содержат свинец. Это увеличивает нагрузку на катализатор, соты забиваются продуктами горения топлива, и он раньше выходит из строя. Для дизельных двигателей повышенный износ сажевого фильтра происходит зимой, когда в топливо добавляют антигель.

Неисправности зажигания. Если свечи дают искру с перебоями, то несгоревшие остатки топливно-воздушной смеси сгорают в катализаторе, что уменьшает срок его службы. Соты катализатора при этом оплавляются, и его пропускная способность уменьшается.

Неисправности двигателя. Если в цилиндрах двигателя есть царапины или задиры, то смесь, которая получается при работе двигателя внутреннего сгорания, перестает быть двухкомпонентной — то есть теперь состоит не только из воздуха и топлива. В ней есть еще и моторное масло. Это неизбежно засоряет катализатор, и он вскоре выходит из строя. Часто в проблемах с двигателем обвиняют разрушившийся катализатор. Но в этом случае скорее двигатель провоцирует проблемы с катализатором.

Как обнаружить проблему

Катализатор редко разрушается внезапно, в один момент. Обычно этому предшествуют типичные симптомы работы двигателя, выхлопной системы и посторонние звуки. Если внимательно анализировать все изменения, можно вовремя вмешаться и исправить ситуацию.

Лампочка «чек энджин» на панели приборов загорается по разным причинам. Если считать код специальным сканером, то он покажет, где конкретно возникла проблема. Ошибка воздушных датчиков катализатора говорит о том, что с катализатором что-то не так.

Снижение мощности двигателя. По ощущениям за рулем это похоже на прицеп или машину на буксире. Автомобиль трогается с места, ускоряется, но ему как будто что-то мешает — ускорение недостаточно энергичное. Иногда двигатель машины при этом вибрирует, а сама машина дергается.

Посторонние звуки под днищем. Если катализатор уже начал разрушаться, то его частички при высоких оборотах двигателя или при запуске бьются о корпус выхлопной системы. При этом водитель слышит посторонние звуки под днищем автомобиля. Они похожи на звенящий звук в пустой металлической банке.

Нестабильный напор газов из глушителя. Для такой проверки нужно поднести руку к выхлопной трубе и почувствовать такт выхода газов. При нормальной работе газы выходят через равные промежутки времени, похожие на биение сердца. Если поток газов ровный и слабый, значит, катализатор, скорее всего, неисправен.

Запах выхлопных газов. Если катализатор не очищает выхлопные газы от токсичных выбросов, то это можно почувствовать без специальных замеров уровня углекислого газа. Рядом с машиной, особенно в момент ее прогрева, будет неприятно пахнуть продуктами сгорания топливно-воздушной смеси. Иногда запах проникает в салон автомобиля, когда двигатель работает на холостых оборотах.

Задиры на цилиндрах. Если катализатор уже начал разрушаться и его частицы попали в камеру сгорания топливно-воздушной смеси, то на цилиндрах образуются задиры и царапины. Проверку их состояния можно провести в автосервисе специальным устройством — эндоскопом. Если с цилиндрами все в порядке и нет других признаков, то удалять катализатор не нужно.

Проверка эндоскопом. Можно запустить эндоскоп через отверстие для первого лямбда-зонда. Керамические соты должны быть правильной формы, без вмятин, не оплавлены, не разрушены и не забиты. Мы уже разобрались, что второй кислородный датчик стоит после катализатора, а значит, смотреть там не на что: велика вероятность, что на выходе соты будут в полном порядке.

Диагностика датчиков. С помощью автосканера, например ELM 327, можно подключиться к электронному блоку управления автомобилем. В приложениях для смартфона нужно выбрать показания кислородных датчиков катализатора и сравнить их фактические значения с эталонными.

Проверять датчики нужно на прогретом, работающем на холостых оборотах двигателе. Отклонения от нормы будут означать, что катализатор неисправен. Хотя бывает и так, что дело во втором кислородном датчике — они со временем прогорают и перестают работать, так что нелишним будет совместить этот способ с проверкой эндоскопом.

Запомнить

1. Катализатор — это важная деталь выхлопной системы, которая очищает отработавшие газы от вредных выбросов.
2. При неисправном катализаторе двигатель теряет мощность, в выхлопной системе появляются посторонние звуки, а отработавшие газы неприятно пахнут.
3. Катализатор выходит из строя раньше срока из-за некачественного топлива, неисправностей зажигания и двигателя.
4. Обнаружить проблему поможет диагностика ЭБУ автосканером или визуальная проверка цилиндров и катализатора эндоскопом.
5. Оригинальный катализатор содержит драгоценные металлы, поэтому он такой дорогой.
6. Если нужно заменить отработавший оригинальный катализатор, есть смысл поставить универсальный.
7. Установка пламегасителей, обманок и перепрошивка ЭБУ может привести к проблемам с двигателем.
8. Не стоит удалять катализатор без необходимости на гарантийных автомобилях.
9. За работу по удалению катализатора можно расплатиться старым катализатором. Платить за работу и оставлять катализатор в сервисе как лом — все равно что дарить деньги.
10. Недобросовестные автосервисы предлагают удалить катализатор, чтобы сдать его и заработать.

Автомобильный катализатор и его роль в выхлопной системе

Катализатор имеет удивительно простое устройство, но воздействие его очень велико. Из этой статьи вы узнаете, какие загрязняющие вещества образуются в результате работы двигателя, и как каталитический преобразователь справляется с каждым из них, сокращая выбросы вредных выхлопных газов.

Автомобильные катализаторы

На дороги ежедневно выезжают миллионы автомобилей, и каждый из них — источник загрязнения воздуха. Особенно это чувствуется в крупных городах, где выхлопные газы автомобилей могут создавать большие проблемы.

Для решения этих проблем каждая страна издает свои законы, которые ограничивают допустимый уровень загрязнения, который может создавать каждая машина. За прошедшее время автопроизводители внесли много улучшений в конструкцию автомобильного двигателя и топливных систем, чтобы соответствовать этим требованиям. Одно из значительных изменений произошло в 1975 году — именно в этом году появилось новое устройство, называемое каталитическим преобразователем (конвертером) или просто катализатором. Работа каталитического преобразователя заключается в преобразовании вредных выхлопных газов в менее вредные прежде, чем они покинут выхлопную систему автомобиля.

Выбросы загрязняющих веществ

В целях сокращения выбросов, современные автомобильные двигатели тщательно контролируют количество сжигаемого ими топлива. Их задача — сохранить соотношение «воздух-топливо» как можно ближе к идеальной точке, называемой стехиометрической. Теоретически, при этом соотношении все топливо сгорит с использованием всего имеющегося в воздухе кислорода. Для бензина стоихиометрический коэффициент — около 14,7:1, что значит, что при сожжении одной единицы бензина будет сожжено 17,4 единицы воздуха. фактически во время езды сгорание топливной смеси немного отличается от идеального соотношения. Иногда смесь может быть бедной (при коэффициенте «воздух-топливо» выше, чем 14,7), или, наоборот, насыщенной (при более низком коэффициенте).

Основные загрязняющие вещества, вырабатываемые двигателем, это:

• газообразный азот (N₂) — воздух состоит на 78 процентов из газообразного азота, и большая часть его проходит сквозь автомобильный двигатель
• диоксид углерода (СО₂) — один из продуктов сгорания. Углерод из топлива соединяется с кислородом воздуха.
• водяной пар (H₂O) — еще один продукт сгорания. Водород из топлива соединяется с кислородом воздуха.

Это выбросы в основе своей не опасны, хотя, как считается, выброс углекислого газа (СО₂) способствует глобальному потеплению. Но так как процесс горения никогда не совершенен, небольшое количество гораздо более вредных выхлопных газов выделяется при работе двигателя автомобиля. Именно на снижение их уровня ориентированы каталитические преобразователи:

• окись углерода (СО) — ядовитый газ без цвета и запаха
• углеводороды, также известные как летучие органические соединения — один из главных компонентов смога, образуется за счет неполного сгорания топлива
• оксиды азота (NO и NO₂, которые часто объединяют под обозначением NO_x) — также являются компонентом смога, а также кислотных дождей, оказывают влияние на слизистую человека.

В следующем разделе мы рассмотрим, какие именно процессы происходят внутри каталитического преобразователя.

Как катализаторы сокращают вредные выбросы в выхлопных газах

Если вспомнить химию, то катализатор — это вещество, которое ускоряет или вызывает химическую реакцию, само не входя в продукты реакции. Катализаторы участвуют в реакции, но не являются не реактивом, ни продуктом реакции. Так, для человеческого организма естественным катализатором многих важных биохимических реакций являются ферменты.

В каталитических преобразователях существуют два различных типа катализаторов: восстанавливающий катализатор и окислительный катализатор. Оба типа состоят из керамической структуры, покрытой металлическим катализатором (обычно это платина, родий и/или палладий). Идея заключается в том, чтобы создать структуру, которая подставляет под поток выхлопных газов максимальную площадь катализатора и свести к минимуму задействованное при этом количество самого катализатора, так как используемые материалы весьма дороги. В некоторых преобразователях даже стали использовать золото с примесью более традиционных катализаторов. Золото дешевле по сравнению с остальными катализаторами, и может повысить степень окисления на 40 процентов, что необходимо для снижения количества вредных газов.

Большинство современных выхлопных систем в автомобилях оснащены тремя каталитическими преобразователями, по одному для каждого из веществ, выброс которых необходимо уменьшить.

Восстанавливающий катализатор — первый этап каталитического преобразователя. Он использует платину и родий чтобы уменьшить выбросы NO_x. Когда молекула NO или NO₂ встречается с молекулами катализатора, от нее отделяется атом азота, высвобождая кислород — O₂. Атом азота же связывается с другим атомом азота, образуя N₂.

Окислительный катализатор — второй этап каталитического преобразователя. Он снижает количество несгоревшего топлива и окиси углерода в результате их сжигания (окисления) с помощью таких катализаторов, как платина и палладий. Этот катализатор также помогает СО вступить в реакцию с несгоревшим кислородом, образуя углекислый газ СО₂.

Существуют два основных вида конструкций, используемых в каталитическом преобразователе — это конструкция по типу «соты» и «керамические бусины». Большинство автомобилей используют сотовые структуры.

Следующий раздел посвещен третьей стадии процесса преобразования, и тому, как добиться от своего каталитического преобразователя лучшего результата.

Контроль загрязнения и повышение эффективности выхлопной системы

Третьим этапом преобразования является система управления, которая контролирует поток выхлопных газов и использует эту информацию для управления системой впрыска топлива. Один датчик кислорода установлен выше автомобильного катализатора, то есть ближе к двигателю, чем сам преобразователь. Этот датчик говорит компьютеру двигателя, сколько кислорода содержится в выхлопе. Компьютер двигателя уменьшает или увеличивает количество кислорода в выхлопных газах за счет регулировки количества воздуха, поступающего к топливу. Эта схема позволяет контролировать двигатель компьютера, чтобы убедиться, что двигатель работает на соотношении, близком к стехиометрической точке, а также чтобы убедиться, что в выхлопных газах достаточно кислорода для работы окислительного катализатора для окисления несгоревших углеводородов и СО.

Каталитический преобразователь проделывает большую работу по уменьшению загрязнения окружающей среды, но его производительность может быть существенно улучшена. Одним из недостатков является то, что каталитический преобразователь работает только при достаточно большой температуре. Когда вы только заводите машину, каталитический преобразователь почти не работает.

Простое решение этой проблемы состоит в том, чтобы передвинуть каталитический преобразователь ближе к двигателю. Тогда выхлопные газы, поступающие в каталитический преобразователь, будут более горячими,и он нагреется быстрее, но это одновременно сокращает срок службы конвертера из-за воздействия чрезмерно высоких температур. Большинство автопроизводителей размещает каталитический преобразователь под передним пассажирским сиденьем, достаточно далеко от двигателя, именно для того, чтобы высокие температуры не вредили ему.

Подогрев каталитического преобразователя — хороший способ снижения выбросов. Самый простой способ подогреть катализатор — использование электрических нагревателей. К сожалению, 12-вольтовая электрическая система, установленная на большинстве машин, не может нагреть каталитический преобразователь достаточно быстро. Большинство людей не будет ждать несколько минут, пока нагреется каталитический преобразователь. Гибридные машины имеют большие, высоковольтные батареи, которые могут достаточно быстро нагреть автомобильный катализатор.

Каталитические преобразователи дизельных двигателей плохо справляются с сокращением выбросов NO_x. Одна из причин в том, что дизельные двигатели сами по себе функционируют в более низком температурном режиме, чем обычные, а преобразователи работают лучше при нагреве. Некоторые ведущие эксперты в области «зеленого» автомобилестроения придумали новую выхлопную систему, которая помогает исправить этот недостаток. Они впрыскивают водный раствор мочевины в выхлопную трубу до того, как газы достигнут преобразователя. При этом возникает химическая реакция, которая уменьшает количество NO_x. Карбамид, также известный как мочевина — органическое соединение углерода, азота, кислорода и водорода. Его можно обнаружить в моче млекопитающих и земноводных, что и объясняет такое название. Мочевина реагирует с NO_x с получением азота и водяного пара, снижая количество оксидов азота в выхлопных газах более чем на 90 процентов.

Почему катализатор авто выходит из строя – причины, симптомы

В каждом современном автомобиле есть этот очень неоднозначный компонент: каталитический нейтрализатор отработавших газов. При всей его видимой безполезности он весьма дорог, да еще и состарившись, двигателю мешает работать. Авто24 занет, как продлить ресурс катализатора.

Скажем сразу: есть модели авто, которые имели хронически проблемные катализаторы, преждевременно выходящие из строя, и он них мы сегодня говорить не будем. Наш разговор о том, как не вывести это устройство из строя раньше времени. А при удачном раскладе – и продлить срок работы, отведенный конструкторами.

Катализатор не только очищает отработавшие газы от вредных для человека веществ, но и частично глушит звук выхлопа.

Для понимания: большинство производителей рассчитывают работу катализатора минимум на 150 тыс. км, а в основном его ресурс официально определяется как ресурс всего автомобиля.

Читайте также: Что случится, если не поменять глушитель вовремя

В отечественных условиях, когда срок службы любого автомобиля стремится к безконечности, расклады несколько иные, но для нас важно знать, какие факторы влияют на сокращение жизни катализатора.

Почему умирает катализатор

Расскажем о причинах, по которым нейтрализатор преждевременно выходит из строя: возможно, это поможет вам продлить его ресурс.

• топливо с несоответствующим октановым числом. Догорая в выхлопном тракте, оно оплавляет соты катализатора, которые перестают пропускать выхлопные газы;
• пропуски зажигания в одном из цилиндров. Топливо, не сгоревшее в цилиндре, попадает в катализатор и догорает в нем, оплавляя его соты;
• перелив топлива неисправными форсунками. Результат тот же, что и в предыдущем случае;
• неисправность датчиков кислорода. Лямбда-зонд, дающий некорректный сигнал в ЭБУ, провоцирует передозировку топлива, которое догорает в выпускном тракте, в том числе и в катализаторе;
• механическое разрушение сот катализатора. Начинка может растрескаться из-за встряски (например, нейтрализатор уронили при ремонте), или резкого охлаждения в ледяной луже при движении. Известны примеры выкрашивания керамики сот из-за заводского брака.

На фото – суровый, но эффективный вариант вернуть двигателю работоспособность: засорившиеся соты катализатора пробиты ломом насквозь.

Симптомы отказа катализатора

Водитель долгое время может не замечать, что катализатор доживает последние месяцы. Но когда оплавившиеся или забитые соты остаются открытыми менее чем наполовину, падение тяги двигателя уже нельзя не заметить. В конце концов двигатель откажется двигать машину вперед и загорится лампа тревожная лампа check engine.

Читайте также: Гидроудар двигателя авто: что делать, если это случилось

Уточним, что причина выхода этого узла из строя может быть естественной и внештатной, преждевременной. В первом случае это будет постепенное засорение сот сажей, окалиной и иными продуктами сгорания топлива. Также вполне естественным для немолодого авто будет усиленное засорение “ката” нагаром от неснятого кольцами и несгоревшего масла, вылетающего из цилиндров в выхлопную систему. А что касается преждевременных проблем, то в первую очередь встречается оплавление керамики или металла сот из-за перегрева системы выхлопа (выше 900о С). Даже если поначалу спекание будет локальным, вскоре оставшиеся свободными каналы тоже начнут перегреваться из-за повышенного количества проходящих через них выхлопных газов, и также станут непроходимыми.

Оригинальный каталитический нейтрализатор стоит недешево, и для старых автомобилей его покупка часто выглядит безсмысленной.

Серьезная беда для всего двигателя – фрагментарное выкрашивание керамики. Неприятность в том, что у моторов с так называемым катколлектором – катализатором, расположенным около самой головки блока – мелкие части разрушившейся керамики могут засасываться обратно в цилиндры. Где они работают как эффективный абразив и быстро выводят цилиндро-поршневую группы из строя – падает компрессия, а вместе и мощность. К счастью, такие примеры характерны лишь для некоторых конкретных моделей моторов.

Рекомендация Авто24

На самом деле, техническая фантазия и богатый опыт наших соотечественников предлагает массу доступных вариантов решения проблемы испортившегося катализатора. Но положа руку на сердце, согласитесь: лучше, чем задумали заводские конструкторы, автомобиль работать не будет. Поэтому если уж вам досталась машина с родной системой выпуска, берегите ее как можно дольше.

Читайте также: Пустят ли в Европу без катализатора

Что такое катализатор в автомобиле? Устройство и принцип работы

Автомобильный катализатор — это устройство, которое в качестве отдельного элемента входит в состав системы выпуска отработавших газов и играет роль барьера, препятствующего выбросу в воздушную атмосферу губительных для экологии продуктов топливного сгорания. Его еще называют каталитическим нейтрализатором.

Элемент этот с недавних пор вводится в конструкцию всех типов двигателей внутреннего сгорания: бензиновых и дизельных, а устанавливается чаще всего сразу за коллектором выпуска или впереди глушителя.

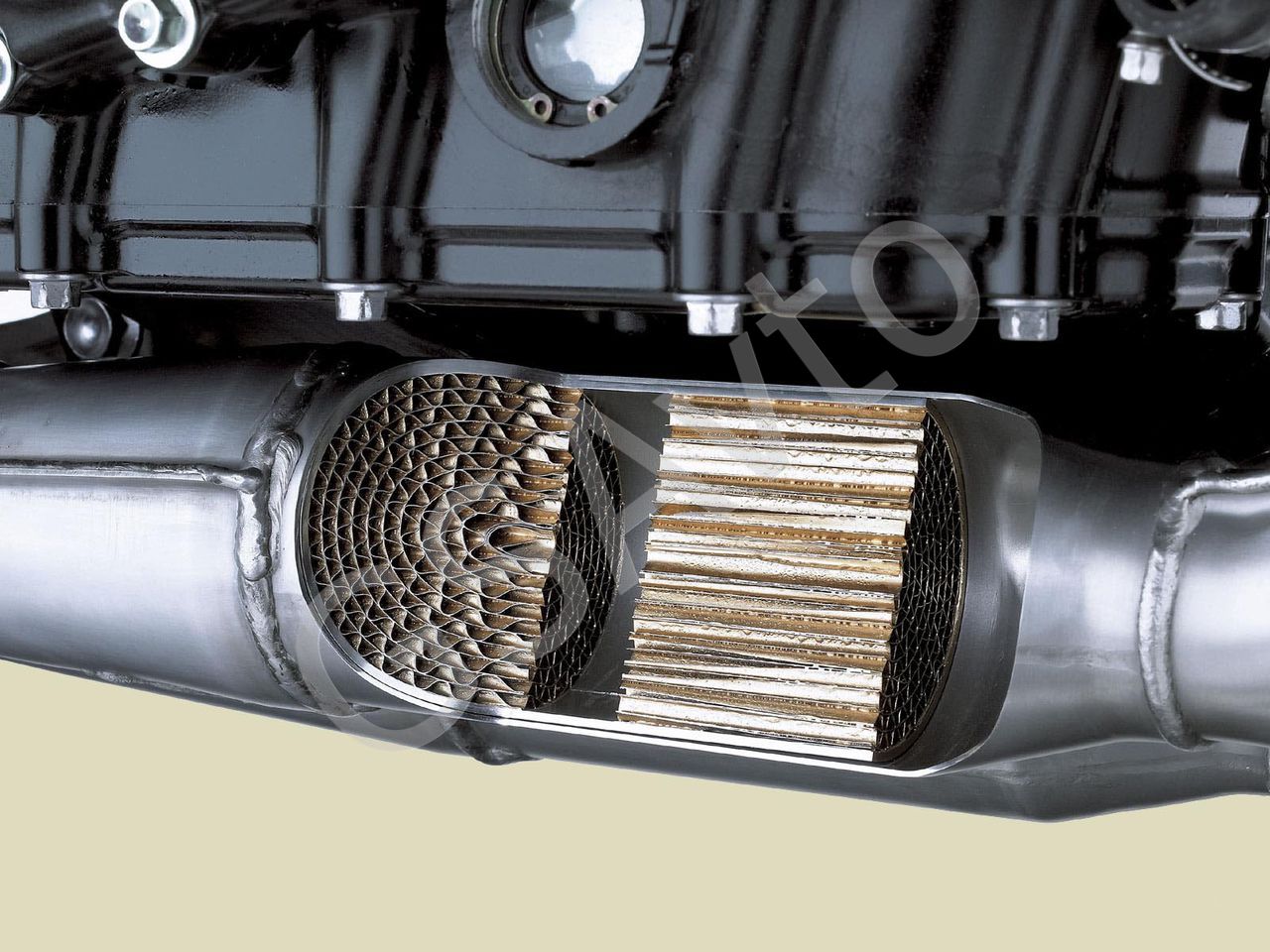

Конструкция катализатора

В устройстве каталитического нейтрализатора различаются следующие конструктивные элементы:

• Блок-носитель;

• Корпус;

• Теплоизоляция.

Главный компонент каждого устройства нейтрализации отработавших газов – блок-носитель, именно он является его основой. Выполняется блок-носитель чаще всего из термостойкой керамической массы. Однако, автомобильный катализатор может производиться и из металла (намного реже).

В связи с необходимостью достижения максимально большой рабочей площади соприкосновения с газами, при сохранении внешних компактных размеров, катализационный блок-носитель выполняется в виде мелкоячеистых сот. Они имеют либо прямоугольную форму, либо форму шести- или восьмиугольника.

Чтобы защитить блок-носитель от разрушения, он помещается чаще всего в стальной корпус. Между стенками которого и блоком помещается прослойка из термоизолирующего материала. Также в корпус нейтрализатора встраивается кислородный датчик.

Активные вещества каталитического нейтрализатора

Поверхность сот подлежит специфической обработке, в процессе которой на нее наносятся активные вещества, обладающие в отношении вредных примесей выхлопа двигателя каталитическим эффектом. В качестве таких веществ используются благородные металлы платиновой группы: платина, палладий и родий. Именно они оказывают влияние на скорость течения химических реакций, происходящих в нейтрализаторе.

При этом к категории окислительных катализаторов относятся палладий и платина. Благодаря своим химическим свойствам, они существенно ускоряют процесс окисления до водяного пара углеводородов (CH), которые не догорели, а образующегося при горении угарного газа (CO) в углекислый газ (CO2).

Вместе с тем родий – катализатор восстановительный, его роль заключается в восстановлении вредных окислов азота (NOx) до безвредного для природы азота, объемное содержание которого в атмосфере составляет порядка 78,08%.

Как становится понятным, катализатор на автомобиле используется для удаления из выхлопа трех самых вредных примесей, образующихся при горении любого вида жидкого топлива. В связи с таким своим предназначением он носит название трехкомпонентного каталитического нейтрализатора. Для того, чтобы он эффективно работал, необходимо поддержание его в рабочем состоянии с температурой в 300оC.

Именно при таком разогреве рабочих поверхностей сот автомобильного катализатора достигается удаление из выхлопа практически 90% из объема проходящих сквозь него вредных газовых примесей. Чтобы гарантировать эффективный и быстрый прогрев каталитического нейтрализатора до уровня рабочих температур при пуске холодного мотора, находят применение следующие меры:

• Нейтрализатор монтируется прямо вслед за коллектором выпуска отработавших газов;

• чтобы увеличить температуру выхлопа, блок управления работой двигателя на некоторое время увеличивает подачу топлива, делая рабочую воздушно-топливную смесь обогащенной.

Помимо керамических нейтрализаторов, которые нашли самое широкое распространение, используются и иные конструкции и решения. Такие катализаторы делают возможным снижение содержания вредных примесей в отработавших газах.

Магнитно-стрикционные катализаторы (МСК)

Данный тип катализатора является самым продвинутым и ультрасовременным, несмотря на более чем сорокалетнюю историю самой технологии. По сути это – автомобильная технология теперь уже ближайшего автомобильного грядущего.

Эксперименты в направлении разработки методики были развернуты в прошлом веке, еще в 70-х годах. Однако из-за невозможности стабилизировать процесс обработки топлива, работы были приостановлены до лучших времен. А то, что было достигнуто, не пошло в серийную практику.

Сущность технологии катализатора (МСК) лежит в магнитно-стрикционном улучшении атомов углерода. Они являются частью молекул углеводородов, то есть горюче-смазочных материалов.

В результате обработки происходит модификация взаимосвязей топливных углеводородных цепочек и сохранение состояния топлива в достигнутом положении до его полного сгорания.

Катализатору в автомобиле отводится большая роль. Устройство гарантирует подготовку топлива еще до его воспламенения. В итоге, он оказывает влияние на скорость сгорания обработанного топлива. Возрастание скорости горения обеспечивает более качественное сгорание.

За счет этого возрастает коэффициент полезного действия двигателя, снижается нагарообразование, улучшается качество выхлопа со значительным снижением в нем вредных примесей. Создаются благоприятные условия по предохранению от преждевременного износа кривошипно-шатунного механизма мотора.

Поделитесь информацией с друзьями:

Зачем менять катализатор в автомобиле

Каталитический нейтрализатор или как его ещё называют – катализатор, простое устройство, смысл которого состоит в том, чтобы очистить выхлопные газы от ядовитых примесей и распределить давление выхлопа, для затормаживания потоков. Изнутри у него находятся керамические соты с металлическим напылением платины, палладия или родия, они и играют роль своеобразного фильтра. Для того чтобы реакция очистки выхлопа была успешной катализатор устанавливают рядом с выпускным коллектором двигателя. При нагреве на сотах происходит реакция, и нейтрализуются вредные примеси и снижается токсичность выброса в атмосферу.
При поломке каталитического нейтрализатора ваш автомобиль начинает терять мощность, появляются вибрации и необычные звуки, которых вы раньше не слышали. Ездить на авто с неисправным катализатором не только некомфортно, но и небезопасно для мотора! При разрушении керамических сот их частицы могут быть вовлечены в камеры сгорания двигателя при остановке автомобиля. Такие крупные частицы нанесут колоссальный урон цилиндрам, и капитальный ремонт не заставит себя ждать.
Причины поломки катализатора:
1) Повреждение сот о препятствия, например ледяные колеи или крупные камни;
2) Резкое охлаждение горячего катализатора также пагубно влияет на его состояние;
3) Сильное повышение температуры катализатора из-за забитых сот;
4) Так же вероятно попадание топлива, которое не успело сгореть из-за неисправности зажигания или топливной системы.
В некоторых автосервисах можно встретить услугу по удалению катализатора. Предлагается приварить на их место отрезок простой трубы. Такое изменение влечёт за собой ухудшение показателей токсичности, усиление звука выхлопа, и самое главное, вероятность прогорания резонатора или глушителя, которые не приспособлены к таким тепловым нагрузкам.
Поэтому так важно, при обнаружении странных звуков или снижении мощности авто, обратиться в сервисный центр http://замена-катализатора.москва/установка-катализатора/ для диагностики или замены катализатора. Его заблаговременная замена может сохранить ваши нервы, деньги и, самое главное, время.
http://замена-катализатора.москва
+7 (495) 142-09-55
г. Москва Филёвский бульвар, 1с1

Катализатор в авто что это

что в нем ценного и что будет если его убрать

Резкий скачок уровня автомобилизации общества в конце двадцатого века потребовал глобального усиления требований к экологичности двигателей внутреннего сгорания. Суровые законодательные меры вынудили производителей разработать и внедрить сложные технические комплексы очистки выхлопных газов, главными компонентами которых стали системы электронного управления впрыском топлива и специальные узлы дополнительной переработки продуктов выпуска – каталитические нейтрализаторы.

Содержание статьи:

Зачем нужен в машине каталитический нейтрализатор

Большая часть выхлопных газов состоит из вполне нейтральных и безвредных веществ – азота, водяного пара и двуокиси углерода. Но обойтись только их наличием практически невозможно, такое случается лишь в идеально отрегулированном двигателе, работающем в предсказуемом стационарном режиме.

Во всех других случаях мотор начинает выделять крайне опасные для человека химически активные вещества, моноокись углерода, углеводороды и окислы азота.

Читайте также: Для чего нужна балансировка колес автомобиля

Прямое уничтожение подобных ядов с большой скоростью и в требуемом объёме практически невозможно, поэтому инженеры были вынуждены прибегнуть к известным из химии каталитическим реакциям переработки вредных веществ в относительно нейтральные.

Катализатором в химии называется компонент реакции, который участвует в процессе, хорошо его ускоряет, но сам при этом не расходуется.

Что ценного в устройстве

К сожалению, ценного там оказалось много. В роли катализаторов пришлось применить благородные металлы, наиболее подходящие для этой цели.

Дошло до того, что самым дешёвым из них оказалось золото, но чаще приходится использовать платину, палладий и родий. Многим известно, что эти элементы существенно дороже всем понятного золота.

Одновременно с применением столь недешёвых компонент потребовалось создать геометрически непростую структуру, обеспечивающую контактирование каталитического вещества со всем объёмом выпускаемого цилиндрами газа. Это мельчайшие керамические или металлические соты, сквозь которые и продувается весь поток выхлопа.

Статья по теме: Установка и подключение кнопки Старт/Стоп с алиэкспресс

В результате автомобиль приобрёл сложное, массивное и дорогое устройство в виде металлического корпуса, высокотехнологичной начинки, да ещё и обрамлённое контрольными датчиками с двух сторон, непрерывно следящими за его сохранностью и правильной работой.

Экологичность даром не даётся. Да и на этом прогресс не остановился, дальнейшее ужесточение требований законодателей продолжает влиять на появление дополнительных систем очистки выхлопа.

Виды катализаторов

По своему назначению нейтрализатор может быть двух- или трехкомпонентным.

1. В первом случае он выполняет относительно простые функции окисления (дожигания) угарного газа и углеводородов до образования воды и двуокиси углерода.
2. Во втором – добавляется сложная способность устройства работать с окислами азота. Особенно много их образуется в современных дизельных и бензиновых моторах, в силу повышения экономичности, которых конструкторам приходится использовать обеднённые и бедные смеси на впуске.

Трёхкомпонентые катализаторы, а именно такие чаще всего применяются, в свою очередь, могут отличаться по конструктивному признаку, изготавливаясь на базе керамических или металлических сотовых изделий.

Керамические относительно дешевле, но не обладают высокой механической прочностью и долговечностью, склонны к растрескиванию и разрушению, не терпят ударов при наезде на препятствия.

Металлические конструктивы обладают достаточной упругостью, поэтому лучше держат внешние и внутренние удары. Внутренние могут возникать при аномальных процессах горения и разрушительно воздействовать на тонкую сотовую начинку, где, как уже упоминалось, обычно нанесены такие непростые вещества, как платина, палладий и родий.

Но даже металл не спасает от предательского попадания на тонкие соты посторонних веществ из двигателя в виде компонент контрафактных рабочих жидкостей, слишком богатой смеси или всевозможных соединений кремния.

Это интересно: Почему не загорается лампа давления масла при включении зажигания

Катализаторы отличаются и по способу их установки. Раньше они располагались в виде врезок выхлопной трубы, подобно глушителям и резонаторам. Но оказалось, что так их очень трудно и затратно прогревать до рабочей температуры, при которой начинаются каталитические реакции.

Поэтому сейчас нейтрализаторы ставят непосредственно за выпускным коллектором, максимально близко к точке выхода раскалённых выхлопных газов. Уже не надо долго ждать выхода прибора на режим, меньше загрязняются кислородные датчики и сокращаются расходы топлива на поддержание температуры.

Причины и признаки неисправности

Теоретически катализатор должен работать вечно. Благородные металлы не окисляются и не расходуются в химических реакциях каталитического типа. Но реальность выглядит значительно хуже. Тонкие приборы оказываются бессильны перед нарушениями температурного режима и механическими ударами.

Почти все проблемы бывают связаны с нарушением работы систем питания и зажигания двигателя, а также с применением некачественного топлива. Всё это приводит к повышению температуры нейтрализатора, оплавлению и выкрашиванию его сотовой структуры с последующим закупориванием пути свободного прохода выхлопных газов.

При этом катализатор способен нанести страшный ответный удар двигателю. Его близкое расположение к зоне выпускных клапанов привело к опаснейшему эффекту – раскрошенная керамика может попадать в цилиндры.

Это не является парадоксом, дело в том, что импульсный характер движения газов на выпуске приводит к хаотическому перемещению частиц по коллектору и всасыванию их в двигатель перепадами давления.

Результат известен многим мотористам – царапины и задиры на поверхностях, которым это полностью противопоказано. Двигатель отправляется в капитальный ремонт.

Общим признаком неисправности станет потеря мощности двигателя, его неспособность развить большие обороты. В конце концов он просто перестанет запускаться. Это легко себе представить интуитивно, вообразив, что некто коварно заткнул выхлопную трубу. Результат абсолютно идентичен.

Как проверить

Симптомы слишком характерны, чтобы вызывать сложности с диагностикой забитого катализатора.

Изменившийся звук выхлопа, сдавленное шипение в выпускной системе, иногда вообще крайне слабая реакция руки, подведённой к срезу выхлопной трубы. Обычно к тому же зажигается лампочка контроля состояния двигателя, ЭСУД заметит нештатные показания датчиков.

К сведению: Почему перестал работать парктроник (причины, диагностика, ремонт)

Окончательный диагноз будет поставлен после снятия катализатора с автомобиля. Запечённые, заполненные отложениями и раскрошенные соты невозможно не заметить.

Как почистить

В тех случаях, когда соты ещё не повреждены, но пропускная способность нейтрализатора уже снижена смолянистыми отложениями, его можно промыть.

Для этого лучше всего использовать жидкость, обычно применяемую для очистки карбюраторов или топливных форсунок. Только потребуется её значительно больше.

Катализатор заливается промывочной жидкостью, после чего ей предоставляется время на растворение загрязнений, затем её сливают, внутренности детали промываются горячей водой и просушиваются (продуваются).

Обычно процедура требует неоднократного повторения. Существуют также специально предназначенные для подобных промывок составы.

Зачем вырезают катализатор на автомобиле

Подобное удаление имеет негативные последствия в виде увеличения загрязнения окружающей среды.

Выполняется оно обычно по двум причинам – экономии на покупке новой детали, взамен пришедшей в негодность (изделие дорогое по описанным выше причинам) и мощностного тюнинга автомобиля.

Снижение сопротивления на выхлопе позволит мотору раскручиваться более уверенно. К тому не секрет, что экологичность и экономичность пока не могут существовать одновременно. На обслуживание хорошего катализатора требуется значительное количество дополнительного топлива, не несущего полезной нагрузки.

Тонкости удаления устройства из выхлопной системы

Выполнить это без значительных затрат времени иногда невозможно. Прошли времена, когда катализатор представлял собой удобный в обращении жестяной цилиндр с хрупкой керамической начинкой. Два крепких удара ломом — и дело сделано.

Сейчас приходится иметь дело с изделием замысловатой формы, без доступа к внутренностям, да ещё и с крепкими металлическими сотами. Приходится вскрывать корпус и потом его заваривать. В условиях СТО операция не самая дешёвая.

По теме: Почему течет масло из двигателя, как найти и устранить протечку

Завершиться процесс должен перенастройкой «мозгов» двигателя, иначе они сразу вычислят обман. Это делается различными способами, в зависимости от квалификации и привычек исполнителя. Могут применяться как программные, так и аппаратные «обманки» контролирующих датчиков.

Результат один – мотор адаптируется к новым условиям и перестаёт паниковать лампочкой «Check engine». Иногда ставят так называемый пламегаситель – специальную вварку, нормализующую звук, температуру и внутреннюю аэродинамику выхлопа.

Что такое катализатор на автомобиле, зачем он нужен и что будет, если его убрать

Автомобиль в системе выхлопа имеет каталитический нейтрализатор, который часто выходит из строя из-за некачественного топлива. Давайте разберемся, что это такое, для чего нужен и что делать в случае засора.

Что такое катализатор

Катализатор предназначен для очистки вредных выхлопов. Он расположен в системе выпуска, в процессе его работы происходят химические реакции: опасные вещества переходят в безопасные формы, после чего выбрасываются вместе с выхлопом. Пройдя этот путь выхлопные газы становятся чище. И как результат, автомобиль наносит меньший вред окружающей среде.

Схема катализатора

Нейтрализатор работает только после нагрева до 300°C, сразу после запуска двигателя очистка не происходит.

Устройство каталитического нейтрализатора

Основой катализатора являются керамические или металлические соты. В зависимости от модели на стенки сот наносится микрослой из палладия и родия или иридия. Эти металлы обладают высокой химической активностью. Касаясь напыления, часть выхлопа входит с ним в химическую реакцию. Часть элементов, образовавшихся при сгорании топлива, связывается.

Современные катализаторы трехкомпонентные.

• Первый элемент связывает оксиды азота.
• Второй — удаляет часть несгоревших элементов топлива. В большей части удаляется окись углерода.
• Третий элемент — это датчик. Он анализирует газы на выходе из катализатора, данные передаются в бортовой компьютер.

Трехкомпонетные катализаторы

Неисправности катализатора и их причины

Производители пишут, что срок службы нейтрализатора 100–150 тысяч километров. Но на практике проблемы могут возникнуть и при меньшем пробеге, особенно в больших городах, где часто приходится стоять в пробках.

В зависимости от особенностей эксплуатации, замена каталитического нейтрализатора может производиться раз в 3–7 лет.

Основной причиной неисправности становится выгорание слоя металлов, покрывающих соты. Это естественный процесс, в результате которого качество выхлопа ухудшается. Бортовой компьютер показывает горящий «чек», а в некоторых случаях и вообще не позволяет мотору работать, выключая зажигание.

Ускоряет процесс выгорания и некачественное топливо. Зачастую у бензина увеличивают октановое число путем добавки свинца, это усиливает нагрузку на катализатор, уменьшая срок эксплуатации. В ситуации с дизельным топливом выход из строя может ускорить сам владелец, используя в зимнее время добавки-«антигель».

В некоторых случаях причиной поломки может стать неисправный двигатель. При неправильно выставленном зажигании и проблемах в системе питания (последнее особенно актуально для дизельных двигателей) выгорание каталитического слоя ускоряется.

Соты каталитического нейтрализатора

Диагностика автомобильного катализатора

Определить неисправность можно по нескольким признакам:

• На панели приборов загорелась лампочка “Check Engine”. Она включается при любых ошибках мотора. В нашем случае, как результат нехарактерных показателей датчика, лямбда-зонд. Точно определить, что причина в катализаторе может диагностика сканером.
• Снижение мощности двигателя. При неисправном катализаторе машина начинает троить, дергаться, хуже разгоняется. Причина в снижении пропускной способности каталитического нейтрализатора, связанной с частичным разрушением сот: они запекаются, забивают проход для выхлопных газов. В итоге мотор «задыхается».
• Грохот под днищем. Обычно проявляется на высоких оборотах, изредка сразу после запуска. Причина в частичном разрушении керамической конструкции сот. Отпавшие частицы начинают биться о стенки катализатора под воздействием потока газов и центробежных сил.
• Недостаточно сильный или ровный напор газов из глушителя. При исправном нейтрализаторе, поднеся руку к выхлопной трубе, можно ощутить слабую пульсацию, она возникает вследствие поочередной работы выпускных клапанов. Если поток ровный или ослабленный, вероятно проблема в разрушенных сотах катализатора.

Каталитический нейтрализатор не выходит из строя резко и неожиданно. Обычно перед отказом начинаются мелкие проблемы из списка выше.

Катализатор в разборе

Оригинал или аналог

Оригинальный катализатор — довольно дорогая вещь. Он не производится в нашей стране, все детали в автомагазинах импортные, поэтому на увеличение цены влияют пошлины.

При этом, в случае использования оригинальной детали, автомобиль сохраняет все режимы работы двигателя. Это положительно сказывается на экологии, а также на ресурсе мотора.

Все описанные ниже способы замены катализатора, носят только ознакомительный характер. Не рекомендуется пользоваться данными методами самостоятельно!

Из-за высокой цены автолюбители ищут альтернативу. Вариантов несколько:

• универсальный катализатор;
• пламегаситель.

Под универсальным катализатором подразумевается сразу две группы деталей. Первая — катализатор, подходящий под любой автомобиль. Довольно дорогая вещь, но работает безотказно. Второй вариант — блок с сотами. В этом случае в старый катализатор устанавливают новые соты. Недостатком данного варианта считается сложность с выбором сервиса для ремонта, не везде возьмутся за такую работу. Срок службы универсального нейтрализатора 60–90 тысяч километров.

Съём/Установка катализатора

Более дешевый и распространенный способ — пламегаситель. Он может быть готовым, просто предназначенным для установки вместо катализатора. Другой вариант — установка пламегасителя непосредственно в корпус нейтрализатора. Такой способ несколько сложнее, но позволяет скрыть факт замены детали при продаже автомобиля.

Иногда водители просто выбивают соты из корпуса. Способ дешевый, но может привести к увеличению уровня шума и урону экологии.

Особенности удаления катализатора из выхлопной системы

Ниже рассмотрим, какие нюансы удаления катализатора стоит учитывать. В первую очередь, нужно решить, как будет обходиться лямбда-зонд. После удаления нейтрализатора, датчик будет постоянно выдавать ошибку.

Чтобы обойти датчик, обычно делают обманку. Это проставка, которая отдаляет датчик от выхлопных газов, в результате он фиксирует больше кислорода. Обманку вкручивают на место датчика, и уже в нее устанавливают прибор. Такая система работает стабильно, хоть и имеет большое количество минусов.

• Любое вмешательство в конструкцию автомобиля приводит к снятию его с гарантии. Подумайте, что будет, если возникнет неисправность двигателя, которая попадает под гарантийный случай.
• Невозможность пройти государственный техосмотр. Бортовой компьютер вы обманули, но вот при проверке на стенде, обман вскроется. В итоге, вы получите запрет на эксплуатацию транспортного средства. Со станции СТО, вы поедете уже на эвакуаторе.

Еще можно сделать перепрошивку ЭБУ. В результате система будет считать, имеющиеся показатели за норму. Для такой работы требуются дополнительные знания, а также программное обеспечение.

Предупреждения на приборной панели

При перепрошивке нарушаются нормальные циклы работы мотора. Он начинает работать в неправильном режиме. Это снижает ресурс силового агрегата примерно в два раза. В результате перепрошивка вместо экономии принесет вам только больше расходов.

Заключение

В случае возникновения проблем с катализатором, необходимо его заменить. Оптимальным решением будет установка оригинального нейтрализатора. Все аналоги и обманки могут привести к ускоренному выходу двигателя из строя, сделают невозможным получение диагностической карты, а также создадут дополнительную нагрузку на экологию.

что это такое и что ценного в нем, признаки неисправностей и их устранение

Автомобильный катализатор – он же каталитический нейтрализатор – это деталь, которая призвана уменьшить объем вредных веществ, выбрасываемых из выхлопной трубы автомобиля в атмосферу. Достаточно сложное устройство и принцип работы – причины, по которым катализаторы нередко доставляют автовладельцам массу проблем. Что нужно знать об этой детали и надо ли ее убрать?

Что такое катализатор и для чего он нужен?

Выхлопные газы – продукты окисления углеводородного топлива, не полностью сгораемого внутри автомобильного двигателя. В составе выхлопа есть как безвредные, так и токсичные вещества. К первым относится азот, кислород, углекислый газ. Спектр вредных компонентов значительно шире:

• угарный газ;
• углеводороды;
• оксиды азота;
• альдегиды;
• бензпирен;
• частицы сажи.

Все перечисленные выше вещества являются токсичными, а сажа и бензпирен еще и сильные канцерогены. Неправильная настройка двигателя приводит к тому, что концентрация вредных выбросов увеличивается от двух раз для бензиновых моторов и до двадцати раз для дизельных.

Задача катализатора – нейтрализовать негативное действие углеводородов, оксидов углерода и азота в выхлопных газах, и тем самым снизить вред автомобиля с ДВС для окружающей среды. Сам процесс нейтрализации происходит в ходе окислений либо восстановления в зависимости от типа нейтрализатора. В результате реакций токсины превращаются в свободный азот и углекислый газ.

Для контроля катализатора в выхлопной системе устанавливается особый датчик – лямбда-зонд. Он отслеживает концентрацию кислорода в отработанных газах. Показания кислородного датчика влияют на режим работы двигателя авто, от чего в свою очередь зависит состав выхлопных газов.

Как устроен автомобильный катализатор?

Каталитические нейтрализаторы в современных автомобилях имеют весьма простое устройство:

• корпус из нержавеющей стали;
• керамический наполнитель;
• термическая защитная прокладка;
• кислородный датчик (лямбда-зонд).

В зависимости от типа детали в качестве наполнителя используются металлические либо керамические мелкие соты, покрытие тончайшим слоем редких металлов – иридия, палладия и родия. Лямбда-зонд устанавливается на входе в катализатор и на выходе, т.е с обеих его сторон.

Принцип работы катализатора

Точный принцип работы автомобильного катализатора зависит от того, к какому типу он относится:

• В восстанавливающем элементе происходит разложение оксидов азота на кислород и молекулярный азот. За эти химические реакции отвечают драгметаллы платина и родий.
• В окисляющем элементе свободный кислород вступает в активную реакцию окисления с углеводородами и угарным газом из выхлопа, связывая их в безопасные соединения.

В обоих перечисленных случаях вредность отработанных газов для природы заметно уменьшается.

Виды катализаторов

В первую очередь каталитические нейтрализаторы классифицируются по принципу работы на два типа – восстанавливающие и окисляющие. Они уже были рассмотрены ранее. Кроме типа реакций, которые протекают внутри этих устройств, оба типа различаются составом. В первых используется платина и родий, во вторых – платина и палладий. Соответственно, это влияет на стоимость детали.

Второй признак, по которому различаются детали – материал, из которого сделана сотовая сетка:

• Керамические. Главное достоинство деталей с сеткой из керамики – низкая цена. Это обусловлено дешевизной материала и технологии изготовления. Отсюда же вытекает основной недостаток – хрупкость. Даже небольшого удара хватит для растрескивания.
• Металлические. Отличаются долговечностью, прочностью, надежностью. Хорошо переносят воздействие влажности, удары, вибрацию, тряску. В связи с этим стоимость металлических катализаторов существенно больше, если сравнивать их с керамическими.

Следующий критерий для классификации каталитических нейтрализаторов – место установки в выхлопной системе автомобиля. По этому признаку устройства делятся всего на две категории:

• Монтируемые на приемной трубе. Деталь может располагаться как на самой трубе, так и сразу после нее, непосредственно перед резонатором. Это удобный в плане замены и ремонта тип размещения, так как демонтировать устройство с приемной трубы очень легко.
• Монтируемые внутри коллектора. В этом случае элемент является частью выпускного коллектора. Первый серьезный недостаток – неремонтопригодность такого катализатора. Второй – деталь быстро и сильно нагревается до критических температур.

Исходя из преимуществ, оптимальный вид нейтрализатора – керамический с установкой прямо на приемной трубе выхлопной системы. Если позволяет бюджет, лучше купить металлическую деталь.

Причины и признаки неисправности

В теории катализатор может работать на протяжении многих десятилетий, так как расход редких металлов в его составе очень небольшой. На практике все получается не так радужно. Есть целый ряд причин, по которым каталитический нейтрализатор выхлопных газов может выйти из строя:

• механическое воздействие – критично для керамических катализаторов;
• попадание воды (особенно холодной) на раскаленную поверхность детали;
• взрыв топлива внутри катализатора из-за проблем в системе зажигания;
• регулярное использование низкокачественного и загрязненного топлива;
• применение этилированного бензина – катализатор может прогореть;
• попадание в нейтрализатор масла, охлаждающей жидкости или промывки.

Перечисленные причины могут привести к таким распространенным поломкам нейтрализатора, как выгорание активного слоя, оплавление, появление нагара на внутренних стенках устройства.

Эксплуатация автомобиля с неисправным катализатором уменьшает ресурс самого двигателя. По этой причине нельзя откладывать ремонт или замену детали на потом – это выйдет очень дорого.

Как проверить катализатор?

Не надо быть специалистом, чтобы догадаться о неисправности автомобильного катализатора. На его выход из строя и необходимость замены указывает ряд достаточно специфичных признаков:

• увеличенный расход топлива без видимых причин;
• автомобиль медленнее набирает скорость;
• возникли проблемы с тягой, упала мощность мотора;
• загорелась лампочка проверки двигателя;
• несколько увеличился расход масла;
• при нажатии на педаль газа мотор откликается не сразу;
• при запуске двигателя чувствуется неприятный запах.

Лучший способ диагностики неисправности нейтрализатора – осмотр. Также своего рода средством проверки является приборная панель, а именно лампочка «Check engine» и соответствующий поломке лямбда-зонда или катализатора код ошибки в бортовом компьютере.

Еще один способ – измерить давление выхлопных газов с помощью манометра, после чего сравнить показания с нормативами. Так, нормой считается давление 0,3 кгс/см2. Если это значение больше, скорее всего с деталью есть проблемы, и нужна помощь специалистов из автосервиса.

Как почистить катализатор?

Засорившийся с течением времени катализатор рекомендуется быстро и тщательно прочистить. В противном случае двигатель начнет «задыхаться», его мощность упадет, а расход топлива, наоборот, вырастет. На необходимость заняться очисткой нейтрализатора указывают признаки:

• упавшая мощность мотора и медленный разгон;
• возникают проблемы с запуском двигателя;
• мотор самопроизвольно отключается на ходу;
• двигатель нестабильно работает на холостом ходу;
• цвет выхлопа изменился, стал более выраженным.

Визуально на необходимость прочистки нейтрализатора указывает его загрязненность продуктами горения, смолами, маслом и прочими посторонними включениями. Есть два способа его очистки:

• Механическая. Для такой прочистки применяется наждачная бумага. Нужно демонтировать нейтрализатор, взять кусочек наждачки и счистить налет с металлических или керамических сот, аккуратно надавливая на них. Оставшиеся после процедуры частицы грязи, масла и сажи удаляются из нейтрализатора сжатым воздухом, подаваемым под давлением.
• Жидкостная. Используется специальная промывка, которую можно купить в магазине автодеталей. Если такой возможности нет, можно использовать этанол или жидкость для очистки карбюратора. Порядок работ – демонтаж катализатора и его погружение в тару. Далее соты обильно поливаются промывкой, а через 20-30 минут – струей горячей воды.

В конце жидкостной очистки нужно тщательно просушить нейтрализатор с помощью сжатого воздуха. Если чистота детали вас не удовлетворит, процедура повторяется еще раз с самого начала.

В случае с механической очисткой важно проявить аккуратность и не давить наждачкой на соты слишком сильно. Керамические детали могут треснуть, раскрошиться и от небольшого давления.

Зачем вырезают катализатор из автомобиля?

Весьма популярна практика самостоятельного удаления катализатора из выхлопной системы авто. Делается это не просто так – демонтаж нейтрализатора предоставляет водителю преимущества:

• не надо покупать новую деталь;
• увеличение мощности двигателя;
• можно заливать «грязное» топливо;
• уменьшение расхода топлива;
• отсутствие ошибок лямбда-зонда;
• нет проблем с запуском двигателя.

Автомобиль вполне исправно работает и без каталитического нейтрализатора. Но последствия все же есть, и в первую очередь для окружающей среды. Выхлоп становится грязным и приобретает неприятный запах. В выхлопной системе могут появляться посторонние звуки, шумы и вибрации.

Если удаление было сделано неправильно, на приборной панели регулярно будут отображаться ошибки. Также машина без катализатора не сможет пройти регулярный технический осмотр.

Как удалить устройство из выхлопной системы?

Для демонтажа катализатора потребуется установить автомобиль над смотровой ямой. Далее из положения снизу демонтируется та часть выхлопной трубы, на которой установлен этот элемент. После этого нейтрализатор срезается болгаркой, и труба заваривается, либо разбирается, если такая возможность предусмотрена конструктивно. Последний этап – монтаж пламегасителя. Он обеспечит нормальную работу резонатора выхлопной трубы и устранит ряд плохих последствий.

Сложность удаления катализатора заключается в риске повредить выхлопную трубу, резонатор или выпускной коллектор в зависимости от того, где установлен элемент. Несмотря на возможность самостоятельного демонтажа катализатора, рекомендуется доверять эту работу специалистам из автосервиса. Так риск негативных последствий для автомобиля будет минимальным или нулевым.

Заключение

Каталитический нейтрализатор, несмотря на благородное предназначение, доставляет водителю больше проблем, нежели пользы. Невысокое качество и чистота топлива делают из теоретически «вечной» детали часто выходящий из строя рудимент. Все больше автовладельцев предпочитают удалять катализатор и устанавливать на его место обманку – такой шаг обходится заметно дешевле.

Каждый автомобилист сам решает, изымать нейтрализатор из выхлопной системы своего авто, или нет. Однако в развитых странах Европы давно приняли решение – наличие катализатора в авто играет большую роль для всей природы и для каждого человека в отдельности. Вот по этой причине катализаторы в обязательном порядке устанавливаются на все современные автомобили мира.

Что такое катализатор и чем он опасен для мотора

Каталитический нейтрализатор — один из важнейших компонентов любого современного автомобиля с двигателем внутреннего сгорания. Именно эта неприглядная деталь помогает сохранить атмосферу от вредных выбросов и уберечь экологию планеты. Несмотря на очевидные плюсы, катализатор может доставить автовладельцу немало проблем и даже полностью убить двигатель машины. Разбираемся в устройстве системы и вовремя устраняем неполадки каталитического нейтрализатора.

Устройство

Каталитический нейтрализатор входит в систему выпуска отработавших газов и располагается в непосредственной близости от выпускного коллектора автомобиля. Именно в него попадает раскалённый выхлоп из коллектора ДВС, и уже после, существенно замедленным, охлаждённым и очищенным от вредных веществ оказывается в резонаторе и в глушителе.

Принцип работы устройства основан на химических реакциях, нейтрализующих вредные выбросы окиси азота, углерода и всевозможных групп углеводородов. Основной элемент катализатора выполнен в виде массивного керамического или металлического блока с мелкими сотами, на стенки которых нанесены драгоценные металлы — сплав иридия и платины, а также родия и палладия. При касании химически активных поверхностей вредные соединения сгорают и выводятся из выхлопной трубы в виде безвредных N2 и CO2. Платина и палладий выполняют в устройстве роль окислителей и сильно ускоряют горение углеводородов. Активный элемент помещён в металлический кожух и снабжён слоем теплоизоляции.

Катализатор. Принцип работы, назначение. Удаление или чистка

На протяжении многих лет авто производители создают много усовершенствований в автомобильных двигателях и топливных системах, чтобы идти в ногу со временем и, безусловно, с законами, направленными на улучшение экологической ситуации на фоне выбросов автомобилей. Одно из кардинальных таких усовершенствований произошло в 1975 году с интересным устройством под названием катализатор. По сути работа катализатора заключается в преобразовании вредных веществ в менее вредные выбросы, прежде чем они покинут выхлопную систему автомобиля.

Устройство и принцип работы каталитического нейтрализатора

В составе выхлопных газов автомобиля содержится довольно много токсичных веществ. Для предотвращения их попадания в атмосферу используется специальное устройство, получившее название «каталитический нейтрализатор» (более известный как «катализатор»). Он устанавливается на автомобилях, оснащенных двигателями внутреннего сгорания, работающих как на бензине, так и на дизельном топливе. Зная принцип работы катализатора, вы сможете понять важность его работы и оценить последствия, которые может вызвать его удаление.

Конструкция и функции катализатора

Нейтрализатор является частью системы выхлопа. Он располагается сразу за выпускным коллектором двигателя. Катализатор состоит из:

• Металлический корпус (монтажный мат), имеющий входной и выходной патрубки.
• Керамический блок (монолит). Представляет собой пористую структуру с множеством ячеек, которые увеличивают площадь соприкосновения выхлопных газов с рабочей поверхностью.
• Каталитический слой — специальное напыление на поверхностях ячеек керамического блока, состоящее из платины, палладия и родия. В последних моделях для напыления иногда используется золото — драгоценный металл, который имеет более низкую стоимость.
• Металлический кожух. Выполняет функции теплоизоляции и защиты катализатора от механических повреждений.

Главная функция каталитического нейтрализатора — это нейтрализация трех основных токсических компонентов отработавших газов, поэтому он получил свое название — трехкомпонентный. Вот эти нейтрализуемые компоненты:

• Окислы азота NOx – компонент смога, причина кислотных дождей, ядовиты для человека.
• Угарный газ СО – смертельно опасен для человека при концентрации в воздухе от 0,1%.
• Углеводороды CH – компонент смога, отдельные соединения канцерогены.

Принцип действия катализатора

На практике трехкомпонентный каталитический нейтрализатор имеет следующий принцип действия:

Выхлопные газы из двигателя попадают внутрь керамических блоков, где проникают в ячейки, полностью заполняя их.

Металлы-катализаторы палладий и платина провоцируют реакцию окисления, в результате которой несгоревшие углеводороды СН преобразуются в водяной пар, а угарный газ СО в углекислый.

Восстановительный металл-катализатор родий преобразует NOx (оксид азота) в обычный безвредный азот. В атмосферу выпускаются очищенные отработавшие газы.

Если в автомобиле установлен дизельный двигатель, то возле катализатора всегда находится сажевый фильтр. Иногда эти два элемента могут быть совмещены в единую конструкцию. Рабочая температура катализатора играет решающую роль в эффективности процесса нейтрализации токсичных компонентов. Реальное преобразование начинается только после достижения 300°С. Идеальной, с точки зрения эффективности и срока службы, считается температура от 400 до 800°С. В диапазоне температур от 800 до 1000°С наблюдается ускоренное старение нейтрализатора. Длительная работа при температуре свыше 1000°С оказывает губительное воздействие на катализатор. Альтернативой керамике, выдерживающей высокие температуры, является металлическая матрица из гофрированной фольги. Катализаторами в такой конструкции выступают платина и палладий.

Что ценного в катализаторах

К сожалению, ценного там оказалось много. В роли катализаторов пришлось применить благородные металлы, наиболее подходящие для этой цели.

Дошло до того, что самым дешёвым из них оказалось золото, но чаще приходится использовать платину, палладий и родий. Многим известно, что эти элементы существенно дороже всем понятного золота.

Одновременно с применением столь недешёвых компонент потребовалось создать геометрически непростую структуру, обеспечивающую контактирование каталитического вещества со всем объёмом выпускаемого цилиндрами газа. Это мельчайшие керамические или металлические соты, сквозь которые и продувается весь поток выхлопа.

В результате автомобиль приобрёл сложное, массивное и дорогое устройство в виде металлического корпуса, высокотехнологичной начинки, да ещё и обрамлённое контрольными датчиками с двух сторон, непрерывно следящими за его сохранностью и правильной работой.

Экологичность даром не даётся. Да и на этом прогресс не остановился, дальнейшее ужесточение требований законодателей продолжает влиять на появление дополнительных систем очистки выхлопа.

В дизеле

Катализаторы в дизельном двигателе работают гораздо хуже в сокращении выбросов NOx. Одной из причин этого является то, что дизельные двигатели имеют более низкую рабочую температуру, чем бензиновые двигатели, и катализатор в целом в дизельном двигателе работает хуже, поскольку он меньше нагревается. Некоторые из ведущих экспертов экологических авто придумали новую систему, которая помогает бороться с этим. Они используют мочевину в решении этой проблемы: прежде чем оксиды азота уходят в катализатор, их принудительно испаряют и смешивают с выхлопом и затем создают химическую реакцию, которая приведёт к сокращению выбросов NOx. Мочевина, также известная как карбамид, представляет собой органическое соединение, изготовленное ​​из углерода, азота, кислорода и водорода. Мочевина содержится в моче млекопитающих и земноводных. Мочевина реагирует с NOx, производя в результате реакции азот и водяной пар и утилизируя более 90 процентов оксидов азота в выхлопных газах.

Виды катализаторов

По своему назначению нейтрализатор может быть двух- или трехкомпонентным.

1. В первом случае он выполняет относительно простые функции окисления (дожигания) угарного газа и углеводородов до образования воды и двуокиси углерода.
2. Во втором – добавляется сложная способность устройства работать с окислами азота. Особенно много их образуется в современных дизельных и бензиновых моторах, в силу повышения экономичности, которых конструкторам приходится использовать обеднённые и бедные смеси на впуске.

Трёхкомпонентые катализаторы, а именно такие чаще всего применяются, в свою очередь, могут отличаться по конструктивному признаку, изготавливаясь на базе керамических или металлических сотовых изделий.

Керамические относительно дешевле, но не обладают высокой механической прочностью и долговечностью, склонны к растрескиванию и разрушению, не терпят ударов при наезде на препятствия.

Металлические конструктивы обладают достаточной упругостью, поэтому лучше держат внешние и внутренние удары. Внутренние могут возникать при аномальных процессах горения и разрушительно воздействовать на тонкую сотовую начинку, где, как уже упоминалось, обычно нанесены такие непростые вещества, как платина, палладий и родий.

Но даже металл не спасает от предательского попадания на тонкие соты посторонних веществ из двигателя в виде компонент контрафактных рабочих жидкостей, слишком богатой смеси или всевозможных соединений кремния.

Катализаторы отличаются и по способу их установки. Раньше они располагались в виде врезок выхлопной трубы, подобно глушителям и резонаторам. Но оказалось, что так их очень трудно и затратно прогревать до рабочей температуры, при которой начинаются каталитические реакции.

Поэтому сейчас нейтрализаторы ставят непосредственно за выпускным коллектором, максимально близко к точке выхода раскалённых выхлопных газов. Уже не надо долго ждать выхода прибора на режим, меньше загрязняются кислородные датчики и сокращаются расходы топлива на поддержание температуры.

Срок службы катализатора

Средний ресурс катализатора составляет 100 тыс. километров пробега, но при правильной эксплуатации он может исправно функционировать и до 200 тыс. километров. Основные причины раннего износа — неисправность двигателя и качество топлива (топливовоздушной смеси). При наличии обедненной смеси происходит перегрев, а при слишком богатой возникает засорение пористого блока остатками несгоревшего топлива, что препятствует протеканию необходимых химических процессов. Это приводит к тому, что срок службы каталитического нейтрализатора существенно снижается. Еще одной распространенной причиной неисправности керамического катализатора являются механические повреждения (трещины), возникающие при механических воздействиях. Они провоцируют быстрое разрушение блоков. При возникновении неисправностей работа каталитического нейтрализатора ухудшается, что фиксируется при помощи второго лямбда-зонда. В этом случае электронный блок управления сообщит о неисправности, выдав на приборной панели ошибку «CHECK ENGINE». Также признаками выхода из строя являются дребезжание, увеличение расхода топлива и ухудшение динамики. В этом случае его меняют на новый (оригинального производства или универсальный). Почистить или восстановить катализаторы невозможно, а поскольку это устройство имеет высокую цену, многие автомобилисты предпочитают просто удалить его.

Можно ли удалить катализатор?

При удалении катализатора его очень часто заменяют на пламегаситель. Последний выравнивает поток выхлопных газов. Его установка рекомендуется для устранения неприятных шумов, которые возникают при удалении катализатора. При этом, если вы выбрали именно удаление, лучше полностью снять устройство и не прибегать к рекомендациям некоторых автомобилистов пробить в нем отверстие. Подобная процедура улучшит ситуацию только на время. В автомобилях, соответствующих экологическим стандартам Евро-3, помимо удаления катализатора необходима перепрошивка электронного блока управления. Ее обновляют до версии, в которой отсутствует каталитический нейтрализатор. Также можно установить эмулятор сигнала кислородного датчика, который избавит от необходимости перепрошивать ЭБУ.

Как почистить

В тех случаях, когда соты ещё не повреждены, но пропускная способность нейтрализатора уже снижена смолянистыми отложениями, его можно промыть.

Для этого лучше всего использовать жидкость, обычно применяемую для очистки карбюраторов или топливных форсунок. Только потребуется её значительно больше.

Катализатор заливается промывочной жидкостью, после чего ей предоставляется время на растворение загрязнений, затем её сливают, внутренности детали промываются горячей водой и просушиваются (продуваются).

Обычно процедура требует неоднократного повторения. Существуют также специально предназначенные для подобных промывок составы.

Источники: techautoport.ru, autovogdenie.ru, drive2.ru.

Катализатор в авто — зачем он нужен?

Катализатор или каталитический нейтрализатор – это элемент выхлопной системы автомобиля, который предназначен для очистки вредных выхлопов до безопасной формы. Очищение происходит методом доокисления до водяного пара и углекислого газа при высоком нагреве. Это позволяет наносить меньше вреда окружающей среде. Данный процесс происходит на сотах, поверхность которых покрыта тонким слоем благородных металлов платиновой группы.

Принцип работы автомобильного катализатора

Вредные выхлопные газы выходят из камеры сгорания и попадают в каталитический нейтрализатор, внутри которого установлено по 2-3 блока сот с напылением благородных металлов. Газы разогреваются до нужной температуры 750-850 градусов, происходит химическая реакция, в результате которой вредные соединения распадаются на безопасные.

Проблемы связанные с катализатором

Основная проблема, которая возникает при эксплуатации каталитического нейтрализатора, связана с его коротким сроком службы. Указанный производителем срок эксплуатации бывает 100-150 тысяч километров пробега, но на практике он получается еще меньше. В связи с этим, многие автовладельцы сталкиваются с необходимостью его замены, поскольку при забитом катализаторе датчик посылает сигнал на ЭБУ, в результате чего автомобиль выдает ошибку и начинает корректировать процесс зажигания топлива и состав топливо-воздушной смести, после которого машина теряет в мощности.

Решение проблемы

Решение проблемы с отработанным катализатором кажется очевидной – просто установить новый, но проблема в дороговизне данного элемента из-за наличия благородных металлов. Кроме того, новый катализатор также быстро выйдет из строя как старый, поэтому многие автолюбители ищут другое, более эффективное решение этой проблемы.

На относительно старых моделях с одним датчиком кислорода была возможность просто выбить соты и ездить без них. Хотя вредные вещества начинали попадать в атмосферу, проблема для автовладельца решалась. В третьем поколении каталитических нейтрализаторов стали устанавливать два датчика кислорода до и после катализатора, что не позволяло просто выбить соты, так как второй датчик фиксирует неочищенные выхлопные газы и продолжает посылать ошибку.

Чтобы решить эту проблему можно перепрошить ЭБУ под Евро-2. Евро-2 – это экологический стандарт, при котором устанавливался один датчик кислорода на катализатор. В прошивке удаляются все упоминания о нижней лямбде, это позволит ездить с выбитыми сотами. Сложность этого метода заключается в необходимости найти действительно хорошего специалиста и быть предельно осторожными при установке новых прошивок.

Другой метод решения проблемы – это установка обманки во второй датчик кислорода. Вторая лямбда начинает фиксировать допустимое количество вредных веществ, поскольку из-за обманки в нее поступает только ограниченное их количество. Для Евро-3 подходили совсем простенькие пустотелые обманки, а для Евро-4 и Евро-5 уже придуманы другие с мини-катализаторами, которые имитируют реальный каталитический нейтрализатор. Помимо этого есть электронные обманки.

Из недостатков выбивания катализатора можно назвать появление неприятных запахов, которые особенно могут чувствоваться в пробках. Также меняется звук выхлопа, но это решается установкой пламегасителя, который снижает температуру выхлопных газов и уменьшает их резонанс. При удалении катализатора мощность прибавляется незначительно, но вместе с установкой специальной системы “паук” можно добиться примерно 6-процентроной прибавки, что уже существенно.

Специфика корейских автомобилей

Отдельно стоит осветить специфику каталитических нейтрализаторов на южнокорейских моделях марки Kia и Hyundai, которые славятся своим низким качеством. Владельцы корейских автомобилей быстрее других сталкиваются с необходимостью решения проблемы с катализатором. Соты этих катализаторов изготавливают из керамики, что делает из хрупкими, особенно в российских условиях низких температур, когда при длительном прогреве большое количество несгоревшего топлива попадает в катализатор, где должно перерабатываться, но этого не происходит из-за низкой температуры. В результате топливо накапливается внутри катализатора и по достижению нужного нагрева сгорает все. Как итог некачественная керамика трескается или оплавляется, а керамическая пыль может попасть в выпускные клапана мотора.

В заключении

Рекомендуем в любом случае следить за состоянием катализатора в вашем автомобиле, какой бы он ни был марки и модели. При возникновении проблем с данным элементов не полениться заехать на СТО и проконсультироваться с мастером каков масштаб проблемы что именно можно сделать с катализаторов в вашем конкретном случае.

Определение катализатора — Химический словарь

Что такое катализатор?

Катализатор — это вещество, которое ускоряет химическую реакцию, но не расходуется в ходе реакции; следовательно, катализатор может быть восстановлен химически без изменений в конце реакции, которую он использовал для ускорения, или катализатора .

Обсуждение

Чтобы химические вещества вступили в реакцию, их связи должны быть перегруппированы, потому что связи в продуктах отличаются от связей в реагентах.Самый медленный шаг в перегруппировке связи приводит к так называемому переходному состоянию. — химическое соединение, которое не является ни реагентом, ни продуктом, но является промежуточным звеном между ними.

Реагент ⇄ Переходное состояние ⇄ Продукт

Для формирования переходного состояния требуется энергия. Эта энергия называется энергией активации или E _a . Чтение приведенной ниже диаграммы слева направо показывает прогресс реакции, когда реагенты проходят через переходное состояние и становятся продуктами.

Преодолевая барьер

Энергию активации можно рассматривать как барьер для химической реакции, барьер, который необходимо преодолеть. Если барьер высокий, немногие молекулы обладают достаточной кинетической энергией, чтобы столкнуться, сформировать переходное состояние и пересечь барьер. Реагенты с энергией ниже E _a не могут пройти через переходное состояние, чтобы вступить в реакцию и стать продуктами.

Катализатор работает, обеспечивая другой путь реакции, с более низким E _— .Катализаторы снижают энергетический барьер. Другой путь позволяет упростить перегруппировку связей, необходимую для превращения реагентов в продукты, с меньшим потреблением энергии. В любой заданный интервал времени присутствие катализатора позволяет большей части реагентов набрать достаточно энергии, чтобы пройти через переходное состояние и стать продуктами.

Пример 1. Процесс Габера
Процесс Габера, который используется для получения аммиака из водорода и азота, катализируется железом, которое обеспечивает атомные центры, на которых связи реагентов могут легче перестраиваться с образованием переходного состояния.

N _{2 (газ)} + 3H _{2 (газ)} ⇌ 2NH _{3 (газ)}

Пример 2: Ферменты
В нашем организме и в других живых существах ферменты используются для ускорения биохимических реакций. Фермент — это разновидность катализатора. Сложная жизнь была бы невозможна без ферментов, позволяющих реакциям протекать с подходящей скоростью. Формы ферментов вместе с местами на ферменте, которые связываются с реагентами, обеспечивают альтернативный путь реакции, позволяя конкретным молекулам объединяться, чтобы сформировать переходное состояние с пониженным энергетическим барьером активации.

На схеме ниже длинноцепочечный фермент обеспечивает места для молекул реагентов, чтобы объединиться, чтобы сформировать переходное состояние с низкой энергией активации.

Катализаторы не могут изменить положение химического равновесия — прямая и обратная реакции ускоряются, так что константа равновесия K _eq остается неизменной. Однако, удаляя продукты из реакционной смеси по мере их образования, на практике можно увеличить общую скорость образования продукта.

Что такое Catalyst Control Center? — Руководство Тома

Центр управления AMD Catalyst является компонентом программного ядра AMD Catalyst. Это приложение предоставляет параметры настройки видео для настройки параметров отображения, профилей отображения и производительности видео. Хотя более обычный пользователь компьютера может никогда не найти причины использовать эту утилиту, она по-прежнему играет очень важную роль в работе вашей видеокарты.

Компания ATI Technologies, наиболее известная своими компьютерными процессорами, разработала Catalyst Control Center (CCC) для дополнения своей линейки видеокарт Radeon.Впервые он стал доступен как драйвер устройства и пакет служебных программ в 2002 году с выпуском Radeon 8500.

Первоначальный пакет программного обеспечения включал дополнительные служебные программы, такие как мультимедийный центр Hydravision; Remote Wonder и другие компоненты дисплея. Из всех этих элементов Catalyst Control Center стал популярным дополнением к любому компьютеру, и теперь он доступен для загрузки как часть программного пакета AMD Catalyst. После того, как компания Advanced Micro Devices (AMD) приобрела ATI, эта утилита стала называться AMD Catalyst Control Center.

Как видно из названия, Catalyst Control Center действует как центральный концентратор для всех опций и функций, связанных с видеокартой AMD. Запустив CCC, пользователи получают доступ к различным функциям: управление дисплеем, цифровое управление, включение 3D, регулировка цвета и перегрузка.

• Управление дисплеем позволяет пользователям управлять несколькими дисплеями, разрешением экрана и частотой обновления.
• Цифровое управление влечет за собой управление масштабированием изображения, что позволяет лучше отображать разрешение, меньшее, чем размер экрана по умолчанию.
• Включение 3D относится к настройкам графики для видеоигр, таким как управление сглаживанием или анизотропной фильтрацией.
• Регулировка цвета влечет за собой изменение таких элементов отображения, как яркость, оттенок, контрастность и многое другое.
• Overdrive — это версия дисплея для разгона, обеспечивающая более высокую частоту обновления кадров и жертву яркостью отдельных пикселей.

В то время как ОС Windows позволяет пользователям управлять некоторыми из этих параметров, AMD Catalyst Control Center предоставляет доступ к еще более высоким уровням настройки и улучшениям производительности дисплея.Независимо от того, используете ли вы несколько мониторов с различными возможностями разрешения или мультимедийное программное обеспечение, CCC может управлять всеми функциями дисплея.

Как для обычных, так и для тех, кто часто играет, CCC быстро становится их другом благодаря широкому спектру графических настроек, связанных с играми, которые возможны благодаря включению 3D. Как упоминалось ранее, приложение позволяет включать 3D-дисплей, который включает несколько подкатегорий настроек для повышения производительности и качества отображения: сглаживание, адаптивное сглаживание, анизотропная фильтрация, искусственный интеллект Catalyst и профили отображения.

Сглаживание — наиболее часто используемая настройка. Позволяет отображать диагональные линии. Уменьшение значения сглаживания предотвращает этот эффект и создает более пиксельный вид в играх. Стандартные настройки включают 2x, 4x и 8x, а сглаживание 16x доступно только для графических карт с настройками CrossfireX. Многие игры предлагают свои собственные настройки сглаживания, хотя их установка через Catalyst Control Center может создать универсальную настройку дисплея для всех игр.

Адаптивное сглаживание — это тип фильтрации, предназначенный для работы с прозрачными текстурами внутриигровых объектов, таких как листья на дереве или частоколы.Активация этой функции очень похожа на сглаживание, сглаживание текстур для повышения качества видео.

Анизотропная фильтрация решает проблему проецирования трехмерной среды на двумерные поверхности. Обычно далекие текстуры имеют тенденцию мерцать при приближении или удалении. Настройки дисплея обычно размывают проблемные текстуры и создают иллюзию расфокусированного изображения, также известную как размытие глубины резкости. Анизотропная фильтрация предотвращает размытие с помощью специальной системы фильтрации текстур, которая создает более резкие удаленные текстуры без какого-либо мерцания, также известная как «Сборка следа».”

Catalyst Artificial Intelligent обеспечивает особую оптимизацию для отдельных игр. Когда игра активирована, процесс работает для ускорения игрового процесса за счет снижения установленных параметров качества видео. Уровень детализации миникарты предоставляет узкоспециализированный алгоритм для сглаживания краев и улучшения текстур. Этот параметр оказывает заметное влияние на качество изображения и по-прежнему оказывает минимальное влияние на графическую производительность, что означает, что он часто устанавливается на максимальное значение.

Для пользователей, не уверенных в том, как вручную настроить параметры отображения в Catalyst Control Center, AMD также предлагает серию стандартных настроек или профилей, содержащих предварительно заданные комбинации настроек для каждой из предлагаемых настроек 3D.Эти профили включают:

• Оптимальная производительность
• Высокая производительность
• Сбалансированная
• Высокое качество
• Оптимальное качество

Профили, ориентированные на производительность, настроены на снижение общего качества отображения в пользу более быстрой работы, тогда как профили качества являются предназначен для противоположного. В видеокартах высокого класса настройки качества мало влияют на производительность дисплея и часто устанавливаются на максимально возможное качество.

Современный AMD Catalyst Control Center работает во всех операционных системах Windows от 7 до 8.1, а также поддерживает ограниченное использование в Linux и Mac OS X. Независимо от того, используются ли графические процессоры AMD Radeon или APU в настольных компьютерах и ноутбуках, CCC позволяет управлять настройки отображения для любых современных карт Radeon.

CCC обычно доступен как часть пакета драйверов для видеокарт AMD Radeon, хотя его можно загрузить с веб-сайта AMD для управления настройками дисплея. На веб-сайте AMD бесплатно предлагаются установочные файлы вместе с инструкциями по настройке параметров дисплея.

Следите за нами @tomsguide, на Facebook и в Google+.

Что такое катализатор? (с иллюстрациями)

Катализатор — это любое вещество, которое ускоряет химическую реакцию. Он может быть органическим, синтетическим или металлическим. Процесс, при котором это вещество ускоряет или замедляет реакцию, называется катализом.

Для любого процесса требуется энергия, известная как энергия активации. Без помощи катализатора количество энергии, необходимое для разжигания конкретной реакции, велико. Когда он присутствует, энергия активации снижается, благодаря чему реакция протекает более эффективно. Вещество обычно работает либо путем изменения структуры молекулы, либо путем связывания с молекулами реагентов, заставляя их объединяться, реагировать и выделять продукт или энергию. Например, для соединения газов кислорода и водорода с образованием воды требуется катализатор.

Без помощи катализатора химические реакции могут никогда не произойти или на их прохождение потребуется значительно больше времени.Когда происходит химическая реакция, сам катализатор не изменяется и не является частью конечного результата. В большинстве случаев его можно многократно использовать в последующих реакциях.

Иногда вместо ускорения реакции катализатор замедляет реакцию, которая обычно не происходит или происходит очень медленно.Этот тип вещества является отрицательным катализатором, который также называют ингибитором. Ингибиторы важны в медицине, где они имеют решающее значение при лечении психических заболеваний, высокого кровяного давления, рака и множества других проблем со здоровьем.

Катализатор используется в двух типах условий: химических или биохимических.Наиболее часто в биохимических реакциях используются ферменты. Ферменты — это узкоспециализированные белки, которые ускоряют определенные химические реакции. Они делают жизнь возможной. Например, фермент, содержащийся в слюне, при контакте расщепляет пищу для переваривания. Без этого человеку потребовались бы недели, чтобы переварить нашу пищу.

также важны в лаборатории, а также в производстве и промышленности.Одним из самых известных является каталитический нейтрализатор, который помогает предотвратить выбросы выхлопных газов в атмосферу и снизить расход топлива. Удобрения также являются катализаторами, ускоряющими рост растений.

Переработка каталитического нейтрализатора / автокатализатора

Каталитические нейтрализаторы сильно различаются по качеству с точки зрения содержания драгоценных металлов. Наши методы отбора проб и анализа разрабатывались на протяжении многих лет для получения точных результатов для платины, палладия и родия.

Мы можем предложить различные варианты цен и оплаты в соответствии с потребностями клиентов.

Обладая 150-летним опытом работы и установившейся культурой добросовестности, компания BASF готова предоставить нашим клиентам превосходную общую стоимость и самый высокий выход для своих партий вторичного автокатализатора.Мы перерабатываем драгоценные металлы из автомобильных керамических катализаторов.

Поскольку каталитические преобразователи, как правило, сильно различаются по содержанию драгоценных металлов, первоначальные измерения должны быть точными. Для точного определения количества платины, палладия и родия, содержащихся в партиях для вторичной переработки, BASF использует хорошо разработанные аналитические и статистические методы. Каждая отправленная партия обрабатывается отдельно, чтобы обеспечить точный возврат клиенту.

BASF предлагает различные варианты ценообразования и оплаты в соответствии с потребностями наших клиентов. Это включает финансовые расчеты за драгоценные металлы по спотовым или форвардным ценам, либо выручка от переработки может быть зачислена на счет металла клиента для предоставления металла для производства катализаторов компанией BASF.

• Гибкие варианты расчетов
• Точный анализ драгоценных металлов
• Быстрое и эффективное обслуживание
• Надежная логистика и транспортировка материалов

Узнайте больше о наших переработках каталитических нейтрализаторов и рафинировании драгоценных металлов, солях и растворах ниже:

Cinderford, UK
Cinderford UK представляет собой ультрасовременное предприятие по переработке металлов платиновой группы (МПГ) из отходов, содержащих драгоценные металлы, таких как отработанные автомобильные катализаторы.Способность эффективно рециркулировать и извлекать МПГ ​​из лома автокатализаторов обеспечивает вторичный источник, а также сохранение природных ресурсов, позволяя уменьшить углеродный след за счет сокращения добычи. Предлагая максимально возможную доходность, BASF стремится к укреплению своих позиций на рынке вторичной переработки МПГ и предоставлению клиентам высококачественного источника этих металлов на длительный срок.

Сенека, США
Завод Сенека имеет опыт производства катализаторов из драгоценных металлов и восстановления этих металлов из отработанных катализаторов.

Шанхай, Китай
На производственном предприятии BASF в Шанхае находится ультрасовременное предприятие по производству солей и растворов на основе драгоценных металлов, используемых в промышленности. Соли и растворы, производимые на заводе площадью 2200 квадратных метров, в основном используются для поддержки производства мобильных катализаторов выбросов BASF в Шанхае. На этом предприятии продукты используются в составе автомобильных каталитических нейтрализаторов, которые являются наиболее важным решением для снижения выбросов выхлопных газов легковых, грузовых автомобилей и автобусов.

Рим, Италия
Завод в Риме производит соли на основе драгоценных металлов и растворы, используемые в промышленности.

Что означает катализатор?

КАТАЛИЗАТОР

Вы можете описать человека или предмет, который вызывает изменение или событие, как катализатор. Вещество, которое позволяет химической реакции протекать обычно с большей скоростью или в других условиях (например, при более низкой температуре), чем иначе возможно; человек или вещь, которая ускоряет событие или изменение; что-то, что заставляет химическую реакцию происходить быстрее без изменения самой себя; событие или человек, вызывающие большие изменения; человек, чьи разговоры, энтузиазм или энергия заставляют других быть более дружелюбными, восторженными или энергичными; агент, который провоцирует или ускоряет существенное изменение или действие; кто-то или что-то, что заставляет что-то произойти или измениться; Причины, причина, источник.

Их цель должна состоять в том, чтобы показать к 2021 году, когда они собрались, чтобы подвести итоги прогресса, достигнутого после Парижского соглашения и обязуются повысить свою игру, чтобы пандемия был катализатором прорыва в окружающей среде.

  C9500 # показать версию | в IOS XE  Программное обеспечение Cisco IOS XE, версия 16.09.02

  C9500 # показать вер | в УСТАНОВИТЕ
* 1 50 C9500-40X 16.9.2 CAT9K_IOSXE INSTALL
2 50 C9500-40X 16.9.2 CAT9K_IOSXE INSTALL  На Catalyst 9400 указанный выше вывод недоступен.Проверьте, загрузился ли коммутатор из файла packages.conf  C9400 # показать версию | в системном образе Файл системного образа: flash: packages.conf.

 * 13 ноября 14: 55: 57.338:% INSTALL-5-INSTALL_START_INFO: Chassis 1 R1 / 0: install_engine: Началась установка однократной флэш-памяти ISSU: cat9k_iosxe.16.09.02.SPA.bininstall_add_activate_commit: Добавление ISSU ОШИБКА: install_add_activate_commit: операция One-Shot ISSU  не поддерживается в режиме загрузки пакета  ВЫПОЛНЕНО: install_add_activate_commit exit (1) Вт, 13 ноября, 14:56:03 UTC 2018,

  C9500 # dir flash: | свободно
11353194496 байт всего (8565174272 байт свободно)
  C9500 # dir stby-flash: | бесплатно
11353980928 байт всего (8566865920 байт свободно)


  C9500 # показать избыточность
Информация о резервной системе:
------------------------------
Доступное время безотказной работы системы = 4 минуты
Испытано переключение системы = 0
Сбой режима ожидания = 0
Причина последнего переключения = нет
 Аппаратный режим = дуплексный
 Настроенный режим резервирования = sso
 Рабочий режим резервирования = sso
Режим обслуживания = отключен
Связь = Up

 Текущий Информация о процессоре:
-------------------------------
Активное местоположение = слот 1
Текущее состояние программного обеспечения = АКТИВНО
Время работы в текущее состояние = 30 минут
Версия образа = ПО Cisco IOS [Fuji], ПО коммутатора Catalyst L3 (CAT9K_IOSXE), версия 16.9.2, ВЫПУСК ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ (fc4)
Техническая поддержка: http://www.cisco.com/techsupport
Авторские права (c) 1986-2018, Cisco Systems, Inc.
Скомпилировано пн. 05-ноя-18, 19:32, mcpre
 BOOT = flash: packages.conf;
CONFIG_FILE =
Регистр конфигурации = 0x102

 Информация о равноправном процессоре:
----------------------------
Место ожидания = слот 2
Текущее состояние программного обеспечения = STANDBY HOT
Время работы в текущем состоянии = 26 минут
Версия образа = программное обеспечение Cisco IOS [Fuji], программное обеспечение коммутатора Catalyst L3 (CAT9K_IOSXE), версия 16.9.2, ВЫПУСК ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ (fc4)
Техническая поддержка: http://www.cisco.com/techsupport
Авторские права (c) 1986-2018, Cisco Systems, Inc.
Скомпилировано пн. 05-ноя-18, 19:32, mcpre
 BOOT = flash: packages.conf;
CONFIG_FILE =
Регистр конфигурации = 0x102


  C9500 # показать систему загрузки
---------------------------
 Переключатель 1
-------- -------------------
Текущие переменные загрузки:
Переменная загрузки = flash: packages.conf;
 переменных загрузки при следующей перезагрузке:
переменная загрузки = flash: packages.conf;
 Ручная загрузка = нет
Включить перерыв = нет
Режим загрузки = УСТРОЙСТВО
iPXE Timeout = 0
------------- --------------
 Switch 2
---------------------------
Текущая загрузка Переменные:
BOOT variable = flash: packages.conf;

 Переменные загрузки при следующей перезагрузке:
Переменная загрузки = flash: packages.conf;
 Ручная загрузка = нет
Включить перерыв = нет
Режим загрузки = УСТРОЙСТВО
iPXE Timeout = 0


  C9500 (config) # нет руководства по загрузке

  C9500 # показать детали состояния выдачи
--- Начало получения локальной блокировки на коммутаторе 1 ---
Завершение получения локальной блокировки на коммутаторе 1
  Операция ISSU не выполняется
  C9500 # показать сводку установки
[Switch 1 2] Информация об установленных пакетах:
Состояние (St): I - неактивный, U - активированный и незафиксированный,
C - активированный и подтвержденный, D - деактивированный и незафиксированный
- -------------------------------------------------- ----------------------------
Тип St Имя файла / Версия
--------------- -------------------------------------------------- ---------------
 IMG C 16.9.2.0.2433  -------------------------------------------------- ------------------------------ Таймер автоматического прерывания: неактивен -------------------------------------------------- ------------------------------

  C9500 # копировать tftp: bootflash:  Адрес или имя удаленного хоста []? X.X.X.X Исходное имя файла []? cat9k_iosxe.16.09.02.SPA.bin Целевое имя файла [cat9k_iosxe.16.09.02.SPA.bin]?

  // В приведенном ниже примере  SW-2 как активный  и  Sw-1 как резервный  перед запуском ISSU
 C9500 # install add file flash: cat9k_iosxe.16.09.02.SPA.bin активировать выпуск выполнить фиксацию
  install_add_activate_commit: START Пт 8 фев 10:07:51 jst 2019 * 8 февраля 10: 07: 52.456 jst:% INSTALL-5-INSTALL_START_INFO: переключатель 2 R0 / 0: install_engine: начата установка однократной флэш-памяти ISSU: cat9k_iosxe.16.09.02.SPA.bininstall_add_activate_commit: Добавление ISSU --- Запуск начальной синхронизации файлов --- [2]: Копирование flash: cat9k_iosxe.16.09.02.SPA.bin с переключателя 2 на переключатель 1 [1]: Завершено копирование на переключатель 1 Информация: Закончено копирование flash: cat9k_iosxe.16.09.02.SPA.bin на выбранный переключатель (а) Завершена первоначальная синхронизация файлов --- Начало добавления --- Выполнение добавления для всех участников [1] Добавить пакет (ы) на коммутаторе 1 [1] Завершено добавление переключателя 1 [2] Добавить пакет (ы) на коммутаторе 2 [2] Завершено добавление переключателя 2 Проверка статуса дополнения [1 2] Добавить: сдано [1 2] Завершено Добавить install_add_activate_commit: Активация ISSU ПРИМЕЧАНИЕ. Начнется процесс установки Oneshot ISSU.  ЭТАП 0: Начальная проверка работоспособности на уровне системы перед запуском ISSU  ================================================== знак равно --- Проверка поддержки install_issu --- --- Проверка того, что резервный режим находится в горячем режиме ожидания --- --- Проверка загрузки с допустимого носителя --- --- Проверка включения режима AutoBoot --- Завершена начальная проверка работоспособности на уровне системы  ЭТАП 1: Установка программного обеспечения в режиме ожидания  ================================================== знак равно --- Запуск install_remote --- Выполнение install_remote на удаленном шасси [1] пакет install_remote на коммутаторе 1 [1] Установка install_remote на переключателе 1 завершена. install_remote: Принято [1] Готово install_remote  ЭТАП 2: Перезапуск в ждущий режим  ================================================== знак равно --- Запуск перезагрузки в режиме ожидания --- Завершена перезагрузка в режиме ожидания --- Запуск ожидания перехода в состояние резервирования терминала в режиме ожидания ---

 >>>>>>>>>>

 * 8 февраля 10:19:10.223 jst:% REDUNDANCY-3-IPC: Версии IOS не совпадают.

* 8 февраля 10: 19: 48.421 jst:% HA_CONFIG_SYNC-6-BULK_CFGSYNC_SUCCEED: массовая синхронизация выполнена успешно
 * 8 февраля 10:19: 49.422 jst:% RF-5-RF_TERMINAL_STATE: состояние терминала достигнуто для (

 * 8 февраля 10: 21: 02.975 jst:% PLATFORM-6-HASTATUS_DETAIL: переключение RP, полученное событие шасси стало активным . Переключение на основной (счетчик 1)

  >>>>>>>

 * 8 февраля 10: 27: 09.715 jst:% HA_CONFIG_SYNC-6-BULK_CFGSYNC_SUCCEED: Массовая синхронизация выполнена успешно

 * 8 февраля 10: 27: 10.717 jst:% RF-5-RF_TERMINAL_STATE: достигнуто состояние терминала для (SSO).

 * 8 февраля 10: 28: 27.302 jst:% INSTALL-5-INSTALL_START_INFO: переключатель 2 R0 / 0: install_engine: запущена фиксация установки
% IOSXEBOOT-4 -ISSU_ONE_SHOT: (rp / 0): ISSU успешно завершен

 * 8 февраля, 10:29:32.127 jst:% INSTALL-5-INSTALL_COMPLETED_INFO: переключатель 2 R0 / 0: install_engine: завершена фиксация установки ISSU


  // В примере ниже  SW-1 как активный  и  Sw-2 как резервный  перед запуском ISSU
 C9500 # install add file flash: cat9k-universalalk9.SPA.16.09.03.BETA.E1.SSA.bin .bin

install_add: START Пт 8 февраля 09:22:00 jst 2019
 * 8 февраля 09: 22: 02.055 jst:% INSTALL-5-INSTALL_START_INFO: Переключатель 1 R0 / 0: install_engine: Началась установка add flash: cat9k -universalk9.SPA.16.09.03.BETA.E1.SSA.bin.bininstall_add: Добавление ПАКЕТА

 --- Запуск начальной синхронизации файлов ---
[1]: Копирование флэш-памяти: cat9k-universalalk9.SPA.16.09.03.BETA.E1.SSA.bin.bin от переключателя 1 к переключателю 2
[2]: Завершено копирование на переключатель 2
Информация: Завершено копирование flash: cat9k-universalalk9.SPA.16.09.03.BETA. E1.SSA.bin.bin к выбранному переключателю (-ам)
Завершена начальная синхронизация файлов

 --- Запуск добавления ---
Выполнение добавления на всех элементах
[1] Добавление пакетов на коммутаторе 1
[1 ] Завершено Добавить на коммутаторе 1
[2] Добавить пакет (-ы) на коммутаторе 2
[2] Завершено Добавить на коммутатор 2
Проверка статуса добавления на [1 2]
Добавить: Пройдено [1 2]
Завершено Добавить

 УСПЕХ: install_add Пт 8 февраля 09:26:26 jst 2019


  C9500 # установка активировать выпуск  install_activate: START Пт 8 фев, 09:28:27 jst 2019 install_activate: Активация ISSU * 8 февраля, 09:28:28.905 jst:% INSTALL-5-INSTALL_START_INFO: переключатель 1 R0 / 0: install_engine: начата установка, активация ISSU ПРИМЕЧАНИЕ. Собираюсь начать процесс установки активации ISSU.  ЭТАП 0: Начальная проверка работоспособности на уровне системы перед запуском ISSU  ================================================== знак равно --- Проверка поддержки install_issu --- --- Проверка того, что резервный режим находится в горячем режиме ожидания --- --- Проверка загрузки с допустимого носителя --- --- Проверка включения режима AutoBoot --- Завершена начальная проверка работоспособности на уровне системы  ЭТАП 1: Установка программного обеспечения в режиме ожидания  ================================================== знак равно --- Запуск install_remote --- Выполнение install_remote на удаленном шасси * 8 февраля, 09:28:31.880 jst:% INSTALL-5-INSTALL_AUTO_ABORT_TIMER_PROGRESS: переключатель 1 R0 / 0: rollback_timer: таймер автоматического прерывания установки истекает через 7200 секунд [2] пакет install_remote на коммутаторе 2 [2] Установка install_remote на переключателе 2 завершена. install_remote: принято [2] Готово install_remote  ЭТАП 2: Перезапуск в ждущий режим  ================================================== знак равно --- Запуск перезагрузки в режиме ожидания --- Завершена перезагрузка в режиме ожидания --- Начало ожидания перехода в состояние резервирования терминала в режиме ожидания ---    * 8 февраля, 09:35:16.489 jst:% REDUNDANCY-3-IPC: Версии IOS не совпадают.  * 8 февраля, 09: 36: 00.238 jst:% HA_CONFIG_SYNC-6-BULK_CFGSYNC_SUCCEED: массовая синхронизация выполнена успешно * 8 февраля 09: 36: 01.240 jst:% RF-5-RF_TERMINAL_STATE: достигнуто состояние терминала для (SSO)   Завершено, дождитесь, пока режим ожидания достигнет состояния резервирования терминала  ЭТАП 3: Установка программного обеспечения на Active  ================================================== знак равно --- Запуск install_active --- Выполнение install_active на шасси 1 1] install_active пакет (ы) на переключателе 1 [1] Установка install_active на переключателе 1 завершена install_active: Принято [1] Завершено install_active Перезагрузка шасси 1, причина - Обнаружен неучастник  ЭТАП 4: Активный перезапуск (переключение в режим ожидания)    ================================================= == --- Запуск активной перезарядки --- Новое программное обеспечение загрузится после завершения процесса перезагрузки. УСПЕХ: install_activate Пт, 8 февраля, 09:37:14 jst 2019

  C9500 # показать деталь состояния выдачи  --- Запуск получения локальной блокировки на переключателе 2 --- Завершено получение локальной блокировки на переключателе 2 Тип операции: Пошаговая ISSU Тип установки: установка образа с использованием ISSU Текущее состояние: Активированное состояние Последняя операция: переключение  Выполненные операции: Время начала операции -------------------------------------------------- ----- Активировать резервное расположение шасси 2 2019-02-08: 09: 28: 32 Активировать местоположение активно Шасси 1 2019-02-08: 09: 36: 03 Переключение 2019-02-08: 09: 37: 16  Переход между состояниями: Добавлено -> Ожидание активировано -> Активное переключение Таймер автоматического прерывания: автоматический, оставшееся время до отката: 01:43:55 Запуск образа: flash: packages.conf Режим работы: sso, достигнуто состояние терминала

  C9500 # установить фиксацию  install_commit: START Пт 8 фев, 09:45:22 jst 2019 install_commit: Подтверждение ISSU * 8 февраля, 09:45:23.533 jst:% INSTALL-5-INSTALL_START_INFO: переключатель 2 R0 / 0: install_engine: запущена фиксация установки ПРИМЕЧАНИЕ: собираюсь начать процесс установки фиксации ISSU ЭТАП 0: Начальная проверка работоспособности на уровне системы перед запуском ISSU ================================================== знак равно --- Проверка поддержки install_issu --- --- Проверка того, что резервный режим находится в горячем режиме ожидания --- --- Проверка загрузки с допустимого носителя --- --- Проверка включения режима AutoBoot --- Завершена начальная проверка работоспособности на уровне системы  --- Запуск install_commit_2 ---  Выполнение install_commit_2 на шасси 2 [2] пакет install_commit_2 на переключателе 2 [2] Завершена install_commit_2 на переключателе 2 install_commit_2: пройдено [2] Завершено install_commit_2 ЭТАП 1: Отправка команды фиксации на удаленный ================================================== знак равно  --- Запуск install_commit_remote ---  Выполнение install_commit_remote на шасси 1 8 февраля, 09:48:33.364:% INSTALL-5-INSTALL_START_INFO: R0 / 0: install_engine: запущена фиксация установки * 8 февраля, 09:48: 33.352 jst:% INSTALL-5-INSTALL_START_INFO: переключатель 1 R0 / 0: install_engine: запущена фиксация установки 8 февраля 09:51: 27.505:% INSTALL-5-INSTALL_COMPLETED_INFO: R0 / 0: install_engine: завершена фиксация установки ISSU [1] пакет install_commit_remote на коммутаторе 1 [1] Завершена install_commit_remote на переключателе 1 install_commit_remote: Принято [1] Завершено install_commit_remote УСПЕХ: install_commit Пт, 8 февраля 09:51:27 jst 2019

   ПРИМЕР: Во время установки add мы замечаем следующие ошибки:
 C9400 # install add file flash: cat9k_iosxe.16.09.02.SPA.bin
  install_add: START Вт, 13 ноя, 20:47:53 UTC 2018 * 13 ноября 20: 47: 54.787:% INSTALL-5-INSTALL_START_INFO: шасси 1 R1 / 0: install_engine: начата установка, добавление flash: cat9k_iosxe.16.09.02.SPA.bininstall_add: добавление ПАКЕТА --- Запуск начальной синхронизации файлов --- [1]: Копирование flash: cat9k_iosxe.16.09.02.SPA.bin из шасси 1 в шасси 2 [2]: Завершено копирование на шасси 2 Информация: Закончено копирование flash: cat9k_iosxe.16.09.02.SPA.bin на выбранное шасси Завершена первоначальная синхронизация файлов --- Начало добавления --- Выполнение добавления для всех участников [1] Добавить пакет (ы) на шасси 1 [1] Завершено Добавить на шасси 1 [2] Добавить пакет (ы) на шасси 2 cp: невозможно стат '/ tmp / packages.conf ': нет такого файла или каталога [2] Завершено Добавить на шасси 2 Проверка статуса дополнения [1 2] Дополнение: Принято [1].  Ошибка [2]  Завершено Добавить  FAILED: install_add exit (1) Вт, 13 ноября, 20:51:58 UTC 2018     C9400 # установка прервать выпуск  install_abort: START Вт, 13 ноя, 20:57:40 UTC 2018 install_abort: Тип прерывания ISSU subtype NONE smutype NONE * 13 ноября, 20:57:41.759:% INSTALL-5-INSTALL_START_INFO: Шасси 1 R1 / 0: install_engine: Начато прерывание установки ISSU  ПРИМЕЧАНИЕ. Будет запущен процесс отмены установки ISSU  ЭТАП 0: Начальная проверка работоспособности на уровне системы перед запуском ISSU ================================================== знак равно --- Проверка поддержки install_issu --- --- Проверка загрузки с допустимого носителя --- --- Проверка включения режима AutoBoot --- Завершена начальная проверка работоспособности на уровне системы FAILED: операция ABORT не разрешена в состоянии ADDED. ОШИБКА: install_abort exit (2) Вт, 13 ноября, 20:57:49 UTC 2018 * 13 ноября, 20:57:49.756:% INSTALL-5-INSTALL_COMPLETED_INFO: Chassis 1 R1 / 0: install_engine:  Завершена установка отменить ISSU

  C9400 # sh выдача гос. Вып.  --- Запуск получения локальной блокировки на шасси 1 --- Завершено получение локальной блокировки на шасси 1 Тип операции: Одноразовый ИССУ Тип установки: установка образа с использованием ISSU  Текущее состояние: добавленное состояние Последняя операция: Активировать режим ожидания местоположения Шасси 2    Выполненные операции: Время начала операции -------------------------------------------------- ----- Активировать резервное расположение шасси 2 2018-11-13: 16: 26: 34 Состояние перехода: добавлено Таймер автоматического прерывания: неактивен Запуск образа: flash: packages.conf Режим работы: sso, конечное состояние не достигнуто  ПРИМЕЧАНИЕ. Включите внутреннюю службу перед запуском следующей команды
 C9400 # clear install state  clear_install_state: START Вт, 13 ноя, 17:05:47 UTC 2018 --- Запуск clear_install_state --- Выполнение clear_install_state для всех участников [1] пакет clear_install_state на шасси 1 [1] Завершено clear_install_state на шасси 1 Проверка статуса clear_install_state на [1] clear_install_state: Принято [1]  Завершено clear_install_state   C9400 # sh выдача гос. Вып.  --- Запуск получения локальной блокировки на шасси 1 --- Завершено получение локальной блокировки на шасси 1  Операции по ISSU не ведутся
