Панель приборов Киа Соул: описание обозначений значков

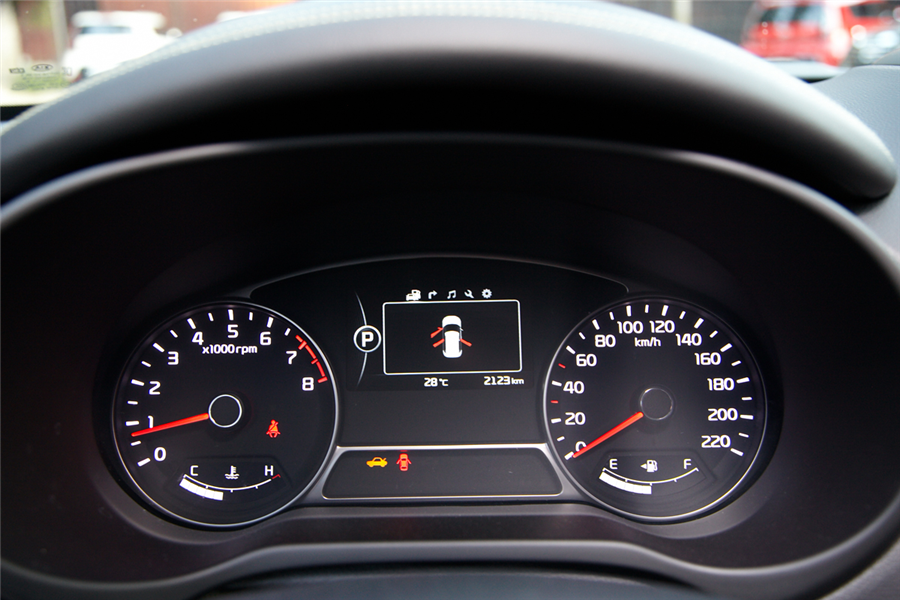

Панель приборов Kia Soul представляет собой отдельный узел, разработанный для наиболее точного оповещения водителя о состоянии бортовых систем автомобиля в режиме реального времени. Ввиду наличия двух модификаций – обычная версия и supervision. Дальнейшее описание приведено на примере машины 2019 года.

Содержание

• 1 Не показывает передачи на панели Soul
• 2 Шумы над панелью приборов
• 3 Расшифровка значков на панели
• 4 Не работает щиток приборов
• 5 Как снять приборку Соул
• 6 Итог

Не показывает передачи на панели Soul

На Соуле разных сборок распространена проблема с датчиком положения рычага коробки передач. При возникновении неисправности машина начинает дергаться и страдает динамика. Если случай происходит во время гарантии, здесь следует прямой наводкой ехать к официальному дилеру и оставлять машину на ремонт. Примечательно, что ошибка может сброситься во время перезапуска силовой установки. В этом случае сильно поможет записать поведение авто на видео.

Если гарантийный период закончился, датчик можно самостоятельно демонтировать и почистить.

Шумы над панелью приборов

Периодически некоторые водители сталкиваются с проблемой постороннего звука над щитком. Зачастую это связано со слабым креплением козырька приборки.

Особенно проблема распространена в авто 2010-2011 годов.

Устранить неприятные звуки можно, только сняв крышку, и проложив между поверхностями материал – антискрип.

Расшифровка значков на панели

На приборке расположено большое количество значков и иконок, ответственных за индикацию основных процессов, происходящих в машине.

Далее указано значение символов и их описание.

Рисунок	Обозначение
	Давление масла в двигателе критически снизилось, следует
	Неисправна тормозная магистраль или изношены колодки. Также может быть проблема с уровнем жидкости.
	Износ или разрядка аккумуляторной батареи.
	Следует пристегнуть ремень безопасности.
	В зависимости от года выпуска, значок может быть красного цвета. Символ говорит о необходимости заправки.
	В бачке стеклоомывателя недостаточно жидкости, рекомендуется пополнить запас.
	Требуется проверить двигатель – обнаружена критическая ошибка, продолжать движение запрещено.
	Включен дальний свет.
	Включены габариты.
	Обычно мигают со стороны поворота, или одновременно при активированной аварийке.
	Неисправны привода подушки безопасности.
	Характерен для машин с дизельным мотором, указывает на неисправность свечи накаливания.

Не работает щиток приборов

Нередко пользователи сталкиваются с проблемой отказа панели. Одновременно с этим, машина не заводится. Суть в том, что через приборку проходят важные управляющие магистрали. Двигатель запустить не получится.

Для решения проблемы нужно выполнить процедуру.

• Если приборка отказала, следует изначально проверить предохранитель F6 салонного монтажного блока. Вставка отвечает за питание панели и перекрывает магистраль от перегрузки и коротких замыканий.
• Если предохранительный элемент не поврежден, проверяется бортовая проводка на предмет повреждений. При эксплуатации авто в тяжелых условиях, могут окислиться контакты, разболтаться соединительные клеммы, или повредиться изоляция проводов. Полностью просмотрев всю магистраль питания, следует убрать все окислы и видимые повреждения.
• Если предыдущие пункты не принесли результатов, потребуется скинуть клеммы с аккумулятора и подождать 20 секунд. После этого, бортовая электроника перезапустится и ошибки будут стерты.
• В крайнем случае, все пункты не дают результата, машину нужно показать толковому мастеру для проведения компьютерной диагностики. Диагностическая программа определит точное место поломки и поможет выявить поврежденный элемент.

Если проблема находится в самой панели, ремонтировать ее можно, только в определенных случаях. Перепайка корневой платы должна выполняться подготовленным специалистом, при наличии необходимого оборудования.

Как снять приборку Соул

Для демонтажа панели следует выполнить ряд действий.

• Отсоединить клеммы АКБ.
• Ключом Торкс Т20 открутить два винтика крепления кожуха рулевой рейки. Деталь отодвигается и снимается с посадочного места. Делать это нужно предельно осторожно – пластик достаточно хрупкий.
• Далее потребуется освободить пластиковую панель от клипс. Для этого нужно поддеть облицовку плоской отверткой. Также это делается аккуратно.
• Под облицовочной частью расположено еще 4 винта – их нужно выкрутить.
• Теперь можно отключить контактные группы проводов и демонтировать панель с машины.

При повреждении панели ее можно отремонтировать. Пластиковые элементы, не смотря на хрупкость, достаточно легко паяются, а закрепить трещины поможет смесь супер клея и пищевой соды. Также можно использовать классическую эпоксидную смолу.

Итог

Приборка Соул информативна и вопреки большинству узлов, здесь практически не встречаются поломки и заводские дефекты. Информационная часть элемента также продумана до мелочей. Значки и индикаторы расположены в удобных местах и легко считываются водителем.

Оставить отзыв



Органы управления, приборная панель, оборудование салона Kia Soul

2. ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРНАЯ ПАНЕЛЬ, ОБОРУДОВАНИЕ САЛОНА

1. Кнопка запирания/отпирания дверей. 2. Кнопка складывания наружных зеркал заднего вида*. 3. Переключатель управления настройкой наружных зеркал заднего вида. 4. Переключатель централизованного управления замками дверей*. 5. Кнопка блокировки электропривода стеклоподъемников*. 6. Переключатели управления электроприводами стеклоподъемников*. 7. Блок плавких предохранителей. 8. Устройство регулировки угла наклона фар*. 9. Кнопка отключения системы ESP*. 10. Рычаг открывания замка капота. 11. Рулевое колесо. 12. Рычаг регулировки наклона рулевого колеса. 13. Сиденье. 14. Рычаг разблокировки крышки горловины топливного бака.

Примечание:
* — при наличии.

1. Передняя подушка безопасности водителя*. 2. Управление осветительными приборами/указателями поворота. 3. Приборная панель. 4. Управление стеклоочистителями/омывателями. 5. Органы управления системой круиз-контроля*. 6. Современный динамик с подсветкой*. 7. Органы управления вентиляционными отверстиями. 8. Универсальный контейнер*. 9. Кнопка включения системы аварийной сигнализации. 10. Органы управления аудиосистемой*. 11. Система управления микроклиматом*. 12. Рычаг переключения передач*. 13. Обогрев сидений*. 14. Передняя подушка безопасности пассажира*. 15. Перчаточный ящик. 16. Рычаг стояночного тормоза. 17. Тормозная педаль. 18. Педаль газа.

1. Тахометр. 2. Индикаторы указателей поворота. 3. Спидометр. 4. Указатель температуры двигателя. 5. Контрольные и индикаторные лампы. 6. Указатель положения рычага автоматической коробки передач* (только для автомобилей с автоматической коробкой передач). 7. Одометр/одометр поездки*. 8. Указатель уровня топлива.

Примечание:
* — фактическая комбинация приборов в автомобиле может отличаться от изображенной на иллюстрации.

Спидометр показывает скорость движения автомобиля. Он размечен в метрической системе единиц измерения (км/час).

Тахометр показывает примерное значение частоты вращения двигателя автомобиля в оборотах в минуту (об/ мин). Используйте тахометр для правильного выбора моментов переключения передач для предотвращения неустойчивой работы двигателя и его работы на повышенной частоте вращения. При повороте ключа зажигания в положение АСС или ON при выключенном (OFF) двигателе возможно небольшое движение стрелки тахометра. Это нормально и не влияет на точность показаний тахометра при работающем двигателе.

ВНИМАНИЕ
Не допускается работа двигателя на частоте, соответствующей красной зоне тахометра. Это может привести к серьезному повреждению двигателя.

Этот прибор указывает на температуру охлаждающей жидкости в двигателе при положении ON ключа зажигания. Прекратите движение в случае перегрева двигателя.

ВНИМАНИЕ
Если стрелка указателя перемещается за зону нормальной работы по направлению к положению «130 °С/Н», это указывает на наличие перегрева, который может вызвать повреждение двигателя.ВНИМАНИЕ
Никогда не открывайте крышку радиатора при горячем двигателе. Охлаждающая жидкость находится под давлением и может выплеснуться наружу, что приведет к серьезным ожогам. Перед добавлением охлаждающей жидкости в расширительный бачок дождитесь, пока двигатель остынет.

Указатель уровня топлива показывает примерный уровень топлива в топливном баке. В дополнение к указателю уровня топлива на автомобиле предусмотрена контрольная лампа низкого уровня топлива, которая загорается, когда топливный бак почти пуст. На склонах и криволинейных участках дороги из-за перемещения топлива в баке стрелка указателя уровня топлива может колебаться. При этом контрольная лампа низкого уровня топлива может мигать, либо начать гореть постоянно раньше, чем обычно.

ВНИМАНИЕ
Указатель уровня топлива. Выработка всего запаса топлива может подвергнуть опасности людей, находящихся в автомобиле. После того, как загорится контрольная лампа низкого уровня топлива или стрелка на указателе уровня топлива приблизится к точке 0/Е, необходимо как можно скорее остановиться для заправки.ВНИМАНИЕ
Избегайте движения, если уровень топлива очень низкий. Отсутствие топлива может привести к пропуску зажигания и стать причиной чрезмерной нагрузки каталитического нейтрализатора.

Для выбора одометра, счетчика пути А или В необходимо кратковременно (менее одной секунды) нажать на кнопку TRIP.

Одометр показывает полное расстояние, которое проехал автомобиль. Также он может оказаться полезным для определения срока выполнения периодического технического обслуживания.

Примечание:
Запрещается вмешиваться в работу одометра на любом автомобиле с намерением изменения значения его пробега, зарегистрированного на одометре. Такие действия могут привести к отзыву гарантии на автомобиль.

В этом режиме на дисплее отображается расстояние, которое проехал автомобиль с момента последнего обнуления одометра поездки. Удержание кнопки TRIP в нажатом положении более одной секунды, когда дисплей работает в режиме отображения пробега (TRIP А или TRIP В), приводит к обнулению одометра поездки (0.0).

При повороте ключа зажигания в положение ON происходит проверка исправности всех контрольных ламп (не следует запускать при этом двигатель). Любая лампа, которая не загорится, требует проверки у авторизованного дилера компании KIA. После запуска двигателя убедитесь в том, что все контрольные лампы погасли. Если какая-либо из них продолжает гореть, это указывает на возникновение ситуации, требующей внимания. При разблокировании стояночного тормоза должна погаснуть контрольная лампа стояночного тормоза. Контрольная лампа низкого уровня топлива будет продолжать гореть в случае, если запас топлива недостаточен.

Эта контрольная лампа загорается примерно на шесть секунд каждый раз после поворота ключа зажигания в положение ON. Эта лампа загорается также в случае наличия неисправности в системе подушек безопасности. Если эта лампа не загорается или продолжает гореть через 6 секунд после поворота ключа зажигания в положение ON или запуска двигателя, или загорается во время движения автомобиля, необходимо обратиться к авторизованному дилеру компании KIA для проверки состояния системы подушек безопасности.

Эта лампа загорается примерно на четыре секунды после поворота ключа зажигания в положение ON. Она также загорается, когда выключатель передней подушки безопасности переводится в положение OFF, и выключается, когда этот выключатель переводится в положение ON.

ВНИМАНИЕ
В случае неисправности выключателя передней подушки безопасности пассажира, контрольная лампа отключения этой подушки не загорится, и передняя подушка безопасности пассажира раскроется в случае лобового столкновения, даже если выключатель передней подушки безопасности пассажира находится в положении OFF. В такой ситуации необходимо как можно скорее обратиться к авторизованному дилеру компании KIA для проверки состояния выключателя передней подушки безопасности пассажира.

Эта лампа загорается при повороте ключа зажигания в положение ON и гаснет примерно через три секунды, если система исправна. Если эта лампа продолжает гореть после включения зажигания, загорается во время движения, или не загорается после включения зажигания, это указывает на возможную неисправность системы ABS. В такой ситуации необходимо как можно скорее обратиться к авторизованному дилеру компании KIA для проверки состояния автомобиля. Тормозная система автомобиля продолжит функционировать, но без поддержки антиблокировочной системы.

Если во время движения одновременно загораются две контрольные лампы, у автомобиля неисправны и система ABS, и система EBD. В таком случае система ABS и основная тормозная система могут работать в ненормальном режиме. Необходимо как можно скорее обратиться к авторизованному дилеру компании KIA для проверки состояния автомобиля.

ВНИМАНИЕ
Если загораются и продолжают гореть одновременно контрольная лампа системы ABS и контрольная лампа тормозной системы, это означает, что тормозная система автомобиля не будет работать в нормальном режиме. Поэтому Вы можете столкнуться с неожиданной и опасной ситуацией при резком торможении. В таком случае следует избегать езды на высокой скорости и резкого торможения. Как можно скорее обратитесь к авторизованному дилеру компании KIA для проверки состояния автомобиля.

В качестве напоминания для водителя и пассажира на переднем сиденье при включении зажигания контрольные лампы ремней безопасности загораются примерно на шесть секунд. Это происходит независимо от того, пристегнут ремень безопасности или нет.

Эта лампа указывает на низкое давление в системе смазки двигателя. Если она загорится во время движения автомобиля:

1. Аккуратно перестройтесь к краю проезжей части и остановитесь.

2. При выключенном двигателе проверьте уровень масла. Если уровень масла ниже нормы, долейте масло в соответствии с требованиями.

Если эта контрольная лампа продолжает гореть после добавления масла в двигатель, или если масла нет в наличии, обратитесь к авторизованному дилеру компании KIA.

ВНИМАНИЕ
Если не выключить двигатель немедленно после загорания контрольной лампы низкого давления масла в двигателе, это может привести к серьезным повреждениям.
Если во время работы двигателя продолжает гореть контрольная лампа низкого давления масла в двигателе, такая ситуация может привести к серьезным повреждениям. Эта лампа загорается, если давление в системе смазки падает ниже нормы.
В нормальной ситуации она загорается при включении зажигания и затем гаснет после запуска двигателя. Если во время работы двигателя горит лампа, предупреждающая о низком давлении масла, это свидетельствует о наличии серьезной неисправности.
В такой ситуации следует остановить автомобиль, как только для этого представится безопасная возможность, выключить двигатель и проверить уровень масла. Если уровень масла в двигателе ниже нормы, долейте масло до нормы и снова запустите двигатель. Если лампа продолжает гореть во время работы двигателя, немедленно выключите его. В любом случае, если во время работы двигателя продолжает гореть лампа, предупреждающая о низком давлении масла, до того, как запускать двигатель еще раз, необходимо обратиться к авторизованному дилеру компании KIA для проверки состояния автомобиля.

Мигающие зеленые стрелки на приборной панели отображают направление, которое показывают указатели поворотов. Если такая стрелка загорается, но не мигает, мигает чаще обычного или не загорается совсем, то это указывает на неисправность системы указателей поворотов. Для ее устранения следует обратиться к авторизованному дилеру. Указатель также начинает мигать при включенном положении предупредительного переключателя.

Эта лампа загорается при переключении фар на дальний свет или при кратковременном включении дальнего света с помощью ручки управления указателями поворота.

Этот указатель горит при включении ближнего света фар.

Эта лампа загорается при включении передних противотуманных фар.

Индикатор загорается при включении (ON) задних противотуманных фар.

Предупреждение о включении стояночного тормоза

Эта сигнальная лампа светится, если включен стояночный тормоз, а замок зажигания находится в положении START или ON. После отпускания стояночного тормоза эта сигнальная лампа выключается.

Если эта контрольная лампа продолжает гореть, это указывает на низкий уровень жидкости в расширительном бачке тормозной системы. В этом случае:

1. Аккуратно переместитесь в ближайшее безопасное место и остановите автомобиль.

2. При выключенном двигателе немедленно проверьте уровень тормозной жидкости и долейте ее в соответствии с требованиями. После этого проверьте все элементы тормозной системы на наличие утечек.

3. Не допускается продолжение движения автомобиля, если были обнаружены утечки, если контрольная лампа продолжает гореть, или если работа тормозной системы отличается от нормы. Автомобиль следует отбуксировать для проверки тормозной системы и выполнения необходимых ремонтных работ авторизованным дилером компании KIA.

Данный автомобиль оборудован сдвоенной тормозной системой, выполненной по диагональной схеме. Это означает, что даже в случае отказа одной ее магистрали, тормоза на двух колесах автомобиля будут находиться в рабочем состоянии. В такой ситуации для остановки автомобиля потребуется больший ход тормозной педали и большее усилие на ней.

Кроме того, тормозной путь автомобиля, у которого работает только часть тормозной системы, будет больше нормального. При отказе тормозов во время движения автомобиля переключитесь на более низкую передачу для торможения двигателем и остановите автомобиль, как только представится безопасная возможность для этого. Для проверки функционирования контрольной лампы включения стояночного тормоза и низкого уровня тормозной жидкости убедитесь в том, что она горит при повороте ключа зажигания в положение ON.

ВНИМАНИЕ
Управлять автомобилем в то время, когда горит контрольная лампа, опасно. Если контрольная лампа тормозной системы продолжает гореть, немедленно обратитесь к авторизованному дилеру компании К\А для проверки тормозной системы и выполнения ремонта.

Этот индикатор показывает положение рычага переключения автоматической коробки передач.

Данный индикатор включается при деактивации системы повышения передачи.

Эта контрольная лампа указывает на наличие неисправности либо генератора, либо системы зарядки аккумуляторной батареи. Если она загорится во время движения автомобиля:

1. Переместите автомобиль в ближайшее безопасное место.

2. При выключенном двигателе проверьте натяжение ремня привода генератора и отсутствие его разрыва.

3. Если натяжение ремня в норме, неисправность присутствует где-то в системе зарядки аккумуляторной батареи. Как можно скорее обратитесь к авторизованному дилеру компании KIA для устранения неисправности.

Эта контрольная лампа загорается, если дверь багажного отделения закрыта неплотно, при любом положении ключа в замке зажигания.

Эта контрольная лампа загорается, если дверь закрыта неплотно, при любом положении ключа в замке зажигания.

Эта лампа загорается, когда ключ с передатчиком системы иммобилайзера вставляется в замок зажигания и переводится в положение ON для запуска двигателя. После этого можно запустить двигатель. После запуска двигателя эта лампа погаснет. Если эта лампа мигает при ключе зажигании в положении ON до запуска двигателя, необходимо обратиться к авторизованному дилеру компании KIA для проверки системы.

Эта лампа указывает на то, что топливный бак автомобиля почти пуст. В такой ситуации необходимо как можно скорее заправить автомобиль топливом. Продолжение движения при горящей лампе, предупреждающей о низком уровне топлива в баке, или в случае, когда стрелка указателя уровня топлива находится ниже отметки «0», может привести к пропуску момента зажигания в цилиндре двигателя и повреждению каталитического нейтрализатора (при наличии).

Эта контрольная лампа представляет собой часть системы управления двигателем, которая контролирует состояние различных элементов системы снижения токсичности выбросов. Если эта лампа загорается во время движения автомобиля, это указывает на возможное наличие неисправности где-то в данной системе. Кроме того, эта лампа загорается после поворота ключа зажигания в положение ON, а затем гаснет через несколько секунд после запуска двигателя. Если она загорается во время движения автомобиля или не загорается после поворота ключа зажигания в положение ON, необходимо обратиться к ближайшему авторизованному дилеру компании KIA для проверки состояния системы. В общем случае автомобиль может двигаться, но необходимо незамедлительно обратиться к авторизованному дилеру компании KIA для проверки состояния системы.

Продолжительное движение с горящей контрольной лампой неисправности системы снижения токсичности выбросов может привести к повреждению элементов этой системы, что скажется на ходовых характеристиках автомобиля и/или на потреблении топлива.

Если эта лампа загорается, то это говорит о возможном повреждении каталитического нейтрализатора, результатом чего станет потеря мощности двигателя. Необходимо как можно скорее обратиться к авторизованному дилеру компании KIA для проверки системы управления двигателем.

Если контрольная лампа мигает, необходимо обратиться к авторизованному дилеру компании KIA для проверки фильтра твердых частиц (пробег автомобиля с мигающей лампой не должен превышать 50 км).

Эта контрольная лампа загорается при повороте ключа зажигания в положение ON и должна погаснуть в течение примерно трех секунд. Когда система ESP включена, она контролирует условия движения автомобиля. Если условия в норме, контрольная лампа этой системы не горит. При выходе на скользкое дорожное покрытие или при уменьшении сцепления шин с дорогой, система ESP начинает работать. При этом ее контрольная лампа начинает мигать, информируя о работе этой системы. Но в случае неисправности системы ESP лампа загорается и не выключается. В такой ситуации необходимо обратиться в уполномоченный дилерский центр KIA для проверки автомобиля.

Эта контрольная лампа загорается при повороте ключа зажигания в положение ON и должна погаснуть в течение примерно 3 секунд. Для отключения системы ESP нажмите на соответствующую кнопку. Загорится контрольная лампа, указывающая на отключение этой системы. Если эта лампа горит при включенной системе ESP, то в системе возможно наличие неисправности.

Контрольная лампа загорается после установки замка зажигания в положение ON, а затем она гаснет. Данная лампа также загорается при возникновении неисправностей в системе EPS. Если она загорится во время движения автомобиля, обратитесь к авторизованному дилеру KIA для проверки автомобиля.

Контрольная лампа системы круиз-контроля

Эта лампа загорается при включении системы круиз-контроля. Индикатор системы автоматического поддержания скорости движения (круиз-контроль) на панели приборов загорается при нажатии кнопки включения и выключения системы круиз-контроля на рулевом колесе (ON-OFF). При повторном нажатии кнопки включения и выключения системы круиз-контроля (ON-OFF) индикатор гаснет.

Эта лампа загорается при перемещении функционального переключателя системы круиз-контроля (-/SET или RES/+). Контрольная лампа SET системы круиз-контроля на панели приборов загорается при нажатии переключателей (-/SET или RES/+) системы круиз-контроля.

Сигнализатор низкого давления в шинах и позиционный сигнализатор загораются на три секунды при повороте ключа зажигания в положение ON (ВКЛ). Если контрольная лампа не включается, система контроля давления в шинах неисправна. Загорание данных сигнальных ламп также свидетельствует о слишком низком давлении в одной или нескольких шинах. В этом случае необходимо немедленно остановить автомобиль и проверить давление в шинах. Если сигнальная лампа загорается во время движения, немедленно снизьте скорость и остановите автомобиль. Не допускайте экстренного торможения и резких движений рулем. Установите в шинах давление, соответствующее указанному на информационной табличке.

ВНИМАНИЕ
Низкое давление в шинах.
Слишком низкое давление в шинах может привести к потере управления автомобилем и увеличению тормозного пути. Продолжение движения при низком давлении в шинах может привести к перегреву и механическому разрушению шин.

Индикатор неисправности системы TMPS загорается на три секунды при повороте ключа зажигания в положение ON. Если контрольная лампа не загорается или горит непрерывно более трех секунд после включения зажигания, система контроля давления в шинах неисправна. В этом случае необходимо сразу обратиться в уполномоченный дилерский центр KIA для проверки автомобиля. Сигнальная лампа также загорается и продолжает гореть при наличии проблем в системе контроля давления в шинах. В этом случае возможно неправильное определение значения давления системой. Выполните проверку автомобиля у уполномоченного дилера компании KIA.

ВНИМАНИЕ
Безопасное торможение.
Система TPMS не предназначена для оповещения о внезапном повреждении шины, вызванном внешними факторами.
Если поведение автомобиля на дороге становится неустойчивым, немедленно снимите ногу с педали газа, плавно и с небольшим усилием нажмите на педаль тормоза и медленно остановите автомобиль в безопасном месте на дороге.

Если открыть дверь водителя при наличии ключа в замке зажигания (в положении АСС или LOCK), начинает работать соответствующий зуммер. Это необходимо для предотвращения оставления ключей в закрытом автомобиле. Он работает до тех пор, пока ключ не будет вынут из замка зажигания или не будет закрыта дверь водителя.

Эта лампа загорается после поворота ключа зажигания в положение ON. Запуск двигателя возможен после того, как лампа предпускового прогрева погаснет. Время ее свечения зависит от температуры охлаждающей жидкости в двигателе, температуры окружающего воздуха и состояния аккумуляторной батареи.

Примечание:
Если запуск двигателя не будет произведен в течение 10 секунд после завершения предпускового подогрева, ключ в замке зажигания следует ещё раз установить сначала в положение LOCK, а затем в положение ON для повторного включения предпускового подогрева.ВНИМАНИЕ
Если контрольная лампа системы предпускового прогрева продолжает гореть или мигает после того, как двигатель прогрелся, или во время движения, как можно скорее обратитесь к авторизованному дилеру компании KIA для проверки системы.

Эта контрольная лампа загорается примерно через три секунды после поворота ключа в замке зажигания в положение ON или после запуска двигателя, а затем гаснет. Если она загорается во время работы двигателя, это говорит о том, что внутри топливного фильтра накопилась вода. В этом случае удалите воду из топливного фильтра.

ВНИМАНИЕ
Если контрольная лампа топливного фильтра горит, мощность двигателя (скорость автомобиля и частота вращения двигателя в режиме холостого хода) может уменьшиться. Продолжение движения при горящей контрольной лампе топливного фильтра может привести к повреждению узлов и деталей двигателя и системы впрыска Common Rail. В такой ситуации необходимо как можно скорее обратиться к авторизованному дилеру компании KIA для проверки состояния автомобиля.

Система световой аварийной сигнализации должна использоваться всегда при остановке автомобиля в небезопасном месте. Во время аварийной остановки следует сместиться с проезжей части как можно дальше. Включение световой аварийной сигнализации производится нажатием на соответствующую кнопку. В результате начинают мигать все указатели поворота. Система аварийной сигнализации работает, даже если в замке зажигания нет ключа. Для выключения аварийной сигнализации надо еще раз нажать на соответствующую кнопку.

Обозначения на приборной панели

С каждым годом производители устанавливают на автомобили новейшие системы, а также и функциями, которые имеют свои индикаторы и указатели, разобраться в них довольно сложно. К тому же, на автомобилях разных производителей одна и та же функция или система может иметь индикатор, который совсем не похож на индикатор в автомобиле другой марки.

В этом тексте приведен список индикаторов, которые используются в целях оповещения водителя. Не сложно догадаться, что индикаторы зеленого цвета, сообщают о работе той или иной системы. Желтые или красные, как правило, предупреждают о неисправности.

И так рассмотрим все обозначение значков (лампочек) на приборной панели:

Предупредительные индикаторы

Задействован стояночный тормоз, может быть низкий уровень тормозной жидкости, также не исключена вероятность неисправности тормозной системе.

Красный цвет повышенная температура системы охлаждения, синий — пониженная температура. Мигающий указатель — неисправность в электрике системы охлаждения.

Упало давление в системе смазки (Oil Pressure) двигателя. Еще может обозначать низкий уровень масла.

Датчик уровня масла в двигателе (Engine Oil Sensor). Уровень масла (Oil Level) опустился ниже допустимого значения.

Падение напряжения в сети автомобиля, отсутствие заряда аккумулятора, а так же могут быть другие неисправности в системе электроснабжения надпись MAIN характерна для автомобилей с гибридным двигателем.

STOP — сигнальная лампа экстренной остановки. Если горит значок STOP на панели приборов — первым делом проверьте уровень масла и тормозной жидкости, поскольку на многих авто в частности ВАЗ данный сигнальный индикатор может оповещать именно об этих двух проблемах. Так же на некоторых моделях Стоп горит при поднятом ручнике или высокой температуре охлаждающей жидкости. Как правило загорается в паре с другим значком указывающим на проблему более конкретно (если это так, тогда дальнейшее движение с этой неисправностью нежелательно, до выяснения точной причины). На стареньких авто довольно часто может загораться из-за выхода из строя датчика какой то технической жидкости (уровня, давления температуры) или короткого замыкания в контактах панели. На тех автомобилях, где горит значок двигателя с надписью «стоп» внутри (может сопровождаться звуковым сигналом), то в целях безопасности необходимо прекратить движение, ведь это говорит о серьезных проблемах.

Индикаторы, информируют о неисправностях и относятся к системам безопасности

Предупредительный сигнал для водителя, в случае возникновения нештатной ситуации (резкое падение давления масла или незакрытая дверь и т.д.), обычно сопровождается пояснительным текстовым сообщением на дисплее приборной панели.

Расшифровка значения красного треугольника с восклицательным знаком внутри, по сути, аналогична предыдущему красному треугольнику, разница лишь в том, что на некоторых автомобиля может сигнализировать о прочих неисправностях в число которых может входить: SRS, ABS, система зарядки, давление масла, уровень ТЖ или нарушение регулировки распределения тормозного усилия между осями и еще некоторых других неполадках не имеющих собственной индикации. В некоторых случаях горит если плохой контакт разъема приборной панели или при перегорании какой то из лампочек. Когда он появился нужно обращать на возможные надписи на панели и другие появившиеся индикаторы. Лампочка такого значка загорается при включении зажигания, но должна гаснуть после запуска двигателя.

Сбой в электронной системе стабилизации.

Неисправности подушки системы пассивной безопасности (Supplemental Restraint System — SRS).

Индикатор оповещает об отключении подушки безопасности впереди сидящего пассажира (Side Airbag Off). Индикатор, отвечающий за подушку безопасности пассажира (Passenger Air Bag), данный индикатор отключится автоматически если на сиденье сядет взрослый человек, а индикатор AIRBAG OFF сообщает о неисправности в системе.

Не работает система боковых подушек безопасности (Roll Sensing Curtain Airbags — RSCA), которые срабатывают при опрокидывании машины. Все склонные к опрокидыванию автомобили оборудованы такой системой. Поводом для отключения системы может стать езда по бездорожью, большие крены кузова могут спровоцировать срабатывание датчиков системы.

Вышла из строя система предаварийной безопасности (Pre Collision or Crash System — PCS).

Индикатор активации иммобилайзера или противоугонной системы. Когда горит желтая лампочка «машинка с ключом», — это говорит что активирована система блокировки двигателя и она должна тухнуть когда установлен правильный ключ, а если этого не происходит, то либо неисправность системы иммо, либо ключ потерял связь (не распознан системой). Таким образом, ряд значков с машинкой замком или ключом предупреждает о неисправностях противоугонной системы или о сбое в ее работе.

Данный значок красного мяча на центральном дисплее панели приборов (зачастую на тойотах или дайхатсу, а также других авто), так само как и предыдущий вариант индикаторов, обозначает, что активировалась функция иммобилайзера и произошла противоугонная блокировка двигателя. Лампочка индикатора «иммо» начинает моргать сразу же после того, как был вынут ключ из замка зажигания. При попытке включения, лампочка горит 3 секунды, а затем должна тухнуть если код ключа был удачно распознан. Когда код не прошел верификацию, то лампочка будет продолжать моргать. Постоянного горение может говорить об неисправности системы

Красная лампочка шестеренки с восклицательным знаком внутри — сигнализатор неисправности силового агрегата или АКПП (при неисправной электронной системе контроля передач). А значок желтого колесика с зубцами, говорит конкретно о выходе из строя деталей коробки передач или перегреве, свидетельствует, что АКПП работает в аварийном режиме.

Описание значения красного гаечного ключа (симметричный, с рожками по концам) нужно смотреть в руководстве по эксплуатации авто дополнительно.

Значок говорит о проблеме со сцеплением. Чаще всего встречается на спортивных автомобилях и сигнализирует о том, что присутствует неисправность в одном из узлов трансмиссии, так же, причиной появления данного индикатора на панели, может стать перегрев сцепления. Есть опасность, что автомобиль станет неуправляемым.

Температура в АКПП превысила допустимую температуру (Automatic Transmission — A/T). Продолжать движение крайне не рекомендуется до тех пор, пока АКПП не охладится.

Электрическая неисправность в АКПП (Automatic Transmission — AT). Продолжать движения не рекомендуется.

Индикатор режима блокировки АКПП (A/T Park — P) при позиции «P» «паркинг» часто устанавливается на автомобили, оснащенные полным приводом и имеющие понижающий ряд в раздаточной коробке. АКПП блокируется тогда, когда переключатель режимов полного привода расположен в позиции (N).

Значок на панели в виде нарисованной АКПП и надписи “auto” может загораться в нескольких случаях — низкий уровень масла в АКПП, слабое давление масла, высокая температура, возникла неисправность датчиков, неисправность эл. проводки. Зачастую правило, в таких случаях, коробка уходит в аварийный режим (вкл. 3-я передача).

Индикатор shift up — лампочка сигнализирующая необходимость переключения на повышенную передачу для максимальной экономии топлива.

Неисправность в электро- или гидроусилителе руля.

Активирован ручной тормоз.

Уровень тормозной жидкости опустился ниже допустимого.

Неисправность в системе ABS (Antilock Braking System) или данная система отключена намеренно.

Износ тормозных колодок достиг предельного уровня.

Система распределения тормозных усилий неисправна.

Поломка системы электрического стояночного тормоза.

При включенном зажигании информирует о необходимости нажатия педали тормоз, для того, чтобы разблокировать переключатель передач АКПП. На некоторых машинах с автоматической коробкой, сигнализирование про необходимость нажать педаль тормоза перед запуском двигателя или перед переключением рычага, также может осуществляться изображением ботинка на педали (без оранжевой окружности) или таким же значком только зеленого цвета.

Похожий на предыдущий желтый индикатор с изображением ноги, только без дополнительных закругленных линий по бокам, имеет уже другое значение – нажмите на педаль сцепления.

Предупреждает о падение давления воздуха более чем на 25% от номинального значения, в одном или нескольких колесах.

При запущенном моторе предупреждает о необходимости диагностики мотора и его систем. Может сопровождаться отключением некоторых систем автомобиля до тех пор, пока не будут устранены неисправности. Система EPC контроля мощности (Electronic Power Control — ) при обнаружении неисправности в моторе принудительно снизит подачу топлива.

Зеленый индикатор системы Start-Stop говорит о том, что двигатель заглушен, а желтый о неисправности в системе.

Снижение мощности мотора по каким-либо причинам. Остановка мотора и перезапуск примерно через 10 секунд иногда может решить проблему.

Неполадки в электроники трансмиссии или работе двигателя. Может информировать о неисправности системы впрыска или иммобилайзера.

Загрязнен или вышел из строя кислородный датчик (лямбда-зонд). Продолжать движение не желательно, так как этот датчик оказывает прямое влияние на работу системы впрыска.

Перегрев или неисправность каталитического нейтрализатора. Обычно сопровождается падением мощности двигателя.

Необходимо проверить крышку топливного бака.

Информирует водителя о включении другого индикатора или о появлении нового сообщения на дисплее панели приборов. Сигнализирует о потребности выполнить какие-то сервисные функции.

Сообщает, что водитель должен обратиться к инструкции по эксплуатации авто, чтобы расшифровать сообщение, появившееся на дисплее приборной панели.

В системе охлаждения двигателя уровень охлаждающей жидкости ниже допустимого.

Вышла из строя электронная дроссельная заслонка (ETC).

Отключена или неисправна система слежения (Blind Spot — BSM) за невидимыми зонами.

Подошло время для проведения планового техобслуживания автомобиля, (OIL CHANGE) смены масла и т.д. В некоторых автомобилях первый индикатор указывает на наличие более серьезных проблем.

Воздушный фильтр системы впуска двигателя загрязнен, необходима его замена.

В системе ночного видения возникла неисправность (Night View)/перегорели инфракрасные датчики.

Выключена повышающая передача «овердрайв» (Overdrive — O/D) в АКПП.

Системы помощи в критических ситуациях и стабилизации

Индикаторы антипробуксовочной системы (Traction and Active Traction Control, Dynamic Traction Control (DTC), Traction Control System (TCS)): зеленый информирует, о том, что система работает в данный момент; желтый — система отключена или в ее работе произошел сбой. Так как она связана с тормозной системой и системой подачи топлива, то неисправности в данных системах могут вызвать ее отключение.

Системы помощи при экстренном торможении (Electronic Stability Program — ESP) и стабилизации (Brake Assist System — BAS) взаимосвязаны. Этот индикатор информирует о неполадках в одной из них.

Поломка в системе кинетической стабилизации подвески (Kinetic Dynamic Suspension System — KDSS).

Индикатор горного тормоза сигнализирует об активации вспомогательной системы торможения. Выключатель функции дополнительного тормоза при спуске с горы или гололеде находится на ручке подрулевого переключателя. Чаще всего такая функция присутствует на автомобилях Хюндай HD и Тойота Дюна. Вспомогательный горный тормоз рекомендуется использовать в зимнее время либо при крутом спуске на скорости не менее 80 км/ч.

Индикаторы системы спуска/подъема с горы, системы поддерживания постоянной скорости и системы помощи при трогании с места.

Система стабилизации (Stability Control) отключена. Также она автоматически деактивируется при горящем индикаторе «Check Engine». Каждый производитель систему стабилизации называет по разному: Automatic Stability Control (ASC), AdvanceTrac, Dynamic Stability and Traction Control (DSTC), Dynamic Stability Control (DSC), Interactive Vehicle Dynamics (IVD), Electronic Stability Control (ESC), StabiliTrak, Vehicle Dynamic Control (VDC), Precision Control System (PCS), Vehicle Stability Assist (VSA), Vehicle Dynamics Control Systems (VDCS),Vehicle Stability Control (VSC) и т.д. При обнаруживание скольжение колес, при помощи системы тормозов, управления подвеской и подачи топлива, система стабилизации выравнивает автомобиль на дороге.

Индикатор системы стабилизации Electronic Stability Program (ESP) или Dynamic Stability Control (DSC). На автомобилях некоторых производителей, этот индикатор обозначает дифференциал с электронной блокировкой Electronic Differential Lock (EDL) и антипробуксовочную систему Anti-Slip Regulation (ASR).

Системе необходима диагностика или задействован полный привод.

Сбой в системе помощи при экстренном торможении Brake Assist System (BAS). Данный сбой влечет за собой деактивацию системы Electronic Anti-Slip Regulation (ASR).

Деактивирована система интеллектуальной помощи при экстренном торможении (Intelligent Brake Assist — IBA), данная система способна до столкновения самостоятельно задействовать тормозную систему при возникновении препятствия в опасной близости от автомобиля. Если система включена, а индикатор светится, значит загрязнились или вышли из строя лазерные датчики системы.

Индикатор, информирующий водителя о том, что зафиксировано скольжение машины и система стабилизации начала работу.

Система стабилизации не функционирует или неисправна. Автомобиль управляется нормально, но помощь электроники отсутствует.

Индикаторы дополнительных и специальных систем

Отсутствует/присутствует электронный ключ в машине.

Первый значок — электронный ключ отсутствует в автомобиле. Второй — ключ найден, но батарее ключа необходима замена.

Активирован режим «Снег» (Snow Mode), данный режим поддерживает повышенные передачи при трогании с места и движение.

Индикатор, предлагающий водителю отдохнуть от вождения. На некоторых автомобилях сопровождается текстовым сообщением на дисплее или звуковым сигналом.

Информирует об опасном сокращении расстояния до идущего впереди автомобиля или о том, что на пути следования появилось препятствия. На некоторых автомобилях может быть частью системы «Круиз-контроль».

Индикатор легкого доступа в машину, оборудован системой регулировки высоты положения кузова над дорогой.

Активирован адаптивный круиз-контроль (Adaptive Cruise Control — ACC) или круиз-контроль (Cruise Control), система поддерживает необходимую скорость, для того, чтобы сохранить безопасную дистанцию до идущего впереди автомобиля. Мигающий индикатор информирует на неисправность системы.

Лампа-индикатор включения обогрева заднего стекла. Лампа горит когда включено зажигание, указывает на то что обогревается заднее стекло. Включается соответствующей кнопкой.

Тормозная система активирована (Brake Hold). Растормаживание произойдет после того, как будет нажата педаль газа.

Комфортный режим и спортивный режим работы амортизаторов (Sport Suspension Setting / Comfort Suspension Setting).

На автомобилях оборудованных пневматической подвеской, данный индикатор указывает высоту положения кузова над дорогой. Высшее положение в данном случае (HEIGHT HIGH).

Такой значок сигнализирует о неисправности динамической подвески автомобиля. Если индикатор пневмоамортизатора со стрелочками горит — значит что неисправность определена, но двигаться можно, правда только в одном положении подвески. Зачастую проблема может крыться в неисправности компрессора пневмоподвески из-за: перегрева, замыкания на обмотке электродвигателя, электро-пневмоклапана, датчика высоты подвески или осушителя пневмосистемы. А если такой значок подсвечивается красным, то неисправность динамической подвески, серьезная. Таким авто управляйте осторожно и посетите сервис, дабы получить квалифицированную помощь. Поскольку проблема может быть в следующем: утечка гидравлической жидкости, выход из строя соленоидов гидроблока системы активной стабилизации или неисправности акселерометра.

Check Suspension — CK SUSP. Сообщает о вероятных неисправностях в ходовой части, предупреждает о необходимости ее проверки.

Неисправна или отключена система предупреждения столкновений (Collision Mitigation Brake System — CMBS), причиной может стать загрязнение датчиков-радаров.

Активирован режим движения с прицепом (Tow Mode).

Система помощи при парковке (Park Assist). Зеленый цвет — система активна. Желтый — произошел сбой в работе или загрязнились датчики системы.

Индикатор системы отслеживания полосы движения (Lane Departure Warning Indicator — LDW, Lane Keeping Assist — LKA, или Lane Departure Prevention — LDP). Желтый мигающий цвет индикатора предупреждает о том, что автомобиль смещается со своей полосы влево или вправо. Иногда сопровождается звуковым сигналом. Желтый немигающий указывает на неисправность. Зеленый система включена.

Поломка в системе «Start/Stop», которая способна в целях экономии топлива глушить мотор, при остановке на красный сигнал светофора, и запускать двигатель снова нажатии на педаль газа.

Активирован режим экономии топлива.

Автомобиль переведен в режим экономичного движения (ECO MODE).

Подсказывает водителю, когда лучше переключиться на повышенную передачу, в целях экономии топлива, присутствует на автомобилях, на которых установлена механическая КПП.

Трансмиссия перешла в режим заднего привода.

Трансмиссия в режиме заднего привода, но в случае необходимости, электроникой автоматически включается полный привод.

Индикатор двух желтых шестеренок можно увидеть на приборной доске Камаза, когда они горят, это свидетельствует что активирован высший диапазон демультипликатора (понижающий редуктор).

Режим полного привода задействован.

Активирован режим полного привода с понижающим рядом в раздаточной коробке.

Центральный дифференциал заблокирован, автомобиль в режиме «жесткого» полного привода.

Задний межколесный дифференциал заблокирован.

Полный привод деактивирован — первый индикатор. В полном приводе обнаружена неисправность — второй.

При запущенном двигателе может информировать о неполадках системы полного привода (4 Wheel Drive — 4WD, All Wheel Drive — AWD), может сообщать о несовпадении диаметра колес задней и передней оси.

Неисправность системы полного привода (Super Handling — SH, All Wheel Drive — AWD). Вероятно перегрелся дифференциал.

Температура масла в заднем дифференциале превысила допустимую (Rear Differential Temperature). Желательно остановиться и подождать, когда дифференциал охладится.

При запущенном моторе информирует о том, что возникла неисправность в системе активного подруливания (4 Wheel Active Steer — 4WAS).

Неисправность, связанная с системой активного подруливания задних колес (Rear Active Steer — RAS) или система деактивирована. Неисправность в системе двигателя, подвески или тормозов могут вызвать отключение RAS.

Функция трогания с места с повышенной передачи активирована. Часто используется на автомобилях с автоматической КПП, при езде по скользкому дорожному покрытию.

Данный индикатор загорается на несколько секунд, после того, как было включено зажигание, установлен на автомобилях, которые оборудованные вариатором (Continuously Variable Transmission — CVT).

Поломка рулевого управления, с переменным передаточным числом (Variable Gear Ratio Steering — VGRS).

Индикаторы системы переключения режимов движения «SPORT», «POWER», «COMFORT», «SNOW» (Electronic Throttle Control System — ETCS, Electronically Controlled Transmission — ECT, Elektronische Motorleistungsregelung, Electronic Throttle Control). Может изменять настройки подвески, АКПП и двигателя.

Режим «POWER» (PWR) активирован, на автоматической КПП, при данном режиме переключения «наверх» происходят позже, что позволяет максимально увеличить обороты двигателя до более высоких, соответственно, это позволит Вам получить большую выходную мощность. Может изменять настройки подачи топлива и подвески.

Индикаторы, которыми оборудованы электромобили/гибриды

Неисправность главной батареи или в контуре высокого напряжения.

Сообщает о неисправности системы электропривода автомобиля. Смысл такой же, что и у «Check Engine».

Индикатор, информирующий о низком уровне заряда высоковольтной батареи.

Требуется подзарядка батарей.

Информирует о значительном снижение мощности.

Батареи в процессе зарядки.

Гибрид в режиме движения на электротяге. EV (electric vehicle) MODE.

Индикатор сообщает о том, что автомобиль готов к движению (Hybrid Ready).

Неисправна система внешнего звукового предупреждения пешеходов о приближении автомобиля.

Индикатор сообщающий, что обнаружена критическая (красный цвет) и не критическая (желтый цвет) неисправность. Встречается в электромобилях. Иногда имеет возможность понизить мощность, или остановить двигатель. Если индикатор светится красным, движение продолжать категорически не рекомендуется.

Индикаторы, которыми оборудованы дизельные автомобили

Активированы свечи накаливания. Индикатор должен гаснуть после прогрева, отключения свечей.

Индикаторы фильтра макрочастиц (сажевого фильтра) Diesel Particulate Filter (DPF).

Нехватка жидкости (Diesel Exhaust Fluid — DEF) в системе выхлопа, данная жидкость необходима для каталитической реакции очищения отработавших газов.

Неисправность в системе очистки выхлопных газов, причиной загорания индикатора может стать слишком высокий уровень эмиссии.

Индикатор сообщает, что в топливе присутствует вода (Water in Fuel), также может сообщать о необходимости обслуживания системы очистки топлива (Diesel Fuel Conditioning Module — DFCM).

Лампочка ЕDC на панели приборов — сигнализирует про неисправность в системе электронного управления впрыска топлива (Electronic Diesel Control). Автомобиль может глохнуть и не заводится, а может и работать, но со значительно меньшей мощностью, в зависимости от того какая именно случилась неисправность по которой ошибка EDC загорелась. Чаще всего такая проблема возникает по причине забитого фильтра топлива, неисправного клапана на топливном насосе, неисправность форсунки, завоздушивании ТС и ряда других проблем которые могут быть и не в топливной системе.

Индикатор неисправности в электронных систем авто или наличие воды в дизтопливе.

Индикатор необходимости замены ремня ГРМ. Горит при включении зажигания, информируя о исправности, а при запуске мотора гаснет. Информирует когда приближается рубеж 100 000 км, и сигнализирует что пора менять ремня ГРМ. Если лампа горит при работе мотора, а на спидометре и близко нет 100 000 км, значит ваш спидометр скручен.

Индикаторы внешних световых приборов

Индикатор активации наружного освещения.

Не работает одна или более ламп наружного освещения, причиной может стать неисправность в цепи.

Дальний свет включен.

Информирует о том, что система автоматического переключения между дальним и ближним светом активирована.

Неисправность системы авторегулировки угла наклона света фар головного света.

Система адаптивных фар (Adaptive Front-lighting System — AFS) отключена, если индикатор мигает, значит обнаружена неисправность.

Активна система автовключения фар ближнего света в дневное время (Daytime Running Lamps — DRL).

Неисправность одной или более ламп стоп-сигнала/заднего фонаря.

Габаритные огни включены.

Противотуманные фары включены.

Задние противотуманные фары включены.

Активирован сигнал поворота или аварийная сигнализация.

Дополнительные индикаторы

Напоминает о том, что ремень безопасности не пристегнут.

Не закрыт багажник/капот/дверь.

Открыт капот автомобиля.

Неисправность привода складной крыши кабриолета.

Топливо на исходе.

Показывает что заканчивается газ (для авто оборудованных с завода системой ГБО).

На исходе жидкость в омывателе ветрового стекла.

Подсветка приборной панели Kia Soul Avon IN



Универсальный компактный автомобиль, такой как Kia Soul, — отличный выбор для путешествий по Эйвону, Индианаполису и Плейнфилду. Он предлагает надежную работу и спортивный стиль для вашего вождения. Помимо того, что вы должны чувствовать себя уверенно во время вождения, важно также быть в курсе событий. Вы видели, как значки на приборной панели загораются при первом включении зажигания, но что, если они продолжают гореть после этого или загораются в середине поездки? Что они все означают?

Вот почему полезно всегда иметь под рукой световод приборной панели Kia Soul, чтобы быть в курсе всей информации о поездке, которую спортивный Soul предоставляет вам в режиме реального времени, и быстро находить нужные ответы.



Сигнальная лампа подушки безопасности

Начиная с левой стороны панели приборов, вы увидите изображение, на котором изображен сидящий человек, вид сбоку. Прямо перед сидящим будет большой круг. Этот кружок обозначает подушку безопасности, а свет указывает на наличие проблемы с системой подушек безопасности SRS.

Сигнальная лампа ремня безопасности

Прямо над сигнальной лампой подушки безопасности вы увидите похожее изображение, на этот раз с видом вперед человека, сидящего в кресле с пристегнутым ремнем безопасности. Это указывает на то, что ремень безопасности водителя не пристегнут.

Стояночный тормоз и тормозная жидкость

Справа от сигнальной лампы подушки безопасности вы увидите свет со словом BRAKE, написанным заглавными буквами, с двумя кругами над текстом. В одном круге будет восклицательный знак (!) и заглавная (P) в другом. Этот индикатор загорается всякий раз, когда включен стояночный тормоз. Если он остается включенным после отключения стояночного тормоза, это, вероятно, означает, что в вашем автомобиле мало тормозной жидкости.

Сигнальная лампа системы зарядки

Рядом с сигнальной лампой тормозной жидкости находится квадратный индикатор, который выглядит как аккумулятор автомобиля с символами плюс (+) и минус (-). Это сигнальная лампа системы зарядки. Обычно это означает неисправность генератора или, если вы едете на Kia Soul Hybrid, электрической системы зарядки.

Сигнальная лампа давления масла в двигателе

Под индикатором системы зарядки вы увидите индикатор со значком, который выглядит как масленка, из которой вытекает единственная капля. Это сигнальная лампа давления масла в двигателе, и это означает, что у вас низкое давление масла. Это происходит, когда вашему автомобилю требуется масло либо из-за низкого уровня масла, либо из-за просроченной замены масла.

Лампа электронного контроля устойчивости

Подойдя к правой стороне комбинации приборов, вы увидите индикатор с автомобилем и волнистыми линиями под ним. Когда этот индикатор горит, это означает, что ваш электронный контроль устойчивости (ESC) неисправен.
Важно отметить, что прямо рядом с этим светом находится почти такой же, на котором есть слово OFF. Этот индикатор загорается только тогда, когда вы отключаете систему ESC вручную, нажимая кнопку ESC OFF.

Антиблокировочная система тормозов



Справа от индикаторов ESC находится круг, заключенный в скобки. Внутри круга буквы ABS. Это означает, что в вашей антиблокировочной тормозной системе возникла неисправность. Ваши обычные тормоза по-прежнему будут функционировать, но не будут иметь полной функциональности антиблокировочной тормозной системы.

Предупреждающий индикатор открытой крышки топливного бака

В нескольких дюймах над лампочкой ABS вы увидите поперечное сечение автомобиля с отсутствующим элементом и чем-то похожим на пробку вокруг недостающего элемента. Это просто дает вам знать, что крышка бензобака не затянута надежно.



Расписание обслуживания Kia Soul в Энди Море KIA в Эйвоне, Индиана. Мы надеемся, что это руководство по освещению приборной панели Kia Soul дало некоторое представление о некоторых из наиболее важных и часто задаваемых вопросов о сигнальных лампах. Если какой-либо из этих индикаторов продолжает гореть после того, как двигатель работает более шести секунд, остановите автомобиль и обратитесь к руководству по эксплуатации. Если вы живете или работаете в Индианаполисе, Эйвоне или Плейнфилде и видите какой-либо из этих индикаторов, предупреждающих вас о неисправности вашего Kia Soul, немедленно свяжитесь с Andy Mohr KIA, чтобы запланировать обслуживание.

• Поиск нового инвентаря
• Поиск использованного инвентаря
• Служба расписания

Гарантия включает 10 лет/100 000 миль на трансмиссию и 5 лет/60 000 миль на базовую. Все гарантии и помощь на дороге ограничены. Подробную информацию о гарантии см. у продавца.

Предоставляя свою информацию, вы соглашаетесь с тем, что Andy Mohr Automotive свяжется с вами по телефону, электронной почте и/или в текстовом сообщении на указанный вами номер или адрес электронной почты; включая автоматизированные коммуникации. Вам не нужно давать согласие, чтобы получить какой-либо из наших продуктов или услуг. Могут применяться тарифы на передачу сообщений и данных.

• Copyright © 2022, DealerOn | Карта сайта | Конфиденциальность | Энди Мор Киа | 8789 E US Hwy 36, Avon, IN 46123 | Отдел продаж: +1-317-588-8003+1-317-342-8160 | www.kia.com

Индикаторы на приборной панели

Главная Блог Сервисные индикаторы на приборной панели

18 июня 2019 г., Бретт Питерс

В среднем человек проводит в автомобиле до 17 600 минут в год. В какой-то момент в это время на приборной панели загорится значок.

Когда это произойдет, мы хотим, чтобы вы знали, что может происходить внутри вашего автомобиля. Следующая предоставленная информация поможет вам понять, что обозначает каждый индикатор и что они означают, когда загораются. Если вы обнаружите, что один из этих индикаторов загорелся, вы всегда можете записаться на прием в наш отдел обслуживания в любое время здесь.

Сигнальная лампа подушки безопасности – подушка безопасности есть не только в каждом автомобиле, но и является важной функцией безопасности. Индикатор подушки безопасности загорается при неисправности дополнительной удерживающей системы (SRS). Система SRS работает как с подушкой безопасности, так и с ремнем безопасности. Если подушка безопасности не работает должным образом, то она потенциально может не раскрыться, если вы попали в аварию. Если этот индикатор загорается, вам необходимо как можно скорее доставить ваш автомобиль к ближайшему сертифицированному дилеру Kia и осмотреть его.

Индикатор непристегнутого ремня безопасности — Наряду с подушкой безопасности, ремень безопасности также является важным элементом безопасности, и по закону необходимо пристегиваться каждый раз, когда вы куда-то едете. Этот индикатор загорается, когда ремень безопасности не пристегнут. Значок будет мигать и издавать звуковой сигнал до тех пор, пока два передних ремня безопасности не будут пристегнуты. Это не означает, что заднее сиденье не нужно пристегивать, но свет погаснет после того, как будут пристегнуты два передних ремня. Если лампочка не гаснет, значит, скорее всего, датчик неисправен, и его нужно снять и осмотреть.

Сигнальная лампа стояночного тормоза и тормозной жидкости — Эта лампа загорается при включении стояночного тормоза и при низком уровне тормозной жидкости в бачке. Если этот индикатор загорается, а ваш стояночный тормоз не включен, вам следует немедленно прекратить движение. После остановки заглушите автомобиль и проверьте уровень тормозной жидкости. Если он низкий или вы видите утечку, вызовите техпомощь на дороге и отбуксируйте автомобиль к ближайшему авторизованному дилеру Kia.

Антиблокировочная тормозная система (ABS) — ABS работает, предотвращая блокировку колес во время торможения, тем самым помогая сохранить контакт с дорожным покрытием. Если загорается лампочка АБС, это означает, что АБС вышла из строя. Обычная тормозная система по-прежнему работает без помощи антиблокировочной тормозной системы, но вам нужно будет доставить свой автомобиль к авторизованному дилеру Kia для проверки.

Контрольная лампа электронного распределения тормозных усилий

— Этот сигнализатор означает, что сигнализатор стояночного тормоза и сигнализатор АБС горят одновременно. Когда это произойдет, тормозная система не будет работать, и вы можете столкнуться с неожиданными ситуациями при попытке резко затормозить. В этом случае следует снизить скорость и воздержаться от резкого торможения, а затем доставить автомобиль к авторизованному дилеру Kia.

  Электронный стояночный тормоз (EPB) — значок загорается при включении EPB. Если вы выключите EPB, а индикатор все еще горит, значит, в EPB возникла неисправность, и его необходимо проверить у авторизованного дилера Kia.

Сигнальная лампа электронного усилителя рулевого управления (EPS) – Если ваше рулевое управление становится тяжелым и загорается следующая лампа, это, скорее всего, означает, что ваш усилитель рулевого управления вышел из строя. Вы по-прежнему можете управлять своим автомобилем, но вам придется прилагать больше усилий, чтобы повернуть руль. Доставьте свой автомобиль к авторизованному дилеру Kia, если вы видите, что этот индикатор горит, или вы прилагаете больше усилий, чем обычно, чтобы повернуть руль.

Контрольная лампа неисправности — более известен как индикатор проверки двигателя. Если индикатор горит, вы можете продолжать движение, но его нужно проверить как можно скорее. Если индикатор загорается и мигает, вам необходимо немедленно остановиться, заглушить автомобиль и вызвать техпомощь на дороге, чтобы отбуксировать его к авторизованному дилеру Kia. Этот индикатор может означать повреждение системы контроля выбросов, каталитического нейтрализатора или самого двигателя. Если этот индикатор загорается, лучше всего проверить его у сертифицированного дилера Kia, чтобы понять, что может происходить.

Сигнальная лампа системы зарядки — эта лампа загорается при неисправности электрической системы зарядки, более известной как аккумулятор, или генератора переменного тока. Если этот индикатор загорается, как можно скорее прекратите движение или остановитесь и выключите двигатель. Вызовите эвакуатор, чтобы отвезти вас к сертифицированному дилеру Kia.

Индикатор давления масла в двигателе — Этот индикатор загорается, когда давление масла в двигателе низкое. В этом случае необходимо остановить автомобиль и заглушить его. Проверьте уровень масла, и если уровень низкий, добавьте масло. Если вы сделаете это, а индикатор все еще горит, доставьте свой автомобиль к авторизованному дилеру Kia для осмотра автомобиля. Если индикатор горит, и ваш двигатель начинает перегреваться, не ездите на нем. Это может привести к повреждению двигателя, поэтому вам снова придется обратиться к авторизованному дилеру Kia.

Главный сигнализатор — загорается при неисправности светодиодной фары, неисправности лампы или неисправности системы управления дальним светом. Это может произойти, когда горят и другие индикаторы; его можно использовать, чтобы сообщить вам, что что-то неисправно, поэтому посмотрите, какие другие индикаторы горят.

Автономная сигнальная лампа экстренного торможения (AEB) — AEB — это новая функция безопасности. Когда эта функция включена, автомобиль автоматически останавливается, если водитель не реагирует в экстренной ситуации, чтобы предотвратить лобовое столкновение. Если этот индикатор загорается, это означает, что в системе AEB возникла неисправность, и ее следует доставить к авторизованному дилеру Kia для проверки.

Система удержания в полосе движения (LKA)

— Эта функция помогает вам оставаться в очереди во время вождения. Значок будет белым при включении, а затем станет зеленым во время движения. Если вы выйдете из очереди на дороге, вы услышите звуковой сигнал, и значок будет мигать, пока вы не вернетесь в очередь. В случае неисправности LKA значок становится желтым. Затем вы должны отвезти его к вашему дилеру Kia для проверки.

Сигнальная лампа низкого давления в шинах — Эта лампа загорается, когда одна или несколько шин значительно опущены. Значок будет постоянно мигать в случае неисправности системы контроля давления в шинах (TPMS). Если у вас низкая шина, вам необходимо как можно скорее накачать шины воздухом. Если этого не сделать, можно повредить шины и колеса. Если после заполнения шин воздухом и проезда нескольких миль значок все еще горит, вам необходимо доставить автомобиль к местному сертифицированному дилеру Kia.

Сигнальная лампа низкого уровня топлива — загорается, когда топливный бак почти пуст. Если загорается индикатор топливного бака, заправьте автомобиль как можно скорее. Если вы едете с горящим индикатором или ниже нуля (E), вы можете повредить каталитический нейтрализатор и вызвать пропуски зажигания в двигателе.

Сигнальная лампа полного привода — указывает на проблему с полным приводом (AWD). Вам нужно будет проверить это у официального дилера Kia.

Индикатор блокировки полного привода — Этот индикатор загорается при нажатии кнопки и гаснет при повторном нажатии кнопки. Этот режим предназначен для увеличения мощности при движении по снегу, мокрому асфальту или для движения по бездорожью.

Световой индикатор электронного контроля устойчивости (ESC) — Более известный как контроль тяги, этот значок загорается при возникновении проблем с электронным контролем устойчивости (ESC). Он будет мигать, когда ESC работает.

Световой индикатор отключения электронного контроля устойчивости — иначе известный как индикатор отключения контроля тяги, загорается при отключении ESC.

Сигнальная лампа приоткрытой двери – Указывает, что дверь открыта.

Сигнальная лампа открытой двери багажника — Указывает, когда дверь багажника открыта.

Индикатор иммобилайзера – Сообщает, что в автомобиле нет смарт-ключа. Вы не можете завести машину, когда горит этот индикатор. Этот индикатор будет мигать при низком уровне заряда батареи в смарт-ключе или при неисправности системы иммобилайзера.

Сигнальная лампа жидкости омывателя – Эта лампа загорается при низком уровне жидкости омывателя. Если индикатор продолжает гореть, а жидкость омывателя заполнена, значит, что-то не так с датчиком, и его необходимо проверить у авторизованного дилера Kia.

Индикатор круиз-контроля – Загорается при включенном круиз-контроле.

Индикатор указателя поворота — загораются и мигают при включении указателя поворота. Если индикатор не мигает, а горит, мигает чаще, чем обычно, или вообще не горит, то, скорее всего, возникла неисправность, и вам необходимо доставить автомобиль к официальному дилеру Kia.

Индикатор дальнего света – Значок горит, когда фары включены и находятся в положении дальнего света.

Световой индикатор — когда включены задние фонари или фары, этот значок загорается.

Контрольная лампа передних противотуманных фар – Когда включены передние противотуманные фары, лампа загорается.

Световой индикатор ECO – При выборе экономичного режима загорается слово ECO. Этот режим помогает повысить эффективность использования топлива за счет управления параметрами двигателя и коробки передач. Эффективность использования топлива зависит от ваших привычек вождения и дорожных условий.

Световой индикатор режима SPORT – При выборе спортивного режима загорается слово SPORT. Режим SPORT фокусируется на динамичном вождении, автоматически настраивая рулевое колесо, двигатель и коробку передач. Этот режим может снизить эффективность использования топлива.

Световой индикатор режима SMART — При выборе интеллектуального режима загорается слово SMART. Этот режим автоматически настраивает режим вождения в соответствии с вашими привычками вождения.

Если вам нужна дополнительная информация о различных режимах вождения, ознакомьтесь с записью в нашем блоге о различных режимах здесь.

Многие значки появляются во время вождения, но всегда есть и другие, на которые вы можете обратить внимание. В вашем руководстве по эксплуатации также будет вся эта информация. Если у вас больше нет руководства пользователя, вы всегда можете ознакомиться с нашим блогом руководства пользователя здесь. И, конечно же, если вы чувствуете, что готовы приобрести новый автомобиль, ознакомьтесь с нашим замечательным ассортиментом Kia!

Посмотрите наше видео о различных иконках здесь!

Размещено в: Служба

---

У вас есть вопрос или идея, о которой вы хотели бы рассказать в блоге?
Заполните эту простую форму.

Вы автолюбитель или новичок и хотите рассказать о своей машине в нашем блоге?
Заполните эту форму, чтобы разместить ее в нашем блоге.

---

Сигнальные лампы приборной панели Kia Значение

Если вам интересно, что означает новая сигнальная лампа на приборной панели или как диагностировать индикатор проверки двигателя, мы приглашаем вас связаться с командой обслуживания Premier Kia of Kenner. Наши профессиональные автомеханики готовы поддержать ваш новый Kia Forte в заводском состоянии и могут сбросить любую сигнальную лампу на приборной панели вашего автомобиля.

Не все сигнальные лампы являются поводом для беспокойства или указывают на неисправность. Многие индикаторы на приборной панели указывают на то, что конкретная система используется и работает правильно. Фары и круиз-контроль, например, являются примерами этого. Однако, если вас беспокоит, что означает сигнальная лампа, вы можете связаться с нашим дилером, ознакомиться с руководством пользователя или найти изображение сигнальной лампы ниже.

Служба расписания

Сервисные купоны и специальные предложения

Индикатор проверки двигателя

Этот индикатор загорается, когда компьютер вашего автомобиля обнаруживает любую из множества неисправностей. Ваш местный дилерский центр Kia может отсканировать диагностический код неисправности, который загорается индикатором проверки двигателя, чтобы диагностировать и устранить проблему. Если индикатор проверки двигателя начинает мигать, мы рекомендуем вам немедленно записаться на обслуживание Kia.

Температура охлаждающей жидкости

Этот индикатор загорается, когда температура двигателя вашего автомобиля становится слишком высокой, и ваш автомобиль может перегреться. Лучше всего остановиться и дать автомобилю остыть, затем долить охлаждающую жидкость или дистиллированную воду и доехать до станции технического обслуживания.

Обслуживание скоро

Этот сигнализатор приборной панели может означать несколько разных вещей. Возможно, вашему автомобилю требуется регулярное плановое техническое обслуживание, или может иметь место внутренняя проблема. Мы рекомендуем записаться на прием в наш современный авторемонтный центр, чтобы диагностировать проблему и очистить код.

Сигнальная лампа стояночного тормоза и тормозной жидкости

Этот индикатор часто можно увидеть при запуске автомобиля. Он должен исчезнуть через несколько секунд или при отпускании стояночного тормоза. Если стояночный тормоз не включен, но этот индикатор горит, возможно, проблема связана с уровнем тормозной жидкости в вашем автомобиле. В этом случае вам необходимо доставить свой автомобиль в Premier Kia of Kenner для быстрой проверки тормозов.

Антиблокировочная система тормозов

Подобно индикатору стояночного тормоза и тормозной жидкости, этот индикатор загорается при запуске, чтобы обеспечить его работу, а затем исчезает через несколько секунд. Если знак задерживается, возможно, что-то не так с вашей антиблокировочной тормозной системой, и в этом случае требуется проверка тормозов.

Круиз-контроль

Этот индикатор является примером индикатора того, что система используется. В этом случае круиз-контроль включен. Этот индикатор должен погаснуть, когда вы деактивируете систему круиз-контроля.

Безопасность

Эта защитная мера срабатывает, когда зажигание заблокировано, и для ее разблокировки необходимо ввести код аварийной сигнализации.

Противобуксовочная система/ESP

Это оповещение может появиться, если ваш Kia обнаружит, что вы едете по скользкой поверхности, чтобы сообщить вам, что система противобуксовочной системы работает.

Overdrive/Sport

Если в вашем автомобиле есть режим Performance, этот индикатор может загореться.

Стеклоочиститель

Этот символ загорается при низком уровне жидкости стеклоочистителя. Убедитесь, что бачок стеклоочистителя заполнен до нужного уровня, чтобы вы всегда могли очистить ветровое стекло для обеспечения оптимальной видимости.

Предупреждение о подушке безопасности

Этот сигнализатор указывает на потенциально серьезную проблему с важной функцией безопасности. Мы рекомендуем немедленно провести диагностику и ремонт этой сигнальной лампы.

Дверь приоткрыта

Этот сигнал часто сопровождается звуковым сигналом, предупреждающим вас о том, что одна или несколько дверей автомобиля открыты.

Фара/задний фонарь

Этот сигнализатор информирует вас, когда задний фонарь или фара не работают или работают неправильно.

Ошибка ESP

Если противобуксовочная система или электронная система стабилизации не работают должным образом, появляется этот символ.

Газовая крышка

Крышка бензобака не закрыта должным образом. Потяните и немедленно затяните крышку бензобака. Это также может вызвать появление индикатора проверки двигателя.

Система контроля давления в шинах

Этот подковообразный индикатор появляется, когда давление в одной или нескольких шинах вашего автомобиля ниже рекомендованного производителем уровня.
