Клапан рециркуляции: особенности, виды, принцип работы, ресурс, причины поломок и засорений

особенности, виды, принцип работы, ресурс, причины поломок и засорений

 Клапан системы рециркуляции отработавших газов, он же ЕГР/EGR – это один из компонентов силового агрегата, играющий достаточно важную роль в работе двигателя автомобиля. Эта деталь, незаменима в дизельных и бензиновых моторах и именно благодаря ей, значительно улучшается экономичность, а также производительность автомобиля, правда, в том случае, если за узлом регулярно следить, то есть обслуживать и чистить. Если говорить простым языком, то клапан рециркуляции — это очередной экологический компонент силовой установки, который призван снижать количество отработанных газов, выходящих из глушителя транспортного средства в окружающую среду.
Рекомендуем к прочтению статью, посвященную основным причинам, снижающим ресурс цепи ГРМ.
{banner_adsensetext}
Таким образом, клапан рециркуляции отработавших газов, он же ЕГР/EGR – это часть двигателя, позволяющая выхлопным газам завершить процесс циркуляции в системе. Двигателю транспортного средства для сгорания необходим воздух, содержащий 80% азота и 20% кислорода. Этот воздух соединяется с топливом, горит и образует оксид азота (NOx). Данное вещество является одним из основных загрязнителей, как для человека, так и для природы, и может вызывать респираторные заболевания.

Клапан рециркуляции помогает снизить выброс оксида азота за счет охлаждения выхлопных газов, а также снижает количество выделяемых вредных газов после сжигания топливно-воздушной смеси. Благодаря клапану рециркуляции выхлопных газов, оксид азота и другие загрязняющие вещества возвращаются в камеру сгорания (объем вернувшихся газов составляет от 5% до 15%). Для справки заметим, что постоянно возвращающиеся газы помогают снизить рабочую температуру в камере сгорания, предотвращая тем самым образование оксида азота (NOx), благодаря чему ощутимо повышается эффективность использования топлива (солярки или бензина).

Как работает клапан рециркуляции выхлопных газов (ЕГР/EGR)?
Механизм рециркуляции выхлопных газов, в народе известный, как ЕГР – это электропневматический клапан, который использует давление воздуха в качестве энергии и работает путем непрерывного открытия и закрытия специальной заслонки. При запуске двигателя автомобиля, данный клапан находится в закрытом положении, а когда мотор начинает прогреваться, клапан открывается. После открытия, клапан рециркуляции, осуществляет непрерывную отправку выхлопных газов в камеру сгорания цилиндра. Когда автомобиль замедляется или останавливается, клапан автоматически закрывается. Весь этот процесс продолжается до тех пор, пока автомобиль находится в эксплуатации, благодаря чему обеспечивается экономия топлива и одновременно минимизируются вредные выбросы оксида азота (NOx).

Говоря простым языком, клапан рециркуляции помогает двигателю дважды сжигать определенную часть отработавших газов. После того, как отработанные газы сгорели, больше они не подвергаются горению, благодаря чему требуется меньшее количество кислорода для нового горения в рабочей камере цилиндра. В свою очередь, при меньшем поступлении кислорода в камеру сгорания, требуется меньший объем топлива для сжигания. Все это в конечном итоге помогает получить более низкую температуру сгорания топливно-воздушной смеси, благодаря чему происходит экономия потребляемого топлива и уменьшение образования вредного оксида азота, доля которого снижается почти на 10-20% в бензиновом двигателе и на 15-25% в дизельном моторе.

Клапан рециркуляции (ЕГР) делится на два основных вида: вакуумный и электронный.

• Клапан с вакуумным приводом в основном используется в старых моделях автомобилей. Он сохраняет свой принцип работы благодаря вакуумному механизму.

• Электронные клапаны рециркуляции выхлопных газов широко используются в автомобилях, производимых с использованием современных технологий. ЕГР данного вида, управляется электронным блоком управления (ЭБУ), который в свою очередь, регулируют положение клапана рециркуляции, получая данные от различных датчиков, благодаря чему обеспечивается наиболее оптимальное поглощение вредных выбросов.

{banner_reczagyand}

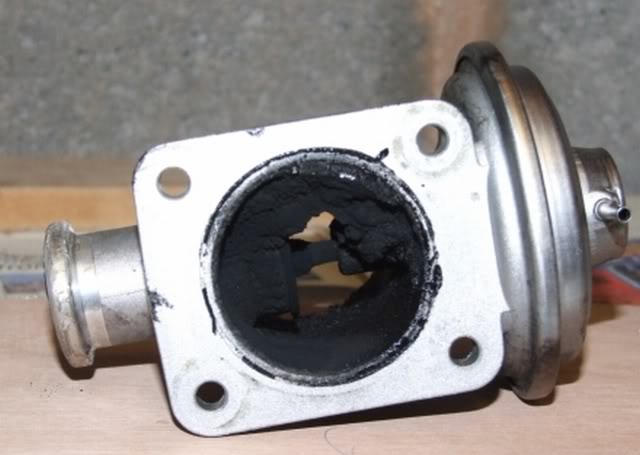

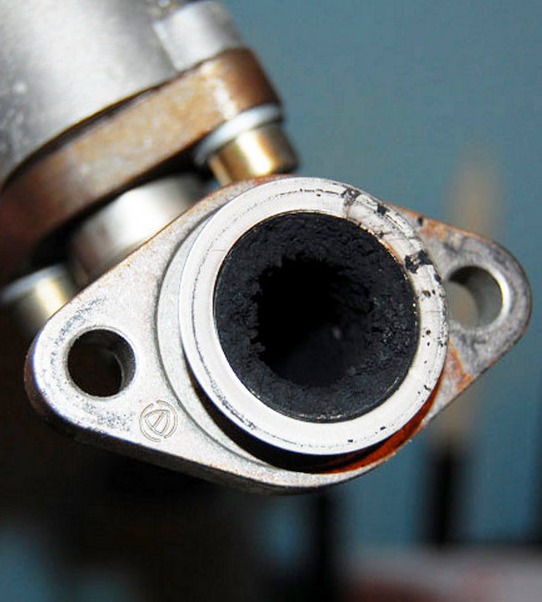

Что происходит, если клапан рециркуляции ЕГР засоряется и/или выходит из строя?
Проблема засорения или неисправности клапана рециркуляции отработавших газов переводит системы двигателя автомобиля в низкую производительность, а затем в неработоспособное состояние. Благодаря электронному блоку управления (ЭБУ) двигателем, который используется во всех современных автомоделях, при возникновении поломок или сильного засорения клапана EGR, на приборную панель выводится соответствующее предупреждение “Check Engine”, информирующие автовладельца о незамедлительной проверке систем силового агрегата.

Перечисленные ниже симптомы зачастую возникают именно при неисправности клапана ЕГР:

• загорается лампа неисправности двигателя, и водитель получает соответствующее предупреждение на панели приборов;

• в процессе работы двигателя на холостых оборотах отчётливо ощущается вибрация, гул и/или посторонний громкий шум;

• при запуске мотора происходят пропуски зажигания и/или резкое ускорение при движении;

• в процессе езды, у автомобиля наблюдается потеря мощности, а резкое нажатие на педаль газа практически не ускоряет транспортное средство;

В заключении отметим, что в большинстве случаев неисправности (поломки) клапана рециркуляции выхлопных газов (ЕГР/EGR) возникают тогда, когда не проводится регулярное техническое обслуживание узла. Со временем в клапанах, на которые автовладелец попросту “забивает”, возникает закупорка из-за чрезмерного загрязнения. По этой причине, тщательная очистка клапана ЕГР на систематичной основе, в долгосрочной перспективе не только увеличит ресурс механизма, но и повысит производительность автомобиля в целом, что в первую очередь положительно отразится на расходе топлива и мощности двигателя. Для справки заметим, что в среднем ресурс типового клапана ЕГР составляет порядка 80-120 тысяч километров пробега, в зависимости от типа силовой установки.

БЛАГОДАРИМ ВАС ЗА ВНИМАНИЕ. ПОДПИСЫВАЙТЕСЬ НА НАШИ НОВОСТИ. ДЕЛИТЕСЬ С ДРУЗЬЯМИ.

Простое объяснение рециркуляции отработанных газов (EGR) · Technipedia · Motorservice

Установки

Назад к поиску

Информация о продукте

Как устроена охлаждаемая система рециркуляции отработанных газов (EGR)? Для чего отработанные газы охлаждаются? Как функционирует система рециркуляции отработанных газов (EGR)? Из каких компонентов состоит система рециркуляции отработанных газов (EGR)? Для чего нужна система рециркуляции отработанных газов (EGR)? Какую функцию выполняют регулирующие заслонки и датчики расхода воздуха? Что такое «дизельный стук»? Ответы содержатся в этой статье.

0:25 – 1:03

Благодаря системе рециркуляции отработанных газов (EGR) сокращается количество вредных веществ в выхлопных газах бензиновых и дизельных двигателей. Отработанные газы отбираются на выходе из цилиндров, дозируются клапаном EGR и затем смешиваются со впускным воздухом. Таким образом, в цилиндры попадает меньше кислорода. Это приводит к снижению температуры сгорания, в результате чего обеспечивается уменьшение количества оксидов азота почти на 70 %, поскольку, чем выше температура, тем больше вредных оксидов азота образуется. У бензиновых двигателей дополнительно снижается содержание углекислого газа в выхлопе, а также расход топлива.

1:03 – 1:30

Основным компонентом является клапан EGR: он определяет количество поступающих обратно отработанных газов.
Существуют различные виды исполнения и типы конструкции клапанов системы EGR:

• с пневматическим или электрическим управлением
• для дизельных или бензиновых двигателей
• с охлаждением

1:30 – 1:45

Во впускном тракте автомобилей с дизельным двигателем используются регулирующие заслонки. Они обеспечивают требуемую разность давлений между сторонами выпуска и всасывания, чтобы обеспечить необходимую высокую степень рециркуляции отработанных газов.

1:45 – 2:00

Среди прочего, в дизельных двигателях датчики расхода воздуха используются для управления системой рециркуляции отработанных газов. С их помощью рассчитывается масса подаваемых во впуск отработанных газов.

2:00 – 3:10

Поскольку обычной рециркуляции отработанных газов уже недостаточно для соблюдения актуальных норм токсичности, применяются охладители системы EGR. За счет охлаждения отработанных газов еще более снижается пиковая температура сгорания. Благодаря этому образуется намного меньше оксидов азота.

Сегодня многие охладители системы EGR оснащаются электрическими или пневматическими байпасными заслонками. Благодаря байпасной заслонке, в период фазы прогрева, отработанные газы проходят мимо охладителя клапана EGR, обеспечивая быстрый нагрев двигателя и катализатора до рабочей температуры.

В результате этого уменьшается уровень шума, т. е. характерного дизельного стука, и выбросы углеводородов.

Ключевые слова :

клапан системы EGR, клапан EGR , радиатор системы EGR

Группы продуктов :

Рециркуляция выхлопных газов

видео

Простое объяснение рециркуляции отработанных газов (EGR)

Группы продуктов на ms-motorservice.com

Это вас тоже могло бы заинтересовать

Информация о продукте

Поиск ошибок в системе рециркуляции отработавших газов (AGR) у дизельных и бензиновых двигателей

основы

Информация о диагностике

Поиск ошибок в системе рециркуляции отработавших газов (AGR) у дизельных и бензиновых двигателей (2)

Указания к поиску неисправности

Информация о диагностике

Неисправность системы EGR из-за инородных частиц из выпускной системы

Что означают сообщения об ошибках P1444 и P16786? Является ли причиной их появления датчик расхода воздуха? Почему возникают рывки автомобиля и снижается мощность? Здесь вы узнаете о причинах появления. ..

Только для специалистов. Мы сохраняем за собой право на изменения и несоответствие рисунков. Информацию об идентификации и замене см. в соответствующих каталогах или в системах, основанных на TecAlliance.

Использование куки и защита данных

Группа Motorservice использует на Вашем устройстве файлы куки с целью оптимального оформления и постоянного улучшения своих веб-страниц, а также в статистических целях. Здесь Вы найдете дополнительную информацию об использовании куки, наши Выходные данные и Указания по защите персональных данных.

Нажатием кнопки «OK» Вы подтверждаете, что Вы приняли к сведению информацию о файлах куки, заявление о защите данных и выходные данные. Ваши настройки в отношении файлов куки для данного веб-сайта Вы можете изменитьв любое время [ссылка]

Установки приватности

Мы придаем большое значение прозрачности в вопросе защиты персональных данных. На наших страницах Вы получите точную информацию о том, какие настройки Вы можете выбрать и какие функции они выполняют. Выбранную Вами настройку Вы можете изменить в любое время. Независимо от выбранной Вами настройки, мы не будем определять Вашу личность (за исключением тех случаев, когда Вы однозначно ввели свои данные, например, в контактных формах). Информацию об удалении файлов куки Вы найдете в справке Вашего браузера. Дополнительная информация приводится вЗаявлении о защите данных.

Измените свои настройки приватности путем нажатия на соответствующие кнопки

• Необходимость
• Комфорт
• Статистика

Необходимость

Файлы куки, необходимые для работы веб-сайта, обеспечивают его надлежащее функционирование. При отсутствии файлов куки возможно появление ошибок и сообщенийоб ошибках.

Данный веб-сайт будет выполнять следующее:

• сохранять файлы куки, необходимые для работы веб-сайта.
• сохранять настройки, выполненные Вами на данном сайте.

При этой настройке данный веб-сайт ни в коем случае не будет выполнять следующее:

• сохранять Ваши настройки, например, выбор языка или баннер куки, чтобы Вы не выполняли их заново.
• анонимно анализировать посещаемость нашего веб-сайта и использовать эту информацию для его оптимизации.
• определять Вашу личность (за исключением тех случаев, когда Вы однозначно ввели свои данные, например, в контактных формах).

Комфорт

Файлы куки делают посещение Вами веб-сайта более удобным и комфортным, сохраняя, например, определенные настройки, чтобы Вам не приходилось заново выполнятьих каждый раз при посещении сайта.

Данный веб-сайт будет выполнять следующее:

• сохранять файлы куки, необходимые для работы веб-сайта.
• сохранять Ваши настройки, например, выбор языка или баннер куки, чтобы Вы не выполняли их заново.

При этой настройке данный веб-сайт ни в коем случае не будет выполнять следующее:

• анонимно анализировать посещаемость нашего веб-сайта и использовать эту информацию для его оптимизации.
• определять Вашу личность (за исключением тех случаев, когда Вы однозначно ввели свои данные, например, в контактных формах).

Разумеется, что мы всегда согласны с настройкой Do Not Track (DNT) Вашего браузера. В этом случае не устанавливаются отслеживающие файлы куки и не загружаются функции отслеживания.

Клапаны

ARV или ARC Введение Клапан

ARV означает автоматический рециркуляционный клапан.
Автоматический рециркуляционный клапан представляет собой многофункциональный клапан, основной задачей которого является постоянное обеспечение заданного минимального потока через центробежный насос.

Это важно, так как центробежные насосы страдают от перегрева и кавитации и могут быть необратимо повреждены, если они работают всухую.

Клапан ARC является аббревиатурой для автоматического регулирующего клапана рециркуляции и ARC 9.0006 ® является зарегистрированным названием Yarway. Функция этого клапана такая же, как и у клапана AR.

Центробежные насосы преобразуют механическую энергию в энергию давления с помощью центробежной силы, возникающей в результате вращения рабочего колеса и действующего на жидкость внутри насоса. Насос требует минимального расхода жидкости во избежание перегрева. Если заданный минимальный расход не поддерживается, насос может быть необратимо поврежден. Ниже рассмотрен ряд различных сценариев защиты насоса.

• Сценарий без возврата Насос не имеет защиты от обратного потока, поэтому продукт будет течь обратно через него после его остановки. Поэтому обратный клапан (NRV) обычно устанавливается после выхода насоса. Резервуар используется для отвода воды насосами, когда нет необходимости в технологическом процессе.
• Сценарий непрерывного потока Можно добавить ручной байпас или путь утечки, чтобы обеспечить требуемый минимальный поток обратно на вход насоса. Эта система проста и эффективна, но находится в постоянной эксплуатации и поэтому неэффективна и затратна (затраты энергии).
• Сценарий с регулирующим клапаном Это комплексное решение с регулирующим клапаном отличается высокой эффективностью. В этом сценарии клапан управления потоком соединен с расходомером и позволяет измерять поток в основной линии. Когда поток в основной линии уменьшается, регулирующий клапан открывается, чтобы обеспечить требуемый минимальный расход. Однако это очень капиталоемкое решение, для которого требуется расходомерное оборудование, регулирующие и обратные клапаны. Резервуар не требуется.
• АРВ раствор Предыдущий подход остается в силе и терпит крах из-за целостности системы управления и связанных с ней затрат. Более безопасная система состоит в объединении обратного клапана, перепускного клапана и регулирующего клапана во взаимосвязанный блок, так называемый «автоматический рециркуляционный клапан». Этот клапан закрывается при отсутствии потока, автоматически открывая байпасную линию, рассчитанную на минимальный расход. Когда основная линия принимает поток, но меньше минимального, обводная линия и основная линия частично открыты.

Работа АРВ-клапана

Основой рециркуляционного клапана является основной диск обратного клапана, чувствительный к расходу, который чувствителен к потоку, а не к давлению. Диск модулирует потребность в технологическом потоке, в то же время помогая обеспечить минимальный поток через насос. Эта модулирующая характеристика приводит к постоянной, стабильной и воспроизводимой работе во всем диапазоне давлений.

Когда диск установлен в положение полного подъема, как в Рисунок 1 , байпас закрыт. При уменьшении технологического потока происходит обратное действие и снова увеличивается рециркуляционный поток. Поток поступает в перепускной элемент в нижней части узла диска и регулируется отверстиями внутри штока диска. Поток продолжается через кольцевое пространство в перепускной втулке и направляется к выходу клапана. Клапан обеспечивает однофазный поток в байпасе, исключая возможность вскипания или кавитации. Это достигается за счет конструкции клапана и, при необходимости, внешнего регулятора обратного давления.

Когда диск поднимается ( Рисунок 2 ) в ответ на увеличение потока в процессе, перепускной элемент, встроенный в диск, закрывает отверстия перепускного потока, уменьшая рециркуляционный поток. Рециркуляционный поток регулируется положением диска. Эта функция модуляции гарантирует, что суммарный расход технологического процесса и расход рециркуляции превысит минимальный расход через насос, указанный производителем насоса.

Диск показан в закрытом положении на Рисунок 3 . В этом положении технологический поток отсутствует и байпас полностью открыт. Это защищает насос от запланированного или случайного «мертвого напора», который может возникнуть в результате закрытия запорного клапана насоса ниже по течению или клапана управления технологическим процессом.

Каталожные номера. SchuF-Fetterolf and Tyco

Автоматический рециркуляционный клапан серии HPM

Разработан для защиты центробежных насосов высокого давления. Популярные области применения включают питательную воду для котлов, нефть и воду для удаления накипи горячей полосы сталелитейного завода.

HPM обеспечивает экономичную и надежную защиту для низкого и обратного потока. Комбинируя функции обратного клапана на магистральной линии, датчика расхода, регулирования расхода на байпасе, снижения давления на байпасе, демпфера пульсаций и обратного клапана на байпасной линии, клапан устраняет по крайней мере семь компонентов, необходимых в обычной системе. Клапан работает без воздуха или электроэнергии и легко монтируется с тремя соединениями.

Клапан устанавливается на нагнетании насоса, как и обычный обратный клапан. При запуске насоса и без технологического запроса байпас полностью открыт, обеспечивая рециркуляцию необходимого минимального расхода. Как только начинается технологическая потребность, подпружиненный диск поднимается и удерживается в этом положении за счет потребности в потоке. До тех пор, пока требуемый основной расход не превысит рекомендуемый минимальный расход, клапан будет модулировать. Когда потребность в основном потоке превысит рекомендуемый минимальный расход, байпас закроется, и весь поток пойдет на процесс.

Характеристики

• Положительный отказ, открытый байпас
• Встроенный демпфер пульсаций
• Корпус из кованой стали A105
• В конструкции не используется пилотный клапан или трубка
• Вставки пускового байпаса доступны из-за пускового мусора
• Доступна защита Maxi-Flow

Преимущества

• Принудительная защита насоса
• Плавная работа
• Высшее давление, обеспечивающее целостность
• Менее чувствителен к мусору и эксплуатации Цикл не такой резкий, что может привести к нестабильности системы
• Предотвращает возможное повреждение байпасной накладки
• Уникальная функция предотвращения выхода насоса из строя
• Конструкция, проверенная временем… Ваша работа не является испытательной лабораторией
