Клапан вакуумного усилителя тормозов – Признаки неисправности контрольного клапана вакуумного усилителя тормозов

Признаки неисправности контрольного клапана вакуумного усилителя тормозов

Основными признаками выхода из строя контрольного клапана вакуумного усилителя тормозов являются тугая или, напротив, мягкая педаль тормоза, а также полная неработоспособность педали.

Что такое клапан вакуумного усилителя тормозов

На многих автомобилях для увеличения тормозного усилия используется вакуумный усилитель тормозов. Он создает постоянный поток тормозной жидкости, направленный в главный тормозной цилиндр, увеличивая тормозное давление и способствуя более быстрой остановке автомобиля. Этот элемент очень часто встречается на легковых автомобилях, внедорожниках и пикапах. Со временем вакуумный усилитель тормозов может получить повреждения или подвергнуться износу. То же самое может произойти и с контрольным клапаном усилителя тормозов.

Читайте также: Как определить и предотвратить неисправности тормозной системы

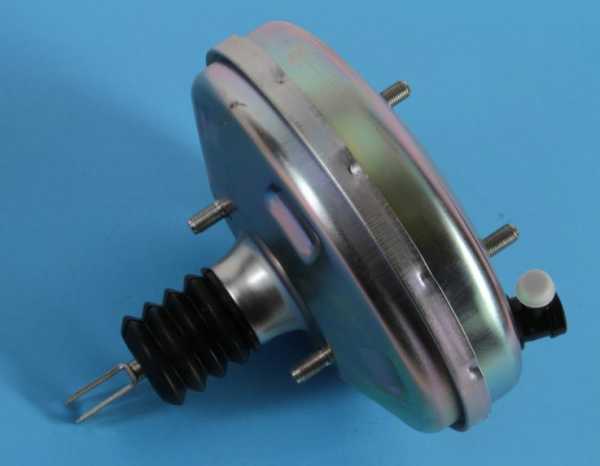

Клапан вакуумного усилителя тормозов — это элемент тормозной системы автомобиля и предназначен для удаления воздуха из усилителя тормозов и недопущения попадания его в цилиндр. Таким образом обеспечивается защита трубопроводов тормозной системы от завоздушивания, что может серьезно снизить эффективность работы тормозной системы. Клапан соединяет корпус вакуумного усилителя и вакуумный шланг – безопасное техническое решение, обеспечивающее работу тормозов даже при заглушенном двигателе.

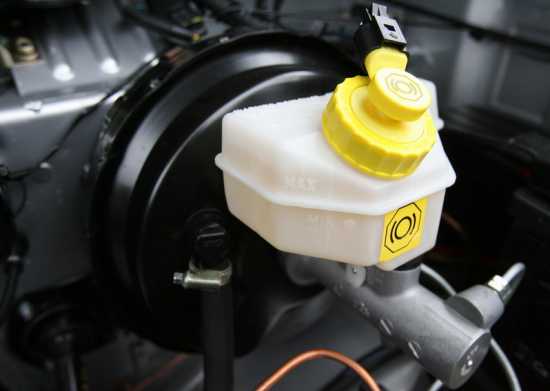

Клапан вакуумного усилителя тормозов и его расположение

Как правило, контрольный клапан вакуумного усилителя тормозов не проверяется в ходе периодического технического обслуживания. Тем не менее существуют ситуации, при которых могут наблюдаться признаки износа или полного выхода клапана из строя. Далее приведены некоторые признаки, по которым вы можете сделать вывод о возможном наличии проблемы с контрольным клапаном вакуумного усилителя тормозов. Помните, что это всего лишь общие признаки. Для точного установления причин неисправности и проведения ремонта необходимо обратиться к квалифицированному специалисту.

Тугая педаль тормоза

При корректной работе контрольного клапана вакуумного усилителя тормозов педаль тормоза нажимается легко и плавно. В случае неисправности клапана управление тормозной педалью заметно усложняется. Вместо мягкой и легкой педаль становится жесткой и тугой. Нажимать ее очень трудно. Это происходит из-за повышенного давления в главном тормозном цилиндре, для регулировки которого и предназначен контрольный клапан. Нарушения в работе педали тормоза являются признаком возможного наличия неисправности тормозов и указывают на необходимость немедленного проведения диагностики тормозной системы.

Читайте также: Гул при торможении — причины и способы решения проблемы

Мягкость тормозной педали

При усугублении неисправности контрольного клапана вакуумного усилителя тормозов в трубопроводы тормозной системы начинает поступать воздух. В данном случае воздух, который должен удаляться из системы с помощью контрольного клапана, попадает в главный тормозной цилиндр, а затем и в трубопроводы тормозной системы. Это вызывает падение тормозного давления и мягкую работу педали тормоза. Помимо ощущения мягкости на педали это влечет за собой увеличение времени срабатывания тормозов.

В подобной ситуации следует немедленно провести диагностику тормозной системы. Воздух, попав в тормозную систему, оказывается «взаперти». Для его удаления тормозную систему необходимо прокачать. При наблюдении описываемых симптомов срочно прекратите движение и осуществите профессиональную диагностику тормозной системы.

Тормоза перестали работать

В самом худшем случае контрольный клапан вакуумного усилителя тормозов полностью выходит из строя, что приводит к полной неработоспособности тормозной системы. К счастью, такой исход маловероятен. Но если вдруг он наступил, аккуратно остановите автомобиль, отбуксируйте его домой и свяжитесь с квалифицированным специалистом по диагностике и ремонту тормозных систем. В зависимости от тяжести случая дело может ограничиться только заменой клапана, но может потребоваться и серьезный ремонт всей тормозной системы.

Контрольный клапан вакуумного усилителя тормозов является важным элементом тормозной системы, обеспечивая безопасность движения. Именно поэтому наличие описанных симптомов не должно игнорироваться или откладываться «на потом». Свяжитесь с квалифицированным механиком, способным провести профессиональную диагностику и необходимый ремонт тормозной системы вашего автомобиля.

automotolife.com

Как работает вакуумный усилитель тормозов

Если ваш дедушка, а возможно и отец ездили когда-то на старых автомобилях, возможно они еще застали ситуацию, когда для эффективного и быстрого торможения, приходилось привставать, всем весом наваливаясь, на несчастную педаль. Сегодня же такой экстрим ушел в историю и в основном благодаря вакуумному усилителю тормозов или ВУТ. Что же оно такое, как работает вакуумный усилитель тормозов, как он ломается и можно ли эти поломки устранить, обо всем этом, мы вам и поведаем прямо сейчас.

Принцип работы вакуумного усилителя тормозов

Всем наверняка известно, что тормозная система современного автомобиля, это система гидравлическая. Нажатие педали создает давление в  тормозной жидкости, которая давит на поршни, а уже поршни в свою очередь прижимают тормозные колодки к поверхности тормозных дисков. Соответственно, основным  усилием и усилием, с которого все начинается, является сила воздействия ноги человека на педаль тормоза. Так вот, благодаря ВУТ, это усилие удается повысить в несколько раз.

Состоит вакуумный усилитель тормозов из двух камер, разделенных специальной мембраной.  Камера, расположенная ближе к главному тормозному цилиндру, это вакуумная камера, в ней поддерживается низкое давление. Камера же обращенная к педали тормоза называется атмосферной. Эта, атмосферная камера при помощи следящего клапана может соединяться либо с камерой, где у нас создается вакуум, либо с непосредственно окружающей средой, то есть со средой, в которой давление воздуха составляет определенную и достаточно солидную величину. Так же ВУТ включает в себя толкатель следящего клапана, который соединяется прямо с педалью тормоза, ну и  еще одной важной составляющей усилителя тормозов, является возвратная пружина мембраны.

Что касается диафрагмы, которая разделяет две камеры, то она по центру снабжена специальным пятаком, который давит на шток поршня главного тормозного цилиндра. Когда же вы отпускаете педаль тормоза, возвратная пружина, оправдывая свое название, возвращает мембрану в ее исходное положение.

Теперь распишем работу вакуумного усилителя тормозов, так сказать, в динамике.  Вакуумная камера соединяется через специальный шланг с устройством, способным создать разрежение, а говоря проще, подобие вакуума. Таким устройством может служить, либо сам двигатель, если это бензиновый мотор, либо специальный вакуумный насос. Такие насосы в обязательном порядке устанавливаются в автомобилях с дизельными силовыми установками. Хотя, в последнее время насосами стали оснащаться и ВУТ в машинах, работающих на бензине. Это нужно для стабильно высокой эффективности работы усилителя на разных режимах работы мотора.

Когда автомобиль едет и тормозить не требуется, в обеих камерах  поддерживается разреженная область. Но, как только вы нажимаете на педаль тормоза, клапан перекрывает соединение между камерами и открывает доступ в атмосферную  камеру, атмосферного же воздуха под соответствующим давлением. Вот этот-то воздух да еще усилие нажимающего на педаль, и воздействуют на поршень главного тормозного цилиндра, который обеспечивает нагнетание тормозной жидкости в систему. По сути, вакуумный усилитель позволяет нам использовать атмосферное давление, для повышения тормозного усилия. Как говорится: все гениальное, просто. Что же касается усилителей, которые оснащаются вакуумными насосами, то такое решение, кроме повышения стабильности работы ВУТ, практически всегда используется для работы электронных помощников в управлении авто. К примеру, именно такие вакуумные насосы обеспечивают работу системы ESP, отвечающей за устойчивость автомобиля на виражах и в поворотах.

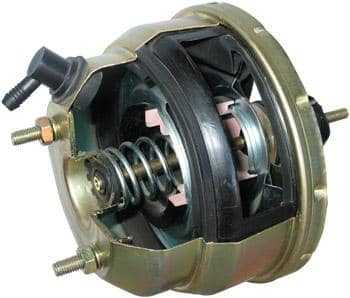

Схема внутреннего устройства

1. фланец крепления наконечника;
2. шток;
3. возвратная пружина диафрагмы;
4. уплотнительное кольцо фланца главного цилиндра;
5. главный тормозной цилиндр;
6. шпилька усилителя;
7. корпус усилителя;
8. диафрагма;
9. крышка корпуса усилителя;
10. поршень;
11. защитный чехол корпуса клапана;
12. толкатель;
13. возвратная пружина толкателя;
14. пружина клапана;
15. следящий клапан;
16. буфер штока;
17. корпус клапана;

1. вакуумная камера;
2. атмосферная камера;
3. каналы
4. каналы

Признаки неисправности вакуумного усилителя тормозов и его ремонт

Прежде всего, следует отметить что поломка или полный выход из строя ВУТ не проявляются какими-то явными и характерными лишь для этой ситуации симптомами. Другими словами, причиной того или иного признака поломки ВУТ, может быть и что-то иное. И все-таки, мы перечислим наиболее характерные признаки поломки усилителя тормозов:

• снижение эффективности торможения;
• троение двигателя на холостых оборотах;
• педаль тормоза при нажатии не продавливается или продавливается очень туго;

Что касается троения мотора, то вызывается оно разгерметизацией вакуумного шланга усилителя тормозов, и как следствие этого, не штатным поступлением воздуха во впускной коллектор. Если при нажатии педали тормоза мотор перестает троить, значит нужно проверить все соединения, хомуты, шланги в усилителе тормозов. Соответственно в дизельных автомобилях, такой признак не встречается, ибо, во впускном коллекторе дизеля, разрежение значительно слабее, а потому, там используются вакуумные насосы.

Есть разные способы проверки работоспособности ВУТ. Можно просто внимательно его осмотреть. Если вы обнаружите потеки, повреждения, перекосы и нарушения герметичности, их нужно  устранить или же заменить поврежденный узел или сам усилитель. Также можно обратиться на СТО, если вас не устраивает эффективность работы тормозов. Особенно, если вы не очень хорошо разбираетесь в устройстве и работе этой системы.

Существует и достаточно простой способ проверки усилителя тормозов, самостоятельно. Для этого, прокачиваем тормоза, при выключенном двигателе, то есть, несколько раз нажимаем и отпускаем педаль. Далее выжимаем педаль тормоза примерно до середины и запускаем мотор. Если педаль проваливается, с вашим ВУТ все в порядке, если же педаль остается на месте, усилитель нуждается в ремонте или замене.

Видео о вакуумном усилите тормозов

Похожие статьи

avtonov.com

устройство и 3 способа его проверки

Содержание статьи

В статье вниманию представлены ответы на вопросы: что представляет собой данное устройство, как оно работает, как проверить его на предмет работоспособности и как провести необходимые ремонтные работы.

Что такое вакуумный усилитель тормозов и зачем нужен

Вакуумный усилитель тормозной системы в современных авто — это особый функциональный узел, без которого сложно представить себе всю конструкцию целиком. Как известно, усилий ноги человека недостаточно, чтобы замедлить или остановить движение машины, которая к тому же несётся на огромной скорости. Именно в этот момент и приходит на помощь данное устройство. Усилитель позволяет всей системе отработать с оптимальным коэффициентом полезного действия.

Водитель оказывает на педаль незначительно усиление, по сравнению с тем, как осуществляется работа его же, но уже на колодках тормозной системы. Именно вакуумный усилитель позволяет хрупким девушкам управлять многотонными внедорожниками.

Говоря иными словами, вакуумный усилитель — это достаточно эффективная конструкция, которая обеспечивает огромную разницу в усилениях, производимых человеком и осуществляемых по факту.

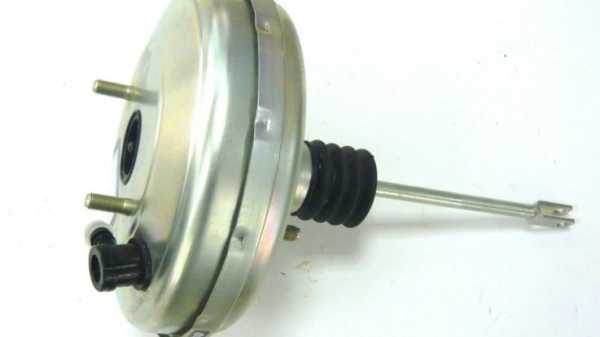

Устройство и месторасположение

По своей конструкции усилитель представляет собой прочный герметичный корпус, выполненный в округлой форме. Устанавливается деталь непосредственно перед педалью тормоза, в особой части моторного отсека.

Описывая устройство вакуумного усилителя тормозов, можно отметить, что состоит он из таких деталей и элементов, как:

• корпус;
• диафрагма для двух камер;
• специальный следящий клапан;
• шланг вакуумного усилителя тормозов;
• толкатель тормозной педали;
• шток поршня от основного тормозного гидроцилиндра;
• возвратная пружина.

Корпусная часть усилителя разделена на две камеры при помощи диафрагмы: атмосферную и вакуумную. Вторая находится со стороны основного тормозного цилиндра, что касается первой, то она расположена со стороны педали тормоза. Через обратный клапан встроенного усилителя вакуумная камера соединяется с источником разряжения наполняющего его вакуума.

В дизельных авто источником подобного разряжения является электрический вакуумный насос. Здесь осуществляется незначительное разряжение, потому насос должен быть использован обязательно. Присутствующий у вакуумного усилителя обратный клапан, предназначен для разъединения его с источником разряжения в процессе остановки двигателя и при выходе из строя электровакуумного насоса.

Атмосферная камера, в своем исходном положении, соединяется с вакуумной камерой. При нажатии на педаль тормоза осуществляется соединение с атмосферной. Подобное перемещение производится при помощи специального толкателя.

В конструкции встроенного вакуумника, для увеличения общего уровня эффективности в сложной ситуации, допускается специальная система экстренного торможения. Она имеет вид дополнительного электромагнитного штокового привода.

Принцип действия

Самым главным в данной конструкции является её надежность. Чтобы приблизительно представить себе принцип работы встроенного вакуумника, стоит представить работу механизма, в накопительный бак которого в процессе движения осуществляется подача воздуха. В результате достигается достаточно большое давление. Подобный накопленный запас воздуха, подаваемый под серьезным давлением, пропорционально подается в механизм, создавая при этом высокое усилие. В этом заключается основной принцип действия усилителя.

Несмотря на отсутствие каких-либо секретов в особенностях работы механизма, производители с особым вниманием относятся к конструкции узла. Это важно по той причине, что для современного транспортного средства, предназначенного для эксплуатации на высокой скорости, максимально надежная работа тормозной системы — это самый главный фактор.

Именно по этой причине конструкция вакуумного усилителя должна быть максимально надежной.

Признаки наличия неисправностей в вакуумном усилителе тормозов

При эксплуатации авто особое внимание нужно уделять вопросам герметичности конструкции и многочисленных трубок, которые подключены к ней. Определить неисправность системы можно по следующим признакам:

• необходимость значительно увеличивать давления на тормозную педаль для более эффективного торможения;
• сниженная величина хода тормозной педали;
• торможение продолжается после отжатия педали;
• неровность в оборотах двигателя по причине подсоса, идущего из вакуумного шланга;
• присутствие дополнительных звуков, похожих на подсос, и производимых в процессе торможения;
• полный отказ в работе усилителя.

Если усилитель выходит из строя, если двигатель просто глохнет, тормозная система обычно остаётся полностью исправной. Единственным фактором, которым выражается сбой в системе, является отсутствие усилий или увеличение их в процессе нажатия на педаль.

Необходимо очень внимательно следить за работой усилителя. Это одно из основных условий высокого уровня безопасности движения.

Описывая проблемы в работе с тормозным усилителем, можно рассмотреть некоторые причины выхода его из строя. Среди самых распространенных из них можно отметить следующие:

1. Потеря герметичности шланга.
2. Неисправность диафрагмы.
3. Потеря основных свойств встроенных клапанов.
4. Общее нарушение герметичности камер.
5. Поломка возвратной пружины.

Общий механизм работы тормозного усилителя давно полностью отработан. По этой причине основная масса автолюбителей достаточно редко сталкивается с проблемами и какими-либо неисправностями. Несмотря на это, систему торможения нужно время от времени тщательно тестировать, принимая во внимание общую важность её эксплуатации.

Как самостоятельно проверить работоспособность тормозной системы?

Существует два относительно простых метода проверить, как работает вакуумный усилитель тормозов. Первый заключается в следующих действиях:

1. Нужно завести и прогреть двигатель.
2. Следует заглушить его.
3. Несколько раз нажать на тормозную педаль.

При первом нажатии она должна быть выжата до упора. После вторичного нажатия и всех последующих, ход движения педали должен снижаться. Если при неоднократном нажатии педали не отмечается никакой разницы, это говорит о том, что разряжения в усилителе не создается.

Второй метод проверки осуществляется при заглушенном двигателе. Потребуется несколько раз нажать на тормозную педаль до предела, а при последнем нажатии зафиксировать её в нажатом положении. После этого необходимо завести двигатель. Если система работает исправно, педаль немного передвинется вниз.

Чтобы быстро определить, как работает вакуумный усилитель тормозов, можно провести очень простой тест. При запущенном двигателе требуется максимально сильно выжать тормоз и потом заглушить двигатель. Если на протяжении одной минуты после остановки двигателя, педаль немного сдвинется вверх, можно судить о том, что в системе есть небольшая утечка воздуха. Соответственно придется провести определённые ремонтные работы.

Способы самостоятельного устранения неисправностей

Наличие неисправности автоматически влечёт за собой необходимость проведения ремонтных работ.

Для этого потребуется обратиться в СТО или провести восстановление своими руками, при наличии необходимых инструментов и оборудования.

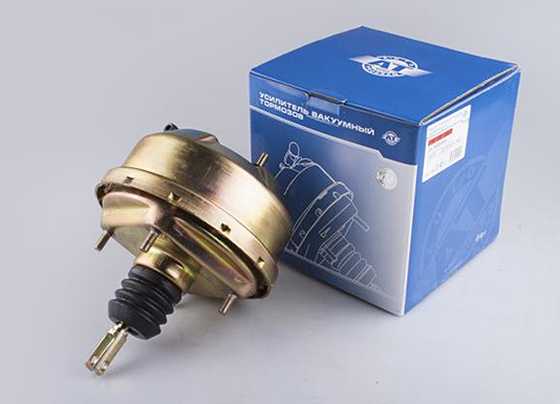

При желании провести ремонтные работы самостоятельно, в первую очередь придётся приобрести новый усилитель, посетив имеющий положительную репутацию автомагазин.

После совершения покупки, нужно выполнить следующую последовательность действий:

1. Требуется отсоединить от тормозной педали авто специальный шток вакуумного усилителя. Для этой цели потребуется аккуратно снять стопорную пластинку пальца, немного поддев её предварительно чем-то острым.
2. В подкапотном пространстве необходимо разъединить колодку с проводками от основного датчика уровня тормозной жидкости.
3. Аккуратно снимается шланг, посредством удержания обратного клапана рукой.
4. От вакуумного усилителя откручивается, при помощи ключей, цилиндр тормоза. При этом не нужно отсоединять все тормозные трубки.
5. Необходимо отвернуть 4 гайки кронштейна, в той части, где устройство прикреплено к кузову транспортного средства.

После всех этих действий можно будет без проблем снять деталь одновременно с кронштейном. Потом нужно будет просто отсоединить кронштейн от усилителя, открутив ещё пару гаек. После этого можно считать усилитель полностью снятым.

Устранив вышедший из строя элемент, можно будет подсоединить совершенно новый, приобретенный в автомагазине усилитель. Для этого потребуется совершать обратную последовательность действий.

Заключение

Вакуумный усилитель автомобильной тормозной системы является незаменимой её деталью. Обойтись без него невозможно. Если усилитель выйдет из строя, придётся прилагать серьёзные усилия в процессе элементарного торможения, вплоть до нажатия на педаль двумя стопами. Кроме того, перемещение в машине без усилителя очень опасно. При необходимости совершить экстренное торможение, может просто не хватить отведённого для этого процесса тормозного пути.



Пожалуйста, оцените этот материал!

Загрузка…

Если Вам понравилась статья, поделитесь ею с друзьями!

motorsguide.ru

Вакуумный усилитель тормозов и все,что нужно о нем знать.





Вакуумный усилитель является одним из неотъемлемых элементов тормозной системы автомобиля. Главное его предназначение — увеличение усилия, передаваемого от педали к главному тормозному цилиндру. За счет этого управление автомобилем становится более легким и комфортным, а торможение эффективным. В статье разберем, как работает усилитель, узнаем из каких элементов он состоит, а также выясним, можно ли без него обойтись.

Устройство вакуумного усилителя тормозов

Конструктивно вакуумный усилитель представляет собой герметичный корпус округлой формы. Он устанавливается перед тормозной педалью в моторном отсеке. На его корпусе располагается главный тормозной цилиндр. Существует еще одна разновидность устройства – гидровакуумный усилитель тормозов, который включен в гидравлическую часть привода.

Схема вакуумного усилителя тормозов

Вакуумный усилитель тормозов состоит из следующих элементов:

• корпус
• диафрагма (на две камеры)
• следящий клапан
• толкатель педали тормоза
• шток поршня гидроцилиндра тормозов
• возвратная пружина

Корпус устройства разделен диафрагмой на две камеры: вакуумную и атмосферную. Первая расположена со стороны главного тормозного цилиндра, вторая — со стороны педали тормоза. Через обратный клапан усилителя вакуумная камера соединена с источником разряжения (вакуума), в качестве которого на автомобилях с бензиновым двигателем  используется впускной коллектор перед подачей топлива в цилиндры.

В дизеле же источником разряжения служит электрический вакуумный насос. Здесь разряжение во впускном коллекторе незначительное, поэтому насос является обязательным элементом. Обратный клапан вакуумного усилителя тормозов разъединяет его с источником разряжения при остановке двигателя, а также в случае, при котором вышел из строя электровакуумный насос.

Диафрагма соединена со штоком поршня главного тормозного цилиндра со стороны вакуумной камеры. Ее движение обеспечивает перемещение поршня и нагнетание тормозной жидкости к колесным цилиндрам.

Атмосферная камера в исходном положении соединена с вакуумной камерой, а при нажатой педали тормоза – с атмосферой. Сообщение с атмосферой обеспечивает следящий клапан, перемещение которого происходит при помощи толкателя.

В конструкцию вакуумника в целях увеличения эффективности торможения в экстренной ситуации может быть включена система экстренного торможения в виде дополнительного электромагнитного привода штока.

Как работает?

Принцип работы построен на разнице давлений. Корпус усилителя включает в себя два контура, разделенных между собой мембраной. Одной частью контур соединяется со шлангом (откуда идет разряжение). Второй конец подключается к следящему клапану. Он контролирует смену разряжения и регулирует параметры.

Во время движения автомобиля или на холостом ходу (когда педаль не нажата), диафрагма находится в неподвижном состоянии. Как только водитель нажимает на тормоз, разряжение перекрывается следящим клапаном. Диафрагма двигается в сторону тормозного цилиндра и толкает шток. Последний и увеличивает данное усилие. Если надавить на педаль до упора, отверстие увеличится. При большем атмосферном давлении возрастает и разряжение. В итоге отклик на педаль становится более резким. При отпускании педали диафрагма возвращается на свое место. Тормозные колодки разжимаются.

Проверка усилителя тормозов

Проверить самостоятельно работу вакуумника не составляет особого труда. Есть несколько достаточно простых способов:

1. Двигатель начинает «троить», а после нажатия тормозов он работает как часики. Всё дело в том, что при разгерметизации воздух засасывается во впускном коллекторе. А это ведёт к резкому смешиванию воздуха и топливной смеси, поступающие в цилиндры двигателя.
2. При выключенном моторе прокачайте (нажмите) 5-6 раз педаль тормоза. Потом ещё раз нажмите и на середине хода остановите. Не отпуская педаль, запустите двигатель. Педаль «провалилась» до полика — вакуумный усилитель работает исправно. Если ничего не изменилось после запуска мотора, то стоит подумать о замене или ремонте.
3. Осматривая поверхность, вы заметили подтеки, оставляемые тормозной жидкостью.

Не стоит постоянно быть уверенным в работе вакуумника или тормозов. Они, как и вся машина, хотят получать внимания. А тормозная система особенно – она никогда не прощает ошибок.

P.S. 1. О ремонте или замене агрегата стоит задуматься в тех случаях, когда он полностью или даже частично не выполняет свои функции. 2. Не забывайте своевременно проверять тормозную систему.

ОСНОВНЫЕ НЕИСПРАВНОСТИ УСТРОЙСТВА

Видов поломок вакуумника не так уж и много, а именно:

• Потеря герметичности трубопровода, по которому поступает разрежение, или мест его соединения;
• Выход из строя обратного клапана;
• Разгерметизация рабочих камер усилителя.

Первые две неисправности – основные, третья же встречается очень редко.



Также стоит отметить, что в большинстве авто вакуумник работает от разряжения, создаваемого во впускном коллекторе (их то и соединяет между собой трубопровод).

Но на некоторых моделях усилитель для повышения эффективности работы дополнительно комплектуется вакуумным насосом. Причем этот элемент может быть, как механическим (с приводом от распределительного вала), так и электрическим, со своим электродвигателем.

Но эти насосы являются лишь вспомогательным элементом, который повышает эффективность работы усилителя. При этом основное разрежение все так же берется от впускного коллектора.

В авто, комплектующимися этим узлом, насос – еще один компонент, который может прийти в негодность. При этом усилитель будет продолжать работать, хотя на некоторых режимах движения усилие на педали возрастет.

ПРИЗНАКИ ВОЗНИКНОВЕНИЯ ПРОБЛЕМ В РАБОТЕ

Неисправности вакуумного усилителя и компонентов, обеспечивающих его работу, обязательно проявляются, причем достаточно явно.

Если ваккумник не функционирует, это будет сопровождаться «тугостью» выжима педали.

При полном отказе этого элемента нажать на тормозную педаль очень сложно (для удостоверения в этом достаточно при неработающем моторе нажать на педаль 4-5 раз, на последнем выжиме сопротивление будет очень большим).

Поскольку разрежение берется от впускного коллектора, потеря герметичности вакуумного усилителя может сопровождаться изменением работы мотора при торможении (хотя этого происходить не должно).

Причем в одних случаях обороты силовой установки при нажатии на педаль тормоза могут падать (вплоть до остановки агрегата), в других же – обороты повышаются.

Здесь все просто – если есть не герметичность в вакуумнике, будет происходить подсос воздуха в коллектор, который влияет на пропорции топливовоздушной смеси, отсюда и изменение режима работы мотора.

Еще одним явным признаком является появление шипения при выжиме педали. Появление такого звука указывает на появление подсоса воздуха.

Что касается вакуумных насосов, то механические могут издавать стуки, причем постоянно (виноват в этом обычно приводной шток), в электрических же повышается шумность работы, также возможен сильный нагрев при работе мотора (здесь обычно неисправность кроется в приводном электродвигателе).

Снятие ВУТ, если требуется ремонт

Когда после диагностики вы обнаружили, что усилителю нужен ремонт, и вы четко, знаете, его строение, а также всю механику работы с ним, то можно приступать к снятию устройства:

1. Сначала нужно обзавестись ремкомплектом.
2. Ознакомится с мануалом вашего авто, чтобы точно знать конструкцию ВУТ.
3. Если в моторном отсеке имеется обивка, и пластиковая накладка, предохраняющая вакуумник, то снимаем их.
4. Под рулевым валом разъединяем тягу привода усилителя от тормозной педали.
5. Ключом на 17 откручиваем устройство от тормозного цилиндра. Далее, от штуцера убираем трубку, чтобы не получилось изгибов шланг, слегка наклоняем вперед тормозной цилиндр.
6. Убираем провод стоп-сигнала, а потом ключом на 13 снимаем болты, чтобы высвободить ВУТ. Для успешного снятия, палец соединяющий усилитель и педаль вытаскиваем. После чего устраняем две гайки на креплении кронштейна.
7. Теперь приступаем к ремонту вакуумника.

Стоит понимать, если вы неспособны самостоятельно провести ремонт лучше доверить это дело опытному механику или просто заменить, на новое устройство.

Инструкция по замене вакуумного усилителя тормозов

Процесс замены вакуумника несложен. Демонтаж проходит так же как и при снятии системы на ремонт:

1. Сначала отсоединяем шток от тормозной педали. То есть снимаем стопорную пластинку пальца, зацепив ее чем-нибудь острым. Теперь достаем палец и переходим под капот.
2. Отсоединяем все от уровня датчика тормозной жидкости все провода колодки.
3. Разъединяем усилитель от цилиндра.
4. Откручиваем гайки кронштейна и снимаем усилитель прямо с ним. Если гайки снять сложно, можно применить жидкость WD-40.
5. Разъединяем, откручивая две гайки.
6. Теперь крепим новый усилитель к кронштейну и производим сборку в обратном порядке.





seite1.ru

принцип работы, как проверить, признаки неисправности

Для обеспечения требуемого усилия прижатия тормозных колодок или  барабанов во время торможения, особенно экстренного, требуется большое усилие. Оно примерно соответствует 80 кг. Применение такого усилия с помощью давления на педаль тормоза одной ногой создает большую физическую нагрузку водителю.

Поэтому, начиная с 70-х годов двадцатого века, практически на все автомобили начали устанавливать вакуумные усилители тормозов (ВУТ). Они уменьшают требуемое усилие в три-четыре раза.

В принципе, можно уменьшить усилие еще больше. Но тогда теряется информативность педали тормоза, увеличивается ускорение торможения, значительно уменьшается управляемость автомобилем. От работоспособности ВУТ, соблюдения его штатных параметров напрямую зависит безопасность движения и комфортность езды.

Как работает вакуумный усилитель тормозов (принцип работы)

ВУТ обычно представляет собой цилиндрический блок, внутреннее пространство которого разделено на две камеры с диафрагмой, которая может перемещаться. Со стороны главного тормозного цилиндра, конструктивно объединенного с ВУТ, находится вакуумная камера, со стороны педали тормоза – атмосферная.

Диафрагма в вакуумной камере соединена с приводящим штоком тормозного цилиндра. Обратный клапан вакуумной камеры, соединен с помощью шланга с источником разряжения.

Следящий клапан, находящийся в атмосферной камере, механически соединен толкателем с тормозной педалью. Посредством этого клапана атмосферная камера сообщается с вакуумной камерой через вакуумный канал, либо атмосферой через атмосферный канал.

В качестве «поставщика» вакуума в бензиновых двигателях используют разряжение, создаваемое после дроссельной заслонки в области впускного коллектора.

В дизельных двигателях такого разряжения обычно недостаточно для нормальной работы вакуумного усилителя тормозов. В этом случае устанавливают дополнительный вакуумный насос, механически соединенный с вращающимся коленвалом либо распредвалом. На некоторые автомобили с бензиновыми двигателями также устанавливается вакуумный насос.

В основе принципа работы вакуумного усилителя лежит разность величин давлений в камерах, которые разделяются диафрагмой. При отжатой педали атмосферная и вакуумная камеры ВУТ связаны вакуумным каналом. Таким образом, в них устанавливается одинаковое давление. Шток главного цилиндра остается на месте.

Во время торможения следящий клапан перекрывает вакуумный канал и одновременно открывает атмосферный. Диафрагма, испытывая различные давления атмосфера-вакуум, начинает перемещаться  в направление главного тормозного цилиндра. Усилие, создаваемое штоком цилиндра, в несколько раз больше усилия, создаваемого водительской ногой на тормозную педаль. В этом заключается эффект вакуумного усиления торможения.

Если педаль тормоза прекращает движение, диафрагма также остается на месте, фиксируя текущее усилие. При отпускании педали возвратный клапан вновь открывает вакуумный канал. Возврат штока в главном тормозном цилиндре обеспечивается действием возвратной пружины.

Вакуумный усилитель тормозов, исходя из своего принципа действия, имеет неприятную особенность эксплуатации: эффективность усиления напрямую зависит от атмосферного давления. Чем ниже атмосферное давление, тем меньше степень его превышения над давлением в вакуумной камере, меньше коэффициент усиления.

Теоретически (и практически тоже) на высоте более 3500 метров над уровнем моря ВУТ теряет свою эффективность. В условиях обычной эксплуатации транспортного средства при небольших перепадах атмосферного давления и негористой местности изменение его эффективности незаметно. В условиях высокогорья применяются иные типы усилителей тормозов.

Основные признаки неисправности ВУТ

В процессе эксплуатации автомобилей с ВУТ особое внимание уделяется вопросам герметичности его конструкции и трубок, идущих к нему. Признаками неисправности являются:

• необходимость увеличения давления на педаль тормоза для эффективного торможения;
• уменьшенная величина хода педали тормоза;
• продолжение торможения после отжатия педали;
• неровные обороты двигателя вследствие подсоса из вакуумного шланга;
• наличие дополнительных звуков типа «подсос» в момент торможения;
• полный отказ работы усилителя.

Если ВУТ по каким-либо причинам выходит из строя, либо глохнет двигатель, тормозная система в целом остается исправной, но требует больших усилий нажатия на педаль тормоза, как при его отсутствии. Это есть одно из основных условий безопасного движения. Однако, эффективность экстренного торможения при этом значительно уменьшается.

Поэтому во время аварийного буксирования автомобиля, если исправен двигатель, рекомендуется его завести, чтобы тормозная система работала в штатном режиме.

Основные причины неисправности

Основные причины отказа работоспособности вакуумного усилителя тормозов:

• потеря герметичности вакуумного шланга;
• неисправность диафрагмы;
• потеря свойств клапанов;
• нарушение герметичности камер;
• поломка возвратной пружины.

Механизм ВУТ технологически давно отработан, поэтому большинство автовладельцев редко встречается с проблемой его неисправности. Учитывая важность эксплуатации исправной системы торможения, периодически, особенно перед дальними поездками, следует тестировать систему торможения.

Как проверить вакуумный усилитель тормозов не снимая

Способ 1

Наиболее простой способ проверить работу ВУТ заключается в следующем. Необходимо завести и прогреть двигатель. Далее следует заглушить двигатель. После этого неоднократно нажать на педаль тормоза. Во время первого нажатия она должна выжаться до упора. После второго и дальнейших нажатий ход тормозной педали уменьшается. Если разницы между первым и последующими нажатиями не ощущается, значит, разряжение в усилителе не создается.

Видео — как проверить вакуумный усилитель тормозов на автомобиле:

Способ 2

Двигатель заглушен. Нажимается до предела педаль тормоза, лучше несколько раз, и фиксируется в нажатом состоянии. Затем двигатель заводится. Педаль должна немного податься вниз при исправном усилителе.

Определить наличие возможных утечек воздуха позволяет следующий простой тест. При заведенном двигателе максимально выжимается педаль тормоза. Глушится двигатель. Если в течение минуты после того, как двигатель остановится, педаль подастся немного вверх, следовательно, в системе есть утечка воздуха.

Видео — как проверить подсос воздуха через вакуумный усилитель тормозов:

Его ремонт и замена

В случае отказа работоспособности ВУТ необходимо сразу принять меры к восстановлению его работоспособности.

Самостоятельно можно произвести замену вакуумного шланга. Также возможна замена вакуумного насоса в автомобилях с дизельными двигателями.

Более сложные ремонтные работы, связанные с восстановлением герметичности камер ВУТ, исправности диафрагмы, клапанов, других элементов конструкции, лучше доверить профессионалам на сертифицированной СТО. Следует помнить, что исправные тормоза – основа безопасности, на этом экономить не следует.

После ремонта необходимо проверить синхронность торможения колес, диагностировать системы ABS и ESP. Это следует делать на специальных стендах и соответствующем диагностическом оборудовании.

В большинстве случаев ремонт вакуумного усилителя может обойтись гораздо дороже, чем его покупка или замена ВУТ на б/у-шный в хорошем состоянии. Есть резон поискать усилитель на разборках. Тем более, они унифицированы: одна модель может применяться на разных марках автомобилей.

Смотрите как определить полярность аккумулятора и почему так важно её не перепутать.

Головное устройство в автомобиле — что это такое и как его выбирать.

Как производится подключение розетки фаркопа https://voditeliauto.ru/poleznaya-informaciya/to-i-remont/sxema-podklyucheniya-rozetki-farkopa.html  к автомобилю.

Видео — замена ВУТ на автомобиле ГАЗЕЛЬ:

Может заинтересовать:

Сканер для самостоятельной диагностики автомобиля

Добавить свою рекламу

Как быстро избавиться от царапин на кузове авто

Добавить свою рекламу

Выбор полезных принадлежностей для автовладельцев

Добавить свою рекламу

Товары для авто сравнить по цене и качеству >>>

Добавить свою рекламу

voditeliauto.ru

🚘 Как проверить вакуумный усилитель тормозов своими руками: фото

Если вы заметили, что для замедления движения или остановки автомобиля приходится прикладывать значительное усилие, а ход педали тормоза при заведенном двигателе уменьшился и стал более жестким – необходимо диагностировать вакуумный усилитель тормозов(ВУТ). Замена ВУТ в случае необходимости может быть легко выполнена своими руками.

Перед проверкой вакуумного усилителя тормозов необходимо убедиться в герметичности шланга, соединяющего его клапан с впускным коллектором. Сделать это можно при помощи визуальной проверки его целостности или же попытки нагнетания воздуха при помощи компрессора с манометром в снятый и заглушенный с одной стороны шланг или же резиновую грушу.

Устройство вакуумного усилителя тормозов

Вакуумный усилитель тормозов  предназначен для повышения удобства использования системы торможения. Автомобиль без ВУТ тормозил бы очень тяжело –  усилие, передаваемое на педаль, в этом случае было весьма существенным, что отражалось бы на безопасности вождения в худшую сторону.

Расположен ВУТ, как правило, прямо за моторным щитом. Конструктивно этот элемент выполнен в виде неразборного металлического блока, соединенного с главным тормозным цилиндром и бачком тормозной жидкости.

В состав вакуумника входят следующие элементы:

• Корпус.
• Разделительная мембрана (производится из гибкого материала).
• Обратный клапан.
• Толкатель педали тормоза.
• Шток гидроцилиндра.
• Пружина возвратного действия.
• Следящий клапан.

Принципа работы вакуумника основан на разнице атмосферного давления, вследствие чего создается разрежение, обеспечивающее формирование давление (а вместе с тем и передаваемое усилие) в тормозной системе.

Внутри ВУТ расположена диафрагма в виде перегородки. Каждая из разделяемых диафрагмой камер (полостей) герметична. Притом камеры равны друг другу по объему.

Одна из камер свободно сообщается с атмосферой (она так и называется – атмосферная часть), вторая связана со шлангом, ведущим из выпускной трубы двигателя. С этой стороны формируется пониженное, по сравнению с атмосферным, давление. Эта полость называется вакуумной, она расположена со стороны ГТЦ.

Атмосферная камера, находящаяся ближе с тормозной педали, содержит клапан обратного действия. Он призван препятствовать снижению давления во впускном коллекторе мотора. Благодаря этому, топливо не может попадать в механизм ВУТ.

Величина разрежения в этой полости контролируется следящим клапаном. Вакуумная же камера благодаря клапану обратного действия поддерживает давление на одном уровне. Иными словами, мембрана испытывает одинаковые значения давления со стороны обеих камер. Передвижение следящего клапана осуществляется через толкатель, который связан с тормозной педалью. Назначение пружины – обеспечение возврата диафрагмы в обычное состояние после прекращения торможения.

В некоторых ситуациях, когда автомобиль оснащается механизмом экстренного торможения, шток оборудуется специализированным электромагнитным приводом.

Как вы можете видеть, конструкция вакуумника не так сложна – в ряде случаев устранение некоторых неисправностей ВУТ может быть выполнено своими силами.

Проверка мембраны и герметичности камер

Проверить исправность вакуумного усилителя тормозов (ВУТ) можно несколькими способами, но чтобы убедиться в его работоспособности на 100%, лучше использовать их все. Прежде всего, несколько раз нажмите на педаль тормоза при заглушенном двигателе. При первом нажатии педаль опустится от довольно незначительного усилия примерно на 1/3 от полного хода, с каждым последующим нажатием она должна становиться более тугой, а ход уменьшаться. Если этого не происходит – ВУТ, скорее всего, неисправен, и требуется диагностика вакуумного усилителя тормозов. Далее мы расскажем Вам, как проверить вакуумный усилитель тормозов на Калине.

Спасибо за подписку!

Если диагностика ВУТ показала неоднозначные результаты и определить разницу в ходе педали и ее жесткости сложно, можно попробовать другой способ. Два-три раза нажав на педаль тормоза, заведите двигатель, не убирая с нее ногу. Тут есть несколько вариантов развития событий:

• Если педаль уйдет глубже на несколько сантиметров – вакуумный усилитель тормозов исправен. Окончательно удостовериться в этом можно, заглушив двигатель и не отпуская педали тормоза в течение 30 секунд.
• Если педаль начнет подниматься – это свидетельствует о нарушении герметичности вакуумной камеры.

Проверка обратного клапана ВУТ

Причиной плохой работы вакуумного усилителя тормозов может быть неисправность обратного клапана, к которому подсоединен шланг от впускного коллектора. Для диагностики последнего необходимо снять шланг, извлечь клапан из корпуса ВУТ и надеть на него с наружной стороны (с которой соединяется шланг) резиновую грушу от спринцовки или ареометра и сжать ее. Если после отпускания груши она останется сжатой – обратный клапан исправен.

В противном случае его необходимо заменить. Аналогичным образом можно проверить на герметичность впускной шланг при отсутствии компрессора.

Диагностика вакуумного усилителя тормозов может быть без труда проведена всего за несколько минут путем простейших манипуляций без применения каких-либо измерительных приборов и инструмента. Для более объективной проверки попробуйте различные способы, предложенные в статье. Перед этим не забудьте проверить состояние шланга, ведущего к ВУТ от впускного коллектора.

olade.ru

Принцип работы вакуумного усилителя тормозов

Предназначение вакуумного усилителя тормозов (ВУТ) — уменьшать давление ноги на педаль тормоза. Кроме того, вакуумный усилитель улучшает эффективность тормозного устройства в режиме экстренного торможения. Этим достигается большая безопасность для находящихся в автомобиле людей.

Неполадки с ВУТ могут поставить под угрозу жизни водителя и пассажиров. Поэтому, обнаружив признаки неисправности вакуумного усилителя тормозов, следует либо самостоятельно его отремонтировать, либо обратиться в автосервис.

Устройство вакуумного усилителя тормозов

Устройство вакуумного усилителя тормозов ограничивается лишь несколькими составляющими.

Он состоит из следующих элементов:

• корпуса;
• рабочей диафрагмы;
• рабочего клапана;
• толкателя тормозной педали;
• штока цилиндра тормоза;
• возвратной пружины.

Корпус ВУТ герметичен и имеет округлую форму. Место установки — моторный отсек впереди тормозной педали. Установка главного тормозного гидроцилиндра происходит на корпусе усилителя.

Диафрагма является основной работающей частью ВУТ. Материал для её изготовления должен быть прочным и эластичным. Центр диафрагмы — место размещения буферного металлического «пятака».

Он служит для упора штока, продолжающего педаль и цилиндр. Благодаря тому, что диафрагма делит корпус напополам, в нём образуются вакуумная и атмосферная камеры. Первая направлена к тормозному цилиндру, вторая — обратно.

Когда диафрагма установлена, корпус подвергается герметизирующей вальцовке. Рабочий клапан, служащий для соединения камер, приводится в действие педалью тормоза. Вакуумная камера обладает технологическим отверстием для шланга от источника, создающего разряжение.

Режим ожидания возникает при открытии рабочего клапана, что необходимо для поддержания низкого давления в обоих камерах. В это состояние диафрагма возвращается с помощью возвратной пружины.

Принцип работы вакуумного усилителя тормозов

Как работает вакуумный усилитель тормозов? Ответ очевиден, если изучить его устройство. Нажатием тормозной педали вызывается переход рабочего клапана в положение, при котором связь между двумя камерами перекрыта.

Дальнейшее нажатие ведёт к открытию специального отверстие, соединяющее содержимое атмосферной камеры с воздухом снаружи.

Давление воздушного столба в атмосфере Земли намного выше такового в камере. Принцип работы вакуумного усилителя тормозов основан на различии в давлении, приводящей шток в действие. Движение штока заставляет тормоза работать.

Именно так работает ВУТ автомобиля, на котором установлен бензиновый двигатель. Роль источника разряжения в нём отведена выпускному коллектору. Дизельный двигатель внутреннего сгорания требует для этих целей установки вакуумного насоса.

По своему устройству вакуумные насосы производства различных компаний сильно отличаются друг от друга. «Фордовский» насос является цилиндром с мембраной для создания разряжения. Усилители производства компании «Рено» представляют собой вращающиеся лопатки. Однако основного принципа работы это не меняет.

Признаки неисправности вакуумного усилителя тормозов

Перечень поломок ВУТ не слишком обширен.

Неполадки возникают, в основном, из-за следующих причин:

• разгерметизировался трубопровод, обеспечивающий движение воздуха при разряжении или места его стыков;
• произошла поломка обратного клапана;
• разгерметизировалась хотя бы одна рабочая камера в усилителе;
• вышел из строя установленный на некоторых двигателях вакуумный насос.

В последнем случае усилитель сможет продолжать работу, однако усилие на педаль будет ощутимо возрастать.

Чтобы понять, что в вакуумном усилителе тормозов «что-то не так», не нужно быть специалистом в устройстве автомобиля или проявлять чудеса наблюдательности. Тугой выжим педали, скрежет, «троение» на холостом ходу говорит о явных проблемах.

Существует ещё один верный способ распознать неисправность ВУТ. Несколько раз качните тормозную педаль и зафиксируйте её посреди хода. Если она проваливается — усилитель тормозов исправен. Если же педаль не изменила своё положение — требуется ремонтировать ВУТ.

В одних ситуациях с нажатием педали наблюдается падение оборотов, производимых силовой установкой, в других — абсолютно наоборот. Это указывает на конкретную причину неисправности — разгерметизацию.

Она сопровождается подсосом воздуха внутрь коллектора, вызывающим резкое изменение пропорций компонентов, из которых состоит топливно-воздушная смесь. Это и приводит к столь существенным изменениям в режиме работы двигателя. Ещё один явный признак подсоса — шипение, сопровождающее выжим педали.

Плохая работа насосов обычно определяется на слух. Механический вакуумный насос может издавать характерный постоянный стук — признак неисправности приводного штока. Неполадки в электрическом насосе сопровождаются высоким уровнем шума при работе. В этом случае виноват, скорее всего, приводной электродвигатель.

Существуют и другие признаки, помогающие распознать проблемы в вакуумном усилителе тормозов, не залезая при этом под капот вашего автомобиля.

Например, при смене режима работы силовой установке в результате действия тормозов, проверить ВУТ можно, отсоединив выпускной коллектор от трубопровода. При этом для заглушения штуцера используется резиновая заглушка или подходящая по диаметру трубка, которая должна быть пережата.

Импровизированная заглушка прочно фиксируется при помощи хомута. После этого двигатель ненадолго запускается. Если нажатие педали не сопровождается сменой оборотов, это значит, что усилитель подсасывает воздух.

Ремонт вакуумного усилителя тормозов

Если неполадки обнаружены, следует конкретизировать их причину в процессе осмотра усилителя перед ремонтом. Устранение проблем с ВУТ возможно лишь при повреждении трубопровода, а также обратного клапана или его уплотнителя.

В остальных случаях вакуумный усилитель тормозов лучше заменить. Но чтобы выяснить, какой именно элемент ВУТ получил повреждение, требуется тщательная проверка отдельных его деталей,особенно это касается трубок и хомутов.

Необходимо выполнить следующие действия:

• исследовать хомуты и трубку на наличие трещин;
• осмотреть резину, уплотняющую обратный клапан ВУТ на предмет расслоения.

Устранение расслоений и трещин — довольно сложный процесс. Гораздо более простым решением проблемы является смена хомутов и трубопровода. Стоят они дёшево и всегда имеются в продаже отдельно от других деталей усилителя.

Если такая замена не помогает — ВУТ придётся менять целиком.

Чтобы поменять вакуумный усилитель тормозов, необходимы:

1. отсоединение тяги привода усилителя от педали тормоза;
2. снятие главного тормозного цилиндра, расположенного под капотом автомобиля;
3. отсоединение вакуумного шланга от обратного клапана;
4. установка нового вакуумного усилителя в обратном порядке;
5. проверка работы нажатием педали при движении под уклон.

При наличии шумов в механическом вакуумном насосе иногда помогает изменение расположения штока — переворот на 180 градусов. Электрический насос, как правило, ремонту не подлежит, и ему требуется замена.

Выявить неполадки в работе вакуумного усилителя тормозов не слишком сложно даже для неопытного водителя. Если у вас хватает навыков, вы можете осуществить некоторые виды ремонта собственными силами, однако в ряде случаев требуются услуги автосервиса.

Так или иначе, пренебрегать состоянием ВУТ не следует — от этого порой зависит ваша безопасность на трассе.

Читайте также:

avtohomenew.ru
