Как пользоваться динамометрическим ключом для автомобиля и какой ключ лучше?

Сегодня динамометрический ключ является весьма распространенным инструментом, который можно встретить как в автомастерских и СТО, так и в частных гаражах. Однако, несмотря на то, что этот предмет применяется уже много лет, многие автолюбители даже не догадываются о том как пользоваться динамометрическим ключом.

Что такое динамометрический ключ?

Динамометрический ключ используется для закручивания резьбовых соединений с определенным моментом затяжки (силы, усилием). Единицей измерения усилия является ньютон на квадратный метр.

Подобный инструмент необходим из-за того, что в данных по техническому обслуживанию автомобилей и других сложных устройств всегда предоставляются данные о том, с каким усилием необходимо затягивать те или иные соединения. В том случае если используемая сила больше или меньше рекомендуемых значений, это может вызвать серьезную поломку из-за сорванной резьбы или недостаточно затянутых гаек и винтов.

Соответственно крайне важно иметь возможность изначально выставить необходимую силу затяжки, именно для этого и был создан динамометрический ключ.

Обычный динамометрический ключ состоит из следующих частей:

  1. Рукоятки, которая изготавливается из пластика или резины;
  2. Металлический корпус;
  3. Квадрат для торцевых головок;
  4. Шкала на которой показывается усилие затяжки.

Шкала может выглядеть по-разному, в зависимости от типа ключа. Сегодня существуют следующие виды динамометрических ключей для автомобиля.

КОНСТРУКЦИЯ ДИНАМОМЕТРИЧЕСКОГО КЛЮЧА ДЛЯ АВТОМОБИЛЯ

  • Стрелочные динамометрические ключи оснащаются шкалой со стрелкой. Они сравнительно недороги, но при этом обладают погрешностью в измерениях в районе 6-8%. Они подходят только для работ, которые не требуют высокой точности при затяжке соединений;
  • Щелчковые динамометрические ключи, также известные как «предельные». В этом случае необходимо накрутить в основание ключа движимую рукоятку до того момента, когда она не дойдет до нужной отметки усилия.
    Они имеют меньшую погрешность в районе 4% и активно используются в СТО;
  • Электронные обладают наибольшей точностью и являются лучшим вариантом динамометрического ключа для авто. Их погрешность составляет около одного процента, и имеют такие функции как выгрузка данных в Excel, программирования последовательности действий и пр.

Отдельно стоит сказать о щелчковых ключах. У некоторых из них не одна шкала, а две – вертикальная и горизонтальная. При этом на числа на горизонтальной шкале обозначают, сколько Ньютонов добавится к усилию, отмеченному на вертикальной шкале. То есть, если на вертикальной шкале будет выбрано число «112», а на горизонтальной «4», то мы получим усилие в 116 Ньютонов на метр (112+4).

Также очень важно помнить о том, что у стрелочных динамометрических ключей нет ограничения по силе затяжки. Они могут только показывать ваше усилие. Соответственно если в какой-то момент вы превысите разрешенный крутящий момент, то это может серьезно повредить деталь.

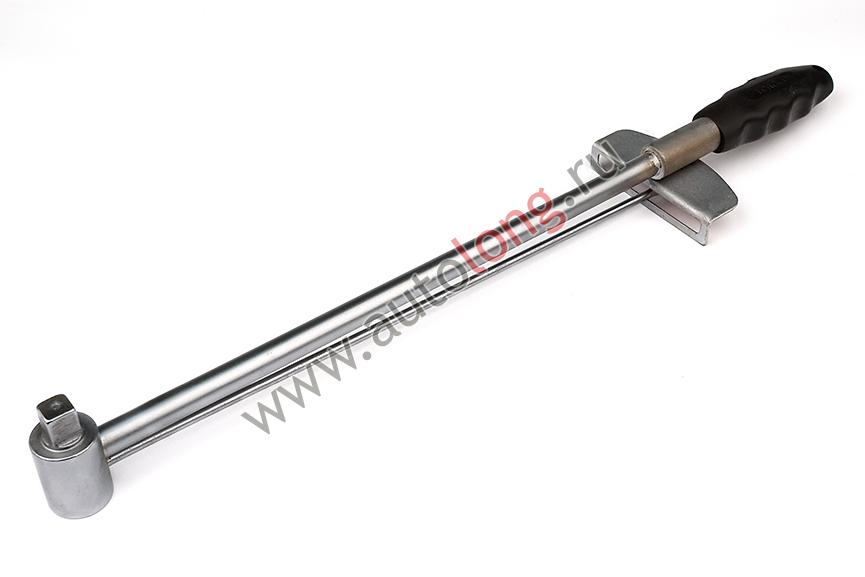

КЛЮЧ ТОРСИОННОГО ТИПА С НЕПОДВИЖНЫМ СТРЕЛОЧНЫМ УКАЗАТЕЛЕМ

Как выбрать динамометрический ключ?

Выбор динамометрического ключа для автомобиля во многом зависит от того, какие именно цели вы преследуете. Разбег стоимости у динамометрических ключей не самый большой, и, тем не менее, встречаются как бюджетные, так и дорогие модели.

Разумеется, самым дорогим вариантом являются электронные динамометрические ключи. Однако перед покупкой такого инструмента имеет смысл задуматься о том, нужна ли вам такая высокая точность?

Говоря вкратце, выбор динамометрического ключа для автомобиля, во многом зависит от того, что именно Вы планируете делать с его помощью. Если делать в гараже только работы, не требующие высокой квалификации и точности всех действий, то вполне хватит недорогой стрелочной модели.

Для более точных работ подойдут предельные динамометрические ключи, которые обладают приемлемой стоимостью, и возможностью выставить нужное усилие с допустимой погрешностью.

Модели с электронной системой имеет смысл приобретать, только если планируется проведение работ, требующих особой точности. Как правило, такие инструменты используются только в специализированных мастерских.

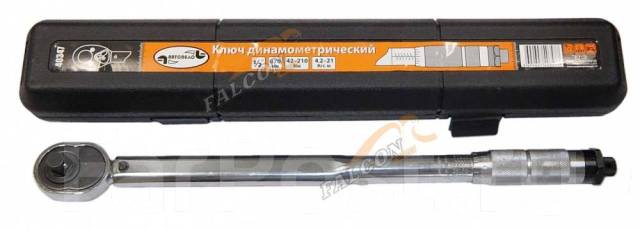

ЩЕЛЧКОВЫЙ ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ

Очень важно, чтобы ключ был изготовлен из качественных, прочных материалов. Особенно это важно для стрелочного динамометрического ключа, поскольку у него нет ограничения по усилию, соответственно, если оно будет превышено, то инструмент может сломаться.

Также стоит обратить внимание на размер квадрата торцевой головки, поскольку именно от него зависит то, какие гайки и болты вы сможете затягивать при помощи ключа.

Выбор диапазона рабочего усилия

Достаточно важным моментом является выбор усилия в определенном рабочем диапазоне. Среди существующих моделей имеется несколько самых распространенных диапазонов усилия, в зависимости от размера квадрата для торцевых головок.

  • От 0,5 до 2,5 килограмм, при квадрате 1/4;
  • От 1,9 до 11 килограмм, при квадрате 3/8;
  • От 4,2 до 21 килограмма, при квадрате 1/2;
  • От 7 до 35 килограмм, при квадрате 1/2;
  • От 8 до 40 килограмм, при квадрате 3/4;
  • От 10 до 70 килограмм, при квадрате 3/4;
  • От 14 до 98 килограмм, при квадрате 1.

При выборе динамометрического ключа для вашего автомобиля лучше будет, если все необходимые для вас нагрузки, находились в пределах рабочего диапазона. И естественно очень важно, чтобы размер квадрата подходил для ваших задач.

КЛЮЧ С ЭЛЕКТРОННЫМ ИНДИКАТОРОМ

Как правильно пользоваться динамометрическим ключом?

Как уже было сказано, динамометрические ключи используются для затяжки резьбовых соединений с определенным усилием. В основном все они предназначены для затягивания по часовой стрелке, хотя встречаются и модели, предназначенные для затягивания против часовой стрелки. Также имеются ключи, у которых можно переключать присоединительный квадрат на разные стороны для того, чтобы ими можно было пользоваться в обе стороны.

Важно помнить о том, что динамометрический ключ не рекомендуется использовать в качестве обычного воротка, поскольку это серьезно увеличит износ предмета. Кроме того, достаточно важно откручивать ручку в нулевое положение после работы.

Ведь если оставить её в сжатом положении – это приведет к ухудшению точности выставления усилия затяжки.

Читайте также:

Использование щелчковых динамометрических ключей

Как уже было сказано, предельные динамометрические ключи обладают лучшим сочетанием стоимости и точности устанавливаемого усилия. Именно поэтому, они пользуются наибольшей популярностью.

Естественно для того, чтобы использовать этот инструмент по назначению, необходимо уметь правильно выставлять оптимальное усилие. Для этого нужно выполнить следующие действия:

  1. Отпустить стопорную гайку;
  2. Установить необходимую нагрузку на шкале при помощи вращающейся рукоятки;
  3. Зафиксировать положение при помощи стопорной гайки.

После того, как вы совершите все эти действия, динамометрический ключ будет готов к работе. При достижении выставленной нагрузки будет раздаваться характерный щелчок.

Использование электронных динамометрических ключей

Динамометрический ключ в комплектке с набором насадок

Как уже было сказано, главным преимуществом электронных ключей является возможность максимально точно настроить усилие, с точностью до десятой, а порой и сотой доли Ньютона.

Это можно сделать, как и при помощи кнопок на контрольной панели с жидкокристаллическим дисплеем, так и подключив инструмент к компьютеру при помощи специального кабеля. Достаточно полезной функцией является возможность сохранять настройки в пресеты, и просто переключать их. Это позволяет серьезно сэкономить время настройки.

Кроме того, у электронных ключей существуют функции сохранения и распечатки данных затяжки, а также другой информации необходимой для работы.

Использование стрелочных динамометрических ключей

Поскольку стрелочные ключи не имеют ограничителя усилия, то при их использовании необходимо соблюдать крайнюю осторожность. Ведь если приложенные вами силы будет слишком велики, то можно не только сорвать резьбу, но и повредить инструмент.

Во время затягивания при помощи стрелочного ключа, стрелка остается неподвижной, но при этом смещается сама шкала, демонстрируя приложенное усилие.

Профилактика динамометрических ключей

Как и любой механический инструмент, от которого требуется высокая точность, динамометрический ключ должен время от времени проходить профилактический осмотр и калибровку.

В идеале, точность динамометрических ключей должна проверяться через каждые десять тысяч применений, либо один раз в год.

Как пользоваться динамометрическими ключами и стоит ли покупать дешёвые образцы

Для чего нужен динамометрический ключ? Инструменты для закручивания и откручивания гаек называются ключами. Существуют их разные модификации, в том числе и торцевые головки. Они надёжней накидных и рожковых ключей, благодаря более плотному обхвату гайки, исключающему её проскакивание и зализывание.

В слесарных работах бывает необходимо зажать гайку со строго определённым усилием. Это нужно для того, чтобы исключить её отвёртывание в процессе эксплуатации, но при этом не пережать прокладку или прикручиваемую поверхность, и не сорвать резьбу. Для этого используют динамометрические ключи. Благодаря специальному устройству они контролируют усилие, с которым происходит затягивание.

Какими бывают динамометрические ключи и как ими пользоваться

Эти инструменты делятся на три основных типа, отличающиеся не только механизмом, но и точностью измерения, а характеристики обязательно имеются в инструкции динамометрических ключей:

1. Стрелочный. Самая простая и дешёвая разновидность. Имеют наименьшую точность измерений. Погрешность составляет до 10 %. Диапазон прилагаемых усилий до 280 Нм. Контроль работы производится визуально, что не всегда удобно. Специалисты не считают этот тип достойным внимания.

стрелочный динамометрический ключ



2. Щелчковый (трещотка). Наиболее распространённый тип инструмента. Его погрешность может составлять всего 5 %, что считается допустимой нормой. Диапазон 40-360 Нм. Большинство профессиональных трещоток изготовлено по этой технологии.

3. Электронный. Имеет цифровую шкалу, и максимальную точность измерений. Погрешность не более 1%. Это самая дорогая категория динамометрических ключей. Диапазон усилий в пределах 20-350 Нм. Имеется звуковая и световая индикация порога прикладываемых усилий.

Существуют динамометрические ключи, приспособленные только на затягивание. Однако это не всегда удобно, особенно при работе с гайками, имеющими обратную резьбу. В этом случае необходимо приобрести инструмент, поддерживающий работу в нескольких позициях. Как правило, это фиксированный режим, режим откручивания и закручивания.

ЧИТАТЬ ПО ТЕМЕ:

Особенности электрического ударного гайковерта и места использования.

электронный динамометрический ключ



От того, как вы будете пользоваться динамометрическим ключом, зависит тип, который нужно приобрести. Профессиональные инструменты можно разделить на имеющие сменные наконечники, и с несъёмной трещоткой. Замена наконечников позволяет использовать не только обычный щелчковый механизм, но и специальные приспособления в виде рожковых или накидных насадок.

Нужна ли инструкция к динамометрическому ключу

Определить допустимый диапазон усилий прикладываемых к инструменту, можно даже на глаз. Чем он больше, тем большие усилия сможет выдержать.

Рычаги длиной около 50см, как правило, рассчитаны на затягивания гаек с усилием не больше 100Нм. Этого вполне достаточно для большинства работ в автомобильной мастерской. Те, которые равны или больше 70см. выдержат уже до 350 Нм. Но не стоит определять характеристики на глазок. Более точно определить параметры динамометрического ключа позволит инструкция, которая обязательно идёт в комплекте.

щелчковый динамометрический ключ



Принцип работы с таким инструментом заключается в следующем. Когда необходимо выдерживать определённые усилия при завёртывании гаек или болтов, нужно предварительно выставить эту величину. Это делается при помощи специального механизма, расположенного в рукоятке рычага или рядом с ней. Вы либо накручиваете счётчик, либо перемещаете шкалу до необходимой величины. В случае, когда имеется электронная шкала, нужное усилие выставляется на ней. Если вы не знаете, как пользоваться динамометрическим ключом настоятельно рекомендуется обратиться к инструкции.

После использования инструмента, измерительный механизм необходимо перевести в нулевое положение, поскольку несоблюдение этого правила приведёт к быстрому расслаблению пружины, и как следствие некорректной работе. Также очень важно не использовать ключ в качестве воротка для откручивания чрезмерно затянутых и заржавленных гаек и, конечно же, не рекомендуется применять к нему усилия больше тех, на которые он рассчитан. Соблюдая правила работы и хранения инструмента, вы долго сможете использовать его в работе, не опасаясь появления недопустимых погрешностей.

Инструкция по эксплуатации динамометрических ключей

Динамометрический ключ не относится к числу самых необходимых инструментов, но он просто незаменим при выполнении сложных ремонтов. Да и установка колес происходит быстрее и надежнее, если использовать не баллончик, а динамометрический ключ, позволяющий контролировать величину усилия закручивания резьбового соединения.

Область применения динамометрических ключей довольно обширна: от гаражей и мастерских рядовых автолюбителей до профессиональных СТО и производственных предприятий. Такая популярность использования этого инструмента обусловлена его функциональными свойствами.
Как пользоваться динамометрическим ключом? Данным вопросом задаются многие автолюбители, предпочитающие производить мелкие и крупные ремонты своего автомобиля собственными руками.

Как пользоваться динамометрическим ключом?

Перед тем, как приступить к эксплуатации ключа, нужно ознакомиться с инструкцией по эксплуатации динамометрического ключа. Если проигнорировать данное требование, то можно допустить серьезные ошибки либо вывести инструмент из строя. Несмотря на то, что универсальной инструкции по эксплуатации различных типов динамометрических ключей не существует, можно выделить общую последовательность действий:

  1. Удерживая ключ в одной руке, разблокируйте рифленую рукоятку, повернув против часовой стрелки рифленую стопорную гайку на конце инструмента.
  2. Установите необходимую величину крутящего момента, вращая рифленую рукоятку.
    Например, для того чтобы установить момент 46 Нм, необходимо:
    1. вращая рифленую рукоятку, сопоставить деление “0” на ней с делением “40” на основной шкале, нанесенной на корпус инструмента
    2. продолжать вращать рифленую рукоятку по часовой стрелке до сопоставления цифры “6” на ней с центральной осью основной шкалы
  3. Зафиксируйте установленный момент, повернув стопорную гайку по часовой стрелке
  4. Используя соответствующую торцевую головку или насадку, заворачивайте крепежную деталь до тех пор, пока не почувствуете или не услышите характерный щелчок.

Правила затяжки динамометрическим ключом

  1. Не допускается продолжение затяжки после щелчка. С повышенным вниманием следите за щелчком, когда работаете с низким крутящим моментом.
  2. Если динамометрический ключ не использовался некоторое время, рекомендуется сначала поработать им на низких крутящих моментах для того, чтобы специальная заводская смазка распределилась по всему механизму ключа.
  3. В то время, когда вы не используете ключ, рекомендуется хранить его, предварительно установив на шкале минимальное значение крутящего момента.
  4. Не опускайте рифленую рукоятку ниже самого нижнего деления и не поднимайте ее выше верхнего деления основной шкалы, нанесенной на корпусе инструмента.
  5. Динамометрический ключ является прецизионным инструментом и требует соответствующего обращения.
  6. Очищайте инструмент, только лишь протирая его. При этом не допускается применение каких-либо видов очистителей, которые могут воздействовать на специальную заводскую смазку механизма ключа.
  7. Попытки повернуть рифленую рукоятку при затянутой стопорной гайке могут привести к выходу инструмента из строя.
  8. Динамометрический ключ контролирует достижение установленного крутящего момента. Необходимо учитывать, что конечное усилие на крепеже зависит от силы трения между деталями крепежа.

В заключение хочется напомнить, что всю информацию о нюансах эксплуатации динамометрических ключей нужно узнавать у продавца перед покупкой.



Динамометрический ключ как пользоваться

Монтаж некоторых комплектующих и узлов автомобиля должен выполняться с определенным усилием. Добиваться его обычным гаечным ключом нельзя, так как сам человек не может определить с какой силой он давит на гайку. Для решения этой задачи рекомендуется купить динамометрический ключ, позволяющий выставить предварительно требуемое усилие или отследить его по индикации, в зависимости от типа данного инструмента. Благодаря высокой точности момента затяжки, вероятность срыва резьбового соединения сводится к нулю. Рассмотрим, как правильно пользоваться динамометрическим ключом.

Конструкция и преимущества


В основе стандартной конструкции динамометрического ключа лежит пружина. Регулируя ее упругость можно выставить желаемый момент затяжки. Когда он будет достигнут, сработает трещотка и затянуть гайку сильнее не получится. Однако у этого варианта есть ряд недостатков.

Производитель инструмента Stahlwille предлагает динамометрические ключи, в основе конструкции которых не пружина, а кулачковый механизм. Использование данного механизма делает динамометрический ключ более надежным, чем аналоги на основе пружины, за счет следующих преимуществ:

  •        Кулачковый механизм, в отличие от пружины, не растягивается, за счет чего исключается появление погрешности во время эксплуатации ключа.
  •        Благодаря кулачкам, возможно регулирование выработки, что увеличивает эксплуатационный срок.
  •        Нет необходимости после использования делать сброс до нулевого момента затяжки, что упрощает эксплуатацию такого инструмента.

Эксплуатационный срок динамометрических ключей с кулачковым механизмом от компании Stahlwille составляет около 10 лет при условии своевременного обслуживания, что примерно в три раза больше пружинных аналогов европейского производства. Под обслуживанием подразумевается ежегодная калибровка инструмента.

Как правильно использовать


По конструкции различают два типа динамометрических ключей: индикаторные и предельные. Последние просты в использовании, так как момент затяжки устанавливается непосредственно перед эксплуатацией. Индикационные позволяют регулировать момент затяжки, отслеживая усилия по средствам индикации, в роли которых выступают шкала, стрелочный индикатор или электронное табло.

В эксплуатации динамометрических ключей нет ничего сложного, так как они были разработаны для упрощения работы с резьбовыми соединениями. При использовании предельных моделей, достаточно установить необходимый момент затяжки, рекомендуемый автомобильным производителем. Существуют предельные ключи без возможности регулировки момента затяжки. Они стоят дешевле, но и покупать их необходимо набором, в котором каждый ключ имеет индивидуальный момент затяжки. Пользоваться набором не всегда удобно, поэтому рекомендуется регулируемый предельный динамометрический ключ, а лучше всего отдать предпочтение индикаторному аналогу.

Эксплуатация индикаторных динамометрических ключей еще более проста, так как нет необходимости каждый раз регулировать момент затяжки. Достаточно во время работы следить за индикатором прилагаемого усилия и, достигнув оптимального момента затяжки, прекратить работу. Цифровое табло, отражающее данную информацию, гарантирует самый точный результат по сравнению с ключами, имеющими шкалу или циферблат. Поэтому у такого инструмента самая высокая стоимость. Применяется он в основном для монтажа узлов и комплектующих, где необходим максимально точный момент затяжки. Для монтажа колес на автомобиль подойдет и обычный предельный динамометрический ключ, имеющий доступную стоимость.

Как правильно пользоваться динамометрическими ключами. Ответы на вопросы.

Для точной и надежной сборки строительных конструкций, промышленного оборудования и любой другой техники необходимо затягивать резьбовые соединения с определенным, заранее известным крутящим моментом. Именно для этого и применяется динамометрический ключ. Как пользоваться этим инструментом мы расскажем далее.

Главным отличием динамометрического ключа от обычного гаечного является наличие в конструкции динамометра, который измеряет момент силы при затяжке. Если профессиональными строительными или монтажными работами вы и не занимаетесь, такой ключ вам все равно пригодится: для обслуживания вашего автомобиля. Регулярное и правильное использование ключа гарантирует максимально надежную фиксацию колесных болтов.

Как и в случае с любым другим современным инструментом, выделяются различные типы динамометрических ключей:

Предельные. Используются для быстрой затяжки с точным моментом, который задан заранее. По достижении выбранного значения звучит звуковой сигнал. Особенно удобны для шиномонтажных работ, где для всех соединений нужен одинаковый крутящий момент.

Шкальные. Момент силы в процессе затягивания отображается на встроенной шкале.

Стрелочные. Тип, аналогичный предыдущему. Отличается тем, что дает данные о моменте силы не только в процессе закручивания, но и на крепеже, уже установленном.

Следующее, что вам понадобится, после того, как вы выбрали подходящий динамометрический ключ - инструкция по обслуживанию автомобиля. Именно в ней вы найдете информацию о крутящем моменте, на котором производится затяжка соединений. Рекомендовано использовать такой ключ, чтобы необходимое для затяжки значение лежало в середине рабочего диапазона ключа (интервал указывается в Нм).

Итак, приступаем к затягиванию соединения:

Снимите блокировку ключа, повернув фиксатор в основании ручки.

Установите на ручке требуемое значение крутящего момента (например, 100 Нм). Для этого, вращая рукоятку, выберите максимально близкое значение на шкале ключа (98) и совместите с уточняющим делением на ручке (2). (Шкала может варьироваться в зависимости от типа и марки ключа).

Верните блокировку ручки.

Установите трещотку в положение откручивания.

Наденьте ключ на гайку и слегка ослабьте ее.

Переключите трещотку в положение закручивания.

Аккуратно вращайте ключ по направлению затягивания, пока не услышите щелчок.

Щелчок означает, что заданный крутящий момент достигнут, и подтяжка завершена. При необходимости повторите процесс для остальных гаек.

Важно: ключ хранится только в нулевом положении. По окончании работы обязательно верните момент к значению 0 Нм. Так вы предотвратите преждевременный выход из строя и сможете избежать неточностей в работе.



купить динамометрические ключи можно в компании 220 Вольт.

Динамометрический ключ.

Какой выбрать? | ПроИнструмент

Ошибочно предполагать, что ключ с регулируемым крутящим моментом затяжки (или, проще – динамометрический ключ) необходим только владельцам автомобилей. Управлять усилием затяжки резьбовых соединений требуется, в частности, при возведении сложных сборно-разборных металлоконструкций. Особенно в тех случаях, когда под руками лишь крепёж из пластичных малоуглеродистых сталей и сплавов, либо приходится использовать б/у болты: небольшое превышение момента затяжки – и головка метиза треснула, а грани гайки деформировались…

Устройство и разновидности

Динамометрический ключ – современная техническая альтернатива примитивным трубным удлинителям, пользование которыми не только малограмотно, но и опасно, поскольку сорвавшийся с трубы гаечный ключ – причина травмы. Классификация рассматриваемого инструмента производится:

  • По виду среды, обеспечивающей момент затяжки: это может быть воздух или жидкость.
  • По конструкции привода передачи крутящего момента и отсчётного механизма различают стрелочные и щелчковые динамометрические ключи.
  • По виду системы отсчёта — механической или электронной.

Все современные динамометрические ключи оснащаются измерительным датчиком, показывающим величину крутящего момента. Такой специализированный монтажный инструмент доступен в широком диапазоне реализуемых крутящих моментов, размеров и точности. Поэтому перед специалистом, который регулярно занимается слесарно-монтажными работами, рано или поздно возникает вопрос: динамометрический ключ – какой выбрать?

Как пользоваться динамометрическим ключом?

Приобретаемый инструмент нуждается в калибровке, поскольку точность показаний датчика фактического момента затяжки оказывается различной и определяется характером производимых операций.

Выбор типоразмера инструмента определяется точностью показаний. Если определяющим фактором является низкая стоимость и простота использования, то применяют динамометрический ключ в форме балки. Если точность и повторное использование более важны, то применяют щелчковый динамометрический ключ. Наибольшую точность затяжки покажет оснастка электронного типа.

При выборе типа ключа оценивают его технические возможности. Например, торговая марка Jonnesway предлагает широкий выбор щелчковых динамометрических ключей, которые включают в себя храповой механизм при различных формах рабочей головки, а её основной конкурент — King tony – помимо инструмента с механическим приводом производит ещё и электронные модели.

Главной позицией выбора типоразмера динамометрического ключа является заявляемый производителем диапазон усилий или крутящих моментов. Последовательность использования такова:

  1. Ознакомиться со схемой затяжки крепежа, которая приводится в инструкции.
  2. Очистить крепёж от грязи, жировых отложений и следов коррозии. Хват головки за повреждённые гайки или болты может быть ненадёжным. Также не нужно преждевременно смазывать нитки резьбы: это снизит трение и исказит результаты затяжки.
  3. Использование динамометрического ключа обычно рекомендуется после того, как соединение уже предварительно затянуто.
  4. При затяжке необходимо производить визуальный отсчёт показаний только под прямым углом.

Практика применения рассматриваемых видов монтажного инструмента отличается определёнными особенностями.

Стрелочный динамометрический ключ

Динамометрические ключи этого типа разработаны так, чтобы точно контролировать условия окончания затяжки. Когда нужное значение крутящего момента достигнуто, рукоятка плавно перемещается вхолостую. Такая конструкция предоставляет пользователю время для сброса давления на рукоятку. Точность составляет ±5% от заданного значения крутящего момента. С целью защиты механизма от грязи он снабжается резиновым сильфоном, а пластиковая рукоятка определяет местонахождение руки пользователя для повторного применения ключа по своему назначению.

Исходная калибровка инструмента производится на предприятии-изготовителе.

Щелчковый динамометрический ключ

Современный дизайн таких ключей разработан с целью достижения наибольшей оперативности применения. При требуемом значении параметра издаётся звуковой сигнал. Этот сигнал отличается от звука щелчка, который слышится в процессе приложения усилия. Защёлкивающийся гаечный ключ минимизирует путаницу при работе. В состав ключей щелчкового типа входит меньше движущихся компонентов, что повышает надёжность инструмента и снижает его износ. Ключи с защёлкой сохраняют калибровку гораздо дольше, чем ключи, имеющие стрелочное исполнение.

Как пользоваться динамометрическим ключом щелчкового типа?

При установке инструмента такого типа на боковой его стороне виден циферблат. По циферблату регулируют величину давления затяжки, соответственно при этом изменяется и величина усилия.

Используя ключ со щелчковым исполнением, необходимо последовательно:

  1. Осмотреть болт/гайку, чтобы установить предельный момент затяжки (рекомендуемые значения указываются в инструкции).
  2. Проверить относительное положение циферблата: соответствует ли он той метрической системе, которая будет использоваться.
  3. Установить посадочную головку, которая должна с лёгкостью защёлкиваться на головке болта. Диск зафиксировать.
  4. Начинать затяжку по часовой стрелке, применяя ровные и плавные ходы рукоятки. При повороте будет слышен характерный щелчок. Признаком окончания затяжки по моменту является ощущение того, что ключ самопроизвольно отталкивается от гайки.
  5. Выполнить считывание фактического усилия затяжки и сравнить его с требуемым.

После окончания работы, динамометрический ключ следует сбросить на ноль — это снизит давление на внутреннюю пружину и поможет сохранить её калибровку.

Электронный динамометрический ключ

Цифровые динамометрические ключи поставляются с более высокой технологичной точностью, оснащены цифровой индикацией показаний крутящего момента, а также визуальными, акустическими и сенсорными сигналами, которые предупреждают оператора при достижении заданного крутящего момента. Это предоставляет пользователям следующие преимущества:

  • Возможность применения при различных перенастройках крутящего момента.
  • Получение пользователем визуального (рукоятка вибрирует), акустического и сенсорного сигнала.
  • Программируемость настроек крутящего момента перед началом работ.
  • Фиксацию пиковых показаний на экране ЖК-дисплея в течение как минимум 15 с.
  • Возможность использования в шумной производственной среде.

Для программирования с целью получения предупреждающих сигналов оператор устанавливает нижний и верхний пороги крутящего момента. Они необходимы в случае, когда заданные пределы момента затяжки достигнуты или нарушены во время эксплуатации ключа.

Динамометрический ключ как пользоваться.

Как правильно пользоваться динамометрическим стрелочным ключом видео

Как правильно пользоваться динамометрическим ключом щелчкового типа

Как пользоваться динамометрическим ключом? Советы и рекомендации

Некоторые мастера не разбираются, как пользоваться динамометрическим ключом, поскольку никогда не сталкивались с таким инструментом. Зачем же нужны подобные приборы? В каких работах они применяются? Давайте постараемся ответить на представленные вопросы.

Стрелочные ключи

Наиболее дешевая модификация динамометрического инструмента. Обладает незначительной погрешностью при настройке порядка 6-8 %.

Вопросом о том, как пользоваться стрелочным динамометрическим ключом, задаются немногие слесари и автомобилисты, поскольку подобные модели отличаются особой простотой конструкции. В процессе эксплуатации шкала инструмента смещается при затяжке, а стрелка остается на месте. Именно по этим конструктивным элементам ориентируется пользователь при настройке.

Щелчковые ключи

Более дорогостоящий вариант по сравнению с предыдущим. Но в то же время имеет меньшую погрешность на уровне до 4 %.

Разобраться, как пользоваться динамометрическим ключом щелчкового типа, не так уж сложно. Необходимо лишь постичь азы обращения с инструментом на практике. Конструктивно такой прибор напоминает обыкновенную трещотку и содержит 2 шкалы, согласно которым и ориентируются мастера, определяя нужное усилие.

Недостаток щелковых ключей заключается в ограниченности диапазона возможной затяжки. Различные модели отличаются размером и характером посадочных квадратов. Встречаются ключи с возможностью изменения масштаба просвета.

Ключи с цифровой индексацией

К данной категории относятся высокоточные приборы с погрешностью в 1-2 %, что сказывается на достаточно высокой цене инструмента. Обычно применяются частными профессиональными мастерами по обслуживанию автомобилей, персоналом СТО.

Как правильно пользоваться динамометрическим ключом с индексацией? В ходе выполнения работ достаточно ориентироваться по звуковым и световым указателям, которые позволяют определить достаточный порог прикладываемого усилия.

Особенности эксплуатации

Как использовать динамометрический ключ? Как пользоваться шкалой? Подобными вопросами задаются многие начинающие слесари, которые сталкиваются с необходимостью применения инструмента.

На самом деле определиться с допустимым диапазоном потуг можно на глаз. Как правило, инструмент с длиной рычага порядка 50 см рассчитан на затяжку гаек при усилии не более 100 Нм. Этого оказывается вполне достаточно для выполнения большинства работ в автомастерских.

Как пользоваться динамометрическим ключом с рукояткой длиной в 70 см и более? Такой инструмент способен уже выдерживать усилие на уровне до 350 Нм. Чтобы в точности определиться с нужными параметрами, в данном случае стоит воспользоваться специальными рекомендациями, которые содержатся в прилагающейся инструкции.

В целом же эксплуатация инструмента заключается в следующем. При необходимости выдержки определенных усилий, в ходе завинчивания болтов или гаек следует заблаговременно настроить шкалу прибора на нужную величину. Реализуется задача благодаря наличию специального механизма, который расположен у самой рукоятки рычага либо рядом с ней.

В зависимости от модификации ключа пользователю приходится перемещать шкалу до достижения необходимого показателя или накручивать счетчик. Ориентировка по электронным указателям в случае эксплуатации прибора с цифровой индексацией значительно облегчает определение необходимых усилий.

После применения, измерительную часть инструмента следует переместить в нулевое, исходное положение. Несоблюдение данного правила может привести к некорректной работе любого прибора в результате расслабления пружины.

Соблюдение нехитрых рекомендаций позволит получать удовольствие от применения динамометрического ключа на протяжении максимально длительного срока без возникновения существенных погрешностей.

В итоге

Исходя из вышесказанного, стоит отметить, что оптимальным вариантом для отечественного пользователя способен стать щелчковый ключ. Благодаря умеренным погрешностям, он идеально подходит не только для персонала СТО, но также обычных автолюбителей. Естественно, использовать ключи с цифровой индексацией проще. Однако такой дорогостоящий инструмент приходится по карману далеко не каждому.

Что касается вопроса, как пользоваться динамометрическим ключом, то для этого достаточно лишь научиться правильно настраивать шкалу прибора, заранее ослабляя стоп-гайку, после чего планомерно вращать рукоятку до момента, пока инструмент не покажет допустимую норму.

Добавить комментарий

Как выбрать и как пользоваться динамометрическим ключом?

October 26,

По мнению многих начинающих водителей, самым лучшим инструментом для проведения замены колеса является балонник. Но иногда на дороге случают действительно непредсказуемые вещи и если автомобилист не докрутит гайки, они попросту открутятся и могут рассыпаться по пути. Тогда колесо просто отвалится и машина не будет дальше ехать. А если это произошло на трассе при скорости в 100 километров в час, последствия могут быть непредсказуемыми.

Но сильно перекручивать болты тоже опасно, поскольку тогда может лопнуть резьба на колесе и произойдет то же самое, что и при недокрученных гайках. Но как тогда быть? К счастью, в автомагазинах есть инструмент, который позволяет водителю закрутить болты так, чтобы они держались крепко и в то же время не срывали резьбу. Сегодня речь пойдёт о том, как пользоваться динамометрическим ключом и как его правильно выбрать.

Сегодня в магазинах можно увидеть три вида таких инструментов. Это могут быть стрелочные, цифровые и щелчковые варианты. Ответ на вопрос о том, как пользоваться динамометрическим ключом, мы найдём чуть позже, а пока давайте рассмотрим каждый из вышеописанных типов деталей.

Первый тип – это самый дешёвый вариант, который может только быть. Но несмотря на низкую цену, мало кто из автомобилистов отдаёт предпочтение именно этому варианту. А всё дело в том, что стрелочный динамометрический ключ (force) имеет большую погрешность в показаниях (9-10 процентов). Поэтому использование его на практике сравнимо с применением обычного балонника. Хотя вопросом о том, как пользоваться динамометрическим ключом стрелочного типа, задаются немногие автомобилисты, поскольку данная запчасть среди всех существующих вариантов является самой простой в эксплуатации.

Щелчковые варианты имеют меньшую погрешность, нежели первый тип. Составляет она порядка 4 процентов. Купить динамометрический ключ щелчкового типа можно в любом специализированном магазине, но вот стоимость его будет несколько выше (так называемая золотая середина ). Также стоит отметить, что щелчковые варианты могут подходить не только обычному автолюбителю, так как пользоваться динамометрическим ключом данного типа не брезгуют работники крупных сервисных центров, и в этом нет ничего плохого. Универсальность – это ещё один козырь данного приспособления.

Самыми дорогими и, соответственно, самыми точными ключами являются цифровые. Из-за своей дороговизны они вовсе не подходят для среднестатистического автовладельца, да и дополнительный набор функций вряд ли поможет лучше закрутить болт на колесе.

Исходя из этого, можно сделать вывод, что наилучшим ключом для российского водителя будет щелчковый. Благодаря низкому показателю погрешности он отлично подходит как для обычных автолюбителей, так и для владельцев СТО. Простота в работе и высокая степень надёжности делает данный тип запчастей одним из самых популярных на сегодня в мире. А пользоваться им очень просто – нужно всего лишь настроить шкалу, предварительно ослабив стоп-гайку , и постепенно вращать рукоятку, пока прибор не покажет предельно допустимую норму.

Динамометрический ключ. Выбор ключа и работа им

Ремонт своими руками Инструменты Динамометрический ключ. Выбор ключа и работа им

Всем привет! В последнее время совсем нет времени писать в блог, активно занимаюсь диагностикой бензиновых двигателей. После просмотра видеокурсов Пахомова и углубленного изучения материальной части автомобилей многие доселе неясности при ремонте систем впрыска автомобилей рассеялись и появилось желание применить знания на практике.

Не хочу показаться хвастливым, но результаты уже есть и для начала я думаю неплохие. Извините за это небольшое отступление от темы. Сегодня поговорим на тему динамометрического ключа. Что это такое и с чем его #171;едят#187;.

Применение динамометрического ключа

Не для кого не секрет, что все болтовые соединения должны затягиваться с определенным моментом. В литературе его часто обозначают как ньютон умноженный на метр. Н*м. К примеру 10 Н*м означает, что болт или гайка затянуты с моментом 10 ньютон, приложенным к плечу длиною 1 метр.

Для чего нужно затягивать болтовые соединения с определенным моментом. Ну во первых для того, чтобы соединение было прочным и не произошло самопроизвольное отворачивание. Во вторых при чрезмерной затяжке происходит срыв витков резьбы.

Мне на почту недавно прислал письмо читатель и задал вопросы: #171;Как выбрать динамометрический ключ для автомобиля?#187; и #171;Как пользоваться динамометрическим ключом?#187;. Отвечу на данные вопросы. Но для начала давайте познакомимся с типами динамометрических ключей.

На сегодняшний день известны три типа динамометрических ключей. Первый тип.

Ключ динамометрический стрелочный

Данный ключ имеет рукоятку со шкалой, квадрат 1/2 дюйма с трещоточным механизмом, стрелку. Шкала динамометрического ключа имеет разметку в Н*м или кгс*м в обе стороны. По центру шкалы стоит ноль и на него первоначально указывает стрелка динамометрического ключа. Ручка ключа имеет для удобства его удержания мелкую накатку. Работает данный ключ по очень простому принципу. При затягивании болтового соединения происходит изгиб металлической ручки(пружинящая сталь) и стрелка фиксирует этот изгиб относительно ноля шкалы. Все очень просто.

Щелчковый динамометрический ключ

Имеет более сложную конструкцию и состоит из следующих частей: металлической ручки и механизмом установки момента затяжки с фиксатором, квадрат 1/2 дюйма с трещоточным механизмом и переключателем направления вращения. На фото ниже вы видите мой динамометрический ключ щелчкового типа, которым я работаю. Как видно из фото на ручке нанесены деления момента затяжки с одной стороны для удобства отсчета в н*м, а с другой в кгс*м. На вращающейся части нанесены деления. При достижении установленного момента затяжки происходит характерный щелчок.

Электронный динамометрический ключ

Данный тип динамометрического ключа очень похож по устройству с щелчковым, но с одной лишь разницей, что момент затяжки устанавливается на жидкокристаллическом экране и сигналом по достижении необходимого момента является не щелчок, а звуковой сигнал.

Какой выбрать динамометрический ключ из этих трех типов. По своему опыту эксплуатации скажу, что наиболее оптимальный вариант для мастера-гаражника #8212; это щелчковый динамометрический ключ. Постараюсь доступно обосновать данный выбор.

Стрелочный динамометрический ключ неудобен тем, что при затяжке соединений нужно всегда наблюдать за показанием стрелки на шкале, что создает определенные трудности при затягивании в труднодоступном месте. Это минус. А его несомненный плюс, это простота устройства и меньшая стоимость из всех трех типов.

Щелчковый динамометрический ключ наиболее удобен, так как установив один раз момент затяжки, вы избавляетесь от необходимости его визуально контролировать. Крутить можно в любом месте и момент затяжки слышно по щелчку в рукоятке.

Электронный динамометрический ключ требует дополнительного питания в виде встроенной батарейки, а ведь батарейка может разрядится в неподходящий момент и тем самым работа останавливается на время поиска батарейки и ее замены. Поэтому я выбрал для себя щелчковый тип ключа. Какой выберите вы, выбор остается за вами.

Как затягивать динамометрическим ключом?

Затяжка динамометрическим ключом болтовых соединений производиться в следующем порядке:-первоначально нужно из технической документации выяснить необходимый момент затяжки-выставить на динамометрическом ключе необходимый момент затяжки, зафиксировать его в заданном положении-затянуть соединение до необходимого момента(определить по стрелке на шкале на стрелочном динамометрическом ключе, или при появлении характерного щелчка или сигнала.

Категорически запрещается отворачивать болтовые соединения динамометрическим ключом, а также производить дальнейшую затяжку при появлении щелчка или другого сигнала. Это вызовет поломку ключа(его механизма). Не рекомндую ключ бросать, разбирать, стучать по нему или им, оберегайте от попадания воды. Будьте аккуратны с динамометрическим ключом и он вам прослужит долго.

Способ затяжки без использования динамометрического ключа

Накануне опубликования статьи читатель задал мне вопрос #171;Как затянуть без динамометрического ключа болтовое соединения необходимым моментом, если нет под рукой ключа?#187;На этот вопрос отвечу, да можно! Но для этого вам понадобиться ключ рожково-накидной или накидной двусторонний, пружинный кантер(весы) с пределом до 20 кг. Теперь вспоминаем о том, что я писал выше. То есть момент затяжки это определенное усилие, приложенное к рычагу длиною в 1 метр. К примеру нам нужно затянуть гайку с моментом 2 кгс*м. Для этого нам нужно измерить длину накидного ключа в метрах. К примеру в моем случае длина ключа составила 0,25 метра. Делим 1 на 0,25. Получаем цифру 4. Четыре умножаем на требуемое усилие затяжки(2 кгс*м) и получаем цифру 8 кг. Далее устанавливаем накидной ключ на болт или гайку, на другой конец ключа цепляемся крючком пружинных весов и тянем за кольцо весов до достижения 8 кг. Тем самым мы с вами простым способом без наличия динамометрического ключа затянули болтовое соединение необходимым моментом.

Таблица затяжки динамометрическим ключом болтовых соединений в зависимости от диаметра и шага резьбы

***Рекомендую прочитать:

Источники: http://www.syl.ru/article/218706/new_kak-polzovatsya-dinamometricheskim-klyuchom-sovetyi-i-rekomendatsii, http://fb.ru/article/109650/kak-vyibrat-i-kak-polzovatsya-dinamometricheskim-klyuchom, http://andrejgrechuha.ru/kak-zatyagivat-dinamometricheskim-klyuchom/

Комментариев пока нет!

kakdelat-pravilno.ru

КАК ВЫБРАТЬ ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ ДЛЯ АВТОМОБИЛЯ

В наборе автомеханика одним из незаменимых инструментов является динамометрический ключ для автомобиля, представляющий собой гаечную головку с рычагом и встроенным динамометром. Он предназначен для затягивания гаек и болтов на резьбовых соединениях, требующих дозированного усилия затяжки. Ключ может применяться не только в ремонте и обслуживании автомобилей, но и в сборке автоматов, роботизированной техники, промышленном оборудовании.

Автомобилисту этот ключ необходим в ремонте ходовой части, например, при затяжке гайки крепления ступицы колеса к полуоси. Неправильная затяжка (недозатяжка или перетяжка) гайки может привести к срезу стопорной шпильки и отрыву колеса от полуоси или поломке трансмиссии и блока цилиндров. Поэтому, тем, кто занимается самостоятельным ремонтом и обслуживанием своего авто, такой инструмент обязательно должен находиться в технической аптечке или хотя бы в гараже.

 КОНСТРУКЦИЯ ДИНАМОМЕТРИЧЕСКОГО КЛЮЧА ДЛЯ АВТОМОБИЛЯ

Производители инструментов выпускают различные виды гаечных ключей с динамометром, которые при всём при этом состоят из следующих общих для них деталей:

  • затяжной ручки-корпуса с головкой для крепления насадки;
  • съёмная насадка в виде трещотки или динамометрического прибора;
  • одно, двух или трёх позиционного фиксатора насадки;
  • торсионного или пружинного механизма с измерительной шкалой для индикации или установки прилагаемого усилия;
  • регулировочной ручки с фиксатором для установки заданного усилия в ключах предельного типа.

Динамометрические ключи различаются по размерам рычага, создающего максимально прилагаемое усилие, и размеру квадрата для сменной головки. Так, по пределам установки затяжного усилия производятся ключи с пределами, начиная от 5 до 25Нм и заканчивая от 140 до 2000Нм. По конструкции и принципу работы на российском рынке инструментов встречаются следующие виды динамометрических ключей.

ВИДЕО: ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ. КАК ОН РАБОТАЕТ?

ВИДЫ ДИНАМОМЕТРИЧЕСКИХ КЛЮЧЕЙ

1. КЛЮЧ ТОРСИОННОГО ТИПА С НЕПОДВИЖНЫМ СТРЕЛОЧНЫМ УКАЗАТЕЛЕМ

Ключ стрелочного типа

Он имеет стрелочный указатель, неподвижно связанный с квадратом головки и упругий стержень с двухсторонней шкалой, отградуированной в Нм. В момент закручивания гайки шкала отклоняется относительно неподвижного указателя на угол, пропорциональный приложенной силе, и по ней можно оценить величину крутящего момента. Такой ключ можно использовать для закручивания гаек, как с левой, так и с правой резьбой, что является его основным достоинством, включая дешевизну и простоту устройства. Недостатками ключа являются:

  • высокая погрешность измерения прилагаемого усилия, достигающая значения ±15%;
  • отсутствие механизма ограничения передаваемого на гайку крутящего момента, что часто приводит к фактическому его превышению при монтаже.

Ключ со встроенным индикатором манометрического типа.

Его устройство аналогично ключу, указанному выше, только угол отклонения между неподвижной и торсионной частью ручки измеряется с помощью встроенного пружинного динамометра, имеющего форму манометра с двухсторонней шкалой относительно среднего нулевого положения стрелки. Инструмент обладает более высокой точностью измерения крутящего момента, нежели его предшественник.

2. ЩЕЛЧКОВЫЙ ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ

Этот наиболее популярный у автомобилистов ключ является инструментом предельного типа и имеет в оголовнике трещотку – щелчковый передаточный механизм, который при достижении установленного значения крутящего момента перестаёт его передавать квадрату, проскальзывая и издавая щелчки. Достоинством таких ключей является удобство пользования, позволяющее не контролировать прилагаемое усилие по прибору, а просто крутить ручку до первого щелчка. При этом крутящий момент гарантированно не будет превышен за счёт регулируемого ограничителя. Недостатком инструмента является его использование только на затяжку и необходимость бережного обращения.

3. КЛЮЧ С ЭЛЕКТРОННЫМ ИНДИКАТОРОМ

Наиболее продвинутым и точным инструментом с погрешностью измерения до 1% является динамометрический ключ с цифровым электронным индикатором. Он имеет небольшой электронный динамометр с жидкокристаллическим индикатором измеряемого момента, питающийся от встроенной батарейки, а также регулируемый ограничитель усилия наподобие трещотки. Отличие от предыдущего инструмента состоит в том, что вместо щелчков при достижении предельного момента издаются звуковые сигналы. Недостатком ключа является высокая стоимость.

ВАРИАНТЫ ИЗМЕРИТЕЛЬНЫХ КЛЮЧЕЙ С ТРЕЩОТКАМИ

Трещотки в динамометрических ключах для автомобилей могут быть съёмными и несъёмными. Съёмные головки позволяют использовать одну ручку для разных размеров гаек, делают инструмент более универсальным. Кроме того, существуют съёмные трещотки, работающие в двух направлениях, как по левой, так и по правой резьбе. Направление вращения устанавливается с помощью специального трёхпозиционного фиксатора-переключателя. Такой вариант является более дорогим по сравнению с ключами с несъёмной головкой.

Ключи с несъёмной трещоткой обычно продаются комплектом, состоящим из трёх инструментов, рассчитанных на разный диапазон размеров гаек. Однако можно подобрать себе и отдельный ключ с подходящим диапазоном усилий. Для расширения его диапазона применения можно воспользоваться мультипликаторами, которые представляют собой обычный редуктор, повышающий или понижающий передаваемое на головку усилие затяжки.

ЛУЧШИЕ КЛЮЧИ НА РЫНКЕ

Современный рынок автомобильных инструментов предлагает автомобилистам большой выбор разнообразных моделей динамометрических ключей от различных производителей. Ниже приведены лучшие марки заморских производителей инструмента, чья продукция пользуется в России заслуженной популярностью и спросом:

  1. Ключи от немецкой компании Hazet признаны во всём мире самыми лучшими представителями динамометрических инструментов. Они могут использоваться как в автосервисе, так и в промышленном производстве. Высокая точность измерения, качества исполнения обеспечивают долгий срок их эксплуатации. Ключ под серийным номером 6000 был отмечен в 2005 году специальной премией, как лучший инструмент года по конструктивному и инновационному исполнению. Большой популярностью пользуются ключи данной марки щелчковые и электронные с расширенным диапазоном крутящего момента. Для строительных машин и грузовиков подойдут мощные инструменты на 3/4 — 1 дюйм с комплектующими мультипликаторами. Для проверки динамометрической части инструментов фирма Hazet выпускает специализированные электроизмерительные приборы.
  2. Инструменты марки Kabo Tool Company отвечают международному стандарту ISO 9001, благодаря использованию качественных хромсодержащих сталей. Они пользуются мировым спросом и популярностью. Динамометрические ключи этой фирмы отличаются большой точностью затяжки, длительным сроком эксплуатации и высокой степенью функциональности.
  3. Доступную цену для отечественных автомобилистов имеют качественные и надёжные измерительные ключи другой германской компании Vigor. Они заслужили уважение специалистов точными показателями работы. В них производится автоматический сброс усилия при достижении установленного значения. Ручка установки позволяет быстро выбрать нужное значение крутящего момента. Прецизионная шкала обеспечивает высокую точность установки. Инструмент комплектуется сертификатом качества.





youmotor.ru

Как правильно пользоваться динамометрическим ключом щелчкового типа

Как пользоваться динамометрическим ключом? Советы и рекомендации

Некоторые мастера не разбираются, как пользоваться динамометрическим ключом, поскольку никогда не сталкивались с таким инструментом. Зачем же нужны подобные приборы? В каких работах они применяются? Давайте постараемся ответить на представленные вопросы.

Стрелочные ключи

Наиболее дешевая модификация динамометрического инструмента. Обладает незначительной погрешностью при настройке порядка 6-8 %.

Вопросом о том, как пользоваться стрелочным динамометрическим ключом, задаются немногие слесари и автомобилисты, поскольку подобные модели отличаются особой простотой конструкции. В процессе эксплуатации шкала инструмента смещается при затяжке, а стрелка остается на месте. Именно по этим конструктивным элементам ориентируется пользователь при настройке.

Щелчковые ключи

Более дорогостоящий вариант по сравнению с предыдущим. Но в то же время имеет меньшую погрешность на уровне до 4 %.

Разобраться, как пользоваться динамометрическим ключом щелчкового типа, не так уж сложно. Необходимо лишь постичь азы обращения с инструментом на практике. Конструктивно такой прибор напоминает обыкновенную трещотку и содержит 2 шкалы, согласно которым и ориентируются мастера, определяя нужное усилие.

Недостаток щелковых ключей заключается в ограниченности диапазона возможной затяжки. Различные модели отличаются размером и характером посадочных квадратов. Встречаются ключи с возможностью изменения масштаба просвета.

Ключи с цифровой индексацией

К данной категории относятся высокоточные приборы с погрешностью в 1-2 %, что сказывается на достаточно высокой цене инструмента. Обычно применяются частными профессиональными мастерами по обслуживанию автомобилей, персоналом СТО.

Как правильно пользоваться динамометрическим ключом с индексацией? В ходе выполнения работ достаточно ориентироваться по звуковым и световым указателям, которые позволяют определить достаточный порог прикладываемого усилия.

Особенности эксплуатации

Как использовать динамометрический ключ? Как пользоваться шкалой? Подобными вопросами задаются многие начинающие слесари, которые сталкиваются с необходимостью применения инструмента.

На самом деле определиться с допустимым диапазоном потуг можно на глаз. Как правило, инструмент с длиной рычага порядка 50 см рассчитан на затяжку гаек при усилии не более 100 Нм. Этого оказывается вполне достаточно для выполнения большинства работ в автомастерских.

Как пользоваться динамометрическим ключом с рукояткой длиной в 70 см и более? Такой инструмент способен уже выдерживать усилие на уровне до 350 Нм. Чтобы в точности определиться с нужными параметрами, в данном случае стоит воспользоваться специальными рекомендациями, которые содержатся в прилагающейся инструкции.

В целом же эксплуатация инструмента заключается в следующем. При необходимости выдержки определенных усилий, в ходе завинчивания болтов или гаек следует заблаговременно настроить шкалу прибора на нужную величину. Реализуется задача благодаря наличию специального механизма, который расположен у самой рукоятки рычага либо рядом с ней.

В зависимости от модификации ключа пользователю приходится перемещать шкалу до достижения необходимого показателя или накручивать счетчик. Ориентировка по электронным указателям в случае эксплуатации прибора с цифровой индексацией значительно облегчает определение необходимых усилий.

После применения, измерительную часть инструмента следует переместить в нулевое, исходное положение. Несоблюдение данного правила может привести к некорректной работе любого прибора в результате расслабления пружины.

Соблюдение нехитрых рекомендаций позволит получать удовольствие от применения динамометрического ключа на протяжении максимально длительного срока без возникновения существенных погрешностей.

В итоге

Исходя из вышесказанного, стоит отметить, что оптимальным вариантом для отечественного пользователя способен стать щелчковый ключ. Благодаря умеренным погрешностям, он идеально подходит не только для персонала СТО, но также обычных автолюбителей. Естественно, использовать ключи с цифровой индексацией проще. Однако такой дорогостоящий инструмент приходится по карману далеко не каждому.

Что касается вопроса, как пользоваться динамометрическим ключом, то для этого достаточно лишь научиться правильно настраивать шкалу прибора, заранее ослабляя стоп-гайку, после чего планомерно вращать рукоятку до момента, пока инструмент не покажет допустимую норму.

Добавить комментарий

Как выбрать и как пользоваться динамометрическим ключом?

October 26,

По мнению многих начинающих водителей, самым лучшим инструментом для проведения замены колеса является балонник. Но иногда на дороге случают действительно непредсказуемые вещи и если автомобилист не докрутит гайки, они попросту открутятся и могут рассыпаться по пути. Тогда колесо просто отвалится и машина не будет дальше ехать. А если это произошло на трассе при скорости в 100 километров в час, последствия могут быть непредсказуемыми.

Но сильно перекручивать болты тоже опасно, поскольку тогда может лопнуть резьба на колесе и произойдет то же самое, что и при недокрученных гайках. Но как тогда быть? К счастью, в автомагазинах есть инструмент, который позволяет водителю закрутить болты так, чтобы они держались крепко и в то же время не срывали резьбу. Сегодня речь пойдёт о том, как пользоваться динамометрическим ключом и как его правильно выбрать.

Сегодня в магазинах можно увидеть три вида таких инструментов. Это могут быть стрелочные, цифровые и щелчковые варианты. Ответ на вопрос о том, как пользоваться динамометрическим ключом, мы найдём чуть позже, а пока давайте рассмотрим каждый из вышеописанных типов деталей.

Первый тип – это самый дешёвый вариант, который может только быть. Но несмотря на низкую цену, мало кто из автомобилистов отдаёт предпочтение именно этому варианту. А всё дело в том, что стрелочный динамометрический ключ (force) имеет большую погрешность в показаниях (9-10 процентов). Поэтому использование его на практике сравнимо с применением обычного балонника. Хотя вопросом о том, как пользоваться динамометрическим ключом стрелочного типа, задаются немногие автомобилисты, поскольку данная запчасть среди всех существующих вариантов является самой простой в эксплуатации.

Щелчковые варианты имеют меньшую погрешность, нежели первый тип. Составляет она порядка 4 процентов. Купить динамометрический ключ щелчкового типа можно в любом специализированном магазине, но вот стоимость его будет несколько выше (так называемая золотая середина ). Также стоит отметить, что щелчковые варианты могут подходить не только обычному автолюбителю, так как пользоваться динамометрическим ключом данного типа не брезгуют работники крупных сервисных центров, и в этом нет ничего плохого. Универсальность – это ещё один козырь данного приспособления.

Самыми дорогими и, соответственно, самыми точными ключами являются цифровые. Из-за своей дороговизны они вовсе не подходят для среднестатистического автовладельца, да и дополнительный набор функций вряд ли поможет лучше закрутить болт на колесе.

Исходя из этого, можно сделать вывод, что наилучшим ключом для российского водителя будет щелчковый. Благодаря низкому показателю погрешности он отлично подходит как для обычных автолюбителей, так и для владельцев СТО. Простота в работе и высокая степень надёжности делает данный тип запчастей одним из самых популярных на сегодня в мире. А пользоваться им очень просто – нужно всего лишь настроить шкалу, предварительно ослабив стоп-гайку , и постепенно вращать рукоятку, пока прибор не покажет предельно допустимую норму.

Динамометрический ключ. Выбор ключа и работа им

Ремонт своими руками Инструменты Динамометрический ключ. Выбор ключа и работа им

Всем привет! В последнее время совсем нет времени писать в блог, активно занимаюсь диагностикой бензиновых двигателей. После просмотра видеокурсов Пахомова и углубленного изучения материальной части автомобилей многие доселе неясности при ремонте систем впрыска автомобилей рассеялись и появилось желание применить знания на практике.

Не хочу показаться хвастливым, но результаты уже есть и для начала я думаю неплохие. Извините за это небольшое отступление от темы. Сегодня поговорим на тему динамометрического ключа. Что это такое и с чем его #171;едят#187;.

Применение динамометрического ключа

Не для кого не секрет, что все болтовые соединения должны затягиваться с определенным моментом. В литературе его часто обозначают как ньютон умноженный на метр. Н*м. К примеру 10 Н*м означает, что болт или гайка затянуты с моментом 10 ньютон, приложенным к плечу длиною 1 метр.

Для чего нужно затягивать болтовые соединения с определенным моментом. Ну во первых для того, чтобы соединение было прочным и не произошло самопроизвольное отворачивание. Во вторых при чрезмерной затяжке происходит срыв витков резьбы.

Мне на почту недавно прислал письмо читатель и задал вопросы: #171;Как выбрать динамометрический ключ для автомобиля?#187; и #171;Как пользоваться динамометрическим ключом?#187;. Отвечу на данные вопросы. Но для начала давайте познакомимся с типами динамометрических ключей.

На сегодняшний день известны три типа динамометрических ключей. Первый тип.

Ключ динамометрический стрелочный

Данный ключ имеет рукоятку со шкалой, квадрат 1/2 дюйма с трещоточным механизмом, стрелку. Шкала динамометрического ключа имеет разметку в Н*м или кгс*м в обе стороны. По центру шкалы стоит ноль и на него первоначально указывает стрелка динамометрического ключа. Ручка ключа имеет для удобства его удержания мелкую накатку. Работает данный ключ по очень простому принципу. При затягивании болтового соединения происходит изгиб металлической ручки(пружинящая сталь) и стрелка фиксирует этот изгиб относительно ноля шкалы. Все очень просто.

Щелчковый динамометрический ключ

Имеет более сложную конструкцию и состоит из следующих частей: металлической ручки и механизмом установки момента затяжки с фиксатором, квадрат 1/2 дюйма с трещоточным механизмом и переключателем направления вращения. На фото ниже вы видите мой динамометрический ключ щелчкового типа, которым я работаю. Как видно из фото на ручке нанесены деления момента затяжки с одной стороны для удобства отсчета в н*м, а с другой в кгс*м. На вращающейся части нанесены деления. При достижении установленного момента затяжки происходит характерный щелчок.

Электронный динамометрический ключ

Данный тип динамометрического ключа очень похож по устройству с щелчковым, но с одной лишь разницей, что момент затяжки устанавливается на жидкокристаллическом экране и сигналом по достижении необходимого момента является не щелчок, а звуковой сигнал.

Какой выбрать динамометрический ключ из этих трех типов. По своему опыту эксплуатации скажу, что наиболее оптимальный вариант для мастера-гаражника #8212; это щелчковый динамометрический ключ. Постараюсь доступно обосновать данный выбор.

Стрелочный динамометрический ключ неудобен тем, что при затяжке соединений нужно всегда наблюдать за показанием стрелки на шкале, что создает определенные трудности при затягивании в труднодоступном месте. Это минус. А его несомненный плюс, это простота устройства и меньшая стоимость из всех трех типов.

Щелчковый динамометрический ключ наиболее удобен, так как установив один раз момент затяжки, вы избавляетесь от необходимости его визуально контролировать. Крутить можно в любом месте и момент затяжки слышно по щелчку в рукоятке.

Электронный динамометрический ключ требует дополнительного питания в виде встроенной батарейки, а ведь батарейка может разрядится в неподходящий момент и тем самым работа останавливается на время поиска батарейки и ее замены. Поэтому я выбрал для себя щелчковый тип ключа. Какой выберите вы, выбор остается за вами.

Как затягивать динамометрическим ключом?

Затяжка динамометрическим ключом болтовых соединений производиться в следующем порядке:-первоначально нужно из технической документации выяснить необходимый момент затяжки-выставить на динамометрическом ключе необходимый момент затяжки, зафиксировать его в заданном положении-затянуть соединение до необходимого момента(определить по стрелке на шкале на стрелочном динамометрическом ключе, или при появлении характерного щелчка или сигнала.

Категорически запрещается отворачивать болтовые соединения динамометрическим ключом, а также производить дальнейшую затяжку при появлении щелчка или другого сигнала. Это вызовет поломку ключа(его механизма). Не рекомндую ключ бросать, разбирать, стучать по нему или им, оберегайте от попадания воды. Будьте аккуратны с динамометрическим ключом и он вам прослужит долго.

Способ затяжки без использования динамометрического ключа

Накануне опубликования статьи читатель задал мне вопрос #171;Как затянуть без динамометрического ключа болтовое соединения необходимым моментом, если нет под рукой ключа?#187;На этот вопрос отвечу, да можно! Но для этого вам понадобиться ключ рожково-накидной или накидной двусторонний, пружинный кантер(весы) с пределом до 20 кг. Теперь вспоминаем о том, что я писал выше. То есть момент затяжки это определенное усилие, приложенное к рычагу длиною в 1 метр. К примеру нам нужно затянуть гайку с моментом 2 кгс*м. Для этого нам нужно измерить длину накидного ключа в метрах. К примеру в моем случае длина ключа составила 0,25 метра. Делим 1 на 0,25. Получаем цифру 4. Четыре умножаем на требуемое усилие затяжки(2 кгс*м) и получаем цифру 8 кг.Далее устанавливаем накидной ключ на болт или гайку, на другой конец ключа цепляемся крючком пружинных весов и тянем за кольцо весов до достижения 8 кг. Тем самым мы с вами простым способом без наличия динамометрического ключа затянули болтовое соединение необходимым моментом.

Таблица затяжки динамометрическим ключом болтовых соединений в зависимости от диаметра и шага резьбы

***Рекомендую прочитать:

Источники: http://www.syl.ru/article/218706/new_kak-polzovatsya-dinamometricheskim-klyuchom-sovetyi-i-rekomendatsii, http://fb.ru/article/109650/kak-vyibrat-i-kak-polzovatsya-dinamometricheskim-klyuchom, http://andrejgrechuha.ru/kak-zatyagivat-dinamometricheskim-klyuchom/

Комментариев пока нет!

www.kakdelat-pravilno.ru

Как правильно пользоваться динамометрическим ключом

Как пользоваться динамометрическим ключом?

На сегодняшний день наиболее востребованным инструментом в технических задачах является динамометрический ключ. Это касается любого строительного или промышленного оборудования и строительных конструкций. Но, к сожалению, далеко не все умеют правильно использовать подобный инструмент. Поэтому в этой статье мы раскроем всю информацию о том, как пользоваться динамометрическим ключом.

Основные виды динамометрических ключей

Действительно, существует целый набор динамометрических ключей, каждый из них, предполагается для определенных целей. Давайте рассморим все разновидности и узнаем о конкретном предназначении каждого из них. Это позволит вам достичь необходимых результатов при использовании данного ирструмента.

  • Динамометрический ключ «Факом» классический. Он имеет точность ±3%.
  • Трещотка «Факом» с точностью ±4%. Она предназначается для затяжки крепежа с односторонней резьбой, так как имеет только одностороннее вращение и сигнализатор момента, который можно регулировать.
  • Динамометрический ключ «Снап-он» с точностью ±4%. Имеет подвижную головку-трещотку и имеет возможность регулировки.
  • Трещотка под торцевую головку размером ¼ . Его предназначение состоит в том, чтобы заворачивать крепеж, в независимости от правой или левой резьбы. На каждой из представленных видов, существует своя шкала динамометрического ключа, на которую стоит обратить особое внимание, ведь она свидетельствует о точности крепежа.
Инструкция по эксплуатации

Перед началом работы с данным инструментом, не менее важной является инструкция по эксплуатации динамометрического ключа, которую в обязательном порядке нужно детально изучить. В противном случае, в своей работе вы допустите многочисленные ошибки, и как часто случается, инструмент вовсе выйдет из строя.

  • Выбираем модель ключа так, чтобы необходимый момент затяжки располагался в середине диапазона работы динамометрического ключа.
  • Выбрав подходящую модель, устанавливаем кольцо на метку, где располагает обозначение необходимого нам момента затяжки.
  • Затягиваем крепеж до заданного изначально момента. При этом, ни в коем случае нельзя превышать заданный момент, иначе инструмент выйдет из строя.
  • Особое внимание стоит обращать на различные повреждения корпуса, иначе показатели крепежа будут неточными.

Не забывайте о том, что всю информацию о том или ином динамометрическом ключе, обязательно нужно узнать у продавца-консультанта перед покупкой.

Как пользоваться динамометрическим ключом?

Немало водителей для установки колеса применяют баллончик, будучи уверенными в том, что данный инструмент является весьма приемлемым для этого и его будет вполне достаточно.

Однако, они не подозревают о том, что для этого можно использовать другие инструменты, и уж точно не знают о том, как пользоваться динамометрическим ключом, который очень сильно облегчает эту задачу.

А между тем, очень зря. Ведь используемые для колес гайки требуют, как, в общем-то, гайки в целом, определенных усилий для их затягивания, причем усилие это измеряется преимущественно в 100Нм.

При этом учитывать усилие следует в обязательном порядке, потому как при закручивании ее не до предела вы можете столкнуться с тем, что она попросту слетит.

Не избежать проблем и при излишнем усилии, которое может привести к срыву резьбы и шпильки.

Учитывая это, использование динамометрического ключа является наиболее целесообразным вариантом, который, однако, требует общей информированности о том, как следует его использовать, а также о том, какие свойства в целом для него характерны.

Перед тем, как пользоваться динамометрическим ключом, не лишним будет знать то, что с его помощью можно обеспечить абсолютную точность в усилии по затяжке болтов и гаек.

При работе этим инструментом только с гайками, усилие может быть определено вами в пределах 100Нм.

Регулировка на конкретно определенное усилие – это возможность, в принципе, всех ключей, однако забывать о том, что чем ближе будет непосредственно к размеру диапазона уровень регулировки, тем более точным будет само усилие.

Учитывая это, лучше, если вы приобретете ключ, интервал усилий которого составляет 40-210Нм, хотя, собственно, именно этот диапазон является наиболее распространенным в продаже.

Кроме самого ключа следует также приобрести головку – лучше, если она будет более длинной, это позволит в процессе затяжки не задевать руки и ключ.

Переходя непосредственно к использованию ключа, определим несколько основных действий для этого процесса.

Для начала следует разблокировать штопор, после чего, при одновременном вращении рукоятки, устанавливаем усилие на показатель в 100Нм.

Данное число можно получить из 98 (в виде числа на шкале) и 2 (определенного делением рукоятки). Вполне возможно, что в зависимости от варианта ключа, шкала имеет определенные отличия.

Далее необходимо установить головку – теперь ключ полностью готов к проведению работ с его помощью.

Теперь необходимо установить в такое положение «трещотку», при котором гайка будет откручиваться.

Далее гайку одеваем непосредственно на ключ, затем ослабляем ключом гайку.

Здесь, в момент равенства степени затяжки с моментом установленным ключом будет издан щелчок, уведомляющий об этом, после чего следует прекратить закручивание.

Затем процедуру следует повторить для остальных гаек.

По завершению работы в обязательном порядке следует установленный момент ослабить до минимума, хранение должно осуществляться только в таком виде.

Преимущество работы с данным ключом заключается в том, что процесс становится в целом достаточно легким, кроме того, у такого ключа удобная и длинная ручка, что также добавляет удобства в работе.

При этом, отличительной особенностью в сравнении с баллончиком является то, что для отвинчивания плотно посаженной гайки не придется прыгать, кроме того, прикладывать можно любые усилия, не сосредотачивая внимания на том, щелкнет он или не щелкнет.

Кстати, проверку гаек следует осуществлять каждый раз после достижения отметки в очередных 500км пробега.

Как пользоваться динамометрическим ключем?

Многие автолюбители, а в особенности те, которые владеют отечественными автомобилями и относительно старенькими иномарками привыкли совершать весь ремонт касающийся двигателя в гаражных условиях. Но не каждый из них задумывается о том, что многие соединения деталей должны протягиваются с определенным моментом и тянут гайки на глаз. Для тех кто желает не просто самостоятельно ремонтировать авто, но делать это качественно, существуют специальные динамометрические ключи. И на первый взгляд кажется, купил ключ и пошел крутить гайки да болты, но нет. Для правильного использования подобного инструмента необходимо иметь представление о том, как это приспособление работает. Автор данного видео подробно рассказывает о том, какого вида вам понадобятся динамометрические ключи, как ими пользоваться, а самое главное как добиться того момента затяжки который вам требуется.

Возможно вас заинтересует это.

Комментарии

Станьте первым, кто прокомментирует эту новость

Хотите поделиться своим мнением?

Интересное

Источники: http://elhow.ru/bytovye-sovety/stroitelnye-instrumenty/kak-polzovatsja-dinamometricheskim-kljuchom, http://www.avtonerd.ru/kak-polzovatsya-dinamometricheskim-klyuchom.html, http://russiandrivers.ru/videos/kak_polzovatsya_dinamome.html

Комментариев пока нет!

kakdelat-pravilno.ru

Как правильно пользоваться динамометрическим стрелочным ключом видео

Инструкция по эксплуатации динамометрических ключей

Динамометрический ключ не относится к числу самых необходимых инструментов, но он просто незаменим при выполнении сложных ремонтов. Да и установка колес происходит быстрее и надежнее, если использовать не баллончик, а динамометрический ключ, позволяющий контролировать величину усилия закручивания резьбового соединения.

Область применения динамометрических ключей довольно обширна: от гаражей и мастерских рядовых автолюбителей до профессиональных СТО и производственных предприятий. Такая популярность использования этого инструмента обусловлена его функциональными свойствами.Как пользоваться динамометрическим ключом? Данным вопросом задаются многие автолюбители, предпочитающие производить мелкие и крупные ремонты своего автомобиля собственными руками.

Как пользоваться динамометрическим ключом?

Перед тем, как приступить к эксплуатации ключа, нужно ознакомиться с инструкцией по эксплуатации динамометрического ключа. Если проигнорировать данное требование, то можно допустить серьезные ошибки либо вывести инструмент из строя. Несмотря на то, что универсальной инструкции по эксплуатации различных типов динамометрических ключей не существует, можно выделить общую последовательность действий:

  1. Удерживая ключ в одной руке, разблокируйте рифленую рукоятку, повернув против часовой стрелки рифленую стопорную гайку на конце инструмента.
  2. Установите необходимую величину крутящего момента, вращая рифленую рукоятку.Например, для того чтобы установить момент 46 Нм, необходимо:
    1. вращая рифленую рукоятку, сопоставить деление “0” на ней с делением “40” на основной шкале, нанесенной на корпус инструмента
    2. продолжать вращать рифленую рукоятку по часовой стрелке до сопоставления цифры “6” на ней с центральной осью основной шкалы
  3. Зафиксируйте установленный момент, повернув стопорную гайку по часовой стрелке
  4. Используя соответствующую торцевую головку или насадку, заворачивайте крепежную деталь до тех пор, пока не почувствуете или не услышите характерный щелчок.
Правила затяжки динамометрическим ключом
  1. Не допускается продолжение затяжки после щелчка. С повышенным вниманием следите за щелчком, когда работаете с низким крутящим моментом.
  2. Если динамометрический ключ не использовался некоторое время, рекомендуется сначала поработать им на низких крутящих моментах для того, чтобы специальная заводская смазка распределилась по всему механизму ключа.
  3. В то время, когда вы не используете ключ, рекомендуется хранить его, предварительно установив на шкале минимальное значение крутящего момента.
  4. Не опускайте рифленую рукоятку ниже самого нижнего деления и не поднимайте ее выше верхнего деления основной шкалы, нанесенной на корпусе инструмента.
  5. Динамометрический ключ является прецизионным инструментом и требует соответствующего обращения.
  6. Очищайте инструмент, только лишь протирая его. При этом не допускается применение каких-либо видов очистителей, которые могут воздействовать на специальную заводскую смазку механизма ключа.
  7. Попытки повернуть рифленую рукоятку при затянутой стопорной гайке могут привести к выходу инструмента из строя.
  8. Динамометрический ключ контролирует достижение установленного крутящего момента. Необходимо учитывать, что конечное усилие на крепеже зависит от силы трения между деталями крепежа.

В заключение хочется напомнить, что всю информацию о нюансах эксплуатации динамометрических ключей нужно узнавать у продавца перед покупкой.

Динамометрический ключ своими руками

Мы слишком трепетно любим свои машины, и слишком дорого они нам обходятся, чтобы позволить себе безалаберно относиться к их ремонту. Конечно, лучше всего это делать в сервисной мастерской. Но есть некоторые индивидуумы, вроде меня, которые предпочитают перебирать своего железного коня собственными руками, считая, что никто, кроме них, не знает лучше особенностей именно этой конкретной машины.У каждого такого фанатичного автолюбителя должен быть внушительный запас инструментов, без которых невозможен качественный ремонт.Для того, чтобы не повредить резьбу или головку болта при установке колес, и чтобы сам процесс шел быстрее и надежнее, необходимо приобрести удобный динамометрический ключ.

Что такое динамометрический ключ?

В салонах по продаже запасных частей и инструмента можно приобрести динамометрические ключи нескольких разновидностей.Самый простой из них – ключ стрелочного типа. Его устройство очень незамысловато: на рукоятке крепится шкала с делениями. При достижении определённого усилия, прикладываемого к болту, стрелка показывает силу, которая прикладывается мастером. Таким образом, детали вашего автомобиля защищены от повреждений.Ключи предельного типа удобны тем, что не надо постоянно следить за показаниями счетчика. При достижении заданного значения силы, ключ оповещает нас громким щелчком. Дополнительное удобство этого инструмента заключается в том, что его можно использовать для соединений и с правой, и с левой резьбой.Наконец, как достижение техники, можно использовать дисплейные ключи, возможности которых позволяют произвольно задать предел прикладываемого усилия. Данные о вашей работе высвечиваются на экране. Такое сложное устройство недешево стоит и приобретать его целесообразно только если вы работаете в автомастерской.

Как пользоваться динамометрическим ключом?

К каждому динамометрическому ключу, приобретенному в магазине, прилагается подробная инструкция, в которой указываются рабочий диапазон инструмента и пошаговое описание действий, которые необходимо совершать для получения желаемого результата.Чтобы избежать быстрой поломки и в полной мере воспользоваться преимуществами, предоставляемыми при работе динамометрическим ключом, необходимо соблюдать несколько простых правил:• подбирать инструмент таким образом, чтобы требуемое усилие располагалось между критическими значениями, указанными в инструкции, ближе к середине интервала;• как любой другой измерительный прибор динамометрический ключ должен периодически проходить тестирование для корректировки, в случае необходимости его показателей;• при работе категорически запрещено превышать установленные на устройстве показатели во избежание поломки;• после завершения работы динамометрический ключ должен быть осмотрен на предмет повреждений корпуса;• храните ключ только с установленными нулевыми значениями.

Невнимание к эти требованиям легко может привести к поломке динамометрического ключа и к искажению его показаний.

Если приобретение заводского динамометрического ключа для вас почему-то неприемлемо, придется вспомнить школьный курс физики. Инструкции по эксплуатации и ремонту узлов автомобиля рекомендуют использовать для различных соединений моменты, выраженные в ньютонах на метр. В переводе на человеческий язык 10 Н/м означает, что к рычагу длиной 1 метр приложено усилие в 1 килограмм. Отсюда следует зависимость длины рычага от ваших возможностей. Для хрупкой барышни понадобится именно метровый рычаг, а я рукой могу создать усилие в 10 кг. Следовательно, мне понадобится рычаг в 10 см.

В качестве измерителя силы (динамометра) подойдет обычные пружинные весы с крючком и циферблатом (вертикальная шкала менее точная), на которых бабушки у входа на рынок взвешивают и продают картошку. Их иначе называют «безмен».Оптимальным для большинства случаев будет безмен на 20 кг и трубка длиной 1/2 метра. Внутренний диаметр трубы (в идеале 2,5 см) должен позволять удобно одеть её на ключ. На другом конце рычага проделываются два отверстия, которые позволяют установить импровизированный динамометр строго перпендикулярно к трубе. Такая конструкция позволяет затягивать гайки с моментом от нуля до 100 Н/м. Для наглядности приведу примеры:

• для получения момента 10 Н/м необходимо приложить усилие 2 кг• для затягивания свеч с моментом 30 Н/м – 6 кг• 50 Н/м – 10 кг.

Специфика такого самодельного рычага состоит в его абсолютной универсальности. Используемую трубку можно надеть на обычный и разводной ключ. Она вполне подойдет для шестигранника и воротка трубочного ключа. Такой разноплановый инструмент невозможно найти в магазинах ни за какие деньги.

Ограничение такого динамометрического ключа заключается в хлопотности оперирования такой замысловатой конструкцией. Для серьезных работ в двигателе автомобиля все же больше подходит хорошая станция техобслуживания с её профессиональным инструментом.

Как правильно пользоваться динамометрическими ключами. Ответы на вопросы.

типы динамометрических ключей

Для точной и надежной сборки строительных конструкций, промышленного оборудования и любой другой техники необходимо затягивать резьбовые соединения с определенным, заранее известным крутящим моментом. Именно для этого и применяется динамометрический ключ . Как пользоваться этим инструментом мы расскажем далее.

Главным отличием динамометрического ключа от обычного гаечного является наличие в конструкции динамометра, который измеряет момент силы при затяжке. Если профессиональными строительными или монтажными работами вы и не занимаетесь, такой ключ вам все равно пригодится: для обслуживания вашего автомобиля. Регулярное и правильное использование ключа гарантирует максимально надежную фиксацию колесных болтов.

Как и в случае с любым другим современным инструментом, выделяются различные типы динамометрических ключей:

Предельные. Используются для быстрой затяжки с точным моментом, который задан заранее. По достижении выбранного значения звучит звуковой сигнал. Особенно удобны для шиномонтажных работ, где для всех соединений нужен одинаковый крутящий момент.

Шкальные. Момент силы в процессе затягивания отображается на встроенной шкале.

Стрелочные. Тип, аналогичный предыдущему. Отличается тем, что дает данные о моменте силы не только в процессе закручивания, но и на крепеже, уже установленном.

Следующее, что вам понадобится, после того, как вы выбрали подходящий динамометрический ключ - инструкция по обслуживанию автомобиля. Именно в ней вы найдете информацию о крутящем моменте, на котором производится затяжка соединений. Рекомендовано использовать такой ключ, чтобы необходимое для затяжки значение лежало в середине рабочего диапазона ключа (интервал указывается в Нм).

Итак, приступаем к затягиванию соединения:

Снимите блокировку ключа, повернув фиксатор в основании ручки.

Установите на ручке требуемое значение крутящего момента (например, 100 Нм). Для этого, вращая рукоятку, выберите максимально близкое значение на шкале ключа (98) и совместите с уточняющим делением на ручке (2). (Шкала может варьироваться в зависимости от типа и марки ключа).

Верните блокировку ручки.

Установите трещотку в положение откручивания.

Наденьте ключ на гайку и слегка ослабьте ее.

Переключите трещотку в положение закручивания.

Аккуратно вращайте ключ по направлению затягивания, пока не услышите щелчок.

Щелчок означает, что заданный крутящий момент достигнут, и подтяжка завершена. При необходимости повторите процесс для остальных гаек.

Важно: ключ хранится только в нулевом положении. По окончании работы обязательно верните момент к значению 0 Нм. Так вы предотвратите преждевременный выход из строя и сможете избежать неточностей в работе.

Источники: http://polidek.ru/statya/instruktsiya-po-ekspluatatsii-dinamometricheskikh-klyuchei, http://vgarazhe.org/tools/270-dinamometriceskiy-kluch.html, http://profitoolinfo.ru/ru/articles/8213

Комментариев пока нет!

kakdelat-pravilno.ru

Как использовать динамометрический ключ

Drive и его партнеры могут получать комиссию, если вы покупаете продукт по одной из наших ссылок. Подробнее.

Сотни гаек и болтов скрепляют ваш автомобиль, и многие из этих болтов имеют точную настройку крутящего момента. Выкручивание этих чувствительных частей сверх их технических характеристик может обернуться гибелью, и по этой причине существуют динамометрические ключи.

Динамометрические ключи разработаны для упрощения процесса затяжки гаек и болтов и предотвращения необходимости повторной закручивания болтов из глубины двигателя.Они являются неотъемлемой частью каждого механика и мастера по ремонту Garage God. Однако, несмотря на их исключительную важность, некоторые по-прежнему не знают, как им пользоваться.

Не бойтесь, так как информационная команда The Drive готова помочь! Мы покажем вам, как именно использовать динамометрический ключ.

Давайте закрутим это место!

Что такое динамометрический ключ

Динамометрический ключ - это специализированный инструмент, подобный торцевому ключу, который позволяет пользователю указать номинальный крутящий момент, который затем помогает инструменту не превысить его.Это гарантирует правильную затяжку болтов и гаек без чрезмерной затяжки.

Какие бывают типы динамометрических ключей?

Есть три типа динамометрических ключей, вот чем они отличаются.

Отображение давления

Динамометрические ключи с отображением давления напоминают торцевой ключ и имеют головку с отверткой, длинный стержень и рукоятку. В голове находится аналоговый дисплей, основанный на давлении, который сообщает, что вам нужно давление.

Click-Type

Динамометрические ключи Click-типа напоминают торцевые ключи и имеют головку с отверткой, длинный вал и рукоятку, которую вы вращаете для получения заданного крутящего момента.

Digital

Цифровой динамометрический ключ, опять же, напоминает торцевой ключ, но имеет цифровой дисплей вдоль вала, который вы используете для ввода заданного крутящего момента. Они также оснащены дисплеями с подсветкой, звуковыми сигналами и вибрацией, когда вы приближаетесь к заданному крутящему моменту, и питаются от батареи.

Безопасность динамометрического ключа

Работа с динамометрическим ключом не слишком опасна, но лучше принять меры предосторожности, например надеть перчатки механика, чтобы не повредить суставы - вы должны увидеть авторские.Вот как можно безопасно использовать динамометрический ключ и не получить увечья и не потерять палец - , надеюсь, .

Вот как пользоваться динамометрическим ключом

Давайте сделаем это!

  1. Выньте динамометрический ключ и необходимую головку.
  2. Определите требуемый момент затяжки болта.
  3. Если вы используете динамометрический ключ щелевого типа, установите указанный крутящий момент, поворачивая рукоятку. Если вы используете цифровой динамометрический ключ, введите указанную настройку крутящего момента с дисплея.
  4. Прикрепите головку с внутренним шестигранником к болту.
  5. Затяните болт до указанного момента.

Готово! Разве это не было просто?

Torque Wrench FAQs

У вас есть вопросы, Информационная команда Drive найдет ответы!

Стоит ли покупать динамометрический ключ?

Да. Существует множество гаек и болтов, для которых требуются особые настройки крутящего момента. Если вы чрезмерно затянете какие-либо из них, их структурная целостность может быть нарушена.Динамометрический ключ гарантирует, что все соответствует спецификациям производителя.

Сколько стоит динамометрический ключ?

Стоимость динамометрического ключа зависит от производителя, независимо от того, есть ли у вас цифровой динамометрический ключ и его размер. Стандартные динамометрические ключи стоят от 40 до 80 долларов, а большие динамометрические ключи могут стоить от 150 до 300 долларов. Цифровые динамометрические ключи могут стоить от 70 до 150 долларов.

Где я могу купить динамометрический ключ?

Поскольку динамометрические ключи являются очень полезным инструментом, вы можете купить их везде, где продаются инструменты и оборудование, включая Amazon, Home Depot, Northern Tool или Walmart.

Цифровые динамометрические ключи точнее?

На самом деле нет. Привлекательность цифрового динамометрического ключа заключается в том, что он имеет на несколько больше наворотов по сравнению с динамометрическим ключом щелочного типа. Он будет иметь экран с подсветкой для ситуаций с низким освещением, предупреждающие звуковые сигналы, когда вы приближаетесь к заданному крутящему моменту, и дисплей с цифровой регулировкой, чтобы вы могли легко изменить крутящий момент на лету.

Как хранить динамометрический ключ?

Стандартный динамометрический ключ с защелкой можно хранить вместе с обычными инструментами.Однако если у вас есть цифровой динамометрический ключ, вам придется хранить его в футляре, в котором он поставляется, поскольку это более тонкий инструмент, на который может повлиять холод и тепло.

Как пользоваться динамометрическим ключом?

Что такое динамометрический ключ?

Динамометрический ключ используется в гаражах или в промышленности для проверки и регулировки момента затяжки болтов, винтов и гаек.

Динамометрический ключ - это прецизионный инструмент, который гарантирует надежную и качественную затяжку.Его использование важно, чтобы избежать повреждения или поломки различных зажимных деталей.

Момент затяжки выражается в Ньютон-метрах (НМ). Нм представляет собой момент силы в 1 ньютон с плечом рычага в 1 метр.

В зависимости от типа применения и материалов рекомендуется затягивать с правильным моментом затяжки, обращаясь к руководству по эксплуатации.

Вот несколько шагов, которые помогут вам сделать выбор:

- Крутящий момент от 1 до 20 Н.м: для затяжки хрупких деталей (карбоновый байк, мелкие алюминиевые детали и т. д.)

- Крутящий момент от 20 до 150 Н.м: для автомобилей, мотоциклов (головки блока цилиндров, демпферные шкивы, диски и т. Д.)

- Более 150 Н-м: в коммунальном или сельском хозяйстве, для очень высоких усилий затяжки.

Различные типы динамометрических ключей

Тип динамометрического ключа должен быть адаптирован в зависимости от вашей деятельности, материалов, которые необходимо скрепить, или доступного пространства.

Ключ-ключ

Для простого, практичного и быстрого использования спусковые крючки сигнализируют звуковым или чувствительным сигналом о достижении значения крутящего момента.Достаточно установить желаемый момент затяжки непосредственно на гаечном ключе перед использованием.

Ключи-щелчки пригодятся, когда вам нужно быстро выполнить операцию или при слабом освещении

Цифровой динамометрический ключ:

Для приложений, в которых момент затяжки должен быть очень точным, ключи с прямым считыванием непосредственно отображают значение момента затяжки, что позволяет оптимизировать затяжку.

Гидравлические ключи:

Эти ключи разработаны для достижения очень высоких моментов затяжки, которые трудно достичь вручную.

Почему важно использовать динамометрический ключ?

Как мы только что видели, соблюдение момента затяжки необходимо во всех механических приложениях. Недостаточное или чрезмерное затягивание может иметь серьезные последствия.

Возьмем пример затяжки колес в автомобильном контексте.

Замена шин в механической мастерской - обычное дело, и для повышения прибыльности важно выполнять эти операции быстро.Несмотря ни на что, безопасность автомобилистов превыше всего.

Чрезмерная и недостаточная затяжка гаек с проушинами может привести к потенциально катастрофической поломке колеса. Слишком затянутые гайки могут быть повреждены, растянуты и сломаны, особенно при наезде на выбоины и неровности дороги. Недостаточно затянутые гайки могут откручиваться или ослабнуть, что приведет к преждевременному износу и отслоению колеса от ступицы. Неравномерная затяжка гаек на одном и том же колесе также является проблемой: это может привести к поломке гаек, перемещению, вибрации и даже к отрыву колеса.

Поэтому необходимо вручную проверить затяжку гаек с помощью динамометрического ключа.

Как правильно затянуть автомобильные колеса?

Мы только что убедились, что чрезмерное / недостаточное ужесточение может иметь серьезные последствия. Выполните следующие действия, чтобы надежно затянуть колеса

.

1 - Подготовка

• Осмотрите гайки перед повторной сборкой колеса, чтобы убедиться, что они подходят для предполагаемого использования.Если есть трещины, деформации или усталость, заменить их

• Убедитесь, что гайки и шпильки чистые (грязь, соль или ржавчина). Если скопилась грязь, это повлияет на качество затяжки. Не забудьте очистить их при необходимости

• Смажьте гайки и шпильки. Это можно сделать с помощью небольшого ручного масляного насоса, поместив 1 каплю масла между гайкой и шайбой и вращая шайбу, чтобы масло распределилось равномерно.

• Затягивайте гайки звездочкой, т.е. сначала затягивайте противоположные гайки рядом друг с другом, а не бок о бок.Это обеспечивает хороший контакт между колесом и ступицей.

2 - Используйте пневматический ударный гаечный ключ для выполнения операции предварительного затягивания (подвода). Эту операцию также можно выполнить с помощью электрошокового ключа для аккумуляторов или ручного колесного ключа

.

3 - Отрегулируйте динамометрический ключ с помощью поворотной рукоятки для достижения желаемого крутящего момента. Значения указаны на рукоятке гаечного ключа

.

4 - Установите стяжную втулку на конец динамометрического ключа.Если колеса затянуты на ободе, не забудьте использовать торцевой ключ с защитой (набор протекторов для колес с метрической головкой), чтобы не повредить / не поцарапать обод при затяжке,

5 - Завершите затяжку ключом до щелчка

• Винт по часовой стрелке. Вкручивайте, пока не услышите щелчок. Затяните остальные в указанном порядке, используя ту же технику.

• Используйте только одну руку для плавных и непрерывных движений. У большинства динамометрических ключей есть отметка на рукоятке, которая указывает, где прикладывать давление.

6 - Храните инструмент в надежном месте. Динамометрический ключ требует аккуратности в обращении и хранении.

Совет Родкрафта

1 - Динамометрический ключ - это инструмент для затяжки. Это очень чувствительный и точный инструмент для затяжки, который никогда не следует использовать для ослабления болтов.

2 - В конце каждого дня или когда он не используется, динамометрический ключ следует переустанавливать на минимальное значение, чтобы уменьшить давление пружины.

3 - Динамометрический ключ предотвращает, но не предотвращает чрезмерное затягивание! Когда будет достигнут требуемый крутящий момент, система управления крутящим моментом ключа будет «активирована», и оператор услышит отчетливый щелчок. Если вы слышите этот «щелчок», не перемещая клавишу в начале, это означает, что приложение уже слишком туго. Хорошая практика здесь - начать сначала: сначала ослабьте болт, затяните подходящим инструментом и закончите с помощью динамометрического ключа, чтобы добиться правильного и безопасного крутящего момента.

4 - Контроль и калибровка ключа один раз в год.

5 - Техническое обслуживание инструмента: Поскольку динамометрический ключ является высокоточным инструментом, его следует повторно калибровать с регулярной частотой, и это ответственность пользователя инструмента. Компания Rodcraft рекомендует проводить повторную калибровку инструмента ежегодно или каждые 5000 циклов в официальном сервисном центре. Не говоря уже о том, что если инструмент уронили или повредили, его нужно немедленно снова ввести в эксплуатацию.

В заключение мы рекомендуем вам проверить и завершить затяжку с помощью динамометрического ключа, как только вы начнете затягивать болт, винт или гайку.Производители обычно предоставляют моменты затяжки для головки блока цилиндров, колесных дисков, сливной пробки, амортизаторов, масляных фильтров, шатунов, распределительного вала и т. Д.

Компания Rodcraft предлагает широкий ассортимент динамометрических ключей. Откройте для себя ассортимент!

Наш ассортимент

Зачем нужен динамометрический ключ

Крутящий момент - это крутящая сила. Мышца, которую вы прикладываете к верхней части банки с завинчивающейся крышкой, - это крутящий момент. И когда вы используете гаечный ключ для резьбового крепежа (такого как болт, гайка, винт или шпилька), вы прикладываете крутящий момент, чтобы либо затянуть, либо ослабить его.Но насколько туго туго? Некоторые типы крепежных деталей, многие из которых используются на различных механических устройствах, включая автомобили, требуют затяжки до определенной величины, чтобы компонент работал должным образом. Вот где пригодится динамометрический ключ. Какой динамометрический ключ самый лучший? Сказать нелегко. Самый простой способ ответить на этот вопрос - указать на то, что существует множество хороших ключей (несколько предложений см. В списке в конце этой статьи), поэтому важно знать, что делает динамометрический ключ и что вам нужно знать, чтобы найти лучший динамометрический ключ для вас.

Как работает динамометрический ключ?


Разница между обычным гаечным ключом и динамометрическим ключом заключается в том, что последний показывает - с помощью электронного окошка, щелчка, иглы или датчика - точное значение силы, приложенной к его рукоятке. Важно, но малоизвестно, что для многих крепежных изделий требуются очень специфические требования к затяжке. Когда дело доходит до некоторых гаек и болтов на автомобилях, догадываться, что они «достаточно тугие», почти никогда не бывает.

Зачем он мне?

Почему важно точно знать, какое усилие или крутящий момент прилагается? Если слишком ослабить, застежка может отстегнуться, что станет очевидной проблемой.Слишком плотно, и застежка или застегиваемая часть могут быть повреждены или деформированы. Например, чрезмерно затянутая проушина на колесе может привести к короблению тормозного ротора, менее эффективной остановке, преждевременному износу тормозов и значительным неудобствам из-за застревания проушин. Вы даже можете отломать шпильку колеса (резьбовую часть). С другой стороны, недостаточная затяжка этих гаек может привести к ослаблению крепления, падению и падению колеса. Вот почему в большинстве руководств по эксплуатации указаны крутящие моменты для гаек.

Getty Images

Если вы планируете провести какие-либо серьезные работы с двигателем или некоторыми основными компонентами трансмиссии, вам обязательно понадобится динамометрический ключ. Например, чрезмерная затяжка болтов крепления головки блока цилиндров может легко привести к дорогостоящим повреждениям и катастрофической потере охлаждающей жидкости. Слишком затянутые болты выпускного коллектора могут привести к его растрескиванию. Характеристики крутящего момента настолько важны для надлежащего ремонта автомобиля, что большинство руководств по ремонту предоставляют их вместе с этапами ремонта, а затем также включают их в таблицы на последней странице с указанием местоположения крепежа, обозначения и отдельных характеристик.Сила крутящего момента может быть измерена в единицах метр-килограмм (мкг), ньютон-метр (Нм) и фунт-фут (фунт-фут). Если вы покупаете новый гаечный ключ, убедитесь, что он откалиброван с использованием тех же единиц измерения, что и в ваших процедурах ремонта, или имейте под рукой таблицу преобразования. Большинство автомобилей, продаваемых в США, имеют характеристики крутящего момента, выраженные в фунт-футах.

Как работает динамометрический ключ


Существуют приличные динамометрические ключи в различных ценовых категориях (40–140 долларов США) с размерами головок под торцевой ключ, ⅜, ½, ¾ и 1 дюйм.Меньшие по размеру обычно используются для таких вещей, как установка чувствительных переключателей температуры в хрупких литых корпусах. Более крупные используются для большого закручивания гаек шкива коленчатого вала или трансмиссии. Как и в случае с торцевыми ключами, вы можете справиться с большинством основных потребностей в ремонте с помощью гаечного ключа на ½ дюйма. (Именно такой размер мы используем в испытательном гараже Car and Driver для затяжки гаек.)

Getty Images

Типы динамометрических ключей

Существует четыре основных типа динамометрических ключей, каждый из которых имеет несколько отличающиеся принципы работы: лучевой или отклоняющий, индикатор с круговой шкалой, ручное устройство с ручным переключением и цифровой.Типы лучевых и циферблатных индикаторов используют простую механическую систему, которая подключается к стрелке, которая парит над шкалой крутящего момента, прикрепленной к ручке или циферблатному индикатору. Когда к изгибающейся рукоятке гаечного ключа прикладывается сила, шкала или циферблат показывает величину крутящего момента, эквивалентную отклонению рукоятки. Если вы покупаете световой или циферблатный индикатор, вам понадобится большой указатель или циферблат для работы в темных местах под капотом.

    Для некоторых гаек и болтов угадать, достаточно ли они затянуты, недостаточно.

    Ключи Clicker

    отличаются друг от друга и удивительно удобны в использовании. У них есть регулируемое кольцо вокруг основания ручки, которое позволяет вам установить точный крутящий момент, который вы хотите приложить к гайке или болту. Когда вы затягиваете крепеж до установленного крутящего момента, храповой механизм громко щелкает, чтобы предупредить вас о том, что установленный крутящий момент достигнут, и вам следует прекратить затяжку. Во время затяжки не нужно рассматривать трудно читаемые циферблаты. При ввинчивании и выкручивании ручки индикатор перемещается вверх и вниз по шкале, изменяя точку, в которой происходит щелчок, указывающий на крутящий момент.

    Цифровые динамометрические ключи - одни из самых дорогих и точных. В них используется электронный тензодатчик внутри ручки, чтобы послать сигнал на светодиодное окно. Минусы в том, что с ними нужно обращаться осторожно, и для них требуется аккумулятор.

    Для правильных измерений важно, чтобы гаечный ключ был откалиброван и сохранен на минимальном уровне, а также знать, проводятся ли измерения на сухих или смазанных крепежных изделиях.

    Какой динамометрический ключ самый лучший?

    Лучший динамометрический ключ для вас - это тот, который соответствует вашим потребностям с точки зрения возможностей и цены.Динамометрические ключи существуют так давно, есть много качественных. Вам не нужны самые дорогие, и вам подойдут многие фирменные гаечные ключи. Вам действительно нужно решить, для какой работы он вам нужен, но в целом гаечный ключ на ½ дюйма сделает большую часть того, что вам нужно. Именно такой размер мы используем в гараже Car and Driver , чтобы закрутить колеса на наших тестовых автомобилях и устроить разного рода механический хаос. Вот несколько вещей, которые вам понадобятся от качественного динамометрического ключа:

    • Надежный рычаг для крутящего момента от 20 до 150 фунт-футов.
    • Удобная ручка для ситуаций, когда жир или масло делают вещи скользкими.
    • Сертификат точности ISO 6789 (плюс-минус 4 процента на срок до 25 000 циклов).
    • Защитный футляр, обеспечивающий долгий срок службы в условиях цеха с твердым покрытием.
    • Для гаечных ключей с фиксатором, простая, быстрая и точная регулировка крутящего момента с помощью стопорного кольца.

      А теперь иди и начни затягивать!

      Затяните болты вправо с помощью этих высококачественных динамометрических ключей

      Динамометрический ключ для приводных микрометров на 1/2 дюйма

      Шестеренчатый ключ Динамометрический ключ для приводного микрометра 1/2 дюйма

      Динамометрический ключ с крутящим моментом 1/2 дюйма, приводной микрометр промышленного бренда CDI

      Динамометрический ключ Craftsman с цифровым приводом 1/2 дюйма

      амазонка.ком

      Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

      Как использовать динамометрический ключ

      Последнее обновление: 20 января 2021 г., 21:28.

      При установке электрического оборудования потребуется динамометрический ключ.Динамометрический ключ - это специальный инструмент, используемый для затягивания гаек и болтов с определенным крутящим моментом, чтобы они не растягивались, не ломались и не ослаблялись.

      Изготовители электрического оборудования требуют, чтобы все винты, гайки, болты и соединения были затянуты в соответствии с их спецификациями. Он специально откалиброван для измерения силы, прилагаемой к затягиваемой гайке или болту .

      Это простой инструмент для начинающего электрика. Вы должны ознакомиться с тем, как работать с каждым типом динамометрического ключа.

      Крутящий момент - это мера того, какая сила, действующая на объект, заставляет этот объект вращаться.

      Гаечный ключ имеет калиброванную шкалу, на которой отображается величина приложенного крутящего момента.

      Существует три основных типа динамометрических ключей, обычно используемых сегодня . В зависимости от цели, для которой они предназначены, ключи имеют разные калибровки и дополнительные инструменты.

      Три основных типа гаечных ключей: динамометрический ключ балочного типа , циферблатный индикатор , и динамометрический ключ с регулируемым щелчком .

      Хотя их единственная цель - измерение крутящего момента, каждый из них должен использоваться по-разному. Чтобы получить точные показания крутящего момента, необходимо правильно использовать каждый динамометрический ключ.

      Вот краткое руководство по использованию каждого динамометрического ключа для достижения наилучших результатов.

      Регулируемый динамометрический ключ с защелкой (гаечный ключ с трещоткой)

      Этот тип гаечного ключа - это то, что вы, скорее всего, будете использовать в работе.

      Имеет внутреннюю пружину и регулируемую ручку.Требуемый крутящий момент, который необходимо приложить к застежке, предварительно устанавливается поворотом регулируемого микрометра в верхней части ручки.

      Когда достигается требуемый крутящий момент, гаечный ключ начинает щелкать, и становится труднее повернуть или затянуть крепеж.

      Они предпочтительны, потому что пользователь может узнать, когда он достигнет желаемого крутящего момента, не обязательно глядя на шкалу, но ощущая сопротивление ручки.

      Вот как правильно использовать гаечный ключ с трещоткой:

      1. Разблокируйте рукоятку и отрегулируйте ее, повернув микрометр на желаемый момент.
      2. Когда на шкале появится желаемый крутящий момент, зафиксируйте ручку вниз.
      3. Подсоедините ключ к розетке и прикрепите фиксатор. Всегда проверяйте, что вы используете гнездо правильного размера, которое надежно удерживает застежку.
      4. Приложите усилие равномерно и плавно до достижения желаемого крутящего момента.
      5. По достижении установленного крутящего момента гаечный ключ начнет издавать щелчки. Пружина автоматически щелкнет и освободит ручку.
      6. По окончании использования гаечного ключа сбросьте крутящий момент на ноль, чтобы сбросить давление в пружине.Слишком большое давление в пружине, удерживаемой слишком долго, снизит способность пружины растягиваться и возвращаться в исходное положение с течением времени.

      Динамометрический ключ балочного типа

      Ключ балочного типа - это самый дешевый и наименее сложный гаечный ключ из всех. Ключ балочного типа может иметь гибкую или фиксированную балку.

      Ключ с гибкой балкой имеет поворотную рукоятку, а его неподвижный аналог - жесткую балку.Когда вы прикладываете силу к ручке, откалиброванная шкала отклоняется вправо или влево, чтобы указать точную величину крутящего момента, прилагаемого к застежке.

      Вот как правильно использовать динамометрический ключ балочного типа:

      1. Убедитесь, что у вас есть гнездо подходящего размера для подсоединения к динамометрическому ключу. Подсоедините гнездо к дальнему концу динамометрического ключа балки и убедитесь, что он не болтается.
      2. После того, как гнездо правильно зафиксировало крепеж, плавно и равномерно потяните ключ.Всегда следите за тем, чтобы тяга тянулась под прямым углом к ​​ручке. Если ручка гибкая (имеет шарнир), равномерно прилагайте усилие, чтобы ручка удерживалась в правильном положении в центре центра поворота.
      3. Затягивайте болт или гайку до тех пор, пока шкала не покажет требуемый крутящий момент.

      Снимая показания гаечного ключа, всегда смотрите на шкалу прямо над ним. Если вы читаете шкалу под углом, на ваше чтение повлияют ошибки параллакса.

      Вы также должны прилагать усилие медленно, особенно когда болт затягивается, иначе балка погнется.Если балка хоть немного гнется, замените ее.

      Динамометрический ключ с циферблатом

      Этот динамометрический ключ также относительно прост в использовании и считается самым точным динамометрическим ключом .

      Он измеряет крутящий момент с помощью иглы, которая перемещается внутри шкалы вакуума при приложении силы. Стрелка внутри шкалы перемещается как влево, так и вправо.

      Вот как правильно пользоваться гаечным ключом:

      1. Подсоедините головку правильного размера и подсоедините ее к крепежу, который вы собираетесь затягивать.
      2. Держите ключ под прямым углом к ​​рукоятке ключа.
      3. Осторожно прилагайте усилие, затягивая болты или гайки, пока шкала шкалы не покажет требуемый крутящий момент.

      Точность гаечных ключей с циферблатом чрезвычайно высока.

      Если вы понимаете, что шкала показывает показания на шкале, даже если к ней не прилагается сила, перед использованием гаечный ключ следует повторно откалибровать. Кроме того, это самый дорогой из всех гаечных ключей из-за его высокой точности.

      После использования гаечного ключа в течение некоторого времени его следует повторно откалибровать для поддержания уровня точности.

      Калибровка и единицы измерения динамометрических ключей

      Калибровка динамометрических ключей отличается для каждого ключа. Калибровка обычно указывается на наклейке, прикрепленной к ключу. Калибровку следует повторно откалибровать по истечении срока годности.

      Единицы измерения тоже разные. Шкала может быть откалибрована в дюймах-фунтах (дюймах.фунтов) или фут-фунт (фут-фунт). Гаечные ключи на фут-фунт обычно предпочтительны для больших крутящих моментов, в то время как их аналоги на дюйм-фунты используются для относительно меньших крутящих моментов.

      Ответы на вопросы, необходимые для ознакомления с

      Можно ли использовать динамометрический ключ для ослабления болтов? Динамометрический ключ никогда не следует использовать для ослабления чего-либо.

      Могу ли я использовать динамометрический ключ в качестве прерывателя? См. Ответ выше.

      Могу ли я использовать ударную головку для динамометрического ключа? Да, но вы не можете использовать обычную головку для ударного ключа. Подробнее читайте здесь.

      Могу ли я откалибровать динамометрический ключ? В крайнем случае, да, можно. Но делать это нужно профессионально. Для самостоятельного объяснения того, как откалибровать, посмотрите видео ниже.

      Как использовать динамометрический ключ

      Динамометрический ключ звучит как необычный инструмент, который лучше оставить в руках велосипедных механиков, но на самом деле это небольшой гаджет, которым можно научиться пользоваться за считанные минуты.А поскольку понимание крутящего момента и его правильная регулировка являются важными частями повседневной жизни гонщика, инвестирование в этот инструмент может сэкономить вам несколько поездок в веломагазин и на дорогостоящий ремонт велосипедов в долгосрочной перспективе.

      Вот все, что вам нужно знать о том, как пользоваться динамометрическим ключом, от того, что это такое, до того, почему это так важно.

      Присоединяйтесь к Bicycling сейчас, чтобы получить последние советы и подсказки!

      Этот контент импортирован из {embed-name}. Вы можете найти тот же контент в другом формате или найти дополнительную информацию на их веб-сайте.

      Что такое динамометрический ключ?

      Крутящий момент, проще говоря, это сила вращения. Велосипедистам важно понимать крутящий момент, потому что велосипеды построены из небольшого оборудования и легких материалов, которые должны быть достаточно плотными, чтобы оставаться безопасными и надежными, но не настолько плотными, чтобы они не повредились или могли сломаться. Здесь на помощь приходит динамометрический ключ.

      «Динамометрический ключ измеряет силу вращения и предотвращает чрезмерное затягивание крепежа или раздавливание компонента, который вы затягиваете, например, подседельных штырей или руля», - объясняет Кевин Харрисон, профессиональный механик и технический специалист. представитель Каннондейла.«Механизм внутри гаечного ключа дает вам слуховой и тактильный сигнал, когда вы достигли правильного крутящего момента», - говорит он.

      Тревор Рааб

      Эта оптимальная точка крутящего момента имеет решающее значение, потому что часто, особенно в связи с проблемами шума, велосипедисты начинают подтягивать детали на своем велосипеде. Но слишком тугие детали так же плохи, если не хуже, как незакрепленные детали. Если детали затянуты неправильно, ваш велосипед может работать неправильно.

      Крутящий момент измеряется в Ньютон-метрах, сокращенно Нм, что вы, вероятно, видели на различных компонентах вашего велосипеда, например, на выносе. «Это значение известно как спецификация крутящего момента и указывает крутящий момент для ближайших к нему болтов», - говорит Харрисон. «Например, у вашего выноса может быть два разных крутящих момента: один для болтов, крепящих его к рулевой трубе, а другой - для лицевой панели выноса, которая держится на руле».

      Вам действительно нужно использовать один?

      Скажем прямо: независимо от того, как долго вы вращаете гаечные ключи, ваши опытные руки не могут сравниться с точностью динамометрического инструмента.Хотя может показаться, что универсальный инструмент подходит, лучше всегда использовать динамометрический ключ. Ценность владения этим гаджетом и 10 минут, необходимых для того, чтобы научиться им пользоваться, перевешивают цену, которую вы заплатите за уничтожение дорогостоящего компонента.

      5 нм типичны для шпилек.

      Тревор Рааб

      Шатуны требуют большего крутящего момента, 40 нм - довольно распространенное явление.

      Тревор Рааб

      «Технически все, что имеет маркированные или опубликованные характеристики крутящего момента, следует затягивать динамометрическим ключом», - говорит Харрисон. Конечно, вы могли бы сделать это в своем веломагазине, но это определенно удобнее, если вы понимаете, как это делать самостоятельно.

      Тип велосипеда, который у вас есть, определяет, как часто вы должны проверять крутящий момент. «Любой вид велосипеда, на котором ездят по бездорожью, например, полноподвесные горные велосипеды, подвергаются большей вибрации и ударам, и, возможно, потребуется более частая регулировка», - говорит Харрисон.Если вы регулярно ездите по тротуару, проверка хотя бы раз в месяц - хорошее начало для защиты работоспособности вашего велосипеда. Для внедорожников лучше всего еженедельно. Хотя это звучит как регулярное обслуживание, это небольшая цена за большие результаты. «Вы можете проверить каждый болт на своем велосипеде всего за несколько минут и выявить небольшую проблему, прежде чем она станет серьезной», - говорит Харрисон.

      Если болты слишком ослаблены ...
      • Критически важные компоненты, такие как вынос руля, руль и подседельный штырь, могут сдвинуть средний ход, что приведет к потере управления и, возможно, к аварии.
      • Вы можете повредить детали, как если бы вы катались на кривошипе с ослабленным крепежным болтом.
      • Со временем ослабленные болты могут ускорить износ.
      • Недостаточно затянутые болты часто являются причиной раздражающих щелчков, скрипов и скрипов.
      • Если карбоновая деталь двигается, когда это не должно происходить, она может поцарапаться или разбиться.
        Если болты затянуты слишком сильно ...
        • Маленькие, хрупкие детали, такие как анкерные болты троса тормоза и переключателя скоростей, сломаются под слишком большим давлением.
        • Подъемники напряжения могут образовываться в более крупных компонентах, таких как вынос руля, вилка и руль, что может привести к поломке в будущем.
        • Слишком сильное проворачивание болта может привести к его отлому, в результате чего останется крошечный заглушка и огромная проблема.
        • Углеродные детали могут раздавить, и вы не получите никакого предупреждения, пока не станет слишком поздно.

          Наши любимые стенды для ремонта велосипедов

          Лучший результат

          Feedback Sports Pro-Elite Ремонтный стенд

          Обратная связь Спорт амазонка.ком 389,72 долл. США

          $ 349,00 (10% скидка)

          Легкий, устойчивый и очень компактный в сложенном виде.

          Лучшее соотношение цены и качества

          Подставка для ремонта Bike Hand Cycle Pro

          134,99 $

          $ 119.99 (11% скидка)

          Лучше всего подходит для легких работ. Версия для тяжелых условий эксплуатации доступна за 168 долларов.

          Самая легкая гоночная стойка

          Подготовка к экзамену Topeak X

          Маленький для путешествий, прочный для повседневного использования (любимец наших механиков).

          Самая прочная конструкция

          Park Tool PCS-10.2 Подставка для дома механика

          Проверенная конструкция, вмещающая 80-фунтовые велосипеды.

          [Хотите взлететь в гору? Поднимитесь! дает вам тренировки и умственные стратегии для достижения ближайшего пика.]

          Как пользоваться динамометрическим ключом

          То, как именно использовать этот инструмент, будет зависеть от типа динамометрического ключа, с которым вы работаете.(См. Ниже более подробную информацию о наиболее распространенных типах, используемых на велосипедах.) Тем не менее, вообще говоря, вы должны сначала проверить характеристики крутящего момента на болте или детали, которую вы хотите затянуть. Затем используйте соответствующий гаечный ключ с предустановкой или установите разводной ключ на нужное значение крутящего момента. Вставьте насадку гаечного ключа в гнездо болта или детали и поворачивайте, пока не услышите или не почувствуете сигнал гаечного ключа. Удалите бит.

          Тревор Рааб

          Какой тип гаечного ключа использовать?

          Хорошие новости: вам не нужно серьезно повреждать свой банковский счет, чтобы получить приличный динамометрический ключ, а небольшие вложения теперь могут сэкономить вам много денег в будущем, устраняя более дорогие проблемы, которые могут возникнуть из-за неправильного использования. корректирование.

          «Перед покупкой проверьте и посмотрите, какие различные характеристики крутящего момента на вашем велосипеде, чтобы определить, какой предустановленный гаечный ключ вам следует купить», - говорит Харрисон.


          Основной инструмент: динамометрический ключ с предустановкой

          Учтивость

          Инструмент для предварительной установки крутящего момента Mini TorqKeys с 6 битами и держателем - 5 Нм

          Prestacycle amazon.com

          16,95 долл. США

          Этот гаечный ключ предварительно настроен на 5 Нм, что отлично подходит, если все, что вы делаете, - это регулируете высоту седла или кокпита.Он также достаточно мал, чтобы положить его в карман или сумку для снаряжения, если вы путешествуете.


          Промежуточное вложение: базовый регулируемый динамометрический ключ

          Учтивость

          ATD-1.2 Привод с регулируемым крутящим моментом

          Инструмент для парковки Competitivecyclist.com

          67,95 долл. США

          Базовый регулируемый динамометрический ключ дает вам небольшой диапазон для закручивания нескольких болтов на вашем велосипеде без больших вложений.Отрегулируйте диск на ручке, чтобы изменить значение крутящего момента.


          Инструмент экспертного уровня: регулируемый динамометрический ключ с трещоткой

          Учтивость

          Динамометрический ключ Giustaforza II 2-16 Pro

          Эффетто Марипоса Competitivecyclist.com

          260,00 долл. США

          Этот гаечный ключ похож на трещотку, с которой вы, возможно, знакомы, но у него есть регулируемый механизм внутри, который щелкает с желаемым значением крутящего момента.Это дает вам более широкий диапазон (2-16 Нм) и преимущество стандартной системы драйверов четверть дюйма, так что вы можете использовать широкий спектр бит и удлинителей для труднодоступных мест. Однако важно отметить, что профессиональный велосипедный механик обычно имеет два разных динамометрических ключа с храповым механизмом: один для нижнего диапазона, а другой - верхнего. «Этот лучше всего подходит для опытного домашнего механика, потому что он покроет большую часть настроек, которые им необходимо сделать», - говорит Харрисон.


          Для любителей техники: цифровой динамометрический ключ

          Учтивость

          Гаечный ключ D-Torq

          Topeak соревновательный велосипедист.ком

          249,95 долл. США

          Этот цифровой динамометрический ключ позволяет узнать точное количество Нм (или трех других дополнительных единиц) во время использования, отображаемое на экране. Вы также можете установить звуковое оповещение для выбранного вами Nm, чтобы вы знали, когда вы его нажмете, а также есть отдельное оповещение, когда вы его превзойдете.


          Как улучшить работу динамометрического ключа

          Теперь, когда вы знаете все основы, есть несколько профессиональных советов, которые помогут вам освоить динамометрический ключ.

          Во-первых, не со всеми болтами следует обращаться одинаково. «Некоторые болты на вашем велосипеде требуют смазки; для некоторых требуется удерживающий состав, такой как Loctite, а для других вообще ничего не требуется », - говорит Харрисон. «Изучите руководство владельца велосипеда или его компонентов или, если сомневаетесь, спросите в местном магазине велосипедов». Понимание того, какие детали нужны, что поможет вам правильно обслуживать велосипед и избежать серьезных проблем.

          Кроме того, Харрисон указывает, что большинство болтов и резьбовых деталей на велосипеде имеют правую резьбу, что означает, что они подчиняются правилу «точно туго» (точно туго, слева - свободно).«В случае, если деталь имеет обратную резьбу, не все динамометрические ключи будут работать против часовой стрелки», - говорит он. Дважды проверьте руководство пользователя или описание продукта, чтобы проверить, является ли ваш гаечный ключ двунаправленным.

          Кроме того, умение обращаться с инструментами так же важно, как и умение ими пользоваться. «Предварительно настроенные гаечные ключи обычно ничего не требуют для их обслуживания, но многие регулируемые ключи необходимо обнулять, когда вы их не используете», - говорит Харрисон. «Важно прочитать прилагаемые к ним инструкции, потому что неправильное хранение гаечного ключа может свести на нет полезность инструмента.”Прочтите руководство пользователя перед тем, как положить инструмент в ящик для инструментов, чтобы убедиться, что ваши вложения не пропадут даром.

          Эшли Матео Эшли Матео - писатель, редактор и сертифицированный UESCA и RRCA тренер по бегу, внесший свой вклад в «Мир бегунов», «Велосипед», «Женское здоровье», «Здоровье», «Форма», «Я» и многое другое.

          Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

          Как использовать гидравлический динамометрический ключ

          В этой публикации в блоге мы рассмотрим, когда и как использовать гидравлический динамометрический ключ.

          Как мы уже отмечали ранее, гидравлические динамометрические ключи работают от насоса, который приводится в действие пневматическим или электрическим приводом.

          Они могут работать в ограниченном пространстве, что делает их идеальным инструментом для ситуаций, когда другие динамометрические инструменты не подходят.Вы найдете их в работе на химических заводах и нефтеперерабатывающих заводах, а также при креплении болтов на нефте- и газопроводах.

          Что касается использования гидравлического динамометрического ключа, вам необходимо выполнить следующие действия:

          1. Соберите компоненты

          Для начала прикрепите один конец шланга к блоку питания, а другой конец - к гаечному ключу. Убедитесь, что все фитинги затянуты и все компоненты прочно соединены друг с другом.

          2. Настройка параметров

          Ваш новый гидравлический динамометрический ключ имеет настройки, которые позволяют вам устанавливать соответствующие уровни крутящего момента для вашего проекта.Если в проекте есть заданный уровень крутящего момента, не отклоняйтесь от него.

          Если у вас нет указанного крутящего момента, начните с минимального значения и продолжайте увеличивать, стараясь не затягивать крепежные детали слишком сильно.

          3. Использование гаечного ключа

          Для начала прикрепите динамометрический ключ к гайке, убедившись, что прокладка - если она вам понадобится - правильно выровнена. У гаечного ключа с одной стороны будет большое отверстие в форме гайки или шестигранного болта. Перед использованием убедитесь, что вы полностью усвоили инструкцию по эксплуатации.

          Включите динамометрический ключ и дайте ему достичь необходимого уровня крутящего момента. Когда он достигнет этого уровня, гаечный ключ остановится, и вы сможете его удалить.

          Мы обсудили некоторые другие основы использования динамометрического ключа в этом видео от 2016 года. Отсюда вы можете посмотреть этот клип о том, как откалибровать гидравлический динамометрический ключ.

          Как безопасно пользоваться гидравлическим динамометрическим ключом

          Как и любой другой инструмент, ваш гидравлический динамометрический ключ будет выполнять свою работу только при правильном использовании и соблюдении мер безопасности:

          • При использовании гидравлического динамометрического ключа надевайте соответствующее защитное снаряжение.Наденьте защитные очки, чтобы защитить глаза от разлетающихся частиц и спрятать волосы и одежду. При использовании динамометрического ключа нельзя носить украшения.
          • Перед использованием поверните ключ как минимум три раза на полную шкалу, чтобы определить, движутся ли движущиеся части в правильном направлении.
          • Крепко держите гаечный ключ за ручку, а не за шланги или другие соединения. Держите руки подальше от ботинка или реактивной штанги.
          • Используйте тянущее движение - никогда не толкайте - при приложении последнего крутящего момента.
          • Не используйте розетки с трещинами или износом.
          • Держитесь на достаточном расстоянии от розеток во время использования, чтобы защитить себя в случае их поломки.
          • Превышение указанных диапазонов калибровки может повредить гаечный ключ и подвергнуть вас опасности.
          • Выполняйте калибровку гаечного ключа в профессиональной калибровочной лаборатории не реже одного раза в год и делайте повторную калибровку, если вы или кто-либо другой уроните гаечный ключ.
          • Не используйте читер-бар для увеличения своего рычага. Вы рискуете повредить гаечный ключ и получить неточные показания.

          Если у вас есть дополнительные вопросы о безопасности динамометрического ключа или о том, как использовать гидравлический динамометрический ключ, Maxpro может вам помочь.

          На протяжении более 25 лет мы являемся надежным поставщиком высококачественных гидравлических ключей и квалифицированной калибровки динамометрических инструментов в нашей лаборатории, аккредитованной A2LA. Свяжитесь с нами сегодня, чтобы узнать, как мы можем помочь вам с вашим следующим проектом.

          Мифы о динамометрических ключах - Circle Track Magazine

          Гайки и болты, которыми крепятся наиболее важные компоненты гоночного автомобиля, - это нечто большее, чем просто их «достаточно затянуть».«Болты не работают, просто зажимая что-то из-за давления, которое вы прикладываете, скручивая гайку. Сталь действительно может растягиваться на несколько тысячных дюйма. Именно эластичность стали, которая пытается вернуться к своей первоначальной длине, позволяет болту обеспечивать постоянную зажимную нагрузку. Кроме того, это постоянное тянущее усилие, которое сохраняется еще долгое время после снятия гаечного ключа, помогает предохранить гайку от расшатывания под действием вибраций, возникающих во время гонок.

          Так что, если вы не растянете при затяжке крепежа достаточно затянуть болт, вы не получите «тянущего» или втягивающего усилия на гайку.Но если приложить слишком большое усилие, болт выйдет из строя. Чтобы убедиться, что наиболее важные крепежные детали надежно затянуты, можно использовать динамометрический ключ.

          В своей наиболее распространенной форме динамометрический ключ просто измеряет крутящую силу или «крутящий момент», необходимый для закручивания гайки или болта при их затяжке. Это не идеальная система, потому что изменение трения может изменить показание крутящего момента, в то время как фактическое растяжение болта не зависит от трения, но измерение крутящего момента обычно является единственным способом измерения силы, прикладываемой к болту или шпильке. .

          Вот почему надежный динамометрический ключ - один из самых ценных инструментов в арсенале любого механика. Он выполняет ту работу, которую не могут другие ручные инструменты, и поэтому механики и производители двигателей очень доверяют своему выбору динамометрического ключа. Может быть, поэтому вокруг этих гаечных ключей так много мифов. Все, от того, как их хранить, до того, как их лучше всего использовать.

          В этой статье мы обсудили технологию динамометрических ключей и передовые методы использования этих специальных ключей с Дэном Эггертом, инженером по ручным инструментам с Snap-on Tools, одним из самых надежных производителей инструментов в гонках, и Крисом Рашке с ARP, который производит высококачественные крепежные детали и провела столько же исследований и разработок в отношении влияния крутящего момента на крепежные детали, сколько любая другая компания в гоночной индустрии.Мы пропустили мимо них несколько самых распространенных мифов, чтобы получить не только ответы, но и причины.

          Динамометрический ключ, который уронили, нельзя доверять

          Это факт жизни, что вещи падают, сбивают с верстаков и, как правило, обращаются со многими различными формами злоупотреблений, с которыми они могут или не могут справиться . Сбить свой накидной гаечный ключ с верстака несложно, но динамометрический ключ - это высокоточное оборудование, и с ним следует обращаться как с таковым.

          Одно случайное падение в цех, вероятно, не имеет большого значения, но повторяющиеся падения могут повлиять на калибровку гаечного ключа. Это верно, даже если на нем нет признаков повреждения. Самый простой способ проверить свой динамометрический ключ - сравнить его с другим гаечным ключом. Затяните болт одним гаечным ключом, а затем попробуйте затянуть тот же болт вторым гаечным ключом с той же настройкой крутящего момента. Если второй гаечный ключ потянет болт еще дальше до того, как будет отмечен такой же крутящий момент, вы знаете, что один выключен.Затем повторите тот же процесс, но в обратном порядке.

          Конечно, это не самый научный метод. Даже если вы никогда не роняли или иным образом не злоупотребляли динамометрическим ключом, всегда полезно регулярно проверять его профессионально. Профессиональные магазины обычно имеют несколько гаечных ключей и отправляют их на профессиональную калибровку примерно каждые шесть месяцев. Если вы регулярно пользуетесь гаечным ключом, вам следует подумать об отправке его, вероятно, примерно раз в год - или раньше, если вы подозреваете, что ваш гаечный ключ работает неправильно.

          Одно из преимуществ покупки гаечного ключа в компании по производству профессиональных инструментов, такой как Snap-on, заключается в том, что у нее есть такие услуги. Эггерт говорит, что у Snap-on действительно есть предприятия по всей стране, которые могут проверять и откалибровать динамометрические ключи. Все, что вам нужно сделать, это передать гаечный ключ водителю грузовика Snap-on всякий раз, когда он посещает ваш магазин (или вы можете остановить его), и он позаботится об этом за вас. Просто как тот.

          Гаечный ключ всегда следует «разряжать» перед хранением

          Если вы используете механический гаечный ключ с защелкой, это окажется абсолютно верным.Динамометрический ключ щелочного типа вдавливает шарик в фиксатор, который удерживается пружиной. Гаечный ключ обычно регулируется поворотом ручки на гаечном ключе. Его скручивание сжимает пружину и требует большего крутящего момента, чтобы вырвать шар из фиксатора. Вот как он измеряет крутящий момент.

          Но если пружина хранится с «нагруженным» гаечным ключом или настроена на высокий крутящий момент, давление на пружину может со временем ослабить ее. Чтобы защитить гаечный ключ, его всегда следует возвращать к минимальному значению, прежде чем убирать его обратно в ящик для инструментов.Для больших гаечных ключей (с шагом в фут-фунтах) минимальное значение обычно составляет 20 фут-фунт. Если по какой-то причине у вас есть динамометрический ключ щелочного типа, который полностью опускается до нуля, оставьте гаечный ключ установленным на 10 или 20 фунтов. Вы всегда должны поддерживать минимальное давление на пружину, чтобы шарик не мог полностью выпасть из фиксатора.

          Для динамометрических ключей других типов это не проблема. В новейших цифровых динамометрических ключах используется электронный тензодатчик для измерения крутящего момента, поэтому, когда ключ не используется, единственное, что вам может потребоваться, - это извлечь батареи, чтобы не было шансов, что коррозия испортит ваш дорогой цифровой гаечный ключ.

          Посмотреть все 6 фотографийДинамометрический ключ не может измерять трение. Для большинства крепежных деталей окончательный крутящий момент будет зависеть от типа используемой смазки. Моторное масло, например, имеет другой коэффициент трения, чем молибденовая смазка или новая смазка ARP Ultra Torque. Убедитесь, что ваше число крутящего момента учитывает используемый смазочный материал. Вы можете получить такую ​​информацию от производителей крепежа, таких как ARP.

          Цифровые ключи не так точны, как механические ключи старой школы

          Это неправда, и на самом деле правда может быть совершенно противоположной в зависимости от условий.Механические гаечные ключи обычно зависят либо от упомянутого ранее механизма фиксации шарика, либо от балки, которая изгибается по мере того, как к болту прилагается больший крутящий момент. Это относительно простые механизмы и надежные.

          Но это не делает их более точными, чем самые современные цифровые динамометрические ключи. Например, динамометрические ключи Snap-on TechAngle являются электронными и невероятно точными. Они способны считывать с точностью до одной десятой фунта силы, в то время как большинство механических гаечных ключей считывают только с шагом в один фунт.Ключи TechAngle также поставляются с сертификатом калибровки, напечатанным специально для вашего ключа. Для гаечного ключа, который мы тестировали, ни одно измерение не отклонялось более чем на один процент (в диапазоне от 50 до 250 фут-фунт), а отклонение большинства из них составляло менее половины процента.

          В некоторых механических динамометрических ключах для индикации крутящего момента используется шкала луча или циферблатный индикатор. Хотя они и точны, они также могут привести к ошибке пользователя из-за явления, известного как «искажение параллакса». Это причудливый способ сказать «ты не смотришь прямо на это»."

          Параллаксное искажение происходит, когда зритель наблюдает за датчиком под углом. Например, представьте себе стрелку на круглом индикаторе с круговой шкалой, направленную прямо над пятью по шкале от одного до 10. Если смотреть прямо на датчик, игла явно указывает на пятерку, но если вы повернете голову в сторону в одном направлении, это может выглядеть так, как будто она находится над четверкой (как на картинке слева), и если вы повернете голову в другом направлении далеко достаточно, чтобы игла выглядела так, будто вместо этого указывала на шестерку.Это может быть реальной проблемой с динамометрическими ключами, в которых используется аналоговый датчик, особенно если вы работаете в тесноте в своем гоночном автомобиле и не можете расположить голову прямо над датчиком.

          Это не проблема с гаечными ключами щелевого типа или с цифровыми датчиками. Но у некоторых гаечных ключей с цифровым отсчетом есть еще одно преимущество. Snap-on TechAngle, который мы тестировали, фактически считывает значение максимального крутящего момента после натяжения, чтобы вы могли точно сказать, какой крутящий момент был приложен.

          Динамометрический ключ никогда не следует использовать для ослабления креплений

          Это правда. Вы можете возразить, что, если динамометрический ключ может выдерживать затяжку болтов с усилием 250 фунт-футов, он должен быть в состоянии надежно справиться с ослаблением того же самого болта. И это правда, но когда дело доходит до ослабления застежки, не всегда известно, что потребуется для ее ослабления.

          После нескольких циклов нагрева и накопления грязи и сажи, которые могут покрыть все в гоночном автомобиле, болт может задеть резьбу, и для его удаления потребуется гораздо больший крутящий момент, чем требовалось при первоначальной установке.Большинство из нас не следят за крутящим моментом при отворачивании болтов, поэтому вполне возможно превысить максимальную крутящую нагрузку гаечного ключа при ослаблении болтов. Гаечный ключ по-прежнему будет работать с точки зрения затягивания или ослабления болтов, но при превышении максимального предела крутящего момента ослабление этого затянутого болта может нарушить калибровку.

          Посмотреть все 6 фотографийЕсли вам довелось работать с уличными двигателями, в которых используются болты, рассчитанные на предельный крутящий момент, гаечный ключ TechAngle компании Snap-on также включает в себя угловой измеритель.Болты с крутящим моментом до текучести требуют, чтобы вы достигли определенного значения крутящего момента, а затем повернули болт еще на определенное количество градусов. Раньше для этого требовалось громоздкое устройство с циферблатом, но гироскоп внутри гаечного ключа TechAngle делает всю работу за вас.

          Адаптеры могут повлиять на ваши показания

          Да и нет. Независимо от того, используете ли вы стандартную или глубокую розетку, не проблема. Также не подходят адаптеры, подходящие, например, к 38-дюймовому гнезду привода на дюймовой трещотке или даже к коротким удлинителям.Но все, что перемещает головку или точку поворота динамометрического ключа из вертикального положения затягиваемого крепежа, может повлиять на ваши показания.

          Сюда входят удлинители качания или "гусиные лапки". Удлинители типа «гусиные лапки» необходимы на некоторых головках Chevy SB2 и других головках блока цилиндров, предназначенных только для гонок, в которых приоритет отдается расположению портов и производительности, а не простоте установки. Если вы оказались в ситуации, когда вам необходимо использовать какой-либо тип горизонтального удлинителя для динамометрического ключа, проконсультируйтесь с производителем, чтобы узнать, предлагает ли он какие-либо средства компенсации изменения рычага.

          Гаечные ключи не могут измерять с шагом 5 фунтов или меньше

          Ответ - это утверждение неверно, но все же не рекомендуется пытаться увеличить крутящий момент на уже затянутом болте на 5 фунтов или меньше.

          Например, болты головки блока цилиндров обычно затягиваются в три этапа, чтобы улучшить постоянную зажимную нагрузку на головку блока цилиндров. Согласно общепринятому мнению, эти этапы должны находиться на расстоянии от 10 до 15 фут-фунтов. Итак, если вы устанавливаете головки на малый блок Chevy и конечное значение крутящего момента составляет 70 фут-фунтов, то болты следует затягивать до 40, затем 55 и, наконец, 70 фут-фунтов.

          Меньшие приращения часто могут привести к неправильным показаниям. Например, почти всегда плохая идея брать болт, который уже был затянут до 65 футов на фунт, и доводить его до 70. Это правда, и если вы окажетесь в такой ситуации, вам следует ослабить болт, а затем снова затянуть. это до 70 фут-фунтов.

          Многие думают, что причина в том, что динамометрический ключ не может измерить разницу в 5 фунтов в уже затянутом болте, но это неправда. Правда в том, что болт, который уже был затянут, обычно имеет предел разрыва (величина давления, необходимого для того, чтобы он снова начал двигаться), который выше, чем величина, на которую он был изначально затянут.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
