Механический нагнетатель воздуха для автомобиля

Механический нагнетатель является одной из вариаций системы наддува воздуха, с целью увеличить мощность мотора. Главная задача эксплуатации такого решения заключается в создании значительно увеличенного давления, превышающего показатель атмосферного давления внутри впускного коллектора.

Устройства такого плана называют механическими по тому, что привод от коленчатого вала двигателя. Этим они отличаются от других систем нагнетания воздушной массы в цилиндры.

Особенности работы механического нагнетателя

Устройство по принципу работы схоже с турбокомпрессором. Он аналогично турбинам осуществляет целый список связанных между собой функций. Устройство затягивает воздух снаружи, осуществляя процесс его сжатия с последующее нагнетанием во впускную двигательную систему. Втягивается воздух благодаря созданному внутри коллектора разрежению. Для осуществления нужного уровня давления нагнетателям такого типа нужно вращаться на повышенных оборотах, опережая мотор. Нагнетается воздух во впуск благодаря разнице в давлении в системе.

Сжимаемый при помощи устройства воздух характеризуется увеличением температуры во время сжатия. Это приводит к понижению плотности, а итогом этого будет сниженный уровень давления. Механическую систему оснащают промежуточным охладителем для разрешения данной проблемы. Охладитель является воздушным или жидкостным радиатором, качественно охлаждающим сжатые воздушные массы после прохода устройства.

Особенности привода компрессоров

Механический нагнетатель воздуха для автомобиля с ДВС в конструктивном плане может иметь определенные отличия в сравнении с другими похожими решениями. Главное различие от схожих систем в основном является выступающая система его привода.

Приводное устройство нагнетателя может быть таким:

  • система прямого привода, с которой описываемое устройство обладает креплениями для прямого соединения с фланцем коленчатого вала;
  • зубчатые или плоские ремни ременного привода;
  • привод, базирующийся на цепном приводе;
  • зубчатая передача, под которой подразумевают редуктор цилиндрического типа;
  • электропривод, подразумевающий наличие отдельного электрического двигателя.

Разновидности

Теперь стоит рассмотреть каждую из разновидностей механического типа более детально.

Современные транспортные средства могут оснащать разнообразными вариациями компрессоров.

Широкое распространение получили 3 основных типа устройств:

  • кулачковый;
  • винтовой;
  • центробежный;

Кулачковый тип

Такой механический нагнетатель является одной из первых разработок. Его начали устанавливать на транспортные средства с самого начала прошлого столетия.

На сегодня, реализуется данная конструкция таким образом, что компрессор оснащается парой роторов. Они могут обладать тремя или четырьмя кулаками, вращающимися встречно друг другу.

Кулаки располагаются таким образом, чтобы размещаться спирально по всей длине вышеупомянутых роторов. Угол закручивания данных элементов побирается с целью обеспечения наиболее эффективного процесса нагнетания воздуха с учетом возникающих параллельно этому потерь. Общая конструкция и принцип действия кулачкового варианта схожи с шестеренным масляным насосом, устанавливаемый смазочную систему ДВС.

Оказывающийся в нагнетателе воздух ловится кулаками ротора, перемещается в кулачковом пространстве и между стенками нагнетателя. В процессе он сжимается, а после этого начинается процесс нагнетания воздуху во впуск. Таков принцип называют нагнетанием внешнего типа. Такие компрессоры выделяются тем, что в большом темпе реализует необходимое давление.

Фиксируется и рост вышеуказанного давления одновременно с увеличением частотности вращения коленчатого вала транспортного средства.

Иногда кулачковый агрегат способен создать очень сильное давление, превышающее необходимый уровень. Как результат – образование воздушных пробок в канале нагнетания и ухудшение эффективности давления, что становится причиной общего снижения мощности силового агрегата во множестве рабочих режимах. Во избежание столь нежелательных последствий, в процессе использования агрегатов механического типа в обязательном порядке реализуют дополнительные меры по контролю и регулированию давления.

Вышеуказанное давление регулируют 2-мя распространёнными методами:

  • Первый из них подразумевает регулирование давления посредство выключения агрегата. По большей части такой метод осуществляют посредством муфты электромагнитного типа;
  • Второй вариант подразумевает пуск воздуха на этапе непрерывной работы устройства. Воздушную массу пускают посредством перепускного клапана;

Сейчас решения наддува механического типа оснащают схемами регулировки так. Комплексный вариант включает в себя входные датчики давления наддува и во впуске, электронные управляющие блоки и т.д.

Одновременно с этим прибегают к многочисленным механизмам исполнения. К ним относятся модули привода перепускного клапана электромеханического типа, муфтовый электрический магнит и прочие элементы. Нагнетатели рассматриваемого типа преимущественно дорогие. Такое положение дел обуславливается допусками недостаточных размеров на этапе производства.

Решения такого плана характеризуются повышенными требованиями к стерильности поступающего внутрь воздуха. В независимости от уровня или типа загрязнений или посторонних предметов внутри системы, чувствительный агрегат может быть легко выведен из строя.

Устройства данной разновидности характеризуются солидным весом, а также большой шумностью во время их работы. Производителями эффективно используется большое число мер для подавления шума, начиная от конструктивных корпусных особенностей и заканчивая использованием резонаторов, демпферов и прочих.

Винтовой тип

Нагнетатели винтового типа представляют собой конструктивно схожие решения с ранее рассмотренной вариацией.

Рассматриваемый сейчас агрегат включает 2 ротора-шнека определенной формы. Один из них обладает характерными выступами, а второй выемками-канавками. Эти элементы имеют форму, близкую к конической форме, а камера для воздуха между ними имеет меньшие размеры. Это будет заметно, если присмотреться к длине роторов. Поступающие смеси наружных газов захватываются шнеками, а после перемещаются и сжимаются. Процесс сжатия осуществляется при помощи шнекового вращения.

Последний этап процесса подразумевает нагнетание компрессированного воздуха. Главное отличие рассматриваемого устройства от кулачковой разновидности заключается в обеспечении внутреннего нагнетания. Воздух будет нагнетаться между шнеками, а это позволяет сделать эффективнее.

Центробежный тип

В случае центробежных разновидностей нагнетание воздуха реализовано по принципу, напоминающему принцип работы турбокомпрессора. Основывается агрегат на рабочем колесе-крыльчатке. Оно вращается с весьма и весьма большой скоростью, а по числу оборотов способно достигнуть отметки в пятьдесят или шестьдесят оборотов в минуту.

Принцип работы центробежного решения заключается в том, что поступавший воздух засасывается устройством в пространство внутри колеса. Центробежная сила воздуха перемещается по лопастям, а воздух из колеса выходит уже на больших скоростях, но уже характеризуется низким давлением.

Именно в процессе выхода оттуда воздух будет проходить по диффузору, имеющему целый ряд лопаток стационарного типа, располагающихся вблизи колеса-крыльчатки. Потоки воздуха на огромных скоростях после прохода через диффузор проходят процесс по преобразованию и превращения высокоскоростные потоки воздуха в низко-скоростные, но теперь уже с высоким уровнем давления.

Важно упомянуть, что такой вариант устройства является наиболее распространённым среди всех механических решений. Очень распространён такого типа механический нагнетатель на ВАЗ, и других, относительно доступных автомобилях. К главным преимуществам можно отнести компактность, малую массу, рабочую эффективность, взвешенную стоимость, а также широкий спектр различных вариаций крепления на моторе.

Минусами таких вариаций являются: сильно выраженная зависимость их мощности и скорости вращения коленчатого вала. Производительно стараются учитывать и эти недостатки, пытаясь их исправить.

Максимальное число отношения привода передаточного типа требуется для работы двигателя при низких оборотах. Минимальный уровень отношения задействуют в случае режима работы при скоростных оборотах.

Благодаря целому ряду конструктивных свойств нагнетатели первых типов устанавливаются на транспортные средства для обеспечения хороших динамических показателей при разгоне, в то время центробежные решения лучше всего справляются в случае работы мотора при пиковых нагрузках и максимальных показателях скорости.

Механические компрессоры в автомобилях

Такие устройства весьма востребованы как в случае дорогих автомобилей серийного производства, так и в случае спортивных машин. Нагнетатели активно задействуют в тюнинге авто.

Большую часть автомобилей спортивного типа оборудуют именно такими нагнетателями или комплексными решениями, включающими в себя сразу и механический агрегат и турбокомпрессор.

Стоит отметить и то, что наиболее массовые автомобили, в особенности среднего класса, оснащают компрессорами описанных выше типов крайне редко.

Если статья была Вам полезна, можете поделиться материалом в социальных сетях:

rulikolesa.ru

Компрессор на двигатель своими руками: особенности тюнинга

Как известно, мощность любого атмосферного двигателя сильно зависит от рабочего объема, а также является в достаточной степени ограниченной физическим рабочим объемом ДВС. Если просто, атмосферный мотор «затягивает» наружный воздух благодаря разрежению, которое возникает в результате движения поршней в цилиндрах.

При этом от количества поступающего воздуха напрямую зависит и количество топлива, которое можно в дальнейшем эффективно сжечь. Другими словами, чтобы сделать атмосферный двигатель мощнее, необходимо увеличивать рабочий объем цилиндров, наращивать количество цилиндров или комбинировать то и другое.

Еще одним действенным способом является подача воздуха в двигатель под давлением. В этом случае объем цилиндра и количество «горшков» можно не менять, при этом воздух нагнетается принудительно, что автоматически позволяет подать больше горючего и далее сжечь такой заряд топливно-воздушной смеси с максимальной отдачей.

Среди нагнетателей воздуха следует выделить турбонаддув и механический компрессор. Каждое из решений имеет как свои плюсы, так и минусы, при этом установить механический нагнетатель воздуха своими руками на практике вполне может оказаться несколько проще, чем грамотно выполнить работы по установке турбонаддува.  Далее мы поговорим о том, можно ли поставить компрессор на двигатель своими руками и что нужно учитывать в рамках такой инсталляции.

Читайте в этой статье

Наддув двигателя механический: что нужно знать

Начнем  с того, что установка любого типа нагнетателя (механический или турбонаддув) возможна как на инжекторном, так и на карбюраторном двигателе. В обоих случаях предполагается ряд доработок силового агрегата, однако установить турбину на двигатель несколько сложнее и дороже по сравнению с компрессором.

Становится понятно, что механический нагнетатель является более доступным способом повышения мощности двигателя, такое решение проще установить на мотор, причем работы можно выполнить даже самостоятельно. При этом общий принцип действия нагнетателя достаточно прост.

Устройство фактически можно сравнить с навесным оборудованием (генератор, насос ГУР или компрессор кондиционера), то есть агрегат приводится от двигателя. В результате работы механического компрессора воздух сжимается и поступает в цилиндры под давлением.

Это позволяет лучше продувать (вентилировать) цилиндры от остатков отработавших газов, в значительной степени улучшается наполнение цилиндра, количество воздуха в камере сгорания повышается, что делает возможным сжечь больше топлива и увеличить мощность двигателя.

Работа компрессора дает такой же результат, как и турбонаддув. Главным отличием является только то, что турбонагнетатель использует для вращения турбинного колеса энергию выхлопных газов, в то время как механический компрессор связан с коленвалом двигателя посредством ременной передачи. Естественно, такой тип привода несколько отнимает мощность у ДВС, однако плюсом является простота конструкции.

Также компрессор имеет прямую зависимость от оборотов мотора. Чем сильнее раскручен двигатель, тем больше воздуха подается в камеры сгорания и, соответственно, увеличивается мощность. При этом нет ярко выраженного эффекта турбоямы (турболаг), который встречается на моторах с турбонаддувом. Турбояма проявляется в виде провала на низких оборотах, когда энергии выхлопа еще недостаточно для раскручивания турбины и создания необходимого давления для эффективной подачи воздуха в цилиндры.

Если говорить об установке механического компрессора на атмосферный карбюраторный или инжекторный двигатель, нужно понимать, что двигатель все равно нужно подготовить (учитывается изменение степени сжатия, осуществляются доработки «по железу», меняется прошивка ЭБУ на инжекторных моторах и т.д.).

Другими словами, все работы выполняются комплексно, что в дальнейшем позволяет форсированному силовому агрегату успешно и стабильно работать без значительного сокращения его моторесурса. Теперь давайте рассмотрим некоторые особенности такой установки.

Установка механического комперссора на двигатель: тонкости и нюансы

Начнем с того, что главной задачей является подбор механического нагнетателя, который будет соответствовать ряду требований (вес, габариты, производительность, режимы работы, особенности смазки, исполнение привода и т.д.).

Для этих целей можно приобрести компрессор от какого-либо автомобиля или же заказать готовый тюнинг-комплект для форсирования двигателя. Также отмечены случаи, когда нагнетатель изготавливался самостоятельно, однако такие самодельные решения достаточно редки, особенно на территории СНГ.

На практике зачастую устанавливают тюнинг-комплекты (турбо-Кит наборы), реже используют детали б/у, которые снимаются с других компрессорных автомобилей. Плюсом готового комплекта является то, что такой набор рассчитан для установки на конкретную модель автомобиля. Это значит, что вместе с компрессором поставляются крепежи, ремни, привод, воздуховоды, прилагается инструкция и т.д.

Единственным минусом можно считать относительно высокую цену проверенных предложений на рынке, тогда как более доступные по цене наборы могут иметь сомнительное качество и быстро выйти из строя.

Параллельно следует учитывать, что также необходимо доработать штатную систему охлаждения и топливоподачи с учетом изменившейся производительности силового агрегата. Если просто, форсирование двигателя при помощи компрессора предполагает то, что топлива за единицу времени нужно подавать больше. Для этого может понадобиться менять бензонасос, ставить боле производительные форсунки и т.д.

Также не следует забывать о том, что большая мощность достигается за счет сжигания большего количества топлива. Закономерно, что выделение тепла в этом случае также сильно увеличивается, а мотор потребует более интенсивного охлаждения.

Что в итоге

Сразу отметим, что установка нагнетателя воздуха вполне возможна своими руками, особенно если речь идет об использовании готового набора под конкретный двигатель. Также с учетом вышесказанного становится понятно, что хотя увеличение мощности двигателя при помощи механического компрессора вполне можно реализовать, при этом ошибочно полагать, что достаточно будет только поставить компрессор, после чего двигатель сразу станет намного мощнее.

Рекомендуем также прочитать статью о том, как форсировать двигатель автомобиля. Из этой статьи вы узнаете о доступном способе получения большей мощности путем увеличения рабочего объема двигателя и доработок отдельных элементов и узлов силового агрегата.

На самом деле, для получения ярко выраженного эффекта силовой агрегат нужно дорабатывать, причем во многих случаях достаточно серьезно (производится расточка блока для увеличения рабочего объема, затем также увеличивается ход поршня путем замены коленвала, самих поршней и шатунов, меняются клапана, распредвалы и т.д.).

Простыми словами, атмосферный мотор сначала максимально форсируется, после чего на него дополнительно «навешивается» механический компрессор. Далее необходимо грамотно настроить такой ДВС. Для авто с карбюратором следует настраивать дозирующую систему, переделок может также потребовать впуск и выпуск. На инжекторных машинах операции схожие, при этом в ЭБУ сначала прописывается тюнинг-прошивка (чип-тюнинг), после чего происходит дополнительная обкатка и коррекция прошивки в режиме онлайн (прямо на ходу).

Единственное, если давление наддува не выше 0.5 бара, штатную систему питания на многих авто можно не модернизировать. Также двигатель в этом случае может и вовсе не нуждаться в глубоком тюнинге. Ресурс «неподготовленного» мотора, само собой,  после установки механического компрессора сократится, однако если давление наддува не будет высоким, такой двигатель вполне может нормально проработать достаточно долгий срок.

Читайте также

krutimotor.ru

Нагнетатель воздуха

Одной из основных задач, стоявших перед разработчиками с момента рождения ДВС, являлось повышение его мощности. Решение проблемы в лоб – увеличение количества цилиндров – приводит к росту массы и габаритов двигателя, а также вызывает другие сложности. Тем не менее, ещё на самых первых моторах был определен достаточно простой вариант увеличения мощности до пятидесяти процентов, при сохранении всех прочих характеристик силового агрегата. Добиться этого позволяет нагнетатель, обеспечивающий подачу дополнительного количества воздуха в двигатель авто.

Нагнетатель воздуха – зачем он нужен?

Для понимания места и роли нагнетателя воздуха необходимо вспомнить основы работы ДВС. В цилиндры двигателя авто поступает топливно-воздушная смесь (ТВС), сгорание которой и обеспечивает работу мотора. Соотношение между бензином и воздухом поддерживается на определенном уровне и зависит от режимов работы и нагрузки двигателя. Количество ТВС в цилиндре при обычных условиях ограничено его объемом, попадает она туда благодаря создаваемому разрежению на такте впуска, тогда мотор авто всасывает необходимое количество смеси.

Вот здесь и скрыта тонкость, позволяющая повысить мощность двигателя. Если в него подавать ТВС под давлением, то в тот же самый объем ее поместится гораздо больше, и значит, в процессе сгорания смеси выделится больше энергии и увеличится мощность, которую способен развивать силовой агрегат. Для увеличения объема воздуха, идущего в цилиндры двигателя авто, используется нагнетатель (компрессор). Так называется механизм для сжатия и подачи газа под давлением.

Дополнительным преимуществом может стать экономия топлива, т. к. необходимой мощности можно добиться от мотора меньшего объема.

Нагнетатель воздуха на авто – не все так просто

Однако использовать нагнетатель воздуха прямо в лоб оказалось достаточно затруднительно. Дело в том, что хотя мощность двигателя при этом увеличилась, но это создало ряд новых проблем, которые требовали своего решения для успешного внедрения наддува на авто. Одной из них явилось выделение значительно большего количества тепла при сгорании ТВС, из-за чего прогорали клапана, поршни, выходила из строя система охлаждения.

Другой особенностью стала повышенная вероятность возникновения детонации бензинового двигателя. Когда нагнетатель осуществляет дополнительную подачу воздуха в мотор, то возникающие в них при сжатии повышенные температура и давление могут вызвать детонацию, вследствие чего возможно разрушение двигателя, или как минимум, его преждевременный значительный износ. Избежать этого поможет использование высокооктановых видов топлива или декомпрессия, так по-другому называется уменьшение степени сжатия.

Новые виды горючего дороги, что увеличивает стоимость эксплуатации авто, а декомпрессия приводит к снижению выдаваемой мощности, т.е. теряется эффект от использования наддува воздуха.

Воздушный нагнетатель на авто – каким он бывает

Подачу воздуха в мотор можно осуществить разными вариантами, при которых используется внешний нагнетатель или складывающиеся условия в процессе движения. Исходя из этого, можно определить такие способы наддува:

  • механический, когда на авто устанавливается механический нагнетатель, приводимый в действие от коленвала мотора;
  • турбонаддув, когда предусмотрено использование турбо нагнетателя, приводимого в действие выхлопными газами;
  • электрический, в этом случае в авто применяется электрический нагнетатель воздуха;
  • «Comprex», при этом способе отсутствует приводной нагнетатель, а в цилиндры подача воздуха осуществляется с помощью выхлопных газов;
  • комбинированный, при котором используются несколько различных схем, как правило, совмещают механический нагнетатель и турбонаддув.

Существуют и другие способы, обеспечивающие подачу воздуха в двигатель авто, но выше отмечены наиболее часто применяемые на машинах. На отечественных, кстати, в том числе семейства ВАЗ, подобные устройства серийно не устанавливались.

Механический нагнетатель на карбюраторный авто – варианты построения

Механический нагнетатель был создан одним из первых, почти после появления ДВС. Он связан непосредственно с коленвалом двигателя авто и начинает работать сразу же после его запуска, обеспечивая подачу воздуха пропорционально оборотам мотора. Это является несомненным достоинством, но такой нагнетатель для своей работы отбирает часть мощности двигателя.

Существует несколько самых распространенных вариантов построения подобных устройств, наиболее известные из них показаны на фото. Их конструктивные особенности рассмотрены ниже:

  1. Нагнетатель ROOTS. Первоначально это были две обычные шестеренки, вращающиеся в разные стороны, помещенные в замкнутый корпус. С течением времени они видоизменились до того, что представлено на фото. Работает такой нагнетатель достаточно просто – вращающиеся лопатки ротора создают воздушный поток от входа к выходу. Основной недостаток подобных устройств – подача воздуха осуществляется неравномерно, что приводит к пульсации давления. Кроме того, после прохождения устройства возникающая турбулентность воздуха вызывает его нагрев. К достоинствам надо отнести простоту, компактность, и надежность, низкий уровень шума.
  2. Нагнетатель LYSHOLM. Относится к аппаратам винтового типа. Работает подобное устройство аналогичным образом – воздушный поток создается вращающимися роторами. Благодаря малому зазору между ними, обеспечивается требуемое качество наддува. Главным отличием подобного устройства будет сжатие воздуха внутри корпуса. Однако сложности проектирования и изготовления таких изделий вызывают их высокую стоимость, что ограничивает их применение в массовом производстве авто.
  3. Центробежный нагнетатель. Является наиболее распространенным типом и применяется как самостоятельно, в виде компрессора, так и в составе турбо устройств. Вращающиеся лопатки захватывают воздух и отбрасывают его на периферию корпуса. Двигаясь вдоль корпуса, имеющего улиткообразную форму, воздушный поток на выходе приобретает необходимое давление.



Для того чтобы центробежный нагнетатель работал эффективно, его крыльчатка должна вращаться с высокой скоростью. Обеспечение такого режима работы связано с трудностями смазки подшипников и создания подобных условий. Однако простота и относительно низкая стоимость самих устройств, сделала их наиболее популярными среди других типов нагнетателей. Особенно часто они используются для тюнинга авто, в том числе и семейства ВАЗ.

Турбо нагнетатель воздуха

Такой подход к обеспечению мотора дополнительным количеством воздуха является наиболее популярным. Применяется он и для дизелей, и для бензиновых моторов. Принцип, на котором работает подобный нагнетатель, понятен из приведенного рисунка:

По сути дела, это комбинация двух устройств – турбины, использующей энергию выхлопных газов, и компрессора. Здесь надо сразу отметить, что режим турбо, применяемый для повышения мощности дизелей, применяется гораздо чаще, чем нагнетание воздуха в бензиновых двигателях. В них повышение давления ограничено появлением детонации, и введение режима турбо требует принятия специальных защитных мер.

Использование энергии отработанных газов связано с целым комплексом проблем, в первую очередь с применяемыми материалами. Лопатки турбины должны выдерживать температуру до тысячи градусов, и при этом скорость их вращения зачастую превышает десять тысяч оборотов в минуту. Однако режим турбо, при котором в дизель поступает дополнительный воздух, облегчает его работу.

Исходя из изложенных особенностей, наилучшим образом наддув турбо будет выполняться при высоких оборотах двигателя, когда турбина сильно раскручена. Другой особенностью такого режима является так называемое запаздывание. В момент резкого нажатия педали, пока сработает наддув в режиме турбо, проходит некоторое время, что и вызывает провал в характеристике.

Чтобы его обойти, применяются специальные технические решения. Одним из возможных вариантов будет применение двух нагнетателей турбо, один из которых работает на малых оборотах, а другой на высоких. Каждый из автопроизводителей по-своему решает эту задачу – кто-то использует мощный нагнетатель, обеспечивающий излишний приток воздуха на всех режимах, и при необходимости сбрасывает его излишки, кто-то применяет несколько маленьких нагнетателей вместо одного большого, кто-то реализует различные комбинации двух первых вариантов.

Если говорить о режиме турбо для бензиновых двигателей, то стоит отметить, что он максимально эффективен на впрысковых двигателях. Карбюраторный мотор может работать в режиме турбо, но ему необходима определенная доработка – установка жиклеров большего сечения, изменение уровня поплавковой камеры и ряд других мер. Тогда как для инжекторного двигателя все сведется к использованию новой прошивки.

Тем не менее, режим турбо зачастую реализуют и на старых машинах, в том числе и семейства ВАЗ, правда, в этом случае чаще всего применяют электрический наддув.

Электрический нагнетатель для двигателя автомобиля

Подобные системы, реализующие режим турбо, относятся к комбинированным. В них чаще всего используется электрический мотор, работающий совместно с центробежным нагнетателем. Достоинством такого подхода, когда привод выполнен как электро, является его универсальность. Он не связан напрямую с работой двигателя, как механический наддув, и электрический мотор можно использовать при любых условиях.

Благодаря такому приводу как электро, можно избежать провала в характеристике нагнетателя. На средних и малых оборотах мотора работает электрический нагнетатель, на высоких включается турбина и реализуется обычный режим турбо. Подобные возможности построения наддува с использованием такого привода как электро, привлекают внимание все более широкого круга автопроизводителей.

Стоит отметить, что нагнетатель электро является привлекательным для выполнения тюнинга авто, в том числе и семейства ВАЗ. На этом рынке есть (отличный от уже описанных) осевой электрический нагнетатель. По оси воздуховода ставится вентилятор (электро). Когда он работает, то усиленный поток воздуха направляется во впускной коллектор. Фактически, таким образом вентилятор (электро) обеспечивает наддув.

К достоинствам, которыми обладает подобный электрический нагнетатель, следует отнести простоту его реализации. Для создания такой системы наддува не требуется никаких технически сложных систем и устройств, обычный бытовой вентилятор (электро) зачастую справится с обеспечением подачи нужного дополнительного количества воздуха в цилиндры мотора.

Использование такой техники позволяет без особых затруднений провести тюнинг старых машин, например таких, как ВАЗ ранних годов выпуска.

Нагнетатель на ВАЗ

В данном случае проблему надо рассматривать несколько шире – речь зачастую идет не конкретно о каком-то автомобиле семейства ВАЗ, а вообще об улучшении атмосферного двигателя. Это достаточно сложная проблема, и она не имеет однозначного решения. Конечно, решаясь улучшить характеристики старого автомобиля, например какой-то модели ВАЗ или Москвича, при использовании штатного двигателя его мощность можно увеличить только с помощью наддува.

Однако это далеко не так просто сделать, как кажется с первого взгляда. Повышение мощности мотора ВАЗ, как и любого другого, должно сопровождаться дополнительными изменениями, обеспечивающими правильное использование подобного усовершенствования. В противном случае измененный двигатель очень быстро выйдет из строя.


В то же время благодаря тюнингу двигателя, старый ВАЗ или любой другой подобный автомобиль, может получить новую жизнь, тем более что сделать подобные улучшения достаточно просто и не слишком дорого. Гораздо проще грамотно и правильно поставить на ВАЗ нагнетатель воздуха, что обеспечит прирост порядка тридцати процентов мощности двигателя, чем заниматься полной переделкой мотора в поисках тех же самых тридцати процентов мощности.

Но это уже совсем другая тема, в том числе и в отношении старых автомобилей ВАЗ, и хотя она не менее интересна, ее рассмотрение надо проводить самостоятельно.

Использование дополнительного объема воздуха для обеспечения прироста мощности двигателей, в том числе и семейства ВАЗ, довольно известный и давно освоенный автостроителями прием. Он позволяет решить многие вопросы, связанные с получением большей мощности от сравнительно небольших моторов, правда, при соблюдении ряда правил. Но, тем не менее, этот подход достаточно широко применяется разработчиками различных марок авто.

znanieavto.ru

Компрессор (приводной нагнетатель)

Прокачать «сердце» автомобиля, усилить его движущую мощь хочет каждый автолюбитель. Есть несколько способов для получения заметного результата, но самым простым и распространенным является оборудование двигателя наддувом воздуха. Благодаря этому простому методу, можно добиться значительной прибавки лошадиных сил без увеличения рабочего объема, что в последнее время активно применяется большинством зарубежных автопроизводителей. Самыми распространенными являются турбокомпрессоры и приводные нагнетатели, которые на первый взгляд очень похожи, но в действительности имеют различия в конструкциях, тем самым оказывая разное влияние на характер автомобиля.

Чтобы понять, как работает эта система, не нужна специальная подготовка. Всё довольно просто: в цилиндры подается дополнительная порция воздуха, которая создает положительное давление на впуске. Это изменение отслеживается системой управления двигателем, которая настроена на приготовление рабочей смеси оптимального состава, что заставляет ее увеличить подачу топлива. В итоге мы получаем состав, при сгорании которого выделяется больше энергии, что и приводит к повышению мощности двигателя.

Рассмотрим основные отличия данных систем. Источником энергии для турбокомпрессоров являются отработанные газы двигателя, которые вращают турбинное колесо устройства. В отличие от них, приводные нагнетатели используют механическую передачу от коленвала двигателя. Поэтому производительность наддува находится в прямой зависимости от частоты вращения мотора, то есть компрессор в любой момент обеспечивает необходимую подачу воздуха.


Типы приводных нагнетателей

За последние сто лет было создано много типов приводных нагнетателей, но в современном автомобилестроении применяются чаще всего только три разновидности: роторные, винтовые и центробежные. Подача воздуха в первых двух видах производится при помощи двух цилиндрических вращающихся роторов особой формы, а в третьем — лопатками крыльчатки.


Роторные компрессоры

Ключевыми характеристиками роторных компрессоров является простота конструкции, большой срок эксплуатации, уравновешенность, высокая чистота подаваемого воздуха и положительная зависимость давления воздуха за компрессором от частоты вращения роторов. Эта особенность важна при работе двигателя в часто меняющихся режимах. Воздух в рабочей полости компрессора не сжимается, поэтому роторные приводные нагнетатели еще называют компрессорами с внешним сжатием. Устройства эффективны только при умеренной степени повышения давления, которая равна отношению величины давления нагнетания к давлению всасывания. При росте давления на впускном окне, КПД компрессора резко падает.

Чаще всего применяются роторные компрессоры, оснащенные двумя одинаковыми роторами и отличающиеся поперечным расположением впускного и выпускного окон в корпусе устройства. Это наглядно видно на приведенном рисунке.

К недостаткам таких компрессоров можно отнести заметную зависимость КПД устройства от величины зазоров между работающими деталями, большой нагрев, пульсацию давления нагнетания и сильный шум, которые заметны при применении простых в изготовлении прямозубых роторов. Исходя из этого, роторные компрессоры в основном используют для создания положительного давления со значениями не более 0,5-0,6 бара.

Стараясь уменьшить шум и улучшить равномерность подачи воздуха, роторы делают спиральной формы. Но даже эти ухищрения, как и применение окон клиновидной формы, только уменьшают пульсацию давления. Устранить ее полностью в компрессоре с внешним сжатием практически невозможно. Заметного уменьшения амплитуды пульсаций позволяет добиться применение трехзубчатых роторов вместо двухзубчатых. В этом случае период пульсации давления и скорости в проточной части устройства соответствует 60° угла поворота роторов.


Винтовые компрессоры

В отличие от роторного типа устройств, винтовые компрессоры обеспечивают диагональное движение воздуха в проточной части. Внутреннее сжатие достигается изменением объема полостей между корпусом и вращающимися винтовыми роторами. Такая конструкция позволяет получать довольно высокую степень повышения давления воздуха при высоком КПД (более 80%). Большая скорость вращения компрессора (до 12 тыс. об/мин) позволила снизить его габариты, к тому же появилась возможность использовать привод от газовой турбины.

Основными преимуществами винтового компрессора являются его высокая надежность и уравновешенность. Нагнетаемый воздух не содержит примесей масла, поэтому он наиболее пригоден для работы с поршневым двигателем.

Недостатком такого компрессора часто называют особую сложность формы роторов и их массивность, что ведет к их высокой стоимости. При работе винтовой компрессор производит шум высокой частоты, который вызывается пульсациями давления в режимах всасывания и нагнетания.

Рассмотрим конструкцию винтового компрессора на приведенном рисунке:

Его роторы представляют собой зубчатые колеса со спиральными зубьями, которые имеют большой угол наклона спирали. Профили зубьев и выемок роторов полностью соответствуют друг другу. В процессе работы зубья роторов не соприкасаются с корпусом и между собой, что достигается применением синхронизирующих шестерен на валах роторов. При этом отношение количества зубьев шестерен равно отношению количества зубьев соответствующих роторов. Основным распределительным органом при этом выступает ротор с впадинами.

Винтовые компрессоры могут создавать давление до 1 бара, а в некоторых случаях и выше, поэтому чаще всего применяются на мощных и скоростных автомобилях.


Центробежные компрессоры

Наибольшее распространение в двигателях внутреннего сгорания получили центробежные компрессоры. Этот тип устройств относится к лопаточным машинам, принцип действия которых основан на взаимодействии потока воздуха с лопатками рабочего колеса и неподвижных элементов машины. По сравнению с другими конструкциями, центробежные компрессоры имеют более компактные размеры и относительно просты в изготовлении.

Конструкция центробежного компрессора состоит из входного устройства, рабочего колеса (крыльчатки), и диффузора, который включает в себя безлопаточную и лопаточную части, причём последняя может отсутствовать. Также имеется воздухосборник, чаще всего выполняемый в виде улитки. В центробежном компрессоре воздух, пройдя через фильтр, попадает во входное устройство, которое для устойчивости потока постепенно сужается по направлению движения и служит для равномерного его подвода к колесу при минимальных потерях. Рабочее колесо устанавливается на шлицах, но в случае небольших размеров, может крепиться на гладком валу, который через механическую передачу связывается с коленвалом двигателя или рабочим колесом газовой турбины.

Основополагающими параметрами центробежного компрессора являются: расход воздуха, степень повышения давления и КПД компрессора. В современных устройствах, применяемых для наддува двигателей внутреннего сгорания, эти параметры могут изменяться в широком диапазоне. Так, например, степень повышения давления в компрессорах, приводимых в движение валом двигателя, может достигать 1,2 единиц. А в случае использования центробежного компрессора в форсированном комбинированном двигателе ее значение может достигать 3-3,5.

Центробежные компрессоры имеют много общего с турбокомпрессорами. Они довольно компактны, имеют небольшую цену и достаточно долговечны. Конечно, они не отличаются большим КПД и теряют свою эффективность на малых оборотах, но довольно часто применяются на отечественных автомобилях ВАЗ.

Хорошим примером такого устройства может служить компрессор "АutoTurbo" для ВАЗ 2110-2112 16V, 2170-2172 16V. Он может быть установлен на модель Лада-Приора, оснащенную ГУР или кондиционером. В комплекте используется серийный компрессор PK 23-1, создающий избыточное давление наддува до 0,5 бар при скорости вращения 5200 об/мин. Для его установки не требуется внесения изменений в конструкцию двигателя, только рекомендуется понизить степень сжатия путем замены штатной прокладки головки блока на более толстую. Разработчики изначально рассчитывали на максимальное упрощение установки компрессора, поэтому он может быть установлен автолюбителем самостоятельно.

Для установки на модель Нива-Шевроле предназначен центробежный компрессор "АutoTurbo" с установочным комплектом для ВАЗ 2123. В устройстве применен компрессор ПК-23, который при своевременной замене ремня и подшипников обладает неограниченным ресурсом. Создавая давление наддува до 0,5 бар, устройство отличается сравнительно небольшими габаритами и бесшумностью работы. Этот комплект может устанавливаться на двигатели с максимальным объемом 2 л.

tuningsport.ru

Механический нагнетатель своими руками

Одной из возможностей продлить жизнь старому автомобилю, например любому ВАЗ 2107, 2106, 2114, 2112, является его тюнинг. Конечно, речь в данном случае идет не об установке новых дисков и чехлов, а в первую очередь о повышении мощности двигателя. И один из самых простых и вполне доступных вариантов обеспечения этого – установить на мотор механический нагнетатель своими силами.

Механический нагнетатель на ВАЗ – за и против

Чем больше мотор и чем больше в нем цилиндров – тем выше его мощность. Таков самый первый вывод при наблюдении за моторами и машинами. Но это не всегда именно так. Чем больше топлива сгорает в цилиндрах двигателя, тем большую мощность он способен показать. Но объем цилиндров конечен, а мощность хочется иметь повышенную. Вот в этих случаях на помощь приходит механический нагнетатель воздуха.

Принцип его действия чрезвычайно прост и работает на любых автомобилях, в том числе семейства ВАЗ 2107, 2106, 2114, 2112 – он обеспечивает подачу дополнительного воздуха в мотор, в результате чего:

  • увеличивается продувка цилиндров, и они лучше освобождаются от остатков сгоревшего топлива;
  • в цилиндры мотора попадает больше топлива, что обеспечивает получение большей мощности;
  • повышается степень сжатия, что также дает прирост мощности.

Такой подход практически похож на режим турбо, применяемый на дизелях. Только там для этих целей используется турбонагнетатель, приводимый в действие выхлопными газами, а в этом случае – механический нагнетатель воздуха, который ремнем связан с коленвалом двигателя. Такой подход гораздо проще, подача воздуха зависит от оборотов двигателя, чем они выше, тем его поступает больше; а также не требует обеспечения режимов работы турбины и может быть выполнен своими руками на любом автомобиле ВАЗ.

Стоит учесть, что если механический нагнетатель ставится на инжекторную машину ВАЗ, то потребуется изменение прошивки. Однако подобную доработку можно сделать и для карбюраторного авто, только в этом случае, скорее всего, придется менять жиклеры в карбюраторе и регулировать угол опережения зажигания.

Не стоит забывать, что вами производится форсирование двигателя ВАЗ, будь то любая его модель 2107, 2106, 2114, 2112, работа должна выполняться комплексно, и только тогда возможно получение ожидаемого результата. Однако это не такая уж и большая плата за прирост мощности.

Как установить воздушный нагнетатель своими руками

Существует несколько подходов, позволяющих установить механический нагнетатель воздуха на автомобили семейства ВАЗ своими руками. Это изготовление самим такого устройства, обеспечивающего режим турбо или форсирование двигателя, или использование готового КИТ-набора.

Самодельный нагнетатель на ВАЗ

При таком подходе определяющим будет механический нагнетатель воздуха. Именно от него зависит вся будущая конструкция. Главное – найти соответствующий требованиям воздушный нагнетатель от импортного автомобиля, или придется использовать самодельный. Возможно и такое, причем в этом случае применяются подходящие детали и узлы от совершенно неожиданных устройств, например, пылесоса.

Изготавливая подобный самодельный воздушный нагнетатель, необходимо учитывать буквально все – габариты, вес, размещение в подкапотном пространстве, как и где будет располагаться приводной шкив и ремень, производительность этого устройства, режимы работы (кратковременный или продолжительный), возможность смазки и многое, многое другое.
После того, как появится ясность с компрессором, необходимо рассчитать реализацию турбо режима для двигателя.

Здесь надо учесть, каким образом будет изменена топливная и охлаждающая система автомобиля, какие изменения необходимо внести в его управление и как это осуществить, какое давление окажется допустимым для безопасной работы мотора, при реализации с помощью подобного устройства режима турбо.

Даже приведенный далеко не полный перечень вопросов показывает, что изготовить самодельный воздушный нагнетатель на ВАЗ любого семейства, хоть 2107,2106, хоть 2114, 2112, достаточно сложно, но возможно. Примером может послужить фото, показывающее, что такая работа успешно выполнена. Правда, это не ВАЗ, но важен сам факт – изготовить самодельный воздушный компрессор, в котором его приводной узел подсоединен к коленвалу двигателя, – возможно.

Приводной нагнетатель своими руками – из КИТ-набора

Да, есть в продаже такие комплекты, позволяющие своими руками реализовать режим турбо в автомобилях ВАЗ 2107, 2106, 2114, 2112. Как правило, он включает в себя все нужное для сборки и установки подобного устройства на автомобиль – сам компрессор, ремни, приводной узел, кронштейны и воздуховоды. Что собой представляет подобный комплект, позволяет понять приведенное фото.

Главное достоинство подобного подхода по реализации режима турбо на своей машине – простота и полная адаптация технических решений под конкретный вариант – 2107, 2106, 2114, 2112. Как правило, изготовителями КИТ-наборов являются китайские производители, что обеспечивает их достаточно приемлемую цену.

В качестве достоинств реализации режима турбо таким образом, стоит отметить его заточенность именно на автомобили ВАЗ той или иной модели (2107, 2106, 2114, 2112). К преимуществам подобного подхода следует также отнести то, что при некоторых условиях, когда уровень создаваемого дополнительного давления не больше половины бара, не требуется вмешательства в топливную систему автомобиля.

Расписывать порядок реализации режима турбо из подобного набора нецелесообразно, в каждом из них есть своя инструкция по сборке. К недостаткам можно отнести страну-изготовителя, но здесь уж как повезет. Как выглядит автомобиль после доработки и как ее выполнить, дополнительно поможет понять видео


Один из доступных автолюбителям способов форсировать мотор старого автомобиля и придать ему новую жизнь – поставить нагнетатель воздуха. Эту работу можно выполнить и своими руками, если использовать имеющиеся в продаже КИТ-наборы на автомобили ВАЗ.

znanieavto.ru

Двигатель с компрессором: устройство, преимущества и недостатки

После появления первых ДВС главной задачей конструкторов и инженеров с самого начала стало повышение производительности силовой установки. Другими словами, основной целью является увеличение мощности двигателя. Как известно, самым простым способом становится решение физически увеличить рабочий объем двигателя и количество цилиндров. Двигатель «засасывает» из атмосферы больше воздуха, в результате можно сжигать больше горючего.

При этом такие силовые агрегаты с увеличенным рабочим объемом большие по размерам и весу, их дорого производить, не всегда удается разместить такой мотор в подкапотном пространстве компактного легкового спортивного авто и т.д. Еще одним способом увеличения мощности двигателя является постройка такого агрегата, который будет «выдавать» необходимую мощность и крутящий момент без увеличения объема камеры сгорания.

Решить задачу позволяет принудительное нагнетание воздуха в цилиндры под давлением. Для нагнетания воздуха на многих ДВС используется турбонаддув, еще одним решением является компрессор (нагнетатель механический). В этой статье мы рассмотрим, как устроен и работает автомобильный компрессор на двигатель, а также какие плюсы и минусы имеет компрессорный двигатель.

Читайте в этой статье

Компрессор на атмосферный двигатель

Начнем с того, что установка компрессора (нагнетателя) во впускной системе двигателя позволяет добиться подачи нужного количества воздуха для сжигания большего количества топлива. Если просто, компрессор-устройство, которое способно создать на выходе давление, которое будет больше атмосферного.

С этой задачей справляются как обычные механические нагнетатели, так и турбокомпрессор. При этом главным отличием турбонагнетателя от компрессора является то, что турбокомпрессор раскручивается за счет выхлопных газов, в то время как механический компрессор приводится от коленвала двигателя.

Как за счет компрессора происходит увеличение мощности двигателя

Атмосферный двигатель внутреннего сгорания осуществляет забор воздуха снаружи в тот момент, когда поршень в цилиндре движется вниз и создается разрежение, в результате чего воздух засасывается в камеру сгорания. Количество поступающего воздуха физически ограничено рабочим объемом, который имеет цилиндр и камера сгорания. После этого воздух смешивается с топливом в определенных пропорциях, после чего заряд (топливно-воздушная смесь) сгорает в цилиндрах.

Казалось бы, чтобы увеличить мощность мотора, нужно подать больше топлива, однако на самом деле это не так. Если просто, избыток топлива приведет к тому, что без соответствующего количества воздуха горючее не будет эффективно сгорать. Получается, чтобы сжечь больше топлива, нужно одновременно подать большее количество воздуха.

Если учесть, что объем двигателя не меняется, тогда воздух нужно подавать принудительно под давлением. Это и есть главная задача компрессора. Компрессоры создают давление во впуске, нагнетая воздух в цилиндры. В этом случае остается только впрыснуть больше топлива, после чего такая смесь эффективно горит и отдает энергию поршню. На практике, нагнетатель способен поднять мощность мотора на 35-45%, отмечается около 30% процентов прироста крутящего момента по сравнению с точно таким же атмосферным аналогом.

Механический нагнетатель: устройство компрессора на двигатель автомобиля и принцип работы

Как уже было сказано выше, механические компрессоры приводятся в действие от коленчатого вала. Чаще всего для этого используется приводной ремень. Что касается компрессора, в его основе лежит ротор, который создает давление воздуха.

При этом компрессор должен вращаться быстрее коленвала ДВС. Для этого ведущая шестерня  изготавливается большей по размеру, чем шестерни компрессора. Компрессор вращается с частотой около 50 тыс. об/мин., поднимая давление PSI с 6 до 9 до дюймов на квадратный дюйм. С учетом того, что атмосферное давление составляет около 14.7 фунтов на квадратный дюйм, компрессор увеличивает подачу воздуха фактически в половину.

Добавим, что воздух, нагнетаемый под давлением, сильно сжимается и нагревается, теряя свою плотность. Простыми словами, чем меньше плотность, тем меньшее количество воздуха получится подать в цилиндры. Чтобы увеличить количество воздуха, его дополнительно следует охладить перед подачей во впуск.

За охлаждение отвечает интеркулер, который бывает воздушным и жидкостным. Интеркулеры представляют собой радиатор, куда попадает горячий сжатый воздух после выхода из компрессора для охлаждения.

Виды механических компрессоров

Механические компрессоры, которые устанавливаются на двигатель внутреннего сгорания:

  • роторный компрессор,
  • двухвинтовой нагнетатель;
  • центробежный компрессор;

Основные отличия заключаются в том,  как реализована подача воздуха. Компрессор роторный и двухвинтовой имеют в своем устройстве разные типы кулачковых валов. Центробежный нагнетатель оборудован крыльчаткой, которая затягивает воздух вовнутрь. Также отметим, что в зависимости от размеров и типа нагнетателя напрямую зависит его эффективность.

  • Например, роторные компрессоры обычно имеют большие размеры и ставятся сверху на двигатель. В основе лежит большой ротор. При этом данное решение отличается меньшей эффективностью, чем аналоги, так как вес автомобиля сильно увеличивается и создается прерывистый поток воздуха со «всплесками», а не постоянный и стабильный.
  • Двухвинтовой компрессор работает по принципу проталкивания воздуха через пару меньших по размеру роторов, похожих на червячную передачу. В результате работы воздух попадает в полости между лопастями роторов. Затем воздух сжимается внутри корпуса роторов.

Эффективность такого решения выше, однако стоимость нагнетателя боле высокая, конструкция сложнее и менее ремонтопригодна. Также двухвинтовой компрессор шумный, необходимо глушить характерный свист выходящего под давлением воздуха при помощи дополнительных решений.

  • Если рассматривать центробежный компрессор, это решение отличается от аналогов наличием крыльчатки, которая похожа на ротор. Крыльчатка сильно раскручивается, подавая воздух в корпус компрессора. При этом за крыльчаткой воздух движется с высокой скоростью, но еще находится под низким давлением.

Чтобы поднять давление, воздух проходит через диффузор. Указанный диффузор представляет собой лопатки, расположенные вокруг крыльчатки. В результате поток воздуха  после прохождения через диффузор начинает двигаться с малой скоростью, но уже под высоким давлением. Такой компрессор самый эффективный, легкий и небольшой по размерам. Их можно установить перед мотором, а не на двигателе сверху.

Преимущества и недостатки компрессора на двигатель

Итак, начнем с очевидных плюсов. Прежде всего, это увеличение мощности двигателя. Также следует выделить относительную простоту и дешевизну монтажа с минимальными переделками впускной системы по сравнению с установкой турбонаддува. Еще следует выделить отсутствие турбоямы благодаря прямой связи механического нагнетателя с коленвалом.

При этом компрессоры в зависимости от типа могут демонстрировать разную эффективность. Одни дают ощутимый прирост мощности на «низах» (коленвал вращается с небольшой частотой), тогда как другие  увеличивают мощность на средних и высоких оборотах. Как правило, роторный компрессор и двухвинтовой рассчитан на низкие обороты,  центробежные компрессоры хорошо работают на высоких.

  • Теперь перейдем к недостаткам компрессоров. Главным минусом принято считать отбор мощности у двигателя, так как компрессор приводится от коленвала. На практике компрессор забирает до 20% мощности мотора. Получается, общая прибавка до 50% в реальности является  фактическим увеличением мощности на 25-30%.
Рекомендуем также прочитать статью о том, как устроен турбонаддув. Из этой статьи вы узнаете об устройстве турбины и принципах работы данного решения, а также какую мощность обеспечивает турбина на двигателе.

Также установка компрессора означает, что двигатель начинает испытывать более высокие нагрузки. Такой мотор должен быть изготовлен с использованием рассчитанных на такие увеличенные нагрузки частей, что позволяет реализовать необходимый запас прочности.

В результате изготовление такого ДВС получается более затратным, автомобиль с компрессором стоит изначально дороже атмосферных версий. Еще нужно учитывать, что компрессор также нуждается в обслуживании, что увеличивает общие расходы на содержание ТС.

Подведем итоги

Как видно, механические нагнетатели являются одним из доступных и экономически обоснованных способов увеличения мощности атмосферного мотора. Как правило, данное решение остается востребованным в различных видах автоспорта, при создании уникальных проектов, во время постройки эксклюзивных спортивных авто и т.д.

Производители компрессоров часто предлагают готовые «киты» под ключ, что позволяет быстро установить компрессор на конкретную модель автомобиля с минимальными доработками. Для любителей тюнинга и форсирования двигателя такое решение во многих случаях более оправдано по сравнению с установкой турбонаддува на атмосферный мотор.

Напоследок отметим, что также можно встретить моторы, на которых одновременно установлена турбина и компрессор. Хотя практическая реализация достаточно сложна в техническом плане, такой подход позволяет добиться максимальной отдачи от устройств с учетом разных режимов работы ДВС и избавить двигатель от присущих данным технологиям недостатков, взятых по отдельности.

Например, успешно реализованная связка компрессор + турбина вполне способна заставить двигатель работать таким образом, когда компрессор обеспечивает нужную тягу «на низах», убирая турболаг (турбояму), затем после раскручивания двигателя подключается турбина. Практической реализацией такой схемы является двигатель Volkswagen 1.4 TSI.

Читайте также

krutimotor.ru

Нагнетатель воздуха – увеличиваем мощность авто своими руками + Видео

На заре автомобилестроения инженеры решали вопрос увеличения мощности двигателей внутреннего сгорания, что называется, в лоб – увеличивали количество и размеры цилиндров. Однако практичность таких разработок даже во времена дешевой нефти была под большим вопросом. Нагнетатель воздуха позволил решить эту проблему своими руками.

1 Турбонагнетатели – с чем столкнулись инженеры?

Сложно это представить, но еще в 1909 году автомобиль с двигателем внутреннего сгорания установил рекорд скорости в 200 км/ч – достижение для тех времен невероятное. Еще сложнее представить объем двигателя, благодаря которому удалось разогнать авто до такой скорости – 28 литров! Даже речи быть не могло, чтобы запустить такие агрегаты в массовое производство, ведь их обслуживание своими руками было практически невозможным, ввиду огромных габаритов двигателя.

К счастью, дальнейшие разработки автомобильных инженеров велись в сторону уменьшения объема при сохранении мощностей, а также упрощения конструкции. Чтобы автомобиль стал массовым, следует дать возможность ремонтировать его своими руками – так размышляли первые автомобилестроители и были совершенно правы.

Благодаря появлению нагнетателя, удалось при сохранении всех параметров сходу увеличить мощность на целых 50 %! Сегодня опытному автомобилисту не составит труда своими руками установить одну из популярных систем турборежима.

Представить принцип работы такого устройства совершенно не сложно даже школьнику младших классов. Работу мотора обеспечивает постоянное сгорание топливно-воздушной смеси, которая поступает в цилиндры двигателя. В зависимости от возможностей двигателя и режимов его работы устанавливается оптимальное соотношение воздуха и топлива. В обычных условиях объем ТВС ограничен размерами цилиндра – внутрь камеры смесь попадает благодаря разрежению на такте впуска.

Нагнетатель воздуха позволяет подать внутрь цилиндра на впуске больше топливно-воздушной смеси. Больше ТВС – больше энергии при сгорании, больше мощность агрегата. Казалось бы, все просто, как дважды два, однако без нюансов не обошлось. Увеличение мощности двигателя таким способом повлекло целый ряд проблем. Главная из них – возрастание количества тепловой энергии при сгорании смеси, что в свою очередь влечет быстрое прогорание поршней, клапанов, поломку системы охлаждения. И далеко не всегда последствия удается ликвидировать своими руками.

Кроме того, с увеличением объема ТВС увеличивается и шанс детонации двигателя в буквальном смысле этого слова. Даже без детонации преждевременный износ агрегата гарантирован. Чтобы уменьшить негативные последствия для автомобиля (избежать их полностью не удается), принято использовать высокооктановое топливо, а также декомпрессию. В первом случае приходится своими руками платить немалые деньги, а во втором существенно снижается мощность.

2 Нагнетатель воздуха – как влить силы в двигатель?

С развитием автомобилестроения возникали и различные способы компрессии воздуха. Многие разработки уверенно дошли и до наших дней. Итак, разберемся, какие способы наддува существуют:

  1. Механический – "отец" нагнетателей, возникший практически сразу же после появления ДВЗ. В действие такой наддув приводится коленвалом мотора.
  2. Электрический – более современный вариант турбонаддува, в котором излишнее давление в цилиндрах создает электрический компрессор.
  3. Турбонаддув – нагнетатель в такой системе работает от давления выхлопных газов и компрессора.
  4. Комбинированный наддув – совмещение различных систем, чаще всего механической и турбо.


Как правило, такие системы серийно на автомобили не устанавливаются, что дает автолюбителям множество возможностей для тюнинга своими руками.

3 Механический турбонагнетатель воздуха – своими руками совершенствуем авто!

Наиболее эффективен режим турбо на впрысковых бензиновых двигателях. Моторы карбюраторного типа также могут работать с механическим нагнетателем, однако им необходима определенная доработка своими руками, в частности, установка жиклеров с увеличенным сечением и другие меры. В случае с инжекторным двигателем все сводится к новой прошивке.

Механический нагнетатель, работающий от коленвала двигателя, имеет несомненное достоинство – он работает абсолютно синхронно с агрегатом и в режиме турбо обеспечивает равномерную подачу воздуха в соответствии с оборотами мотора. Однако такое устройство будет отбирать для своей работы часть мощности движка.

Самыми распространенными вариантами построения механических нагнетателей, которые можно установить своими руками, являются три типа:

  • Центробежный аппарат – применяется как самостоятельно в виде компрессора, так и в комбинации с другими устройствами. Принцип работы достаточно прост – лопатки, вращающиеся на большой скорости, захватывают воздух и забрасывают внутрь корпуса, который имеет улиткообразную форму. На выходе из корпуса поток воздуха приобретает нужное для режима турбо давление. Невысокая стоимость устройства и возможность установки своими руками сделали его наиболее популярным. Однако в его работе хватает и сложностей, в частности, с техобслуживанием.
  • Нагнетатель ROOTS – представляет собой лопатки ротора, которые помещены в замкнутый корпус. Воздух захватывается на входе, за счет высокой скорости вращения лопаток воздух приобретает более высокое давление на выходе. Главный недостаток устройства такого типа – неравномерность подачи воздушного потока, что вызывает пульсацию давления в режиме турбо. Однако относительно тихая работа, надежность и компактность заставляют автомобилистов мириться даже с таким недостатком. При определенных навыках обращения с техникой вам не составит труда установить такой наддув своими руками.
  • Нагнетатель LYSHOLM – представитель винтового типа аппаратов. Принцип работы схож с предыдущим – поток воздуха создается роторами, которые вращаются на высокой скорости. Главное отличие этого типа нагнетателей – маленький зазор между винтами, что вызывает множество сложностей в проектировании и установке таких изделий. Встречаются они на автомобилях нечасто и стоят недешево. Устанавливать их своими руками не рекомендуется, лучше обращаться к специалистам по турбонаддуву.

4 Турбонагнетатель – универсальный наддув своими руками

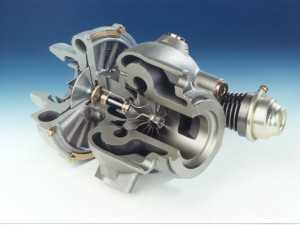

Как для бензиновых, так и для дизельных двигателей возможно применение турбонагнетателя. Это устройство представляет собой комбинацию компрессора и турбины, которая использует давление выхлопных газов для работы. Последнее устройство создает ряд проблем – турбина должна выдерживать высокие температуры и огромную скорость вращения, а значит, материалы для ее изготовления должны быть сверхпрочными. Некоторую часть нагрузки с турбины снимает компрессор, что и позволяет комплексу в целом справляться со своей задачей.

Недостаток устройства заключается в некотором запаздывании режима турбо – необходимо время, чтобы после нажатия на педаль турбина раскрутилась до нужного количества оборотов.

Впрочем, современные агрегаты решают и эту проблему, в основном благодаря наличию дополнительных нагнетателей. В отличие от турбонагнетателя, никакого запаздывания после нажатия на педаль в случае с электрическим компрессором вы не почувствуете – устройство, которое чаще всего комбинируют с центробежной турбиной, начинает работать уже на малых и средних оборотах, а турбина подключается на высоких. Электрический нагнетатель воздуха достаточно прост в реализации – никаких сложных систем и устройств для его установки не потребуется, так что усовершенствовать авто своими руками с его помощью вполне осуществимо.

tuningkod.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
