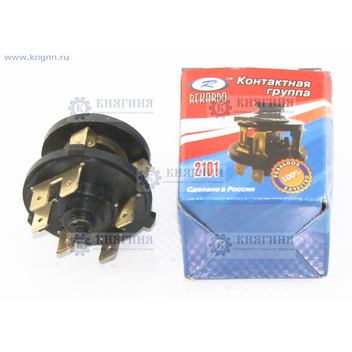

Контактная группа замка зажигания ваз 2107: 15370401 Группа контактная замка зажигания ВАЗ 2101-07;ГАЗ-2410,3102 АВТОАРМАТУРА

Содержание

Замок зажигания ВАЗ 2107, устройство,замена,ремонт

Замок зажигания ВАЗ 2107 — основной элемент управления электрооборудованием машины. От его исправности зависит работоспособность электросистем и автомобиля в целом. В разных положениях замка напряжение подается на определенные цепи и потребители, обеспечивая запуск и работу двигателя, осветительных приборов и других узлов и агрегатов “семерки”.

Устройство замка зажигания ВАЗ 2107

Замок имеет цилиндрическую форму с боковым выступом — фиксатором руля. В замкнутом положении фиксатор служит противоугонной системой, блокируя вращение рулевого колеса.

На одном из торцов замка находятся выводы для подключения проводов, на другом — отверстие для ключа. Лишь определенный ключ позволяет менять положение замка зажигания, что служит дополнительной защитой от несанкционированного пользования машиной.

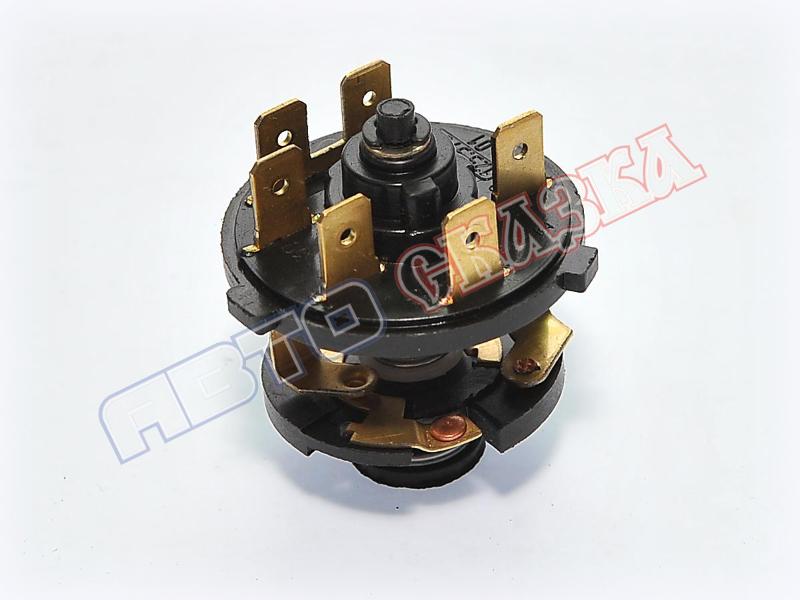

Замок зажигания состоит из двух основных частей — контактной платы (или “группы”) и механизма переключения. При повороте ключа механизм приводит в движение часть контактной группы, обеспечивая замыкание/размыкание контактов.

Обе части замка могут иметь неисправности, но они неремонтопригодны. Ремонт замка зажигания ВАЗ 2107 заключается в замене неисправной части или узла в сборе.

Неисправности замка зажигания ВАЗ 2107

При неисправности механической части замка (“секрета”) ключ начинает туго поворачиваться в механизме и может заклинить. Нередко это заканчивается поломкой самого ключа, часть которого остается в замке. Можно попробовать немного продлить работу заедающего замка при помощи WD-40 или тормозной жидкости, но это не отменит необходимости его скорой замены.

Второй вариант неисправности — подгорание или поломка контактной группы замка. Особенно часто выходит из строй контактная пара, отвечающие за включение стартера. В этом случае при повороте ключа стартер не работает или включается не с первой попытки. Убедиться в неработоспособности контактов можно, проверив напряжение на выводах контактной группы вольтметром или “контролькой”. Неисправность контактов — не повод для полной замены замка. В этом случае можно заменить только контактную группу, для чего даже не понадобится полностью демонтировать замок зажигания. С учетом небольшой стоимости контактной группы, при неисправности механической части замка проще заменить весь замок в сборе, чтобы после не пришлось тратить время на замену старых контактов.

Замена контактной группы замка зажигания ВАЗ 2107

Если подгорели контакты замка зажигания и при повороте ключа не включаются электрические цепи (обычно это питание тягового реле стартера), можно выполнить ремонт замка зажигания ВАЗ 2107 путем замены контактной группы.

Из инструментов понадобится шило или тонкая плоская отвертка. Порядок действий следующий:

Отключить провод “массы” от аккумулятора.
Повернуть ключ вертикально (в положение “0”).
Выкрутить винты крепления пластмассового кожуха, закрывающего рулевую колонку.
Снять кожух.
Отстыковать клеммы проводов, идущих к контактной группе замка зажигания.

[tip]Совет: перед тем, как отключить провода от замка зажигания, желательно сделать отметки на проводах при помощи маркера, чтобы потом подключить их в правильном порядке. Если вы этого не сделали, можно воспользоваться следующей схемой подключения проводов:[/tip]

голубой с черной полосой на клемму 15;
коричневый на клемму 30/1;
розовый на клемму 30;
красный (пурпурный) на клемму 50;
черный на клемму INT.

Схема соединения проводов также указана на коробке.

Шилом или отверткой поддеть и снять стопорное кольцо, удерживающее контактную группу в корпусе замка зажигания (операция это неудобная и без наличия определенного опыта выполнить ее иногда непросто).
Вытащить старую контактную группу.
Вставить новую контактную группу.

[tip]Внимание: на ВАЗ 2197 до 1986 года выпуска устанавливались контактные группы с семью контактами, после 1986 — с шестью. Если проводов, идущих к замку 7, а вы уже купили контактную группу с 7 контактами, можно просто соединить провода 15/1 и 15/2 вместе, посадив их на клемму “15”. [/tip]

Установить стопорное кольцо в паз корпуса.
Подключить провода к выводом контактной группы.
Установит кожух на рулевую колонку и закрутить винты крепления.
Подключить к аккумулятору провод “массы”.
Проверить работоспособность замка.

На этом замена контактной группы завершена и машина готова к эксплуатации.

Замена замка зажигания ВАЗ 2107

Если замок зажигания заедает или не поворачивается, необходимо поменять “секрет” или замок в сборе. Замена замка зажигания ВАЗ 2107 производится следующим образом:

Операция по демонтажу замка зажигания достаточно проста. Поэтому рекомендуется снимать его целиком и для проведения замены одной лишь контактной группы.

Это сильно облегчает демонтаж и установку стопорного кольца, удерживающего контактную группу зажигания.

Замок зажигания ваз 2107 — Зажигание — Статьи

Конструктивно, замок зажигания автомобиля ваз 2107 состоит из собранных на основе одного корпуса, механического противоугонного устройства с замком и контактной части. Каждая из этих составных частей является вполне самостоятельной сборкой и может быть заменена по отдельности.

В соответствии со своим предназначением замок зажигания ВАЗ-2107 имеет 4 рабочих положения:

Положение 0 – все электроприборы отключены.

Начальное положение (III) , при котором ключ вставляется и вынимается — считается стояночным. В этом положении запитывается освещение, отопитель и стеклоочиститель. Обращается внимание, что в данном случае все потребители работают от АКБ и значит, существует риск быстрой ее разрядки.

Положение I – подключение все потребителей соответствующих положению III плюс система зажигания, возбуждение генератора, контрольные приборы и цепь сигнализации поворота.

Положение II — в дополнение к цепям положения І, добавляется цепь включения стартера.

Положения 0, I и III являются фиксированными. При установке ключа в положение II он удерживается дополнительным усилием (с целью исключения создания условий для перегрузки стартера).

В случае необходимости снятия замка зажигания в первую очередь демонтируется декоративный чехол рулевого вала и отсоединением минусовой клеммы аккумуляторной батареи обесточивается электрическая схема автомобиля.

После того как доступ к замку зажигания открыт, от него отсоединяется пакетник с проводами. Для разблокировки противоугонного механизма следует вставить в замок ключ и легкими движениями рулевого колеса влево и вправо добиться его свободного хода. Отвернув крестовой отверткой два винта на кронштейне рулевого вала и отжав фиксатор, замок можно снять с посадочного гнезда.

Работоспособность замка проще всего проверить с помощью омметра, путем прозвонки коммутации контактов при различных положениях ключа:

«0»: контакты 30 и 30/1;

«I»: 30 — INT, 30/1-15;

«II»: 30-INT, 30/1-15, 30-50;

«III»; 30-INT.

При нормальной работе сопротивление каждого конкретного соединения должно стремиться к нулю. В случае, если сопротивление в одном из положений заметно больше нуля – контакты подгорели или загрязнены (окислены). В такой ситуации контактную часть рекомендуется заменить в сборе (сняв с замка стопорное кольцо и вынув дефектную контактную группу).

Сборка замка и его установка на место производятся в обратном порядке.

Ваз схема замка зажигания

инструкция как правильно поменять и подключить с фото и видео

Запуск мотора машины осуществляется при помощи замка зажигания (далее — ЗЗ). Но это устройство периодически изнашивается и нуждается в замене. Знание схемы подключения проводов замка зажигания ВАЗ 2106 поможет осуществить смену механизма без услуг специалистов.

Содержание

[ Раскрыть]

[ Скрыть]

Строение и принцип работы замка зажигания ВАЗ 2106

Схематическое устройство классического ЗЗ

Электрическая модель нового замка зажигания на классике включает в себя следующие устройства:

Запорная консоль, представленная в виде стержня. Это устройство в ЗЗ автомобиля предназначено для блокирования руля, когда ключа нет в отверстии замка.
Корпус устройства. Представляет собой защитный компонент, который предназначен для закрытия всех составных элементов конструкции.
Вал. Используется с целью вращения диска с контактами системы и втулкой. Предназначен для создания контакта между диском и втулкой.
Контактный диск. Одна из двух основных частей контактного узла. На нем расположены пластины, по которым проходит ток в момент запуска двигателя поворотом ключа в замке.
Втулка. Основной элемент личинки.
Колодка с электрическими проводами, подключенными в определенном порядке. Контактная группа колодки подсоединяется к системе зажигания машины. Она предназначается для передачи образованного контакта к трамблеру посредством катушки.

Контактный выступ. Является, по сути, проводником для передачи тока от устройства к стартеру.

Непосредственно к механизму устройства подключается множество электроцепей. Они идут от аккумуляторной батареи и подсоединяются ко всем электроприборам ВАЗ 2106. При проворачивании ключа в замке контакты электропроводки замыкаются от минусовой клеммы батареи к катушке. В результате этого напряжение проходит по кабелям на ЗЗ, а через его контактную группу поступает на индукционную катушку. Затем ток подается обратно на положительную клемму батареи.

При прохождении тока через катушку в ней происходит выработка высоковольтного напряжения, требуемого для образования искры на свечах зажигания. Передача напряжения осуществляется по высоковольтным кабелям. Соответственно, ключ выполняет замыкание контактных элементов электроцепи, способствуя запуску силового агрегата машины.

Как снять замок зажигания?

Если требуется поменять изделие, надо выполнить демонтаж, а также установку и соединение выводов проводки. Подробная инструкция представлена в этом разделе.

Пользователь Сандро рассказал об особенностях снятия и замены ЗЗ на классических моделях ВАЗ.

Что понадобится?

Для снятия и ликвидации проблем в работе устройства потребуется следующее:

отвертка со шлицевым наконечником;
шило либо тонкий длинный гвоздь, его сечение должно составить не более 2 мм, а шляпка должна быть широкой;
мультиметр или плюсовая отвертка, потребуется для проверки электроцепи.

Алгоритм действий

Менять замок надо начинать с процедуры демонтажа:

Перед выполнением задачи производится процедура отключения электричества в сети машины. В моторном отсеке от аккумулятора отсоединяется отрицательная клемма. Это делается для предотвращения замыкания контактов на электроцепях, в противном случае можно спровоцировать поломку электроприборов машины.
Если будете заменять устройство самостоятельно, то нужно установить ключ в технологическое отверстие изделия и провернуть на 90 градусов. Это требуется для того, чтобы замок был настроен на положение 0. Данное действие выполняется для входа штифта в секретную составляющую ЗЗ, которая предназначена для блокировки руля от поворота. Иначе демонтаж осуществить не получится.
Выполняется демонтаж защитного кожуха, расположенного вокруг рулевой колонки. Для снятия автовладелец выкручивает по очереди пять болтов, которые фиксируют верхнюю часть защитного пластика к нижней.

Осторожно производится демонтаж пластмассового кожуха. Сначала снимается верхняя часть, затем нижняя.
Теперь надо выкрутить болты, фиксирующие замок к авто. Они находятся под пластиковой облицовкой, в нижней части устройства. Болта два, один из них расположен справа, второй — с левой стороны.
После этого от контактной группы устройства отключаются электроцепи.
Когда провода будут отсоединены, обратите внимание на кронштейн, который установлен с левой стороны от изделия. На нем располагается плоская щель, туда надо вставить шило или подготовленный гвоздь. Инструмент нужно вдавить силой, чтобы сработал фиксатор.
Затем изделие извлекается из кронштейна, для этого надо воспользоваться отверткой с плоским лезвием. Подробно процедура снятия показана на фото.

Установка ключа в ЗЗ в положение разблокировки Демонтаж устройства из посадочного места Цветовое обозначение контактных компонентов

При отключении замка зажигания на ВАЗ 2106 рекомендуем пометить все контакты, чтобы упростить дальнейшую процедуру подключения.

Как установить замок зажигания?

Выполняя монтаж устройства, важно правильно подключить и подсоединить все контактные компоненты изделия. Перед подключением производится установка замка.

Что понадобится?

Чтобы подключать и соединять все компоненты устройства, потребуется тот же инструмент, который применялся для отключения. Процедура будет выполняться практически в обратной последовательности.

Распиновка (схема) замка зажигания ВАЗ 2106

Чтобы правильно выполнить схему подключения проводов замка зажигания ВАЗ 2106, требуется разобраться с распиновкой устройства:

Положение 0 — контактные элементы под номерами 30 и 30/1. Компоненты предназначены для отключения системы питания. Когда ключ попадает в это положение, система активирует аварийный режим функционирования.
Режим I — контактные компоненты 30/1-15, а также 30-INT. Используются для активации осветительных приборов как наружных, так и внутренних, а также ряда других устройств. Имеется в виду система стеклоочистки, электродвигатель омывателя, генераторное устройство, вентилятор печки, приборы контрольного щитка, поворотные огни, система зажигания, звуковые приборы.

Положение II. Это контактные элементы 30/1-15, 30-INT, а также 30-50. При повороте ключа в такое положение все приборы, включенные в режиме I, остаются активированными. Исключением является генераторная установка, контрольная панель и система зажигания. Производится активация стартерной цепи, что приводит к пуску силовой установки.
Положение III. Это стояночный режим, при нем активируются только контактные компоненты 30-INT, а также 30/1. Стартерная электроцепь отключается. Включенными остаются только осветительная система, стеклоочистители, электродвигатель омывательной системы и охладительный узел.

Отдельно следует рассказать о классификации по цветам:

30 — розовый контакт;
INT — контакт черного цвета, предназначен для подсоединения габаритных огней и внешнего освещения;

30/1 — коричневый контакт;
50 — красный контакт, применяется для запуска стартерного устройства;
15 — контактный элемент синего цвета, имеет черную полосу.

Канал Ремонт и обслуживание авто рассказал о нюансах подключения замка зажигания и представил наглядную схему изделия.

Пошаговые этапы

Алгоритм установки устройства:

Ключ вставляется в отверстие на замке и проворачивается в режим 0.
Нажимается фиксатор, а затем устройство монтируется в кронштейн.
Следующим этапом будет подсоединение электроцепей. Если автомобиль оборудован фишкой, то процедура подключения не вызовет сложностей. Но при ее отсутствии подсоединение электроцепей будет выполняться по очереди. Для этого клеммный разъем монтируется так, чтобы один из контактов двойного вида был установлен справа и располагался вертикально. К верхней составляющей группе подключается черный кабель.
Затем работа производится по часовому направлению движения. После подключения черного контакта подсоединяется розовая электроцепь, затем синяя, коричневая и красная. На задней стороне разъема рядом с клеммами располагаются цифры, которые соответствуют конкретной электроцепи. Нижняя часть должна остаться нетронутой.
Когда контактные элементы будут подключены, производится монтаж пластикового кожуха на колонке. Верхняя и нижняя пластиковые составляющие фиксируются друг к другу посредством болтов.

Проверка работоспособности

Диагностика правильности выполненных работ производится так:

К аккумуляторной батарее подсоединяются клеммы.
Ключ вставляется в ЗЗ в режим 0. Если все контактные компоненты подсоединены верно, то ни одна система авто активирована не будет.
Затем ключ выставляется в режим I. При таком положении питание поступает на СУД, генераторную установку, оптику и датчики контрольного щитка. Также производится включение системы омыва лобового стекла и дворников, сигнальных лампочек и электростеклоподъемников, если они установлены в авто. Надо проверить работу каждого узла.
На следующем этапе диагностики ключ переводится в положение II. Производится подача электричества на все описанные выше системы, но также активируется стартерное устройство.

Если замок зажигания на ВАЗ 2106 подключен верно, то запорный стержень блокировочного механизма будет выдвигаться и отключаться при переводе ключа из 0 в I.

Видео «Особенности подключения контактов ЗЗ»

Канал Avtoclub_22 рассказал о нюансах подсоединения контактных элементов на замке классической «шестерки».

avtozam.com

замена замка зажигания ваз 2107 — DRIVE2

Теперь самое интересное. Описание замены замка зажигания (выключателя зажигания) или контактной группы на автомобилях Ваз-2101, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, Классика:
1. Обязательно, снимаем минусовую клемму с аккумулятора.

2. Поворачиваем ключ в горизонтальное положение, положение «0» (фото 2).

3. Откручиваем 5 крепежных винтов пластмассового кожуха рулевой колонки (фото 3)

4. Далее, находим два винта крепления замка зажигания и откручиваем их, в моем случае винта снизу уже не было, просто кто-то его потерял или упростил конструкцию)). Смотрим фотографии 4 и 5.

5. Тонким шилом или отверткой нажимаем фиксатор и вытягиваем замок на себя (фото 6 и 7). 6. Дальше, отключаем провода или фишку с проводами от замка. Если у Вас стоит такая же фишка как и на фотографии, то могу точно сказать, что это облегчит Вам дальнейшую работу. Почему? Читаем пункт 9 и смотрим фото 10. Вам этого делать не придется))

7. Если Вы меняете замок зажигания, то можете подключать провода и собирать все в обратной последовательности. Если же, решили заменить контактную группу, то дальше для Вас. 8. Отверткой поддеваем стопорное кольцо (фото 8) и вынимаем контактную группу. Новую деталь устанавливаем так, чтобы совпали паз на контактной группе и шток на секрете замка зажигания (фото 9).

9. После этого, остается только правильно подключить провода к замку зажигания. Схема подключения замка зажигания ВАЗ 2101-2107 — 50 — красный (запуск стартера), 15 — синий с чёрной полоской (зажигание, печка, остальные приборы при включении зажигания), 30/1 — коричневый, INT — чёрный (питание на габариты и фары), 30 — розовый. Фотография 10.

Вполне возможно, что при попытке заменить контактную группу замка зажигания Вы столкнетесь с не большой проблемой — новая, купленная Вами заранее контактная группа будет иметь 6 контактов, а на Вашем замке этих контактов будет 7. Вроде как получается, что один провод лишний))). Поздравляю, Вы владелец автомобиля Ваз 2105-2107 с замком зажигания на 7 контактов, которые устанавливались на автомобиля до 1986 года. В принципе, самый правильный вариант в Вашем случае это купить контактную группу с 7 контактами. На авторынке их еще можно найти. Но, если такой возможности нет, то остается только одно — соединить два провода вместе (15/1+15/2) и подключить их на клемму 15. И лишний провод исчезнет)).

www.drive2.ru

Замена замка зажигания или контактной группы на автомобилях Ваз-2101, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, Классика — схема подключения замка зажигания ваз | Школа авторемонта

Окт 12, 2015 ВАЗ 2101, ВАЗ 2102, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107, Жигули, Классика автором admin

Замок зажигания (выключатель зажигания) на автомобилях Ваз-2101, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, а если проще сказать на народной Классике, меняют обычно в двух случаях. Первый, это выход из строя секрета замка. В этом случае, ключ проворачивается с трудом, подклинивает и может просто отказываться проворачиваться. Средства в виде ВД-40 или тормозной жидкости дают как правило, временный результат. Поэтому замена замка зажигания неизбежна. Второй повод для замены – подгорание контактной группы (фото 1). Если подгорели контакты на фишке, то завести автомобиль будет довольно сложно, можно два, три, четыре раза поворачивать ключ в положение “старт” и так не услышать звук работы стартера. Для проверки, можно взять “контрольку”, один конец ее подключить к минусовой клемме на аккумуляторе, а второй подключить к малой клемме на втягивающем реле или к разъемной фишке 50 провода. Чтобы долго не объяснять смотрим фотографию 1А. Далее просим помощника повернуть ключ до упора, в это время контрольная лампа должна загореться, если этого не произошло, то можно сделать вывод, что нет команды с замка зажигания – контактной группы. Это конечно не повод менять весь замок, можно попробовать заменить только контактную группу. Но, довольно много автовладельцев решают менять все в сборе, оправдывая свое решение такими доводами как – Так проще и не хочу замарачиваться! и Боязнь купить некачественную запчасть (читаем контактную группу) и из-за этого, через короткий промежуток времени вновь столкнуться с проблемой запуска двигателя своего железного друга. И это правда, купить хорошую контактную группу на Жигули, довольно сложно – выбор большой, цены колеблются от 5 до 25 гривен за штуку и как всегда у всех в продаже, только фирменные детали )))! Но, даже если Вы решили менять только контактную группу, то статью Вам все равно придется прочитать полностью, так как для ее замены придется все равно снимать замок зажигания…

И как обычно. Инструмент: крестовая отвертка, тонкое шило или маленькая отвертка. Да, это весь “спец” инструмент, который понадобиться Вам при замене замка зажигания или контактной группы на автомобилях Ваз-2101, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, Классика.

Выбор производителя замка зажигания (выключателя зажигания). Я могу посоветовать купить замок зажигания производства ДААЗ (Россия). Проверено и надежно, жалоб нет, да и найти его в отличие от «Автоарматуры» (на Лоске я так и не нашел замок этого производителя), проще. По контактной группе, здесь еще хуже из-за огромного количества подделок. Так что, идем на рынок, спрашиваем контактную группу российского производства и проверяем ее магнитом (для большинства самый доступный способ не быть обманутым), хорошая контактная группа не должна магнититься. Больше советовать или критиковать других производителей не буду. Главное в этом деле, не гнаться за дешевизной. А, выбор как всегда за Вами.

1. Обязательно, снимаем минусовую клемму с аккумулятора.

2. Поворачиваем ключ в горизонтальное положение, положение “0” (фото 2).

3. Откручиваем 5 крепежных винтов пластмассового кожуха рулевой колонки (фото 3).

5. Тонким шилом или отверткой нажимаем фиксатор и вытягиваем замок на себя (фото 6 и 7).
6. Дальше, отключаем провода или фишку с проводами от замка. Если у Вас стоит такая же фишка как и на фотографии, то могу точно сказать, что это облегчит Вам дальнейшую работу. Почему? Читаем пункт 9 и смотрим фото 10. Вам этого делать не придется))).

7. Если Вы меняете замок зажигания, то можете подключать провода и собирать все в обратной последовательности. Если же, решили заменить контактную группу, то дальше для Вас.
8. Отверткой поддеваем стопорное кольцо (фото 8) и вынимаем контактную группу. Новую деталь устанавливаем так, чтобы совпали паз на контактной группе и шток на секрете замка зажигания (фото 9).

9. После этого, остается только правильно подключить провода к замку зажигания. Схема подключения замка зажигания ВАЗ 2101-2107 – 50 — красный (запуск стартера), 15 — синий с чёрной полоской (зажигание, печка, остальные приборы при включении зажигания), 30/1 — коричневый , INT — чёрный (питание на габариты и фары), 30 — розовый. Фотография 10.

Вполне возможно, что при попытке заменить контактную группу замка зажигания Вы столкнетесь с не большой проблемой – новая, купленная Вами заранее контактная группа будет иметь 6 контактов, а на Вашем замке этих контактов будет 7. Вроде как получается, что один провод лишний))). Поздравляю, Вы владелец автомобиля Ваз 2105-2107 с замком зажигания на 7 контактов, которые устанавливались на автомобиля до 1986 года. В принципе, самый правильный вариант в Вашем случае это купить контактную группу с 7 контактами. На авторынке их еще можно найти. Но, если такой возможности нет, то остается только одно – соединить два провода вместе (15/1+15/2) и подключить их на клемму 15. И лишний провод исчезнет)).

Все, после остается поставить замок зажигания на место. Подключить клемму к аккумулятору, запустить двигатель и проверить все ли работает.

При использование статьи или фотографий активная прямая гиперссылка на сайт www.avtorem.info обязательна!

Понравилась статья? Поделись ею на своей странице!

Провода замка зажигания 2108, 2109, 21099

В электрические цепи питания потребителей электрооборудования автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 напряжение подается через выключатель (замок) зажигания.

Рассмотрим порядок присоединения проводов к замку зажигания, распиновку выводов замка зажигания и назначение каждого провода (в какую цепь он подает напряжение).

Для токовой разгрузки контактов замка зажигания в его цепь включено реле зажигания 113.4737-10, которое крепится рядом с ним под панелью приборов.

Провода замка зажигания автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099, порядок присоединения, распиновка контактов

Положение ключа в замке зажигания: «О» (выключено)

Под напряжением контакты замка «30» (розовый провод — «плюс» от генератора) и «30/1» (коричневый провод — «плюс» от генератора). Электрический ток в систему не поступает.

Положение ключа: «I» (зажигание)

Замыкаются контакты «30» (розовый провод) и INT (черный провод). Напряжение подается через один черный провод к выключателю наружного освещения, выключателю освещения приборов, через другой к подрулевому переключателю для кратковременного включения дальнего света фар.

Замыкаются контакты «30/1» (коричневый «плюсовой» провод) и 15/1 (белый провод). Напряжение подается в обмотку возбуждения генератора, систему зажигания, к очистителю ветрового стекла, блоку управления электромагнитным клапаном карбюратора, указателям поворота, лампам света заднего хода, контрольным приборам.

Замыкаются контакты «30» (розовый «плюсовой» провод) и «15/2» (синий провод). Включаются ближний и дальний свет фар, противотуманный свет, фароочистители, очиститель заднего стекла, обогрев заднего стекла, омыватель, вентилятор отопителя, вентилятор системы охлаждения двигателя на радиаторе.

Положение ключа «II» (стартер)

Замыкаются контакты «30» (розовый провод) и «50» (красный провод к стартеру).

Помимо этого замкнутыми остаются «30» и «INT», а так же 30/1 (коричневый провод) и «15/1» (белый провод на реле зажигания).

Положение ключа «III» (стоянка)

Замкнуты «30» и «INT», «30/1» и «Р» (на автомобилях ВАЗ 2108, 2109, 21099 этот контакт использовался для включения стояночного света, провод желтый).

Примечания и дополнения

— Не запитываются через замок зажигания: аварийная, звуковая, световая сигнализация, освещение салона, габариты, стоп-сигналы. охранная сигнализация. электроприводы замков дверей (если имеются).

Еще статьи по электрооборудованию автомобилей ВАЗ 2108, 2109, 21099

— Проверка замка зажигания автомобилей ВАЗ 2108, 2109, 21099

— Провода задних фонарей автомобилей ВАЗ 2108, 2109, 21099

— Порядок присоединения высоковольтных проводов к крышке трамблера автомобилей ВАЗ 2108, 2109, 21099

— Плюсовой провод выключателя стоп-сигналов автомобилей ВАЗ 2108, 2109, 21099

twokarburators.ru

Схема замка зажигания ВАЗ 2110

Чем лучше проклеить ладу приору.

замка зажигания — Мои дороботки в Славуте — Авто/Мото photoshare.ru.

Распиновка проводов замка зажигания ваз 2110.

Сигнализация и Центральный замок, Как все это поставить без особых хлопот.

Ваз 2107 схема замка зажигания.

Преды стоят уже после замка зажигания.

3. Подключение подрулевых переключателей 2123 и замка зажигания 2110.

Подключение проводов к замку зажигания ваз 2106.

ChipTuner Forum — Показать сообщение отдельно — замена панели ваз 2109 на п…

Подсоедините клемму 85 реле к проводу от замка зажигания, на который поступ…

Большинство электрических цепей и. С ваз 2110 на ваз 2107 Схема подключения…

схемa стaртер вaз Мир схем.

1 — форсунки 2 — свечи зажигания 3 — модуль зажигания 4 — колодка диагности…

Установка замка зажигания ваз 2110 — картинки и фото.

схема блока питания ipower lc-b250atx.

Блок кнопочного управления зажиганием и стартером для ВАЗ-2114 (ВИДЕО) .

Замок зажигания ваз 2110 фото.

Схема соединений замка зажигания.

Переподключение замка зажигания ваз 2110 на Audi 80 и Схема подключения.

Ваз 2109 схема замка зажигания.

Схема на замок зажигания.

зажигание на 2109 фишка с реле инжектор.

Электрическая схема управления двигателем 4g63 скачать бесплатно.

Схема печка ваз 2110 нового образца.

фото, фотография, Инжектор. zajiganie — Фотохостинг — национальный фотоархи…

Переключатели ДС и БС от 2110 или Шнивы , выключатель наружного освещения 2…

Электрические схемы электрическая схема автомобилей ваз 2108 ваз 2109 ваз 2…

если не ошибаюсь то вот. спасибо за щиток) а на замке зажигания можно распи…

пожалуйста народ, распишите эту схему 1- с 9 предохранителя это вообще новы…

схема переключателя наружного освещения ВАЗ 2110.

95. Замок зажигания 2110 и другие приятности.

vaz-2110.net

Замок зажигания на ВАЗ 2110: замена своими руками, схема (распиновка) подключения проводов

Содержание:

Особенности устройства
Причины замены
Схема и распиновка
Демонтаж / установка

Если замок зажигания выходит из строя, уже не до шуток. По сути, без функционирования данного агрегата завести машину вы не сможете. Разве что будете использовать метод из фильмов, где главные герои роются в проводах под рулем, соединяют пару проводков и заводят машину. И то, далеко не факт, что это сработает на вашей десятке.

Потому давайте лучше обсудим реальные проблемы с замком, поговорим про принцип его работы, особенности распиновки и замены.

Стандартный узел

Особенности устройства

Начнем с некоторых основных моментов, о которых вам следует знать перед тем, как приступать к замене или ремонту.

Замок зажигания (ЗЗ) является главным элементом системы запуска автомобиля. Завести двигатель без него вам не удастся.
В замке встроена противоугонная система. Потому если ЗЗ не работает, риск стать жертвой автоворов существенно увеличивается.
ЗЗ способен блокировать повторное включение стартера, но при этом без первоначального отключения зажигания.
У десятки ключ можно извлечь из замка тогда, когда он находится в положении «ноль». Достав его, вы тем самым выдвините специальный стержень, который отвечает за противоугонные функции.
Если ключ с нулевой позиции переходит на «один», тогда запорный стержень уходит, контакты зажигания замыкаются.
Когда машина заведена, все электрооборудование получает питание и находится под напряжением. Это относится к приборной панели, фарам, генератору, стеклоочистителям, стеклоподъемникам, печке, поворотникам и пр.
Повернув ключ на позицию «два», вы тем самым замыкаете другую группу контактов, что дает возможность подать напряжение на реле стартера. Тем самым движок заводится и можно ехать.

Причины замены

Произвести замену всего замка или только контактной группы нужно в зависимости от характера поломки и сложившейся с вашим автомобилем ситуации. Потому рассмотрим варианты, когда замена может все же потребоваться.

Причина замены	Ваши действия
Была попытка угона, в результате которой цельность замка была нарушена	В этом случае можно заменить только контактную группу и личинку, поскольку сам замок скорее всего цел. Меньшие затраты и необходимая эффективность ремонта. Хотя специалисты советуют приобрести сразу новый замок и поставить его
Были утеряны ключи, запасной отсутствует	Пытаться отыскать мастера, который выточит вам точно такой же ключ, как был ранее, нет смысла. Придется приобретать замок и устанавливать его на свой автомобиль
Проблемы с контактами или контактной группой	Проверить, действительно ли проблема в этом, не сложно. Выключите аккумулятор, отсоединив минусовую клемму, затем снимите кожух под рулевой колонкой, и проверьте провода на наличие сопротивления. Переключайте поочередно ключ в положения 1,2 и 3, замеряя при этом сопротивления. Если омметр показывает «ноль», тогда с замком действительно проблемы и требуется замена
Появилось желание усовершенствовать замок	Часто автовладельцы меняют стандартный ЗЗ на более современный, оснащенный подсветкой. Он стоит не дорого, зато им удобно пользоваться в темное время суток. Не приходится нащупывать гнездо для ключа

При проверке контактной группы обязательно отключайте минусовую клемму с аккумулятора, иначе произойдет короткое замыкание, и менять придется далеко не только ЗЗ.

Распиновка на фото

Схема и распиновка

Первым делом познакомьтесь со схемой замка, схемой подключения проводов, что позволит лучше понять особенности распиновки ЗЗ.

Как вы видите, распиновка включается в себя 8 элементов. Что каждый из них означает, и за какие функции отвечает? Будем разбираться.

Питание микровыключателя датчика вставленного ключа (+12Вольт).
Питание на массу при открывании дверей со стороны водителя.
Источник питания, подающий ток на стартер (+12Вольт, 50 контакт на схеме).
Источник на +12Вольт. Активируется после включения зажигания. Питание дополнительное оборудование, такое как видеорегистраторы, часы и пр. (контакт 15 на схеме).
Источник на +12 Вольт. Срабатывает при вставленном ключе. Идет на 5 контакт.
Источник питания +12Вольт. Активируется подсветка личинки ЗЗ.
Источник на +12Вольт от аккумулятора (на схеме контакт 30).
Не активен.

Проводка

Демонтаж

Если предыдущие мероприятия показали, что требуется вмешательство в конструкцию замка зажигания, работа в любом случае будет начинаться с демонтажа устройства.

Для этого у нас есть специальная пошаговая инструкция.

Для начала отключите от аккумуляторной батареи вашего ВАЗ 2110 минусовую клемму. Так вы обеспечите безопасность себе и сохранность всей проводки. Сами знаете, какие последствия бывают от короткого замыкания.
Далее снимается кожух на рулевой колонке. Так удается получить доступ к замку.
Если вы чувствуете, что поворотные переключатели вам будут мешать в процессе работы, лучше их сразу снять. Работа не на пару минут, потому все раздражители стоит убрать в сторонку.
Вооружившись зубилом и молотком, открутите крепежные болты с круглыми шляпками. Не перепутаете, они одни такие там. Старайтесь проделывать данную операцию максимально аккуратно, чтобы не сбить головку болта.
Теперь берите в руки пассатижи и извлекайте болты.
Вставьте ключ в замок зажигания и поверните его в положение ноль. Таким образом вы отключите противоугонную систему.
Следующая на очереди скоба, на которой удерживались снятые ранее болты и непосредственно сам замок зажигания.
Сделайте пометки на проводах контактов с помощью маркеров разных цветов. Иначе вы можете легко их перепутать во время обратной сборки.
Зачастую требуется выполнить не полную замену замка, а только частичный ремонт. К примеру, поменять лампочку подсветки личинки, либо исправить неполадку микропереключателя.
Разъедините разъемы, за счет которых функционировал выключатель зажигания.
Для замены лампы подсветки отсоедините соответствующие разъемы, а затем с помощью пассатижей извлеките лампочку.
Для замены контактов следует с помощью отвертки отжать специальные защелки.
С помощью фигурной отвертки откручиваются три винта, после чего можно достать стержень.
Возьмите обычную отвертку, плоскую, чтобы отжать фиксаторы, и демонтировать микропереключатель.
Далее на место демонтированных элементов вставляют новые.

Проверка состояния

Установка

Теперь, когда все предварительные ремонтные работы были проведены, есть два варианта:

Установить полностью новый замок зажигания с проводами и контактами, поскольку старый непригоден к дальнейшей эксплуатации;
Вернуть на место прежний замок, поскольку ремонт дал свои плоды.

Перед установкой обязательно купите специальные болты, оснащенные отрывными головками. Они разработаны с целью не допустить кражу вашего автомобиля.

Вне зависимости от варианта, последовательность установки замка идентична.

Вставьте ключ в замок зажигания, после чего поверните его на позицию один.
Зафиксируйте скобу на рулевой колонке, а затем верните на места крепежные болты.
Извлеките ключ из замка и убедитесь, что блокировка вала работает должным образом. Если это новый замок, проблем возникнуть не должно. Если же речь идет об отремонтированном старом, могут возникнуть неприятности, поскольку в действительности лучше не скупиться и сразу поменять ЗЗ на устройство хорошего качества.
Если все заработало как следует, тогда можно завершать установку замка путем закручивания специальных болтов, которые оснащаются отрывными головками.

Приобретайте только качественные замки, у проверенных поставщиков. Сегодня на рынке внушительное количество подделок, в которых используются материалы и комплектующие сомнительного качества. Из-за них можно серьезно пострадать и даже лишиться автомобиля.

На данный момент стоимость нового замка зажигания составляет порядка 20-25 долларов. Это небольшие затраты, но порой просто необходимые. Делать ли ремонт самому или доверять автомобиль СТО — выбор лично каждого.

Загрузка …

luxvaz.ru

схема подключения проводов по цвету и видео о том, как заменить устройство без ключа в автомобиле с инжектором и карбюратором

Стартер на легковых автомобилях Тольяттинского автозавода быстро изнашивается по причине неудачной конструкции узла. Снять замок зажигания на ВАЗ 2107 в случае повреждения владелец транспортного средства сможет самостоятельно при наличии минимального набора инструментов.

Содержание

[ Раскрыть]

[ Скрыть]

Как проверить элементы замка зажигания на работоспособность?

Для проверки функциональности требуется выполнить такие действия:

Проверить работу фиксирующего элемента. Для этого требуется провести рабочий цикл замка и убедиться в выдвижении ригеля при установке ключа в точку «III». При прохождении отметки «0» язычок фиксатора должен уйти внутрь. Вращение личинки должно происходить без заеданий.
Попытаться вынуть ключ во всех положениях. Исправная личинка допускает изъятие ключа только в точке «III».
Сделать небольшой стенд, позволяющий подключить к замку постоянное питание 12 вольт. Фактически необходимо подсоединить замок напрямую к аккумулятору или иному источнику питания.
Поставить ключ в позицию «0» и проверить наличие питания на клеммах 30 и 30/1. Тестирование выполняется мультиметром или контрольной лампочкой.
Провернуть ключ в точку «I». Проверить наличие напряжения на участках цепей 30/1NT, а также 30/1-15.
В следующей позиции «II» дополнительно прозванивается цепь 30/50. В этом положении требуется удержание ключа, поскольку он возвращается назад под воздействием пружины.
В точке «III» контролируется питание на цепи 30/1NT и 30/1.

Когда необходимо производить замену замка зажигания в авто?

Менять замок на ВАЗ 2107 приходится в случаях:

Заедания бородки ключа при установке в личинку или при провороте. Ряд владельцев оттягивает момент замены, изготовляя новый ключ и промывая замок жидкостью WD-40.
Заклинивание противоугонного стержня в любом положении.
При невозможности включения стартера или других электрических цепей. Причиной неисправности является сломанная или подгоревшая контактная часть провода.

Схема подключения замка зажигания в ВАЗ-2107 по цвету проводов

Назначение проводов в замке карбюраторной машины приведено в таблице:

Цвет провода	Номер контакта	Функция
Сине-чёрный (двойной)	15	Служит для подсоединения цепей системы зажигания, отопителя и приборов
Розовый	30	Подаёт постоянное положительное напряжение
Двойной чёрный	1NT	Предназначен для включения питания габаритных огней и фар
Красный	50	Управление работой реле стартера
Коричневый	30/1	Подача положительного питания

Установка проводки приведена на фото:

Схема подключения замка ВАЗ 2107 карбюратор

На инжекторной ВАЗ 2107 для контакта 1NT применена розово-чёрная изоляция. Вместо отдельных проводов использован пластиковый штекер, надевающийся на пины замка.

Схема подключения замка ВАЗ 2107 инжектор

Какие инструменты понадобятся для снятия и замены замка зажигания?

Чтобы снять замок зажигания на ВАЗ 2107 потребуется такой инструмент:

тонкая отвёртка или шило;
отвёртка с крестообразным жалом;
отвёртка со шлицевым жалом.

Как заменить замок зажигания на моделях ВАЗ-2107 с карбюратором и инжектором?

Замена замка зажигания на ВАЗ 2107 карбюраторной и инжекторной машины идентична.

Схема замка зажигания с указанием компонентов представлена на фото:

Конструкция узла

В состав замка зажигания входят:

Блокирующий элемент вала рулевого управления.
Корпусная деталь.
Ответная часть для установки поводка от личинки.
Диск контактной группы.
Втулка контактной части.
Внешняя часть с пинами для подключения. Буквой «а» обозначен сигнальный выступ, используемый для корректной установки контактной группы.

Демонтаж замка зажигания

Снятие выполняется по следующим шагам:

Отключить питание бортовой сети автомобиля путём снятия клеммы батареи.
Установить ключ в скважину и провернуть до положения «0» (головка расположена горизонтально).
Открутить точки фиксации пластикового кожуха рулевой колонки. Половины кожуха соединены между собой и приборной панелью при помощи пяти винтов.
Выкрутить два винта фиксации корпуса замка. Точки крепления размещены по бокам корпуса.
Утопить фиксатор через отверстие в корпусе. Для этого используется длинное тонкое шило или отвёртка. Отжав фиксатор, вытянуть замок со штатного места на себя.
Отключить штекер или отдельные провода от замка. Далее можно приступить к установке новой детали или дальнейшей замене контактов в старом замке.

Перед снятием проводки с замка зажигания ВАЗ 2107 рекомендуется убедиться в использовании стандартной изоляции. Это необходимо сделать, поскольку провода могут заменяться при ремонтах электрооборудования.

Фотогалерея

Отключение проводки Откручивание левого винта Откручивание правого фиксатора Утапливание фиксатора отвёрткой

Проверка и замена контактной группы

Чтобы поменять контакты в замке необходимо:

Вынуть пружинное кольцо, фиксирующее группу в корпусе замка. Кольцо поддевается тонкой отвёрткой.
Демонтировать контакты из замка.
Установить новую группу. При соединении требуется обеспечить совпадение паза, выполненного на контактной группе, со поворотным штоком на секретной части замка. Корпус контактной части должен войти выступом в прорезь корпуса.

При замене контактов следует учитывать число пинов на детали. Поставляемые в запасные части элементы имеют шесть точек подключения проводки. До 1986 года на автомобили ВАЗ 2107 устанавливалась группа с семью контактами. Вместо одного пина 15 использован 15/1 и дополнительный 15/2. Для подключения нового замка к такому автомобилю требуется соединить провода 15/1 и 15/2 в одну ветвь.

Установка и подключение нового замка

Установка нового или отремонтированного замка производится в такой последовательности:

Вставить ключ в положение «0».
Утопить фиксатор блокировки и вставить деталь в направляющий корпус.
Установить провода при помощи разъёмов или штатного штекера (подключение ведётся в соответствии с цветом изоляции).
Установить на место винты крепления.
Смонтировать защитный кожух.
Надеть клемму на батарею и протестировать работу устройства.

При подключении замка зажигания на ВАЗ 2107 необходимо точно следовать электрической схеме. Ошибка при подсоединении приведёт к короткому замыканию и повреждению электрооборудования.

Как снять замок зажигания на ВАЗ-2107, если он заблокирован?

Возможны случаи, когда замок зажигания заклинивает, и личинку невозможно провернуть ни рукой, ни инструментом. Возможен вариант перелома ключа, когда часть бородки остаётся внутри скважины. В обоих случаях владельцу требуется демонтировать устройство с автомобиля.

Первый вариант демонтажа:

Убрать рулевое колесо с вала. Руль крепится гайкой под ключ 24 мм, которую откручивать до конца не следует. Снятие руля со шлицов выполняется подпором ногами и ударами предплечий. После снятия детали со шлицевой части вала гайка откручивается полностью.
Снять защитный пластиковый кожух рулевой колонки, закреплённый винтами с крестообразным шлицем.
Открутить винты крепления замка.
Нажать тонким инструментом на прижимную пластину, что позволит немного разблокировать деталь. Нажим выполняется через прорезь, имеющуюся на левой стороне замка. Нажатый фиксатор позволит сдвинуть корпус замка на себя.
Ударами молотка, наносимыми по пластине справа, добиться проворота замка вокруг оси. Это даст гарантию от обратного ухода фиксатора.
При помощи молотка и зубила разбить пластину. Удары наносить аккуратно, чтобы не повредить блок подрулевых переключателей.
После удаления пластины станет виден запорный стержень, установленный в двух проушинах. Одна из проушин легко просматривается через отверстие.
Разбить проушину зубилом или отвёрткой с плоским жалом.
Нажать снова на пластину через прорезь слева и потянуть его вверх. Он должен сместиться на 10-12 мм.
Нанося удары молотком по корпусу замка (в районе установки штекера), стянуть его с вала.

Второй вариант:

После того, как будет утоплен фиксатор через прорезь на левой части замка, необходимо вытащить замок на максимальное расстояние.
Справа на замке есть площадка с текстом и номером. Под неё вставляется клин (отвёртка).
После этого ударной отвёрткой или зубилом срубается площадка с надписями.
Отвёрткой через отверстие задвинуть штырь фиксатора и снять замок с вала.

Третья методика заключается в разрушении замка резким рывком:

Один человек садится на водительское кресло, второй — на пассажирское.
Необходимо одновременно резко рвануть руль, что вызовет разрушение фиксатора.
После этого замок снимается обычным методом. Стоит отметить, что сломать рывком удаётся только замки поздних выпусков, изделия времён СССР таким образом сломать труднее. Кроме этого, есть риск повреждения элементов рулевого управления.

Встречаются другие методики снятия заклинивших замков зажигания на ВАЗ 2107 — распил корпуса, проворот или высверливание личинки и другие. Конечный выбор способа демонтажа остаётся за владельцем автомобиля.

Методика снятия заклинившего устройства демонстрируется в видео от канала «Регион 4253».

Как заменить замок зажигания без ключа?

Замена замка без оригинального ключа выполняется по следующим шагам:

Демонтировать пластиковый кожух.
Поддеть тонким жалом отвёртки кольцо с нанесёнными положениями ключа.
Снять кольцо, под которым будет расположена личинка.
Вбивать отвёртку в зазор между личинкой и корпусом для расшатывания крепёжного штифта.
После того как штифт выпадет, вынуть личинку.
Под личинкой установлен подвижный элемент, который отжимается при повороте замка ключом. Его надо отжать для разблокировки вала.
Снять устройство с рулевой колонки и заменить новым.

Видео

Способы проверки замка от канала «Автоэлектрика ВЧ».

Загрузка …

avtozam.com

Замки зажигания — СеАЗ Ока, 0.8 л., 2003 года на DRIVE2

Но Оке и переднеприводных ВАЗах изначально ставился замок зажигания с реле. Реле часто ломалось, да и сам замок не отличался надежностью.
Каталожный номер этого замка 2108-3704010
Есть замок без реле, изготовленный на основе 10-го, называется «2109-3704010 Замок зажигания 2109 нового образца ДААЗ, ВАЗ 2109»
В принципе он даже лучше — на момент включения стартера так же обесточивается отопитель, фары и прочие «электрожоры» (клемма 15/2 в режиме запуска обесточивается).

схема 2108

Но мне больше нравится замок 2110, с ним можно избавиться от реле стартера, получить индикацию включенного стартера при запущенном двигателе и сделать подсветку.

Схема 2110

Для подключения нужно сделать переходник из комплекта 8-контактного разъема — от «30» и «50» идут провода вилка-розетка, от «15» раздваивается (1 розетка — 2 вилки) В принципе можно просто обрезать провода к обычному замку зажигания и напаять на них розетки. один «плюс» (коричневый) остается «лишним». Int в Оке не используется Р тоже поэтому просто из 3 проводов 2110 разъема делаем 4 для 2108 ориентируясь по цифрам и цветам. Микровыключатель и подсветка по вкусу 😉
На КамАЗявке они запараллелены с подсветкой салона. Бонусом получилось что при забытом ключе и выключенном зажигании светится светодиод, включенный параллельно обмотке реле вентилятора (индикатор срабатывания).
На китайском литре не подкючены.
На Октавре стоит замок 2109.

Цена вопроса: 1 200 ₽

www.drive2.ru

Замки зажигания — характерные поломки и способы их устранения

Любой счастливый обладатель автомобиля знает, что в наше время «быть на колесах» — удовольствие не из дешевых. Постоянно ползущие вверх цены на бензин, систематические техосмотры, налоги и всем известные инспектора, выписывающие штрафы. Помимо всего этого, к сожалению, ничто не вечно, и детали могут ломаться, изнашиваться и обнаруживать заводской брак. Гнать автомобиль в сервис по каждому пустяку – решение очень затратное, поэтому многие автомобилисты справляются с поломками своими силами. Одна из таких поломок – дефект замка зажигания. И полезно знать хотя бы основы про замки зажигания, если решили проводить мелкие ремонты своими руками.

Замок зажигания

Что может случиться с замком зажигания

Неисправность замка может возникнуть по разным причинам. Чаще всего это бывает связано с окислением или подгоранием контактов. Выгорание контактов обычно вызвано тем, что при перепадах напряжения между контактами происходят резкие скачки.

Чаще всего это происходит во время запуска двигателя. Это повышает температуру материала электропровода, в следствии чего его изоляционный материал выгорает. В этом случае при повороте ключа в замке никакой реакции от системы зажигания не последует. Если так, то замок можно не менять полностью, а сэкономить и поменять только его контактную группу. Если проблема с замком возникла впервые, то первые несколько раз можно обойтись зачисткой контактов.

Установленный замок зажигания

Повреждение может быть и механического характера. Если есть трудности в проворачивании ключа, если его клинит в замке, значит, менять нужно его личинку. Причиной всего этого может быть как заводской брак личинки, так и попадание в нее мелких предметов, пыли, грязи. Случаются и более неприятные ситуации – утеря единственного ключа зажигания, окончательная порча замка в следствии попытки угона. В этом случае замок необходимо менять полностью.

Что собой представляет и как работает замок зажигания

Строение замка зажигания

Поворот ключа в замке зажигания является отправной точкой работы всей системы автомобиля. Замок зажигания состоит из двух базовых частей: личинки и контактной группы. В первую мы вставляем ключ, который осуществляет регулировку позиции контактов, выбирая одну из нескольких вариаций соединения цепей: включение и остановка двигателя, подача питания на электроприборы. Вторая предусмотрена для удобного сцепления всех электроцепей автомобиля. Во время поворота ключа электрическая цепь замыкается, ток по проводам двигается от клеммы «-» к клемме «+» аккумулятора, проходя через индукционную катушку зажигания. В следствии чего, контакты цепи зажигания замыкаются, и запускается двигатель.

Ремонт замка зажигания

Личинка

Для замены неисправных частей замка зажигания, его необходимо отсоединить и извлечь. Для этого обязательно нужно соблюдать правила осторожности, а также иметь под рукой отвертку и шило. Мы рассмотрим демонтаж замка на примере «классических» моделей автомобиля ВАЗ (2101-2107). На этих машинах замок зажигания находится в нижней левой части рулевой колонки. В более поздних моделях ключ зажигания перемещается на правую часть рулевой колонки, что, в общем-то, удобно для водителей-правшей.

Снимаем замок

Демонтаж

Первым делом не забываем отключить аккумулятор, для этого снимаем с него минусовую клемму.
Поворачиваем ключ в замке в позицию «ноль», при которой шапка ключа оказывается параллельной полу.
Отверткой откручиваем крепежные винты декоративного кожуха подрулевой колонки.
Находим и откручиваем два винта крепления замка зажигания к колонке. После этого ключ не выпадает вам в руки, а остается в зафиксированном состоянии. В более поздних моделях замок может крепиться на четыре винта с отрывными головками, для ослабления которых не обойтись без зубила и плоскогубцев.
Поджимаем фиксатор замка, вставляя шило в круглое отверстие в левой части кронштейна. Зажимая, тянем ключ на себя.
Отсоединяем провода или цельную фишку с проводами. Теперь замок у вас в руках.

Замена неисправной части

Чтобы заменить одну из частей замка зажигания, нужно её отсоединить, поддев стопорное кольцо, после чего установить новую на то же место.

Разбираем замок зажигания

Подключение контактов к замку зажигания

Если ремонт замка окончен, или приобретен новый замок, его необходимо подключить и установить в исходное место. Сделать это очень просто, особенно, если отключая провода от клемм замка, вы их промаркировали, или, еще лучше, если моток проводов заканчивается сплошной фишкой. Если же нет, то тоже не беда.

Как правило, на клеммной колодке замка есть обозначения, которые помогут вам правильно подключить провода к клеммам. В автомобильных инструкциях обязательно прописывается, провод какого цвета должен быть подключен к клемме с определенным обозначением. Мы же рассмотрим подключение на примере клеммной колодки автомобилей ВАЗ (2101-2107).

Цветная проводка

Моток ваших проводов должен состоять из двойного провода черного цвета, одинарного розового провода, двойного провода голубого цвета, одинарного коричневого и одинарного красного провода. Берем провода и последовательно, начиная с черного, подключаем их к клеммам с обозначениями: 1NT, 30, 15, 30/1, 50. После подключения нижняя часть единственной двойной клеммы остается без провода. Теперь контакты подключены, и мы можем возвращать замок на место.

Разъемы подключения

Устанавливая замок, проделываем вышеперечисленные действия в обратной последовательности: утапливаем замок в посадочное место до щелчка фиксатора, закручиваем крепежные винты, возвращаем на место верхнюю и нижнюю часть кожуха. Ремонт окончен, теперь нужно убедиться в его успешности.

Проверка работы замка зажигания

Чтобы убедиться в том, что все контакты были подключены правильно, нам нужно вновь подключить «-» клемму аккумулятора, и вставить ключ в замок зажигания. При постановке ключа зажигания в положение «0», все механизмы системы должны быть отключены. Когда ключ перемещается в положение «I», включается двигатель и подается питание на электроприборы. В положении «II» к этому еще прибавляется запуск стартера.

Так же обращаем внимание на стержень противоугонного механизма. При перемещении ключа из позиции «0» в позицию «I» и наоборот он будет выдвигаться и задвигаться обратно.

Положения ключа в замке

Как видите, в замене поврежденного замка зажигания нет ничего сверхсложного. Имея немного терпения и желание, вы можете самостоятельно устранять поломки, не прибегая для этого к помощи специалистов. Главное, не забывайте о мерах предосторожности! Удачи на дорогах!

Удачи на дорогах!

Замена замка зажигания на поздних моделях ВАЗ

Контактная группа замка зажигания — устройство и замена

Запустить двигатель автомобиля? Казалось бы, чего проще? Поворот ключа в замке зажигания и ровный гул мотора свидетельствует о готовности транспортного средства к поездке. Однако не всегда этот процесс выглядит именно так. Подавляющее большинство владельцев классических моделей Волжского автозавода сталкивались с ситуацией, когда ответом на поворот ключа становится гробовое молчание силовой установки. И причина, как правило, одна – неисправность системы зажигания.

Контактная система зажигания, установленная на «классике», объединяет большое количество элементов, однако данная статья посвящена устройству, коммутирующему агрегаты, участвующие в процессе пуска и остановки силовой установки транспортного средства, или контактной группе замка зажигания. А о замене замка зажигания на ВАЗ мы уже писали в другом материале.

Контактной группой замка зажигания называют механизм, или соединительную систему, обеспечивающую замыкание контактов электрических проводов в установленной последовательности. Ее функциональное назначение заключается в распределении импульсов тока от источника (аккумуляторная батарея) к потребителям, включенным в электрическую систему автомобиля.

Конструкция и принцип работы контактной группы замка зажигания

Необходимость использования контактной группы в системе зажигания автомобиля продиктована, в первую очередь, удобством, надежностью соединения и группировкой проводов, входящих в электрическую цепь. Кроме того, использование контактной группы в качестве промежуточного звена между потребителем и замком зажигания обеспечивает повышение степени ремонтопригодности последнего.

Конструкция замка зажигания, установленного на классических моделях «ВАЗ», не что иное, как традиционный прерыватель тока электрической цепи. Ключ в данной конструкции играет роль регулятора положения контактов, способного выполнить несколько стандартных вариантов замыкания контактов, соответствующих определенным режимам эксплуатации транспортного средства:

пуск силового агрегата;
подключение питания электрических приборов;
остановка силовой установки

Соединение проводов типа «розетка-вилка» обеспечивает высокую надежность контакта, а специальные крепления в пластиковом корпусе группы выполняют функции изолятора (разграничителя), препятствующего возникновению коротких замыканий. Таким образом, контактная группа замка зажигания, не что иное, как устройство, соединяющее посредством электрических проводов все потребители в единую систему (смотри рисунок).

Контактная система зажигания, применяемая на классических моделях «ВАЗовских» автомобилей, может быть двух типов: генераторной и батарейной. Отличие данных систем заключается в наличии у одной из них автономного источника питания (батарейная), что позволяет использовать электроприборы при неработающем двигателе.

В основу работы контактной группы замка зажигания положен следующий принцип. Поворотом ключа замыкается электрическая цепь от «-» клеммы аккумуляторной батареи через катушку зажигания на клемму «+» АКБ. Ток, проходящий через катушку, преобразуется в импульс высокого напряжения, генерирующий искровой разряд на электроде свечи зажигания. Следовательно, поворотом ключа инициируется пуск силового агрегата автомобиля. Включение других электрических цепей, обеспечивающих функционирование элементов электрического оборудования транспортного средства, производится установкой ключа зажигания в соответствующие положения, обуславливающие замыкание определенных групп контактов.

В зависимости от модели автомобиля одним и тем же позициям ключа в замке зажигания могут соответствовать разные группы контактов, а, следовательно, и разные режимы работы электрооборудования. Возможен вариант, при котором подача напряжения осуществляется в момент установки ключа в замок зажигания, то есть сам ключ замыкает цепь, подающую питающее напряжение. Подобным образом организовано функционирование противоугонных и сигнализационных систем, устройств, блокирующих двери автомобиля и т.д.

Замена контактной группы замка

Контактная группа замка зажигания – элемент, подвергающийся воздействию высоких температур, особенно в момент пуска силового агрегата транспортного средства. Происходит это в результате роста температуры проводника электропровода (вследствие резких скачков напряжения), провоцирующего выгорание изоляционного материала контактной группы.

Установка дополнительного разгрузочного реле, частично снимающего нагрузку в момент пуска двигателя, способно обезопасить контактную группу от возникновения дефекта, описанного выше. Тем не менее, явление это достаточно распространено среди «ВАЗовской» «классики». И единственным решением проблемы, гарантирующим дальнейшую бесперебойную эксплуатацию системы зажигания, является замена контактной группы.

Процесс замены контактной группы достаточно прост, причем это в равной степени относится и к техническим особенностям процедуры, и к обеспечению инструментом и обладанию навыками ремонта. Основным моментом, требующим определенного внимания и скрупулезности, является соблюдение схемы подключения контактов. Она должна быть абсолютно идентична старой. Кроме того, информация о схеме подключения размещена в эксплуатационной инструкции автомобиля.

Итак, меняем выгоревшую контактную группу замка зажигания:

Отключаем клеммы аккумуляторной батареи.
Откручиваем винты крепления пластикового кожуха рулевой колонки и снимаем его.
Откручиваем винты (2 штуки), фиксирующие замок.
Устанавливаем ключ в замке зажигания в положение «0», обеспечивающее отключение противоугонного устройства.
При отключении замка от сети помечаем контакты проводов.
Сняв стопорное кольцо, отсоединяем контактную группу от замка и производим ее замену.
Сборка и установка замка на штатное место выполняется в порядке,обратном вышеописанному.

Видео — Как поменять замок зажигания на ВАЗ 2110-2112

После сборки и установки замка зажигания рекомендуется проверить свободу поворота ключа, а также четкость его фиксации в определенных положениях. При помощи шила отключаем кнопку фиксатора и вынимаем замок.

Подключение проводов замка зажигания ваз 2107 – АвтоТоп

2. Поворачиваем ключ в горизонтальное положение, положение «0» (фото 2).

3. Откручиваем 5 крепежных винтов пластмассового кожуха рулевой колонки (фото 3)

Ключевым элементом автомобиля является замок зажигания ЗЗ, на который возложена задача управления системой электрооборудования. Главное назначение замка зажигания на ВАЗ 2107 — это запуск двигателя. Кроме того, если неисправен этот элемент на автомобиле, то работать не будут дворники, печка, обогрев заднего стекла, а также ближний и дальний свет. При выходе из строя, понадобится замена замка зажигания ВАЗ 2107, что вполне реально сделать самостоятельно, соблюдая инструкцию.

Устройство замка зажигания на ВАЗ 2107

Замком зажигания называется цилиндрическая деталь, которая состоит из замыкающих и размыкающих контактов внутри. С торцевой стороны выключатель зажигания имеет углубление для вставки ключа. Второй конец цилиндрического корпуса имеет колодку с контактами для подключения штекера с электропроводкой. Все ключи имеют универсальную конструкцию, поэтому подходят исключительно для «своих» замков.

Боковая часть корпуса имеет выступ, главным назначением которого является блокирование руля в одном положении. Эта блокировка включается автоматически сразу после извлечения ключа из выключателя зажигания. Внутри деталь состоит из двух частей — это личинка, в которую входит ключ зажигания, а также контактная группа. Прокручивание личинки приводит к замыканию и размыканию контактов.

На инжекторных и карбюраторных моделях ВАЗ 2107 используются одинаковой конструкции замки зажигания.

Личинка

Личинкой называется внутренняя деталь, в которую вставляется ключ, и которая с ним взаимодействует. Этот элемент в конструкции замка имеет подвижный запорный палец, который перемещается при вращении ключа по направлению движения часовой стрелки. Когда ключ поворачивается в замке в противоположную сторону (выключается зажигание), то происходит выдвигание пальца.

Когда владелец авто покидает транспортное средство, извлекая из замка ключ, то палец входит в специальное углубление рулевой колонки, блокируя руль от вращения в одном положении. Это противоугонная система, которая исключает возможность угона автомобиля без ключа. Если выходит из строя личинка, то ее можно отдельно заменить, без контактной группы, но с использованием нового ключа. Для замены понадобится демонтировать замок и снять личинку.

Контактный разъем

Контактная группа замка зажигания ВАЗ 2107 (нижняя часть) состоит из двух элементов. Первый элемент представляет собой подвижный диск, на которой находятся токопроводящие пластины. Вторая часть — это колодка с контактами в виде выступов, которые соединяются с токопроводящими пластинами.

Подвижная пластина приводится в движение от личинки замка при повороте ключа. Неподвижная пластина с наружной стороны имеет выступы — клеммы, за счет которых происходит подключение питающих проводов. Чтобы подключить провода к ЗЗ, используется пластиковая колодка или фишка. Такое подключение к замку называется быстросъемным.

Схема подключения

Схема подключения замка зажигания ВАЗ 2107 реализована на использовании пластиковой фишки, которая подсоединяется к контактам неподвижной пластины с обратной стороны механизма. В фишке подключаются провода разного цвета, которые отвечают за работу электроприборов на автомобиле. Рассмотрим, что представляет собой схема подключения проводов к замку зажигания ВАЗ 2107. На этой фишке имеются цифровые обозначения. К каждому штекеру подключаются провода разных цветов, о назначении которых узнаем далее.

Красный провод под номером «50» отвечает за подачу питания на реле стартера.
Контакт «15», к которому подведен двойной голубой провод с черной полосой — отвечает за подачу питания на отопитель, зажигание и приборы передней панели.
Контакт «30» с розовым проводом на фишке — это плюсовой контакт, идущий от аккумулятора.
Контакт «30/1» с коричневым проводом — это положительное питание, посредством которого работают электроприборы.
Контакт «1NT» — имеет черный двойной провод на фишке, и отвечает за работу тормозных фонарей габаритов.

Ниже приведена схема распиновки замка зажигания автомобиля ВАЗ 2107 карбюраторного типа. Инжекторные модели ВАЗ-2107 имеют аналогичную схему, только к контакту 1NT подсоединен розовый двойной провод с черной полосой. Этот провод также дополнительно отвечает за подачу питания на бензонасос.

Когда необходима замена замка

Ремонт замка зажигания на ВАЗ 2107 необходимо проводить сразу после возникновения его неисправности. Чтобы отремонтировать деталь, ее понадобится демонтировать с автомобиля. Для этого имеется алгоритм действий. Перед тем, как снять замок с семерки и отремонтировать его, заменить полностью или отдельные механизмы, необходимо разобраться с видами возникающих поломок.

Не поворачивается в замке ключ или заедает — это может быть связано с возникновением дефекта на ключе или отсутствием смазки внутри выключателя. Если не поворачивается ключ, то необходимо проверить его состояние. Рекомендуется воспользоваться запасным ключом, что позволит удостовериться в причине неисправности. Если и со вторым ключом заедания не подходят, тогда причина в механизме личинки. Необходимо смазать внутреннюю часть личинки, воспользовавшись для этого силиконовой смазкой. Если и это не поможет, тогда замок следует демонтировать и заменить полностью или только личинку.
При повороте ключа не включаются электроприборы — если при повороте ключа не загораются лампочки на приборке, то первым делом надо убедиться в исправности аккумулятора. Если АКБ исправен и питание поступает на фишку, значит причину нужно искать в конструкции замка. Обычно неработоспособность приборов связана с подгоранием контактов. Исправить ситуацию легко, но для этого понадобится снимать ЗЗ и разбирать его. Нагар на контактах (контактная группа) можно удалить мелкозернистой наждачной бумагой. Еще необходимо убедиться, что наконечники проводов плотно соединяются с контактами на пластине.
Не крутится стартер — если при попытке запуска двигателя, отсутствует звук работы стартера, то первоначально надо проверить контакт в ЗЗ, который отвечает за подачу питания на пусковой механизм. Если контакт подгорел, то его следует зачистить, а в случае повреждения, следует заменить контактную группу.
Не работают световые приборы — такая неисправность также может быть связана с неисправностью в замке. Чтобы убедиться, что причина в ЗЗ, необходимо разобрать его, и произвести проверку.

Выключатель зажигания подлежит замене в случае неисправности личинки и контактной группы. Обычно если из строя выходит личинка, то она меняется отдельно без контактной группы. Аналогично происходит замена контактной группы в случае износа или истирания контактов.

Демонтаж замка зажигания

Если возникла необходимость ремонта или замены выключателя зажигания ВАЗ 2107, то его необходимо для начала снять. Как снять замок зажигания на ВАЗ 2107 — это распространенный вопрос, так как с демонтажем этого элемента возникают трудности. Чтобы это сделать, понадобится действовать по следующей инструкции:

Отсоединить от минусового контакта аккумулятора клемму.
Установить в замок зажигания ключ, и повернуть в положение «Выключено». Ключ остается в устройстве, иначе демонтировать его не получится.
Вывинчивается 5 крепежных винтов, которые находятся внутри пластикового кожуха, закрывающего выключатель. После этого пластиковый чехол следует демонтировать.
Выкрутить винты крепления устройства к кронштейну.
Используя тонкую шлицевую отвертку, следует нажать на фиксатор.
Потянуть деталь на себя, подталкивая сзади за пластиковую фишку.
Вытащить замок, отсоединив предварительно контактную фишку с проводами.

Далее производится ремонт или замена составных частей выключателя. Установка устройства выполняется в порядке обратном снятию. Трудностей с демонтажем возникнуть не должно, и на замену обычно уходит не более 30 минут.

При установке нового механизма необходимо обязательно смазать личинку, вращающиеся элементы контактной фишки. Эксплуатировать транспортное средство с неисправным замком также опасно, как и ездить с неработающим генератором.

Устройство замка зажигания ВАЗ 2107

Неисправности замка зажигания ВАЗ 2107

Замена контактной группы замка зажигания ВАЗ 2107

Из инструментов понадобится шило или тонкая плоская отвертка. Порядок действий следующий:

Отключить провод “массы” от аккумулятора.
Повернуть ключ вертикально (в положение “0”).
Выкрутить винты крепления пластмассового кожуха, закрывающего рулевую колонку.
Снять кожух.
Отстыковать клеммы проводов, идущих к контактной группе замка зажигания.

голубой с черной полосой на клемму 15;
коричневый на клемму 30/1;
розовый на клемму 30;
красный (пурпурный) на клемму 50;
черный на клемму INT.

Схема соединения проводов также указана на коробке.

Шилом или отверткой поддеть и снять стопорное кольцо, удерживающее контактную группу в корпусе замка зажигания (операция это неудобная и без наличия определенного опыта выполнить ее иногда непросто).
Вытащить старую контактную группу.
Вставить новую контактную группу.

Установить стопорное кольцо в паз корпуса.
Подключить провода к выводом контактной группы.
Установит кожух на рулевую колонку и закрутить винты крепления.
Подключить к аккумулятору провод “массы”.
Проверить работоспособность замка.

На этом замена контактной группы завершена и машина готова к эксплуатации.

Замена замка зажигания ВАЗ 2107

Отключить “массу” от аккумулятора (если этого не сделать, вероятность короткого замыкания при демонтаже замка будет 100-процентной).
Выставить замок в положение “0”.
Открутить винты кожуха рулевой колонки.
Демонтировать кожух рулевой колонки.
Открутить два болта крепления замка зажигания.
Через технологическое отверстие в месте крепления замка нажать фиксатор, удерживающий корпус замка, и вытолкнуть замок с места установки.
Отсоединить провода, идущие к контактной группе замка зажигания.
Если необходимо поменять только механическую часть замка, отверткой вытащить стопорное кольцо, демонтировать контактную группу и переставить ее в новый замок.
Установить новый замок на посадочное место.
Закрутить болты крепления замка зажигания.
Присоединить провода к контактам замка зажигания в соответствии со схемой подключения.
Установить защитный (декоративный) чехол рулевой колонки.
Закрутить болты крепления защитного чехла.
Подключить провод “массы” к АКБ.
Убедиться в работоспособности замка зажигания.

Операция по демонтажу замка зажигания достаточно проста. Поэтому рекомендуется снимать его целиком и для проведения замены одной лишь контактной группы. Это сильно облегчает демонтаж и установку стопорного кольца, удерживающего контактную группу зажигания.

Замена замка зажигания на ваз 2107 с видео снятия и установки

Автор Александр Орда На чтение 4 мин. Просмотров 84 Опубликовано 15.01.2016

В модели ВАЗ 2107 замок зажигания нередко выходит из строя. Если вы решили завести автомобиль, но панель с приборами не загорается или не слышно работу стартера, потребуется замена замка зажигания или одной из его составляющих. Ремонт этого механизма несложный, и сделать его можно без привлечения специалистов автосервиса.

Наиболее распространённые причины поломки замка зажигания

В седьмой модели ВАЗа замок зажигания состоит из двух основных частей:

механической, куда вставляется ключ;
контактной группы, к которой присоединяются провода.

Чаще всего механическая часть замка требует замены после попытки угона или заклинивания. При потере ключей также потребуется приобрести новую «секретку». Неисправность контактной группы возникает из-за короткого замыкания, нарушения изоляции или окисления контактов.

Каждый автолюбитель должен знать, как устроен замок зажигания, уметь проводить разборку и диагностировать неисправность этого узла. Если понимать схему подключения и конструкцию запчасти, можно быстро устранить неисправность даже в дороге. Для ремонта не требуются особые навыки или профессиональный инструмент.

Когда надо заменить

Выявить неисправность механической части довольно легко. Необходимо просто внешне осмотреть деталь на наличие трещин или деформации. Если при вращении ключа происходит заклинивание или резкие скачки, механизму требуется замена.

Диагностика контактной группы требует контрольного прибора, который покажет наличие напряжения на стартере при включённом зажигании. Если такого устройства нет, можно использовать обычную «контрольку» — лампочку с двумя отходящими проводами. Если при повороте ключа до упора лампа не загорается, значит, сигнал не поступает и контактная группа не работает. Следовательно, механизм надо менять.

Совет: При поломке одной из деталей замка зажигания лучше приобрести сразу весь комплект, так как у некоторых производителей могут отличаться соединительные разъёмы комплектующих.

Как менять

После диагностики приступаем к снятию и замене.

Необходимые инструменты

При обнаружении поломки в замке потребуется приготовить следующие инструменты для разборки:

плоская отвёртка;
крестовая отвёртка;
шило.

Как осуществить снятие (пошагово с фото)

Все элементы механизма соединяются между собой с помощью обычных болтов, которые снимаются без применения грубой физической силы. Порядок снятия старого замка следующий:

Отключаем аккумулятор, чтобы в процессе работы случайно не замкнуть провода.
Вставляем ключ в замок и поворачиваем его на 90 градусов. При таком положении рулевой вал заблокируется и не будет мешать демонтажу.
Перед разборкой устройства поворачиваем ключ в замке зажигания на 90 градусов
Для снятия пластмассового кожуха откручиваем 5 болтов, которые соединяют верхнюю и нижнюю часть.
Аккуратно снимаем обе части кожуха.
После откручивания болтов обе части кожуха легко снимаются с кронштейна
Откручиваем два винта, которые удерживают замок. Они расположены по обе стороны от переключателя.
Для демонтажа замка зажигания нужно открутить два болта крепления
Отсоединяем провода с контактной группы зажигания.
В плоское отверстие на кронштейне вставляем шило и нажимаем на защёлку, чтобы отодвинуть фиксатор.
Снимаем болт крепления и шилом через плоское отверстие надавливаем на фиксатор
Поддеваем механизм плоской отвёрткой и снимаем его с кронштейна.
После снятия болтов и отжима фиксатора замок зажигания легко вытягивается наружу

Проверка и ремонт контактной группы, установка и подключение нового замка

Если вы решили заменить лишь контактную группу, то потребуется откинуть плоской отвёрткой кольцо – и деталь отсоединится. При установке новых контактов необходимо расположить паз на секретную часть, чтобы произошло небольшое зацепление. После этого зажимаем всё пружинным кольцом.

Установка нового замка проходит следующим образом:

Вставляем ключ и поворачиваем его на метку «0».
Зажимаем фиксатор и одновременно вставляем выключатель в кронштейн.
Подключаем провода согласно схеме.
Подключаем провода по цветам, как обозначено на схеме
Устанавливаем две части кожуха и скрепляем их болтами.

Совет: При подключении контактов важно использовать правильную схему. Если соединить разные полюса, то проводку может замкнуть, что приведёт к поломке электроприборов.

Видео по замене на ВАЗ 2107

Если в процессе эксплуатации автомобиля у вас начал заклинивать замок зажигания или не всегда срабатывает питание при повороте ключа, необходимо заменить устройство на новое. Это можно сделать самостоятельно, достаточно лишь изучить схему подключения и подготовить инструмент. Замена контактной группы не займёт много времени и может быть сделана даже начинающими автолюбителями.

Оцените статью: Поделитесь с друзьями!

Замок зажигания ВАЗ-2106: проверка, снятие и установка

При включении зажигания на «шестерку» может возникнуть масса проблем. Это окисление проводов, заклинивание личинок и многое другое. Чтобы разобраться с этим, нужно знать, как снимать и подсоединять ключ зажигания ВАЗ-2106. В принципе, ничего сложного нет, сейчас вы убедитесь в этом сами.

Подготовительные работы

Перед тем, как приступить непосредственно к снятию выключателя зажигания, необходимо выполнить ряд действий.Первым делом нужно отключить «минусовую» батарею. Таким образом, все электрические системы будут обесточены, и можно смело приступать к работам. После этого желательно снять кожухи на рулевой колонке. Сделать это несложно — достаточно иметь отвертку и приложить немного усилий.

После демонтажа кожуха желательно очистить поверхность замка от различного рода загрязнений. Если присмотреться, можно найти обвязку обвязки.Его необходимо отключить от контактов замка зажигания ВАЗ. Все работы нужно выполнять аккуратно, чтобы не повредить проводку. Что касается прибора, нам понадобится только плоская и крестовая отвертка, а также мультиметр для проверки работоспособности устройства. А теперь можно переходить непосредственно к снятию устройства.

Замок зажигания ВАЗ-2106: разборка

После всех подготовительных работ можно переходить к самой ответственной части. Для этого нам нужно вставить ключ в замок зажигания и повернуть его в положение «0».Далее нам нужно разблокировать руль: противоугонное устройство включено, следовательно, нужно повернуть руль влево и вправо вместе с ключом, после чего он выключится.

Берем крестовую отвертку и откручиваем крепеж к кронштейну. Есть два винта: один с одной стороны замка, другой — с другой. После того, как мы откручиваем винты, мы увидим фиксатор замка в кронштейне. Для получения устройства необходимо сбросить замок и вытащить ключ зажигания ВАЗ-2106 вручную.На этом работу можно считать завершенной. Далее нам нужно разобраться с электрической схемой, найти и устранить неисправности в проводке, ведь именно там они чаще всего возникают. Для этого воспользуемся заранее подготовленным мультиметром.

Схема и проверка замка

Прежде всего, необходимо разобраться в проводке. В принципе, ничего особенно сложного здесь нет. Когда ключ находится в первом положении, активируется контакт, называемый 30-INT. Он отвечает за освещение, дворники, омыватели.Также в этом положении активирован контакт 30 / 1-15. Подогреватель, обогрев заднего стекла, повороты включаются от цепей, обмотка генератора находится под напряжением и т. Д. Клапан карбюратора и система зажигания также готовы к работе.

Что касается маркировки, то ее видно на проводке. Он также схематично изображен в замке. Для проверки контактной группы необходимо использовать омметр. Стилус устройства подключается к выводам контактов зажигания. Таким образом, коммутация проверена.Если все в порядке, то в положениях ключа 1, 2, 3 сопротивление на омметре не должно быть выше нуля. Если что-то не так, оно растет. Также стоит отметить, что при возникновении проблем необходимо заменить контактную группу. Вот схема замка зажигания ВАЗ-2106, и как уже отмечалось выше, ничего сложного здесь нет.

Замена замка зажигания ВАЗ-2106

Если неисправность скрыта в контактной группе, то ее необходимо заменить.

Это можно сделать следующим образом.В корпусе замка зажигания есть специальный паз. С помощью отвертки делаем это и вытаскиваем стопорное кольцо. После этого без каких-либо усилий мы можем извлечь контактную группу. Если на нем есть видимые дефекты, то сразу выбрасывают. Если есть загрязнения, то их можно почистить, а потом еще раз проверить работоспособность. Также есть возможность очистить контакты, которые окисляются во время работы.

Давайте разберемся, как установить новую контактную группу. Для этого нам нужно совместить паз на корпусе замка зажигания с выступом на контактной группе.При этом совмещать бороздки и выступы на концах деталей необходимо. После этого переключатель устанавливается в кронштейн, затем подключаются провода. К клемме «15» подключается синий провод с черными полосами, к «30/1» — коричневый, «30» — розовый, INT — черный, а к «50» — соответственно красный провод.

Вывод

Разобрались, как подключить замок зажигания ВАЗ-2106. Что хочу сказать автолюбителям, так это то, что при заклинивании не обязательно сразу снимать устройство.Например, если это произошло зимой, то вполне вероятно, что причиной стала влага, задержавшаяся в личинках. Эта проблема решается с помощью жидкости ВД-40 или прогрева замка бытовым феном и др. Приборами.

В дополнительном обслуживании выключатель зажигания ВАЗ-2106 не нуждается, но периодически все же необходимо проверять состояние контактов, а также устранять загрязнения. Это поспособствует тому, что он прослужит вам долго и хорошо. Но если беда и случилась, то вы знаете, как сделать тест и поменять замок.

p >>

Электронная схема ВАЗ 2106. Схема электрооборудования Лада Самара. Схема зажигания и системы управления двигателем

Электропроводка ВАЗ 2106 устроена по принципу однопроводности, что означает ситуацию, когда все потребители тока запитаны от автомобиля. В данном случае он выполняет роль второго провода (минус). Соответственно, все электрические компоненты сделаны и подключены к конкретной модели работы.

Особенности электропроводки модели «Классика»

Основные характеристики, которыми обладает электронная почта ВАЗ 2106:

активация электрических цепей непосредственно через замок зажигания;
соединение с АКБ с участием блока предохранителей;
корпусов токопроводящих ключей.

Таким образом, в случае выхода из любой системы, желательно искать прямо с замка зажигания и контактной группы.

Роль этого узла следующая:

управляет системой зажигания автомобиля;
играет противоугонную, в том числе охранную;
позволяет прикрепить неисправный автомобиль с «ДТП».

Причины ремонта замка зажигания

Замок зажигания «Шестерка» имеет 4 режима с разным функционалом:

В режиме «0» можно подавать только проволоку 30 и 30/1. Остальные функции отключены.
Режим «І» дает возможность работать с ходовыми огнями, приводом дворников, двигателем печки.
Режим «II» — в этом случае проводка на ВАЗ 2106 активирует сигналы вращения, приборную панель и систему зажигания.
Положение ключа «III» подает питание на клеммы 30/1 и 30-int. Работает авто стартер.

Замена замка зажигания может потребоваться по нескольким причинам:

Во-первых, реально в случае утери ключей.
Во-вторых, с момента появления личинки замок зажигания подвергается износу, и это сказывается на запуске двигателя.
Кроме того, может быть проблема с контактной группой проводов, которая может привести к.

Совет: Кстати, эту работу несложно провести самостоятельно, хотя цена на услуги автоэлектрика будет не одна. Для выполнения подобных работ заранее подготовьте сиквел и крейцкопф (ну и новый замок зажигания, если нужно).

И состоит из следующих элементов и деталей:

замковый корпус;
;
запорная штанга;
ролик и контактная втулка;
блок.

Проверка работы травера

Как поменять замок

Демонтаж старого узла

Инструкция по самостоятельной замене замка зажигания будет выглядеть примерно так:

выключить аккумулятор;
откручиваем винты крепления пластикового кожуха под рулевой колонкой и снимаем его;
выключить противоугонное устройство, для чего нужно вставить ключ в положение «0»;
требует снятия фиксатора — для этого вставляем прошитое в отверстие и снимаем фиксатор;
после того, как вы сняли замок (см. Видео), настоятельно рекомендуется подивиться контактным проводам, чтобы не перепутать их при обратном подключении;
ставим новый замок в обратном порядке.

Замена контактной группы

Электросхема ВАЗ 2106 спроектирована таким образом, что при необходимости замену контактной группы можно произвести без демонтажа замка зажигания. Однако, если снять ее силой, то поставить обратно почти не удастся. По этой причине нам потребуется выполнить все перечисленные выше операции.

Важно! После снятия фиксатора снимаем стопорное кольцо с его тыльной стороны и устанавливаем новую контактную группу (как на фото).

Приобретать только качественные запчасти рекомендуется, причем лучше это делать у проверенных автосалонов, ведь сегодня в продаже много подделок. Отличительными свойствами оригинального замка зажигания станут такие характеристики:

Корпус отличается аккуратностью, с гладкими краями;
верхняя часть замка плавно роляет;
широкую голограмму невозможно нарушить без ее разрушения;
свободное движение ключа в личинке, без помех.

Что такое бесконтактное зажигание и его преимущества

Еще один интересный вариант тюнинга классических моделей — установка зажигания бесконтактного типа. Однозначно, от такого нововведения автомобиль только выигрывает — двигатель работает равномерно, Исчезли сбои при разгоне автомобиля В холодное время заводить мотор намного проще. Кроме того, есть экономия, связанная с расходом топлива.

Схема проводки на ВАЗ 2106 в этом случае практически идентична: основные отличия — наличие датчика пульса и отсутствие траверсы.Во время работы двигателя датчик вырабатывает импульсы, поступающие на транзисторный ключ.

Уже с ним вырабатываются другие импульсы, характерные для первичной обмотки на катушке. При прерывании вторичная обмотка вырабатывает ток высокого напряжения. С контакта распределителя ток поступает на свечи зажигания в нужной последовательности.

Итак, вы приобретаете прикосновение бесконтактного зажигания к ВАЗу «Классик», которое должно соответствовать по своим характеристикам двигателю автомобиля.Далее нам потребуется схема проводки на ВАЗ 2106.

В комплектации такого зажигания должны быть следующие запчасти:

коммутационный блок;
;
комплект высоковольтной проводки;
свечи зажигания — ДВРМ;
соединительных проводов.

Этапы работы

Для успешной замены зажигания бесконтактным важно придерживаться принципов соблюдения правильной технологии работы.Снимите минусовую клемму с аккумуляторной батареи. Этим действием всегда нужно запускать любые виды электроустановок.

Тут на помощь придет проводка от ВАЗ 2106:

От катушки зажигания отключаем провода и главный высоковольтный провод.
Снимите крышку траверсы.

Ползунок нужно ставить так, чтобы не сбивать его необходимые настройки.
Этикетка на блоке размещается там, где есть прорези в нижней части шасси траверса.
Откручиваем гайку и снимаем старую резину бывшей контактной системы зажигания.
Перед установкой новой системы откройте крышку обновленного траверса и установите бегунок в то же положение, что и на старой резине. Вы можете положить его в блок головки блока.
Сдвиньте этикетку на необходимый уровень и закрутите гайки.

Теперь можно собирать, как подсказывает электросхема ВАЗ 21063 — одета крышка, подключены высоковольтные провода.Можно приступать к демонтажу старой катушки зажигания (о ней говорилось выше).

Устанавливаем новую катушку и доводим до нее очередной отвод высоковольтного провода.
Теперь вставьте все высоковольтные провода на место. Контакт «К» нам понадобится для коричневых проводов новой катушки, а синих проводов пойдут на контакт «b».
Нужно выбрать место для размещения переключателя, чаще это делается в районе бачка омывателя. Укреплен на самостоятельном нанесении.

Замена проводки ВАЗ 2106 произведена, провода можно натянуть изолентой. Осталось запустить двигатель и отрегулировать работу системы зажигания.

Примечание! Если мотор вашей «шестерки» стал работать с перебоями и с перебоями, а также это сопровождалось пропаданием мощности, причина пропуска зажигания может быть легко.

В первую очередь следует обратить внимание на целостность проводки, в том числе высоковольтной, а также исправность других элементов системы зажигания.Свечи зажигания проверяются на отдельном стенде. В некоторых случаях причиной может быть неисправный генератор ВАЗ 2106 и проводка к нему.

В заключение

Как видите, в уходе за электромобилем нет ничего сложного. Важно только грамотно и аккуратно выполнить всю работу. Таким образом вы продлите жизнь своему железному другу. Удачи на дорогах!

Электрооборудование на автомобиле ВАЗ 2106 выполнено по однопроводной схеме — отрицательные выводы источников и потребителей электроэнергии подключены к «массе», выполняющей функцию второго провода.В 90-е годы в схему электрооборудования были внесены небольшие изменения. Итак, теперь на машину установлен один звуковой сигнал без включения, не используются подсветка открытых передних дверей и реле лампы ручного тормоза. Также на автомобиль устанавливаем задний противотуманный фонарь. Систему обогрева заднего стекла можно установить на часть автомобиля. Большинство цепей включены в выключатель зажигания. Всегда включены (независимо от положения ключа в замке зажигания) силовая цепь звуковых сигналов, прикуриватель, стоп-сигнал, плафоны, розетка для переносной лампы, силовая цепь сигнализации и сигнальные огни открытой двери .

Схема

1 — боковые указатели поворота; 2 — кофточки; 3 — внешние фары; 4 — внутренние фары; 5 — звуковые сигналы; б — электродвигатель системы охлаждения двигателя ВАЗ 2106; 7 — Датчик включения электродвигателя вентилятора ВАЗ 2106; 8 — включение звуковых сигналов; 9 — включение электродвигателя вентилятора ВАЗ 2106; 10 — регулятор напряжения ВАЗ 2106; 11 — катушка зажигания ВАЗ 2106; 12 — электродвигатель омывателя лобового стекла; 13 — датчик недостаточного уровня тормозной жидкости; 14 — распределитель зажигания; 15 — электродвигатель стеклоочистителя; 16 — Свечи зажигания ВАЗ 2106; 17 — Датчик контрольной лампы давления масла; 18 — датчик указателя давления масла; 19 — датчик указателя температуры охлаждающей жидкости; 20 — Лампа подкаста; 21 — электромагнитный клапан карбюратора ВАЗ 2106; 22 — Генератор ВАЗ 2106; 23 — Стартер ВАЗ 2106; 24 — аккумуляторная батарея; 25 — Соответствующая лампа заряда аккумулятора; 26 — реле включения ближнего света фар; 27 — Реле включения дальнего света фар ВАЗ 2106; 28 — реле стеклоочистителей; 29 — Блок дополнительных предохранителей; 30 — блок главных предохранителей; 31 — Выключатель заднего фонаря; 32 — Выключатель контрольной лампы стояночного тормоза; 33 — розетка переносной лампы; 34 — Реле-прерыватель индикатора вращения и тревоги; 35 — электродвигатель отопителя; 36 — выключатель стоп-сигнала; 37 — Реле обогрева заднего стекла *; 38 — резистор электродвигателя отопителя; 39 — Лампа освещения широкого ложа; 40 — выключатель наружного освещения; 41 — выключатель обогрева заднего стекла *; 42 — выключатель зажигания; 43 — Выключатель ближнего-дальнего света; 44 — переключатель указателя поворота; 45 — Переключатель звукового сигнала; 46 — выключатель стеклоочистителя; 47 — Выключатель мастера лобового стекла; 48 — Выключатель (регулятор) освещения приборов; 49 — выключатель аварийной сигнализации; 50 — прикуриватель; 51 — выключатель отопителя; 52 — контрольная лампа уровня тормозной жидкости; 53 — Фонарные выключатели сигнализации открытых передних дверей; 54 — Фонари сигнализации открытых передних дверей; 55 — выключатели плафоны, расположенные в стойках передних дверей; 56 — указатель уровня топлива с контрольной лампой резерва топлива; 57 — Указатель температуры охлаждающей жидкости ВАЗ 2106; 58 — указатель давления масла с контрольной лампой; 59 — Тахометр ВАЗ 2106; 60 — контрольная лампа стояночного тормоза; 61 — Лампа заряда АКБ; 62 — Контрольная лампа воздушной заслонки карбюратора; 63 — Спидометр ВАЗ 2106; 64 — контрольная лампа наружного освещения; 65 — Контрольная лампа указателя поворота; 66 — дальний свет фар; 67 — Реле-прерыватель контрольной лампы стояночного тормоза; 68 — Выключатель контрольной лампы воздушной заслонки карбюратора; 69 — часы; 70 — переключатели плафоны, расположенные в стойках задних дверей; 71 — Плафоны; 72 — элемент обогрева заднего стекла *; 73 — лампа освещения багажника; 74 — датчик указателя уровня и запаса топлива; 75 — задние фонари; 76 — Освещение подсветки номерного знака.
* Устанавливается на части автомобилей ВАЗ-2106

Неисправность

Причина неисправности	Метод разработки
*Аккумулятор разряжен*
Автомобиль давно не эксплуатировался	Зарядите аккумулятор с помощью зарядного устройства или другого автомобиля
Неисправный генератор	См. Генератор
Почищен контакт в электрических цепях: Ослаблено крепление проводов на генераторе, блоке предохранителей (предохранитель № 10), клеммах на АКБ, окислены поверхности клемм или штырьков	Сдвинуть окисленные поверхности, подтянуть соединения, заменить перегоревший предохранитель (после проверки цепи, защищенной им)
При выключении зажигания появляется много потребителей электроэнергии (радио, сигнализация, радиостанция и т. Д.)	Уменьшить количество потребителей, работающих от АКБ. При длительной стоянке удаляют магнитолу (как правило, для питания ее памяти требуется значительный ток — несколько десятков миллиампер)
Повреждение изоляции электрических цепей, утечка тока по поверхности аккумуляторной батареи	Проверить ток утечки (не более 0,01 и при выключенных потребителях), очистить поверхность АКБ раствором питьевой соды или аммиачного спирта
Короткое замыкание между пластинами («закипание» электролита, локальный подогрев батареи)	Заменить аккумулятор
В электролите попали соли железа, прочие примеси (ускоренный саморазряд аккумулятора)	Заменить аккумулятор
Сульфатные пластины из-за высокой концентрации кислоты или естественного старения аккумулятора (его контейнера)	Заменить аккумулятор
Низкий уровень электролита	Если не было случаев разбрызгивания электролита, капля дистиллированной воды
Электролит на поверхности аккумулятора
Повышенный уровень электролита	Соберите электролит из банок аккумулятора пипеткой с резиновой грушей
«Закипание» электролита от перезарядки аккумуляторов (высокое напряжение в бортовой сети)	См. Генератор
«Закипание» электролита из-за сильного сульфатирования пластин или их короткого замыкания (напряжение заряда в норме)	Заменить аккумулятор
Трещины на батарейном отсеке, закрытые крышки	Оберните крышки, прочистите вентиляционные отверстия, аккумулятор с трещинами на корпусе Замените

Присутствуют схемы электрооборудования для ВАЗ 2110 1996+ г.V. Для более активных водителей на базе этого двигателя была разработана 16-клапанная версия с бензиновым двигателем рабочим объемом 1,5 л. Обладая мощностью 94 л.с., с двухвинтовой головкой цилиндров, обеспечивающими повышенные показатели мощности (69 кВт) и крутящего момента (130 Н · м), позволяя автомобилю иметь улучшенные динамические качества. Автомобиль, оснащенный таким мотором, имеет индекс ВАЗ 21103, максимальная скорость составляет уже 185 км / ч, а разгон до «сотни» занимает всего 12,5 сек. Эти модификации на дорогах встречаются все чаще, как и 2-литровые 150-сильные версии ВАЗ-21106 STI — достаточно экономичные, выразительные и дорогие.Ведь двигатель Opel X20xEV с двухступенчатой 16-клапанной ГБЦ и системой точечного впрыска позволяет разогнаться до 205 км / ч. С ним стокилометровый барьер преодолевается всего за 9,5 с. Еще есть боевой 240-сильный (!) ВАЗ-21107 «Ралли» 2.0 V16 со специальной трубчатой рамой безопасности, встроенной в кузов. Его максимальная скорость составляет 220 км / ч, а время разгона до 100 км / ч занимает всего 7 с! Но он сделан им, только по заказу спортсменов, и он того стоит — как раллийные иномарки: дорого (22 тысячи долларов).Надо сказать, что некоторые отечественные тюнинговые фирмы создают (даже без использования дорогих импортных комплектующих) вполне удачные скоростные или, наоборот, комфортные версии «десятки», динамика, управляемость которых значительно улучшена во время движения.

Есть полноприводные версии «десятки» спортивной или переплетенной направленности, но они либо экспериментальные, либо малосекторные, а потому дорогие.

Схема соединений системы генератора

1 — аккумуляторная батарея;
2 — генератор;
3 — монтажный блок;
4 — выключатель зажигания;
5 — Индикатор заряда аккумуляторной батареи в комбинации приборов

Подключение стартера — схема

1 — аккумуляторная батарея;
2 — генератор;
3 — стартер;
4 — Замок зажигания

Схема системы зажигания ВАЗ 2110

ВАЗ 2107 — заднеприводный автомобиль, созданный на базе ВАЗ 2105.Это один из представителей так называемой классики. Выпуск его завершен в 2012 году. Выпускается в кузове седан. Схема электрооборудования ВАЗ 2107 немного отличается от схемы ВАЗ 2105.

Многие автовладельцы желают не просто пользоваться автомобилем, но и понимать, как работает та или иная система. Для того, кто ориентирован на электрооборудование 2107, не составит труда найти причину проблемы и самостоятельно провести незначительный ремонт.

Схема электрооборудования ВАЗ 2107 Карбюратор

Электрооборудование автомобиля, схематично изображенное на схеме, называется электрической составляющей. Он графически отображает связи между элементами. Обратите внимание на цвет проводов на схеме, они достаточно точно отражают реальную картину. Это означает, что если провод изображен желтым цветом, значит, скорее всего, он действительно желтый.

Электрооборудование ВАЗ 2107. Системы

Электрощам «Севеньки» однопроводный, корпус играет роль «минуса».Такая схема позволяет использовать меньшее количество проводов и значительно упрощает их монтаж. Электрооборудование ВАЗ 2107 Карбюратор условно делится на следующие системы:

Питание

Данная система представлена генератором и аккумулятором. Он отвечает за питание всех электроприборов и электронных устройств автомобиля.

Генератор

При включенном двигателе электроприборы питаются от генератора переменного тока.Генераторы на ВАЗ 2107 выпускались в двух модификациях с шильдиками 372.3701 и 9412.3701. Последняя модель является улучшенной, так как имеет блок выпрямителя, защищенный пластиковым коробом, крыльчатка расположена внутри, уменьшены размеры контактных колец, значительно снижен износ деталей.

Аккумуляторная батарея

Аккумулятор отвечает за питание всех устройств при выключенном двигателе. Также обеспечивает движение при выходе из строя генератора, если заряда достаточно.При выборе аккумулятора важно учитывать тип двигателя (карбюраторный или инжекторный), так как характеристики аккумулятора для этих типов двигателей различаются.

Пуск двигателя

Система запуска двигателя состоит из двух элементов — стартера и замка зажигания.

Стартер

Это устройство, работающее от электричества и отвечающее за запуск двигателя. Он работает так: вращает вал по возрастанию, при этом скорость вращения недостаточна для запуска.Стартеры в разных моделях ВАЗ 2107 имеют некоторые отличия, поэтому нужно внимательно относиться к покупке нового агрегата, если старый пришел в негодность. Покупать нужно именно ту модель, которая шла в комплекте автомобиля от производителя.

Зажигание

Данная система представляет собой совокупность устройств, которые в процессе взаимодействия обеспечивают возникновение искры, воспламеняющей топливо в двигателе внутреннего сгорания. Он представлен тремя основными элементами — замком зажигания (или выключателем), катушкой и свечами и многими дополнительными.

Замок зажигания

Служит для подачи тока в систему зажигания и отключения ее от электричества. Выполнен в виде замка со специальным ключом. Система проста — если ключ вставить в замок и повернуть, контакты замыкаются и зажигание включается, а при высыхании ключа контакты блокируются и система обесточивается.

Свечи

Это специальные устройства для розжига топлива. В двигателях, работающих на бензине, они искровые.Между электродами свечи возникает очень высокое напряжение (десятки тысяч вольт) в результате электрического разряда, который обеспечивает зажигание.

Катушка

Это устройство, которое преобразует ток низкого напряжения, идущий от аккумулятора или генератора, в ток высокого напряжения и передает его на свечи. Это важный элемент системы зажигания, который не может довести двигатель до рабочего состояния.

Освещение и сигнализация

У машины есть внешнее освещение и те, которые отвечают за свет в салоне.Система освещения представлена следующими элементами — блок-фарами, задними фонарями, лампой под капотом, освещением салона, лампой, подсвечивающей номерной знак. Также система включает в себя монтажный блок и выключатели освещения.

Устройства управления

Приборная панель автомобиля оборудована шкалами, по которым можно определить правильность работы всех систем автомобиля и выявить неисправности. Показания этих устройств обязан уметь прочитать даже неопытный автолюбитель.Даже если вы совсем не потренируетесь в устройстве станка, прочтите инструкцию и научитесь читать показания приборов на панели, это не только упростит вам жизнь, но и избавит от лишних трат, ведь если вы не отреагируете Из-за ошибки в работе какого-либо элемента электрика вам в дальнейшем придется производить дорогостоящий ремонт.

Дополнительные устройства

Это электронные устройства, без которых может работать машина. К ним относятся очиститель стекол, окон, стеклоомыватели и фары, прикуриватель и тому подобное.Некоторые автолюбители начинают свою классику с различных дополнительных опций, например, устанавливают дополнительную светодиодную подсветку, настраивают приборную панель. Это позволяет сделать даже простую недорогую машину стильной и современной.

Электрооборудование ВАЗ 2107 будет вам справочником, если вы планируете самостоятельно ремонтировать электрику автомобиля. На нем подробно показаны приборы, провода промаркированы по цвету и выявят проблему в эксплуатации и устранят ее даже новичку в вопросе электрики.Если вы все еще не уверены в своих силах, то доверьте работу опытному автоэлектрику и тогда вы будете уверены.

Электрические схемы ВАЗ 2101 и 2102 несколько отличаются от схемы ВАЗ 21011 и 21013, для этого мы разместили несколько схем для лучшего ознакомления, с подробным обозначением всех узлов.

1. Фары
2. Пинтарники
3. Указатели боковых поворотов
4. Аккумулятор
5.Реле контрольной лампы заряда аккумулятора
6. Генератор
7. Стартер
8. Освещение Системное освещение
9. Свечи
10. Датчик контроля давления масла
11. Датчик индикатора охлаждающей жидкости
12. Звуковые предупреждающие сигналы
13. Распределитель зажигания или трамблер
14. Очиститель лобового стекла Elvigator
15. Датчик аварийного падения уровня тормозной жидкости
16. Катушка зажигания или бабина
17.Регулятор напряжения
18. Выключатель очистителя лобового стекла находится в насосе омывателя
19. Обогреватель салона Elvigator
20. Лампа освещения Бардац
21. Удлинитель резистора, нагреватель салона автомобиля Elvigator
22. Розетка для переноски
23. Выключатель ручного тормоза
24. Выключатель стоп-сигнала
25. Уровень проблем с реле
26. Выключатель обратного света
27. Предохранитель
28. Реле ручного тормоза
29.Реле очистителя лобового стекла
30. РЕЖИМЫ РЕЖИМОВ СОВМЕСТИМЫХ РЕЖИМОВ
31. Прикуриватель
32. Плафимон освещения Выключатель находится в стойках задних дверей
33. Выключатели освещения автомобильного освещения, расположенные в стойках передних дверей.
34. Плафоны
35. Замок или выключатель зажигания
36. Комбинация приборов
37. Указатель температуры охлаждающей жидкости
38. Дальний свет фар
39.Наружное освещение
40. Поворотные указатели поворота
41. Проверка заряда аккумулятора
42. Проверка давления моторного масла автомобиля
43. Управление ручным тормозом и уровень тормозной жидкости
44. Указатель уровня бензина в баке автомобиля
45. Контроль предельного запаса топлива
46. Светильник приборный комбинированный
47. Выключатель звукового предупредительного сигнала
48. Выключатель фар
49. Переключатель указателей поворота
50.Выключатель наружного освещения
51. Переключатель приборной панели
52. Выключатель очистителя лобового стекла
53. Датчик индикации уровня и запаса топлива в баке автомобиля
54. Лампа освещения багажного отделения
55. Фонари задние
56. Освещение Освещение Освещение
57. Освещение задней части автомобиля
58. Заглушки колодок задней балки проводов, конструктивное расположение на ВАЗ 2102
59. Освещение потолка задней части автомобиля ВАЗ 2102

Установка зажигания (инструкция и схема).Как выставить зажигание на ВАЗ 2107

В этой статье будет рассказано о том, как на ВАЗ 2107 устанавливается зажигание. Этот автомобиль может быть установлен как с бесконтактной, так и с контактной системой зажигания. Независимо от того, какая конструкция системы установлена в автомобиле, все работы практически идентичны. Внешний вид и привод трамбовки БСЗ и контакта одинаковые, с той лишь разницей, что в первом случае вместо механического прерывателя используется датчик Холла. Также разница в силовом проводе, который подключается к трамблеру.

Замена тумблера

Чтобы произвести полную замену трамблера на автомобиле ВАЗ 2107, нужно использовать всего один инструмент — ключ на «13». Сначала отсоедините от крышки все провода, идущие к свечам зажигания. Между карбюратором и трамблером проложен шланг для нормального функционирования опережения зажигания. К распределителю зажигания идет небольшой жгут проводов. Он подключается к нему с помощью планшета. После этого откручиваем гайку, которой корпус трамплина крепится к блоку ДВС.

Сделайте это с помощью ключа на «13». Снимите шайбу и пластину. Слегка подтянув вверх, можно снять корпус тумблера с места. Стоимость нового клапана для автомобиля ВАЗ 2107, как и для всей классической серии, около 800 рублей. В том случае, если вместо классического планируется установить бесконтактное зажигание ВАЗ 2107, придется потратить около двух тысяч рублей. Это средняя стоимость набора магазинов.

Для чего нужна корректировка?

Какое время зажигания знают все.Этот параметр системы необходимо время от времени корректировать на любом автомобиле, оснащенном классической системой зажигания. Это сделано для снижения расхода бензина, увеличения ресурса двигателя внутреннего сгорания, а также для достижения наилучших характеристик динамики и разгона автомобиля.

Все процедуры можно разделить на несколько этапов. Сначала корректируется угол наклона контактной группы в «закрытом» положении. Во-вторых, только после этого можно начинать работу со свинцом до зажигания.Фиксация находится в наиболее приемлемом положении. На ВАЗ 2107 установка зажигания еще не окончена, необходимо произвести регулировки.

Настройка параметров

Выполнив все эти действия, необходимо выполнить пробный запуск для более точного контроля и регулировки. В том случае, если вдруг возникли какие-то неполадки при работе двигателя. Величину угла контактной группы в «закрытом» положении можно определить по величине зазора группы.Это крайне необходимо делать в тумблерах, которые используются в контактных и транзисторных системах зажигания. А вот бесконтактное зажигание ВАЗ 2107 в таких регулировках не нуждается.

Регулировка контактной группы

Итак, теперь подробнее о том, как правильно настроить систему зажигания на шестерке. Сначала снимаем крышку с трамблера. Используя ключ с храповым механизмом, вы должны провернуть коленчатый вал до тех пор, пока не заметите, что расстояние между контактами прерывателя находится на максимальном значении.Фиксация контактной группы производится двумя маленькими болтами, для регулировки их нужно немного ослабить. Если есть бесконтактное зажигание ВАЗ 2107, то нужно только установить угол опережения.

Лучше делать это ключом, а не отверткой. Как правило, эти болты затягиваются очень сильно, поэтому вы скорее повредите их головки. Для правильной настройки вам понадобится зонд толщиной 0,44 мм. Установите его между контактами и зафиксируйте положение прерывателя.Для этого затяните оба болта. С помощью этой процедуры можно добиться желаемого угла, при котором контактная группа замыкается.

Угол замкнутого контура

Для ВАЗ 2107 и аналогичных моделей наиболее подходящий угол — 55 градусов. Погрешность не должна быть больше трех градусов. После того, как угол закрытого состояния отрегулирован, необходимо перейти к следующему шагу. Распределитель следует устанавливать таким образом, чтобы угол опережения зажигания был идеальным. Обратите внимание, что лучше всего устанавливать угол опережения на двигателях со значительным износом на четвертом цилиндре.Регулировка первого цилиндра возможна только на новых двигателях или после капитального ремонта.

Опережение зажигания

Регулировку, конечно, можно и на слух, но это не очень правильно. Необходимо правильно выставить угол опережения зажигания ВАЗ 2107, чтобы снизить расход топлива и увеличить ресурс двигателя. Перед проведением регулировок необходимо снять шланг с вакуумного корректора. Отверстие в корректоре заглушено. Прогрейте двигатель до рабочей температуры, чтобы поддерживать нормальные обороты холостого хода.Заглушите двигатель и открутите гайку крепления корпуса распределителя.

Настройка стробоскопа

Строб должен быть подключен к плюсу и минусу батареи. Емкостной датчик установлен на армированной трубе цилиндра, по которой осуществляется регулировка. Теперь о том, как на ВАЗ 2107 устанавливается зажигание. От стробоскопа исходит излучение света. Луч его необходимо направить на шкив коленчатого вала. Для правильной настройки зажигания необходимо установить корпус трамблера в такое положение, чтобы стробоскоп, луч которого параллелен метке на крышке газораспределительного механизма, при метке на шкиве коленчатого вала соскользнул. напротив.

Обратите внимание, что после завершения настройки вам все равно нужно будет проверить правильность на треке. Для достижения необходимого угла опережения зажигания потребуется повернуть весь корпус распределителя в нужном направлении. Найдя нужное положение, зафиксируйте гайкой. Аналогично устанавливается бесконтактное зажигание ВАЗ 2107, точно так же регулируется момент опережения.

Как проверить правильность настроек на ходу

Чтобы убедиться, что все работы выполнены правильно, нужно выйти на трассу.Прогрейте машину и разгоните ее на ровной дороге до 50 км / ч. При этом необходимо включить четвертую скорость и двигаться равномерно. Резко нажмите на педаль акселератора. Должен быть короткий (около двух секунд, не более) стук, который переходит в детонацию. При этом машина должна постепенно увеличивать скорость. На ВАЗ 2107 зажигание можно считать полным, если были соблюдены все условия.

В том случае, если вы не слышите детонационный стук, нужно повернуть корпус переключателя против часовой стрелки (максимум на одно деление).И наоборот, если удары продолжаются более 2 секунд, поверните корпус по часовой стрелке максимум на одно деление. Если на дорожных испытаниях вы убедились, что положение корпуса распределителя изменилось намного больше, чем было задано при настройке с помощью стробоскопа, то можно судить только о наличии поломки в ДВС.

Что нужно учитывать?

Конечно, такие симптомы могут быть спровоцированы неправильной смесью в карбюраторе.Перед установкой зажигания на ВАЗ 2107 нужно убедиться, что все системы работают стабильно. Также возможно, что регулятор вакуума в переключателе работает некорректно. Не исключено, что подшипники и втулки распределителя зажигания имеют очень большой износ.

Если регулировка правильная, неисправностей не обнаружено, то вы сами убедитесь, что запуск мотора и его работа будут максимально стабильными. Существенно улучшается динамика автомобиля, становится меньше расход, в несколько раз увеличивается ресурс двигателя.Следовательно, правильная регулировка угла опережения зажигания позволит как можно реже ремонтировать двигатель и его системы. А схема зажигания ВАЗ 2107 простая, идентичная применяемой на всех классических моделях.

выключатель зажигания. Устройство, принцип действия, правила установки, система зажигания, преимущества, недостатки и особенности эксплуатации

Работа выключателя зажигания (ЗЗ) в автомобиле Лада-Калина неслышна и малозаметна.Он не участвует в приготовлении рабочей смеси, не влияет на скорость движения и не способен продлить срок службы двигателя. Как правило, о нем забывают сразу после запуска силового агрегата. Однако любое повреждение замка, механического или электрического, делает невозможным дальнейшее использование транспортного средства. Это просто невозможно получить. Поэтому необходимо иметь хотя бы минимальные знания об устройстве замка зажигания Калина, наиболее распространенных неисправностях и способах их устранения.

Общая информация

Назначение Kalina ZZ ничем не отличается от других автомобилей — включение зажигания и управление стартером двигателя. Он оборудован механической блокировкой и защитой от повторного пуска стартера без выключения зажигания. Это защищает коронку маховика и изгиб от случайного поворота ключа. Также есть электронная защита в виде иммобилайзера, антенна которого интегрирована в.

Замок зажигания Kalina имеет 3 положения, каждое из которых указано в таблице.

3

52 система зажигания

52 одна автомобиль, ближний и дальний свет, отопитель, омыватель и дворники, указатели поворотов, бензонасос.

Положение	Потребители
0	Габаритные огни, магнитола, сигнализация, стоп-сигнал, лампа
2	Стартер

Шпонку можно вынуть только в нулевом положении.Чтобы не забыть его в замке, при выключенном двигателе предусмотрена звуковая сигнализация, которая включается одновременно с открытием водительской двери.

Конструкция

Замок состоит из механической и электрической частей. Кратко о конструкции каждого из них:

Механическая часть представляет собой цилиндрический механизм, который можно повернуть только предназначенным для него ключом. Кроме того, это включает в себя противоугонную защелку, которая предотвращает поворот руля.
Электрическая часть состоит из клемм и контактов, соответственно замыкаемых при каждом повороте ключа. Для этого он подключается к механике замка. Контакты всего три. На одном из них тридцатый, плюс питается прямо от аккума. Остальные два (15 и 50) предназначены для включения потребителей и стартера соответственно. Для ограничения тока через пятидесятый контакт в его цепь включено реле. Через его контакты, а не через замок зажигания «Калина» запитывается стартер.

Антенна иммобилайзера расположена в декоративном кольце, закрывающем. Она реагирует на вставленный в замок транспондерный ключ. Иммобилайзер распознает только свой уникальный сигнал и дает блоку управления разрешение на запуск двигателя.

Неисправности ZZ

Чаще всего поломка замка зажигания Калины связана с его механической частью. В этом случае повернуть ключ в нужное положение невозможно. Неисправность не возникает, как говорится, на ровном месте.Как правило, в течение нескольких месяцев наблюдается частое заклинивание ключа, которое устраняется покачиванием его в личинке.

Редко, но встречаются случаи выхода из строя и электрической составляющей замка зажигания «Лада-Калина». В основном сводятся к отсутствию контакта при включении. Это характерно только для замков с большим сроком службы. Правда, есть еще одна частая причина сжигания контактов — сам автовладелец.

При установке дополнительного оборудования владелец автомата не учитывает, что максимально допустимая нагрузка на вывод 15 составляет всего 19 ампер.Обычному потребителю этого вполне достаточно, но дополнительных световых и звуковых устройств, особенно установленных кустарно, замок не выдерживает. Контакты начинают искриться и в конечном итоге выходят из строя. Поэтому при установке дополнительного оборудования необходимо использовать дополнительное реле для его питания.

Симптомы

Основные симптомы повреждения ЗЗ чаще всего очевидны:

Не поворачивается ключ зажигания зажигания Калины. Не стоит думать, что он может заклинить только в позиции «0».Иногда, наоборот, авто не получается заглушить, потому что ключ не возвращается в нейтральное положение.
Ряд устройств не работают, в том числе сигнальные лампы на панели, которые не горят.
Не крутить стартер.
Постоянные перебои в движении, с исчезновением показаний контрольных приборов.
Лампы панели приборов загораются после нескольких поворотов ключа в одну и другую сторону.

Как и в случае любой неисправности, некоторые симптомы не обязательно указывают на блокировку. Поэтому перед его разборкой нужно исключить все остальные варианты. Часто это можно сделать по косвенным причинам. Например, если стартер не вращается, но при повороте ключа в положение «2» щелкает реле, значит, замок исправен.

Отремонтировать или купить новую

Однозначного ответа на этот вопрос нет. Дело в том, что в Калине ZZ очень сложно найти новую контактную группу, в отличие от классики, Самары и десятого семейства.Следовательно, необходимо его отремонтировать, что без опыта, навыков и желания не лучшая идея. Чаще всего владельцы устанавливают новый, приобретая его в сборе.

При этом необходимо учитывать, что выключатель зажигания Калины с иммобилайзером не реагирует на новый ключ и автомобиль не заводится. Конечно, выход есть. Можно переобучить иммобилайзер на новый ключ. В этом случае придется менять личинки на дверных замках.

Можно проще — носить с собой два ключа. Правда не ясно, стоит ли их держать на одной связке. Поэтому разумнее всего будет сделать новое «жало» и установить его на старый ключ. Кстати, он может входить в комплект поставки нового замка.

Замена выключателя зажигания

Как всегда, если работа связана с электричеством, нужно запустить ее, отсоединив отрицательную клемму аккумулятора. От инструмента потребуются фигурная отвертка и небольшое зубило.Необходимо заранее купить выключатель зажигания. В этом случае необходимо учитывать наличие иммобилайзера. Если все готово, можно переходить к замене. Последовательность действий следующая:

Открутив пять болтов, снимаем декоративный кожух рулевой колонки. Винты разные, поэтому лучше вспомнить, какой из них, где стоял. Кроме того, чтобы снять кожух, необходимо опустить вниз ручку регулировки рулевой колонки.
Выключатель зажигания установлен на двух зажимах, стянутых болтами, которые не откручиваются ключом.Поэтому придется использовать стамеску. Его нужно упереть в шляпу и аккуратными, но достаточно сильными ударами открутить до тех пор, пока не появится возможность сделать это руками. То есть долотом не нужно резать болт, а использовать его как аналог ключа.
Таким образом, вам придется открутить все 4 винта.
Замок останется висеть на проводах.
Отсоединяем электрические разъемы, и замок зажигания легко снимается.
Установка проводится в обратной последовательности.

Стоит отметить, что данная последовательность действий аналогична для всех модификаций автомобиля, в том числе выключателя зажигания «Калина 2», выпускаемого с 2013 года.

Заключение

Как и все автомобили ВАЗ, выключатель зажигания Калина не требует периодического обслуживания и рассчитан на длительную эксплуатацию. Правда, это верно только при соблюдении правил эксплуатации. Поэтому необходимо не допускать попадания влаги в замок и не превышать максимально допустимый ток через его контакты.

Снятие замка зажигания ВАЗ 2106. Инструкция по замене замка зажигания

В любом автомобиле замок зажигания является одним из основных компонентов системы, так как именно с его помощью запускается двигатель. При поломке ползания ZZ мотор не выйдет, поэтому о причинах и признаках неисправности устройства должен знать каждый автовладелец. Из-за чего может выйти из строя Замок зажигания ВАЗ 2106 и как его заменить самостоятельно? Поищите эти вопросы ниже.

[Скрыть]

Какие неисправности могут возникнуть в работе замка зажигания?

Какая схема подключения проводов ЦЗ, как снять, как подключить, заменить и отремонтировать механизм в гаражных условиях? Для начала предлагаем разобраться с основными поломками, которые могут произойти с устройством. Сама по себе ZZ состоит из механических, а также контактных частей. Ключ вставляется в механическую часть устройства, а в контактной группе есть все необходимые контакты и провода.

Одна из основных причин поломки шестерни zZ — включение устройства в случае попытки угона автомобиля. Если ZZ коммуницирует, то запуск двигателя, конечно, будет невозможен.

Кроме того, поломка считается одной из самых частых причин. контактная группа. Как показывает практика, этот компонент может сломаться из-за короткого замыкания или закисления контактов, проблема также может быть повреждена изоляцией. Основными признаками неработоспособности ZZ является невозможность запуска двигателя, а также выход из строя нескольких потребителей энергии, которые, как может показаться на первый взгляд, не связаны между собой.

Способы устранения поломок

Перед заменой, ремонтом и установкой нового ZZ предлагаем подробнее узнать о нескольких способах решения проблемы:

Снятие и замена устройства на новый. Многие автовладельцы меняют свои ZZ из-за того, что не хотят заниматься самостоятельным ремонтом и тратить на это свое время и силы. Иногда такой подход действительно уместен, если проблема серьезна.
Разберите устройство и определите неисправные элементы, затем замените их.Как правило, причина неисправности кроется в неполадках в работе контактной группы. Перед подключением новой группы нужно учесть распиновку контактов по цвету, это важно соблюдать.

Если поменять ЗЗ, то вы заметите, что поменять личинки тоже нужно будет и в замке двери, а также в Замке Отстающего отдела. В противном случае ключ не сможет открыть багажник и двери (по автору ролика — канал регион 4253).

Как поменять и подключить прибор своими руками?

Перед заменой прибора подготовьте продолжение и две отвертки — крестовидные и плоские. При отсутствии нашивки можно использовать гвоздь, ширина его должна быть 2 мм, а длина — максимально большой. Также необходимо позаботиться о том, чтобы напряжение в бортовой сети отсутствовало. 12 Вольт хоть и не вредны для человека, но замыкание также может спровоцировать отказ других потребителей энергии. Поэтому перед тем, как сменить и как забрать новый ZZ, необходимо будет отключиться от приема пищи.

Итак, как правильно заменить механизм — подробная инструкция Фото представлено ниже:

Установите ключ в ZZ и проверьте его под углом 90 градусов, чтобы он был выставлен в положение 0. Это нужно делать обязательно, т.к. В этом случае в секрет уйдет штифт, которым крепится рулевой шкив. Другими словами, он не даст булавку препятствовать вашим дальнейшим действиям.
Далее необходимо будет демонтировать пластиковую защитную накладку руля, так как именно за ней скрывается само устройство и все разъемы.Для выполнения этой задачи вам потребуется открутить пять саморезов — с их помощью нижняя часть накладок крепится сверху.
Когда болты будут откручены и извлечены, необходимо будет приподнять верхнюю часть футеровки и демонтировать ее. После этого оба компонента убираются в сторону.
Выполнив эти действия, вам потребуется открутить винты, которыми крепится замок зажигания. Сами болты два, они расположены слева и справа от устройства.Когда болты будут откручены, потребуется отключить провода, подключенные к контактной группе.
На следующем этапе вам нужно будет посмотреть на левую часть устройства — здесь вы можете увидеть небольшой зазор. В эту прорезь нужно будет вставить канализацию или гвоздь, а затем прижать само крепление.
Сделав это, необходимо снять прибор с места посадки, при этом нужно будет нажать отверткой. Когда замок зажигания у вас в руках, вы можете либо заменить устройство, либо отремонтировать его, в зависимости от необходимости.Если вы не знаете, как поставить замок обратно, то ничего сложного в этом нет — процедура проводится аналогично снятию, только в обратном порядке.
Для установки нужно вставить ключ в новый ZZ, затем установить его в положение 0. После этого нижний фиксатор зажимается, это позволит установить устройство в сиденье. Все необходимые провода подключаются в соответствии со схемой распиновки, проверяется работоспособность установленного узла.

Замок зажигания соединяет и обслуживает многие автомобильные электрочайники.От его постановки зависит работа всех потребителей напряжения. Устройство выполняет несколько важных функций:

Управляет работой системы зажигания;
Является частью противоугонной системы;
При транспортировке на буксире неисправного автомобиля позволяет включить сигнализацию.

Владельцев «Шестерки» чаще всего интересуют следующие вопросы, связанные с замком:

Схема подключения замка зажигания на ВАЗ 2106;
замена замка зажигания на ВАЗ 2106;
как меняется его контактная группа.

Рассмотрим эти темы по порядку.

Схема замка зажигания

Аккумулятор
Стартер
Генератор
Реле в монтажном блоке
Замок зажигания
Реле запуска

Электропроводка, подключенная к механизму, работает по схеме:

Есть четыре замковых положения.

Ноль. При нем отключены все электросети, кроме двух клемм, отмеченных на схеме темным цветом.

Первая позиция. Питание получается габаритами, дворниками, печным вентилятором.

Вторая позиция. Дополнительно питание получает система зажигания, индикаторы и кнопки на панели приборов, поворотники и стартер.

Третья позиция. Продолжать получать еду только габариты, дворник и звуковой сигнал.

Механизм замка взаимодействует с несколькими электрическими колпачками, которые объединяют электрические приборы автомобиля в единую цепь.Когда мы поворачиваем ключ, напряжение с минусовой клеммы аккумулятора поступает на катушку зажигания.

Поскольку запорный механизм регулярно используется водителем, некоторые его элементы изнашиваются и выходят из строя. Иногда достаточно просто прищуриться на личинку замка WD-40. Однако эффект не может длиться долго, и в ближайшее время все же потребуются ремонтные работы.

Замок зажигания устроен следующим образом:

Проще всего заменить неисправный замок на новый.Стоимость этой детали для автомобиля ВАЗ 2106 небольшая. Начать замену нужно с процесса снятия старого механизма.

Как снять замок

Обязательно снимаем минусовую клемму с аккумулятором. Некоторые автомобилисты этого не делают, объясняя это низким напряжением цепи. Однако, если во время ремонтных работ произойдет разводка, это приведет к неисправности некоторых элементов электрооборудования.
Поверните ключ в нулевое положение.Это позволит легко демонтировать устройство за счет того, что удерживающий вал руля перейдет в потайную часть.
Снять кожух рулевой колонки. Откручиваем пять саморезов, соединяющих верх и низ кожуха. Очень осторожно потяните за верхнюю часть кожуха. Снимаем и снимаем все элементы кожуха.
После снятия кожуха откручиваем винты, на которых крепится сам замок. Два из этих винтов расположены в нижней части коммутатора.
Отсоедините провода от замка.
Чтобы не сломать фиксатор при демонтаже, находим небольшую прорезь на кронштейне. Вставьте в него полуквадрат или тонкий гвоздь и нажмите на замок.
Разъемной отверткой вытащить механизм из кронштейна.

Если фиксатор не помогает полностью, нужно одновременно повернуть ключ влево и вправо, не поворачивая до конца.Это позволит вам найти положение, в котором фиксатор будет полностью зажат, а замок легко выйдет наружу. Обратите внимание, что помехи могут мешать. Он движется вместе с ключом. Если повернуть ключ в положение стартера, он займет наиболее удобное положение для запирания замка.

Еще один важный совет: отметьте, как были подключены провода. Это ничего не поможет очистить при установке нового устройства.

Замена контактной группы

Иногда нет необходимости полностью менять механизм замка.Просто смени контактную группу.

Находится на обратной стороне механизма. Крепится к корпусу пружинным кольцом. Его можно попробовать руками или отверткой.

Удалите саму группу. Он состоит из двух пластиковых колец, в которые встроены походные дорожки. Внутри колец размещена пружина.

Со временем на этих следах образуется нагар, что приводит к поломке. В этом нагаре нет смысла. Проще купить новую группу в магазине.Его стоимость для ВАЗ 2106 не превышает 50 рублей.

Обратите внимание, что существуют разные модели. На некоторых контактах стартера крепится так, что при повороте ключа этот контакт загибается. Это приводит к быстрым поломкам. Лучше выбирать модель, на которой контакт устанавливается жестко.

Установить новый элемент несложно. Поочерёдно переведите провода из предыдущей части правильно, выделив контакты. Поставьте ключ в нулевое положение, поверните верх группы влево до упора и вставьте в замок.Следите за тем, чтобы лезвие внутри корпуса попало в специальный паз. Защелкните и наденьте пружинное кольцо.

Установка замка зажигания

После замены контактной группы или покупки нового замка требуется вернуть его на место. И делать это нужно максимально правильно. Предлагаем следующую последовательность действий, которая поможет легко подключиться замку зажигания на ВАЗ 2106:

После выполнения всех работ можно подключить минусовую клемму к АКБ и проверить работоспособность механизма.Не забывайте, что при замене замка зажигания ВАЗ необходимо отключить от питания.

Бывает, что вы при замене замка запутались в проводах, это не проблема.
Castle 2101-02-03-06 Следующие выводы:
1NT — Черный двойной провод
30 — Розовый провод
15 — синий с черной полосой, двойной
30/1 — Коричневый провод
50 — красный (пурпурный) провод

Борис (Евгений) Замок зажигания ВАЗ 2107 имеет розетку и удобнее менять замок

стартер выходит 50
и 1НТ и 15 идут к приборам

30 + 1НТ эти устройства
и 30 + 50 это стартер

KENSHI (ABEKE) Борис, подключил ВАЗ 2101, все по схеме стартер не заводится… Только габариты фар работают. Как проверить какой пускатель провод? и все остальное. Борис (Евгений) Кенши, В поисках 01 Леонид (Тинетт) Колонки все развалились і Не задевают Свитло І Габариты і Не заводятся …. есть причина причина? І Ставлю еще Контакт Нил (Сергей) Борис, здравствуйте, подскажите пожалуйста ВАЗ 21213 «Нива» по подключению аналогично ВАЗ 2107? Борис (Евгений) Нил, вот 21213

Нил (Сергей) Спасибо. Лёня (Болюс) плетеная 15 — синяя с чёрной полосой, провод двойной, подскажите куда надо контактировать
у меня он под капотом, аа там он отключен от всего Александр (Эренгард) Борис, какой провод идет на зажигание замок для стартера, а какой от замка зажигания на стартере… Борис (Евгений) Александр, чуть выше Ли Все написано Александром (Эренгардом) Борисом, в замке 03 не написано Борис (Евгений) Александр, замки 03 и 07, идентичные по распиновке
Постоянный плюс имеет вывод 30/1 и 30
стартер выходит 50
и 1NT и 15 идет к приборам
получается 30/1 +15 это зажигание
30 + 1NT эти приборы
и 30 + 50 это стартер Александр (Эренгард) Борис Спасибо Александру (Эренгарду) Борису, так получается 30 со стратегией и 50 на старте, не так ли? Борис (Евгений) Александр, наоборот, выводы 30 Постоянно +12, но 50, это провод, идущий от замка к стартеру, а при повороте ключа то вывод 30 даст +12 на включится вывод 50 и стартер Борис (Евгений) Александр, в группе в обсуждениях есть схема схем, есть удобные отдельные схемы

Александр (Эренгард) Привет, есть ли электрики, чтобы сказать что куда подключать или набросал схему, чтобы начать с кнопки и тумблера…
А вещи так вставил ключ, повернул, в т.ч. Тумблер, нажал на кнопку и он запустился, а когда выключить, сразу тумблер выключить …
Смотрел чье-то реле стоит, оно у меня стоит возле замка зажигания, а у меня кнопка большая …
Те есть какие-то схемы и фото кнопки и тумблер … Все делал по третьей схеме …
Помогите пожалуйста …

Теги: Как подключить Замок зажигания ВАЗ 2106

как подключить провода на Замке зажигания ВАЗ Наша группа ВКонтакте второй канал…

Квадратные колеса | Тема: Hedydd

Устройство и функции катушки зажигания ВАЗ 2106 в системе зажигания автомобиля.
В комплект системы зажигания ВАЗ 2106 входят:

катушка зажигания ВАЗ 2106; распределитель; Свечи; Провода низкого и высокого напряжения и замок. В качестве дополнения в систему входит реле зажигания ВАЗ.

Компоненты системы зажигания автомобиля ВАЗ 2106 ранее на автомобиль устанавливали марки Р-125б.Этот узел монтировался на машине вместе с маркировочным карбюратором 2103. Травер имел в своей конструкции специальный механический корректор, а вакуумного регулятора не было. На ВАЗ 2106 свечи относящиеся к типу А17ДВ или свечи, имеющие аналогичные характеристики. В конструкции автомобильной системы применен замок CT347, оснащенный противоугонным устройством. В автомобиле используется катушка зажигания типа В117-А, имеющая разомкнутую цепь разводки магнитопровода, маслонаполненную и герметичную. Зажигание ВАЗ 2106 контактное, однако стоит отметить, что иногда встречается и бесконтактный вариант системы.Контактная система считается более простой по устройству. Контактное зажигание ВАЗ требует регулярного ухода и контроля состояния контактов.

Распределитель зажигания ВАЗ 2106 Дравер предназначен для прерывания токов низкого напряжения в первичной обмотке и распределения импульсов высокого напряжения по свечам. Травер-прерыватель состоит из кулачка, имеющего четыре выступа, и стоек, на которых расположены размыкающиеся при вращении контакты. На верхнем торце кулака втулки припаян эталонный регулятор аргумента с грузами.Сбоку траверсы установлен регулятор вакуума. В конструкции распределителя установлен интерференционный резистор. Бесконтактная система работы На основе использования датчика распределения электрических импульсов. Сенсор функционирует на основе эффекта Холла. В его состав входят полупроводниковая пластина, специальный чип и магнит.

Устройство катушки зажигания и принцип ее действия Катушка автомобиля представляет собой высоковольтный импульсный трансформатор. На сердечник прибора намотана тонкая обмоточная проволока.Он содержит 30 тысяч витков. В соответствии со схемой устройства над вторичной обмоткой расположена первичная, состоящая из толстого провода. Обе обмотки одним своим концом подключены к автомобильному аккумулятору. Второй конец первичной обмотки подключен к распределителю. Общая точка подключения обмотки катушки подключена к переключателю напряжения. Сердечник играет роль усилителя магнитного поля. В момент обрыва цепи во вторичной обмотке направляется высокое напряжение, которое в проводе поступает в свечу для пробоя и образования искр.

Проверка катушки системы зажигания ВАЗ 2106 в процессе проверки исправности катушки — первое, что нужно сделать — проверить подачу на нее напряжения. Для этого включается напряжение, а затем оно измеряется между клеммой b + и массой. Это значение составляет 12 В. Если напряжение не идет на катушку, то причину его отсутствия следует записать в замке. В случае наличия нормального напряжения и отсутствия искр на свече необходимо измерить сопротивление обмоток.Для этого контакты измерительного прибора приложены к двум боковым выводам. Для первичной обмотки показатель сопротивления должен составлять 3-4 Ом. Сопротивление вторичной обмотки — в пределах 7-9 Ом. Катушку нельзя проверить на наличие искры, прислонив высоковольтный провод к корпусу двигателя, так как в этом случае зазор становится настолько большим, что повышенное сопротивление вызывает пробой обмотки узла, а это приводит к выходу из строя.

Неисправности системы зажигания могут быть вызваны выходом из строя такого узла, как трамблер.В этом узле может возникнуть несколько типов проблем, с которыми справляется контактное зажигание ВАЗ 2106.

Проверка колеи автомобиля, исправна ли катушка, то проблема в работе системы связана с Дело в том, что неисправен трамблер, имеющий контактное зажигание от ВАЗа. Для проверки нужно снять крышку и осмотреть ее. Все контакты и контактные банки должны быть без повреждений и трещин. После осмотра крышка требуется для проверки бегунка трамблера.Иногда на этом элементе появляются трещины в результате износа, что приводит к появлению поломок на земле. После осмотра бегунок осматривает контакты прерывателя, при необходимости их очищают, и проверяют зазор между ними. Необходимо осмотреть конденсатор, так как чаще всего именно он неисправен, что и является причиной отказа в работе автомобильной системы. При отсутствии накопления заряда после подачи напряжения конденсатор подлежит замене.Проверяя зажигание ВАЗ 2106, нельзя забывать о свечах. Дело в том, что от зазора между электродами свечи зависит нормальная работа системы. Свечной зазор должен быть 0,4-0,8 мм. Увеличенный зазор приводит к нагреву катушки и, как следствие, возможному выходу из строя ее обмоток. Реле зажигания ВАЗ предназначено для защиты системы от скачкообразного изменения напряжения во время включения и выключения. Реле зажигания ВАЗ защищает контакты замка и прерывателя от возгорания, тем самым обеспечивая длительность работы этих узлов.

Размытие контактов в реле зажигания ВАЗ происходит практически мгновенно, что предотвращает образование искр при работе. Преимущество по сравнению с остальными элементами системы, имеющей реле зажигания ВАЗ, — простота его замены в случае выхода из строя. При ремонте автомобиля лучше иметь под рукой специальные пособия, как правило, они помимо текстового объяснения содержат фотографии продавцов автомобиля, что облегчает ремонт.

Управляет работой системы зажигания;

Является частью противоугонной системы;

При транспортировке на буксире неисправного автомобиля позволяет включить сигнализацию.

Владельцев «шестерки» чаще всего интересуют следующие вопросы, связанные с замком:

Схема подключения замка зажигания на ВАЗ 2106;
замена замка зажигания на ВАЗ 2106;
как меняется его контактная группа.

Рассмотрим эти темы по порядку.

Схема замка зажигания

Аккумулятор

Стартер

Генератор

Реле в монтажном блоке

Замок зажигания

Запуск реле

Электропроводка, подключенная к механизму, работает по схеме:

Имеется четыре положения замка .

Ноль. С его помощью отключаются все электросети, кроме двух клемм, отмеченных темной цветовой схемой.

Первая позиция. Питание получается габаритами, дворниками, печкой.

Вторая позиция. Дополнительно питание получает система зажигания, индикаторы и кнопки на панели приборов, поворотники и стартер.

Третья позиция. Продолжать получать еду только габариты, дворник и гудок.

Механизм замка взаимодействует с несколькими электрическими колпачками, которые объединяют электрические приборы автомобиля в единую цепь. Когда мы поворачиваем ключ, напряжение с минусовой клеммы аккумулятора поступает на катушку зажигания.

Замок зажигания устроен следующим образом:

Проще всего заменить неисправный замок на новый. Стоимость этой детали для автомобиля ВАЗ 2106 небольшая. Начать замену нужно с процесса снятия старого механизма.

Как снять замок

Обязательно снимаем минусовую клемму с АКБ. Некоторые автомобилисты этого не делают, объясняя это низким напряжением цепи. Однако если во время ремонтных работ замкнуть провода, это вызовет неисправность некоторых элементов электрооборудования.

Поверните ключ в нулевое положение. Это позволит легко демонтировать устройство за счет того, что удерживающий вал руля перейдет в потайную часть.

Снять кожух рулевой колонки. Откручиваем пять саморезов, соединяющих верх и низ кожуха. Очень осторожно потяните за верхнюю часть кожуха. Снимаем и снимаем все элементы кожуха.

После снятия кожуха откручиваем винты, на которых крепится сам замок. Два из этих винтов расположены в нижней части коммутатора.

Отсоедините провода от замка.

Чтобы не сломать фиксатор при демонтаже, находим небольшую прорезь на кронштейне.Вставьте в него полуквадрат или тонкий гвоздь и нажмите на замок.

Разъемной отверткой вытащить механизм из кронштейна.

Если фиксатор не помогает полностью, нужно одновременно повернуть ключ влево и вправо, не поворачивая до конца. Это позволит вам найти положение, в котором фиксатор будет полностью зажат, а замок легко выйдет наружу. Обратите внимание, что помехи могут мешать. Он движется вместе с ключом.Если повернуть ключ в положение стартера, он займет наиболее удобное положение для запирания замка.

Замена контактной группы

Иногда нет необходимости полностью менять механизм замка. Просто смени контактную группу.

Находится на обратной стороне механизма. Крепится к корпусу пружинным кольцом.Его можно попробовать руками или отверткой.

Со временем на этих следах образуется нагар, что приводит к поломке. В этом нагаре нет смысла. Проще купить новую группу в магазине. Его стоимость для ВАЗ 2106 не превышает 50 рублей.

Обратите внимание, что существуют разные модели. На некоторых контактах стартера крепится так, что при повороте ключа этот контакт загибается.Это приводит к быстрым поломкам. Лучше выбирать модель, на которой контакт устанавливается жестко.

Установить новый элемент несложно. Поочерёдно переведите провода из предыдущей части правильно, выделив контакты. Поставьте ключ в нулевое положение, поверните верх группы влево до упора и вставьте в замок. Следите за тем, чтобы лезвие внутри корпуса попало в специальный паз. Защелкните и наденьте пружинное кольцо.

Установка замка зажигания

После замены контактной группы или покупки нового замка требуется вернуть его на место.И делать это нужно максимально правильно. Предлагаем следующую последовательность действий, которая поможет легко подключиться замку зажигания на ВАЗ 2106:

После выполнения всех работ можно подключить минусовую клемму к АКБ и проверить работоспособность механизма. Не забывайте, что при замене замка зажигания ВАЗ необходимо отключить от питания.

Есть несколько причин, по которым у вас заменить замок от ВАЗ . Одна из них, можно сказать банальная, это потеря ключей.Также со временем изнашивается механизм замка зажигания и в один прекрасный момент ключ не проворачивается в лиственнице, что делает невозможным запуск. К тому же могут быть проблемы с контактной группой, это тот случай, когда поворачиваешь ключ, но ничего не происходит.

Если в первых двух примерах без розжига не обойтись, то при выходе из строя контактной группы ее можно поменять на новую.

Инструмент для замены Замок зажигания ВАЗ

Перед тем, как приступить к замене замка зажигания Подготовьте следующие инструменты:

Отвертка крестовая

Инструкция по замене замка зажигания ВАЗ 2106

1 — стержень запорный; 2 — Корпус замка зажигания; 3 — ролик; 4 — контакт; 5 — контактная втулка; 6 — блок; А — широкий выступ контактной части;

Замена контактной группы Замка зажигания ВАЗ 2106

Как показывает практика, удалить контактную группу для ее замены, просто установить практически нереально.Итак, мы выполняем все вышеперечисленные операции, и когда замок будет в руке, с его задней стороны мы снимаем стопорное кольцо, снимаем и затем меняем на новую группу контактов.

Видео по замене замка зажигания ВАЗ Контактная группа

Качество запчастей для отечественных авто никогда не было на высоте, а если еще учесть тот факт, что многие «подвальные» конторы «выбрасывают» на рынок разного рода подделки, то еще как защитят себя от покупки некачественной машины.Запчасти рекомендуем покупать у автосалонов либо в проверенных магазинах. Что касается покупки, то для сравнения хотим привести пример фальшивого замка и оригинала.

Знаки ремесел

Голограмма узкая, ее можно снять и не повредить.
Язычок с силовой фиксацией.
Корпус литой с неровными краями.
Упаковка не плотная и не аккуратная.
Ключ в замке с трудом входит и выходит.

А вот оригинальный замок

Голограмму невозможно оторвать без разрушения.
Литье корпуса аккуратное и ровное по краям.
Роликовая замковая планка.
Ключ входит и выходит без труда

Реле-регулятор напряжения ВАЗ-2107: принцип действия и виды

Реле-регулятор напряжения ВАЗ-2107 необходимо для стабильной работы всех потребителей электроэнергии.Правильнее называть его регулятором без добавления «реле», поскольку современные автомобили оснащены электронными устройствами на основе полупроводников. И электромагнитное реле в конструкции отсутствует. Но просто на примере механического регулятора необходимо рассмотреть работу и принцип действия устройства.

Для чего нужен регулятор?

На автомобилях используются генераторные установки, вырабатывающие переменное трехфазное напряжение. После этого происходят следующие преобразования:

На выпрямительный блок из шести кремниевых диодов подаются три фазы.
Каждая фаза выпрямляется и напряжение преобразуется в постоянное униполярное.
Вся переменная составляющая отключена электролитическим конденсатором.
На силовой контакт в задней части генератора подается выпрямленное напряжение.

Напряжение зависит от частоты вращения, так как выходная мощность генератора может составлять 10 В при 1000 об / мин и 30 В при 7000 об / мин (если вы не используете регулятор).

Следовательно, нужно стабилизировать напряжение.Метод, применяемый в бытовой технике, установка простого стабилитрона, не подходит. Мощность генератора очень высокая, сила тока выше 50 А. Если такой стабилитрон можно встретить в природе, то он по габаритам не будет уступать автомобильному двигателю. Стоимость изготовления такого устройства очень высока. Фото реле регулятора напряжения ВАЗ-2107 можно увидеть в статье.

Но есть основное требование для работы любой генераторной установки:

Электрический ток может генерироваться в обмотке статора только в том случае, если на него действует постоянное магнитное поле.

Для создания магнитного поля необходимо подать напряжение на обмотку ротора. А для того, чтобы магнитное поле было постоянным, достаточно стабилизировать цепь питания обмотки возбуждения. И у нее максимальный ток потребления не более 2,6 А. Стабилизировать намного проще.

Устройства электромеханические

Не использовались несколько десятилетий, так как имеют существенные недостатки:

Небольшой ресурс.
Необходимость частого обслуживания.
Массивная конструкция.

Основные компоненты устройства:

Реле электромагнитное.
Термокомпенсирующее сопротивление.
Дроссель.
Дополнительные резисторы — 2 шт.

Анкер фиксируется хомутом к биметаллической пластине. Таким реле-регулятором напряжения ВАЗ-2107 (карбюратор в системе впрыска) комплектовались первые модели выпуска.

Процессы в регуляторе при остановленном двигателе

Весь цикл работы устройства можно разделить на несколько этапов:

Как только зажигание включено, ток от аккумулятора подается на сердечник дросселя.
Ток также проходит через нормально замкнутые контакты и подается на клемму «W» регулятора.
Мишень — обмотка возбуждения. Он запитан при включении зажигания.
Напряжение поступает через контакт «I» на сопротивление термокомпенсации и на обмотку регулятора, второй конец которой соединен с массой.
Пока намагничивающая сила на сердечнике незначительна, контакты К1 замкнуты, ток проходит через обмотку возбуждения ротора.Его значение составляет около 2,6 Ампера.
В этом случае ток идет на переключатель в замке зажигания, нормально замкнутые контакты, зажим, лампу в панели приборов, реле управления зарядкой.

При запуске двигателя

Как только двигатель запускается, происходят следующие процессы:

Намагниченность сердечника.
Усилие пружины преодолевается, и группа контактов К1 размыкается.
Включена первая ступень настройки.
Электрический ток подводится к индуктору и дополнительному сопротивлению (R ext = 5,5 Ом).
Ток в обмотке ротора постепенно увеличивается, а напряжение падает.
Контактная группа К1 замыкается.

Процесс повторяется снова, якорь вибрирует и постоянно замыкается и размыкает контакты. Напряжение на обмотку возбуждения подается, значит нет. Когда ротор вращается очень быстро, в его цепь обмотки включается небольшое сопротивление — в результате напряжение возрастает максимум до 14.6 вольт. Величина тока в обмотке увеличивается до такой величины, что притягивается вторая группа контактов К2. Одновременно с этим вводится в действие вторая ступень регулировки напряжения.

Особенности полупроводниковых структур

Все вышеперечисленные процессы применимы к электронным регуляторам на основе полупроводников. Вот функции силовых контактов, которые взяли на себя транзисторы. Всего существует два типа электронных устройств:

Контакты-транзисторы, представляющие собой симбиоз механического и электронного контроллера.Надежность устройств этого типа пока оставляет желать лучшего, поскольку в конструкции присутствуют механические элементы.
Полностью бесконтактный — выполнен на современной электронной базе. Позволяют более эффективно осуществлять регулирование напряжения в бортовой сети.

Некоторые автолюбители не знают, где находится реле регулятора напряжения ВАЗ-2107. На новых машинах он монтируется непосредственно в корпусе генератора в одном узле со щетками. На старых версиях автомобилей они устанавливались в моторном отсеке, соединялись проводами с щеточным механизмом.

Назначение, устройство, функционирование, ремонт и замена

Замок зажигания ВАЗ 2106 — довольно простой механизм. В его схему входят всего четыре основных элемента: корпус, контактная группа, противоугонная система и сам замок. Все эти элементы тесно связаны друг с другом, но при выходе из строя любого из них их можно заменить отдельно.

Устройство

Каждый из вышеперечисленных элементов имеет отдельную структуру. Если рассматривать замок зажигания более подробно, то можно отметить такие детали, как: консоль замка, корпус, вал, диск с контактами, втулка, колодка, вырез контактной группы.

Блокировка консоли, отвечает за блокировку руля, при отсутствии ключа зажигания в замке. Корпус является защитным элементом и закрывает всю схему конструкции замка. Вал отвечает за вращение диска с контактами относительно втулки и контактирует между ними. Блок и группа контактов, в свою очередь, подключаются к общей системе зажигания автомобиля, и через катушку зажигания передают полученный контакт распределителю.

Замена устройства

Перед заменой замка зажигания стоит определить, подлежит ли он ремонту. Иногда замена просто нецелесообразна, так как неисправность может быть незначительной, и при замене отдельного элемента она будет устранена. Но, если все-таки замена необходима, то давайте разберемся, как это правильно сделать.

Перед тем, как начать, обязательно подготовьте инструмент для металлообработки, напильник с острым наконечником и мультиметр. В первую очередь необходимо демонтировать защитный кожух с замка.Затем, чтобы снять замок зажигания, открутите его крепеж и установите ключ в положение «0», чтобы отключить замок.

Далее схема разборки замка включает извлечение запорного элемента через специальное отверстие. Делается это с помощью заранее приготовленного файла. Теперь зажигание легко снимается с панели.

При подключении нового устройства необходимо соблюдать особую схему, поэтому перед отключением от детали контакты следует пометить маркером.Подключение нового замка осуществляется строго по распиновке, указанной на его ободке.

Распиновка зажигания ВАЗ 2106 расшифровывается так:

Значение «0» — контакты 30 и 30/1 отключают систему питания, переводя ее в аварийный режим работы.
Значение «I» — контакты 30 / 1-15 и 30-INT, включают системы освещения (переднего и внутреннего), стеклоочиститель, электродвигатель омывателя, вентилятор отопителя и кондиционера, блок генератора, датчики приборной панели, указатели поворота и звуковой сигнал. сигналов, а также самой системы зажигания.
Значение «II» — контакты 30 / 1-15, 30-INT и 30-50, оставляет включенными предыдущие элементы, за исключением системы зажигания, блока генератора и панели приборов. Также включается цепь стартера и двигатель начинает работать.
Значение «III» — контакты 30-INT и 30/1, считается стояночным, останавливает работу цепи стартера, покидает рабочее освещение, очистители, двигатель омывателя и систему охлаждения.

После подключения цепи замка проверить его работу во всех режимах с помощью мультиметра.Для этого отсоедините клемму АКБ, а мультиметром установите между контактом и плюсом АКБ. Поверните ключ зажигания так, чтобы он активировал проверяемый контакт. Если на панели мультиметра появился индикатор исправности, значит, схема соблюдается правильно. Эта процедура должна выполняться для всех четырех контактных позиций.

Заключение

При замене этого элемента следует быть очень осторожным, так как при неправильном подключении вся цепь зажигания перестанет работать и двигатель не запустится.Также при перепутывании контактов можно спровоцировать повышенное напряжение на одном из их узлов, что непременно приведет к его мгновенному выходу из строя.

Следует отметить, что такая схема подключения замка зажигания подходит не только для «шестерки», но и для всего модельного ряда ВАЗ «Классик». Это довольно удобно, так как при выборе новой детали у вас не возникнет особых проблем.

На автомобиле ВАЗ 2106 замок зажигания является основным элементом системы управления бортовым электрооборудованием.Только при полной технической исправности замка обеспечивается правильная работа системы зажигания.

К сожалению, замок зажигания ВАЗ 2106 не может похвастаться длительной бесперебойной работой и довольно часто автомобилисты сталкиваются с тем, что он выходит из строя.

Следовательно, они должны разобраться, что такое замок зажигания ВАЗ 2106, схема подключения, снять его, отремонтировать то, что вышло из строя, а затем смонтировать обратно, вспомнив при этом схему подключения всех проводов.

Наша статья поможет разобраться в вопросах электронного зажигания ВАЗ-2106. Прочитав его, многие смогут самостоятельно отремонтировать замок на ВАЗ-2106 и больше не будут иметь проблем с его разборкой и установкой. Также он пригодится тем, кто не помнит, какая схема подключения каждого кабеля на устройстве.

основная информация

Основными элементами замков зажигания на ВАЗ 2106 являются система включения зажигания и цепь управления стартером.Напряжение прикладывается к данной цепи в определенном ключевом положении.

Конструкция электронного зажигания на ВАЗ состоит из двух элементов:

Электрическая часть представляет собой клемму для провода, которая фиксируется в нижней части замка стопорным зажимом. Благодаря этому элементу происходит правильное распределение напряжения на бортовой электронике автомобиля.

Механическая часть устанавливается непосредственно в замок зажигания. Она отвечает в машине за блокировку руля, включение электроники и запуск стартера.

Стоит отметить, что на автомобиле ВАЗ 2106 поломки в равной степени могут быть связаны как с механическими элементами детали, так и с электроникой.

При использовании автомобиля неисправности бесконтактного зажигания бывают разные, поэтому нужно понимать, с чем они могут быть связаны, и знать схему подключения.

Какие поломки могут быть в замке зажигания?

Как было сказано выше, практика показывает, что повреждения характерны для обеих частей замка и часто требуют замены той или иной половины.Иногда может выйти из строя катушка зажигания ВАЗ 2106

При обслуживании этих элементов нужно знать, что такое схема бесконтактного зажигания, и после этого необходимо отключить минусовую клемму на АКБ, кроме случаев проверки наличия напряжения на потребителях.

Механическая поломка

Самая частая неисправность механической части БЗС — это крутой поворот ключа, если вовремя не решить проблему с подключением, ключ заклинит в замке, либо он сломается.В результате вам придется менять весь замок, а такая замена потребует больших затрат.

Заводские замки зажигания от автомобилей ВАЗ-2106 очень редко ломаются таким способом, такая проблема характерна для китайских запчастей, ведь стоимость аналога намного ниже. Аналоги ремонту не подлежат, в отличие от запчастей автозавода LADA.

Если автомобилист сталкивается с подобной проблемой, то в дальнейшем, как правило, он уже приобретает оригинальную запчасть у АвтоВАЗа, уже не доверяя китайским производителям запчастей.

Электронная неисправность

Часто неисправность замка зажигания ВАЗ 2106 связана с электронной частью устройства и их тоже необходимо заменить. При этом важно помнить, что схема подключения играет огромную роль, и не стоит путать провода в некоторых местах.

Основные причины выхода из строя вывода зажигания:

Контактное окисление.
Частичное или полное сгорание проводов.

Плавление пластиковой части клеммы.

Эти причины вызваны плохим контактом клемм на ВАЗ 2106, либо тем, что идет длительный запуск стартера.

В этом случае нужно менять только электронный блок, который можно приобрести отдельно в магазинах автозапчастей.

При замене нужно запомнить или зарисовать цвета каждого кабеля на подключении к замку, чтобы схема была под рукой, или просто сфотографировать терминал на телефоне.У каждого контакта есть определенный номер. Итак, подключение может производиться по схеме, указанной на упаковке производителя. Если схемы нет или она потеряна, то читайте дальше.

Схема подключения

Электронный блок замка имеет следующие контакты:

15 — к контакту подключается двойной синий провод с черной полосой.

30 — провод розовый. Отвечает за включение стартера.

30/1 — коричневый провод.

50 фиолетовый или красный. Цвет зависит от года выпуска автомобиля. Дополнительная цепь для запуска стартера.

INT — черный провод с двумя контактами, отвечает за подачу напряжения с плюсовой клеммы на замок зажигания.

Схема зажигания достаточно простая, а распиновка проводов многим запоминается с первого раза.

Замена замка зажигания

Эту процедуру можно выполнить самостоятельно, если у вас есть хотя бы базовые навыки работы с инструментами, и в обязательном порядке.Замок зажигания на автомобиле ВАЗ 2106 не слишком сложен, а схема подключения всех проводов проста и понятна. Поэтому самостоятельную замену, не обращаясь в сервисный центр, выполняют многие автомобилисты.

Для ремонта, отключения и подключения потребуется:

плюс отвертка;
;
тонкое шило или маленькое розовое.

Перед ремонтом обязательно отсоединить минусовой полюс аккумуляторной батареи!

Многие знают, что напряжение 12В не страшно человеку и не боятся получить удар током.При этом забывают, что электричество может воздействовать не только на руку, но и на детали автомобиля. Если случайно замкнуть провода при попытке снять замок, это может привести к выходу из строя некоторых электронных компонентов машины.

Для замены потребуется взять большую крестовую отвертку и маленькую торцевую отвертку. Первым был демонтирован пластиковый кожух руля. Сначала снимается нижняя планка, затем верхняя планка. После снятия крышки все элементы замка становятся доступными и их можно снять.

Второй шаг — отсоединить провода от механической половины устройства, предварительно запомнив положение клемм, т.к. распиновка проводов в этом случае важна. Об этом говорилось выше.

Открутив болты крепления самого замка небольшой отверткой, необходимо повернуть ключ автомобиля в «нулевое» положение. Теперь устройство должно легко и без усилий выходить из крепления.

На следующем этапе отсоединяются все провода, подходящие к замку зажигания.Для тех, кто присоединяется, схема перерисовывается или фотографируется, а остальные могут распечатать памятку из этой статьи. Это поможет им без проблем соединить деталь.

Затем ищем небольшую плоскую прорезь слева от детали на кронштейне и с усилием втыкаем туда шило, чтобы вдавить фиксатор.

Теперь вы можете вытащить замок зажигания из кронштейна, поддев его другой отверткой.

Установите и подсоедините новый замок в обратном порядке. Главное, правильно соединить все контакты, запомнив схему подключения, иначе можно обжечь провода.

Не забывайте, что при замене необходимо отключить минусовую клемму АКБ.

Классический автомобиль СССР, почти живая легенда, продукт труда инженеров Волжского автозавода, легковой автомобиль малого класса шестой итерации, одно время удивлял и восхищал ВАЗ 2106. Конечно же, нет. Последней причиной удивления советского человека стала неопытность машин относительно высокого класса, однако, несмотря на мелкие технические недочеты, «шестерка» была блестящей технической работой.Особенно выделялась электрическая часть автомобильного оборудования.

Устройство электрооборудования ВАЗ шестой модели

Если посмотреть на принципиальную схему электрооборудования ВАЗ 2106 в полном виде, сразу можно заметить работоспособность подключения по однопроводному принципу. То есть все оборудование подключается к источнику тока последовательно от его «плюса», а кузов автомобиля или «масса» берет на себя роль «минуса». Это стало возможным благодаря его большой массе, большой вместимости.Корпус стал своеобразным проводником, связанным с «минусом» аккумулятора. Такой подход повысил уровень безопасности при эксплуатации электрооборудования, а также значительно сэкономил на проводке, ведь теперь ее нужно вдвое меньше.

Сейчас это никого не удивит, но так было не всегда. Да, ВАЗ 2106 был не первым в мире автомобилем с такой схемой электрооборудования, но он был первым по-настоящему массовым в СССР. В качестве источника тока для работы электрооборудования ВАЗ используется аккумуляторная батарея и генератор переменного тока.Ток от аккумуляторной батареи используется при запуске двигателя для проворачивания коленчатого вала и создания искры в свечах зажигания. Ток от генератора преобразуется выпрямительной системой в ток, приемлемый для автомобиля, и подается в систему потребителями во время работы двигателя, а также в аккумулятор для компенсации потерь при запуске двигателя.

К сожалению, эта схема снимает часть полезной нагрузки с коленчатого вала, снижая выходную мощность.Однако где-то нужно брать электричество, правда? Ведь аккумулятор в силу ряда чисто физических причин (медленная зарядка, нестабильная сила тока, огромная диспропорция между емкостью, массой и размером и так далее) не в состоянии обеспечить током всех потребителей.

Электрооборудование системы ВАЗ 2106

Схема электрооборудования ВАЗ шестой модели включает в себя ряд систем, обеспечивающих работу потребителей в разных частях автомобиля.Это:

система зажигания;
система управления освещением;
система работы прикуривателя;
система запуска двигателя;
система управления электромагнитным клапаном карбюратора;
очиститель и омыватель ветрового стекла;
система обогрева;
звуковая система;
часть системы охлаждения двигателя;
система индикаторов и датчиков состояния.

Система зажигания включает генератор переменного тока, выпрямительный блок, систему распределения тока, свечи зажигания, предохранители и ряд поддерживающих элементов.Система снимает низкое напряжение со щеток генератора, преобразует его в трансформаторах в ток высокого напряжения и в соответствии с порядком работы цилиндров двигателя подает его на свечу зажигания. Преобразованный ток должен иметь достаточно энергии, чтобы создать электрический ток внутри цилиндра двигателя и воспламенить рабочую смесь.

Органы управления включают в себя все фары, такие как передние и противотуманные фары, лампы внутреннего освещения, лампы освещения багажника, а также установленные дополнительные элементы освещения.Сюда также входят сигналы поворота, стоп-сигналы, габаритные огни и другие. В целом эти устройства являются важной частью обеспечения соблюдения правил дорожного движения, поэтому они постоянно получают питание от аккумулятора, затем от генератора и отключаются в последнюю очередь. То же касается и системы звуковых сигналов, которые более четко информируют других участников дорожного движения об изменении ситуации на дороге.

Система запуска двигателя включает аккумулятор и ряд элементов, обеспечивающих большой ток для запуска всех потребителей и прокрутки вала двигателя до пусковой скорости.Когда коленчатый вал достигает этой частоты, включается генератор — теперь он питает всех потребителей и заряжает аккумулятор.

Для удовлетворительной работы системы подачи топлива на высоких оборотах в карбюраторе ВАЗ 2106 предусмотрен электромагнитный клапан. Он регулирует работу двигателя на холостом ходу и рабочий ход. Для управления им и синхронизации его работы с двигателем в схеме электрооборудования предусмотрена собственная отдельная система. Рекомендуется скачать принципиальную схему электрооборудования ВАЗ 2106 и ознакомиться с его работой.

Система управления вентилятором системы охлаждения двигателя обеспечивает стабильный нормальный тепловой режим ДВС, увеличивает ресурс самой дорогой части автомобиля. Индикаторы состояния автомобиля связаны с датчиками, установленными в критических местах ВАЗ 2106. Индикаторы снимают показания, преобразовывая физические величины в аналоговый или цифровой сигнал, который обрабатывается и поступает на индикаторы. Из последних, в свою очередь, можно считать необходимую информацию.

ВАЗ-2106 имеет несколько систем электрооборудования, призванных облегчить жизнь водителю и повысить комфорт вождения. К ним относятся дворники, обогреватель, обогреватель стекол, прикуриватель и другие. Некоторые из них полезны, другие созданы по принципу «чтобы было». Какое использование — решать хозяину, но сам факт наличия выбора радует.

Схема электрооборудования автомобиля ВАЗ 2106 очень разветвленная и описать ее в одной статье не представляется возможным.Если есть желание или есть необходимость углубить и расширить знания о самом популярном автомобиле Союза, настоятельно рекомендуется ознакомиться со специальной специализированной литературой или хотя бы с фото схемы электрооборудования.

В любом автомобиле замок зажигания является одним из основных компонентов системы, так как именно с его помощью запускается двигатель. В случае поломки двигатель не заведет двигатель, поэтому о причинах и признаках неисправности устройства должен знать каждый автовладелец.Из-за чего может выйти из строя замок зажигания ВАЗ 2106 и как его заменить самостоятельно? Ответы на эти вопросы ищите ниже.

Какие неисправности могут возникнуть в работе зажигания?

Какая схема подключения проводов, как снять, как подключить, заменить и отремонтировать механизм в гараже? Для начала предлагаем разобраться в основных поломках, которые могут произойти с устройством. Сам ZZ состоит из механических и контактных частей.Ключ вставляется в механическую часть устройства, а все необходимые контакты и провода располагаются в контактной группе.

Одна из основных причин выхода из строя шестерни ZZ — заклинивание устройства при попытке угона автомобиля. Если ZZ заклинило, то двигатель конечно не будет.

Кроме того, одной из самых частых причин считается поломка контактной группы. Как показывает практика, этот компонент может выйти из строя из-за короткого замыкания или закисления контактов, а также проблема может заключаться в повреждении изоляции.Основными признаками неработоспособности ZZ является невозможность запуска двигателя, а также отказ от работы сразу нескольких потребителей энергии, которые, как может показаться на первый взгляд, не связаны между собой.

Способы устранения поломки

Перед заменой, ремонтом и установкой нового предлагаем подробнее узнать о нескольких способах решения проблемы:

Снятие и замена устройства на новый. Многие автовладельцы меняют свои ZZ из-за того, что не хотят заниматься самостоятельным ремонтом и тратить на это свое время и силы.Иногда такой подход действительно целесообразен, если проблема серьезна.
Разберите устройство и определите вышедшие из строя элементы, затем замените их. Как правило, причина неисправности кроется в проблемах в работе контактной группы. Перед тем, как подключить новую группу, нужно учесть распиновку контактов по цвету, это важно соблюдать.

Если менять ZZ, то учтите, что поменять еще и личинку в дверном замке, как и в замке багажного отделения, нужно будет.Иначе ключом не получится открыть багажник и двери (автор видео — канал Region 4253).

Как поменять и подключить прибор своими руками?

Перед заменой прибора подготовьте шило и две отвертки — с крестообразным и плоским наконечником. Если шила нет, можно использовать гвоздь, ширина его должна быть 2 мм, а длина — максимально большой. Также нужно позаботиться о том, чтобы в бортовой сети не было напряжения. 12 вольт хоть и не вредны для человека, но замыкание также может спровоцировать выход из строя других потребителей энергии.Поэтому перед тем, как сменить и как забрать новый ZZ, нужно будет отключить от блока питания.

Итак, как произвести замену механизма — подробная инструкция с фото ниже:

Установите ключ в ZZ и поверните его на 90 градусов, чтобы он был установлен в положение 0. Это необходимо сделать, потому что в этом случае штифт, которым крепится рулевой шкив от проворачивания, превратится в секрет. Другими словами, это не позволит булавке помешать вашим дальнейшим действиям.
Далее необходимо будет демонтировать пластиковую защитную крышку на руле, так как за ней скрывается само устройство и все разъемы. Для выполнения этой задачи вам потребуется открутить пять саморезов — с их помощью нижняя часть накладок крепится к верхней.
При откручивании и снятии болтов необходимо будет приподнять верхнюю часть накладки и снять ее. После этого оба компонента защиты убираются в сторону.
После выполнения этих действий вам нужно будет открутить винты, которыми крепится замок зажигания. Сами болтов два; они расположены слева и справа от устройства. Когда болты открутятся, потребуется отсоединить провода, подключенные к контактной группе.
На следующем этапе вам нужно будет посмотреть на левую сторону устройства — здесь вы можете увидеть небольшой слот. В эту прорезь нужно будет вставить шило или гвоздь, а затем вдавить само крепление.
Сделав это, необходимо снять устройство с гнезда, при этом его нужно будет подтолкнуть отверткой. Когда замок зажигания у вас в руках, вы можете либо заменить устройство, либо отремонтировать его, в зависимости от необходимости. Если вы не знаете, как поставить замок обратно, то в этом нет ничего сложного — процедура выполняется аналогично, только в обратном порядке.
Для установки необходимо вставить ключ в новый ЗЗ, после чего установить его в положение 0.После этого зажимается нижний фиксатор, это позволит установить устройство в сиденье. Все необходимые провода подключаются в соответствии со схемой распиновки, проверяется работоспособность установленного узла.

Фотогалерея «Замена зажигания»

Основная особенность проводки ВАЗ 2106 электро в том, что она однопроволочная. Поэтому интересно посмотреть на разводку, которая выполняет 2 роли: плюс и минус. Также важно знать, что все электрическое в автомобиле предназначено для определенного рабочего процесса.

Что касается самого автомобиля, то многие уже знакомы с функционалом ВАЗ 2106, пространством под капотом и в багажнике. Этот автомобиль можно настроить, как только пользователь почувствует себя комфортно. Но даже такая известная машина, как ВАЗ 2106, снова может чем-то удивить.

Элементы электропроводки, как и любой другой элемент, отвечающий за функционирование автомобиля, в полной мере имеет свои характеристики, а схема подключения в свою очередь:

активирует электрическую цепь с помощью замка зажигания ВАЗ 2106;
подключается к аккумулятору через блок предохранителей;
проводит электрический ток в ключевых узлах.

Исходя из всего вышесказанного, все неисправности нужно начинать искать с замка зажигания, ведь большая часть ответственности лежит на нем. Сам ключевой узел не только отвечает за управление всей системой зажигания в автомобиле, но и выполняет охранную функцию. Также он позволяет буксировать автомобили.

Каковы причины ремонта замка зажигания?

Замок зажигания такого классического автомобиля, как ВАЗ 2106, имеет 4 режима работы, которые отличаются выполнением электрических функций.

Нулевой режим практически ни за что не отвечает, только питает некоторые провода.
Первый режим дает возможность управлять не только ходовыми огнями, но и противотуманными фарами, щетками стеклоочистителей и поддерживает работу обогрева автомобиля.
Второй режим отвечает за работу поворотников, панели приборов и системы зажигания.
Третья позиция обеспечивает питание клемм.

Замена замка зажигания может потребоваться один раз почти каждому водителю.Это можно объяснить тем, что некоторые водители теряют ключи от зажигания, а как завести машину без ключей?

Ну а если говорить о классическом автомобиле, то, скорее всего, водитель ВАЗ 2106 уже разобрался с физическим износом некоторых деталей, в данном случае речь идет о личинке замка. Если провода в замке зажигания уже выглядят как-то подозрительно, то в таком случае проводку следует заменить как можно скорее, чтобы не доводить ситуацию до короткого замыкания.

Как поменять замок зажигания

Для замены замка зажигания необходимо выполнить следующие действия:

отсоединить аккумулятор;
откручиваем все винты кожуха под рулем и снимаем его;
перевести ключевой узел в положение «0»;
вставить шило в отверстие для снятия фиксатора;
маркировать контактные провода, чтобы в дальнейшем их не путать;
установите новый замок и выполните команду снова, но наоборот.

Удобно, что схема подключения сделана так, что для смены всей контактной группы вообще не нужно снимать замок зажигания. Но в любом случае не обязательно фактически «сдирать» все одной рукой, потому что обратно установить все, что было снято ранее, не получится.

Что касается закупки запчастей, то в данном случае это нужно делать у проверенных поставщиков, ведь подделок на рынке сейчас достаточно. В ВАЗ 2106 применены только качественные комплектующие.Необходимо помнить, что корпус оригинального замка зажигания сделан аккуратно, ровно по краям и сверху, и голограмма аккуратно не оторвется.

Отличительная черта подделки — плавное и точное движение ключа в замке, в подделках его обычно не так-то просто подать.

Преимущества бесконтактного зажигания

Электросхему можно охарактеризовать иначе. Бесконтактное зажигание — популярный вид тюнинга классических моделей автомобилей, и ВАЗ 2106 не исключение.Минусов у такого розжига нет. Главное преимущество — экономия бензина, двигатель работает максимально чисто, а запуск зимой более плавный, ускорение автомобиля становится более комфортным. Но главное достоинство — это плавная работа двигателя.

Важно знать, что чем плавнее механизм, двигатель ВАЗ, тем дальше можно проехать на этой машине. А если знать, за что отвечают схемы, то ремонт основных деталей можно сделать самостоятельно.

Схема подключения ВАЗ 2106 такая же, за исключением некоторых элементов.Датчик импульсный, он создает колебания, которые поступают на транзисторный ключ. Благодаря этой подаче появляются другие импульсы, которые попадают в систему.

Схема ВАЗ 2106

не такая сложная, как кажется. В машине много других сложных сюрпризов, но это уж точно не схема подключения. Нужно знать и понимать, насколько важно понимать, что такое электросхема ВАЗ и на что она влияет, и есть ли какие-то сходства с другими моделями, например, ВАЗ 21063.И независимо от того, сколько лет машине, какого года или века он выпускает, информация об автомобиле всегда будет актуальной.

Схема ВАЗ может быть идентична другим ее моделям, а также другим элементам и механизмам, например схеме двигателя. Удобно, что запчасти к таким машинам продаются на каждом авторынке, это касается всего электрооборудования. В классических автомобилях очень легко запомнить, что такое электрическая схема, ведь ее аналоги довольно распространены, поэтому во всей «классике» элементы проводки могут быть идентичными.

Замок зажигания ВАЗ 2107, устройство,замена,ремонт

Устройство замка зажигания ВАЗ 2107

Неисправности замка зажигания ВАЗ 2107

Замена контактной группы замка зажигания ВАЗ 2107

Замена замка зажигания ВАЗ 2107

Замок зажигания ваз 2107 — Зажигание — Статьи

Похожие материалы

Ваз схема замка зажигания

инструкция как правильно поменять и подключить с фото и видео

Строение и принцип работы замка зажигания ВАЗ 2106

Как снять замок зажигания?

Что понадобится?

Алгоритм действий

Как установить замок зажигания?

Что понадобится?

Распиновка (схема) замка зажигания ВАЗ 2106

Пошаговые этапы

Проверка работоспособности

Видео «Особенности подключения контактов ЗЗ»

замена замка зажигания ваз 2107 — DRIVE2

Читайте также:

Провода замка зажигания 2108, 2109, 21099

Схема замка зажигания ВАЗ 2110

Замок зажигания на ВАЗ 2110: замена своими руками, схема (распиновка) подключения проводов

Особенности устройства

Причины замены

Схема и распиновка

Демонтаж

Установка

схема подключения проводов по цвету и видео о том, как заменить устройство без ключа в автомобиле с инжектором и карбюратором

Как проверить элементы замка зажигания на работоспособность?

Когда необходимо производить замену замка зажигания в авто?

Схема подключения замка зажигания в ВАЗ-2107 по цвету проводов

Какие инструменты понадобятся для снятия и замены замка зажигания?

Как заменить замок зажигания на моделях ВАЗ-2107 с карбюратором и инжектором?

Демонтаж замка зажигания

Фотогалерея

Проверка и замена контактной группы

Установка и подключение нового замка

Как снять замок зажигания на ВАЗ-2107, если он заблокирован?

Как заменить замок зажигания без ключа?

Видео

Замки зажигания — СеАЗ Ока, 0.8 л., 2003 года на DRIVE2

Замки зажигания — характерные поломки и способы их устранения

Что может случиться с замком зажигания

Что собой представляет и как работает замок зажигания

Ремонт замка зажигания

Снимаем замок

Замена неисправной части

Подключение контактов к замку зажигания

Проверка работы замка зажигания

Замена замка зажигания на поздних моделях ВАЗ

Контактная группа замка зажигания — устройство и замена

Конструкция и принцип работы контактной группы замка зажигания

Замена контактной группы замка

Видео — Как поменять замок зажигания на ВАЗ 2110-2112

Подключение проводов замка зажигания ваз 2107 – АвтоТоп

Устройство замка зажигания на ВАЗ 2107

Личинка

Контактный разъем

Схема подключения

Когда необходима замена замка

Демонтаж замка зажигания

Устройство замка зажигания ВАЗ 2107

Неисправности замка зажигания ВАЗ 2107

Замена контактной группы замка зажигания ВАЗ 2107

Замена замка зажигания ВАЗ 2107

Замена замка зажигания на ваз 2107 с видео снятия и установки

Наиболее распространённые причины поломки замка зажигания

Когда надо заменить

Как менять

Необходимые инструменты

Как осуществить снятие (пошагово с фото)

Проверка и ремонт контактной группы, установка и подключение нового замка

Видео по замене на ВАЗ 2107

Замок зажигания ВАЗ-2106: проверка, снятие и установка

Подготовительные работы

Замок зажигания ВАЗ-2106: разборка

Схема и проверка замка

Замена замка зажигания ВАЗ-2106
