Три контура управления в организации – Бюро проектного менеджмента

Руководители часто сталкиваются с выбором, чему уделять больше внимания: работе с персоналом, построению тактических и стратегических планов, взаимодействию с клиентами или организации слаженной работы подразделений с друг другом.

По мере развития бизнеса на первое место могут выходить разные аспекты: вначале клиенты, потом персонал, затем стратегия. Часто бывает, что взаимодействие между отделами складывается стихийно и внимание руководителя до него просто не доходит. Так появляются скрытые неэффективные взаимодействия, которые незаметно снижают результативность организации.

Успешные организации уделяют внимание одновременно трем уровням управления.

Первый уровень – это система стратегического управления организацией в целом. На этом уровне мы разрабатываем миссию и видение, формализуем стратегические цели, формируем операционные и финансовые планы, определяем организационную структуру. Первый уровень формирует скелет (каркас) и направление движения организации.

Второй уровень – это система управления бизнес-процессами организации. Именно на этом уровне осуществляется взаимодействие как внутри, так и между подразделениями. Здесь создается добавленная стоимость в глазах клиентов: создаются продукты и услуги, формируются правила коммуникации с клиентами и поставщиками. Продолжая аналогию со строением человеческого тела, бизнес-процессы – это мышцы организации. Как мышцы в теле крепятся к костям, так и бизнес-процессы требуют слаженного взаимодействия нескольких отделов (рис. 1).

Рис.1. Взаимодействие отделов в рамках кросс-функциональных бизнес-процессов

Мнение, что за продажи отвечает отдел продаж, а за себестоимость продукции отвечает производство, до сих пор популярно во многих организациях. Реальность же требует командной работы нескольких отделов, чтобы достичь результата. Будь то выполнение заказа клиента, закупка товара у поставщика, обработка рекламации или любой другой сложный процесс — без взаимодействия нескольких отделов не обойтись.

Третий уровень – это система управления персоналом организации. На первый план выходят навыки, знания, мотивация сотрудников. Работу отдельно взятого сотрудника можно сравнить с работой отдельно взятой клетки в организме человека. Во взаимодействии с другими сотрудниками обеспечивается функционирование организации в целом и ее «мышц» (процессов).

Все три уровня управления должны взаимодействовать между собой (рис. 2). Сбой хотя бы на одном из уровней приводит к проблемам в работе всей организации.

Сталкиваясь с какой-либо проблемой в работе организации, важно задать себе вопрос: какая система управления привела к возникновению проблемы? И работать над устранением проблемы на соответствующем уровне. Иначе положительный результат будет требовать сверхусилий.

Рис. 2. Три контура управления в организации

Мы можем вкладывать большие средства в обучение и развитие сотрудников или нанимать на рынке первоклассных профессионалов, но отсутствие стратегического видения или закостенелые, бюрократические процессы будут со временем сводить на нет эффект от обучения и приводить к разочарованию персонала. Критически важно работать на всех уровнях. Отсутствие одновременной системной работы на каждом из уровней будет нивелировать усилия, которые предпринимаются в какой-то отдельно взятой области.

Контур управления — определение термина

Термин и определение

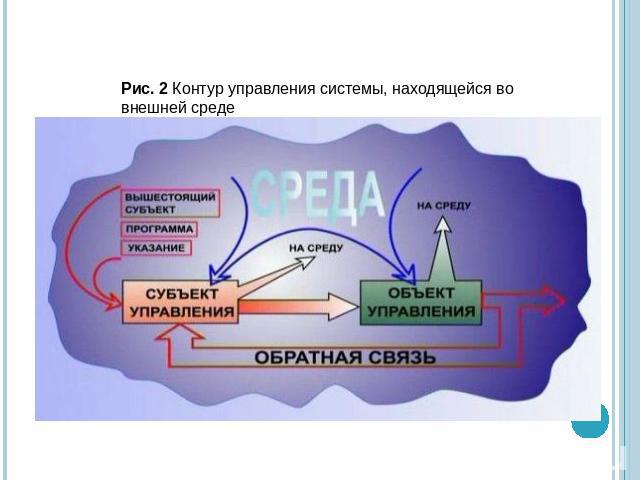

замкнутая совокупность элементов системы управления, где каждый элемент системы воздействует на последующий и получает, в свою очередь, воздействие от предыдущего по информационным каналам.

Еще термины по предмету «Теория управления»

Hoy-xау

совокупность технических, технологических, коммерческих, организационных знаний, необходимых для организации производства.

Автократичный руководитель

лидер, который стремится сконцентрировать в своих руках всю власть, основанную на вознаграждении и принуждении, и полагается на законные полномочия.

Среда менеджмента знаний

аспекты состояния компании, которые определяют способность компании эффективно управлять знаниями, наиболее важными аспектами являются установленная взаимосвязь между стратегией компании и знаниями, культура, уровень технологической оснащенности, знание источников знаний, доступность источников знаний, структурированность и актуальность существующих знаний.

Научные статьи на тему «Контур управления»

Классификация систем программного управления Определение 1 Система программного управления – это. ..
контуром….
В системах с разомкнутым контуром имеется лишь один поток данных….
Для систем с разомкнутым контуром характерна невысокая точность воспроизведения движения, которая определяется…
В системах управления с замкнутым контуром существуют два потока данных.

Статья от экспертов

Повышенный интерес к инструментам и технологиям управления способствовал появлению множества теорий в этой области, когда предметом изучения становится один какой-либо ее аспект. Однако любая организация представляет собой целостный организм, где функционирование всех подсистем и элементов взаимосвязано. В настоящей статье предпринята попытка по возможности без введения новых понятий и терминов, с использованием устоявшейся терминологии представить целостную картину системы управления организ…

Научный журнал

Creative Commons

Панель элементов управления. Холст. Строка состояния. Палитра. Контекстная панель управления….
Полученный контур кажется недостаточно плавным….
Выделим одну из копий и нажмем на панели «Элементы

управления» кнопку «Горизонтально отобразить выделенные…
Теперь контур сердца готов….
узлы контура»).

Статья от экспертов

Рассмотрен принцип работы системы управления перемещением рабочих органов, контура скорости и контура перемещения станка с числовым программным управлением. Найдено простое и понятное описание системы управления станком.

Научный журнал

Creative Commons

Повышай знания с онлайн-тренажером от Автор24!

📝 Напиши термин
✍️ Выбери определение из предложенных или загрузи свое
🤝 Тренажер от Автор24 поможет тебе выучить термины, с помощью удобных и приятных карточек

Возможность создать свои термины в разработке

Еще чуть-чуть и ты сможешь писать определения на платформе Автор24. Укажи почту и мы пришлем уведомление с обновлением ☺️

Привет! Рады, что термин оказался полезен 🤩

Для копирования текста подпишись на Telegram bot. Удобный поиск по учебным материалам в твоем телефоне

Подписаться и скачать термин

Включи камеру на своем телефоне и наведи на qr-код. Edu24_bot откроется на устройстве

Привет! Рады, что термин оказался полезен 🤩

Подписчики нашего бота Edu24_bot получают определение прямо в телеграмм! Просто перейди по ссылке ниже

Скачать термин

Включи камеру на своем телефоне и наведи на qr-код. Edu24_bot откроется на устройстве

Что такое контур управления?

Автор: — 06 мая 2020 г.

Контуры управления — это системы, применяемые инженерами-проектировщиками в различных промышленных приложениях для поддержания переменных процесса (PV) на желаемом уровне или заданной точке (SP). Циклы управления важны для поддержания стабильности системы и для последовательного получения желаемого результата процесса.

Контур регулирования температуры является одним из наиболее распространенных примеров контура регулирования. Контуры управления работают для поддержания температуры в наших домах и офисах. Они также используются для ряда погружных и промышленных систем отопления. Контуры регулирования температуры устроены следующим образом:

-Управляемый процесс установлен. В случае контура регулирования температуры это относится к температуре нагреваемого вещества, например к температуре воды.
— Датчики измеряют значение процесса (PV) или, в данном случае, текущее значение температуры. Датчики бывают в виде термостатов в бытовых системах отопления, в то время как в промышленных приложениях обычно используются термопары, резистивные датчики сопротивления и термисторы.
— Датчики передают измеренное значение технологического параметра на контроллер температуры. Это инициирует процесс управления, необходимый для достижения заданного значения (желаемой температуры).
— Конечный элемент управления получает управляемые значения от контроллера и физически снижает или увеличивает температуру.

Все системы контуров управления содержат согласованный ряд элементов, необходимых для достижения цели управления. Системы контура управления доступны в различных конфигурациях, в зависимости от типа отрасли и спецификации использования. Однако все они построены по одному и тому же принципу.

Контуры управления, по сути, представляют собой контуры обратной связи, поскольку они включают обнаружение ошибок и реализацию коррекции обратной связи. Этот процесс достигается путем соединения различных аппаратных компонентов в цепь. Это включает в себя производственную последовательность или систему, которая включает одну или несколько переменных, подлежащих контролю.

Компоненты замкнутого контура управления настроены соответствующим образом. Важно всегда следить за тем, чтобы все компоненты были связаны в правильном порядке. Любой сбой в системе приводит к прекращению автоматизированного процесса. Например, переход на ручное управление.

Датчики и преобразователи

Датчики являются начальными измерительными устройствами в контуре управления. Они преобразуют переменную процесса в соответствующие аналоговые или цифровые сигналы, которые считываются контроллером и затем сравниваются с требуемой уставкой. Измерения обычно представлены в виде электрического заряда, напряжения или пневматического давления. Если показания датчика выходят за пределы контрольного диапазона уставки, контроллер затем открывает или закрывает выключатель питания, включая или выключая нагреватель, пока не будет достигнута желаемая температура.

На рынке представлен широкий выбор датчиков. Они применяются в зависимости от типа измеряемой переменной. Watlow предлагает датчики температуры, такие как термопары или термометры сопротивления. Они обеспечивают диэлектрическую прочность при высоких температурах, что гарантирует точную передачу сигналов на контрольно-измерительные приборы или элементы управления.

Преобразователи — это усовершенствованные датчики, которые дополнительно преобразуют заданные значения посредством обработки сигнала. Например, в электрических приборах ток может быть преобразован в измерения напряжения. Эти устройства преобразования также доступны в различных формах в соответствии с их принципами работы, такими как емкость и свойства самогенерации.

Передатчики могут использоваться для стандартизации сигналов, которые циркулируют по контуру управления, где параметры контролируются и управляются удаленно. Эти устройства, работающие в тесном контакте с датчиками, способны обрабатывать различные сигналы, такие как давление, расход и температура.

Измеряемые значения в системе управления отображаются для обслуживающего персонала. Это достигается с помощью индикаторов, таких как манометры или цифровые дисплеи на контроллере.

Контроллеры

Контроллер — это устройство в контуре управления, которое интерпретирует измерения, поступающие от датчика, и определяет действие по управлению на основе сравнения этого значения с заданным значением. Существуют различные версии устройства, в том числе контроллеры температуры, мощности и процесса Уотлоу.

Контроллеру требуется ввод измеренных значений. Это контролируемые переменные и представление SP (уставки), выраженное в виде измеренного значения. Профессионалы считают ПИД-регуляторы (пропорционально-интегрально-дифференциальные) наиболее эффективными и стабильными контроллерами, доступными на рынке.

Контроллеры начинают с обработки измеренных значений с помощью компонента, известного как детектор ошибок. Детектор ошибок определяет, совпадает ли измеренное значение PV с SP или эталонным значением.

Контроллеры используют сигналы ошибок для выполнения последующих управляющих действий, которые выполняются для достижения SP. Следовательно, необходимо, чтобы детекторы ошибок генерировали сигналы ошибок до того, как будут переданы управляющие действия. Управляющие воздействия традиционно оцениваются с помощью пневматической или электронной обработки сигналов.

Однако последние достижения в области технологий привели к заметному росту использования компьютерных оценок. Компьютеризированные или «интеллектуальные» контроллеры ценятся в разных отраслях за их способность управлять многопараметрическими системами с интенсивными операциями. Некоторые эффективные примеры интеллектуальных контроллеров включают линейку контроллеров мощности Watlow ASPYRE® и контроллер температуры PM PLUS.

Исполнительные элементы и приводы

Исполнительные элементы – это те, которые получают управляющие сигналы от контроллера. Они регулируют переменную процесса по желаемому параметру. Время отклика является неотъемлемой частью конструкции эффективного теплового контура. Это значительно улучшает антикризисное управление в случае, если PV выходит за рамки желаемого SP.

Приводы являются наиболее важным компонентом исполнительных элементов управления, который оказывает непосредственное влияние на процесс управления. Компонент инициирует изменение, обрабатывая оцененные управляющие воздействия, которые регулируют переход от PV к SP.

Эти устройства обычно представлены штоком клапана или нагревательной спиралью в большинстве промышленных установок. Дополнительные устройства, такие как позиционеры клапана, могут быть установлены для улучшения скорости срабатывания приводов, таких как регулирующие клапаны. Репозиционеры помогают установить точное положение клапана (привода) по выходному сигналу контроллера.

Работа большинства сложных функций обработки основана на принципах контура управления. Контуры управления широко применяются в составе промышленных систем управления (АСУ) и распределенных систем управления (РСУ) различного назначения. К ним относятся такие приложения, как системы контроля качества, пищевая промышленность и очистка воды.

Контуры управления также применяются в промышленной архитектуре через цифровые полевые сети, такие как Fieldbus. В таких ситуациях применяются различные контуры управления в зависимости от степени риска и функциональности, задействованной в проекте. Цифровые полевые сети функционируют через цифровые сигналы, в отличие от более распространенного аналогового варианта. И делайте это в соответствии со строгим протоколом, принадлежащим конкретным компаниям.

Watlow — ведущий мировой поставщик промышленных технологий. Наш широкий ассортимент продукции включает современные тепловые продукты, в том числе нагреватели, датчики температуры, контроллеры и программное обеспечение для OEM-производителей. Мы предоставляем инженерные знания и тепловые технологии, которые позволяют нашим клиентам процветать.

Теги: Циклы управления Основы Контроллеры процессов Системный дизайн

Что такое контур управления? | Определение из TechTarget

Участник TechTarget

Контур управления — это система, состоящая из всех аппаратных компонентов и программных функций управления, необходимых для измерения и настройки переменной, управляющей отдельным процессом.

Контуры управления являются элементарным строительным блоком промышленных систем управления (ICS), таких как диспетчерское управление и сбор данных (SCADA) или распределенные системы управления (DCS). Каждый контур управления управляет определенной переменной в промышленном процессе.

Присутствующие везде, где используются ICS, контуры управления являются частью систем, используемых в нескольких процессах, в том числе:

Сельское хозяйство
Химические заводы
Целлюлозно-бумажные комбинаты
Контроль качества
Управление котлом и электростанция
Атомные электростанции
Контроль окружающей среды
Водоочистные сооружения
Очистные сооружения
Пищевая промышленность и пищевая промышленность
Металл и шахты
Фармацевтическое производство
Сахароперерабатывающие заводы

Контур управления состоит из нескольких компонентов. Хотя особенности различаются, контур управления обычно состоит из датчика, контроллера и конечного элемента управления. Датчик считывает переменную процесса или соответствующее измерение. Контроллер получает сигнал от датчика, а затем направляет его на контрольно-измерительные приборы, на удаленные оконечные устройства (RTU) и на конечные элементы управления, где настраивается переменная процесса, чтобы поддерживать желаемое значение уставки.

Существует два основных типа контуров управления: открытые контуры, принимающие участие человека, и замкнутые контуры, полностью автономные. Некоторые петли можно переключать между закрытыми и открытыми. В открытом состоянии переключаемый контур управляется вручную, а в закрытом состоянии он полностью автоматизирован.

Последнее обновление: сентябрь 2017 г.
