ᐉ Особенности устройства коробок передач отечественных автомобилей

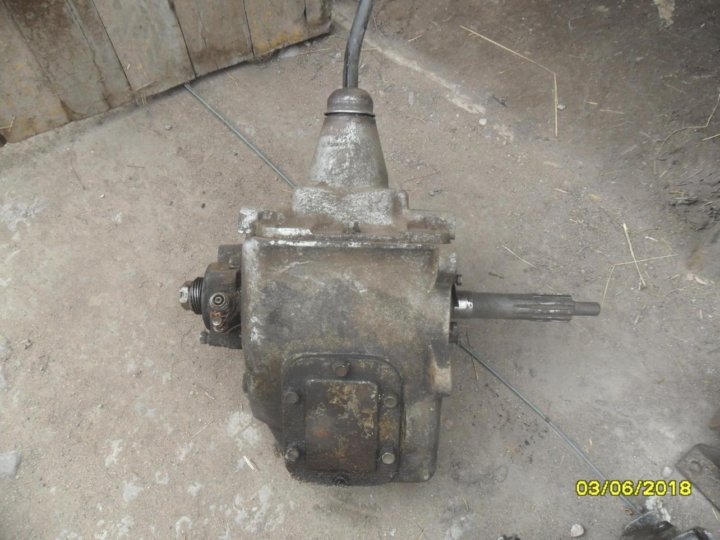

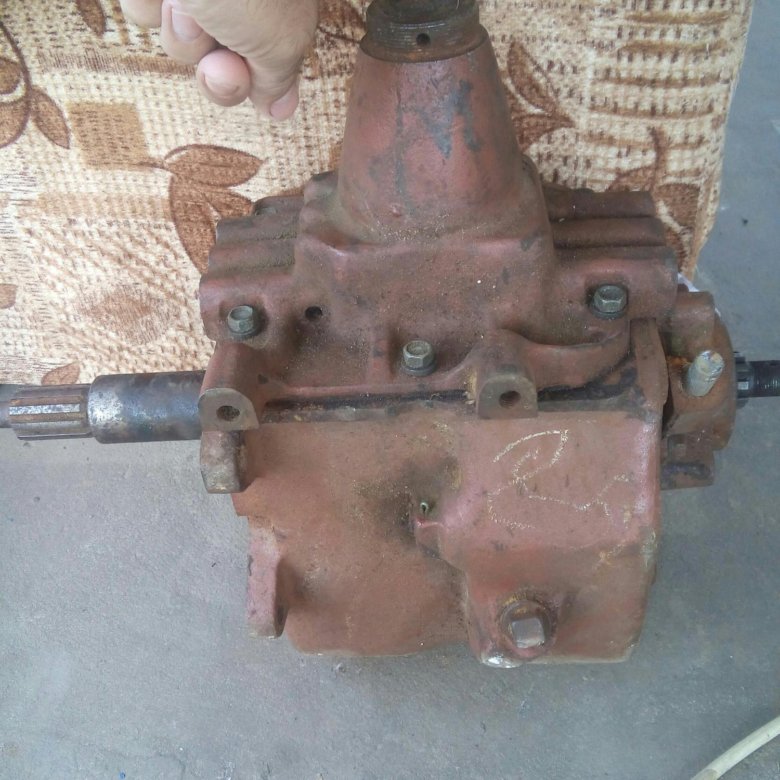

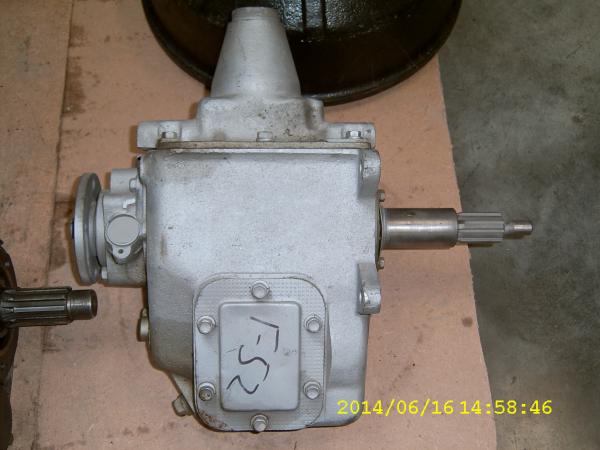

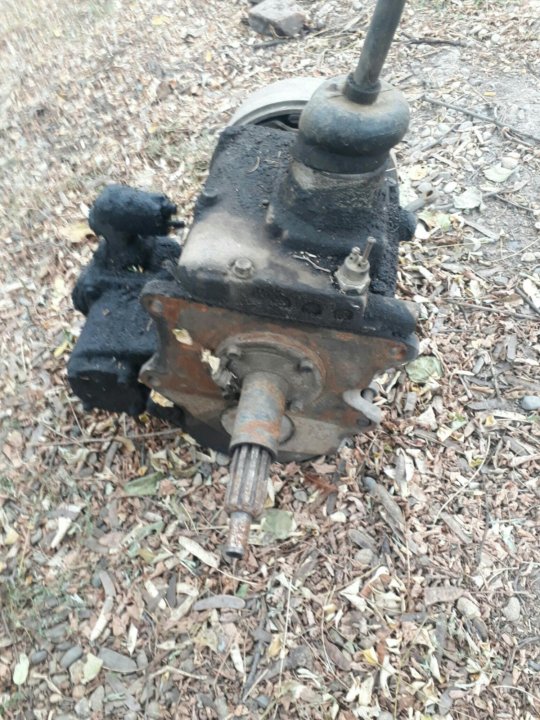

На автомобилях ГАЗ-63 и ГАЗ-51А устанавливаются трехходовые четырехступенчатые коробки передач. Они имеют четыре передачи для движения вперед и одну для движения задним ходом. Устроены коробки передач на автомобилях этих марок одинаково и отличаются между собой лишь тем, что на вторичном валу коробки передач автомобиля ГАЗ-51А имеется шестерня привода спидометра. У автомобиля ГАЗ-63 привод спидометра перенесен в раздаточную коробку.

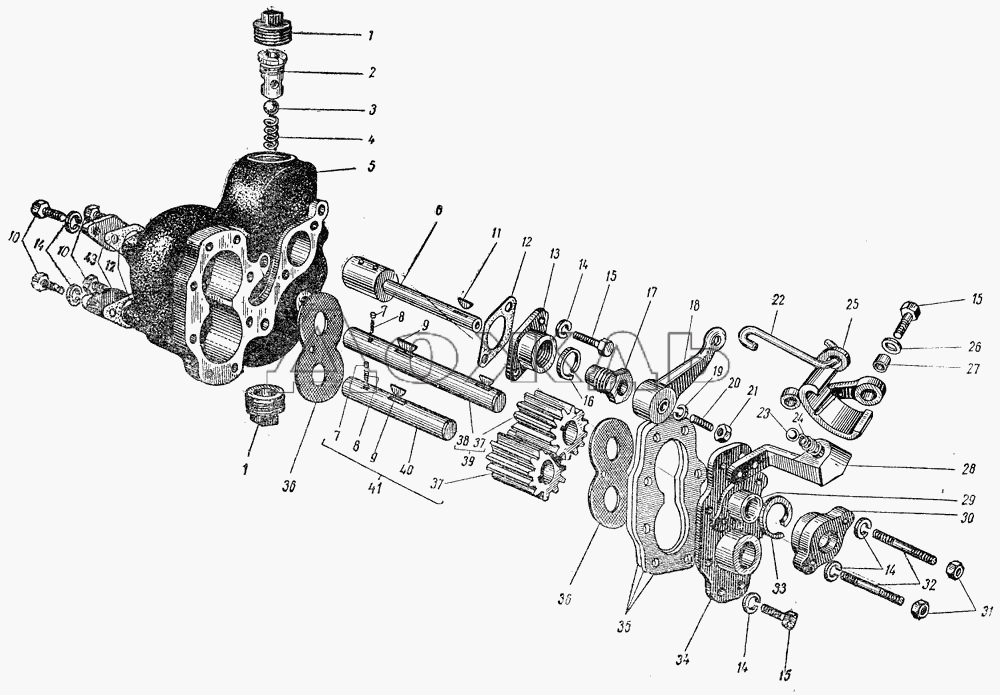

Картер коробки передач литой, чугунный, крепится болтами к картеру сцепления. С правой стороны в картере имеется окно, к фланцу которого крепится механический насос накачки шин.

В коробке передач на вторичном (ведомом) валу на шлицах: сидят две каретки 2 и 3. Каретка 3 с двумя шестернями: большая 22 служит для включения первой передачи и малая 21 для включения второй передачи.

Рис. Коробка передач автомобилей ГАЗ-63 и ГАЗ-51А: 1 — шестерня первичного вала; 2 — каретка третьей и четвертой (прямой) передач; 3 — каретка первой и второй передач; 4 — шарик фиксатора; 5 — вилка включения первой и второй передач; 6 — рычаг переключения передач; 7 — верхняя крышка картера коробки передач; 8 — шаровая опора рычага переключения передач; 9 — пружина шаровой опоры; 10 — рычажок защелки предохранителя включения заднего хода; 11 — скоба предохранителя включения заднего хода; 12 — ползун вилки включения первой и второй передач; 13 — ползун вилки включения третьей и четвертой передач; 14 — ползун вилки включения заднего хода; 15 — вторичный вал; 16 — сальник; 17 — ось вилки включения заднего хода; 18 — вилка включения заднего хода; 19 — ось каретки заднего хода; 20 — каретка заднего хода; 21 — малая шестерня каретки первой и второй передач; 22 — большая шестерня каретки первой и второй передач; 23 — пробка сливного отверстия картера; 24 — картер коробки передач; 25 — подшипники промежуточного вала; 26 — ось промежуточного вала; 27 — блок шестерен промежуточного вала; 28 — подшипник первичного вала; 29 — подшипник переднего конца вторичного вала; 30 — первичный вал

Каретка 2 представляет собой шестерню, имеющую наружные зубья для включения третьей передачи и внутренний зубчатый венец, которым она может входить в зацепление с зубчатым венцом шестерни 1 первичного вала, для включения четвертой (прямой) передачи.

Задний ход включается при помощи каретки 20, представляющей собой двойную шестерню, свободно вращающуюся и передвигающуюся вдоль неподвижной оси 19. Для включения заднего хода эта каретка перемещается вперед, при этом большая шестерня каретки входит в зацепление с шестерней промежуточного вала, а малая — с большой шестерней 22 каретки 3. Схема включения шестерен и передачи крутящего момента показана на рисунке.

Рис. Схема включения шестерен и передач крутящего момента в четырехступенчатой коробке передач автомобилей ГАЗ-63 и ГАЗ-51 А: а — первая передача; б —вторая передача; в — третья передача; г — четвертая передача; б — задний ход (наименование деталей то же, что на предыдущем рисунке)

Произвольное выключение передачи предотвращается посредством фиксаторов, размещенных над каждым ползуном в приливах крышки коробки передач.

Фиксатор состоит из шарика 4 и пружины 3, которая прижимает его к ползуну. Сверху в ползунах имеется по три выемки: средняя выемка служит для фиксации нейтрального положения, а крайние — для фиксации соответствующих передач. Ползун заднего хода имеет только две выемки: одну — для фиксации нейтрального положения, другую — для фиксации заднего хода.

Рис. Схема устройства фиксаторов и замка коробки передач автомобилей ГАЗ-63 и ГАЗ-51А: 1 — штифт; 2 — стопор; 3 — пружина; 4 — шарик; 5 — прилив крышки картера коробки передач; 6 — крайний ползун; 7 и 9 — сухари замка; 8 — средний ползун

Для предотвращения одновременного включения двух передач в переключающем механизме коробки имеется замок. Этот замок состоит из двух сухарей 7 и 9, помещенных между ползунами, и штифта 1, установленного в горизонтальном сверлении среднего ползуна 8. От выпадания штифт 1 удерживается стопором 2.

В крайних ползунах соответственно их нейтральному положению против канала замка сделано по одной выемке, в среднем ползуне — две.

Длина сухарей, штифта и глубина выемок подобраны так, что при перемещении одного из ползунов два других надежно запираются. При перемещении среднего ползуна раздвигающиеся сухари входят в канавки крайних ползунов и запирают их.

При перемещении крайнего ползуна 6 сухарь 9, выходящий из его канавки, перемещается, запирает средний ползун 8 и, надавливая через штифт 1 на второй сухарь 7, запирает другой крайний ползун.

Для предотвращения случайного включения заднего хода при движении автомобиля вперед в переключающем механизме имеется дополнительный замок — предохранитель включения заднего хода.

Он изготовлен в виде тяги с рычажком 10. На нижнем конце тяги имеется скоба 11. Эта скоба, если рычажок 10 не поднят, мешает нижнему концу рычага переключения передач войти в паз ползуна 14 вилки включения заднего хода.

На автомобилях ЗИЛ-157К и ЗИЛ-164А одинаковые по своему устройству трехходовые пятиступенчатые коробки передач. Коробка передач автомобиля ЗИЛ-164А отличается от коробки передач автомобиля ЗИЛ-157К тем, что имеет на вторичном валу привод спидометра, у автомобиля ЗИЛ-157К привод спидометра размещен в раздаточной коробке.

Коробка передач имеет пять передач вперед и одну для движения назад. Пятая Передача коробки — прямая.

Коробка передач крепится к картеру сцепления четырьмя шпильками, ввернутыми в картер сцепления. Соосная установка коробки и картера сцепления осуществляется по точно обработанному фланцу крышки 4 заднего подшипника первичного вала коробки.

Первичный вал 1 установлен на двух шарикоподшипниках. Передний подшипник 53 установлен в расточке фланца коленчатого вала, задний 2 — в передней стенке картера коробки передач. Задний подшипник от осевых перемещений удерживается стопорным кольцом 3.

Передний конец вторичного вала 34 опирается на подшипник, который состоит из свободных роликов 51, удерживаемых в гнезде первичного вала кольцом 50. Задний конец вторичного вала опирается на шарикоподшипник 22, закрепленный в стенке картера стопорным кольцом 29.

Промежуточный вал 44 установлен па двух подшипниках. Передний подшипник 46 роликовый, без внутреннего кольца; ролики перемещаются непосредственно по шейке вала. Стопорное кольцо 48 ограничивает возможность осевого перемещения кольца подшипника. Отверстие под подшипник в картере закрывается заглушкой 47, которую устанавливают на краске; это место дополнительно уплотняется резиновым кольцом 49. Задний подшипник 31 закреплен стопорным кольцом 32; подшипник шариковый с защитной шайбой и с полным заполнением шариков для увеличения срока его службы.

Блок шестерен заднего хода 57 вращается на двух роликоподшипниках, установленных на неподвижной оси 56.

Шестерня первичного вала 1 и шестерня 45 промежуточного вала, шестерни второй 18 и 35, третьей 8 и 39 и четвертой 7 и 41 передач имеют косые зубья, остальные шестерни имеют прямые зубья. Шестерни четвертой 7, третьей 8 и второй 18. передач вторичного вала находятся в постоянном зацеплении с шестернями промежуточного вала и свободно вращаются на своем валу. Шестерни на шейках вала удерживаются от осевых перемещений замочными кольцами 37 и 43. Опорные шайбы 36 и 42 шестерен четвертой и второй передач установлены на шлицах вала.

Рычаг 68 переключения передач вместе с промежуточным рычагом 69 включения первой передачи и заднего хода размещены в съемной крышке 41 коробки. Промежуточный рычаг 69 уменьшает ход рычага 68 переключения передач при включении первой передачи и заднего хода, сделано это для того, чтобы иметь ход рычага 68 одинаковым при включении любой передачи коробки.

Ползуны переключения передач 71, 72, 73 удерживаются в нужном положении фиксаторами, состоящими из шарика 13 и пружины 14 на ползунах имеются канавки под шарик. Для предохранения от случайного включения одновременно двух передач имеется замочное устройство, состоящее из штифта 15 и двух пар шариков 16 при движении какого-либо ползуна два других запираются шариками, которые входят в соответствующие канавки на стержнях.

Для предохранения от ошибочного включения заднего хода или первой передачи служит пружинный упор 70, размещенный в промежуточном рычаге: чтобы включить одну из этих передач, водителю нужно приложить к рычагу переключения передач дополнительное усилие, необходимое для преодоления сопротивления пружинного упора.

Для безударного включения второй, третьей, четвертой и пятой передач коробка передач имеет два синхронизатора, которые облегчают труд водителя при переключении передач, обеспечивают бесшумность включения передач и повышают долговечность зубчатых муфт и шестерен.

Рис. Коробка передач автомобиля ЗИЛ-157К; 1 — первичный вал; 2, 22, 31, 46, 53 и 54 — подшипники; 3, 29, 32, 48 — стопорные кольца; 4 — крышка подшипника первичного вала; 5 — синхронизатор четвертой и пятой передач; 6 — втулка шестерни четвертой передачи; 7 и 41 — шестерни четвертой передачи; 8 и 39 — шестерни третьей передачи; 9 — вилка переключения четвертой и пятой передач; 10 — вилка переключения второй и третьей передач; 11 крышка коробки передач; 12 — установочная втулка; 13 — шарик фиксатора; 14 — пружина фиксатора; 15 — штифт замка; 16 — шарик замка; 17 — синхронизатор второй и третьей передач; 18 и 35 — шестерни второй передачи; 19 — вилка переключения первой передачи и заднего хода; 20 — шестерня первой передачи и заднего хода; 21 — сапун; 23 — крышка подшипника вторичного вала; 24 — распорная втулка; 25 — фланец с отражателем; 26 — шайба; 27 — гайка фланца вторичного вала; 28 — сальник; 30 — гайка промежуточного вала; 33 — картер коробки передач; 34 — вторичный вал; 36, 40 и 42 — опорные шайбы; 37 и 43 — замочные кольца; 38 — шестерня заднего хода промежуточного вала; 44 — промежуточный вал; 45 — шестерня постоянного зацепления; 47 — заглушка; 49 — резиновое кольцо; 50 — пружинное кольцо; 51 — ролики подшипника; 52 — гайка первичного вала; 55 — распорная втулка; 56 — ось блока шестерен; 57 — блок шестерен заднего хода; 58 — крышка люка отбора мощности; 59 — пробка контрольно-наливного отверстия; 60 — пробка с магнитом сливного отверстия; 61 — прокладка; 62 — головка стержня переключения первой передачи и заднего хода; 63 — ось промежуточного рычага; 64 — картер рычага переключения передач; 65 — фиксатор рычага; 66 — опора рычага; 67 — пружина; 68 — рычаг переключении передач; 69 — промежуточный рычаг; 70 — пружинный упор; 71 — ползун переключения первой передачи и заднего хода; 72 — ползун переключения четвертой и пятой передач; 73 — ползун переключения второй и третьей передач

Конусные кольца 8 синхронизатора связаны между собой жестко с помощью трех пальцев 6, концы которых развальцованы. Пальцы в средней части имеют конические поверхности, являющиеся блокирующими. Отверстия в диске каретки 7, через которые проходят блокирующие пальцы, также имеют блокирующие поверхности в виде фасок с двух сторон отверстия.

Конусные кольца 8 не имеют жесткой связи с кареткой 7 и могут быть смещены относительно нее; они связаны с кареткой через три фиксирующих пальца 4, внутри которых размещены пружины 3 и по два шарика 2. В кольца 8 запрессованы опоры 1 для шариков фиксатора.

При передвижении каретки вилкой конусное кольцо 8, двигаясь вместе с кареткой, подводится к конусу 5 шестерни. Вследствие разности оборотов каретки, связанной со вторичным валом и шестерней, связанной через промежуточный вал с первичным валом, происходит сдвиг конусного кольца 8 относительно каретки 7 до соприкосновения блокирующих поверхностей пальцев 6 с блокирующими поверхностями каретки 7, препятствующий дальнейшему продвижению каретки.

Как только числа оборотов каретки и шестерни уравняются (синхронизация), блокирующие поверхности не будут препятствовать продвижению каретки, и передача включится без шума и удара.

Схема включения шестерен и передачи крутящего момента показана на рисунке.

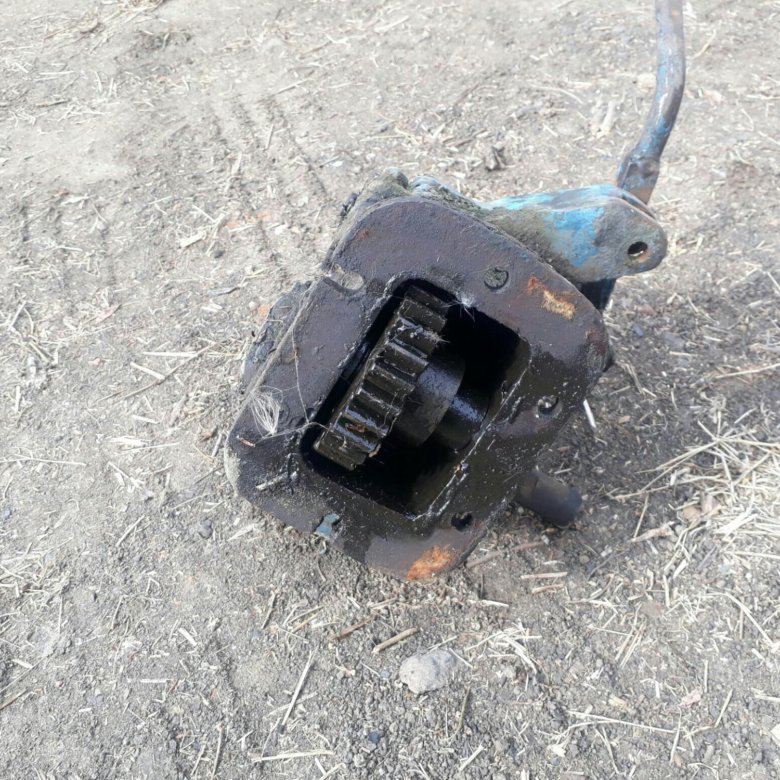

Конструкцией коробки передач предусмотрена возможность отбора мощности для привода лебедки или других специальных дополнительных агрегатов. Для этого картер коробки передач имеет люк с правой стороны, закрытый крышкой 58, взамен которой при необходимости ставится та или иная специальная коробка отбора мощности; приводом отбора мощности служит большая шестерня блока 57 шестерен заднего хода.

На автомобилях ЗИЛ-157 и ЗИЛ-164 устанавливаются одинаковые по своему устройству трехходовые пятиступенчатые коробки передач.

Коробка передач автомобиля ЗИЛ-164 отличается от коробки передач автомобиля ЗИЛ-157 лишь тем, что имеет на вторичном валу привод спидометра; у автомобиля ЗИЛ-157 привод спидометра размещен в раздаточной коробке.

Рис. Синхронизатор коробки передач автомобилей ЗИЛ-157К и ЗИЛ-164А: 1 — опора фиксатора; 2 — шарик; 3 — пружина; 4 — фиксирующий палец; 5 — конус шестерни; 6 — блокирующий палец; 7 — каретка; 8 — конусное кольцо

Рис. Схема включения шестерен и передачи крутящего момента в пятиступенчатой коробке передач автомобилей ЗИЛ-157К и ЗИЛ-164А: а — первая передача; б — вторая передача; в — третья передача; г — четвертая передача; д — пятая передача; е — задний ход

Коробка имеет пять передач для движения вперед и одну для движения задним ходом. Пятая передача коробки — ускоряющая. Она используется при движении автомобилей по хорошей дороге без нагрузки.

Рис. Коробка передач автомобиля ЗИЛ-157: 1 — первичный вал; 2 — роликоподшипник переднего конца вторичного вала; 3 — подшипник первичного вала; 4 — шестерня первичного вала; 5 — зубчатая ступица; 6 — муфта включения четвертой и пятой передач; 7 — зубчатый венец шестерни пятой передачи вторичного вала; 8 — бронзовая втулка; 9 — крышка картера коробки; 10 — шпилька замка переключения; 11 — шарик фиксатора; 12 — пружина фиксатора; 13 — вилка включения четвертой и пятой передач; 14 — пружина шаровой опоры рычага; 15 — шаровая опора рычага; 16 — рычаг переключения передач; 17 — каретка второй и третьей передач; 18 — каретка первой передачи и заднего хода; 19 — шарикоподшипник заднего конца вторичного вала; 20— картер коробки передач; 21 — корпус привода спидометра; 22 — резиновый сальник; 23 — фланец крепления вилки кардана; 24 — вторичный вал; 25 — крышка подшипника промежуточного вала; 26 — шарикоподшипник промежуточного вала; 27 — промежуточный вал; 28 — шестерня первой передачи промежуточного вала; 29 — ось блока шестерен заднего хода; 30 — блок шестерен заднего хода; 31 — шестерня второй передачи промежуточного вала; 32 — шестерня заднего хода промежуточного вала; 33 — роликоподшипник; 34 — шестерня третьей передачи промежуточного вала; 35 — шестерня пятой передачи промежуточного вала; 36 — шестерня отбора мощности; 37 — приводная шестерня промежуточного вала; 38 — роликоподшипник промежуточного вала; 39 — шестерня третьей передачи вторичного вала; 40 — шестерня пятой передачи вторичного вала; 41 — игольчатый подшипник; 42 — зубчатый венец шестерни третьей передачи; 43 — зубчатый венец шестерни первичного вала

С правой стороны картера 20 имеется окно, к которому при необходимости крепится коробка отбора мощности. Первичный вал 1, выполненный заодно с шестерней 4 и зубчатым венцом 43, вращается в двух подшипниках, установленных в гнезде маховика и в стенке картера. Вторичный вал установлен в двух подшипниках: передний конец в роликоподшипнике 2 и задний в шарикоподшипнике 19. Вытекание масла через подшипник 19 предотвращается резиновым сальником 22; установленный на фланце вторичного вала отражатель защищает сальник от пыли и грязи.

На шлицах вторичного вала 24 установлены каретки: 18 — первой передачи и заднего хода и 17 — второй и третьей передач. На вторичном валу свободно установлены шестерня 39 третьей передачи на игольчатом подшипнике 41, шестерня 40 пятой передачи на бронзовой втулке 8. В передней части вторичного вала на шлицах сидит зубчатая ступица 5. По зубьям ступицы передвигается муфта 6 включения четвертой и пятой передач. Шестерни 4 и 40 имеют зубчатые венцы, в зацепление с которыми входит муфта 6 при включении четвертой или пятой передачи. Третья передача включается кареткой 17 посредством ввода ее внутренних зубьев в зацепление с зубчатым венцом шестерни 39. Этой же кареткой включается и вторая передача (с шестерней 31). Первая передача и задний ход включаются кареткой 18. Для включения заднего хода в коробке передач имеется блок 30 шестерен заднего хода, который размещен на оси 29. Одна из шестерен блока находится в постоянном зацеплении с шестерней 32 заднего хода промежуточного вала. Передний конец промежуточного вала установлен на роликоподшипнике 38, задний на шарикоподшипнике 26. Шестерни 28, 31 и 32 выполнены заодно с промежуточным валом. Шестерни 34, 35, 36 и 37 установлены на промежуточном валу на шпонках. Все шестерни постоянного зацепления, за исключением шестерни заднего хода и отбора мощности, имеют спиральные зубья.

Произвольное выключение передач предотвращается установленными в приливах крышки 9 картера фиксаторами, действующими так же, как и в коробке передач автомобилей ГАЗ-63 и ЗИЛ-157К.

Чтобы предотвратить случайное передвижение одновременно двух ползунов, имеется специальное замочное устройство, которое позволяет перемещаться только одному ползуну. От ошибочного включения на ходу автомобиля заднего хода предохраняет пружинный упор, увеличивающий усилие на рычаге при переводе его в положение включения передачи заднего хода.

Схема включения шестерен и передачи крутящего момента показана на рисунке.

Рис. Схема включения шестерен и передачи крутящего момента в пятиступенчатой коробке передач автомобилей ЗИЛ-157 и ЗИЛ-164: а — первая передача; б — вторая передача; в — третья передача; г — четвертая передача; д — пятая передача; е — задний ход

На автомобилях ЗИЛ-151 и ЗИЛ-150 устанавливались коробки передач, в основном одинаковые по устройству с коробками передач автомобилей ЗИЛ-157 и ЗИЛ-164. Отличаются они тем, что на крышке картера коробки передач нет сапуна для вентиляции картера, коробка передач имеет несколько укороченный рычаг переключения передач, задний подшипник первичного вала и шарикоподшипник вторичного вала не имеют уплотнений, предотвращающих вытекание смазки.

На автомобилях Урал-375, КрАЗ-214 и КрАЗ-219 устанавливаются одинаковые по устройству трехходовые пятиступенчатые коробки передач. Коробка передач имеет пять передач для движения вперед и одну для движения задним ходом. Шестерня 13 первичного вала выполнена заодно с валом 1 и имеет венец с внутренним зубом.

Рис. Устройство коробки передач автомобилей Урал-375, КрАЗ-214 и КрАЗ-219: 1 — первичный вал; 2 — вилка переключения четвертой и пятой передач; 3 — предохранитель рычага переключения; 4 — головка ползуна вилки переключения пятой передачи и заднего хода; 5 — поводок переключения первой передачи и заднего хода; 6 — рукоятка рычага переключения передач; 7 — рукоятка предохранителя рычага переключения; 8 — рычаг переключения передач; 9 — горловина; 10 — головка ползуна переключения второй и третьей передач; 11 — ползун вилки переключения четвертой и пятой передач; 12 — шарик фиксатора ползуна; 13 — шестерня первичного вала; 14 — каретка синхронизатора включения четвертой и пятой передач; 15 — шестерня пятой передачи вторичного вала; 16 — шестерня третьей передачи вторичного вала; 17 — вилка переключения второй и третьей передач; 16 — ползун вилки переключения второй и третьей передач; 19 — каретка синхронизатора включения второй и третьей передач; 20 — шестерня второй передачи вторичного вала; 21 — ползун вилки переключения первой передачи и заднего хода; 22 — вилка переключения первой передачи и заднего хода; 23 — шестерня первой передачи и заднего хода вторичного вала; 24 — верхняя крышка коробки передач; 25 — канал для подачи масла; 26 — вторичный вал; 27 — фланец вторичного вала; 26 — пробка сливного отверстия в задней части картера; 29 — промежуточный вал; 30 — ось блока шестерен заднего хода; 31 — блок шестерен заднего хода; 32 — шестерня первой передачи и заднего хода промежуточного вала; 33 — пробка сливного отверстия в передней части картера; 34 — сетчатый фильтр; 35 — магистраль системы смазки; 36 — шестерня второй передачи промежутрчного вала; 37 — шестерня третьей передачи промежуточного вала; 38 — шестерня пятой передачи промежуточного вала; 39 — шестерня привода отбора мощности; 40 — шестерня постоянного зацепления промежуточного вала; 41 — масляный насос; 42 — переменной клапан; 43 — конусное кольцо обоймы синхронизатора; 44 — муфта синхронизатора; 45 — обойма синхронизатора

Вторичный вал 26 передним концом опирается на роликоподшипник, установленный в гнезде первичного вала, а задним — на шарикоподшипник в задней стенке картера коробки передач. Все шестерни вторичного вала, кроме скользящей шестерни 23, свободно вращаются на валу на игольчатых подшипниках.

Промежуточный вал 29 установлен в двух подшипниках: в переднем роликовом и в заднем шариковом. На промежуточном валу последовательно расположены шестерня 39 привода отбора мощности через боковой люк, шестерня 38 пятой передачи, шестерня 37 третьей передачи и шестерня 36 второй передачи. Шестерня 32 первой передачи и Заднего хода промежуточного вала нарезана непосредственно на валу.

Для включения заднего хода в коробке передач имеется ось 30, на которой на двух роликоподшипниках установлен блок 31 шестерен заднего хода. Одна шестерня блока находится в постоянном зацеплении с шестерней 32 промежуточного вала.

Все шестерни постоянного зацепления, кроме шестерен первой передачи и заднего хода и шестерни отбора мощности, имеют спиральные зубья.

Чтобы облегчить включение второй, третьей, четвертой и пятой передач, на вторичном валу установлены два синхронизатора.

Включаются эти передачи блокированием их со вторичным валом при помощи кареток синхронизаторов. Синхронизатор состоит из каретки 44, обоймы 45 и муфты 44. Обойма синхронизатора имеет четыре продольные прорези, в середине боковых поверхностей которых имеются углубления со скошенными выходами. Каретка имеет четыре прямоугольных отростка, которые проходят в прорези обоймы.

На отростках закреплена муфта синхронизатора. В среднем нейтральном положении обойма дополнительно связана с кареткой четырьмя шариками, входящими в канавку обоймы под действием пружин. На торцах обоймы имеются конусные бронзовые кольца 43.

При включении передач каретка и обойма синхронизатора перемещаются вдоль вала. При этом конусные кольца обоймы находят на конус шестерни, изменяя скорость ее вращения, вследствие чего прямоугольные отростки каретки войдут в углубления прорезей обоймы. Когда скорости вращения обоймы и шестерни выравняются, отростки каретки перестанут прижиматься к углублениям прорезей обоймы и муфта может переместиться вдоль оси вала, шарики, соединяющие обойму с кареткой, под действием вилки переключения выйдут из своих углублений в обойме, и каретка, имея одинаковую скорость вращения с шестерней, войдет своим зубчатым венцом во внутренний зубчатый венец шестерни.

Для переключения передач в крышке картера коробки установлены три ползуна с вилками. Ползуны передвигаются рычагом 8, имеющим опору в горловине 9 крышки коробки передач. Положение ползунов фиксируется шариковыми фиксаторами.

Случайное включение одновременно двух передач предотвращается замком обычного типа.

Так как механизм рассматриваемой коробки работает под большими нагрузками, смазка его деталей осуществляется комбинированно — под давлением и разбрызгиванием. Под давлением смазываются, игольчатые подшипники шестерен постоянного зацепления вторичного вала, разбрызгиванием — зубья шестерен.

Подача смазки под давлением осуществляется при помощи шестеренчатого масляного насоса 41, устроенного и работающего так же, как насосы, устанавливаемые в системе смазки двигателя.

Масляный насос приводится в действие от конца промежуточного вала коробки передач. Для предохранения насоса от перегрузки в нем имеется предохранительный перепускной клапан 42, соединяющий между собой канал насоса и всасывающий канал при чрезмерном повышении давления масла. Масло всасывается насосом через сверление в стенках картера из кармана поддона картера, отгороженного сетчатым фильтром 34. Картер коробки передач поэтому имеет две сливные пробки.

Для предотвращения случайного включения на ходу автомобиля первой передачи или заднего хода на рычаге 5 установлен предохранитель 3.

Схема включения шестерен и передачи крутящего момента приведена на рисунке.

Рис. Схема включения шестерен и передачи крутящего момента в пятиступенчатой коробке передач автомобилей Урал-375, КрАЗ-214 и КрАЗ-219: а — первая передача; б — вторая передача; в — третья передача; г — четвертая передача; д — пятая передача; е — задний ход
