Крепление камеры заднего вида своими руками: Камера заднего вида — как установить самому — журнал За рулем

Перед тем, как вы узнаете, как правильно подсоединить камеру заднего вида авто к монитору или навигатору согласно схеме, следует определиться с выбором устройства. Современный рынок предлагает покупателям большой выбор таких гаджетов, характеризующихся разными особенностями и функционалом. Соответственно, стоимость таких девайсов также разная. На производстве всегда заботятся о том, чтобы конечный потребитель всегда мог поставить устройство своими руками, поэтому комплекты гаджетов всегда оснащаются инструкциями и переходниками.

Итак, как правильно выбрать гаджет:

1. Для начала следует определиться с выбором формы устройства, ведь это напрямую будет влиять на его подключение к монитору или навигатору. Куда производится подключение? Иногда установка камеры заднего вида осуществляется в бампер, другие модели оборудуются специальными элементами крепления. Кроме того, в некоторых случаях установка камеры заднего вида производится в ляду багажного отделения или в ее подсветку.
2. Также по типу устройства заднего вида могут быть беспроводными или с проводами. Установка камеры заднего вида с проводами — дело более кропотливое, однако такой гаджет, в отличие от беспроводного, стоит на порядок дешевле. Разумеется, беспроводные устройства более технологичны, их подключение к навигатору или зеркалу осуществляется по беспроводной технологии. Здесь уже все зависит от финансовых возможностей.
3. При выборе камеры заднего хода также следует понять, какой вам нужен угол обзора. Если направленность датчика будет слишком узкой, то автомобилист попросту не сможет полностью оценить ситуацию, которая происходит за автомобилем. Соответственно, толку от такого девайса заднего хода, будь он с проводами или беспроводной, будет мало. Однако, если гаджет заднего вида имеет большой угол обзора, на мониторе или навигаторе будет отображаться слишком много лишней информации, которая будет мешать водителю сосредоточиться.

Подготовка к установке камеры заднего вида на авто

Куда и как установить камеру заднего вида? Монтаж камеры с проводами или беспроводной своими руками требует от автолюбителя снятия определенных компонентов обивки салона или кузова, а также некоторых навыков при работе с электроникой. Если вы решили все сделать самостоятельно, то есть своими руками, то помните, что при демонтаже пластмассовой обивки нельзя спешить. Лучше найдите все необходимые крепежные компоненты и переходники, выявите места, где расположены защелки, так вы поймете, куда двигаться. Используя отвертку и другой инструментарий, вы сможете без проблем подготовить автомобиль к процессу подключения своими руками.

Помните о том, что всегда, работая с электрическими проводами и кабелями автомобиля, нужно отключать АКБ:

1. Куда необходимо заглянуть в первую очередь — так это в багажное отделение. От вас требуется обозначить места, через которые будут проходить кабеля и провода для подключения устройства мониторинга заднего хода. Как правило, в багажнике должны находиться специальные для этого заглушки, при необходимости после распиновки кабелей их можно уложить уже рядом с имеющимися проводами.

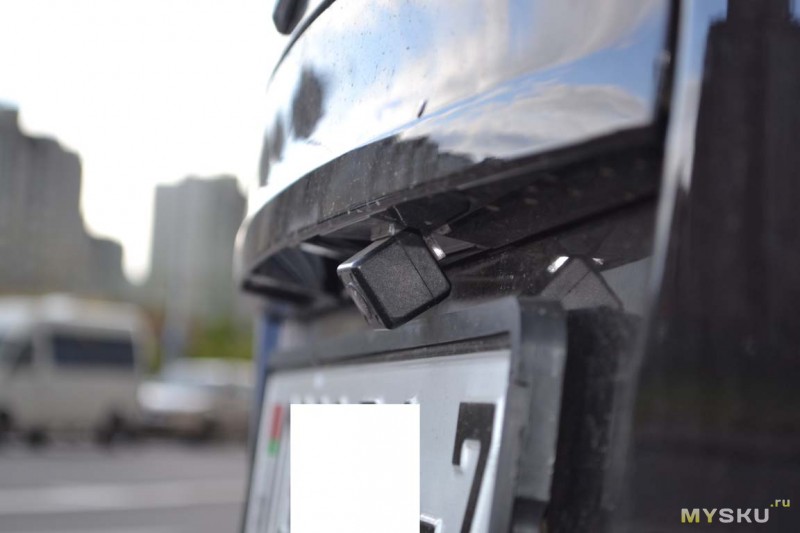

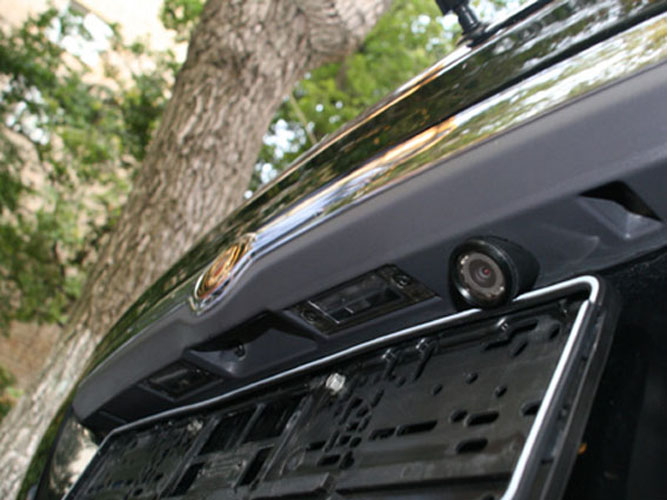

2. Что касается самого глазка, который будет мониторить задний ход, то его лучше монтировать в бампере авто либо же в подсветке номера. В принципе, здесь все зависит от автовладельца — только вам решать, какую лучше использовать схему для этого. В некоторых случаях для того, чтобы осуществить распиновку и вывести кабеля устройства мониторинга заднего хода, требуется снимать целый бампер, в иногда достаточно просто скрыть устройство заглушкой. В зависимости от авто, монтаж осуществляться в специальные посадочные места.
3. Учтите, что перед тем, как подключить камеру заднего вида, необходимо будет демонтировать некоторые компоненты в салоне, на передней панели. Как правило, монтаж гаджета подразумевает снятие торпеды и нижней части контрольной панели, это необходимо для того, чтобы после распиновки правильно подключить все переходники и подключить девайс к проводке. В некоторых случаях требуется демонтаж мультимедиа системы (автор видео — СЕРЖ).

После того, как вы осуществите распиновку, подготовите все необходимые переходники и демонтируете обивку, можно начинать монтаж устройства.

Руководство по установке и подключению

Инструменты и материалы

Перед тем, как подключить камеру заднего вида, подготовьте все необходимые инструменты.

Если вы планируете подключить устройство к стандартному монитору, то помимо кабелей и инструментария, вам потребуются соответствующие переходники:

• дрель;
• паяльник;
• отвертки.

Этапы

1. В первую очередь необходимо установить глазок. Если в вашем авто есть необходимые места для монтажа этого элемента, просто демонтируйте пластиковые заглушки и установите глазок на их место. Но как установить камеру заднего вида, если авто не оборудовано посадочными местами? Используя дрель, просверлите в бампере нужное отверстие и установите в него прибор, зафиксировав его с помощью клея.
2. Далее, проложите все необходимые кабеля по багажному отделению. В первую очередь подсоедините отрицательный кабель к кузову авто, то есть его массе, обычно это черный кабель. Для соединения можно использовать болтик, но заранее необходимо зачистить кузов от ржавчины и грязи, если они имеются, чтобы контакт был хороший. Что касается плюсового кабеля, то его лучше подключить к проводку задней фары. Таким образом, прибор будет включаться автоматически, когда водитель активирует заднюю скорость.
3. После подключения прибора кабеля протягиваются в переднюю часть салона авто и подключаются к монитору. Как правило, для этих целей кабеля вполне хватает, но возможно, его придется самостоятельно удлинить. Здесь же уточним момент по переходникам. Если вы планируете подключить прибор к штатному монитору, то возможно, вам заранее необходимо будет приобрести соответствующие переходники. Но в большинстве случаев подключение проходит без проблем, с использованием стандартных «тюльпанов». Если в вашем транспортном средстве установлена современная мультимедиа система, то она должна быть оборудована соответствующим выходом для такого прибора, проверьте это.
4. После того, как вы подключите прибор к монитору, завершающим этапом будет подключение экрана к сети и его монтаж на торпеде. В этом случае минусовой кабель следует подключить к массе кузова машины, плюс подсоединяется к силовому кабелю фар заднего хода. Как правило, этот элемент расположен в области селектора коробки передач, то центральной консолью. Что касается непосредственно дисплея, то зафиксируйте его на консоли саморезами, но более эстетично будет смотреться двухсторонний скотч.

Проверка и настройка

1. Для проверки подключите АКБ, включите зажигание.
2. Активируйте заднюю скорость.
3. В том случае, если на дисплее появилось изображение с фоном заднего вида авто, процесс подключения можно считать законченным. Можно собирать обивку салона.
4. При необходимости можно произвести регулировку объектива.

Видео «Монтаж прибора заднего вида»

Подробная инструкция представлена на видео ниже (автор видео — Всяко разно из Китая).

 Загрузка . ..

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (80.00%)

Нет (20.00%)

Стоимость установки камеры заднего вида [работа и запчасти]

Камеры заднего вида для автомобилей существуют уже давно, и несколько более дорогих моделей используют эту технологию по крайней мере десять лет. Однако в 2019 году NHTSA приняло новый закон, который требует, чтобы все новые автомобили имели камеру заднего вида.

Но, даже если в вашем нынешнем автомобиле нет камеры заднего вида, вы можете ее установить. Существует множество решений, которые можно сделать своими руками, или вы можете заплатить механику за выполнение работы.

В среднем установка камеры заднего вида должна стоить 370 долларов, включая запчасти и работу. Только работа по установке, стоимость должна быть около 200 долларов. Кроме того, если в вашем автомобиле нет видеоэкрана, вам придется заплатить дополнительно от 100 до 200 долларов за его установку.

Стоимость установки камеры заднего вида зависит от множества факторов. Поэтому мы составили эту исчерпывающую статью о затратах на установку камеры заднего вида. Мы расскажем о стоимости различных моделей автомобилей, а также поговорим о некоторых комплектах автономных камер заднего вида.

Quick Navigation

• Установка резервной камеры Стоит
  • DIY Комплекты камеры
  • Проводные камеры
  • Беспроводные камеры
• Как установить камеру резервного копирования 2. Установка проводов
• Шаг 3. Подключение дисплея
• Шаг 4. Проверка камеры

Типичный владелец автомобиля может заплатить около 500 долларов за установку новой камеры заднего вида. Типичный диапазон составляет от 200 долларов на нижнем уровне до 800 долларов на верхнем уровне.

Вообще говоря, если в вашем автомобиле уже есть камера заднего вида, установка новой обойдется дешевле, потому что крепления и проводка уже есть.

Как видите, большинство автомобильных камер находятся на нижнем уровне. Модели потребительских брендов, такие как Honda, обычно стоят меньше, чем люксовые бренды. Как мы уже говорили, современные модели этих брендов по закону обязаны иметь камеру заднего вида.

Вместо того, чтобы обращаться к механику, вы также можете купить набор для сборки камеры и установить его самостоятельно. Наборы для самостоятельной сборки часто намного дешевле и работают так же хорошо, как профессионально установленная камера.

Типичный набор для самостоятельной сборки камеры стоит где-то от 50 долларов в нижней части до 200 долларов в верхней части. HD-камеры с дополнительными функциями, такими как ночное видение, будут стоить более 300 долларов США.

Имейте в виду, что существует два основных типа комплектов камер: проводные и беспроводные. Беспроводные комплекты обычно дороже, но исключают любую проводную установку. Однако беспроводные камеры также могут периодически терять сигнал.

Вот краткий список средней стоимости популярных моделей комплектов проводных камер заднего вида.

Товар	Цена
Система проводных резервных камер Fookoo II HD	160 $ ​​
Резервная камера Yakety HD 1080p	50 $
Автомобильная камера заднего вида Camecho с 7-дюймовым монитором	60 долларов
10-дюймовый системный комплект монитора с проводной камерой заднего вида	400 долл. США
Резервная HD-камера AMTIFO для грузовика	80 $
Водонепроницаемая резервная камера Hikity с комплектом монитора	60 $
Системный комплект резервной камеры YEDDY с широким углом обзора 170 градусов и инфракрасным ночным видением	100 долл. США
Rohent N01 AHD 1080p Резервная камера с 5-дюймовым зеркальным монитором заднего вида	60 долларов
Камера заднего вида RAAYOO с широким углом обзора	30 $
Проводная камера заднего вида AUTOPAL	160 $ ​​
Комплект системы проводной резервной камеры CAMONS	80 $

Проводные камеры обычно дешевле, но есть модели, которые могут быть довольно дорогими. Вы можете найти приличную проводную модель примерно за 100 долларов.

Другой вариант — беспроводные камеры. Беспроводные резервные камеры используют выделенные беспроводные каналы, которые не будут мешать другим беспроводным сигналам, таким как Bluetooth, от вашего телефона. Беспроводные камеры также намного проще установить, так как вам не нужно говорить о подключении проводов.

Вот краткая таблица, показывающая среднюю стоимость различных популярных моделей беспроводных камер.

Продукт	Цена
Комплект беспроводной резервной камеры AUTO-VOX	120 $
Комплект резервной камеры LeeKooLuu LK3 HD 1080p	50 $
Комплект беспроводной резервной камеры BOSCAM 5 дюймов с цифровым сигналом	90 $
AMTIFO AM-W70 HD 1080p Беспроводная камера заднего вида для грузовика	100 $
Водонепроницаемая резервная камера Fookoo II HD 1080p	190 долларов
Комплект действительно беспроводной резервной камеры AUTO-VOX TW1	180 $
Беспроводная камера заднего вида BOSCAM Solar / без проводки	170 $
Комплект беспроводной резервной камеры AUTO-VOX T1400	130 $
Цифровая беспроводная резервная камера DoHonest V29 HD 1080p	130 $
Беспроводная камера заднего вида Garmin BC 30	150 долл. США

Как видите, стоимость большинства беспроводных камер заднего вида составляет от 100 до 200 долларов, однако вы можете найти модели по цене ниже 100 долларов, если вам не хватает денег. Беспроводные модели часто лучше по качеству, но могут возникнуть проблемы с подключением.

К счастью, установка камеры заднего вида — относительно простой проект, с которым большинство людей может справиться самостоятельно. Вот краткое пошаговое руководство по установке камеры заднего вида для вашего автомобиля.

Сначала краткий список инструментов, которые вам понадобятся.

• Flathead/Phillips Outdriver
• Стрипперы с проволоками
• Опросная бурить
• Электрическая лента
• проволочные разъемы
• Инструменты панели

Степень

Панель

9011. ПЕРВАЯ ПРОДАВЛЕНИЯ. новая камера. Сначала отключите клеммы аккумулятора и снимите номерной знак на задней части автомобиля.

Отметьте место, где вы хотите установить камеру, убедившись, что пропустили пучки проводов или обрезки, которые могут быть повреждены. Затем просверлите небольшое отверстие в этом месте, чтобы удерживать провода камеры и втулку.

Добавьте втулку, убедившись, что она плотно прилегает к краям отверстий. Пропустите провода через металлические края и прикрепите сам блок камеры к проводке.

Шаг 2. Установка проводов

Теперь пришло время установить всю необходимую проводку. Подсоедините входящий в комплект проводной узел к проводу основной камеры и определите подходящий источник питания для камеры.

В большинстве случаев провода камеры можно присоединить к фонарю освещения номерного знака или фонарям заднего хода. Вы можете соединить разъемы проводов или припаять соединение, если у вас есть нужные инструменты.

При монтаже проводки убедитесь, что вы подключаете отрицательные выводы к отрицательным клеммам, а положительные выводы к положительным клеммам. Если вы подключите неправильные провода, вы можете создать короткое замыкание и повредить ваше оборудование.

Также убедитесь, что провод сигнала заднего хода подключен к источнику питания, который активен, когда автомобиль включен задним ходом.

Шаг 3. Подключение дисплея

После того, как камера и проводка установлены, пришло время установить дисплей камеры. Мониторы могут быть установлены в приборной панели или поверх приборной панели.

Независимо от того, какой у вас монитор, определите и подключите провода питания, видео и сигнальные провода. В большинстве случаев шнур питания дисплея можно подключить к блоку предохранителей автомобиля.

Если это решение не работает, то вы часто можете подключить провода питания к проводке стереосистемы. Опять же, убедитесь, что вы соединяете минус с минусом и плюс с плюсом.

Шаг 4. Проверка камеры

Теперь, когда вы подключили камеру и дисплей, пришло время проверить все, чтобы убедиться, что все работает. Подсоедините клеммы аккумулятора и заведите автомобиль. Включите заднюю передачу, и камера должна включиться.

Если это не так, еще раз проверьте правильность подключения провода сигнала заднего хода.

Факторы, влияющие на стоимость установки резервной камеры

• Тип камеры. Простая проводная камера является самым дешевым типом резервной камеры, в то время как беспроводные модели и модели Bluetooth стоят дороже. Некоторые резервные камеры поставляются с установочным комплектом, в то время как для других может потребоваться вмешательство механика.
• Датчик камеры. В большинстве резервных камер используются датчики двух типов: CCD или CMOS. ПЗС-сенсоры являются более простыми из двух и используют аналоговые сигналы для создания изображения. Датчики CMOS цифровые. Датчики CMOS потребляют меньше энергии, но датчики CCD могут создавать более четкое изображение. Датчики CMOS обычно дешевле, чем датчики CCD.
• Марка/модель автомобиля. Вы можете сделать и модель также повлияет на стоимость. В роскошных автомобилях могут быть специальные компоненты, которые необходимо заменить при установке камеры заднего вида.
• Характеристики камеры. Характеристики камеры также имеют значение. Люкс определяет, как ваша камера работает в условиях низкой освещенности, а разрешение определяет качество изображения. Большинство резервных камер имеют разрешение SD 720×480, хотя более дорогие модели поддерживают широкоэкранное разрешение HD 2560×1080. Чем выше технические характеристики вашей камеры, тем дороже она будет.
• Дополнительные функции. Камеры также могут иметь дополнительные функции, увеличивающие стоимость, такие как ночное видение, углы заднего обзора и запись. Дополнительные функции не являются обязательными, поэтому вы можете сэкономить деньги, купив базовую модель только с камерой.

Часто задаваемые вопросы

Сколько стоит установка камеры заднего вида на автомобиль?

Стоимость покупки и установки резервной камеры среднего класса с разрешением 720p составляет около 500 долларов США. Эта стоимость включает в себя затраты на установку, а также стоимость видеоэкрана для вашей приборной панели.

Вы можете купить комплект для установки камеры заднего вида своими руками по цене от 50 до 200 долларов за камеру и видеоэкран.

Могу ли я самостоятельно установить камеру заднего вида?

Да, вы можете купить комплект для установки камеры заднего вида своими руками. Вообще говоря, для установки камеры вам понадобится только отвертка. Если у него есть отдельная накладка или крышка бампера, вам может понадобиться дрель для создания отверстий.

Кроме того, в некоторые комплекты может входить более одной камеры, поэтому вам потребуются крепления для каждой из них.

Нужна ли мне в машине камера заднего вида?

Нет, строго говоря, камера заднего вида для вашего автомобиля не нужна. Однако новый федеральный закон требует, чтобы все новые автомобили, произведенные после 2019 г.должны иметь резервную камеру и видеодисплей.

Несколько дорогих и роскошных моделей уже имеют камеры заднего вида, но не абсолютно все автомобили, даже самые дешевые на рынке, теперь должны иметь камеру заднего вида.

Насколько мощны камеры заднего вида?

Большинство типичных камер заднего вида имеют разрешение 720p и угол обзора 120 градусов. Есть модели с полным разрешением 1080p HD и более широким углом обзора 170 градусов.

Как и следовало ожидать, HD-камеры будут стоить дороже.

В чем разница между камерой заднего вида и камерой заднего вида?

Многие люди используют термины «резервная камера» и «камера заднего вида» как синонимы, но это разные вещи. Задние камеры — это те, которые включаются, когда вы включаете машину задним ходом.

Камера заднего вида — это камера, в которую вы можете заглянуть, когда захотите увидеть, что находится позади вас. В современных автомобилях требуется камера заднего вида, но не камера заднего вида. Поэтому, когда вы покупаете камеры, убедитесь, что вы покупаете именно то, что вам нужно.

Должен ли я размещать видеоэкран на приборной панели?

Нет. Многие камеры заднего вида имеют сенсорный экран, который можно установить на приборную панель, но вам не обязательно приобретать эти версии. Есть резервные камеры, у которых канал камеры установлен в зеркалах заднего вида или у которых есть отдельный экран, который идет поверх вашей приборной панели.

Должен ли я купить набор для самостоятельной сборки камеры или заплатить за профессиональную установку?

Оба опциональны. Наем профессионала обеспечит правильное и надежное подключение установки, но вы можете сэкономить много денег, купив комплект камеры и установив его самостоятельно.

В большинстве случаев для крепления камеры и монитора не требуются специальные инструменты, если только монитор не вставляется непосредственно в приборную панель.

Выводы

Камеры заднего вида раньше были роскошным дополнением к автомобилям, но теперь являются стандартом для всех новых моделей, выпущенных после 2019 года. Хорошая камера заднего вида обойдется вам примерно в 500 долларов США за профессиональную установку, но вы можете купить установку камеры своими руками. комплект от 50 до 200 долларов.

Вы можете выбирать между проводными и беспроводными комплектами, при этом проводные комплекты являются более дешевым вариантом из двух. Как и в случае любой модификации автомобиля, убедитесь, что вы получили предложения от нескольких механиков, чтобы получить лучшую цену. Если вы хотите купить набор для самостоятельной сборки, убедитесь, что у вас есть необходимые инструменты для установки.
