Тепловоз ТУ2 | Кривошипно-шатунный механизм
Кривошипно-шатунный механизм включает в себя картер, блоки цилиндров, головки блока, поршневую группу, шатуны, коленчатый вал и маховик.
Картер (рис. 7) является остовом дизеля. Он состоит из двух основных частей (верхней и нижней), отлитых из чугуна. В перегородках верхней части 2 расположено семь гнезд для коренных подшипников, ось которых находится в плоскости разъема картера. Нижняя часть, выполненная в виде корыта, служит резервуаром для сбора смазки и образует два углубления — передний 12 и задний 7 маслоотстойники; по дну ее проходит труба 9, соединяющая маслоотстойник 7 с масляным насосом. Над трубой 9 укреплен щиток, предназначенный для уменьшения ценообразования и разбрызгивания стекающего в картер масла. К нижней части картера крепятся масляный, водяной и тонливонодкачивак,-щий насосы.
На переднем торце картера установлена проставка с цилиндрической цапфой, на которую надевается траверса, являющаяся передней опорой дизеля.
Гнезда в верхней части картера совместно с крышками подшипников б и 14, прикрепляемыми шпильками 11, образуют постели для вкладышей 13, в которых вращается коленчатый вал. Вкладыши разъемные, стальные, с заливкой из свинцовистой бронзы, расточены после их постановки в картер. Шесть подшипников являются опорными, а седьмой, расположенный около маховика, — опорно-упорным. Он имеет бурты, также залитые свинцовистой бронзой, фиксирующие осевые смещения коленчатого вала.
Две обработанные плоскости верхней части картера, на которые устанавливаются блоки цилиндров, расположены под углом 120° друг к другу и имеют по шесть окон для прохода гильз цилиндров. На боковых наружных стенках верхней части картера предусмотрены обработанные привалочные плоскости для постановки масляного фильтра, электростартера и электрогенератора.
Блок (рис. 8) отлит из чугуна. По расположению со стороны передачи различают правый и левый блоки, в гнезда которых вставлены сменные стальные гильзы — цилиндры. Полость между блоком и гильзами омывается водой. На боковой поверхности блока расположен фланец с патрубком для подвода охлаждающей воды, а на верхней — перепускные втулки 5 для прохода воды
Рис. 7. Картер.
1-кронштейн топливного|насоса, 2 -верхняя часгь картера, з — стяжная шпилька, 4 — рым для подъема двигателя, 5 -кожух маховика, б -крышка опорно упорного подшипника, 7 — задний маслоотстойник, 8- пробка маслосливного отверстия, $ — масляная труба, 10 — нижняя часть картера, 11-шпилька, 12 — передний маслоотстойник, Із- вкладыщподшипника, 14-крышка коренного подшипникав головку блока. Блоки, их головки и картер соединены в одно целое шпильками 3 (рис. 7), которые проходят через отверстия блоков и ввернуты с натягом в тело картера.
В верхней части гильзы имеют фланцы, которыми они опираются на соответствующие выточки, уплотняя водяное пространство блока. Внизу гильзы уплотняются резиновыми кольцами 2. Плотность соединения блока цилиндров с головкой блока обеспечивается алюминиевой прокладкой 4, уложенной на фланцы гильз. Буртик на фланце центрирует прокладку и предохраняет ее края от обгорання.
Головка блока (рис. 9), отлитая из алюминиевого сплава, на поверхности, прилегающей к блоку, имеет шесть цилиндрических выточек, образующих совместно с днищами поршней камеры сгорания. Дно каждой камеры сгорания соединяется каналами со всасывающими окнами на одной стороне головки и выхлопными окнами на противоположной ее стороне. Каналы имеют четыре гнезда для седел 10 клапанов, представляющих собой стальные кольца, запрессованные и зачеканенные в свои места.
Над гнездами в специальные расточки запрессованы чугунные направляющие 9 стержней клапанов 11 и 12. В центре дна каждой камеры сгорания расположено гнездо для форсунки. У каждого отверстия ввернуты две шпильки 7 для крепления корпуса форсунки. Предварительное соединение головки с блоком обеспечивается сшивными шпильками 8, размещенными по контуру головки и входящими в соответствующие отверстия блока. Каждая головка блока имеет внутри полость, которая образует водяную рубашку, вода из которой через выходные отверстия и патрубки 2 поступает в рубашки выхлопных коллекторов, откуда отводится в радиаторы.
На головке установлено семь разъемных подшипников 6 распределительных валов механизма газораспределения. В каждом подшипнике имеется по два параллельно расточенных отверстия
Рис. . Блок цилиндров: 1-гильза цилиндра; 2 — уплотнительные резиновые кольца; 3-блок цилиндров; 4 — прокладка головки блока; 5 — водопере-пускная втулка; 6 -уплотняющее резиновое кольцо; 7- контрольное отверстие по.лости стяжной шпильки
лости стяжной шпилькиРис. 9. Головка блока:
у-головка блока; 2 — патрубок отвода воды; 3 — прокладка под крышку; 4 — крышка головки блока; 5 — крышка люка; Л -подшипник распределительного вяла; 7 -шпильки для крепления форсунки; в -сшивная шпилька; 9 — направляющая клапана; 1О — седло клапаня; 11-клапан впускной; 12 — клапан выпускнойдля валов впуска и выпуска. Первый подшипник, являющийся упорным, имеет кольцевые проточки и сверления для подвода масла в полость распределительных полых валов, из которых смазка поступает в остальные подшипники. Сверху головка с находящимися на ней распределительными валами закрывается литой крышкой 4, имеющей вверху три люка, закрываемые штампованными крышками 5.
Поршневая группа (рис. 10) состоит из поршня 1, поршневых колец 4 и поршневого пальца 2 с заглушками 3. Поршень штампуется из аллюминиевого сплава. Днище его имеет
Рис. Ю- Поршневая группа: 1 — поршень; 2 -поршневой палец; з — заглушка поршневого пальца; 4 — поршневое кольцо; 5 -отверстия Для смазки пальцаформу, которая способствует лучшему сгоранию топлива.Внутри поршня сформированы два прилива — бобышки, рассверленные под поршневой палец. В каждой бобышке имеются два отверстия 5, через которые к рабочим поверхностям поршневого пальца проходит масло, разбрызгиваемое в .картере. На цилиндрической поверхности поршня проточено пять канавок для поршневых колец, из которых четыре расположены выше поршневого пальца, а пятое — ниже. Поршневые кольца изготовлены из специального чугуна, обладающего необходимой упругостью и износоустойчивостью при высокой температуре. Через кольца отводится основная часть тепла от днища поршня к стенкам цилиндра.
Два верхних кольца, уплотняющих рабочую полость, имеют квадратное сечение, причем рабочая цилиндрическая поверхность их хромируется. Сечение третьего и четвертого колец, являющихся уплотняющими и отчасти маслосбрасывающими, — трапецеидальное. Угол, образующийся между цилиндровой втулкой и луженой рабочей поверхностью колец, составляет 2-3°. Пятое кольцо, конструктивно не отличающееся от двух предыдущих, выполняет функции маслосбрасывания и частично уплотнения.
Рис. 11. Шатуны: 1-главный; 2 -прицепной; з — стопорная втулка; 4 — втулка верхней головки; 5*-палец прицепного шатуна; 6 — вкладыш нижней головки; 7 -крышка нижней головки; 8- стяжной болт пальца; 9 — стопорная шайба; 10 -штифт стопорный; 11 -шатунная шпилька
Шатуны (рис. 11) обеспечивают шарнирную связь между поршнями и кривошипами коленчатого вала дизеля.
Шатуны сочлененные: главный 1 помещается в левом, а прицепной 2 — в правом блоке цилиндров. Изготавляются они из высоколегированной стали; стержни шатунов имеют двутавровое переменное сечение. Поршневая головка главного шатуна глухая, кривошипная — разъемная; обе головки прицепного шатуна неразъемные. В неразъемные головки запрессованы бронзовые втулки 4. Смазка верхних втулок осуществляется разбрызгиванием масла, поступающего через сквозные отверстия, сделанные в стопорных втулках 3.
В проушины главного шатуна вставляется неподвижный пустотелый палец 5, закрепляемый стяжным болтом 8. Палец имеет зуб, который входит в паз проушины. Головка стяжного болта стопорится шайбой 9.
Крышка 7 крепится к телу шатуна шестью шпильками 11, которые фиксируются цилиндрическим буртом, входящим в такую же выточку шатуна, и двумя цилиндрическими штифтами. В нижнюю головку вкладывается разъемный стальной вкладыш б, зали-
Рис. 12. Коленчатый вал: 1 — хвостовик»коленчатого вала; 2 — заглушка; й -стяжной болт; 4 -коническая шестерня коленчатого вала; 5 -опорная шайба; б -гильза центрального подвода смазки; 7 -плавающая втулкатый свинцовистой бронзой (толщина слоя заливки 0,5-0,7 мм).
Половинки вкладыша фиксируются цилиндрическими штифтами запрессованными соответственно в крышку и тело шатуна. Расточка в проушине под палец 5 прицепного шатуна расположена под углом 67° К оси главного шатуна. Этим ход поршня, соединенного с прицепным шатуном, увеличивается на 6,7 мм по сравнению с нормальной величиной, так как при вращении коленчатого вала нижняя головка прицепного шатуна движется по овалу.Смазка поверхности вкладыша нижней головки шатуна осуществляется маслом, поступающим под давлением, через отверстия в коленчатом вале.
Коленчатый вал (рис. 12), являющийся основной деталью кривошипно-шатунного механизма, изготовляется штамповкой из высококачественной стали. Вал имеет шесть колен (кривошипов), расположенных попарно (1 и б, 2 и 5, 3 и 4) в трех плоскостях под углом 120° друг к другу, с шестью шатунными и семью коренными шейками. Коренными шейками вал укладывается на вкладыши подшипников картера. Коренные и шатунные шейки вала полые. С торцов они закрыты заглушками, которые стягиваются между собой болтами.
Образующиеся, таким образом, внутри вала замкнутые полости соединяются между собой сверлениями, сделанными в щеках вала.
На конец вала за последней, седьмой, коренной шейкой напрессовывается фланец для крепления маховика. Торец фланца и торец наружной щеки шестого колена вала являются упорными и сопрягаются с упорными буртами вкладыша седьмого коренного подшипника. В первую коренную шейку вала запрессован пустотелый хвостовик, на наружных шлицах которого устанавливается коническая шестерня привода передачи. Цилиндрический шлифованный конец хвостовика входит в гильзу центрального подвода масла, полость которой сообщается с каналами в про-ставке, подводящими масло к дизелю от фильтра. Отверстие в хвостовике со стороны щеки колена закрывается резьбовой заглушкой.
Внутренняя полость хвостовика соединяется наклонными отверстиями с выточкой на его наружней поверхности, которая через два отверстия в щеке сообщается с полостями первой шатунной и первой коренной шеек.
К рабочим поверхностям вкладышей остальных коренных подшипников и шатунов масло подводится из полостей вала по медным развальцованным трубкам, вставленным изнутри в отверстия шеек так, что концы трубок несколько не доходят до середины полости шейки.
Благодаря этому в трубки поступает более чистое масло, так как под действием центробежной силы загрязняющие масло тяжелые частицы отбрасываются к стенкам полости шейки. Масло, вытекающее из зазоров между шейками и вкладышами шатунных и коренных подшипников, подхватывается и разбрызги-
Рис. 13. Маховик:
‘-маховик; Ї — болт крепления маховика; 3 — фланец коленчатого вала; 4 — контрольный штифтвается шатунами и коленами вала, образуя масляный туман, осаждающийся на поршни, поршневые пальцы, верхние головки шатунов и рабочие поверхности гильз цилиндров, к которым оно не поступает под давлением.
Коленчатый вал в месте его выхода из картера имеет уплотнение состоящее из маслосгонной резьбы и маслосбрасывающего бурта на фланце.
Маховик, закрепленный на фланце шестью плотно вставленными болтами 2 (рис. 13), тщательно балансируется совместно с коленчатым валом. Положение маховика относительно коленчатого вала определяется штифтом 3, запрессованным во фланец.
Штифт фиксирует маховик в положении, при котором нулевое значение градуировки, нанесенной на ободе, совпадает с установочной стрелкой указателя, прикрепленной к кожуху маховика, что соответствует положению поршня 1-го левого цилиндра в в. м. т. Цена делений на маховике равна Г. На маховик напрессован зубчатый венец передачи стартера (на тепловозе не используется). Для крепления ведущего фланца гибкой муфты к маховику на нем имеются посадочные места и резьбовые отверстия.
⇐Дизель 1Д12 | Тепловоз ТУ2 | Механизм передач⇒
Тест №1 «Кривошипно-шатунный механизм»
Бюджетное профессиональное образовательное учреждение
Омской области
«Седельниковский агропромышленный техникум»
ТЕСТ
«Кривошипно-шатунный механизм»
МДК.
01.02 «Устройство, техническое обслуживание и ремонт автомобилей»
ПМ. 01 Техническое обслуживание и ремонт автотранспорта
по профессии 23.01.03 Автомеханик
Составил: Баранов Владимир Ильич мастер производственного обучения
Седельниково, Омская область, 2017
Целью настоящих тестов является закрепление студентами знаний, полученных при изучении теоретического материала по теме «Кривошипно-шатунный механизм», входящей в состав МДК 01.02 «Устройство, техническое обслуживание и ремонт автомобильного транспорта» профессии 23.01.03 «Автомеханик».
Тесты составлены в соответствии с требованиями программы профессионального модуля ПМ.
01 «Техническое обслуживание и ремонт автомобильного транспорта», по профессии 23.01.03 «Автомеханик», 1 курс.
ТЕСТ
«Кривошипно-шатунный механизм»
1. Какие детали КШМ относятся к неподвижной группе?
а) блок цилиндров, картер, крышка блок-картера, маховик
б) блок цилиндров, картер, крышка блок-картера, коленчатый вал, гильза цилиндров
в) блок цилиндров, картер, крышка блок картера, гильза цилиндров, прокладка блок-картера
2. Из каких материалов изготавливают блок-картер современного двигателя?
а) из легированной стали
б) из бронзы или латуни
в) из чугуна или алюминиевых сплавов
3. Чем закрывается блок-картер двигателя сверху и снизу?
а) сверху и снизу специальными кожухами
б) сверху крышкой цилиндров, снизу кожухом маховика
в) сверху крышкой цилиндров, снизу поддоном картера
4.
Как закрывается блок цилиндров на двигателе КамАЗ-740 сверху?
а) двумя головками из чугуна
б) каждый цилиндр отдельной головкой из алюминиевого сплава
в) двумя головками из алюминиевого сплава
г) одной головкой из алюминиевого сплава
5. Какие детали КШМ относятся к подвижной группе?
а) коленчатый вал, маховик, поршень, поршневые кольца, шатун, коренные подшипники
б) коленчатый вал, маховик, поршень, поршневые кольца, шатун, шатунные подшипники
в) коленчатый вал, маховик, поршень, поршневые кольца, шатун, поддон картера.
6. Что является направляющей для поршня при его перемещениях в двигателе?
а) блок-картер
б) гильза цилиндра
в) коленчатый вал
7. Что называют зеркалом цилиндра?
а) установочные пояски гильзы
б) внутреннюю поверхность гильзы цилиндров
в) наружную поверхность гильзы цилиндров.
г) специальное устройство на торце гильзы
8. Что означает выражение: «На двигателе установлены мокрые гильзы?»
а) гильза, внутренняя поверхность которой смазывается маслом б) гильза, наружная поверхность которой омывается охлаждающей жидкостью
в) гильза, которая охлаждается воздухом
9. Что такое камера сгорания?
а) объем между днищем поршня и головкой цилиндра, когда поршень находится в ВМТ
б) весь объем расположенный под поршнем
в) объем, в котором происходят рабочие процессы двигателя.
10. Сколько головок цилиндров имеет двигатель ЗиЛ-508?
а) 8головок
б) 4головки
в) 2головки
г) 1головку.
11. Как затягивают болты или шпильки крепления головок цилиндров?
а) в такой последовательности как работает двигатель с применением удлинителя ключа
б) затяжку проводят, прилагая к ключу как можно большее усилие
в) затяжку проводят равномерно в определенной последовательности в 2-3 приема, с определенным усилием
12.
Почему головку поршня выполняют меньшего диаметра, чем юбку?
а) для удобства установки компрессионных и маслосъемных колец б) для равномерного распределения давления газов на поршень
в) для предотвращения заклинивания поршня при нагреве его во время работы
13. Из какого материала изготавливают поршни?
а) из бронзового сплава
б) из алюминиевого сплава
в) из стали
г) из титана
14. Каким способом фиксируется поршневой палец в поршне?
а) стопорными кольцами
б) стопорными штифтами
в) установочными болтами
15. По назначению поршневые кольца делятся на:
а) уплотнительные и маслосъемные
б) компрессионные и уплотнительные
в) компрессионные и маслосъемные.
г) уплотнительные и стопорные
16. Какое компрессионное кольцо работает в самых тяжелых условиях?
а) верхнее
б) нижнее
в) среднее.
17. Какая деталь соединяет коленчатый вал двигателя с поршнем?
А поршневой палец
б) шатун
в) шатунный подшипник.
18. Сколько шатунов крепится на 1 шатунной шейке коленчатого вала 8-ми цилиндрового V-образного двигателя?
а) один
б) два
в) четыре.
г) восемь
19. Рядный четырехцилиндровый двигатель имеет коленчатый вал на котором
а) 4коренных и 4шатунных шеек
б) 5коренных и 4шатунных шеек
в) 4коренных и 5шатунных шеек
г) 5коренных и 5шатунных шеек.
20. Для чего предназначена нижняя головка шатуна с крышкой?
а) для соединения шатуна с поршнем
б) для соединения шатуна с коленчатым валом
в) для соединения шатуна с поршневым пальцем.
Эталон ответов:
Вопрос | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
Ответ | в | в | в | б | б | б | б |
Вопрос | 8 | 9 | 10 | 11 | 12 | 13 | 14 |
Ответ | б | а | в | в | в | б | а |
Вопрос | 15 | 16 | 17 | 18 | 19 | 20 | |
ответ | в | а | б | б | б | б |
Критерии оценок тестирования:
Оценка «отлично» 18-20 правильных ответов из 20 предложенных вопросов;
Оценка «хорошо» 14-17 правильных ответов из 20 предложенных вопросов;
Оценка «удовлетворительно» 10-13 правильных ответов из 20 предложенных вопросов;
Оценка неудовлетворительно» 0-9 правильных ответов из 20 предложенных вопросов.
Список литературы
Кузнецов А.С. Техническое обслуживание и ремонт автомобилей: в 2 ч. – учебник для нач. проф. образования / А.С. Кузнецов. — М.: Издательский центр «Академия», 2012.
Кузнецов А.С. Слесарь по ремонту автомобилей (моторист): учеб. пособие для нач. проф. образования / А.С. Кузнецов. – 8-е изд., стер. – М.: Издательский центр «Академия», 2013.
Автомеханик / сост. А.А. Ханников. – 2-е изд. – Минск: Современная школа, 2010.
Виноградов В.М. Техническое обслуживание и ремонт автомобилей: Основные и вспомогательные технологические процессы: Лабораторный практикум: учеб. пособие для студ. учреждений сред. проф. образования / В.М. Виноградов, О.В. Храмцова. – 3-е изд., стер. – М.: Издательский центр «Академия», 2012.
Петросов В.В. Ремонт автомобилей и двигателей: Учебник для студ. Учреждений сред. Проф. Образования / В.В.
Петросов. – М.: Издательский центр «Академия», 2005.
Карагодин В.И. Ремонт автомобилей и двигателей: Учебник для студ. Учреждений сред. Проф. Образования / В.И. Карагодин, Н.Н. Митрохин. – 3-е изд., стер. – М.: Издательский центр «Академия», 2005.
Коробейчик А.В. к-68 Ремонт автомобилей / Серия «Библиотека автомобилиста». Ростов н/Д: «Феникс», 2004.
Коробейчик А.В. К-66 Ремонт автомобилей. Практический курс / Серия «Библиотека автомобилиста». – Ростов н/Д: «Феникс», 2004.
Чумаченко Ю.Т., Рассанов Б.Б. Автомобильный практикум: Учебное пособие к выполнению лабораторно-практических работ. Изд. 2-е, доп. – Ростов н/Д: Феникс, 2003.
Слон Ю.М. С-48 Автомеханик / Серия «Учебники, учебные пособия». – Ростов н/Д: «Феникс», 2003.
Жолобов Л.А., Конаков А.М. Ж-79 Устройство и техническое обслуживание автомобилей категорий «В» и «С» на примере ВАЗ-2110, ЗИЛ-5301 «Бычок». Серия «Библиотека автомобилиста». – Ростов-на-Дону: «Феникс», 2002.
Кривошипно-шатунный механизм — Википедия
Материал из Википедии — свободной энциклопедии
Кривошипно-шатунный механизм (КШМ) предназначен для преобразования возвратно-поступательного движения поршня во вращательное движение (например, во вращательное движение коленчатого вала в двигателях внутреннего сгорания), и наоборот.
Детали КШМ делят на две группы, это подвижные и неподвижные детали:

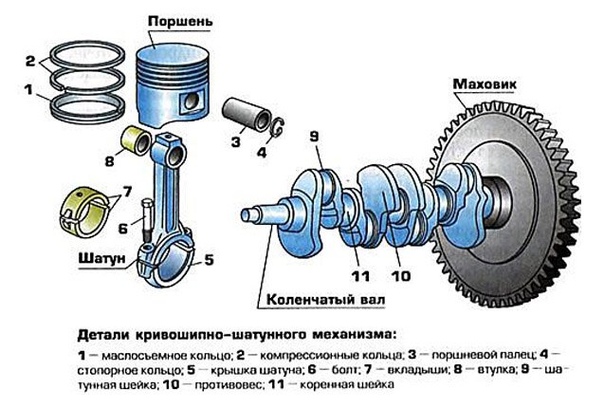

- Подвижные: поршень с поршневыми кольцами, поршневой палец, шатун, коленчатый вал с подшипниками или кривошип, маховик.
- Неподвижные: блок цилиндров (является базовой деталью двигателя внутреннего сгорания) и представляет собой общую отливку с картером, головка цилиндров, картер маховика и сцепления, нижний картер (поддон), гильзы цилиндров, крышки блока, крепежные детали, прокладки крышек блока, кронштейны, полукольца коленчатого вала.
Принцип действия
Прямая схема: Поршень под действием давления газов совершает поступательное движение в сторону коленчатого вала. С помощью кинематических пар «поршень-шатун» и «шатун-вал» поступательное движение поршня преобразуется во вращательное движение коленчатого вала. Коленчатый вал состоит из:
- шатунных шеек
- коренных шеек
- противовеса
Обратная схема:
Коленчатый вал под действием приложенного внешнего крутящего момента совершает вращательное движение, которое через кинематическую цепь «вал-шатун-поршень» преобразуется в поступательное движение поршня.
История
В природе
Задние конечности кузнечиков представляют собой кривошипно-шатунный механизм с неполным оборотом.
Бедро и голень человека и роботов-андроидов тоже представляют собой кривошипно-шатунный механизм с неполным оборотом.
В Римской империи
Самые ранние свидетельства появления на машине рукоятки в сочетании с шатуном относятся к пилораме из Иераполиса, 3-й век нашей эры, римский период, а также византийским каменным пилорамам в Герасе, Сирии и Эфесе, Малая Азия (6-й век нашей эры).[1] Ещё одна такая пилорама возможно существовала во 2 веке н. э. в римском городе Августа-Раурика (современная Швейцария), где был найден металлический кривошип.[2]
Уравнения движения поршня
Диаграмма показывающая геометрическое положение шатуннопоршневой оси — P, кривошипношатунной оси — N и центра кривошипа — OОпределения
l — длина шатуна (расстояние между шатуннопоршневой осью и кривошипношатунной осью)
r — радиус кривошипа (расстояние между кривошипношатунной осью и центром кривошипа, то есть половина хода поршня
A — угол поворота кривошипа (от «верхней мёртвой точки» до «нижней мёртвой точки»)
x — положение шатуннопоршневой оси (от центра кривошипа вдоль оси цилиндра)
v — скорость шатуннопоршневой оси (от центра кривошипа вдоль оси цилиндра)
a — ускорение шатуннопоршневой оси (от центра кривошипа вдоль оси цилиндра)
ω — угловая скорость кривошипа в радианах в секунду (рад/сек)
Угловая скорость
Угловая скорость кривошипа в оборотах в минуту (RPM):
- ω=2π⋅RPM60{\displaystyle \omega ={\frac {2\pi \cdot \mathrm {RPM} }{60}}}
Отношения в треугольнике
Как показано в диаграмме, центр кривошипа, кривошипношатунная ось и шатуннопоршневая ось образуют треугольник NOP.
{2}-2\cdot r\cdot x\cdot \cos A}
Уравнения по отношению к угловому положению кривошипа (Угловая область)
Уравнения, которые описывают циклическое движение поршня по отношению к углу поворота кривошипа.
Примеры графиков этих уравнений показаны ниже.
Положение
Положение относительно угла кривошипа (преобразованием отношений в треугольнике):
Microsoft Word — final mmse (1)
% PDF-1.4 % 1 0 obj > endobj 6 0 obj /Заглавие /Тема / Автор /Режиссер / CreationDate (D: 20201211171956-00’00 ‘) / ModDate (D: 20150909161635 + 03’00 ‘) >> endobj 2 0 obj > endobj 3 0 obj > endobj 4 0 obj > endobj 5 0 obj > поток PScript5.dll Версия 5.2.22015-09-09T16: 16: 35 + 03: 002015-09-09T16: 16: 35 + 03: 00application / pdf
] u9%] Zga> Kn, Cp7 + z | g: ˯ˏ / XX] h./67 [V} i $ _hk ‘») NPO / nbK] 5h4NEHl $ u: aA`A # 4 / G6 و (! ny8 .WHH
nze «(a4 ~ HY> \ 2kHx9z qXJgfEbO, CqP | VКривошипно-шатунный механизм с лучшим соотношением цены и качества — Отличные предложения на кривошипно-шатунный механизм от мировых продавцов кривошипно-шатунных механизмов
Отличные новости !!! Вы попали в нужное место для кривошипно-шатунного механизма. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress.У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний кривошипно-шатунный механизм вскоре станет одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили кривошипно-шатунный механизм на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в кривошипно-шатунном механизме и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.
Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз.
Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, мы думаем, вы согласитесь, что вы получите кривошипный механизм по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации.
Начните самый лучший шоппинг прямо здесь.
Ezy Mechanic
Как мы видим из предыдущего поста, конструкция C по-прежнему остается лучшим выбором, поскольку она легкая и относительно жесткая по сравнению с другими конструкциями. Конструкция E — самая жесткая, но при этом самая тяжелая. Давайте продолжим с оставшимися 2 конструкциями с 4 ребрами на монтажном основании, чтобы увидеть, лучше ли они конструкции C или нет.| Результат анализа методом конечных элементов: смещение конструкции G |
Вот результат FEA.| Результат анализа методом конечных элементов: смещение конструкции H |
| Сводная информация о перемещении и массе различных сварочных конструкций |
Мы надеемся, что эксперимент по жесткости с использованием анализа методом конечных элементов в этих 4 сообщениях может дать вам представление об улучшении.
Иногда мы добавляем дополнительные материалы (больший вес, больше затрат), но получаем очень мало. Иногда лишь незначительные изменения существенно улучшают конструкцию при приемлемом весе и стоимости.
Ниже приводится видео, на котором показаны более подробные сведения об этом эксперименте.
Дизайн C хорош, когда у нас не может быть никаких деталей выше горизонтальной трубы.Например, это может мешать работе других частей. Однако, если над горизонтальной трубой нет ограничений по пространству, мы могли бы значительно улучшить жесткость конструкции и снизить вес. Узнаем в следующем посте.
