Распиновка приборной панели ВАЗ | 2 Схемы

При ремонте или замене приборной панели (щитка приборов) автомобилей ВАЗ на более удобную и современную версию VDO, выполненную на светодиодах, вам потребуются схемы подключения и распиновки раъёмов панелей. Для этого редакция 2SHEMI.RU подготовила полный сборник распиновок контактов панели для всех популярных моделей этого авто.

Основными обозначениями, которые встречаются на приборной панели абсолютно любого автомобиля семейства ВАЗ, являются: спидометр, датчик топлива, тахометр и датчики для обозначения температуры двигателя.

Распиновка приборной панели ВАЗ2105, 2106, 2107

Старая панель (с указателем давления масла)

Кроме наличия указателя давления масла стоит отметить, что в этой приборной панели отсутствует лампа индикации воздушной заслонки (подсос), а лампа аварийного давления масла находится рядом с указателем давления. За то в ней присутствуют лампы низкого уровня тормозной жидкости и противотуманных фонарей.

Белая 6-клеммовая колодка X1:

Датчик уровня бензина
Контрольная лампа указателей поворота
Датчик заряда АКБ (вольтметр -)
Контрольная лампа уровня бензина
Общий плюс (+)
Датчик заряда АКБ (вольтметр +)

Белая 8-клеммовая колодка X2:

Контрольная лампа противотуманных фонарей
Контрольная лампа дальнего света
Контрольная лампа габаритов
Пустой
Контрольная лампа заряда АКБ
Контрольная лампа уровня тормозной жидкости
Пустой
Контрольная лампа стояночного тормоза

Оранжевая 6-клеммовая колодка X3:

Общий минус (-)
Тахометр ВАЗ
Подсветка приборов
Датчик давления масла
Контрольная лампа давления масла
Датчик температуры охлаждающей жидкости

Новая панель приборов (с эконометром)

Здесь же всё наоборот — указатель давления масла отсутствует (вместо него эконометр), вместо лампы уровня тормозной жидкости — лампа подсоса (или лампа системы управления двигателем на инжекторах), а вместо лампы противотуманных фонарей — лампа давления масла.

Белая 6-клеммовая колодка X1:

Датчик уровня бензина
Контрольная лампа указателей поворота
Датчик заряда АКБ (вольтметр -)
Контрольная лампа уровля бензина
Общий плюс (+)
Датчик заряда АКБ (вольтметр +)

Белая 8-клеммовая колодка X2:

Контрольная лампа габаритов
Контрольная лампа дальнего света
Контрольная лампа давления масла
Пустой, но в проводке присутствует клемма, идущая к датчику уровня тормозной жидкости
Контрольная лампа заряда АКБ
Контрольная лампа воздушной заслонки (подсоса) или блока управления двигателем для инжекторов

Пустой
Контрольная лампа стояночного тормоза (ручник)

Оранжевая 6-клеммовая колодка X3:

Общий минус (-)
Тахометр (если данный контакт пустой, значит тахометр на контакте #4)
Подсветка приборов
Пустой, а если не пустой — к тахометру
Пустой
Датчик температуры охлаждающей жидкости

Второй вариант схемы подключения

Распиновка приборной панели ВАЗ2108, 2109, 21099

Схема соединений комбинации приборов до 1996 г.

1 — реле-прерыватель контрольной лампы стояночного тормоза; 2 — тахометр со стабилизатором напряжения; 3 — лампа освещения комбинации приборов; 4 — указатель температуры; 5 — блок управления БСК; 6 — указатель уровня топлива; 7 — резистор 50 Ом, 5 Вт; 8 — контрольная лампа «CHECK ENGINE» для системы снижения токсичности; 9 — контрольная лампа дальнего света фар; 10 — контрольная лампа габаритного света; 11 — резервная контрольная лампа; 12 — контрольная лампа не пристегнутых ремней безопасности; 13 — контрольная лампа левых указателей поворота; 14 — резистор 470 Ом, 0,25 Вт; 15 — электронный вольтметр; 16 — контрольная лампа правых указателей поворота; 17 — контрольная лампа аварийного давления масла; 18 — контрольная лампа резерва топлива; 19 — контрольная лампа воздушной заслонки карбюратора; 20 — контрольная лампа «CHECK ENGINE» для системы впрыска топлива; 21 — контрольная лампа стояночного тормоза.

Схема соединений комбинации приборов после 1996 г.

1 — тахометр; 2 — лампа освещения комбинации приборов; 3 — указатель температуры; 4 — блок управления БСК; 5 — указатель уровня топлива; 6 — контрольная лампа «CHECK ENGINE» для системы снижения токсичности; 7 — контрольная лампа дальнего света фар; 8 — контрольная лампа габаритного света; 9 — резервная контрольная лампа; 10 — контрольная лампа не пристегнутых ремней безопасности; 11 — контрольная лампа левых указателей поворота; 12 — контрольная лампа заряда аккумуляторной батареи; 13 — контрольная лампа правых указателей поворота; 14 — контрольная лампа аварийного давления масла; 15 — контрольная лампа резерва топлива; 16 — контрольная лампа воздушной заслонки карбюратора; 17 — контрольная лампа «CHECK ENGINE» для системы впрыска топлива; 18 — контрольная лампа стояночного тормоза; В1 — резистор 91 кОм; В2 — резистор 50 Ом, 5 Вт.

Цоколёвка приборной панели ВАЗ2110, 2111, 2112

контрольная лампа топливного резерва;
лампы освещения приборной панели;
контрольная лампа правого повторителя;
контрольная лампа левого повторителя;
колодка штекеров ВАЗ;
датчик температуры охлаждающей жидкости;
контрольная лампа наружного освещения;
контрольная лампа воздушной заслонки карбюратора;
контрольная лампа масляного давления;
контрольная лампа ручника;
контрольная лампа заряда аккумулятора;
ВАЗ тахометр;
контрольная лампа «CHECK ENGINE»;
спидометр щитка;
контрольная лампа уровня тормозной жидкости;

контрольная лампа аварийной сигнализации;
контрольная лампа дальнего света фар;
указатель уровня топлива.

Белая колодка (Х1)		Красная колодка (Х2)
1	Корпус (масса)	1	К клемме «W» датчика указателя уровня топлива
2	Тахометр (низковольтный вход с ЭБУ)	2	Предохранитель F19 + 12В питание
3	Тахометр (высоковольтный вх. с катушки)	3	Корпус (масса)
4	Const +12В от аккумулятора (через 6-й предохранитель)	4	Выключатель освещения приборов
5	Датчик температуры охлаждающей жидкости.	5	Указатель поворота ПРАВЫЙ
6	Предохранитель F1 (габаритное освещ.)	6	Указатель поворота ЛЕВЫЙ
7	Дроссельная заслонка («подсос»)	7	Уровень тормозной жидкости
8	Лампа Check Engine	8	К маршрутному компьютеру
9	Предохранитель F19 + 12В питание	9	Датчик скорости
10	Предохранитель F19 + 12В питание	10	Клемма «Т» указателя топлива
11	Стояночный тормоз, клемма «ВК»	11	Предохранитель F3 (дальний свет)
12	Вывод «D» генератора	12	Выключатель аварийной сигнализации
13	Датчик давления масла	13	К клемме «50» выключателя зажигания

Распиновка приборной панели ВАЗ2113, 2114, 2115

На панели приборов ВАЗ-2114 имеется 26 контактов, каждый из которых отвечает за работу показателей этой панели. Если на панель подается плюс, то каждый контакт демонстрирует сведения о том состоянии, в котором находится в настоящий момент автомобиль.

Белая колодка (Х1)

Красная колодка (Х2)

Корпус (масса) — чёрный
К датчику температуры окружающеговоздуха — голубой-пурпурный
Тахометр (низковольтный вход с ЭБУ) — коричнево-пурпурный
Предохранитель F16 (к клемме 15 замказажигания) — оранжевый
Тахометр (высоковольтный вх. с катушки) — жёлтый
Корпус (масса) — чёрный
К предохранителю F3 монтажногоблока (+аккумуляторной батареи) — бело-пурпурный
Регулятор освещения приборов — белый
Датчик температуры охлаждающей жидкости. — зелёно-белый
Указатель поворота ПРАВЫЙ — голубой
К предохранителю F10 монтажного блока- коричневый
Указатель поворота ЛЕВЫЙ — голубой-чёрный
Уровень тормозной жидкости -розово-голубой
Лампа Check Engine к контроллеру ЭБУ — бело-пурпурный
К маршрутному компьютеру — коричневый
К контроллеру ЭБУ — розово-чёрный
Датчик скорости — серый и жёлтый

К датчику указателя уровня топлива — оранжевый
К датчику указателя уровня топлива — розовый
К выключателю стояночного тормоза- коричнево-голубой
Предохранитель F14 монтажного блока — зелёно-чёрный
Вывод «D» генератора через панель предохранителей — коричнево-белый
Выключатель аварийной сигнализации
Датчик давления масла — сине-голубой
К клемме «50» выключателя зажигания — пурпурный

Кроме этого, на приборном щитке установлены специальные указатели и датчики подачи сигналов, а само управление панелью производится за счет специального электронного блока. Разобрав панель приборов, можно увидеть, что внутри нее находятся две колодки: красная и белая. А все входы, выходы и предохранители соединяются со штекером. Если датчики выходят из строя, потребуется их замена. Поврежденные либо окисленные провода также лучше заменить. Контрольные лампочки, как и любые другие, иногда сгорают. Несомненно, их нужно заменить на целые. Наряду с ними нередко сгорает ламповый датчик.

Схема соединений панели приборов ВАЗ 2114

выключатель обогрева заднего стекла;
выключатель задних противотуманных фонарей;
переключатель света фар и указателей поворота;
монтажный блок;
переключатель стеклоочестителей;
выключатель противотуманных фар;
блок индикации бортовой системы контроля;
колодка жгута панели приборов к жгуту дополнительному;
комбинация приборов;
колодка жгута панели приборов к жгуту борткомпьютера;
колодка жгута панели приборов к жгуту системы зажигания;
колодка жгута панели приборов к жгуту боковых дверей;
предохранитель 16 А;
предохранитель 16 А;
выключатель зажигания;
выключатель на освещения;
электродвигатель отопителя;
добавочное сопротивление электродвигателя отопителя;
реле разгрузки замка зажигания;
реле задних противотуманных огней;
реле стартера;
патрон подключения переносной лампы;
прикуриватель;
колодка жгута панели приборов к жгуту проводов лампы освещения вещевого ящика;
осветитель;
осветитель;
осветитель;
переключатель отопителя;
регулятор освещения приборов с реостатом;
выключатель сигнала торможения;
выключатель звукового сигнала;
выключатель аварийной сигнализации;
лампа подсветки пабло управления отопителем;
предохранитель 16 А;
реле обогрева сидений;

Другой вариант схемы цоколёвки разъёмов

проверка сигнализатора уровня тормозной жидкости. Если подать +, то лампа тормозов загорится. Можно подключить к красному проводу замка зажигания, тогда также, как и на 2110/2114 лампа будет проверяться при включении стартера.
лампа аварийной сигнализации, загорится при подаче +.
лампа дальнего света, подключить к зелёно-чёрному проводу.
указатель уровня топлива, подключить к розово-красному проводу.
к датчику скорости.
выход сигнала скорости на бортовой компьютер. Если он есть, то сигнал скорости брать с этого контакта.
сигнализатор уровня тормозной жидкости, подключить к розово-синему проводу у лампы над прикуривателем. У ВАЗ-2107 лампа работает наоборот: датчик соединяет лампу с массой и она горит. Придётся или оставить лампу там, где она есть, или в новой приборке перепаять лампу к + и поменять местами диоды (при этом для проверки лампы контакт 1 нужно соединять с массой, например к лампе ручника), или у датчика на бачке чёрный провод убрать, и подключить вместо него оранжевый от блока ЭПХХ, или синий от катушки зажигания, при этом диод в проводке (между бородой и бардачком) обязательно отключить, если этого не сделать, то будет короткое замыкание.
лампа левого поворота, подключить к сине-чёрному проводу колодки подрулевого переключателя.
лампа правого поворота, подключить к синему проводу колодки подрулевого переключателя.
подсветка приборов, подключить к белому проводу.
масса, подключить к чёрному проводу.
питание приборов, подключить к оранжевому проводу.
если приборка простая (без микросхем и т.п.), то подключить к сине-красному проводу (лампа резерва топлива), если под тахометром есть дисплей, то подключить к датчику температуры (брать от ВАЗ-2114, один контакт к приборке, другой на массу, поставить или в салоне или в моторном отсеке но чтобы далеко от двигателя и чтобы ветер не дул).
масса, подключить к бело-чёрному проводу.
низковольтный вход тахометра (от ЭСУД), подключить к коричнево-синему проводу.
высоковольтный вход тахометра (от катушки), подключить к коричнево-синему проводу.
если под спидометром есть дисплей, то подключить к красно-белому проводу у выключателя стоп-сигналов.
указатель температуры охлаждающей жидкости, подключить к зелёно-белому проводу.
лампа наружного освещения, подключить к жёлтому проводу.
лампа прикрытия воздушной заслонки карбюратора, подключить к серо-оранжевому проводу.
идут к лампе ЭСУД. Если машина инжекторная, то один из контактов подключить к оранжевому проводу, а другой к оставшемуся.
идут к лампе ЭСУД. Если машина инжекторная, то один из контактов подключить к оранжевому проводу, а другой к оставшемуся.
питание приборов, подключить к оранжево-синему проводу.
лампа ручного тормоза, подключить к коричневому проводу.
лампа заряда аккумулятора, подключить к коричнево-белому проводу.
лампа низкого давления масла, подключить к серо-синему проводу.

Панели приборов VAZ VDO (светодиодная)

Можно поставить более красивую и удобную панель на LED индикаторах, так называемую VDO панель. Здесь VDO — это производитель панели.

Подключение VDO на автомобиле «Калина»
1	Розово-белый	К электроусилителю руля
2	Голубой с белым	К контрольному сигнализатору аварийной сигнализации
3	Серо-голубой	К датчику аварийного давления масла
4	Коричнево-голубой	К выключателю стояночного тормоза
5	Желто-голубой	К блоку управления иммобилизатора
6	Черный	К блоку управления подушкой безопасности
7	Желтый	К выключателю наружного освещения
8	Голубой	К переключателю указателя поворота правому
9	Голубой с черным	К переключателю указателя поворота левому
10	Бело-голубой	К ЭБУ
11	.	К датчику износа тормозных колодок
12	.	К датчику ремней безопасности
13	Черный	К блоку управления противобуксовочной системы
14	Красно-голубой	Клавиша «RESET» на подрулевом переключателе
15	Розово-голубой	К датчику уровня тормозной жидкости
16	Черный	К ABS
17	Зеленый	К выключателю дальнего света фар
18	Белый	К регулятору освещения комбинации приборов
19	Коричневый	Масса панели
20	Бело-красный	Клемма «30»
21	Оранжевый	Клемма «15»
22	Желто-красный	К датчику расхода топлива
23	Оранжево-белый	Клавиша МК «вперед»
24	Бело-черный	Клавиша МК «назад»
25	Черно-белый	Датчик наружной температуры (-)
26	Желто-зеленый	Датчик наружной температуры (+)
27	Розовый	Датчик уровня топлива
28	Серый	Датчик скорости
29	Зелено-белый	Датчик температуры ОЖ
30	Коричнево-красный	Тахометр (низковольтный)
31	.	Служебный. Диагностика панели.
32	Коричнево-белый	Клемма «L» реле-регулятора генератора

Индикаторы панели приборов ВАЗ — расшифровка

указатель температуры охлаждающей жидкости.
тахометр;
контрольная лампа левых указателей поворота;
контрольная лампа правых указателей поворота;
спидометр;
указатель уровня топлива;
контрольная лампа резерва топлива;
контрольная лампа габаритного света;
контрольная лампа рабочей тормозной системы;
контрольная лампа дальнего света фар;
кнопка сброса показаний;
индикатор пробега;
контрольная лампа включения аварийной сигнализации;
контрольная лампа «проверьте двигатель»;
индикатор времени и температуры;
контрольная лампа заряда аккумуляторной батареи или лампа аккумулятора;
контрольная лампа стояночного тормоза;
контрольная лампа давления масла;
резерв.

Индикаторы приборной панели ВАЗ играют важную роль в осведомлении пользователя о неисправностях. Они помогают предотвратить ошибки в работе системы, поэтому важно знать, какой индикатор что означает. Как работает панель? Если возникает какая-то неполадка, датчик сразу высылает информацию на панель, и водитель увидит загоревшийся сигнал оранжевого цвета.

Панель приборов более ранней версии имела еще некоторые обозначения, например, аварийное давление масла, включенный ручной тормоз, сигнал проверки двигателя Chek Engine и несколько других, обозначающих мелкие ошибки в работе, но которые сейчас не используются.

Ремонт или замена приборной панели ВАЗ

Если на автомобиле на щитке приборов не работает ни один из установленных на нём указателей (спидометр, одометр, тахометр, указатели уровня топлива и температуры охлаждающей жидкости), то первое, что придётся сделать водителю, это проверить целостность предохранителя F3, который находится в монтажном блоке. Если он сгорел, то прежде, чем его заменить, нужно найти причину, из-за которой он перегорел, иначе у вновь поставленного нового предохранителя будет та же участь, что и у предыдущего. Наиболее часто, предохранители горят, в результате короткого замыкания.

Если даже предохранитель цел, то не поленитесь достать его и проверить состояние контактов. Бывают случаи, когда контакты окисляются, а электрическая цепь в этом месте, прерывается. Убедившись в целостности предохранителя, следующим шагом будет проверка реле зажигания, которое находится в салоне автомобиля слева от рулевой колонки. Оно закреплено на шпильке «вниз головой». В колодке, куда вставляется это реле, при помощи перемычки можно попытаться замкнуть силовые провода. Если при этом щиток приборов оживёт, то реле зажигания придётся заменить.

При исправности реле зажигания, вероятных причин не рабочего состояния щитка приборов, остаётся только две: замок зажигания и монтажный блок. До установки на автомобиле ВАЗ-2109 реле зажигания, контакты замка, подгорали часто, и их приходилось зачищать, отсоединяя контактную группу от самого замка. После внесения изменений, в принцип подачи напряжения на замок зажигания, его контакты стали подгорать очень редко, но вероятность этого явления, все же осталась. На монтажном блоке, в его плате, могут перегорать дорожки, для того чтобы это увидеть монтажный блок придётся снять с автомобиля.

Кроме выше перечисленных причин, которые могут привести к отказу в работе щитка приборов, необходимо ещё и проверять надёжность крепления массового провода. Наиболее распространенные проблемы:

перегорание ламп накаливания или выход из строя светодиодной группы;
окисление разъемов;
неисправность электропроводки;
выход из строя блока предохранителей;
повреждение общей контактной платы;
отсутствие массы на кузов (минуса) или поврежденности системы габаритов.

Для поиска неисправности необходимо применить диагностическое оборудование, тестер или вольтметр. При нахождении поломки можно приступать к ремонту.

Снятие приборной панели авто

при помощи крестообразной отвертки снять три самореза, которые крепят центральную консоль;
снять накладку, находящийся внизу выступ, вывести выступ из кронштейна;
насадкой отвернуть пять саморезов, размещенных в консоли справа, снять экран;
отсоединить клемму со знаком (-) от батареи аккумулятора. Если имеется радиоприемник, его нужно снять, достать заглушку из щитка;
провода, идущие от прикуривателя, отсоединить, достать патрон;
при помощи узкой отвертки снять рукоятку с рычагов;
потянув на себя, у отопительного и вентиляторного выключателя снять рукоятку;
открутить два самореза над панелью и два, находящиеся под ней при помощи отвертки;
открутить саморез, находящийся за панелью;
два самореза, крепящих накладку, также открутить;
отсоединить колодки жгута и проводов. Чтобы при установке панели не было замешательства, следует пометить порядок их подсоединения;
отвинтить болты крепления;
открутить два самореза, те, что крепят нижний кронштейн при помощи ключа на 8;
открутить саморез, крепящий световод и снять его;
саморезы, крепящие отопительный блок также открутить;
снять ламповые патроны;
после снятия внешних деталей, вынуть декоративную вставку;
открутить все гайки ключом на 21;
гидрокорректор, вынуть его лампу;
открутить саморезы, которые крепятся к поперечине, находящейся слева.
В конце снимается сама панель. Сборка панели проводится, соответственно, в обратной последовательности.

В общем работа по ремонту вполне выполнима даже своими руками, но прежде чем начинать демонтажные работы, нужна хотя бы условно нанесенная на бумагу распиновка, иначе придется трудно: нужно будет «проследить» каждый провод и каждое соединение, которое находится на «пути следования» от приборов до кнопки включения.

Не работает подсветка панели приборов ваз-2110: причины, как исправить?

Если на ВАЗ 2110 не работает панель приборов необходимо разобраться в причине неисправности. Она, может быть, серьезной или незначительной. Часто для устранения поломки панель приходится демонтировать, иногда же достаточно проведения замены предохранителя или закрепление массового провода.

Характеристика видов панелей

Щиток, находящийся перед водителем, содержащий набор контрольных ламп, называется панелью.

Он имеет и другое название – торпедо и состоит из следующих составляющих:

Узла, которые фиксирует величину скорости движения автомобиля– спидометра.
Прибора, которые ведет учет числа оборотов – тахометра.
Двух индикаторов: температуры охлаждающей жидкости и уровня топлива.
Разного цвета индикаторных ламп.
Шести отдельных ламп отвечающих за подсветку.
Ряда резервных гнезд, куда могут включаться лампы.
Одну колодку красного цвета. На электрической схеме она имеет X
Другую колодку белого цвета, имеющая обозначение X

Европанель для ваз 2110 Панель для ваз 2110 старого образца

На ВАЗ 2110 существует 2 вида приборных панелей: старого образца и европанель.

Отличия между ними следующие:

старые щитки имеют симметричное расположение приборов;
в евро устройстве датчики показаний топлива и величину нагрева охлаждающей жидкости смещены вправо.

Причины и устранение неисправностей панели управления

Когда на ВАЗ 2110 не работает панель приборов, то заключаться это может в полном ее отказе или неполадке отдельных индикаторов. В особых случаях вместе с осветительными приборами перестают работать габаритные огни левой стороны и подсветка заднего номерного знака. Причина заключается в выходе из строя плавкого элемента.

Проблемы с предохранителем

Хаотичное движение стрелок на панели приборов

Бывает на ВАЗ 2110 не работает приборная панель, стрелки на приборке прыгают и ведут себя непредсказуемо. В течение нескольких секунд они показывают то максимальное, то минимальное значение.

Значит, необходимо проверить контакт с массой. Это касается тахометра и указателя уровня топлива. Крепление массового провода соединяет щиток приборки с перегородкой, которая отделяет двигательный отсек от пространства салона.

Чтобы найти это место вынимается магнитола.

В случае установки сигнализации такой крепеж переносится за обшивку салона, место, где находится левая нога водителя. При покупке автомобиля такая информация водителю сообщается.

Иногда стрелки начинают прыгать после монтажа магнитолы. Происходит это от того, что провод приборки был закреплен ненадежно. Во время движения автомобиля контакт утрачивается. Для устранения такой поломки необходимо просто его надежнее закрепить. После этого стрелки будут выдавать правильную информацию и перестанут прыгать.

Отказ прикуривателя

В случае исправного предохранителя следует искать другую причину. Для этого требуется открутить крепление щитка, вытянуть его. Ведущие к нему провода оставляются на месте. Проверяется напряжение на контактах, которые идут под номерами на схеме: 6,9,10. Величина напряжения везде должна равняться 12 вольтам. Проверяется провод, ведущий к массе, который находится на колодке X1. Его цвет белый.

Неполадки со спидометром

Выражается такое в следующих проявлениях:

стрелка полностью неподвижна;
дрожание стрелки с последующей ее остановкой;
работа спидометра проходит только до момента полного прогрева двигателя.

На ВАЗ 2110 с инжекторными форсунками, размещается электронный спидометр. Если прибор отказывает, то, просто, требуется его замена.

Однако чаще причина заключается в другом:

Сигнал на спидометр поступает от датчика. Возможной причиной его отсутствия бывает загрязнение прибора. Тогда он снимается, промывается и просушивается.
Отсутствие хорошего контакта. Просматривается проводка на всем протяжении.
Когда отказывает сам датчик, ведется его замена.

Порядок диагностики и устранения проблем

Когда на ВАЗ 2110 не работает панель приборов, следует, на первом этапе, провести диагностику.

Заключается она в следующем:

осматриваются все лампы и перегоревшие заменяются новыми элементами;
используя прибор мультиметр, проверяется вся проводка на наличие обрывов или плохих контактов;
в случае нахождения окисленных участков они зачищаются;
просматриваются все предохранители и перегоревшие детали заменяются новыми изделиями;
все существующие приборы тестируются.

Проверка указателей уровня топлива и температуры

Чтобы проверить правильность показания уровня топлива и температуры, необходимо провести следующие действия:

Включается зажигание.
Отдельным отрезком провода соединяется плюсовая клемма прибора с массой. Если стрелка приходит в движение, следует осмотреть проводку на участке датчик-индикатор.
Если температурный индикатор фиксирует перегрев, он отсоединяется от датчика. Падение стрелки указывает на необходимость замены датчика. Если прибор продолжает зашкаливать, значит, неисправна проводка или сам индикатор.
Для проверки прибора он снимается. Его положительная клемма соединяется с плюсом аккумуляторной батареи, а отрицательная с минусом. Стрелка должна показать ноль. При любом ее отклонении индикатор требует замены.

Следует знать, что процесс тестирования ведется на специально оборудованном стенде. Затем идет сравнение результатов с эталоном. Затем осматриваются дорожки. В случае разрывов контакт восстанавливается припоем. Если такой процесс невозможен, устройство подлежит замене.

Предосторожности при работе

Во время выполнения работы следует придерживаться следующих рекомендаций:

если идет замена предохранителя, то зажигание выключается;
аккуратность при тестировании, чтобы не произошло закорачивания проводов;
если проводится пайка, то применяется паяльник малой мощности с тонким наконечником;
при работе с разъемами не прилагаются большие усилия.

Снятие старой и установка новой панели

Процесс замены на европанель не требует приглашения мастеров высокой квалификации.
Сопровождается предварительной подготовкой:

отключается питание от аккумулятора;
убирается руль и облицовочная часть колонки;
иногда вынимаются сиденья.

Демонтаж старой панели

Инструкция по демонтажу:

Демонтируются щитки, расположенные у ног, сидящих впереди людей.
Из-под ручного тормоза убирается криволинейная заглушка;
Снимается крышка стеклоподъемника и вынимается разъем прикуривателя.
С рычага коробки скоростей снимается чехол. Убираются воздуховоды, идущие на задние сиденья.
Снимаются накладки из пластика стоек крыши. Вытаскивается магнитола.
С верхней части панели снимаются заглушки. Появившиеся гайки выкручиваются.
Затем отворачиваются болты, размещенные по контуру нижней кромки, а также у ног водителя и пассажира;
Демонтируется монтажный блок и вынимается пластиковый кожух.

Монтаж нового образца панели

Обе панели имеют разные габариты, поэтому, установка ведется 3 методами:

подгоняется новая комбинация приборов под имеющиеся размеры панели;
идет полная замена панели на новый образец;
ведется монтаж евронакладки.

Последний способ применяется редко. Связано это с тем, что монтаж требует совмещения проводок. Работы ведутся на снятой с автомобиля панели.

Если панель на ВАЗ 2110 не работает, необходимо проверить состояние каждого индикатора. Удостовериться в надежности предохранительных элементов. Дальше переходить к проверке датчиков. При обнаружении поломки устранять ее. Если ремонт узла невозможен, проводить его замену.

Источник: https://vaz-2110.ru/elektrika-i-provodka/ne-rabotaet-panel-priborov-vaz-2110.html

Не работает приборная панель ВАЗ-2110: причины, методы устранения неисправности, советы

Случаи, когда приборная панель на ВАЗ-2110 не работает, нередки для обладателей автомобилей отечественного производства. Любая машина обладает кое-какими недочетами, поэтому автовладельцам просто не остается ничего другого, кроме как устранять постоянно возникающие неисправности. А о том, что же делать, когда перестала работать приборная панель на ВАЗ-2110, вы узнаете дальше.

Обустройство

Итак, что же можно увидеть на панели приборов в этом автомобиле? Комбинация состоит из нескольких компонентов:

показатель температуры антифриза по Цельсию;
тахометр — количество оборотов силового агрегата;
индикаторы правого и левого поворотов;
спидометр — скорость автомобиля;
резерв топлива — объем топлива в баке;
изображение бензоколонки — сигнал о необходимости заправки;
контрольный индикатор запуска габаритов;
индикатор уровня тормозной жидкости;
запуск дальнего света фар;
ручка для регулировки часов;
дисплей с показателем общего и дневного пробега;
контрольный индикатор аварийной сигнализации;
экран с часами;
уровень заряда аккумулятора;
check engine — свидетельствует о неисправности двигателя;

индикатор, показывающий включение ручника;
уровень давления масла;
лампочка воздушной заслонки — есть исключительно на карбюраторных двигателях.

Особенности панелей разных моделей ВАЗ-2110

На автомобилях разного года выпуска ВАЗ-2110 можно увидеть различные варианты комбинаций приборов.

В первых моделях встроена электромеханическая панель с фабричным номером 3801010. Визуально прибор можно запросто опознать по механическому одометру, который вмонтирован в шкалу спидометра. Он приводится от двигателя, а вот остальные указатели функционируют по магнитному принципу. Сзади щитка можно найти две колодки питания, размещенные под прямым углом.
Чуть позже была выпущена десятка с электронным щитком, снабженным дисплеем внизу спидометра. Изредка встречаются панели с показателем подсоса либо лампочкой подушек безопасности в этом же месте. Существуют автомобили с двойным дисплеем — под спидометром и тахометром.
Крайне редко встречаются десятки с панелями, предназначенными для ВАЗ-21106. Такие щитки оснащены техническим номером 21106-3801010. Опознать такую панель можно по дисплею внизу тахометра и расширенному спектру спидометра.
Последние модели ВАЗ-2110 снабжены щитками, унифицированными с моделью 2118. Различие у них одно — комбинация шкал. В отличие от старого образца, на этих щитках указатели размещены хаотично и слегка смещены вправо.

Причины

Не работает приборная панель ВАЗ-2110 — что делать в таком случае? В первую очередь необходимо детально разобраться в ситуации и выявить первоначальные причины проблемы.

Конечно же, самой внушительной неисправностью панели считается ее полный отказ. В такой ситуации перестают работать и сами приборы, и указатели, и контрольные лампочки, а стрелки просто падают вниз.

Для решения такой проблемы первым делом следует проверить работоспособность пятнадцатиамперного предохранителя, который обозначается «F6».

Зачастую именно он оказывается причиной того, что приборная панель на ВАЗ-2110 не работает.

В целом же, существует несколько наиболее распространенных проблем, свойственных щиткам этой модели авто. Каждая поломка обладает собственными особенностями и способами исправления.

Перегорел предохранитель

Как уже говорилось, неисправность этого элемента щитка нередко приводит к отказу всей панели. Отыскать предохранитель F6 можно в монтажном блоке. Если он все-таки перегорел, очень важно выявить причину поломки.

Иначе новая деталь повторит судьбу предыдущей запчасти и точно так же сгорит. Зачастую причина поломки кроется в банальном замыкании электроцепи.

После выявления и устранения первоначальной проблемы необходимо просто заменить предохранитель новой деталью.

Кстати, нередко неисправность этой детали становится причиной того, что не работает приборная панель и поворотники на ВАЗ-2110. Так что, если вы столкнулись с такой проблемой, можете смело менять предохранитель.

Прыгают стрелки приборов

Нередко случается так, что они просто начинают прыгать по шкале от минимума до максимума. Обычно, причиной такой неисправности оказывается плохая связь контакта с массой. Ее провод, идущий от щитка, фиксируется на перегородке, отделяющей моторный отсек от салона.

Отыскать его можно, сняв магнитолу с гнезда. Но если на ваш автомобиль монтировалась сигнализация, скорее всего, крепление этого провода для большего удобства было перенесено в более удобное место.

Обычно, специалисты переставляют его за салонную обшивку, неподалеку от левой ноги водителя.

То же самое может ожидать автовладельцев и после установки магнитолы. В момент фиксации ее минусового кабеля, может быть, массовый провод щитка был некачественно завернут.

В результате этой оплошности, под воздействием вибраций, передающихся на кузов машины, кабель мог ослабнуть. Такое случается очень часто, а автовладельцы долго не могут понять, почему на ВАЗ-2010 не работает приборная панель.

Стоит сказать, что даже специалисты нередко плохо заворачивают массовый провод из-за того, что делать это не совсем удобно.

Если же крепление этого кабеля оказалось качественным, стоит проверить сам щиток. Для этого его необходимо снять с места фиксации так, чтобы не пришлось отсоединять провода, идущие к колодкам.

Проверить нужно массовый кабель на белой колодке Х1, идущий к первому контакту. Помимо этого, стоит проконтролировать напряжение на 9, 6 и 10 контактах — оно должно быть не меньше 12 вольт. Вдобавок обязательно обратите внимание на состояние дорожек сзади щитка, по которым импульсы поступают к потребителям.

Поломка прикуривателя

Именно его неисправность зачастую становится причиной отказа работы щитка.

Дело в том, что через прикуриватель многие автовладельцы включают различные приспособления, например, специальный пылесос, зарядные устройства, насосы и другие аппараты.

Из-за того, что этим гаджетам необходим сильный ток, нередко ломается либо само гнездо, либо предохранитель F19, в результате чего не работает и приборная панель на ВАЗ-2110.

Кроме того, прикуриватель может выйти из строя из-за слишком долгого нахождения во включенном состоянии. В таком случае вернуть панели приборов работоспособность можно, разъединив колодку гнезда. Но стоит сказать, что такая манипуляция будет успешной только при условии функционирования предохранителя F19. Если же он все-таки перегорел, его необходимо заменить.

Не работает подсветка на приборной панели ВАЗ-2110

В такой ситуации первым делом следует проверить состояние контактов и проводки, идущей от подвески. Панель может не работать из-за банального перегорания предохранителей. В таком случае их нужно просто заменить.

Причина также может заключаться в самих лампах, которые нередко выходят из строя просто из-за износа. А иногда отказ щитка происходит из-за короткого замыкания.

Но как бы там ни было, разобраться в случившемся без тестера будет крайне сложно.

Тюнинг

Именно он зачастую становится причиной неисправности приборной панели. Может быть, новый щиток был зафиксирован неправильно, из-за чего он собственно и не работает. Либо при установке проводки были подключены не все кабеля, либо они попросту перегнулись.

В таких случаях нередко перестают функционировать только отдельные элементы щитка: например, дисплеи, индикаторы аккумулятора, ручника или давления масла, а также лампочка воздушной заслонки карбюратора.

Не работает панель приборов ВАЗ-2110 после тюнинга — что делать в таком случае? Следует первым делом заменить провода. Обычно, это позволяет с легкостью решить проблему.

Диагностика

Совершенно неважно, не работает приборная панель ВАЗ-2110 с инжектором 8 клапанов или карбюратором 16 клапанов, первым делом следует провести диагностику самого щитка. Ведь его исправность никак не зависит от внутренностей автомобиля.

Правильная диагностика подразумевает выполнение нескольких простых манипуляций:

проверка ламп и замена вышедших из строя деталей;
проверка проводки с помощью индикатора либо мультиметра;
осмотр контактов и очистки их от налета окисления;
проверка предохранителей;
мониторинг работоспособности приборов.

Если не работает приборная панель ВАЗ-2110 с евро-установкой, следует проверить предохранители F18, F19 и F1. В случаях с бензиновыми агрегатами обратить внимание стоит также на детали с номерами: F6 и F10.

Меры предосторожности

Выполняя ремонт приборной панели, следует следовать некоторым правилам:

менять предохранители можно только при выключенном зажигании;
мониторинг приборов необходимо проводить максимально осторожно во избежание короткого замыкания;
паять поврежденные элементы следует приспособлением с минимальной мощностью и тонкой насадкой;
снимать и фиксировать щиток нужно очень аккуратно, чтобы ненароком не повредить крепления.

Заключение

Большинство поломок, связанных с работой приборной панели, вполне можно решить собственноручно в домашней обстановке. Тем более, если речь идет об отечественном автомобиле ВАЗ-2110.

Правда, в том случае, если щиток этой машины не работает, следует принимать во внимание некоторые нюансы, например, вероятные причины неисправности. При этом вам не потребуются какие-то особые знания в сфере электроники.

Хотя, если вы все же сомневаетесь в своих силах, лучше обратитесь к специалисту, который наверняка все сделает правильно.

KatrinGlamur

Источник: https://labuda.blog/193110

Не горит подсветка панели приборов ВАЗ-2110 и не работают габариты

Автомобиль: ВАЗ-2110.
Спрашивает: Константин Самойликов.
Суть вопроса: почему перестали гореть лампы подсветки панели приборов?

Днём ездил проблем не было. Вечером заметил что подсветка панели приборов горит еле-еле, а потом и вовсе пропала. Также когда вышел из машины на заправке заметил, что не горят гарабиты совсем. Помогите, пожалуйста.

Содержание

Правила ПДД

По Правилам дорожного движения водитель в темное время обязан подсвечивать габаритные огни на своем транспорте при передвижении. В это время также подсвечивается и панель приборов.

The following two tabs change content below.

Причины и ремонт

Габаритные огни левого борта и подсветка панели приборов подключены через предохранитель F1, а правые – через F11. Оба рассчитаны на ток в 5 Ампер.

Иногда подсветка может не работать. В таком случае нужно проверить предохранитель F1, который располагается в салоне со стороны водителя в специальном блоке. Также надо проверить и предохранитель F11.

Если предохранители в норме, нужно проверить всю проводку и лампы на габаритах.

Обгорание контакта в разъеме с обратной стороны блока предохранителей. Устраняется заменой сгоревшей клеммы.

Источник: http://carfrance.ru/ne-goryat-gabarity-i-podsvetka-priborov-na-vaz-2110/

Не работает подсветка панели приборов ваз 2110

18.06.2018

Ситуации, при которых не работает панель приборов на ВАЗ 2110, вовсе не редкость для продукта отечественного автопрома. Любой автомобиль не безгрешен, потому владельцам машин не остается ничего другого, кроме как бороться с возникающими раз за разом проблемами.

Устройство

В данном случае комбинация приборов на ВАЗ 2110 включает в себя:

Тахометр;
пидометр;
Указатель уровня топлива;
Указатель температуры охлаждающей жидкости;
Контрольные лампы в количестве 12 штук;
6 лампочек подвески щитка приборов;
Резервное гнездо, предназначенное для контрольной лампы;
Пара колодок для подключения проводов.

Добавим обязательно, что колодка красного цвета на электрической схеме обозначается Х2, а колодка белого света отмечается как Х1. Потому перепутать уже не получится. Если вы запомните, конечно.

Что касается щитка приборов, то для модели ВАЗ 2110 используется два типа.
Все зависит от года выпуска автомобиля, поскольку есть старая и обновленная версия.

В старых щитках приборы располагаются симметрично.
Для приборной панели нового образца характерно расположение со смещением в правую сторону двух указателей — температуры охлаждающей жидкости и уровня топлива в баке.

Прежде чем приступить к самостоятельному решению проблемы, рекомендуем ознакомиться с распиновкой панели приборов н

а ВАЗ 2110. Другими словами, следует понять, куда какой проводок ведет, для чего он предназначен, какие предохранители имеются и так далее.

Все это легко узнать, воспользовавшись данными из руководства по эксплуатации.
Имея под рукой столь наглядную литературу и автомобиль перед глазами, можно без помощи специалистов и особых знаний в электронике исправить характерные неисправности приборной панели.

Проблемы и их устранение

Есть несколько распространенных проблем, характерных для приборной панели модели ВАЗ 2110 отечественного производства.

Не горит подсветка панели приборов на ВАЗ 2110.
Проверьте контакты, состояние проводки, которая отвечает за подвеску. Могли просто перегореть предохранители, сгореть сами лампочки в результате износа, короткого замыкания. Причин на самом деле может быть много, потому решить вопрос за пару минут не всегда получится.
Самая серьезная поломка для приборного щитка — это полный отказ узла.
В такой ситуации перестают работать все указатели, стрелки падают вниз, контрольные лампы не зажигаются. Для устранения проблемы сначала проверьте 15 предохранитель, который обозначается F6. Найдете вы его на монтажном блоке. Если этот элемент перегорел, решить проблему простой заменой предохранителя не получится. Ищите причину, по которой он сгорел. Обычно это банальное замыкание электросети.
Стрелки прыгают вниз и вверх.
Тоже распространенное явление, причиной которого в большинстве случаев оказывается плохой контакт массы:
1. Этот массовый провод идет на перегородку, которая разделяет салон и подкапотное пространство, от приборного щитка. Чтобы добраться до него, извлеките магнитолу с ее посадочного места. Проверяйте качество его крепления;
2. Не редко при установке сигнализации массовый провод смещают в другое место для более удобного доступа. Потому если сигнализация у вас имеется, а под магнитолой провода нет, тогда ищите его за обшивкой салона возле левой ноги водителя;
3. Массовый провод может быть испорчен при установке новой аудиосистемы. Когда подключают минус, массу откручивают, а затем часто монтируют обратно, только уже не так надежно, как это было изначально. Из-за вибраций, наездов на кочки и ямы, крепление ослабевает, контакт пропадает. Отсюда и неработающая панель. Не поленитесь качественно завернуть массовый провод, поскольку часто плохое крепление объясняется неудобством выполнения этого мероприятия.
Проблема с щитком приборов.
Чтобы проверить, все ли с ним хорошо, извлеките максимально с посадочного места, но при этом не отсоединяйте проводку, идущую на колодки. Проверяется провод белого цвета (Х1), который идет к первому контакту. Не лишним будет проверить напряжение на 10,9 и 6 контактах. При нормальном функционировании системы, прибор должен выдать показания около 12 вольт. Обязательно взгляните на заднюю сторону щитка, удостоверьтесь в целостности токопроводящих дорожек.
Прикуриватель. Не редко панель приборов на ВАЗ 2110 выходит из строя по причине прикуривателя. Вы наверняка не являетесь исключением среди водителей, которые через это гнездо подключают всевозможные дополнительные устройства, приборы. Так многие заряжают телефон, подключают планшеты, видеорегистраторы и прочее оборудование. Потребляя большое количество тока, приборы выводят из строя прикуриватель, либо вызывают перегорание предохранителя F19. Из-за этого панель приборов отключается или некорректно работает. Если предохранитель цел, просто разъедините колодку прикуривателя. Если подобные мероприятия результата не дали, просто замените предохранитель на новый.

Как показывает практика, большинство проблем, связанных с выходом из строя приборной панели, можно решить самостоятельно. Тем более, когда речь идет о таком автомобиле как ВАЗ 2110.

Но есть важное НО.
Если вы не обладаете минимальным опытом работы с электроникой, ничего не понимаете в электрике, подходить к проводам приборной панели мы вам настоятельно не рекомендуем. В таком случае обращайтесь на станции технического обслуживания, имейте дело только с опытными автомеханиками и людьми, отлично разбирающимися в автомобильной электрике.

Самосовершенствуйтесь
. Возможно, в скором времени вам удастся пересесть в более дорогой, современный автомобиль. Тогда решить проблему электроники будет намного сложнее.

ВАЗ 2110 — это отличный тренажер, который позволяет выполнять ремонт своими руками, разбираться в устройстве автомобиля, постигать все прелести самостоятельного ремонта.

Для любого мужчины важно уметь не только водить, но и при необходимости чинить свою машину.

Ни для кого, наверное, не секрет, что надежность ВАЗовских «десяток» оставляет желать лучшего. Зачастую владельцам этих автомобилей приходится сталкиваться с теми или иными неисправностями.

Одной из таких проблем является отсутствие подсветки приборной панели. Понятно, что исправить поломку следует как можно скорее.

Ведь в ночное время куда-нибудь выехать будет достаточно проблематично – мало кому понравится передвигаться, по сути, вслепую, не видя ни текущей скорости, ни иных, не менее важных показателей.

Возможные причины

Самый банальный и простой вариант – кто-то подкрутил ручку реостата, отвечающего за величину светового потока до упора влево.

Этим, кстати, часто грешат дети, которых сажают на переднее сидение. «Юные водители» очень любят крутить всякие ручки, нажимать кнопки и переключать рычажки.

Возможно, взрослые недосмотрели, и ребенок «откорректировал» освещение приборной панели. Проблема, как вы поняли, решается банальным возвращением ручки реостата в прежнее положение.

Поэтому, прежде чем приступать к поиску возможных причин внезапно пропавшей подсветки, проверьте именно этот момент.

Хотелось бы напомнить одно простое правило. В ситуации, когда возможных причин поломки может быть несколько, при поиске нужно идти по пути наименьшего сопротивления. Иными словами, в первую очередь проверять наиболее простые предположения. Возможно, вам повезет, и вы обнаружите проблему с минимальной затратой времени и сил.

Если же причина не в положении ручки реостата, нужно приступать к дальнейшим поискам причин поломки. Здесь возможными источниками проблем могут быть:

предохранитель;
печатная плата щитка приборов;
контакты;
проводка;
выход из строя лампочек из-за короткого замыкания.

Итак, разберем некоторые из приведенных выше причин более детально. После ручки реостата следует проверить целостность 5-амперного предохранителя F1. Можно также обыкновенно включить габаритные огни, и посмотреть, работают ли они с левой стороны.

Объясняется здесь все просто. Лампы, подсвечивающие приборный щиток, левые габаритные огни, равно как и освещение багажника, работают через данный предохранитель.

Габариты, расположенные на правой части автомобиля получают питание через F11, то есть они в данном конкретном случае нас не интересуют.

Возможно, вы увидите следующую ситуацию. Габаритные огни с левой стороны, или освещение багажника, работают, тогда как освещение панели приборов отсутствует. Значит, проблема не в предохранителе F1.

Следовательно, нужно продолжать поиски возможной причины неисправности. В частности, необходимо проверить контакты реостата, освещающего за освещение приборной панели. Нередки случаи, когда с них слетают штекеры.

Соответственно, освещение щитка пропадает из-за отсутствия контакта.

Впрочем, выйти из строя может и сам реостат. Проверить данное предположение достаточно просто. Для этого следует сперва снять реостат, а после этого напрямую соединить его контакты. Если после данной манипуляции подсветка панели приборов оживет – значит, проблема найдена, и нужно лишь заменить вышедшую из строя деталь. Если же нет – в таком случае нужно продолжать поиск дальше.

Бывают случаи, когда из-за короткого замыкания сгорают все лампы, освещающие панель приборов. Впрочем, случается это достаточно редко. Намного чаще из строя может выйти какая-то одна лампа.

Как видим, причин, из-за которых способно пропасть освещение панели приборов, есть несколько. Соответственно, поиски займут определенное время.

Однако в подавляющем большинстве случаев устранить возникшую неисправность будет не так уж и сложно, причем сделать это многие вполне могут и своими руками.

Учитывая существующие Правила дорожного движения, водитель обязан включать головное освещение на своём легковом автомобиле ВАЗ-2112 перед тем, как тронется с места.

А это значит, что включится и подсветка на щитке приборов, хотя она в светлое время суток совершенно не нужна, ведь приборы и без неё просматриваются нормально.

Постоянное горение ламп подсветки щитка приборов сокращает срок их работы и приводит к более частому появлению неисправностей в этой электрической цепи.

Самая простая причина, по которой лампы подсветки не горят, это когда детские шаловливые ручки, сидя на водительском сиденье, трогают органы управления автомобилем.

Если они повернули ручку реостата, регулирующего величину светового потока, влево до упора, то освещения щитка приборов практически не будет. Поэтому, прежде чем приступить к поиску неисправности, попробуйте повернуть эту ручку вправо.

Если подсветка заработает, значит, проблема будет легко решена. А вот если нет, то только тогда придётся искать причину этой неисправности.

В этом случае придётся: либо проверить, цел ли 5-ти амперный предохранитель F1, который расположен в монтажном блоке, либо включить габариты Вашего автомобиля, выйти из него и посмотреть, горят ли лампы габаритов с левой стороны или лампы освещения багажника, так как все они получают питание через этот предохранитель. Правые габариты получают питание через предохранитель F11.

Если лампы левых габаритов горят, а подсветка щитка приборов не работает, значит, предохранитель F1, не перегорел, поэтому следующим шагом будет проверка контактов на реостате, при помощи которого регулирую яркость ламп подсветки щитка приборов. Бывают случаи, когда с них слетает штекер вместе с контактами или он выходит из строя. Проверить, это предположение, можно сняв реостат и замкнув его контакты напрямую. Если лампы подсветки загорятся, значит, причина именно в нём.

Возможной неисправностью, приводящей к потере освещения приборной панели, может стать печатная плата щитка приборов. Происходит это из-за перегорания на ней дорожки, по которой идёт питание к лампам подсветки.

Учитывая то, что щиток приборов является неремонтопригодным его придётся менять на новый.

Да и у самих ламп нити накала тоже сгорают, правда чтобы это произошло сразу на всех лампах подсветки щитка приборов, то такое вряд ли может случиться.

Приборный щиток ВАЗ 2110 включает в себя ряд элементов, в число которых входит тахометр, спидометр, датчик уровня масла, указатель температуры жидкости в системе, двенадцать контрольных лампочек, шесть лампочек подсветки щитка, дополнительное гнездо для установки контрольной лампы и колодки для подключения проводов.

Колодки проводов состоят из двух частей, отвечающих за разные элементы электрических схем. Если на ВАЗ 2110 не работает панель приборов, важно знать, какого образца деталь установлена на автомобиль.

На эту модель ставили щитки двух видов: старого образца с симметрично расположенными приборами и нового типа, на которых указатели количества топлива и уровня охлаждающей жидкости находятся с правой стороны панели.

Почему на ВАЗ 2110 не работает приборная панель?

Многие водители сталкиваются с проблемой, когда на ВАЗ 2110 панель приборов полностью перестает работать. При этом не функционируют сами приборы и не горят приборные лампы. Данная поломка указывает на то, что из строя вышел 15-амперный предохранитель.

Обозначена эта деталь знаком F6 и находится она в монтажном блоке, расположенным слева от руля. Если на ВАЗ 2110 не работает панель приборов по причине прогоревшего предохранителя, заменить запчасть будет не достаточно.

В этом случае придется отыскать причину перегорания, ведь новый предохранитель может после установки тоже сгореть. Важно отыскать место, где произошло замыкание электроцепи и устранить его.

В некоторых случаях стрелки на щитке приборов не показывают реальных значений, а просто прыгают от минимальной до максимальной отметки. При этом поломка может заключаться в плохом контакте с массой. Провод массы, ведущий от приборной панели, прикреплен к перегородке, которая отделяет салон от моторного отсека. Отыскать место контакта можно, вытащив магнитофон из гнезда.

Если на авто установлена сигнализация, провод может быть перемещен за обшивку салона, в район левой ноги водителя. Подобная неисправность может случиться в процессе установки магнитолы: если при подключении минусового провода к магнитофону отсоединялся минусовой провод приборной панели. Провод мог быть прикреплен некачественно.

Из-за вибрации кузова крепление могло ослабиться или вовсе отсоединиться.

Если на ВАЗ 2110 не работает панель приборов, а с креплением проблем не обнаружено, придется провести тщательную диагностику самого щитка. Для этого максимально вынимаем панель со штатного гнезда, не отключая провода, ведущие к колодкам.

Проверяем расположенный на колодке белый провод массы, идущий к первому контакту. После этого проверяем, напряжение на контакте номер 9, 10 и 6. При нормальной работе щитка напряжение должно равняться двенадцати вольтам. Далее, осматриваем дорожки, расположенные на задней стороне приборного щитка.

Важно, чтобы все дорожки были целыми, так как именно по ним проводится электрический ток.

Еще одна причина выхода из строя панели приборов связана с прикуривателем. Дело в том, что многие водители подключают в гнездо прикуривателя зарядки или блоки питания, рассчитанные на большую силу тока. Это выводит из строя прикуриватель и приводит к перегоранию предохранителя F19, который отвечает и за работу приборного щитка.

Если необходимо срочно вернуть панель приборов ВАЗ 2110 в рабочее состояние, а предохранитель оказался целым, можно разъединить колодку прикуривателя. Если на ВАЗ 2110 не работает панель приборов, чаще всего устранить неисправность можно самостоятельно, не обращаясь в автомастерскую.

Главное — правильно определить причину поломки и подобрать новые предохранители и вышедшие из строя запчасти.

Источник: https://autokresla-isofix.ru/the-backlight-of-the-instrument-panel-of-the-vaz-2110-does-not-work/

Не работает панель приборов на ВАЗ 2110: комбинация, распиновка

Содержание:

Устройство
Проблемы и их устранение

Приборная доска

Устройство

В данном случае комбинация приборов на ВАЗ 2110 включает в себя:

Тахометр;
пидометр;
Указатель уровня топлива;
Указатель температуры охлаждающей жидкости;
Контрольные лампы в количестве 12 штук;
6 лампочек подвески щитка приборов;
Резервное гнездо, предназначенное для контрольной лампы;
Пара колодок для подключения проводов.

РАспиновка приборки

Что касается щитка приборов, то для модели ВАЗ 2110 используется два типа. Все зависит от года выпуска автомобиля, поскольку есть старая и обновленная версия.

В старых щитках приборы располагаются симметрично.
Для приборной панели нового образца характерно расположение со смещением в правую сторону двух указателей — температуры охлаждающей жидкости и уровня топлива в баке.

Прежде чем приступить к самостоятельному решению проблемы, рекомендуем ознакомиться с распиновкой панели приборов на ВАЗ 2110. Другими словами, следует понять, куда какой проводок ведет, для чего он предназначен, какие предохранители имеются и так далее.

Все это легко узнать, воспользовавшись данными из руководства по эксплуатации. Имея под рукой столь наглядную литературу и автомобиль перед глазами, можно без помощи специалистов и особых знаний в электронике исправить характерные неисправности приборной панели.

Проблемы и их устранение

Старый и новый образец

Не горит подсветка панели приборов на ВАЗ 2110. Проверьте контакты, состояние проводки, которая отвечает за подвеску. Могли просто перегореть предохранители, сгореть сами лампочки в результате износа, короткого замыкания. Причин на самом деле может быть много, потому решить вопрос за пару минут не всегда получится.
Самая серьезная поломка для приборного щитка — это полный отказ узла. В такой ситуации перестают работать все указатели, стрелки падают вниз, контрольные лампы не зажигаются. Для устранения проблемы сначала проверьте 15 предохранитель, который обозначается F6. Найдете вы его на монтажном блоке. Если этот элемент перегорел, решить проблему простой заменой предохранителя не получится. Ищите причину, по которой он сгорел. Обычно это банальное замыкание электросети.
Стрелки прыгают вниз и вверх. Тоже распространенное явление, причиной которого в большинстве случаев оказывается плохой контакт массы:
1. Этот массовый провод идет на перегородку, которая разделяет салон и подкапотное пространство, от приборного щитка. Чтобы добраться до него, извлеките магнитолу с ее посадочного места. Проверяйте качество его крепления;
2. Не редко при установке сигнализации массовый провод смещают в другое место для более удобного доступа. Потому если сигнализация у вас имеется, а под магнитолой провода нет, тогда ищите его за обшивкой салона возле левой ноги водителя;
3. Массовый провод может быть испорчен при установке новой аудиосистемы. Когда подключают минус, массу откручивают, а затем часто монтируют обратно, только уже не так надежно, как это было изначально. Из-за вибраций, наездов на кочки и ямы, крепление ослабевает, контакт пропадает. Отсюда и неработающая панель. Не поленитесь качественно завернуть массовый провод, поскольку часто плохое крепление объясняется неудобством выполнения этого мероприятия.
Проблема с щитком приборов. Чтобы проверить, все ли с ним хорошо, извлеките максимально с посадочного места, но при этом не отсоединяйте проводку, идущую на колодки. Проверяется провод белого цвета (Х1), который идет к первому контакту. Не лишним будет проверить напряжение на 10,9 и 6 контактах. При нормальном функционировании системы, прибор должен выдать показания около 12 вольт. Обязательно взгляните на заднюю сторону щитка, удостоверьтесь в целостности токопроводящих дорожек.
Прикуриватель. Не редко панель приборов на ВАЗ 2110 выходит из строя по причине прикуривателя. Вы наверняка не являетесь исключением среди водителей, которые через это гнездо подключают всевозможные дополнительные устройства, приборы. Так многие заряжают телефон, подключают планшеты, видеорегистраторы и прочее оборудование. Потребляя большое количество тока, приборы выводят из строя прикуриватель, либо вызывают перегорание предохранителя F19. Из-за этого панель приборов отключается или некорректно работает. Если предохранитель цел, просто разъедините колодку прикуривателя. Если подобные мероприятия результата не дали, просто замените предохранитель на новый.

Но есть важное НО. Если вы не обладаете минимальным опытом работы с электроникой, ничего не понимаете в электрике, подходить к проводам приборной панели мы вам настоятельно не рекомендуем. В таком случае обращайтесь на станции технического обслуживания, имейте дело только с опытными автомеханиками и людьми, отлично разбирающимися в автомобильной электрике.

Самосовершенствуйтесь. Возможно, в скором времени вам удастся пересесть в более дорогой, современный автомобиль. Тогда решить проблему электроники будет намного сложнее.

Для любого мужчины важно уметь не только водить, но и при необходимости чинить свою машину.

Загрузка …

No Comments Yet!
You can be first to comment this post!

Close Window

Loading, Please Wait!

This may take a second or two.

Источник: http://luxvaz.ru/vaz-2110/99-ne-rabotaet-panel-priborov.html

Не горит подсветка панели приборов ВАЗ 2110

Нередко отечественные водители сталкиваются с ситуацией, когда не работает панель приборов ВАЗ 2110. Причины явления могут скрываться не только в низкокачественной сборке, но и в применении не соответствующих стандартам комплектующих. Исправлять подобные ошибки приходится автовладельцам своими руками в гаражных условиях или после оплаты услуги на станциях техобслуживания.

Что собой представляет щиток

За рулевым колесом располагается специальный щиток, оснащенный набором контрольных и сигнальных световых индикаторов, который принято называть панелью. Данный блок в отечественных и зарубежных машинах наделен примерно одинаковым функционалом. На его лицевой стороне присутствуют такие составляющие:

основное пространство отведено под стрелочный индикатор, замеряющий текущее значение скорости;
слева от спидометра установлена шкала тахометра, помогающего контролировать обороты двигателя;
есть два более мелких стрелочных индикатора, отвечающих за вывод информации о температурном режиме мотора и наполненности топливного бака;
встроены шесть ламп, указывающих состояние подсветки и пара для поворотников;
всевозможные лампы, отвечающие за включенную аварийку, заряд АКБ, давление масла, поднятый ручник, Check Engine и несколько резервных ячеек.

Пользователям доступны два заводских варианта щитка, один из которых старого образца, а второй – «европанель». В первом варианте исполнения расположение более симметричное, а во втором – указание топлива и нагрева ДВС смещены вправо.

Форс-мажор со щитком

Обилие всевозможной индикации приводит нередко к тому, что в какой-то момент водитель замечает, что не работает подсветка панели приборов ВАЗ 2110. Дальнейшая безопасная эксплуатация транспортного средства в подобном случае будет невозможной, поэтому придется восстановить работоспособность блока перед очередным выездом.

Передвигаться на авто с неработающим приборным щитком не рекомендуется, так как водителю недоступны текущие параметры двигателя, что способно привести к серьезной дорогостоящей поломке мотора или к ДТП.

Некоторые неисправности опытные водители способны исправить даже в походных условиях. Новичкам стоит быть более осторожными при работе с проводкой и электрооборудованием.

Установка подогрева сидений своими руками

Проверка предохранителей

Когда не горит подсветка панели приборов ВАЗ 2110, фактически гаснут все контрольные лампы, а стрелки падают к нулевому показателю, то автомобилистам стоит проверить основные предохранители.

Отвечающие за приборную панель плавкие вставки имеют ограничение до 15 ампер. Традиционно в ВАЗовских моделях они маркируются «F6».

Желательно иметь в запасе данный элемент, чтобы не попасть в нежелательную ситуацию.

Для выявления перегоревшей вставки потребуется открыть панель с предохранителями. На «десятках» 2003 года необходимо также проверить состояние разъема, в который вставлена защитная вилка «F19». «Шестерка» и «девятнадцатка» располагаются в одном ряду через

Замена подсветки приборной панели ВАЗ 2110 на многоцветную

В наше время мода на смену подсветки приборной панели набирает невиданные обороты. Куда не посмотри, везде автомобили, то с неоновой подсветкой, то с внутренней светодиодной иллюминацией, но это все может быть очень дорогим удовольствием, другое дело если заменить подсветку приборной панели. Это и не очень дорого, и работы в общем-то мало.

Можно воспользоваться, конечно, готовыми вариантами тюнинга, то есть купить накладку на приборную панель, но это будет стоить немало.Лучше будет, если вы сделаете тюнинг приборки своими руками. Главное иметь нужный материал под рукой и запастись терпением.

Для начала надо будет разобрать приборку. Для данной операции вам понадобится снять защитное стекло, сделать это несложно, главное быть осторожным. Далее начинаем снимать стрелочки. Чтобы снять стрелочки нам понадобится отвертка и твердый картон.

Подложите картон под стрелочку и подденьте ее отверткой, затем медленно и аккуратно приподнимите ее к верху. Стрелочки должны сойти со стержня легко, без проблем. Затем снимаем подложку приборной панели. Для того, чтобы снять подложку, нам необходим канцелярский нож.

Просовываем нож между панелью и подложкой, а затем прорезаем слой герметика по кругу подложки. Теперь можно снимать подложку и начинать работу. Далее разбираем панель приборов и приступаем.

Для начала нам потребуется удалить слой светофильтра с тыльной части подложки, сделать это можно, снова обратившись к помощи канцелярского ножа. С помощью ножа, стираем слой светофильтра с подложки. Если кто не знает, то светофильтр – это слой цветной краски, которая наносится с задней части подложки и придает цифрам спидометра и остальных датчиков, цветную иллюминацию.

Для того, чтобы окончательно избавиться от слоя светофильтра, можно воспользоваться ацетоном или другой жидкостью с содержанием спирта.

Следующим этапом работ будет изменение цвета подсветки приборной панели. Для начала я решил изменить подсветку одометра(не путайте со спирометром, одометр – это показатель пройденных километров). Для того, чтобы изменить подсветку одометра нам понадобится снять экранчик одометра, снять голубую пленку, удалить лампочку подсветки и заменить ее на универсальный многоцветный светодиод. Данный светодиод имеет возможность смены цвета. Светодиод был присоединен прямо к патрону штатной лампочки. Далее ставим экранчик одометра на место.

Приступаем к полной замене подсветки приборной панели. Далее крепим светодиоды к каркасу панели приборов( как я уже говорил, в моем случае я воспользоваться разноцветными светодиодами). Данные светодиоды продаются в комплекте с переключателем цветов. Если у вас нет возможности приобрести данные светодиоды, можно воспользоваться обычными. Устанавливаем светодиоды на место и запитываем их от стандартных контактов подсветки приборки.

Далее нам нужно будет сделать так, чтобы стрелочка, как и панель, имела возможность смены подсветки. Для данной операции нам потребуется удалить со стрелочки, слой красной краски. Для того, чтобы его удалить можно воспользоваться тем же способом, что и в случае удаления светофильтра с подложки приборной панели, то есть снова взяться за нож и ацетон.

Когда стрелочка будет очищена, можно покрасить ее белым лаком для ногтей или же чем-либо другим, главное чтобы стрелочка была именно белой, так – как только белый цвет может передавать цветовую гамму светодиодов.

Перед тем, как установить все на место, нам потребуется закрепить на панели переключатель цветов светодиодов. Я установил переключатель в правом нижнем углу приборки. Когда все готово, нужно установить все на место. Для начала нам потребуется установить подложку. Для того, чтобы она держалась крепко, лучше закрепить ее на герметик. Далее устанавливаем стрелочки на место и закрываем все защитным стеклом. Все готово, любуемся результатом.

Замена подсветки приборной панели ВАЗ 2110 на многоцветную

Многоцветная приборная панель ВАЗ 2110

Теперь у меня появилась возможность самому выбирать каким цветом будет светить приборка. Таким образом мы сделали тюнинг приборной панели, не затрачивая особых средств и материалов. Удачного тюнинга.

Источник

Замена лампочек в панели приборов ваз 2110

Ваз 2110: приборная панель — замена подсветки и тюнинг

Подсветка приборной панели ваз 2110 нового образца

Очень часто у автомобиля 2110 ваз приборная панель выходит из строя. При этом иногда наблюдаются проблемы с ее подсветкой.

Некоторым же просто не нравится то, как именно она светит в темное время суток. В таком случае желательно, чтобы подсветка была заменена.

В этой статье пойдет речь о самостоятельной замене подсветки нового образца на панели приборов, работу которой можно увидеть в соответствующем видео – обзоре в сети Интернет.

Замена подсветки на приборной панели

Знак приборной панели на ваз 2110

Для этого необходимо использовать следующий алгоритм:

Следует вынуть панель.
Обозначение подсветки обуславливается специальными светодиодными лампочками. Чтобы заменить подсветку, эти лампочки надо снять.

Примечание: делать это необходимо предельно аккуратно, ведь они довольно маленькие. Кроме того, есть возможность навредить самой панели.

Но перед этим следует ее разобрать. Это несложная задача, так как для ее разборки необходимо всего лишь нажать на защелки, благодаря чему можно будет вынуть лампочки.
Все видели, что сверху приборной панели есть «наклейка» и обозначения (скорости, количества бензина). Держится она на клее, поэтому чтобы ее снять, придется немного «поковыряться».

Остатки клея необходимо убрать.

Можно приступать к замене подсветки.

Примечание: желательно выбрать не очень яркие цвета, напрягающие глаза. Идеально подойдут цвета белого или синего цветового ряда.

Чтобы снять светофильтр, расположенный с обратной стороны «наклейки», надо взять канцелярский нож. Светофильтр находится под защитным слоем. Сначала нужно снять его. Не следует слишком сильно давить ножом, так как могут быть повреждены необходимые детали.

Описание тюнинга приборной панели

Примечание: легче его снять, если потереть ножом то в одном направлении, то в другом.

Чтобы вставить светодиодные лампочки, следует вынуть плату, расположенную в пластиковом корпусе. Здесь будут специальные отверстия для них.

Распиновка приборов панели

Примечание: но это еще не все нужно будет запаять проводки лампочек к плате, чтобы они работали.

Теперь надо все собрать обратно и правильно установить.

Отдельная подсветка стрелок

СВЕТОДИОДЫ» В ПРИБОРНУЮ ПАНЕЛЬ НА ВАЗ 2110 2111 2112

Видео руководство по замене щитка приборов на ВАЗ 2110-2112 своими руками. Также рассмотрен пример по замене…

Как снять щиток приборов на ВАЗ 2110, 2111, 2112 и замена лампочек

Видео обзор — Стайлинг подсветки салона авто Ваз 2110 замена всех лампочек накаливания на диодные на панели…

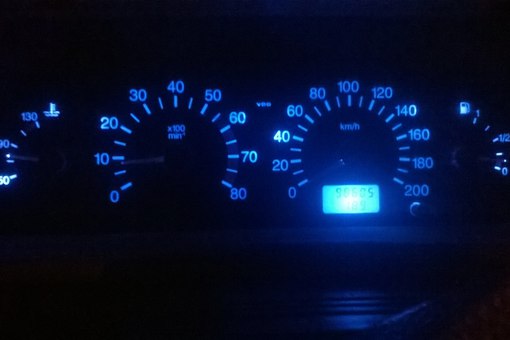

Светодиодная панель приборов ваз 2110

Желая, чтобы стрелки светились другим цветом, можно сделать следующее:

Примечание: при этом стрелки будут гореть другим цветом только при зажигании.

Как поменять подсветку с использованием цветной пленки

Старая панель приборов ваз 2110

Для того, чтобы поменять цвет подсветки приборной панели, не обязательно менять светодиодные лампочки.

Для этого можно просто:

Взять 12 светодиодов и светодиодную ленту.
Вынуть из цоколя лампочки, на место которых вставлять по одному светодиоду.
Нужно взять необходимое количество светодиодной ленты.

Схема панели приборов

Примечание: ее длина отмеряется по величине панели.

Цоколь и светодиоды необходимо вернуть в первоначальное место.
Следует приклеить ленту к пластику панели (должна поддерживаться соответствующая температура).
Хорошо закрутить колодку.

Проверка панели

Если приборная панель была разобрана, то ее нужно проверить.

Надо нажать на кнопку сброса и удерживать.
Включить зажигание.
Все стрелки должны подняться вверх. Это должно произойти три раза.

Примечание: если все стрелки правильно работают, то все они поднимутся. В противном случае, нужно их разбирать.

Как снять стрелки с панели

Если стрелки не работают, то надо их снять и поставить обратно, так как возможно они неправильно установлены:

Следует взяться за стрелку.
Начать крутить ее против часовой стрелки.
При этом необходимо слегка потянуть ее вверх.
Поставить на место и проверить, работают ли они.

Как собрать и разобрать панель

Чтобы сбросить показания спидометра или исправить проблему, из-за которой не мигает лампочка указателя поворота на панели, то ее необходимо снять.

С этой целью следует выполнить такие действия:

Можно снять кожух, но при этом плата все равно будет заблокирована.
Надо взять крестовую отвертку и с ее помощью снять еще несколько болтов.
Теперь нужно отщелкнуть защелки на панели. Начинать следует с нижней части. Если с нижней стороны они были отсоединены, то можно выталкивать их вверх. Так плата быстро снимется.
Стрелки по любому надо будет снять.

Примечание: некоторые стрелки снимаются легко, а вот стрелки указателя количества бензина снимается намного сложнее. Чтобы снять стрелки, нужно аккуратно потянуть за них.

Панель разобрана, теперь нужно попытаться решить проблему.

Примечание: На плате есть очень маленькие светодиоды, которые тоже могут сгореть. Из-за них может не мигать лампочка указателя поворота, поэтому их нужно заменить.

Для этого необходима работа с паяльником.

Но если панель разбиралась с целью сбрасывания показаний спидометра, то:

Теперь желательно как-то собрать панель обратно.

Делается это еще легче:

Поставить плату в пластиковый корпус.

Примечание: желательно, чтобы под ней была чистая тряпочка,чтобы ее поверхность не была поцарапана.

Теперь нужно вкрутить болтики на самой панели. Их пока не надо полностью закручивать, так как следует сначала поставить на место стрелки.
Прежде чем поставить стрелки на место, их нужно тщательно протереть, так как под воздействием света будут видны отпечатки, грязь и т.д.

Примечание: стрелки нужно выставить примерно на 3-4 мм ниже нуля. Также важно, чтобы между стрелками и спидометром был небольшой зазор, иначе они будут заедать.

Намного легче установить, впрочем как и снять, длинные стрелки. Чтобы установить короткие стрелки, нужно действовать очень аккуратно, так как они более нежные по сравнению с длинными.

Прежде чем поставить стекло, его также нужно протереть. Теперь защелкнуть на защелки.
Плату крепить на болтики.
В последнюю очередь – вкрутить шурупы на чехле, после чего вставить на место все лампочки.

Работа с панелью в автомобиле – это наверное самое простое, что может быть. Поэтому нет смысла ехать в автосервис, где цена даже на такую пустяковую работу будет высокой.

Лучше пересмотреть кучу фото и видео, прежде чем решиться делать ремонт и тюнинг салона машины своими руками, чтобы не навредить автомобилю. Любая инструкция поможет быстро и качественно произвести работу.

Добро пожаловать!
Комбинация приборов – на многих автомобилях комбинации приборов отличаются между собой, в каких то не значительно, а в каких то кардинально она изменена, но начинка почти во всех остаётся одна и та же, просто они внешним видом различаются а лампочки и индикаторы, те же самые, но комбинация подвержена деформации и её легко можно вывести из строя и поэтому, если брать какие то старые автомобили, на каждой второй машине, комбинация уже менялась, несмотря на это комбинация очень важная вещь, потому что если произойдёт что то с движком, то по комбинации Вы это определить только сможете, узнать скорость с какой движется автомобиль, а так же не заглядывая в бак узнать сколько топлива осталось в баке, тоже можно только лишь посмотрев на комбинацию приборов.

Примечание!
Чтобы снять и установить комбинацию, будет нужна: Отвёртка и пассатижи, если у Вас штатная торпеда стоит, то работу Вы произведёте довольно таки быстро и сложностей никаких скорее всего даже и не возникнет!

Краткое содержание:

Когда нужно менять комбинацию приборов?
Если она перестала работать, не надо поднимать панику и идти в автомагазин за новой комбинацией, первым делом проверьте предохранитель который на неё идёт и при необходимости замените его на новый, если окажется что с ним всё в порядке, а комбинация не работает вообще, то уже можно считать что она вышла из строя, если какой то определенный указатель в комбинации вышел из строя (Спидометр например не работает), то в этом случае, возможно дело не в комбинации, а в датчике скорости например (Читайте статью: «Замена датчика скорости на автомобиле»), если указатель топлива не работает, то смотрите датчик уровня топлива, в простонародье «ДУТ» (Читайте статью: «Замена ДУТ в автомобиле») или проводку и так далее.

Как заменить комбинацию приборов на ВАЗ 2110-ВАЗ 2112?

Примечание!
На автомобили десятого семейства устанавливали за всё время производства, различные комбинации приборов, а так же торпеды различались между собой, мы же разбирать все панели не будем, а затронем только лишь штатную торпеду которая использовалась на большинстве автомобилях десятого семейства!

Снятие:
1) Чтобы добраться до комбинации приборов, снять нужно будет сперва щиток, потому что он препятствует доступ к комбинации, щиток же крепится на нескольких винтах (Винтов всего 4, два винта внизу располагаются и ещё два сверху, более подробно смотрите на фотографиях ниже), отвернув которые, его легко можно будет снять с автомобиля.

Примечание!
На щитке присутствуют кнопки, их можно не отсоединять, а просто когда винты откручены будут, отведите щиток в сторонку (Чтобы не мешал), но если Вам нужно чтобы он полностью был снят с приборной панели, то потянув за эти кнопки, выньте их как это на фото ниже показано, разъёмы которые к ним подсоединяются, протолкните во внутрь и снимите щиток полностью с приборки (Руль ещё вниз полностью опустите, при помощи рычажка который внизу находится, чтобы щиток не во что не упирался во время снятия)!

2) Когда щиток будет отведен, при помощи крестообразной отвёртки выкрутите по два винта которые с боков приборку держат и выпрямив с помощью пассатижей лапки у двух фиксаторов (см. маленькое фото), вытащите комбинацию на себя, в задней части к комбинации крепится два разъёма должны будут (Их отсоедините) и тросик спидометра, если Вы к нему не сможете подлезть и он будет держать комбинацию приборов (Не даст ей вынуться), то от коробки данный тросик отсоедините.

Примечание!
Тросик спидометра используется не на всех автомобилях десятого семейства, а только лишь на карбюраторных машинах, при установке комбинации, обязательно его обратно подсоедините или если центральная часть у него будет вся испорчена (Там грани у неё есть, если они сорваны будут), то в таком случае, произведите замну троса на новый!

Установка:
Устанавливается комбинация в обратной последовательности, если Вам будет нужно поменять лампочки в ней, воспользуйтесь фотографией и описанием к ней чуть ниже, сами лампы в патронах располагаются, если будет нужно извлечь какую то лампу, то сперва патрон будет нужно вытащить из комбинации (Делается это посредством проворачивания патрона против часовой стрелки), а когда он в руках у Вас будет, просто ухватитесь пальцами за лампу и извлеките её из комбинации приборов и произведите замену.

Дополнительный видео-ролик:
Как поменять комбинации или лампочки в ней, Вы можете увидеть наглядно, в ролике, который размещён по ниже:

Попутные лампочки ВАЗ-2110: виды, выбор, замена

В ПДД любой страны теперь есть пункт, обязывающий водителей даже днем ездить с включенными фарами ближнего света или с дневными ходовыми огнями. На ВАЗ-2110 ДХО отсутствуют. И заводские фары не очень хорошо работают. Плохой ближний свет — это неудобство для водителей и одна из причин аварий с участием пешеходов. Заводские люминесцентные лампы ВАЗ-2110 светят так, чтобы пешеходов не всегда было заметно на темных дорогах.Водители стараются заменить штатные лампочки на альтернативные. Рассмотрим, каким должен быть хороший ближний свет для ВАЗ-2110 и какие виды этой продукции существуют.

Штатная оптика

Ближний свет ВАЗ-2110 является одним из основных звеньев в блок-фаре на данной модели. В дополнение к нему машина оборудована элементом для дальнего света. Также отечественная «десятка» оснащается противотуманными фарами и различными фарами. Но и качество их света тоже далеко не идеальное.

Лампы устанавливаемые производятся на заводе «Автосвет» в городе Киржач. Это галогенные продукты. Они не отличаются высокой светоотдачей, продаются по доступным ценам, не слишком прочны.

Сейчас большой выбор разных ламп, а штатные элементы можно заменить любыми вариантами. Современный рынок предлагает более технологичные галогенные лампы Philips, светодиодную продукцию ближнего света, а также ксеноновые модели. О последнем мы поговорим подробнее.

Ксеноновая лампа

Эти лампы за последние 10 лет и столько их эксплуатируют, что успели покорить сердца большинства владельцев иномарок и отечественных автомобилей. На рынке представлен широкий ассортимент лампочек. Ксеноновые изделия отличаются значительно большей яркостью, чем традиционные галогенные лампы. Среди недостатков — сложности в процессе установки, необходимость покупки и установки блока розжига. Цена комплекта начинается от полутора тысяч рублей без установки.Ксеноновая лампа

обеспечивает значительно лучшую видимость для водителя автомобиля, а значит, повышает уровень безопасности. Интенсивность светового потока такой оптики будет в 2,8 раза выше, чем у галогенной лампы. При этом энергопотребление меньше в полтора раза. Свет ксенона максимально приближен к естественному свету (без видимого желтого цвета). Срок службы таких газонаполненных изделий в 5 раз больше, чем у обычной лампы. Этот свет не только повышает безопасность, но и привлекает внимание других участников движения.И еще одно преимущество — фара светит чисто белым, а не желтым лучом. Это выделяет машину из ручья.

Галогенные лампы

Также широко распространены. Продукция идеальна для работы в условиях тумана. Низкая цена делает их доступными каждому. Существенным недостатком этого светильника является плохое освещение дороги. Но есть производители, которые делают качественные и яркие лампочки для автомобилей. Колба представляет собой колбу из кварцевого стекла. Внутри находится инертный газ. Это галогенные пары.Лампа может сильно нагреваться во время работы, и кварцевое стекло лучше всего подходит для работы в этих условиях. На рынке представлено огромное количество видов этих лампочек.

Различайте их по базе. Ближний свет ВАЗ-2110 должен быть оборудован цоколем х2. Также в продаже есть изделия типа h5. Они также используются в ближнем свете. Галогенная лампа питается от 12В, номинальная мощность 55Вт. Что касается четкости и яркости светового потока, то эти характеристики зависят от цветовой температуры конкретной лампочки.Максимальные значения — 5000 К.

Лампы накаливания

Эти изделия ничем не примечательны и не имеют особых преимуществ. Такие лампочки для авто устанавливались ранее в процессе сборки автомобиля на заводе. По техническим характеристикам изделие филаментного типа намного уступает даже галогеновому, но этого вполне достаточно для обеспечения минимальной безопасности водителя и его пассажиров. Не рекомендуется ездить с такими лампочками на высокой скорости.

Светодиодный свет

Наряду с ксеноном и галогеном, на салоне есть светодиодные лампы от ВАЗ-2110 (ближнего света х2 в том числе).Главное достоинство — они яркие. Светят лучше, чем ксенон. Также автомобилисты отмечают их высокий срок службы — он составляет от 5 до 10 тысяч часов. Например, хорошая галогенная лампа будет гореть не более 500, а ксеноновая лампа сможет проработать до 2500 часов.

Также светодиоды отличаются низким потреблением энергии. Показатель не превышает 3,5 Вт, тогда как для галогенной лампы требуется 55 Вт. Расход ксенона — 35. С помощью светодиодов мастера создают так называемые адаптивные фары головного света, что в принципе невозможно с галогенными лампами, а при использовании ксенона это будет очень сложно и дорого.Еще один плюс светодиодов — это излучение, близкое к естественному свету.

Недостатки есть, но их немного. Качественные лампы ближнего света ВАЗ-2110 довольно дороги, а те, что стоят недорого, не отличаются высоким качеством и долговечностью. На рынке много китайской продукции, не очень качественной. Светодиоды не подлежат ремонту. Если они вышли из строя, то необходимо заменить лампу целиком. Дизайн изделия достаточно сложный, и в процессе работы становится очень жарко.

Но специалисты говорят, что толку от светодиодной лампы мало. Пусть вас не льстит реклама, в которой говорится о сверхяркости. Лабораторные испытания показывают, что лампа ближнего света ВАЗ-2110 (цоколь h2 или h5), установленная в фаре, не имеющей адаптивной системы, светит даже хуже, чем галогенная лампа.

Мощность диодного изделия 30 Вт. Световой поток 3600 К, ресурс в среднем пять лет. Цена начинается от четырех тысяч рублей за пару. Чем меньше мощность изделия, тем хуже качество освещения.Специалисты не рекомендуют устанавливать недорогие изделия (китайские фары ближнего света h5 и h2). Свечение диодов яркое, но не так качественно, как у аналогов.

Обзор популярных галогенных товаров среди владельцев ВАЗ-2110

Владельцы этих моделей автомобилей общаются на профильных форумах, где составляют разные рейтинги лучших ламп. Стоит рассмотреть самые популярные варианты.

Philips Vision

Эти продукты обеспечивают на 30% больше света, чем стандартные галогенные модели.Кроме того, эти лампы Philips во много раз превосходят стандартные по качеству и износостойкости. Часто эти изделия устанавливаются на автомобили во время сборки, wh

Лучшая цена на свет ваз 2110 — Отличные предложения на свет ваз 2110 от мировых продавцов легких ваз 2110

Отличные новости !!! Вы попали в нужное место для легкого ваз 2110. К настоящему времени вы уже знаете, что, что бы вы ни искали, вы обязательно найдете это на AliExpress.У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот легкий ваз 2110 станет одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели свой легкий ВАЗ 2110 на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в легком ваз 2110 и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести light vaz 2110 по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Бортовых компьютеров на ВАЗ-2110. Подключение бортового компьютера ВАЗ-2110: инструкция

С помощью бортовых компьютеров на ВАЗ-2110 можно получить полное представление о двигателе. С его помощью считываются и отображаются данные с датчиков.Облегчается вождение, водитель в любой момент может узнать о расходе топлива, напряжении в бортовой сети, оборотах двигателя, наличии ошибок. Но у любого, даже самого дорогого и продвинутого бортового компьютера есть свои плюсы и минусы.

Преимущества инжекторных двигателей

Конструкции двигателей аналогичны, только следующие системы существенно отличаются:

Впрыск топливной смеси.
Зажигание.
Управление двигателем.

Основные преимущества двигателей форсунок:

При появлении неисправностей диагностические приборы укажут точный диагноз за считанные минуты.В редких случаях возникает необходимость сдать автомобиль в сервис для ремонта.
Идеально работает на холостом ходу при условии стабильной работы всех датчиков. Зимой запуск двигателя намного проще.
Расход топлива (правда, в зависимости от прошивки) значительно меньше, чем у карбюраторных двигателей.
Системы впрыска практически не требуют вмешательства. Датчики и исполнительные механизмы выходят из строя редко.

Стоимость запчастей намного выше, чем у карбюраторных двигателей.Но и ломаются они реже. Если форсунка новая или только что проходила обслуживание, то при правильной эксплуатации прослужит без поломок несколько лет. При выходе из строя датчиков их заменяют через несколько минут. А некоторые устройства подлежат ремонту.

Недостатки систем впрыска

Среди отрицательных качеств можно выделить следующие:

Бортовой компьютер «Государственный» ВАЗ-2110 выдает полную информацию, но воспринимать ее неудобно.Дисплей расположен сбоку, под магнитолой. Поэтому, чтобы учесть какие-то данные, необходимо будет остановиться.
Очень дорогой катализатор, находится буквально в 10 см от проезжей части, легко повредить. Ремонт не всегда возможен, но стоимость очень высока. В случае поломки увеличится не только расход топлива, но и уровень CO в выхлопе.
Изначально на двигатели «десятки» устанавливались только карбюраторы. Позже двигатели заточили под установку систем впрыска.Поэтому демонтировать некоторые датчики и устройства проблематично из-за их неудобного расположения.

Эксплуатация инжекторных автомобилей

Необходимо соблюдать требования, облегчающие эксплуатацию автомобиля. Чтобы бортовой компьютер «Штаб» ВАЗ-2110 как можно реже выдавал ошибки, а для повышения комфорта всегда следует придерживаться следующих рекомендаций:

Выполните звукоизоляцию — это избавит от лишнего шума.Например, топливный насос работает довольно громко. И это может доставить неудобства.
Обязательная обработка всех элементов кузова антикоррозийными составами.
Заправку автомобиля следует проводить только рекомендованными марками топлива. Если заливать низкооктановый бензин, работа двигателя будет нарушена.
Своевременное обслуживание решит любые проблемы, связанные с работой мотора.

Преимущества использования бортовых компьютеров

На автомобилях бортовой компьютер ВАЗ-2110 (инструкция прилагается к устройству) имеет несколько функций:

Визуальное оповещение о текущем и среднем расходе топлива.
Точный тахометр и вольтметр.
Есть функция, позволяющая напомнить о плановой замене масла.

Бортовые компьютеры могут уведомить водителя о таких проблемах:

Загорается лампа, сигнализирующая о неисправности мотора. Если мотор работает нормально и симптомов нет, то, скорее всего, неисправна цепь питания самой лампы.
Чрезмерный расход бензина. В некоторых случаях значение превышает 12 л / 100 км.Поможет полная диагностика системы впрыска и перепрошивка контроллера электронного блока управления.

Электрические соединения

На этапе подготовки необходимо выполнить следующие действия:

Отсоединить отрицательную клемму от аккумулятора.
Подключение бортового компьютера ВАЗ-2110 производится к блоку сигнализации. Найдите его и расставьте как можно удобнее.
Вам нужно сначала найти оранжевый провод (в седьмом контакте).
Подключаем его к проводу с красно-белым цветом, который находится в жгуте, соединяющем компьютер.
К красно-черному проводу, установленному в десятом контакте, подключить красный из жгута, идущего от бортового компьютера.
А красный на туфле связан с красно-черным, идущим из связки BC.
На пятом контакте найдите черный провод. И подключаешь его к такому же от БК.
На восьмом контакте установлен белый провод, который подключается к тому же проводу, что идет к БК.

Окончательный монтаж

Убедитесь, что все электрические соединения надежно выполнены. Провода желательно зацепить, потом заизолировать. Ремень протягивается через внутреннее пространство консоли к месту крепления КП. После этого можно подключиться к проводке от датчика уровня топлива в баке.

После демонтажа приборной панели вы получите доступ к электрическому подключению. С серой накладки нужно снять розовую проволоку, она в жгуте.Подключаем к бортовому компьютеру. Для проверки прибора подключите отрицательную клемму и включите зажигание.

Типы бортовых компьютеров

Существует довольно много типов бортовых компьютеров ВАЗ-2110. Цена на все устройства разная — от 1200 рублей до 20 тысяч. Все зависит от типа и производителя. Например, устройства, которые устанавливаются на штатные места, имеют невысокую стоимость, ими не очень удобно пользоваться. Но есть бортовые компьютеры, которые ставят вместо штатной приборной панели.Большой выбор приборов, разнообразие цветовых схем, раскладки дисплея и т.д.

К таким приборам относятся бортовые компьютеры ВАЗ-2110 «Гамма», «Мультитроникс». Но и цена у них большая — более

ВАЗ 2110 elanlari

. ВАЗ 2110 сатиси. ВАЗ 2110 Бакида. ВАЗ 2110 Azerbaycanda

Axtarış nəticələri: 38 elan

ВАЗ 2110 ‘2003
Vəziyyəti: Yaxşı
- Седан
- Mexaniki
- Benzin 1.6
- Кондисионер
Салам масин течили сатилир.4500 манат …
ВАЗ 2110 ‘2002
Vəziyyəti: Əla
- 167587 км
- Седан
- Mexaniki
- Ön
- Benzin 1.5
- Кондисионер
Maşın saz vəziyətdədir. Zavod maşındır deyişən detalı yoxdur Maşında zərrə …
ВАЗ 2110 ‘2002
Vəziyyəti: Yaxşı
- 333333 km
- Sedan
- Mexaniki
- Ön
- Benzin 1.6
- Кондисионер
Maşin yaxşi veziyyetdedir, sade matordu-8 klapan …
ВАЗ 2110 ‘2007
Vəziyyəti: Yaxşı
- 218000 км
- Sedan
- Mexaniki
- Ön
- Benzin 1.6
- Кондисионер
Автомобиль tecili satilir …
ВАЗ 2110 ‘2005
Vəziyyəti: Əla
- 100000 км
- Sedan
- Mexaniki
- Ön
- Benzin 1.5
- Кондисионер
Masin ela veziyyetdedir …
ВАЗ 2110 ‘2005
Vəziyyəti: Yaxşı
- 194500 км
- Седан
- Mexaniki
- Ön
- Benzin 1,5
- Kondisioner
Maşın yaxşı vəziyətdədir….
ВАЗ 2110 ‘2004
Vəziyyəti: Əla
- 156200 км
- Седан
- Mexaniki
- Ön
- Benzin 1.5
- Кондисионер
ВАЗ 2110 ‘2002
Vəziyyəti: Əla
- 271432 км
- Седан
- Mexaniki
- Ön
- Benzin 1.5
- Кондисионер
Təcili satılır, Elektriklə tənzimlənən güzgülər
ВАЗ 2110 ‘2005
Vəziyyəti: Əla
- 178000 км
- Седан
- Ön
- Benzin 1.5
- Кондисионер
Maşın əla vəziyyətdədir hec bir problemi yoxdur, udari yoxdu.Bakıda sürülüb …
ВАЗ 2110 ‘2007
Vəziyyəti: Yaxşı
- 200000 км
- Sedan
- Mexaniki
- Ön
- Benzin 1.7
- Kondisioner
Машин Бузовна qəsəbəsindədir. Almaq istəyən olsa razılaşarıq ….

Информационные панели

Excel — шаблоны, руководства, загрузки и примеры

Отчеты на панели инструментов позволяют менеджерам получить общий обзор бизнеса. Excel — отличный инструмент для создания мощных панелей мониторинга, которые могут своевременно предоставлять анализ, информацию и предупреждать менеджеров. На этой странице (и на других, связанных здесь) вы можете найти множество ресурсов, шаблонов, руководств, загружаемых материалов и примеров, связанных с созданием панелей мониторинга с помощью Microsoft Excel. Используйте приведенные ниже ссылки для быстрого доступа к различным разделам этой страницы.

Что такое приборная панель?
Как сделать приборную панель? [Руководства по приборной панели]
Демонстрации приборной панели
Панель управления, что можно и нельзя
Готовые к использованию шаблоны приборной панели
Примеры приборной панели Excel (200+)
Дополнительные ресурсы на информационных панелях
Книги для создателей приборных панелей
Рекомендуемые инструменты и обучение для Dashboard

Что такое информационная панель?

Отчеты

Dashboard позволяют менеджерам получать общий обзор бизнеса и помогают им быстро принимать решения.Панели мониторинга часто называют панелями управления, информационными панелями или отчетами панелей мониторинга.

Как сделать приборную панель?

Вы можете создавать информационные панели, используя множество различных инструментов. Однако, на мой взгляд, Microsoft Excel — отличный выбор для создания и распространения информационных панелей благодаря простоте использования и универсальной доступности.

Прочтите следующие руководства, чтобы понять, как создавать панели мониторинга Excel:

Создание информационных панелей KPI в Excel [6 частей руководства]

В этом руководстве из 6 частей вы узнаете, как с нуля создать информационную панель KPI (ключевого показателя эффективности) с помощью MS Excel.Вы можете загрузить файлы примеров с полной информацией на каждом этапе, чтобы вы могли практиковать методы и точно настроить свои навыки разработки приборной панели. Окончательная приборная панель выглядит примерно так:

Панель обслуживания клиентов в Excel [Учебное пособие из 4 частей]

Из этого руководства, состоящего из 4 частей, вы узнаете, как создать полностью интерактивную и динамическую панель обслуживания клиентов с помощью Excel и VBA. В нем мы будем использовать такие функции, как элементы управления формами, ссылки на изображения, условное форматирование, расширенные формулы и таблицы.Окончательный результат показан ниже,

Панель управления финансовыми показателями

Финансовые информационные панели помогают понять, как работает компания, какие угрозы и возможности доступны и как оптимизировать доход или прибыль. В этом подробном руководстве вы узнаете, как создать финансовую панель для изучения различных показателей и тем.

Панель управления проектом

Это руководство является частью нашего руководства по управлению проектами с использованием серии Excel.В этой статье я объясню процесс создания информационной панели вместе с бесплатным загружаемым шаблоном для вас. Так выглядит окончательная приборная панель:

Дополнительные уроки по Dashboard:

Со временем я много написал в этом блоге о панелях мониторинга Excel. Вот образец руководств по панелям мониторинга Excel. Вы можете найти все статьи о панелях мониторинга в теге Excel.

Информационная панель по результатам опроса
Простая панель управления продажами в Excel
Визуализация статистики крикета на приборной панели
Лучшие города для поиска работы — приборная панель
Визуализируйте поисковые запросы на туристических сайтах
Панель управления Excel для визуализации более 10 000 точек данных
… Дополнительные руководства по Dashboard

Демонстрации, примеры и обзоры приборной панели

Вы можете многое узнать о дизайне информационных панелей, просто наблюдая за информационными панелями, созданными другими.В этом разделе вы можете найти ссылки на различные обзоры панели инструментов, которые я делал за долгое время.

Информационные панели продаж — 32 различных информационных панели продаж, подготовленные нашими участниками для конкурса. В этом посте есть масса полезных примеров и визуальное вдохновение. Вы можете скачать исходные файлы для большинства примеров.
Панель управления маркетингом и продажами — демонстрация и видео
Обзор панели мониторинга Google Analytics Intelligence Report
Резюме как информационная панель — неудача или успех?
Обзор панели управления веб-аналитикой
Пример панели мониторинга проекта

Вы также можете найти большое количество демонстраций и примеров приборной панели на Dashboard Spy.

Что можно и чего нельзя делать на панели инструментов:

Создание информационной панели — сложный процесс. Очень легко ошибиться и выбрать неверный вариант. В этом разделе вы можете найти практические советы, которые можно сразу применить к вашему следующему проекту панели инструментов.

Следует ли использовать диаграммы датчиков / спидометров на информационных панелях?

Диаграмма шкалы или спидометра

— очень популярный способ отображения единственной метрики на приборной панели. На мой взгляд, они — плохой выбор для отображения статуса одной метрики (или KPI).Вы можете использовать лучшую альтернативу, такую как маркированная диаграмма или диаграмма термометра, чтобы показать ту же информацию в большем контексте. Также прочитайте обсуждение лучших диаграмм, чтобы отобразить фактические и целевые показатели.

Как показать бюджетные и фактические, целевые и фактические показатели?

Общей чертой большинства информационных панелей являются графики зависимости бюджета от фактической производительности. Мы обсудили и объяснили различные альтернативы здесь, на Chandoo.org.

Бюджет по сравнению с фактическим графиком

Бюджет vs.Актуальные графики
Превосходный бюджет по сравнению с фактическим шаблоном диаграммы
Лучшие диаграммы для отображения фактической и целевой производительности
в Excel — краткое руководство
Маркированные диаграммы в Excel

Как выбрать правильный график на основе ваших данных?

Выбор правильной диаграммы очень важен, поскольку правильные диаграммы позволяют быстрее принимать решения. Чтобы получить советы по выбору диаграммы, перейдите по ссылкам ниже:

Выбор правильной диаграммы на основе ваших данных
Следует ли использовать круговые диаграммы?

Общие советы и подсказки по приборной панели:

Используйте закрепленные области, чтобы пользователи не могли прокручивать информационные панели
Используйте фигуры, чтобы делать диаграммы красивее
Использование предупреждений для привлечения внимания на информационных панелях
Советы производителям приборных панелей от Seth Godin
Использование символов на информационных панелях
Публикация панелей мониторинга Excel в Интернете
… Дополнительные советы и рекомендации по работе с панелью управления

Готовые к использованию шаблоны приборной панели, рабочие книги Excel приборной панели

Воспользуйтесь следующими ссылками, чтобы загрузить готовые к использованию шаблоны панелей мониторинга и полные книги, чтобы вы могли попрактиковаться в создании панелей мониторинга и стать еще лучше.

Шаблоны панели управления Excel с Chandoo.org
Шаблон панели мониторинга KPI для Excel [ZIP]
Шаблон динамической панели мониторинга для Excel [ZIP]
Шаблон панели управления проектом для Excel [XLSX, версия 2003 здесь]

Дополнительные шаблоны панелей мониторинга можно найти на странице тегов панелей мониторинга.

Примеры приборной панели

Щелкните здесь, чтобы изучить более 200 примеров панелей управления .

Дополнительные ресурсы на информационных панелях

Если вы создаете информационные панели или собираетесь войти в захватывающий мир визуализаций приборных панелей, то следующие ссылки должны значительно помочь в улучшении ваших знаний:

Информационная панель и диаграммы на сайте Chandoo.org

Принципы построения графиков и советы
Учебные пособия и шаблоны Excel
Динамические диаграммы Excel
Учебники по формулам Excel
Расширенные навыки работы с Excel

Ресурсы информационной панели в Интернете

Существует множество веб-сайтов, посвященных информационным панелям.Это мои фавориты:

Stephen Few’s Perceptual Edge — за подробные комментарии к различным решениям и примерам бизнес-аналитики и приборной панели.
Robert’s Clearly & Simply — за отличные информационные панели и руководства на основе Excel и Tableau.

Последние сообщения из этих блогов также можно найти на боковой панели.

PS: Если вы знаете отличный ресурс для разработки и реализации приборной панели, поделитесь им по электронной почте. Я был бы очень рад включить этот сайт сюда.

Книги по проектированию и внедрению приборных панелей

Я рекомендую следующие книги,

Дизайн информационной панели Стивена Фью
Большая книга информационных панелей Стива Векслера и др.
Рассказ историй с данными Коула Кнафлика

Конечно, проверьте и мою книгу.

Информационные панели Excel от Chandoo и Jordan

Распиновка приборной панели ВАЗ | 2 Схемы

Распиновка приборной панели ВАЗ2105, 2106, 2107

Старая панель (с указателем давления масла)

Новая панель приборов (с эконометром)

Второй вариант схемы подключения

Распиновка приборной панели ВАЗ2108, 2109, 21099

Схема соединений комбинации приборов до 1996 г.<img src='/800/600/https/a.d-cd.net/BEAAAgP9QuA-1920.jpg' />

Схема соединений комбинации приборов после 1996 г.

Цоколёвка приборной панели ВАЗ2110, 2111, 2112

Распиновка приборной панели ВАЗ2113, 2114, 2115

Схема соединений панели приборов ВАЗ 2114

Другой вариант схемы цоколёвки разъёмов

Панели приборов VAZ VDO (светодиодная)

Индикаторы панели приборов ВАЗ — расшифровка

Ремонт или замена приборной панели ВАЗ

Снятие приборной панели авто

Не работает подсветка панели приборов ваз-2110: причины, как исправить?

Характеристика видов панелей

Причины и устранение неисправностей панели управления

Проблемы с предохранителем

Хаотичное движение стрелок на панели приборов

Отказ прикуривателя

Неполадки со спидометром

Порядок диагностики и устранения проблем

Проверка указателей уровня топлива и температуры

Предосторожности при работе

Снятие старой и установка новой панели

Демонтаж старой панели

Монтаж нового образца панели

Не работает приборная панель ВАЗ-2110: причины, методы устранения неисправности, советы

Обустройство

Особенности панелей разных моделей ВАЗ-2110

Причины

Перегорел предохранитель

Прыгают стрелки приборов

Поломка прикуривателя

Не работает подсветка на приборной панели ВАЗ-2110

Тюнинг

Диагностика

Меры предосторожности

Заключение

Не горит подсветка панели приборов ВАЗ-2110 и не работают габариты

Правила ПДД

Причины и ремонт

Не работает подсветка панели приборов ваз 2110

Устройство

Проблемы и их устранение

Возможные причины

Не работает панель приборов на ВАЗ 2110: комбинация, распиновка

Устройство

Проблемы и их устранение

Loading, Please Wait!

Не горит подсветка панели приборов ВАЗ 2110

Что собой представляет щиток

Форс-мажор со щитком

Проверка предохранителей

Замена подсветки приборной панели ВАЗ 2110 на многоцветную

Замена лампочек в панели приборов ваз 2110

Замена подсветки на приборной панели

Отдельная подсветка стрелок

СВЕТОДИОДЫ» В ПРИБОРНУЮ ПАНЕЛЬ НА ВАЗ 2110 2111 2112

Как снять щиток приборов на ВАЗ 2110, 2111, 2112 и замена лампочек

Как поменять подсветку с использованием цветной пленки

Проверка панели

Как снять стрелки с панели

Как собрать и разобрать панель

Как заменить комбинацию приборов на ВАЗ 2110-ВАЗ 2112?

Попутные лампочки ВАЗ-2110: виды, выбор, замена

Штатная оптика

Ксеноновая лампа

Галогенные лампы

Лампы накаливания

Светодиодный свет

Обзор популярных галогенных товаров среди владельцев ВАЗ-2110

Philips Vision

Лучшая цена на свет ваз 2110 — Отличные предложения на свет ваз 2110 от мировых продавцов легких ваз 2110

Бортовых компьютеров на ВАЗ-2110. Подключение бортового компьютера ВАЗ-2110: инструкция

Преимущества инжекторных двигателей

Недостатки систем впрыска

Эксплуатация инжекторных автомобилей

Схема соединений комбинации приборов до 1996 г.
