Раздел 2. Канализация электроэнергии

Глава 2.5. Воздушные линии электропередачи напряжением выше 1 кВ

Пересечение и сближение ВЛ с сооружениями связи, сигнализации и проводного вещания

2.5.231. Пересечение ВЛ напряжением до 35 кВ с ЛС и ЛПВ должно быть выполнено по одному из следующих вариантов:

1) проводами ВЛ и подземным кабелем ЛС* и ЛПВ;

* В данной главе к кабелям связи относятся металлические и оптические кабели с металлическими элементами.

2) проводами ВЛ и воздушным кабелем ЛС и ЛПВ;

3) подземной кабельной вставкой в ВЛ и неизолированными проводами ЛС и ЛПВ;

4) проводами ВЛ и неизолированными проводами ЛС и ЛПВ.

2.5.232. Пересечение ВЛ напряжением до 35 кВ с неизолированными проводами ЛС и ЛПВ может применяться в следующих случаях:

1) если невозможно проложить ни подземный кабель ЛС и ЛПВ, ни кабель ВЛ;

2) если применение кабельной вставки в ЛС приведет к необходимости установки дополнительного или переноса ранее установленного усилительного пункта ЛС;

3) если при применении кабельной вставки в ЛПВ общая длина кабельных вставок в линию превышает допустимые значения;

4) если на ВЛ применены подвесные изоляторы. При этом ВЛ на участке пересечения с неизолированными проводами ЛС и ПВ выполняются с повышенной механической прочностью проводов и опор (см. 2.5.240).

2.5.233. Пересечение ВЛ 110-500 кВ с ЛС и ЛПВ должно быть выполнено по одному из следующих вариантов:

1) проводами ВЛ и подземным кабелем ЛС и ЛПВ;

2) проводами ВЛ и неизолированными проводами ЛС и ЛПВ.

2.5.234. Пересечение ВЛ 750 кВ с ЛС и ЛПВ выполняется подземным кабелем ЛС и ЛПВ. При невозможности прокладки подземного кабеля ЛС и ЛПВ в условиях стесненной, труднопроходимой горной местности допускается выполнять пересечение ЛС и ЛПВ с ВЛ 750 кВ неизолированными проводами, но расстояние в свету от вершин опор ЛС и ЛПВ до неотклоненных проводов ВЛ должно быть не менее 30 м.

2.5.235. При пересечении ВЛ 110-500 кВ с воздушными проводами ЛС и ЛПВ применять кабельные вставки не следует, если:

1) применение кабельной вставки в ЛС приведет к необходимости установки дополнительного усилительного пункта на ЛС, а отказ от применения этой кабельной вставки не приведет к увеличению мешающего влияния ВЛ на ЛС сверх допустимых норм;

2) применение кабельной вставки в ЛПВ приведет к превышению суммарной допустимой длины кабельных вставок в линии, а отказ от этой кабельной вставки не приведет к увеличению мешающего влияния ВЛ на ЛПВ сверх допустимого значения.

2.5.236. В пролете пересечения ЛС и ЛПВ с ВЛ до 750 кВ, на которых предусматриваются каналы высокочастотной связи и телемеханики с аппаратурой, работающей в совпадающем с аппаратурой ЛС и ЛПВ спектре частот и имеющей мощность на один канал:

1) более 10 Вт — ЛС и ЛПВ должны быть выполнены подземными кабельными вставками. Длина кабельной вставки определяется по расчету мешающего влияния, при этом расстояние по горизонтали от основания кабельной опоры ЛС и ЛПВ до проекции крайнего провода ВЛ на горизонтальную плоскость должно быть не менее 100 м;

2) от 5 до 10 Вт — необходимость применения кабельной вставки в ЛС и ЛПВ или принятия других средств защиты определяется по расчету мешающего влияния. При этом, в случае применения кабельной вставки, расстояние в свету от неотклоненных проводов ВЛ до 500 кВ до вершин кабельных опор ЛС и ЛПВ должно быть не менее 20 м, а от неотклоненных проводов ВЛ 750 кВ до вершин кабельных опор ЛС и ЛПВ — не менее 30 м;

3) менее 5 Вт или если высокочастотная аппаратура ВЛ работает в несовпадающем спектре частот, или ЛС и ЛПВ не уплотнена ВЧ аппаратурой — применение кабельной вставки при пересечении с ВЛ до 750 кВ по условиям мешающего влияния не требуется.

Если кабельная вставка в ЛС и ЛПВ оборудуется не по условиям мешающего влияния от высокочастотных каналов ВЛ, то расстояние по горизонтали от основания кабельной опоры ЛС и ЛПВ до проекции на горизонтальную плоскость крайнего неотклоненного провода ВЛ до 330 кВ должно быть не менее 15 м. Для ВЛ 500 кВ расстояние в свету от крайних неотклоненных проводов ВЛ до вершины кабельных опор ЛС и ЛПВ должно быть не менее 20 м, а для ВЛ 750 кВ — не менее 30 м.

2.5.237. Пересечения проводов ВЛ с воздушными линиями городской телефонной связи не допускаются; эти линии в пролете пересечения с проводами ВЛ должны выполняться только подземными кабелями.

2.5.238. При пересечении ВЛ с подземным кабелем связи и ПВ (или с подземной кабельной вставкой) должны соблюдаться следующие требования:

1) угол пересечения ВЛ до 500 кВ с ЛС и ЛПВ не нормируется, угол пересечения ВЛ 750 кВ с ЛС и ЛПВ должен быть по возможности близок к 90°, но не менее 45°;

2) расстояние от подземных кабелей ЛС и ЛПВ до ближайшего заземлителя опоры ВЛ напряжением до 35 кВ или ее подземной металлической или железобетонной части должно быть не менее:

  • в населенной местности — 3 м;
  • в ненаселенной местности — расстояний, приведенных в табл. 2.5.26.

Таблица 2.5.26. Наименьшие расстояния от подземных кабелей ЛС (ЛПВ) до ближайшего заземлителя опоры ВЛ и ее подземной части.

Эквивалентное удельное сопротивление земли, Ом·м

Наименьшее расстояние, м, при напряжении ВЛ, кВ

До 35

110-500

750

До 100

10

10

15

Более 100 до 500

15

25

25

Более 500 до 1000

20

35

40

Более 1000

30

50

50

Расстояние от подземных кабелей ЛС и ЛПВ до подземной части незаземленной деревянной опоры ВЛ напряжением до 35 кВ должно быть не менее:

  • в населенной местности — 2 м, в стесненных условиях указанное расстояние может быть уменьшено до 1 м при условии прокладки кабеля в полиэтиленовой трубе на длине в обе стороны от опоры не менее 3 м;
  • в ненаселенной местности: 5 м — при эквивалентном удельном сопротивлении земли до 100 Ом•м; 10 м — при эквивалентном удельном сопротивлении земли от 100 до 500 Ом•м; 15 м — при эквивалентном удельном сопротивлении земли от 500 до 1000 Ом•м; 25 м — при эквивалентном удельном сопротивлении земли более 1000 Ом•м.

3) расстояние от подземных кабелей ЛС и ЛПВ до ближайшего заземлителя опоры ВЛ 110 кВ и выше и ее подземной части должно быть не менее значений, приведенных в табл.2.5.26;

4) при прокладке подземного кабеля (кабельной вставки) в стальных трубах, или при покрытии его швеллером, уголком, или при прокладке его в полиэтиленовой трубе, закрытой с обеих сторон от попадания земли, на длине, равной расстоянию между проводами ВЛ плюс 10 м с каждой стороны от крайних проводов для ВЛ до 500 кВ и 15 м для ВЛ 750 кВ, допускается уменьшение указанных в табл.2.5.26 расстояний до 5 м для ВЛ до 500 кВ и до 10 м для 750 кВ.

Металлические покровы кабеля в этом случае следует соединять с трубой или другими металлическими защитными элементами. Это требование не относится к оптическим кабелям и кабелям с внешним изолирующим шлангом, в том числе с металлической оболочкой. Металлические покровы кабельной вставки должны быть заземлены по концам. При уменьшении расстояний между кабелем и опорами ВЛ, указанных в табл.

2.5.26, помимо приведенных мер защиты необходимо устройство дополнительной защиты от ударов молнии путем оконтуровки опор тросами в соответствии с требованиями нормативной документации по защите кабелей от ударов молнии;

5) вместо применения швеллера, уголка или стальной трубы допускается при строительстве новой ВЛ использовать два стальных троса сечением 70 мм, прокладываемых симметрично на расстоянии не более 0,5 м от кабеля и на глубине 0,4 м. Тросы должны быть продлены с обеих сторон под углом 45° к трассе в сторону опоры ВЛ и заземлены на сопротивление не более 30 Ом. Соотношения между длиной отвода тросов l и сопротивлением R заземлителя должны соответствовать значениям K

i и Kd, приведенным в табл.2.5.27;

Таблица 2.5.27. Сопротивления заземлителей при защите кабеля ЛС и ЛПВ на участке пересечения с ВЛ.

Удельное сопротивление земли, Ом•м

До 100

101-500

Более 500

Длина отвода, l, м

20

30

50

Сопротивление заземлителя, Ом

30

30

20

Примечание. Защита кабеля от ударов молнии путем оконтуровки опор ВЛ или прокладки защитного троса в этом случае также обязательна.

6) в пролете пересечения ВЛ с ЛС и ЛПВ крепление проводов ВЛ на опорах, ограничивающих пролет пересечения, должно осуществляться с помощью глухих зажимов, не допускающих падения проводов на землю в случае их обрыва в соседних пролетах.

2.5.239. При пересечении подземной кабельной вставки в ВЛ до 35 кВ с неизолированными проводами ЛС и ЛПВ должны соблюдаться следующие требования:

1) угол пересечения подземной кабельной вставки ВЛ с ЛС и ЛПВ не нормируется;

2) расстояние от подземной кабельной вставки до незаземленной опоры ЛС и ЛПВ должно быть не менее 2 м, а до заземленной опоры ЛС (ЛПВ) и ее заземлителя — не менее 10 м;

3) расстояние по горизонтали от основания кабельной опоры ВЛ, неуплотненной и уплотненной в несовпадающем и совпадающем спектрах частот в зависимости от мощности высокочастотной аппаратуры, до проекции проводов ЛС и ЛПВ должно выбираться в соответствии с требованиями, изложенными в 2. 5.236;

4) подземные кабельные вставки в ВЛ должны выполняться в соответствии с требованиями, приведенными в гл.2.3 и 2.5.124.

2.5.240. При пересечении проводов ВЛ с неизолированными проводами ЛС и ЛПВ необходимо соблюдать следующие требования:

1) угол пересечения проводов ВЛ с проводами ЛС и ЛПВ должен быть по возможности близок к 90°. Для стесненных условий угол не нормируется;

2) место пересечения следует выбирать по возможности ближе к опоре ВЛ. При этом расстояние по горизонтали от ближайшей части опоры ВЛ до проводов ЛС и ЛПВ должно быть не менее 7 м, а от опор ЛС и ЛПВ до проекции на горизонтальную плоскость ближайшего неотклоненного провода ВЛ должно быть не менее 15 м. Расстояние в свету от вершин опор ЛС и ПВ до неотклоненных проводов ВЛ должно быть не менее: 15 м — для ВЛ до 330 кВ, 20 м — для ВЛ 500 кВ;

3) не допускается расположение опор ЛС и ЛПВ под проводами пересекающей ВЛ;

4) опоры ВЛ, ограничивающие пролет пересечения с ЛС и ЛПВ, должны быть анкерного типа облегченной конструкции из любого материала как свободностоящие, так и на оттяжках. Деревянные опоры должны быть усилены дополнительными приставками или подкосами;

5) пересечения можно выполнять на промежуточных опорах при условии применения на ВЛ проводов с площадью сечения алюминиевой части не менее 120 мм2;

6) провода ВЛ должны быть расположены над проводами ЛС и ЛПВ и должны быть многопроволочными сечениями не менее приведенных в табл.2.5.5;

7) провода ЛС и ЛПВ в пролете пересечения не должны иметь соединений;

8) в пролете пересечения ВЛ с ЛС и ЛПВ на промежуточных опорах ВЛ крепление проводов на опорах должно осуществляться только с помощью поддерживающих гирлянд изоляторов с глухими зажимами;

9) изменение места установки опор ЛС и ЛПВ, ограничивающих пролет пересечения с ВЛ, допускается при условии, что отклонение средней длины элемента скрещивания на ЛС и ЛПВ не будет превышать значений, указанных в табл.2.5.28;

Таблица 2.5.28. Допустимое изменение места установки опор ЛС и ЛПВ, ограничивающих пролет пересечения с ВЛ.

Длина элемента скрещивания, м

35

40

50

60

70

80

100

125

170

Допустимое отклонение, м

±6

±6,5

±7

±8

±8,5

±9

±10

±11

±13

10) длины пролетов ЛС и ЛПВ в месте пересечения с ВЛ не должны превышать значений, указанных в табл.2.5.29;

Таблица 2.5.29. Максимально допустимые длины пролетов ЛС и ПВ в месте пересечения с ВЛ.

Марки проводов, применяемых на ЛС и ЛПВ

Диаметр провода, мм

Максимально допустимые длины пролета ЛС и ЛПВ, м, для линий типов

О

Н

У

ОУ

Сталеалюминиевые:

АС 25/4,2

6,9

150

85

65

50

АС 16/2,7

5,6

85

65

40

35

АС 10/1,8

4,5

85

50

40

35

Биметаллические (сталемедные) БСМ-1, БСМ-2

4,0

180

125

100

85

3,0

180

100

85

65

2,0

150

85

65

40

1,6

100

65

40

40

1,2

85

35

Биметаллические(сталеалюминиевые) БСА-КПЛ

5,1

180

125

90

85

4,3

180

100

85

65

Стальные

5,0

150

130

70

45

4,0

150

85

50

40

3,0

125

65

40

2,5

100

40

30

2,0

100

40

30

1,5

100

40

Примечание. О — обычный, Н — нормальный, У — усиленный, ОУ — особо усиленный, типы линий — в соответствии с «Правилами пересечения воздушных линий связи и радиотрансляционных сетей с линиями электропередачи».

11) опоры ЛС и ЛПВ, ограничивающие пролет пересечения или смежные с ним и находящиеся на обочине автомобильной дороги, должны быть защищены от наездов транспортных средств;

12) провода на опорах ЛС и ЛПВ, ограничивающие пролет пересечения с ВЛ, должны иметь двойное крепление: при траверсном профиле — только на верхней траверсе, при крюковом профиле — на двух верхних цепях;

13) расстояния по вертикали от проводов ВЛ до пересекаемых проводов ЛС и ЛПВ в нормальном режиме ВЛ и при обрыве проводов в смежных пролетах ВЛ должны быть не менее приведенных в табл.2.5.30.

Таблица 2.5.30. Наименьшее расстояние по вертикали от проводов ВЛ до проводов ЛС и ЛПВ.

Расчетный режим ВЛ

Наименьшее расстояние, м, при напряжении ВЛ, кВ

до 10

20-110

150

220

330

500

Нормальный режим:

а) ВЛ на деревянных опорах при наличии грозозащитных устройств, а также на металлических и железобетонных опорах

2

3

4

4

5

5

б) ВЛ на деревянных опорах при отсутствии грозозащитных устройств

4

5

6

6

Обрыв проводов в смежных пролетах

1

1

1,5

2

2,5

3,5

Расстояния по вертикали определяются в нормальном режиме при наибольшей стреле провеса проводов (без учета их нагрева электрическим током). В аварийном режиме расстояния проверяются для ВЛ с проводами площадью сечения алюминиевой части менее 185 мм2 при среднегодовой температуре, без гололеда и ветра. Для ВЛ с проводами площадью сечения алюминиевой части 185 мм2 и более проверка по аварийному режиму не требуется.

При разности высот точек крепления проводов ЛС и ЛПВ на опорах, ограничивающих пролет пересечения (например, на косогорах) с ВЛ 35 кВ и выше, вертикальные расстояния, определяемые по табл.2.5.30, подлежат дополнительной проверке на условия отклонения проводов ВЛ при ветровом давлении, определенном согласно 2.5.56, направленном перпендикулярно оси ВЛ, и при неотклоненном положении проводов ЛС и ЛПВ.

Расстояния между проводами следует принимать для наиболее неблагоприятного случая.

При применении на ВЛ плавки гололеда следует проверять габариты до проводов ЛС и ЛПВ в режиме плавки гололеда. Эти габариты проверяются при температуре провода в режиме плавки гололеда и должны быть не меньше, чем при обрыве провода ВЛ в смежном пролете;

14) на деревянных опорах ВЛ без грозозащитного троса, ограничивающих пролет пересечения с ЛС и ЛПВ, при расстояниях между проводами пересекающихся линий менее указанных в п. б) табл.2.5.30 на ВЛ должны устанавливаться защитные аппараты. Защитные аппараты должны устанавливаться в соответствии с требованиями 2.5.229. При установке ИП на ВЛ должно быть предусмотрено автоматическое повторное включение;

15) на деревянных опорах ЛС и ЛПВ, ограничивающих пролет пересечения, должны устанавливаться молниеотводы в соответствии с требованиями, предъявляемыми в нормативной документации на ЛС и ЛПВ.

2.5.241. Совместная подвеска проводов ВЛ и проводов ЛС и ЛПВ на общих опорах не допускается. Это требование не распространяется на специальные оптические кабели, которые подвешиваются на конструкциях ВЛ. Эти кабели должны соответствовать требованиям настоящей главы и правил проектирования, строительства и эксплуатации волоконно-оптических линий связи на воздушных линиях электропередачи.

2.5.242. При сближении ВЛ с ЛС и ЛПВ расстояния между их проводами и мероприятия по защите от влияния определяются в соответствии с правилами защиты устройств проводной связи, железнодорожной сигнализации и телемеханики от опасного и мешающего влияния линий электропередачи.

2.5.243. При сближении ВЛ с воздушными ЛС и ЛПВ наименьшие расстояния от крайних неотклоненных проводов ВЛ до опор ЛС и ЛПВ должны быть не менее высоты наиболее высокой опоры ВЛ, а на участках стесненной трассы расстояние от крайних проводов ВЛ при наибольшем отклонении их ветром расстояния должны быть не менее значений, указанных в табл.2.5.31. При этом расстояние в свету от ближайшего неотклоненного провода ВЛ до вершин опор ЛС и ЛПВ должно быть не менее: 15 м — для ВЛ до 330 кВ, 20 м — для ВЛ 500 кВ, 30 м — для ВЛ 750 кВ.

Таблица 2.5.31. Наименьшие расстояния между проводами ВЛ при наибольшем отклонении их ветром и опорами ЛС и ЛПВ в условиях стесненной трассы.

Напряжение ВЛ, кВ

До 20

35-110

150

220

330

500-750

Наименьшее расстояние, м

2

4

5

6

8

10

Шаг транспозиции ВЛ по условию влияния на ЛС и ЛПВ не нормируется.

Опоры ЛС и ЛПВ должны быть укреплены дополнительными подпорами или устанавливаться сдвоенными в случае, если при их падении возможно соприкосновение между проводами ЛС и ЛПВ и проводами ВЛ.

2.5.244. При сближении ВЛ со штыревыми изоляторами на участках, имеющих углы поворота, с воздушными ЛС и ЛПВ расстояния между ними должны быть такими, чтобы провод, сорвавшийся с угловой опоры ВЛ, не мог оказаться от ближайшего провода ЛС и ЛПВ на расстояниях менее приведенных в табл.2.5.31. При невозможности выполнить это требование провода ВЛ, отходящие с внутренней стороны поворота, должны иметь двойное крепление.

2.5.245. При сближении ВЛ с подземными кабелями ЛС и ЛПВ наименьшие расстояния между ними и меры защиты определяются в соответствии с правилами защиты устройств проводной связи, железнодорожной сигнализации и телемеханики от опасного и мешающего влияния линий электропередачи и рекомендациями по защите оптических кабелей с металлическими элементами от опасного влияния линий электропередачи, электрифицированных железных дорог переменного тока и энергоподстанций.

Наименьшие расстояния от заземлителя и подземной части опоры ВЛ до подземного кабеля ЛС и ЛПВ должны быть не менее приведенных в табл.2.5.26.

2.5.246. Расстояния от ВЛ до антенных сооружений передающих радиоцентров должны приниматься по табл.2.5.32.

Таблица 2.5.32. Наименьшие расстояния от ВЛ до антенных сооружений передающих радиоцентров.

Антенные сооружения

Расстояния, м, при напряжении ВЛ, кВ

До 110

150-750

Средневолновые и длинноволновые передающие антенны

За пределами высокочастотного заземляющего устройства, но не менее 100

Коротковолновые передающие антенны:

– в направлении наибольшего излучения

200

300

– в остальных направлениях

50

50

Коротковолновые передающие слабонаправленные и ненаправленные антенны

150

200

2. 5.247. Наименьшие расстояния сближения ВЛ со створом радиорелейной линии и радиорелейными станциями вне зоны направленности антенны должны приниматься по табл.2.5.33. Возможность пересечения ВЛ со створом радиорелейной линии устанавливается при проектировании ВЛ.

2.5.248. Расстояния от ВЛ до границ приемных радиоцентров и выделенных приемных пунктов радиофикации и местных радиоузлов должны приниматься по табл.2.5.33.

Таблица 2.5.33. Наименьшие расстояния от ВЛ до границ приемных радиоцентров, радиорелейных KB и УКВ станций, выделенных приемных пунктов радиофикации и местных радиоузлов.

Радиоустройства

Расстояние, м, при напряжении ВЛ, кВ

До 35

110-220

330-750

Магистральные, областные, районные, связные радиоцентры и радиорелейные станции в диаграмме направленности антенны

500

1000

2000

Радиолокационные станции, радиотехнические системы ближней навигации

1000

1000

1000

Автоматические ультракоротковолновые радиопеленгаторы

800

800

800

Коротковолновые радиопеленгаторы

700

700

700

Станции проводного вещания

200

300

400

Радиорелейные станции вне зоны направленности их антенн и створы радиорелейных линий

100

200

250

В случае прохождения трассы проектируемой ВЛ в районе расположения особо важных приемных радиоустройств допустимое сближение устанавливается в индивидуальном порядке в процессе проектирования ВЛ.

Если соблюдение расстояний, указанных в табл.2.5.33, затруднительно, то в отдельных случаях допускается их уменьшение (при условии выполнения мероприятий на ВЛ, обеспечивающих соответствующее уменьшение помех). Для каждого случая в процессе проектирования ВЛ должен быть составлен проект мероприятий по соблюдению норм радиопомех.

Расстояния от ВЛ до телецентров и радиодомов должны быть не менее: 400 м — для ВЛ до 20 кВ, 700 м — для ВЛ 35-150 кВ, 1000 м — для ВЛ 220-750 кВ.

Новостной канал Элек.ру в Телеграм
Актуальные новости, обзоры и публикации портала в удобном формате.

Подписаться

Кабель ВВГнг-LS — 6 кВ

Кабель ВВГнг-LS — 6 кВ | расшифровка, характеристики и все сечения

ГОСТ 55025-2012
Коды ОКП:

35337341 – ВВГнг-LS на 6 кВ

Таблица сечений кабеля ВВГнг-LS — 6кВ (мм2)

  • ВВГнг-LS 3х16
  • ВВГнг-LS 3х25
  • ВВГнг-LS 3х35
  • ВВГнг-LS 3х50
  • ВВГнг-LS 3х70
  • ВВГнг-LS 3х95
  • ВВГнг-LS 3х120
  • ВВГнг-LS 3х150
  • ВВГнг-LS 3х185
  • ВВГнг-LS 3х240

Конструкция кабеля ВВГнг-LS — 6кВ

1. Токопроводящая жила – медная, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483-77.
2. Изоляция – из поливинилхлоридной композиции пониженной пожароопасности. Изолированные жилы кабелей имеют отличительную расцветку. Номинальная толщина изоляции соответствует 3,4мм.
3. Скрутка – изолированные жилы кабелей скручены. Кабели изготавливаются только трехжильными.
4. Заполнение – накладывается по скрученным изолированным жилам из невулканизированной резиновой смеси пониженной пожароопасности, заполняя промежутки между жилами, или при наложении поясной изоляции с одновременным заполнением промежутков между жилами из ПВХ композиции пониженной пожароопасности.
5. Поясная изоляция – выпрессована из ПВХ композиции пониженной пожароопасности.
6. Электропроводящий экран – наложен обмоткой из ленты, изготовленной из электропроводящей прорезиненной ткани номинальной толщиной 0,3 мм, с перекрытием или из двух лент электропроводящей кабельной бумаги номинальной толщиной 0,12 мм с зазором.
7. Металлический экран – из двух медных лент или медной фольги.
8. Разделительный слой – две ленты из полиэтилентерефталатной пленки, термоскрепленного полотна или другого равноценного материала с перекрытием.
9. Оболочка – из ПВХ композиции пониженной пожароопасности.

Расшифровка кабеля ВВГнг-LS — 6кВ

Х1 Х2*Х3-Х4 Х5
Х1 – отсутствие буквы А в начале говорит о том, что кабель с медной жилой.
Двойная буква В – ПВХ изоляция жилы и покрова. Буква Г в конце обозначения указывает на отсутствие защитного покрова. Сочетание нг означает, что оболочка кабеля сделана из ПВХ пластиката пониженной горючести. Индекс LS — означает низкое дымо- и газовыделение Low Smoke.
Х2 — количество жил.
Х3 — площадь поперечного сечения жилы.
Х4 — рабочее напряжение.
Х5 — ГОСТ или ТУ.
Например: ВВГнг-LS 3х25-6кВ ТУ завода производителя

Применение кабеля ВВГнг-LS — 6кВ

Кабели, не распространяющие горение, с низким дымо- и газовыделением предназначены для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 6 кВ частоты 50 Гц. Кабели изготавливаются для общепромышленного применения в кабельных сооружениях и помещениях.
Кабели не распространяют горение при прокладке в пучках.

Технические характеристики кабеля ВВГнг-LS — 6кВ

Вид климатического исполнения кабелей УХЛ и Т, категорий размещения 1 и 5 по ГОСТ 15150-69
Диапазон температур эксплуатации от -50°С до +50°С
Относительная влажность воздуха при температуре до +35°С до 98%
Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже -15°С
Минимальный радиус изгиба при прокладке: 7.5 наружных диаметров
Номинальная частота 50 Гц
Испытательное переменное напряжение частотой 50 Гц (продолжительность испытания 10 минут): 15 кВ
Длительно допустимая температура нагрева жил кабелей при эксплуатации +70°С
Максимально допустимая температура нагрева жил при токах короткого замыкания +160°С
Продолжительность короткого замыкания не должна превышать 4 с
Допустимый нагрев жил кабелей в аварийном режиме не более +80°С
Продолжительность работы кабелей в аварийном режиме не должна быть более 8 часов в сутки, ноне более 1000 часов за срок службы.
Строительная длина кабелей для сечений основных жил:
-35÷70 мм2 450 м
-95÷120 мм2 400 м
-150 мм2 и выше 350 м
Срок службы 30 лет
Гарантийный срок эксплуатации 5 лет с даты ввода кабелей в эксплуата

Список полезной литературы по кабелю ВВГнг-LS — 6кВ

  1. ГОСТ 22483-77 — «Жилы токопроводящие медные и алюминиевые для кабелей, проводов и шнуров»
  2. ГОСТ 16442-80 — Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0.66; 1; 3; и 6 кВ Общие технические условия
  3. ГОСТ 15150-69 — Исполнения для различных климатических районов

Авторизация Регистрация Забыли пароль?

Конвертировать Единицы измерения / Конвертер единиц измерения

Преобразуемое значение:

Калькулятор классических единиц измерения:

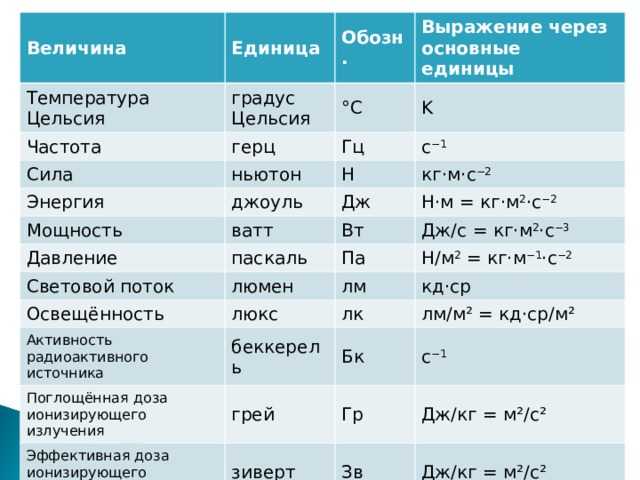

Категория измерения:Поглощенная дозаУскорениеКоличество веществаУголУгловой импульсПлощадьБайты / БитыЕмкостьКаталитическая активностьДанныеВыбросы CO2Производительность компьютера (IPS)Производительность компьютера (FLOPS) rateDensityDistanceDose area productDose length productDynamic viscosityElectric chargeElectric conductanceElectric currentElectric dipole momentElectrical elastanceElectrical resistanceEnergyEquivalent doseFabric weight (Textiles)Font size (CSS)ForceFrequencyFuel consumptionIlluminanceImpulseInductanceIonizing radiation doseKinematic viscosityLeak rateLuminanceLuminous energyLuminous fluxLuminous intensityMagnetic fieldMagnetic field strengthMagnetic fluxMagnetomotive forceMass / WeightMass flow rateMolar concentrationMolar massMolar volumeMusical intervalNumeral systemsOil equivalentParts-Per . ..PowerPressur eДоза радиацииРадиоактивностьСкорость вращенияSI-префиксыТвердый уголУровень звукаПоверхностное натяжениеТемператураИзмерение тканиВремяКрутящий моментСкоростьНапряжениеОбъемОбъемный расход

Преобразуемое значение:

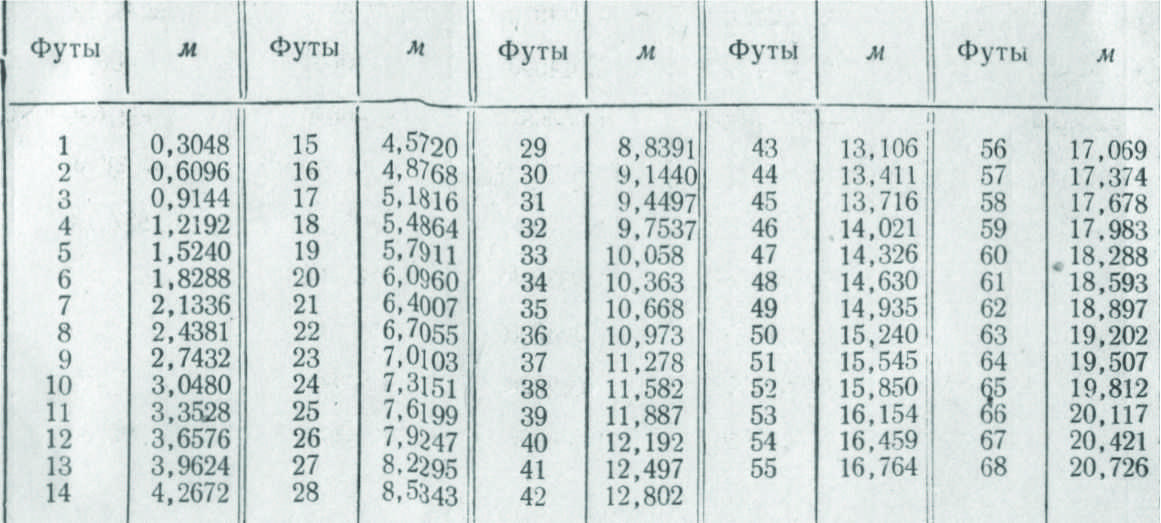

Исходная единица измерения: Ангстрем [Å]Астрономическая единица [AU]Аттометр [am]Длина кабеляСантиметр [см]Цепь [ch]Кубит (британский)Декаметр [dam]Дециметр [дм]FathomFemtometre [ fm]Фут [фут]ФурлонгГигаметр [Гм]Гектометр [чм]Дюйм [дюйм]Километр [км]Световые дниСветовые часыСветовые минутыСветовые секундыСветовые годыСсылкаМегаметр [Мм]Метр [м]Метрическая миляМикрометр [мкм] Мил — Тысяча миль (международная) [ми ]Миля (США)Миллиметр [мм]Нанометр [нм]Морская миляПарсек [ПК]ПершПиметр [pm]Планковая длинаПолюсКварталРимская миляСтатутная миляTwipX Единица — ЗигбанЯрды

Целевая единица: Ангстрем [Å] Астрономическая единица [AU] Аттометр [am] Длина кабеля Сантиметр [cm] Цепь [ch] Кубит (британский) Декаметр [dam] Дециметр [dm] Fathom Femtometre [fm] Foot [ft] Furlong Gigameter [Gm ]Гектометр [чм]Дюйм [дюйм]Километр [км]Световые дниСветовые часыСветовые минутыСветовые секундыСветовые годыСсылкаМегаметр [Мм]Метр [м]Метрическая миляМикрометр [мкм]Мил — ТысячаМиль (международная) [мили]Миля (США)Миллиметр [мм] Нанометр [нм]Морская миляПарсек [пк]ПершПиметр [пм]Планковая длинаПолюсКварталРимская миляСтатутная миляTwipX Единица — ЗигбанЯрды

Преобразование единиц измерения совсем не тривиально: Миллиметр, сантиметр, дециметр, метр, километр, мили, морской мили, футы, ярды, дюймы, локти, парсекы и световые годы. Со всеми эти измерения расстояний могут быть рассчитаны. И это даже не близкие ко всем возможным измерениям , вернее только самые распространенные те. В случае площадей (квадратный метр, квадратный километр, площадь, гектар, Морган, акр среди прочего), температуры (градусы Цельсия, Кельвина, по Фаренгейту), скорость (м/с, км/ч, мили/ч, узлы, мах), вес (сотни вес, килограмм, метрическая тонна, тонна США, имперская тонна, фунт и др.) и объемы (кубический метр, гектолитр, имперский галлон жидкости, галлон США жидкость, сухой галлон США, баррель среди прочего) не намного лучше. К полный хаос большинство из этих единицы также имеют подразделения и выше единиц (-> милли, санти, деци и др.). Короче: Хаос, в котором никто действительно, кажется, не видит ясно без помощи справки и различные формы помощи. Калькулятор для преобразования единиц измерения , подобный этому, идеально подходит для преобразования единиц измерения .

Преобразование калькулятор в преобразование единиц измерения . Поддерживает огромное количество измерение единицы .

Преобразование лошадиных сил (л.с.) в киловольт-ампер (ква)

Соотношение между лошадиными силами (л.с.), киловатт (кВт), киловольт-ампер (кВА)

Лошадиная сила (л.с.) – Единица измерения механическая сила. Это скорость выполнения работы.

киловольт-ампер (кВА) – Называется полной мощностью конкретной цепи. Это единица измерения мощности электрической цепи. Его также называют произведением значений напряжения и силы тока в электрической цепи.

Киловатт (кВт) – Это единица измерения фактической электрической мощности. Она также известна как реальная мощность или полезная мощность системы.

В устройствах постоянного напряжения кВА равно кВт, так как ток и напряжение системы не противоречат фазе, а в устройствах переменного напряжения кВА не равно кВт, а немного больше. Это связано с коэффициентом мощности электрических устройств.

Коэффициент мощности – это отношение фактической электрической мощности, которая может быть использована в электрической цепи, к полной мощности электрической цепи. Коэффициент мощности варьируется от нуля до единицы в зависимости от типа электрической системы или устройств. Например: для двигателя коэффициент мощности считается равным 0,6, тогда как в некоторых электронных устройствах коэффициент мощности считается равным 0,8. чем выше коэффициент мощности, тем эффективнее схема, потому что можно использовать больше мощности, и наоборот.

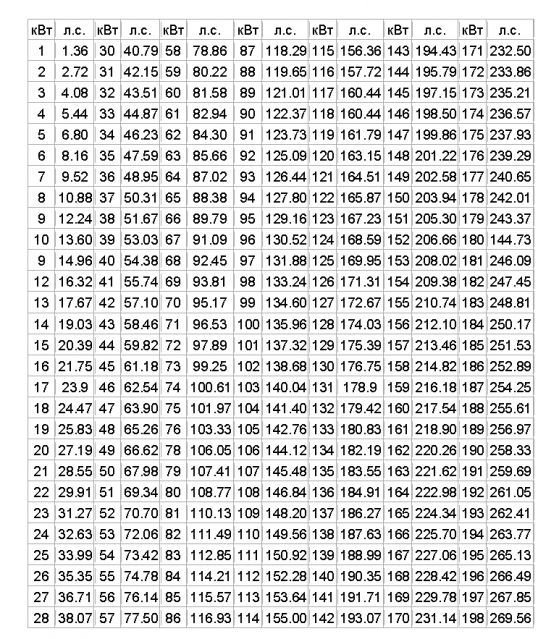

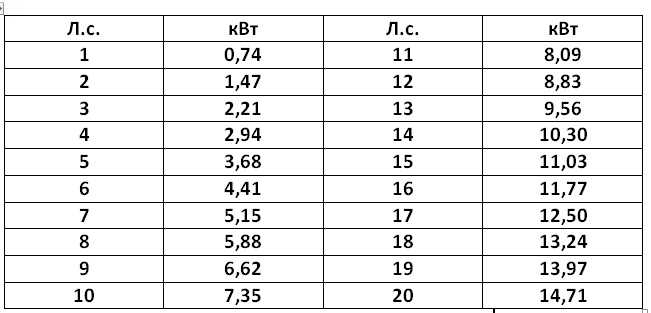

Преобразование лошадиных сил (л.с.) в киловатты (кВт)

Преобразование лошадиных сил в киловатты очень просто. Умножая лошадиные силы на 746, мы можем преобразовать их в ватты.

Следовательно, 1 л.с. = 746 Вт.

1 л.с. = 0,746 кВт.

1) Рассмотрим устройство мощностью 250 л.с. Мы можем преобразовать его в кВт, просто умножив приведенное выше соотношение.

Итак, 250 л.с. = 250 х 0,746 = 186,5 кВт

2) Точно так же мы можем преобразовать мощность в лошадиных силах в киловатты другого устройства. Допустим, электрическое устройство мощностью 50 л.с. Нам нужно будет применить приведенное выше соотношение для преобразования.

1 л.с. = 0,746 кВт

Следовательно, 50 л.с. = 50 x 0,746 = 37,3 кВт

Вот как мы можем рассчитать стоимость киловатта для любого электрического устройства, понимая соотношение лошадиных сил и киловатта.

Преобразование лошадиных сил (л.с.) в киловольт-ампер (кВА)

Для преобразования лошадиных сил в кВА нам необходимо знать коэффициент мощности электронного устройства. Здесь большую роль играет коэффициент мощности. кВА – это отношение киловатта (кВт) к коэффициенту мощности.

1 кВА =

1 л.с. = кВА

1) Для электродвигателя коэффициент мощности принимается равным 0,6.

1 л.с. = кВА = 1,243 кВА

Возьмем в качестве примера электродвигатель мощностью 20 л.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
