Лямбда зонд: признаки неисправности и диагностика

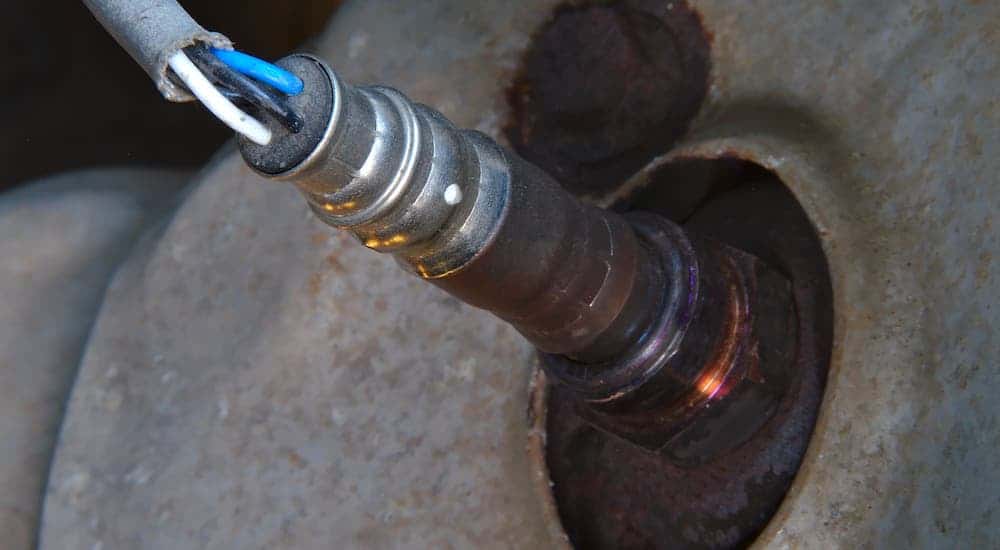

Кислородный датчик, иначе «лямбда-зонд», выполняет важную роль регулировки соотношения объема воздуха к объему топлива в камере сгорания автомобиля, таким образом деталь корректирует состав топливной смеси для достижения максимальной эффективности работы мотора при минимальной токсичности выбросов в атмосферу. Кислородный датчик не только положительно влияет на окружающую экологию, но и позволяет двигателю работать в полную мощность на минимальном расходе топлива.
Как правило, лямбда-зонд устанавливается перед и после катализатора, для двигателей V6, V8, V10 количество датчиков в два раза больше. В среднем ресурс датчика кислорода составляет 50 -100 тыс. км, в зависимости от качества детали и условий эксплуатации автомобиля. Следить за состоянием лямбда-зонда крайне важно, так как неисправность детали приводит к серьезным нарушениям в работе двигателя. Если вы обнаружили поломку, не стоит ее игнорировать, рекомендуем произвести замену детали в кратчайшие сроки.
- увеличение расхода топлива
- рывки во время движения
- неисправная работа катализатора
- повышение токсичности выхлопа
- наличие кода неисправности (DTC)
Если вы заметили один из приведенных симптомов, советуем провести диагностику и оценить состояние установленного лямбда-зонда.
Как проверить состояние лямбда-зонда
- Проведите визуальный осмотр датчика на наличие утечек в системе выпуска отработавших газов, сажи или загрязнений на поверхности детали (в этом случае деталь лучше сразу заменить). Работающий датчик должен быть светло-серого цвета, если же цвет изменился на красный – скорее всего произошло загрязнение топливными присадками, и необходима замена детали.
- Проверьте провода и электрические разъемы системы управления двигателем на наличие признаков попадания воды.
- Если в вашем распоряжении есть вольтметр, вы можете провести диагностику датчика на работающем двигателе:
— отключите лямбда-датчик от штатной колодки и подключите к вольтметру;
— при режиме в 2500 оборотов /мин и вынутой вакуумной трубке датчик должен выдавать 0,9 В; неисправный датчик покажет результаты ниже 0,3 В. При работе двигателя в 1500 оборотов/мин датчик должен показывать напряжение примерно в 0,5 В. - Проверьте диагностические коды DTC — такую процедуру лучше проводить в условиях автосервиса.
Купить лямбда вы можете у нас в интернет-магазине «Железка73.рф». Мы обязательно поможем сделать правильный выбор, ответим на все ваши вопросы. Обращайтесь, это выгодно и удобно.
Производитель | Номер детали | Наименование | Применяемость* |
---|---|---|---|
DENSO | DOX0106 | Лямбда-зонд DENSO | LEXUS LS |
DENSO | DOX0109 | Лямбда-зонд DENSO | SUZUKI SWIFT |
DENSO | DOX0110 | Лямбда-зонд DENSO | LEXUS LS |
DENSO | DOX0113 | Лямбда-зонд DENSO | DAIHATSU COPEN |
DENSO | DOX0114 | Лямбда-зонд DENSO | AUDI A4 |
DENSO | DOX0125 | Лямбда-зонд DENSO | AUDI 100 |
DENSO | DOX0119 | Лямбда-зонд DENSO | AUDI Q7 |
DENSO | DOX0120 | Лямбда-зонд DENSO | ALFA ROMEO 145 |
DENSO | DOX1371 | Лямбда-зонд DENSO | FORD FIESTA |
DENSO | DOX1000 | Лямбда-зонд DENSO | DAEWOO ARANOS |
DENSO | DOX0307 | Лямбда-зонд DENSO | SUBARU FORESTER |
DENSO | DOX0343 | Лямбда-зонд DENSO | MITSUBISHI OUTLANDER |
DENSO | DOX0351 | Лямбда-зонд DENSO | FIAT SEDICI |
DENSO | DOX0238 | Лямбда-зонд DENSO | LEXUS GS |
DENSO | DOX0261 | Лямбда-зонд DENSO | TOYOTA PREVIA |
DENSO | DOX0306 | Лямбда-зонд DENSO | SUBARU IMPREZA |
DENSO | DOX1409 | Лямбда-зонд DENSO | HONDA ACCORD V |
DENSO | DOX0237 | Лямбда-зонд DENSO | TOYOTA YARIS |
DENSO | DOX2004 | Лямбда-зонд DENSO | FORD C-MAX I |
DENSO | DOX0111 | Лямбда-зонд DENSO | TOYOTA COROLLA |
* Применяемость деталей конкретно для Вашего автомобиля уточняйте по телефону: 72-60-60.
Неисправный лямбда зонд. Почему нельзя ездить с неисправным лямбда-зондом. Неисправности лямбда-зонда и их устранения.
Немало автомашин, что были выпущены в 70-80-ых годах, оснащены каталитическими нейтрализаторами или катализаторами выхлопных газов, которые позволяют значительно уменьшить токсичность выработанных веществ, тем самым, снизив урон, что переносит окружающая среда. Важно то, что функционирование катализатора сохраняется лишь в случае образования идеальной смеси, а если говорить точнее, то на одну часть горючего требуется около 14.6 — 14.8 частиц нормального атмосферного воздуха с оптимальным содержанием кислорода. Что бы в смеси не содержалось слишком много или слишком мало подобных частиц, нужно использовать электрическое управление подачей топлива. В подобной системе, лямбда-зонд осуществляет контроль над качеством сгораемого состава. К сожалению, такой механизм очень хрупкий, неустойчивый и часто подвергается поломкам. При остановке работы лямбда-зонда, не требуется каких-либо специализированных устройств, что бы обнаружить неисправность, однако, эксплуатация транспортного средства прекращается.
Содержание
- Как работает лямбда зонд
- Неисправный лямбда зонд — можно ли ездить с неисправным лямбда зондом
- Причины неисправности лямбда зонда
- Лямбда зонд
- Как проверить, работает ли лямбда зонд
- В корпус датчика поступает атмосферный воздух, почему нельзя ездить на авто в этом случае
- Электронная диагностика работы лямбда зонда
- Чистка лямбда зонда для удаления продуктов сгорания своими руками
- Ремонт лямбда зонда или полная замена узла лямбда зонда
Как работает лямбда зонд
Лямбда-зонд способен определить химические вещества в газах выхлопа посредством отбора кислорода в них и распознавания процентного состава. Если состояние смеси оптимальное, такой показатель должен соответствовать 0. 1 — 0.3 процента. Из-за нестабильного режима подачи топлива в двигатель на протяжении значительного времени, показатели могут колебаться. Лямбда-зонд монтируется напрямую в выпускной коллектор и очень часто, его устанавливают в место, где соединяются патрубки, которые отходят от разнообразных цилиндров, хотя бывают и другие вариации.
Модифицируют разные типы лямбда-зондов. Например, на экономичных транспортных средствах и на автомобилях, предыдущих годов выпуска, подобные устройства отличаются наличием двухканальной компоновки. Они способны определять лишь отклонения в содержании кислорода в отрицательную или положительную сторону. Этому процессу сопутствуют изменения в напряжении электронного сигнала, которое передается на электрический блок. На сегодняшний день, практически все автомашины элитных и средних классов, укомплектованы широкополосными лямбда-зондами, предназначенными определять процентные отклонения содержания от нормы требуемого элемента. Это помогает достичь значительных улучшений в работе двигателя, а именно:
1.Снижается затратное количество топлива.
2. Существенно повышаются ресурсы автомобиля.
3. Повышается устойчивость удержания циклов холостого хода.
Неисправный лямбда зонд — можно ли ездить с неисправным лямбда зондом
Если лямбда-зонд неисправен, значительно ухудшается качество смеси топлива, что, в свою очередь, ухудшает эксплуатацию двигателя. В любой ситуации, не включая механические повреждения, которые сопровождаются разгерметизацией, проблемы с лямбда-зондом проявляются систематически, постепенно ухудшая работу мотора. Также, исключением из правила можно назвать обрыв проводки, что, по своей сути, не является непосредственной поломкой лямбда-зонда. Категорически не рекомендуется игнорировать поломку лямбда-зонда и эксплуатировать транспортное средство, так как это может привести к абсолютному выходу мотора из строя, за чем обязательно последует дорогостоящий ремонт.
Причины неисправности лямбда зонда
Существует множество причин неисправности лямбда-зонда, однако, в нашей статье мы выделили несколько основных и наиболее частых причин поломки этого устройства:
1.Если корпус датчика разгерметизировался и внутрь проникли выхлопные газы и атмосферный воздух.
2. Если лямбда-зонд перегрелся из-за неисправностей в системе зажигания и неправильного тюнинга двигателя.
3. Лямбда-зонд может выйти из строя из-за продолжительных воздействий внешней среды, попросту это можно назвать старением.
4. Если рабочая поверхность лямбда-зонда блокируется продуктами сгорания недоброкачественного горючего.
5. Если оптимальное электропитание нарушено или прервана линия, которая ведет к блоку управления.
6. В результате мощного удара с последующим разрушениям внутренних элементов. Такое часто происходит во время долгой езды по разрушенным поверхностям дорожного покрытия.
Лямбда зонд
Что касается электротехнической стороны эксплуатации лямбда-зонда, то этот механизм не способен формировать однородные сигналы. Посредством того, что типичный лямбда-зонд расположен в выпускном коллекторе, происходит следующее — когда выхлопные газы достигнут точки его нахождения, уже происходит несколько рабочих оборотов, что существенно ухудшает качество образования смеси и провоцирует дестабилизацию работы двигателя. Ввиду этого, лямбда-зонд меняет напряжение, которое подается на центральный блок впрыскового управления, принимающего нужные меры.
Как проверить, работает ли лямбда зонд
С самого начала механизм перестает качественно выполнять нужные функции в оптимальных режимах эксплуатации мотора, если его электротехнические характеристики ухудшаются до того, что датчик не формирует нужный сигнал. Проявления неисправностей лямбда-зонда заключаются в дестабилизации циклов холостого хода, что начинают плавать в диапазоне, который имеет протяженность 300-600 оборотов в минуту. Если достигнуть слишком высоких оборотов, однако, не принадлежащих к критическим, качество топливной смеси может резко измениться. В этом случае, транспортное средство сильно дергается, из-под капота слышно отрывистые хлопки, а контрольная лампа, которая свидетельствует о неправильной работе мотора, вспыхивает на приборной панели. Когда обороты снижаются, то и признаки неисправности лямбда-зонда исчезают.
При игнорировании подобных симптомов, наступает второй этап развития неисправностей. При этом, устройство не будет работать, если мотор не прогрет. Пока температура двигателя не достигнет необходимой, транспортное средство будет показывать все признаки поломки газораспределительной системы или впускного механизма. Например, можно отметить, значительное ухудшение мощности, различные хлопки, рывки, а также, заторможенные реакции при изменении положения педали газа. Из-за абсолютной остановки подачи горючего, машина может замедляться или дергаться, также можно увидеть перегревание мотора. После нескольких минут движения в таком режиме наступает временная стабилизация автомобиля.
Если водитель не примет никаких мер, прибор может окончательно выйти из строя, что повлечет за собой немало негативных последствий. В частности, существенно ухудшится динамика и езда в непрерывном режиме станет невозможна, расход топлива значительно повысится, а выхлопные газы станут более токсичны, что легко можно определить по резкому неприятному запаху с явным оттенком топлива. Интересно то, что некоторые современные автомашины способны заблокировать все действия автомобилиста и перейти в аварийный режим, если лямбда-зонд неисправен.
В корпус датчика поступает атмосферный воздух, почему нельзя ездить на авто в этом случае
Как говорилось выше, при разгерметизации лямбда-зонда, невозможно продолжать эксплуатацию транспортного средства, так как мотор может полностью выйти из строя. При этом, газы выхлопа поступают в канал, используемый для накопления атмосферного воздуха, что бы сопоставить два вида газов и определить оптимальное содержание кислорода. При торможении мотором, атмосферный воздух проходит через цилиндры с меньшим количеством примесей, а лямбда-зонд примечает, что кислорода в коллекторе больше, чем во внешней среде. Это формирует мощные отрицательные сигналы, которые нарушают оптимальную работу блока впрыскового управления.
Что касается внешних признаков, то существенная часть мощности теряется, незначительно повышаются обороты при вдавливании педали газа, слышны громкие хлопки и рывки. Кроме того, в катализаторе начинает гореть топливо, что сопровождается неприятным запахом, выбрасыванием сажи из выхлопной трубы, которая оседает на корпусы свечей и выпускные клапаны.
Электронная диагностика работы лямбда зонда
Для профессионального осмотра лямбда-зонда необходимо применить электронный осциллограф. Также, можно использовать мультиметр, однако, он способен лишь констатировать тот факт, что устройство вышло из строя. Прибор необходимо проверять на работающем моторе, который разогрет до 80-90 градусов по Цельсию, так как неразогретый двигатель не будет давать точных показаний.
Существует довольно много признаков неисправности прибора. Например, ровные характеристики сигнала или повышение уровня, которое не превышает 0.1 В. Также, обратите внимание на форму кривой, изменения в напряжении должны быть крутыми, а не плавно увеличенными. Кроме того, по мнению специалистов, уровень сигнала в лямбда-зонде должен меняться каждые 120 мс, а иначе — он неисправен.
Чистка лямбда зонда для удаления продуктов сгорания своими руками
Для этого, необходимо демонтировать устройство, когда температура поверхности будет около 50 градусов Цельсия. Затем, снимаем с него защитный колпачок и погружаем в ортофосфорную кислоту контакты. Требуется обмыть ней лямбда-зонд несколько раз, после чего промыть его простой водой. Далее, высушиваем устройство и монтируем обратно. Не забудьте смазать резьбу специализированной пастой-герметиком.
Ремонт лямбда зонда или полная замена узла лямбда зонда
Фактически все производители автомобилей в один голос утверждают про невозможность ремонта лямбда-зонда и про то, что в случае поломки, необходима полная замена узла. Выйти из ситуации можно купив специальный универсальный датчик, который снабжен переходником для конкретного типа автомобиля.
Помните, что лишь своевременное обнаружение поломки и применение необходимых мер поможет избежать вам вышеописанных неприятностей.
Неисправность датчика кислорода. Признаки и причины
Неисправность датчика кислорода приводит к повышенному расходу топлива, снижению динамических характеристик автомобиля, нестабильной работе мотора на холостых оборотах, увеличение токсичности выхлопных газов. Обычно причинами неисправности датчика концентрации кислорода является его механическое повреждение, разрыв электрической (сигнальной) цепи, загрязнение чувствительной части датчика продуктами сгорания топлива. В некоторых случаях, например, при возникновении ошибки p0130 или p0141 на приборной панели активируется сигнальная лампа Check Engine. Использовать автомобиль при неисправном датчике кислорода можно, однако это приведет к указанным выше проблемам.
Назначение датчика кислорода
Датчик кислорода устанавливается в выпускном коллекторе (у различных машин конкретное место и ко-во может отличаться), и выполняет мониторинг наличия кислорода в выхлопных газах. В автопромышленности греческая буква «лямбда» обозначает коэффициент избытка кислорода в топливовоздушной смеси. Именно по этой причине зачастую датчик кислорода называют «лямбда-зонд».
Предоставленная датчиком информация о количестве кислорода в составе выхлопных газов электронным блоком управления двигателем (ЭБУ) используется для корректировка впрыска топлива. Если кислорода в выхлопных газах много, значит, топливовоздушная смесь, подаваемая в цилиндры, бедная (напряжение на датчике 0,1…0,3 Вольта), а если кислорода много — значит, богатая (напряжение на датчике 0,6…0,9 Вольта). Соответственно, происходит коррекция количества подаваемого топлива при необходимости. Что сказывается не только на динамических характеристиках двигателя, но и работы каталитического нейтрализатора выхлопных газов.
В большинстве случаев диапазон эффективной работы катализатора составляет 14,6…14,8 долей воздуха на одну долю топлива. Это соответствует значению лямбда, равной единице. Таким образом, датчик кислорода является своеобразным контролером, расположенным в выпускном коллекторе.
На некоторых автомобилях конструктивно предусмотрено использование двух датчиков концентрации кислорода. Один расположен до катализатора, а второй — после. Задача первого состоит в коррекции состава топливовоздушной смеси, а второго — проверка эффективности работы катализатора. Сами же датчики по конструкции, как правило, идентичны.
Влияет ли лямбда зонд на запуск — что будет?
Если отключить лямбда зонд то будет возрастание расхода топлива, повышение токсичности газов, а иногда и нестабильная работа двигателя на холостых оборотах. Однако такой эффект происходит лишь после прогрева так как кислородный датчик начинает работать в условиях повышенной до +300°С температуры. Для этого его конструкция подразумевает использование специального подогрева, которая включается при запуске двигателя. Соответственно, непосредственно в момент запуска мотора лямбда зонд не работает, и никоим образом не влияет на сам запуск.
Лампочка “чек” при неисправности лямбда зонда горит когда в памяти ЭБУ сформированы конкретные ошибки связанные с повреждением проводки датчика либо самого датчика, однако код фиксируется лишь при определенных условиях работы двигателя.
Признаки неисправности датчика кислорода
Выход из строя лямбда зонда, как правило, сопровождается следующими внешними симптомами:
- Ухудшение тяги и снижение динамических характеристик автомобиля.
- Нестабильный холостой ход. Значение оборотов при этом могут скакать и понижаться ниже оптимальных. В самом критическом случае машина вообще не будет держать холостые обороты и без подгазовывания водителем она попросту заглохнет.
- Увеличение расхода топлива. Обычно перерасход незначительный, однако можно определить при программном замере.
- Увеличение токсичности выхлопа. Выхлопные газы при этом становятся непрозрачными, а имеющими сероватый либо синеватый оттенок и более резкий, топливный, запах.
Стоит оговориться, что перечисленные выше признаки могут указывать и на другие поломки двигателя или прочих систем автомобиля. Поэтому, чтобы определить неисправности датчика кислорода, нужны несколько проверок используя в первую очередь диагностический сканер и мультиметр для проверки сигналов лямбды (управляющего и цепи подогрева).
Как правило, проблемы с проводкой датчика кислорода четко фиксируется электронным блоком управления. При этом в его памяти формируются ошибки, например, p0136, p0130, p0135, p0141 и прочие. В любом случае необходимо выполнить проверку цепи датчика (проверить наличие напряжения и целостность отдельных проводов), а также посмотреть на график работы (используя осциллограф либо программу диагностик).
Причины неисправности датчика кислорода
В большинстве случаев кислородная лямбда работает около 100 тыс. км без сбоев однако есть причины которые значительно сокращают его ресурс и приводят к неисправности.
- Неисправность цепи датчика кислорода. Выражаться по-разному. Это может быть полный обрыв питающих и/или сигнальных проводов. Возможно повреждение цепи подогрева. В этом случае лямбда зонд не будет работать до тех пор, пока выхлопные газы не разогревают его до рабочей температуры. Возможно повреждение изоляции на проводах. В этом случае имеет место короткое замыкание.
- Замыкание датчика. В этом случае он полностью выходит из строя и, соответственно, не подает никаких сигналов. Большинство лямбда зондов ремонту не подлежат и их надо менять на новые.
- Загрязнение датчика продуктами сгорания топлива. В процессе эксплуатации датчик кислорода по естественным причинам постепенно загрязняется и со временем может перестать передавать корректную информацию. По этой причине автопроизводители рекомендуют периодически менять датчик на новый, отдавая при этом предпочтение оригиналу так как универсальная лямбда не всегда корректно показывает информацию.
- Термические перегрузки. Обычно это происходит по причине проблем с зажиганием, в частности, перебоев с ним. В таких условиях датчик работает при критических для него температурах, что снижает его общий ресурс и постепенно выводит из строя.
- Механические повреждения датчика. Они могут возникнуть при неаккуратных ремонтных работах, при езде по бездорожью, ударах при ДТП.
- Использование при установке датчика герметиков, которые вулканизируются при высокой температуре.
- Многократные неудачные попытки запуска двигателя. При этом в двигателе, и в частности, в выпускном коллекторе накапливается несгоревшее топливо.
- Попадание на чувствительный (керамический) наконечник датчика различных технологических жидкостей или мелких посторонних предметов.
- Негерметичность в выпускной системе выхлопных газов. Например, может прогореть прокладка между коллектором и катализатором.
Обратите внимание, что состояние датчика кислорода во многом зависит от состояния других элементов двигателя. Так, значительно снижают ресурс лямбда зонда следующие факторы: неудовлетворительное состояние маслосъемных колец, попадание антифриза в масло (цилиндры), обогащенная топливовоздушная смесь. И если при исправном датчике кислорода количество углекислого газа составляет порядка 0,1…0,3%, то при выходе лямбда зонда из строя соответствующее значение увеличивается до 3…7%.
Как определить неисправность датчика кислорода
Существует ряд методов для проверки состояния лямбда датчика и его питающих/сигнальных цепей.
Специалисты компании BOSCH советуют проверять соответствующий датчик каждые 30 тысяч километров пробега, либо при выявлении описанных выше неисправностей.
Что нужно сделать в первую очередь при диагностике?
- Необходимо оценить количество сажи на трубке зонда. Если ее слишком много — датчик будет работать некорректно.
- Определить цвет отложений. Если на чувствительном элементе датчика имеются белые или серые отложения — это означает, что используются присадки к топливу или к маслу. Они негативно сказываются на работе лямбда зонда. Если на трубке зонда имеются блестящие отложения — это говорит о том, что в используемом топливе очень много свинца, и от использования такого бензина лучше отказаться, соответственно, сменить марку бензозаправки.
- Можно попытаться очистить сажу, однако это не всегда возможно.
- Проверить мультиметром целостность проводки. В зависимости от модели конкретного датчика он может иметь от двух до пяти проводов. Один из них будет сигнальным, а остальные — питающими, в том числе, для питания элементов подогрева. Для выполнения процедуры проверки вам понадобится цифровой мультиметр, способный измерять постоянное электрическое напряжение и сопротивление.
- Имеет смысл проверить сопротивление нагревателя датчика. В разных моделях лямбда зонда оно будет находиться в пределах от 2 до 14 Ом. Значение питающего напряжения должно быть около 10,5…12 Вольт. В процессе проверки также нужно обязательно проверить целостность всех проводов, подходящих к датчику, а также значение сопротивления их изоляции (как попарно между собой, так и каждого на «массу»).
Как проверить лямбда-зонд видео
Обратите внимание, что нормальная работа датчика кислорода возможна лишь при его нормальной рабочей температуре, равной +300°С…+400°С. Это обусловлено тем, что лишь в таких условиях циркониевый электролит, нанесенный на чувствительный элемент датчика, становится проводником электрического тока. Также при такой температуре разница атмосферного кислорода и кислорода в выхлопной трубе приведет к тому, что на электродах датчика появится электрический ток, который и будет передаваться на электронный блок управления двигателем.
Так как проверка кислородного датчика во многих случаях подразумевает снятие/установку то стоит учесть такие нюансы:
- Лямбда — устройства очень хрупкие, поэтому при проверке нельзя подвергать их механическим нагрузкам и/или ударам.
- Резьбу датчика необходимо обработать специальной термопастой. При этом нужно следить, чтобы паста не попала на его чувствительный элемент, поскольку это приведет к его некорректной работе.
- При закручивании необходимо соблюдать значение крутящего момента, и пользоваться для этих целей динамометрическим ключом.
Точная проверка лямбда зонда
Точнее всего определить неисправность датчика концентрации кислорода позволит осциллограф. Причем использовать профессиональный аппарат необязательно можно снять осциллограмму используя программу-симулятор на ноутбуке либо другом гаджете.
График правильной работы датчика кислорода
На первом рисунке в данном разделе представлен график правильной работы датчика кислорода. В этом случае на сигнальный провод поступает сигнал, похожий на ровную синусоиду. Синусоида в данном случае означает, что контролируемый датчиком параметр (количество кислорода в выхлопных газах) находится в предельно допустимых границах, и просто происходит его постоянная и периодическая проверка.
График работы сильно загрязненного датчика кислорода
График работы датчика кислорода на обедненной топливной смеси
График работы датчика кислорода на обогащенной топливной смеси
График работы датчика кислорода на бедной топливной смеси
Далее представлены графики, соответствующие сильно загрязненному датчику, использованию двигателем автомобиля обедненной топливной смеси, богатой смеси, а также бедной смеси. Ровные линии на графиках означают, что контролируемый параметр вышел за допустимые пределы в ту или другую сторону.
Как устранить неисправность датчика кислорода
Если впоследствии проверки показало что причина в проводке, то проблема решится заменой жгута проводов либо фишки подключения, а вот при отсутствии сигнала от самого датчика зачастую говорит о необходимости замены датчика концентрации кислорода на новый, но прежде чем покупать новую лямбду можно воспользоваться одним из представленных ниже способов.
Метод первый
Предполагает очистку элемента подогре от нагара (применяется когда возникает неисправность нагревателя датчика кислорода). Для реализации этого метода необходимо обеспечить доступ к чувствительной керамической части устройства, которая скрыта за защитным колпачком. Снять указанный колпачок можно с помощью тонкого напильника, с помощью которого нужно сделать надрезы в области основания датчика. Если демонтировать колпачок полностью не получится, то допускается сделать маленькие окошки размером около 5 мм. Для дальнейшей работы необходимо около 100 мл ортофосфорной кислоты либо преобразователя ржавчины.
Когда защитный колпачок был демонтирован полностью, то для его восстановления на его посадочном месте придется воспользоваться аргоновой сваркой.
Процедура по восстановлению выполняется по следующему алгоритму:
- Налить 100 мл ортофосфорной кислоты в стеклянную емкость.
- Опустить керамический элемент датчика в кислоту. Полностью опускать датчик в кислоту нельзя! После этого подождать около 20 минут с тем, чтобы кислота растворила сажу.
- Извлечь датчик и промыть его проточной водой из крана, а затем дать ему высохнуть.
Порой на выполнение чистки датчика таким методом нужно потратить до восьми часов времени, ведь если с первого раза очистить сажу не получилось, то имеет смысл повторить процедуру два и более раза, причем можно воспользоваться кистью для выполнения механической обработки поверхности. Вместо кисти можно воспользоваться зубной щеткой.
Метод второй
Предполагает выпаливание нагара на датчике. Для выполнения чистки датчика кислорода вторым методом кроме той же ортофосфорной кислоты понадобится еще и газовая горелка (как вариант использовать домашнюю газовую плиту). Алгоритм чистки следующий:
- Окунуть чувствительный керамический элемент датчика кислорода в кислоту, обильно смочив его.
- Взять датчик пассатижами с противоположной от элемента стороны и поднести к горящей конфорке.
- Кислота на чувствительном элементе будет закипать, а на его поверхности образуется соль зеленоватого оттенка. Однако вместе с этим сажа с него будет удаляться.
Повторить описанную процедуру нужно несколько раз до тех пор, пока чувствительный элемент не станет чистым и блестящим.
Лямбда зонд — признаки неисправности и способы проверки
Инжекторная система питания автомобиля является более экономичной и эффективной, чем карбюраторная. Достигается это за счет полного контроля за подачей топлива и воздуха, которое осуществляется рядом датчиков. Они выполняют проверку рабочих параметров, передают их на электронный блок, который анализирует и на их основе корректирует работу всей системы.
Причем датчики для обеспечения полной информации о работе системы устанавливаются не только на впуске (количества топлива, воздуха), но и в выпускной системе. В ней используется всего один датчик, но от его работы зависит, какое количество воздуха будет подаваться в цилиндры. Он так и называется – датчик кислорода, другое название — лямбда-зонд.
Зачем нужен лямбда зонд в машине?
1) металлический корпус с резьбой и шестигранником “под ключ”;
2) уплотнительное кольцо;
3) токосъемник электрического сигнала;
4) керамический изолятор;
5) провода;
6) манжета проводов уплотнительная;
7) токоподводящий контакт провода питания нагревателя;
8) наружный защитный экран с отверстием для атмосферного воздуха;
9) чувствительный элемент;
10) керамический наконечник;
11) защитный экран с отверстием для отработавших газов.
Основная задача этого датчика кислорода – оценка количества несгоревшего кислорода в отработанных газах. Дело в том, что самое эффективное сгорание топливовоздушной смеси достигается при определенном соотношении топлива и воздуха — одна часть бензина должно смешиваться с 14,7 частями воздуха.
Если топливовоздушная смесь будет обедненной, то содержание воздуха будет увеличенным, и наоборот – обогащенная смесь обеспечит меньшее процентное содержание кислорода в выхлопных газах. А это уже сказывается на мощности, расходе, приемистости.
А поскольку двигатель работает на разных режимах, поэтому такое соотношение далеко не всегда соблюдается. Чтобы была возможность контролировать количество подаваемого воздуха, в систему питания и включен лямбда-зонд.
На основе показаний этого датчика электронный блок оценивает качество топливовоздушной смеси и при обнаружении несоответствия нормам – корректирует работу системы, обеспечивая подачу оптимальной смеси путем подачи сигнала на форсунки, которые увеличивают или уменьшают количество впрыскиваемого топлива.
Устройство и принцип работы лямбда зонда
Принцип работы лямбда зонда
Принцип вроде и прост, но реализация его — не такая уж и легкая. Этот датчик должен с чем-то сравнивать полученные результаты, чтобы «понять», что произошло изменение процента кислорода. Поэтому он делает замеры в двух местах – атмосферный воздух и тот, что остался после сгорания смеси. Это позволяет ему «почувствовать» разницу при изменении соотношения топливовоздушной смеси.
1 – твердый электролит ZrO2; 2, 3 – наружный и внутренний электроды; 4 – контакт заземления; 5 – «сигнальный контакт»; 6 – выхлопная труба
При этом на электронный блок должен подаваться электрический сигнал. Для этого лямбда-зонду необходимо преобразовать результаты замеров в импульс, который будет подаваться на ЭБУ. Для проведения замеров концентрации кислорода в атмосфере и в выхлопных газах, используется два электрода, вступающих в реакцию с ним. То есть, в работе этого датчика задействован принцип гальванического элемента, при котором смена параметров химической реакции влечет за собой изменение напряжения между электродами датчика. Так, при обогащенной смеси, когда процент кислорода – меньше, напряжение возрастает, а при обеднении – снижается.
Полученный в результате химической реакции электрический импульс подается на ЭБУ, параметры которого он сравнивает с прописанными в своей памяти и в результате этого производит корректировку работы системы питания.
Используя для работы химические реакции, лямбда-зонд не является сложным по конструкции. Основным его элементом выступает керамический наконечник, изготовленный из диоксида циркония (реже – диоксида титана) с платиновым покрытием, которое и выступает в роли электродов, вступающих в реакцию. Одной своей стороной наконечник контактирует с атмосферой, а другой – с выхлопными газами.
Лямбда зонд с подогревом
Особенность работы такого керамического наконечника заключается в том, что произведение эффективных замеров остаточного процента кислорода выполняется только при определенном температурном режиме. Чтобы наконечник обрел необходимую проводимость, необходима температура в 300-400 град. С.
Чтобы обеспечить необходимый температурный режим изначально этот датчик устанавливали ближе к выпускному коллектору, что обеспечивало достижение необходимой температуры по мере прогрева силовой установки. То есть, в работу он вступал не сразу. До того, как лямбда-зонд начнет передавать импульсы, электронный блок основывался на показания других датчиков, включенных в систему питания, но при этом оптимальное смесеобразование не соблюдалось.
Видео: Как подключить лямбда зонд с подогревом
Ещё кое-что полезное для Вас:
- Ошибка P0172 — причины появления и способы устранения
- Ошибка P0171 — как выявить и устранить
- Чип-тюнинг двигателя — достоинства и недостатки
Некоторые модели лямбда-зондов в своей конструкции имеют специальные электрические подогреватели, что обеспечивает более быстрый выход на необходимый температурный режим. Запитка подогревателя осуществляется от бортовой сети авто.
Датчик, выполняющий свою работу за счет химической реакции, получил название двухточечного, за счет того, что замеры производятся в двух местах. Но выпускаются еще и другой тип лямбда-зонда – широкополосный, который является более современной версией датчика. В его конструкции тоже используется двухточечный элемент, а также еще один керамический элемент – закачивающий. При этом суть сводится все к той же подаче электрического сигнала на ЭБУ.
Использование двух и более датчиков
Сейчас многие автомобили, чтобы повысить их экологичность, используют каталитические нейтрализаторы, что позволяет снизить вредные выбросы в атмосферу. При этом выхлопная система оснащается не одним, а двумя и более кислородными датчиками.
В такой выхлопной системе эти датчики производят не только замер остаточного кислорода, но еще и оценивают эффективность работы нейтрализатора. Один из датчиков устанавливается перед катализатором, а второй – за ним. Это позволяет на основании сравнения показаний двух лямбда-зондов понять, выполняется ли нейтрализация вредных веществ.
С одной стороны, такая система позволяет меньше загрязнять окружающую среду, но с другой – она очень «капризна». Одна-две заправки некачественным бензином запросто может испортить нейтрализатор. А это уже скажется на показаниях кислородных датчиков, и как следствие – на работе всей системы питания.
К тому же даже при соблюдении всех условий эксплуатации авто, нейтрализатор выйдет из строя, поскольку у него имеется свой ресурс, после которого он подлежит замене, чтобы восстановить нормальную работоспособность системы питания. А поскольку замена – «удовольствие» дорогостоящее, то на выручку приходят разные хитрости.
Многие просто вырезают нейтрализатор, а на его место устанавливают пламегаситель – обычный отрезок трубы необходимого диаметра. А чтобы получить разницу в показаниях двух датчиков, используют так называемую обманку на лямбда зонд – специальную проставку, устанавливаемую на второй лямбда-зонд.
Эта обманка просто удаляет наконечник от потока выхлопных газов, что влияет на его показания. За счет этого и достигается разница, которую ЭБУ воспринимает как работу катализатора.
Видео: Лямбда зонд (датчик кислорода). Как обмануть второй лямбда зонд
Признаки неисправности датчика кислорода
Лямбда-зонд – достаточно важный элемент в системе питания авто и его поломка может значительно сказаться на работе силовой установки. Признаки неисправности его таковы:
- увеличение расхода бензина;
- «плавающие» обороты на холостом ходу;
- понижение динамики разгона;
- щелчки и треск из-под авто после остановки мотора;
Одна из особенностей лямбда-зонда кроется в том, что его неисправность далеко не всегда распознается системой самодиагностики авто. К тому же невозможно его проверить при помощи обычных измерительных приборов в гаражных условиях. Его работоспособность проверяется только осциллографом.
Также он не ремонтопригоден. Единственное, что можно устранить, так это – обрыв проводки, ведущей к датчику. Но с ним бывают также и такие неисправности как повреждение подогревающего элемента и потеря чувствительности самого датчика.
Видео: Как проверить лямбда зонд
Замена
Поэтому многие автолюбители не пытаются проводить диагностику работоспособности лямбда-зондов, а просто периодически производят его замену на новый. Чтобы поддерживать работоспособность системы питания в рабочем состоянии следует производить замену раз в 2-3 года.
Данная операция не является сложной и выполняется она на смотровой яме. Предварительно следует приобрести необходимую модель датчика. Перед демонтажем отключается колодка проводов от зонда, а затем он выкручивается со своего посадочного места рожковым ключом соответствующего размера. Для облегчения откручивания допускается обработка специальными средствами (WD-40 или др.). На место выкрученного элемента вкручивается новый и к нему подключается проводка.
в чем причина (и что делать)
Категория: Полезная информация.
Значок «Check Engine» на приборной панели сигнализирует владельцу о том, что в работе дизельного двигателя произошел сбой. Собственно, поэтому и необходимо «проверить двигатель».
Причин, по которым загорается предупреждение «Check Engine», очень много. И разобраться в них непросто, особенно не специалисту.
Так, «чек» может загораться при любых неисправностях в системе зажигания и системе подачи топлива, в случае сбоев в работе фаз ГРМ, при детонации двигателя, в случае выхода из строя разных датчиков, при нехватке масла в двигателе или коробке передач и даже при заправке некачественным топливом.
Соответственно и решение проблемы будет разным — от замены недорогих элементов до серьезного ремонта.
Загорелся «Check Engine» — что делать
В любом случае, если владелец видит на приборной панели «Check Engine», пока автомобиль в движении (в норме эта лампа загорается после включения зажигания и гаснет спустя пару секунд), необходимо прислушаться к мотору, затем — остановиться и осмотреть двигатель на предмет масляных пятен и видимых повреждений.
Если, кроме значка, сбоев в работе ДВС нет, можно ехать на сервис и диагностировать неполадку.
Но если вместе с «чеком» появились странные звуки — стук, гул, скрип из моторного отсека, либо двигатель «троит» и ощутимо теряет мощность, нужно остановиться как можно быстрее и вызывать эвакуатор.
Дальнейшая эксплуатация машины с мигающим в движении «Check Engine» и признаками повреждения двигателя может закончиться плачевно.
Почему может гореть «Check Engine» на дизельном двигателе
В бензиновых моторах причины, по которым загорается «чек», в основном связаны с системой ЭСУД — диагностировать стоит свечи и катушки зажигания, а еще — высоковольтные провода и многочисленные датчики — положения распредвала, скорости, ДМРВ, кислородный и т. п.
В дизельных моторах причины, которые приводят к предупреждению «Check Engine» (за исключением проблем системы ЭСУД) схожи: некорректная работа датчиков, проблемы с катализатором выхлопных газов, неисправности топливной системы. Рассмотрим вероятные проблемы подробнее.
плохое топливоЧасто жители СНГ сталкиваются с тем, что «чек» загорается после недавней заправки автомобиля. Если вместе с тем наблюдается потеря мощности, причина может крыться как раз в качестве топлива.
Неправильно подобранное, плохое ДТ может вызвать появление детонации в двигателе, нарушить процесс нормального сгорания. Электронный блок управления двигателем фиксирует эти изменения — и выдает ошибку.
Для решения проблемы часто достаточно просто разбавить уже залитое топливо качественным. Если все сделано верно, через пару километров пробега, «Check Engine» потухнет сам собой.
В особо запущенных случаях топливо придется сливать полностью, а систему его подачи — промывать. Если и после этого «чек» не потухнет, ошибку придется сбрасывать через программу.
герметичность топливной системыНе всегда предупреждение «Check Engine» связано с серьезными неисправностями. Иногда такой индикатор загорается, когда в двигатель по какой-то причине поступает слишком мало или много топлива.
Поэтому первый шаг, который стоит предпринять владельцу — проверить герметичность закрытия топливного бака — возможно, треснула или неплотно закручена его крышка. Такая банальная причина часто объясняет появление «чека» на панели приборов.
Если осмотр показал трещины в крышке, ее нужно срочно заменить. Если крышка откручена, нужно просто затянуть ее и проехать пару километров, чтобы «чек» погас.
вышел из строя датчик кислорода (лямбда зонд)Датчик кислорода участвует в регулировке пропорций топливной смеси. Он собирает данные о том, сколько кислорода содержится в выхлопных газах, передаются в систему управления двигателем. В зависимости от этих данных, ЭБУ принимает решение, обогатить или обеднить топливную смесь на бензиновых двигателях.
В дизельных моторах лямбда-зонд вместе с датчиком массового расхода воздуха (ДМРВ) помогает точно определить степень рециркуляции выхлопных газов для каждого рабочего режима.
То есть назначение кислородного датчика — передавать точные данные в систему управления мотором, чтобы сделать его работу более экономичной и экологичной. В современных автомобилях устанавливается 2-4 датчика кислорода.
Со временем лямбда зонд покрывается слоем отработавшего моторного масла и начинает передавать в ЭБУ двигателем ошибочные данные. В результате в камеру поступает слишком много или мало топлива, что и приводит к сбою в работе.
Решение проблемы — замена неисправного кислородного датчика, и лучше ее не откладывать, потому что неисправный лямбда зонд может вывести из строя катализатор.
вышел из строя датчик массового расхода воздухаДМРВ вместе с кислородным датчиком участвует в дозировании топлива при приготовлении воздушно-топливной смеси.
При выходе ДМРВ из строя, нарушается пропорция образования топливной смеси, отсюда сбои в работе дизельного двигателя, трудности с холодным пуском, потеря мощности и увеличение расхода ДТ.
Причем поломка датчика может быть вызвана нарушением регламента замены воздушного фильтра.
Несправный датчик нужно менять, иначе проблемы в работе мотора не устранятся, а предупреждение «Check Engine» так и будет гореть на панели приборов.
поломка катализатора выхлопных газовКатализатор очищает выхлоп и снижает количество оксида азота, который дизельный двигатель при своей работе выбрасывает в атмосферу.
Катализатор может сломаться из-за вышедшего из строя лямбда зонда, как это описано выше. Перегреваясь, корпус катализатора лопается, и на приборной панели появляется «чек».
С неработающим катализатором ездить нельзя — машина будет терять в динамике и потреблять больше топлива.
Из-за того, что ремонт детали сложный и дорогостоящий, многие автовладельцы в такой ситуации просто вырезают катализатор, устанавливая вместо него пламегаситель.
перегрев двигателя / масляное голоданиеЕсли «Check Engine» загорается летом, да еще и в пробке — дело плохо. Причину стоит искать в перегреве мотора.
А если его температура нормальна, и утечек антифриза не обнаружено, стоит проверить уровень моторного масла, и его состояние.
Если масло в порядке, можно завести ДВС и послушать равномерность его работы. Если масло ниже минимального уровня на щупе и подозрительно выглядит — лучше отправиться в сервис на диагностику, причем не своим ходом.
неисправность топливного насосаЕсли топливный насос не создает необходимое давление, система впрыска топлива работает некорректно, или не работает вовсе.
К такому печальному сценарию может привести постоянная заправка плохим ДТ, несвоевременная замена топливного фильтра, привычка ездить «на лампочке» (когда насос буквально выскребает по стенкам бачка остатки горючего, собирая вместе с ними осадок с пылью, грязью, следами коррозии и т. п.).
Проблема решается диагностикой ТНВД и проверкой работы топливных форсунок.
- О том, почему могут плавать обороты дизельного двигателя, мы писали здесь.
Топливные насосы, ТНВД для дизельного двигателя вы найдете в каталоге
ПЕРЕЙТИ В КАТАЛОГ
Как проверить лямбда-зонд на работоспособность
Инжекторные двигатели экономичны и дружелюбны к экологии в отличии от карбюраторных моторов. Высоких показателей инженеры добились благодаря датчикам в системе питания. Один из датчиков, который непосредственно влияет на смесеобразование – это лямбда-зонд или кислородный датчик.
Если он выходит из строя, можно наблюдать потерю мощности, большой расход топлива, нестабильную работу мотора.
Зачем в автомобиле нужен лямбда-зонда, место расположения
Лямбда-зонд необходим для измерения коэффициента содержания кислорода в горючей смеси. Он устанавливается всегда в районе приемной трубы до катализатора и измеряет объем несгоревшего кислорода в продуктах сгорания. Эта информация позволит ЭБУ готовить оптимальную смесь.
Наиболее эффективно сгорает смесь, в которой содержится 14,7 частей воздуха и одна часть топлива. Это оптимальные показатели, если кислород присутствует в больших количествах, то смесь бедная, если воздуха меньше, то богатая.
Как работает датчик кислорода
ЭБУ отмеряет количество подаваемого топлива с помощью форсунок, задавая объем на определенной момент. Зонд обеспечивает обратную связь, что позволяет точно определить пропорции бензина, дизеля или газа. ЭБУ запрашивает информацию один раз в 0.5 секунды на холостом ходу. На повышенных оборотах частота запросов пропорционально увеличивается. Анализируя данные, блок управления корректирует состав ТВС, делая её беднее или богаче. Поддержание оптимальной ТВС — назначение лямбда-зондов. Идеальным соотношением воздуха и топлива считается пропорции 14.7:1 (бензин), 15.5:1 (газ) и 14.6:1 (дизель).
Виды ДК по устройству конструкции и принцип работы:
- Двухточечный, узкополосный (простой). Работает основываясь на измерении количества кислорода в выхлопных газах. Чем беднее ТВС, тем ниже напряжение, богаче — выше.
- Широкополосный. Генерирует сигнал более широкого диапазона для точной оценки пропорции в ТВС.
Принцип работы кислородного датчика
Принцип действия кислородного датчика достаточно простой. Лямбда-зонд должен сравнивать показания с какими-то идеальными результатами, чтобы понимать, как меняется процент кислорода в смеси, поэтому замеры проводятся в двух местах – измеряется атмосферный воздух и продукты сгорания.
Такой подход позволяет датчику чувствовать разницу, если соотношения топливной смеси меняется.
ЭБУ должен получать от лямбда-зонда электрический импульс. Для этого датчик должен уметь преобразовывать замеры в электрические сигналы. Для измерения применяются специальные электроды, которые могут вступать с кислородом в реакцию.
В работе лямбды используется принцип гальванических элементов – смена условий химических реакций приводит к изменению напряжения между двумя электродами. Когда смесь богатая, а содержание кислорода за нижним порогом, тогда напряжение растет. Если смесь обедненная, напряжение будет падать.
Далее импульс, который возникает на этапе химических реакций, отправляется на ЭБУ, где параметры сравниваются с записанными в памяти топливными картами. В результате корректируется работа системы питания.
Статья по теме: Как сделать пеногенератор для автомойки из подручных вещей своими руками
Датчик кислорода работает на химических реакциях, но при этом конструкция его относительно простая. Главный элемент – специальный наконечник из керамических материалов. В качестве сырья используется диоксид циркония, а реже – диоксид титана.
Наконечник покрыт напылением из платины – именно этот слой и вступает в реакцию с кислородом. Одной стороной этот наконечник контактирует с выхлопными газами, другой стороной – с воздухом в атмосфере.
Электроды лямбда-зонда имеют одну особенность. Так, чтобы реакция проходила эффективнее и показатели были точными, замеры содержания кислорода в выхлопе производятся при условии определенных температур.
Для того, чтобы наконечник вышел на рабочие характеристики и нужную электропроводимость, температура среды должна составлять 300-400 градусов.
Для обеспечения нужного режима температур изначально лямбда-зонд устанавливался в непосредственной близости к выпускному коллектору. Это обеспечивало нужную температуру после прогрева ДВС. В работу датчик вступал не сразу. До того, как лямбда достаточно нагреется и начнет выдавать точные параметры, ЭБУ использовало сигналы других датчиков. Оптимальная смесь в процессе прогрева не приготавливалась.
Некоторые модели кислородных датчиков оснащены электрическими нагревателями. Благодаря им лямбда может быстрее выходить на рабочие температурные режимы. Подогрев использует энергию бортовой сети автомобиля.
Диагностика проблемы
Самая частая проблема, приводящая к возникновению ошибки P0135, на автомобилях с низким расположением кислородного датчика – это физический обрыв провода. Необязательно для этого увлекаться внедорожной ездой: повредить проводку можно даже на дворовой парковке, если не повезет. Поэтому первым делом осмотрите и проводку датчика, и его разъем. Нас интересуют именно провода подогрева, которые можно найти по сервисной документации для своей машины или, в случае распространенных датчиков Bosch, сразу смотреть на два белых провода.
Ещё кое-что полезное для Вас:
Если нет видимых следов обрыва или окисления проводки (не забывайте, что чрезмерный рост сопротивления цепи тоже приведет к возникновению ошибки P0135!), измерьте сопротивление нагревателя тестером. В зависимости от модели конкретного лямбда-зонда оно меняется, но в любом случае будет находиться в пределах 3-20 Ом.
Если измеренное значение отличается на порядок, или тестер показывает полный обрыв, датчик подлежит замене. Обычно керамический нагревательный элемент отказывает из-за растрескивания (часто в вынутом датчике при потряхивании слышен шелест), но в любом случае он неремонтопригоден.
Но, если сопротивление самого нагревателя в норме, проблема кроется уже во внешних цепях. Включив зажигание, проверяем тестером уже контакты на разъеме из «косы». На одном из них напряжение незначительно отличается от бортового, второй прозванивается на «массу» (управляющий подогревом ключ открыт, сопротивление открытого ключа – десятые или сотые доли ома).
Самая большая проблема – это отказ самого ключа в блоке управления, редкая, но и с ней в практике диагноста приходится сталкиваться. В этом случае самый выгодный для владельца даже для отечественных автомобилей вариант – это перепайка блока, а не замена его новым. Для проверки исправности ключа прозвоните тестером всю цепь от разъема лямбда-зонда до разъема ЭБУ впрыска. Если цепь исправна, «виноват» именно блок.
Признаки и причины неисправности датчика
При неисправном лямбда-зонде выхлопные газы становятся более токсичными. Определить это можно при помощи специального диагностического оборудования. При этом никаких внешних признаков не будет, также, как и не будет никакого особенного запаха.
Вырастает расход топлива. Водители, как правило следят за тем, насколько наполнен топливный бак, стараются определить скорость, при которой расход минимален. Повышенный расход будет сразу же заметен. В зависимости от серьезности поломки датчика кислорода, расход вырастет в пределах от 1 л до 4 л.
Перегрев каталитического нейтрализатора. Если лямбда неисправна, то в ЭБУ подается неверный сигнал. Это может приводить к неправильной работе катализатора. Он перегревается вплоть до красного цвета и выходит из строя.
Автомобиль будет дергаться, и водитель сможет услышать хлопки. Лямбда перестает формировать правильные сигналы, в результате – нестабильный ХХ. Обороты могут колебаться в очень широких диапазонах.
Это интересно: Как восстановить кожу на руле автомобиля методом покраски
Снижаются динамические характеристики. Автомобиль теряет мощность. Эти признаки можно наблюдать в сильно запущенных случаях. Датчик не работает на холодном моторе, а автомобиль всячески сигнализирует о неисправности.
Среди причин поломок можно выделить:
- Повреждения, вызванные сильными ударами, ДТП, наездами на бордюр;
- Некорректную работу ДВС и проблемы в работе системы зажигания, когда элемент перегревается и выходит из строя;
- Засор системы и некачественное топливо. Чем больше в бензине тяжелых металлов, тем быстрее лямбда выйдет из строя;
- Поршневая группа – часто из-за изношенной ЦПГ в выпускной коллектор попадает масло, а продукты его сгорания забивают зонд;
- Замыкания в электропроводке;
- Бедная или слишком богатая смесь;
- Попадание лишнего воздуха в выхлопную систему;
- Пропуски зажигания;
- Топливные присадки.
Детальное определение неполадки
Среди распространенных признаков неисправности лямбда-зонда выделяют следующие:
- увеличение потребления топлива;
- возникновение рывков во время езды;
- резкое снижение мощности силового агрегата;
- неустойчивый холостой ход;
- появление резкого, токсичного запаха в отработанных газах авто.
Необходимо подчеркнуть, что не всегда перечисленные выше признаки являются следствием нарушения работоспособности датчика концентрации кислорода. В случае обнаружения этих симптомов необходимо выполнить тщательную проверку лямбда-зонда. Рассмотрим подробно этот процесс.
Проверка лямбда-зонд с помощью диагностического устройства
В большинстве случае ДВС сам подсказывает есть ли неисправности в работе датчиков. Самым быстрым и эффективным способом диагностики в таком случае будет подключение ODBII сканера.
Из доступных на рынке вариантов рекомендуем обратить внимание на модель корейского производства Scan Tool Pro Black Edition
.
Данное устройство относится к бюджетному сегменту, но в отличие от китайских аналогов на 8-битном чипе, имеет 32-битную базу, что позволяет осуществлять диагностику не только двигателя, но и других систем автомобиля (коробку передач, трансмиссию, ABS, ESP, систему кондиционирования и т.д.).
Сканер достаточно прост в использовании, имеет широкий функционал и совместим с большинством автомобилей начиная с 1993 года выпуска.
Если все плохо, то в ЭБУ будет выдавать следующие ошибки – это P0131, P0134, P0171. Более подробно о них в видео ниже.
Также будет загораться лампочка «проверьте двигатель», но здесь точно установить причину можно только при помощи диагностики. Чек загорается и в случае других проблем.
Итоги и выводы
Если вы заботитесь о своем автомобиле, то при появлении первых признаков неисправности лямбда-зонда нужно выполнить его проверку и в случае необходимости заменить его на новый. Для экономии средств, можно приобрести подержанный датчик кислорода или же не оригинальный аналог.
Похожие публикации
- Признаки неисправности датчика положения дроссельной заслонки
- Почему не заводится машина если аккумулятор заряжен
- Почему потеют фары изнутри и что делать для устаранения запотевания
- Признаки неисправности свечей зажигания
Оставить отзыв
Отменить ответ
Как проверить лямбда-зонд мультиметром
Когда наблюдаются рывки при движении, повышенный расход горючего, и горящий “чек”, то стоит провести диагностику. Эти признаки могут говорить и о других неисправностях, но если есть мультиметр, то можно проверить кислородный датчик своими руками. Специалисты рекомендуют проверять лямбду через измерение напряжений.
К сведению: Стук в Двигателе все причины появления странных звуков при работе мотора
Но прежде любых измерений нужно прогреть ДВС. Если лямбда холодная, она не будет работать. Также рекомендуется по возможности снять датчик и осмотреть его и проводку на предмет грязи и повреждений. Если датчик деформирован, электрод поцарапан или покрыт сажей, нагаром, то лучше его заменить.
Измерения напряжения в цепи подогрева
Включают зажигание, щупами протыкают провода, которые идут к нагревателю. Можно также втыкать щупы мультиметра в разъем. Напряжение будет примерно равно напряжению в бортовой сети. Если двигатель не запущен, то напряжения может и не быть.
Обычно плюс приходит к нагревателю напрямую. Минус подает блок управления. Если отсутствует плюс, следует проверить цепи от аккумулятора до датчика. Если отсутствует минус, тогда нужно проверить цепь от ЭБУ до датчика.
Проверка нагревателя
Можно проверить работоспособность кислородного датчика при помощи омметра. Очень часто поломка связана со спиралью подогрева или проводкой к ней.
Для проверки омметр присоединяют между контактами нагревателя. Если нагреватель исправен, то омметр покажет сопротивление от 2 до 10 ОМ. В цепи подогрева сопротивление будет от 1 кОм до 10 мОм. Если сопротивления нет, то стоит поискать обрыв в проводке.
Опорное напряжение
Имея под рукой мультиметр, можно проверить опорное напряжения. Для этого включают зажигание, затем измеряют напряжение между проводом сигнала и массой.
В правильно работающей лямбде напряжение будет в пределах 0,45 В. Если имеются отличия хотя-бы на 0,2 В, то проблемы с сигнальной цепи или плохая масса.
Проверка сигнала с датчика осциллографом
Двигатель необходимо прогреть. Осциллограф подключают между сигналом и массой. Затем поднимают обороты до 3000 и наблюдают за изменениями показаний. Сигнал должен меняться в пределах от 0,1 В до 0,9 В. Если осциллограф точный и видно, что изменения в более узком диапазоне, то лямбда неисправна.
По теме: Как нумеруются цилиндры, виды их расположения в двигателе
Также стоит засечь время, в течении которого показания опускаются от большего уровня к меньшему. За 10 секунд показания должны меняться 10 раз. Если смены происходят реже, тогда может появиться ошибка под датчику.
Схема устройства
Рассмотрим схему зонда, дающую представление о размещении узлов. Знание конструкции позволяет понять места расположения деталей, подверженных поломкам.
Пример конструкции зонда
Конструкция включает:
- 1 — металлический штуцер, предназначенный для установки зонда, на внешней поверхности имеются грани под ключ, ниже расположена резьба;
- 2 — керамический изолятор;
- 3 — уплотнительный элемент для ввода жгута проводов;
- 4 — сигнальные провода;
- 5 — металлический защитный колпачок, оснащенный вентиляционными продухами, предназначен для защиты измерительного элемента от повреждений;
- 6 — пружинная контактная часть;
- 7 — чувствительный элемент, выполненный из керамики;
- 8 — нагревательный стержень;
- 9 — вентиляционный канал;
- 10 — внешний металлический корпус.
Рекомендуем: 9 лучших свечей зажигания
Дизельные лямбда-зонды для систем Common Rail
Дизельные лямбда-зонды
Контроль выбросов за последние тридцать или около того лет для бензина (бензина) двигатели с двигателями сосредоточились на очистке выхлопных газов. в первую очередь за счет использования каталитического нейтрализатора. И наоборот, контроль выбросов для дизелей сосредоточился на очистке самого сгорания, таким образом наличие более чистого выхлопного газа, выходящего из камеры сгорания.
Но за последние пятнадцать лет много времени было потрачено на разработку каталитический контроль выбросов выхлопных газов для дизелей, особенно в случае выбросов твердых частиц (сажи), что является основной причиной для беспокойства в дизельном выхлопе.
Так почему дизеля такие закопченные?
Подробное описание процесса сгорания дизельного топлива
Прежде всего полезно немного узнать о процессе сгорания дизельного топлива. имеет место. Большинству из нас знаком воздух, нагнетаемый в цилиндр дизельного двигателя. сначала сжимается до очень высокого давления, отсюда и название «сжатие двигатель с зажиганием» (сокращенно C.I.)
После того, как воздух сжат, мы можем впрыснуть тонкую струю дизельного топлива. топливо в него с помощью форсунки. Практически сразу топливо самопроизвольно воспламеняются из-за очень высокой температуры. Средняя компрессия дизеля соотношение, возможно, составляет около 15:1; результатом этого является то, что к концу сжатия хода, температура внутри камеры сгорания будет около 650 градусов по Цельсию, а давление около 500 фунтов на квадратный дюйм. Это намного выше так называемого температура «самовоспламенения» дизельного топлива, которая составляет около 450 градусов C, в зависимости от качества топлива.
После сгорания дизельного топлива давление внутри цилиндра подняться дальше, до массивных 1000 фунтов на квадратный дюйм, тем самым обеспечивая направленную вниз силу на поршень, когда он начинает опускаться в цилиндре. Мощность регулируется изменением только количество впрыскиваемого дизельного топлива — воздушный поток в традиционном дизеле в значительной степени неограничен. Мы изменяем количество впрыскиваемого топлива путем изменения время включения (дежурства) форсунки. И наоборот, в бензиновом двигателе (Spark зажигание — S.I.) приходится менять и топливо и воздух.
Непрямой впрыск
Вплоть до середины девяностых годов непрямой впрыск (IDI) использовался на небольших дизельных двигателях. двигатели, устанавливаемые на легковые автомобили. Они никогда не использовали лямбда-контроль и редко имели какой-либо контроль выбросов, но включены сюда для сравнение и ссылка.
Камера сгорания имела принципиально иную конструкцию по сравнению с более поздними дизель с непосредственным впрыском (DI), который впоследствии стал доминирующим в легковых автомобилях. машины. Обратите внимание, что более крупные дизели и дизельные двигатели коммерческих автомобилей всегда был Д. И. тип. Если обратиться к схеме, то видно, что И.Д.И. головка поршня имеет выпуклую поверхность. После закрытия впускного клапана (как показано на рисунке 19) и поршень приближается к положению показано, входящий воздух нагнетается во вспомогательную круглую камеру вдали от основная палата. Когда он проталкивается через узкое горло, ведущее к камере он набирает большую скорость, и из-за круглой природы камеры он очень быстро крутится. Затем впрыскивается дизельное топливо, к хорошему распылению и распределению заряда из-за закручивания очень горячего (за счет сжатия), масса воздуха высокого давления.
Рисунок 19 — Камера сгорания с непрямым впрыском — воздушный поток — синий, Поршень — зеленый, впускной клапан — красный, форсунка — желтая, свеча накаливания — оранжевая
I.D.I имеет определенные преимущества. Благодаря превосходному распылению задержка зажигания очень короткая, и двигатель будет работать более плавно и может использоваться топливо более низкого качества по сравнению с D. I. двигатели.
Поскольку удаленная камера имеет определенную степень теплового отставания, свеча накаливания должны быть установлены для облегчения холодного пуска. Это позволяет нагревать камеру. перед запуском, чтобы более тяжелые фракции дизельного топлива могли воспламениться без труда. Дизельное топливо представляет собой смесь различных масел или «фракций» и более легкие фракции включаются в смесь, потому что они воспламеняют больше легко на холодном двигателе. Более тяжелые фракции имеют несколько более высокую скорость самовоспламенения. температуре и будет гореть только тогда, когда камера станет достаточно горячей для испарения их. Дизельное топливо лучшего качества будет иметь большую долю более легкого дроби.
Прямой впрыск
Рис. 20. Камера сгорания с прямым впрыском — поток воздуха — синий, поршень — Зеленый, впускной клапан — Красный, форсунка — желтый
Топливная форсунка прямого впрыска впрыскивает топливо непосредственно в камеру сгорания камера. Головка блока цилиндров обработана очень плоско, а поршень имеет существенное разная форма. Для того, чтобы создать вихревой горячий воздух, как у нас было в камера непрямого впрыска, впускной клапан «замаскирован», что может видно на рис. 20 (приподнятая часть в верхней части красного впускного клапана). Вместе под точно настроенным углом к входному каналу воздух отклоняется в круговая траектория по окружности цилиндра. В дополнение изогнутые выемки в днище поршня создадут вертикальный завихритель, который увеличивайте скорость по мере продвижения поршня вверх по цилиндру.
Лямбда-зонд LSU 4.9
Этот датчик предназначен для измерения доли кислорода в выхлопных газах автомобильных двигателей (бензиновых или дизельных).
Широкополосный лямбда-зонд LSU 4.9 представляет собой планарный ZrO 2 двухэлементный датчик предельного тока со встроенным нагревателем. Его монотонный выходной сигнал в диапазоне от лямбда 0,65 до воздуха делает LSU 4,9 пригодным для использования в качестве универсального датчика для измерения лямбда 1, а также для других диапазонов лямбда. Модуль разъема содержит подстроечный резистор, который определяет характеристику датчика.
Основным преимуществом LSU 4.9 является прочная конструкция в сочетании с высокими стандартами качества продукции Bosch.
Этот лямбда-зонд работает только в сочетании со специальным LSU-IC, используемым в большинстве ЭБУ Bosch Motorsport и лямбда-контроллерах, таких как LT4. Вы найдете это устройство и многое другое на нашей домашней странице Electronics/Sensor Interfaces.
- Загрузки
- Особенности
- Применение
- Технические характеристики
- Замечания по установке
- Ordering Information
- Legal Restrictions
- …
Downloads
Literature
- Data Sheet
- Offer Drawing LSU with motorsport connector
- 3D Data
- Basic Информация
- Общая информация
Особенности
- Применение: лямбда от 0,65 до ∞
- Температура выхлопных газов: 930°C (1,030 for a short time)
- Hexagon temperature: 600°C
- Thread: M18x1. 5
- Weight: 120 g
Application
Применение | лямбда от 0,65 до ∞ |
Совместимость с топливом | бензин/дизель/E85 |
Давление выхлопных газов | ≤ 2,5 бар (выше при снижении точности) |
Диапазон температур выхлопных газов (рабочий) | < 930°С |
Диапазон температуры выхлопных газов (макс.) кратковременно | < 1030°C |
Температура шестигранника | < 600°С |
Температура провода и защитного рукава | < 250°С |
Температура разъема | < 140°С |
Диапазон температур хранения | от -40 до 100°C |
Макс. вибрация (стохастический пиковый уровень) | 300 м/с 2 |
Technical Specifications
Variations
LSU 4.9 with automotive connector | |
Connector | 1928.404.687 |
Mating connector | D261.205.356-01 |
Wire length L | 95.0 cm |
LSU 4.9 with motorsport connector | |
Соединитель | AS607-35PN |
Ответный соединитель | AS007-35SN | 20. 0 to 90.0 cm |
Mechanical Data
Weight w/o wire | 120 g | |
Thread | M18X1,5 | |
Размер гаечного ключа | 22 мм | |
Грунец | 9000 40118 9000 | 9010 40118 |
Electrical Data
Power supply H+ nominal | 7.5 V |
System supply voltage | 10.8 V to 16.5 V |
Мощность нагревателя в установившемся режиме | 7,5 Вт |
Частота управления нагревателем | ≥ 100 Гц 5 |
Nominal resistance of Nernst cell | 300 Ohm |
Max current load for Nernst cell | 250 µA |
