Маркировка и обозначение автомобильных ламп

Обозначения автомобильных ламп

Чтобы правильно подобрать и купить автомобильную лампу, необходимо расфифровать ее обозначения и точно знать:

  • цоколь лампы
  • ее напряжение (измеряется в вольтах В, V)
  • мощность автолампы (Вт, W)

Знания только типа лампы (международного обозначения) для правильного подбора светового прибора бывает не достаточно. Например, к типу h5 12V 60/55W относится сразу две лампы:





лампа тина h5.цоколь P45t          лампа типа h5 цоколь P43t



Например,  для ламп ближнего света в ВАЗ 2110 характерны такие параметры: цокль P14,5s, напряжение -12 В, мощность — 55Вт. Тип лампы Н1.
Мощность ламп может быть стандартная, заданная изготовителем авто, (в данном случае это 55W и повышенная — 100W). Лампы поышенной мощности светят ярче, но и сгорают быстрее, дают дополнительную нагрузку на электроузлы транспортного средства. Поэтому, часто рекомендуют покупать лампы стандартной мощности, но повышеной светоотдачи.

Наши специалисты помогут сформировать заказ автоламп исходя из приоритетных для оптового покупателя параметров:
цена автоламп, срок службы, популярность моделей (наиболее «ходовые» и редко спрашиваемые виды ламп).

Наши специалисты помогут сформировать заказ автоламп исходя из приоритетных для оптового покупателя параметров:
цена автоламп, срок службы, популярность моделей (наиболее «ходовые» и редко спрашиваемые виды ламп).



Что означают цифры и буквы в обозначении  лампы. Структура маркировки автомобильной лампы:

Российская схема обозначения - АХХ-Х-Х(Х), где первые 1-3 знака буквы, например: АКГ12-60+55 или А24-1, где,

  • А — автомобильная;
  • КГ — кварцевая галогенная;
  • МН — миниатюрная;
  • С — софитная;

так, АКГ -  автомобильная кварцево галогенная лампа, а АМН — автомобильная миниатюрная лампа

Буквенные коды международных обозачений:

  • H — halogen, галогенная лампа;
  • Т  —  миниатюрная цокольная лампа, цоколь выполнен совместно с колбой, диаметр 5/8 дюйма (T4W)
  • R – лампа с металлическим цоколем 15 мм и колбой в 19 мм. (R 5W)
  • R2 — металлический цоколь, диамтер колбы 40 мм. (Фарные лампы накаливания)
  • P —  металлический цоколь 15-мм, диаметром колбы до 26,5 мм. (P21W)
  • SV (С) – софитная лампа, цоколь - с двух сторон, Как правило, применяется для подсветки салона, подсветки номерного знака. (С5W SV8,5  - диаметр цоколя 8,5 мм)
  • BА — лампа штифтового типа, в которой каждый штифт расположен симметрично относительно других.
  • BAY – штифтовая лампа, в которой  один из штифтов смещен по высоте.
  • BAZ – штифтовая лампа со смещенным штифтом по высоте и радиусу.
  • W – стеклянный цоколь (W5W)
  • Y - стоящая за первым символом, означает оранжевый цвет колбы (PY21W)

далее указывается номинальное напряжение в вольтах (В, V) : 6; 12; 24;

  • номинальная мощность, Вт,W : 1; 1,2; 2; 3; 4; 5; 10; 21; 40; 50; 55; 60; 70; 100; 110 (при наличии двух нитей накала мощность указывается для каждой нити накала через дробь)
  • последняя цифра - отличительная особенность от базовой модели (1-3)

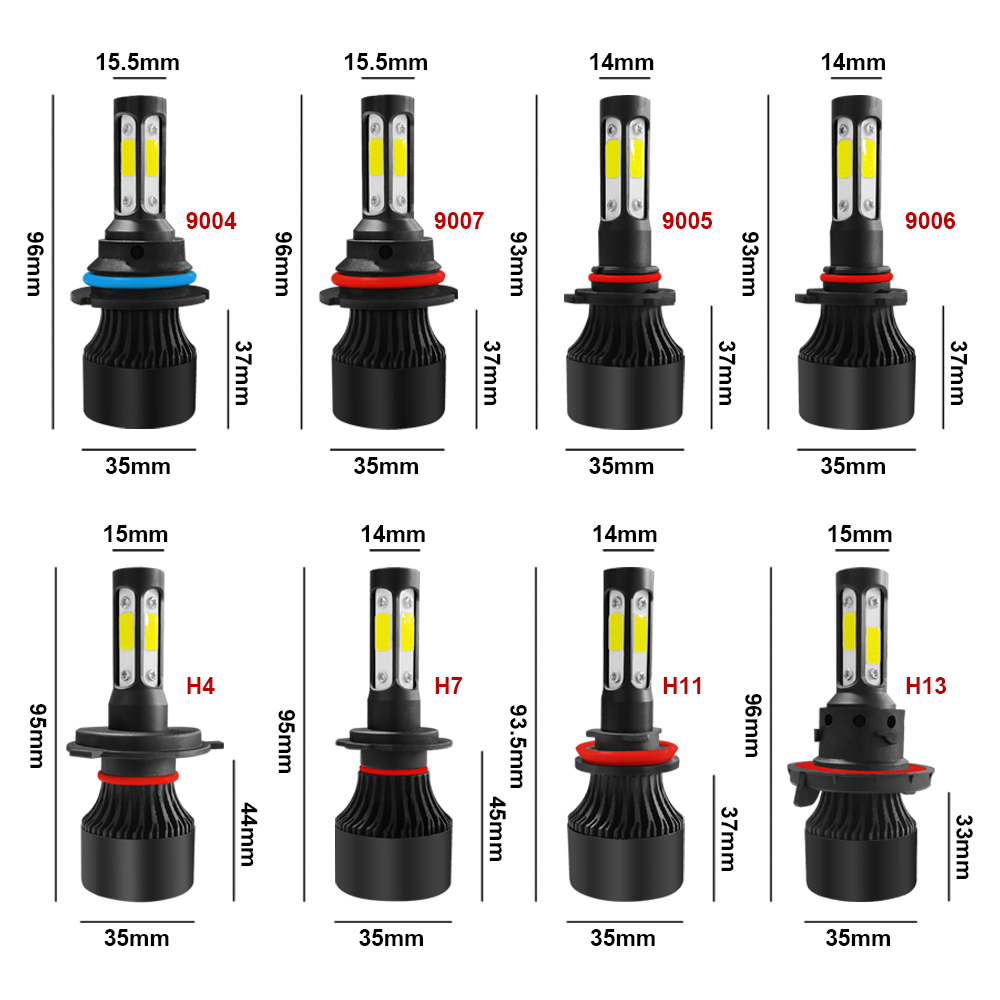

Цоколи светодиодных ламп для авто, типы, виды, обозначение

Подробная таблица по типам и видам

Обозначения в таблице представлены в двух форматах. Новом международном и старом обозначении автомобильных ламп. Дополнительное изображение поможет идентифицировать лампу.

* На первый взгляд абсолютно идентичны лампы H8, H9, h20, h21, h22 и h23, но это не так!

  1. потребляемая мощность у всех этих ламп разная, что говорит о различных требованиях к проводке автомобиля. Так, например, для лампы h21 потребуются более толстые провода, т.к. ее номинальная мощность 55W, а максимальная порядка 62W. Если вместо H8 Вы установите лампы h21, то это может привести к сгоранию предохранителя или в крайнем случае, к возгоранию электропроводки автомобиля, что недопустимо;
  2. производители автомобильных ламп позаботились и выполнили цоколя этих ламп с небольшими отличиями. У каждой из этих ламп есть три «усика», дак вот выполнены они с небольшими отличиями, чтобы потребитель не смог установить одну лампу в замен другой и подверг свой автомобиль и себя опастности;
  3. и наконец последняя причина это разъем, как видно на фото, разъем у данных ламп разный, что также не позволит установить одну лампу вместо другой.

Цоколи ламп W5W, WY5W, W16W одинаковые, но диаметр самой лампы W16W намного больше, поэтому она может подойти не во все гнезда W5W. W5W, соответственно подойдет вместо любой W16W.

Взаимозаменяемы цоколи ламп P21W, R5W, R10W, RY10W.

Типы цоколей автомобильных ламп.

В зависимости от количества контактов у цоколя лампы добавляется соответствующая буква.

s — один контактd — два контактаt — три контактаq — четыре контактаp — пять контактов

А – лампа автомобильная.АМН – лампа автомобильная миниатюрная.АС – софитная лампа автомобильная.АКГ – кварцевая галогенная автомобильная лампа.Т — лампа цокольная миниатюрная. Цоколь выполнен совместно с колбой. Пример обозначения для примера (T5 4W) – лампа диаметром 5/8 дюйма, мощность 4 ватта.

R – лампа с металлическим цоколем 15 мм и колбой в 19 мм. Обозначение для примера (R 5W) – мощность 5 ватт.R2 — Диамтр колбы порядка 40 мм. Лампы накаливания применяемые в советское время для дальнего и ближнего света. На настоящий момент почти не используются.

P — лампа с 15-мм цоколем и диаметром колбы до 26,5мм. Обозначение для примера (P21W) – мощность 21 ватт.SV (С) – софитная лампа (с двух сторон расположен цоколь). Как правило, применяется для подсветки салона, подсветки номерного знака. Обозначение для примера SV8,5 5w– лампа имеет диаметр цоколя 8,5 мм, мощность 5 ватт.

Может обозначаться как С5W.ВА — лампа штифтового типа, в которой каждый штифт расположен симметрично относительно других.BAY – штифтовая лампа, в которой один из штифтов смещен по высоте.BAZ – штифтовая лампа со смещенным штифтом по высоте и радиусу.

Буква «Y» в названии обозначает, что цвет лампы — желтый (yellow).

Обозначение «/4W», «/5W» и «/7W» показывает, что лампа имеет 2 нити накаливания (в светодиодных лампах — 2 режима работы: мягко/ярко). Цоколи ламп одинаковые. Разница в мощности: у ламп накаливания: 4W, 5W и 7W соответственно.

Цокольные лампы -T4W, P21W, P21/4W, P21/5W, R5W, R10W, RY10W для габаритов, поворотников, стоп-сигналов.

Безцокольные лампы — W16W, W21W, WY21W, W21/5W, P27W, P27/7W, T5.

Цоколи автомобильных ламп типы и обозначение. Картинки увеличиваются.

Цоколи по маркировке

Далее нужно подобрать лампу с подходящим цоколем. Чаще остальных встречается цоколь E27, его можно считать стандартным. Но производители светильников отходят от такого решения и используют другие виды.

Цоколи типа E, еще называют не иначе как «цоколь Эдисона». Они имеют резьбовое крепление и цифры, идущие следом, обозначают его диаметр. Как уже было сказано самый распространённый – это Е27, следом за ним идёт Е14 также известный, как «миньон». Такой малыш вы увидите в бра, настольных лампах и т.д.

Каждый кто сталкивался с подвесным потолком и точечными источниками света, наверняка видел лампочки без резьбы – со штырьками. Семейство «G» имеет в качестве контактных выводов штырьки, цифра, которая указывается после буквы – это расстояние в миллиметрах между ними.

Например, довольно популярный разъем для галогенных ламп – G5 имеет между выводами 5 миллиметров, а люминесцентные трубчатые лампочки имеют между своими контактами 13 миллиметров и цоколь называется G13 и те, и другие активно вытесняются представителями светодиодного освещения.

Название может содержать более чем одну букву. Например, стартер люминесцентной лампы имеет утолщение на концах, при расстоянии 10 мм между контактами. Такая модификация носит имя GU10, существуют и лампы с таким креплением.

Выше приведены самые распространённые типы цоколей. Существует много редких вариаций цоколей, мы указали те, что вы встречаете в повседневной жизни.

Имеют два типа маркировки, международное и европейское. Сейчас переходят на первое обозначение автолампочек, иначе возникает достаточно большая путаница с маркировкой.

Итоги

Чтобы не ошибиться в выборе ламп и приобрести качественный, долговечный и безопасный продукт, вам необходимо разобраться в расшифровке характеристик светодиодных ламп. Иначе есть шанс купить не совсем то, что вам нужно.

Обратите внимание на индекс цветопередачи, а также коэффициент пульсаций, последний можно пронаблюдать с помощью камеры смартфона. В противном случае вы будете уставать от некачественного света и не сможете работать продуктивно.

Есть еще одна система обозначения цоколей автомобильных ламп, но она используется реже и будет описана отдельно. При выборе уделите внимание конструкции и комплектующим, как правило одна модель выпускается в разных модификациях. Мои обзоры и реальные характеристики можно применять в пределах назначения.

Индекс цветопередачи источника света

Параметр, который является одним и наиболее важных, он влияет на восприятие цветов. Не путайте индекс цветопередачи и цветовую температуру это совершенно разные понятия.

Дело в том, что при одинаковой цветовой температуре один и тот же предмет, а вернее его цвет, может выглядеть совершенно по-разному. Это особо критично для фотографов, художников, видео-операторов.

За эталон цветопередачи принимается солнечный свет, при котором этот параметр равняется 100, лампы накаливания – 90, а хорошие LED имеют более 80. Величина относительная и безразмерная. На коробке от источника света обозначается, как «Ra». Ниже приведен пример как выглядят цвета при разных Ra.

Цветовая температура

Температуру света проще всего разделить на:

  • Холодный;
  • нейтральный;
  • тёплый.

Обозначается в градусах Кельвина, на упаковке вы можете встретить обозначение типа 4000К, что является нейтральным белым цветом. Подробнее о цветовой температуре светодиодных ламп.

От цветовой температуры зависит общая атмосфера помещения. Исследования показали, что теплый цвет большинство людей воспринимают более комфортным, тогда как холодный навевает рабочие или офисные мысли.

Другие параметры

Каждый источник света имеет свои особенности, но решающим в энергопотреблении является отношение светового потока к потребляемой мощности. Обозначение Лм/Вт характеризует сколько света излучает один Ватт вашей лампы.

Светодиоды, в зависимости от их качества, имеют от 80 Лм/Вт до 120. Такой разброс обусловлен исполнением, режимом работы, а также применяемыми светодиодами.

Для сравнения лампа накаливания имеет порядка 8-10 Лм/Вт, ДРЛ – 60, люминесцентная лампа – 50-70 Лм/Вт.

На упаковке указан срок службы. Для лампы накаливания это 1000 часов, а для светодиодной значение намного большее 30000 – 50000 часов. Однако производители не указывают при каких условиях источник света отработает такой срок. Эта характеристика нужна скорее для экономического расчёта выгоды от такой лампы. На неё влияет очень много факторов – от скачков напряжения, до температуры окружающей среды.

Маркировка фар под Ксенон, Галоген и Светодиоды: полная расшифровка ламп

Светотехника автомобиля играет большую роль в системе обеспечения безопасности, и особенно это касается фар головного освещения. Обычно эти световые приборы включают в себя ближний и дальний свет, иногда в блоки включены дневные ходовые огни (ДХО), противотуманные фары (ПТФ), а также габаритные огни и указатели поворотов. Всё это желательно учесть в цифробуквенной кодировке на их корпусах.

Содержание статьи:

Что можно узнать по маркировке фар

Необходимый минимум маркируемой информации обычно включает в себя:

  • свойства, тип и технологию применяемых ламп;
  • определение фары по характеру её применения;
  • уровень освещённости дороги, создаваемый прибором;
  • название страны, разрешившей применение данной фары и утвердившей её технические условия и сертификат соответствия предъявленному на испытания образцу;
  • дополнительные сведения, включающие особенности автомобилей, на которых данный световой прибор используется, дату выпуска и некоторые другие характеристики.

Не всегда маркировки унифицированы с каким-либо международным стандартом, но основная часть кодов примерно соответствует общепринятому набору аббревиатур.

Место расположения

Возможны два случая локации маркировки, на защитных стёклах оптики и на тыльной стороне пластикового корпуса фары.

Второй способ используется, когда предусмотрена возможности замены стёкол в ходе эксплуатации без выбраковки фары в сборе, хотя однозначности нет и в этом вопросе.

Иногда дополнительная информация наносится в виде наклеек. Это не так надёжно в случае возникновения юридической необходимости проверки соответствия фары установленным требованиям, тем более подделка подобных наклеек влечёт ответственность по закону.

Это интересно: Что такое шноркель на автомобиле

Последствия применения фар с отклонениями от сертификата могут быть достаточно тяжёлыми.

Расшифровка сокращений

Непосредственно читаемых надписей в маркировке практически нет. Содержатся только условные обозначения, требующие расшифровки по специальным таблицам и стандартам.

Например:

  • Место расположения прибора и направление его действия кодируется символами A, B, C, R и их сочетаниями вроде CR, C/R, где A означает головной или боковой свет, B – противотуманное освещение, C и R соответственно ближний и дальний свет, при совместном использовании — комбинированный прибор.
  • По типу применяемого излучателя различаются кодировки буквами H или D, означающие использования классических галогенных ламп или газоразрядных соответственно, поставленные перед основной маркировкой прибора.
  • Региональная маркировка имеет в своём составе букву E, иногда расшифровываемую как «европейский свет», то есть светораспределение одобренное в Европе. DOT или SAE для фар американского образца, имеющих иной по геометрии световой поток, и дополнительные символы, цифровые для точного указания региона (страны), их около сотни, а также местные или международные стандарты качества, которых данная страна придерживается, обычно общемировые ISO.
  • Обязательно маркируется сторона движения, принятая для данной фары, обычно стрелкой, указывающей вправо или влево, при этом американский стандарт, не предусматривающий ассиметрию светового пучка, такой стрелки не имеет или присутствуют обе сразу.
  • Далее указывается менее существенная информация, страна-изготовитель светового прибора, наличие линз и отражателей, применяемые материалы, класс по силе светового потока, углы наклона в процентах для нормального направления потока ближнего света, значок обязательной омологации типа.

Вся информация для расшифровки занимает значительный объём, что усложняется наличием внутренних стандартов у изготовителей. Наличие подобных уникальных маркировок может позволить судить о качестве фары и принадлежности её к одному из ведущих производителей.

Маркировка по типу ламп

Излучатели светового потока в фарах могут быть одного из следующих типов:

  • Обычные лампы накаливания, в настоящее время не применяющиеся;
  • Галогенные лампы, где нить накала работает в среде особых газов, резко сокращающих испарение материала в ходе работы и позволяющих ей работать с существенно большей подводимой мощностью длительное время без снижения характеристик;
  • Так называемый ксенон, то есть газоразрядные лампы, где источником света является не нить накала, а газовый разряд высокого напряжения, генерируемого специальным электронным блоком розжига, такие лампы позволяют ещё больше увеличить мощность светового потока;
  • Лампы, использующие твердотельные излучатели на основе светодиодов, наиболее современное техническое решение, позволяющее сформировать мощный световой поток при минимальном расходовании энергии, а также реализовать матричные источники света;
  • Лазерные лампы, где свет излучается люминесцентной пластиной, возбуждаемой потоком твердотельного лазера.

Все эти источники также маркируются на корпусах оптики, поскольку по требованиям безопасности в фаре может быть использована только та лампа, для которой она предназначена. Все попытки замены источника света на более мощный альтернативный, даже подходящий по установочным размерам, являются незаконными и опасными.

Расшифровка светодиодных фар

При расчёте светодиодных источников света на корпусе фары маркируются буквы LED, что означает Light-Emitting Diode, светоизлучающий диод.

При этом фара может быть параллельно промаркирована, как предназначенная под обычные галогенные лампочки, то есть HR, HC, HCR, что может вносить определённую путаницу.

Однако это совершенно разные световые приборы и ставить светодиодные лампы в галогенные фары недопустимо. Но это никак не регулируется в существующем техрегламенте, что позволяет рассматривать такие фары в спорных случаях как галогенные. Отличительная маркировка чётко определена только для ксенона.

Какая маркировка должна быть на фарах для ксенона

Газоразрядные излучатели, то есть ксенон, имеют вполне определённый тип отражателей и дефлекторов или линз, что отмечается буквой D в маркировке.

Например, DC, DR, DC/R, соответственно для фар ближнего света, дальнего и комбинированных. Взаимозаменяемости тут в отношении ламп нет и быть не может, все попытки установить ксенон в галогенные фары жёстко наказываются, поскольку ослепление встречных водителей ведёт к тяжёлым ДТП.

Зачем нужны наклейки для ксеноновых фар

Иногда наклейки вместо маркировок на стекле или пластиковом корпусе используют производители оптики. Но встречается такое достаточно редко, серьёзные изготовители наносят коды в процессе отливки деталей, так гораздо надёжней в случае судебных разбирательств.

Но иногда автомобили дорабатываются в процессе эксплуатации, и вместо галогенных ламп освещение дорабатывается под ксенон с изменениями оптических элементов, коммутации, вмешательством в электросхему и электронику автомобиля.

Читайте также: Как оцинковка кузова защищает автомобиль от коррозии

Все подобные действия требуют обязательной сертификации, в результате чего и появляется наклейка, свидетельствующая о легальности подобного тюнинга. Те же действия потребуются, если автомобиль, а значит и фары, предназначался для страны с иными стандартами, которые не совпадают с действующим транспортным регламентом.

Иногда подобные наклейки подделываются. Это преследуется по закону и достаточно легко вычисляется при инспекции автомобиля, что влечёт за собой запрет на эксплуатацию и наказание владельца.

Название лампочек на авто. Выбор видов автомобильных ламп и их маркировки

В современном автомобиле больше сотни лампочек. Из задачи различны, начиная от подсветки салона, панели приборов и до обеспечения видимости дороги в ночное время суток. В зависимости от этих целей, лампы также имеют различные габариты, электрические характеристики, присоединительный цоколь. Именно о цоколе автомобильных ламп мы и поговорим в данной статье.

Цоколь - конструктивный элемент лампы удерживающий ее в патроне, а также элемент передающий ток для питания лампы по своим контактам (площадки, лепестки, проволочные выводы). Также у цоколя существует и еще одна важная задача, это герметизация колбы лампы от внешней среды. Во многих автомобильных лампах, особенно лампах высокой мощности (ближнего и дальнего света, противотуманных) закачан газ. Цоколь должен обеспечивать герметичность на протяжении всего срока службы лампы, для того, чтобы исключить его выход из колбы. Кроме того, в обычных лампах накаливания находится вакуум, который также герметично изолирован от внешней среды цоколем.
С появление светодиодных ламп такая функция, как герметизация, стала рудиментом, но еще не все лампы и не во всех автомобилях избавились от классической лампы накаливания.
Типы и обозначение автомобильных ламп и цоколей
На заре автомобилестроения, обозначение ламп, применение цоколей было хаотично, каждый из производителей применял, как ему кажется лучшее. В итоге количество видов лампочек стремилось к бесконечности. На сегодняшний день, определяющим стандартом для производителей ламп в нашей стране является ГОСТ 2023-88. Конечно, и он не совершенен, так как прогресс не стоит, а ГОСТ 88 года, тем не менее большинство автомобильных ламп и цоколей в нем описаны.
В завистимости от количества контактов у цоколя лампы добавляется соответствующая буква
s - один контакт
d - два контакта
t - три контакта
q - четыре контакта
p - пять контактов

Типы цоколей автомобильных ламп

А – лампа автомобильная.
АМН – лампа автомобильная миниатюрная.
АС – софитная лампа автомобильная.
АКГ – кварцевая галогенная автомобильная лампа.
Т - лампа цокольная миниатюрная. Цоколь выполнен совместно с колбой. Пример обозначения для примера (T5 4W) – лампа диаметром 5/8 дюйма, мощность 4 ватта.
R – лампа с металлическим цоколем 15 мм и колбой в 19 мм. Обозначение для примера (R 5W) – мощность 5 ватт.
R2 - Диамтер колбы порядка 40 мм. Лампы накаливания применяемые в советское время для дальнего и ближнего света. На настоящий момент почти не используются.
P - лампа с 15-мм цоколем и диаметром колбы до 26,5мм. Обозначение для примера (P21W) – мощность 21 ватт..
SV (С) – софитная лампа (с двух сторон расположен цоколь). Как правило, применяется для подсветки салона, подсветки номерного знака. Обозначение для примера SV8,5 5w– лампа имеет диаметр цоколя 8,5 мм, мощность 5 ватт. Может обозначаться как С5W.
ВА - лампа штифтового типа, в которой каждый штифт расположен симметрично относительно других.
BAY – штифтовая лампа, в которой один из штифтов смещен по высоте.
BAZ – штифтовая лампа со смещенным штифтом по высоте и радиусу.
W – цоколь лампы выполнен совместно с колбой из стекла. Пример обозначения (W 2*4,6d 5W) – цоколь выполнен совместно с колбой из стекла, толщина цоколя 2 мм, ширина 4,6 мм, 2 контакта, мощность 5 ватт.

Обозначение ламп не по цоколю

Наиболее распространенные лампы галогенные могут иметь различный цоколь, но начинаться с одной буквы H, что значит галогенная. Также встречаются и цифровые значения, которые также указывают на уникальную форму и цоколь лампы, например 9145 (противотуманная лампа).

Обозначение ламп по свету свечения

Y – если буква стоит за первым символом, то эта лампа выполнена с оранжевым цветом колбы. Обозначение для примера (PY21W) - лампа с цоколем 15 мм, колбой 26,5 мм, с оранжевой колбой.
Далее приведен рисунок, по которому вы можете сопоставить описание приведенное выше, с внешним видом автомобильной лампы и цоколя

Цоколи ламп классифицируются по ГОСТ 2023-88.

Типы цоколей автомобильных ламп

А – лампа автомобильная.
АМН – лампа автомобильная миниатюрная.
АС – софитная лампа автомобильная.
АКГ – кварцевая галогенная автомобильная лампа.
Т - лампа цокольная миниатюрная. Цоколь выполнен совместно с колбой. Пример обозначения T5 4W – лампа диаметром 5/8 дюйма, мощность 4 ватта.
R – лампа с металлическим цоколем 15 мм и колбой в 19 мм. Обозначение для примера R 5W – мощность 5 ватт.
R2 - Диамтер колбы порядка 40 мм. Лампы накаливания применяемые в советское время для дальнего и ближнего света. На настоящий момент почти не используются.
P - лампа с 15-мм цоколем и диаметром колбы до 26,5мм. Обозначение для примера P21W – мощность 21 ватт.
SV (С) – софитная лампа, с расположенн

Справка - Типы автомобильных ламп и их применение. Цоколи ламп.

Цоколи ламп классифицируются по ГОСТ 2023-88.

Типы цоколей автомобильных ламп

А – лампа автомобильная.
АМН – лампа автомобильная миниатюрная.
АС – софитная лампа автомобильная.
АКГ – кварцевая галогенная автомобильная лампа.
Т — лампа цокольная миниатюрная. Цоколь выполнен совместно с колбой. Пример обозначения T5 4W – лампа диаметром 5/8 дюйма, мощность 4 ватта.
R – лампа с металлическим цоколем 15 мм и колбой в 19 мм. Обозначение для примера R 5W – мощность 5 ватт.
R2 — Диамтер колбы порядка 40 мм. Лампы накаливания применяемые в советское время для дальнего и ближнего света. На настоящий момент почти не используются.
P — лампа с 15-мм цоколем и диаметром колбы до 26,5мм. Обозначение для примера P21W – мощность 21 ватт.
SV (С) – софитная лампа, с расположенным с двух сторон цоколем. Как правило, применяется для подсветки салона, подсветки номерного знака. Обозначение для примера SV8,5 5w– лампа имеет диаметр цоколя 8,5 мм, мощность 5 ватт. Может обозначаться как С5W.
ВА — лампа штифтового типа, в которой каждый штифт расположен симметрично относительно других.
BAY – штифтовая лампа, в которой один из штифтов смещен по высоте.
BAZ – штифтовая лампа со смещенным штифтом по высоте и радиусу.
W – цоколь лампы выполнен совместно с колбой из стекла. Пример обозначения W 2*4,6d 5W – цоколь выполнен совместно с колбой из стекла, толщина цоколя 2 мм, ширина 4,6 мм, 2 контакта, мощность 5 ватт.

В завистимости от количества контактов у цоколя лампы, в маркировке присутствует следующая буква:

s — один контакт
d — два контакта
t — три контакта
q — четыре контакта
p — пять контактов

Обозначение ламп не по цоколю

Галогенные лампы обычно обозначаются буквой Н независимо от типа цоколя. Далее следуют цифры, указывающие на тип лампы и ее цоколя. Например, галогенная лампа противотуманной фары имеет маркировку Н9145.

Обозначение ламп по цвету свечения

Различаются также лампы с различным цветом стеклянной колбы.
Если после первого символа в обозначении лампы стоит буква Y -эта лампа имеет оранжевый цвет колбы. Обозначение для примера PY21W — лампа с цоколем 15 мм, колбой 26,5 мм, с оранжевой колбой.

На рисунке ниже показаны различные типы ламп и их применяемость.

Цоколевка автомобильных ламп.

лампа Н1 цоколь P14,5s
лампа Н2 цоколь Х511
лампа h4 цоколь PK22s
лампа h5 цоколь P43t
лампа Н7 цоколь PX26d
лампа Н11 цоколь PGJ19-2
лампа H8 цоколь PGJ19-1
лампа H9 цоколь PGJ19-5
лампа h22 цоколь PZ20d
лампа h20 цоколь PY20d
лампа HB3 цоколь P20d
лампа НВ4 цоколь P22d
лампа D1S цоколь PK32d-2
лампа D1R цоколь PK32d-3
лампа D2S цоколь P32d-2
лампа D2R цоколь P32d-3
лампа PY21W цоколь BAU15s
лампа P21W цоколь BA15s
лампа P21/4W цоколь BAZ15d
лампа P21/5W цоколь BAY15s
лампа R5W цоколь BA15s
лампа R10W цоколь BA15s
лампа T4W цоколь BA9s
лампа W5W цоколь W2.1x9.5d
лампа W3W цоколь W2.1x9.5d
лампа W2.3W цоколь W2x4.6d
лампа WY2.3W цоколь W2x4.6d
лампа WY5W цоколь W2.1x9.5d
лампа H6W цоколь BAX9s
лампа h31W цоколь BAY9s
лампа C5W цоколь SV8.5-8
лампа HB1 цоколь P29t
лампа HB5 цоколь PX29t
лампа WP21W цоколь WZ2. 5x16d
лампа P27W цоколь WZ2.5x16d
лампа C21W цоколь SV8.5-8
лампа W21W цоколь W3x16d
лампа W21/5W цоколь W3x16q
лампа W16W цоколь W2.1x9.5d
лампа WP21W цоколь WY2.5x16d
лампа PY27/7w цоколь WX2.5x16q



Какие лампы для автомобильных фар лучше в 2020 году?

О свете вспоминается во тьме. Интерес к автомобильной лампе возникает через несколько секунд после того как она сгорела. Мотивация выбора для замены — главное, чтобы горела. Однако не все так просто. Качество работы приборов освещения транспортного средства является одним из факторов, влияющих на безопасность дорожного движения. Причем настолько серьезным, что «Правила Европейской Экономической Комиссии ООН» № 37, регламентирующие базовые стандарты по безопасности средств автомобильного транспорта, посвящают требованиям к приборам освещения транспортных средств целый раздел и вводят специальную маркировку для автомобильных ламп, разрешенных к эксплуатации на территории ЕС.

Автомобильные лампы работают в особых условиях эксплуатации: резкие перепады температуры, вибрация узлов и агрегатов, тряска вызванная состоянием дорожного полотна. Эти и другие элементы воздействия оказали влияние на формирование конструктивных особенностей, данного вида компонентов комплектации транспортных средств.

Классификация автомобильных ламп

Автомобильные лампы состоят из трех основных частей

  • цоколя;
  • колбы;
  • спирали нагрева или элемента выполняющего ее функцию.

Маркировка, расположенная на цоколе, и иногда на колбе, является комплексной характеристикой каждой детали лампы. Знание значения основных символов маркировки необходимо для правильного выбора замены или подбора аналогов вышедшему из строя источнику освещения.

Классификация по виду цоколя

Наиболее распространенная модификация для использования в фарах головного освещения, в качестве источника излучения ближнего и дальнего света. Фланец – металлическое или пластмассовое основание для размещения колбы и крепления лампы в посадочном гнезде светового прибора.

Имеют цилиндрическую форму  цоколя. Штифты круглой формы размещаются на поверхности цоколя симметрично, для однонитевых ламп, или со  смещением, для ламп с двумя спиралями и цветных лампочек сигнала поворота. Такая конструкция цоколя обеспечивает простую замену и надежную плотность фиксации в посадочных гнездах. Самая старая и распространенная до настоящего времени модификация автомобильных ламп.

Маркировка: смещенные штифты встречаются P21/5W для двух нитевых ламп и PY21W с оранжевым окрасом колбы для сигнала поворота, лишая возможности поставить бесцветную лампочку.

Достоинства:

  • надежность;
  • простота;
  • стоимость.

Недостатки:

  • подверженность окислительным процессам;
  • сравнительно непродолжительный срок службы.

Софитные:

Применяются на плафонах внутреннего освещения и подсветке номерных знаков.

Достоинства:

  • особенности конструкции позволяют их размещать в приборах плоской в плоских приборах;
  • два цоколя обеспечивают большую контактность и устойчивость к неблагоприятным воздействиям.

Недостатки:

  • ограниченная функциональность из-за конструктивных особенностей.

  • Без цокольные

Цоколем для этих источников освещения служит корпус стеклянной колбы. Изначально проектировались как лампы приборной панели, но благодаря отличной функциональности, со временем расползлись по всему автомобилю, вытесняя лампы других типов.

Достоинства:

  • компактные габариты;
  • длительный срок службы, обеспечиваемый отсутствием окислительных процессов на поверхности цоколя.

Недостатки:

  • ограниченная функциональность, связанная с диапазоном мощности, от 1 Вт до 21 Вт.

По принципу действия

Возникновение перечисленных ниже разновидностей источников света в свое время явилось настоящей технической революцией в мировом автомобилестроении. В борьбе за усиление яркости света инженеры автомобилестроители столкнулись с проблемой энергообеспечения, обычные лампы освещения расходовали ее слишком много, уменьшая ресурс агрегатов, и увеличивая расход топлива. В результате инновационного подхода, появилась линейка автомобильных ламп с совершенно новым принципом действия.

Галогенные лампы

Отличаются от предшественников тем, что внутрь колбы закачивается инертный газ, спираль, находящаяся в такой среде раскаляется до более высокой температуры, что позволяет достичь высокой яркости свечения, при сравнительно небольшом энергопотреблении. История возникновения молельного ряда начинается с модели H7. Отличаются более ярким, концентрированным и плотным пучком света. Развитие технология получила в моделях H8,H9,h21, мощность и яркость позволяет использовать их в транспортных средствах укомплектованных компактными приборами освещения.

Достоинства:

  • доступная цена.

Недостатки:

  • непродолжительный срок службы;
  • очень высокая рабочая температура позволяет использовать только на транспортных средствах, оборудованных специальными оптическими приборами.

Лучшие галогенные лампы ближнего света — BOSCH h5 Gigalight +120

Ксеноновый эффект, гарантированный производителем означает более яркий свет + 50% по сравнению с аналогами других производителей, близкий по спектру к дневному освещению.

BOSCH h5 Gigalight +120

Достоинства:

  • стоимость;
  • более продолжительный срок службы, чем у других представителей ценового сегмента.

     Недостатки:

  • для данной ценовой категории отсутствуют.

Лучшие галогенные лампы дальнего света — Philips H7 3700K White Vision

Колбы изготовлены из запатентованного производителем кварцевого стекла, выдерживающего гораздо большее давление закачанного внутрь газа. Результатом являются: максимальная яркость для данного типа источников света и оптимальный спектр, вызывающий минимальное ослепление водителей встречного транспорта.

Philips H7 3700K White Vision

Достоинства:

  • яркость;
  • продолжительный срок службы.

Недостатки:

Лучшие галогенные лампы ближнего и дальнего света — Philips h2 3250K Vision Plus

Время реакции водителя — важнейший фактор в предотвращении дорожных происшествий. Вряд ли возможно повлиять на индивидуальную скорость реакции, но заранее предупредить вполне. Лампа Philips h2 3250K Vision Plus прекрасно справляется с этой задачей. Яркость света в 1.6 раза превышает аналоги, удлиняя зону освещения на 25 м.

Philips h2 3250K Vision Plus

Достоинства:

  • отличные данные светового потока;
  • длительный срок эксплуатации.

Недостатки:

Газоразрядные (ксеноновые) лампы

Название позаимствовали от одноименного газа закачиваемого внутрь колб первых моделей. Несмотря на внешнее сходство с галогенными, принцип действия у ксеноновых ламп совершенно другой. Источником света является находящийся под давлением и разогретый до определенной температуры газ. Физика процесса: электрический ток вызывает дуговой разряд между двумя электродами, газовая среда, разогревшись до определенной температуры, начинает светиться.

Достоинства:

  • Яркость свечения ксенона на 100-200% превышает галоген.

Недостатки:

  • Температура необходимая для обеспечения максимальной яркости возникает спустя некоторое время;
  • Необходимость специального оборудования для запуска процесса свечения.

Законодателем моды на ксеноновые лампы является Philips, в конце 90-х наладивший их выпуск для некоторых марок европейских автомобилей. Необходимо знать, что с тех пор сохранились две модификации ксеноновых фар:

  • D2S – оборудованы линзой;
  • D2R – оборудованы отражателем.
Маркировка ксеноновых ламп по группам
  • ксенон для цоколей h2-h37 HB3-HB5 могут устанавливаться в оптические приборы транспортных средств, предназначенных для галогеновых ламп;
  • биксенон, с обозначением h5M; HB1M; h23M и некоторые другие включающие в маркировку литеру М также могут заменять галоген Н4, дальнего и ближнего света;
  • ксенон D1S,D1R-D4S,D4R, модели с которыми автомобили сходят с контейнера, не являются взаимозаменяемыми.

Лучшие ксеноновые лампы для ближнего света — Clearlinght Xenon Premium +150%

Ночь превратилась в день, это не когда «белые ночи», а впечатление после установки этого ксенона. Увеличенная в 1.5 раза яркость свечения, удлиняет световой конус на 50 м. Спектральный состав излучения очень комфортен для зрения и не утомляет при длительной езде в темное время суток. Рекомендуется к установке на транспортные средства, эксплуатирующиеся преимущественно в темное время суток.

Clearlinght Xenon Premium +150%

Достоинства:

  • яркость;
  • дальность;
  • двухлетняя гарантия.

Недостатки:

Лучшие ксеноновые лампы для дальнего света — Philips X-Treme Vision +50%

И без того одна из самых ярких ламп дальнего света, выпущенная в виде модели =50%, осталась вне конкуренции. Луч белоснежного цвета, протяженный, яркий, насыщенный и однородный.

Philips X-Treme Vision +50%

Достоинства:

  • высокая эффективность в темноте и в сумерках.

Недостатки:

  • недостаточная видимость в плохих погодных условиях.

Лучшие ксеноновые лампы для ближнего и дальнего света — Philips Blue Vision

К универсальным лампам особые требования, и Philips Blue Vision им соответствует как нельзя лучше. Белоснежный пучок света с легким голубоватым оттенком не просто освещает пространство, а кажется, делает его немного чище. Ну и конечно присутствует, характерная для данного производителя однородность светового потока и в ближнем и в дальнем режиме.

Светодиодные лампы

Прежде чем перекочевать в автомобильные фары светоиды, как источник света, прошли длительный путь развития и совершенствования в компьютерах, телевизорах и телефонах. В начале пути использовались, как внутри салонные, для подсветки приборной панели, кнопок и дисплеев. А после компактность и яркость обеспечила им место и среди источников головного света и задних фонарей. Статистика утверждает: использование светодиодов в задних сигнализаторах торможения, на 30% увеличивает скорость реакции водителя двигающегося вслед транспортного средства.

Светодиодные лампы оборудованы различными цоколями, позволяющими устанавливать их на ксеноновые и галогеновые модели фар. Но приобретая  LED лампы, необходимо учитывать, что светодиод может продемонстрировать свои преимущества только на определенной оптике.

Philips Blue Vision

Достоинства:

  • мгновенный разогрев и достижение максимальной яркости;
  • низкая температура свечения;
  • самый высокий коэффициент использования потребляемой энергии;
  • длина зоны освещения 300 м.

Недостатки:

  • более высокая стоимость, чем у галогенных и ксеноновых аналогов.

Лучшие светодиодные лампы для ближнего света — Clearliqht H7

Clearliqht H7 -2800 люменов яркости светового потока говорят сами за себя, при этом никакой светотеневой границы (один из факторов ослепления встречного транспорта).

Clearliqht H7

Достоинства:

  • отличная яркость и протяженность луча;

Недостатки:

  • не обнаружено

Лучшие светодиодные лампы для дальнего света — Optima LED i-ZOOM

Optima LED i-ZOOM, отличная LED лампа с ярким светом, компактным радиатором, не требующем переделки задней крышки фары, оригинальным дизайном светодиодов в виде нити накала галогенной лампы.

Optima LED i-ZOOM

Достоинства:

  • возможность использования в грузовом, легковом транспорте, спецтехнике и мотоциклах.

Недостатки:

Перечисленные выше лампы можно комбинировать, устанавливая на ближний свет одну модификацию, а на дальний другую.

Противотуманные лампы

Непредвиденное изменение дорожной обстановки — одна из самых частых причин ДТП. Погодные условия справедливо относятся к данной категории, а туман особенно опасен, поскольку лишает водителя драгоценных секунд, необходимых для принятия решения и соответствующей  реакции. Противотуманные фары, призванные нивелировать такие ситуации должны соответствовать следующим требованиям:

  • параметры светового луча не должны создавать водно-воздушную стену, маскирующую световой поток;
  • характеристики яркости, дальности и цвета светового потока, должны обеспечивать его проникновение сквозь водно-воздушную подушку тумана, поглощающую обычное световое излучение.

Лидеры по производству «противотуманок»:Hella, Osram, PIAA, Wesem Morimoto.

  • Hella, Osra — обе фирмы из Германии и обе с более чем столетней историей, имеют производства по всему миру;.
  • PIAA, японская фирма – мировой лидер по выпуску галогеновых ламп;
  • Wesem, польская фирма, созданная в середине прошлого века;
  • Morimoto, несмотря на японское звучание, фирма американская, производство находится в Китае, но качество продукции весьма приличное.

Лучшие противотуманные фары PIAA 50XT

PIAA 50XT – прямоугольной формы рефлекторная модель, крепление к корпусу автомобиля производится с помощью стационарного кронштейна, входящего в комплектацию. Простая регулировка луча с фиксацией обычным болтом М8.

Хорошая гидроизоляция достигается резиновыми уплотнителями ввода питания и герметизацией защитного стекла. В наборе прилагается ремкомплект и запасные лампы. Световое пятно характеризуется широким охватом и длиной 25-30 м.

фары PIAA 50XT

Достоинства:

  • Быстрая и удобная замена лампы не требующая регулировки;
  • Возможность использовать лампы с практически всеми модификациями цоколя;
  • Хорошее проникновение луча сквозь водно-воздушную подушку.

Недостатки:

  • Высокая стоимость.

Лазерные фары

Принцип действия этого инновационного прибора следующий: лазерный луч при прохождении через фосфорный газ создает очень яркое свечение, которое отражаясь от линзы, равномерно рассеивается, не создавая пучка. Экспериментальные испытания показали — лазерные фары освещают магистраль на расстояние 600 м, совершенно не ослепляя встречный транспорт. К сожалению, лазерных ламп, пока не существует, только фары для перспективных автомобилей. Данный раздел предназначен для ознакомления.

При выборе лампы для любого источника света, необходимо учитывать достаточно много нюансов. Прежде чем поставить новомодное изделие, нужно убедиться, что оно не расплавит оптику автомобиля. Если имеется сгоревший образец, можно подобрать лампочку по аналогу. При заказе через интернет, придется тщательно изучить и заполнить маркировку. Приобретая изделие, также важно внимательно читать маркировку. Нестандартная маркировка или ее отсутствие может свидетельствовать о контрафактной продукции.

Лучшая цена на автомобильные ручные лампы - Отличные предложения на ручные автомобильные лампы от мировых продавцов ручных фонарей

Отличные новости !!! Вы попали в нужное место для ручной лампы. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как эта лучшая автомобильная ручная лампа скоро станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили автомобильный ручной фонарь на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в переносе автомобильной лампы и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести hand lamp по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

LAMP - firmowe arwki samochodowe

Prosimy zapozna si z ofert naszego sklepu internetowego jako Go lub wej w Moje konto aby zalogowa si lub zaoy nowe konto, ktre uatwie status zakupywi status

Oferujemy arwki samochodowe do wszystkich marek samochodw europejskich i amerykaskich wersjach standardowych i rajdowych, wykonaniu o podwyszonej wytrzymaoci na wstrzsy (Heavy Duty: Life), przedu Treme Vision, Megalight Ultra, Range Power), zmienionej powiacie (Cool Blue Intense, WhiteVision, Sportlight, Range Power Blue)
Предлагайте продукты с европейскими стандартами ECE R37, или с американскими стандартами SAE / DOT.

Zalogowani Klienci maj moliwo zapoznania si i skorzystania ze wszystkich promocji, ktre aktualnie obowizuj.

Dla uatwienia wyszukiwania arwki zostay pogrupowane na kategorie zgodnie z ich przeznaczeniem. Jeeli jednak poruszanie po sklepie sprawia Pastwu trudno - zapraszamy do skorzystania ze specjalnego PRZEWODNIKA i KATALOGU TRZONKW z pomoc ktrych bardzo szybko wyszukacie interesujce Was arwki.

>>> PRZEWODNIK GRAFICZNY ARWEK SAMOCHODOWYCH <<< >>> КАТАЛОГ TRZONKW ARWEK SAMOCHODOWYCH <<<

W celu realizacji usug strony sklepu internetowego korzystaj z plikw cookies .Korzystanie z witryny bez zmiany ustawie dotyczcych cookies oznacza, e bd one zamieszczane w Pastwa urzdzeniu kocowym. Moecie Pastwo dokona w dowolnym czasie zmiany ustawie dotyczcych cookies. Korzystajc ze stron sklepu wyraaj Pastwo zgod na uywanie cookie, zgodnie z aktualnymi ustawieniami przegldarki.
Wicej szczegw o Polityce Cookies w informacjach na stronie BEZPIECZESTWO TRANSAKCJI

__________________________________________________________________________________________________________

CASP Авто

Последние новости

Мы инвестировали в широкий спектр технологий, которые позволяют нам специализироваться на производстве запчастей для вторичного рынка высшего качества. Мы также работаем над улучшением наших методов контроля качества, таких как сертификаты E-mark, TS-16949, ISO, 3C, чтобы мы могли продолжать предоставлять нашим клиентам качественную и надежную продукцию на неопределенный срок.

В основном мы специализируемся на производстве автомобильных ламп послепродажного обслуживания для японских, корейских и некоторых американских автомобилей, а также производим множество пластиковых деталей, таких как воздушные баки , бачки омывателя, запасные баки, кожух противотуманных фар, брызговики, вентилятор, кожух вентилятора, бамперы. , кронштейны, решетки и тд.Тем временем мы ищем возможности для расширения нашего бизнеса по всему миру. Мы приветствуем любые возможности OEM или совместную разработку любого продукта.

Мы продолжаем разрабатывать автомобильные лампы / смешанные детали для таких автомобилей, как:

Королла 2011

Hiace 2011

RJ Cruiser 2011

Hilux Vigo 2012

Аурион 2012

Камри 2012

Лэндкрузер 2012

Прадо 2012

Innova 2012

Ярис 2013

Fortuner 2012

Тида 2011

Altima 2011

Максима 2011

Патруль 2011

X-Trail 2011

Солнечный 2012

Qashiqai 2012

L200 Тритон 2011

L300 2010

Cerato 2011

Carens 2010

Подстаканник BB20

Лексус 2011

Приус 2011

I20 2011

Урван 2013

Elentra 2012

Акцент 2012

Соната 2012

Для получения полного списка наших продуктов, пожалуйста, свяжитесь с нами напрямую по адресу. Спасибо.

Купить запчасти Toyota Performance. Вашу Toyota действительно можно улучшить с помощью запчастей или нестандартных деталей Performance. OEM-завод Toyota Parts 2014 вторичные запчасти автозапчасти nissan aftermarket 2014 автозапчасти toyota aftermarket 2014 mitsubishi lancer 2012 производитель автозапчасти лучшее соотношение цены и качества запасные части nissan altima автозапчасти международный TS16949 производитель Китай запчасти и аксессуары toyota aftermarket grand vitara вторичный рынок китай автомобильные лампы hiece 2015 производитель китай автомобильная лампа maxima aftermarket hilux 2015 послепродажное обслуживание тойота kia aftermarket авто лампа elentra 2012 автомобильная лампа улучшенная автомобильная лампа accent 2014 послепродажного качества OEM заводские запчасти Toyota или запасные части автозапчасти nissan aftermarket автозапчасти касп авто китай автозапчасти автозапчасти toyota aftermarket casp auto китай автозапчасти camry 2015 производитель автомобильных ламп mitsubishi 2015 автозапчасти elentra 2015 воздушные баки и решетка toyota corolla 2012 завод

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
