Маховик в автомобиле это: Что такое маховик?

Содержание

Что такое маховик?

Посмотреть маховик в каталоге «АВТОмаркет Интерком»

Итак, маховик – это это колесо, которое вращается, и накапливает кинетическую энергию. Спешим заметить, что маховики используются не только в изготовлении автомобиля, но и во многих других отраслях промышленного производства. К примеру, был использован ранее принцип работы в изготовлении ветряной мельницы и гончарного круга.

 Строение маховика в машине можно найти на той же стороне, где находится коленвал (коленчатого вала) в моторе, укреплен он весьма прочно, несколькими болтами. Внешне это большой металлический круг с «венцом» сверху. «Венец маховика» - это особое зубчатое колесо, которое устанавливается на маховик в спеуиально разогретом для этого состоянии. Затем, маховик должен остыть после и в результате у нас будут 2 детали почти неотделяемые. Своими словами, маховик становится схож на одну большую металлическую шестерню.

 Изготавливают маховик из весьма прочного, но не ломкого металла, который способен выдержать значительные нагрузки.

Существует две цели, которые выполняет маховик:



Первое. После того как вы завели машину, стартер начнет своей малой шестерней раскручивать большую шестерню маховика. Маховик соединен к коленчатому валу, который приводит в движение поршни двигателя. Поршни будут сдавливать топливо, будет подаваться искра и ваша машина заведется. Таким образом, маховик - это важнейшая часть при запуске двигателя. Без него пришлось бы прокручивать двигатель вручную как в далекие былые времена, «кривым стартером», как называли его водители прошлого века, загнутый ключ который вставлялся в двигатель и выполнял функцию маховика. Но существует еще одна функция маховика.

 Второе. Маховик, должен бороться с сторонней энергией двигателя, то есть он гасит колебания двигателя, которые пошли бы в кузов. В результате, наш с вами двигатель функционирует нормально, без излишних детонации (колебаний двигателя). Вообще то колебания двигателя существуют, но они не такие значительные. А если это современный импортный автомобиль, то его может быть вовсе не слышно. О его работе можно судить только по

некоторым приборам, что говорит о сбалансированной работе деталей.

 Маховик можно купить в сети магазинов «АВТОмаркет Интерком» или заказать через интернет-магазин на нашем сайте. Также у нас функционируют в некоторых городах пункты выдачи товара.

Что такое маховик двигателя, для чего он используется в автомобиле?

Маховик представляет собой деталь двигателя, которая служит для регулировки поступления энергии. Он накапливает энергию, когда ее поступает больше, нежели используется машиной, и отдает, когда ее потребление превышает поступление.

Маховик двигателя в автомобиле – что это

Для чего в машине нужен маховик:

• Запускает двигатель;

• Соединяет двигатель с трансмиссией;

• Передает крутящий момент от двигателя к коробке передач;

• Стабилизирует вращение коленвала двигателя.

По внешним признакам маховик представляет собой большой металлический диск с зубчатым венцом по краю. После поворота ключа зажигания стартер входит в зацеп с венцом маховика, поворачивая его, а тот, в свою очередь, вращает коленчатый вал, который приводит в движение сам автомобиль.

Виды маховиков, и где они используются

По своей конструкции маховики бывают трех видов: сплошные, двухмассовые и облегченные.

Сплошной или обычный

Сплошной маховик является самым простым в конструкции и состоит из чугунного диска, покрытого по краю стальным венцом. Его простота говорит о первоначальности использования в автомобилях. Преимущество данного вида маховика – в цене и количестве возможных поломок, что напрямую зависит от простоты конструкции.

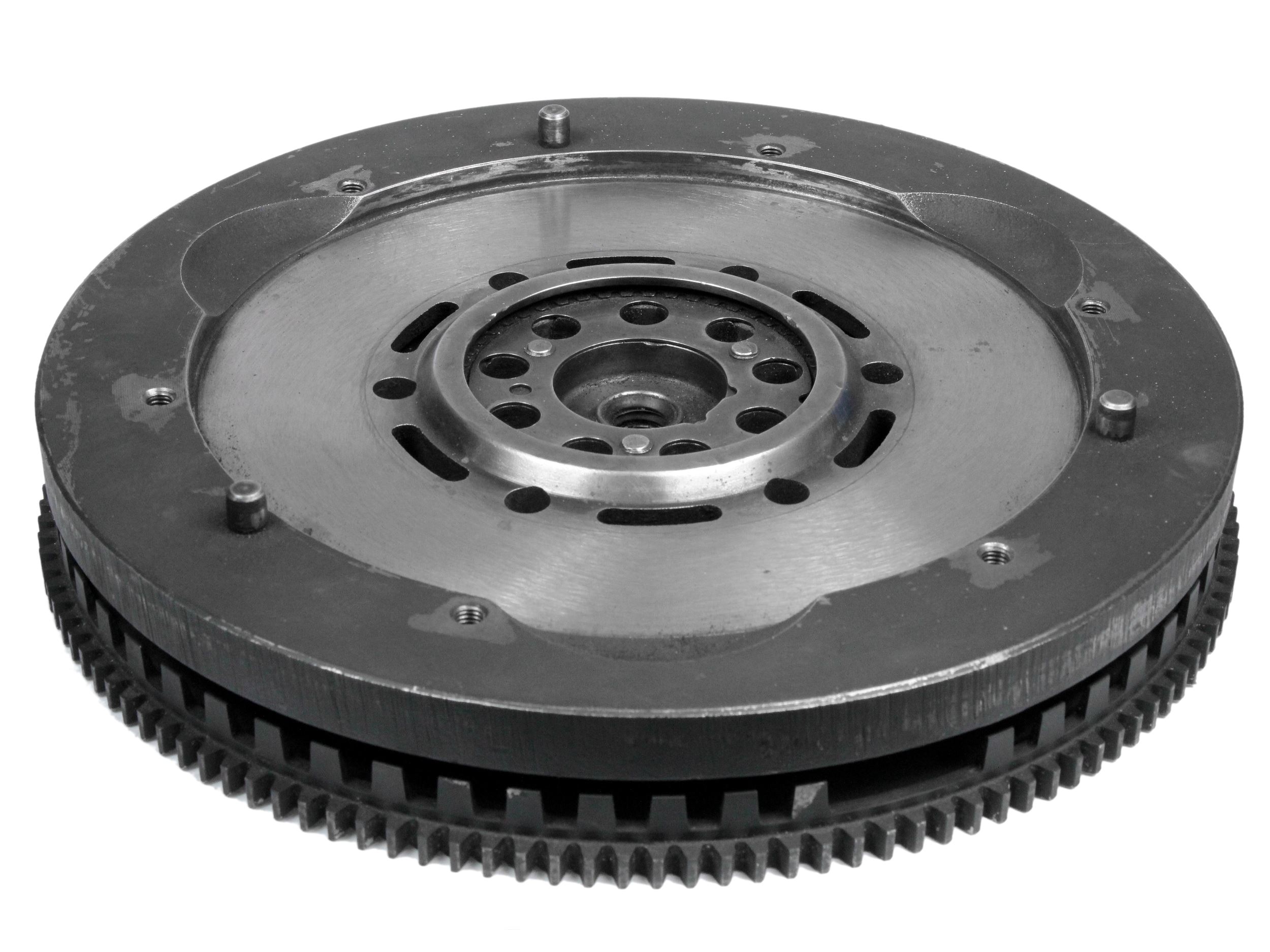

Двухмассовый

Двухмассовый или демпферный маховик имеет более сложную конструкцию и используется в современных автомобилях. Он служит не только для борьбы с вибрацией, но и для гашения крутильных колебаний коленвала.

Облегченный

Облегченный маховик – диск с неоднородным распределением массы, что облегчает его на 1,5 кг.

Масса маховика перераспределяется от центра к краям, что дает возможность уменьшить инерцию. Данный маховик используется на дорогих автомобилях с автоматической коробкой переключения передач. Его использование повышает отдачу двигателя примерно на 5%. Облегчение маховика компенсируется весом вращающихся деталей, которые прикреплены к нему.

Устройство и принцип работы маховиков

Устройство обычного маховика очень простое. Это диск диаметром приблизительно 30-40 см с зубчатым краем. С помощью зубьев он входит в зацепление с валом стартера и раскручивает коленвал двигателя при запуске автомобиля. Маховик находится между коленвалом двигателя и корзиной сцепления, к которой он прикреплен болтами.

Что такое маховик и как он работает, рассмотрим на принципе работы игрушечной юлы. Юлу раскручивают рукой, а маховик раскручивается коленчатым валом автомобиля. Раскрутив волчок, мы видим, что без дополнительного вмешательства он вращается еще длительное время – это и есть тот запас энергии. Но если у юлы она растрачивается впустую, то маховик отдает ее обратно и помогает раскручивать коленчатый вал.

Рассмотрим, что такое двухмассовый маховик и каково его назначение. Этот вид маховика состоит из двух дисков, которые соединены с помощью пружинно-демпферной системы. В основу его работы положен ступенчатый принцип. С помощью мягких пружин первой ступени осуществляется запуск и включение двигателя. Благодаря демпфированию крутильных колебаний обеспечивается движение автомобиля. Данный процесс осуществляется с помощью жёстких пружин второй ступени. Дополнительными функциями двухмассового маховика являются поглощение вибраций и шумов, плавное переключение передач, уменьшение износа синхронизаторов, уменьшение нагрузок на трансмиссию, экономия топлива.

Ремонт маховика

Ремонт венца маховика

Во время вращения шестерня бендикса зацепляется с зубьями венца маховика. Поэтому вся нагрузка во время работы накрадывается на шестерни. Со временем они стираются. В результате происходит поломка автомобиля, которая проявляется такими симптомами: автомобиль плохо заводится, стартер щелкает, но не крутится. Такие симптомы не постоянны. Автомобиль то заводится, то снова стартер щелкает или трещит. Это свидетельствует о плохом зацеплении шестерней бендикса и маховика.

Если стерты зубья маховика в определенном месте, то стартер крутится и не запускает двигатель до тех пор, пока маховик не прокрутит дефектное место. Через некоторое время шестерни попадают в зацеп, и двигатель запускается.

Необходимо осмотреть венец маховика и шестерню бендикса, и в случае износа произвести замену. Ремонт можно сделать своими руками. Для этого необходимо достать маховик из автомобиля и с помощью молотка и зубила выбить венец. Если новый венец не надевается, его необходимо нагреть с помощью горелки или, даже лучше, электроплитки и, постукивая молотком, равномерно надеть на диск.

Обратите внимание! Венец необходимо разогревать по всей поверхности и не очень сильно. Если разогреть докрасна, то это будет способствовать быстрому износу зубьев в местах разогрева.

Иногда, если зубья не очень износились, венец с маховика снимают и одевают другой стороной. Для этого необходимо пометить несколькими метками диск и венец, чтобы, перевернув его, поставить на то же место. Это максимально сохранит балансировку маховика.

Ремонт двухмассового маховика

Симптомов поломки демпферного маховика может быть много, в зависимости от того, что повреждено. Если при запуске или остановке двигателя вы слышите посторонние звуки, это может быть поломкой демпферного маховика. Особенно это заметно на небольших оборотах двигателя, а при увеличении оборотов посторонние вибрации и звуки пропадают. Разбалансировка маховика сопровождается громким гудением, которое увеличивается с увеличением оборотов двигателя. Если во время разгона автомобиля чувствуются вибрации, то это говорит об износе демпфера маховика. Аналогичные симптомы могут быть и при других поломках.

Как же проверить демпферный маховик? Для этого необходимо провести несложный тест.

На высокой передаче замедлиться до 1300-1500 оборотов в минуту, а затем педаль газа нажать максимально возможно в крайнее положение. Если вы не услышали странных звуков и вибраций, то ваш маховик работает, скорее всего, нормально. Данный тест очень перегружает маховик, поэтому не проводите его часто.

Но если вы уверены в поломке демпферного маховика, то приготовьтесь к большим расходам. Правда, некоторые сервисы предлагают разборку и восстановление двухмассового маховика. Но тут необходимо хорошо подумать. Заводы-производители не предусматривают ремонт демпферного маховика, поэтому не поставляют в продажу необходимые детали. Чтобы демпферный маховик служил долго, рекомендуется:

Не перегружать автомобиль;

Не бросать педаль сцепления;

Не начинать движение с повышенной передачи;

Не пробуксовывать;

Не водить автомобиль агрессивно.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Всё про маховик двигателя

Идея использовать в простейших механизмах большое вращающееся колесо, чтобы уравновешивать рывки при движении, пришла людям еще очень давно и использовалась, например, в механизмах мельницы или гончарного круга, а затем и в паровых машинах. Изначально в автомобильных двигателях маховик использовали с этой же целью: уравновесить колебания коленвала. Однако сейчас маховик выполняет сразу несколько задач.



Функции маховика ДВС

Маховик устанавливается на коленвал двигателя и располагается с наружной части двигателя. Таким образом, он конструктивно связан и непосредственно с ДВС, со сцеплением и коробкой передач.

В конструкции двигателя маховик выполняет сразу несколько функций:
1. Демпфирование крутильных колебаний, возникающих во время работы двигателя. Чем лучше маховик гасит вибрацию, тем меньше нагрузка на трансмиссию и тем дольше ее срок службы.



Гашение колебаний двухмассовым маховиком

2. Передача момента вращения от коленвала на сцепление. Ведомый диск сцепления соединяется с фрикционной поверхностью маховика.

Маховик с корзиной сцепления

3. Передача момента вращения на коленвал от стартера. При запуске двигателя стартер входит в зацепление с зубчатым колесом маховика для раскрутки коленвала.

4. Маховик аккумулирует часть энергии вращения и создает инерцию, препятствующую остановке двигателя. Без такой инерционной «подпитки» мотор просто остановился бы в тот момент, когда поршни доходят до мертвых точек.

Вибрация маховика зависит от работы двигателя

Таким образом нехитрый, в принципе, механизм оказался незаменимым в супер-современных автомобилях. Единственное, что менялось на протяжении лет, это конструкция самого маховика.



Конструкция маховика

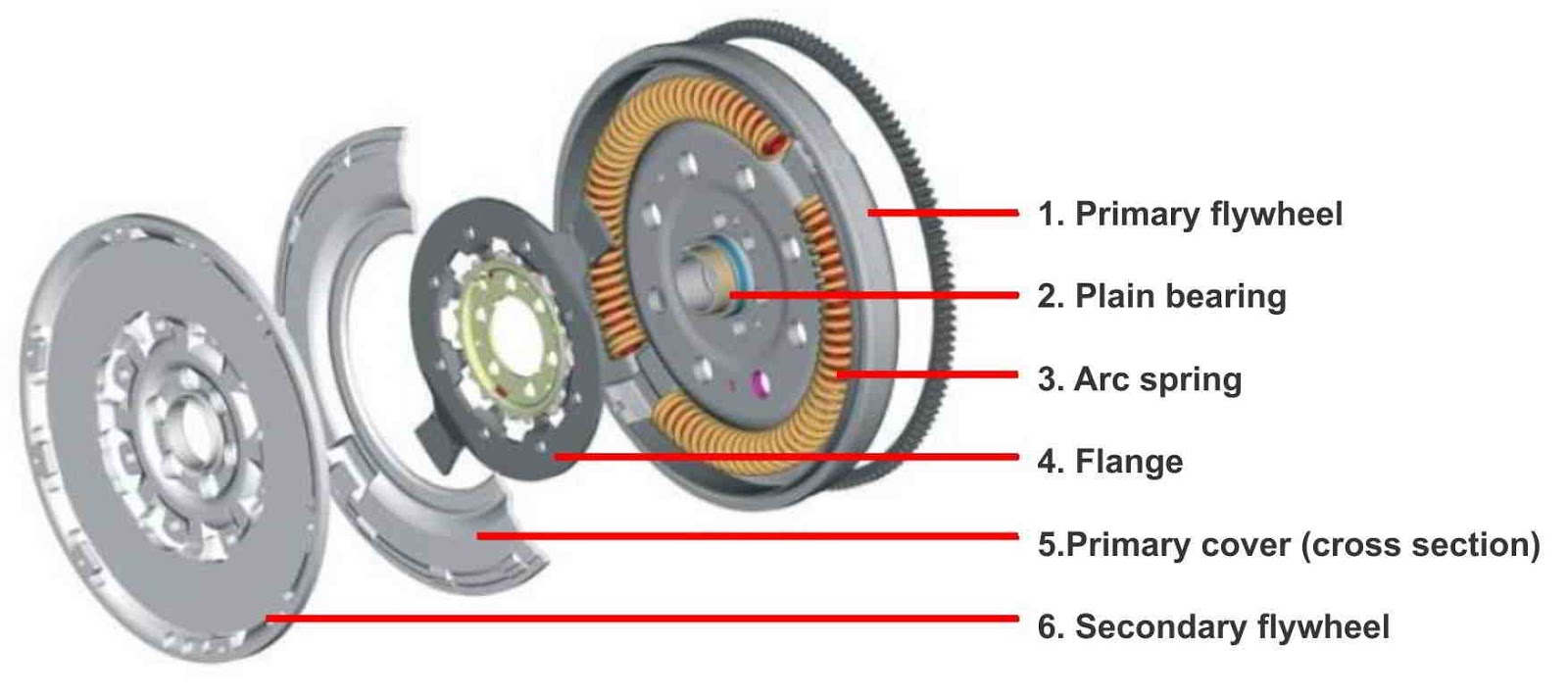

Конструкция двухмассового маховика

Различают сплошные (обычные), двухмассовые и облегченные маховики. У каждого из видов есть свои плюсы и минусы.

  • Сплошной или обычный маховик – конструкция предыдущего поколения, представляющая собой диск из чугунного сплава, на который по окружности напрессован стальной зубчатый венец. Такие маховики использовались, когда двигатели были еще «медленными» и не развивали такой мощности, как сейчас. Их основной плюс – элементарная конструкция, в которой практически нечему ломаться. Да и цена ниже, чем на более современные модели. Но на мощном двигателе простой маховик неэффективен и дает чрезмерную нагрузку на трансмиссию. Даже диски сцепления с демпфирующими пружинами не гасят колебания коленвала на старте и холостом ходу так эффективно, как это требуется. Тем не менее, многие автолюбители специально устанавливают сплошные маховики вместо двухмассовых, считая это более экономным вариантом.

Сплошной маховик



  • Двухмассовый маховик (он же демпферный, ZMS, DMF, Dual Mass Flywheel) – современная разработка, направленная на максимальное гашение всех нежелательных колебаний коленвала на мощных двигателях с МКПП, облегчение переключения передач и уменьшение шума двигателя. Он состоит из двух дисков, соединенных через радиальный и упорный подшипники скольжения. Один диск является частью коленвала, а второй – частью сцепления. Между дисками расположен пружинно-демпферный механизм, гасящий колебания и защищающий коробку передач от вибрационных нагрузок. В двухмассовых маховиках используются пружины двух типов: менее жесткие поглощают энергию при умеренных колебаниях, а более жесткие задействуются при больших нагрузках. В отличие от пружин в диске сцепления, дуговые пружины маховика имеют большую длину и энергоемкость, что позволяет фрикционному диску маховика отклоняться (поворачиваться) в обе стороны на угол до 100 градусов относительно состояния покоя.

Варианты размещения пружин

Последняя модель – двухмассовый маховик с маятниковым гасителем колебаний. Внутри маховика устанавливается центробежный маятник, который убирает остаточные колебания после дуговых пружин.

Виды двухмассовых маховиков:
1. Двухрядный с дополнительным внутренним контуром.
2. С маятниковым адаптивным демпфером.
3. С адаптивным увеличением трения, для небольших и средних ДВС.
4. С непосредственным отбором мощности, для двухдискового сцепления, гибридного привода и вариаторов.



  • Облегченный маховик – идея, пришедшая из автоспорта. Как понятно из названия, он имеет меньший вес по сравнению с обычным маховиком (примерно на 1,5 кг), а значит, отбирает чуть меньше мощности двигателя. Конструкция облегченного маховика представляет собой один диск с отверстиями ближе к наружному краю. Исследования показали, что облегчать внутреннюю часть маховика бессмысленно: вырезы ближе к оси вращения не влияют на экономию энергии, зато ослабляют всю конструкцию. И наоборот, уменьшение веса и толщины наружной части мало сказывается на прочности, но заметно повышает отдачу мощности мотора (на 5% и выше). Такие маховики используются в профессиональном автоспорте и любительском тюнинге, когда переделываются практически все узлы автомобиля.



Эксплуатация маховика и возможные неисправности

Любой маховик, будь то простой или двухмассовый, элемент достаточно надежный и при правильной эксплуатации служит столько же, сколько сам двигатель. Производители заявляют ресурс 350 тыс. км и более.

Основное слабое место всех маховиков – зубчатый венец, который со временем изнашивается. Зубцы могут стираться или обламываться, в результате чего при старте слышен характерный скрежет. Зубчатый венец – деталь съемная, и в случае необходимости можно купить новый и установить на место изношенного. Ресурс этой детали составляет примерно 200 тыс. км, но может сократиться из-за неисправности стартера. При замене зубчатого венца маховик демонтируют и для установки на место после ремонта используют новые крепежные болты.

Сам маховик повреждается чаще всего при неправильной эксплуатации автомобиля. В частности, основными проблемами, вынуждающими автовладельца менять маховик, является критический перегрев, появление трещин и износ фрикционной поверхности, перегрев и утечка консистентной смазки внутри двухмассового маховика, поломка дуговых пружин. Подшипники оси маховика выходят из строя крайне редко и могут считаться достаточно надежным элементом.

Перегревается маховик из-за неисправного сцепления, при пробуксовке ведомого диска, и от многократных циклов нагрева-охлаждения металл ослабевает и растрескивается. Перегрев может привести и к деформации диска, что проявляется сильной вибрацией и «биением» сцепления на определенных оборотах. Однократный перегрев (например, прижог ведомым диском, после чего сцепление заменили) без трещин и деформаций не влияет на работоспособность маховика.

Износ поверхности маховика тоже связан с работой сцепления: изношенный диск трет заклепками маховик, и отремонтировать это уже никак нельзя, нужна только замена.

Помимо проблем со смежными узлами, частой причиной выхода из строя маховика является манера вождения: длительная езда на низких оборотах двигателя (чем ниже обороты, тем сильней вибрация коленвала), особенно с грузом или прицепом, частые остановки с глушением двигателя. Специалисты рекомендуют стартовать и глушить двигатель с выжатой педалью сцепления.

Техобслуживание маховика как такового не проводится. Его осматривают при замене диска сцепления, обращая внимание на состояние зубчатого венца и фрикционной поверхности. Если видимых повреждений и признаков некорректной работы нет, маховик можно использовать дальше. Основные правила эксплуатации – нормальное использование сцепления и коробки передач без ненужных нагрузок, а также своевременное обслуживание смежных узлов. Тогда маховик, цена которого далеко не низкая, будет служить верой и правдой в течение длительного времени.



Можно ли ремонтировать и восстанавливать маховик?

Заманчивая перспектива: вместо дорогостоящей замены – в разы более дешевый ремонт, «полностью восстанавливающий» характеристики маховика. Речь обычно идет о двухмассовых конструкциях, которые достаточно дорого стоят. Однако, к сожалению, ремонт не всегда дает тот результат, на который рассчитывает покупатель. Например, после проточки изношенной фрикционной поверхности маховик теряет заводскую прочность и может в любой момент просто лопнуть от нагрузки. Подшипники, пружины и прочие запчасти ни один производитель не продает отдельно, так что остается только догадываться, чем именно «восстанавливали» эти детали. Такое восстановление могут сделать перед продажей автомобиля, чтобы в первое время новый владелец не имел проблем со сцеплением. А что будет дальше – продавца не беспокоит.



Напоследок нужно отметить, что двухмассовые маховики имеют достаточно большой ресурс, но, в отличие от обычных, не выдерживают постоянных больших нагрузок. Если автомобиль используется для поездок на работу и дачу, двухмассовый маховик будет оптимальным вариантом, обеспечивающим комфорт и сохранность коробки передач.



О том, как выбрать новый маховик и на что обращать внимание, читайте наш "Гид покупателя".



Для чего нужен маховик в автомобиле


Что такое маховик в автомобиле

Маховик – неотъемлемая часть современных бензиновых или дизельных двигателей внутреннего сгорания. Несмотря на свою простоту, эта деталь играет очень важную роль в работе мотора – его нормальное функционирование без нее невозможно. Поговорим более подробно, зачем она нужна, как устроена и какие у нее могут возникнуть неисправности.

Что такое маховик в автомобиле и зачем он нужен

Маховик, по сути, представляет собой инерционный аккумулятор. Он накапливает в себе кинетическую энергию, которую порождает двигатель машины, а затем передает крутящий момент другим деталям и узлам транспортного средства чтобы те, в свою очередь, передали ее на колеса. По-научному эта деталь так и называется: маховичный накопитель энергии.

Маховик необходим в силу того, что двигатели внутреннего сгорания (ДВС) работают неравномерно. Невооруженным глазом это невозможно заметить, но между каждым тактом есть небольшой промежуток. Он составляет всего несколько миллисекунд. Если бы энергия передавалась от мотора к колесам напрямую, без участия маховика, подобные интервалы отразились бы на передвижении машины – она начала бы ехать с небольшими рывками. Маховик предотвращает возникновение подобной ситуации.

Еще одно назначение детали – стабилизация работы мотора. Во время воспламенения топливной смеси в цилиндрах могут происходить легкие рывки, неравномерно двигаться поршни. Если такое случилось хотя бы в одном из цилиндров, скажется и на остальных. Маховик за счет своего веса нейтрализует подобные отклонения. В результате вся цилиндровая группа работает более стабильно.

Следует отметить, что маховик применяют не только в автомобилях или других транспортных средств. Эта деталь необходима везде, где требуется стабилизация вращения. Так, ее издревле используют в самых различных механизмах (ярчайший пример – гончарный круг). Ей нашли применение даже на космических кораблях.

маховик автомобильный

Устройство маховика в автомобиле

Простейший маховик состоит из двух частей:

  • металлический диск;
  • венец.

Диск представляет собой круглую пластину из прочного стального сплава. Венец – это кольцо с зубьями, которое надето на эту пластину. К диску с одной стороны подсоединен коленчатый вал, а с другой – корзина сцепления. Зубья венца соединены с шестерней, надетой на вал стартера.

Похожие статьи

Таким образом, деталь находится между силовым агрегатом и трансмиссией.

Принцип работы маховика

Принцип работы маховика так же прост, как и его устройство. Он накапливает в себе кинетическую энергию вращения, а затем передает ее на трансмиссию. Однако высвобождение этой энергии происходит равномерно. Таким образом, на входном валу коробки передач (который, в конечном счете, крутит именно маховик) вращение получается равномерным и стабильным, без рывков и остановок на доли секунды. В результате транспортное средство передвигается и его колеса крутятся с постоянной скоростью.

Виды автомобильных маховиков

Наибольшее распространение получили следующие виды маховиков:

  • сплошной;
  • облегченный;
  • двухмассовый.

Рассмотрим каждый из них более подробно.

Сплошной

Второе название – одномассовый. Простейший вариант. Описание его конструкции и принципа действия приведены выше. Представляет собой сплошной металлический диск с надетым на него зубчатым венцом. Венец монтируют с использованием технологии напрессовки. Это обеспечивает очень прочную состыковку. Сам диск изготавливают из особого стального сплава, который способен выдержать очень большие нагрузки. Обычно сторона сплошного маховика, противоположная двигателю, выполняет роль ведущего диска сцепления, являясь одной из его составных частей.

Такой тип конструкции – наиболее распространенный. Это объясняется его несложным устройством, простотой изготовления и невысокой ценой.

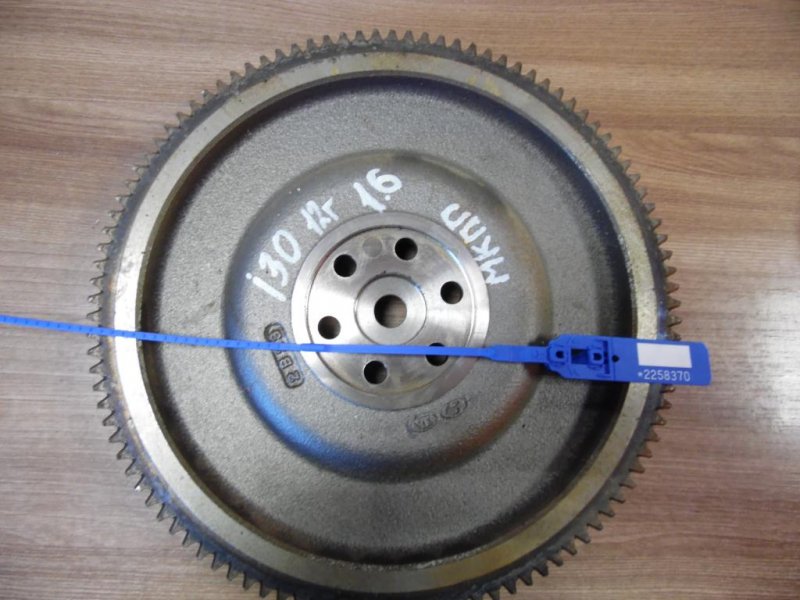

маховик одномассовый

Облегчённый

Очень напоминает сплошной. Чем же он отличается? Разница заключается в том, что масса перераспределена к краям. Обычно этого добиваются путем фрезерования участков диска, расположенных в близи центра. В некоторых случаях в них и вовсе вырезают отверстия. Иногда деталь перерабатывают по обратному принципу – ближе к центру оставляют больше массы, а края облегчают. Это несколько ухудшает разгон, зато гарантирует более стабильную работу двигателя и лучшую стабилизацию вращения во время передвижения.

Облегченные варианты очень редко ставят на автомобили на заводе. Чаще всего маховик облегчают самостоятельно в ходе тюнинга.

Облегченная деталь имеет лучшие инерционные показатели, а значит, и лучший разгонный потенциал.

Главный недостаток этого типа маховиков – меньшая надежность и менее продолжительный срок службы. Стали в нем меньше, а нагрузки остаются прежними. Результат – более быстрое появление дефектов.

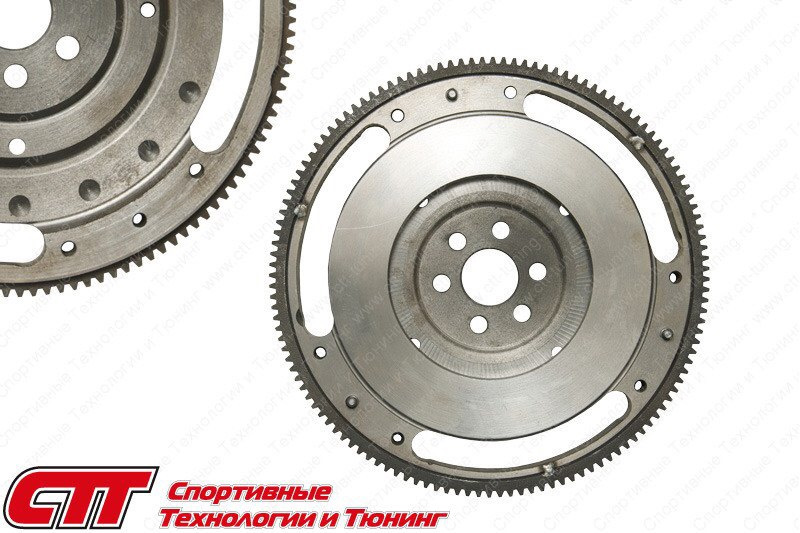

Облегчённый маховик

Двухмассовый

Следующая разновидность – двухмассовый. Имеет более сложное устройство. Конструкция включает в себя не один, а два диска. Между собой они соединены системой пружин, зубцов и подшипников (их называют демпферами).

Необходимость во втором диске возникает из-за того, что деталь, представляющая собой монолитный круг из стали, не может обеспечить абсолютно стабильное вращение. Во время работы в ней возникают так называемые крутильные колебания. Они генерируются не цилиндровой группой и коленвалом, а самим маховиком. Если включить в конструкцию второй диск, большая часть этих колебаний гасятся.

Двухмассовые устройства имеют целый ряд преимуществ перед сплошными. Вот основные:

  • более стабильная работа двигателя, как следствие – более ровная езда;
  • меньшее количество вибраций в области трансмиссии;
  • более надежная защита трансмиссии от перегрузки;
  • более мягкое переключение передач.

Однако устройство имеет один существенный недостаток, который обусловлен сложностью его конструкции. Им является меньшая по сравнению со сплошной деталью надежность. Система, соединяющая между собой диски, испытывает очень высокие нагрузки, в результате чего довольно быстро изнашивается. Итог – возникновение неисправностей.

Кроме того, двухмассовые конструкции дороже сплошных. Это тоже обусловлено сложностью их конструкции.

Двухмассовые детали можно установить и на автомобили, на которых изначально был сплошной маховик. Многие компании изготавливают эти узлы для различных марок машин (в качестве примера можно назвать фирму Валео).

Следует упомянуть, что существуют и другие типы маховиков (например, разработанный в 1960-х в СССР супермаховик). Но они так и не получили широкого распространения в автомобилестроении.

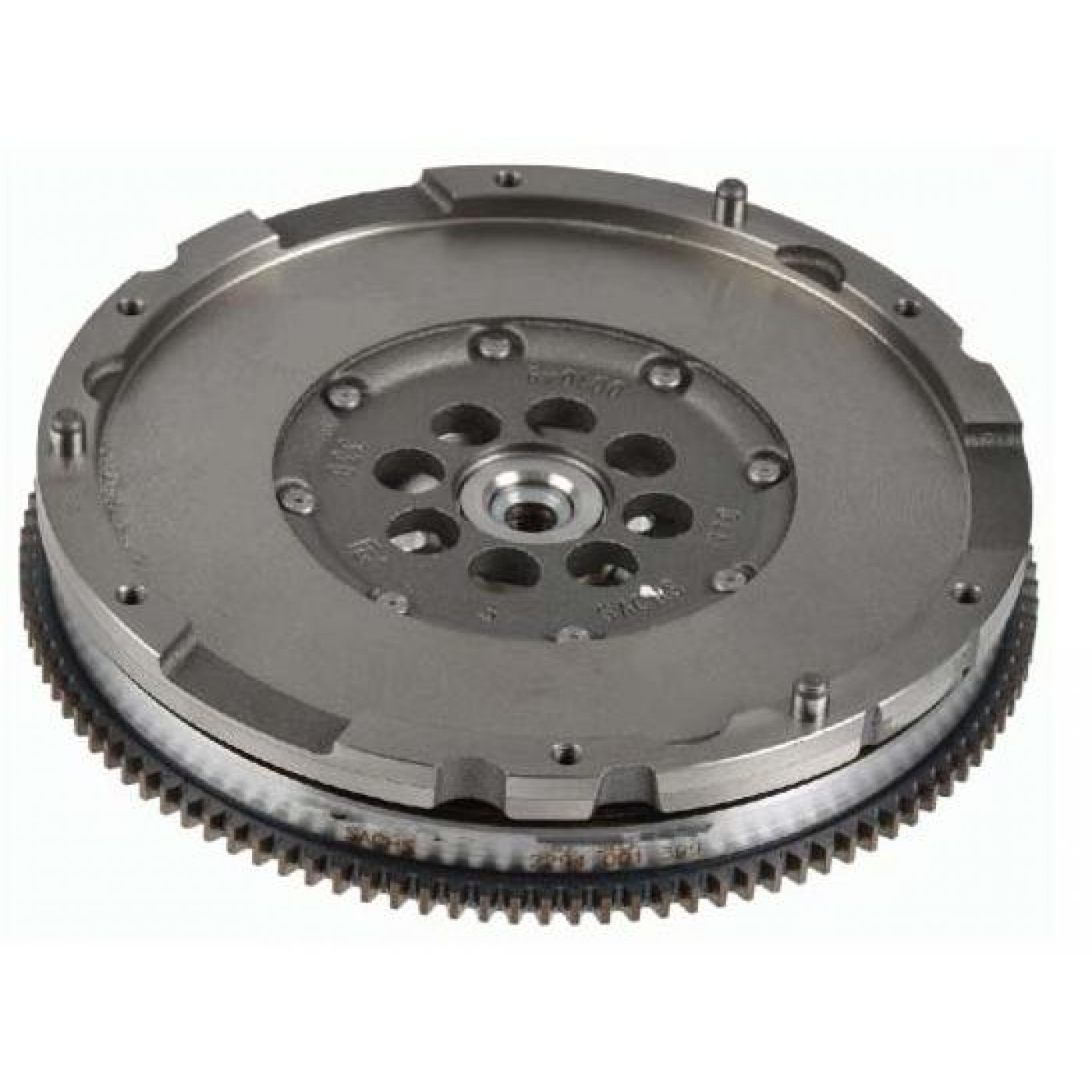

Двухмассовый

Возможные неисправности

Ниже представлены наиболее распространенные неисправности детали.

  • Износ венца. Со временем зубцы на венце могут истереться, благодаря чему при запуске мотора стартер будет на них пробуксовывать. Завести авто будет проблематично – это получится не с первого раза.
  • Нарушение центровки. Маховик должен быть установлен соосно кардану и диску сцепления. В противном случае при передвижении на транспортном средстве будет слышаться так называемое «биение».
  • Износ диска. Часть детали, которая выполняет функции диска сцепления, подвержена наиболее серьезным нагрузкам. В результате этого она может истираться, на ее поверхности могут появляться заусенцы, углубления. Результат всего этого – сокращение размеров площади соприкосновения дисков трансмиссии и, как следствие, плохое сцепление. Еще один признак поломки – шум при передвижении автомобиля.
  • Износ крепежа коленвала. Место, куда крепится коленчатый вал, со временем тоже изнашивается. В результате появляется люфт. Он приводит к появлению шума во время движения транспортного средства.

Все перечисленные поломки возникают у одномассовых или облегченных устройств. У двухмассовых также может возникнуть неисправность демпферов. Она чаще всего выражается в их износе. В результате этого часть конструкции, соединенная с коленвалом, передает не всю энергию на часть, которая является диском сцепления. Понять о том, что возникли проблемы, можно по следующим «симптомам»:

  • шум, стук;
  • появление так называемых плавающих оборотов;
  • самопроизвольные «подтрагивания», возникающие на холостом ходу;
  • повышение уровня вибрации при езде;
  • рывки при переключении скоростей.

Ремонт маховика

Ремонту поддаются далеко не все неисправности. Устранить можно:

  • износ венца;
  • нарушение центровки.

Первая неисправность устраняется путем установки нового венца с цельными зубьями. Вторая – посредством центровки маховика. Для этого разбирают трансмиссию.

Если речь идет об износе диска сцепления или места крепления коленвала, то они «лечению» не поддаются. Единственный вариант в этом случае – установка новой детали.

Что касается поломки демпферов, то они вполне поддаются ремонту. Он возможен и в домашних условиях, в гараже. Но стоит оговориться, что такой ремонт под силу только опытному автомобилисту. Поэтому лучше доверить его сотрудникам автосервиса.

Подведем итог

Маховик – деталь автомобиля, которая отвечает за передачу крутящего момента с коленвала на сцепление. Он предназначен для его стабилизации. Кроме того, деталь стабилизирует работу двигателя. Конструкция устройства очень проста – оно представляет собой стальной диск с зубчатым венцом. Существуют и более сложные двухмассовые варианты. О поломке детали может говорить трудный запуск двигателя, «биение», стук, плохое сцепление.

Facebook

Twitter

Вконтакте

Одноклассники

Pinterest

novinki-krossoverov.ru

Маховик — Википедия

Маховик со сферическими грузами, построенный по чертежам Леонардо да Винчи. Кадр из видео.

Маховик (маховое колесо) — массивное вращающееся колесо, использующееся в качестве накопителя (инерционный аккумулятор) кинетической энергии или для создания инерционного момента как это используется на космических аппаратах.

Используется в машинах, имеющих неравномерное поступление или использование энергии, накапливая энергию, когда поступление энергии выше чем расход, и отдавая её, когда потребление превышает поступление энергии. Также используется в гибридном двигателе в качестве накопителя энергии и для рекуперативного торможения, гиробусах.

Часто функцию маховика выполняет массивный вращающийся элемент механизма. Такие как гончарный круг, массивные колеса водяной мельницы или массивные зубчатые колеса.

Помимо энергии, вращающийся маховик (как и любое вращающееся тело) обладает ещё и моментом импульса, с чем связано наблюдение гироскопического эффекта, заключающегося в прецессии оси вращения вокруг своего первоначального направления при появлении внешней силы, не совпадающей с направлением оси вращения.

Первым примером использования гироскопического эффекта можно считать изобретение игрушки «волчок» («йо-йо»).

Одним из первых применений гироскопического эффекта стал переход в XIX веке от стрельбы круглыми ядрами к продолговатым снарядам, вращение которых позволило сохранять их ориентацию в пространстве, а продолговатая форма — значительно увеличить их массу (болванка) или же разрывной заряд при равном аэродинамическом сопротивлении.

Маховиком является и ротор гироскопа, используемого в гирокомпасах и вообще в гироскопических устройствах ориентации в пространстве, в частности торпед (прибор Обри), ракет и космических аппаратов. Наиболее привычные примеры маховика — велосипедное колесо или вращающийся диск электро-проигрывателя виниловых пластинок.

Свойство маховика сохранять направление оси вращения используется в успокоителях качки корабля.

В повседневной жизни маховик наиболее часто применяется на автомобилях: любой поршневой двигатель снабжён маховиком, часто совмещающим функции как часть сцепления и системы пуска (маховики снабжают зубчатым венцом для передачи момента от стартера). {2})}

Эффект маховика использовался с древнейших времен. Например в гончарном круге, ветряных мельницах. Вероятно, одним из древнейших примеров использования маховика стала археологическая находка из Междуречья (в районе города Ур) — гончарный станок с диском из обожжённой глины, около метра в поперечнике и весом не менее центнера. Подобные изобретения неоднократно появлялись и в Китае.[1]

Маховик со старой фабрики

Согласно американскому медиевисту Линну Уайту немецкий монах Теофил упоминает в своём трактате «О различных искусствах» несколько машин, в которых применяется маховик[2].

Во время промышленной революции, Джеймс Уатт применил маховик в паровой машине для выравнивания движения и преодоления мертвых положений поршня[3], и его современник Джеймс Пикард использовал маховик в сочетании с кривошипно-шатунным механизмом для преобразования возвратно-поступательного движения во вращательное[4].

В 20-30-х годах XX века советский изобретатель А. {9}} Н/м2. Энергоемкость маховика из плавленого кварца объёмом 0,1{\displaystyle 0,1} м3 и весом 200{\displaystyle 200} кг будет равна энергоемкости 13{\displaystyle 13} л бензина[6].

В мае 1964 года Н. В. Гулия подал заявку на изобретение супермаховика — энергоёмкого и разрывобезопасного маховика. В отличие от классического монолитного маховика, супермаховик намотан из тонкой ленты, проволоки или синтетических волокон, которые обладают значительно большей удельной прочностью, чем монолитная деталь (отливка или поковка), поэтому энергоемкость такого маховика значительно выше (по утверждению изобретателя, до 1,8 МДж/кг). Кроме того, в случае разрыва супермаховика не образуется крупных осколков: концы разорванной ленты или волокон начинают тормозиться о кожух, и маховик постепенно останавливается.

  1. Родионов В. Г. Оптимизация структуры генерирующих мощностей. Аккумуляторы – накопители энергии // Энергетика: проблемы настоящего и возможности будущего.  — М.: ЭНАС, 2010. — С. 65. — 352 с. — ISBN 978-5-4248-0002-3.
  2. ↑ Lynn White, Jr., «Theophilus Redivivus», Technology and Culture, Vol. 5, No. 2. (Spring, 1964), Review, pp. 224—233 (233)
  3. Элла Цыганкова У истоков дизайна
  4. ↑ Encyclopedia of the Industrial Revolution, 1750—2007: Steam Engine Архивная копия от 6 октября 2008 на Wayback Machine (англ.)
  5. Ветроэлектрическая станция — статья из Большой советской энциклопедии.
  6. Орир Дж Физика. Том 1. — М., Мир, 1981. — c. 167

ru.wikipedia.org

Что такое маховик двигателя, для чего он используется в автомобиле?

Маховик представляет собой деталь двигателя, которая служит для регулировки поступления энергии. Он накапливает энергию, когда ее поступает больше, нежели используется машиной, и отдает, когда ее потребление превышает поступление.

Маховик двигателя в автомобиле – что это

Для чего в машине нужен маховик:

• Запускает двигатель;

• Соединяет двигатель с трансмиссией;

• Передает крутящий момент от двигателя к коробке передач;

• Стабилизирует вращение коленвала двигателя.

По внешним признакам маховик представляет собой большой металлический диск с зубчатым венцом по краю. После поворота ключа зажигания стартер входит в зацеп с венцом маховика, поворачивая его, а тот, в свою очередь, вращает коленчатый вал, который приводит в движение сам автомобиль.

Виды маховиков, и где они используются

По своей конструкции маховики бывают трех видов: сплошные, двухмассовые и облегченные.

Сплошной или обычный

Сплошной маховик является самым простым в конструкции и состоит из чугунного диска, покрытого по краю стальным венцом. Его простота говорит о первоначальности использования в автомобилях. Преимущество данного вида маховика – в цене и количестве возможных поломок, что напрямую зависит от простоты конструкции.

Двухмассовый

Двухмассовый или демпферный маховик имеет более сложную конструкцию и используется в современных автомобилях. Он служит не только для борьбы с вибрацией, но и для гашения крутильных колебаний коленвала.

Облегченный

Облегченный маховик – диск с неоднородным распределением массы, что облегчает его на 1,5 кг. Масса маховика перераспределяется от центра к краям, что дает возможность уменьшить инерцию. Данный маховик используется на дорогих автомобилях с автоматической коробкой переключения передач. Его использование повышает отдачу двигателя примерно на 5%. Облегчение маховика компенсируется весом вращающихся деталей, которые прикреплены к нему.

Устройство и принцип работы маховиков

Устройство обычного маховика очень простое. Это диск диаметром приблизительно 30-40 см с зубчатым краем. С помощью зубьев он входит в зацепление с валом стартера и раскручивает коленвал двигателя при запуске автомобиля. Маховик находится между коленвалом двигателя и корзиной сцепления, к которой он прикреплен болтами.

Что такое маховик и как он работает, рассмотрим на принципе работы игрушечной юлы. Юлу раскручивают рукой, а маховик раскручивается коленчатым валом автомобиля. Раскрутив волчок, мы видим, что без дополнительного вмешательства он вращается еще длительное время – это и есть тот запас энергии. Но если у юлы она растрачивается впустую, то маховик отдает ее обратно и помогает раскручивать коленчатый вал.

Рассмотрим, что такое двухмассовый маховик и каково его назначение. Этот вид маховика состоит из двух дисков, которые соединены с помощью пружинно-демпферной системы. В основу его работы положен ступенчатый принцип. С помощью мягких пружин первой ступени осуществляется запуск и включение двигателя. Благодаря демпфированию крутильных колебаний обеспечивается движение автомобиля. Данный процесс осуществляется с помощью жёстких пружин второй ступени. Дополнительными функциями двухмассового маховика являются поглощение вибраций и шумов, плавное переключение передач, уменьшение износа синхронизаторов, уменьшение нагрузок на трансмиссию, экономия топлива.

Ремонт маховика
Ремонт венца маховика

Во время вращения шестерня бендикса зацепляется с зубьями венца маховика. Поэтому вся нагрузка во время работы накрадывается на шестерни. Со временем они стираются. В результате происходит поломка автомобиля, которая проявляется такими симптомами: автомобиль плохо заводится, стартер щелкает, но не крутится. Такие симптомы не постоянны. Автомобиль то заводится, то снова стартер щелкает или трещит. Это свидетельствует о плохом зацеплении шестерней бендикса и маховика. Если стерты зубья маховика в определенном месте, то стартер крутится и не запускает двигатель до тех пор, пока маховик не прокрутит дефектное место. Через некоторое время шестерни попадают в зацеп, и двигатель запускается.

Необходимо осмотреть венец маховика и шестерню бендикса, и в случае износа произвести замену. Ремонт можно сделать своими руками. Для этого необходимо достать маховик из автомобиля и с помощью молотка и зубила выбить венец. Если новый венец не надевается, его необходимо нагреть с помощью горелки или, даже лучше, электроплитки и, постукивая молотком, равномерно надеть на диск.

Обратите внимание! Венец необходимо разогревать по всей поверхности и не очень сильно. Если разогреть докрасна, то это будет способствовать быстрому износу зубьев в местах разогрева.

Иногда, если зубья не очень износились, венец с маховика снимают и одевают другой стороной. Для этого необходимо пометить несколькими метками диск и венец, чтобы, перевернув его, поставить на то же место. Это максимально сохранит балансировку маховика.

Ремонт двухмассового маховика

Симптомов поломки демпферного маховика может быть много, в зависимости от того, что повреждено. Если при запуске или остановке двигателя вы слышите посторонние звуки, это может быть поломкой демпферного маховика. Особенно это заметно на небольших оборотах двигателя, а при увеличении оборотов посторонние вибрации и звуки пропадают. Разбалансировка маховика сопровождается громким гудением, которое увеличивается с увеличением оборотов двигателя. Если во время разгона автомобиля чувствуются вибрации, то это говорит об износе демпфера маховика. Аналогичные симптомы могут быть и при других поломках.

Как же проверить демпферный маховик? Для этого необходимо провести несложный тест. На высокой передаче замедлиться до 1300-1500 оборотов в минуту, а затем педаль газа нажать максимально возможно в крайнее положение. Если вы не услышали странных звуков и вибраций, то ваш маховик работает, скорее всего, нормально. Данный тест очень перегружает маховик, поэтому не проводите его часто.

Но если вы уверены в поломке демпферного маховика, то приготовьтесь к большим расходам. Правда, некоторые сервисы предлагают разборку и восстановление двухмассового маховика. Но тут необходимо хорошо подумать. Заводы-производители не предусматривают ремонт демпферного маховика, поэтому не поставляют в продажу необходимые детали. Чтобы демпферный маховик служил долго, рекомендуется:

Не перегружать автомобиль;

Не бросать педаль сцепления;

Не начинать движение с повышенной передачи;

Не пробуксовывать;

Не водить автомобиль агрессивно.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

auto.today

Что такое маховик? — DRIVE2

Итак, маховик – это большое вращающееся колесо, накопитель кинетической энергии. Это если по научному. Маховики применяются не только в автомобиле строении, но и в других видах промышленности. Самые ранние применения это ветряная мельница и гончарный круг.

Но вам же интересно применительно к автомобилю. Буду объяснять простым языком, для профессионалов эта информация будет не интересна. Маховик автомобиля находится на одной стороне колен.вала (коленчатого вала) двигателя, крепится он очень прочно, несколькими болтами. Представляет из себя, большой, дискообразный круг, с «венцом» сверху. «Венец маховика», это зубчатое колесо, которое одевается на маховик в разогретом состоянии, после того как венец маховика остынет, две детали становятся практически не разъемные. То есть маховик становится похож на одну большую шестерню.

Металл маховика очень прочный, но не ломкий, способен выдержать большие нагрузки. Предназначений у маховика два.

Первое. После того как вы сели в автомобиль и повернули ключ зажигания, стартер начинает своей малой шестерней раскручивать большую шестерню маховика. Маховик присоединен к колен.валу, который заставляет поршни двигаться. Поршни начинают сдавливать топливо, подается искра и автомобиль заводится. То есть маховик является очень важной частью при пуске двигателя. Без него приходилось бы крутить двигатель вручную как раньше, «кривым стартером», как называли его водители прошлого века, загнутый ключ который вставлялся в двигатель и выполнял функцию маховика. Но это еще не вся функция маховика.

Второе. Маховик, призван бороться с сторонней энергией двигателя, то есть он гасит колебания двигателя, которые пошли бы в кузов. Благодаря такой функции, наш с вами двигатель работает ровно, без детонации (колебания двигателя). Вообще то колебания двигателя есть, но они не такие мощные. А двигатели некоторых иномарок вообще не слышно. Можно понять, что он работает только по приборам, по тахометру, например. Это говорит о очень хорошей сбалансированности двигателя и маховик играет здесь не последнюю роль.

Вот в принципе и все о маховике. И последнее на СТО вас не обманывают, такой хруст и скрежет из под вашего капота, разносится именно из-за маховика. Стартер пытается зайти в зацепление с «венцом маховика», а там либо сломаны зубы, либо они вообще сточились. Стачиваются зубы маховика, из-за некачественной закалки или металла. Так что не бойтесь, вас мастера не обманывают. Надеюсь, я вам ответил, что такое маховик.©

www.drive2.ru

Маховик и все,что нужно о нем знать.

Все автолюбители знают, что сцепление является одной из ключевых систем любого автомобиля. Основной задачей сцепления является передача крутящего момента на коробку передач. В системе сцепления одной из самых важных деталей является маховик, располагающийся между трансмиссией и двигателем. Какое устройство маховика, какие существуют разновидности данной системы и для чего необходим ведущий диск? Мы с Вами разберём все вопросы в этой статье.

Содержание статьи

Кто он и где находится маховик

Сам по себе классический маховик довольно прост – это массивный металлический диск, имеющий диаметр порядка 30-40 сантиметров. Изготавливают его, как правило, из чугуна.

По внешней окружности этого круга располагается стальной обод с зубцами, именуемый венцом маховика. Зубчатая передача в данном узле отыгрывают очень важную роль, но об этом мы поговорим немного позже.

Где находится маховик? Найти маховик под капотом автомобиля с первого взгляда не получится. Расположена эта деталь в глубине двигателя и закрыта от посторонних глаз кожухами.

Если точнее, то место этого металлического диска на одном из концов коленчатого вала, который, как вы уже знаете, раскручивается при помощи поршней двигателя.

Крепится маховик к коленвалу очень прочно, так как ему приходится выдерживать сильнейшие нагрузки и быть посредником между мотором и коробкой передач.

О том, как выглядит маховик и где его место в автомобиле мы уже поговорили, теперь необходимо выяснить самое главное — так ли он нужен. Несмотря на внешнюю простоту и отсутствие сложных форм, без этой детали машина не начнёт движение, да и вообще не заведётся. Маховик выполняет следующие функции:

  • гашение паразитных колебаний коленвала;
  • передачу крутящего момента двигателя на трансмиссию;
  • обеспечение связи стартера с коленвалом.

Рассмотрим детальнее вышеперечисленные пункты. Одна из ключевых ролей маховика заключается в гарантировании плавной работы двигателя и гашении разного рода механических колебаний и вибраций.

Именно для этого диск изготавливают из тяжёлого чугуна – главное здесь его масса, благодаря которой обеспечивается накапливание энергии и поддержание вращательного момента коленвала при помощи инерции.

Следующая роль не менее важная – маховик выступает как посредник между двигателем и коробкой передач, а также, по сути, является частью механизма сцепления. Вся мощность мотора и крутящий момент, коими так любят хвастаться автолюбители, проходят через этот скромный, но тяжёлый диск и устремляются далее, через трансмиссию к колёсам.

И, наконец, последняя функция маховика. Немного ранее, описывая строение этой детали, мы упомянули о зубцах, располагаемых по внешней окружности диска, так называемом венце.

При помощи них в момент, когда вы поворачиваете ключ в замке зажигания, происходит зацеп шестерни стартера с вышеупомянутыми зубьями, благодаря чему создаётся первичное вращение коленвала и запускается процесс сгорания топлива в цилиндрах. Другими словами – двигатель начинает работу.

Виды

На сегодняшний день выделяются три вида маховиков:

  1. Сплошной. Представляет собой простой чугунный диск с зубьями на торце. Такие модели распространены как на отечественных автомобилях, так и на иномарках, особенно эконом-класса.
  2. Облегченный. Как правило, облегченная версия ведущего диска устанавливается или на авто с автоматической КПП, или на тюнингованные модели. Главная особенность такого диска — уменьшенная масса, вследствие которой достигается уменьшение инерции и увеличение КПД двигателя до 5%. Облегченный маховик является конструктивно упрощенной разновидностью сплошного типа. Основным его назначением является выполнение роли шестерни, которая вращается при запуске стартера.
  3. Двухмассовый или демпферный. В настоящее время приобрел широкую распространенность вследствие своих преимуществ — гашения вибрации, устранения крутильных колебаний коленвала, повышения износостойкости синхронизаторов, защиты трансмиссии от перегрузок и понижения шума. Конструктивно усложненная модель маховика по сравнению с предыдущими видами.

Особенности устройства двухмассового маховика

Конструктивные особенности детали заключаются в наличии двух корпусов, один из которых устанавливается на коленвал с последующим соединением с коленвалом, а второй соприкасается рабочей поверхностью с диском сцепления. Соединение между корпусами обеспечивается за счет двух подшипников (осевого и радиального), которые могут свободно скользить вне зависимости от работы друг друга. Также в середине детали установлена демпфирующая система, состоящая из пружин. Все механизмы обработаны специальной консистентной смазкой, она обеспечивает надежную работу пружин и сепараторов между ними

.В двухмассовом маховике располагается два пакета пружин. Мягкий пружинный пакет обеспечивает мягкость запуска и остановки, а с помощью жесткого пакета обеспечивается демпфирование колебаний в рабочих диапазонах оборотов двигателя.

Принцип работы

Принцип действия эффективный и простой одновременно. Из-за повышения инерционного момента масс на входном валу КПП резонансное количество оборотов становится меньше, чем диапазон оборотов ДВС. Благодаря этому обеспечивается гашение колебательных движений, генерируемых силовым агрегатом. Гашение колебаний достигается за счет демпферно-пружинной системы, которая не допускает соударений частей КПП. В результате достигается уменьшение нагрузки на рабочие элементы.

Ремонт маховика

Ремонт венца маховика Во время вращения шестерня бендикса зацепляется с зубьями венца маховика. Поэтому вся нагрузка во время работы накрадывается на шестерни. Со временем они стираются. В результате происходит поломка автомобиля, которая проявляется такими симптомами: автомобиль плохо заводится, стартер щелкает, но не крутится. Такие симптомы не постоянны. Автомобиль то заводится, то снова стартер щелкает или трещит. Это свидетельствует о плохом зацеплении шестерней бендикса и маховика. Если стерты зубья маховика в определенном месте, то стартер крутится и не запускает двигатель до тех пор, пока маховик не прокрутит дефектное место.

Через некоторое время шестерни попадают в зацеп, и двигатель запускается. Необходимо осмотреть венец маховика и шестерню бендикса, и в случае износа произвести замену. Ремонт можно сделать своими руками. Для этого необходимо достать маховик из автомобиля и с помощью молотка и зубила выбить венец. Если новый венец не надевается, его необходимо нагреть с помощью горелки или, даже лучше, электроплитки и, постукивая молотком, равномерно надеть на диск. Обратите внимание! Венец необходимо разогревать по всей поверхности и не очень сильно. Если разогреть докрасна, то это будет способствовать быстрому износу зубьев в местах разогрева. Иногда, если зубья не очень износились, венец с маховика снимают и одевают другой стороной. Для этого необходимо пометить несколькими метками диск и венец, чтобы, перевернув его, поставить на то же место. Это максимально сохранит балансировку маховика.

Ремонт двухмассового маховика

Симптомов поломки демпферного маховика может быть много, в зависимости от того, что повреждено. Если при запуске или остановке двигателя вы слышите посторонние звуки, это может быть поломкой демпферного маховика. Особенно это заметно на небольших оборотах двигателя, а при увеличении оборотов посторонние вибрации и звуки пропадают. Разбалансировка маховика сопровождается громким гудением, которое увеличивается с увеличением оборотов двигателя.

Если во время разгона автомобиля чувствуются вибрации, то это говорит об износе демпфера маховика. Аналогичные симптомы могут быть и при других поломках. Как же проверить демпферный маховик? Для этого необходимо провести несложный тест. На высокой передаче замедлиться до 1300-1500 оборотов в минуту, а затем педаль газа нажать максимально возможно в крайнее положение. Если вы не услышали странных звуков и вибраций, то ваш маховик работает, скорее всего, нормально. Данный тест очень перегружает маховик, поэтому не проводите его часто.

Но если вы уверены в поломке демпферного маховика, то приготовьтесь к большим расходам. Правда, некоторые сервисы предлагают разборку и восстановление двухмассового маховика. Но тут необходимо хорошо подумать. Заводы-производители не предусматривают ремонт демпферного маховика, поэтому не поставляют в продажу необходимые детали. Чтобы демпферный маховик служил долго, рекомендуется: • Не перегружать автомобиль; • Не бросать педаль сцепления; • Не начинать движение с повышенной передачи; • Не пробуксовывать; • Не водить автомобиль агрессивно.

Какие преимущества и недостатки?

На практике водителю важны не столько технические показатели и конструктивные особенности механизма, сколько удобство и комфорт вождения. Установка в автомобиль двухмассового маховика дает на практике следующие преимущества:

  • Переключение передач становится более удобным и мягким.
  • Инерционный момент при переключении уменьшается.
  • Увеличивается ресурс ДВС и КПП.
  • В картере сцепления достигается экономия пространства, что является важным преимуществом для компактных транспортных средств.

Несмотря на многочисленные преимущества, у него имеются и недостатки. Во-первых, стоимость достаточно высокая. Во-вторых, срок эксплуатации значительно ниже, чем у дисков сцепления других разновидностей. Такой недостаток обусловлен конструкцией и внутренней смазкой, которая в течение эксплуатации разрушается. Это единственные существенные недостатки, которые имеются у двухмассовых маховиков.

Несмотря на то, что ресурс эксплуатации детали не является неограниченным, при правильной езде ресурс оценивается в 350-400 тысяч километров.

ПОХОЖИЕ СТАТЬИ:
  • Автомобильные двигатели. Описание и технические термины.
  • Технические данные и операционный Volkswagen Lupo (1998-2005r).
  • Бмв е39: обзор,описание,фото,видео,комплектация,характеристики
  • Hyundai Creta 2020 года смотрится гораздо более эффектно и стильно, чем предшественник
  • Характеристики автомобильных стекл
  • Что думают владельцы о тормозных колодках TRW?
  • 40 автомобилей, которые прослужат более 250 000 км
  • Топ 20 самых безопасных семейных внедорожников
  • 2019 AUDI A4 — предзнаменование перемен
  • Volkswagen снизил цену на электрический up!
  • Фольксваген Т-Кросс 2019: описание,комплектация,кузов,салон,фото,видео.
  • опель астра j gtc : описание,технические характеристики,фото,видео
  • 2018 Mercedes Sprinter: вот ваш полностью новый премиум-фургон
  • 2018 mercedes-benz a-class : характеристики,комплектация,описание,фото,видео.
  • Aуди q8: обзор,описание,технические характеристики,фото,видео,цена.

seite1.ru

Как выбрать маховик — Автопро на DRIVE2

Маховик – достаточно сложное устройство, не относящееся к категории ремонтопригодных узлов автомобиля. Сегодня у него несколько задач, однако? самая главная заключается в смягчении рывков при работе двигателя. Как вы наверняка знаете, поршни не двигаются постоянно – в их движении есть крайние точки. Когда поршень достигает этих точек, двигатель начинает ощутимо трястись. Маховик нужен для того, что погасить эти колебания и сделать пребывание в автомобиле максимально комфортным. Давайте сравним: в автомобилях с классическим сцеплением резонансная частота колеблется между 1100 и 1500 об/мин. Если поставить двухмассовый маховик, это число уменьшится как минимум втрое. Эксперты Avto.pro рассказали, что таким образом, детали трансмиссии не будут подвергаться излишним нагрузкам от крутильных колебаний.

Конструктивные особенности

На рынке можно встретить несколько типов маховиков: обычные, облегченные и двухмассовые. Разберемся особенностями каждого типа.

Обычный маховик, также называемый сплошным, к нашему времени устарел. Это металлический диск, на окружности которого есть множество зубцов. Конструкция очень проста и может похвастать колоссальным сроком эксплуатации . Вот только работать с современными высокомощными двигателями эффективно сплошные маховики не могут. Как минимум, они сильно нагружают трансмиссию. Иногда покупаются и ставятся вместо штатных маховиков в качестве экономной альтернативы.

Облеченный маховик – одно из новшеств, пришедших из автомобильного спорта. Весит 1,5-4,0 килограмма. Стальной диск, из которого такой маховик изготавливается, испещрен множеством отверстий. Их концентрация самая высокая у наружного края. Такая конструкция по прочности почти не уступает сплошной, однако, позволяет достаточно эффективно работать с мощными двигателями. Правда, для установки нужно доработать смежные узлы. С таким маховиком машина четко реагируют на педаль газа, двигатель быстро набирает обороты (если сравнивать с обычным маховиком) и улучшается переключение на пониженную передачу. По словам автомобилистов, с облегченным маховиком требуется больше воздействий на педаль газа, особенно при езде по городу.

Двухмассовые маховики – решение очень сложное, но надежное и эффективное. Встречаются следующие:

— Обычный демпферный. В нем имеется два диска, один из которых в своей работе связан с коленвалом напрямую, а второй со сцеплением. Диски соединены через упорный подшипник скольжения, а также радиальный подшипник. Между дисками также можно видеть пружинно-демпферный механизм, который отвечает за гашение колебаний. Используемые пружины: жесткие для работы с большими нагрузками и относительно мягкие для работы со средними. Дуговые пружины довольно длинные – диск маховика может проворачиваться на 100 градусов;
— С маятниковым гасителем. Доработанный вариант демпферного маховика. Кроме пружин, внутри имеется центробежный маятник, который «помогает» гасить колебания (главным образом остаточные).
Конструктивные исполнения маховиков

Также встречаются отдельные подтипы. К примеру, на легковой транспорт часто ставят маховики, которые работают адаптивно и увеличивают трение. Некоторые могут отбирать мощность. Последние – отличный выбор для автомобилей с двухдисковым сцеплением и вариатором.

Подробнее о функциях

Маховик устанавливается во все современные автомобили по ряду причин:

1. Он эффективно демпфирует (предотвращает) крутильные колебания, тем самым уменьшая нагрузку на трансмиссию;
2. Может взять на себя роль аккумулятора энергии, которая при достижении поршнями мертвых точек отдается конструкции автомобиля и предотвращает полную остановку двигателя;
3. Передает возникающие моменты вращения от коленчатого вала к сцеплению;
4. Помогает раскрутить коленвал. Работает это так: в момент пуска стартера последний сцепляется с маховиком и обеспечивает плавный и надежный запуск двигателя.

Как видите, рассуждать о маховике только как о гасителе колебаний некорректно. Каждая из его функций очень важна и ее сложно переоценить.

Неисправности двухмассовых маховиков

Поскольку на большинстве легковых автомобилей стоят двухмассовые маховики, мы будем рассматривать именно их. Впрочем, клиническая картина неисправностей у всех типов примерно одинаковая. Дефекты устройств напрямую связаны с трещинами, царапина и утечками смазки. Впрочем, не стоит подробно рассматривать то, как маховик «умирает» от естественного старения металла. Ресурс хорошей детали достигает 300 и более тысяч километров. Проверить сохранность демпфера без снятия сложно, но относительно точную картинку можно получить и так. А именно:

— На холостых оборотах двигатель работает со скрежетом, который пропадает, как только водитель выжимает сцепление;
— На малых оборотах создается впечатление, что мотор «троит». Как только обороты достигают 1000 и больших значений, работа становится ровной;
— При большой нагрузке на двигатель хорошо чувствуется вибрация;
— Слышен скрип в момент запуска двигателя, а иногда и остановке.

Это основные моменты, которые нужно учитывать. Более полную картинку можно получить при разборке:

— Изношен диск. Как раз по причине сильно износа сцепление «бьется» на малых оборотах;
— Появился люфт коленвала;
— На лицо признаки перегрева. Если вы видите следы следы побежалости, грешить стоит на осевой подшипник;
— Блокируется первичный и вторичный маховик. Если для установки были использованы слишком длинные болты, они начнут блокировать диски. Вы сразу это поймете по отсутствию амортизации и шумоглушения.

Также советуем сделать то, о чем говорят эксперты компании Sachs. Сняв коробку передач, попробуйте провернуть подвижную часть устройства в одну, а затем в другую сторону. Первое: проворачивайте на одинаковый угол. Второе: работа не потребует значительных усилий. Посчитать угол можно по зубцам, а вот усилие лучше проверить динамометром. Если усилия и углы различны, маховик сильно изношен.

Что же сокращает эксплуатационный срок

Не забывайте о том, что деталь остро реагирует на неисправности смежной с ней узлов. Он прослужит сотни тысяч километров только при соблюдении следующих условий:

1. Нет серьезно разброса в компрессии. Допустимый предел устанавливается производителем. При слишком больших значениях компрессии возникает риск резонанса. Первым на себя примет нагрузку маховик, а уже затем демпфер-шкив коленчатого вала. Как раз поэтому вместе с поломкой маховика и возникают связанные с коленвалом проблемы;
2. Исправен комплект сцепления. Маховик долго не отходит, если включение сцепления сопровождают рывки;
3. Топливная аппаратура. Высоки требования к качеству работы форсунок. Эффект тот же, что и от разброса в компрессии;
4. В хорошем состоянии подушки двигателя. Заметьте: подушки тоже отвечают за сглаживание колебаний;
5. Исправна трансмиссия. Скорее, есть ли в ней мелкие дефекты. Те же люфты с зазорами могут спровоцировать удары в момент включения той или иной передачи. Как результат: маховик слишком «трясет» и он быстрее изнашивается;
6. Водитель понимает, что от него требуется. Лихая скоростная езда и привычка парковаться на уклоне без использования ручника могут «убить» маховик рекордно быстро. Главное правило: никогда не ставьте свой транспорт на уклоне только на передаче. В зимнюю пору паркуйтесь на ровной дороге и без опаски ставьте авто на передачу.

Отдельного упоминания стоят маховики на дизельных автомобилях. Дело в том, что многие водители ради экономии топлива предпочитают ездить на оборотах, близких к холостым. Вот только коленвал при такой езде дает высокие крутильные колебания. Маховик расходует свой ресурс в таком режиме работы очень быстро.

Серьезно поможет в эксплуатации также регулярное техобслуживание. По крайней мере, вы ощутимо сэкономите на ремонте смежных узлов, если вовремя будут выявлены неполадки маховика.

О перспективе ремонта

Как правило, ремонт двухмассовых маховиков заключается в проточке фрикционной поверхности. Правда, изделие после ремонта теряет в прочности. Замена пружин и подшипников в теории возможна, но ожидаемого результата не дает. Производитель не поставляет их отдельно от маховика. Можно поставить примерно похожие по характеристикам детали, однако, гарантий их долговечности не будет.

Замена маховика на новый обязательна при каждой второй замене сцепления. Это не всегда делают, к примеру, продавцы авто, или же проводят неправильный ремонт. Со стопроцентной вероятностью получается лишь профилактика некоторых «болезней». К примеру, регистрируется наличие утечек, царапин, измеряется величина осевого смещения, свободного хода. Заметьте: маховики не чистят струей воды под давлением, не используют для очистки сжатый воздух, аэрозоли или паростройную очистку – только сухую ткань.

Восстановление старой детали – чрезвычайно сложный процесс. Для этого требуются квалифицированные кадры и дорогостоящее зарубежное оборудование. Так что качественно сделать эту работу способен ничтожный процент мастерских. Даже после правильного восстановления дается гарантия в среднем на полгода. И вам все равно может не повезти и гарантированные полгода маховик не отъездит. Если уж он пришел в негодность, лучше купить новый.

Чем руководствоваться при выборе

Лучшим вашим помощником в выборе маховика будут рекомендации от автопроизводителя. Дело в том, что даже близкие к оригиналу аналоги не всегда имеют те же свойства, что и оригинал. Как результат, в ускоренном режиме расходуется ресурс трансмиссии и коленвала.

Подбирайте новый маховик по VIN-коду. Так вы легко найдете оригинал и идентичные ему аналоги. Возможен также выбор по характеристикам автомобиля. В этом очень помогают онлайн-каталоги, в которых детали уже отсортированы по данным транспортных средств.

Не забывайте также о болтах. Они не всегда идут в комплекте с деталью, но докупить подходящие в любом случае придется. Стоят они не так дорого. Если взять любые попавшиеся, нет гарантии того, что маховик будет затянут должным образом.

Экскурс по брендам

Полное соответствие требованиям гарантируют только OEM-запчасти. Поставив оригинал, вы гарантированно избавляетесь от во

www.drive2.ru

Что такое маховик двигателя? Виды маховиков в ДВС

Части современных двигателей внутреннего сгорания состоят из множества различных деталей, каждая из которых играет свою роль. Одной из таких деталей является маховик. Он имеет довольно простую конструкцию, но несет важную функцию.

Маховики устанавливают на торцевые части коленчатых валов рядом с задними коренными подшипниками.

Многие автовладельцы не имеют представления о том, что такое маховик. В статье мы постараемся осведомить вас о том, что он собой представляет и каковы его функции в механизме.

По виду маховик напоминает диск. Он прикрепляется к задней части коленчатого вала.

Маховик имеет довольно внушительный вес, благодаря которому, согласно законам физики, он накапливает и отдает кинетическую энергию. Это свойство позволяет узлам использоваться современными двигателям внутреннего сгорания в качестве конструкций, которые сглаживают неравномерность вращения коленчатого вала. Когда поршень работает, маховики скапливают энергию крутящего момента, а когда поршни «спят», выводят эти детали из них, отдавая при этом энергию.

Важным является тот факт, что, чем больше цилиндров имеет двигатель внутреннего сгорания, тем более его крутящий момент равномерен. По этой причине в подобных ДВС можно применять маховики небольшого веса.

Важнейшей функцией маховика считается трансляция крутящего момента на коленчатый вал от стартера. Она производится следующим образом: на внешнюю окружность узла прикрепляется зубчатый стальной ободок. Он расположен в месте зацепления с валом, который проходит от стартера. При включении водителем зажигания, стартер начинает проворачивать этот вал, а тот, в свою очередь, крутит маховик, приводящий в движение коленчатый вал. Таким образом осуществляется запуск двигателя.

Помимо всего этого, маховик играет важную роль в действии трансмиссии машины. Он выполняет в ней роль ведущих дисков сцепления. Вращательный момент коленчатого вала двигателя внутреннего сгорания передается коробке переключения передач, а от них идет трансляция к ведущим колесам.

Виды маховиков в ДВС

Маховики современных ДВС имеют следующее подразделение:

  • Одномассовые (сплошные). Считаются самым распространенным видом. Одномассовый маховик ДВС представляет собой сплошную конструкцию и диск внушительного размера диаметром от 300 до 400 миллиметров. Изготавливают одномассовые маховики чаще всего из высококачественного чугуна. По всей окружности сплошного маховика проводят венец – стальное зубчатое кольцо. Монтаж производится по технологии напрессовки, благодаря чему кольцо крепится прочно. Для закрепления одномассового маховика на коленчатый вал нужно с одной стороны детали выполнить ступицу. Противоположная же плоскость сплошного маховика выполняет роль ведущего диска сцепления. Выходит, что конструкция одномассового маховика не представляет собой особой сложности. Также, данный маховик имеет сравнительно невысокую стоимость, поэтому он широко применяется в современных ДВС. Минус сплошного маховика заключается в том, что он плохо гасит крутильные колебания. Есть разновидности маховиков, которые справляются с этой задачей лучше;
  • Двухмассовые маховики. Двухмассовый маховик – это конструкция из двух дисков, соединенная между собой пружинно – демпферной системой. Функция этой системы состоит в том, чтобы избавлять трансмиссию машины от непрерывно возникающих крутильных колебаний силового агрегата, уравновешивать ее работу. Применяя двухмассовый маховик вместо одномассового, можно не использовать в ведущем диске сцепления демпфирующее устройство, что повысит надежность и долговечность системы. Также двухмассовые маховики позволяют делать следующее:
  1. Снижать вибрации, которые передаются от двигателя к трансмиссии;
  2. Снижать уровень шума;
  3. Делать коробку передач более «удобной» в использовании;
  4. Защищать трансмиссию от перегруза.


Некоторые исследования показывают, что двухмассовые маховики способны снизить потребление двигателем топлива. К недостаткам можно отнести не столь высокую надёжность, какую имеют, к примеру, одномассовые маховики. Это связано с нагрузкой, которая «ложится» на пружинно – демпферную систему. По этой же причине двухмассовые маховики не так часто эксплуатируются автовладельцами. Однако сейчас активно разрабатывают новые усовершенствованные конструкции этих узлов, ведь появляются новые модели двигателей, которые функционируют на низких оборотах, а также моторы довольно большой мощности при скромном рабочем объеме. Такие двигатели внутреннего сгорания «ждут» от маховиков высокого уровня гашения колебаний, над чем конструкторы и работают;

  • Облегченные маховики. Применяются при тюнинге силовых агрегатов. В таких маховиках масса распределяется от центра к краям, что уменьшает общий вес конструкции и момент инерции. Машины, оснащенные облегченными маховиками, обладают улучшенной разгонной динамикой.
Видео принцип работы маховика в двигателе

На информационном сайте для автолюбителей «FORAM» вы сможете найти много полезной информации, касающейся ремонта и обслуживания автомобилей.

foram.ru

двухмассовый, устройство и принцип работы

Внешне маховик двигателя представляет собой довольно простое устройство — обычный тяжелый диск. Но в то же время он играет очень важную роль в работе двигателя и всего автомобиля в целом. В статье разберем его основное назначение, разновидности маховиков и их устройство.

Назначение и функции

Обычный маховик представляет собой литой, хорошо отбалансированный чугунный диск, на котором напрессованы стальные зубья для зацепления со стартером двигателя, так называемый зубчатый венец. Маховик передает крутящий момент от двигателя на коробку передач. Соответственно, он располагается между двигателем и трансмиссией. В случае использования механической коробки передач на маховике крепится корзина сцепления, а в АКПП — гидротрансформатор.

Сплошной маховик

Сам по себе маховик — это довольно массивная деталь по весу и его масса будет зависеть от мощности двигателя и количества цилиндров. Объясняется это тем, что основное назначение маховика — аккумулировать кинетическую энергию от коленчатого вала и создавать необходимую инерцию. Дело в том, что у ДВС из четырех тактов только один совершает полезную работу — рабочий ход. Остальные три такта КШМ и поршневая группа должны совершить по инерции. Именно для этого и нужен маховик, закрепленный на конце коленвала.

Резюмируя описанное выше, назначение маховика и основные функции у него следующие:

  • обеспечение плавной работы двигателя;
  • передача от двигателя крутящего момента на КПП и обеспечение работы сцепления;
  • передача крутящего момента от стартера на венец маховика для запуска двигателя.

Разновидности маховиков

На текущий момент можно выделить три разновидности маховиков:

Сплошной

Наиболее распространенная и простая конструкция. Представляет собой чугунный литой диск, устройство которого было описано выше. Маховик для АКПП гораздо легче обычного, поскольку рассчитан на использование совместно с гидротрансформатором.

Облегченный

При тюнинге автомобиля, трансмиссии и двигателя часто устанавливают облегченный маховик. Его небольшой вес уменьшает инерцию и повышает производительность двигателя на 4-5%. Автомобиль быстрее откликается на педаль газа, становится более динамичным. Однако, установку облегченного маховика нужно делать только в комплексе с другими работами по улучшению характеристик двигателя и трансмиссии.

Использование облегченных маховиков без доработки поршневой и КШМ приведет к нестабильной работе двигателя на холостых оборотах.

Двухмассовый

Двухмассовый или демпферный маховик более сложен по конструкции и устанавливается на современные модели автомобилей. Он может применяться на автомобилях с механической и автоматической трансмиссиях без гидротрансформатора. В случае с МКПП используется ведомый диск сцепления без демпфера крутильных колебаний.

Двухмассовые маховики получили широкое распространение благодаря улучшенным характеристикам подавления вибраций, шума, защите трансмиссии и синхронизаторов. Именно этот вид стоит рассмотреть более подробно.

Устройство и особенности двухмассового маховика

Двухмассовый маховик

В конструкции двухмассового варианта не один, а два диска. Один диск соединён с двигателем, а второй с трансмиссией. Оба они могут работать независимо друг от друга. На первичном диске также имеется венец маховика с зубцами для зацепления со стартером. Два подшипника (осевой и радиальный) обеспечивают соединение двух корпусов.

Внутри дисков находится усовершенствованная пружинно-демпферная система. Она состоит из мягких и жестких пружин. Мягкие пружины обеспечивают плавность работы на низких оборотах при запуске и остановке двигателя. Жесткие пружины гасят колебания на высоких оборотах. Внутри находится специальная смазка.

Принцип работы

Одними из первых двухмассовые маховики получили автомобили с автоматической КПП. Для роботизированной коробки характерна быстрая и частая смена передач. С этим он хорошо справляется. Затем в силу своих преимуществ их стали устанавливать на автомобили с механикой.

Принцип работы довольно прост. Крутящий момент от коленвала передается на первичный диск, который отклоняет пружинную конструкцию внутри. Достигнув определенно уровня сжатия, крутящий момент затем передается на второй диск. Такая система гасит высокие колебания от двигателя, позволяя значительно снизить нагрузку на КПП.

Преимущества и недостатки

Плюсы такой системы очевидны:

  • мягкая и плавная работа двигателя и КПП;
  • низкий уровень вибрации и шума.

Но есть и свои недостатки. Срок службы двухмассового маховика в среднем составляет около трех лет. Конструкция постоянно подвергается сильным перегрузкам. Внутренняя смазка также приходит в негодность. Стоимость замены довольно высока. Пожалуй, это главный его недостаток.

Симптомы неисправности

Маховик испытывает сильные перегрузки, поэтому, рано или поздно, он выходит из строя. Признаком его поломки может быть скрип и посторонние звуки при запуске и остановке мотора.

Ощущение сильной вибрации также может указывать на неисправность. Многие списывают это на «троение» двигателя. При переключении на более высокие передачи вибрации обычно исчезают. Щелчки при старте и разгоне также могут указывать на неполадки.

Но не стоит сразу торопиться с заменой маховика, ведь эти симптомы могут указывать и на другие проблемы. Например, с опорами двигателя, КПП, навесным оборудованием, выхлопной системой и другим.

Более точный диагноз может поставить непосредственный осмотр детали. Но чтобы до неё добраться, нужно будет демонтировать коробку передач, а это потребует специальных навыков и средств.

Ремонт двухмассового маховика

Неисправный двухмассовый маховик

Ввиду высокой стоимости оригинальной запчасти многие водители задумываются о возможности ремонта маховика. Стоит сказать сразу, что производители не подразумевают ремонт этой детали. Она неразборная и лучше ставить новую.

Но все же есть умельцы, которые берутся за работу. Все зависит от уровня поломки. Если вышли из строя пружины, то в сервисе их могут заменить. Они первыми подвержены износу. Но если разрушился корпус или один из подшипников, то лучше приобрести новый. В любом случае мало кто даст гарантию стабильной работы двигателя и трансмиссии после ремонта.

Замена на одномассовый

Теоретически заменить можно. Хороший мастер в сервисе сделает это без проблем. Но стоит ли? Никто не сможет спрогнозировать, сколько после этого продержится КПП и двигатель, поэтому со своей стороны мы не рекомендуем!

Если у вас мощный мотор и механическая КПП, то не избежать сильных вибраций и тряски при запуске и остановке. Ездить возможность будет, но с большим дискомфортом. Роботизированная коробка не выдержит тандема со сплошным маховиком и быстро выйдет из строя. А вместе с коробкой ремонт обойдется уже гораздо дороже.

techautoport.ru

Устройство маховика

Все автолюбители знают, что сцепление является одной из ключевых систем любого автомобиля. Основной задачей сцепления является передача крутящего момента на коробку передач. В системе сцепления одной из самых важных деталей является маховик, располагающийся между трансмиссией и двигателем. Какое устройство маховика, какие существуют разновидности данной системы и для чего необходим ведущий диск? Мы с Вами разберём все вопросы в этой статье.

Что представляет собой маховик и зачем он нужен?

При рассмотрении конкретных функций маховика выделяются следующие характеристики:

  • Уменьшение колебательных движений при вращении коленвала. В данном случае маховик можно рассматривать как одну из частей двигателя.
  • Передача момента с двигателя на КПП. Помимо этого, он является первичным диском сцепления.
  • Отвечает за передачу момента со стартера на коленвал.

Другими словами, маховик необходим для выполнения трех важных функций: запуска двигателя со стартера, передаче момента на КПП и обеспечение равномерной работы коленвала.


Сам принцип функционирования объяснить достаточно просто: представьте для наглядности обычный игрушечный волчок. Если волчок начинает раскручиваться от руки, то маховик — от вращательных движений коленвала. Волчок будет крутиться до тех пор, пока не закончится приложенная энергия. Ведущий диск способен передавать полученную энергию обратно, тем самым заставляя работать коленвал. В результате мы имеем замкнутую систему, при которой обеспечивается работа маховика.

Как устроен маховик?

Он представляет собой обычный диск диаметром 30-40 см. На торце располагаются зубья, благодаря которым достигается сцепление ведущего диска с валом стартера и последующее раскручивание коленвала при запуске двигателя. Маховик расположен на выходной части коленвала двигателя, а с другой стороны к нему фиксируется болтами корзина сцепления или гидротрансформатор. Отметим, что устройство маховика напрямую зависит от его принадлежности к определенной группе.

На сегодняшний день выделяются три вида маховиков:

  1. Сплошной. Представляет собой простой чугунный диск с зубьями на торце. Такие модели распространены как на отечественных автомобилях, так и на иномарках, особенно эконом-класса.
  2. Облегченный. Как правило, облегченная версия ведущего диска устанавливается или на авто с автоматической КПП, или на тюнингованные модели. Главная особенность такого диска — уменьшенная масса, вследствие которой достигается уменьшение инерции и увеличение КПД двигателя до 5%. Облегченный маховик является конструктивно упрощенной разновидностью сплошного типа. Основным его назначением является выполнение роли шестерни, которая вращается при запуске стартера.
  3. Двухмассовый или демпферный. В настоящее время приобрел широкую распространенность вследствие своих преимуществ — гашения вибрации, устранения крутильных колебаний коленвала, повышения износостойкости синхронизаторов, защиты трансмиссии от перегрузок и понижения шума. Конструктивно усложненная модель маховика по сравнению с предыдущими видами.

Ввиду преимуществ демпферного маховика, он является предпочтительной и перспективной моделью в наше время. Именно поэтому мы предлагаем нашим читателям подробней ознакомиться с его устройством, ведь он всё чаще встречается на автомобилях.

Особенности устройства двухмассового маховика

Конструктивные особенности детали заключаются в наличии двух корпусов, один из которых устанавливается на коленвал с последующим соединением с коленвалом, а второй соприкасается рабочей поверхностью с диском сцепления. Соединение между корпусами обеспечивается за счет двух подшипников (осевого и радиального), которые могут свободно скользить вне зависимости от работы друг друга. Также в середине детали установлена демпфирующая система, состоящая из пружин. Все механизмы обработаны специальной консистентной смазкой, она обеспечивает надежную работу пружин и сепараторов между ними.

Демпферный маховик

В двухмассовом маховике располагается два пакета пружин. Мягкий пружинный пакет обеспечивает мягкость запуска и остановки, а с помощью жесткого пакета обеспечивается демпфирование колебаний в рабочих диапазонах оборотов двигателя.

Принцип работы

Принцип действия эффективный и простой одновременно. Из-за повышения инерционного момента масс на входном валу КПП резонансное количество оборотов становится меньше, чем диапазон оборотов ДВС. Благодаря этому обеспечивается гашение колебательных движений, генерируемых силовым агрегатом. Гашение колебаний достигается за счет демпферно-пружинной системы, которая не допускает соударений частей КПП. В результате достигается уменьшение нагрузки на рабочие элементы.

Какие преимущества и недостатки?

На практике водителю важны не столько технические показатели и конструктивные особенности механизма, сколько удобство и комфорт вождения. Установка в автомобиль двухмассового маховика дает на практике следующие преимущества:

  • Переключение передач становится более удобным и мягким.
  • Инерционный момент при переключении уменьшается.
  • Увеличивается ресурс ДВС и КПП.
  • В картере сцепления достигается экономия пространства, что является важным преимуществом для компактных транспортных средств.

Несмотря на многочисленные преимущества, у него имеются и недостатки. Во-первых, стоимость достаточно высокая. Во-вторых, срок эксплуатации значительно ниже, чем у дисков сцепления других разновидностей. Такой недостаток обусловлен конструкцией и внутренней смазкой, которая в течение эксплуатации разрушается. Это единственные существенные недостатки, которые имеются у двухмассовых маховиков.

Несмотря на то, что ресурс эксплуатации детали не является неограниченным, при правильной езде ресурс оценивается в 350-400 тысяч километров.

Для этого следует придерживаться следующих рекомендаций эксплуатации:

  • не перегружать автомобиль;
  • не удерживать педаль сцепления в нажатом состоянии, например, при остановке на светофоре;
  • нельзя бросать педаль сцепления при начале движения и переключении передач;
  • не трогаться на повышенной передаче;
  • не допускать длительной езды на низких оборотах, особенно на дизельных автомобилях. В этом режиме крутильные колебания коленвала очень высоки, идёт повышенный износ пружин демпферной системы.
Неисправности сцепления

По итогам можно сделать следующие выводы: ведущий диск является неотъемлемой частью системы управления автомобилем. В наше время наиболее перспективной считается двухмассовая система маховика, которая имеет весомые преимущества перед остальными видами. А при правильной эксплуатации автомобиля Вы не будете бояться поломок достаточно продолжительное время.

autoleek.ru

Маховик двигателя — DRIVE2

Маховик – это элемент нескольких систем силового агрегата, поскольку он используется для выполнения разных задач. Что такое маховик и для чего он нужен в автомобиле? Рекомендуем внимательно изучить эту статью.

▪Маховик двигателя обеспечивает:

— Уменьшение неравномерности вращения коленвала (маховик представляет собой составляющую конструкции кривошипно-шатунного механизма).
— Передачу крутящего момента от стартера на коленвал (в данном случае маховик выступает ведомой шестерней редуктора системы запуска).
— Передачу тяги от силового агрегата к трансмиссии (маховик используется в качестве ведущего диска сцепления).

— Маховик двигателя может накапливать кинетическую энергию и отдавать её, что необходимо для сглаживания перепадов крутящего момента. Запасание энергии происходит во время рабочего хода поршня, а её расход осуществляется при иных тактах мотора, к примеру, в тот момент, когда поршни выводятся из мертвых точек. Длительность рабочего хода поршня напрямую зависит от количества цилиндров в моторе. Поэтому крутящий момент у двигателей с большим числом цилиндров является более равномерным, а вес маховика двигателя можно снизить.

— Маховик установлен на торцевой части коленвала, неподалеку от коренного заднего подшипника. В большинстве случаев данный подшипник является наиболее мощным в моторе, поскольку он способен выдерживать значительные нагрузки, а также вес самого маховика.

▪Сегодня используются такие виды маховиков двигателя:

1: Сплошной.
2: Облегченный.
3: Двухмассовый или демпферный.

— Как правило, в машинах устанавливается сплошной маховик. Речь идет о большом чугунном диске, диаметр которого может составлять около 30-40 см. На его наружной поверхности расположен зубчатый венец из стали, который необходим для проворачивания коленвала во время запуска мотора с использованием стартера. На одной стороне маховика двигателя расположена ступица, позволяющая крепить его к фланцу коленвала, а другая часть используется как ведущий диск сцепления.

— Во время работы силового агрегата на разных оборотах происходит закручивание и раскручивание коленвала. В моторе используются специальные системы, которые гасят колебания, возникающие в результате этого. К примеру, для этого может использоваться двухмассовый маховик, который также называют демпферным маховиком двигателя.

▪Двухмассовый маховик – устройство и особенности.

— В состав демпферного маховика входит два диска, для соединения которых используется демпферно-пружинная система. Она обеспечивает полную изоляцию коробки передач от крутильных колебаний, а также способствует максимально плавной работе её составляющих. Благодаря использованию двухмассового маховика двигателя, производители смогли отказаться от применения в ведомом диске сцепления отдельных демпфирующих элементов.

— К достоинствам двухмассового маховика относят звукоизоляцию, снижение вибраций, плавность переключения скоростей, защиту коробки передач от чрезмерных нагрузок, увеличение эксплуатационного срока синхронизаторов, а также уменьшение расхода топлива. Однако в это же время интенсивное функционирование демпферного маховика становится причиной более серьезного изнашивания пружинно-демпферной системы, что в некоторых случаях приводит к выходу из строя дуговой пружины. Именно по этой причине многие компании-производители не хотят использовать двухмассовый маховик в моторах.

— Облегченный маховик – это деталь, о которой знают многие любители тюнинга. Поскольку в таком элементе вес перераспределяется ближе к краям, его вес сокращается до 1500 г, что снижает инерционный момент. Установка облегченного маховика приводит к тому, что мотор может гораздо быстрее набирать высокие обороты. Это положительно влияет на динамику разгона и приводит к росту мощности примерно на 3-5%.

www.drive2.ru

ЗАЧЕМ СТАВЯТ ОБЛЕГЧЕННЫЙ МАХОВИК — DRIVE2

Много всяких мнений существует по поводу облегченных маховиков. Кто-то говорит, что облегченный маховик – это пустая безделушка и лишняя трата денег. Кто-то доказывает себе и окружающим, что облегченный маховик добавил его автомобилю небывалую прыть. Давайте попробуем внести хоть какую-то ясность в этот вопрос. Почему же так по-разному все относятся к облегченному маховику, уже давно ставшему неотъемлемой частью спортивного (тюнингового) двигателя?

Многие, пытаясь теоретически посчитать «приход» от облегченного маховика, бросают это «неблагодарное» занятие, загрузившись основами теоретической механики. Мы попробуем вычислить приблизительную разницу, упростив задачу и учитывая только инерционные составляющие облегченного маховика. Можно прикинуть разницу работ, совершаемых, скажем, при разгоне автомобиля с массой 900 кг и рабочим диапазоном двигателя 3000…6000 об/мин («околостандартный» двигатель) до скорости 150 км/ч.

Примем разницу в весе маховиков до и после облегчения 1,5 кг. Это тот вес, потеря которого не сказывается на прочности облегченного маховика, и, что немаловажно, который можно удалить с максимального радиуса облегченного маховика. Удаление металла с мест, расположенных на небольшом радиусе, дает снижение прочности и незначительное понижение момента инерции. Это одна из причин, по которой разные облегченные маховики дают различный эффект или, вернее, иногда его отсутствие.

Далее примем, что мы стартуем с 3000 об/мин и разгоняемся вплоть до 150 км/ч (41,7 м/с) на 1-й, 2-й, 3-й и 4-й передачах. Если у нас стандартная коробка передач, то диапазоны выглядят так: 1-я передача 3000…6500 об/мин, переключение на 2-ю передачу на 3500…6500 об/мин, переключение на 3-ю передачу на 4500…6500 об/мин (VА = 132 км/ч), переключение на 4-ю передачу на 4500…5100 об/мин (VА = 150 км/ч).

Работу, совершенную по разгону автомобиля (инерционная составляющая), можно выразить через разницу кинетических энергий:
А = Ek(v=150)—Ek(v=0) => (M*V2)/2
Получаем:
EK =(900*41,72)/2=781,3 кДж

Теперь посчитаем, какую энергию затрачивает двигатель на то, чтобы раскрутить «лишнюю» массу маховика, т.е. наши 1,5 кг. Очевидно, что энергия эта будет равняться сумме работ на каждой передаче:
∑А=А1+А2+А3+А4
где А1 = Еk(при 6500)—Еk(при 3000)
А2 = Еk(при 6500)—Еk(при 3500)
А3=Еk(при 6500)—Еk(при 4500)
А4=Еk(при 6500)—Еk(при 5100)

Кинетическая энергия вращающегося тела (облегченного маховика) вычисляется таким образом:
EKmax =(JM*w2)/2
где JM – момент инерции облегченного маховика,
w – угловая скорость, p*n/30

Под JM мы будем подразумевать не момент инерции облегченного маховика, а только тех 1,5 кг, которые мы лишили нашу деталь – облегченный маховик.

Если учесть, что съём металла для двигателей 08-10 семейства, при изготовлении облегченного маховика, происходит на радиусе около 140 мм, то:
JM = 1,5 х 0,142 = 0,294 кг

Соответственно:

w(при 6500) =680,7 (с-1)
w(при 5100)=533,8 (с-1)
w(при 4500)=471 (с-1)
w(при 3500)=366 (с-1)
w(при 3000)=314 (с-1)
Еk(при 6500)=6811 (Дж)
Еk(при 5100)=4188 (Дж)
Еk(при 4500)=3261 (Дж)
Еk(при 3500)=1969 (Дж)
Еk(при 3000)=1449 (Дж)

SА=16377 (Дж) или 16,38 (кДж)

А это, как ни крути, 2,1% от работы затрачиваемой на разгон массы автомобиля.

Причем это существенная экономия работы (2,1%) только за счет облегченного маховика, а ведь есть еще другой прием в спортивном и тюнинговом двигателестроении – облегчение коленвала.

Понятно, что расчет не учитывает силы сопротивления дороги и воздуха, которые начинают значительно сказываться с ростом скорости. Статья опубликована в паблике Auto. Однако, он позволяет оценить примерный эффект не на словах. Дальше каждый сам для себя решает необходимость установки облегченного маховика на собственный автомобиль.

Также, следует учесть, если произвести расчеты облегченного маховика для более высокооборотного двигателя (~9000 об/мин), то можно увидеть, что влияние лишнего веса на маховике сказывается более значительно (квадратичная зависимость).

Важно не забывать одно: все доработки, связанные с силовым агрегатом, начинают «хорошо работать» только при грамотной комбинации деталей и качественном их монтаже. И еще необходимо помнить – все изменения должны производиться не в ущерб безопасности автомобиля, в качестве примера можно привести бездумное облечение маховика, снижающее его прочность и надежность. Такие облегченные маховики часто встречаются на нашем рынке.

Для лиц пытающихся доказать, что маховик ухудшает характеристики авто и особенно турбо авто, напомню, менять нужно не только маховик, но и сцепление с коробкой и будет вам счастье.
Взято из вк.ком//autobap

www.drive2.ru

Маховики и смысл их существования

У большинства современных иномарок с «механикой» между мотором и сцеплением стоит двухмассовый маховик. Разберемся в особенностях этого недешевого узла, способного доставить немало проблем автовладельцу в случае поломки

Если к концу 20 столетия автопромышленность Западной Европы только начинала внедрять в конструкцию некоторых автомобилей двухмассовые маховики (ДММ), то сейчас уже более 70 % выпускаемых европейских автомобилей с механической коробкой передач оснащаются этим узлом. Смысл внедрения сложного и весьма дорогостоящего механизма, вопреки расхожему мнению, вполне обоснован. Главной целью при создании ДММ была защита трансмиссии от генерируемых маховой массой двигателя крутильных колебаний, противостоять которым демпфер крутильных колебаний, расположенный на ведомом диске сцепления, в полной мере уже не мог. Для этого было много причин: рост мощностей и крутящих моментов современных двигателей, повышение требования к комфорту при запуске мотора, переключении передач и ускорении, снижение износа синхронизаторов КП, снижение общей вибронагруженности в салоне и т. д. На все это, помимо конструкции прочих элементов автомобиля, влияли демпфер крутильных колебаний и максимальный угол, на который мог отклониться фрикционный диск от ступицы. И если демпфер диска сцепления позволял отклоняться лишь на 30 градусов относительно положения покоя, то ДММ расширил предел этого значения до 100 градусов в каждом направлении.

Первым производителем в Европе, которому удалось создать и начать крупносерийное производство двухмассовых маховиков, в которых был реализован этот физический принцип стала фирма LuK. Так, одна часть маховика по-прежнему была жестко связана с коленчатым валом двигателя, в то время как другая повышала момент инерции коробки передач. Обе массы при этом связаны демпфирующей системой пружин, которых в свою очередь лишился диск сцепления. Но помимо многочисленных достоинств данный узел до сих пор имеет ряд недостатков, главные из которых — повышенные требования к эксплуатации, дороговизна узла и высокие требования к сервису при его замене. Эта специфика вызывает немало вопросов у автовладельцев. Мы ответим на самые волнующие из них.

Каковы отличия в ресурсе маховика на разных автомобилях и в разных условиях эксплуатации? Есть ли примеры максимального срока службы узла?

В первую очередь, на ресурс влияет тип двигателя — дизельный или бензиновый, т.к. значения крутящего момента у них значительно расходятся. По опыту, на дизельных двигателях применяют более массивные конструкции, которые рассчитываются на повышенные нагрузки в режиме малых оборотов коленчатого вала. Второй фактор — это как раз эксплуатация. Так, например, в режиме маршрутного такси ресурс естественно снижается: здесь приходится говорить о необходимости менять двухмассовый маховик одновременно со сцеплением. С другой стороны, в режиме пригорода пробег до выхода из строя может достигать и 700 000 км, как это было с некоторыми VW Caddy 1.9 TDI.

Повысился ли ресурс маховиков за последние 10 лет?

К сожалению, в современных тенденциях снижения массы и габаритов силовых агрегатов и трансмиссии нет места для увеличения ресурса данных узлов, и мы вынуждены констатировать, что чем современнее и экологичнее автомобиль, тем меньше ресурс всех силовых агрегатов. Производители маховиков не в силах влиять на всю конструкцию автомобиля и техническое задание к нему как к конечному продукту — ресурс автокомпонентов задают сами автопроизводители, поэтому вопрос больше к ним.

Как диагностировать поломку, и чем чревато ее несвоевременное устранение?

Практика общения с сервисными станциями показывает, что в странах бывшего СНГ предпочитают ездить «до конца», не пытаясь предотвратить проблемы заранее. Поэтому, как правило, вся диагностика сводится к констатации факта — маховик разрушен. Тем не менее существуют официальные методы диагностики, в частности — комплект специального инструмента , который позволяет при замене сцепления, например, промерить контрольные параметры маховика, чтобы предупредить клиента о надвигающейся проблеме в трансмиссии. Последствия пренебрежения грозят как минимум дискомфортом при езде, как максимум — выходом из строя узла сцепления и повреждением сопрягаемых деталей.

Каковы основные рекомендации по продлению службы маховика?

Первая рекомендация для дизельного двигателя — удерживать во время езды рабочие обороты двигателя и не эксплуатировать автомобиль в зоне низких оборотов. Исключить буксирование транспортных средств совокупного веса на гибкой сцепке, равно как и запуск автомобиля «с веревки». Для любых автомобилей есть общая рекомендация: запуск двигателя производить только с выжатой педалью сцепления, глушение двигателя — аналогично. Также cледует во время ежегодного ТО контролировать стартовые характеристики АКБ, т.к. это напрямую влияет на вращение маховика во время запуска.

Из-за дороговизны узла многие предпочитают устанавливать комплект сцепления с одномассовым маховиком. Чем это чревато?

Отвечу на вопрос вопросом: что будет, если поставить вместо амортизатора подвески просто металлическую трубу-имитатор? Жестковато, но, как многие говорят, «ездить же можно…»

В последнее время стали появляться сервисы, занимающиеся ремонтом двухмассовых маховиков. Что вы об этом думаете?

Такие сервисы и к нам постоянно обращаются с просьбой продать им все необходимые детали в виде отдельных опорных подшипников и дуговых пружин. Также открытым остается вопрос с дуговыми пружинами, которые в процессе восстановления ставятся оригинальные (при их наличии и наличии необходимого оборудования), их испытания, под конкретную модель автомобиля проходят также в заводских условиях ,если конечно такое оборудование имеется у данного сервиса поэтому лучше уточнять есть ли оборудование для проведения всех регламентных работ и детали, наличие чего крайне маловероятно в условиях обычного автосервиса. Для этого нужна научно-исследовательская база. Поэтому если у сервиса есть все необходимое оборудование, то вполне возможен и ремонт данного агрегата .

Будут ли глобальные перемены в конструкции двухмассового маховика в ближайшем будущем?

Такие перемены уже наступили: активно внедряются маятниковые гасители крутильных колебаний внутри классической конструкции маховика, происходит «модулизация» узлов сцепления. Но это  отдельная тема для обсуждения.

Неисправности маховика двигателя и их устранение

Сложные маневры, езда с невыключенным сцеплением, старт на повышенной передаче… Все это способствует тому, что рано или поздно зубья и прилегающая поверхность маховика изнашиваются, заявляя о себе вибрацией, пробуксовыванием и странным шумом. Выход из строя многофункционального ведущего диска чреват не только дискомфортом во время движения, но и аварийными ситуациями. Как же грамотно решить проблему?

Сложные маневры, езда с невыключенным сцеплением, старт на повышенной передаче… Все это способствует тому, что рано или поздно зубья и прилегающая поверхность маховика изнашиваются, заявляя о себе вибрацией, пробуксовыванием и странным шумом. Выход из строя многофункционального ведущего диска чреват не только дискомфортом во время движения, но и аварийными ситуациями. Как же грамотно решить проблему?

Главная причина дефектов маховика – неправильная эксплуатация автомобиля

Для чего автомобилю маховик

Диск диаметром 30-40 см с характерными зубьями расположен на конце коленвала мотора, а второй стороной крепится к корзине сцепления. В конструкции транспортного средства он выполняет сразу несколько функций:

  • запускает двигатель со стартера;
  • отвечает за равномерное вращение коленвала;
  • передает крутящий момент коробке передач;
  • снижает пульсацию во вращающемся моменте.

ТОП-4 неисправностей маховика

1. Износ зубчатого венца. О сколах или отсутствии нескольких зубцов расскажут стуки при включении стартера, «буксование». Решить проблему помогает установка новой комплектующей.

Причина сколов на зубьях маховика – естественный износ или попадание в картер посторонних предметов

2. Биение. Если на малых оборотах появляется мелкая вибрация, вероятно, вышел из строя механизм сцепления или во время текущего ремонта ведущий диск установили неточно. Исправить ситуацию помогает центровка детали в сборке с механизмом сцепления. Если, конечно, причиной не стал естественный износ: в этом случае без замены комплектующей не обойтись.

3. Износ прилегающей поверхности. Риски и задиры возникают, как правило, на фоне некорректной работы механизма сцепления. Если степень износа не критична, избавиться от вибраций, пробуксовывания и шумной работы из-за проскальзывания ведомого диска можно путем регулировки узла. В остальных случаях – только замена.

4. Дефекты на прилегающей поверхности диска под коленчатым валом. При длительной эксплуатации автомобиля они неминуемы, поэтому выход один: купить новую деталь.

Опасность ситуации в том, что незначительные дефекты запчасти не выводят автомобиль из строя: он по-прежнему ездит, хоть и «возмущается» по этому поводу шумом при включении стартера, нехарактерной вибрацией и пробуксовыванием. Рано или поздно эксплуатация такой комплектующей, исчерпавшей свой ресурс, приведет либо к поломкам в системе трансмиссии, либо к быстрому износу мотора. Не говоря уже о том, что от внимания водителя не ускользнет ограниченная передача мощности и недостаточный крутящий момент.

Опытные автовладельцы умеют распознавать тревожные симптомы «болезни» маховика. К ним относятся утечка смазки, стук на непрогретом моторе и холостых оборотах, нехарактерный звук на нейтральной передаче, щелчки при глушении, скрипы при запуске, вибрации.

Можно ли самостоятельно его заменить или отремонтировать?

Прежде чем установить новую деталь, придется выполнить целый комплекс работ:

  • демонтировать карданный вал;
  • отсоединить стартер, предварительно обесточив его путем снятия электропроводки с втягивающего реле;
  • возможно, снять коробку передач, что связано с серьезными силовыми нагрузками;
  • демонтировать механизм сцепления;
  • снять маховик вместе с ведомым диском.

В большинстве случаев маховик выгоднее заменить, чем реставрировать

Заменить комплектующую самому в теории возможно, если есть определенные навыки и большое желание. А вот для ее восстановления понадобится специальное оборудование. В хорошем автосервисе выполнят комплексную диагностику и дефектовку, устранят неисправности, затем маховик отшлифуют, почистят, смажут и установят на место с новой начинкой. Залогом его длительной послеремонтной эксплуатации станут профессиональные сварочные и токарные работы, а также квалифицированная балансировка, без которой все усилия будут напрасны.

Что такое двухмассовый маховик — 8 (800) 500-67-44

ЧТО ТАКОЕ ДВУХМАССОВЫЙ МАХОВИК?

Двухмассовый (или демпферный, двухдисковый, двухсекционный) маховик расположен между сцеплением и непосредственно самим двигателем. Состоит он из двух корпусов. Один из корпусов обладает установленным венцом стартера, который присоединен к коленчатому валу. Другой — узлом сцепления. Два корпуса соединены друг с другом за счет специальных подшипников скольжения. Но кроме этого еще и происходит их вращение относительно друг друга. Между ними имеется пружинный демпфирующий механизм Специальная смазка (консистентная), которая наполняет внутренний объем маховика делает работу пакетов пружин непрерывной. Чтобы не допустить блокировку пружин, пакеты поделены пластиковым сепаратором.

Двухмассовый маховик отличается ступенчатой системой действия пружинных пакетов с неодинаковой жесткостью: Работа первой ступени осуществляется с помощью мягких пружин. Эта система делает работу двигателя безукоризненной, плавной и эффективной, не смотря на то, заведен он или нет.

А вот работа второй ступени уже осуществляется с помощью жестких пружин. Эта система помогает добиться оптимального демпфирования вращательных колебаний при нормальной езде на авто.

ОБРАЗЕЦ

ВИДЕО О МАХОВИКАХ

Двухмассовый маховик, какую функцию он выполняет?

Конструкция двухмассового маховика в 3D.

ЧТО ЯВЛЯЕТСЯ ПРИЧИНОЙ ПОЛОМКИ ДВУХМАССОВОГО МАХОВИКА

По мнению профессионалов, низкий ресурс двухмассового маховика обуславливается неправильной эксплуатацией личного транспорта. Водители, на автомобиле которых установлены, например, дизельные двигатели, пытаются передвигаться на малых оборотах, которые почти приравниваются к холостым. Из-за такой езды вращательные колебания у коленчатого вала очень высоки, именно это и приводит к быстрому износу пружин двухмассового маховика.

Помимо этого, рекомендуют, глушить двигатель (чтобы увеличить ресурс маховика и сцепления к нему) выжимая педаль сцепления.

ДИАГНОСТИКА НЕИСПРАВНОСТИ МАХОВИКА

Маховик сможет сослужить вам хорошую и долгую службу, если вы будете соблюдать все правила эксплуатации вашего автомобиля. Тем не менее, прежде чем спешить заменить сцепление на СТО, необходимо убедиться в том, что необходимо вам менять маховик. Но без специальных инструментов специалисты не берутся делать тест на его исправность и точно поставить его диагноз могут единицы.

Поэтому поломку можно определить вам самому по характерным признакам:

  • Утечка смазки
  • Появление царапин
  • Трещин
  • Люфтов
  • Шум, слышимый во время зажигания и выключения двигателя
  • Колебания ощущаются во время работы двигателя на холостом ходу
  • Неравномерная работа двигателя
  • Колебания, передающиеся на кузов
  • Различного рода шумы в области коробки передач
  • Шумы во время работы двигателя, которые затихают при прогреве мотора или при выжимании педали сцепления
  • Вибрация на педали сцепления

Вы всегда можете связаться с нами и получить бесплатную консультацию.

Маховик двигателя
Реставрация двухмассового маховика
Признаки неисправности двухмассового маховика
Замена двухмассового маховика
Как проверить двухмассовый маховик

4 признака неисправности маховика

Маховик - это металлический диск, который напоминает шестерню, расположенную между сцеплением и трансмиссией. Эта часть, вместе с муфтой, помогает подавать питание к и от двигатель и трансмиссия. Любой ручной автомобиль, большегрузный грузовик или большая установка есть эта часть.

Поскольку обычно используется маховик, он могут появиться бороздки, дефекты или истончаться. Когда это случается, деталь может нуждаться в шлифовке или замене в зависимости от ее возраста и состояние.Откройте для себя четыре признака того, что ваш маховик может пойти Плохо.

1. Вы проскальзываете шестерни

Пробуксовка шестерен происходит чаще когда вы увеличиваете свои передачи. Например, вы можете пойти поставить свою машину со второй передачи на третью. Когда вы переключаете передачи, ваш двигатель оборотов, и вы можете сказать, что он не переключал передачи. Вероятно, ваша машина соскользнул обратно к снаряжению, с которого вы пытались продвинуться, или в этом случае, перекатился обратно на вторую передачу.

К сожалению, пробуксовка шестерен тоже явный признак неисправности сцепления.Таким образом, если вы поскользнулись шестеренок, вам нужно поискать другие признаки, чтобы определить, сцепление или маховик выходит из строя.

2, ваше сцепление вибрирует

Когда вы наступаете на сцепление, вы ожидайте, что вы почувствуете плавную педаль, которая давит вниз, когда вы нажимаете на нее. Если ваш маховик выходит из строя, плавная педаль - это не то, что вам нужно. Чувствовать. Вы можете почувствовать вибрацию, как только поставите ногу на сцепления или когда вы нажимаете на сцепление. Вибрация имеет тенденцию становитесь сильнее, когда вы нажимаете или включаете педаль сцепления.

3, Вы чувствуете запах гари

Жгучий запах, который выделяется включение или выключение передачи может указывать как на проблемы со сцеплением, так и проблемы с маховиком. Запах будет заметен в салоне вашего автомобиль или грузовик. Если вы опустите окно или остановитесь и поднимитесь капюшон, вы, скорее всего, не заметите запаха. Это ключ индикатор того, что проблема связана с муфтой или маховиком, а не с двигатель.

Думая о том, что пахнет гари запах может помочь вам определить, может быть, у вас плохое сцепление или выходит из строя маховик.Если вы чувствуете запах гари, который пахнет горящая резина или электрический огонь, скорее всего, у вас проблемы со сцеплением. Если запах гари больше похож на жареный тост, значит, маховик неисправен. скорее всего виноват.

4. Вы слышите вибрацию сцепления

Дребезжание сцепления происходит, когда вы отпустите сцепление, чтобы переключить передачи. Вместо того, чтобы плавно переключаться, вы чувствовать заикание или вибрацию, что также называется болтовней. Когда ваш дребезжит сцепление, может показаться, что машина заглохнет, пока вы переключите передачи - или ваша машина может заглохнуть.

Сцепление чаще дребезжит когда вы начинаете движение с полной остановки, например, после остановки на красный свет или знак остановки. Однако это может произойти в любой момент, когда вы переключать передачи. Дребезжание сцепления может быть вызвано многими проблемами сцепления, включая проблемы с выключателем сцепления или подшипниками.

Если вы заметили признаки сцепления болтать, ищите другие признаки, которые помогут вам определить, маховик или другая деталь может быть причиной дребезга.

Показал ли на вашем маховике что-либо из этих приметы? Здесь, в Clutch & Brake Xchange Inc., находится в Стоктон, Калифорния, мы ремонтируем маховики и продаем новые маховики. для широкого спектра автомобилей, большегрузных автомобилей и крупных буровых установок. Свяжитесь с нами Cегодня и позвольте нам помочь вам восстановить поверхность или приобрести маховик. Мы с нетерпением ждем возможности помочь вам со всеми вашими потребностями, связанными с маховиком.

7 признаков неисправного маховика (и стоимость замены в 2021 году)

(Обновлено 3 ноября 2020 года)

Каждый автомобиль с механической коробкой передач имеет механическое устройство, называемое маховиком.Маховики - это тяжелые сбалансированные металлические диски, в которых накапливается энергия вращения.

Поскольку тяжелые вращающиеся объекты обладают высокой инерцией (т. Е. Сопротивлением изменению скорости), маховики обеспечивают плавную работу двигателя даже в том случае, если передача крутящего момента непостоянна или быстро меняется, например, при переключении передач.

Если вы раньше водили только автомобили с автоматической коробкой передач, то, вероятно, никогда не слышали о маховиках. Маховики обычно встречаются только в автомобилях с механической коробкой передач.

Маховики на легковых и грузовых автомобилях прикреплены к задней части двигателя между двигателем и трансмиссией. Маховики обеспечивают дополнительную поверхность трения для сцепления и оснащены зубьями, которые входят в зацепление со стартером. Когда вы поворачиваете ключ, стартер вращает маховик, который раскручивает коленчатый вал и запускает двигатель.

Для автомобиля с механической коробкой передач важно иметь маховик для переключения передач и включения сцепления. Без маховика автомобиль, скорее всего, заглох бы, когда вы включите сцепление, чтобы вывести его из состояния покоя.Это связано с тем, что частота вращения двигателя упадет слишком быстро без всего углового момента, обеспечиваемого маховиком.

Если бы вы могли каким-то образом управлять автомобилем без маховика, это, вероятно, не было бы приятным занятием.

Признаки неисправности маховика

К сожалению, маховики не служат вечно. Они постепенно изнашиваются по мере того, как постоянно используются в автомобиле. Если ваш маховик станет слишком изношенным или поврежденным, появятся некоторые заметные симптомы, которые вы не сможете игнорировать.

Не позволяйте этим симптомам продолжаться слишком долго, иначе они повлияют на общую управляемость автомобиля. Вот некоторые из наиболее распространенных признаков неисправного маховика.

1) Пробуксовка передач

Если вы переключаетесь на новую передачу и затем замечаете, что частота вращения двигателя (об / мин) увеличивается намного быстрее, чем ваша путевая скорость, это называется проскальзыванием шестерни.

Поскольку маховик и нажимной диск имеют поверхности трения, которые предназначены для захвата сцепления, проскальзывающий маховик может ощущаться как проскальзывающее сцепление.

Если масло или смазка попадут на фрикционную поверхность маховика, это повлияет на способность сцепления зацепиться с маховиком и захватить его без проскальзывания, даже когда сцепление должно быть полностью включено педаль сцепления).

Если при переключении шестерня продолжает буксовать, это, безусловно, повлияет на ваши навыки вождения и, в конечном итоге, повредит ваше сцепление.

2) Невозможно переключить передачи

Иногда у вас будет противоположная проблема с шестернями.Вместо того, чтобы переключать передачи, вы вообще не сможете переключать передачи. Для появления этого симптома маховик должен быть в довольно плохом состоянии, а также могут быть повреждены другие компоненты трансмиссии.

Очевидно, что если вы не можете переключать передачи, вы вообще не сможете управлять своим транспортным средством.

3) Запах гари

Если ваш пассажирский салон ощущается запахом гари, это может быть связано с множеством возможных причин. Неисправный маховик может быть одной из этих причин из-за тепла, выделяемого трением в сцеплении.

Если вы использовали сцепление в непредусмотренное время, это может вызвать проблемы с маховиком.

4) Вибрация сцепления (вибрация сцепления)

Если педаль сцепления испытывает сильную вибрацию, то, скорее всего, неисправен маховик. Вибрации в конечном итоге станут настолько сильными, что вы сможете почувствовать их на полу, а не только на педали сцепления.

Когда вы ведете автомобиль, маховик может со временем чрезмерно биение, что оставляет ощущение деформации поверхности при включении сцепления.

Если вы когда-либо перегревали маховик или слишком долго управляли сцеплением, которое было на последнем издыхании, очень вероятно, что вы повредили маховик из-за чрезмерного нагрева или износа металла о металл. Изношенные до заклепок муфты повредят маховик.

Поврежденный маховик может иметь голубоватый цвет, так как металл нагревается намного выше своей рабочей температуры. Вы, вероятно, также заметите на поверхности тонкие трещинки. На поверхности могут быть даже пятна металла, так как маховик нагрелся и остыл.

Некоторые маховики содержат пружины, например, двухмассовые маховики. Если ваш автомобиль оборудован одним из них, пружины маховика могут вызывать эти колебания. Двухмассовые маховики, скорее всего, потребуют замены, так как они не подлежат ремонту, как стандартный маховик.

5) Не запускается или запускается непостоянно

Если зубья на маховике повреждены, маховик может не сцепиться со стартером. Это может затруднить или сделать невозможным запуск автомобиля.

Если у вас возникли проблемы с запуском двигателя, вы можете также взглянуть на свой стартер.

6) Остановка двигателя

Слишком легкий для автомобиля (или водителя) маховик на вторичном рынке значительно упростит его остановку и может привести к резкому холостому ходу.

На очень легких маховиках вы можете даже заглохнуть, просто нажав на сцепление, просто потому, что частота вращения двигателя падает слишком быстро, чтобы ЭБУ мог добавить дополнительный воздух и топливо для компенсации.

7) Вибрация двигателя при включенном сцеплении

Если маховик неуравновешен, он может вызвать вибрацию всей трансмиссии даже при включенном сцеплении.

Если вы недавно заменили сцепление, маховик или нажимной диск, убедитесь, что вы затянули все болты в соответствии со спецификацией и применили фиксатор резьбы, если это требуется в заводском руководстве по обслуживанию. Маховик, который расшатывается или распадается во время движения, невероятно опасен, поскольку в маховике хранится значительное количество энергии.

Маховик очень тяжелый и может сильно сотрясать автомобиль, если все не сбалансировано и не выровнено должным образом.

Стоимость замены маховика

Стоимость замены маховика будет зависеть от марки и модели вашего автомобиля. Вам может повезти, и вы обнаружите, что стоимость нового маховика составит всего 40 долларов или около того. Однако есть некоторые маховики, которые будут стоить до 400 долларов и более и изготовлены из более прочных и легких материалов, чем просто сталь.Двухмассовые маховики или другие сложные конструкции более дороги.

Помимо стоимости запчастей, вам также придется беспокоиться о стоимости рабочей силы. Это будет непростая задача, поэтому механик может потратить от 4 до 5 часов. Если их почасовая ставка составляет 100 долларов, это будет означать от 400 до 500 долларов только на оплату труда.

Сложите все вместе, и вы получите от 400 до 1500 долларов в качестве общей стоимости замены маховика, в зависимости от автомобиля.

Объяснение маховика: я механик, не волнуйтесь

Один из самых запутанных моментов в жизни новичка в жизни автовладельца - это когда в магазине говорят, что ваш маховик нуждается в регулировке. Ведь какой еще маховик.

Конечно, некоторых новичков пугают громкие болтуны, которые чувствуют необходимость снисходительно относиться к любому, у кого есть gall , чтобы подойти к ним с их незнанием машин.

Избегайте таких редукторов, они худшие.

Прежде чем мы обсудим, что такое маховик, давайте прямо скажем: новички, если у вас есть вопросы по вашей машине, обратитесь к надежному механику и спросите! Да, это так просто! Не смущайтесь, если вы не знаете, что это такое; Мы не все инженеры, и не все мы начали возиться с двигателями V10, когда нам было 6 лет. Небольшие знания излечивают множество невежеств и могут сэкономить вам много денег в будущем.

Уф, разглагольствовать. Хорошо, к твоему вопросу.

Так что же такое маховик? Проще говоря, маховик - это устройство в двигателе, которое помогает вашему двигателю экономить энергию вращения. Существует сложное математическое уравнение относительно того, сколько энергии оно хранит, основанное на пропорциях квадрата скорости вращения, но я не буду утомлять вас этим.

Чтобы упростить задачу, подумайте об этом так: всякий раз, когда автомобиль замедляется или останавливается, движущиеся части внутри вашего двигателя теряют значительную скорость. Чтобы увеличить скорость без использования слишком большого количества энергии, маховик подает некоторую зарезервированную энергию, чтобы восполнить потерянный импульс, когда вы замедляете или останавливаетесь, избавляя ваш двигатель от необходимости запускать с нуля.

Хорошо, теперь, когда у нас есть основы, давайте немного углубимся в то, что такое маховик и что он делает для вашей машины:

Что такое маховики? Изображение с сайта Pixabay пользователя Mimzy

Так что же такое маховик на автомобилях? Ну, маховик - это устройство в вашей машине, которое похоже на утяжеленное колесо. Это колесо тяжелое, обычно от 10 до 20 фунтов, и хотя ему требуется время, чтобы начать вращаться, как только оно начнёт вращаться, оно способно сохранить большое количество кинетической энергии.Эта накопленная энергия затем используется каждый раз, когда вы запускаете двигатель для увеличения скорости или даже при запуске автомобиля.

В своих более примитивных итерациях маховики представляли собой огромные диски со спицами значительного диаметра и массивными металлическими ободами, главным образом потому, что инженерам в то время не хватало других компонентов двигателя, которые могли бы заставить их автомобиль работать быстрее. Однако в наши дни, благодаря различным технологическим достижениям, маховики не должны быть такими громоздкими; большинство маховиков в настоящее время изготовлено либо из углеродного волокна, либо из другого композитного материала, который делает их легкими.

В механических трансмиссиях он называется маховиком, а в автоматических трансмиссиях - гибкой пластиной. Маховик обычно прикреплен к коленчатому валу болтами и обычно находится в задней части двигателя. Помимо того, о чем мы говорили выше, у маховика есть несколько других целей (подробнее о функциях мы поговорим позже):

  • В автомобилях с механической коробкой передач маховик служит фрикционной поверхностью для сцепления. Поскольку маховик прикреплен болтами к нажимному диску сцепления, диск сцепления зажат между ними, обеспечивая рычаг.
  • То же самое для автомобилей с автоматической коробкой передач, где гибкая пластина прикреплена болтами к гидротрансформатору.
  • Зубчатое кольцо на внешнем крае маховика помогает стартеру запустить двигатель. Относительно большой диаметр маховика дает стартеру больше рычагов для запуска двигателя.
  • Для более крупных и тяжелых маховиков требуется большее усилие, чтобы заставить их вращаться, и в некоторых случаях это может фактически привести к отставанию более легких транспортных средств, но в более крупных автомобилях это действительно может помочь вашему двигателю работать лучше.Более тяжелый маховик означает, что он может накапливать больше энергии, поскольку он набирает обороты, что позволяет вашему двигателю более плавно переключаться на более высоких оборотах.

Как работают маховики? Изображение с сайта Pixabay пользователя Hansbenn

Но как маховик накапливает всю эту энергию? Подумайте об этом так: маховики, по сути, похожи на большие механические батареи. Обычный аккумулятор хранит энергию в виде химических веществ, таких как хлорид цинка или диоксид магния. В механической батарее, такой как маховик, она накапливает энергию в виде вращения (или, если вы хотите быть научным, кинетической энергии).

Чем быстрее вращается маховик или чем выше его момент инерции (то есть он тяжелее), тем больше энергии он может хранить. Конечно, учитывая два варианта: быстро или тяжело вращать, лучше крутить его быстро: увеличение массы или веса маховика может принести больше вреда, чем пользы, потому что требуется больше энергии, чтобы заставить его вращаться до скорости, при которой он может эффективно хранить массу. Да, более тяжелый маховик производит вдвое больше энергии, чем более легкий маховик, если они вращаются с одинаковой скоростью: однако более легкий маховик может производить в четыре раза больше запасенной энергии, чем более тяжелый маховик, если вы вращаете более легкий маховик быстрее.

Вот почему гоночные автомобили и спортивные автомобили имеют более легкие маховики: более легкий маховик делает его более компактным, уменьшая общий вес автомобиля, что, в свою очередь, увеличивает время разгона. Высокоскоростные и легкие маховики - это то, что вам нужно, если вам нужны высокие скорости без потери инерции.

Теперь я чувствую, что должен упомянуть об этом, но нет, вы НЕ МОЖЕТЕ использовать маховик для увеличения скорости. Теоретически вы можете попробовать , в конце концов, это свободная страна, но имейте в виду: маховики имеют определенный «предел скорости», при котором материал устройства больше не может выдерживать инерцию и энергию, воздействующую на него, и он разбивается вдребезги. , и этот «предел» будет достигнут задолго до того, как вы сможете разогнать его до скорости, при которой он сможет оказать какое-либо существенное влияние на общие характеристики вашего автомобиля.Так что, пожалуйста, даже не пытайся.

Но для чего нужны маховики? Изображение предоставлено пользователем Pixabay ArtisticOperations

Итак, теперь, когда у нас есть общее представление о том, что такое маховик и как он работает, давайте поговорим о его важнейших функциях в автомобиле. Ранее мы говорили о некоторых целях маховика, от запуска двигателей до более плавной трансмиссии, но есть еще несколько вещей, о которых стоит упомянуть, не говоря уже о том, чтобы углубиться в то, что мы обсуждали ранее, поэтому вот функции маховика в автомобиле:

Запуск двигателя Изображение с сайта Pixabay пользователя Free-Photos

Спицы, окружающие внешний обод маховика, помогают стартеру более эффективно запускать двигатель.В стартере используется небольшая шестерня, называемая шестерней Bendix, которая соединяется с маховиком, когда вы поворачиваете ключ в замке зажигания. Затем стартер и шестерня Bendix вращают маховик, который, в свою очередь, вращает коленчатый вал, который, в свою очередь, начинает цикл сжатия, который запускает ваш двигатель. После полного запуска двигателя шестерня Bendix отсоединяется, позволяя маховику вращаться и набирать инерцию.

Сглаживание оборотов двигателя GIF через Giphy

Чтобы понять, как маховик помогает сгладить частоту вращения двигателя, давайте поговорим о том, как ваша машина развивает скорость: когда двигатель работает, крошечные горения внутри двигателя толкают поршни вверх и вниз, создавая энергию.Затем эта энергия преобразуется коленчатым валом во вращательное движение вашего двигателя. К сожалению, поскольку мощность генерируется только два или четыре раза (в зависимости от количества цилиндров вашего двигателя) за один оборот двигателя, передача энергии от поршня к коленчатому валу в лучшем случае происходит очень рывками.

Введите маховик. Поскольку он постоянно вращается, он обеспечивает достаточную инерцию коленчатого вала между срабатываниями поршня, сохраняя вращение коленчатого вала постоянным и плавным.

Балансировка двигателя GIF через Gfycat

Из-за того, как поршни в современных двигателях расположены, то есть в виде V-образного смещения от центра коленчатого вала, который раскачивает двигатели при каждом запуске, двигатель может работать нестабильно.

Однако веса маховика достаточно, чтобы остановить любое движение двигателя из стороны в сторону, когда он совершает свои обороты. Это уравновешивает и стабилизирует двигатель, надежно удерживая его на опоре, что, в свою очередь, снижает общие вибрации двигателя.

Снижает нагрузку на трансмиссию автомобиля.

Поскольку двигатель стабилизирован и его работа остается плавной, маховик также предназначен для уменьшения нагрузки на трансмиссию вашего автомобиля. Маховик ограничивает степень износа соединений между осью и трансмиссией, удерживая все компоненты в устойчивости и перемещая их только в том направлении, в котором они должны были двигаться.

Flexplate против маховика - 3 вещи, которые вам нужно знать [самое важное]

Маховики и гибкие пластины , которые часто называют одним и тем же, имеют сходство, но совершенно разные.

1.

Маховики обычно используются на транспортных средствах, оборудованных механическими коробками передач, а гибкие пластины используются в транспортных средствах с автоматической коробкой передач.

Механическая коробка передач имеет маховик, прикрепленный к коленчатому валу, и диск сцепления между нажимным диском и маховиком.

Когда кто-то нажимает на сцепление, выжимной подшипник вдавливается, что заставляет нажимной диск перестать оказывать давление на диск сцепления.

Когда это происходит, он перестает получать питание от двигателя.

Таким образом, передача переключается без повреждения трансмиссии.

Как только оператор / водитель переключает передачу на новую передачу, отпустите педаль сцепления, тогда диск сцепления снова сможет начать получать мощность от двигателя.

Коробка автомат устраняет сцепление и скрежет.

В основном автоматизирует процесс переключения, поэтому водителю не нужно беспокоиться о переключении передач во время вождения.

Гибкая пластина установлена ​​на коленчатом валу и соединяет выход двигателя с входом преобразователя крутящего момента.

Гидротрансформаторы заменяют сцепление механической коробки передач.

Позволяет отсоединить нагрузку от источника питания.

Обычно они представляют собой тип гидравлической муфты, которая может увеличивать крутящий момент и используется для передачи крутящего момента от первичного двигателя (двигателя внутреннего сгорания или электродвигателя) на вращающуюся ведомую нагрузку. Гидротрансформатор расположен между гибкой пластиной и коробкой передач.

Маховики из-за процесса трения очень толстые, сделаны из стали и такие же тяжелые, как и выглядят.

Их жизненный цикл может длиться дольше, чем у сцепления, но перед установкой нового сцепления их необходимо обновить.

Когда они действительно нуждаются в замене, обычно можно обойтись без замены послепродажного обслуживания.

2.

Гибкие пластины намного тоньше, чем маховик

Помимо зубчатого венца, который он использует для соединения со стартером (в зависимости от автомобиля и объема двигателя), они намного легче.

Это связано с гидравлической муфтой гидротрансформатора, которая исключает притирку муфты.

Более легкая и тонкая металлическая рама может изгибаться поперек своей главной оси - изгибаться из стороны в сторону (отсюда и название - Flexplate) - принимая движение в гидротрансформаторе при изменении скорости вращения.

Металлический каркас гибкой пластины сам по себе имеет несколько отверстий, вырезанных машинным способом, внутри корпуса пластины.

Один набор отверстий будет выглядеть одинаково и предназначен для крепления к коленчатому валу.

Остальные отверстия относятся к автомобилю, настройке гидротрансформатора и потенциальному весу гибкой пластины.

Независимо от размера автомобиля, небольшого экономичного размера или большегрузного грузовика.

Если ваш автомобиль оснащен механической коробкой передач и вам необходимо нажать на сцепление для переключения передач,

Ваш автомобиль имеет маховик как часть трансмиссии. Если все, что вам нужно сделать, это включить рычаг переключения передач (D) и нажать на педаль газа, ваш автомобиль имеет гибкую пластину.

3.Стоимость ремонта и замены

Если у вас возникли проблемы с маховиком, вероятно, вам придется их заменить, но какова их стоимость?

Замена маховика может отличаться в зависимости от модели и качества,

цены порядка 35 $ и 400 $. В нашем магазине есть множество маховиков для вашего комфорта.

Это были некоторые важные факты о маховиках и гибких пластинах.

Теперь, могу ли я водить

с треснувшей гибкой пластиной ?

Конечно, вы можете ездить со сломанной гибкой пластиной, но она тяжелая опасно .

И звук сломанной детали ужасен, если у вас сломана гибкая пластина или маховик, вы должны немедленно обратиться к своему механику и заменить деталь.

❤️ Каковы наиболее распространенные симптомы неисправности маховика? ❤️

Мощность вашего автомобиля, грузовика или внедорожника зависит от мощности трансмиссии, которая у вас установлена. Трансмиссия вашего автомобиля состоит из всего, от двигателя до трансмиссии, и отвечает за выработку энергии, необходимой вашему автомобилю, грузовику или внедорожнику для движения вперед.Одним из многих ключевых компонентов трансмиссии является маховик. Если он не работает должным образом, это может привести к повреждению всей трансмиссии, поэтому вам нужно внимательно следить за плохими симптомами маховика и что-то с ними делать. Узнайте больше о своем маховике и о том, что он делает, ниже, прежде чем узнавать о симптомах неисправного маховика и о том, что вам нужно сделать, чтобы они исчезли.

Авторемонт стоит ДОРОГОЙ


Что такое маховик?

Большинство людей слышали слово «трансмиссия» раньше и имеют некоторое общее представление о том, что оно означает.Легко догадаться, что трансмиссия вашего автомобиля отвечает за обеспечение мощности вашего автомобиля, грузовика или внедорожника. Но не все знакомы с каждым отдельным компонентом трансмиссии своего автомобиля, и это большая часть причины, по которой маховик является одной из самых необычных частей автомобиля, несмотря на его важность.

Маховик вашего автомобиля легко идентифицировать. Это большой металлический диск, который очень тяжелый. Он расположен в задней части двигателя и установлен в нем на задней части коленчатого вала.У него есть зубчатый венец, который вращается по окружности, и этот зубчатый венец предназначен для соединения со стартером вашего автомобиля, когда вы собираетесь заводить его. Ваш маховик также тесно связан со сцеплением вашего автомобиля и работает с ним, когда вы находитесь за рулем автомобиля.

Одна вещь, которую определенно стоит отметить, заключается в том, что не на всех транспортных средствах есть маховики. Фактически, если у вас есть автомобиль с автоматической коробкой передач, вам не нужно беспокоиться о симптомах неисправности маховика, поскольку в вашем автомобиле нет маховика.Только у тех, у кого в автомобилях механическая коробка передач, есть маховики, и даже тогда есть некоторые механические коробки передач, которые не зависят от маховика. Вы должны проверить, есть ли у вашего автомобиля маховик, прежде чем беспокоиться о симптомах неисправного маховика.

Что делает маховик?

Теперь, когда вы понимаете, что такое маховик, и знаете, есть ли в вашем автомобиле маховик, давайте обсудим, что делает маховик, когда он работает должным образом.Как мы уже упоминали, он находится в задней части двигателя и предназначен для хранения любой энергии вращения, которая может накапливаться. Он также помогает сгладить все колеблющиеся силы, возникающие при срабатывании различных цилиндров вашего двигателя. И то, и другое он будет делать практически всегда, когда у вас включена машина.

Как мы упоминали несколько минут назад, маховик вашего автомобиля также рано и часто срабатывает вместе со сцеплением вашего автомобиля.Вырабатывается постоянный поток энергии, который течет от вашего двигателя к трансмиссии. А чтобы обеспечить плавную передачу этой мощности от двигателя к трансмиссии, в автомобиле используется маховик. Он поддерживает эту мощность в непрерывном движении до тех пор, пока ее не преследуют какие-либо симптомы плохого маховика.

Как долго должен служить маховик?

Как вы уже знаете, маховик вашего автомобиля играет важную роль в его общем благополучии.Поскольку он отвечает за передачу такой большой мощности от двигателя прямо к трансмиссии, любые проблемы с ним могут создать для вас большие проблемы. Колеса вашего автомобиля могут вообще потерять мощность, если ваш маховик внезапно перестанет работать. Вот почему вам так важно знать о симптомах неисправного маховика и о том, когда они могут возникнуть.

Вообще говоря, вам не нужно беспокоиться о том, что ваш маховик сломается, когда вы впервые садитесь в машину.Ваш маховик в большинстве случаев должен длиться от 80 000 до 100 000 миль, если не чаще. Но поскольку ваш маховик так тесно связан со сцеплением вашего автомобиля, вам, возможно, придется заменять его чаще, если у вас когда-либо будут проблемы со сцеплением. Также есть вероятность, что маховик сломается раньше, чем сам по себе, если вы постоянно изнашиваете свой автомобиль.

Самый простой способ узнать, когда пришло время для вашего старого маховика, - это когда у него начнут проявляться симптомы неисправного маховика.Они укажут, что ваш маховик больше не выполняет то, что вам нужно, и что вам нужно будет его заменить как можно скорее.

Каковы наиболее распространенные симптомы неисправности маховика?

Меньше всего вам нужно, чтобы ваш автомобиль неожиданно отказал из-за поломки маховика. Возможно, вы больше не сможете водить машину, если маховик выстрелит. Но хорошая новость в том, что маховик обычно не умирает внезапно. Вы начнете замечать некоторые из симптомов неисправного маховика за несколько недель до того, как маховик налетит на вас.Вы должны запомнить их и сразу же запланировать обслуживание вашего автомобиля, когда вы их заметите.

Вот некоторые из наиболее распространенных симптомов неисправности маховика:

  • Ваш автомобиль издает странные звуки, когда вы включаете стартер
  • Ваш автомобиль издает дребезжащие звуки, когда вы нажимаете или отпускаете сцепление
  • Ваш автомобиль выскальзывает из передач или переходит на нейтральную передачу, когда вы пытаетесь переключить передачи
  • Ваш автомобиль регулярно трясется или вибрирует, когда вы ведете его
  • Сцепление вашего автомобиля часто пахнет горящим

Как вы, наверное, догадались, каждый раз, когда вы чувствуете, что у вас проблемы со сцеплением, у вас также могут быть проблемы с маховиком.Вместо того, чтобы игнорировать эти проблемы, вам следует осмотреть маховик и сцепление, чтобы увидеть, в чем проблема. Вы не хотите закрывать глаза на плохие симптомы маховика и позволять незначительной проблеме выйти из-под контроля.

Можно ли продолжать водить машину с неисправным маховиком?

Если вы подозреваете, что в вашем автомобиле неисправен маховик, и вы все равно продолжаете ездить на нем, вам придется играть с огнем. Изначально езда на автомобиле, грузовике или внедорожнике с неисправным маховиком может быть не концом света.Он все еще может эффективно выполнять свою работу, когда впервые начинает проявлять симптомы неисправного маховика.

Но совсем скоро вы начнете видеть все больше и больше симптомов неисправного маховика. Вы услышите звуки, исходящие от маховика, и почувствуете вибрации, которых раньше не чувствовали. Если у вас неисправный маховик, это может даже пахнуть, как будто ваше сцепление горит. Это, без тени сомнения, даст вам понять, что вам больше не следует водить машину с неисправным маховиком.Если вы это сделаете, это будет лишь вопросом времени, когда из-за неисправного маховика вы потеряете мощность на колесах вашего автомобиля. И это может поставить вас и других в очень опасное положение, если до этого дойдет.

Где взять машину для замены неисправного маховика?

Если у вас неисправный маховик в автомобиле, его уже не спасти. Его нужно будет заменить, а не отремонтировать. И вы не захотите доверять кому-либо замену маховика за вас.Вместо этого вы захотите обратиться к специалисту по трансмиссиям, чтобы выполнить эту работу, поскольку это одна из наиболее сложных работ по ремонту автомобилей, которые вам когда-либо понадобятся.

Для замены маховика в вашем автомобиле механику потребуется:

  • Снимите всю трансмиссию с автомобиля
  • Снимите неисправный маховик с автомобиля
  • Поставьте в машину новый маховик
  • Установите трансмиссию в машину и проверьте ее

В дополнение к этим шагам вашему механику также необходимо будет проверить ваш стартер, сцепление и трансмиссию, чтобы убедиться, что все они в хорошем рабочем состоянии.Им также нужно будет проверить вашу трансмиссию в целом, чтобы убедиться, что она работает должным образом. Это заставит механика приложить много усилий, что является большой частью причины, по которой вам понадобится кто-то, кто специализируется на работе с трансмиссиями на вашей стороне. Они смогут быстро диагностировать ваши неисправные симптомы маховика и в кратчайшие сроки устранить проблемы с вашим автомобилем.

Стоит ли самому пытаться отремонтировать неисправный маховик?

Если у вас есть некоторый опыт работы с транспортными средствами, у вас может возникнуть соблазн попробовать самостоятельно диагностировать симптомы неисправного маховика и заняться проектом замены маховика.Это никогда - давайте повторим, никогда, - не лучшая идея! Как мы только что говорили, замена маховика - сложная работа, которую всегда лучше доверить профессионалам.

Возможно, вам повезет вынуть старый маховик из автомобиля. Но когда дело доходит до установки нового маховика, для вас важно быть очень точным. Вам нужно будет установить маховик точно в правильное положение и правильно закрепить его болтами, чтобы получить наилучшие результаты. Если вы этого не сделаете, это может привести к повреждению двигателя и трансмиссии и вынудить вас делать более дорогой ремонт в дальнейшем.Вот почему вам следует отказаться от попыток замены маховика самостоятельно и позволить специалисту по трансмиссии сделать это за вас.

Сколько стоит замена маховика?

Ранее мы говорили о том, что хорошие новости о маховиках заключаются в том, что их обычно не нужно менять очень часто. Но плохая новость в том, что их замена будет стоить немалых денег, когда вам придется это сделать. Хотя есть некоторые маховики, которые будут стоить менее 100 долларов, есть другие, которые обойдутся вам как минимум в несколько сотен долларов только за запчасти.А поскольку замена маховика - это трудоемкий процесс, вы также можете заплатить до 500 долларов только на оплату труда.

Если сложить все это, среднестатистическому владельцу автомобиля придется заплатить где-то от 500 до 1000 долларов в большинстве случаев за замену маховика. Это делает его одной из самых дорогих деталей в трансмиссии. Это не должно мешать вам по-прежнему следить за признаками неисправности маховика и соответственно планировать обслуживание. Но это должно побудить вас постараться быть немного осторожнее со своим автомобилем в целом, чтобы снизить вероятность того, что вам придется делать замену маховика.

Стоит ли платить за замену маховика?

Теперь, когда вы знаете, сколько будет стоить устранение симптомов неисправного маховика и замена маховика, вы, возможно, задаетесь вопросом, стоит ли это того. Ответ… все зависит от обстоятельств! Если вы собираетесь продолжать водить машину еще хотя бы несколько лет, у вас не будет выбора, кроме как заплатить за установку нового маховика. Ездить с неисправным маховиком в автомобиле - это просто не вариант.

Но если у вас старый автомобиль, который может даже не стоить затрат на замену маховика, то замена неисправного маховика после того, как вы заметили некоторые признаки плохого маховика, может не иметь для вас особого смысла. Вместо этого вам следует подумать о том, чтобы избавиться от автомобиля, чтобы не платить более 1000 долларов за решение проблемы с маховиком.

Возможна ли продажа автомобиля с неисправным маховиком?

Автомобиль с признаками неисправного маховика не вызовет особого интереса у частных покупателей.В большинстве случаев они будут напуганы этими симптомами и не захотят иметь ничего общего с вашей машиной. Но это не значит, что вы не сможете его продать. У вас по-прежнему будет возможность избавиться от автомобиля с симптомами неисправного маховика через покупателей старых автомобилей.

Cash Cars Buyer купит у вас вашу старую машину с симптомами неисправного маховика и всем остальным за большие деньги, когда вы обратитесь к нам за помощью. Мы обещаем заплатить большую сумму за вашу машину, несмотря на проблемы, которые у вас возникли с маховиком.И мы даже отбуксируем его от вас бесплатно, чтобы вы могли заработать на нем как можно больше денег. Свяжитесь с нами сегодня, чтобы узнать больше о продаже нам вашего старого автомобиля с неисправным маховиком.

Требуется ли шлифовка маховика?

Замена сцепления в автомобиле никогда не бывает легкой задачей. Есть много различных компонентов, с которыми нужно работать и снимать, прежде чем даже добраться до пакета сцепления, и когда вы, наконец, это сделаете, вам нужно идеально установить сцепление и маховик, а затем собрать все вместе, чтобы вам не пришлось сделай работу снова.Хотя некоторые детали можно использовать повторно при замене сцепления, часто рекомендуется заменить все новыми деталями и восстановить поверхность маховика. Мы все за новые детали, но действительно ли нужно менять покрытие маховика?

Что такое маховик?

Маховик - важная часть узла сцепления. В буквальном смысле маховик - это большой металлический диск, который обычно делают из чугуна, стали или алюминия, обычно толстый и тяжелый, чтобы предотвратить коробление во время использования.Края маховика имеют зубцы, похожие на края четверти, чтобы цепляться за стартер, а сам маховик закреплен между муфтой и двигателем внутри картера трансмиссии.

СВЯЗАННЫЕ С: Как часто следует менять сцепление?

Замена сцепления | ChrisFix через YouTube

Что делает маховик?

Согласно Autoguru.com, маховик имеет несколько различных целей. Во-первых, он обеспечивает начальную инерцию для запуска двигателя, а также инерцию вращения, чтобы поддерживать его работу, в противном случае двигатель заглох бы, когда вы убираете ногу с газа.Маховик также уравновешивает двигатель, поскольку он особым образом нагружает коленчатый вал двигателя, и, что наиболее важно, маховик соединяет двигатель с трансмиссией через муфту, чтобы передавать мощность на колеса.

Шлифовка маховика - хорошая страховка

Теперь, когда мы знаем, что делает маховик, мы можем видеть, насколько он важен, когда дело доходит до баланса трансмиссии, сцепления и даже двигателя. Вдобавок ко всему, учитывая, сколько времени уходит на замену сцепления и маховика, вероятно, будет хорошей идеей сделать все правильно с первого раза.Когда вы ведете автомобиль с механической коробкой передач, сцепление постоянно контактирует с маховиком, когда вы отпускаете педаль сцепления.

Таким образом, на маховике могут образовываться горячие точки из-за чрезмерного трения и нагрева с течением времени, что, в свою очередь, может вызывать вибрацию при каждом зацеплении и при ускорении транспортного средства. Чтобы предотвратить любые проблемы после установки нового сцепления или позже, важно, чтобы маховик ремонтировал квалифицированный механик.Поверхность маховика обычно можно заменить довольно легко, и это относительно недорогая процедура. Если маховик слишком изношен и не подлежит ремонту, рекомендуется заменить все на новую деталь.

СВЯЗАННЫЙ: Hyundai создал механическую коробку передач без сцепления

Маховик от Mitsubishi | Wikimedia Commons

Сделай правильно с первого раза

Когда дело доходит до работы двигателя и трансмиссии, бывает сложно делать что-то дважды.Затраты на рабочую силу обычно являются самой дорогой частью любой интенсивной работы, такой как замена сцепления, поэтому рекомендуется обновлять поверхность маховика при каждой замене сцепления. Всегда не забывайте делать это правильно в первый раз, потому что это неправильно, второго раза может и не быть. Или, по крайней мере, будет очень дорого.

Может ли технология маховика вытеснить аккумулятор из гибридов автомобилей? | Физика

Рассмотрим гибридный автомобиль. На полпути между традиционным двигателем и полностью электрическим Nissan Leaf или Volkswagen e-Up !, они - дань уважения экологичному автомобилестроению.Сохраняя обычный дизельный двигатель, они могут собирать кинетическую энергию от тормозного движения автомобиля и использовать ее для питания дополнительного электродвигателя.

Но производство аккумуляторов требует больших затрат энергии, а вес аккумуляторной батареи может увеличить массу автомобиля более чем на 50 кг, что означает повышенное потребление топлива - хотя гибриды по-прежнему получают больше миль на галлон, чем обычные версии того же модели.

Тогда есть вопрос эффективности использования топлива - вы переходите от кинетической энергии к электрической, химической (аккумуляторной) энергии и обратно каждый раз, когда вы используете систему.Кинетическая энергия, которая в противном случае была бы потеряна в виде тепла при торможении, преобразуется в электричество генератором, который заряжает аккумулятор, а затем преобразуется обратно в кинетическую энергию.

Конверсионные потери неизбежны. А утилизация батарей создает собственные проблемы для окружающей среды.

Однако батареи - не единственный способ накапливать кинетическую энергию. Гибридные автомобили можно делать с маховиками вместо аккумуляторов. В этих «флайбрайдах» кинетическая энергия, восстанавливаемая при торможении, раскручивает маховик.Восстановленная кинетическая энергия накапливается в прялке и высвобождается при ускорении. Количество энергии, запасаемой маховиком, зависит от его массы и скорости, с которой он вращается; прототипы обеспечили прирост в 80 л.с.

По сравнению с батареями, маховики предлагают перспективу повышения эффективности использования топлива: энергия остается в механической форме, а не превращается из механической в ​​электрическую в химическую, поэтому потери при преобразовании снижаются. Маховики легкие, обычно 6-8 кг.(Чтобы обеспечить мощность до 60 киловатт, несмотря на их малую массу, они вращаются с подобной центрифуге скоростью до 60 000 об / мин.) И они не представляют так много сложных проблем, когда дело доходит до утилизации.

В 2010 году компания Porsche установила маховик в свой 911 GT3 RS Hybrid. Год спустя Jaguar продемонстрировал свой прототип гибридного XF с маховиком, обещая повышение топливной экономичности на 20%. Затем в 2012 году гибрид Audi Sport с маховиком, R18 e-tron quattro, стал первым гибридным автомобилем, выигравшим легендарную 24-часовую гонку на выносливость в Ле-Мане.В 2013 году Volvo объявила, что ее гибридный прототип с маховиком может обеспечить снижение расхода топлива на 25%.

Отлично. Итак, когда мы сможем водить его?

Ну, если вы водитель автобуса, то уже можете. Автобусы в Лондоне (а вскоре и в Северной Ирландии) используются, чтобы опробовать эту технологию. Но купить флайбридный автомобиль пока нельзя.

Компания Jaguar приостановила исследования маховиков. В Jaguar мне сообщили, что решение было принято, поскольку производственные возможности были ограничены «проблемами упаковки и стоимостью».По данным Flybrid Automotive, британской компании, которая изобрела маховик, Jaguar считает, что такой автомобиль был бы рентабельным только в том случае, если бы продавалось не менее 60 000 автомобилей в год, а в настоящее время инфраструктура для производства такого количества приводов маховика недоступна.

Porsche решил, что система маховика недостаточно «энергоемкая» для легкового автомобиля. Volvo сообщила мне, что исследования маховиков-гибридов находятся на стадии продвинутого проектирования - флайбриды описываются как интересная возможность, но не будут реализованы в срок поставки.

Означает ли это, что раннее обещание о маховике… ну, полетело?

Может и нет. Ранее в этом месяце производитель под названием Torotrak купил Flybrid Automotive и объявил, что в течение пяти лет мы можем покупать флайбриды для дороги. «Механические маховики имеют долгий срок службы и обладают хорошей устойчивостью к вибрации, температуре и циклам зарядки / разрядки», - говорит мне Тобиас Кничел из Flybrid. «В отличие от батарей, вы можете заряжать [маховик] и замедлять его почти так часто, как захотите.У вас не будет снижения производительности в течение срока службы ».

Flybrids также могут быть сравнительно дешевыми для покупки. Если производителя можно убедить производить компоненты маховика в больших объемах, цена автомобиля может составить около одной трети гибридной аккумуляторной батареи.

Итак, когда Книхель думает, что мы увидим их в продаже? »По моим оценкам, мы увидим дорожные автомобили незадолго до 2020 года; 2018 или 2019 ».

Звучит многообещающе. Могут ли флайбриды конкурировать с гибридными батареями? Роб Тринг из факультета авиационной и автомобильной техники Университета Лафборо задается вопросом, справедлив ли это вопрос.«Маховики - хороший способ накопления энергии. Но что касается сравнения их с батареями - это все равно, что сравнивать бензин и дизельное топливо. У обоих есть свои достоинства», - говорит он. «Маховики имеют меньшую удельную энергию по сравнению с батареями, но их удельная мощность выше».

Это означает, что маховики могут высвобождать накопленную энергию намного быстрее, чем батареи. Таким образом, несмотря на то, что они не могут хранить столько энергии при одинаковом весе, они могут действительно отлично подходить для езды по центру города, характеризующейся короткими расстояниями и бесконечными остановками.

С другой стороны, эта более низкая плотность энергии означает, что маховик не доставит вас во Францию ​​- вам придется использовать главный двигатель большую часть времени. «Вы бы никогда не создали флайбрид, который мог бы проехать с выключенным двигателем, скажем, 50 миль», - говорит Кничел.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
