Мотор vr6 – Классификация рядно-смещённых двигателей VW VR6 / VR5 (модификации, периоды выпуска и их различия)

Как нельзя ремонтировать двигатели: разбираем VR6 после неудачной «капиталки»

Как было сказано в заголовке, в разработку к нам попал двигатель VR6 серии ААА от VW. Можно сказать, почти легендарный двигатель, который в том или ином воплощении был установлен на Passat B3, Golf GTi, а также еще на ряд моделей необъятного концерна Volkswagen.

Кстати, а что значит VR? Одновременно и V-образный, и R-рядный? Почти. Конструкторы, чтобы значительно уменьшить габариты двигателя, в котором шесть «котлов», вспомнили старую (аж 20-х годов) модель Lancia. Именно на ней впервые серийно был установлен V-образный двигатель с предельно малым углом развала между рядами – порядка 10-20 градусов.

Понятное дело, чтобы вместить гильзы в столь ограниченном пространстве, их расположили в шахматном порядке. Гениально! Или не очень? В 20-х двигатель не поняли и не приняли, так как вибрации от такой конструкции были сумасшедшие.

Но через 70 лет двигатель сумели все же сбалансировать, применив все конструкторские изыски конца ХХ века, и выпустили в свет 2,8-литровый мотор, обозначив его как VR6.

По компактности – почти рядная «четверка», а по объему и количеству цилиндров – почти трехлитровый монстр. Угол развала – 15 градусов. Из особенностей – привод ГРМ сзади, там, где крепится коробка. Головка блока цилиндров – обычная, на первый взгляд, ничем не примечательная «голова» с двенадцатью клапанами. По сути неубиваемый, но мы-то знаем, что при «правильном» подходе все возможно.

Несчастливая случайность

К нам двигатель попал совершенно случайно. Хозяин заехал поменять масло и так, между прочим, поинтересовался, нормально ли то, что ему приходится доливать почти по два литра масла на 1 000 км. Ценой титанических усилий, трансформировав смех в удивление, переспросили о количестве доливаемого масла. Получив подтверждение, спросили, как давно ремонтировался ДВС. На что владелец, с закрадывающимся сомнением, указал на 20 000 км.

Мы сразу заподозрили, что работали «профи», ибо ликвидировать цель за один миг может и дурак, а вот сделать так, чтобы она умирала долго – на это способен не каждый. Причем разом погрустневший автомобилист утверждал, что машина, цитирую, «прёт и валит». Но наш мастер с видом следователя из убойного додавил-таки на разборку двигателя с целью его диагностики, выдвинув бронебойный аргумент. Если с двигателем окажется все в порядке, мы берем на себя все затраты. Если же нет – то капремонт по полной. Под таким натиском владелец VW Passat B3 сдался.

Поиск проблемы

Поначалу у мастера практически не было сомнений в диагнозе, учитывая анамнез. Потому с видом доктора Хауса он принялся разбирать двигатель. Если вам предстоит подобная процедура, маленький совет. Особое внимание уделите датчику расхода воздуха. При неаккуратном обращении его легко повредить, но не очень легко найти ему замену. Стоимость нового может доходить до 400 евро, вторичный же рынок может предложить цену в 100 евро в придачу с мешком и котом. Зная о вышесказанном, механик снимал этот датчик, затаив дыхание, а после снятия положил в самое безопасное место на станции – сейф с кассой.

Далее ничего трудного – VR6 в разборке ничуть не сложнее обычной «рядной четверки». Провода долой, элементы крепления туда же – алюминиевый впускной коллектор демонтирован.

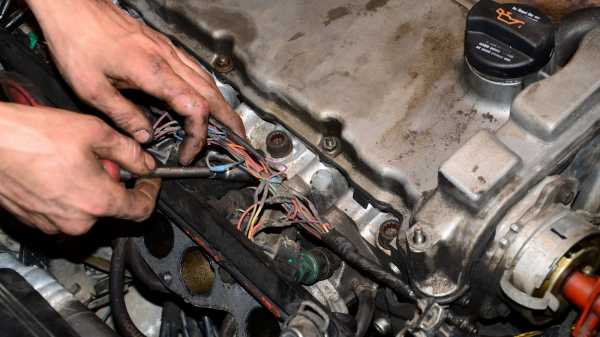

Отсоединяем разъемы и снимаем топливную рейку в сборе с форсунками. Топливопроводы оставляем на месте, они не помешают.

Далее снимаем переходник впускного коллектора и отсоединяем от головки блока цилиндров выпускной коллектор.

«Скидываем» клапанную крышку и распределитель (он же «трамблер»).

Нам нужно снять ГБЦ, для этого необходимо снять распределительные валы, а чтобы это сделать, снимаем верхнюю часть крышки цепи привода ГРМ.

Сначала выкрутили болты крепления звездочек распределительных валов, после чего сняли сначала один, потом другой валы.

Выкрутили, как и полагается, в определенной последовательности болты крепления ГБЦ и сняли ее.

Что мы видим внутри? Сильный нагар на поршнях! Стало быть, скорее всего, пришел конец кольцам. Головку блока цилиндров на время отложим в сторону. И позвоним владельцу машины – сообщить не самые приятные новости.

Дело запутывается

Если менять кольца, придется разбирать всю поршневую группу. Сняли поддон, отвернули элементы крепления шатунных крышек и вытолкнули поршни из цилиндров.

Что характерно для VR – плоскость днища поршня находится под углом 15 градусов к горизонтальной оси. Причина в том, что угол развала цилиндров есть, а накрыты они одной общей ГБЦ с идеально плоской поверхностью сопряжения. Сняли с поршней кольца, которые были в нормальном состоянии, чтобы измерять зазоры в замках.

По всем правилам диагностики мы установили кольца – одно за другим – в цилиндр без поршня, затем плоским щупом измерили зазоры. Это был первый раз, когда мастер засомневался в своих суждениях, так как зазор был в норме!

Измерили зазор между поршнем и цилиндром. И снова, если судить по мануалу производителя, зазор в пределах допустимого! Более того, на стенках явственно заметны следы хонингования (очень тонкой полировки) – кустарной, но почти идеально выполненной. Мастер на грани отчаяния – откуда же такой жуткий угар масла?

Разобрали головку блока – подробно об ее конструкции и неисправностях я рассказывал недавно в отдельном материале

. Клапаны притерты нормально, маслосъемные колпачки в идеале. Чудеса! Маслу деваться, казалось бы, просто некуда. Может, клиент просто морочил мастеру голову?

Но владелец настаивал на том, что доливал каждую тысячу почти по два литра масла. При разборке внимательно исследовали моторное масло и охлаждающую жидкость на наличие эмульсии, которая образовывается при попадании масла в воду и наоборот. И вновь никаких следов «криминала».

Было принято решение отправить блок к мастеру по расточке, но вот найти такого для работы с VR6 оказалось не так-то просто. Одни отказывались, ссылаясь на отсутствие дополнительного оборудования, необходимого для расточки блоков такой конструкции, другие – на отсутствие опыта. Одного все же нашли. Человек, который специализировался на расточке исключительно VR6.

Дело раскрыто

Попав на рабочий стол для расточки, многострадальный блок был забракован. Мастер, пытаясь правильно настроить инструмент станка, выявил огромное, по меркам таких точных деталей, отклонение от вертикальной оси цилиндра относительно оси коленчатого вала.

Что же случилось с блоком? Остается только догадываться. Похоже, что не имеющие опыта и оборудования сервисмены взялись за VR6, стали его растачивать и расточили так, что нарушили геометрию. Но в итоге собрали «как есть» и отдали владельцу.

Они прекрасно понимали, на что в первую очередь будет обращать внимание любой механик при диагностике неисправностей – на кольца, клапаны и маслосъемные колпачки. Ремонт такого двигателя мог повторяться очень часто, а неопытные мастера продолжали бы «подкидывать» новые кольца. Это поначалу решало бы проблему с угаром масла, но ненадолго. А время в таких ситуациях работает против владельца.

Вердикт станочника был однозначен – брак. Вывести в нормальное состояние такие цилиндры невозможно, так как не хватит толщины стенок гильз. Блок отправился на помойку.

Решение

Единственно возможный вариант развития событий – покупка подержанного блока цилиндров в приличном состоянии. Найдя таковой, с одобрения владельца, мы отшлифовали поверхность соединения с головкой блока, отхонинговали внутренние поверхности, а вот поршни оставили старые – заменили лишь кольца.

Напоследок – особенность сборки VR6 с маленьким углом развала цилиндров. Беда в том, что плоскость оси поршня находится под углом к плоскости блока. В таком случае использовать стандартное приспособление для обжима колец поршня при установке последнего в блок нельзя – он просто не влезет или его заклинит, если сильно усердствовать. Нужно специальное приспособление именно под этот двигатель, с помощью которого можно обжать поршень с кольцами и установить всю сборку в цилиндр.

Эпилог

После любой «байки из сервиса» вывод может быть только один: следите за своим автомобилем, старайтесь решать проблемы заранее, а на ремонте не экономьте и доверяйте дело профессионалам. Как видите, неопытные и недобросовестные мастера могут «отремонтировать» так, что лучше бы не брались.

Опрос

А у вас бывало, что мастера ломали машину, вместо того чтобы чинить?

Всего голосов:

www.kolesa.ru

Двигатель VR6 Volkswagen - Sharan


2. Двигатель VR6

Рис. 15. Схематическое изображение трех типов используемых в автомобилестроении шестицилиндровых двигателей: a — V-образный 6-цилиндровый двигатель; b — двигатель VR6; c — рядный двигатель

В этом разделе рассматривается установленный впервые в 1991 году на автомобиль Volkswagen Passat 6-цилиндровый двигатель под наименованием VR6, имеющий значительные отличия от обычной конструкторской концепции двигателей «Volkswagen» или «Audi». Двигатель в фирме «Volkswagen» получил наименование «AAA», но он более известен как VR6. Его шесть цилиндров расположены V-образно под углом 15° в отличие от традиционных V-образных двигателей, имеющих угол 60° или 90°. Двигатель VR6 стал настолько компактным, что позволил накрыть оба ряда цилиндров одной общей головкой, в отличие от обычного V-образного двигателя. В результате двигатель VR6 получился меньше по длине, чем рядный, и меньше по ширине, чем обычный V-образный 6-цилиндровый двигатель. На (рис. 15) схематично изображены три типа 6-цилиндровых двигателей, и видно, на основе чего был разработан двигатель VR6.

При таком остром угле расположения цилиндров (15°) проблемы с неравномерным вращением коленчатого вала двигателя VR6 не возникают, он работает так же ровно, как и рядный. Двигатель имеет два распределительных вала, которые управляют двенадцатью вертикально расположенными клапанами (по 2 на цилиндр). Оба распределительных вала верхнего расположения размещены в алюминиевой головке блока цилиндров. Распределительный вал 1, 3 и 5-го цилиндров установлен на четырех подшипниках, а распределительный вал для 2, 4 и 6-го цилиндров  – на трех подшипниках. Поверхность головки блока цилиндров в месте установки уплотнительной прокладки отшлифована. Камеры сгорания сделаны под углом, чтобы соответствовать V-образной конструкции двигателя.


Рис. 16. Привод распределительных валов двигателя VR6

Кованый коленчатый вал вращается на семи коренных подшипниках и снабжен двенадцатью противовесами и одним гасителем крутильных колебаний, что позволяет ему вращаться без радиального биения. Шатунные шейки коленчатого вала для каждого ряда цилиндров смещены на 22°. Относительно длинные шатуны (164 мм) соединяют коленчатый вал с легкими по весу поршнями, имеющими два компрессионных поршневых кольца и одно маслоотражательное кольцо. У большинства разработанных в течение последних лет фирмой «Volkswagen» двигателей привод распределительного вала осуществляется зубчатым ремнем. Однако в двигателе VR6 привод двух распределительных валов осуществляется одной общей двухрядной цепью (рис. 16), которая приводится в движение от звездочки промежуточного вала, соединенной однорядной цепью с шестерней коленчатого вала.

Два натяжителя с башмаками (необслуживаемые) обеспечивают требуемое натяжение цепей, а тарельчатые саморегулирующиеся гидравлические толкатели приводят в движение клапаны. Конструкция приводного механизма позволила сделать более компактной головку блока цилиндров.

Особое внимание при конструировании обращалось на подвод воздушно-топливной смеси, так как в одной головке блока цилиндров горючей смесью должны были быть обеспечены два ряда цилиндров. Двигатель был сконструирован с поперечной продувкой — впускные каналы располагаются на одной, а выпускные каналы на другой стороне, и горючая смесь в нем должна была попадать одновременно в 3 цилиндра на каждой стороне двигателя, а впускные трубы должны были быть равной длины.

Для решения этой проблемы корпус воздухозаборника установили на верхнюю часть головки блока цилиндров, от которой к каждому цилиндру идет своя отдельная впускная труба. Три трубы идут непосредственно к цилиндрам в передней части двигателя, а другие три трубы проходят над двигателем и соединяются с цилиндрами на задней стороне двигателя. Каждая впускная труба снабжена форсункой, а свечи зажигания расположены на внешней стороне цилиндров.

Несмотря на то, что конструкторы пытались сделать впускные трубы насколько это возможно равными по длине, все-таки существует разница в быстроте сжатия у двух рядов цилиндров. Однако эта разница сводится на нет, благодаря производимой фирмой «Bosch» системе впрыска топлива «Motronic», которая регулирует режим работы впрыска и зажигания в зависимости от нагрузки на двигатель и условий его работы. Электронный блок управления (ЭБУ) определяет количество впрыскиваемого в цилиндры топлива и точное опережение зажигания, благодаря получаемой в виде электрических сигналов информации от датчиков, а именно: данные о температуре, положении и частоте вращения коленчатого вала, расходе поступающего в двигатель воздуха, степени сжатия, угле опережения. Система впрыска «Motronic» снабжена датчиком детонации в каждом ряду цилиндров, что позволяет ЭБУ точно согласовывать управление впрыском и воспламенением для цилиндров в каждом ряду и соответственно синхронизировать моменты сжатия.


Рис. 17. Общий вид двигателя VR6 в сборе

Сегодня для «Volkswagen» является почти обычным делом устанавливать на свои автомобили нейтрализатор и датчик кислорода, которые обеспечивают обратную связь. Датчик отслеживает концентрацию кислорода в отработавших газах, а ЭБУ по его сигналам поддерживает такое соотношение воздух/топливо, которое обеспечивает наиболее эффективную работу нейтрализатора. Общий вид двигателя VR6 в сборе представлен на (рис. 17).

Предупреждение

Для того чтобы обеспечивать двигатель при прочих нормальных условиях хорошей воздушно-топливной смесью должен использоваться неэтилированный бензин с октановым числом не ниже 95.

manual.countryauto.ru

Volkswagen Vento 2.8 VR6 (1992) - технические характеристики и данные - максимальная мощность, максимальный крутящий момент, максимальная скорость, ускорение, расход топлива

Автопроизводитель
Название фирмы-производителя этого автомобиля.
Volkswagen
Серия
Данные о серии, к которой принадлежит автомобиль.
Vento
Модель
Наименование модели автомобиля.
Vento 2.8 VR6
Код
Идентификационный код модели.
-
Поколение
Поколение, к которому принадлежит эта модель.
-
Начало выпуска
Данные о начала производства этой модели.
1992
Тип кузова
Тип кузова данного автомобиля.
седан
Привод
Тип системы привода у данной модели (передний привод, задний привод, полный привод).
FWD (передний)
Количество мест
Количество мест этого автомобиля.
5
Количество дверей
Количество дверей этого автомобиля.
4
Длина
Расстояние между самыми наружными точками автомобиля спереди и сзади. Чаще всего это расстояние между бамперами.
4379.00 мм (миллиметров)

172.4016 in (дюйма)

14.3668 ft (фута)

Ширина
Расстояние между крайними точками кузова на левой и правой стороне автомобиля. Зеркала, ручки дверей, брызговики и т.д. при этом не учитываются.
1694.00 мм (миллиметров)

66.6929 in (дюйма)

5.5577 ft (фута)

Высота
Расстояние между высшей точкой автомобиля и плоскостью, на которую опираются колеса.
1405.00 мм (миллиметров)

55.3150 in (дюйма)

4.6096 ft (фута)

Колесная база
Расстояние между центрами передних и задних колёс, продольное расстояние между передней и задней осью.
2474.00 мм (миллиметров)

97.4016 in (дюйма)

8.1168 ft (фута)

Колея передняя
Расстояние между центрами передних колес.
1454.00 мм (миллиметров)

57.2441 in (дюйма)

4.7703 ft (фута)

Колея задняя
Расстояние между центрами задних колес.
1440.00 мм (миллиметров)

56.6929 in (дюйма)

4.7244 ft (фута)

Дорожный просвет/клиренс
Расстояние между опорной поверхностью и самой нижней точкой автомобиля, исключая шасси. Чаще всего самой нижней частью являются картеры ведущих мостов, картер раздаточной коробки, резонатор и т.д.
-
Снаряжённая масса
Масса полностью заправленного и укомплектованного автомобиля без массы груза, пассажиров, багажа и водителя.
1210 кг (килограмм)

2667.59 lb (паунда)

Распределение массы
Распределение массы автомобиля на передние/задние колеса.
-
Производитель двигателя
Название фирмы-производителя этого двигателя.
Volkswagen
Код двигателя
Идентификационный код двигателя этого автомобиля.
-
Объём двигателя
Рабочий объём/объём двигателя равен сумме рабочих объёмов всех цилиндров двигателя. Объём цилиндра определяется как произведение площади сечения цилиндра на длину рабочего хода поршня.
~ 2.8 л (литра)

2792 куб. см (кубических сантиметров)

Количество цилиндров
Количество цилиндрических камер сгорания в автомобильном двигателе.
6
Расположение цилиндров
Расположение цилиндров в автомобильном двигателе (рядное/V-образное/оппозитное).
V-образное
Количество клапанов на цилиндр
Число клапанов на каждый цилиндр у большинства современных автомобилей бывает равным двум (один впускной и один выпускной), трем (один впускной и два выпускных) и четырем (два впускных и два выпускных).
2
Диаметр цилиндра
Данные о диаметра цилиндра двигателя внутреннего сгорания.
81.00 мм (миллиметров)

3.1890 in (дюйма)

0.2657 ft (фута)

Ход поршня
Расстояние, проходимое поршнем от верхней до нижней мертвой точки.
90.30 мм (миллиметров)

3.5551 in (дюйма)

0.2963 ft (фута)

Степень сжатия
Отношение полного объема цилиндра к объему камеры сгорания. Степень сжатия показывает, во сколько раз сжимается топливовоздушная смесь при движении поршня от нижней мертвой точки до верхней мертвой точки.
10.00:1
BMEP
Среднее эффективное давление на поршень двигателя. Чем сильнее давление на поршень, тем больше крутящий момент и эффективнее работа двигателя.
153.38 psi (паундов на квадратный дюйм)

1057.52 кПа (килопаскали)

10.58 бар (бары)

Способ наполнения цилиндра свежим зарядом
По способу заполнения цилиндров свежим зарядом двигатели бывают без наддува и с наддувом. Наддув используют для увеличения количества свежего заряда горючей смеси, поступающей в цилиндры двигателя, за счет повышения давления при впуске. Двигатели без наддува называются атмосферными.
атмосферный
Газораспределительный механизм
Тип газораспределительного механизма, количество и расположение распределительных валов в двигателе.
SOHC (один распределительный вал в головке блока цилиндров)
Смазочная система
Система смазки/смазочная система снижает трения между сопряженными деталями двигателя и обеспечивает охлаждение деталей, защиту деталей от коррозии, удаление продуктов нагара и износа.
-
Коренные подшипники
Количество коренных подшипников коленчатого вала.
7
Система охлаждения
Tип системы охлаждения двигателя внутреннего сгорания (воздушная/жидкостная/гибридная).
жидкостная
Интеркулер
Сжатие воздуха приводит к повышению его температуры. Интеркулер используется для охлаждения поступаещего от турбокопмрессора воздуха и увеличения его плотности для улучшения сгорания.
нет
Расположение двигателя
Данные о расположения двигателя в кузове
впереди
Ориентация двигателя
Данные о ориентацией двигателя относительно продольной оси автомобиля.
поперечная
Система питания
Система питания/топливная система предназначена для хранения топлива, очистки и подачи топлива, очистки воздуха, приготовления горючей смеси и транспортировки горючей смеси в цилиндры двигателя.
впрыск
Каталитический конвертер
Каталитический конвертер (катализатор) снижaет количества вредных веществ в выхлопных газах.
есть
Максимальная мощность
Наибольшая мощность, которую может развить двигатель. Мощность - это отношение работы к интервалу времени ее совершения.
130 кВт (киловатт)

177 л.с. (лошадиных сил - нем.)

175 л.с. (лошадиных сил - англ.)

Максимальная мощность при об/мин
Количество оборотов в минуту, при которых двигатель автомобиля развивает свою максимальную мощность.
5800 об/мин (оборотов в минуту)
Максимальный крутящий момент
Наибольший крутящий момент, который может развить двигатель. Крутящий момент характеризует вращательное действие силы на твёрдое тело.
235 Нм (ньютон-метров)

173 ft-lb (фут-фунтов)

24 кгм (килограмм-метров)

Максимальный крутящий момент при об/мин
Количество оборотов в минуту, при которых двигатель автомобиля развивает свой максимальный крутящий момент.
4200 об/мин (оборотов в минуту)
Максимальная скорость
Максимальная скорость, которую способен развить автомобиль
224 км/ч (километров в час)

139.19 миль/ч (миль в час)

Максимальные обороты
Максимально допустимое число оборотов коленчатого вала в минуту.
-
0 - 60 миль/ч
Время в секундах, за которое автомобиль разгоняется от 0 до 60 миль в час.
-
0 - 100 км/ч
Время в секундах, за которое автомобиль разгоняется от 0 до 100 километров в час.
7.80 с (секунд)
Время прохождения четверти мили
Время в секундах, за которое автомобиль может проехать четверть мили с места.
-
Коэффициент аэродинамического сопротивления (Cd/Cx/Cw)
Безразмерный коэффициент, показывающий отношение аэродинамического сопротивления автомобиля к аналогичному по площади цилиндру. Чем он меньше, тем ниже аэродинамическое сопротивление, которое испытывает на себе автомобиль во время движения. Cd/Cx/Cw для большинства современных автомобилей составляет величину порядка 0.30 - 0.35.
-
Площадь лобовой поверхности (A)
Площадь лобовой поверхности автомобиля, которая выставлена воздушному потоку.
-
Площадь сопротивления (CdA)
Выражает аэродинамическую эффективность автомобиля - получается при умножении коэффициента аэродинамического сопротивления (Cd) и площади лобовой поверхности (A).
-
Объём топливного бака
Максимальное количество топлива, которое может хранить топливный бак автомобиля.
55.00 л (литра)

14.53 US gal (US галлона)

12.10 UK gal (UK галлона)

Расход топлива - городской цикл
Количество (литры) топлива, которые автомобиль потребляет на 100 километров пробега в городских условиях.
-
Расход топлива - загородный цикл
Количество (литры) топлива, которые автомобиль потребляет на 100 километров пробега в загородных условиях.
-
Расход топлива - комбинированный
Количество (литры) топлива, которые автомобиль потребляет на 100 километров пробега в городских и загородных условиях.
-
Выброс CO2
Данные о количество CO2, которое автомобиль выбрасывает в атмосфере.
-
Передняя подвеска
Информация о механизме передней подвески, используемой в этом автомобиле.
-
Задняя подвеска
Информация о механизме задней подвески, используемой в этом автомобиле.
-
Коробка передач/трансмиссия
Тип коробки передачи. Коробка передач измененяет крутящего момента, передаваемого от коленчатого вала двигателя к ведущим колесам.
механическая
Количество передач
Количество передач в коробке передач у этого автомобиля.
5
Передаточное отношение последней передачи
Передаточное отношение пары зубчатых колес равно отношению числа зубьев ведущего колеса к числу зубьев ведомого колеса.
0.84:1
Передаточное отношение главной пары
Выражает отношение между числом вращений карданного вала для одного вращения колеса.
3.39:1
Передние тормоза
Информация о тормозной системы передних колес. Tормозная система обеспечивает снижение скорости движения автомобиля и его полную остановку.
диски
Задние тормоза
Информация о тормозного механизма задних колес автомобиля.
диски

сервоусилитель

ABS (антиблокировочная система)

Передние тормозные диски
Информация о диаметре передних тормозных дисках. Тормозной диск - это главный елемент дисковых тормозных систем. Представляет собой металлический диск, об который трутся тормозные колодки.
-
Задние тормозные диски
Информация о диаметре задних тормозных дисках.
-
Передние колесные диски
Тип передних колесных дисков - высота, ширина борда, посадочный диаметр, вылет и т.д.
-
Задние колесные диски
Тип задних колесных дисков - высота, ширина борда, посадочный диаметр, вылет и т.д.
-
Передние шины
Информация о передних шинах автомобиля - ширина профиля, отношение высоты профиля к его ширине в процентах, тип, посадочный диаметр.
-
Задние шины
Информация о задних шинах автомобиля - ширина профиля, отношение высоты профиля к его ширине в процентах, тип, посадочный диаметр.
-
Минимальный диаметр поворота
Диаметр минимальной окружности, описываемой внешними колесами автомобиля при выполнении возможно более крутого поворота.
-
Система рулевого управления
Система рулевого управления, которая использованная в данном автомобиле.
-
Повороты руля
Количество поворотов рулевого колеса от упора до упора.
-

www.carinf.com

ДВИГАТЕЛЬ VR6

Номинальный диаметр цилиндра        81,01 мм

Размеры поршня:

 1-й ремонтный размер        81,51 мм

 2-й ремонтный размер        82,01 мм

Направляющие втулки клапана

Внутренний диаметр втулок        7,013—7,035 мм

Зазор штоков клапанов:

Рис. 38. Контроль биения стержня клапана внутри направляющей втулки с помощью измерительного прибора VW387

 впускные клапаны (см. рис. 38)        1,0 мм

 выпускные клапаны (см. рис. 38)        1,3 мм

Седла клапанов

Диаметр седла клапана:

 впускные клапаны        38,30 мм

 выпускные клапаны        33,50 мм

Угол наклона седла клапана        45°

Ширина седла клапана:

 впускные клапаны        Не более 1, 7 мм

 выпускные клапаны        Не более 2,0 мм

Внешний корректировочный угол:

 впускные клапаны        30°

 выпускные клапаны        75°

Макс. допустимая величина

Рис. 42. Измерение высоты выступа конца стержня клапана над верхним краем головки блока цилиндров

дополнительной обработки (см. рис. 42)

 впускные клапаны        33,90 мм

 выпускные клапаны        34,10 мм

Клапаны

Диаметр тарелки клапана:

 впускные клапаны        39,00 мм

 выпускные клапаны        34,20 мм

Длина клапана:

 впускные клапаны        106,25 мм

 выпускные клапаны        106,95 мм

Диаметр штока клапана:

 впускные клапаны        6,97 мм

 выпускные клапаны        6,95 мм

Толщина края клапана        Не менее 0,5 мм

Поршни

Место измерения диаметра поршня        6,0 мм от дна юбки поршня под углом в 90° к оси поршневого пальца

Диаметр поршня:

 номинальный        80,985 мм

 1-й ремонтный        81,485 мм

 2-й ремонтный        81,985 мм

Макс. допустимый износ поршня        0,04 мм

Зазор поршней:

 нормальный        0,03 мм

 предельно допустимый        0,07 мм

Зазор между поршневыми кольцами

и канавками:

 нормальный (компрессионные

 кольца)        0,02—0,07 мм

 нормальный (маслосъемное

 кольцо)        0,02—0,08 мм

 предельно допустимый        0,15 мм

Тепловой зазор:

 нормальный — компрессионные

 поршневые кольца        0,20—0,40 мм

 нормальный — маслосъемное

 кольцо        0,25—0,50 мм

 предельно допустимый        1,0 мм

Шатуны

Осевой зазор подшипника        0,05—0,31 мм

Предельно допустимый        0,37 мм

Зазор поршневого пальца        0,01—0,02 мм

Длина шатунов между центрами

подшипников        164,0 мм

Коленчатый вал

Количество коренных подшипников        7

Обозначение коренных подшипников        От 1 до 7, начиная с передней части двигателя (со стороны гасителя колебаний)

Регулировка осевого зазора        Регулировочные шайбы

Коренные и шатунные подшипники

Осевой зазор коленчатого вала:

 нормальный        0,07—0,17 мм

 предельно допустимый        0,25 мм

Зазор коренного подшипника:

 нормальный        0,02—0,06 мм

 предельно допустимый        0,1 мм

Зазор шатунного подшипника:

 нормальный        0,01—0,06 мм

 предельно допустимый        0,1 мм

Диаметр шейки коренного подшипника:

 номинальный диаметр        60,00 мм

 1-й ремонтный        59,75 мм

 2-й ремонтный        59,50 мм

 3-й ремонтный        59,25 мм

Система смазки двигателя

Давление в системе смазки        1 бар [100 кПа]

Максимальное давление в системе смазки        7 бар [700 кПа]

Количество масла в двигателе, которое необходимо залить при замене масла:

 со сменой фильтра        5,5 л

 без смены фильтра        5,0 л

Система охлаждения двигателя

Количество охлаждающей жидкости в системе охлаждения:

 с механической коробкой передач        9 л

 с автоматической коробкой передач        9,1 л

Термостат

  Температура открытия        85° C

  Температура закрытия        105° C

carmanz.com

Раздел 2. ДВИГАТЕЛЬ VR6

2.1. Cнятие и установка

 2.1.1. Снятие и установка коробки передач с двигателя

 2.1.2. Дополнительные операции, если на автомобиле установлен кондиционер

 2.1.3. Подвеска двигателя

2.2. Разборка и сборка

 2.2.1. Общие рекомендации при разборке и сборке двигателя

2.3. Головка блока цилиндров и клапаны

 2.3.1. Снятие головки блока цилиндров

 2.3.2. Разборка головки блока цилиндров

 2.3.3. Ремонт головки блока цилиндров

 2.3.4. Сборка головки блока цилиндров

 2.3.5. Установка головки блока цилиндров

 2.3.6. Гидравлический толкатель

2.4. Поршни и шатуны

 2.4.1. Снятие

 2.4.2. Измерение внутреннего диаметра цилиндра

 2.4.3. Проверка поршней и шатунов

 2.4.4. Измерение зазора подшипника шатуна

 2.4.5. Сборка поршней и шатунов

 2.4.6. Установка поршней и шатунов

2.5. Блок цилиндров

2.6. Коленчатый вал и коренные подшипники

 2.6.1. Снятие коленчатого вала

 2.6.2. Проверка коленчатого вала

 2.6.3. Установка коленчатого вала

 2.6.4. Сальники коленчатого вала

 2.6.5. Маховик

2.7. Привод механизма газораспределения

 2.7.1. Снятие деталей привода газораспределительного механизма

 2.7.2. Установка привода газораспределительного механизма

2.8. Промежуточный вал

2.9. Проверка компрессии в цилиндрах двигателя

2.10. Система выпуска отработавших газов

 2.10.1. Система дополнительной подачи воздуха

 2.10.2. Снятие и установка выпускного коллектора

 2.10.3. Снятие и установка системы выпуска отработавших газов

 2.10.4. Система очистки с применением активированного угля

 2.10.5. Система рециркуляции отработавших газов (EGR)

Рис. 15. Схематическое изображение трех типов используемых в автомобилестроении шестицилиндровых двигателей: a — V-образный 6-цилиндровый двигатель; b — двигатель VR6; c — рядный двигатель

В этом разделе рассматривается установленный впервые в 1991 году на автомобиль Volkswagen Passat 6-цилиндровый двигатель под наименованием VR6, имеющий значительные отличия от обычной конструкторской концепции двигателей «Volkswagen» или «Audi». Двигатель в фирме «Volkswagen» получил наименование «AAA», но он более известен как VR6. Его шесть цилиндров расположены V-образно под углом 15° в отличие от традиционных V-образных двигателей, имеющих угол 60° или 90°. Двигатель VR6 стал настолько компактным, что позволил накрыть оба ряда цилиндров одной общей головкой, в отличие от обычного V-образного двигателя. В результате двигатель VR6 получился меньше по длине, чем рядный, и меньше по ширине, чем обычный V-образный 6-цилиндровый двигатель. На (рис. 15) схематично изображены три типа 6-цилиндровых двигателей, и видно, на основе чего был разработан двигатель VR6.

При таком остром угле расположения цилиндров (15°) проблемы с неравномерным вращением коленчатого вала двигателя VR6 не возникают, он работает так же ровно, как и рядный. Двигатель имеет два распределительных вала, которые управляют двенадцатью вертикально расположенными клапанами (по 2 на цилиндр). Оба распределительных вала верхнего расположения размещены в алюминиевой головке блока цилиндров. Распределительный вал 1, 3 и 5-го цилиндров установлен на четырех подшипниках, а распределительный вал для 2, 4 и 6-го цилиндров  – на трех подшипниках. Поверхность головки блока цилиндров в месте установки уплотнительной прокладки отшлифована. Камеры сгорания сделаны под углом, чтобы соответствовать V-образной конструкции двигателя.

Рис. 16. Привод распределительных валов двигателя VR6

Кованый коленчатый вал вращается на семи коренных подшипниках и снабжен двенадцатью противовесами и одним гасителем крутильных колебаний, что позволяет ему вращаться без радиального биения. Шатунные шейки коленчатого вала для каждого ряда цилиндров смещены на 22°. Относительно длинные шатуны (164 мм) соединяют коленчатый вал с легкими по весу поршнями, имеющими два компрессионных поршневых кольца и одно маслоотражательное кольцо. У большинства разработанных в течение последних лет фирмой «Volkswagen» двигателей привод распределительного вала осуществляется зубчатым ремнем. Однако в двигателе VR6 привод двух распределительных валов осуществляется одной общей двухрядной цепью (рис. 16), которая приводится в движение от звездочки промежуточного вала, соединенной однорядной цепью с шестерней коленчатого вала.

Два натяжителя с башмаками (необслуживаемые) обеспечивают требуемое натяжение цепей, а тарельчатые саморегулирующиеся гидравлические толкатели приводят в движение клапаны. Конструкция приводного механизма позволила сделать более компактной головку блока цилиндров.

Особое внимание при конструировании обращалось на подвод воздушно-топливной смеси, так как в одной головке блока цилиндров горючей смесью должны были быть обеспечены два ряда цилиндров. Двигатель был сконструирован с поперечной продувкой — впускные каналы располагаются на одной, а выпускные каналы на другой стороне, и горючая смесь в нем должна была попадать одновременно в 3 цилиндра на каждой стороне двигателя, а впускные трубы должны были быть равной длины.

Для решения этой проблемы корпус воздухозаборника установили на верхнюю часть головки блока цилиндров, от которой к каждому цилиндру идет своя отдельная впускная труба. Три трубы идут непосредственно к цилиндрам в передней части двигателя, а другие три трубы проходят над двигателем и соединяются с цилиндрами на задней стороне двигателя. Каждая впускная труба снабжена форсункой, а свечи зажигания расположены на внешней стороне цилиндров.

Несмотря на то, что конструкторы пытались сделать впускные трубы насколько это возможно равными по длине, все-таки существует разница в быстроте сжатия у двух рядов цилиндров. Однако эта разница сводится на нет, благодаря производимой фирмой «Bosch» системе впрыска топлива «Motronic», которая регулирует режим работы впрыска и зажигания в зависимости от нагрузки на двигатель и условий его работы. Электронный блок управления (ЭБУ) определяет количество впрыскиваемого в цилиндры топлива и точное опережение зажигания, благодаря получаемой в виде электрических сигналов информации от датчиков, а именно: данные о температуре, положении и частоте вращения коленчатого вала, расходе поступающего в двигатель воздуха, степени сжатия, угле опережения. Система впрыска «Motronic» снабжена датчиком детонации в каждом ряду цилиндров, что позволяет ЭБУ точно согласовывать управление впрыском и воспламенением для цилиндров в каждом ряду и соответственно синхронизировать моменты сжатия.

Рис. 17. Общий вид двигателя VR6 в сборе

Сегодня для «Volkswagen» является почти обычным делом устанавливать на свои автомобили нейтрализатор и датчик кислорода, которые обеспечивают обратную связь. Датчик отслеживает концентрацию кислорода в отработавших газах, а ЭБУ по его сигналам поддерживает такое соотношение воздух/топливо, которое обеспечивает наиболее эффективную работу нейтрализатора. Общий вид двигателя VR6 в сборе представлен на (рис. 17).

Предупреждение

Для того чтобы обеспечивать двигатель при прочих нормальных условиях хорошей воздушно-топливной смесью должен использоваться неэтилированный бензин с октановым числом не ниже 95.

carmanz.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
