Тормоз-замедлитель, Ретардер, Интардер и Горный тормоз

Транспортное средство при движении под уклон начинает постепенно разгоняться, достигая скорости, опасной с точки зрения водителя для безопасного движения. Водитель притормаживает, используя рабочую тормозную систему, снижая скорость до безопасной. Через некоторое время автомобиль вновь разгоняется и цикл притормаживания повторяется.

За путь движения с перевала длиной 5–20 км циклы притормаживания рабочей системой многократно повторяются. Это сопровождается износом шин, тормозных накладок и — самое главное — увеличением температуры тормозных механизмов, в первую очередь тормозных накладок. При разогреве накладок тормозных механизмов снижается коэффициент трения накладки о тормозной барабан, а следовательно, и тормозная эффективность тормозного механизма. В результате эффективность торможения автомобиля в начале спуска с горы и в конце, при прочих равных условиях, совершенно различная. Резкое ухудшение тормозных свойств автомобиля с горячими тормозными механизмами может привести к дорожно-транспортному происшествию с тяжелыми последствиями.

Поэтому была разработана для тяжелых автомобилей и автопоездов такая тормозная система, которая обеспечивает длительное движение на спуске с небольшой постоянной скоростью без использования (и разогрева) механизмов рабочей тормозной системы. Последние должны оставаться в холодном состоянии и готовности выполнить в любой момент торможение с максимальной эффективностью.
Такой системой является вспомогательная (второе название — износостойкая) тормозная система. Вспомогательная система не может снизить скорость автомобиля до нуля.

По нормативным документам эффективность вспомогательной тормозной системы считается достаточной, если на уклоне в 7 % длиной 7 км скорость автомобиля поддерживается на уровне (30±5) км/ч.

Конструктивно вспомогательная тормозная система выполняется сейчас тремя способами: моторный тормоз, гидравлический тормоз-замедлитель и электрический тормоз-замедлитель. Следует иметь в виду, что в качестве тормоза-замедлителя на каждом автомобиле можно использовать двигатель, работающий на режиме холостого хода (так называемое торможение двигателем). Тормозной момент, создаваемый в этом случае двигателем, увеличивается при включении низших передач в коробке. Однако тормозной момент, развиваемый двигателем, работающим на холостых оборотах, небольшой и не обеспечивает необходимого замедления автомобиля большой массы.

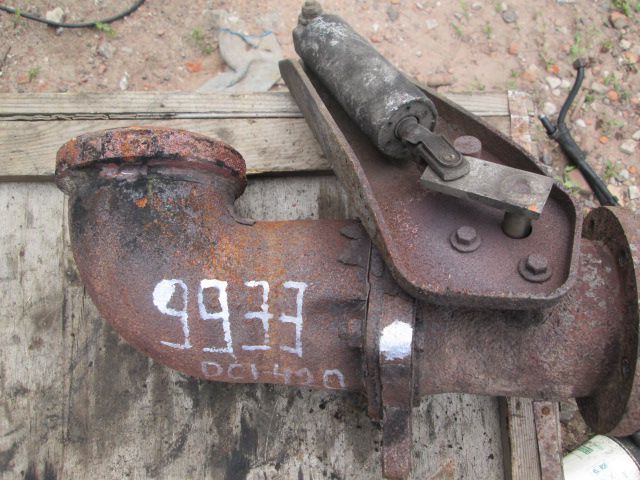

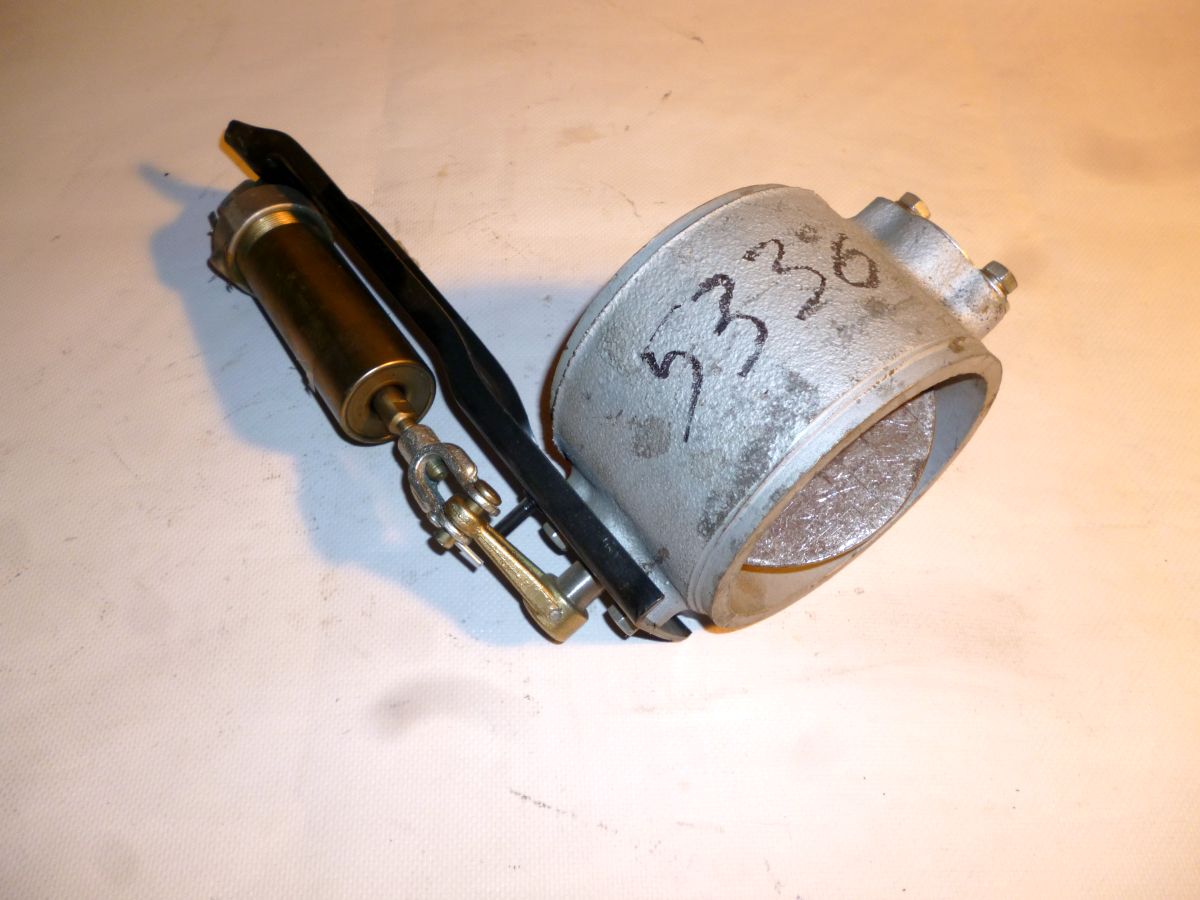

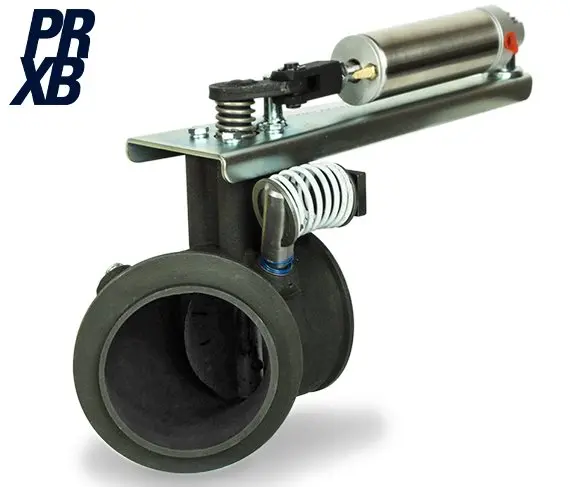

Более эффективный моторный тормоз (горный тормоз) представляет собой двигатель автомобиля, оборудованный дополнительными устройствами выключения подачи топлива и поворота заслонок в выпускном трубопроводе, создающих дополнительное сопротивление. При торможении водитель с помощью пневматического привода поворачивает заслонку в трубе глушителя в закрытое положение и перемещает рейку топливного насоса высокого давления в положение нулевой подачи топлива в двигатель. Вследствие этих действий двигатель автомобиля глушится (но вращение коленчатого вала не прекращается) и становится невозможным выпуск воздуха из цилиндров через выпускной тракт. В такте выпуска поршень стремится вытолкнуть воздух через выпускной трубопровод. При этом поршень испытывает сопротивление, многократно сжимая воздух. Следствием этого сопротивления перемещению поршня является замедление вращения коленчатого вала, и, следовательно,передача от него через трансмиссию тормозного момента к ведущим колесам автомобиля.

Тормоз-замедлитель, ретардер (англ. retarder), — устройство, предназначенное для снижения скорости транспортного средства без задействования основной тормозной системы. Из большого количества схем чаще всего применяются электромагнитная и гидравлическая.

Преимущество гидравлического тормоза-замедлителя в стабильности по мере повышения температуры, в то время как электродинамический ретардер способен выдавать большее тормозное усилие.

Теперь подробнее.

Ретардеры делят по принципу и месту установки. По месту установки бывают первичные — которые установлены перед коробкой передач и вторичные — за ней. Недостаток первичных в том, что при переключении передач происходит прерывание тормозного момента — что, не совсем есть хорошо. По принципу это соответственно:

Гидродинамический ретардер по принципу работы очень похож на гидротрансформатор. Ретардер этого типа состоит из двух турбин, закрепленных на одной оси в общем корпусе. Ротор жестко связан с ведущими элементами трансмиссии, в то время как статор жестко соединен с корпусом. При движении машины ротор бесцельно гоняет воздух внутри ретардера, а при включении ретардера открывается клапан, через который сжатый воздух поступает в расширительный бак, и рабочая жидкость начинает поступать внутрь турбины. Ротор, движимый карданным валом, разгоняет масло, которое затем попадает в статор и тормозится, замедляя тем самым и ТС. Для вывода тепла чаще всего используется система охлаждения двигателя. Ретардеры могут оборудоваться собственным радиатором, если объем системы охлаждения автодома не рассчитан на появление дополнительных источников тепла. В новых моделях этих устройств система охлаждения ретардера объединена с системой охлаждения двигателя, что не только делает конструкцию проще и легче, но и позволяет достичь большей стабильности температурного режима работы. Недостатком гидродинамического ретардера является тот факт, что для достижения эффективного торможения ему необходимы достаточно высокие обороты.

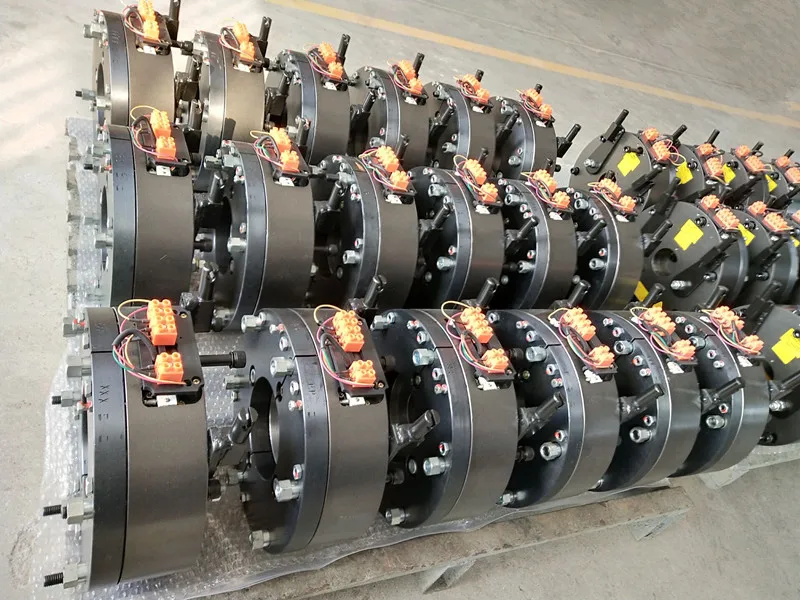

Электродинамический ретардер. Индукционные тормоза обеспечивают рассеивание энергии торможения за счет генерации токов Фуко. В состав тормоза-замедлителя как правило входят неподвижный статор и пара роторов, жестко соединенных с вращающим их приводным валом. Статор и роторы установлены коаксиально (что бы совпадали центральные оси) друг напротив друга и разделены небольшим воздушным зазором во избежание любого трения. Статор играет роль индуктора. Он состоит из последовательно соединенной пары электромагнитов, которые при непрерывном протекании электрического тока через обмотки статора создают электромагнитное поле, необходимое для возникновения токов Фуко в материале роторов. Роторы играют роль якоря. Они изготовлены из специального проводящего материала, и вихревые токи в роторах возникают только при вращении роторов с помощью приводного вала в магнитном поле, созданном статором.
Токи Фуко по определению представляют собой токи, возникающие в массивном металлическом проводнике при его помещении в переменное магнитное поле. Токи Фуко циркулируют вокруг линий магнитного потока, и эти токи также называются вихревыми токами. Появление токов Фуко в материале ротора приводит к возникновению лапласовых сил, действующих в направлении, противоположном вращению ротора. В результате этого создается тормозящий момент, действующий на приводной вал и замедляющий таким образом движение автомобиля. Токи Фуко являются причиной интенсивного повышения температуры роторов, тепло от которых отводится в атмосферу посредством системы вентиляции. Несмотря на то, что электромагнитные ретардеры тяжелее гидродинамических, они имеют существенное преимущество — начинают эффективно работать практически с холостых оборотов. Слабая сторона – ресурс. Ретардеры такого типа, могут быть установлены непосредственно на вторичный вал трансмиссии или карданный вал. Фирма Telma предлагает еще один способ установки – «на ось» или «осевой ретардер», если переводить дословно – axle retarder. На самом деле он устанавливается на задний мост, и ротор крепиться на вал главной передачи. Принцип действия индукционных тормозов может показаться простым, но он основывается на сложных физических законах, как, например, электрическое сопротивление материалов, электромагнетизм и термодинамика.

Акватардер — последняя разработка фирмы Voith. Он работает по тому же принципу что и гидродинамический, но вместо рабочего тела он использует не масло, а ОЖ двигателя. Акватардер установлен спереди двигателя и жестко закреплен с его коленчатым валом. Он относится к классу первичных ретардеров. Во время простоя работы (педаль тормоза не нажата) поток жидкости направляется помпой в систему охлаждения двигателя, минуя акватардер. Любое торможение активирует переключающий клапан, который направляет с помощью помпы весь поток охлаждающей жидкости в контур ретардера. Дальше эту функцию берет на себя сам ретардер, действуя как мощный насос. Чтобы с такой мощностью нагнетания получить желаемый тормозной момент, ретардер должен сопротивляться выходному сопротивлению. Этим дросселем является установленный на выходе акватардера пневматический регулировочный клапан, который служит бесступенчатым регулированием тормозного момента. При выключении ретардера оба клапана вентилируются и возвращаются в свое прежнее состояние. К недостаткам конструкции относиться малая мощность – около 1800 Нм, меньше, чем у ретардеров, работающих на масле (от 2000 до 3200 Нм). К достоинствам – малый вес, всего 32 кг, в сравнении с электромагнитным ретардером (в среднем от 100 кг) и простоту кострукции, так как нет необходимости в охлаждении.

Интардер.Некоторые производители автобусов и среднетоннажных грузовиков европейской конструкторской школы (ZF Friedrichshafen AG) встраивают ретандер непосредственно в коробку передач, чем достигается экономия в весе, простота обслуживания а так же возможность охлаждения агрегата ОЖ двигателя. Наиболее распространенным способом является установка ретардера за коробкой передач. Он соединяется со вторичным валом не напрямую, а через пару шестерен с передаточным отношением примерно 1:2, поэтому скорость вращения ротора здесь в два раза выше (что позволяет улучшить характеристики тормозного момента на малых скоростях). Но собственно почему интардер вынесен отдельно от гидродинамического ретардер? Все дело в соединении шестерен в соотношении 1:2. Я думаю, что ZF запатентовала эту схему, и другие производители не идут по этому пути по причине вынужденных отчислений.

Турборетандер на тяжелых тягачах Mercedes-Benz Actros SLT и Arocs SLT. Тянуть за собой 250 тонн очень тяжело. Но еще тяжелее начать движение с таким грузом. Гениальность турбо-ретардера в том, что помимо своей основной функции, выполняет роль гидромуфтыв начале движения. Преимуществом такого способа передачи усилия является быстрое и плавное силовое замыкание с высоким проскальзыванием, при полном крутящем моменте двигателя до 3000 Нм, без износа узлов.
При нажатии на педаль акселератора, с помощью сжатого воздуха масло закачивается в сцепление с турбо-ретардером, это создает силовое замыкание между двигателем и первичным валом коробки передач. Количество масла регулируется нажатием на акселератор. Непосредственно после начала движения сцепление с турбо-ретардером замыкается, и масло удаляется из корпуса под воздействием центробежной силы, силовое замыкание между двигателем и коробкой передач производится стандартным способом с наивысшим КПД посредством фрикционного сцепления. В зависимости от нагрузки, подъема и выбранной программы движения тягач начинает движение на первой или второй передаче. Поскольку трогание с места с проскальзывающим сцеплением не требуется, на SLT оно выполнено как однодисковое сухое сцепление. (На Semi-SLT без сцепления с турбо-ретардером применяется двухдисковое сухое сцепление). При торможении турбинное колесо останавливается, и масло повторно закачивается в корпус, в этом случае сцепление с турбо-ретардером берет на себя функцию мощного первичного ретардера. Так же, водитель может маневрировать на очень малых скоростях, контролируя скорость педалью газа, как на обычной автоматической коробке передач с гидротрансформатором. Тронуться на подъеме с сотней тонн позади, тоже труда не составит.

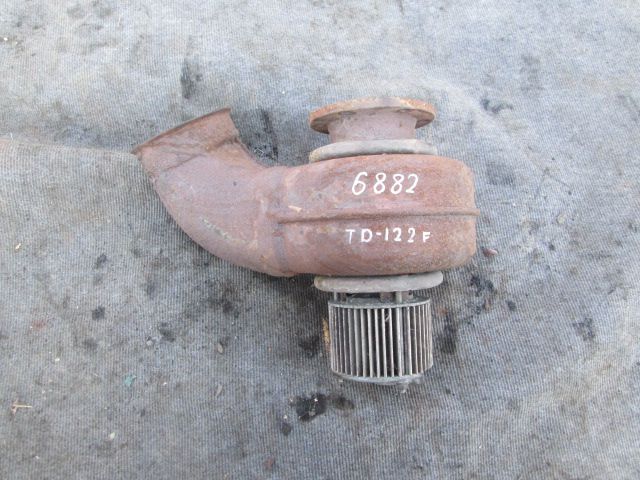

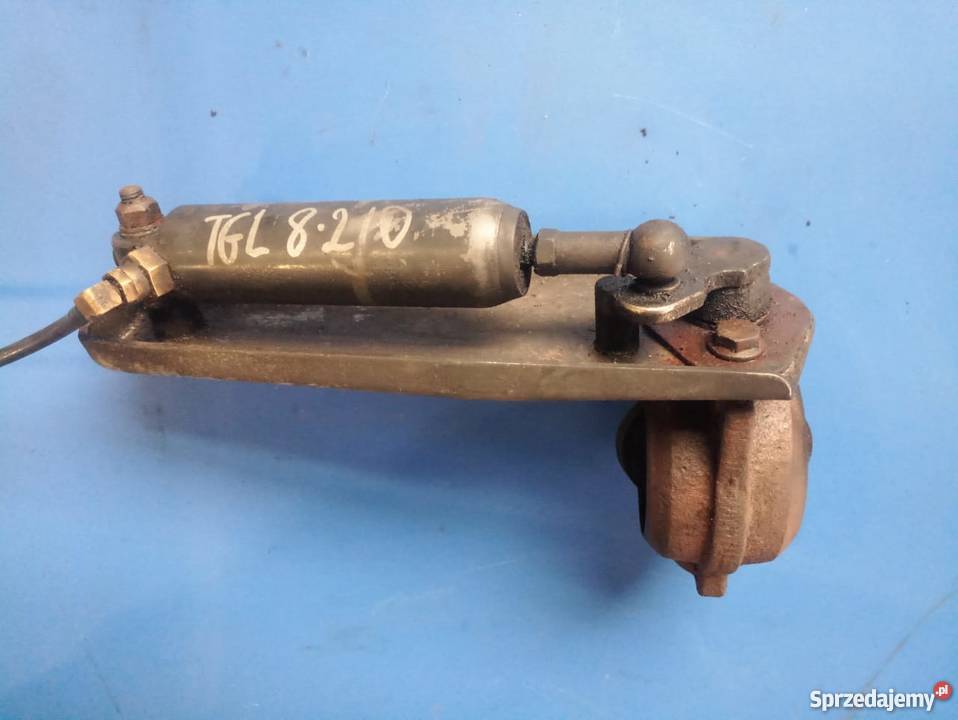

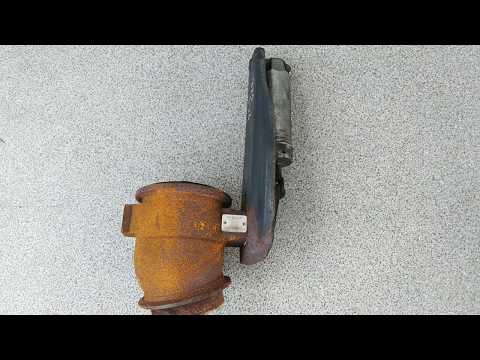

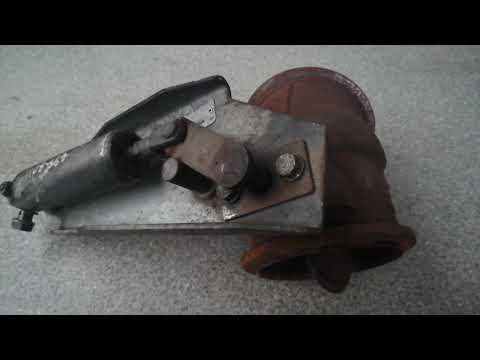

Горный (моторный) тормоз является самым простым, дешевым и универсальным средством торможения автомобиля. Работает только при включенной передаче и отпущенной педали акселератора. Суть работы горного тормоза сводится к отключению подачи топлива и частичному перекрытию выпускного тракта с целью создания противодавления на такте выпуска. Чаще всего представляет из себя заслонки с вакуумным сервоприводом. Конструктивно заслонка выполнена таким образом, чтобы обеспечить размер остаточного зазора достаточным для того, чтобы слишком большое противодавление не мешало нормальной работе выпускного клапана (точнее — исключалось его неконтролируемое открытие под воздействием отработавших газов из соседних цилиндров). Это одна из особенностей, ограничивающих максимальный тормозной момент такого тормоза-замедлителя.

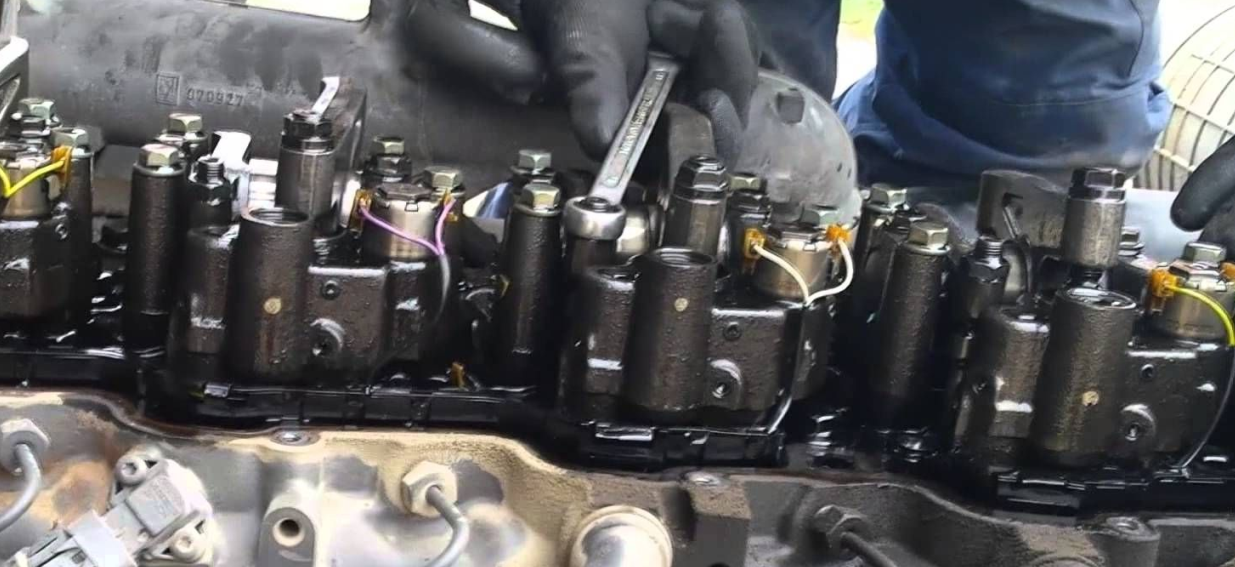

Jake Brake. Американские моторостроители пошли своим путем: там уже не первое десятилетие применяют Jake Brake — относительно простой тормоз Джакобса, встроенный в газораспределительный механизм. Принцип его работы основан на сбросе давления в цилиндре после такта сжатия при помощи штатного выпускного клапана. Для этого между толкателем и стержнем клапана устанавливается промежуточное звено — плунжер, изменяющий длину под действием управляющей гидравлической системы. Активная фаза торможения продолжается и на такте расширения, когда после закрытия клапана в цилиндре создается разряжение, поэтому такой тормоз называют декомпрессионным. Jake Brake применяется на грузовиках Freightliner (двигатели Cummins и Caterpillar) и DAF (голландцы не стали разрабатывать оригинальную конструкцию, а просто обратились за помощью к американцам).
Свой тормоз «по мотивам Jake Brake», но с несколько иным принципом действия сконструировал и MAN. Баварцы пошли сразу двумя путями — использованием заслонки в выпускном коллекторе и модернизацией газораспределительного механизма: маленький плунжер, встроенный в коромысло, уходит вслед за клапаном вниз, а моторное масло (оно начинает поступать через отдельный канал) давит на плунжер и удерживает клапан в приоткрытом положении. В течение всех тактов, кроме впуска, выпускной клапан открыт — а значит, двигатель работает как обычный компрессор, засасывая воздух и нагнетая его в закрытую заслонкой выпускную систему. В итоге противодавление выхлопных газов возрастает настолько, что существенно тормозит поршень и в конечном итоге ведущие колеса.

Моторный тормоз в Украине. Цены на Моторный тормоз на Prom.

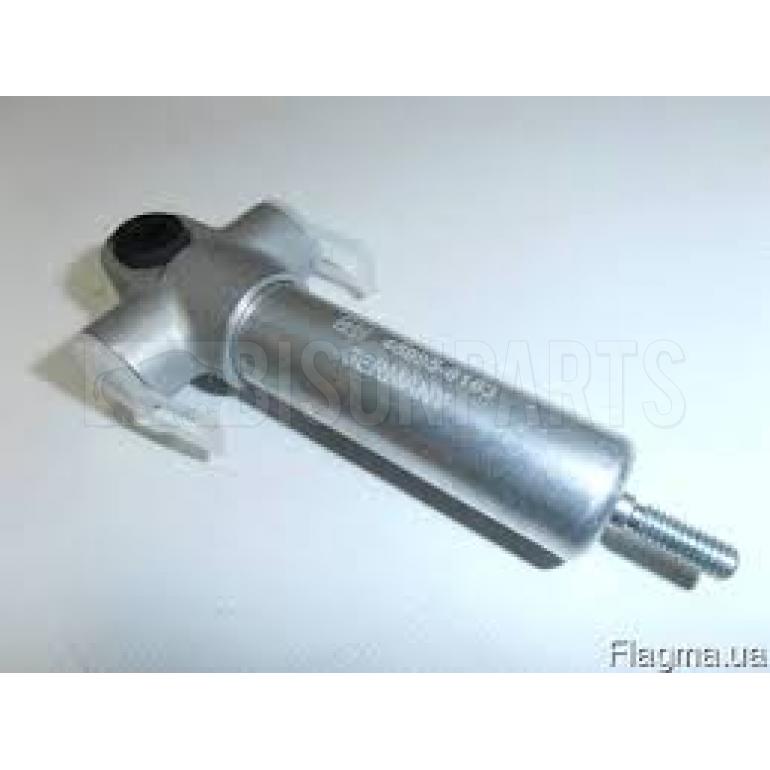

1389428 цилиндр моторного тормоза пневмоцилиндр горного тормоза DAF ДАФ CF 95XF XF95/105 горняк

На складе

Доставка по Украине

800 грн

Купить

DAF PARTS

Цилиндр, Моторный тормоз-замедлитель DAF \1262503 \ 051.036

Заканчивается

Доставка по Украине

1 628 грн

Купить

Жером-Авто

Цилиндр моторного тормоза MAN/MB/Setra/Neopla/ 022.022/ 81157016124

Заканчивается

Доставка по Украине

1 014 грн

Купить

Жером-Авто

Mercedes-Benz A2114301629 Вакуумная трубка от моторного щита к вакуумному усилителю тормозов при двигателях

Доставка по Украине

631 грн

Купить

Рабочий цилиндр, моторный тормоз ДАФ 95XF

Под заказ

Доставка по Украине

1 500 грн

Купить

Sancar

Цилиндр горного тормоза DAF XF95, CF, XF105, MAN, 1389428, 51157016000

Под заказ

Доставка по Украине

1 200 грн

Купить

Cargovik

Цилиндр моторного тормоза MAN TGA 81157016124

Доставка по Украине

885. 38 грн

Купить

ТОВ «ОНТРАК»

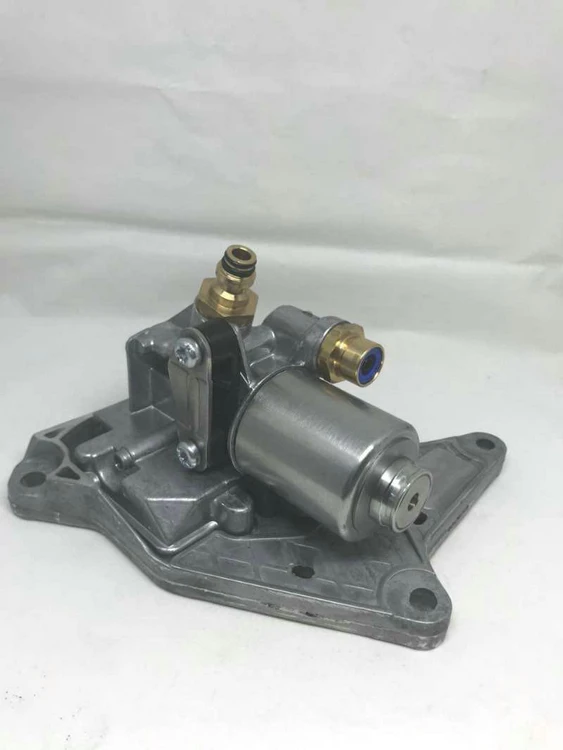

Клапан моторного тормоза кран горного тормоза MAN E2000 F2000 F90 MB IVECO 4630131120 4282794 81521859009

Доставка из г. Хмельницкий

390 грн

Купить

EUROPARTS

Рабочий цилиндр моторный тормоз DAF XF95 CF 95XF XF105 ДАФ 1389428 цилиндр горного тормоза 094.221

Доставка по Украине

990 грн

Купить

EUROPARTS

Рабочий цилиндр моторный тормоз DAF XF95 CF 95XF XF105 ДАФ 1389428 цилиндр горного тормоза

Доставка по Украине

930 грн

Купить

EUROPARTS

Кнопка многофункциональная (МОТОРНОГО ТОРМОЗА) Б/у для DAF Euro 3 (4460810040; 1381784)

Доставка по Украине

410 грн

Купить

ТОВ «Autotrucks»

Клапан выпускной моторного тормоза OM442.900 8×17.1×90.3 (442 016 0391) (пр-во KOLBENSCHMIDT), арт.50004665

Доставка по Украине

297 грн

Купить

Интернет-магазин «Autodoc»

Клапан выпускной моторного тормоза MB OM457/541/941 8x17x87 (541 016 0791) (пр-во KOLBENSCHMIDT), арт. 261101

Доставка по Украине

267 грн

Купить

Интернет-магазин «Autodoc»

4287500136 Клапан двигуна IVECO

Доставка по Украине

3 312 грн

Купить

Русол Микола Володимирович

Датчик включения моторного тормоза и сигнала торможения ЗИЛ, КАМАЗ ММ-125Д (большой)

Доставка по Украине

140 грн

Купить

ФОП Гаразюк Вадим Олександрович

Смотрите также

Клапан магистральный RVI, VOLVO, MAN, IVECO 4630131120 42020976

Доставка по Украине

411 грн

Купить

Cargovik

Дисковый механический тормоз STG DSC-520 с адаптером F180/R160, калипер, суппорт, тормозная машинка

На складе в г. Одесса

Доставка по Украине

380 грн

Купить

NADO.in.ua

Передний тормозной калипер велосипеда STG DSC-520 с адаптером F160 R140, суппорт, тормозная машинка тормоз

На складе в г. Одесса

Доставка по Украине

380 грн

Купить

NADO. in.ua

Моторный тормоз (планка распределитель) Renault Premium 420 dCI

Доставка по Украине

1 300 грн

Купить

Разборка и продажа б/у запчастей КАмаЗ, МАЗ, КРаЗ, Man, Renault, Daf

Тормоз дисковый гидравлический Magura MT8, крепления тормоза Post Mount 6\», ротор Storm SL 180 мм

Заканчивается

Доставка по Украине

7 980 — 13 300 грн

от 10 продавцов

13 300 грн

Купить

Интернет-магазин «Sportive»

Суппорт дискового тормоза ProMax DSK-330R+ротор 160мм, задний черный

На складе

Доставка по Украине

710 грн/комплект

Купить

ВелоМеханік_Інтернет магазин велосипедів, запчастини для велосипедів

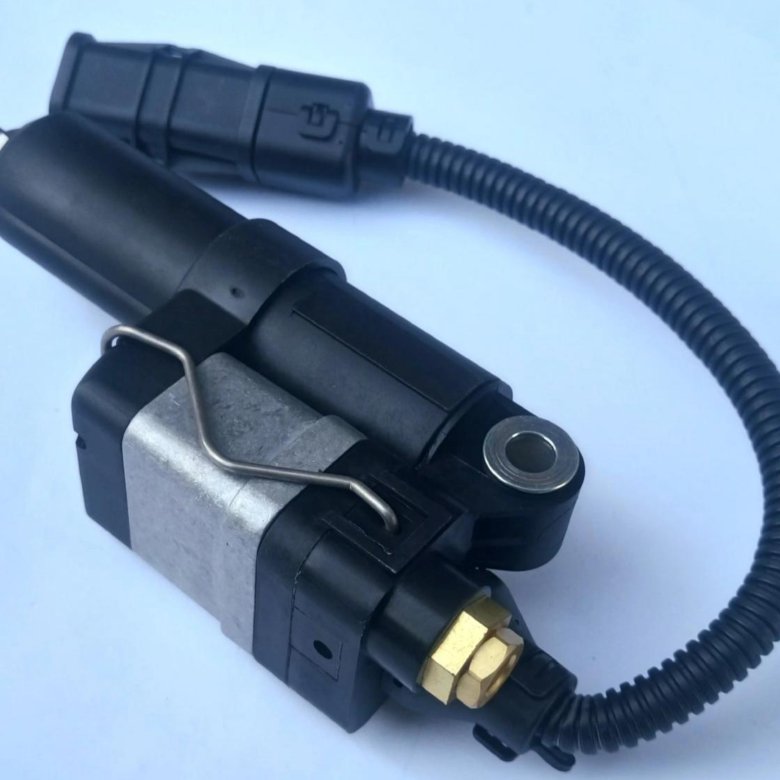

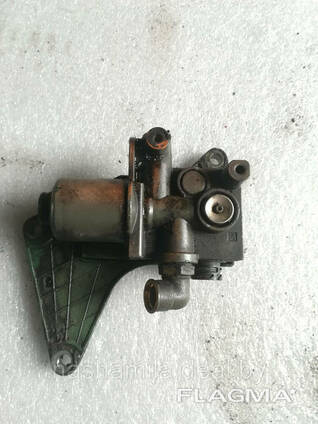

Клапан горного тормоза електромагнітний Рено Вольво Renault Magnum, Volvo FH FM

Под заказ

Доставка по Украине

8 000 грн

Купить

Sancar

Циліндр робочий гальмівний DAFF MEYLE 0340430005

Под заказ

Доставка по Украине

Купить

ТІР-сервіс Тернопіль

3-х ходовой магистральный клапан Аналог 463 013 112 0 WA. 30.013

Доставка из г. Киев

744 грн

Купить

ООО «СЕНТРЕ»

Клапан магистральный RVI, VOLVO, MAN, IVECO 4630131120 42020976

Доставка по Украине

605 грн

Купить

Cargovik

Горний тормоз DAF XF 105, DAF XF

Доставка по Украине

4 260 грн

Купить

TIR CENTER

Горный тормоз (планка распределитель) Renault Premium 420 dCI

Доставка по Украине

1 300 грн

Купить

Разборка и продажа б/у запчастей КАмаЗ, МАЗ, КРаЗ, Man, Renault, Daf

Тормозной ротор вело 203 мм с 6 болтами крепления, диск тормозной для велосипеда

На складе в г. Одесса

Доставка по Украине

532 грн

Купить

NADO.in.ua

Диск тормозной велосипедный 203 мм, BRAKCO DR-05 с болтами крепления, ротор дискового тормоза велосипеда пила

На складе в г. Одесса

Доставка по Украине

570 грн

Купить

NADO.in.ua

ДРУГИЕ ТОРМОЗА — Журнал «АВТОТРАК»

Грузовикам и автобусам незачем устанавливать рекорды скорости, а вот средняя скорость в холмистой и горной местности сильно зависит от того, насколько уверенно тяжелая машина способна двигаться не только вверх, но и вниз. И тут хорошим подспорьем штатной тормозной системе послужит замедлитель — устройство, позволяющее снизить скорость транспортного средства с минимальными потерями: без износа тормозных колодок и максимально эффективно отводя выделяемое тепло или используя полученную энергию для рекуперации.

В зависимости от способа передачи тормозного момента в силовую линию различаются два типа замедлителей: первичные (взаимодействующие с двигателем) и вторичные (ретардеры, взаимодействующие с компонентами привода). В первом случае эффект торможения зависит от передачи, выбранной водителем, поскольку коробка передач и сцепление располагаются между рабочим органом замедлителя и исполнительным приводом. Это можно отнести к ее минусам, ведь при переключении передачи происходит прерывание тормозного момента. Ну а плюсами первичного замедлителя являются сравнительно небольшая стоимость и малый вес — двигатель при оснащении системой моторного тормоза тяжелеет всего на 10-15 кг, в то время как прибавка веса при наличии мало-мальски мощного трансмиссионного ретардера начинается с 80 кг.

Не это ли важнейший аргумент в пользу экономии топлива? Впрочем, забегая вперед, скажем, что современные грузовики зачастую оснащаются не одним типом замедлителя, а их комбинацией, которая интегрирована в единую систему управления торможением как часть комплексной системы активной безопасности. Зачем нужна такая комбинация нам еще предстоит разобраться, а начнем мы с обзора конструкций моторных тормозов, коих на данный момент насчитывается, по меньшей мере, пять разновидностей.

ТОРМОЗИМ ДВИГАТЕЛЕМ

Итак, самым простым по исполнению, а значит и адаптации к той или иной модели автомобиля, является моторный тормоз с заслонкой в выпускном трубопроводе (эту конструкцию в обиходе называют горным тормозом). Суть работы горного тормоза сводится к отключению подачи топлива и частичному перекрытию выпускного тракта с целью создания противодавления на такте выпуска. Конструктивно заслонка выполнена таким образом, чтобы обеспечить размер остаточного зазора достаточным для того, чтобы слишком большое противодавление не мешало нормальной работе выпускного клапана (точнее — исключалось его неконтролируемое открытие под воздействием отработавших газов из соседних цилиндров). Это одна из особенностей, ограничивающих максимальный тормозной момент такого тормоза-замедлителя. Заслонка обычно приводится в действие при помощи пневмопривода. Горный тормоз наиболее распространен у российских производителей, а на иномарках, оснащаемых более прогрессивными системами, ему зачастую поручают второстепенные функции, например — прикрытие заслонки во время прогрева для ограничения белого дыма.

Надо отметить, что Scania на своих грузовиках, в силу конструктивных особенностей двигателя (раздельные головки блока), не разрабатывает современные компрессионные тормозные системы и устанавливает на свои машины обычный «горный тормоз». Другие моторостроители в двигателях используют общую или на три цилиндра (DAF) головку блока двигателя, что конструктивно позволяет разрабатывать интегрированные с мотором тормозные системы.

Повысить отдачу горного замедлителя можно за счет открытия дросселирующего отверстия, соединяющего выпускной коллектор с камерой сгорания.

Более двадцати лет назад такую конструкцию под названием Konstantdrossel (постоянный дроссель) разработали инженеры Daimler AG. С тех пор она устанавливается на грузовики Mercedes-Benz. Система представляет собой дополнительный (независимый от привода газораспределительного механизма) клапан в головке блока цилиндров, который во время активации моторного тормоза постоянно удерживается в открытом положении. Это позволяет использовать для торможения двигателем также часть работы сжатия во время второго такта. Каким образом? При движении поршня из нижней мертвой точки в верхнюю через постоянный дроссель происходит лишь незначительная утечка воздуха в выпускную систему, что позволяет достигать желаемой работы сжатия. Наибольшее количество сжатого воздуха выходит из камеры во время короткого зависания поршня в верхней мертвой точке, предотвращая его расширение в течение третьего такта (аналогия — вялый отскок сдутого мяча). В режиме ниже 900 об/мин утечки через постоянный дроссель возрастают, тормозной эффект уменьшается и система автоматически деактивируется.

Помимо «постоянного дросселя» в активе Daimler AG есть еще запатентованная система моторного тормоза. Называется она Turbobrake (турботормоз). Основу системы составляет турбокомпрессор с изменяемой геометрией направляющего аппарата. При включении моторного тормоза за счет активации специального механизма уменьшается поперечное сечение на входе в турбину. В результате увеличивается скорость вращения турбины и давление наддува. Таким образом, большее количество воздуха может быть сжато в цилиндре за время такта сжатия, а значит — двигатель достигает большей тормозной эффективности. Разработчики утверждают, что такая система, вкупе с системой Konstantdrossel позволяет увеличить тормозную мощность двигателя почти в два раза. Для предотвращения недопустимо высокой скорости турбокомпрессора обороты турбины ограничиваются на уровне 90 тыс. об/мин. Регулирование тормозного момента осуществляется при помощи электронного блока управления. Время реакции турбо-тормоза варьируется в диапазоне от одной до десяти секунд, в зависимости от начальных оборотов двигателя и турбины.

Турботормоз обеспечивает поступательное увеличение замедления, в результате водитель ощущает медленное увеличение от начальной до максимальной тормозной мощности. В настоящее время турботормоз находит применение на грузовиках Mercedes-Benz Axor. Аналогичной системой с некоторыми изменениями оснащаются двигатели Iveco Cursor.

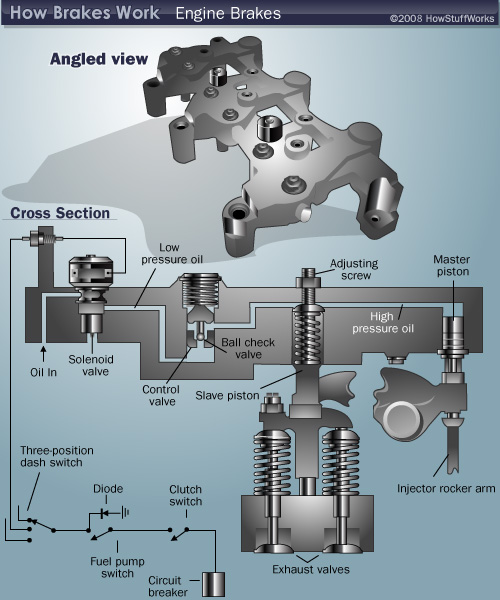

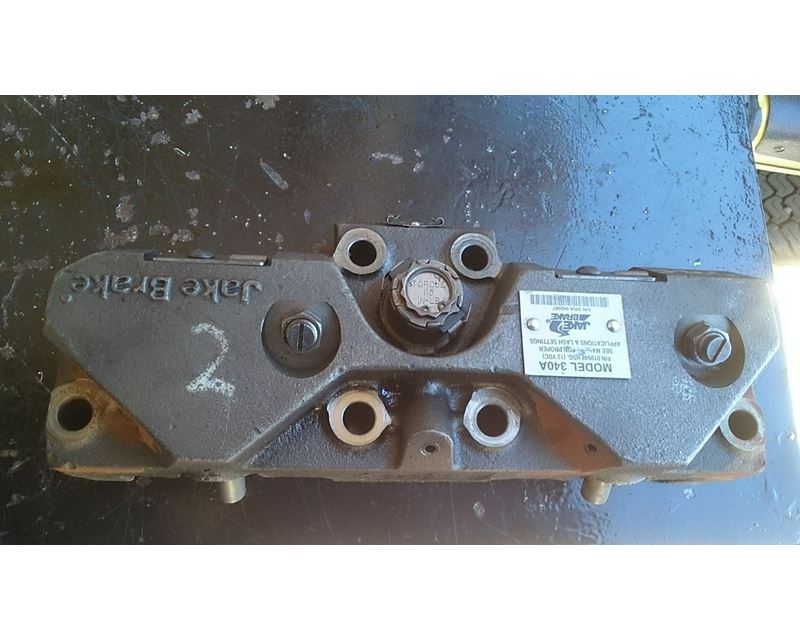

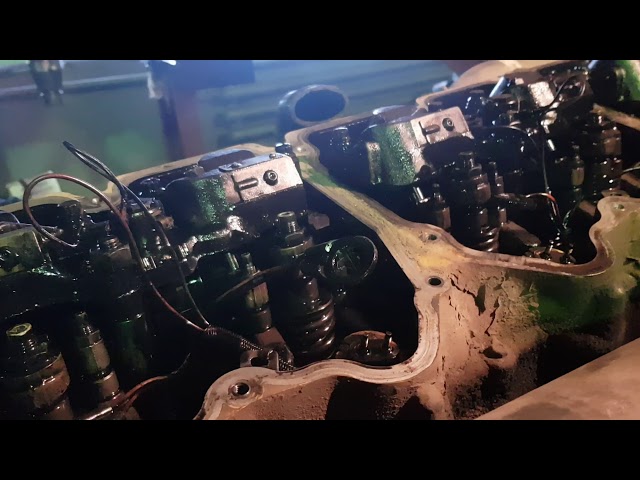

А вот американские моторостроители пошли своим путем: там уже не первое десятилетие применяют Jake Brake — относительно простой тормоз Джакобса, встроенный в газораспределительный механизм. Принцип его работы основан на сбросе давления в цилиндре после такта сжатия при помощи штатного выпускного клапана. Для этого между толкателем и стержнем клапана устанавливается промежуточное звено — плунжер, изменяющий длину под действием управляющей гидросистемы. Активная фаза торможения продолжается и на такте расширения, когда после закрытия клапана в цилиндре создается разряжение, поэтому такой тормоз специалисты называют декомпрессионным.

Jake Brake применяется на грузовиках Freightliner (двигатели Cummins и Caterpillar) и DAF (голландцы даже не стали разрабатывать оригинальную конструкцию, а просто обратились за помощью к американцам).

Свой тормоз «по мотивам Jake Brake», но с несколько иным принципом действия сконструировал и MAN. Баварцы пошли сразу двумя путями — использованием заслонки в выпускном коллекторе и модернизацией газораспределительного механизма: маленький плунжер, встроенный в коромысло, уходит вслед за клапаном вниз, а моторное масло (оно начинает поступать через отдельный канал) давит на плунжер и удерживает клапан в приоткрытом положении. В течение всех тактов, кроме впуска, выпускной клапан открыт — а значит, двигатель работает как обычный компрессор, засасывая воздух и нагнетая его в закрытую заслонкой выпускную систему. В итоге противодавление выхлопных газов возрастает настолько, что существенно тормозит поршень и в конечном итоге ведущие колеса. MAN утверждает что EVB (так называется серийно устанавливаемая система) на 60% эффективнее чем обычный горный тормоз с заслонкой в выпускном коллекторе.

Например, фактически тормозная мощность двигателя D28 с системой EVB достигает 290 кВт.

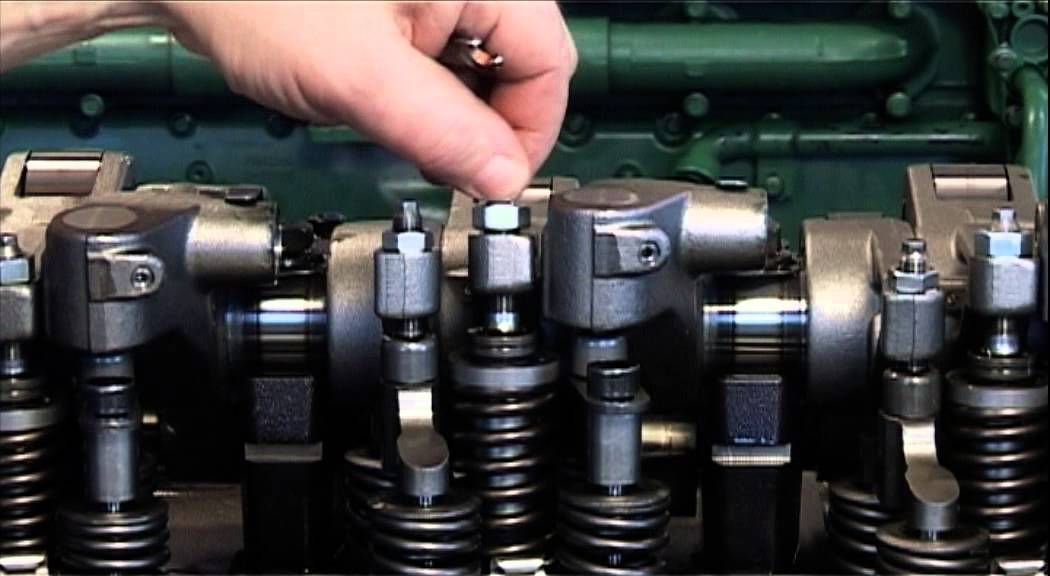

Отдельного упоминания заслуживает разработанный конструкторами компании Volvo моторный тормоз VEB (Volvo Engine Brake). С технической точки зрения он представляет собой сочетание двух работающих вместе компонентов: компрессионного тормоза VCB (Volvo Compression Brake) и регулятора давления выхлопа EPG (Exhaust Pressure Governor) в приводе которого используется гидравлика. Двигатели с системой VEB отличаются особой конструкцией распредвала и коромысел выпускных клапанов. На кулачках выпуска имеются два дополнительных выступа: нагнетательный, благодаря которому клапаны выпуска «подпрыгивают» в начале такта впуска для подачи воздуха из выпускного трубопровода к цилиндрам; и декомпрессионный, за счет которого обеспечивается снижение давления в цилиндрах в конце такта сжатия.

Это делает возможным достижение значительной эффективности замедления на сравнительно низких оборотах двигателя (около 1600 об/мин).

Предлагаемая в настоящее время усовершенствованная версия VEB+ (задействует дополнительное клапанное коромысло повышая давление на выпускные клапаны) в соответствии со спецификациями весит около 15 кг и сегодня считается самым мощным моторным тормозом в Европе. По сравнению с предыдущей версией мощность торможения двигателем увеличилась на 15%, составив 425 кВт, но, как и все вышеперечисленные типы моторных тормозов, VEB+ на средних и высоких оборотах заметно теряет свои свойства. Именно поэтому Volvo в качестве дополнения предлагает установку трансмиссионных замедлителей RET-TH или RET-TPT, которые восполняют этот пробел.

Тормоз-замедлитель автомобиля — ретардер.

В качестве вспомогательной тормозной системы автомобиля могут использоваться тормоза-замедлители различной конструкции и принципа действия. Тормоз-замедлитель – устройство, предназначенное для снижения скорости транспортного средства без использования рабочей тормозной системы.

Применение тормозов-замедлителей позволяет предотвратить перегрузку рабочей тормозной системы и ее перегрев из-за длительной интенсивной работы при движении на продолжительном спуске. В такой ситуации водителю приходится постоянно притормаживать, поскольку автомобиль стремится разогнаться под уклон, и его надо удерживать тормозами.
Продолжительная нагрузка на фрикционную тормозную систему приводит к ее перегреву и преждевременному износу. На практике при продолжительных спусках водителям приходится периодически останавливать автомобиль и выжидать, пока остынут тормозные механизмы. А если автомобиль часто эксплуатируется в гористой местности, то затраты на ремонт и обслуживание тормозов резко возрастают. По этим причинам в качестве вспомогательной тормозной системы используются тормоза-замедлители.

Слово «замедлитель» в переводе на английский язык означает «retarder», поэтому тормоза-замедлители иногда называют ретардерами.
Однако термин «ретардер» чаще применяется к специальным устройствам, которые устанавливаются на ведущие валы двигателя или трансмиссии с целью замедлять движение автомобиля при необходимости. Тормоза-замедлители, использующие тормозные свойства двигателя в компрессорном режиме, чаще называют просто вспомогательным тормозом, или горным тормозом.

В качестве тормозов-замедлителей на автотранспортных средствах обычно используются гидравлические, электрические, компрессорные и аэродинамические тормозные механизмы.
Аэродинамические тормоза-замедлители иногда используются на скоростных и гоночных автомобилях. Они выполняются в виде специальных щитов, закрылков и парашютов, увеличивающих силу сопротивления воздуха, и используются для экстренного торможения автомобилей движущихся с большой скоростью. Использование обычных тормозных систем на таких автомобилях не всегда эффективно и безопасно.

Кроме того, существуют тормоза-замедлители, способные к рекуперации (накоплению) энергии при торможении с дальнейшим возвращением её при разгоне. К таковым, например, можно отнести инерционные замедлители с массивными маховиками. При затормаживании автомобиля энергия его движения посредством специальных устройств передается маховику, который при этом раскручивается. В дальнейшем энергия вращающегося маховика может быть использована для разгона автомобиля без существенных затрат топлива.

Простейшим примером использование тормоза-замедлителя является торможение двигателем – в этом случае прекращают (или уменьшают) подачу топлива в цилиндры, переводя двигатель в компрессорный режим работы. В результате двигатель начинает противодействовать движению, замедляя автомобиль.
Если ретардер объединен с коробкой передач, его обычно называют «интардером», т. е. интегрированным в КПП.

***

Гидравлический тормоз-замедлитель

Гидравлический (гидродинамический) тормоз-замедлитель конструктивно представляет собой гидромуфту, одно из колес которой закреплено неподвижно, а другое установлено на валу трансмиссии (за коробкой передач) и вращается вместе с валом. При включении ретардера его корпус и пространство между лопастями колес заполняется жидкостью.
Центробежная сила, возникающая при вращении ротора, стремится вытеснить жидкость к внешней части корпуса, в то время как крыльчатка статора препятствует этому, изменяя направление потока жидкости таким образом, что она, воздействуя на лопасти ротора, оказывает замедляющее действие и притормаживает его. В выключенном состоянии, когда жидкости в корпусе замедлителя нет, лопасти вращаются свободно и практически не взаимодействуют.
Тормозной момент гидравлического тормоза-замедлителя зависит от скорости вращения рабочего колеса и количества подаваемой жидкости.
Гидравлические тормоза-замедлители имеют большую массу и малоэффективны при небольших скоростях движения автомобиля.

При работе гидравлического тормоза-замедлителя масло может сильно нагреваться, поэтому для его охлаждения используют специальные устройства. Одна из разновидностей гидравлического ретардера, называемая «акватардер», устанавливается в передней части двигателя и в качестве рабочей жидкости использует жидкость из системы охлаждения двигателя. Такой тормоз-замедлитель, принцип работы которого не отличается от любого другого гидродинамического устройства, не нуждается в принудительном охлаждении, что существенно упрощает его конструкцию.

***

Электрический тормоз-замедлитель

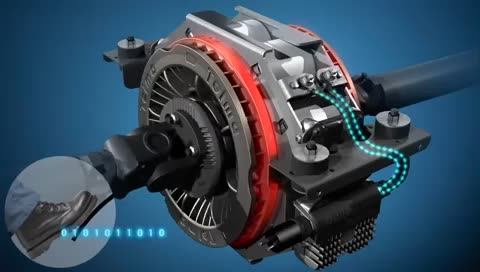

Электрический (электродинамический) тормоз-замедлитель обычно располагают за коробкой передач. Он представляет собой массивный стальной диск (ротор), закрепленный на валу трансмиссии и вращающийся с валом относительно неподвижных электромагнитов, образующих статор.
Торможение автомобиля происходит за счет работы, которая затрачивается на преодоление магнитного взаимодействия между вращающимся диском и электромагнитами.
После включения ретардера ток от аккумулятора поступает на электрические обмотки статора, создавая магнитное поле, в котором вращается ротор. Возникающие вихревые токи создают поля, противоположные тем, что генерирует статор, препятствуя вращению ротора.

Электрические тормоза-замедлители высокоэффективны и обеспечивают плавность торможения автомобиля. Однако они имеют большую массу, дорогие в изготовлении и расходуют дополнительную энергию аккумуляторных батарей.

Как и в гидродинамических ретардерах, в процессе работы электродинамических замедлителей выделяется значительное количество тепла, поэтому их приходится охлаждать воздушным потоком, создаваемый специальной крыльчаткой. Кроме того, электродинамические ретардеры снабжены системой ограничения подачи тока в случае перегрева.

***

Компрессорный тормоз-замедлитель

Компрессорный тормоз-замедлитель представляет собой моторный тормоз, использующий противодавление на выпуске при работе двигателя на компрессорном режиме. Механизм моторного тормоза устанавливают в приемной трубе глушителя. В корпусе механизма на валу закреплены заслонка и приводной рычаг. Для создания противодавления при торможении автомобиля приемная труба глушителя перекрывается заслонкой. Одновременно с этим прекращается подача топлива в цилиндры двигателя, и двигатель работает как компрессор. В результате тормозной момент двигателя возрастает почти в два раза по сравнению с моментом при обычном торможении двигателем. Компрессорный тормоз-замедлитель прост по конструкции и не требует больших затрат. Однако он малоэффективен при торможении автомобиля, движущегося на высших передачах.

***

Тормоза-замедлители обычно используются в сочетании с основными тормозными системами автомобиля (рабочей, запасной, а иногда и в сочетании со стояночной тормозной системой). Особенно это относится к компрессорным замедлителям, которые не в состоянии поддерживать скорость автотранспортного средства постоянной – при длительном спуске она будет постепенно нарастать. Поэтому водителю периодически приходится притормаживать посредством основной системы торможения.

***
