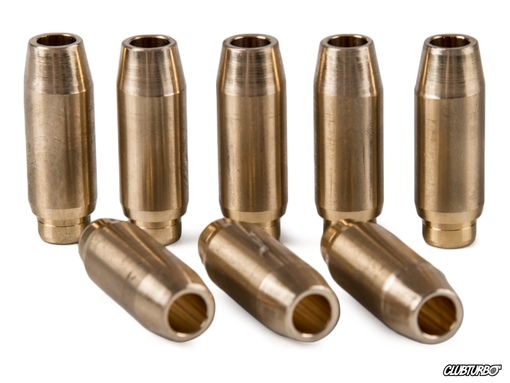

Направляющая клапана

Направляющая клапана принимает на себя боковые усилия, действующие на стержень клапана. Направляющая центрирует клапан на седле клапана и отводит часть тепла от тарелки клапана через стержень клапана к головке блока цилиндров. По причине таких экстремальных нагрузок решающим фактором для качества направляющих клапанов является, в первую очередь, материал, из которого они изготовлены и его свойства.

Основные размеры направляющей клапана:

D = наружный диаметр

d1 = диаметр буртика

d = внутренний диаметр

L = общая длина

Материалы:

Направляющие клапанов производят из материалов с хорошими антифрикционными свойствами и хорошей теплопроводностью. В этой связи отлично зарекомендовали себя материалы из серого чугуна и латуни со специально подобранными легирующими компонентами.

G1 - серый чугун с перлитной структурой. Этот материал отличается хорошей износостойкостью и подходит для направляющих, подверженных обычным нагрузкам.

G2 - серый чугун с перлитной основной структурой и повышенным содержанием фосфора. Сетчатая структура фосфора повышает износостойкость и способность сохранять свои свойства при разрушении. Используется в двигателях, подверженных средним нагрузкам.

G3 - серый чугун с перлитной основной структурой, повышенным содержанием фосфора, а также более высоким содержанием хрома. Используется в двигателях, подверженных особенно высоким нагрузкам.

B1 - сплав меди, цинка и алюминия. Этот материал отличается хорошей износостойкостью при высоких антифрикционных свойствах. Направляющая используется в двигателях, подверженных обычным и средним нагрузкам.

Замена направляющих втулок клапанов – испытаем ловкость рук!

При частой эксплуатации автомобиля периодическая замена направляющих втулок клапанов практически неизбежна. Эти элементы необходимы для того, чтобы снизить расход масла в двигателе. Постараемся осуществить такую операцию самостоятельно.

Как определить, что произошел износ направляющих втулок?

На всех автомобилях втулки представлены по-разному, но принцип работы у них один. От клапанов напрямую зависит, как эффективно будет проходить заполнение цилиндров маслом, или наоборот, освобождение их от продуктов сгорания. Клапаны открывают и закрывают просвет, в который поступает топливная смесь. Чтобы определить, что произошел износ направляющих втулок клапанов, есть ряд признаков, которые перечислены ниже.

Если вы заметили, что масла стало расходоваться слишком много, то стоит первым делом обратить внимание на работу клапанов. Также характерный шум в области мотора, особенно около головок, будет свидетельствовать о проблеме. Поднимите капот, заведите двигатель и внимательно послушайте, как звучит «сердце» автомобиля. Если двигатель работает, но на его фоне происходит какой-то странный шум, то вам стоит обратить внимание на всё те же клапаны.

Если по какой-то причине у вас был искривлен шток, то после его замены необходимо сразу заменить клапаны, чтобы не ждать скорого наступления их неработоспособности.

Замена направляющих втулок клапанов – собираем инструменты

Перед тем, как заменить направляющие втулки клапанов, необходимо произвести определенную подготовку. Замена втулок на всех автомобилях производится примерно одинаково. Есть небольшие отличия в двигателях определенных стран, например, порядок работ на русских и японских моторах будет различным. Чтобы произвести данную операцию, необходима специальная оправка, которую можно заказать любому знакомому токарю, или же можно обратиться в мастерскую.

Также перед заменой вам необходимо подготовить стандартный набор инструментов: ключ, отвертки, сверла и тому подобные вещи. Стоит отметить, что вам понадобится запрессовка направляющих втулок клапанов, это специальный инструмент.

Данный девайс сейчас продается в магазинах, но можно также его сделать самому. В данной статье, как именно сделать этот инструмент, мы описывать не будем, но вы с легкостью сможете найти информацию в других статьях.

Как заменить направляющие втулки клапанов самостоятельно?

Итак, непосредственно приступаем к самой работе! Чтобы все прошло удачно и без каких-либо оплошностей, вам необходимо соблюдать следующую инструкцию. Сначала вставляем поочередно оправку в отверстия старых втулок и очень аккуратно, не применяя особых усилий, наносим удары молотком по самому концу оправки. Тем самым медленно и, самое главное, аккуратно мы выбиваем втулки. Затем необходимо прочистить данное освободившееся место. Лучше всего, если есть такая возможность, втулки продуйте сжатым воздухом.

Для установки новых втулок их необходимо выдержать в морозилке примерно двое суток, так они будут более сжатыми и потом плавно разместятся в посадочном месте.

Дальше нам необходимо нагреть головки блока цилиндров на электроплитке примерно до температуры, равной 100 градусам, тем самым мы расширим посадочные места. Остался последний этап: надеваем на втулки стопорные кольца, вставляем их в отверстия и также аккуратно, как мы их доставали, начинаем вбивать.

Обратите внимание, если колпачки разболтались, то совсем необязательно производить замену. В данной проблеме поможет развертка направляющих втулок клапанов. Она делается вручную, вы просто утягиваете клапан до минимального значения зазора. Для впускного клапана значение примерно от 0,020-0,055 мм, а если брать выпускной клапан, то значение должно быть 0,035-0,070 мм. Чтобы полностью завершить эту статью, осталось выяснить, какие направляющие втулки клапанов лучше? Между собой они отличаются по материалу изготовления. Конечно, лучше всего, если втулки будут чугунные. Так как в данном случае, чем прочнее материал, тем он лучше для использования.

Оцените статью: Поделитесь с друзьями!

Направляющие клапанов семейства нива и классики, каталог Фиат

Тема статьи – направляющие клапанов двигателей нивы, шнивы и классики. У направляшек,  две основные задачи: отвод тепла от клапана и его центровка по седлу. Материал направляющих клапанов —  чугун, бронза или металлокерамика. За 40 лет на автоТАЗе даже не предприняли сколь либо серьёзной попытки модернизировать движок фиата, поэтому направляшки, ищем по его каталогу. Выбрать есть из чего. Freccia и Metelli (итальянские производители), Kolbenschmidt и  TRW  (Германия).

Направляющие клапанов, проблема

Проблема заводских направляшек – качество. Причем как материала, так и изготовление. Много раз мне попадались заводские направляющие, со смещением центра отверстия относительно посадочного места. Для того, кто хоть раз стоял за токарным станком не надо рассказывать, что для того чтобы добиться такого эффекта, при зажатии детали надо подкладывать в патрон прокладки и очень сильно постараться, чтобы получить такой результат. На заводе этот фокус освоили в массовом производстве. И ладно бы это ни на что не влияло. Влияет и еще как. Если в такую направляшку садится клапан, седло клапана приходится также обрабатывать со смещением. С одной стороны мы будем иметь рабочую фаску в 1 мм, а с другой в 3-4мм. Как правило, повторной правке такое седло не подлежит. А операция по установке новых седел в гбц, не самое дешевое удовольствие. Иногда дешевле купить новую гбц.

Направляющие клапанов Kolbenschmidt

По данным деталям я предпочитаю работать с двумя производителями. Metelli (Италия) и Kolbenschmidt  (Германия). Долгое время я работал с итальянским производителем, но проблема оказалась в логистики и наличие деталей на складах. С немцами такого не бывает. Вот уже на протяжении нескольких лет они всегда есть живьем. Немецкие направляющие клапанов номерные, то есть на каждой направляющей выбит каталожный номер детали. Это немаловажно, поскольку все направляшки похожи как близнецы, это очень хороший отличительный момент.

комплект направляющих Kolbenschmidt

Направляющие клапанов должны обладать двумя основными характеристиками – теплопроводность (как следствие теплоотвод) и антифрикционность. Этим характеристикам соответствует два материала – чугун и бронза.

Материал направляющих Kolbenschmidt – серый чугун. Перлитная структура. Что это значит в переводе на русский язык с языка «суахили». Представьте себе кусочек пемзы, которая часто используется в банно-гигиенических процедурах. Под микроскопом перлитная структура именно такая. Главный плюс, в этой «структуре металла» очень хорошо держатся малюсенькие капельки масла, которые смазывают пару направляшка-клапан.

Установка

Сильно долго и много тут говорить я не буду. Демонтаж направляющих из ГБЦ возможен молотком с помощью специальной оправки. Предварительно или вся гбц или один канал клапана нагреваются. В своей мастерской, обычно я делаю это при помощи мощного строительного фена. Монтаж только запрессовкой, опять же с помощью специальных приспособлений. НИКАКОГО ударного инструмента. Как было сказано выше, направляющие клапанов сделаны из чугуна, это хрупкий материал. От удара будут микротрещины, и вы потом замучаетесь менять МС колпачки, ломать голову и искать, куда же уходит масло.

Важный момент, это развертка направляющих, после запрессовки. К большому сожалению, в папуас-сервисах и у некоторых «великих мотористов», очень похабное отношение к гбц классики и нивы. Формулировка: это в любом виде будет работать. Как правило, развертка на 8 мм служит в этих фирмах, уже несколько лет и как следствие не режет, а скорее давит стенки.  Между тем, чугун очень быстро тупит режущие кромки у инструмента и как правило после десятка гбц, развертка уже «садится». Результат – большой зазор и качество рабочей поверхности, как после сверла, а должно быть «почти зеркало». Обратите на это внимание. Зазоры, по которым я работаю, были взяты из методички Фиата, написанной для автоВАЗа. Они должны быть 8.02-8.04. Для впускных клапанов и для выпускных клапанов, суммарный зазор клапан-направляшка на сотку отличается, но это не принципиально.

Комплект поставки и проверка оригинальности

Несколько раз от частных лиц, получивших заказ, я слышал вопрос и удивление, что направляющие идут без стопорных колечек. Как говорили при любимом и дорогом Л.И.Брежневе, по многочисленным просьбам трудящихся и интеллигенции ))), всех предупреждаю, что все известные мне направляющие идут без стопоров. Стопорные колечки снимаются со старых направляшек и служат дальше верой и правдой.

упаковка направляющих Kolbenschmidt

Импортные запчасти, представленные на сайте, в основном привозятся с иностранных складов. Иногда это получается чуть дороже, чем купить у оптовиков в России, но зато полностью исключается момент подделки. На фото представлена упаковка направляющих клапанов. Имеется ЧЕТЫРЕ степени защиты от подделки. Расскажу о самом простом, который можно проверить быстро. Красным кружочком обведен ИНДИВИДУАЛЬНЫЙ код каждой коробочки. Его можно ввести на

страничке онлайн-проверки производителя и получить «зеленый свет», что это оригинальный продукт. А можно просто положить рядом две коробочки и сравнить код. Быть одинаковым он не должен.

Инструмент

развертки для впуска и выпуска

Очень давно сервисы и частные мастера просили найти хорошие качественные развертки, чтобы развернуть направляющие клапанов после запрессовки. Поскольку то что продается, это мягко говоря не инструмент. Берем в руки фиатовскую методичку и смотрим на рекомендации. Впускная направляшка 8.022-8.044. Выпускная направляшка 8.029-8.047. Самое трудное было найти, на каком инструментальном заводе производили или делают под заказ данный инструмент. В общем, «ищите да обрящете». Это не я сказал)). Результат поисков представлен на фото. Заказал развертки по нижнему пределу. После получения проверил на гбц, которые я готовлю. 25 соток на впуске, 40 на выпуске – данные по стрелочному нутромеру. По ресурсу. Если в работе немецкие или итальянские чугунные направляющие клапанов, то без потери размера можно обработать 5-6 гбц. За эти деньги — это более чем хороший результат. Дальше развертки садятся и начинают «давить», а не резать.

Понравилась статья? Поделись с друзьями!

Замена направляющих втулок клапанов на ВАЗ

Направляющие втулки клапанов являются одной из важнейших частей любого двигателя. Они обеспечивают точное попадание клапанов, а также их открытие и закрытие в самые нужные моменты времени.

Применение направляющих втулок в двигателях внутреннего сгорания объясняется их способностью к быстрому отводу тепла. Дело в том, что двигатели в 50-х годах имели чугунную головку блока цилиндров, которая обладала свойством очень быстро перегреваться и повышенный расход масла. Если втулки обеспечивают связь головки и клапанного механизма, то без них механизм имел тесную связь с головкой, что не создавало необходимых условий для отвода тепла.

Таким образом, направляющие втулки клапанов необходимы для отвода тепла, обеспечения минимального расхода масла и точной постановки клапана над отверстием.

Конструкция и принцип работы направляющих втулок



Направляющая втулка изготавливается, исключительно, из металла и может быть выполнена в виде отдельного цилиндра, который имеет продольное отверстие, или в виде цилиндрического отверстия внутри головки блока цилиндров. Отверстие втулки должно максимально точно совмещаться с седлом клапана и иметь небольшой зазор. Такой зазор необходим для исключения возможного заклинивания клапана, так как при повышении температуры металл расширяется, и зазор становится меньшим. Однако, слишком большой зазор может привести к потере воздуха в топливовоздушной смеси и скорейшему износу самой втулки, которая расточится и может стать овальной формы.

Главным плюсом применения направляющих втулок, является их простота обслуживания. Ведь такую направляющую можно изготовить своими руками на любом виде токарных станков. Это может здорово сэкономить время, но при условии, что вы владеете специальными навыками и опытом, так как неправильно изготовленная втулка может стать причиной плохой герметичности клапанов и, как следствие, ускоренного износа целого узла.

Замена направляющих втулок ВАЗ 2107

Необходимость замены направляющих втулок возникает в следующих случаях:



  1. Появление большого расхода масла. Из выхлопной трубы выходит дым сизого цвета. Это говорит о том, что  масло попадает в камеру сгорания, а затем в систему выхлопа.
  2. Во время работы двигателя возникает характерный звук из головки блока цилиндров.
  3. Выполнение определенных ремонтных работ, к примеру, замена клапанов или капитальный ремонт всей ГБЦ.

Перед заменой втулок нужно снять головку с блока. Порядок действий следующий:

1. Снимите «кастрюлю» воздушного фильтра и слейте охлаждающую жидкость.

2. Открутите все хомуты шлангов карбюратора и снимите шланги. Отсоедините тягу педали газа и выкрутите трос подсоса воздуха. После этого открутите четыре гайки крепления и снимите карбюратор.

3. Теперь выкрутите гайки крепления «штанов» к выпускному коллектору.

4. Возьмите торцовый ключ на 10 и открутите все гайки, на которых крепится крышка головки блока цилиндров. После чего, снимите крышку.



5. Затем открутите гайку, предназначенную для крепления распределителя зажигания, и демонтируйте высоковольтные провода. После этого вытащите распределитель и уберите его подальше, чтобы он не препятствовал проведению работ.

6. Развальцуйте и выкрутите болт шестерни распределительного вала. Шестерню необходимо вытащить, а цепь зафиксируйте таким образом, чтобы она не упала в блок цилиндров, так как достать ее будет очень проблематичным.

7. Вместе с валом вытащите постель из распределительного механизма.

8. Открутите болты крепления головки и снимите ее с блока. Будьте осторожны, направляющие втулки могут выпасть вниз, поэтому рекомендуется быть предельно аккуратным.

После демонтажа головки блока цилиндров, необходимо ее протереть сухой тряпкой и очистить ее от следов масла и грязи. После этого можно приступать к замене втулок:

1. В отверстие старых втулок необходимо вставить оправку и аккуратными ударами выбить их молотком. Место посадки необходимо тщательно очистить с помощью бензина. После этого продуйте их сжатым воздухом.

2. Новые втулки необходимо сжать. Для этого можно поместить их в морозильник на два дня. Этот способ является самым эффективным.

3. Для расширения каналов посадки втулок нагрейте головку блока цилиндров на электрической плите до температуры, примерно, сто градусов Цельсия.

4. На новые втулки наденьте специальные стопорные кольца и тем же способом забейте их в посадочные места.

После того, как ГБЦ остынет, нужно примерить стержни клапанов под отверстия втулок. Если они не подходят, отверстия растачиваются до необходимых диаметров.

После сборки узла, установите головку блока цилиндров обратно на блок. По возможности можно заменить прокладку ГБЦ и множество других расходных запчастей. Все это пойдет только на пользу двигателю.

Почему направляющие клапанов разные

Приветствую вас дорогие читатели этого сайта. Продолжая рубрику о ремонте головки блока цилиндров, сегодня хочу показать и главное рассказать вам, как наиболее правильно произвести замену направляющих втулок клапанов. Многие механики, делают это грубым способом (с помощью молотка и зубила:)) и как правело это не обходиться без повреждений самой головки. Мы же будим использовать специальный инструмент для достижения максимального положительного результата.

И так, процесс замены направляющих практически одинаков для всех моделей марки ВАЗ. Мы же будем производить замену втулок на головке двигателя ВАЗ 21011.

Для замены направляющих втулок нужно снять пружины и клапана. Советую вам прочитать специальную статью (Замена клапанов ВАЗ.). В статье по замене клапанов Вы ознакомитесь с подробнейшей информацией как правильно проделать всю операцию.

Мы не будем выбивать направляющие специальной наставкой при помощи молотка, так как можно повредить посадочную плоскость в головке, куда запрессовывается направляющая. Могут остаться задиры или получится эллипс, что нам вообще не нужно. Для этого мы будем использовать специальный съёмник для снятия и установки направляющих втулок клапанов.

Так как съёмник у нас универсальный, то нужно подложить под него втулку определённого размера. Втулка подбирается таким образом, что бы при установке съёмника резьбовая часть выходила из направляющей втулки клапана на два три сантиметра.

Устанавливаем съёмник и фиксируем его двумя обточенными гайками.


Можно конечно сделать и одну большую гайку, что бы уменьшить нагрузку на резьбу, но есть то, что есть.

Теперь придерживая верхним ключом центральную часть съёмника, нижним впрессовываем направляющую втулку. Будьте внимательны, когда приложите усилие на съёмник, должен прозвучать характерный звук (щелчок), это означает, что втулка сдвинулась с места и выходит наружу. Продолжаем выкручивать винт до полного выхода направляющей втулки.

Взяв новую втулку, обязательно обрабатываем её маслёнкой из моторным маслом, для того что бы она легче заходила на своё место.

Для запрессовки нам понадобится специальная втулка, с конической фаской, которая упирается в седло клапана. Втулки нужны две одна большего диаметра для посадочного места впускного клапана и вторая меньшего для выпускного.

Устанавливаем их вот так.

И устанавливае

Ремонт ГБЦ с несъемными направляющими втулками клапанов. Технология CLASSIC

В процессе эксплуатации направляющие втулки изнашиваются и требуют ремонта.При ремонте головок блока цилиндров особое внимание необходимо уделить направляющей втулке клапана, как базовой поверхности для дальнейшей обработки седел. В случае, когда направляющая втулка выполнена в виде вставной (запрессованной) детали, изношенная втулка выпрессовывается, а на ее место устанавливается новая направляющая втулка, которая разворачивается и хонингуется до необходимого диаметра. Такой ремонт уместен для головок блоков двигателей всех отечественных и большинства импортных моторов и является традиционной операцией при ремонте головок блока, производящейся во всех технических центрах по ремонту ДВС. Иначе обстоит дело с ремонтом направляющих втулок, выполненных встроенными, то есть отлитыми вместе с корпусом головки (Cummins, Deutz, Komatsu, Ford). По сути, производитель такой конструкции не предусматривает ремонта направляющих и, в случае их износа, рекомендует замену головки блока целиком или предлагает установку клапанов ремонтного размера (с большим диаметром стебля клапана).

Тем не менее технологии ремонта направляющих втулок, сделанных заедино с головкой блока, существуют и, более того, доказали свою работоспособность и надежность. Наибольшее применения эти технологии нашли в ремонтных мастерских США, потому что такое исполнение головки блока наиболее характерно для американских производителей, но и у нас такие моторы все чаще начали поступать в ремонт.

В настоящей статье мы расскажем о технологии ремонта направляющих в ГБЦ с несъемными втулками, применяемой в нашем Техническом центре. Технология CLASSIC (Канада) одобрена крупнейшими автопроизводителями, такими как FORD, GM, Caterpillar, Cummins, она была разработана более 20 лет назад, но до сих пор актуальна и составляет конкуренцию другим методам восстановления втулок и успешно используется в авторемонтном производстве.

Более того, актуальность технологии CLASSIC не ограничивается ремонтом головок с несъемными втулками. Технология Classic приходит на выручку, когда случается сталкиваться с ремонтом ГБЦ, у которых неоправданно высокая стоимость оригинальных направляющих или слишком долго приходится ждать их поставки, а неоригиналов либо не существует, либо качество их исполнения крайне низкое, что делает их непригодными для эксплуатации. Технология CLASSIC может применяться для ремонта любых направляющих втулок независимо от материала и имеет преимущества перед традиционной технологией, о которых чуть позже.

Итак, CLASSIC — это установка ремонтной тонкостенной распорной гильзы из бронзового сплава в отверстие старой направляющей втулки головки блока. Старая изношенная направляющая втулка перед этим рассверливается под размер немного меньше наружного диаметра используемой бронзовой гильзы. Просверленное отверстие обрабатывается с помощью специальной развертки, в результате чего получается гладкое отверстие – так называемое посадочное место, куда запрессовывается ремонтная бронзовая гильза с натягом. После запрессовки гильзы производится калибровка отверстия под клапан специальными твердосплавными шарами. После калибровки выступающую часть гильзы подрезают фрезой, затем место подреза проходят зенкером для снятия заусенцев. Завершающей частью процесса является контроль зазора между втулкой и клапаном.

Преимущества технологии CLASSIC по сравнению с традиционной технологией ремонта направляющих втулок:

  • высокая износостойкость ремонтной гильзы
  • низкий коэффициент трения пары втулка – стержень клапана
  • улучшение смазки сопряжения «втулка – клапан»
  • низкая трудоемкость ремонта
  • низкая стоимость ремонтной гильзы
  • отсутствие необходимости нагрева головки во время ремонта.

Качественное исполнение технологии Classic невозможно без профессионального комплекта инструмента, производимого канадской компанией CLASSIC Engine Supplies, Inc. Рассмотрим основные этапы ремонта направляющих втулок по технологии CLASSIC.

Что такое направляющая клапана?

Направляющая клапана - это небольшая трубка, обычно сделанная из металла, которая предназначена для закрытия, защиты и выравнивания одного или нескольких клапанов в двигателе внутреннего сгорания. Возможно, они чаще всего встречаются в автомобилях, но являются важной частью двигателей многих транспортных средств и устройств, работающих на газе. Основная идея состоит в том, чтобы поддерживать клапаны, ведущие к выпускной и впускной камерам, и правильно размещать их, но направляющие обычно также играют важную роль, когда дело доходит до регулирования температуры и предотвращения таких вещей, как утечки масла.Большинство направляющих рассчитаны на срок службы клапанов, которые они защищают, и обычно создаются очень долго. При правильном уходе за двигателем и регулярной замене масла эти устройства должны остаться незамеченными. Однако в случае преждевременного износа или старения кожуха могут возникнуть большие проблемы - двигатели часто перегреваются, капоты автомобиля могут начать дымиться, а вся система может остановиться, пока что-то не будет исправлено. Варианты ремонта обычно довольно просты, хотя для неподготовленных людей этот процесс может быть несколько сложным.

Женщина позирует
Основная концепция и как это работает
Двигатели внутреннего сгорания

обычно состоят из множества различных частей и обычно предназначены для довольно быстрой передачи энергии и мощности из одного места в другое, чтобы облегчить плавное движение. Большинство двигателей содержат ряд клапанов, которые в основном представляют собой соединения между частями, которые позволяют или, альтернативно, контролируют прохождение жидкости, воздуха или пара. Со временем клапаны могут изнашиваться; Обычно они состоят из нескольких взаимосвязанных частей и имеют тенденцию выпадать с места, если их не удерживать прочно. Это основная идея направляющей клапана: удерживать клапан, защищать его и следить за тем, чтобы у него не было возможности сместиться или потерять сцепление.

Как правило, направляющие конструируются для установки на штоки клапана с минимальным зазором, и для смазки в них используется масло, которое просачивается через направляющее уплотнение.Это масло предназначено для управления высокими температурами штока клапана в процессе сгорания. В алюминиевых головках направляющие также помогают предотвратить тепловое повреждение головки. Сверхвысокое тепло, генерируемое камерой сгорания, отводится от штока клапана по направляющим.

Когда используется

Направляющие используются только для двигателей с распредвалом с толкателем.Для двигателей с верхним расположением клапанов направляющая не используется, поскольку кулачок фактически приводит в действие клапаны, и толкатели не нужны. Типичная направляющая клапана рассчитана на срок службы двигателя и поэтому никогда не потребует ремонта. При правильной смазке и плановых интервалах замены масла направляющие должны оставаться в максимально рабочем состоянии.

Старение и распад

Однако никакая конструкция не является надежной, и в некоторых случаях направляющие изнашиваются.По мере износа направляющей шток клапана начинает ослабевать, и масло может просачиваться в камеру сгорания. Это создает дым и снижает мощность двигателя. Обычно механик довольно легко диагностирует проблему, но ремонт может быть более сложной задачей.

Варианты ремонта

Пожалуй, наиболее полный метод ремонта изношенной направляющей - это вытеснение старых направляющих из головки с помощью пресса и установка новых направляющих. Этот метод ремонта опасен, и многие головки повреждены и не подлежат ремонту; это также имеет тенденцию быть довольно дорогим. После успешного вытеснения старая направляющая заменяется новой, которая прижимается к месту. Как только новая направляющая клапана установлена ​​на место, она обрезается и одевается для установки нового клапана. Эта процедура используется в основном для алюминиевых головок.

Метод, известный как накатка , обычно более популярен, хотя и не всегда так точен.В ходе этой процедуры в направляющую добавляется дополнительный металл и материалы, а затем она разворачивается до нужного размера. После ремонта направляющей любым выбранным методом уплотнение направляющей заменяется. Это небольшой резиновый элемент в форме чашки, который давит на шток клапана. Уплотнение устанавливается на втулку направляющей, залитую в головку, и предотвращает попадание излишков масла в направляющую.
