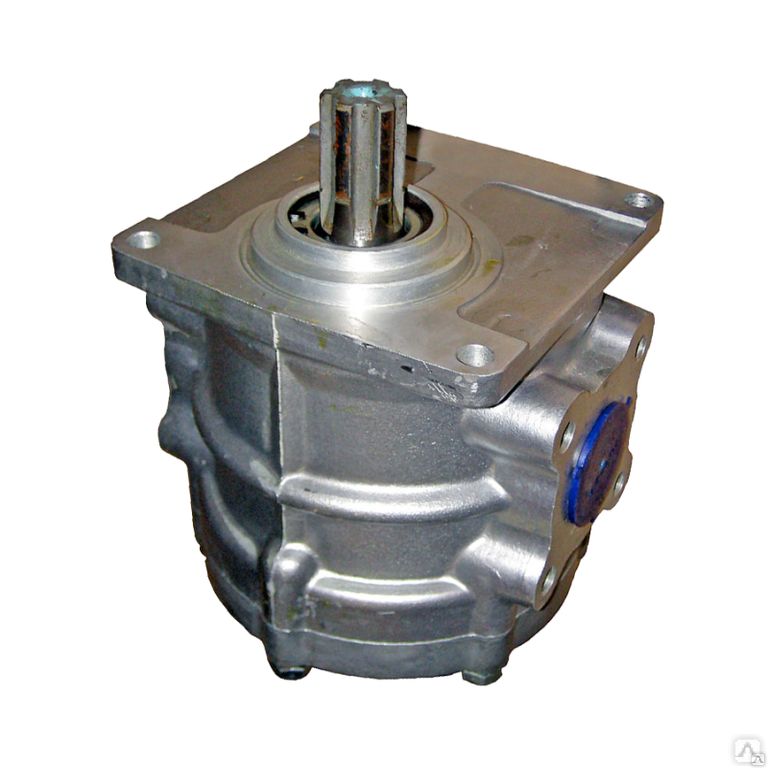

Насос шестеренный, Ш, НШ, гидравлический, схема, чертёж, принцип работы, ремонт

Шестеренные насосы и гидромоторы благодаря простой конструкции и надежности в работе широко распространены в гидроприводах дорожных машин. Принцип действия шестеренного насоса (рис. 1) заключается в следующем.

Две шестерни равной ширины ведущая 1 и ведомая 2 находятся в зацеплении и расположены в корпусе 3 с минимальным радиальным зазором. К торцовым поверхностям шестерен прилегают боковые стенки насоса. При вращении шестерен жидкость, заполняющая впадины между зубьями, переносится шестернями по внутренней поверхности корпуса (показано стрелками) из полости всасывания А в полость нагнетания Б.

Объемный КПД в основном зависит от утечек рабочей жидкости через зазоры, образованные головками зубьев и корпусом насоса, а также между торцовыми поверхностями шестерен и боковыми стенками корпуса. Кроме того, дополнительно возникают утечки по линии контакта зубьев. Чтобы уменьшить радиальные утечки, зазор между шестернями и корпусом насоса делают минимальным, а для снижения торцовых утечек боковые стенки автоматически прижимаются к торцовым поверхностям шестерен жидкостью под рабочим давлением. Максимальное значение КПД шестеренных насосов — 0,8…0,95.

В шестеренном насосе-гидромоторе (рис. 2) ведущая 8 и ведомая 9 шестерни изготовлены заодно с валами и заключены в алюминиевый корпус 6. Корпус закрыт крышкой 2, привернутой к нему винтами 11. Опорными подшипниками скольжения для валов служат «плавающие» бронзовые втулки 5 и 7. Одновременно они выполняют роль упорных подшипников для торцов шестерен 8 и 9. Между крышкой и корпусом проложено уплотнительное кольцо 13 из маслостойкой резины.

Ремонт шестеренных насосов

Для предупреждения вытекания рабочей жидкости и защиты втулки 5 от попадания пыли и грязи установлено уплотнение 4, фиксируемое стопорным 1 и опорным 3 кольцами. Кроме того, в крышке выполнены расточки, в которые вводят дополнительные уплотнительные кольца 12. Передние бронзовые втулки 5 могут перемещаться вдоль валов-шестерен. Втулки автоматически прижимаются к шестерням независимо oт их износа путем подачи рабочей жидкости под давлением в торец втулки. Этим достигается высокий КПД насоса-гидромотора и увеличивается срок его службы.

Чтобы избежать перекоса втулок из-за неравномерной нагрузки в зоне камер всасывания и нагнетания, со стороны всасывающей камеры установлена фигурная разгрузочная пластина 10, обтянутая по контуру резиновым кольцом. Пластину располагают между крышкой 2 и втулками 5. Между сопряженными поверхностями втулок 5 и 7 для упрощении сборки предусмотрен зазор 0,1…0,15 мм. После сборки этот зазор принудительно выбирают, поворачивают втулки и фиксируя их проволоками 15, вставленными в отверстия втулок. Рабочая жидкость, просочившаяся вдоль валов, поступает через отверстие в крышке 2 и отверстие в ведомой шестерне в полости, соединенные, с камерой всасывания. К боковым поверхностям корпуса насоса-гидромотора крепят винтами всасывающий и нагнетательный патрубки.

Отверстие большого диаметра под всасывающим патрубком отмечено на корпусе надписью «Вход». Насосы могут быть использованы как для левого, так и для правого вращения. Чтобы изменить направление вращения, меняют местами ведущую и ведомую шестерни, переставляют втулки так, чтобы их положение и направление разворота стыка и проволок было таким же, как у задних втулок, а затем поворачивают крышку 2 на 180°. Нельзя менять направление входа и выхода в насос, так как это может привести к выдавливанию рабочей жидкостью сальника ведущей шестерни. В корпусе насоса-гидромотора сделано коническое резьбовое отверстие 14 для отвода просочившейся рабочей жидкости при использовании гидромашины в режиме гидромотора. В это отверстие ввертывают штуцер, к которому прикрепляют дренажный трубопровод, соединяющий внутреннюю полость корпуса с баком гидравлической системы.

Marzocchi — насос шестеренный, гидромотор, производитель

Marzocchi Pompe S.p.A. (Казалеккьо-ди-Рено, Италия) — производитель гидромоторов и шестеренных насосов.
Официальный сайт http://www.marzocchipompe.com/

Название
Цена
В наличии

org/Product»>
Цена по запросу
Насос шестеренный ALP4-D-220 теперь в вашей корзине покупок
31 555,08 ₽
Насос шестеренный GHP35-D-120 теперь в вашей корзине покупок
org/Product»>
31 466,67 ₽
Насос шестеренный ALP3-D-135 теперь в вашей корзине покупок
26 823,19 ₽
Насос шестеренный ALP3A-D-120-FG теперь в вашей корзине покупок
org/Product»>
30 473,19 ₽
Насос шестеренный GHPA3A-D-40-S1-D теперь в вашей корзине покупок
25 411,60 ₽
Насос шестеренный GHPA3-D-30 теперь

в вашей корзине покупок
org/Product»>
12 976,82 ₽
Насос шестеренный ALP2A-D-20-FG теперь в вашей корзине покупок
12 333,34 ₽
Насос шестеренный ALP2A-D-16-FG/GHN20 теперь в вашей корзине покупок
org/Product»>
12 833,34 ₽
Насос шестеренный ALP2A-D-20-FG/GHN20 теперь в вашей корзине покупок
26 666,67 ₽
Насос шестеренный ALP3A-D-120-FG/GHN20 теперь в вашей корзине покупок
org/Product»>
23 911,60 ₽
Насос шестеренный ALP3A-D-80-FG/GHN20 теперь в вашей корзине покупок
22 500 ₽
Насос шестеренный ALP3A-D-80-FG теперь в вашей корзине покупок
org/Product»>
13 813,05 ₽
Насос шестеренный ALP2A-D-40-FG теперь в вашей корзине покупок
Цена по запросу
Насос шестеренный GHPP2-D-12 теперь в вашей корзине покупок
org/Product»>
Цена по запросу
Насос шестеренный PDGHPA3-D-40+GHPP3-D-40 теперь в вашей корзине покупок
Цена по запросу
Насос шестеренный PDGHPA1-D-7+GHPP1-D-7 теперь в вашей корзине покупок
org/Product»>
Цена по запросу
Насос шестеренный ALPA4-D-190 теперь в вашей корзине покупок
Цена по запросу
Насос шестеренный GHPP3-S-50 теперь в вашей корзине покупок
org/Product»>
Цена по запросу
Насос шестеренный PDGHPA3-D-80+GHPP3-D-60 теперь в вашей корзине покупок
Цена по запросу
Насос шестеренный ALP3-D-50-TR теперь в вашей корзине покупок
org/Product»>
Цена по запросу
Насос шестеренный ALP3A-D-94 теперь в вашей корзине покупок
Цена по запросу
Насос шестеренный ALP4A-D-300 теперь в вашей корзине покупок
org/Product»>
Цена по запросу
Насос шестеренный PDALPA4-D-300+ALPP4-S-300 теперь в вашей корзине покупок
Цена по запросу
Насос шестеренный PDALPA2-D-30+ALPP2-D-16 теперь в вашей корзине покупок
org/Product»>
Цена по запросу
Насос шестеренный ALP2-D-40-FG теперь в вашей корзине покупок
Цена по запросу
Насос шестеренный PDGHPA2-D-50+GHPP2-D-50 теперь в вашей корзине покупок
org/Product»>
Цена по запросу
Насос шестеренный GHP3-D-66-FG-V теперь в вашей корзине покупок
Цена по запросу
Насос шестеренный PDALPA3-D-94+ALPP3-D-94 теперь в вашей корзине покупок
org/Product»>
Цена по запросу
Насос шестеренный PDGHPA2-D-30+GHPP2-D-16 теперь в вашей корзине покупок
Цена по запросу
Насос шестеренный PDALPA3-D-80+ALPP3-D-80 теперь в вашей корзине покупок

1
2
. ..
6
Следующая »

Что такое шестеренчатый насос? | Как работает шестеренчатый насос?

15 августа 2022 г. 18 января 2022 г. Джиннеш Сабхадия

Что такое шестеренчатый насос?

В шестеренчатом насосе используется зацепление шестерен для перекачки жидкости за счет прямого вытеснения. Они являются одним из наиболее распространенных типов насосов для гидравлических систем. Шестеренчатый насос был изобретен Иоганном Кеплером около 1600 года.

Шестеренчатые насосы также широко используются на химических заводах для перекачивания высоковязких жидкостей. Существует два основных варианта: насосы с внешним зацеплением, в которых используются два внешних прямозубых колеса, и насосы с внутренним зацеплением, в которых используются внешнее и внутреннее цилиндрическое колесо.

Шестеренчатые насосы представляют собой объемные (или фиксированные) насосы, что означает, что они перекачивают постоянное количество жидкости при каждом обороте. Некоторые шестеренчатые насосы предназначены для работы в качестве двигателя или насоса.

ДОПОЛНИТЕЛЬНО: Что такое насосы и их типы?

Что такое насос с внешним зацеплением?

Шестеренчатый насос с внешним зацеплением состоит из двух идентичных взаимосвязанных шестерен, поддерживаемых отдельными валами. Как правило, одна шестерня приводится в движение двигателем, а она приводит в движение другую шестерню (натяжную). В некоторых случаях оба вала могут приводиться в движение двигателями. Валы поддерживаются подшипниками с каждой стороны корпуса.

Когда шестерни выходят из зацепления на стороне впуска насоса, они создают расширенный объем. Жидкость поступает в полости и захватывается зубьями шестерен, поскольку шестерни продолжают вращаться относительно корпуса насоса.
Захваченная жидкость перемещается от входа к выпуску вокруг корпуса.
Когда зубья шестерен сцепляются на стороне нагнетания насоса, объем уменьшается, и жидкость вытесняется под давлением.

Жидкость не поступает обратно через центр между шестернями, так как они заблокированы. Жесткие допуски между шестернями и корпусом позволяют насосу развивать всасывание на входе и предотвращают утечку жидкости обратно со стороны нагнетания (хотя утечка более вероятна для жидкостей с низкой вязкостью).

В конструкциях шестеренчатых насосов с внешним зацеплением могут использоваться прямозубые, косозубые или шевронные шестерни.

ДОПОЛНИТЕЛЬНО: Что такое цилиндрическое зубчатое колесо?

Что такое шестеренный насос с внутренним зацеплением?

Шестеренчатый насос с внутренним зацеплением работает по тому же принципу, но две взаимосвязанные шестерни имеют разные размеры, одна из которых вращается внутри другой. Большая шестерня (ротор) представляет собой внутреннюю шестерню, т. Е. Зубья у нее выступают внутрь.

Внутри находится меньшее внешнее зубчатое колесо (промежуточное колесо – приводится только ротор), установленное не по центру. Он предназначен для блокировки ротора таким образом, что зубья шестерни входят в зацепление в одной точке. Шестерня и втулка, прикрепленные к корпусу насоса, удерживают направляющее колесо на месте.

Неподвижная серповидная перегородка или прокладка заполняет пустоту, образовавшуюся при смещенной от центра монтажной позиции натяжителя, и действует как уплотнение между впускным и выпускным отверстиями.

Когда шестерни выходят из зацепления на входной стороне насоса, они создают расширенный объем. Жидкость поступает в полости и захватывается зубьями шестерен, поскольку шестерни продолжают вращаться относительно корпуса насоса и перегородки.
Захваченная жидкость перемещается от входа к выпуску вокруг корпуса.
Когда зубья шестерен сцепляются на стороне нагнетания насоса, объем уменьшается, и жидкость вытесняется под давлением.

В насосах с внутренним зацеплением используются только прямозубые шестерни.

Как работает шестеренный насос?

Шестеренчатые насосы используют действие вращающихся зубчатых колес или шестерен для перекачивания жидкости. Вращающийся элемент образует жидкостное уплотнение с корпусом насоса и создает всасывание на входе в насос. Жидкость, всасываемая насосом, заключена в полости его вращающихся шестерен и направляется на нагнетание.

Шестеренчатые насосы работают, удерживая жидкость между зубьями двух или трех вращающихся шестерен. Часто они имеют магнитный привод, что означает, что в них используются менее «смачиваемые» материалы для большей химической совместимости. Шестеренчатые насосы перемещают полость, которая вращается, а не возвратно-поступательно.

Эти насосы перемещают множество мелких полостей за один оборот, поэтому пульсация у них не такая частая, как у мембранных насосов. Основным недостатком шестеренных насосов является то, что увеличение противодавления снижает скорость потока.

Они лучше всего работают при стабильном противодавлении. Поскольку шестеренчатые насосы работают, перемещая жидкость между зубьями двух или трех вращающихся шестерен, они лучше всего подходят для применений, в которых сдвиг жидкости или загрязнение частицами из-за износа шестерни не вызывают беспокойства.

Эти насосы хорошо работают в системах с высоким давлением в системе и обычно используются в качестве гидравлической жидкости, например, в тракторах и мусоровозах, а также с жидкостями с более высокой вязкостью, такими как несжимаемое масло.

Шестеренчатые насосы имеют истинное прямое вытеснение с каждым оборотом, обеспечивающим точный объем. Поскольку каждый карман жидкости, проходящий через камеру, мал, а за единицу времени проходит так много карманов, скорость потока практически не пульсирует.

Почему выбирают шестеренные насосы?

Обладают многими преимуществами, главными из которых являются:

Низкое усилие сдвига. Низкая конструкция и рабочая скорость означают, что движение происходит с малым усилием сдвига.
Самовсасывающий . Они самовсасывающие до 6,5M.
Двусторонний. Благодаря своей конструкции они могут работать в обоих направлениях, обеспечивая опорожнение шлангов и полное восстановление любых продуктов. Однако предохранительный клапан будет работать только в одном направлении.
Эффективный. Модели имеют КПД до 85%.
Предсказуемо. Расход пропорционален скорости, что обеспечивает повторяемость и предсказуемость расхода.
Непульсирующий. Плавное вращательное движение при низких оборотах означает отсутствие пульсаций, что более характерно для других конструкций объемного типа.
Материалы. Конструкции выполнены полностью из металла, что означает, что агрегаты могут быть сертифицированы по стандарту Atex (взрывозащищенные), работать с растворителями, поскольку внутренние детали не являются резиновыми, как в других объемных насосах. Они также могут выдерживать высокие температуры до 350°C.
Ограниченный сухой ход. Установки могут работать всухую в течение ограниченного времени, если шестерни были погружены в смазочную жидкость.
Низкий NPSH. Требования NPSH очень низкие из-за медленной работы. Шестеренчатые насосы с внутренним зацеплением NPSH колеблется от 0,5 до 4 м в пересчете на воду, а внешние конструкции обычно достигают 3 м.

Применение шестеренных насосов

Шестеренчатые насосы обычно используются для перекачки жидкостей с высокой вязкостью, таких как масло, краски, смолы или пищевые продукты. Они предпочтительнее в любом применении, где требуется точное дозирование или выход высокого давления.

Производительность шестеренчатого насоса не сильно зависит от давления, поэтому они также предпочтительнее в любой ситуации, когда подача неравномерна.

Нефтехимические продукты: Чистый или наполненный битум, пек, дизельное топливо, сырая нефть, смазочное масло и т. д.
Химические вещества: Силикат натрия, кислоты, пластмассы, смешанные химические вещества, изоцианаты и т. д.
Краски и чернила.
Смолы и клеи.
Целлюлоза и бумага: кислота, мыло, щелочь, черный щелок, каолин, известь, латекс, шлам и т. д.
Пищевые продукты: Шоколад, масло какао, наполнители, сахар, растительные жиры и масла, меласса, животные продукты питания и т. д.

Преимущества шестеренчатого насоса

Простота использования и обслуживания. Шестеренчатый насос компактен и состоит всего из двух шестерен, корпуса насоса и передней и задней крышек. Поэтому по сравнению с другими насосами шестеренный насос имеет небольшой вес, что удобно при ежедневной транспортировке и не требует больших трудозатрат. Кроме того, из-за его легкого веса шестеренчатый насос более удобен в использовании, и он более удобен, когда объем работы одинаков. В то же время из-за его простой конструкции и меньшего количества компонентов его удобнее ремонтировать при возникновении проблем.
Низкая стоимость. По сравнению с обычным насосом шестеренный насос имеет меньший вес и прост в транспортировке, что в некоторой степени снижает транспортные расходы. Кроме того, шестеренный насос дешевле из-за его простой конструкции и более низкой стоимости изготовления. Процедура обслуживания проста в будущем, а стоимость обслуживания низкая. Поэтому в целом шестеренные насосы более экономичны и позволяют эффективно экономить средства.
Высокая эффективность работы. На самом деле потери жидкости в шестеренчатом насосе небольшие. Хотя часть жидкости используется для смазывания обеих сторон подшипника и шестерни, корпус насоса никогда не может быть установлен без зазора, в результате чего эффективность работы шестеренчатого насоса составляет 100 %. Тем не менее, насос все еще может работать хорошо и может достигать эффективности 9от 3% до 98%.
Нечувствителен к вязкости и плотности жидкости. Изменение вязкости или плотности жидкости не оказывает существенного влияния на работу шестеренчатого насоса. Если со стороны нагнетательного отверстия установлен сетчатый фильтр или ограничитель, шестеренчатый насос будет проталкивать через них жидкость. Если фильтр грязный или засорен, шестеренчатый насос все равно будет поддерживать постоянный поток, пока он не достигнет механического предела самой слабой части агрегата. Это также делает шестеренчатый насос нечувствительным к загрязнению маслом и больше подходит для использования в нефтехимической промышленности.

Недостатки шестеренчатого насоса

Сложность ремонта после износа. Поскольку детали шестеренчатого насоса плохо взаимозаменяемы, ремонт после износа затруднен. Хотя процесс ремонта шестеренчатого насоса прост, если детали изношены, весь шестеренчатый насос практически невозможно отремонтировать.
Сильный шум. Поскольку шестеренчатый насос характеризуется дисбалансом радиальной силы и большой артерией потока, он создает очень громкий шум. Если он находится в районе, где требуется децибел для окружающей среды, или если он используется посреди ночи, шестеренчатый насос будет влиять на работу или отдых других людей, вызывая неудобства. Наличие неуравновешенных радиальных сил также в определенной степени влияет на срок службы подшипников.
Неотрегулированный рабочий объем . Межзубцовая канавка торцевой крышки и шестерни представляет собой ряд неподвижных герметичных рабочих камер, поэтому рабочий объем шестеренчатого насоса не регулируется и может использоваться только как насос-дозатор. Это невозможно, если вы хотите увеличить рабочий объем насоса.

Categories Гидравлическая механика Tags Гидравлическая машина, Насосы

Шестеренчатые насосы с внешним зацеплением — Fluid-o-Tech

Технология шестеренных насосов с внешним зацеплением относится к типу объемный насос . Шестеренчатые насосы с внешним зацеплением просто используют действия шестерен для перекачивания различных типов жидкостей. В этой статье мы проиллюстрируем основные характеристики насосов с внешним и внутренним зацеплением, принцип их работы и другую техническую информацию. Наконец, мы кратко расскажем о шестеренчатых насосах с внешним зацеплением, произведенных Fluid-o-Tech под номером
.

Краткое содержание:

• Основные характеристики шестеренчатых насосов с внешним зацеплением и насосов с внутренним зацеплением

• Как работает насос с внешним зацеплением

• Конструкция шестерен, материалы и типичные области применения

• Преимущества и недостатки насосов с внешним зацеплением

• Насосы с внешним зацеплением производства Fluid-o-Tech

Есть два основные конструкции шестеренных насосов: наружные и внутренние.

• В насосе с внешним зацеплением используются две одинаковые шестерни, зацепленные рядом друг с другом, где одна шестерня (ведущая) приводится в движение двигателем, а она, в свою очередь, приводит в движение другую шестерню (ведомую) ) механизм. Каждая шестерня поддерживается валом с подшипниками с обеих сторон шестерни. Жидкость, захваченная между зубьями шестерни, транспортируется от впускных к выпускным отверстиям, а зубчатое зацепление действует как уплотнение между отверстиями.

• В насосе с внутренним зацеплением используются две зацепляющиеся шестерни, при этом внешняя (кольцевая) шестерня обычно приводит в движение внутреннюю (промежуточную) шестерню. Жидкости, захваченные между шестернями, передаются от впускного отверстия к выпускному из-за вращения зацепляющихся шестерен, при этом зубчатое зацепление обычно действует как уплотнение между отверстиями. Шестеренчатый насос с внутренним зацеплением часто использует серповидный компонент для внутреннего уплотнения шестерен.

В насосах с внешним зацеплением две шестерни входят в зацепление друг с другом в плотно прилегающем корпусе. Когда шестерни вращаются, жидкость заполняет пространство между соответствующими зубьями шестерни и переносится со стороны входа к выходу по внешней окружности шестерен. Там, где зубья сцепляются друг с другом, жидкость не может пройти и поэтому выбрасывается через выпускное отверстие.

В конструкции насоса с внешним зацеплением могут использоваться шестерни трех различных типов:

• Внешние прямозубые зубчатые колеса: прямозубые зубчатые колеса с прямыми зубьями, параллельными оси вращения.
• Косозубые шестерни с наружной резьбой : косозубые шестерни используют «угловые» шестерни, т. е. все зубья шестерни имеют одинаковый угол наклона спирали (относительно оси вращения), так что коэффициент контакта зубчатого зацепления всегда больше 1. A более высокое передаточное отношение выгодно тем, что две шестерни часто разделяют нагрузку во время работы. Обычно угол подъема зубчатого колеса насоса составляет менее 5 градусов для обеспечения хорошей гидравлической эффективности.
• Шестерни с наружной елочкой: зубчатое колесо с двумя наборами косозубых зубьев, один из которых наклонен под острым углом к другому так, что зубья образуют V-образную форму.

Насосы с внешним зацеплением могут быть изготовлены из самых разных материалов , таких как чугун, нержавеющая сталь, технополимер и многие другие.

Шестеренчатые насосы с внешним зацеплением обычно используются в системах точного контроля и анализа , где требуется точное дозирование:
• Автомобилестроение
• Пищевая промышленность
• Медицина
• Краски и чернила

Идеально подходят также для смазывания, рециркуляции и дозирования.

преимущества шестеренчатых насосов с внешним зацеплением и

• стабильный поток жидкости с низкими пульсациями давления
• высокая точность
• реверсивность
• отличная всасывающая способность
• хорошо подходит для перекачивания опасных или гигиеничных жидкостей
• компактный размер
• длительный срок службы

недостатки шестеренчатых насосов с внешним зацеплением :

• шестерни не должны работать всухую в течение длительного времени
• менее приспособлены для работы с абразивными жидкостями с четырьмя подшипниками в перекачиваемой среде и жесткими допусками
• твердые частицы не допускаются

Fluid-o-Tech является лидером на рынке по разработке и производству шестеренчатых насосов с внешним зацеплением и насосов с внутренним зацеплением.
