В процессе эксплуатации автомобиля каждый водитель сталкивается с необходимостью регулировки света фар. В первую очередь это необходимо для обеспечения безопасности движения. Корректировка применяется для настройки правильного рассеивания света. Настройку необходимо проводить так, чтобы свет хорошо освещал дорогу и не ослеплял водителей встречного транспорта.

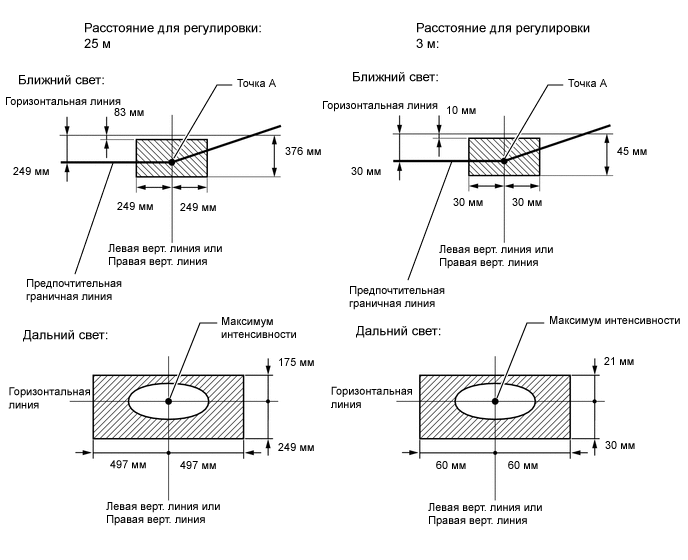

Схемы правильной регулировки фар

Для определения текущей настройки головного света и ее регулировки можно обратиться на станции техобслуживания, где используется специальное оборудование. Но чаще всего водители машин прибегают к более простому способу при помощи световой схемы. Для каждой марки машины схемы разрабатываются производителями, но существует общая схема, которая подойдет для большинства автовладельцев.

Выполнять разметку можно на белой стене, экране или листе фанеры. Необходимо произвести горизонтальные замеры между центрами фар, а также их высоту над землей. Затем эти размеры необходимо перенести на схему. Можно упростить задачу нанесения точек. Необходимо подъехать к стенду вплотную и отметить центры полученных световых пятен.

Центр левой фары обозначен А, а правой В. Через эти точки проводится прямая горизонтальная линия m. Поделите отрезок AB пополам, поставьте точку C и проведите вертикальную линию n. Параллельно линии m провести вторую горизонтальную линию p.

Расстояние между ними для каждого автомобиля нужно смотреть в инструкции. Минимальное значение — 5 см. На пересечении линий p и n отметить точку D. Из точек A и B провести вертикальные линии вниз. На пересечениях с прямой p поставить точки E и F. Все, стенд для проверки и регулировки света фар готов к использованию.

Тестирование распределения света фар

Перед тем, как приступить к замерам, необходимо соблюдение некоторых условий:

• давление в шинах соответствует нормам;
• пружины в подвесках должны быть исправны;
• оптика головного света должна быть чистой;
• автомобиль стоит ровно на горизонтальной поверхности;
• выполнены условия нагруженности машины.

В некоторых случаях необходимо полностью заправить бак и установить груз равный весу водителя на водительское сидение. Правильная настройка света возможна только при соблюдении всех требований.

Автомобиль размещают на расстоянии 5 м от стенда. Замеры проводятся при выключенном освещении. Включается ближний свет. Замеры проводятся для каждой фары в отдельности, необходимо по очереди закрывать одну из них. Для регулировки ближнего света используется линия p. Пучки света должны попадать в точки E и F. А освещаемая область должна лежать в пределах полученной фигуры на схеме.

Способы регулировки фар

Если световой поток выходит за пределы схемы, то необходимо провести регулировку. Регулировка света начинается с левой фары, при этом правая чем-нибудь закрывается. Используя регулировочные винты, необходимо выставить световое пятно на линии p. При правильной настройке наклонная часть пятна будет выходить из центра левой фары и доходить до заданной точки на стенде.

Аналогично проводится настройка правой части головного света. Затем нужно убедиться, что верхние уровни света обеих фар находятся на одном уровне. На СТО обычно используются специальные приборы. В домашних условиях использовать их нецелесообразно из-за дороговизны.

Для обеспечения собственной безопасности и всех участников дорожного движения необходимо регулярно проверять настройку светового потока. Неправильно настроенные фары могут стать причиной ДТП. Неоткорректированный ближний свет будет засвечивать глаза водителей встречных машин и недостаточно освещать дорогу впереди автомобиля.

А дальний свет будет освещать деревья и не попадать на дорожное полотно. Также возможен вариант, когда фары будут освещать только небольшой участок впереди машины. При этом останется много темного пространства. Все это может привести к серьезным последствиям. Необходимо своевременно проверять настройку фар и корректировать световой поток.

Самостоятельная регулировка фар автомобиля

Задача приборов головного света – в достаточной степени освещать дорожное полотно перед автомобилем, не ослепляя водителей встречных транспортных средств и захватывая неширокую полосу правой обочины. Первая настройка оптики производится в заводских условиях, затем положение световых приборов корректируется владельцем машины по мере необходимости. Специально посещать станцию техобслуживания необязательно – выполните эту работу сами, предварительно изучив инструкцию, как делается регулировка света фар своими руками.

Когда возникает необходимость регулировки фар

Перечислим основные причины, по которым нарушается правильная настройка световых приборов.

1. Замена лампы. Достаточно распространенная причина. Большинство водителей не станут искать оригинальную лампочку, полностью соответствующую замененной. А изделие другой марки может излучать свет немного иначе. Из-за этого возможны отклонения.
2. Последствия аварии или удара. Регулировка может нарушиться вследствие механического воздействия. Даже незначительный перекос способен критично повлиять на направление светового луча.
3. Замена фары. При замене всего прибора в сборке обязательно нужно его отрегулировать. Конечно, это должны были сделать на СТО, но не мешает проверить самостоятельно и при необходимости настроить.
4. Естественный износ. В процессе эксплуатации фары и лампы подвергаются вибрации, температурным перепадам, механическим и химическим воздействиям. Всё это может повлиять на их правильную настройку.
5. Нарушения центровки автомобиля, ремонт подвески, изменение жесткости, замена шин или дисков (особенно при изменении диаметра).

Во всех перечисленных ситуациях высока вероятность нарушения правильных настроек. Поэтому в указанных случаях следует самостоятельно отрегулировать (или по крайней мере проверить) фары.

Желательно это делать и перед дальней поездкой. И обязательно — если встречные водители предупреждают вас миганием огней. А также — если вы сами чувствуете, что дорожное полотно освещается недостаточно или неравномерно.

Виды источников освещения на транспортном средстве

До перехода к процедурам настройки освещения нужно уточнить, что в автомобиле бывают различные фонари, их регулировка несколько отличается. Выделяют 3 основных источника:

• дальний свет. Задача дальнего освещения сводится к обеспечению видимости любых элементов трассы с дальностью до 150 м. Используется для рассматривания разметки дороги и наличия дорожных знаков. Сильная яркость освещения приводит к сложностям передвижения в городских условиях, правила движения запрещают их включать в населённых пунктах и при приближении встречной машины. Из-за ослепления случается много аварий;

В основном на всех марках автомобилей направление светового потока регулируется с помощью двух регулировочных винтов

• ближний свет. Включается для освещения дорожного полотна дальностью 30–40 м. Такой свет нужно настраивать, чтобы предотвратить ослепление водителей встречной полосы. Ближнее освещение является самым востребованным, его практически всегда используют в городах;
• противотуманные маяки. Огни этого типа могут применяться для создания лучшей видимости в темноте, когда идёт дождь, или во время тумана. Первые 2 вида освещения малоэффективны в условиях повышенной влажности, свет просто отражается от частичек воды и ослепляет водителя. Для улучшения видимости используются фонари, расположенные ниже очертания тумана и имеющие жёлтое свечение.

Как самостоятельно проверить и отрегулировать фары

При замене одной из ламп лучше сразу проверить, симметрично ли у вас отрегулированы фары. Это можно сделать самостоятельно и очень быстро. Для этого нужно в тёмное время суток подъехать к любой вертикальной поверхности (стене, воротам гаража). После этого включить ближний свет и посмотреть на форму световых пучков.

Если оба пучка света находятся на одной высоте, то скорее всего настройка не понадобится. Если же заметна разница, можно самостоятельно устранить возникший дефект. Сначала проверьте, нормально ли встала на своё место заменённая лампа. Если всё в порядке, нужно отрегулировать направление света с помощью специального винта. Посредством его подкрутки вы сможете поднять или опустить световой луч.

Эти действия помогут только в том случае, если вторая фара (на которой лампа не менялась) отрегулирована правильно. В противном случае придётся настраивать световые приборы более тщательно.

Аналогичным образом можно проверить и дальний свет, а при необходимости — самостоятельно его отрегулировать.

Чтобы обнаружить значительные отклонения настроек, можно попросить человека среднего роста встать на расстоянии примерно 5 метров от автомобиля. Если фары отрегулированы правильно, то световой пучок будет проходить примерно на высоте колен. Конечно, это очень приблизительная оценка. Но если отклонения действительно серьёзные, вы это сразу увидите.

Этап подготовки

Перед тем как отрегулировать сигнальные фонари на машине, нужно позаботиться о том, чтобы подготовиться к работе должным образом. Настройка света фар должна обеспечить требуемую точность, в противном случае эта процедура не будет иметь никакого смысла, вы только зря потратите время и силы.

Чтобы отрегулировать сигнальные фонари на машине, вам понадобится найти горизонтальную площадку длиной около 10 метров, она должна примыкать к чистой вертикальной стене. Убедитесь, что на поверхности площадки отсутствуют впадины и выступы – из-за них настройка света может оказаться недостаточно точной.

Чтобы отрегулировать свет фар, вам придётся делать на стене пометки и чертить линии. Для этого запаситесь кусочком мела или скотчем, хотя мел в данной ситуации будет предпочтительней.

Для качественной регулировки фар необходимо найти ровную горизонтальную площадку

Перед тем как отрегулировать фары, убедитесь, что они расположены на рабочей высоте. Для этого проверьте следующие факторы:

• Уровень давления воздуха в колёсах;
• Равномерность давления воздуха в колёсах;
• Исправность подвески;
• Распределение всей нагрузки на колёса должно быть равномерным;
• До отказа заправьте бак горючим.

На этом подготовительная фаза завершается и может начинаться настройка света фонарей. Это процедура, которая для всех марок автомобилей одинакова, и неважно, что имеется в виду – регулировка фар Форд Фокус 2 или регулировка фар ВАЗ 2110.

Есть машины, в которых ближний свет фар совмещён с дальним, и есть марки, где эти системы разделены. Разница заключается только в том, что в машинах с раздельной системой придётся каждый фонарь настраивать отдельно, в то время, как в совмещённой системе достаточно настроить ближний свет, дальний – автоматически становится на своё место.

Корректировка световых источников может осуществляться двумя способами. Их мы рассмотрим по порядку. Вы можете для решения своих задач выбрать тот метод, который покажется вам проще и удобнее.

Смотрите также:

Схема регулировки света фар своими руками

Как отрегулировать ближний свет — точная настройка

Чтобы отрегулировать ближний свет самостоятельно, необходимо найти абсолютно ровную площадку с расположенной рядом вертикальной поверхностью. Сначала следует подъехать максимально близко к стене. После этого нужно сделать на её поверхности три основные отметки. Две будут соответствовать центрам каждой фары, а третья — центру симметрии вашего автомобиля.

Через каждую точку нужно провести вертикальную линию, а между двумя крайними — горизонтальную. Ещё одну линию нужно провести чуть ниже (в нашем примере это 5 см, но в конкретных ситуациях эта величина может отличаться).

Затем отъезжаем от стены на 5 метров. Это расстояние зависит от конкретной модели автомобиля, узнать его точное значение можно в инструкции по эксплуатации. Теперь нужно посмотреть под капотом на маркировку фары. На ней указывается величина отклонения луча относительно дорожного полотна в процентах. Обычно это 1%, но может быть и другое значение.

1% отклонения на дистанции в 5 метров — это те самые 5 см, на которые мы отступили от первой линии для проведения нижней черты. Именно по этой второй линии и должна проходить светотеневая граница пучка. Если есть отклонения, то нужно самостоятельно воспользоваться настроечным винтом и правильно выставить положение ламп.

Для более точной разметки линий можно использовать лазерный строительный уровень. Следует также учесть некоторые дополнительные нюансы.

1. Бак автомобиля должен быть полностью заправлен.
2. Во всех шинах установлено правильное давление.
3. В багажнике нет тяжелых вещей.
4. Ручной корректор фар на приборной панели выставлен в положение «0».
5. В салоне должна быть нагрузка массой примерно 70 кг (соответствовать весу водителя).

При измерениях вместо нагрузки можно посадить на водительское место другого человека. Либо сесть за руль самому, но тогда отрегулировать фары самостоятельно будет затруднительно. Придется воспользоваться помощью напарника.

Во время настройки последовательно закрываются обе фары по очереди. После этого необходимо отрегулировать пучок таким образом, чтобы его центр проходил по соответствующей вертикальной линии. При этом нижняя горизонтальная линия будет верхней световой границей. Наклонные отрезки должны начинаться в точках пересечения этой линии и боковых вертикальных.

Более подробно все числовые значения параметров и точные регулировочные расстояния можно посмотреть самостоятельно в разделе 4. 3 ГОСТ Р 51709-2001. Некоторые конкретные величины следует брать из инструкции по эксплуатации транспортного средства.

Если эксплуатируется фара с совмещенным ближним и дальним светом, то отдельно дальний регулировать не нужно.

Отъедьте от стены задним ходом на расстояние 7.5 метров

Чтобы четко соблюсти расстояние, используйте рулетку для отмерки необходимого расстояния от стены. Важно! Сдавайте задом как можно ровнее.

• Сдав назад, заглушите двигатель и выключите фары, откройте капот;
• Перед тем как начать работы, убедитесь, что капот зафиксирован, найдите корпус левой и правой фары;
• Демонтируйте декоративные элементы, закрывающие доступ к корпусу фары. Сверьтесь с руководством по эксплуатации вашего автомобиля;
• Регулировочные винты должны быть расположены сверху и сбоку корпуса фары: один для регулировки вертикального положения, а другой для регулировки горизонтального положения.

VOLVO

Регулировка дальнего света

Чтобы отрегулировать фары дальнего света, проще всего воспользоваться тем же самостоятельно сделанным стендом.

Сначала нужно отметить центры каждого светового прибора и провести вертикально две прямые. Затем следует проверить настройку. Пучок света должен идти практически параллельно дорожному полотну. Центр каждого луча при этом приходится на пересечение соответствующих вертикальных линий с верхней горизонтальной.

Найдите стену

Во-вторых, вам понадобится стена. Припаркуйте автомобиль как можно ближе от нее и включите свет (логично что настройку нужно проводить в темноте, в сухую погоду). Теперь сделайте разметку, по которой будете ориентироваться во время настройки фар:

Отметьте клейкой лентой или мелком центр машины (Крестиком «+»)

Таким же образом отметьте центр пучка каждой из ламп ближнего света. Проведите горизонтальную линию, соединяющую точки центра фар ближнего света, через них же проведите вертикальные линии.*

*Важно помнить, что регулировку фар нужно проводить по ближнему свету.

Как отрегулировать светодиодные лампы в фарах

К регулировке светодиодных ламп стоит подходить с особой ответственностью, поскольку они светят со значительно большей силой. Соответственно, при неправильных настройках они будут сильнее слепить встречных водителей, что чревато для безопасности движения.

В целом требования к регулировке фар со светодиодами сходны с вышеописанными. Поэтому во многих случаях их можно практически аналогично отрегулировать самостоятельно, воспользовавшись приведенными схемами и алгоритмами. Однако есть и отличия.

Сначала необходимо убедиться, что лампа по плоскости светодиодов ориентирована вертикально. Некоторые LED лампы для точной настройки имеют поворотный цоколь. В случае нарушения формы светового пятна необходимо покрутить лампу вокруг оси в пределах 20-30 градусов до достижения наилучшего результата.

В линзованной оптике светотеневая граница при установке LED автоламп не изменяется. В рефлекторной (фары без линз) пучок света может несколько приподняться относительно галогенной лампы.

Из-за повышенной яркости светодиодных ламп, помимо обычной регулировки рекомендуется привести фару в надлежащее состояние: устранить нарушение герметичности, очистить отражатель, отполировать помутневшее со временем стекло. Необходимость этих операций зависит от состояния оптики автомобиля.

Меры безопасности

Чтобы при проведении работ не нанести вреда здоровью и не сломать фары, нужно помнить несколько простых советов:

1. Надевать перчатки при работе и не касаться проводки.
2. Использовать только подходящий инструмент для регулировочных винтов, они очень легко ломаются.
3. Ставить машину на ручной тормоз.
4. При регулировке не прикладывать излишнее усилие.

В завершении еще один метод регулировки.

Отрегулировать свет фар несложно, если есть ровная площадка со стеной напротив нее. Главное – правильно нанести разметку, от этого зависит точность регулировки. Если после проведения работы встречные водители мигают, значит свет бьет слишком высоко и его нужно опустить.

Что это такое и когда их использовать

Zutobi · Обновлено 17 марта 2022 г.

Все автомобили оснащены фарами, помогающими водителю видеть ночью и в условиях плохой видимости . Проще говоря, фары — это необходимая функция безопасности, которая необходима для обеспечения безопасности на дорогах для всех.

Фары также позволяют другим водителям лучше видеть ваш автомобиль, что не менее важно. Автомобиль без фар гораздо чаще попадает в аварию , так как другие водители просто не заметят его вовремя. Таким образом, даже если вы думаете, что можете достаточно хорошо видеть вперед, все равно может быть очень опасно не включать фары, когда это необходимо.

Если вы предпочитаете видео, посмотрите это объяснение на нашем канале Youtube:

Что такое фары ближнего света?

Есть две настройки фар, которые используются в различных ситуациях – ближний свет (приглушенные фары) и дальний свет (яркие фары). Использование неправильного типа настройки фар может, в зависимости от вашей скорости и видимости, иметь разрушительные последствия и привести к аварии.

Вы, как водитель, обязаны знать , когда использовать ближний и дальний свет .

Как далеко вы можете видеть с ближним светом?

• Фары ближнего света позволяют видеть на расстоянии до 200 футов и подходят для скоростей до 25 миль в час . Настройка ближнего света также известна как «затемненная» или «ближняя».
• Фары дальнего света позволяют видеть на расстоянии до 100 метров и подходят для скоростей быстрее 25 миль в час. Дальний свет следует использовать только в определенных ситуациях (подробнее здесь).

По сути, ночью ближний свет дает гораздо меньше света, чем дальний. Если ночью вы едете со скоростью более 25 миль в час с ближним светом фар, может быть слишком поздно останавливаться, не задев объект к тому времени, когда вы его увидите.

Ближний свет не так силен, как дальний, поэтому его можно использовать без риска ослепления других водителей.

Если вам нужно больше света, чем может дать ближний свет, вам придется переключиться на дальний свет (если это разрешено законом). Помните, что дальний свет позволит вам видеть дальше вперед, но при неправильном использовании может ослепить других водителей.

Когда следует использовать ближний свет фар?

Включите ближний свет фар не только для того, чтобы лучше видеть, но и для того, чтобы другие могли видеть вас.

Вероятность того, что вы не заметите что-то на дороге или рядом с ней, намного выше в темноте или в условиях плохой видимости, чем днем. В целом, законы штатов требуют использования ближнего света в таких ситуациях :

• Между закатом и восходом солнца
• В любой ситуации, когда вы плохо видите пешеходов или другие транспортные средства
• Когда ваш обзор сильно ограничен

Если вы хотите узнать об отдельных законах и правилах вашего штата, выберите свой штат на веб-сайте Zutobi и перейдите в раздел «Использование света». Имейте в виду, что в большинстве штатов есть свои правила относительно того, когда следует использовать фары, которые могут быть более строгими, чем упомянутые выше.

Например; Штат Калифорния требует использования фар ближнего света в любых погодных условиях, когда видимость ограничена, когда вам нужно использовать дворники или когда вы не можете видеть на расстоянии до 1000 футов.

Как включить ближний свет

Чтобы включить ближний свет, найдите значок ближнего света. Выглядит как буква «Д» с наклонными линиями влево. Теперь наведите переключатель на символ ближнего света, чтобы активировать их. Если вы все сделали правильно, на приборной панели вашего автомобиля должен быть виден индикатор ближнего света.

Найдите символ ближнего света на рычаге вашего автомобиля.

Опасность ночного вождения

Во многих странах ближний свет фар должен быть включен во время движения автомобиля, независимо от времени суток. Даже если фары не помогут вам лучше видеть, они могут помочь другим увидеть вас.

Обязательно включайте ближний свет фар при движении ночью , даже если едете по хорошо освещенной улице! Однако при парковке выключайте фары (вместо них можно использовать габаритные огни).

Пешеходов и велосипедистов плохо видно ночью

Имейте в виду, что ночью гораздо труднее заметить пешеходов и велосипедистов, особенно тех, кто носит темную одежду, и это верно даже при включенном ближнем или дальнем свете . Во время ночного вождения вам следует снизить скорость, чтобы у вас было больше времени для выявления потенциальных опасностей и реагирования на них .

Спросите себя, можете ли вы безопасно остановиться в пределах досягаемости светофора – если нет, снизьте скорость. Если вы видите только на 100 футов впереди , вы не можете безопасно ехать быстрее, чем 30 миль в час .

Фары ближнего света и способы их использования

Автомобили — автомобили, грузовики и мотоциклы — имеют фары. Почему они там? Потому что люди плохо видят в темноте. Некоторые люди не так хорошо видят при дневном свете, если уж на то пошло.

Налобные фонари — это элемент безопасности, который защищает других от нас и защищает нас от других. Вы должны узнать о том, когда их использовать и как, в своем курсе обучения водителей, но вот разбивка распространенных ситуаций.

Дальний и ближний свет

Фары обычно имеют две настройки: дальний и ближний свет. Каждый тип имеет определенное назначение и использование. Как водитель, вы обязаны знать, когда и какие настройки следует использовать.

 фары ближнего света  освещают небольшую область перед вами, обычно около 200 футов. Ближний свет больше направлен к земле, ограничивая количество света, направленного в глаза водителям, приближающимся к вам в темноте.

Это означает, что ваши фары не ослепляют этого водителя, что делает вас и другого водителя более безопасными.

 Фары дальнего света излучают более яркий свет на большую площадь, около 350 футов или более. Дальний свет указывает на более прямую линию. Это означает, что есть дополнительный свет, который помогает вам видеть дальше по дороге, и вы можете видеть больше вдоль обочины дороги. Это также означает, что больше света попадает прямо в глаза встречным водителям.

Когда ваш дальний свет направлен в глаза водителей, приближающихся к вам, вы оба в меньшей безопасности.

Использование фар ближнего света

Фары ближнего света идеально подходят для движения в пробках из-за меньшего количества испускаемого света и направления, в котором свет направлен. Цель состоит в том, чтобы дать вам достаточно света, чтобы видеть, куда вы идете и что находится на дороге впереди вас, не ослепляя тех, кто идет к вам с противоположного направления.

Также следует использовать ближний свет фар, когда вы едете в туман, дождь или сильный снегопад. Пониженное направление света лучше всего подходит для освещения в условиях плохой видимости. Использование дальнего света в этих ситуациях приводит к тому, что свет отражается обратно к вам, создавая блики в поле вашего зрения.
