Система зажигания предназначена для воспламенения топливовоздушной смеси в цилиндрах бензинового двигателя. Топливовоздушная смесь воспламеняется в камере сгорания двигателя посредством электрического разряда между электродами свечи зажигания, установленной в головке цилиндров. Для создания искры между электродами свечи зажигания применяют системы зажигания от магнето и батарейные системы зажигания, источниками высокого напряжения в которых являются индукционные катушки.

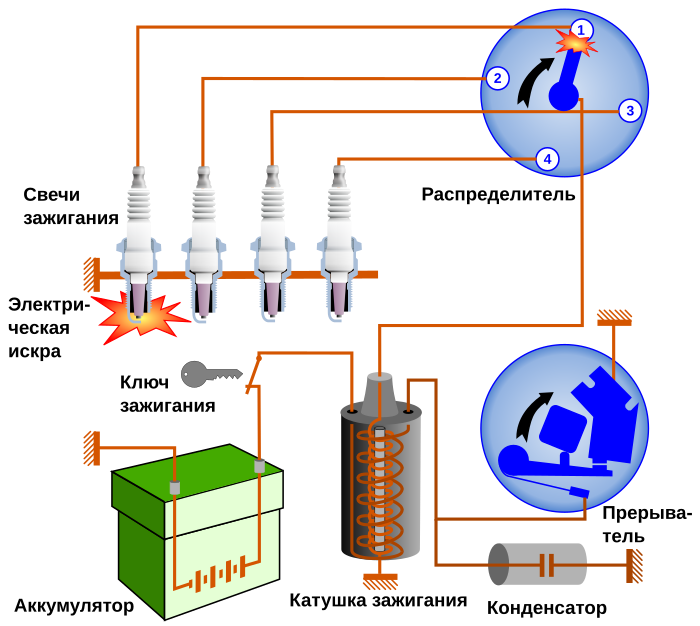

Рис. Схема батарейной системы зажигания

Система зажигания состоит из следующих основных элементов:

  • источник тока ИТ, функцию которого выполняет аккумуляторная батарея или генератор
  • выключатель ВК цепи электроснабжения (выключатель зажигания)
  • датчик Д углового положения коленчатого вала
  • регуляторы момента зажигания РМЗ, которые задают определенный момент подачи высокого напряжения на свечу в зависимости от частоты вращения коленчатого вала, разрежения Δрк во впускном трубопроводе и октанового числа бензина
  • источник высокого напряжения ИВН, содержащий промежуточный накопитель энергии НЭ и преобразователь низкого напряжения в высокое
  • силовое реле СР, в качестве которого могут служить механические контакты прерывателя или электронный ключ (транзистор или тири­стор)
  • распределитель Р импульсов высокого напряжения по свечам
  • помехоподавительные устройства ПП (экранирующие элементы системы зажигания или помехоподавительные резисторы)
  • свечи зажигания СВ, на которые подается высокое вторичное напряжение

В батарейной системе зажигания источником энергии является аккумуляторная батарея или генератор (в зависимости от режима работы двигателя). Система зажигания от магнето принципиально отличается от батарейной тем, что источник электроэнергии в ней — магнитоэлектрический генератор, конструктивно объединенный с индукционной катушкой. Система зажигания от магнето в настоящее время на автомобилях практически не применяется, однако находит применение на пусковых бензиновых двигателях тракторных дизелей.

Система зажигания обеспечивает генерацию импульсов высокого напряжения в нужный момент времени на тактах сжатия в цилиндрах двигателя и их распределение по цилиндрам в соответствии с порядком их работы. Момент зажигания характеризуется углом опережения зажигания УОЗ, который представляет собой угол поворота коленчатого вата от положения в момент подачи искры до положения, когда поршень проходит через верхнюю мертвую точку ВМТ.

Электрическая искра вызывает появление в ограниченном объеме топливовоздушной смеси первых активных центров, от которых на­чинается развитие химической реакции оксидирования топлива, со­провождающейся выделением теплоты. Процесс сгорания рабочей смеси разделяют на три фазы:

  • начальная, в которой формируется пламя, инициированное ис­кровым разрядом в свече
  • основная, в которой пламя распространяется на большую часть камеры сгорания
  • конечная, в которой пламя догорает у стенок цилиндра

Рис. Система зажигания с накоплением энергии:
а — в магнитном поле; б — в электрическом поле

Для бесперебойного искрообразования на свечу зажигания необходимо подать напряжение до 30 кВ.

Высокий уровень напряжения обеспечивает промежуточный источник энергии. По способу накопления энергии в промежуточном источнике различают системы с накоплением энергии в магнитном поле (в индуктивности) или в электрическом поле конденсатора (в емкости). В обоих случаях для получения импульса высокого напряжения используется катушка зажигания, представляющая собой трансформатор (или автотрансформатор), содержащий две обмотки: первичную L1 с малым числом витков и электросопротивле­нием в доли и единицы ома и вторичную обмотку L2 с большим числом витков и сопротивлением в единицы и десятки килоом.

Автотрансформаторная связь обмоток упрощает конструкцию и технологию изготовления катушки, а также несколько увеличивает вторичное напряжение. Коэффициент трансформации катушек зажигания находится в пределах 50—225.

В системах зажигания с накоплением энергии в катушках зажигания (в индуктивности) первичная обмотка L1 катушки подключается к источнику электроснабжения последовательно через механический или электронный прерыватель S2. В системах зажигания с накоплением энергии в электрическом поле конденсатора (в емкости) первичная обмотка катушки периодически подключается к конденсатору управляемым электронным переключателем S2. Конденсатор предварительно за­ряжается от источника электроснабжения на автомобиле через статический преобразователь напряжения.

Система зажигания автомобиля | Система зажигания

Основными условиями воспламенения смеси являются превышение высокого (вторичного) напряжения над напряжением пробоя и достаточность энергии искрового разряда, выделяемой в искровом промежутке зажигательной свечи. Искровой разряд имеет емкостную и индуктивную фазы. Длительность емкостной фазы невелика и составляет 1—3 мкс. Поэтому энергия, выделяемая в данной фазе искрового разряда, обеспечивает воспламенение лишь однородной и полностью газифицированной рабочей смеси. При пуске холодного двигателя, когда паровой части топлива в смеси недостаточно, а температура ее низка, для воспламенения рабочей смеси кроме емкостной фазы разряда требуется индуктивная. Длительность индуктивной фазы искрового разряда существенно больше, чем емкостной, что способствует улучшению прогрева смеси и ее испарению. Это обеспечивает более качественное воспламенение смеси, находящейся по своему составу у границ воспламеняемости.

У систем зажигания, предназначенных для двигателей с Э > 9, энергия искрового разряда достигает 0,05 Дж, а длительность 2,5 мс. При этом повышение вторичного напряжения над напряжением пробоя, характеризуемого коэффициентом запаса, составляет 1,4-1,5.

Величина напряжения пробоя при пуске двигателя (особенно холодного) всегда больше, чем на его рабочих режимах. Это связано с низкой температурой электрода свечи и рабочей смеси в цилиндре. Напряжение пробоя зависит от давления сжатия в момент пробоя искрового промежутка и расстояния между электродами свечи. На величину напряжения пробоя влияет форма электродов свечи (результат электрической эрозии), при изменении которой оно увеличивается на 3-4 кВ за первые 25 тыс. км пробега автомобиля.

Величина вторичного напряжения, развиваемого системой зажигания, зависит от конструктивных и эксплуатационных факторов.

При пусковых частотах вращения коленчатого вала двигателя время замкнутого состояния контактов прерывателя достаточно велико, и сила тока в первичной электроцепи достигает максимального значения. При малой частоте размыкания контактов и большой силе тока разрыва, индуктируемого в первичной обмотке катушки, возможен пробой искрового воздушного промежутка между контактами, что вызывает ухудшение параметров искрового разряда.

Вторичное напряжение уменьшается при снижении напряжения на зажимах аккумуляторной батареи, которое обусловливается низкой температурой аккумуляторной батареи и степенью ее разряженности. Для компенсации снижения напряжения в первичную электроцепь систем зажигания у отечественных автомобилей вводится дополнительный резистор, замыкаемый накоротко в момент включения стартера.

Необходимо отметить влияние неравномерности электрострартерного прокручивания коленчатого вала на снижение вторичного напряжения систем зажигания. Вторичное напряжение падает при неравномерном прокручивании коленчатого вала на 0,2-1,5 кВ по сравнению с равномерным прокручиванием. Уменьшение вторичного напряжения возможно и при увеличении шунтирующего сопротивления и зазора между электродами зажигательной свечи. Шунтирование свечей при пуске двигателя происходит в результате переобогащения смеси и попадания между электродами влаги и остатков продуктов сгорания. Наибольшее шунтирование свечей наблюдается у роторно-поршневых двигателей (в силу конструктивных особенностей расположения свечи) и у двухтактных двигателей из-за плохой организации процесса смесеобразования и плохой очистки цилиндров от остаточных газов.

Увеличить энергию искрового разряда и величину вторичного напряжения у систем зажигания можно только увеличением силы тока разрыва первичной электроцепи катушки зажигания. В классических электромеханических системах такая возможность ограничивается сроком службы контактов прерывателя. Наибольшая эксплуатационная надежность контактов имеет место при силе тока 1 А.

Проблема роста вторичного напряжения и энергии искрового разряда за счет увеличения силы тока разрыва первичной цепи решается с помощью схем контактно-транзисторных и бесконтактных систем зажигания.

Контактно-транзисторные системы зажигания обеспечивают более легкие условия работы контактов прерывателя при одновременном повышении силы тока разрыва первичной цепи.

Вторичное напряжение, развиваемое контактно-транзисторной системой зажигания двигателя ЗИЛ-508.1000400, составляет 25 кВ, что обеспечивает коэффициент запаса 1,7-1,8 (1,35 для классической системы). Сила тока в первичной цепи катушки зажигания составляет около 7 А и разрываемого контактами прерывателя — 0,7-0,9 А. Положительным качеством контактно-транзисторной системы является увеличение по сравнению с классической длительностью и энергии искрового разряда (энергия до 0,024-0,025 Дж и длительность до 2,0-2,3 мс). К недостаткам данных систем относится влияние на их характеристики напряжения в первичной цепи и л, хотя оно несколько меньше, чем у классической системы.

Лучшими системами с точки зрения пуска являются электронные бесконтактные системы с электронными или электромеханическими автоматами опережения зажигания, имеющие бесконтактное управление моментом зажигания с нормированным временем накопления энергии в магнитном поле. В таких системах время накопления энергии почти не зависит от п, что улучшает условия пуска двигателя. Энергия индуктивной фазы на пусковых режимах двигателя для отечественных электронных систем (бесконтактной и микропроцессорной) составляет от 0,03 до 0,05 Дж, а длительность разряда от 2,0 до 1,7 мс.

Широко применяются электронные системы с накоплением энергии в электростатическом поле конденсатора и коммутирующем элементе (тиристоре). Резкий рост вторичного напряжения обеспечивает малую чувствительность к шунтированию свечей зажигания. Такой характер возрастания напряжения тиристорной системы, несмотря на малую длительность индуктивной составляющей, позволяет повысить надежность воспламенения топливомасляных смесей двухтактных и роторно-поршневых двигателей, а также газовоздушных смесей газовых двигателей.

Двухтактные пусковые двигатели оборудуются системами зажигания от магнето, особенностью которых являются более низкие вторичное напряжение и энергия искрового разряда по сравнению с батарейной системой зажигания, особенно в интервале пусковых частот вращения коленчатого вала 200-300 мин-1. Для повышения коэффициента запаса по вторичному напряжению приходится повышать пусковую частоту вращения коленчатого вала, что ухудшает экономические показатели пусковой системы.

Неравномерность вращения коленчатого вала пусковых двигателей при электростартерном пуске (5 достигает 1,85-1,90) приводит к снижению вторичного напряжения на 0,3-4,5 кВ. Это необходимо учитывать при выборе параметров систем зажигания от магнето.

Улучшить пуск пусковых двигателей можно за счет применения электронных систем зажигания, минимальная частота устойчивого искрообразования которых должна составлять не более 100-150 мин

Принцип работы и устройство системы зажигания автомобиля

Автор Павел Александрович Белоусов На чтение 4 мин. Просмотров 187

Система зажигания устанавливается на бензиновые двигатели. Ее главная задача – воспламенить топливно-воздушную смесь в тот момент, когда поршень находится в верхнем положении, максимально сжимая ее. Бензин в цилиндре двигателя воспламеняется с искрой, которая возникает в специальной свече, в чем и состоит назначение системы зажигания в автомобиле.

Общие сведения о системе зажигания

При такте сжатия поршень двигается вверх, повышая давление воздушно-топливной смеси, поступающей в цилиндр через впускной клапан. Как только он доходит до мертвой точки, между электродами свечи проскакивает электрическая искра, которая и воспламенит горючую смесь. Чтобы бензиновые пары гарантированно воспламенились, длина искры должна быть не менее 1 мм, именно такой зазор должен быть между центральным и боковым электродом свечи.

Чтобы получить такую искру, напряжение или разница потенциалов между свечными электродами должна быть не менее 20 кВ. При этом аккумуляторная батарея выдает напряжение в 12 В, поэтому устройство системы зажигания должно позволять трансформировать высокие напряжения, чтобы получить нужную длину искры. Важно, что искра должна проскакивать именно в нужный момент, когда поршень находится в верхней точке.

Работа системы зажигания

Для получения тока высокого напряжения применяется специальная катушка, которая называется модуль зажигания. Она получает информацию от электронного блока управления или «мозгов», подавая ток высокого напряжения  на свечу точно в нужный момент.

Команду на подачу искры в рабочий цилиндр подает датчик положения коленчатого вала, который располагается возле задающего диска, закрепленного на конце коленвала. На этом диске нет одного зубчика, что является меткой для датчика. При подходе этой метки к датчику, она подает сигнал ЭБУ, что поршень находится в верхней точке и можно подавать разряд на свечу зажигания.

Поэтому при выходе из строя датчика коленчатого вала автомобиль не заводится, поскольку непонятно, в каком положении находится поршень. В случае такой поломки придется вызывать эвакуатор и доставлять автомобиль на СТО, своим ходом он туда не доберется.

Устройство

Конструкция системы зажигания в различных автомобилях может различаться, но несмотря на это, в общем, система зажигания состоит из следующих узлов:

  • аккумулятора;
  • электронный блок управления;
  • катушки или модуля зажигания;
  • свечей;
  • распределительного устройства;
  • датчика положения коленчатого вала;
  • высоковольтных проводов.

Модуль зажигания имеет четыре выводных контакта для каждого цилиндра, к которым подсоединяются свечи через свечные наконечники. Соединительные провода имеют надежную толстую изоляцию, поэтому автомобилисты называют их бронепроводами. Чтобы правильно присоединить провода к свечам, на модуле зажигания напротив выводных штырей нанесены цифры, соответствующие номерам цилиндров.

На более современных авто модуль зажигания, а также высоковольтные провода заменяются отдельными катушками зажигания, которые устанавливают на каждую свечу. Управляющие провода с током низкого напряжения идут непосредственно на каждую из таких катушек. При этом за очередность работы свечей отвечает тот же электронный блок управления или мозги автомобиля.

Виды систем зажигания

Важный элемент — распределяющее устройство, по типу которого различается контактная или бесконтактная система зажигания, а на новых автомобилях устанавливается более технологичная электронная система зажигания. Каждая из них имеет свои преимущества, которые нужно знать владельцу автомобиля.

  • Контактная система зажигания распределяет ток высокого напряжения по соответствующим цилиндрам при помощи механического устройства – прерывателя-распределителя. В нем располагается ротор трамблера, который поочередно прикасаясь к контактам, замыкает их на катушку высокого напряжения. На таких принципах работает система зажигания карбюраторного двигателя старых автомобилей.

  • Повышение скорости вращения коленвала и поиск новых технологий, повышающих надежность, привело к тому, что появилась контактно-транзисторная система зажигания. В ней механический прерыватель-распределитель соединяет транзисторный коммутатор, по которому протекает ток низкого напряжения, что приводит к продлению срока службы контактов. Такая комбинированная система зажигания позволила отказаться от конденсатора, запараллеленного с контактами прерывателя. В остальном – это та же классическая система зажигания.

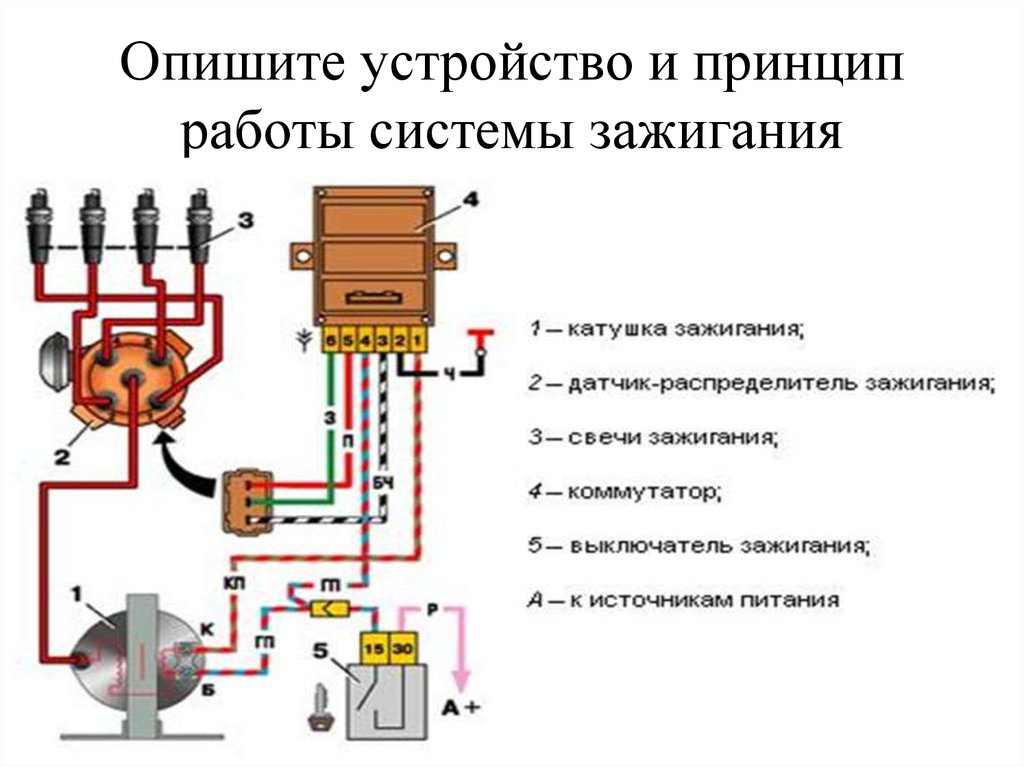

  • Бесконтактная система зажигания – более современная альтернатива устаревшим контактным конструкциям. В ней контактный распределитель системы зажигания заменяется аналогичным устройством, работающим на оптическом, индуктивном сенсоре или датчике Холла. Импульс от него идет на транзисторный коммутатор, который и управляет повышающей обмоткой катушки зажигания, выступая прерывателем импульсов. Такая конструкция повышает КПД всей системы, позволяет экономить топливо при увеличении мощности двигателя, улучшает холодный запуск.

  • Электронная система работает непосредственно через  установленный в ЭБУ микропроцессор при помощи специализированного программного обеспечения. Такая система зажигания служит долго и устанавливается на самые современные автомобили. В первых версиях она объединялась с системой впрыска топлива, но теперь она является составной частью единой системы управления двигателем.

Проблемы с зажиганием

Основная проблема любой системы зажигания — отсутствие разряда в камере сгорания из-за поломки свечей. Это приводит к отключению одного или нескольких цилиндров. Чтобы этого не случилось, свечи требуется менять каждые 30-40 тыс. км пробега. На старых автомобилях отечественного производства это можно сделать самостоятельно. Более современные модели требуют специального ключа, поэтому данную операцию лучше делать на СТО.

Контактно-транзисторная система зажигания.


Контактно-транзисторная система зажигания




Наиболее слабым звеном контактной (батарейной) системы зажигания являются контакты прерывателя. Ток высокого напряжения, проходя через контакты, приводит к их интенсивному износу, подгоранию, эрозии, в результате чего нарушается регулировка зазора и, как следствие, угол опережения зажигания, продолжительность и мощность искры.
Все это сказывается на надежности, долговечности системы зажигания и трудоемкости ее обслуживания.

Развитие электронной техники привело к созданию мощных полупроводниковых приборов, способных выполнять функции механических ключей, разрывающих электрическую цепь посредством управляющего тока небольшой величины, т. е. электронных реле. Такие реле, выполненные на транзисторах, пришли на смену механическим контактам, а батарейную систему зажигания сменила контактно-транзисторная.
В контактно-транзисторной системе зажигания механические контакты служат лишь для разрыва цепи, в которой протекает небольшой по величине ток, управляющий полупроводниковыми переходами транзистора, а транзистор, выполняя функцию реле, подает ток в первичную обмотку катушки зажигания. Благодаря этому удалось существенно повысить срок службы контактов и стабильность работы системы.

***

Работа контактно-транзисторной системы зажигания

Контактно-транзисторная система зажигания состоит, в основном, из тех же элементов, что и классическая батарейная, и отличается от неё наличием транзистора, резисторов и отсутствием конденсатора, ранее шунтировавшего контакты прерывателя.

Работает эта система зажигания следующим образом (рис. 1).
Когда контакты прерывателя Пр разомкнуты, транзистор V закрыт, и ток в первичной обмотке катушки зажигания отсутствует.
При замыкании контактов транзистор V открывается и через первичную обмотку катушки зажигания начинает протекать ток, нарастающий от нуля до некоторого значения, определяемого параметрами первичной цепи и временем, в течение которого контакты замкнуты. В сердечнике катушки накапливается электромагнитная энергия.

При размыкании контактов прерывателя транзистор V закрывается, и ток в первичной обмотке w1 катушки зажигания резко уменьшается. В этом случае во вторичной обмотке возникает высокое напряжение w2, которое поступает на контакт распределителя и переносится к соответствующей свече зажигания. Резистор R2 служит для ограничения тока базы транзистора, а резистор R1 обеспечивает запирание транзистора, когда контакты прерывателя разомкнуты.

Особенностью такой системы зажигания является то, что в ней контакты прерывателя коммутируют только незначительный ток базы транзистора, в тоже время ток через первичные обмотки катушки зажигания коммутирует транзистор.
При этом вторичное напряжение в катушке зажигания может быть повышено, поскольку увеличение тока разрыва уже не ограничено электроэрозионной стойкостью контактов прерывателя, а зависит только от параметров транзистора.

Однако следует иметь в виду, что преимущества транзисторной системы зажигания могут быть реализованы лишь при применении специальной катушки зажигания, которая должна иметь первичную обмотку с низким омическим сопротивлением, малой индуктивностью и большим коэффициентом трансформации. В этом случае необходимые энергия искрообразования и вторичное напряжение достигаются соответствующим увеличением тока разрыва и коэффициентом трансформации.

***



К недостаткам транзисторных систем зажигания следует отнести большую потребляемую мощность. Это связано с необходимостью увеличения тока разрыва. Кроме того, мощные транзисторы, используемые в таких системах, требуют эффективного охлаждения во время работы, а электронные блоки систем зажигания обязательно должны иметь средства защиты от импульсных помех напряжением более 100 В.

Еще один недостаток транзисторной системы зажигания заключается в ее относительной сложности, обусловленной применением полупроводниковых приборов. Классическая контактная система зажигания состоит всего из нескольких элементов, которые даже специалист невысокой квалификации может легко проверить без специальных измерительных приборов и оборудования.
Состояние контактов прерывателя можно проверить просто визуально. Замена контактов не вызывает трудности, а зная характерные признаки неисправности катушки зажигания или распределителя можно устранить и проблемы, связанные с их отказом.
Для ремонта же или проверки электронного блока требуется специальное оборудование и персонал соответствующей квалификации.

Тем не менее, очевидные достоинства и простота их реализации предопределили широкое использование индуктивных систем зажигания на автомобильных двигателях.
Последние достижения в области создания транзисторных систем зажигания, т.е. использования высоковольтных транзисторов Дарлингтона, применение принципа нормирования времени накопления энергии, позволили практически устранить такие недостатки индуктивных систем, как большая зависимость вторичного напряжения от шунтирующего сопротивления на изоляторе свечи и от частоты вращения коленчатого вала.

Составной транзистор Дарлингтона был изобретен в 1953 году инженером Сидни Дарлингтоном (Sidney Darlington). Транзистор Дарлингтона является каскадным соединением двух (реже трех или более) биполярных транзисторов, включённых таким образом, что нагрузкой в эмиттерной цепи предыдущего каскада является переход база-эмиттер транзистора последующего каскада (то есть эмиттер предыдущего транзистора соединяется с базой последующего), при этом транзисторы соединяются коллекторами. Такое соединение позволило улучшить электрические характеристики соединяемых по схеме Дарлингтона транзисторов.

Благодаря перечисленным новшествам, тиристорные системы зажигания с емкостным накопителями потеряли часть преимуществ перед индуктивными системами зажигания, и практически не используются на автомобильных двигателях.

***

Бесконтактная система зажигания


Главная страница


Дистанционное образование

Специальности

Учебные дисциплины

Олимпиады и тесты

Свечи зажигания: назначение, устройство и маркировка

Содержание статьи

Назначение и устройство свечей зажигания

Устройство свечи зажигания

Задачей свечи зажигания в бензиновом двигателе автомобиля является воспламенение топливно-воздушной смеси в камере сгорания. Детали свечи, находящиеся в камере сгорания, подвергаются высоким термическим, механическим, электрическим нагрузкам, а также химическому воздействию продуктов неполного сгорания топлива. Температура в ней изменяется от 70 до 2500°С, давление газов достигает 50-60 бар, а напряжение на электродах доходит до 20 кВ и выше. Такие жесткие условия работы определяют особенности конструкции свечей и применяемых материалов, так как от бесперебойности искрообразования зависят мощность, топливная экономичность, пусковые свойства двигателей, а также токсичность отработавших газов.

Основными элементами любой свечи зажигания являются металлический корпус, керамический изолятор, электроды и контактный стержень. Корпус имеет резьбу, которая ввинчивается в головку блока цилиндров, шестигранник “под ключ” и специальное покрытие для защиты от коррозии. Опорная поверхность может быть плоской или конической. В первом случае для надежной герметизации свечного отверстия используется уплотнительное кольцо. Материалом изолятора служит высокопрочная керамика. Для предотвращения утечки электричества на его поверхности (в верхней части изолятора) делают кольцевые канавки (барьеры тока) и наносят специальную глазурь, а часть изолятора со стороны камеры сгорания выполняют в форме конуса (называемого тепловым). Внутри керамической части свечи закреплены центральный электрод и контактный стержень, между которыми может быть расположен резистор, подавляющий радиопомехи. Герметизация соединения этих деталей осуществляется токопроводящей стекломассой (стеклогерметиком). Боковой электрод “массы” приварен к корпусу.

Электроды изготавливают из жаростойкого металла или сплава. Для улучшения отвода тепла от теплового конуса центральный электрод может изготавливаться из двух металлов (биметаллический электрод) – центральную часть из меди заключают в жаростойкую оболочку. Биметаллический электрод обладает повышенным ресурсом благодаря тому, что хорошая теплопроводность меди препятствует чрезмерному его нагреву. Это позволяет, помимо улучшения термоэластичности, повысить надежность и долговечность свечи. С целью увеличения срока эксплуатации выпускаются свечи зажигания с несколькими боковыми электродами и тонкоэлектродные с центральным электродом, покрытым слоем платины или иридия. Срок службы свечей зажигания (в зависимости от конструкции) составляет от 30 до 100 тыс. км.

Маркировка свечей


В маркировке свечи зажигания указываются ее геометрические и посадочные размеры, особенности конструкции и калильное число. Разные производители имеют свою систему обозначений. Ниже приведены маркировки, применямые российскими и ведущими зарубежными изготовителями, а также таблица взаимозаменяемости свечей разных марок (для просмотра нажмите на нужную картинку – файл откроется в новом окне).

Варианты замены свечей

Варианты замены свечей

Калильное число является показателем тепловых свойств свечи (ее способности нагреваться при различных тепловых нагрузках двигателя). Оно пропорционально среднему давлению, при котором в процессе испытаний свечи на моторной тарировочной установке в ее цилиндре начинает появляться калильное зажигание (неуправляемый процесс воспламенения рабочей смеси от раскаленных элементов свечи). Свечи с небольшим калильным числом называют горячими. Их тепловой конус нагревается до температуры 900°С (температура начала калильного зажигания) при относительно небольшой тепловой нагрузке. Такие свечи применяются на малофорсированных двигателях с небольшими степенями сжатия. У холодных свечей калильное зажигание возникает при больших тепловых нагрузках, и они используются на высокофорсированных двигателях.

Пока тепловой конус не нагреется до 400°С, на нем образуется нагар, приводящий к утечкам тока и нарушению искрообразования. По достижении этой температуры он (нагар) начинает сгорать, происходит очищение свечи (самоочищение). Чем длиннее тепловой конус, тем больше его площадь, поэтому он нагревается до температуры самоочищения при меньшей тепловой нагрузке. К тому же выступание этой части изолятора из корпуса усиливает ее обдув газами, что дополнительно ускоряет прогрев и улучшает очищение от нагара. Увеличение длины теплового конуса приводит к уменьшению калильного числа (свеча становится “горячее”).

Диагностика работы двигателя по состоянию свечей зажигания

Свеча зажигания может обеспечить бесперебойную работу только при соблюдении нижеперечисленных условий:

  • используются свечи, рекомендованные изготовителем двигателя;
  • используется марка бензина, указанная в руководстве по эксплуатации автомобиля;
  • исправны системы зажигания и питания;
  • не превышено усилие при вворачивании свечи в головку блока двигателя.

Наиболее вероятной причиной преждевременного отказа свечей является загрязнение их продуктами неполного сгорания или увеличение искрового зазора из-за износа электродов. При этом решающее влияние на работоспособность свечей оказывает техническое состояние двигателя. Даже по внешнему виду свечи можно многое сказать как о работе двигателя в целом, так и об отдельных его узлах. Осмотр свечи нужно проводить после продолжительной работы двигателя, идеальным вариантом будет осмотр свечи после длительной поездки по загородному шоссе. Ошибкой некоторых автолюбителей, например является то, что после холодного старта двигателя при минусовой температуре и неустойчивой его работе первым делом выкручивают свечи и увидев черный нагар, делают поспешные выводы. А ведь этот нагар мог образоваться во время работы двигателя в режиме холодного старта, когда смесь принудительно обогащается, а неустойчивая работа могла быть следствием скажем плохого состояния высоковольтных проводов. Поэтому если вас что-то не устраивает в работе двигателя, и вы решили сделать диагностику его работы с помощью свечей, нужно проехать на изначально чистых свечах минимум километров 250-300, и только после этого делать какие-то выводы.

Диагностика двигателя по состоянию свечей

На фото №1 изображена свеча, вывернутая из двигателя, работу которого можно считать отличной. Юбка центрального электрода имеет светло-коричневый цвет, нагар и отложения минимальны. Полное отсутствие следов масла. Владельцу данного мотора можно только позавидовать, и есть чему: это экономичный расход топлива и отсутствие необходимости доливать масло от замены до замены.

Фото №2 – типичный пример свечи от двигателя с повышенным расходом топлива. Центральный электрод покрыт бархатисто-черным нагаром. Причин тому несколько: богатая воздушно-топливная смесь (неправильная регулировка карбюратора, угла опережения зажигания или неисправностьсистемы впрыска), засорение воздушного фильтра.

Фото №3 – наоборот, пример чрезмерно бедной воздушно-топливной смеси. Цвет электрода от светло-серого до белого. Здесь есть повод для беспокойства. Езда на слишком обедненной смеси и при повышенных нагрузках может стать причиной значительного перегрева, как самой свечи, так и камеры сгорания, а перегрев камеры сгорания прямой путь к прогару выпускных клапанов.

На фото №4 юбка центрального электрода свечи имеет характерный красноватый оттенок. Этот цвет можно сравнить с цветом красного кирпича. Покраснение вызвано работой двигателя на низкокачественном топливе, содержащем избыточное количество присадок, которые имеют в своем составе металл. Длительное использование такого топлива приведет к тому, что отложения металла образуют на поверхности изоляции токопроводящий налет, через который току будет легче пройти, чем между электродами свечи, и свеча перестанет работать.

На фото № 5 свеча имеет ярко выраженные следы масла, особенно в резьбовой части. Двигатель с такими свечами после длительной стоянки имеет обыкновение после запуска “троить” некоторое время, а по мере прогрева работа стабилизируется. Причина этого – неудовлетворительное состояние маслоотражательных колпачков. Налицо повышенный расход масла. В первые минуты работы двигателя, в момент прогрева, характерный бело-синий выхлоп.

Фото № 6 – свеча вывернута из неработающего цилиндра. Центральный электрод, его юбка покрыты плотным слоем масла, смешанного с каплями несгоревшего топлива и мелкими частицами от разрушений, произошедшими в этом цилиндре. Причина этого – разрушение одного из клапанов или поломка перегородок между поршневыми кольцами с попаданием металлических частиц между клапаном и его седлом. В данном случае двигатель “троит” уже не переставая, заметна значительная потеря мощности, расход топлива возрастает в полтора, два раза. Выход один – ремонт.

Фото № 7 – полное разрушение центрального электрода с его керамической юбкой. Причиной данного разрушения мог стать один из перечисленных ниже факторов: длительная работа двигателя с детонацией, применение топлива с низким октановым числом, очень раннее зажигание, и просто бракованая свеча. Симптомы работы двигателя такие же, как в предыдущем случае. Единственное, на что можно надеяться, так это на то, что частицы центрального электрода сумели проскочить в выхлопную систему, не застряв под выпускным клапаном, иначе тоже не избежать ремонта головки блока цилиндров.

Фото № 8 последнее в этом обзоре. Электрод свечи оброс зольными отложениями, цвет не играет решающей роли, он лишь свидетельствует о работе топливной системы. Причина этого нароста – сгорание масла вследствие выработки или залегания маслосъемных поршневых колец. У двигателя повышенный расход масла, при перегазовках из выхлопной трубы сильное синее дымление, запах выхлопа похож на мотоциклетный.

Если вы хотите, чтобы с работой вашего двигателя было меньше проблем, вспоминайте о свечах не только тогда, когда мотор отказывается работать. Производитель гарантирует безотказную работу свечи на исправном двигателе 30 тыс. километров пробега. Однако не лишним будет в среднем каждые 10 тыс. километров пробега проверять состояние свечей. Прежде всего это проверка и, при необходимости, регулировка зазора до требуемой величины, удаление нагара. Нагар удалять лучше металлической щеткой, от пескоструйной обработки разрушается керамика центрального электрода, и вы рискуете получить копию с фото № 7.

виды, устройство и принцип работы

Искровое зажигание подготовленной горючей смеси в цилиндрах является основой работы бензинового двигателя. Другие способы воспламенения тут не годятся из-за низкой антидетонационной способности лёгких нефтяных фракций. Надо инициировать горение строго в определённое время и очень надёжно. Для этого разработана и непрерывно совершенствуется система зажигания.

Содержание статьи:

Принцип работы

Двух- и четырёхтактные двигатели требуют воспламенения в конце такта сжатия заранее загруженной смеси паров бензина с воздухом. В определённой концентрации, за соблюдением которой строго следит система питания, смесь воспламеняется достаточно легко, кроме экстремальных случаев предельного режима или сверхбедного состава особо экономичных моторов.

В любом случае, искра должна быть достаточно мощной. Для этого к искровому промежутку подводится очень высокое напряжение, составляющее десятки киловольт. При атмосферном давлении было бы достаточно и меньшего напряжения, но в конце такта сжатия при солидной компрессии двигателя с высоким КПД оно будет превышено на порядок и более.

Это интересно: Как прогреть салон автомобиля в зимний период

Искровой разряд создаёт некоторое количество плазмы, то есть ионизированного газа со сверхвысокой температурой. Подобные условия и инициирует горение, после чего фронт пламени с большой скоростью распространяется по всему объёму камеры сгорания.

Высокое напряжение должно быть создано в точно заданный момент и иметь характеристики импульса, иначе разряд будет поддерживаться постоянно, что неприемлемо. Для этого создаются высоковольтные импульсные источники энергии поджога, которые могут иметь самую различную конфигурацию и принципы построения.

Разновидности систем зажигания

Разные способы построения системы не существуют параллельно, они сменяют одна другую в процессе эволюции. Как должна выглядеть идеальная система инженеры знали всегда, но не сразу в мире появилась необходимая элементная база, материалы и технологии.

Контактные

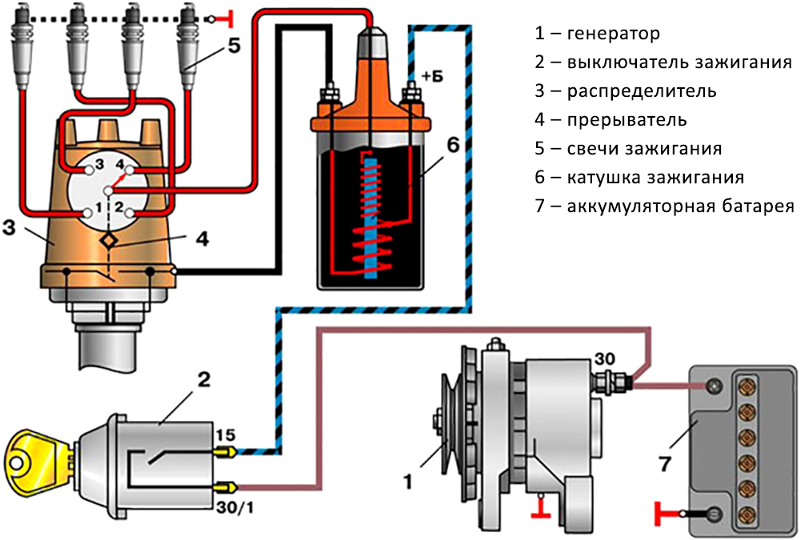

Контактная система зажигания, иначе называемая батарейной, выглядит наиболее просто.

В её состав входят:

  • контактный прерыватель, представляющий собой пару металлических площадок, соединяющихся между собой в момент прохождения управляющего кулачка;
  • катушка зажигания, это высоковольтный трансформатор, имеющий две обмотки, одну на малой количество витков толстого провода, а вторую многовитковую, соединённую с выходным высоковольтным наконечником;
  • высоковольтные провода с прочной изоляцией, соединяющие выход катушки с распределителем и его выходные контакты со свечами;
  • распределитель зажигания, содержащий ротор, вращающийся в такт с двигателем и указывающий на контакт нужного цилиндра, когда в нём поршень подходит к верхней мёртвой точке такта сжатия;
  • конденсатор, накапливающий энергию паразитных выбросов на обмотках катушки;
  • автоматические корректоры момента зажигания, обычно центробежный и вакуумный.

Система далека от совершенства, значительную мощность разряда обеспечить в ней сложно, а контакты склонны к обгоранию и износу. В настоящее время устарела и не используется.

Бесконтактные

Практически устроена так же, но в ней механические контакты заменены на датчик, управляющий работой мощного импульсного усилителя, нагруженного на первичную обмотку катушки.

Проблем с таким построением значительно меньше, а мощность увеличена. Рабочий ток катушки протекает не через обгорающие контакты, а через силовой транзистор, не подверженный износу или проблемам с регулируемым зазором.

Укрупнённо все бесконтактные системы можно разделить на транзисторные и тиристорные, отличающиеся режимами работы силового ключа.

Если транзистор полностью функционально имитирует контакты с улучшением характеристик, то тиристор открывается для разряда специально установленного высоковольтного конденсатора, который разряжается на катушку, многократно увеличивая напряжение. В

настоящее время тиристоры в зажигании забыты, а транзисторы используются лишь как силовые драйверы контроллеров управления двигателем.

Микропроцессорная

Следующим этапом развития бесконтактных систем стало внедрение быстродействующих микропроцессорных блоков в качестве посредников между датчиками и катушками.

С их помощью стало возможно создание адаптивных систем, учитывающих текущий режим двигателя без применения громоздких и ненадёжных механических регуляторов.

Читайте также: Как самому отремонтировать бескамерную шину

Электронный блок, построенный по структуре микрокомпьютера, собирает информацию от многочисленных датчиков:

  • обороты двигателя;
  • мгновенное угловое положение коленвала;
  • степень открытия дроссельной заслонки;
  • температура охлаждающей жидкости;
  • расход воздуха или абсолютное давление во впускном коллекторе;
  • температура всасываемого воздуха;
  • содержание кислорода в выхлопных газах;
  • появление детонационных процессов.

Более сложные системы учитывают и многое другое, а конечным выходом системы будет точно вычисленный момент подачи искры в каждый цилиндр. Наличие нескольких катушек зажигания избавляет от механического распределителя.

Устройство

Технически система содержит ряд узлов, расположенных в моторном отсеке, на двигателе или в салоне автомобиля.

Источник питания

Питается система зажигания от бортовой сети автомобиля, обычно без предохранителя, чтобы не снижать надёжность. Включение питания происходит от замка с ключом, который управляет мощным реле, поскольку ток потребляется значительный.

Выключатель

В последнее время выключатель зажигания лишь инициирует рабочий режим электронного блока управления двигателем (ЭБУ), который сам подаёт питание на реле отдельных устройств, платы управления, силовые ключи, бензонасос и вентилятор охлаждения. Если зажигание включено, а двигатель не запущен, то потребление тока автоматически сводится к минимуму.

Накопитель энергии

В качестве накопителя сейчас почти повсеместно используется магнитное поле сердечников катушек зажигания. В нужный момент силовой ключ открывается, по первичной цепи трансформатора начинает протекать нарастающий ток, что вызывает увеличение магнитного потока.

После закрывания транзистора вся накопленная энергия через вторичную обмотку расходуется на искровой разряд в свече.

Свечи

Свеча выступает в роли важнейшего элемента, поскольку трудится в очень сложных условиях. Искру надо обеспечит при высоком давлении в точно определённый момент, при этом выступающие в цилиндр части не должны перегреваться или охлаждаться до такой степени, что их забросает смесью, маслом или продуктами горения. Поэтому свечи подбираются по калильному числу под конкретный двигатель.

Для увеличения срока службы в состав электродов вводятся платина или иридий. Такие свечи могут выполняться с заострённым тонким центральным электродом, что повышает напряжённость поля и улучшает искрообразование. Традиционные сплавы при такой конфигурации быстро изнашиваются от электрической и тепловой эрозии.

Система распределения зажигания

Распределение икры по цилиндрам выполняется различными способами, механическими и электронными. Иногда искра с целью упрощения подаётся одновременно в два цилиндра сразу, но поскольку в одном из них в этот момент происходит такт выпуска, то это ни на что не повлияет.

Распределитель (трамблёр)

Самый простой распределитель содержит бегунок с контактом, вращающийся через привод от коленвала. Синхронизация обеспечивает его положение точно напротив нужного выходного высоковольтного наконечника, куда и уходит разряд. Гальванического контакта тут нет, небольшой промежуток легко пробивается мощным выходом катушки.

Коммутатор

Так принято называть транзисторный блок, принимающий сигнал датчика, установленного вместо контактов прерывателя. На самом деле блок ничего не коммутирует, а просто усиливает слабый сигнал до величины, способной запасти нужную энергию в катушке. Состоит из управляющей электронной схемы и силового транзисторного ключа.

Блок управления

В сложных системах все элементы, кроме катушек и датчиков, объединены в управляющем блоке. Он содержит приёмные усилители сигналов датчиков, микропроцессорное устройство обработки информации, обычно совмещающее управление впрыском и зажиганием, а также драйверы – мощные выходные транзисторные ключи.

Высоковольтные провода

В последние десятилетия от высоковольтных проводов, ранее соединявших выходы катушек с наконечниками свечей зажигания, отказываются.

Ненадёжная изоляция и трудности с обеспечением перезаряда паразитных ёмкостей, поэтому на современном автомобиле этих проводов нет, а на каждую свечу надета персональная одноконтактная катушка.

Основные неисправности

Блок управления постоянно отслеживает равномерность вращения вала двигателя. В случае неполадок с зажиганием он выдаёт сигнал о наличии пропусков зажигания в отдельных цилиндрах. При полном отказе двигатель вообще не запускается или работает не на всех цилиндрах.

Причины могут быть разными:

  • отказ свечей из-за брака или несвоевременной замены, о чём не все водители знают;
  • пробой изоляции катушек зажигания, как следствие несвоевременной замены свечей и нештатного увеличения их искрового зазора;
  • выгорание силовых транзисторных ключей в блоке управления по разным причинам, обычно заводской брак;
  • отказ основных датчиков, в современных системах это датчик положения коленвала, в устаревших – датчик Холла в трамблёре;
  • в батарейных системах обгорание контактов и пробой конденсатора;
  • в системах с распределителем зажигания часто пробивает бегунок, крышку с контактами или выгорает помехозащитный резистор;
  • полный отказ наступает при обгорании контактной группы в замке зажигания, вся система остаётся без питания.

Обслуживание системы сводится к плановой замене свечей. Обычные медноникелевые следует менять каждые 10-15 тысяч километров пробега, а с содержанием благородных металлов – примерно через 60 тысяч. Иначе придётся вместе с ними заменить и катушки зажигания, что значительно дороже.
