Не работает подсветка приборов ваз 2112: причины неисправности, ремонт — автомобильный портал

Не горит подсветка приборов ВАЗ 2112. • LOC.COM.UA

Пропадает

подсветка панели приборов ВАЗ 2112

Владельцам автомобилей ВАЗ-2112 приходится сталкиваться с неисправной работой подсветки приборной панели.

Настройка ручка реостата

Частой причиной является некорректная настройка ручки реостата, отвечающего за величину светового потока до упора влево.

Решение: решается обычной настройкой/возвращением ручки реостата в прежнее положение. Поэтому, прежде чем приступать к поиску возможных причин внезапно пропавшей подсветки, проверьте именно этот момент.

Если настройрка реостата не помогла, то возможными источниками проблем могут быть:

• предохранитель;
• печатная плата щитка приборов;
• контакты реостата;
• проводка;
• выход из строя лампочек из-за короткого замыкания.

Проблемы с подсветкой приборной панели ВАЗ-2110: причины и ремонт

Ни для кого, наверное, не секрет, что надежность ВАЗовских «десяток» оставляет желать лучшего. Зачастую владельцам этих автомобилей приходится сталкиваться с теми или иными неисправностями. Одной из таких проблем является отсутствие подсветки приборной панели. Понятно, что исправить поломку следует как можно скорее. Ведь в ночное время куда-нибудь выехать будет достаточно проблематично – мало кому понравится передвигаться, по сути, вслепую, не видя ни текущей скорости, ни иных, не менее важных показателей.

Что же делать в ситуации, когда пропала подсветка панели приборов на автомобиле ВАЗ-2110? В первую очередь следует заняться поиском причины, из-за которой возникла данная неисправность. Иногда ее удается выявить сразу, но в некоторых случаях этот процесс занимает определенное время. Причин, на самом деле, может быть несколько, поэтому нужно будет методично все проверить.

Самый банальный и простой вариант – кто-то подкрутил ручку реостата, отвечающего за величину светового потока до упора влево.

Этим, кстати, часто грешат дети, которых сажают на переднее сидение. «Юные водители» очень любят крутить всякие ручки, нажимать кнопки и переключать рычажки. Возможно, взрослые недосмотрели, и ребенок «откорректировал» освещение приборной панели. Проблема, как вы поняли, решается банальным возвращением ручки реостата в прежнее положение. Поэтому, прежде чем приступать к поиску возможных причин внезапно пропавшей подсветки, проверьте именно этот момент.

Хотелось бы напомнить одно простое правило. В ситуации, когда возможных причин поломки может быть несколько, при поиске нужно идти по пути наименьшего сопротивления. Иными словами, в первую очередь проверять наиболее простые предположения. Возможно, вам повезет, и вы обнаружите проблему с минимальной затратой времени и сил.

Если же причина не в положении ручки реостата, нужно приступать к дальнейшим поискам причин поломки. Здесь возможными источниками проблем могут быть:

• предохранитель;
• печатная плата щитка приборов;
• контакты;
• проводка;
• выход из строя лампочек из-за короткого замыкания.

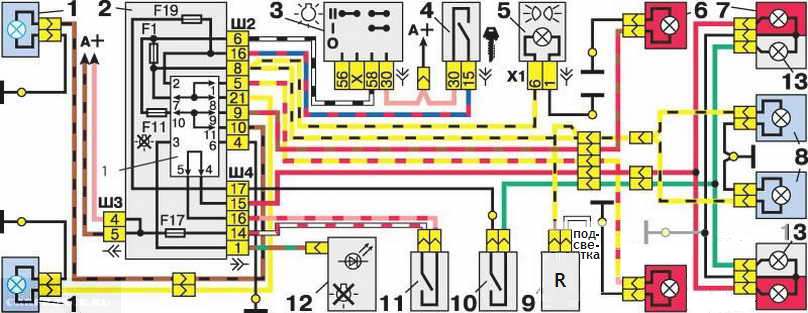

Итак, разберем некоторые из приведенных выше причин более детально. После ручки реостата следует проверить целостность 5-амперного предохранителя F1. Можно также обыкновенно включить габаритные огни, и посмотреть, работают ли они с левой стороны. Объясняется здесь все просто. Лампы, подсвечивающие приборный щиток, левые габаритные огни, равно как и освещение багажника, работают через данный предохранитель. Габариты, расположенные на правой части автомобиля получают питание через F11, то есть они в данном конкретном случае нас не интересуют.

Возможно, вы увидите следующую ситуацию. Габаритные огни с левой стороны, или освещение багажника, работают, тогда как освещение панели приборов отсутствует. Значит, проблема не в предохранителе F1. Следовательно, нужно продолжать поиски возможной причины неисправности. В частности, необходимо проверить контакты реостата, освещающего за освещение приборной панели. Нередки случаи, когда с них слетают штекеры. Соответственно, освещение щитка пропадает из-за отсутствия контакта.

Впрочем, выйти из строя может и сам реостат. Проверить данное предположение достаточно просто. Для этого следует сперва снять реостат, а после этого напрямую соединить его контакты. Если после данной манипуляции подсветка панели приборов оживет – значит, проблема найдена, и нужно лишь заменить вышедшую из строя деталь. Если же нет – в таком случае нужно продолжать поиск дальше.

Наиболее серьезной проблемой, из-за которой пропадает освещение панели приборов, является повреждение печатной платы самого щитка. В частности, нередки ситуации, когда на ней перегорает дорожка, по которой поступает питание на лампы. Здесь стоит отметить один момент. Щиток приборов в такой ситуации не подлежит ремонту, значит, выход будет только лишь один – замена на новый.

Бывают случаи, когда из-за короткого замыкания сгорают все лампы, освещающие панель приборов. Впрочем, случается это достаточно редко. Намного чаще из строя может выйти какая-то одна лампа. Как видим, причин, из-за которых способно пропасть освещение панели приборов, есть несколько. Соответственно, поиски займут определенное время. Однако в подавляющем большинстве случаев устранить возникшую неисправность будет не так уж и сложно, причем сделать это многие вполне могут и своими руками.

Повреждение платы

Наиболее серьезной проблемой, из-за которой пропадает освещение панели приборов, является повреждение печатной платы самого щитка. В частности, нередки ситуации, когда на ней перегорает дорожка, по которой поступает питание на лампы. Здесь стоит отметить один момент. Щиток приборов в такой ситуации не подлежит ремонту, значит, выход будет только лишь один – замена на новый.

Бывают случаи, когда из-за короткого замыкания сгорают все лампы, освещающие панель приборов. Впрочем, случается это достаточно редко. Намного чаще из строя может выйти какая-то одна лампа.

Проверка предохранителей

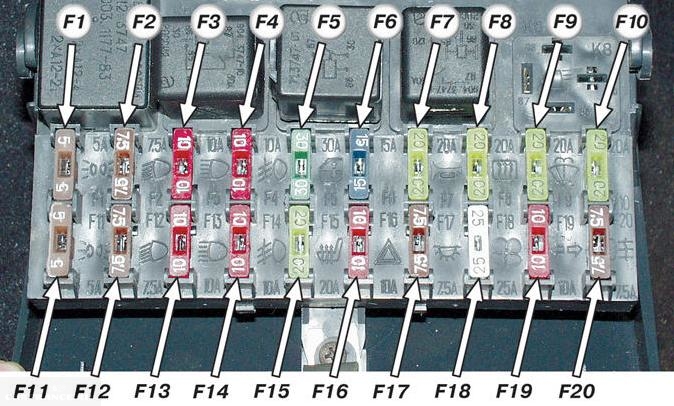

Далее следует проверить целостность 5-амперного предохранителя F1. Необходимо включить габаритные огни, и посмотреть, работают ли они с левой стороны. Если габаритные огни с левой стороны, или освещение багажника, работают, тогда как освещение панели приборов отсутствует. Значит, проблема не в предохранителе F1.

Далее необходимо проверить контакты реостата, освещающего за освещение приборной панели. Нередки случаи, когда с них слетают штекеры.

Проблемы и их устранение

Есть несколько распространенных проблем, характерных для приборной панели модели ВАЗ 2110 отечественного производства.

• Не горит подсветка панели приборов на ВАЗ 2110. Проверьте контакты, состояние проводки, которая отвечает за подвеску. Могли просто перегореть предохранители, сгореть сами лампочки в результате износа, короткого замыкания. Причин на самом деле может быть много, потому решить вопрос за пару минут не всегда получится.
• Самая серьезная поломка для приборного щитка — это полный отказ узла. В такой ситуации перестают работать все указатели, стрелки падают вниз, контрольные лампы не зажигаются. Для устранения проблемы сначала проверьте 15 предохранитель, который обозначается F6. Найдете вы его на монтажном блоке. Если этот элемент перегорел, решить проблему простой заменой предохранителя не получится. Ищите причину, по которой он сгорел. Обычно это банальное замыкание электросети.
• Стрелки прыгают вниз и вверх. Тоже распространенное явление, причиной которого в большинстве случаев оказывается плохой контакт массы:

• Этот массовый провод идет на перегородку, которая разделяет салон и подкапотное пространство, от приборного щитка. Чтобы добраться до него, извлеките магнитолу с ее посадочного места. Проверяйте качество его крепления;
• Не редко при установке сигнализации массовый провод смещают в другое место для более удобного доступа. Потому если сигнализация у вас имеется, а под магнитолой провода нет, тогда ищите его за обшивкой салона возле левой ноги водителя;
• Массовый провод может быть испорчен при установке новой аудиосистемы. Когда подключают минус, массу откручивают, а затем часто монтируют обратно, только уже не так надежно, как это было изначально. Из-за вибраций, наездов на кочки и ямы, крепление ослабевает, контакт пропадает. Отсюда и неработающая панель. Не поленитесь качественно завернуть массовый провод, поскольку часто плохое крепление объясняется неудобством выполнения этого мероприятия.

Как показывает практика, большинство проблем, связанных с выходом из строя приборной панели, можно решить самостоятельно. Тем более, когда речь идет о таком автомобиле как ВАЗ 2110.

Самосовершенствуйтесь. Возможно, в скором времени вам удастся пересесть в более дорогой, современный автомобиль. Тогда решить проблему электроники будет намного сложнее. ВАЗ 2110 — это отличный тренажер, который позволяет выполнять ремонт своими руками, разбираться в устройстве автомобиля, постигать все прелести самостоятельного ремонта. Для любого мужчины важно уметь не только водить, но и при необходимости чинить свою машину.

Почему не работают габариты на ВАЗ 2110. Идеи для тюнинга и доработки щитка. Способы устранения поломок

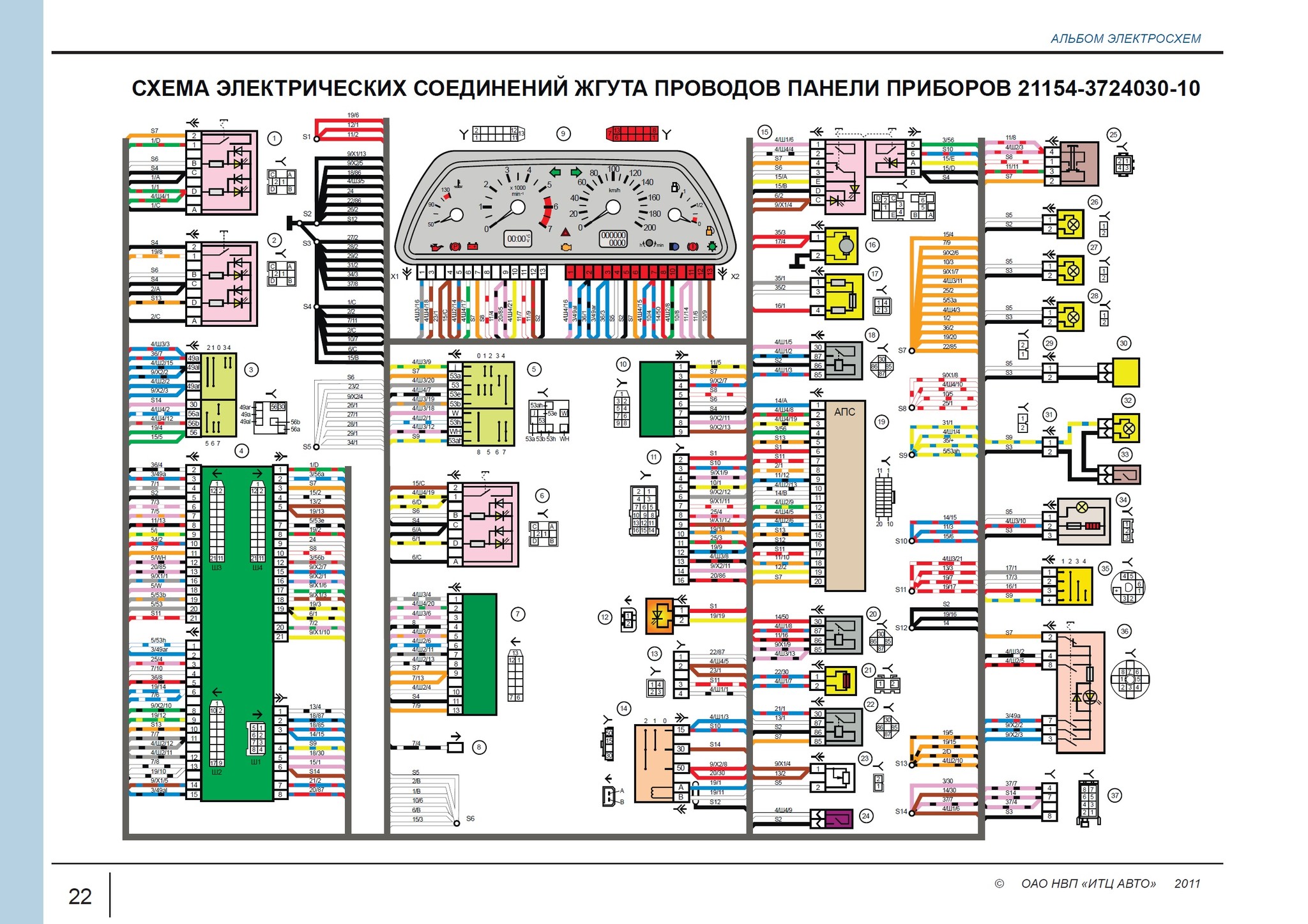

Приборный щиток ВАЗ 2110 включает в себя ряд элементов, в число которых входит тахометр, спидометр, датчик уровня масла, указатель температуры жидкости в системе, двенадцать контрольных лампочек, шесть лампочек подсветки щитка, дополнительное гнездо для установки контрольной лампы и колодки для подключения проводов. Колодки проводов состоят из двух частей, отвечающих за разные элементы электрических схем. Если на ВАЗ 2110 не работает панель приборов, важно знать, какого образца деталь установлена на автомобиль. На эту модель ставили щитки двух видов: старого образца с симметрично расположенными приборами и нового типа, на которых указатели количества топлива и уровня охлаждающей жидкости находятся с правой стороны панели.

Почему на ВАЗ 2110 не работает приборная панель?

Многие водители сталкиваются с проблемой, когда на ВАЗ 2110 панель приборов полностью перестает работать. При этом не функционируют сами приборы и не горят приборные лампы. Данная поломка указывает на то, что из строя вышел 15-амперный предохранитель. Обозначена эта деталь знаком F6 и находится она в монтажном блоке, расположенным слева от руля. Если на ВАЗ 2110 не работает панель приборов по причине прогоревшего предохранителя, заменить запчасть будет не достаточно. В этом случае придется отыскать причину перегорания, ведь новый предохранитель может после установки тоже сгореть.

Важно отыскать место, где произошло замыкание электроцепи и устранить его.

В некоторых случаях стрелки на щитке приборов не показывают реальных значений, а просто прыгают от минимальной до максимальной отметки. При этом поломка может заключаться в плохом контакте с массой. Провод массы, ведущий от приборной панели, прикреплен к перегородке, которая отделяет салон от моторного отсека. Отыскать место контакта можно, вытащив магнитофон из гнезда. Если на авто установлена сигнализация, провод может быть перемещен за обшивку салона, в район левой ноги водителя. Подобная неисправность может случиться в процессе установки магнитолы: если при подключении минусового провода к магнитофону отсоединялся минусовой провод приборной панели. Провод мог быть прикреплен некачественно. Из-за вибрации кузова крепление могло ослабиться или вовсе отсоединиться.

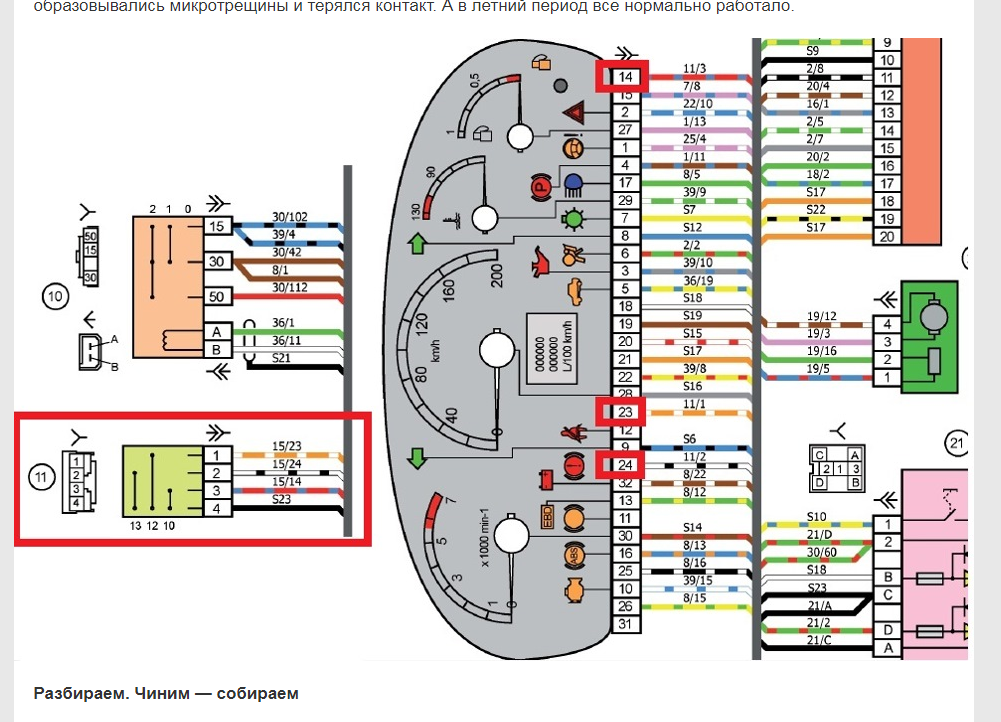

Если на ВАЗ 2110 не работает панель приборов, а с креплением проблем не обнаружено, придется провести тщательную диагностику самого щитка. Для этого максимально вынимаем панель со штатного гнезда, не отключая провода, ведущие к колодкам. Проверяем расположенный на колодке белый провод массы, идущий к первому контакту. После этого проверяем, напряжение на контакте номер 9, 10 и 6. При нормальной работе щитка напряжение должно равняться двенадцати вольтам. Далее, осматриваем дорожки, расположенные на задней стороне приборного щитка. Важно, чтобы все дорожки были целыми, так как именно по ним проводится электрический ток.

Не работает

подсветка панели приборов. Куда копать? Совет Авто электрика.

Еще одна причина выхода из строя панели приборов связана с прикуривателем. Дело в том, что многие водители подключают в гнездо прикуривателя зарядки или блоки питания, рассчитанные на большую силу тока. Это выводит из строя прикуриватель и приводит к перегоранию предохранителя F19, который отвечает и за работу приборного щитка. Если необходимо срочно вернуть панель приборов ВАЗ 2110 в рабочее состояние, а предохранитель оказался целым, можно разъединить колодку прикуривателя. Если на ВАЗ 2110 не работает панель приборов, чаще всего устранить неисправность можно самостоятельно, не обращаясь в автомастерскую. Главное — правильно определить причину поломки и подобрать новые предохранители и вышедшие из строя запчасти.

Учитывая существующие Правила дорожного движения, водитель обязан включать головное освещение на своём легковом автомобиле ВАЗ-2112 перед тем, как тронется с места. А это значит, что включится и подсветка на щитке приборов, хотя она в светлое время суток совершенно не нужна, ведь приборы и без неё просматриваются нормально. Постоянное горение ламп подсветки щитка приборов сокращает срок их работы и приводит к более частому появлению неисправностей в этой электрической цепи.

Самая простая причина, по которой лампы подсветки не горят, это когда детские шаловливые ручки, сидя на водительском сиденье, трогают органы управления автомобилем. Если они повернули ручку реостата, регулирующего величину светового потока, влево до упора, то освещения щитка приборов практически не будет. Поэтому, прежде чем приступить к поиску неисправности, попробуйте повернуть эту ручку вправо. Если подсветка заработает, значит, проблема будет легко решена. А вот если нет, то только тогда придётся искать причину этой неисправности.

В этом случае придётся: либо проверить, цел ли 5-ти амперный предохранитель F1, который расположен в монтажном блоке, либо включить габариты Вашего автомобиля, выйти из него и посмотреть, горят ли лампы габаритов с левой стороны или лампы освещения багажника, так как все они получают питание через этот предохранитель. Правые габариты получают питание через предохранитель F11.

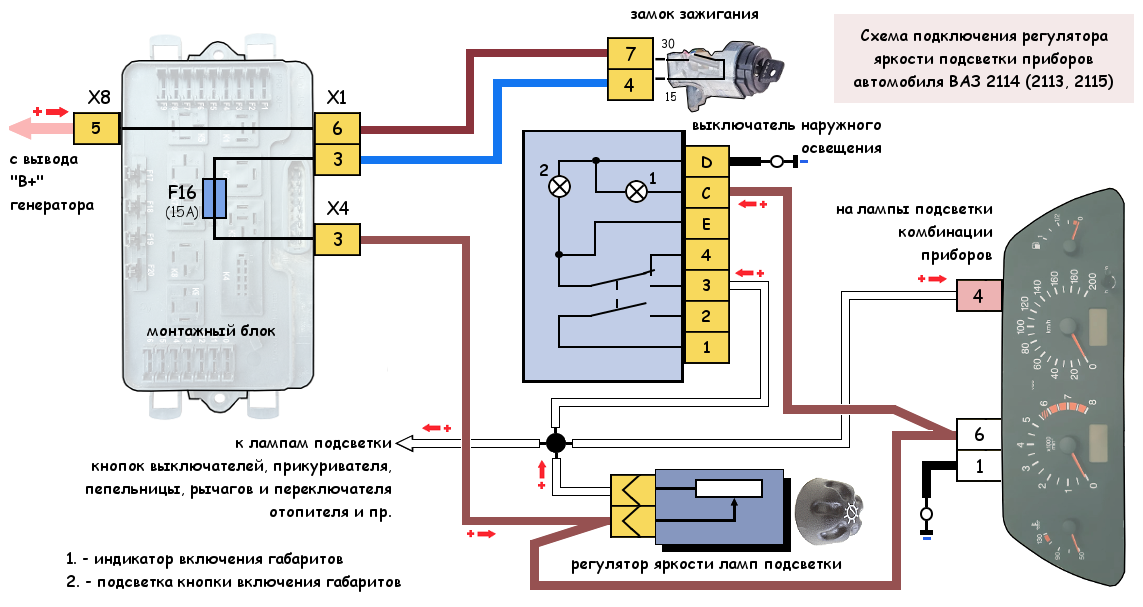

Если лампы левых габаритов горят, а подсветка щитка приборов не работает, значит, предохранитель F1, не перегорел, поэтому следующим шагом будет проверка контактов на реостате, при помощи которого регулирую яркость ламп подсветки щитка приборов. Бывают случаи, когда с них слетает штекер вместе с контактами или он выходит из строя. Проверить, это предположение, можно сняв реостат и замкнув его контакты напрямую. Если лампы подсветки загорятся, значит, причина именно в нём.

Возможной неисправностью, приводящей к потере освещения приборной панели, может стать печатная плата щитка приборов. Происходит это из-за перегорания на ней дорожки, по которой идёт питание к лампам подсветки. Учитывая то, что щиток приборов является неремонтопригодным его придётся менять на новый. Да и у самих ламп нити накала тоже сгорают, правда чтобы это произошло сразу на всех лампах подсветки щитка приборов, то такое вряд ли может случиться.

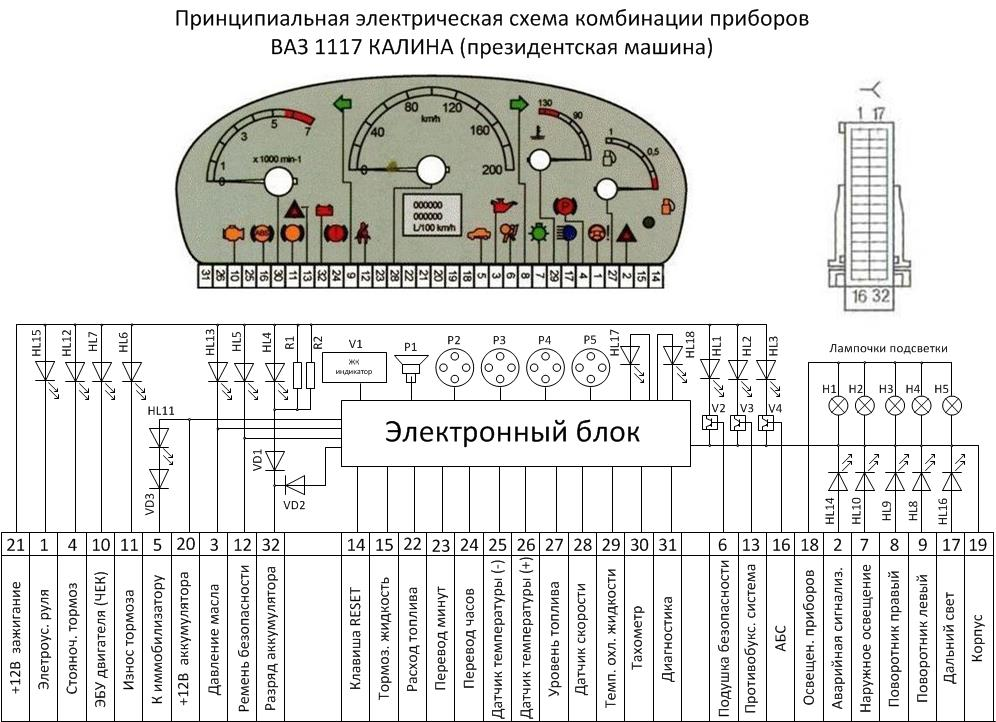

Приборная панель в автомобиле позволяет водителю узнать о скорости движения, температуре работы мотора, оставшемся объеме топлива, а также о работающем электрооборудовании. Этот узел является связующим элементом между машиной и водителем, поэтому его работоспособность крайне важна. Этот материал позволит вам узнать, что представляет собой распиновка панели. каким неисправностям она подвержена, и как произвести ее ремонт при необходимости.

Проблемы с подсветкой приборной панели ВАЗ-2110: причины и ремонт

Ни для кого, наверное, не секрет, что надежность ВАЗовских «десяток» оставляет желать лучшего. Зачастую владельцам этих автомобилей приходится сталкиваться с теми или иными неисправностями. Одной из таких проблем является отсутствие подсветки приборной панели. Понятно, что исправить поломку следует как можно скорее. Ведь в ночное время куда-нибудь выехать будет достаточно проблематично – мало кому понравится передвигаться, по сути, вслепую, не видя ни текущей скорости, ни иных, не менее важных показателей.

Что же делать в ситуации, когда пропала подсветка панели приборов на автомобиле ВАЗ-2110? В первую очередь следует заняться поиском причины, из-за которой возникла данная неисправность. Иногда ее удается выявить сразу, но в некоторых случаях этот процесс занимает определенное время. Причин, на самом деле, может быть несколько, поэтому нужно будет методично все проверить.

Самый банальный и простой вариант – кто-то подкрутил ручку реостата, отвечающего за величину светового потока до упора влево.

Этим, кстати, часто грешат дети, которых сажают на переднее сидение. «Юные водители» очень любят крутить всякие ручки, нажимать кнопки и переключать рычажки. Возможно, взрослые недосмотрели, и ребенок «откорректировал» освещение приборной панели. Проблема, как вы поняли, решается банальным возвращением ручки реостата в прежнее положение. Поэтому, прежде чем приступать к поиску возможных причин внезапно пропавшей подсветки, проверьте именно этот момент.

Хотелось бы напомнить одно простое правило. В ситуации, когда возможных причин поломки может быть несколько, при поиске нужно идти по пути наименьшего сопротивления. Иными словами, в первую очередь проверять наиболее простые предположения. Возможно, вам повезет, и вы обнаружите проблему с минимальной затратой времени и сил.

Если же причина не в положении ручки реостата, нужно приступать к дальнейшим поискам причин поломки. Здесь возможными источниками проблем могут быть:

• предохранитель;
• печатная плата щитка приборов;
• контакты;
• проводка;
• выход из строя лампочек из-за короткого замыкания.

Итак, разберем некоторые из приведенных выше причин более детально. После ручки реостата следует проверить целостность 5-амперного предохранителя F1. Можно также обыкновенно включить габаритные огни, и посмотреть, работают ли они с левой стороны. Объясняется здесь все просто. Лампы, подсвечивающие приборный щиток, левые габаритные огни, равно как и освещение багажника, работают через данный предохранитель. Габариты, расположенные на правой части автомобиля получают питание через F11, то есть они в данном конкретном случае нас не интересуют.

Возможно, вы увидите следующую ситуацию. Габаритные огни с левой стороны, или освещение багажника, работают, тогда как освещение панели приборов отсутствует. Значит, проблема не в предохранителе F1. Следовательно, нужно продолжать поиски возможной причины неисправности. В частности, необходимо проверить контакты реостата, освещающего за освещение приборной панели. Нередки случаи, когда с них слетают штекеры. Соответственно, освещение щитка пропадает из-за отсутствия контакта.

Впрочем, выйти из строя может и сам реостат. Проверить данное предположение достаточно просто. Для этого следует сперва снять реостат, а после этого напрямую соединить его контакты. Если после данной манипуляции подсветка панели приборов оживет – значит, проблема найдена, и нужно лишь заменить вышедшую из строя деталь. Если же нет – в таком случае нужно продолжать поиск дальше.

Наиболее серьезной проблемой, из-за которой пропадает освещение панели приборов, является повреждение печатной платы самого щитка. В частности, нередки ситуации, когда на ней перегорает дорожка, по которой поступает питание на лампы. Здесь стоит отметить один момент. Щиток приборов в такой ситуации не подлежит ремонту, значит, выход будет только лишь один – замена на новый.

Бывают случаи, когда из-за короткого замыкания сгорают все лампы, освещающие панель приборов. Впрочем, случается это достаточно редко. Намного чаще из строя может выйти какая-то одна лампа. Как видим, причин, из-за которых способно пропасть освещение панели приборов, есть несколько. Соответственно, поиски займут определенное время. Однако в подавляющем большинстве случаев устранить возникшую неисправность будет не так уж и сложно, причем сделать это многие вполне могут и своими руками.

Почему не горит

подсветка приборов ВАЗ 2112

Народ, поскажите в чем проблема и где смотреть (желат. доступным способом объясните): не горит панель приборов, но только частично.тахометр,спидометр. (при вкл. зажигания лампочки ЧК,масла, поворотники, стоп. уровень бензина и др.ГОРЯТ) не горит одна противотуманкалампочки подсветки прикуривателя и всякие кнопки. Система контроля не показывает проблемы что где то не горят лампы (как было обычно), лампочки везде не перегоревшие, предохранитель заменил и все равно ни чего не изменилось.

Для начала проверить кнопку которой вы габариты включаете.

У меня похожая фича была, при нажатии на кнопку включения габаритов и ближнего, фары включались а подсветка приборки, БСК, прикуривателя и т. д. а также лапмочка включенного ближнего света на панели горели только до того момента пока не уберешь палец с кнопки. Решилось все заменой этого самого блока из двух кнопок ближний\габариты

Mr.Alexandro, ни фига не решилось. Сколько вольт куда приходят не мерил т.к. не особо соображаю как это делать, а сжечь проводку не хотца.

Ratnik ты имеешь ввиду какой блок? приборку все что ли?

Народ, поскажите в чем проблема и где смотреть (желат. доступным способом объясните): не горит панель приборов, но только частично.тахометр,спидометр. (при вкл. зажигания лампочки ЧК,масла, поворотники, стоп. уровень бензина и др.ГОРЯТ) не горит одна противотуманкалампочки подсветки прикуривателя и всякие кнопки. Система контроля не показывает проблемы что где то не горят лампы (как было обычно), лампочки везде не перегоревшие, предохранитель заменил и все равно ни чего не изменилось.

Посмотреть на реостат яркости подсветки приборки. Скорее всего там отвалился подпружиненный контакт.

проверил реостат,ни фига не изменилось. мля. новую приборку ломает покупать, стоит мля не дешело. Больше идей нет?

проверил реостат,ни фига не изменилось. мля. новую приборку ломает покупать, стоит мля не дешело. Больше идей нет?

Mr.Alexandro, ни фига не решилось. Сколько вольт куда приходят не мерил т.к. не особо соображаю как это делать, а сжечь проводку не хотца.

Ratnik ты имеешь ввиду какой блок? приборку все что ли?

блин нечем щас фотнуть, нет ты меня не понял. Это такой блок из двух кнопок ближний свет/габариты. Я брал за 180 рублев. Может и дешевле есть но я его рядом с домом вообще только в одном месте нашел.

З.Ы. у меня евроторпеда, там такая как бы спаренная кнопка у руля

оки, попробую на пряму. но разве лампочки ЧК, масла, стопа работают от друго питания, чем лампы подсветки тахометра, спидометра?

Ratnik, а понял. Но при его переключение лампочка вкл. габаритов светиться.

Олег1951, объясни каким образом замок влияет на это? Кстати замок с подсветкой и она на нем та светиться.

Ребят, ещё разок напомню, что по мимо приборки не горит подсветка прикуривателя, вентиляции.

Поменяй еще раз предохранитель. он у тебя на 5 ампер стоит, скорее всего где то на массу пробивает, попробуй поствить помощнее — ампер на 15, только заведомо целый

попробуй поствить помощнее — ампер на 15

у мя стоял на 10А, потом поставил новый так же на 10А.ни чего, поставил на 5А-ни чего. Я уже 2 набора предохранителей переменял:)

А что можно ещё посмотреть, что может влиять на эту проблему?

Народ, так как снять регулировку яркости подсветки?

Народ, так как снять регулировку яркости подсветки?

Бль там просто всё, как три копейки! Снимаешь пипу-крутилку, откручиваешь гайку, выпихиваешь эту мулю внутрь торпеды и одновременно шаришь рукой в «районе выпихивания», вытаскиваешь реостат на свет божий, отключаешь провода. Когда будешь ставить реостат на место, сними нижний кожух у руля, дело пойдет намного легче. Удачи.

P.S. Сразу, как скинешь проводочки с реостата, можно замкнуть их какой-нибудь шпилькой или проволокой, если панелка засветилась, значит точняк реостат, если нет. значит плохо замкнул

Когда будешь ставить реостат на место, сними нижний кожух у руля, дело пойдет намного легче. Удачи.

Поменяй еще раз предохранитель. он у тебя на 5 ампер стоит, скорее всего где то на массу пробивает, попробуй поствить помощнее — ампер на 15, только заведомо целый, а то бывают предохранители у которых хрен увидишь спиральку, либо так перегорает что только под микроскопом обрыв видно. у меня был такой трабл. меняю на новый — ни че не работает

Alien2112 писал(а): Поменяй еще раз предохранитель. он у тебя на 5 ампер стоит, скорее всего где то на массу пробивает, попробуй поствить помощнее — ампер на 15, только заведомо целый

сразу увидишь где задымится Alien2112 писал(а): поставил от дурака помощнее — работает
