Ремонт форсунок дизельного двигателя своими руками: 3 причины и 6 признаков неисправности детали

Механика впрыска — это главное отличие дизельного мотора от бензинового. В дизельном ДВС подача топлива в камеру сгорания осуществляется с помощью форсунки. Устройство дозированно впрыскивает горючее в камеру с высокой температурой и давлением, после чего солярка воспламеняется. На форсунку идёт самая большая нагрузка: деталь постоянно находится в агрессивной среде и работает с высокой интенсивностью. Любой негативный фактор может вывести деталь из строя или существенно снизить её ресурс, после чего потребуется ремонт форсунок дизельных двигателей.

Содержание статьи

Устройство и принцип работы форсунки дизельного двигателя

Для понимания механики форсунки опишем схематично цикл впрыска:

• ТНВД забирает горючее из бака;
• далее насос насыщает соляркой топливную рампу;
• горючее поступает в каналы, которые ведут к форсунке;
• внутри форсунки топливо поступает к распылителю;
• когда давление на распылитель доходит до установленного порога, форсунка раскрывается и дизтопливо попадает в камеру сгорания.

Принцип работы форсунки дизельного двигателя

Опишем конструкцию детали на примере примитивной механической форсунки с 1 пружиной. В боковой части расположен канал, обеспечивающий непрерывную подачу солярки. Внутри камеры форсунки имеется подвижный барьер с пружиной и иглой, который опускается при росте давления. Игла поднимается, освобождая путь топлива к распылителю.

Дополнительно можно отметить более продвинутые типы форсунок:

1. Пьезоэлектрические: толкатель пружины опускается под воздействием пьезоэлемента. Такая технология обеспечивает высокую интенсивность открытия распылителя: достигается экономия топлива, при этом ДДВС работает более ровно.
2. Электрогидравлические: в конструкции имеются впускной и сливной дроссели, а также электромеханический клапан. Режим работы компонентов регулируется блоком управления двигателя.
3. Насос-форсунки: применяются в моторах, в которых отсутствует топливный насос высокого давления. Горючее подаётся непосредственно форсунки.
   Внутри таких устройств распыления имеется собственная плунжерная пара, которая генерирует необходимое для впрыска давление.

Неисправности в работе форсунок

Вследствие чрезмерных нагрузок форсунка может выйти из строя из-за нарушения режима эксплуатации мотора. Производителями заявляется ресурс деталей до 200 000 км, но в силу негативных эксплуатационных факторов износ деталей проявляется гораздо раньше.

Причины неисправности форсунок

Ремонт дизельных форсунок может потребоваться по следующим причинам:

1. Низкое качество солярки: бич всех «дизелистов». Из-за примесей в горючем распылитель забивается; нарушается дозировка и режим подачи топлива.
2. Низкое качество сборки компонента впрыска или заводской брак: форсунка не выдерживает эксплуатационных условий, выходит из строя деталь в целом или отдельные компоненты.
3. Механические повреждения, вызванные некорректной работой смежных систем ДДВС.

Обычно поломки имеют следующий характер: изменяется угол распыления и количество подаваемого топлива, нарушается целостность корпуса, ухудшается ход иглы.

Признаки неисправности

Кратко опишем «симптоматический ряд»:

• при движении ощущаются рывки и толчки;
• ДВС нестабильно работает на холостых оборотах, глохнет;
• при работе мотора выделяется чрезмерное количество выхлопа;
• ощутимая потеря тяги;
• отказ отдельных цилиндров;
• сизый или чёрный дым из выхлопной трубы.

Ремонт форсунок

Текущее обслуживание или капитальный ремонт форсунок дизельных двигателей предпочтительно поручить квалифицированным специалистам — они смогут провести восстановление и регулировку детали на высокоточных автоматизированных стендах. Однако определённый комплекс ремонтных процедур можно провести и в кустарных условиях без использования сложной аппаратуры.

Необходимые инструменты и материалы

Для проведения самостоятельного обслуживания распылителей дизельного мотора автовладельцу потребуются:

• набор рожковых или накидных ключей;
• отвёртки под прямой и крестовый шлиц;
• чистая сухая ветошь;
• максиметр;
• промывочная жидкость для ДДВС.

Рекомендуется проводить работы в сухом и освещённом, защищённом от пыли гараже.

Демонтаж форсунки

Диагностика дизельных форсунок и их обслуживание подразумевают снятие распылителей с ДВС. Перед началом работ рекомендуется тщательно вымыть двигатель и моторный отсек, чтобы избежать попадания мусора, инородных частиц. С особым пристрастием нужно промыть ГБЦ. На трубки высокого давления необходимо нанести разметку, которая поможет не запутаться при обратной сборке.

Перед снятием необходимо закрыть штуцеры форсунок (используйте пластиковые колпачки) во избежание загрязнений. Для демонтажа распылителей не рекомендуется использовать обычные рожковые ключи — неопытный ремонтник может сорвать резьбу с форсунок. Если должная квалификация отсутствует, используйте накидные ключи и инструмент — «головку» с длинной ручкой.

Удалив форсунки из отверстий, просушите их и уберите наружные загрязнения ветошью. В отверстия форсунок заложены уплотнительные кольца. При ремонте деталей впрыска они заменяются на новые в обязательном порядке. Не допускайте, чтобы грязь с колечек попадала в систему впрыска во время снятия.

Проверка работоспособности форсунки

Существует несколько методов проверки работоспособности распылителя. Проще всего проверить форсунку на работающем моторе:

1. Запустите «движок» на холостом ходу.
2. Начинайте поочерёдно выкручивать распылители один за другим.
3. Если после снятия работа мотора ухудшилась, то удалённая форсунка исправна и её нужно вернуть на место.
4. Методом исключения Вы найдете форсунку, демонтаж которой не изменит режим работы ДДВС. Это и будет сломанное устройство.

Можно для диагностики использовать мультиметр. Заранее необходимо скинуть клеммы АКБ и отключить проводку форсунок, после чего «чекнуть» прибором каждую деталь. На форсунках высокого сопротивления значения прибора будут находиться в диапазоне 11 — 17 ом; при низком импедансе мультиметр покажет до 5 ом.

Большим преимуществом будет наличие максиметра. Прибор способен показать текущее давление, при котором срабатывает распылитель. Также поможет выявить дефекты, касающиеся угла распыления и конфигурации струи впрыска.

Устранение возможных неисправностей

Неисправную форсунку необходимо осмотреть. Сначала ищем наличие протечек в корпусе детали. Если таковых нет, приступаем к разборке детали. Крепим деталь в тисках и аккуратным простукиванием выбиваем распылитель. Далее нужна тщательная чистка: вымачиваем части форсунки в солярке или растворителе для удаления нагара. Снимаем гарь и отложения мелкой стальной тёркой. После завершения чистки нужно проверить форсунку на максиметре. Если достигнуты оптимальные параметры впрыска, устройство готово к установке в мотор.

В иных случаях необходимо полностью заменить распылитель на дефектной форсунке. При установке новой запчасти тщательно удалите всю заводскую смазку, иначе устройство не будет работать.

Если форсунка продолжает «лить» даже после замены распылителя и тщательной чистки, обратите внимание на работоспособность пружины со штифтом — возможно, они изношены.

Для чистки распылителя пользуйтесь компрессором — напор воздуха выбьет труднодоступную грязь.

Установка форсунки

До демонтажа устройства сделайте метки маркером на всех деталях, чтобы избежать путаницы. Особенно внимательно размечайте шланги высокого давления. Форсунка вкручивается от руки насколько хватит сил. Дальнейшая затяжка выполняется ключом-динамометром. Значения затяжки указываются в руководстве по эксплуатации мотора. Когда установите форсунку, выкачайте воздух из топливной системы. На современных авто для этого достаточно несколько раз крутануть стартер; либо воспользуйтесь насосом ручной подкачки (при наличии).

Случаи, когда форсунка подлежит замене полностью

Перечислим основные признаки:

• выработан ресурс, заявленный производителем;
• на корпусе имеются пробои, иные нарушения герметичности;
• прогоревшая гайка распылителя: если неполадку не устранить на ранней стадии, то сам распылитель придёт в негодность.

Обратите внимание, что на некоторых моторах после установки новой форсунки необходимо «привязать» её к двигателю: внести изменения в настройки блока управления.

Устанавливать форсунку лучше на СТО, так как на станции имеется стендовое оборудование для регулировки и оценки текущего состояния детали.

Заключение

Самостоятельный ремонт форсунок — мера скорее вынужденная. Такой сервис в кустарных условиях может принести успех только в случае высочайшей квалификации мастера. Главная проблема гаражного ремонта — отсутствие высокоточного стендового оборудования для диагностики. Ремонтник не может объективно оценить эффективность сервисных мероприятий.

Если есть возможность обратиться на СТО, не пренебрегайте ею: компьютерное оборудование и стенды очистки продлят жизнь форсункам, избавят от потенциального дорогостоящего ремонта. Та же ультразвуковая чистка может избавить автомобилиста от проблем двигателя на несколько сезонов. Ремонт современных впрысковых систем типа «Коммон Рэйл» в гараже не представляется возможным: нужна обязательная тонкая компьютерная настройка детали.

Чтобы избежать дорогостоящего ремонта и замены деталей, пользуйтесь чистящими топливными присадками. Они препятствуют образованию нагара и оседанию отложений. Использование присадок должно быть систематическим, а не разовым. Помните: присадки — это профилактика поломки, а не её устранение.

Коррекция, Диагностика и Регулировка, Как Разобрать и Восстановить При Стуке, Как Проверить не Снимая, Тестер, Симптомы и Признаки Неисправности

Долгое время карбюраторный двигатель был самым распространённым силовым агрегатом устанавливаемым на легковые автомобили. Естественный способ доставки рабочей смеси в камеру сгорания позволял не только выпускать относительно недорогие модели двигателей, но и восстанавливать систему питания автомобиля в условиях гаража.

Современные производители двигателей отказываются от такой конструкции и применяют принудительный впрыск топлива. Усложнение конструкции повлекло за собой не только увеличение стоимости таких агрегатов, но и значительно усложнило ремонт двигателя. Особенно непростой задачей для автомобилистов стала регулировка и ремонт форсунок. Основные признаки неисправности, при которых можно подозревать, что причиной нестабильной работы являются форсунки двигателя, будут описаны далее.

Признаки неисправности

Форсунки могут быть неисправны не только на бензиновом инжекторном двигателе, но и на дизельных агрегатах. Основные симптомы неработоспособности этих деталей идентичны, поэтому вне зависимости от вида топлива, на котором работает двигатель, на неисправность этой детали могут указывать следующие признаки:

• Повышенный расход топлива;
• Нестабильная работа двигателя в режиме «холостого хода»;
• Затруднённый пуск, напоминающий «перелив» карбюраторного двигателя;
• Рывки при равномерном движении, и провалы при резком ускорении.

Это основные признаки неисправности, но проверка форсунок должна производиться только после того, как будут полностью исключены другие возможные причины таких проявлений. Двигатель может работать нестабильно при неисправности бензонасоса, когда текут шланги  или происходит забивание просвета патрубка различными отложениями. Засорившийся топливный фильтр также может негативно повлиять на приёмистость двигателя. Причиной рывков на бензиновом двигателе может также стать неисправная система зажигания. Все вышеперечисленные варианты поломок двигателя должны быть полностью исключены, прежде чем приступать к полноценной диагностике форсунок двигателя.

 Диагностика форсунок

Диагностика форсунок зависит от типа этой детали. В настоящее время в инжекторных и дизельных двигателях используется два вида форсунок — электромагнитные и механические.

• Электромагнитные — управление впрыском происходит за счёт электрического импульса, исходящего от блока управления;
• Механические — приводятся в движение от коленвала двигателя с помощью передаточного механизма.

Многих начинающих автолюбителей интересует вопрос: «Как проверить форсунки, не снимая с двигателя?»

Существует способ определения неисправности этой детали по звуку, который обнаруживается в цилиндре, где неисправная форсунка не может обеспечить нормальное распыление топлива.

При наличии даже небольшого опыта, можно довольно точно определить стук форсунки. Если происходит перелив топлива по причине неполного прикрытия игольчатого клапана, то в этом случае также возможна детонация и повышенная шумность двигателя. Также может наблюдаться в таком цилиндре приглушённый высокочастотный шум.

Неисправности форсунок электронного типа можно определить мультиметром, стрелочный тестер форсунок также сгодится для выполнения этой операции. Диагностика с применением электроизмерительного прибора осуществляется в такой последовательности:

1. В документации к автомобилю или к установленным форсункам необходимо найти значение сопротивления этой детали;
2. Отключить зажигание и снять минусовую клемму аккумулятора;
3. С помощью тонкой отвёртки следует отсоединить электрический разъём форсунки;
4. Мультиметр или тестер переводится в режим измерения сопротивления, и осуществляется замер данного параметра между контактами.

Если показатели сопротивления существенно отличаются от указанных в документации, то форсунка должна быть снята с двигателя и её необходимо отрегулировать либо заменить.

Как снять форсунки

Процесс демонтажа форсунок с инжекторного двигателя не займёт много времени, но для осуществления этой операции необходимо определить местонахождение этих деталей на двигателе, а также подготовить инструменты для работы.

Для снятия форсунок потребуется приготовить:

• Набор отвёрток;
• Набор ключей;
• Плоскогубцы;
• Ветошь.

Как правило, форсунки на инжекторном двигателе располагаются на специальной топливной рейке, поэтому обнаружить их не составит большого труда. Для обеспечения доступа к этим деталям необходимо снять воздушный фильтр и различные патрубки, которые могут существенно затруднять процесс снятия. При осуществлении демонтажных работ следует также соблюдать осторожность. Подведённое к форсункам топливо находится под большим давлением, которое следует обязательно уменьшить. Для этой цели в конструкции инжекторного двигателя имеется предохранительный клапан, нажав на который, можно снизить давление топлива до безопасного значения.

Затем необходимо отсоединить провода от каждой форсунки двигателя. Данные провода соединяют блок управления с контактами форсунки. Клеммы форсунок имеют надёжные пружинные фиксаторы, которые отгибаются тонкой отвёрткой, после чего управляющий провод легко снимается. Далее следует открутить 2 болта, которые фиксируют топливную рейку на двигателе и с помощью монтировки аккуратно отделить топливную рейку от впускного коллектора. Когда форсунки будут демонтированы вместе с топливной рейкой, следует тщательно осмотреть их.

При отсутствии уплотнительных колец их необходимо аккуратно извлечь из коллектора и установить обратно на форсунки, иначе работоспособность данного узла будет утрачена. На этом процесс снятия форсунок с инжекторного двигателя можно считать завершённым.

Снятие форсунок дизельного двигателя

Процесс демонтажа форсунки дизельного двигателя может существенно отличаться от процесса описанного выше. Основная сложность данной операции заключается в более жёстких температурных условиях работы дизельного двигателя, от воздействия которых может произойти прикипание форсунки к головке блока цилиндров. Чтобы не допустить срыв резьбы необходимо применять специальные съёмники, которые позволят избежать многих неприятностей. Неквалифицированные действия могут привести к повреждению головки цилиндра, ремонт которой обойдётся в очень серьёзную сумму. Повреждение самой форсунки также нежелателен, данный элемент двигателя является дорогостоящим, поэтому замена форсунки также приведёт к лишним финансовым расходам.

Как проверить форсунку

Неисправности форсунок не многочисленны, но любая из поломок может привести к нестабильной работе цилиндра, в который установлена данная деталь. После снятия форсунки необходимо тщательно проверить, и при необходимости очистить или заменить деталь, которая не отвечает условиям бесперебойной доставки топлива в цилиндры. Коррекция форсунок инжекторного двигателя заключается, прежде всего, в устранении смолистых отложений в области распыления топлива. Диагностика и ремонт деталей установленных на дизельный двигатель, осуществляется аналогичным способом. Форсунка цилиндра дизельного двигателя имеет конструкцию, которая позволяет осуществить замену только распылителя. Если форсунка не загрязнена, но в данном цилиндре отсутствует сгорание топлива, то возможно произошло перегорание обмотки форсунки. Обрыв форсунки является довольно редкой неисправностью, но при отсутствии иных повреждений, необходимо замерить сопротивление между контактами этой детали с помощью мультиметра. Если сопротивление полностью отсутствует, то неисправная деталь подлежит обязательной замене.

Снятые форсунки можно проверить непосредственно на топливной рампе. Для этого следует подключить блок управления посредством подсоединения проводов в той последовательности, в которой они были подключены к работающему автомобилю. Топливную рейку необходимо закрепить таким образом, чтобы можно было разместить ёмкости одинакового объёма непосредственно под ними.

Идеально для этой цели подходят пластиковые стаканчики, которые размещают под распылителем каждой форсунки.

Затем необходимо включить зажигание и запустить стартер двигателя на 7 — 10 секунд. При выполнении диагностики следует обращать внимание на качество распыления топлива истекающего из форсунки. Если топливо течёт из форсунки прямолинейной струёй, то данную форсунку требуется заменить или почистить от образованного на её распылителе нагара. Также следует обратить внимание на количество топлива в ёмкостях, которые были размещены под форсунками. Если при выполнении диагностики, в какой-либо ёмкости будет полностью отсутствовать топливо, то возможно нет питания на форсунки. Данная проблема может быть вызвана отсутствием контакта между кабелем и клеммой, а также банальным обрывом электропроводки. Если проводка цела, и между проводом и клеммой обмотки форсунки имеется хороший контакт, то неисправным может быть блок управления системы питания автомобиля. Если неисправен электронный блок управления, то для продолжения диагностических мероприятий, его необходимо заменить на заведомо исправную деталь.

Проверка форсунок своими руками данным способом, позволяет довольно точно определить неисправные детали системы питания автомобиля. При выполнении такой диагностики следует помнить о большой нагрузке на аккумуляторную батарею при включении стартера, а также о вредности вращения коленвала без достаточного поступления масла в магистраль двигателя, поэтому желательно осуществить диагностику в один приём. Когда проблемная форсунка будет обнаружена можно приступать к её ремонту.

Ремонт форсунок

Ремонтировать форсунки и регулировать их совсем несложно. Большая часть проблем, которые возникают с работоспособностью форсунок решается с помощью их чистки от нагара и маслянистых отложений.

Восстановление форсунок осуществляется в такой последовательности:

• С автомобиля снимается аккумулятор и из имеющихся в наличии ненужных проводов и деталей делается регулируемый переходник с переключателем для автономного управления форсунками;
• Приобретается любой спрей для очистки карбюратора, и делается переходник из топливного шланга от патрубка баллончика к входу форсунки.

Для очистки внутренней ёмкости форсунки подаётся электричество, через  регулировочный переключатель от аккумулятора на клеммы форсунок для открытия игольчатого клапана. Одновременно с открытием форсунки осуществляется нажатие на кнопку баллончика с очистительной жидкостью.  Настройка форсунок таким образом позволяет сэкономить немалое количество денег, а также получить бесценный опыт ремонта инжекторного двигателя. Во время процедуры очистки форсунки необходимо обратить внимание на то, как распыляющее устройство пропускало топливо. Если топливо вырывалось из форсунки прямой струёй, то потребуется разборка и ремонт данной детали. Как разобрать форсунку для ремонта будет описано далее.

Разборка форсунки

В большинстве случаев, ремонт форсунок можно осуществить путём замены фильтра, который установлен в верхней части форсунки, где происходит её соединение с топливным шлангом. Для извлечения фильтра, в качестве основного инструмента, применяют саморез, который вкручивают на 2 — 3 оборота в сетчатый фильтр и вынимают его из корпуса форсунки.

Затем на место снятого фильтра производится установка нового сетчатого фильтра и уплотнительного кольца. Таким образом удастся обеспечить стабильное наполнение форсунки чистым топливом, что положительно отразится на работе инжекторного двигателя.

Регулировка форсунок в домашних условиях задача вполне осуществимая, при наличии минимального опыта обращения с инструментами. Для домашних мастеров, кто хотя бы раз разбирал  карбюратор, и устранял перелив двигателя, не составит большого труда осуществить очистку форсунок.

Восстановленные форсунки способны прослужить в течение долгого времени, и если все действия по очистке и ремонту были произведены по правилам, то эксплуатация автомобиля будет осуществляться без серьёзных отклонений в системе подачи топлива.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

3 причины и 6 признаков неисправности детали

В процессе эксплуатации дизельного двигателя постепенно снижается эффективность распыления топлива. На определённом этапе приходится ремонтировать или менять распылитель форсунки, а иногда и форсунку целиком. Всё это можно сделать самостоятельно, не прибегая к недешёвым услугам автосервиса.

Назначение и устройство распылителя форсунки

Одним из основных элементов любой топливной системы, в том числе и Common Rail (CR), является форсунка, основные функции которой:

• впрыск топлива;
• герметизация между системой впрыска и камерой сгорания;
• экономия расхода топлива.

Элемент форсунки, из которого впрыскивается топливо, называется распылителем. Его передний край находится в камере сгорания и постоянно подвергается механическим и температурным нагрузкам.

При прохождении топлива через форсунку происходит охлаждение распылителя, но в процессе длительной эксплуатации этого может быть недостаточно. Поэтому наконечник форсунки изготавливается из устойчивых к высоким температурам материалов.

В системе CR распылить встроен в форсунку — это увеличивает его срок службы.

Виды распылителей форсунок

В топливных насосах высокого давления (ТНВД) рядного многоплунжерного, распределительного и индивидуального типов распылители в форсунке закреплены резьбовым соединением. В результате форсунка представляет собой единое целое.

Для рядных многоплунжерных, индивидуальных и распределительных ТНВД используются форсунки с распылителями на резьбе

Топливные системы CR или насос-форсунки имеют встроенные (сборные) распылители. На двигатели c распределёнными камерами сгорания установлены штифтовые форсунки, а на двигатели с непосредственным впрыском — сопловые.

В системе Common Rail распылители встроены в форсунки

Принцип работы форсунки

В системе СR управление форсунками осуществляется через электронный блок управления (ЭБУ), с которого на форсунки поступают определённые сигналы. Этим СR отличается от механической системы, где форсунки открываются при достижении определённого давления.

Форсунки электрогидравлического типа также открываются при повышении давления топлива. Однако игла распылителя имеет ободок, который используется в качестве поршня. Подача топлива осуществляется под высоким давлением как под поршнем, так и над ним.

Поскольку давление одинаково, игла прижимается к посадочному месту, а распылитель находится в закрытом состоянии. Над иглой имеется пространство (канал), которое объединяется с магистралью слива.

В это пространство встроен клапан (пьезоэлектрический или электромагнитный), перекрывающий канал в процессе работы.

При подаче с ЭБУ сигнала происходит срабатывание форсунки. Клапан открывается, канал становится свободным, и топливо над иглой поступает в соответствующую магистраль.

В результате возникает разница давления, и топливо, которое находится под иглой, приподнимает пружинку, открывающую отверстие распылителя. В этот момент происходит впрыск.

В отсутствии сигнала с ЭБУ давление стабилизируется, а форсунка закрывается.

В исправном состоянии форсунка распыляет топливо в виде облака. Если же топливо подаётся струёй, то форсунка неисправна.

Видео: принцип работы форсунки

Замена распылителя форсунки

В процессе эксплуатации дизельного автомобиля могут возникать ситуации, когда заметно увеличивается расход топлива, снижается мощность двигателя вплоть до полной остановки. Часто причиной этого являются неисправные распылители. Ремонтные работы в этих случаях желательно провести в максимально короткие сроки.

Причиной снижения мощности двигателя и повышенного расхода топлива часто является неисправный распылитель форсунки

Симптомы неисправности распылителя форсунки

Необходимость замены распылителя можно определить по следующим признакам.

1. Топливо подаётся в избыточном объёме. Оно продолжает поступать в двигатель даже после завершения рабочего цикла. Появляются подтёки.
2. Двигатель работает неустойчиво, плохо запускается после длительной стоянки и плавают обороты на холостом ходу. Причиной этого является недостаток топлива в системе.
3. Из-за неполного сгорания топлива выхлоп становится чёрным и более плотным.

В результате снижается мощность двигателя. В этом случае требуется замена распылителей.

Необходимые инструменты

Обычно форсунки установлены в головке блока цилиндров на резьбе. Для их демонтажа не стоит пользоваться рожковыми ключами. Даже если получится таким способом форсунки снять, то установить обратно не удастся — выполнить затяжку ключом с требуемым усилием невозможно.

Основная часть корпуса форсунок представляет собой шестигранник. Для их снятия можно использовать стандартные торцевые головки на 24 и 27 и вороток. Они должны быть удлинёнными. Кроме этого, потребуется ёмкость с топливом для промывки форсунок.

Видео: демонтаж и ремонт форсунок

Порядок действий при замене форсунки

После снятия форсунок из форсуночных каналов удаляют шайбы и загрязнения. Шайбы вытаскиваются с помощью самостоятельно изготовленных крючков. После очистки каналов следует обязательно прокрутить стартер в течение 10 секунд. Это обеспечит полную очистку каналов от мусора. Кроме этого, рекомендуется проверить работоспособность свечей накаливания и систему управления.

После снятия форсунок проверяется их работоспособность по следующим критериям:

• при подаче топлива под определённым давлением форсунка должна открываться;
• до открытия форсунок топливо из распылителя вытекать не должно;
• распыление должно быть равномерным;
• при прекращении подачи топлива давление внутри форсунки в течение некоторого времени должно оставаться неизменным.

При разборке форсунки удобно использовать тиски, но прилагать излишние усилия не стоит

Если распылители неисправны, на форсунки следует надеть защитные колпачки и подготовить место для работы. Поверхность должна быть чистой и ровной. Потребуются:

• тиски;
• ёмкость с чистым топливом;
• накидные ключи.

Форсунки японских авто, имеющие обратку через рампу, в тисках зажимать не стоит, поскольку деталь может быть повреждена. В тиски закрепляют ключ и уже в него помещают форсунку.

Форсунки немецких двигателей можно зажимать в тисках. При этом не рекомендуется использовать рожковые ключи — только торцевые ключи и удлинённые головки.

Порядок замены распылителя следующий.

1. Ослабляется и откручивается накидная гайка. Иногда она снимается вместе с распылителем. В этом случае её выбивают любой подходящей наставкой, очищают от загрязнений и промывают.
2. Снимается и промывается в ёмкости с топливом промежуточный корпус.
3. С корпуса форсунки сливается оставшееся топливо.
4. Извлекается из упаковки и промывается новый распылитель.
5. Промежуточный корпус вынимают из ёмкости таким образом, чтобы вместе с топливом удалялись частицы загрязнений.
6. Форсунка собирается, затягивается гайка.
7. На стенде проверяется работоспособность форсунки.
8. Перед установкой форсунки посадочное место смазывается графитной смазкой. Затягивание производится с усилием 6–7 кг-м. Закручивать форсунку в канал следует руками — она должна идти легко.

Процесс сборки не представляет каких-либо сложностей, если при разборке трубки и штуцера были помечены. Трубки высокого давления перед установкой промывают топливом как снаружи, так и изнутри. После присоединения на трубки устанавливаются зажимы, предотвращающие их вибрацию и преждевременную поломку. Затем из системы удаляется воздух, и запускается двигатель.

Видео: замена форсунки своими руками

Ремонт распылителя форсунки

Так как покупка и установка новой форсунки сопряжена с довольно серьёзными финансовыми расходами, часто заменяют лишь распылитель. Он состоит из корпуса и расположенной внутри иглы. В процессе эксплуатации посадочные поверхности деформируются, и распылитель начинает работать некорректно.

Ремонт распылителя возможен в следующих случаях:

1. Залипание иглы в корпусе по причине загрязнения, деформации, задиров или выкрашивания рабочих поверхностей.
2. Загрязнение сопла распылителя.

Порядок действий при ремонте распылителя

Отремонтировать распылитель можно несколькими способами. Одним из них является ультразвуковая чистка, к которой прибегают для снятия нагара с внутренних поверхностей. Однако при сильной закоксованности распылителя полное удаление нагара этим способом невозможно. Более того, ультразвук не может восстановить механически изношенные поверхности.

Один из вариантов ремонта распылителя — ультразвуковая чистка

Другой вариант ремонта распылителей — притирка с помощью полировочных паст разной степени зернистости. Недостатком этого способа является возможное нарушение геометрии взаимного расположения деталей. В результате может происходить утечка топлива в форсунку из распылителя. Притирка не поможет и в случае сильной механической деформации поверхностей.

Элементы форсунки располагаются в строго определённойпоследовательности

Притирка осуществляется следующим образом.

1. Форсунка зажимается в тисках. Отворачивается гайка, фиксирующая распылитель.
2. Игла промывается в ёмкости с топливом, протирается чистой ветошью и продувается сжатым воздухом.
3. Для притирки иглы используют пасту с содержанием абразива и чугунный притир для окончательной обработки. Игла пропускается по притиру для удаления рисок. При этом следует избегать появления новых повреждений.
4. С помощью никелирования восстанавливается рабочий объем иглы.
5. Механически обрабатывается корпус распылителя. Он должен приобрести гладкий и блестящий вид.
6. Иглу вставляют в корпус. Зазор между иглой и корпусом не должен превышать 1–2 мкм. В противном случае никелирование следует повторить.

Таким образом, ремонт распылителя заключается в очистке от нагара, шлифовке и наращивании объёма. Процесс этот достаточно трудоёмок. Если заменить распылитель форсунки сможет практически каждый автовладелец, то для самостоятельного ремонта потребуется специальное оборудование.

Видео: ремонт распылителя дизельной форсунки

Притирка распылителя

Во избежание ошибок процесс притирки распылителей следует рассмотреть более подробно. Для притирки потребуется:

• паста ГОИ;
• густое автомобильное масло;
• дрель.

Паста ГОИ измельчается в порошок и разводится с маслом в пропорции 1 к 2. Затем состав наносится в корпус распылителя, игла зажимается в дрель, и на самых низких оборотах производится притирка к корпусу. При этом необходимо постукивать иглой о корпус в течение минуты. Затем детали промывают в чистом топливе и продувают компрессором. После этого проводится притирка только маслом.

Все элементы, в том числе и сама форсунка, промываются в керосине, продуваются и собираются.

Посадочное место для иглы в корпусе распылителя восстанавливается методом притирки с помощью специальных паст

Как продлить срок службы распылителя

Для увеличения срока службы распылителя рекомендуется придерживаться ряда простых, но важных правил:

• заправляйтесь только качественным топливом на проверенных АЗС;
• своевременно меняйте топливный фильтр;
• используйте присадки для топлива, очищающие топливную систему от воды и примесей;
• при появлении проблем в работе двигателя незамедлительно проведите диагностику на СТО.

Эти простые рекомендации позволят избежать серьёзных расходов при внеплановой замене форсунок.

Алгоритм замены форсунок на дизельном двигателе достаточно прост. Сделать это может даже неискушённый автолюбитель. Ремонт распылителя более сложен и трудоёмок.

Однако при наличии желания и необходимых инструментов его тоже можно осуществить своими руками.

Заправляйтесь качественным топливом, своевременно меняйте топливные фильтры, и проблемы с форсунками будут возникать гораздо реже. Удачи на дорогах!

Ремонт форсунок своими руками и диагностика неисправностей

Ищем двух авторов для нашего сайта, которые ОЧЕНЬ хорошо разбираются в устройстве современных автомобилей.Обращаться на почту [email protected].

Долгое время карбюраторный двигатель был самым распространённым силовым агрегатом устанавливаемым на легковые автомобили.

Естественный способ доставки рабочей смеси в камеру сгорания позволял не только выпускать относительно недорогие модели двигателей, но и восстанавливать систему питания автомобиля в условиях гаража.

Современные производители двигателей отказываются от такой конструкции и применяют принудительный впрыск топлива.

Усложнение конструкции повлекло за собой не только увеличение стоимости таких агрегатов, но и значительно усложнило ремонт двигателя. Особенно непростой задачей для автомобилистов стала регулировка и ремонт форсунок.

Основные признаки неисправности, при которых можно подозревать, что причиной нестабильной работы являются форсунки двигателя, будут описаны далее.

Признаки неисправности

Форсунки могут быть неисправны не только на бензиновом инжекторном двигателе, но и на дизельных агрегатах. Основные симптомы неработоспособности этих деталей идентичны, поэтому вне зависимости от вида топлива, на котором работает двигатель, на неисправность этой детали могут указывать следующие признаки:

• Повышенный расход топлива;
• Нестабильная работа двигателя в режиме «холостого хода»;
• Затруднённый пуск, напоминающий «перелив» карбюраторного двигателя;
• Рывки при равномерном движении, и провалы при резком ускорении.

Это основные признаки неисправности, но проверка форсунок должна производиться только после того, как будут полностью исключены другие возможные причины таких проявлений. Двигатель может работать нестабильно при неисправности бензонасоса, когда текут шланги  или происходит забивание просвета патрубка различными отложениями.

Засорившийся топливный фильтр также может негативно повлиять на приёмистость двигателя. Причиной рывков на бензиновом двигателе может также стать неисправная система зажигания. Все вышеперечисленные варианты поломок двигателя должны быть полностью исключены, прежде чем приступать к полноценной диагностике форсунок двигателя.

 Диагностика форсунок

Диагностика форсунок зависит от типа этой детали. В настоящее время в инжекторных и дизельных двигателях используется два вида форсунок — электромагнитные и механические.

• Электромагнитные — управление впрыском происходит за счёт электрического импульса, исходящего от блока управления;
• Механические — приводятся в движение от коленвала двигателя с помощью передаточного механизма.

Многих начинающих автолюбителей интересует вопрос: «Как проверить форсунки, не снимая с двигателя?»

Существует способ определения неисправности этой детали по звуку, который обнаруживается в цилиндре, где неисправная форсунка не может обеспечить нормальное распыление топлива.

При наличии даже небольшого опыта, можно довольно точно определить стук форсунки. Если происходит перелив топлива по причине неполного прикрытия игольчатого клапана, то в этом случае также возможна детонация и повышенная шумность двигателя. Также может наблюдаться в таком цилиндре приглушённый высокочастотный шум.

Неисправности форсунок электронного типа можно определить мультиметром, стрелочный тестер форсунок также сгодится для выполнения этой операции. Диагностика с применением электроизмерительного прибора осуществляется в такой последовательности:

1. В документации к автомобилю или к установленным форсункам необходимо найти значение сопротивления этой детали;
2. Отключить зажигание и снять минусовую клемму аккумулятора;
3. С помощью тонкой отвёртки следует отсоединить электрический разъём форсунки;
4. Мультиметр или тестер переводится в режим измерения сопротивления, и осуществляется замер данного параметра между контактами.

Если показатели сопротивления существенно отличаются от указанных в документации, то форсунка должна быть снята с двигателя и её необходимо отрегулировать либо заменить.

Как снять форсунки

Процесс демонтажа форсунок с инжекторного двигателя не займёт много времени, но для осуществления этой операции необходимо определить местонахождение этих деталей на двигателе, а также подготовить инструменты для работы.

Для снятия форсунок потребуется приготовить:

• Набор отвёрток;
• Набор ключей;
• Плоскогубцы;
• Ветошь.

Как правило, форсунки на инжекторном двигателе располагаются на специальной топливной рейке, поэтому обнаружить их не составит большого труда. Для обеспечения доступа к этим деталям необходимо снять воздушный фильтр и различные патрубки, которые могут существенно затруднять процесс снятия.

При осуществлении демонтажных работ следует также соблюдать осторожность. Подведённое к форсункам топливо находится под большим давлением, которое следует обязательно уменьшить.

Для этой цели в конструкции инжекторного двигателя имеется предохранительный клапан, нажав на который, можно снизить давление топлива до безопасного значения.

Затем необходимо отсоединить провода от каждой форсунки двигателя. Данные провода соединяют блок управления с контактами форсунки.

Клеммы форсунок имеют надёжные пружинные фиксаторы, которые отгибаются тонкой отвёрткой, после чего управляющий провод легко снимается.

Далее следует открутить 2 болта, которые фиксируют топливную рейку на двигателе и с помощью монтировки аккуратно отделить топливную рейку от впускного коллектора. Когда форсунки будут демонтированы вместе с топливной рейкой, следует тщательно осмотреть их.

При отсутствии уплотнительных колец их необходимо аккуратно извлечь из коллектора и установить обратно на форсунки, иначе работоспособность данного узла будет утрачена. На этом процесс снятия форсунок с инжекторного двигателя можно считать завершённым.

Снятие форсунок дизельного двигателя

Процесс демонтажа форсунки дизельного двигателя может существенно отличаться от процесса описанного выше. Основная сложность данной операции заключается в более жёстких температурных условиях работы дизельного двигателя, от воздействия которых может произойти прикипание форсунки к головке блока цилиндров.

Чтобы не допустить срыв резьбы необходимо применять специальные съёмники, которые позволят избежать многих неприятностей. Неквалифицированные действия могут привести к повреждению головки цилиндра, ремонт которой обойдётся в очень серьёзную сумму.

Повреждение самой форсунки также нежелателен, данный элемент двигателя является дорогостоящим, поэтому замена форсунки также приведёт к лишним финансовым расходам.

Как проверить форсунку

Неисправности форсунок не многочисленны, но любая из поломок может привести к нестабильной работе цилиндра, в который установлена данная деталь. После снятия форсунки необходимо тщательно проверить, и при необходимости очистить или заменить деталь, которая не отвечает условиям бесперебойной доставки топлива в цилиндры.

Коррекция форсунок инжекторного двигателя заключается, прежде всего, в устранении смолистых отложений в области распыления топлива. Диагностика и ремонт деталей установленных на дизельный двигатель, осуществляется аналогичным способом. Форсунка цилиндра дизельного двигателя имеет конструкцию, которая позволяет осуществить замену только распылителя.

Если форсунка не загрязнена, но в данном цилиндре отсутствует сгорание топлива, то возможно произошло перегорание обмотки форсунки. Обрыв форсунки является довольно редкой неисправностью, но при отсутствии иных повреждений, необходимо замерить сопротивление между контактами этой детали с помощью мультиметра.

Если сопротивление полностью отсутствует, то неисправная деталь подлежит обязательной замене.

Снятые форсунки можно проверить непосредственно на топливной рампе. Для этого следует подключить блок управления посредством подсоединения проводов в той последовательности, в которой они были подключены к работающему автомобилю. Топливную рейку необходимо закрепить таким образом, чтобы можно было разместить ёмкости одинакового объёма непосредственно под ними.

Идеально для этой цели подходят пластиковые стаканчики, которые размещают под распылителем каждой форсунки.

Затем необходимо включить зажигание и запустить стартер двигателя на 7 — 10 секунд. При выполнении диагностики следует обращать внимание на качество распыления топлива истекающего из форсунки.

Если топливо течёт из форсунки прямолинейной струёй, то данную форсунку требуется заменить или почистить от образованного на её распылителе нагара. Также следует обратить внимание на количество топлива в ёмкостях, которые были размещены под форсунками.

Если при выполнении диагностики, в какой-либо ёмкости будет полностью отсутствовать топливо, то возможно нет питания на форсунки. Данная проблема может быть вызвана отсутствием контакта между кабелем и клеммой, а также банальным обрывом электропроводки.

Если проводка цела, и между проводом и клеммой обмотки форсунки имеется хороший контакт, то неисправным может быть блок управления системы питания автомобиля. Если неисправен электронный блок управления, то для продолжения диагностических мероприятий, его необходимо заменить на заведомо исправную деталь.

Проверка форсунок своими руками данным способом, позволяет довольно точно определить неисправные детали системы питания автомобиля.

При выполнении такой диагностики следует помнить о большой нагрузке на аккумуляторную батарею при включении стартера, а также о вредности вращения коленвала без достаточного поступления масла в магистраль двигателя, поэтому желательно осуществить диагностику в один приём. Когда проблемная форсунка будет обнаружена можно приступать к её ремонту.

Ремонт форсунок

Ремонтировать форсунки и регулировать их совсем несложно. Большая часть проблем, которые возникают с работоспособностью форсунок решается с помощью их чистки от нагара и маслянистых отложений.

Восстановление форсунок осуществляется в такой последовательности:

• С автомобиля снимается аккумулятор и из имеющихся в наличии ненужных проводов и деталей делается регулируемый переходник с переключателем для автономного управления форсунками;
• Приобретается любой спрей для очистки карбюратора, и делается переходник из топливного шланга от патрубка баллончика к входу форсунки.

Для очистки внутренней ёмкости форсунки подаётся электричество, через  регулировочный переключатель от аккумулятора на клеммы форсунок для открытия игольчатого клапана. Одновременно с открытием форсунки осуществляется нажатие на кнопку баллончика с очистительной жидкостью.

  Настройка форсунок таким образом позволяет сэкономить немалое количество денег, а также получить бесценный опыт ремонта инжекторного двигателя. Во время процедуры очистки форсунки необходимо обратить внимание на то, как распыляющее устройство пропускало топливо.

Если топливо вырывалось из форсунки прямой струёй, то потребуется разборка и ремонт данной детали. Как разобрать форсунку для ремонта будет описано далее.

Разборка форсунки

В большинстве случаев, ремонт форсунок можно осуществить путём замены фильтра, который установлен в верхней части форсунки, где происходит её соединение с топливным шлангом. Для извлечения фильтра, в качестве основного инструмента, применяют саморез, который вкручивают на 2 — 3 оборота в сетчатый фильтр и вынимают его из корпуса форсунки.

Затем на место снятого фильтра производится установка нового сетчатого фильтра и уплотнительного кольца. Таким образом удастся обеспечить стабильное наполнение форсунки чистым топливом, что положительно отразится на работе инжекторного двигателя.

Регулировка форсунок в домашних условиях задача вполне осуществимая, при наличии минимального опыта обращения с инструментами. Для домашних мастеров, кто хотя бы раз разбирал  карбюратор, и устранял перелив двигателя, не составит большого труда осуществить очистку форсунок.

Восстановленные форсунки способны прослужить в течение долгого времени, и если все действия по очистке и ремонту были произведены по правилам, то эксплуатация автомобиля будет осуществляться без серьёзных отклонений в системе подачи топлива.

Если у вас возникли вопросы – оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Стук форсунок в дизельном двигателе: причины и пути решения

Дизельные двигатели почти всегда работают шумнее своих аналогичных бензиновых собратьев. Звон детонации, дребезжащий звук, испускаемый из работающего двигателя – все это характерно для работы дизеля.

Этот шум вызван сжатием воздуха в цилиндрах и воспламенения топлива, когда оно вводится в цилиндр. При этом тарахтение было бы таким же и у бензинового двигателя при такой его неисправности как раннее зажигание.

Время впрыска топлива в дизельный двигатель имеет решающее значение для предотвращения поломки некоторых его деталей.

Все дело в том, что дизельный двигатель работает по-другому, чем его бензиновый аналог.

В бензиновом двигателе топливо смешивается с воздухом, а затем сжимается до того, как электрическая искра зажигает эту смесь. В дизельном двигателе сжимается только воздух.

Затем топливо впрыскивается в цилиндр со сжатым воздухом, и тепло из сжатого воздуха поджигает топливо без помощи электрического зажигания.

Тарахтящий звук работающего дизельного двигателя – это звук процесса впрыска топлива.

Ввод холодной солярки в чрезвычайно горячий сжатый воздух приводит к тому, что топливо уже воспламеняется, когда поршень еще только поднимается к верхней мертвой точке в цилиндре, в результате чего происходит детонация и последующий дребезжащий звук, который и характеризуется как тарахтение. Степень сжатия, как правило, влияет на интенсивность тарахтения дизельного двигателя – чем выше степень сжатия в цилиндре, тем громче он работает.

В то время как бензиновые двигатели, как правило, работают в диапазонах степени сжатия от 8:1 до 10:1, типичный дизельный двигатель работает на уровнях от 14:1 до 25:1 степени сжатия.

Такая более высокая степень сжатия позволяет дизельному двигателю работать более эффективно, чем его бензиновому кузену.

Таким образом, дизельный двигатель тарахтит, потому что это является побочным продуктом повышенной степени сжатия, а, если быть более точными, то процесса впрыска топлива.

К слову, дизельный двигатель имеет конструктивное свойство плохо заводиться в холодную погоду из-за отсутствия системы электронного зажигания. Многие производители в борьбе с этим оснащают дизельные двигатели свечами накаливания для облегчения запуска двигателя в холодных климатических условиях.

Свечи накаливания используют аккумулятор машины для нагрева проволочной катушки в камерах сгорания. Это приводит к более заметной детонации в двигателе, пока тот не достигнет рабочей температуры. Поэтому непрогретый дизель может тарахтеть еще громче. Стук этот снижается по мере прогрева дизеля.

Некоторые производители даже создают специальные опоры двигателя, которые помогают заглушить тарахтение дизеля, чтобы этот звук был меньше слышен в салоне автомобиля.

Шумы дизельного двигателя, свидетельствующие о его неисправности

Каждый любитель знает звук двигателя своего авто. Как правило, он тихий и размеренный, без примеси посторонних шумов.

Однако появление посторонних звуков, и особенно, стука, дает повод беспокоиться многих владельцев автотранспортных средств. Причины стука могут быть самыми разнообразными.

Одни свидетельствуют о необходимости проведения планового техобслуживания, другие сигнализируют о серьезных неисправностях и необходимости срочного ремонта дизельного двигателя.

Среди всевозможных неполадок в работе мотора, стук при работе дизеля – наиболее распространенное явление. При этом важно отличать шумы мотора от звука ходовой части.

Определить заочно причину стука без проведения диагностики двигателя невозможно, поскольку многие элементы системы могут издавать подобные шумы. Стучать может как недостаточно затянутая деталь, так и вышедший из строя элемент мотора.

В любом из случаев, откладывать визит в автосервис не стоит.

Характеристики стука

Посторонние звуки, производимые в силовой установке, разделяются по четырем основными критериями:

• Сила;
• Звучание;
• Цикличность;
• Причина и следствие шума.

По силе стук может быть едва уловимым, средним и громким. При слабом стуке можно продолжать эксплуатировать автомобиль, однако заехать в автосервис для диагностики все же стоит. Если постукивание имеет среднюю интенсивность, то следует в короткий срок поставить машину для проведения диагностических работ и планового обслуживания.

При появлении громких отчетливых стуков внутри двигателя, следует срочно прекратить эксплуатацию автомобиля, поскольку все признаки указывают на существенные проблемы в работе мотора. Доставлять такой автомобиль в автосервис лучше всего на эвакуаторе или буксире.

Как и сила, звучание стука может быть различным: звонким (металлическим) и глухим. Звонкий стук свидетельствует о соприкосновении двух твердых элементов без масляной прослойки, а глухой – об ударе деталей, одна из которых мягкая, и при этом присутствует масляная прослойка.

Характеристика цикличности удара позволяет определить степень необходимости в срочном ремонте. Так, спонтанный или стук, возникающий без системы, может быть началом неполадок с мотором, а может быть причиной навесного оборудования (например, незакрепленного генератора). Если же стук носит регулярный характер, то следует немедленно обратиться к услугам специалистов.

Причины стука дизельного двигателя

Стук сам по себе – следствие удара одного элемента о другой. Самые распространенные причины стука дизеля следующие:

Стуки распределительного вала

Отличительной чертой неполадок распределительного вала является глуховатый стук дизеля на холодную. После прогрева двигателя на подшипники поступает масло и стук уходит.

В таком случае можно говорить о существенном износе валовых подшипников. Он вызван наличием в моторном масле всевозможных примесей, которые в ходе работы приводят к появлению царапин на валу.

Если эту проблему не устранить, то в дальнейшем стук будет распространяться и на прогретый мотор.

Стуки коленчатого вала

Стук коленвала возникает по причине износа шеек или вкладышей и увеличения расстояния в подшипниках. Это приводит к снижению качества работы моторного масла и недостатку смазочной жидкости на подшипниках, а также попаданию воды или антифриза в масле и деформации шеек коленчатого вала.

Неисправность форсунки, заклинивание иглы в распылителе, а также неисправность топливного насоса высокого давления (ТНВД)

Постукивание плунжера (поршня цилиндрической формы с длиной, превышающей его диаметр) ТНВД вызвано низким качеством дизельного топлива, при этом возможен стук дизеля на холостых оборотах и при их добавлении. Кроме того, шумы топливного насоса могут появляться совершенно неожиданно, во время движения.

Сбой фаз распределения

Как правило, такая «клиническая картина» проявляется тогда, когда длина поршня недостаточная для того, чтобы достать до клапанов. Это вызывает сбои в работе, и, как следствие, – характерный стук.

Стук дизельных форсунок

«Фирменным» источником стука дизельного двигателя могут быть форсунки. Дизельная форсунка представляет собой один из главных элементов системы питания дизельного двигателя. Форсунка (инжектор) обеспечивает прямую подачу солярки в камеру сгорания дизеля, а также дозирование подаваемого топлива с высокой частотой (более 2 тыс.

импульсов в минуту). Инжектор осуществляет эффективный распыл горючего в пространстве над поршнем. Топливо в результате такого распыла получает форму факела. Форсунки отличных друг от друга систем топливоподачи имеют конструктивные особенности, различаются по способу управления.

Инжекторы делят на две группы: механические и электромеханические.

Стук дизельной форсунки обычно хорошо различим: он похож на стрекот или цокание, исходящее из верхней части двигателя.

Стук раздается буквально из-под декоративной (шумозащитной) крышки двигателя, если она присутствует. Также распознать цокание форсунки можно, схватившись за ее топливопровод.

После прикосновения к топливопроводу будет ощущаться вибрирующий стук, «приходящий» со стороны двигателя.

Как выявить стучащую форсунку

Чтобы проверить какие именно форсунки стучат, надо сделать следующее.

Поочередно начиная с первого цилиндра надо топливную трубку идущую к форсунке отвернуть и ввернуть вместо форсунки заглушку (если дизель Common Rail) или если имеется запасную форсунку и опустить ее в пластмассовую бутылку.

Затем заводим дизель: он будет работать на оставшихся цилиндрах с лишними вибрациями. И если стук от форсунки пропал, значит удалось найти стучащую форсунку. Таким же образом можно проверять даже пару форсунок сразу, так как дизель сможет завестись даже на двух цилиндрах.

Причины стука дизельных форсунок

Форсунка может стучать в случае увеличенной порции топлива, подаваемой в цилиндр по причине разрегулированной топливной аппаратуры, происходит характерный стук при работе двигателя.

В этом случае, поочередно откручивая или ослабляя штуцеры с форсунок определяем, в каком цилиндре происходит жесткое сгорание.

Если при медленном откручивании, когда часть топлива просачивается через штуцер, а остальная часть попадает через форсунку в цилиндр, работа и стук нормализуется, можно смело говорить  об излишней порции топлива. Такой метод работает в отношении старых дизельных двигателях.

Износ распылителей

Распылители форсунок имеют пятый класс точности изготовления. Настолько точная деталь полностью исключает попадание грязи и воды. Смазывается распылитель дизельным топливом.

Повреждение рабочей кромки распылителя значительно ухудшает качество распыла топлива и искажает направление впрыска. Вопреки общепринятому мнению повреждённые некачественным ДТ форсунки нельзя промыть или почистить.

Устранить неисправность возможно только путём замены распылителя. Стук является одним из симптомов износа распылителя форсунки.

Стук форсунки – это ранний и очень верный признак сигнализирующий о необходимости замены распылителей. Иногда ненадолго помогает регулировка давления впрыска (в процессе работы и износа распылителя давление естественным образом понижается).

Причина происходящего в следующем: у изношенных распылителей уплотнительный поясок иглы существенно больше чем у нового, а следовательно при одном и том же усилии пружины удельное давление на уплотнительный поясок меньше и распылитель не уплотняется, т.е.

малейшего нарушения (будь то воздух или лаковое отложение) достаточно чтобы он перестал распылять топливо. Мотор на это реагирует стуком. Только не надо думать, что уменьшившееся удельное давление можно скомпенсировать более тугой подтяжкой пружины.

Это будет уже вмешательство в условия работы ТНВД и в рабочий процесс двигателя и тут легко дров наломать.

Иногда помогает хорошая промывка иглы и полости распылителей от лаковых отложений, но, во-первых, это надо делать, имея некоторую подготовку, а во-вторых учесть, что распылители сейчас не так уж дорого стоят и замена их тоже не ужасная операция. А также то, что езда на льющих распылителях однозначно приводит к растрескиванию или прогоранию головки блока, а в некоторых моторах и поршней, то есть смысл подойти к этой проблеме внимательно.

Форсунки дизельные электрические и многие другие для своего авто вы сможете подобрать на нашем сайте

Ремонт форсунок дизельных двигателей и виды их неисправностей

Дизельный двигатель, несмотря на всю свою мощь и максимальную надежность все-таки не вечен, особенно если условия эксплуатации – печально известная русская дорога.

При достижении определенного пробега водитель гарантированно столкнется с тем, что топлива стало уходить на много больше чем прежде.

Эта неисправность характерна для дизелей и причина, скорее всего, в неисправности топливных форсунок, через которые в блок цилиндров поступает топливо. Вероятнее всего, понадобится прочистка или ремонт устройства.

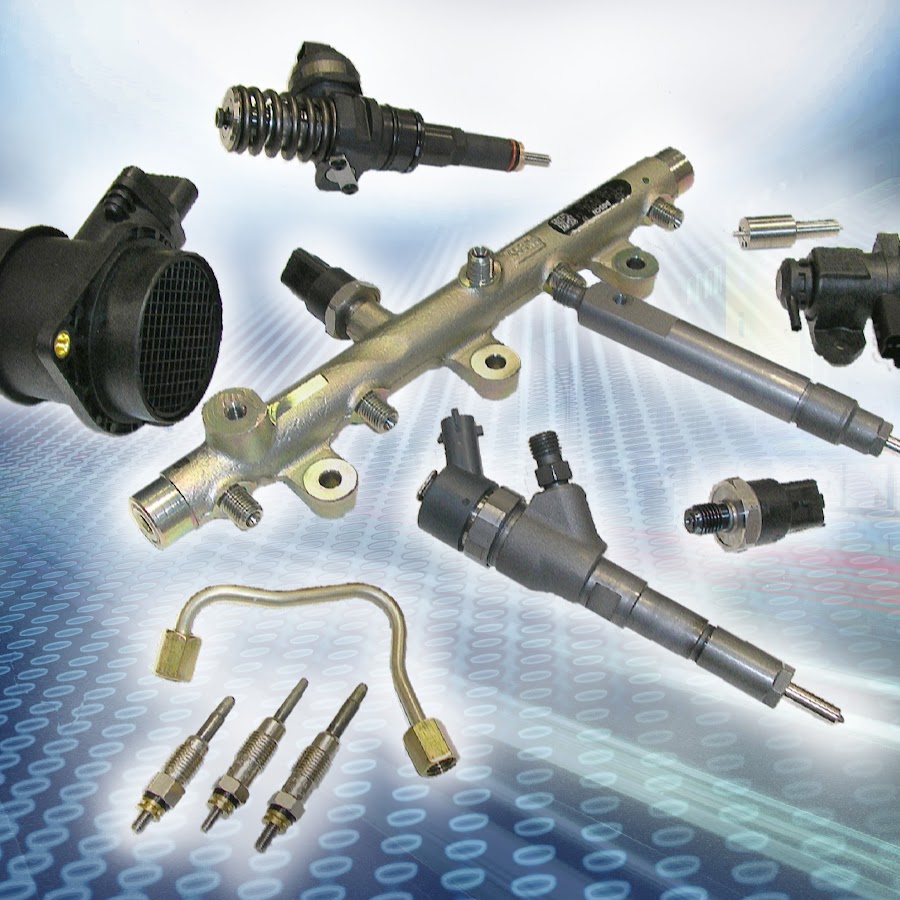

Дизельные форсунки

Причины неисправности

Есть несколько основных причин того, что топливо начинает некорректно поступать в форсунки и требуется их ремонт:

• Износ или сильное загрязнение топливных форсунок (для более точных сведений необходим стенд регулировки).
• Использование дизельного топлива, в котором очень много серы или же если топливо разбавлено водой, что приводит в итоге к коррозийным изменениям в устройстве.

Диагностика

Профессионально и с большой точностью произвести диагностику форсунок можно только на хорошей станции техобслуживания. При самостоятельной диагностике возможны ошибки. К примеру, неисправность форсунок можно перепутать с другими недугами, которые может вызвать у автомобиля русская дорога.

Технологически сам процесс совсем несложен. Главное, наличие съемника для дизельных форсунок 34. Сначала форсунку очищают, при подозрении на неисправность это делается с помощью ультразвука. Это необходимо, чтобы визуально оценить состояние детали и при возможности выявить причину неисправности.

Если визуальных неисправностей нет, для дальнейшей диагностики понадобится стенд регулировки. Так, форсунки проверяют на герметичность под давление.

Давление постепенно от максимального снижается до уровня 20 бар, в течение 10 секунд на форсунке, возможно, появление только одной капли жидкости, если больше, значит, регулировка все-таки нарушена. Кстати, стенд регулировки позволяет измерить и давление, при котором форсунка открывается.

Правда, метод подходит только для форсунок с одной пружиной. Если пружины две измерение, возможно, только с помощью современных электронных диагностических устройств.

Неисправности дизельных форсунок

Бывает, на основе этих исследований выясняется, что производить ремонт форсунки нет необходимости. Зачастую устройство можно просто прочистить и оно снова станет работать корректно. Для очистки форсунку, через которую поступает топливо, разбирают и очищают от мусора и загрязнений с помощью струи воздуха, в редких случаях ультразвуком.

Виды неисправностей

Если вышеописанные методы не помогают, вероятнее всего, механизму потребуется ремонт. Речь идет, скорее всего, о следующих неисправностях:

• Износ промежуточной шайбы – той, что между распылителем и пружиной. Скорее всего, она перекосилась и это привело к тому, что игла поднимается недостаточно высоко и срабатывает несвоевременно, в результате чего топливо поступает нестабильно.
• Выход из строя пружины. Бывает очень редко. Причина, скорее всего, утрата жесткости. Можно просто добавить в устройство несколько шайб, и таким образом, компенсировать высоту пружины.
• Повреждение корпуса самой форсунки. Помогает только замена.

Профилактика неисправностей

Любой опытный водитель понимает, что самое главное – это вовремя заметить надвигающуюся неисправность, а то и вовсе с помощью профилактики оградить себя от большинства из них. В случае с форсунками это тоже возможно. На сегодняшний день дураки, а также русская дорога не все беды, которые подстерегают водителей.

Очень часто двигатель можно загубить залив в бак некачественный бензин – сомнительного топлива сейчас более чем достаточно.

Единственный выход заправляться только на надежных, проверенных заправках, а использовать именно то топливо, которое рекомендует изготовитель автомобиля.

Вам понравилась статья? Она была полезной?

Основные неисправности форсунок в дизельном двигателе

Система впрыска топлива в современных дизельных двигателях достаточно точна, но очень хрупкая, отчего и происходит преждевременный выхода из стоя. Каковы признаки неисправности топливных форсунок и что можно предпринять, чтобы ремонт вышел не слишком дорого?

Форсунки ломаются? Вероятные причины

Ответ на этот вопрос очень прост — не выдерживают условий работы, в которых эксплуатируются. Форсунки прошли столь длительную эволюцию и даже революцию, что просто доходят уже до грани своих возможностей.

Если взглянуть в прошлое, в середине 90-х годов, в устанавливаемых на дизельных двигателях форсунках, давление впрыска было на уровне 1350 бар. Сегодня нормой является давление в 2000 бар и более.

Конструкция самих форсунок тоже изменилась, но все-равно не спасает их от поломки.

Почему так выросло давление впрыска? От современных дизельных двигателей мы требуем сегодня высокую производительность. Двигатели должны быть динамичными, сохраняя при этом разумный объем.

А еще потреблять мало топлива.

Нормой считается выпуск силового агрегата объемом 2 литра, который обладает мощностью в 150 лошадиных сил и имеет крутящий момент более 300 Нм и конечно не потребляет больше 7 литров дизельного топлива на 100 км.

Отличительные признаки неисправности форсунок

Принцип действия форсунок всем ясен. Они отвечают за дозировку и подачу топлива. Управляет форсунками компьютер, который знает какую дозу топлива они должны впрыскивать в двигатель. Все зависит от стиля вождения.

Данная система прекрасно работает, обеспечивая отличные характеристики. Проблема появляется, когда система теряет свою безупречность. Наиболее распространенная причина отказа форсунок, низкое качество топлива.

При несоблюдении периодичности замены топливного фильтра, заправке топливом сомнительного происхождения, без сомнений можно ожидать неприятностей.

Форсунки очень чувствительны к качеству дизельного топлива. Со временем они начинают загрязняться, пока полностью не засорятся. Удаление отложений от некачественного топлива невозможно без механической очистки.

Неисправности форсунок возникают, как правило, при больших пробегах, чаще всего далеко за 150 000 км. Конечно это не является правилом.

Зачастую автомобили на оригинальных форсунках преодолевают отметку 300 000 км, при условии своевременного обслуживания и заправка хорошим топливом.

Водитель должен довольно быстро заметить, что форсунки начинают работать не правильно. Первый признак — езда становится более приятной. Это парадокс, но неисправные форсунки могут значительно переливать топливо (электроника не правильно определяет дозировку), что придает автомобилю повышенную резвость.

Но это длится не долго и вскоре этот процесс принимает обратный эффект. При неисправности форсунок сильно увеличивается дымность автомобиля, особенно при резком нажатии на газ. Заметно увеличивается уровень моторного масла, т. к. в него начинает просачиваться топливо. Появляется неравномерность холостого хода двигателя.

По утрам автомобиль начинает хуже заводиться и дымить при прогреве.

При замене форсунок необходимо тщательно определиться с фирмой-производителем. Лучше всего отталкиваться от той, которая была установлена на автомобиле в качестве оригинала.

Производители автомобилей не используют форсунки собственной торговой марки. Как-правило используют компоненты, предоставленные компаниями-лидерами в своей сфере.

В современных дизелях можно встретить форсунки следующих марок:

— Delphi — двигатели Ford с системой Common Rail, 1.4 HDi у Citroen C3, двигатели 1.5 dCI у Renault;

— Bosch — безусловно, самые популярные, форсунки установлены на большинстве автомобилей, включая двигатели JTD, CDI, CDTI, HDI, D5, 1.9 и 2.0 dCI;

— Denso — в основном японские марки, двигатели 2.0 CD у Mazda 6, 2.0, 2.2 и 3.0 D-4D у Toyota.

— Siemens — некоторые модели французских автомобилей с двигателями 1.4 и 2.0 HDi, двигатель Volvo D4 в модели S40, двигатели 2.0 TDCi PSA, Audi и Volkswagen 2.0 TDI CR;

Чиним форсунки дизелей: Ремонт рассекречен – Автоцентр.ua

Высокая стоимость новых компонентов системы питания дизелей в Украине может свести на нет все преимущества легковых автомобилей с этим типом моторов. Но форсунки в большинстве случаев поддаются ремонту.

Высокая стоимость новых компонентов системы питания дизелей в Украине может свести на нет все преимущества легковых автомобилей с этим типом моторов. Но форсунки в большинстве случаев поддаются ремонту.

Обычно производители автомобильных дизелей рекомендуют менять форсунки через каждые 100 – 150 тыс. км пробега. Но далеко не всегда в таком «возрасте» этот узел системы питания уже непригоден для дальнейшей эксплуатации. Часто форсунка способна работать еще 30 – 50 тысяч километров сверх отмеренного изготовителем срока.

Однако при этом никто не сможет поручиться за качество распыления топлива. Поэтому через некоторое время «диагностом» выступает инспектор ГАИ, налагающий штраф за чрезмерную дымность выхлопа. Для некоторых автовладельцев «последним звоночком» перед неизбежным ремонтом становятся участившиеся визиты на АЗС.

«Лейка есть лейка», – говорят в таких случаях мотористы, имея в виду форсунку, неконтролируемо заливающую топливо в цилиндр.

Доступно для всех

Причинами нарушений в работе форсунки могут стать износ или засорение, коррозия, вызванная неотсепарированной водой и повышенным содержанием серы в топливе.

До недавнего времени некоторые авторитетные производители топливной аппаратуры (например, Bosch) держали тему ремонта форсунок закрытой. Вместо этого по всему миру был организован сбор изношенных форсунок, которые восстанавливались в промышленных условиях.

Их качество было высоким, однако стоили они намного дороже существующих ремкомплектов – хоть и неоригинальных, но почти не уступающих им по качеству.

Поскольку автомобилисты все же предпочитали ремонт с использованием этих комплектов, Bosch в конце концов «рассекретил» все данные по ремонту форсунок и запчастям для них и наладил соответствующий фирменный сервис.

Ищем неисправность

Проверить состояние приборов впрыска и определить причину неисправности помогает диагностическое оборудование, имеющееся в распоряжении дизелистов-профессионалов. Перед началом теста форсунку необходимо очистить (желательно в ультразвуковой ванне) и проверить, нет ли у нее механических повреждений. Например, кромки отверстия распылителя должны быть острыми.

Основной испытательный тестер представляет собой ручной плунжерный насос с присоединительным штуцером и манометром, измеряющим давление впрыска. Вместо солярки иногда применяют специальное масло.

На этом стенде проверяется подвижность иглы в распылителе – о том, что все в порядке, свидетельствует резкий дребезжащий звук во время распыления.

Бывает, однако, что неновая форсунка не дребезжит, но это не всегда признак ее непригодности.

Затем проверяют форму факела или факелов распыляемого топлива. При давлении на 20 бар меньшем давления открытия иглы контролируют способность уплотнений форсунки и ее распылителя сохранять герметичность. При этом на носике форсунки допускается появление в течение 10 секунд не более одной капли жидкости, причем капля не должна упасть.

С помощью этого прибора определяют и давление открытия форсунки. Отклонение от нормы и разброс показаний для всех форсунок одного двигателя производители оговаривают индивидуально.

Сложнее проверить этот параметр у двухпружинных форсунок – а такими форсунками сегодня оснащено около трети эксплуатируемых в Украине дизелей.

Перед впрыском основной дозы топлива при давлении 150 – 250 кг/см2 игла должна приподниматься на 0,03 – 0,05 мм, пропуская предварительную порцию горючего (давление 110 – 170 кг/см2). «Увидеть» момент открытия второй ступени могут только самые совершенные электронные тест-стенды (они уже есть в Украине).

Еще сложнее определить количество топлива, подаваемого в цилиндр из распылителя двухпружинных форсунок. Например, порция предварительного впрыска составляет всего 1,5 мм3. Насколько нам известно, в Украине приборов для подобных измерений нет.

Что менять, а что чинить

Нередко «забастовавшую» форсунку достаточно лишь прочистить, и она начинает исправно работать. Попавшая с топливом в распылитель соринка часто приводит к заклиниванию иглы или изменению формы факела впрыскиваемого топлива.

Хорошо, если последствия ограничатся только снижением экономичности и мощности, что не каждый водитель сразу же заметит. Мотористам-ремонтникам известны случаи, когда «неправильная» струя топлива из загрязненной форсунки буквально прожигала поршень.

Своевременно выявленные засоренные форсунки чистят в разобранном виде: вручную скребками и щеточками или на стенде с помощью ультразвука и специальной жидкости.

В большинстве случаев все проблемы при отказе гидромеханической форсунки (новая стоит 90 – 200 евро) решаются путем замены комплекта – распылителя с иглой (цена – 35 – 50 евро).

Дабы окончательно убедиться, что причина сбоев именно в распылителе, попавшую под подозрение деталь монтируют в специальный тестовый корпус.

Если параметры факела «хромают» – виноват испытываемый распылитель, в противном случае ищут другие причины неправильной работы.

Износу также подвергается промежуточная шайба, расположенная между пружиной и распылителем. Круговая выработка на ней провоцирует перекос и несвоевременное срабатывание, подъем иглы на недостаточную высоту. Такую шайбу можно заказать отдельно по каталогу (цена 6 – 12 евро).

Большая редкость – поломка пружины (4 – 7 евро), хотя со временем она может потерять жесткость и просесть. В таком случае ее усилие восстанавливают путем добавления регулировочных шайб.

На моторах с большим пробегом встречаются дефекты корпуса форсунки, вызванные коррозией или механическим износом (форсунка в сборе без распылителя стоит 55 – 73 евро). Случается, при неаккуратном монтаже отламывается какой-либо штуцер .

Естественно, в таком случае деталь или весь узел подлежат замене.

Проблемы сложных конструкций

Дополнительные хлопоты могут причинить форсунки, снабженные электрическими датчиками подъема иглы. Например, такие устанавливались на дизели Mercedes и VW прошлых поколений. Эти форсунки стоят от 250 до 400 евро за штуку, а предлагаемый для них ремкомплект включает только механическую часть.

Замена распылителя на такой форсунке имеет смысл, если это делается не более 2-3 раз. Последующими заменами можно устранить отклонения в параметрах распыления, но в целом это может не улучшить работу двигателя. Износившийся подвижный сердечник датчика все равно будет искажать его показания, давая неверную информацию в блок управления двигателем.

Не приносят успеха и попытки отключить неисправный датчик.

Опыт ремонта электромеханических форсунок дизелей с системой питания Common Rail (1 форсунка – 600 евро) и насос-форсунок (600 – 650 евро) в Украине совсем небольшой, поскольку автомобили с такими силовыми агрегатами появились у нас недавно, да и то в ограниченном количестве.

Износившихся форсунок этого типа на большинстве специализированных СТО пока не встречали, хотя известны случаи их отказов из-за применения некачественного топлива.

За рубежом уже существуют стенды для проверки электромеханических форсунок и даже выпускаются ремкомплекты, хотя не все производители признают эти детали ремонтопригодными.

Например, Bosch некоторые модели таких форсунок только лишь меняет на отреставрированные.

Дефектовка однопружинной форсунки

Основные факторы, снижающие ресурс форсунок

Вода наряду с серой – наиболее опасный враг топливной аппаратуры. Когда двигатель уже заглушен, влага в составе солярки остается в полостях форсунок, в том числе и в чувствительном к посторонним включениям распылителе. Если после этого автомобиль некоторое время не эксплуатируется, в местах скопления влаги начинает развиваться коррозия. Ржавчина вызывает образование раковин на поверхностях, портит уплотнительные шайбы, провоцирует течи. Кроме того, продукты коррозии вызывают заклинивание подвижных частей. Если игла успела приржаветь к седлу или направляющему каналу, при первом же запуске двигателя она сдвигается и разрушает распылитель.

Характеристики факела распыляемого дизтоплива

Топливо распыляется в виде факела, который состоит из трех частей. Сердцевину (1) формируют большие капли и струйки топлива, еще не распавшиеся на микрокапли. Средняя зона (2) содержит относительно крупные капли. Внешняя зона образована (3) из самых мелких распыленных капель. В целом в факеле содержатся от 500 тыс. до 20 млн. двигающихся микрокапель. Их размер – от нескольких микрон до нескольких сотен микрон. Диаметр большинства капель – от 10 до 30 микрон. В факеле находятся также пары топлива. Концентрация капель в различных участках факела и его геометрия зависят от характеристик топливной аппаратуры и влияют на качество смесеобразования. Эти параметры тщательно согласовывают с характеристиками камеры сгорания.

Игорь Широкун Фото Bosch и Юрия Нестерова

Редакция благодарит «Аверс-центр» и Bosch Service «Премьер-Центр» за помощь в подготовке материала

Ремонт и причины неисправности дизельных форсунок

Основное отличие дизельных двигателей от бензиновых заключается в том, что в них используется особая механика впрыска топлива. И в дизельных агрегатах подача топлива в камеру сгорания осуществляется благодаря форсункам.

За счет этого устройства осуществляется дозированная подача горючего с высокой температурой и давлением. В результате чего происходит воспламенение дизельного топлива. И соответственно в дизельных моторах форсунки испытывают очень высокую нагрузку, ведь этому механизму приходится постоянно работать в агрессивной среде.

И соответственно любые негативные факторы могут привести к быстрому износу и выходу из строя форсунок.

И после этого может потребоваться ремонт форсунок, с чем без проблем смогут справиться специалисты из сайта remontforsunok.com.ua. Далее мы рассмотрим ряд определенных неисправностей, которые могут возникать в форсунках.

Основные причины неисправности

Необходимость в ремонте дизельных форсунок может возникнуть в следующих случаях:

• Плохое качество дизельного топлива. В результате этого форсунки начинают забиваться, что приводить к нарушению дозировки в процессе подачи топлива в камеру сгорания;
• При наличии заводского брака в форсунках;
• В результате механических повреждений.

В большинстве случаев вышеперечисленные факторы могут привести к возникновению следующих поломок: изменение угла распыления топлива, дозировка подаваемой солярки, нарушение герметичности корпуса.

Признаки, по которым можно определить неисправность форсунок

Существует ряд признаков, по которым можно определить исправность форсунок:

• При езде на автомобиле на низких передачах и с небольшой частотой оборотов двигателя наблюдаются резкие рывки и толчки;
• Нестабильная работа мотора на холостых оборотах или же двигатель и вовсе глохнет;
• В процессе работы мотора выделяется большое количество выхлопных газов, которые характеризуются очень темным дымом;
• Снижение тяги двигателя;
• Если определенные цилиндры перестают работать.

Ремонт форсунок

Ремонт и обслуживание форсунок в дизельных двигателях следует поручать только профессионалам своего дела. Они смогут правильно отрегулировать эту деталь и при необходимости проведут восстановительные работы.

Для этой цели специалисты используют высокоточные стенды.

Конечно, определенные работы по обслуживанию и ремонту форсунок можно провести и в гаражных условиях, но в таком случае никто не даст гарантию, что вы еще больше не сможете усугубить ситуацию.

Помогла статья? Оцените её

Загрузка…

Причины неисправности топливных форсунок

 /  /  /

Причины неисправности топливных форсунок

Преждевременный выход форсунок из строя всегда становится полной неожиданностью для автовладельца. Даже если вы не собираетесь ремонтировать форсунки сами, хочется хотя бы приблизительно прикинуть стоимость сервисных услуг. Ведь иногда форсунки достаточно просто почистить, чтобы они снова начали работать нормально. В статье расскажем, об основных причинах неисправности топливных форсунок.

---

Основные причины неисправности топливных форсунок

Нагар на форсунках

Топливные добавки, которые не распыляются во впускной коллектор, могут оставлять осадок на топливных форсунках. Из-за того, что топливные форсунки очень горячие от трения, возникающего при быстром и повторяющемся движении, пленка из осадка на их поверхности постоянно горит и образует жесткую корку. Корка на топливных форсунках может привести к слабому и неравномерному распылению.

---

Забитые топливные форсунки

Топливные форсунки могут забиваться из накопления микроскопических посторонних частиц, например, ржавчины. Обычно это случается из-за долгого простоя автомобиля. Забитая форсунка не может нормально подавать топливо во впускной коллектор.

---

Топливная форсунка не открывается

Клапан в топливной форсунке может не открыться в результате неисправных обмоток или из-за коррозии самой форсунки. Обмотки могут перегреться или сломаться, а ржавчина может привести к прилипанию клапана. В любом из этих случаев клапан не открывается, и форсунка не может доставить топливо через его сопло.

---

Топливная форсунка не закрывается

Клапан в топливной форсунке также не может быть закрыт из-за неисправной пружины, накопления ржавчины или топливных присадок. Если клапан не может правильно закрываться, топливная форсунка начнет протекать.

---

Форсунка течет

Форсунка может начать течь, если другие части системы не работают должным образом, например, когда выходит из строя механизм, который охлаждает форсунку. Перегрев форсунки может привести к появлению деформации клапана и, как следствие, к утечке топлива.

Признаки «грязного» инжектора.

 Признаки «грязного» инжектора (форсунок), как часто их нужно чистить и на что это влияет?Если форсунки забиты, то холодный двигатель может запускаться не с первой попытки, особенно в зимнее время. В течение первых нескольких секунд после запуска слышны пропуски в работе одного / двух цилиндров – двигатель троит. Если резко нажать на педаль акселератора (педаль газа), проявляется «провал» перед набором оборотов; двигатель при этом может заглохнуть. После прогрева, на холостом ходу работа двигателя становиться нормальной, но во время езды, особенно при ускорении, проявляется ухудшение «приёмистости» двигателя.Загрязнение инжектора обычно связанно с отложением углеродистых отложений на внутренних поверхностях топливной системы. Интенсивность отложений в первую очередь связанна с химическим составом топлива и перепадами температуры. Форсунки могут загрязняться не только при больших пробегах машины, но и при длительных простоях автомобиля или при длительной эксплуатации автомобиля на газу.Форсунки рекомендуется чистить после 40…60 тыс. км пробега. Чем выше общий пробег автомобиля, тем меньше рекомендуемый пробег автомобиля между очистками.Загрязнение форсунок приводит к уменьшению их пропускной способности, но они редко «забиваются» одинаково. Во многих случаях наблюдается большой разброс производительности форсунок по цилиндрам. Как следствие, состав топливовоздушной смеси сжигаемой в цилиндрах двигателя, начинает существенно различаться. При этом, цвет отложений на изоляторах свечей зажигания становиться разным, несмотря на то, что марка свечей одинакова. Разный цвет отложений на изоляторах свечей зажиганиясо стороны камеры сгорания может служить дополнительнымпризнаком неравномерности впрыска топливаНа загрязнённость форсунок может указать тест на реакцию двигателя при повышении давления в топливной рейке, имеющей сливную магистраль. Для проведения этого теста, необходимо при работе двигателя на холостом ходу пережать на 1…2 секунды резиновый патрубок сливной магистрали. Если обороты двигателя в это время немного возросли, то это говорит о нехватке топлива, если остались прежними или немного снизились, то топлива достаточно (тест проводится при условии, что топливный насос исправен).Внимание! При проведении данного теста необходимо обязательно контролировать герметичность топливных соединений.

Ремонт форсунок дизельного двигателя своими руками: 3 причины и 6 признаков неисправности детали

В процессе эксплуатации дизельного двигателя постепенно снижается эффективность распыления топлива. На определённом этапе приходится ремонтировать или менять распылитель форсунки, а иногда и форсунку целиком. Всё это можно сделать самостоятельно, не прибегая к недешёвым услугам автосервиса.

Назначение и устройство распылителя форсунки

Одним из основных элементов любой топливной системы, в том числе и Common Rail (CR), является форсунка, основные функции которой:

• впрыск топлива;
• герметизация между системой впрыска и камерой сгорания;
• экономия расхода топлива.

Элемент форсунки, из которого впрыскивается топливо, называется распылителем. Его передний край находится в камере сгорания и постоянно подвергается механическим и температурным нагрузкам.

При прохождении топлива через форсунку происходит охлаждение распылителя, но в процессе длительной эксплуатации этого может быть недостаточно. Поэтому наконечник форсунки изготавливается из устойчивых к высоким температурам материалов.

В системе CR распылить встроен в форсунку — это увеличивает его срок службы.

Виды распылителей форсунок

В топливных насосах высокого давления (ТНВД) рядного многоплунжерного, распределительного и индивидуального типов распылители в форсунке закреплены резьбовым соединением. В результате форсунка представляет собой единое целое.

Для рядных многоплунжерных, индивидуальных и распределительных ТНВД используются форсунки с распылителями на резьбе

Топливные системы CR или насос-форсунки имеют встроенные (сборные) распылители. На двигатели c распределёнными камерами сгорания установлены штифтовые форсунки, а на двигатели с непосредственным впрыском — сопловые.

В системе Common Rail распылители встроены в форсунки

Принцип работы форсунки

В системе СR управление форсунками осуществляется через электронный блок управления (ЭБУ), с которого на форсунки поступают определённые сигналы. Этим СR отличается от механической системы, где форсунки открываются при достижении определённого давления.

Форсунки электрогидравлического типа также открываются при повышении давления топлива. Однако игла распылителя имеет ободок, который используется в качестве поршня. Подача топлива осуществляется под высоким давлением как под поршнем, так и над ним.

Поскольку давление одинаково, игла прижимается к посадочному месту, а распылитель находится в закрытом состоянии. Над иглой имеется пространство (канал), которое объединяется с магистралью слива.

В это пространство встроен клапан (пьезоэлектрический или электромагнитный), перекрывающий канал в процессе работы.

При подаче с ЭБУ сигнала происходит срабатывание форсунки. Клапан открывается, канал становится свободным, и топливо над иглой поступает в соответствующую магистраль.

В результате возникает разница давления, и топливо, которое находится под иглой, приподнимает пружинку, открывающую отверстие распылителя. В этот момент происходит впрыск.

В отсутствии сигнала с ЭБУ давление стабилизируется, а форсунка закрывается.

В исправном состоянии форсунка распыляет топливо в виде облака. Если же топливо подаётся струёй, то форсунка неисправна.

Видео: принцип работы форсунки

Замена распылителя форсунки

В процессе эксплуатации дизельного автомобиля могут возникать ситуации, когда заметно увеличивается расход топлива, снижается мощность двигателя вплоть до полной остановки. Часто причиной этого являются неисправные распылители. Ремонтные работы в этих случаях желательно провести в максимально короткие сроки.

Причиной снижения мощности двигателя и повышенного расхода топлива часто является неисправный распылитель форсунки

Симптомы неисправности распылителя форсунки

Необходимость замены распылителя можно определить по следующим признакам.

1. Топливо подаётся в избыточном объёме. Оно продолжает поступать в двигатель даже после завершения рабочего цикла. Появляются подтёки.
2. Двигатель работает неустойчиво, плохо запускается после длительной стоянки и плавают обороты на холостом ходу. Причиной этого является недостаток топлива в системе.
3. Из-за неполного сгорания топлива выхлоп становится чёрным и более плотным.

В результате снижается мощность двигателя. В этом случае требуется замена распылителей.

Необходимые инструменты

Обычно форсунки установлены в головке блока цилиндров на резьбе. Для их демонтажа не стоит пользоваться рожковыми ключами. Даже если получится таким способом форсунки снять, то установить обратно не удастся — выполнить затяжку ключом с требуемым усилием невозможно.

Основная часть корпуса форсунок представляет собой шестигранник. Для их снятия можно использовать стандартные торцевые головки на 24 и 27 и вороток. Они должны быть удлинёнными. Кроме этого, потребуется ёмкость с топливом для промывки форсунок.

Видео: демонтаж и ремонт форсунок

Порядок действий при замене форсунки

После снятия форсунок из форсуночных каналов удаляют шайбы и загрязнения. Шайбы вытаскиваются с помощью самостоятельно изготовленных крючков. После очистки каналов следует обязательно прокрутить стартер в течение 10 секунд. Это обеспечит полную очистку каналов от мусора. Кроме этого, рекомендуется проверить работоспособность свечей накаливания и систему управления.

После снятия форсунок проверяется их работоспособность по следующим критериям:

• при подаче топлива под определённым давлением форсунка должна открываться;
• до открытия форсунок топливо из распылителя вытекать не должно;
• распыление должно быть равномерным;
• при прекращении подачи топлива давление внутри форсунки в течение некоторого времени должно оставаться неизменным.

При разборке форсунки удобно использовать тиски, но прилагать излишние усилия не стоит

Если распылители неисправны, на форсунки следует надеть защитные колпачки и подготовить место для работы. Поверхность должна быть чистой и ровной. Потребуются:

• тиски;
• ёмкость с чистым топливом;
• накидные ключи.

Форсунки японских авто, имеющие обратку через рампу, в тисках зажимать не стоит, поскольку деталь может быть повреждена. В тиски закрепляют ключ и уже в него помещают форсунку.

Форсунки немецких двигателей можно зажимать в тисках. При этом не рекомендуется использовать рожковые ключи — только торцевые ключи и удлинённые головки.

Порядок замены распылителя следующий.

1. Ослабляется и откручивается накидная гайка. Иногда она снимается вместе с распылителем. В этом случае её выбивают любой подходящей наставкой, очищают от загрязнений и промывают.
2. Снимается и промывается в ёмкости с топливом промежуточный корпус.
3. С корпуса форсунки сливается оставшееся топливо.
4. Извлекается из упаковки и промывается новый распылитель.
5. Промежуточный корпус вынимают из ёмкости таким образом, чтобы вместе с топливом удалялись частицы загрязнений.
6. Форсунка собирается, затягивается гайка.
7. На стенде проверяется работоспособность форсунки.
8. Перед установкой форсунки посадочное место смазывается графитной смазкой. Затягивание производится с усилием 6–7 кг-м. Закручивать форсунку в канал следует руками — она должна идти легко.

Процесс сборки не представляет каких-либо сложностей, если при разборке трубки и штуцера были помечены. Трубки высокого давления перед установкой промывают топливом как снаружи, так и изнутри. После присоединения на трубки устанавливаются зажимы, предотвращающие их вибрацию и преждевременную поломку. Затем из системы удаляется воздух, и запускается двигатель.

Видео: замена форсунки своими руками

Ремонт распылителя форсунки

Так как покупка и установка новой форсунки сопряжена с довольно серьёзными финансовыми расходами, часто заменяют лишь распылитель. Он состоит из корпуса и расположенной внутри иглы. В процессе эксплуатации посадочные поверхности деформируются, и распылитель начинает работать некорректно.

Ремонт распылителя возможен в следующих случаях:

1. Залипание иглы в корпусе по причине загрязнения, деформации, задиров или выкрашивания рабочих поверхностей.
2. Загрязнение сопла распылителя.

Порядок действий при ремонте распылителя

Отремонтировать распылитель можно несколькими способами. Одним из них является ультразвуковая чистка, к которой прибегают для снятия нагара с внутренних поверхностей. Однако при сильной закоксованности распылителя полное удаление нагара этим способом невозможно. Более того, ультразвук не может восстановить механически изношенные поверхности.

Один из вариантов ремонта распылителя — ультразвуковая чистка

Другой вариант ремонта распылителей — притирка с помощью полировочных паст разной степени зернистости. Недостатком этого способа является возможное нарушение геометрии взаимного расположения деталей. В результате может происходить утечка топлива в форсунку из распылителя. Притирка не поможет и в случае сильной механической деформации поверхностей.

Элементы форсунки располагаются в строго определённойпоследовательности

Притирка осуществляется следующим образом.

1. Форсунка зажимается в тисках. Отворачивается гайка, фиксирующая распылитель.
2. Игла промывается в ёмкости с топливом, протирается чистой ветошью и продувается сжатым воздухом.
3. Для притирки иглы используют пасту с содержанием абразива и чугунный притир для окончательной обработки. Игла пропускается по притиру для удаления рисок. При этом следует избегать появления новых повреждений.
4. С помощью никелирования восстанавливается рабочий объем иглы.
5. Механически обрабатывается корпус распылителя. Он должен приобрести гладкий и блестящий вид.
6. Иглу вставляют в корпус. Зазор между иглой и корпусом не должен превышать 1–2 мкм. В противном случае никелирование следует повторить.

Таким образом, ремонт распылителя заключается в очистке от нагара, шлифовке и наращивании объёма. Процесс этот достаточно трудоёмок. Если заменить распылитель форсунки сможет практически каждый автовладелец, то для самостоятельного ремонта потребуется специальное оборудование.

Видео: ремонт распылителя дизельной форсунки

Притирка распылителя

Во избежание ошибок процесс притирки распылителей следует рассмотреть более подробно. Для притирки потребуется:

• паста ГОИ;
• густое автомобильное масло;
• дрель.

Паста ГОИ измельчается в порошок и разводится с маслом в пропорции 1 к 2. Затем состав наносится в корпус распылителя, игла зажимается в дрель, и на самых низких оборотах производится притирка к корпусу. При этом необходимо постукивать иглой о корпус в течение минуты. Затем детали промывают в чистом топливе и продувают компрессором. После этого проводится притирка только маслом.

Все элементы, в том числе и сама форсунка, промываются в керосине, продуваются и собираются.

Посадочное место для иглы в корпусе распылителя восстанавливается методом притирки с помощью специальных паст

Как продлить срок службы распылителя

Для увеличения срока службы распылителя рекомендуется придерживаться ряда простых, но важных правил:

• заправляйтесь только качественным топливом на проверенных АЗС;
• своевременно меняйте топливный фильтр;
• используйте присадки для топлива, очищающие топливную систему от воды и примесей;
• при появлении проблем в работе двигателя незамедлительно проведите диагностику на СТО.

Эти простые рекомендации позволят избежать серьёзных расходов при внеплановой замене форсунок.

Алгоритм замены форсунок на дизельном двигателе достаточно прост. Сделать это может даже неискушённый автолюбитель. Ремонт распылителя более сложен и трудоёмок.

Однако при наличии желания и необходимых инструментов его тоже можно осуществить своими руками.

Заправляйтесь качественным топливом, своевременно меняйте топливные фильтры, и проблемы с форсунками будут возникать гораздо реже. Удачи на дорогах!

Источник: https://autozam.ru/remont-i-obsluzhivanie/zamena-raspyiliteley-dizelnyih-forsunok.html

Ремонт форсунок своими руками и диагностика неисправностей

Ищем двух авторов для нашего сайта, которые ОЧЕНЬ хорошо разбираются в устройстве современных автомобилей.Обращаться на почту [email protected].

Долгое время карбюраторный двигатель был самым распространённым силовым агрегатом устанавливаемым на легковые автомобили.

Естественный способ доставки рабочей смеси в камеру сгорания позволял не только выпускать относительно недорогие модели двигателей, но и восстанавливать систему питания автомобиля в условиях гаража.

Современные производители двигателей отказываются от такой конструкции и применяют принудительный впрыск топлива.

Усложнение конструкции повлекло за собой не только увеличение стоимости таких агрегатов, но и значительно усложнило ремонт двигателя. Особенно непростой задачей для автомобилистов стала регулировка и ремонт форсунок.

Основные признаки неисправности, при которых можно подозревать, что причиной нестабильной работы являются форсунки двигателя, будут описаны далее.

Признаки неисправности

Форсунки могут быть неисправны не только на бензиновом инжекторном двигателе, но и на дизельных агрегатах. Основные симптомы неработоспособности этих деталей идентичны, поэтому вне зависимости от вида топлива, на котором работает двигатель, на неисправность этой детали могут указывать следующие признаки:

• Повышенный расход топлива;
• Нестабильная работа двигателя в режиме «холостого хода»;
• Затруднённый пуск, напоминающий «перелив» карбюраторного двигателя;
• Рывки при равномерном движении, и провалы при резком ускорении.

Это основные признаки неисправности, но проверка форсунок должна производиться только после того, как будут полностью исключены другие возможные причины таких проявлений. Двигатель может работать нестабильно при неисправности бензонасоса, когда текут шланги  или происходит забивание просвета патрубка различными отложениями.

Засорившийся топливный фильтр также может негативно повлиять на приёмистость двигателя. Причиной рывков на бензиновом двигателе может также стать неисправная система зажигания. Все вышеперечисленные варианты поломок двигателя должны быть полностью исключены, прежде чем приступать к полноценной диагностике форсунок двигателя.

 Диагностика форсунок

Диагностика форсунок зависит от типа этой детали. В настоящее время в инжекторных и дизельных двигателях используется два вида форсунок — электромагнитные и механические.

• Электромагнитные — управление впрыском происходит за счёт электрического импульса, исходящего от блока управления;
• Механические — приводятся в движение от коленвала двигателя с помощью передаточного механизма.

Многих начинающих автолюбителей интересует вопрос: «Как проверить форсунки, не снимая с двигателя?»

Существует способ определения неисправности этой детали по звуку, который обнаруживается в цилиндре, где неисправная форсунка не может обеспечить нормальное распыление топлива.

При наличии даже небольшого опыта, можно довольно точно определить стук форсунки. Если происходит перелив топлива по причине неполного прикрытия игольчатого клапана, то в этом случае также возможна детонация и повышенная шумность двигателя. Также может наблюдаться в таком цилиндре приглушённый высокочастотный шум.

Неисправности форсунок электронного типа можно определить мультиметром, стрелочный тестер форсунок также сгодится для выполнения этой операции. Диагностика с применением электроизмерительного прибора осуществляется в такой последовательности:

1. В документации к автомобилю или к установленным форсункам необходимо найти значение сопротивления этой детали;
2. Отключить зажигание и снять минусовую клемму аккумулятора;
3. С помощью тонкой отвёртки следует отсоединить электрический разъём форсунки;
4. Мультиметр или тестер переводится в режим измерения сопротивления, и осуществляется замер данного параметра между контактами.

Если показатели сопротивления существенно отличаются от указанных в документации, то форсунка должна быть снята с двигателя и её необходимо отрегулировать либо заменить.

Как снять форсунки

Процесс демонтажа форсунок с инжекторного двигателя не займёт много времени, но для осуществления этой операции необходимо определить местонахождение этих деталей на двигателе, а также подготовить инструменты для работы.

Для снятия форсунок потребуется приготовить:

• Набор отвёрток;
• Набор ключей;
• Плоскогубцы;
• Ветошь.

Как правило, форсунки на инжекторном двигателе располагаются на специальной топливной рейке, поэтому обнаружить их не составит большого труда. Для обеспечения доступа к этим деталям необходимо снять воздушный фильтр и различные патрубки, которые могут существенно затруднять процесс снятия.

При осуществлении демонтажных работ следует также соблюдать осторожность. Подведённое к форсункам топливо находится под большим давлением, которое следует обязательно уменьшить.

Для этой цели в конструкции инжекторного двигателя имеется предохранительный клапан, нажав на который, можно снизить давление топлива до безопасного значения.

Затем необходимо отсоединить провода от каждой форсунки двигателя. Данные провода соединяют блок управления с контактами форсунки.

Клеммы форсунок имеют надёжные пружинные фиксаторы, которые отгибаются тонкой отвёрткой, после чего управляющий провод легко снимается.

Далее следует открутить 2 болта, которые фиксируют топливную рейку на двигателе и с помощью монтировки аккуратно отделить топливную рейку от впускного коллектора. Когда форсунки будут демонтированы вместе с топливной рейкой, следует тщательно осмотреть их.

При отсутствии уплотнительных колец их необходимо аккуратно извлечь из коллектора и установить обратно на форсунки, иначе работоспособность данного узла будет утрачена. На этом процесс снятия форсунок с инжекторного двигателя можно считать завершённым.

Снятие форсунок дизельного двигателя

Процесс демонтажа форсунки дизельного двигателя может существенно отличаться от процесса описанного выше. Основная сложность данной операции заключается в более жёстких температурных условиях работы дизельного двигателя, от воздействия которых может произойти прикипание форсунки к головке блока цилиндров.

Чтобы не допустить срыв резьбы необходимо применять специальные съёмники, которые позволят избежать многих неприятностей. Неквалифицированные действия могут привести к повреждению головки цилиндра, ремонт которой обойдётся в очень серьёзную сумму.

Повреждение самой форсунки также нежелателен, данный элемент двигателя является дорогостоящим, поэтому замена форсунки также приведёт к лишним финансовым расходам.

Как проверить форсунку

Неисправности форсунок не многочисленны, но любая из поломок может привести к нестабильной работе цилиндра, в который установлена данная деталь. После снятия форсунки необходимо тщательно проверить, и при необходимости очистить или заменить деталь, которая не отвечает условиям бесперебойной доставки топлива в цилиндры.

Коррекция форсунок инжекторного двигателя заключается, прежде всего, в устранении смолистых отложений в области распыления топлива. Диагностика и ремонт деталей установленных на дизельный двигатель, осуществляется аналогичным способом. Форсунка цилиндра дизельного двигателя имеет конструкцию, которая позволяет осуществить замену только распылителя.

Если форсунка не загрязнена, но в данном цилиндре отсутствует сгорание топлива, то возможно произошло перегорание обмотки форсунки. Обрыв форсунки является довольно редкой неисправностью, но при отсутствии иных повреждений, необходимо замерить сопротивление между контактами этой детали с помощью мультиметра.

Если сопротивление полностью отсутствует, то неисправная деталь подлежит обязательной замене.

Снятые форсунки можно проверить непосредственно на топливной рампе. Для этого следует подключить блок управления посредством подсоединения проводов в той последовательности, в которой они были подключены к работающему автомобилю. Топливную рейку необходимо закрепить таким образом, чтобы можно было разместить ёмкости одинакового объёма непосредственно под ними.

Идеально для этой цели подходят пластиковые стаканчики, которые размещают под распылителем каждой форсунки.

Затем необходимо включить зажигание и запустить стартер двигателя на 7 — 10 секунд. При выполнении диагностики следует обращать внимание на качество распыления топлива истекающего из форсунки.

Если топливо течёт из форсунки прямолинейной струёй, то данную форсунку требуется заменить или почистить от образованного на её распылителе нагара. Также следует обратить внимание на количество топлива в ёмкостях, которые были размещены под форсунками.

Если при выполнении диагностики, в какой-либо ёмкости будет полностью отсутствовать топливо, то возможно нет питания на форсунки. Данная проблема может быть вызвана отсутствием контакта между кабелем и клеммой, а также банальным обрывом электропроводки.

Если проводка цела, и между проводом и клеммой обмотки форсунки имеется хороший контакт, то неисправным может быть блок управления системы питания автомобиля. Если неисправен электронный блок управления, то для продолжения диагностических мероприятий, его необходимо заменить на заведомо исправную деталь.

Проверка форсунок своими руками данным способом, позволяет довольно точно определить неисправные детали системы питания автомобиля.

При выполнении такой диагностики следует помнить о большой нагрузке на аккумуляторную батарею при включении стартера, а также о вредности вращения коленвала без достаточного поступления масла в магистраль двигателя, поэтому желательно осуществить диагностику в один приём. Когда проблемная форсунка будет обнаружена можно приступать к её ремонту.

Ремонт форсунок

Ремонтировать форсунки и регулировать их совсем несложно. Большая часть проблем, которые возникают с работоспособностью форсунок решается с помощью их чистки от нагара и маслянистых отложений.

Восстановление форсунок осуществляется в такой последовательности:

• С автомобиля снимается аккумулятор и из имеющихся в наличии ненужных проводов и деталей делается регулируемый переходник с переключателем для автономного управления форсунками;
• Приобретается любой спрей для очистки карбюратора, и делается переходник из топливного шланга от патрубка баллончика к входу форсунки.

Для очистки внутренней ёмкости форсунки подаётся электричество, через  регулировочный переключатель от аккумулятора на клеммы форсунок для открытия игольчатого клапана. Одновременно с открытием форсунки осуществляется нажатие на кнопку баллончика с очистительной жидкостью.

  Настройка форсунок таким образом позволяет сэкономить немалое количество денег, а также получить бесценный опыт ремонта инжекторного двигателя. Во время процедуры очистки форсунки необходимо обратить внимание на то, как распыляющее устройство пропускало топливо.

Если топливо вырывалось из форсунки прямой струёй, то потребуется разборка и ремонт данной детали. Как разобрать форсунку для ремонта будет описано далее.

Разборка форсунки

В большинстве случаев, ремонт форсунок можно осуществить путём замены фильтра, который установлен в верхней части форсунки, где происходит её соединение с топливным шлангом. Для извлечения фильтра, в качестве основного инструмента, применяют саморез, который вкручивают на 2 — 3 оборота в сетчатый фильтр и вынимают его из корпуса форсунки.

Затем на место снятого фильтра производится установка нового сетчатого фильтра и уплотнительного кольца. Таким образом удастся обеспечить стабильное наполнение форсунки чистым топливом, что положительно отразится на работе инжекторного двигателя.

Регулировка форсунок в домашних условиях задача вполне осуществимая, при наличии минимального опыта обращения с инструментами. Для домашних мастеров, кто хотя бы раз разбирал  карбюратор, и устранял перелив двигателя, не составит большого труда осуществить очистку форсунок.

Восстановленные форсунки способны прослужить в течение долгого времени, и если все действия по очистке и ремонту были произведены по правилам, то эксплуатация автомобиля будет осуществляться без серьёзных отклонений в системе подачи топлива.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Источник: https://SwapMotor.ru/ustrojstvo-dvigatelya/remont-forsunok.html

Стук форсунок в дизельном двигателе: причины и пути решения

Дизельные двигатели почти всегда работают шумнее своих аналогичных бензиновых собратьев. Звон детонации, дребезжащий звук, испускаемый из работающего двигателя – все это характерно для работы дизеля.

Этот шум вызван сжатием воздуха в цилиндрах и воспламенения топлива, когда оно вводится в цилиндр. При этом тарахтение было бы таким же и у бензинового двигателя при такой его неисправности как раннее зажигание.

Время впрыска топлива в дизельный двигатель имеет решающее значение для предотвращения поломки некоторых его деталей.

Все дело в том, что дизельный двигатель работает по-другому, чем его бензиновый аналог.

В бензиновом двигателе топливо смешивается с воздухом, а затем сжимается до того, как электрическая искра зажигает эту смесь. В дизельном двигателе сжимается только воздух.

Затем топливо впрыскивается в цилиндр со сжатым воздухом, и тепло из сжатого воздуха поджигает топливо без помощи электрического зажигания.

Тарахтящий звук работающего дизельного двигателя – это звук процесса впрыска топлива.

Ввод холодной солярки в чрезвычайно горячий сжатый воздух приводит к тому, что топливо уже воспламеняется, когда поршень еще только поднимается к верхней мертвой точке в цилиндре, в результате чего происходит детонация и последующий дребезжащий звук, который и характеризуется как тарахтение. Степень сжатия, как правило, влияет на интенсивность тарахтения дизельного двигателя — чем выше степень сжатия в цилиндре, тем громче он работает.

В то время как бензиновые двигатели, как правило, работают в диапазонах степени сжатия от 8:1 до 10:1, типичный дизельный двигатель работает на уровнях от 14:1 до 25:1 степени сжатия.

Такая более высокая степень сжатия позволяет дизельному двигателю работать более эффективно, чем его бензиновому кузену.

Таким образом, дизельный двигатель тарахтит, потому что это является побочным продуктом повышенной степени сжатия, а, если быть более точными, то процесса впрыска топлива.

К слову, дизельный двигатель имеет конструктивное свойство плохо заводиться в холодную погоду из-за отсутствия системы электронного зажигания. Многие производители в борьбе с этим оснащают дизельные двигатели свечами накаливания для облегчения запуска двигателя в холодных климатических условиях.

Свечи накаливания используют аккумулятор машины для нагрева проволочной катушки в камерах сгорания. Это приводит к более заметной детонации в двигателе, пока тот не достигнет рабочей температуры. Поэтому непрогретый дизель может тарахтеть еще громче. Стук этот снижается по мере прогрева дизеля.

Некоторые производители даже создают специальные опоры двигателя, которые помогают заглушить тарахтение дизеля, чтобы этот звук был меньше слышен в салоне автомобиля.

Шумы дизельного двигателя, свидетельствующие о его неисправности

Каждый любитель знает звук двигателя своего авто. Как правило, он тихий и размеренный, без примеси посторонних шумов.

Однако появление посторонних звуков, и особенно, стука, дает повод беспокоиться многих владельцев автотранспортных средств. Причины стука могут быть самыми разнообразными.

Одни свидетельствуют о необходимости проведения планового техобслуживания, другие сигнализируют о серьезных неисправностях и необходимости срочного ремонта дизельного двигателя.

Среди всевозможных неполадок в работе мотора, стук при работе дизеля – наиболее распространенное явление. При этом важно отличать шумы мотора от звука ходовой части.

Определить заочно причину стука без проведения диагностики двигателя невозможно, поскольку многие элементы системы могут издавать подобные шумы. Стучать может как недостаточно затянутая деталь, так и вышедший из строя элемент мотора.

В любом из случаев, откладывать визит в автосервис не стоит.

Характеристики стука

Посторонние звуки, производимые в силовой установке, разделяются по четырем основными критериями:

• Сила;
• Звучание;
• Цикличность;
• Причина и следствие шума.

По силе стук может быть едва уловимым, средним и громким. При слабом стуке можно продолжать эксплуатировать автомобиль, однако заехать в автосервис для диагностики все же стоит. Если постукивание имеет среднюю интенсивность, то следует в короткий срок поставить машину для проведения диагностических работ и планового обслуживания.

При появлении громких отчетливых стуков внутри двигателя, следует срочно прекратить эксплуатацию автомобиля, поскольку все признаки указывают на существенные проблемы в работе мотора. Доставлять такой автомобиль в автосервис лучше всего на эвакуаторе или буксире.

Как и сила, звучание стука может быть различным: звонким (металлическим) и глухим. Звонкий стук свидетельствует о соприкосновении двух твердых элементов без масляной прослойки, а глухой – об ударе деталей, одна из которых мягкая, и при этом присутствует масляная прослойка.

Характеристика цикличности удара позволяет определить степень необходимости в срочном ремонте. Так, спонтанный или стук, возникающий без системы, может быть началом неполадок с мотором, а может быть причиной навесного оборудования (например, незакрепленного генератора). Если же стук носит регулярный характер, то следует немедленно обратиться к услугам специалистов.

Причины стука дизельного двигателя

Стук сам по себе – следствие удара одного элемента о другой. Самые распространенные причины стука дизеля следующие:

Стуки распределительного вала

Отличительной чертой неполадок распределительного вала является глуховатый стук дизеля на холодную. После прогрева двигателя на подшипники поступает масло и стук уходит.

В таком случае можно говорить о существенном износе валовых подшипников. Он вызван наличием в моторном масле всевозможных примесей, которые в ходе работы приводят к появлению царапин на валу.

Если эту проблему не устранить, то в дальнейшем стук будет распространяться и на прогретый мотор.

Стуки коленчатого вала

Стук коленвала возникает по причине износа шеек или вкладышей и увеличения расстояния в подшипниках. Это приводит к снижению качества работы моторного масла и недостатку смазочной жидкости на подшипниках, а также попаданию воды или антифриза в масле и деформации шеек коленчатого вала.

Неисправность форсунки, заклинивание иглы в распылителе, а также неисправность топливного насоса высокого давления (ТНВД)

Постукивание плунжера (поршня цилиндрической формы с длиной, превышающей его диаметр) ТНВД вызвано низким качеством дизельного топлива, при этом возможен стук дизеля на холостых оборотах и при их добавлении. Кроме того, шумы топливного насоса могут появляться совершенно неожиданно, во время движения.

Сбой фаз распределения

Как правило, такая «клиническая картина» проявляется тогда, когда длина поршня недостаточная для того, чтобы достать до клапанов. Это вызывает сбои в работе, и, как следствие, — характерный стук.

Стук дизельных форсунок

«Фирменным» источником стука дизельного двигателя могут быть форсунки. Дизельная форсунка представляет собой один из главных элементов системы питания дизельного двигателя. Форсунка (инжектор) обеспечивает прямую подачу солярки в камеру сгорания дизеля, а также дозирование подаваемого топлива с высокой частотой (более 2 тыс.

импульсов в минуту). Инжектор осуществляет эффективный распыл горючего в пространстве над поршнем. Топливо в результате такого распыла получает форму факела. Форсунки отличных друг от друга систем топливоподачи имеют конструктивные особенности, различаются по способу управления.

Инжекторы делят на две группы: механические и электромеханические.

Стук дизельной форсунки обычно хорошо различим: он похож на стрекот или цокание, исходящее из верхней части двигателя.

Стук раздается буквально из-под декоративной (шумозащитной) крышки двигателя, если она присутствует. Также распознать цокание форсунки можно, схватившись за ее топливопровод.

После прикосновения к топливопроводу будет ощущаться вибрирующий стук, «приходящий» со стороны двигателя.

Как выявить стучащую форсунку

Чтобы проверить какие именно форсунки стучат, надо сделать следующее.

Поочередно начиная с первого цилиндра надо топливную трубку идущую к форсунке отвернуть и ввернуть вместо форсунки заглушку (если дизель Common Rail) или если имеется запасную форсунку и опустить ее в пластмассовую бутылку.

Затем заводим дизель: он будет работать на оставшихся цилиндрах с лишними вибрациями. И если стук от форсунки пропал, значит удалось найти стучащую форсунку. Таким же образом можно проверять даже пару форсунок сразу, так как дизель сможет завестись даже на двух цилиндрах.

Причины стука дизельных форсунок

Форсунка может стучать в случае увеличенной порции топлива, подаваемой в цилиндр по причине разрегулированной топливной аппаратуры, происходит характерный стук при работе двигателя.

В этом случае, поочередно откручивая или ослабляя штуцеры с форсунок определяем, в каком цилиндре происходит жесткое сгорание.

Если при медленном откручивании, когда часть топлива просачивается через штуцер, а остальная часть попадает через форсунку в цилиндр, работа и стук нормализуется, можно смело говорить  об излишней порции топлива. Такой метод работает в отношении старых дизельных двигателях.

Износ распылителей

Распылители форсунок имеют пятый класс точности изготовления. Настолько точная деталь полностью исключает попадание грязи и воды. Смазывается распылитель дизельным топливом.

Повреждение рабочей кромки распылителя значительно ухудшает качество распыла топлива и искажает направление впрыска. Вопреки общепринятому мнению повреждённые некачественным ДТ форсунки нельзя промыть или почистить.

Устранить неисправность возможно только путём замены распылителя. Стук является одним из симптомов износа распылителя форсунки.

Стук форсунки – это ранний и очень верный признак сигнализирующий о необходимости замены распылителей. Иногда ненадолго помогает регулировка давления впрыска (в процессе работы и износа распылителя давление естественным образом понижается).

Причина происходящего в следующем: у изношенных распылителей уплотнительный поясок иглы существенно больше чем у нового, а следовательно при одном и том же усилии пружины удельное давление на уплотнительный поясок меньше и распылитель не уплотняется, т.е.

малейшего нарушения (будь то воздух или лаковое отложение) достаточно чтобы он перестал распылять топливо. Мотор на это реагирует стуком. Только не надо думать, что уменьшившееся удельное давление можно скомпенсировать более тугой подтяжкой пружины.

Это будет уже вмешательство в условия работы ТНВД и в рабочий процесс двигателя и тут легко дров наломать.

Иногда помогает хорошая промывка иглы и полости распылителей от лаковых отложений, но, во-первых, это надо делать, имея некоторую подготовку, а во-вторых учесть, что распылители сейчас не так уж дорого стоят и замена их тоже не ужасная операция. А также то, что езда на льющих распылителях однозначно приводит к растрескиванию или прогоранию головки блока, а в некоторых моторах и поршней, то есть смысл подойти к этой проблеме внимательно.

Форсунки дизельные электрические и многие другие для своего авто вы сможете подобрать на нашем сайте

Источник: https://autostrong-m.by/post/stuk-forsunok-v-dizelnom-dvigatele-prichini-i-puti-resheniya

Ремонт форсунок дизельных двигателей и виды их неисправностей

Дизельный двигатель, несмотря на всю свою мощь и максимальную надежность все-таки не вечен, особенно если условия эксплуатации – печально известная русская дорога.

При достижении определенного пробега водитель гарантированно столкнется с тем, что топлива стало уходить на много больше чем прежде.

Эта неисправность характерна для дизелей и причина, скорее всего, в неисправности топливных форсунок, через которые в блок цилиндров поступает топливо. Вероятнее всего, понадобится прочистка или ремонт устройства.

Дизельные форсунки

Причины неисправности

Есть несколько основных причин того, что топливо начинает некорректно поступать в форсунки и требуется их ремонт:

• Износ или сильное загрязнение топливных форсунок (для более точных сведений необходим стенд регулировки).
• Использование дизельного топлива, в котором очень много серы или же если топливо разбавлено водой, что приводит в итоге к коррозийным изменениям в устройстве.

Диагностика

Профессионально и с большой точностью произвести диагностику форсунок можно только на хорошей станции техобслуживания. При самостоятельной диагностике возможны ошибки. К примеру, неисправность форсунок можно перепутать с другими недугами, которые может вызвать у автомобиля русская дорога.

Технологически сам процесс совсем несложен. Главное, наличие съемника для дизельных форсунок 34. Сначала форсунку очищают, при подозрении на неисправность это делается с помощью ультразвука. Это необходимо, чтобы визуально оценить состояние детали и при возможности выявить причину неисправности.

Если визуальных неисправностей нет, для дальнейшей диагностики понадобится стенд регулировки. Так, форсунки проверяют на герметичность под давление.

Давление постепенно от максимального снижается до уровня 20 бар, в течение 10 секунд на форсунке, возможно, появление только одной капли жидкости, если больше, значит, регулировка все-таки нарушена. Кстати, стенд регулировки позволяет измерить и давление, при котором форсунка открывается.

Правда, метод подходит только для форсунок с одной пружиной. Если пружины две измерение, возможно, только с помощью современных электронных диагностических устройств.

Неисправности дизельных форсунок

Бывает, на основе этих исследований выясняется, что производить ремонт форсунки нет необходимости. Зачастую устройство можно просто прочистить и оно снова станет работать корректно. Для очистки форсунку, через которую поступает топливо, разбирают и очищают от мусора и загрязнений с помощью струи воздуха, в редких случаях ультразвуком.

Виды неисправностей

Если вышеописанные методы не помогают, вероятнее всего, механизму потребуется ремонт. Речь идет, скорее всего, о следующих неисправностях:

• Износ промежуточной шайбы – той, что между распылителем и пружиной. Скорее всего, она перекосилась и это привело к тому, что игла поднимается недостаточно высоко и срабатывает несвоевременно, в результате чего топливо поступает нестабильно.
• Выход из строя пружины. Бывает очень редко. Причина, скорее всего, утрата жесткости. Можно просто добавить в устройство несколько шайб, и таким образом, компенсировать высоту пружины.
• Повреждение корпуса самой форсунки. Помогает только замена.

Профилактика неисправностей

Любой опытный водитель понимает, что самое главное – это вовремя заметить надвигающуюся неисправность, а то и вовсе с помощью профилактики оградить себя от большинства из них. В случае с форсунками это тоже возможно. На сегодняшний день дураки, а также русская дорога не все беды, которые подстерегают водителей.

Очень часто двигатель можно загубить залив в бак некачественный бензин – сомнительного топлива сейчас более чем достаточно.

Единственный выход заправляться только на надежных, проверенных заправках, а использовать именно то топливо, которое рекомендует изготовитель автомобиля.

Вам понравилась статья? Она была полезной?

Источник: https://autodont.ru/system-of-injection/nozzle/dizelnye-forsunki

Основные неисправности форсунок в дизельном двигателе

Система впрыска топлива в современных дизельных двигателях достаточно точна, но очень хрупкая, отчего и происходит преждевременный выхода из стоя. Каковы признаки неисправности топливных форсунок и что можно предпринять, чтобы ремонт вышел не слишком дорого?

Форсунки ломаются? Вероятные причины

Ответ на этот вопрос очень прост — не выдерживают условий работы, в которых эксплуатируются. Форсунки прошли столь длительную эволюцию и даже революцию, что просто доходят уже до грани своих возможностей.

Если взглянуть в прошлое, в середине 90-х годов, в устанавливаемых на дизельных двигателях форсунках, давление впрыска было на уровне 1350 бар. Сегодня нормой является давление в 2000 бар и более.

Конструкция самих форсунок тоже изменилась, но все-равно не спасает их от поломки.

Почему так выросло давление впрыска? От современных дизельных двигателей мы требуем сегодня высокую производительность. Двигатели должны быть динамичными, сохраняя при этом разумный объем.

А еще потреблять мало топлива.

Нормой считается выпуск силового агрегата объемом 2 литра, который обладает мощностью в 150 лошадиных сил и имеет крутящий момент более 300 Нм и конечно не потребляет больше 7 литров дизельного топлива на 100 км.

Отличительные признаки неисправности форсунок

Принцип действия форсунок всем ясен. Они отвечают за дозировку и подачу топлива. Управляет форсунками компьютер, который знает какую дозу топлива они должны впрыскивать в двигатель. Все зависит от стиля вождения.

Данная система прекрасно работает, обеспечивая отличные характеристики. Проблема появляется, когда система теряет свою безупречность. Наиболее распространенная причина отказа форсунок, низкое качество топлива.

При несоблюдении периодичности замены топливного фильтра, заправке топливом сомнительного происхождения, без сомнений можно ожидать неприятностей.

Форсунки очень чувствительны к качеству дизельного топлива. Со временем они начинают загрязняться, пока полностью не засорятся. Удаление отложений от некачественного топлива невозможно без механической очистки.

Неисправности форсунок возникают, как правило, при больших пробегах, чаще всего далеко за 150 000 км. Конечно это не является правилом.

Зачастую автомобили на оригинальных форсунках преодолевают отметку 300 000 км, при условии своевременного обслуживания и заправка хорошим топливом.

Водитель должен довольно быстро заметить, что форсунки начинают работать не правильно. Первый признак — езда становится более приятной. Это парадокс, но неисправные форсунки могут значительно переливать топливо (электроника не правильно определяет дозировку), что придает автомобилю повышенную резвость.

Но это длится не долго и вскоре этот процесс принимает обратный эффект. При неисправности форсунок сильно увеличивается дымность автомобиля, особенно при резком нажатии на газ. Заметно увеличивается уровень моторного масла, т. к. в него начинает просачиваться топливо. Появляется неравномерность холостого хода двигателя.

По утрам автомобиль начинает хуже заводиться и дымить при прогреве.

При замене форсунок необходимо тщательно определиться с фирмой-производителем. Лучше всего отталкиваться от той, которая была установлена на автомобиле в качестве оригинала.

Производители автомобилей не используют форсунки собственной торговой марки. Как-правило используют компоненты, предоставленные компаниями-лидерами в своей сфере.

В современных дизелях можно встретить форсунки следующих марок:

— Delphi — двигатели Ford с системой Common Rail, 1.4 HDi у Citroen C3, двигатели 1.5 dCI у Renault;

— Bosch — безусловно, самые популярные, форсунки установлены на большинстве автомобилей, включая двигатели JTD, CDI, CDTI, HDI, D5, 1.9 и 2.0 dCI;

— Denso — в основном японские марки, двигатели 2.0 CD у Mazda 6, 2.0, 2.2 и 3.0 D-4D у Toyota.

— Siemens — некоторые модели французских автомобилей с двигателями 1.4 и 2.0 HDi, двигатель Volvo D4 в модели S40, двигатели 2.0 TDCi PSA, Audi и Volkswagen 2.0 TDI CR;

Источник: http://world2car.ru/index.php/616-osnovnye-neispravnosti-forsunok-v-dizelnom-dvigatele

Чиним форсунки дизелей: Ремонт рассекречен — Автоцентр.ua

Высокая стоимость новых компонентов системы питания дизелей в Украине может свести на нет все преимущества легковых автомобилей с этим типом моторов. Но форсунки в большинстве случаев поддаются ремонту.

Высокая стоимость новых компонентов системы питания дизелей в Украине может свести на нет все преимущества легковых автомобилей с этим типом моторов. Но форсунки в большинстве случаев поддаются ремонту.

Обычно производители автомобильных дизелей рекомендуют менять форсунки через каждые 100 – 150 тыс. км пробега. Но далеко не всегда в таком «возрасте» этот узел системы питания уже непригоден для дальнейшей эксплуатации. Часто форсунка способна работать еще 30 – 50 тысяч километров сверх отмеренного изготовителем срока.

Однако при этом никто не сможет поручиться за качество распыления топлива. Поэтому через некоторое время «диагностом» выступает инспектор ГАИ, налагающий штраф за чрезмерную дымность выхлопа. Для некоторых автовладельцев «последним звоночком» перед неизбежным ремонтом становятся участившиеся визиты на АЗС.

«Лейка есть лейка», – говорят в таких случаях мотористы, имея в виду форсунку, неконтролируемо заливающую топливо в цилиндр.

Доступно для всех

Причинами нарушений в работе форсунки могут стать износ или засорение, коррозия, вызванная неотсепарированной водой и повышенным содержанием серы в топливе.

До недавнего времени некоторые авторитетные производители топливной аппаратуры (например, Bosch) держали тему ремонта форсунок закрытой. Вместо этого по всему миру был организован сбор изношенных форсунок, которые восстанавливались в промышленных условиях.

Их качество было высоким, однако стоили они намного дороже существующих ремкомплектов – хоть и неоригинальных, но почти не уступающих им по качеству.

Поскольку автомобилисты все же предпочитали ремонт с использованием этих комплектов, Bosch в конце концов «рассекретил» все данные по ремонту форсунок и запчастям для них и наладил соответствующий фирменный сервис.

Ищем неисправность

Проверить состояние приборов впрыска и определить причину неисправности помогает диагностическое оборудование, имеющееся в распоряжении дизелистов-профессионалов. Перед началом теста форсунку необходимо очистить (желательно в ультразвуковой ванне) и проверить, нет ли у нее механических повреждений. Например, кромки отверстия распылителя должны быть острыми.

Основной испытательный тестер представляет собой ручной плунжерный насос с присоединительным штуцером и манометром, измеряющим давление впрыска. Вместо солярки иногда применяют специальное масло.

На этом стенде проверяется подвижность иглы в распылителе – о том, что все в порядке, свидетельствует резкий дребезжащий звук во время распыления.

Бывает, однако, что неновая форсунка не дребезжит, но это не всегда признак ее непригодности.

Затем проверяют форму факела или факелов распыляемого топлива. При давлении на 20 бар меньшем давления открытия иглы контролируют способность уплотнений форсунки и ее распылителя сохранять герметичность. При этом на носике форсунки допускается появление в течение 10 секунд не более одной капли жидкости, причем капля не должна упасть.

С помощью этого прибора определяют и давление открытия форсунки. Отклонение от нормы и разброс показаний для всех форсунок одного двигателя производители оговаривают индивидуально.

Сложнее проверить этот параметр у двухпружинных форсунок – а такими форсунками сегодня оснащено около трети эксплуатируемых в Украине дизелей.

Перед впрыском основной дозы топлива при давлении 150 – 250 кг/см2 игла должна приподниматься на 0,03 – 0,05 мм, пропуская предварительную порцию горючего (давление 110 – 170 кг/см2). «Увидеть» момент открытия второй ступени могут только самые совершенные электронные тест-стенды (они уже есть в Украине).

Еще сложнее определить количество топлива, подаваемого в цилиндр из распылителя двухпружинных форсунок. Например, порция предварительного впрыска составляет всего 1,5 мм3. Насколько нам известно, в Украине приборов для подобных измерений нет.

Что менять, а что чинить

Нередко «забастовавшую» форсунку достаточно лишь прочистить, и она начинает исправно работать. Попавшая с топливом в распылитель соринка часто приводит к заклиниванию иглы или изменению формы факела впрыскиваемого топлива.

Хорошо, если последствия ограничатся только снижением экономичности и мощности, что не каждый водитель сразу же заметит. Мотористам-ремонтникам известны случаи, когда «неправильная» струя топлива из загрязненной форсунки буквально прожигала поршень.

Своевременно выявленные засоренные форсунки чистят в разобранном виде: вручную скребками и щеточками или на стенде с помощью ультразвука и специальной жидкости.

В большинстве случаев все проблемы при отказе гидромеханической форсунки (новая стоит 90 – 200 евро) решаются путем замены комплекта – распылителя с иглой (цена – 35 – 50 евро).

Дабы окончательно убедиться, что причина сбоев именно в распылителе, попавшую под подозрение деталь монтируют в специальный тестовый корпус.

Если параметры факела «хромают» – виноват испытываемый распылитель, в противном случае ищут другие причины неправильной работы.

Износу также подвергается промежуточная шайба, расположенная между пружиной и распылителем. Круговая выработка на ней провоцирует перекос и несвоевременное срабатывание, подъем иглы на недостаточную высоту. Такую шайбу можно заказать отдельно по каталогу (цена 6 – 12 евро).

Большая редкость – поломка пружины (4 – 7 евро), хотя со временем она может потерять жесткость и просесть. В таком случае ее усилие восстанавливают путем добавления регулировочных шайб.

На моторах с большим пробегом встречаются дефекты корпуса форсунки, вызванные коррозией или механическим износом (форсунка в сборе без распылителя стоит 55 – 73 евро). Случается, при неаккуратном монтаже отламывается какой-либо штуцер .

Естественно, в таком случае деталь или весь узел подлежат замене.

Проблемы сложных конструкций

Дополнительные хлопоты могут причинить форсунки, снабженные электрическими датчиками подъема иглы. Например, такие устанавливались на дизели Mercedes и VW прошлых поколений. Эти форсунки стоят от 250 до 400 евро за штуку, а предлагаемый для них ремкомплект включает только механическую часть.

Замена распылителя на такой форсунке имеет смысл, если это делается не более 2-3 раз. Последующими заменами можно устранить отклонения в параметрах распыления, но в целом это может не улучшить работу двигателя. Износившийся подвижный сердечник датчика все равно будет искажать его показания, давая неверную информацию в блок управления двигателем.

Не приносят успеха и попытки отключить неисправный датчик.

Опыт ремонта электромеханических форсунок дизелей с системой питания Common Rail (1 форсунка – 600 евро) и насос-форсунок (600 – 650 евро) в Украине совсем небольшой, поскольку автомобили с такими силовыми агрегатами появились у нас недавно, да и то в ограниченном количестве.

Износившихся форсунок этого типа на большинстве специализированных СТО пока не встречали, хотя известны случаи их отказов из-за применения некачественного топлива.

За рубежом уже существуют стенды для проверки электромеханических форсунок и даже выпускаются ремкомплекты, хотя не все производители признают эти детали ремонтопригодными.

Например, Bosch некоторые модели таких форсунок только лишь меняет на отреставрированные.

Дефектовка однопружинной форсунки

Основные факторы, снижающие ресурс форсунок

Вода наряду с серой – наиболее опасный враг топливной аппаратуры. Когда двигатель уже заглушен, влага в составе солярки остается в полостях форсунок, в том числе и в чувствительном к посторонним включениям распылителе. Если после этого автомобиль некоторое время не эксплуатируется, в местах скопления влаги начинает развиваться коррозия. Ржавчина вызывает образование раковин на поверхностях, портит уплотнительные шайбы, провоцирует течи. Кроме того, продукты коррозии вызывают заклинивание подвижных частей. Если игла успела приржаветь к седлу или направляющему каналу, при первом же запуске двигателя она сдвигается и разрушает распылитель.

Характеристики факела распыляемого дизтоплива

Топливо распыляется в виде факела, который состоит из трех частей. Сердцевину (1) формируют большие капли и струйки топлива, еще не распавшиеся на микрокапли. Средняя зона (2) содержит относительно крупные капли. Внешняя зона образована (3) из самых мелких распыленных капель. В целом в факеле содержатся от 500 тыс. до 20 млн. двигающихся микрокапель. Их размер – от нескольких микрон до нескольких сотен микрон. Диаметр большинства капель – от 10 до 30 микрон. В факеле находятся также пары топлива. Концентрация капель в различных участках факела и его геометрия зависят от характеристик топливной аппаратуры и влияют на качество смесеобразования. Эти параметры тщательно согласовывают с характеристиками камеры сгорания.

Игорь Широкун Фото Bosch и Юрия Нестерова

Редакция благодарит «Аверс-центр» и Bosch Service «Премьер-Центр» за помощь в подготовке материала

Источник: https://www.autocentre.ua/opyt/poleznye-sovety/chinim-forsunki-dizeley-remont-rassekrechen-291352.html

Ремонт и причины неисправности дизельных форсунок

Основное отличие дизельных двигателей от бензиновых заключается в том, что в них используется особая механика впрыска топлива. И в дизельных агрегатах подача топлива в камеру сгорания осуществляется благодаря форсункам.

За счет этого устройства осуществляется дозированная подача горючего с высокой температурой и давлением. В результате чего происходит воспламенение дизельного топлива. И соответственно в дизельных моторах форсунки испытывают очень высокую нагрузку, ведь этому механизму приходится постоянно работать в агрессивной среде.

И соответственно любые негативные факторы могут привести к быстрому износу и выходу из строя форсунок.

И после этого может потребоваться ремонт форсунок, с чем без проблем смогут справиться специалисты из сайта remontforsunok.com.ua. Далее мы рассмотрим ряд определенных неисправностей, которые могут возникать в форсунках.

Основные причины неисправности

Необходимость в ремонте дизельных форсунок может возникнуть в следующих случаях:

• Плохое качество дизельного топлива. В результате этого форсунки начинают забиваться, что приводить к нарушению дозировки в процессе подачи топлива в камеру сгорания;
• При наличии заводского брака в форсунках;
• В результате механических повреждений.

В большинстве случаев вышеперечисленные факторы могут привести к возникновению следующих поломок: изменение угла распыления топлива, дозировка подаваемой солярки, нарушение герметичности корпуса.

Признаки, по которым можно определить неисправность форсунок

Существует ряд признаков, по которым можно определить исправность форсунок:

• При езде на автомобиле на низких передачах и с небольшой частотой оборотов двигателя наблюдаются резкие рывки и толчки;
• Нестабильная работа мотора на холостых оборотах или же двигатель и вовсе глохнет;
• В процессе работы мотора выделяется большое количество выхлопных газов, которые характеризуются очень темным дымом;
• Снижение тяги двигателя;
• Если определенные цилиндры перестают работать.

Ремонт форсунок

Ремонт и обслуживание форсунок в дизельных двигателях следует поручать только профессионалам своего дела. Они смогут правильно отрегулировать эту деталь и при необходимости проведут восстановительные работы.

Для этой цели специалисты используют высокоточные стенды.

Конечно, определенные работы по обслуживанию и ремонту форсунок можно провести и в гаражных условиях, но в таком случае никто не даст гарантию, что вы еще больше не сможете усугубить ситуацию.

Источник: http://vsepoedem.com/story/remont-i-prichiny-neispravnosti-dizelnyh-forsunok

Автомануалы — Porsche

P1036 положительный

P1102 Обогрев датчика кислорода

P1105 Обогрев датчика кислорода

P1107 Обогрев датчика кислорода

P1110 Подогрев датчика кислорода

P1115 Подогрев датчика кислорода

Подогрев датчика кислорода

P1117

P1121 Обогрев кислородного датчика

P1123 Обогрев кислородного датчика

P1124 Датчик кислорода

P1125 Датчик кислорода

P1126 Датчик кислорода

P1127 Датчик кислорода

Датчик кислорода

P11289 Датчик кислорода

P1137 Датчик кислорода

P1138 Датчик кислорода

P1139 Датчик кислорода

P1140 Сигнал нагрузки

P1157 Температура в моторном отсеке

P1158 Температура в моторном отсеке

P1213 Топливная форсунка 1 Цилиндр 0003

P1214 Топливная форсунка, цилиндр 2

P1215 Топливная форсунка, цилиндр 3

P1216 Топливная форсунка, цилиндр 4

P1217 Топливная форсунка, цилиндр 5

P1218 Топливная форсунка, цилиндр 6

P1225 Топливная форсунка 20003, цилиндр 2

P1227 Топливная форсунка, цилиндр 3

P1228 Топливная форсунка, цилиндр 4

P1229 Топливная форсунка, цилиндр 5

P1230 Топливная форсунка, цилиндр 6

P1237 Топливная форсунка, цилиндр 1

P1238 Топливная форсунка, цилиндр

000 300030003, топливная форсунка, цилиндр 2

39 P1240 Топливная форсунка цилиндра 4

P1241 Топливная форсунка цилиндра 5

P1242 Топливная форсунка цилиндра 6 P1265 Сигнал подушки безопасности

P1275 Старение датчика кислорода опережает трехходовой каталитический нейтрализатор

P1276 Старение датчика кислорода опережает трехходовой каталитический нейтрализатор

Misfirector

Уровень выбросов цилиндра 1 90 003

P1314 Связанные с выбросами в цилиндре 2 пропусков зажигания

P1315 Связанные с выбросами в цилиндрах 3 с пропусками воспламенения

P1316 Связанные с выбросами в цилиндре 4 с пропусками зажигания

P1317 Связанные с выбросами в цилиндре 5 с пропусками зажигания

P1318 Связанные с пропусками зажигания в цилиндре 62000 с выбросами0 Цепь вне положения, ряд 2

P1340 Цепь привода ГРМ вне позиции, ряд 1

P1384 Датчик детонации 1

P1385 Датчик детонации 2

P1386 Испытательный импульс контроля детонации

P1397 Датчик положения распределительного вала 2

P1411

Система впрыска вторичного воздуха

P1455 Управление компрессором кондиционера

P1456 Управление компрессором кондиционера

P1457 Управление компрессором кондиционера

P1458 Сигнал компрессора кондиционера

P1501 Конечная ступень реле топливного насоса

P1502 Конечная ступень реле топливного насоса

P1510 Клапан управления холостым воздухом

P1513 Клапан управления холостым воздухом 900 03

P1514 Регулирующий клапан холостого хода

P1515 Резонансная заслонка впускного коллектора

P1516 Резонансная заслонка впускного коллектора

P1524 Блок регулировки распределительного вала 2

P1530 ​​Блок регулировки распределительного вала 1

Блок регулировки распределительного вала00

000 Регулировка распределительного вала

9000 Регулировка распределительного вала

9000 Регулировка распределительного вала

P1541 Конечная ступень реле топливного насоса

P1551 Регулирующий клапан холостого хода

P1552 Регулирующий воздушный клапан холостого хода

P1553 Регулирующий воздушный клапан холостого хода

P1555 Характеристики давления наддува

P1556 Отклонения наддува

P15573 9000 Отклонения наддува

P15573 9000 Отклонения наддува 9000 P1571 Иммобилайзер

P1585 Пропуски воспламенения с пустым топливным баком

P1593 Регулировка длины впускного коллектора 2

P1594 Регулировка длины впускного коллектора 2 P1595 Регулировка длины впускного коллектора 2

P1600 Электропитание

P1601 Электропитание

P1601 Напряжение питания 2 P1610 MIL активирован извне

P1611 MIL активирован извне

P1614 MIL активирован извне

P1640 Модуль управления двигателем

P1656 Запорный клапан охлаждающей жидкости

P1671 Конечная ступень вентилятора продувки моторного отсека

P1673

P1673

Концевая ступень двигателя 2 P1673 Модуль управления

P1691 Контрольная лампа неисправности

P1692 Контрольная лампа неисправности

P1693 Контрольная лампа неисправности

P1704 Переключатель Kickdown

P1710 Сигнал скорости, правый передний

P1715 Сигнал скорости, левый передний

P17344 Блок управления

P17344 Ручное управление Детектив (реле)

P1748 Неисправен блок управления (реле заедает)

P1749 Код версии

P1750 Электромагнитный клапан подачи напряжения Регуляторы давления 1

P1761 Shiftlock P / N

P1762 Shiftlock P / N

Инструментальный блок

P1764

P1 765 Ошибка информации дроссельной заслонки

P1770 Сигнал нагрузки от ЕСМ

P1782 Включение двигателя

P1813 Регулятор давления 1

P1818 Регулятор давления 2

P1823 Регулятор давления 3

P1828 Регулятор давления 4

Форсунка

• Дом
• Форсунки
  • BMW
    • E30 M3
    • E36 M3
    • E46 M3
  • Шевроле
    • LS1, LS6
    • LS2
    • LS3, LS7, LSA, L76, L99
    • SBC GEN II
  • Chevy Truck
    • LS Truck (’07 -’13), L92 (07-08)
    • LS Truck (’99 -’06)
    • LS Truck 6.2 (’09 -’13)
  • Пользовательские топливные форсунки
    • Четыре цилиндра Custom
    • Шесть цилиндров на заказ
    • Eight Cylinder Custom
  • Додж
    • СРТ-4
    • СРТ-8,5.7, Hellcat
    • Viper ZB1 (’03 -’06)
    • Viper ZB2 (’08 -’10) VX1 (’13 -’17)
  • Ford
    • GT (05 +) / GT350 (15 +) / Bss / Cbra (99-04)
    • GT (87-04) / Cbra (93-98)
    • GT500 (07-14)
  • Ford Грузовик
    • F150 (04-16) Lgtng (99-04)
    • F150 (85-03) / Lgtng (93-95)
    • Raptor (10-14)
  • Honda
    • Б / Д (искл.D17) / H
    • Дж (04+)
    • Дж (98-03)
    • К (01-11), Д17, С2К (06-09)
    • К24 (12-15), СИ
    • S2K (00-05)
  • Hyundai
    • Genesis 2.0T
  • Mazda
    • Miata MX5 NA / NB
    • Miata MX5 NC
    • RX-7 FC
  • Мини
    • Мини R52R53
  • Mitsubishi
    • 3000GT
    • DSM + EVO 1-9
    • DSM 420a
    • Evolution X
  • Nissan
    • 350Z / 370Z / G35
    • R35 GT-R
    • Skyline RB26
  • Порше
    • 911,964,986,987,993,996,997
    • 996TT
    • 997TT
  • отпрыск
    • FR-S
    • tC, xB, Toyota с двигателями 1ZZ
  • Subaru
    • BRZ
    • STi ’04 -’06, Legacy GT ’05 -’06
    • WRX, STi 2007+
  • Тойота
    • Supra 7M-GTE
    • Supra TT 2JZ
    • Такома 1GR-FE V6
  • Volkswagen
    • 1.8Т
    • 4-цилиндровый ’88 -’98
    • ВР6 ’93 -’97
    • VR6 R32
• Другие продукты
  • Топливные рейки
  • Комплекты топливной системы
  • Адаптеры для форсунок
  • Plug & Play / косички
  • Комплекты уплотнений
  • Одежда
• Услуги
  • Очистка топливной форсунки — прямая
  • Порт для очистки топливной форсунки
  • Модификация топливной форсунки
  • Проверка расхода топливной форсунки
  • Очистка судовой топливной форсунки
• Часто задаваемые вопросы и технические вопросы
  • FIC 1650 HighZ
  • Калькулятор форсунок
  • Пожизненная гарантия
  • Часто задаваемые вопросы
  • Технические данные
  • Калькулятор расхода
  • Калькулятор HP
  • Технология сопоставления данных
• Данные ЭБУ
  • ДАННЫЕ GM
    • EFI Live 0365
    • EFI Live 0445
    • EFI Live 0525
    • EFI Live 0540
    • EFI Live 0650
    • EFI Live 0660
    • EFI Live 0775
    • EFI Live 0850
    • EFI Live 1000
    • EFI Live 1000 Short
    • EFI Live 1200
    • EFI LIVE 1440
    • EFI Live 1650
    • EFI Live 2150
    • ТЮНЕРЫ HP 0365
    • ТЮНЕРЫ ЛС 0445
    • ТЮНЕРЫ HP 0525
    • ТЮНЕРЫ ЛС 0540
    • ТЮНЕРЫ HP 0650
    • ТЮНЕРЫ HP 0660
    • ТЮНЕРЫ HP 0775
    • ТЮНЕРЫ HP 0850
    • ТЮНЕРЫ ЛС 1000
    • HP TUNERS 1000 Short
    • ТЮНЕРЫ ЛС 1200
    • ТЮНЕРЫ ЛС 1440
    • ТЮНЕРЫ HP 1650
    • ТЮНЕРЫ HP 2150
  • Ford Данные
    • Форд 0650
    • Форд 0775
    • Форд 1000
    • Ford 1000 короткий
    • Форд 1200
    • Форд 1440
    • Форд 1650
    • Форд 2150
  • Subaru Данные
    • ПОД 0650
    • ПОД 0775
    • ПОД 1000
    • ПОД 1200
    • ПОД 1650
    • ПОД 2150

База знаний по топливным форсункам и информации о впрыскивании

База знаний по впрыску топлива

Фото: Bosch

Компоненты топливной форсунки

«Форсунка имеет производственный допуск 1 микрон, что является высочайшим допуском для любых механических компонентов двигателя.«Босх.

Как работает топливная форсунка?

Топливная форсунка — это клапан с электронным управлением, который как измеряет расход топлива , так и распыляет топливо . Форсунка расположена на впускном коллекторе двигателя и уплотнена между коллектором и топливной рампой резиновыми уплотнениями BUNA и VITON.

Топливные форсунки обычно получают питание непрерывно, когда ключ зажигания включен.Компьютер управляет отрицательной стороной цепи или стороной заземления. Компьютер (ECM или ECU или PCM) собирает информацию от различных датчиков и, используя эту информацию, компьютер определяет продолжительность открытия форсунки, необходимую для этого такта сгорания. Когда компьютер заземляет форсунку (включает переключатель), цепь замыкается, и ток проходит через электромагнитную катушку форсунки.

В большинстве форсунок используется внутренний фильтр тонкой очистки от 10 до 20 микрон.Небольшое ограничение на 25% в фильтре форсунки приведет к тому, что ЕСМ увеличит время включения форсунки на 25%, чтобы компенсировать ограниченный фильтр и потерю потока топлива!

Форсунка будет оставаться открытой от 1 до 20 миллисекунд в зависимости от потребностей двигателя (как определено контроллером ЭСУД). Ток прекращается, когда компьютер отключает электрическое заземление к форсунке, электромагнитная катушка обесточивается, и небольшая винтовая пружина подталкивает иглу клапана к седлу иглы и перекрывает поток топлива.

Форсунки могут работать со сбоями по ряду причин:

Неисправность электромагнитной катушки — Ремонт не подлежит

и его необходимо заменить.

Слабая или сломанная возвратная пружина цапфы — Это не

ремонтируемые и необходимо будет заменить.

Внешние утечки топлива из корпуса форсунки

— вызывает запах топлива внутри и снаружи автомобиля.Утечка бензина может привести к пожару. Корпус топливной форсунки является герметичным и не подлежит ремонту. Эти форсунки следует заменить.

Износ и отказ уплотнительного кольца

— Неисправность уплотнительного кольца топливной форсунки может вызвать утечку топлива по топливной рампе или утечку вакуума во впускном коллекторе.Все уплотнительные кольца заменяются новыми в рамках наших услуг по очистке топливных форсунок и проверке расхода.

Микрофильтр топливной форсунки грязный или забитый

— Эти форсунки исправны и требуют очистки.

Коррозия / скопление грязи в игле и клапане

— Эти форсунки исправны и требуют очистки.

Грязные или забитые отверстия для выпуска топлива

— Эти форсунки исправны и требуют очистки.

Самые грязные и забитые топливные форсунки хорошо реагируют на наши услуги ультразвуковой очистки топливных форсунок и восстанавливаются до состояния «как новые» и работают.

Зачем нужна чистка форсунок?

Грязные и забитые форсунки могут вызвать классические проблемы с двигателем, обеднение зажигания, грубый холостой ход, колебания, потерю мощности и более высокие уровни выбросов несгоревшего топлива и окиси углерода.

Не требуется большого ограничения в форсунке для выхода топливовоздушной смеси. Ограничения на 10% в потоке топлива одной топливной форсунки может быть достаточно, чтобы вызвать обедненный пропуск зажигания. Когда это происходит, неиспользованный кислород попадает в выхлопную систему и делает показания датчика O2 бедным (слишком мало газа, слишком много O2). Если датчик O2 показывает бедную смесь, компьютер компенсирует это, увеличивая время включения следующей форсунки (форсунок), которая срабатывает, что приводит к перегрузке топлива.Теперь выбросы грязных углеводородов (из-за несгоревшего топлива) и выбросы окиси углерода будут расти в цилиндрах, которые теперь получают слишком много топлива. Это одна из причин отложения нагара и мусора на форсунках и клапанах !!

Компьютер может анализировать только комбинированные выхлопные газы и вычислять среднее соотношение воздух / топливо. Одна или несколько засоренных топливных форсунок приведут к тому, что некоторые цилиндры будут работать более бедными, и компьютер затем будет компенсировать, а затем заставит другие цилиндры работать более богатыми .Это приводит к управляемости и выбросам проблем.

Большинство клиентов отмечают увеличение расхода топлива на 10–15% на после очистки их форсунок и проверки расхода ! Зачем платить за новые топливные форсунки, если мы можем обслуживать их «как новые» за небольшую часть стоимости новых форсунок?

Очистка форсунок и проверка потока экономит ваши деньги и имеет смысл!

Время задержки топливной форсунки — Injector-Rehab

Время запаздывания форсунки — это время, которое требуется форсунке для открытия (OT) от времени, когда на нее подается питание, пока она полностью не откроется.Также есть близкое время, о котором вы не часто слышите (СТ). Некоторые системы управления двигателем требуют, чтобы вы вводили это время и называли его задержкой инжектора, задержкой, задержкой или другими терминами. Хотя время может незначительно отличаться, следующая таблица должна дать вам хорошую отправную точку. Мы не несем ответственности за дезинформацию, содержащуюся на этих страницах.

Пожалуйста, дайте ссылку на эту страницу, не копируйте нашу работу

24 Acura 908 908 39 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 39 1.02 3302464 932 932 9031 932 932

1 908.92 1 908.36 122 908 908 .90 1,46

Форсунка	Расход куб. Куб.	14v	15v
Accel	578	55	55	1,03	0,87	0,73	0,63	0,53
Accel	872	83	3		1,46		1 46	1
Acura NSX	240	23	2		0,71	0,56	0,45	0,36	0,27	0,21
12908	908	1.28	1,07	0,86	0,70	0,57	0,46
Acura RSX Тип-S	330	31	12		8 1,37		8 1,37	0,55
Audi S4 / TT	340	32	14		1,12	0,91	0,75	0,62	0,52					14		1.38	1,09	0,88	0,71	0,58	0,49
Bosch	1545	147	5		1,71	0,842	0,842
Denso	550	52	2		1,24	1,04	0,87	0,75	0,64	0,55
		Denso
	Denso .15	0,99	0,86	0,74	0,64	0,55
Denso	720	69	2		1,35	1,14		1,35	1,14
Dodge 4.7	273	26	12		1,75	1,44	1,22	1,03	0,89	0,73 90 SR842
		13		0.92	0,68	0,50	0,35	0,22	0,13
Dodge SRT-4 (2004+)	577	55	13			1,2	0,61	0,48
Dodge Viper (96-2002)	336	32	13		2,10	1,77	1,50	8 1,26 909 1,039 0	8 1,26
Эдельброк	630	60	12		0,76	0,55	0,39	0,25	0,15	0,04	0,04	Ford		1,15	0,89	0,69	0,53	0,41	0,32
Ford Motorsport	441	42	14		1.14	0,92	0,75	0,64	0,56	0,49
Форд Моторспорт	809	77	15		1,78 908 908	1,09		1,78 908	1,0
Ford Motorsport	1600	152	5		1,61	1,32	1,11	0,96	0,83	0.72
Ford Motorsport	1680	160	5		1,80	1,51	1,28	1,09	0,94	0,8
	Ford
19	15		0,86	0,67	0,56	0,43	0,34	0,2
Ford Mustang Cobra�	252	24	252	24	91	0,73	0,59	0,46	0,36	0,25
Mustang GT (96-03)	200	19	15		1,18	1,18	0,54	0,46
Mustang Turbo	315	30	15		0,88	0,68	0,56	0,43	0,33 908.23
Клиника топливных форсунок	650	62	2		1,13	0,96	0,78	0,66	0,54	0,45 908 908	908 39 908 908 908	2		1,02	0,87	0,74	0,62	0,51	0,43
Клиника топливных форсунок	950	90	2	2	2	30	1,05	0,88	0,75	0,65	0,57
Hahn Racecraft	625	60	3		1,19		1,19	909 0,5
HKS	1000	95	2		1,31	1,14	1,04	0,97	0,89	0,79	0,86	0,71	0,62	0,54	0,44
Honda Acura CL	240	23	2		0,73		0,73		0,25
Honda civic / crx / prelude / integration (86-91)	240	23	3		0,70	0,52	0,42	0,33	0.27	0,2
гражданский 92-00 (бывший / si)	240	23	12		1,27	1,05	0,92	0,8	0,66 908	0,66 908 92-00 (лк / дх / вкс)	190	18	12		1,17	0,96	0,80	0,60	0,46	0,34
		240	23	11		1.04	0,82	0,64	0,53	0,43	0,36
гражданский 01 + � (лк / дх / вкс)	215	20								0,72	0,60	0,50
гражданское 03+ / CRV 02+	290	28	12		1,35	1,15			0,9861
Honda Civic 06+ Si	330	31	10		1,20	1,02	0,86	0,69	0,56	0,46	VTEC	31	2		0,72	0,56	0,45	0,35	0,27	0,24
Honda Prelude 97-02	290 12842	290	290	1,02	0,85	0,74	0,63	0,54
Хонда S2000	360	34	12		1,27	1	1,27	1
DSM 90-94 Синий	450	43	3		1,11	0,95	0,82	0,67	0,53	0,42			0,42					43	3		1.00	0,81	0,67	0,55	0,45	0,32
Mitsubishi Lancer / Eclipse (2,4 л)	240	23	15		15			0,64	0,54
Mitsubishi Evo VIII	550	52	3		1,13	0,97	0,85	0,75	66	0,58
Mitsubishi 3000GT (Stealth)	370	35	3		1,07	0,94	0,81	0,73	0,6839 750�	71	2		1,40	1,17	0,97	0,81	0,69	0,58
MSD�	525	5039	525	1219	0,94	0,75	0,61	0,49	0,41
Nismo	740	70	11		1,15		1,15
Nissan 180 sx (88-93) / Skyline (86-88)	270	26	2		1,11	0,92	0,75	0,60	0,49	42
Nissan Pulsar Gti-R	444	42	2		1,14	0,96	0,83	0,71	0,60	200x 0,54 908 Nissan / S	0,54 908 (ТОЛЬКО 2,0 л)	259	25	11		0,90	0,75	0,64	0,56	0,47	0,42
908 908 Nissan Skyline GT-R 908 2		1.35	1,12	0,96	0,85	0,76	0,65
Nissan Skyline GTS-T	380	36	11		1,10	0,5	0,42
Nissan 300zx (95-96) / SR20DET	370	35	11		1,17	0,98	0,86	0,75 0	0,75 0	0,57
Nissan 240SX (89-90)	230	22	12		0,94	0,75	0,62	0,55	0,48 908 902	0,47 908 91-98) / Altima (93-01)	250	24	11		1,00	0,83	0,69	0,57	0,47	0,40
Пиковый привод
Denso	550	52	2 2	9 2 66	0,58	0,50	0,41	0,34	0,27
9228 9228 9228 9228 9228 9228 9228 9228 9228 9228 9228		0,99	0,84	0,72	0,60	0,50	0.41
Honda Civic / crx / prelude / integ (86-91)	240	23	3			0,29	0,21	0,14	0,11
Ниссан Скайлайн GT-R	440 9 9022 9022 9 2 9022 0.70	0,61	0,54	0,48	0,40	0,35
9228 9228 9228 9228 9228 9228 9228 3		0,57	0,48	0,38	0,31	0,24	0.17
Радиоуправляемая инженерия	1000	95	3		0,65	9328 9328 9328 0,52 0,35	0,29
Сард	700	67	2	68	0,57	0,49	0,42	0,35	0,28
2
9228 9228 9228 9228 9228 9228 9		0,58	0,47	0,39	0,32	0,24	0.19
Прецизионный турбонагнетатель (Рочестер)	525	50	12			12			0,45
Precision Turbo (Rochester)	680	65	2		1,56	1,36	1,22	1,13	1.05	0,96
Precision Turbo (Rochester)	1000	95	2		1,38	1,15	0,96	0,81	0,96	0,81	0,7039 9038 9038 9038 240	23	16		1,31	1,10	0,97	0,77	0,62	0,46
RC Engineering�	270	26839	270	2689	0,76	0,61	0,49	0,32	0,23
Радиоуправляемая инженерия�	310	30	16		1,14	0,839 0,33
RC Engineering�	370	35	16		0,85	0,64	0,47	0,35	0,21	0.12
RC Engineering�	440	42	13		1,27	1,08	0,91	0,74	0,63	0,53
	RC42
		16		0,76	0,56	0,42	0,29	0,14	0,03
RC Engineering�	550	52	3	0,81	0,68	0,59	0,51	0,40
Радиоуправляемое проектирование�	550	52	13		1,07	0,839		1,07	0,839 0,46
RC Engineering�	650	62	12		1,08	0,86	0,69	0,54	0,41	0.31
RC Engineering�	720	69	3		1,70	1,48	1,31	1,16	1,06	0,9 RC4
71	3		0,88	0,66	0,48	0,32	0,18	0,05
RC Engineering�	750	71		1,12	0,92	0,76	0,63	0,50
RC Engineering�	900	86	3		1,70		1,0 0,94
RC Engineering�	1000	95	3		1,17	0,95	0,80	0,67	0,56	0.46
RC Engineering�	1200	114	3		2,55	2,28	2,00	1,79	1,62	1,46
			3		1,80	1,46	1,23	1,05	0,92	0,81
Рочестер	756	72	2	1,03	0,87	0,74	0,63	0,54
Рочестер	1008	96	2		1,38			1,38
Сард	700	67	2		0,98	0,80	0,67	0,54	0,44	0,35
		0,75	0,62	0,52	0,42	0,33
Сименс Дека	578	55	12		1,31			1,31
Сименс Дека	630	60	12		0,83	0,64	0,50	0,38	0,28	0,17
0,17
Сименс
Сименс
	1.41	1,21	1,03	0,87	0,76	0,68
Сименс Дека	872	83	3		1,46
Subaru Impreza STI (верхняя подача)	550	52	13		1,23	1,04	0,87	0,74	0,62	0.53
Subaru Impreza WRX	440	42	13		1,25	1,01	0,87	0,74	0,62	0,53	0,62	0,53 908 / Prius / Echo	200	19	14		1,07	0,87	0,68	0,55	0,44	0,37
Toyota Cam (04 / 2. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
