Неисправности гтц – Устройство главного тормозного цилиндра и 5 основных признаков его поломки

Справка. Многие автомеханики высказывают мнение, что после замены манжет основной гидроцилиндр прослужит недолго. Утверждение отвечает истине, если автолюбитель приобрел дешевые запчасти низкого качества либо поставил новые уплотнительные кольца в цилиндр, где образовалась внутренняя выработка стенок.

Прежде чем проверить ГТЦ на работоспособность, убедитесь в отсутствии других неисправностей:

1. Осмотрите узлы колес с внутренней стороны на предмет протечки тормозной жидкости из рабочих цилиндров.
2. Проверьте целостность расширительного бачка и уровень жидкости в нем.
3. Заведите двигатель и на холостом ходу передавите патрубок отбора вакуума к усилителю. Если обороты двигателя заметно выросли, имеет место подсос воздуха и главный цилиндр, скорее всего, исправен.

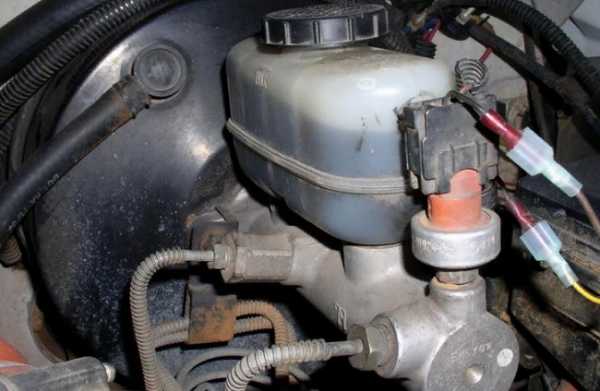

Явный симптом, указывающий на поломку основного гидроцилиндра, – капли тормозной жидкости на корпусе. Обнаружив протекание, смело демонтируйте агрегат и разбирайте в поисках причины. Другие распространенная неполадка – перетекание жидкости сквозь уплотнители – диагностируется так:

1. Откройте крышку расширительной емкости и посадите на водительское место помощника.
2. Прислушиваясь к звукам в бачке, отдайте команду помощнику нажать педаль.
3. Если педаль идет легко, а в резервуаре слышится бульканье, туда поступает жидкость. Причина – изношенные манжеты неспособны создать давление в контурах, жидкость просачивается через неплотности и попадает в емкость.

Также на проблемы ГТЦ указывает заклинивание либо слишком малый ход педали. Сядьте за руль, нажмите ее несколько раз, и заведите мотор, удерживая педаль ногой. Если она провалилась до пола или не сдвинулась с места, разбирайте гидроцилиндр.

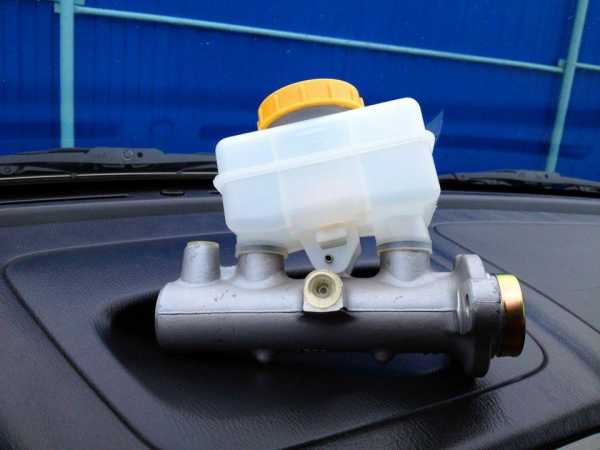

Чтобы произвести замену либо ремонт главного тормозного цилиндра, нужно снять агрегат с автомобиля. Работы ведутся в следующем порядке:

1. Откачайте жидкость из бачка шприцем. Если манжеты перепускают, надавите несколько раз педаль и отсосите поступившие излишки жидкости.
2. Снимите расширительный бачок.
3. Опорожнять все тормозные контуры необязательно. Подставив небольшую емкость, отверните гайку первой трубки и аккуратно отведите ее в сторону, заткнув деревянной палочкой.
4. Повторите операцию со второй трубкой, открутите крепление фланца ГТЦ и снимите агрегат.

Дальнейшие действия зависят от конструкции главного цилиндра. Если элемент полностью разбирается, поменяйте резиновые уплотнители. В противном случае придется заменить поршни в сборе. Предварительно вымойте корпус и все отверстия спиртом, использовать бензин не допускается. После сборки долейте жидкость и прокачайте тормозную систему для удаления воздуха.

v-mireauto.ru

Главный тормозной цилиндр — замена и ремонт

В машине не бывает главных и второстепенных узлов и агрегатов, но от выхода из строя некоторых из них напрямую зависит наше здоровье и безопасность. Поэтому стабильная работа системы тормозов, ее постоянная диагностика, регулировка и своевременный ремонт устройств из которых она состоит должны стать приоритетом. Даже при малейшем подозрении, что течет рабочий или главный тормозной цилиндр нужно не откладывать ремонт и регулировку, а заняться ими сразу. Для выполнения диагностики, ремонта или замены неисправных частей своими руками, нужно разобраться в схеме работы всей системы тормозов, каковы признаки возможных поломок и как произвести ремонт главного тормозного цилиндра.

Принцип действия системы тормозов

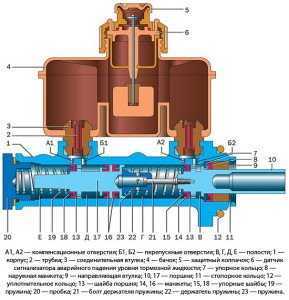

Устройство главного цилиндра

1, 2 — Крышка бачка с прокладкой. 3 — Бачок главного тормозного цилиндра. 4 — Втулки под перепускной штуцер. 7 — Корпус бачка. 10, 28 — Возвратные пружины. 12, 26 — Внутренние манжеты. 13, 25 — Перепускные клапаны. 14 — Поршень, включающий передние тормоза. 15, 16 — Наружные манжеты переднего привода тормозов. 20, 22 — Наружные манжеты заднего привода тормозов. 24 — Поршень, отвечающий за работу задних тормозов.

Признаки, указывающие на неисправность

• Нестандартное поведение авто при торможении или «мягкая» педаль тормоза, свидетельствуют о том, что требуется регулировка педали или в систему попал воздух и нужно ее прокачать.
• Загорается соответствующая индикаторная лампочка, возможен износ колодок или требуется прокачка всей системы.
• Под днищем наблюдаются пятна и при визуальном осмотре видны места подтеков. Где-то штуцер патрубка пропускает гидравлическую жидкость, или износились манжеты.

• При проверке давления в контурах, оно не совпадает с контрольными цифрами – нестабильно работает главный вальц, а именно штуцер неравномерно перепускает жидкость или она течет в одном из них. Причиной также может быть плохое качество гидравлической жидкости, замена и прокачка в этом случае, возможно, поможет.

Ремонт главного цилиндра

• предварительно закрепив его в тисках, из корпуса выкручиваем штуцеры подвода жидкости;
• отверткой снимаем стопорное кольцо;
• аккуратно разобрать и вынуть манжеты, поршни, пружины и прочие запчасти.

1. Клапаны прокачки.
2. Манометры.
3. Поглощающие вальцы.
4. Бачок с гидравлической жидкостью.
5. Указатель максимального смещения.
6. Механический маховик.
7. Корпус главного вальца.

Замена вальца

autoremont2.ru

Ремонт главного тормозного цилиндра своими руками

В переводе с тюркского языка тормоз (turmaz) означает подкладку под колеса арбы. Мы уже прошли по эволюционной линейке развития транспорта, и в современном автомобиле тормозная система не ограничивается одной только подкладкой под колёса авто.

Тормозная система автомобиля сегодня – это сложнейшая система механических и электронных узлов и деталей, которые предназначены для замедления движения или остановки транспортного средства. Тормоза — это наша безопасность, поэтому своевременное обслуживание и ремонт тормозной системы – по умолчанию приоритетное понятие.

Основным звеном в тормозной системе является главный тормозной цилиндр.

Ремонт главного тормозного цилиндра естественным образом подразумевает знание его устройства. Являясь главным механизмом, приводящим в действие тормоза, главный тормозной цилиндр, по сути, устроен просто. Как и всё гениальное.

Основными компонентами его являются: поршни, приводящие в действие контуры передних и задних тормозов, возвратные пружины и уплотнительные кольца. Главный тормозной цилиндр работает в паре с вакуумным усилителем.

Перед тем, как начинать ремонт тормозного цилиндра, необходимо знать, что узлы первичного и вторичного поршней не разбираются, а меняются в сборе новыми.

Диагностика главного тормозного цилиндра

Первым признаком того, что главный цилиндр не в порядке, является низкая эффективность торможения либо слишком мягкий ход педали тормоза. Значит, пришла пора провести тщательную диагностику тормозной системы. И начать нужно с главного тормозного цилиндра.

На неисправности тормозов влияют многие факторы, и не факт, что причина кроется в главном цилиндре. Диагностика тормозов может подвести вас к необходимости проводить ремонт переднего тормозного цилиндра или ремонт заднего тормозного цилиндра. Но, как говорится, — вскрытие покажет.

Проверяем главный тормозной цилиндр

Проверка начинается с корпуса. В первую очередь проверяем следы подтекания тормозной жидкости на корпусе цилиндра, затем наличие трещин самого корпуса.

Затем переходим к проверке состояния уплотнительных элементов цилиндра. Уплотнители разбухли, значит приступаем к промывке главного тормозного цилиндра. Промывку нужно осуществлять спиртом. Виной всему является, скорее всего, неподходящая тормозная жидкость. Либо её сильное загрязнение.

Любой ремонт главного тормозного цилиндра подразумевает полную замену резино-технических изделий.

После промывки деталей они должны быть высушены сжатым воздухом. Зеркало самого цилиндра и поршни должны быть чистыми, без визуально видимых механических повреждений и ржавчины.

Герметичность главного тормозного цилиндра проверяется на стенде. Поэтому в гаражных условиях такая проверка исключена. Не допускается увеличенный зазор между поршнями и цилиндром, проверьте его в соответствие с параметрами мануала.

Порядок ремонта или замены узлов и механизмов

Вообще-то по наблюдениям и оценкам специалистов, ремонт главного тормозного цилиндра в гаражных условиях редко приводит к желаемому результату – повышение эффективности тормозов.

Рекомендация проста – проще заменить главный тормозной цилиндр в сборе, если речь не идёт лишь о замене резиновых уплотнителей.

При замене бачка главного тормозного цилиндра рекомендуется менять уплотнительные прокладки, предварительно слегка смазав их тормозной жидкостью.

При полной замене, или демонтаже для ремонта главного тормозного цилиндра, предварительно откачайте тормозную жидкость из бачка и заглушите трубопроводы.

Категорически запрещается ремонтировать регулятор давления главного тормозного цилиндра. Характеристики регулятора установлены производителем при изготовлении, поэтому регуляторы давления меняются в комплекте.

После ремонта тормозного цилиндра не забудьте провести прокачку тормозной системы.

Удачи вам при проведении ремонта главного тормозного цилиндра.

• Автор: Андрей
• Распечатать

carnovato.ru

«Питер — АТ»
ИНН 780703320484
ОГРНИП 313784720500453

piter-at.ru

Главный тормозной цилиндр признаки неисправности

Проблемы, возникшие с тормозами в пути, считаются критическими и подлежат немедленному устранению. Виновником неисправности зачастую является основной цилиндр, установленный в подкапотном пространстве и жестко соединенный с педалью. Чтобы выяснить причину поломки и самостоятельно отремонтировать агрегат, необходимо знать устройство главного тормозного цилиндра (ГТЦ) и его принцип действия. В процессе диагностики нужно различать и отсеивать неполадки других элементов системы.

Как функционирует ГТЦ?

Агрегат состоит из следующих деталей:

• металлический корпус с отверстиями для подвода тормозной жидкости, штока педали и присоединения расширительного бачка;
• 2 поршня с уплотнительными резиновыми манжетами;
• 2 возвратных пружины;
• направляющие втулки;
• торцевая пробка с прокладкой.

Сверху к корпусу главного распределителя прикреплен расширительный бачок, куда уходят излишки жидкости через компенсационные отверстия. Внутри элемент разделен на 2 цилиндра с отдельными поршнями, стоящими на одной оси.

Глухой торец корпуса закрыт резьбовой пробкой, с другой стороны расположен фланец крепления к вакуумному усилителю. Шток от педали тормоза прикреплен к первому поршню. К нижним отверстиям присоединены трубки тормозных контуров – отдельно для передних и задних колес.

Принцип работы главного тормозного цилиндра выглядит так:

1. При нажатии педали оба поршня одновременно движутся вперед и толкают жидкость в трубки контуров. Под ее давлением срабатывают колесные цилиндры, сжимающие колодки на дисках.
2. Часть жидкости, не успевшая пройти в трубки, затекает в расширительную емкость через специальные перепускные отверстия.
3. Когда водитель отпускает педаль, пружины выталкивают поршни обратно, возвращая в первоначальное положение. Жидкость из трубок и бачка снова наполняет цилиндры.
4. Для компенсации расширения жидкости (например, от нагрева) предусмотрена еще пара отверстий, ведущая в расширительный бачок.

Примечание. ГТЦ действует совместно с вакуумным усилителем (на схеме не показан), помогающим давить на поршни. Это позволяет ускорить срабатывание системы и облегчить действия водителя.

Симптомы неполадок

Жидкостная система тормозов состоит из множества деталей, способных прийти в негодность: трубки, рабочие цилиндры колес, суппорты, барабаны и колодки. Характерные признаки неисправности главного тормозного цилиндра:

1. После нажатия педали автомобиль останавливается медленно. Причина – манжеты одного либо двух поршней потеряли герметичность – потрескались или «поплыли».
2. Для замедления нужно сильно давить педаль тормоза. Явление возникает из-за набухания резины поршневых уплотнителей.
3. Слишком короткий ход тормозной педали. Жидкости внутри цилиндра некуда деваться, поскольку компенсационное отверстие засорилось. Другой вариант – проход перекрыт разбухшим резиновым уплотнителем.
4. Распространенный симптом – провал педали, тормоза включаются в конце хода. Свидетельствует о полном износе манжет, в результате жидкость проникает за поршень и устремляется в расширительный бачок – цилиндр «перепускает».
5. Колодки не отпускают тормозные диски и барабаны, при движении сильно греются. Варианты: заклинил один из поршней либо засорилось перепускное отверстие.

Перечисленные признаки неисправности ГТЦ схожи с неполадками других элементов. Провал педали также случается при подпадании большого количества воздуха в трубки либо потере жидкости в одном из рабочих цилиндров. Вялое замедление и повышение силовой нагрузки на педаль часто вызывается поломкой вакуумного усилителя – трещиной мембраны или отсутствием герметичности на стыках шланга, отбирающего разрежение двигателя.

Существуют признаки, явно указывающие на работоспособность главного гидроцилиндра и неисправность прочих элементов:

• в процессе торможения машину уводит в сторону – проблема кроется в определенном контуре или колесе;
• заклинивание тормозных механизмов одного колеса;
• скрип и писк при торможении;
• нагрев дисков и колодок на одном колесе.

Если отсеять указанные симптомы, станет легче проверить главный тормозной цилиндр в условиях гаража. Сюда же относятся явные протечки тормозной жидкости и стук изношенных суппортов.

Диагностика и ремонт

Из перечисленных выше признаков нетрудно понять, что в большинстве случаев источник проблем один – резинотехнические изделия, пришедшие в негодность. Манжеты трескаются и набухают, в результате перепускают жидкость и закрывают сбросные отверстия. Отсюда рекомендация: все «резинки» тормозной системы следует менять с интервалом примерно 100 тыс. км, не дожидаясь критического износа.

Справка. Многие автомеханики высказывают мнение, что после замены манжет основной гидроцилиндр прослужит недолго. Утверждение отвечает истине, если автолюбитель приобрел дешевые запчасти низкого качества либо поставил новые уплотнительные кольца в цилиндр, где образовалась внутренняя выработка стенок.

Прежде чем проверить ГТЦ на работоспособность, убедитесь в отсутствии других неисправностей:

1. Осмотрите узлы колес с внутренней стороны на предмет протечки тормозной жидкости из рабочих цилиндров.
2. Проверьте целостность расширительного бачка и уровень жидкости в нем.
3. Заведите двигатель и на холостом ходу передавите патрубок отбора вакуума к усилителю. Если обороты двигателя заметно выросли, имеет место подсос воздуха и главный цилиндр, скорее всего, исправен.

Явный симптом, указывающий на поломку основного гидроцилиндра, – капли тормозной жидкости на корпусе. Обнаружив протекание, смело демонтируйте агрегат и разбирайте в поисках причины. Другие распространенная неполадка – перетекание жидкости сквозь уплотнители – диагностируется так:

1. Откройте крышку расширительной емкости и посадите на водительское место помощника.
2. Прислушиваясь к звукам в бачке, отдайте команду помощнику нажать педаль.
3. Если педаль идет легко, а в резервуаре слышится бульканье, туда поступает жидкость. Причина – изношенные манжеты неспособны создать давление в контурах, жидкость просачивается через неплотности и попадает в емкость.

Также на проблемы ГТЦ указывает заклинивание либо слишком малый ход педали. Сядьте за руль, нажмите ее несколько раз, и заведите мотор, удерживая педаль ногой. Если она провалилась до пола или не сдвинулась с места, разбирайте гидроцилиндр.

Чтобы произвести замену либо ремонт главного тормозного цилиндра, нужно снять агрегат с автомобиля. Работы ведутся в следующем порядке:

1. Откачайте жидкость из бачка шприцем. Если манжеты перепускают, надавите несколько раз педаль и отсосите поступившие излишки жидкости.
2. Снимите расширительный бачок.
3. Опорожнять все тормозные контуры необязательно. Подставив небольшую емкость, отверните гайку первой трубки и аккуратно отведите ее в сторону, заткнув деревянной палочкой.
4. Повторите операцию со второй трубкой, открутите крепление фланца ГТЦ и снимите агрегат.

Дальнейшие действия зависят от конструкции главного цилиндра. Если элемент полностью разбирается, поменяйте резиновые уплотнители. В противном случае придется заменить поршни в сборе. Предварительно вымойте корпус и все отверстия спиртом, использовать бензин не допускается. После сборки долейте жидкость и прокачайте тормозную систему для удаления воздуха.

На легковых автомобилях для срабатывания механизмов тормозной системы чаще всего используется гидравлический привод. Широкое распространение этот тип привода получил за счет небольшой металлоемкости конструкции, сравнительной простоте и надежности.

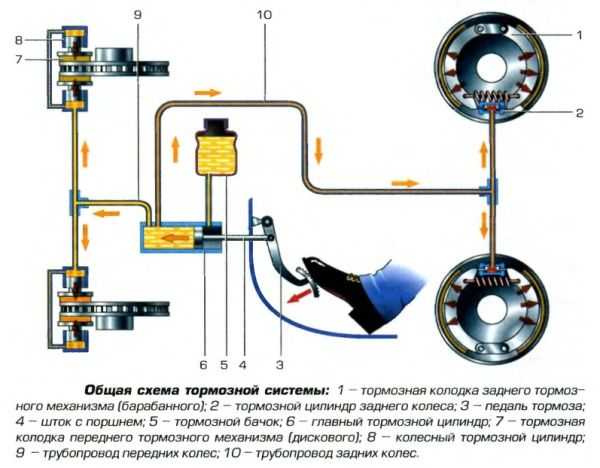

Принцип работы тормозной системы

В основе работы гидравлического привода лежит свойство жидкости не сжиматься от внешнего воздействия. Благодаря этому жидкость отлично выполняет роль передатчика усилия без каких-либо потерь, но при условии, что в ее составе будет отсутствовать газ.

Принцип действия тормозной системы с гидравлическим приводом очень прост: водитель жмет на педаль тормоза, тем самым начинает воздействовать на тормозную жидкость, находящуюся в герметичных трубопроводах. Поскольку она не сжимается, то усилие приводит к перемещению ее по трубопроводам, концы которых соединены с рабочими механизмами. Из-за этого давление в полостях механизмов возрастает, и поршни механизмов выходят со своих посадочных мест, прижимая колодки к дискам или барабанам – происходит замедление движения. При прекращении воздействия на педаль давление падает (жидкость возвращается обратно) и поршни механизмов становятся в исходное положение.

Видео: Принцип работы тормозной системы

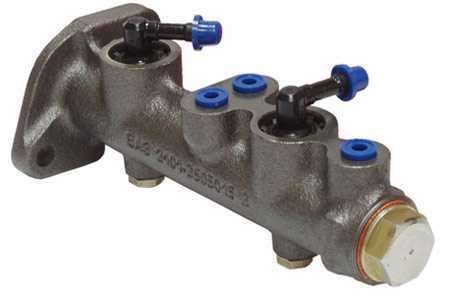

Главный тормозной цилиндр. Назначение, устройство

Основным элементом гидравлического привода является главный тормозной цилиндр (ГТЦ). Это именно благодаря ему осуществляется преобразование механического действия в давление тормозной жидкости. Также он еще и осуществляет разделение всей тормозной системы по контурам, что очень важно.

Основным условием нормального функционирования гидравлического привода является герметичность системы. В случае пробоя трубопроводов из-за утечки вся система перестанет работать. Чтобы исключить полный отказ системы ее разделили на два независимых друг от друга контура. Каждый из них объединяет по два тормозных механизма. В результате при повреждении трубопровода одного из контуров, второй остается герметичным и механизмы, с которыми он соединен, продолжают выполнять свою функцию. И хоть эффективность работы системы снижается, но автомобиль все же сохраняет возможность торможения.

Устройство и принцип действия двухконтурного ГТЦ достаточно интересны. И хоть внешне они могут отличаться, но внутреннее устройство всех главных цилиндров практически одинаково.

Внутри корпуса проделана полость, и каналы для соединения с трубопроводами (ведущими на тормозные механизмы), и бачком, откуда подается жидкость. В этой полости помещены два поршня, установленные друг за другом. Ими и осуществляется воздействие на жидкость. Чтобы обеспечить возврат поршней в исходное положение после отпускания педали, оба они подпружинены. Причем упором пружины первого поршня выступает второй. Пружина же второго поршня упирается в торцевую стенку полости корпуса.

Поскольку каждый из поршней отвечает за подачу жидкости только на свой контур, то вся полость ими разделена на две камеры (одна находится между поршнями, вторая – между поршнем и стенкой корпуса). Чтобы обеспечить герметичность каждой из них, на поршнях установлены резиновые уплотнительные элементы.

Каждая из рабочих камер соединена с бачком двумя каналами – компенсационным и перепускным. Благодаря им происходит восполнение количества жидкости в системе и предотвращение образования разрежения и завоздушивания в системе при отпускании педали. Также к камере присоединяется два трубопровода, каждый из которых ведет на свой тормозной механизм.

Видео: Главный тормозной цилиндр

Бачок может крепиться непосредственно на корпус ГТЦ или быть вынесенным (в этом случае он с цилиндром соединяется трубопроводами). Жидкость из него подается на оба контура, но при этом внутри бачка есть перегородка, разделяющая жидкость по контурам. Нужно это для того, чтобы в случае разгерметизации системы вся жидкость не вытекла.

Принцип работы

Теперь рассмотрим, как все работает: за счет воздействия пружин поршни установлены в исходном положении. При этом компенсационные каналы открыты, камеры полностью заполнены жидкостью (система соединена с атмосферой).

При нажатии на педаль тормоза водитель перемещает соединенный с ней шток. Этот шток, преодолевая усилие пружины, толкает первый поршень. Перемещаясь, он закрывает компенсационный канал, что приводит к герметизации контура (он отсоединяется от атмосферы) и открывает перепускной (жидкость из бачка поступает в полость за поршнем). При этом в камере начинает возрастать давление. Одна часть жидкости из нее идет в трубопроводы, воздействуя на тормозные механизмы, другая же – толкает второй поршень. Он, перемещаясь, делает то же самое, что и первый – закрывает один канал и открывает другой, а также выталкивает жидкость в трубопроводы.

При отпускании педали, пружины возвращают поршни в исходное положение. При этом, имеющаяся за поршнями жидкость возвращается обратно в бачок через перепускной канал (все это исключает возникновение разрежения). Став в начальное положение, поршни открывают компенсационные каналы, соединяя систему с атмосферой (происходит выравнивание давления в ней).

Теперь рассмотрим, как же работает ГТЦ в случае, если один из контуров потерял герметичность. Для начала разберем ситуацию, когда поврежден контур, за работу которого отвечал первый поршень. Поскольку он разгерметизирован и жидкости перед поршнем нет, то при нажатии на педаль, давление в камере не будет повышаться. Поршень, не встречая сопротивления, сместится до упора и уже механическим способом начнет воздействовать на второй поршень. А тот в свою очередь, передвигаясь, выполнит свою функцию – обеспечит нагнетание жидкости в механизмы своего контура.

В случае разгерметизации контура, за который отвечает второй поршень, все работает несколько по-иному. При нажатии на педаль, первый поршень начнет срабатывать как положено и в камере перед ним начнет возрастать давление. Но поскольку его не будет во второй камере, то не возникнет сопротивления и второй поршень под действием давления сместится и упрется в стенку корпуса. Это обеспечит выдавливание жидкости из первой камеры в трубопроводы контура.

Видео: Замена ремкомплекта на главном тормозном цилиндре на ВАЗ 2107

Основные неисправности

Несмотря на простоту конструкции и небольшое количество подвижных элементов, ГТЦ нередко перестает нормально выполнять свои функции из-за неисправностей.

Выявить поломку ГТЦ несложно. Первые сигналы о неисправности подаст тормозная педаль. Любое изменение в ее поведении при нажатии (легкость, увеличение усилия и т. д.), указывает на поломку. Но она будет сигнализировать о появлении проблем во всей системе. Более точно выявить неисправность позволяет проверка системы на трассе (авто разгоняется, а после осуществляется экстренное торможение). А далее по следам определяется, как работает система. После только остается визуально осмотреть все составные части привода на наличие подтеков.

Основными неисправностями главного тормозного цилиндра являются:

Главный тормозной цилиндр теряет свою герметичность обычно из-за сильного износа или повреждения уплотняющих манжет. При этом жидкость может перетекать между камерами, а также выходить наружу из корпуса. При этом в систему проникает воздух. В результате значительно снижается давление и эффективность тормозной системы ухудшается.

Видео:Замена главного тормозного цилиндра ваз 2108 2109 2110

Подсос воздуха в системе может происходить из-за закупорки вентиляционного отверстия в крышке бачка. Из-за этого при перемещении жидкости в бачке образуется разрежение, которое компенсируется воздухом, проникающим через манжету. В итоге, завоздушивание системы становится причиной падения эффективности работы системы.

Заклинивание поршня может произойти по двум причинам – попа

womaninred.ru

Неисправности главного тормозного цилиндра

Приветствую вас друзья на сайте ремонт авто своими руками. Тормозная система автомобилей состоит из целой группы узлов, каждый из которых берет на себя определенную функцию. При этом одним из наиболее важных элементов является главный тормозной цилиндр. Благодаря его действию усилие, прикладываемое к системе, приобретает форму гидродавления.

Неисправности главного тормозного цилиндра

Неисправности главного тормозного цилиндра могут привести к ряду негативных последствий. К примеру, возможно снижение эффективности тормозов или их отказ. Во избежание данных проблем каждый водитель должен знать, как распознать и устранить неисправность.

Как работает ГТЦ?

Принцип работы ГТЦ построен на способности жидкости держать свою «форму» под действием определенного давления. При этом конструктивно устройства состоят из 2-секционного главного цилиндра, каждая из секций которого имеет свой гидравлический контур.

Переднеприводные машины состоят из контуров, которые объединяют тормозные системы задних и передних колес по схеме «крест-накрест». К примеру, правое заднее колесо связано с левым передним, а левое заднее — с правым передним.

По-другому обстоят дела на заднеприводных автомобилях, где контуры формируются по-иному. Так, один из контуров работает на двух передних колесах, а второй — на колесах сзади.

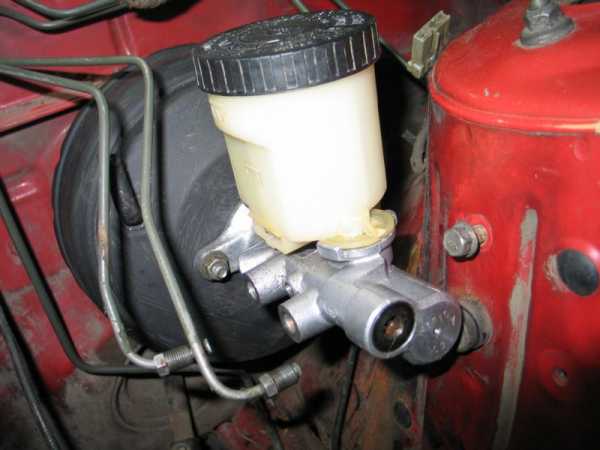

ГТЦ смонтирован на корпусе вакуумного усилителя. При этом заливка рабочей жидкости производится в 2-секционный бак, находящийся над основным цилиндром. Соединение бака с ГТЦ обеспечено, благодаря специальным отверстиям.

Чтобы упростить обслуживание стенки бачка были изготовлены из полупрозрачной пластмассы, что позволяет визуально держать под контролем уровень рабочей жидкости. Как только уровень опускается ниже нормированной величины, датчик дает сигнал на панель управления, и светится лампочка.

В самом корпусе ГТЦ есть два поршня, которые смонтированы один за другим. Первый имеет свободное расположение, а другой, наоборот, фиксирован и касается штоковой части вакуумного усилителя.

С целью повышения надежности поршни уплотнены с помощью резиновых манжет. Возврат поршней в первоначальное положение производится с помощью специальных пружин. К слову, именно они удерживают поршни в первоначальной позиции.

Как только вы нажимаете на педаль, производится вдавливание вакуумного усилителя посредством штока. Перемещаясь по цилиндрической полости, шток перекрывает отверстие для компенсации. Как следствие, в 1-м контуре возрастает давление, приводящее в движение 2-й поршенек. Итог — прирост общего давления и во 2-м контуре.

В момент перемещения поршней формируются пустые участки, которые наполняются рабочим составом. Подача тормозной жидкости производится через специальное отверстие. Движение поршеньков осуществляется до того момента, пока возвратная пружинка не выполнит свои функции.

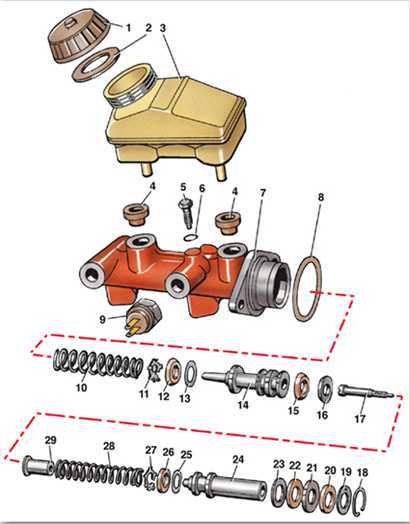

ГТЦ в разобранном виде

В каждом из контуров уровень давления возрастает до максимума, что приводит механизм в рабочее состояние. После того как машина останавливается, а педаль отжимается, поршни занимают свое первоначальную позицию. При этом уровень давления в контуре выравнивается и становится аналогичным атмосферному.

Втягивание недостающего воздуха производится через специальное отверстие для компенсации. Когда поршень перемещается в обратном направлении, рабочий состав выдавливается обратно в бачок.

Плюс контурной системы заключается в том, что при выходе из строя одного контура другой продолжает выполнять свои функции. К примеру, если будет утечка, то она проявит себя более глубоким «проваливанием» педали, но работа тормозов все равно останется на высоком уровне.

Основные неисправности ГТЦ и тормозной системы

Чтобы вовремя диагностировать поломку и устранить ее, важно знать признаки неисправности главного тормозного цилиндра.

Их несколько:

1. Сильно износившиеся колодки или появление течи рабочей жидкости в системе тормозов может стать причиной к снижению ее уровня. Как следствие, до выполнения ремонтных работ эксплуатация авто запрещена.

Важно внимательно осмотреть состояние трубок тормозной системы, оценить состояние ГТЦ, проверить рабочие цилиндры, соединительные шланги и суппорты. При обнаружении течи поврежденный узел необходимо заменить.

2. При заклинивании или выходе из строя ГТЦ эффективность торможения может снизиться, высок риск «смягчения» тормоза. Это происходит из-за снижения рабочей жидкости в системе или же попадания в нее воздуха. Описанные выше ситуации также возможны при закипании жидкости.

В случае когда тормоза, наоборот, стали слишком жесткими, высок риск поломки тормозного усилителя или регулирующего клапана вакуумного усилителя, а так же могут быть какие либо проблемы с вакуумным шлангом.

3. Повышается ход педали тормоза. Неисправность может быть вызвана низкокачественной регулировкой тормозов, наличием воздуха в системе и выходом из строя тормозного цилиндра.

Оставлять данный симптом без внимания запрещено, ведь есть большой риск полного отказа тормозной системы. Кроме этого, неисправность одного из цилиндров может стать причинной «проваливания» тормоза.

4. Неравномерное торможение или резкое снижение эффективности работы тормозной системы. Причин такой проблемы может быть несколько. Одна из них — попадание рабочей тормозной жидкости или смазывающего состава на поверхность колодки.

Если при нажатии на тормозную педаль транспортное средство начинает отклонять в одну или другую сторону, то это сигнализирует о попадании грязи на тормозные колодки или выходе из строя главного тормозного цилиндра. Еще одной вероятной причиной проблемы является износ дисков или тормозов.

Особенности диагностики

Первое, на что нужно обращать внимание — показания на приборной панели. Как правило, они раньше реагируют на неисправность, чем вы сумеете ее диагностировать в процессе эксплуатации. Так, если в тормозной системе есть проблемы, то на приборной панели должна загореться соответствующая лампа.

При появлении первых сигналов неисправности в тормозной системе, первое, чему нужно уделить внимание — осмотру тормозного цилиндра (на нем не должно быть явных следов течи).

Кроме этого, уделите внимание каждому из выходов тормозных контуров, местам стыков и так далее. После внешнего осмотра проверяйте давление в тормозной системе (сделать это можно с помощью специального манометра).

Полученное в процессе измерений давление сравнивается с тем, что рекомендует производитель автомобиля. Если измерения показали серьезную разницу, то можно говорить о выходе из строя одного из контуров. Отдельно стоит проверить герметичность контура, но выполнить эту работу можно лишь на специальном оборудовании.

Как показывает практика, одной из главных причин поломки ГТЦ является его разгерметизация. Заметить это несложно по появлению течи и характерного запаха. Повреждение корпуса, выход из строя возвратной пружины, износ манжет (уплотнительной и входной) или зеркала узла — все это повод для замены главного тормозного цилиндра.

Зная, как определить неисправность главного тормозного цилиндра, вы сможете выявить проблему на ранней стадии, устранить ее и исключить риски для жизни. Удачи на дорогах и конечно же без поломок.

remontavtovaz.ru

Неисправность главного тормозного цилиндра симптомы — Все о Лада Гранта

На легковых автомобилях для срабатывания механизмов тормозной системы чаще всего используется гидравлический привод. Широкое распространение этот тип привода получил за счет небольшой металлоемкости конструкции, сравнительной простоте и надежности.

Принцип работы тормозной системы

В основе работы гидравлического привода лежит свойство жидкости не сжиматься от внешнего воздействия. Благодаря этому жидкость отлично выполняет роль передатчика усилия без каких-либо потерь, но при условии, что в ее составе будет отсутствовать газ.

Принцип действия тормозной системы с гидравлическим приводом очень прост: водитель жмет на педаль тормоза, тем самым начинает воздействовать на тормозную жидкость, находящуюся в герметичных трубопроводах. Поскольку она не сжимается, то усилие приводит к перемещению ее по трубопроводам, концы которых соединены с рабочими механизмами. Из-за этого давление в полостях механизмов возрастает, и поршни механизмов выходят со своих посадочных мест, прижимая колодки к дискам или барабанам – происходит замедление движения. При прекращении воздействия на педаль давление падает (жидкость возвращается обратно) и поршни механизмов становятся в исходное положение.

Видео: Принцип работы тормозной системы

Главный тормозной цилиндр. Назначение, устройство

Основным элементом гидравлического привода является главный тормозной цилиндр (ГТЦ). Это именно благодаря ему осуществляется преобразование механического действия в давление тормозной жидкости. Также он еще и осуществляет разделение всей тормозной системы по контурам, что очень важно.

Основным условием нормального функционирования гидравлического привода является герметичность системы. В случае пробоя трубопроводов из-за утечки вся система перестанет работать. Чтобы исключить полный отказ системы ее разделили на два независимых друг от друга контура. Каждый из них объединяет по два тормозных механизма. В результате при повреждении трубопровода одного из контуров, второй остается герметичным и механизмы, с которыми он соединен, продолжают выполнять свою функцию. И хоть эффективность работы системы снижается, но автомобиль все же сохраняет возможность торможения.

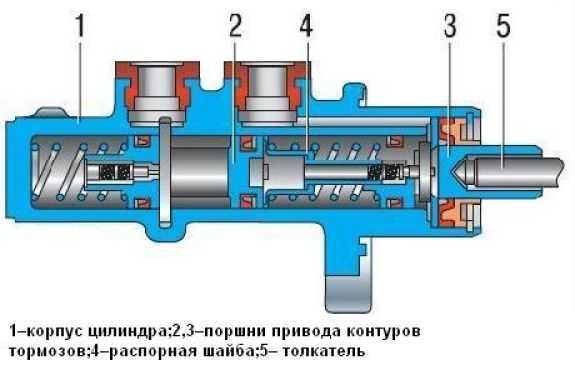

Устройство и принцип действия двухконтурного ГТЦ достаточно интересны. И хоть внешне они могут отличаться, но внутреннее устройство всех главных цилиндров практически одинаково.

Внутри корпуса проделана полость, и каналы для соединения с трубопроводами (ведущими на тормозные механизмы), и бачком, откуда подается жидкость. В этой полости помещены два поршня, установленные друг за другом. Ими и осуществляется воздействие на жидкость. Чтобы обеспечить возврат поршней в исходное положение после отпускания педали, оба они подпружинены. Причем упором пружины первого поршня выступает второй. Пружина же второго поршня упирается в торцевую стенку полости корпуса.

Поскольку каждый из поршней отвечает за подачу жидкости только на свой контур, то вся полость ими разделена на две камеры (одна находится между поршнями, вторая – между поршнем и стенкой корпуса). Чтобы обеспечить герметичность каждой из них, на поршнях установлены резиновые уплотнительные элементы.

Каждая из рабочих камер соединена с бачком двумя каналами – компенсационным и перепускным. Благодаря им происходит восполнение количества жидкости в системе и предотвращение образования разрежения и завоздушивания в системе при отпускании педали. Также к камере присоединяется два трубопровода, каждый из которых ведет на свой тормозной механизм.

Видео: Главный тормозной цилиндр

Бачок может крепиться непосредственно на корпус ГТЦ или быть вынесенным (в этом случае он с цилиндром соединяется трубопроводами). Жидкость из него подается на оба контура, но при этом внутри бачка есть перегородка, разделяющая жидкость по контурам. Нужно это для того, чтобы в случае разгерметизации системы вся жидкость не вытекла.

Принцип работы

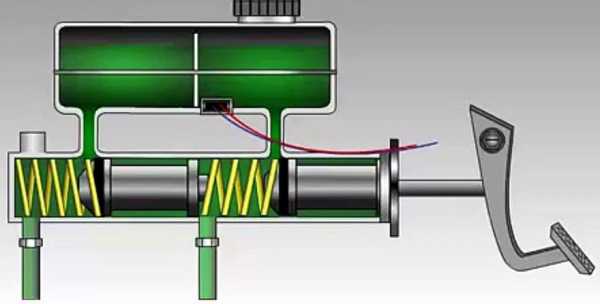

Теперь рассмотрим, как все работает: за счет воздействия пружин поршни установлены в исходном положении. При этом компенсационные каналы открыты, камеры полностью заполнены жидкостью (система соединена с атмосферой).

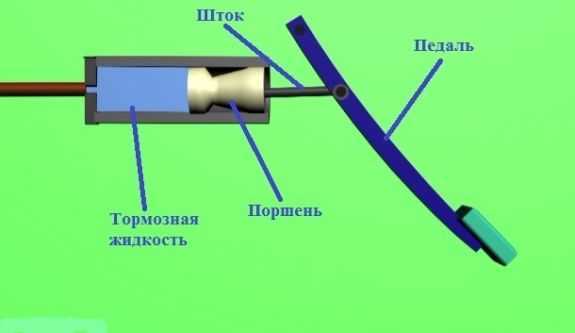

При нажатии на педаль тормоза водитель перемещает соединенный с ней шток. Этот шток, преодолевая усилие пружины, толкает первый поршень. Перемещаясь, он закрывает компенсационный канал, что приводит к герметизации контура (он отсоединяется от атмосферы) и открывает перепускной (жидкость из бачка поступает в полость за поршнем). При этом в камере начинает возрастать давление. Одна часть жидкости из нее идет в трубопроводы, воздействуя на тормозные механизмы, другая же – толкает второй поршень. Он, перемещаясь, делает то же самое, что и первый – закрывает один канал и открывает другой, а также выталкивает жидкость в трубопроводы.

При отпускании педали, пружины возвращают поршни в исходное положение. При этом, имеющаяся за поршнями жидкость возвращается обратно в бачок через перепускной канал (все это исключает возникновение разрежения). Став в начальное положение, поршни открывают компенсационные каналы, соединяя систему с атмосферой (происходит выравнивание давления в ней).

Теперь рассмотрим, как же работает ГТЦ в случае, если один из контуров потерял герметичность. Для начала разберем ситуацию, когда поврежден контур, за работу которого отвечал первый поршень. Поскольку он разгерметизирован и жидкости перед поршнем нет, то при нажатии на педаль, давление в камере не будет повышаться. Поршень, не встречая сопротивления, сместится до упора и уже механическим способом начнет воздействовать на второй поршень. А тот в свою очередь, передвигаясь, выполнит свою функцию – обеспечит нагнетание жидкости в механизмы своего контура.

В случае разгерметизации контура, за который отвечает второй поршень, все работает несколько по-иному. При нажатии на педаль, первый поршень начнет срабатывать как положено и в камере перед ним начнет возрастать давление. Но поскольку его не будет во второй камере, то не возникнет сопротивления и второй поршень под действием давления сместится и упрется в стенку корпуса. Это обеспечит выдавливание жидкости из первой камеры в трубопроводы контура.

Видео: Замена ремкомплекта на главном тормозном цилиндре на ВАЗ 2107

Основные неисправности

Несмотря на простоту конструкции и небольшое количество подвижных элементов, ГТЦ нередко перестает нормально выполнять свои функции из-за неисправностей.

Выявить поломку ГТЦ несложно. Первые сигналы о неисправности подаст тормозная педаль. Любое изменение в ее поведении при нажатии (легкость, увеличение усилия и т. д.), указывает на поломку. Но она будет сигнализировать о появлении проблем во всей системе. Более точно выявить неисправность позволяет проверка системы на трассе (авто разгоняется, а после осуществляется экстренное торможение). А далее по следам определяется, как работает система. После только остается визуально осмотреть все составные части привода на наличие подтеков.

Основными неисправностями главного тормозного цилиндра являются:

Главный тормозной цилиндр теряет свою герметичность обычно из-за сильного износа или повреждения уплотняющих манжет. При этом жидкость может перетекать между камерами, а также выходить наружу из корпуса. При этом в систему проникает воздух. В результате значительно снижается давление и эффективность тормозной системы ухудшается.

Видео:Замена главного тормозного цилиндра ваз 2108 2109 2110

Подсос воздуха в системе может происходить из-за закупорки вентиляционного отверстия в крышке бачка. Из-за этого при перемещении жидкости в бачке образуется разрежение, которое компенсируется воздухом, проникающим через манжету. В итоге, завоздушивание системы становится причиной падения эффективности работы системы.

Заклинивание поршня может произойти по двум причинам – попаданием сора внутрь цилиндра через бачок или образованием ржавчины на внутренних поверхностях корпуса. Это приводит к тому, что один из контуров прекращает работу.

Восстановление работоспособности ГТЦ возможно только в случае износа или повреждения уплотнителей или же засорении. Для проведения ремонта продаются специальные ремкомплекты.

Зачастую промывка цилиндра и замена резинотехнических элементов позволяет полностью восстановить работоспособности. Но бывают и случаи, когда такие меры не помогают и решить проблему можно только путем замены узла в сборе.

Проблемы, возникшие с тормозами в пути, считаются критическими и подлежат немедленному устранению. Виновником неисправности зачастую является основной цилиндр, установленный в подкапотном пространстве и жестко соединенный с педалью.

Чтобы выяснить причину поломки и самостоятельно отремонтировать агрегат, необходимо знать устройство главного тормозного цилиндра (ГТЦ) и его принцип действия. В процессе диагностики нужно различать и отсеивать неполадки других элементов системы.

Как функционирует ГТЦ?

Агрегат состоит из следующих деталей:

• металлический корпус с отверстиями для подвода тормозной жидкости, штока педали и присоединения расширительного бачка;
• 2 поршня с уплотнительными резиновыми манжетами;
• 2 возвратных пружины;
• направляющие втулки;
• торцевая пробка с прокладкой.

Сверху к корпусу главного распределителя прикреплен расширительный бачок, куда уходят излишки жидкости через компенсационные отверстия. Внутри элемент разделен на 2 цилиндра с отдельными поршнями, стоящими на одной оси.

Глухой торец корпуса закрыт резьбовой пробкой, с другой стороны расположен фланец крепления к вакуумному усилителю. Шток от педали тормоза прикреплен к первому поршню. К нижним отверстиям присоединены трубки тормозных контуров – отдельно для передних и задних колес.

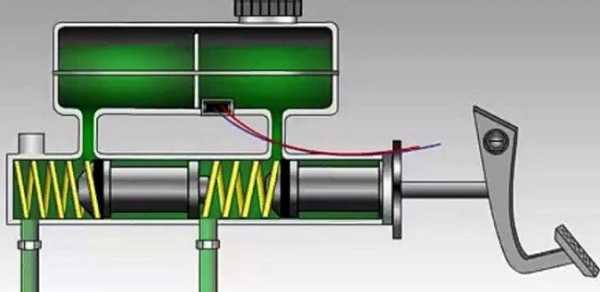

Принцип работы главного тормозного цилиндра выглядит так:

1. При нажатии педали оба поршня одновременно движутся вперед и толкают жидкость в трубки контуров. Под ее давлением срабатывают колесные цилиндры, сжимающие колодки на дисках.
2. Часть жидкости, не успевшая пройти в трубки, затекает в расширительную емкость через специальные перепускные отверстия.
3. Когда водитель отпускает педаль, пружины выталкивают поршни обратно, возвращая в первоначальное положение. Жидкость из трубок и бачка снова наполняет цилиндры.
4. Для компенсации расширения жидкости (например, от нагрева) предусмотрена еще пара отверстий, ведущая в расширительный бачок.

Примечание. ГТЦ действует совместно с вакуумным усилителем (на схеме не показан), помогающим давить на поршни. Это позволяет ускорить срабатывание системы и облегчить действия водителя.

Симптомы неполадок

Жидкостная система тормозов состоит из множества деталей, способных прийти в негодность: трубки, рабочие цилиндры колес, суппорты, барабаны и колодки. Характерные признаки неисправности главного тормозного цилиндра:

1. После нажатия педали автомобиль останавливается медленно. Причина – манжеты одного либо двух поршней потеряли герметичность – потрескались или «поплыли».
2. Для замедления нужно сильно давить педаль тормоза. Явление возникает из-за набухания резины поршневых уплотнителей.
3. Слишком короткий ход тормозной педали. Жидкости внутри цилиндра некуда деваться, поскольку компенсационное отверстие засорилось. Другой вариант – проход перекрыт разбухшим резиновым уплотнителем.
4. Распространенный симптом – провал педали, тормоза включаются в конце хода. Свидетельствует о полном износе манжет, в результате жидкость проникает за поршень и устремляется в расширительный бачок – цилиндр «перепускает».
5. Колодки не отпускают тормозные диски и барабаны, при движении сильно греются. Варианты: заклинил один из поршней либо засорилось перепускное отверстие.

Перечисленные признаки неисправности ГТЦ схожи с неполадками других элементов. Провал педали также случается при подпадании большого количества воздуха в трубки либо потере жидкости в одном из рабочих цилиндров.

Вялое замедление и повышение силовой нагрузки на педаль часто вызывается поломкой вакуумного усилителя – трещиной мембраны или отсутствием герметичности на стыках шланга, отбирающего разрежение двигателя.

Существуют признаки, явно указывающие на работоспособность главного гидроцилиндра и неисправность прочих элементов:

• в процессе торможения машину уводит в сторону – проблема кроется в определенном контуре или колесе;
• заклинивание тормозных механизмов одного колеса;
• скрип и писк при торможении;
• нагрев дисков и колодок на одном колесе.

Если отсеять указанные симптомы, станет легче проверить главный тормозной цилиндр в условиях гаража. Сюда же относятся явные протечки тормозной жидкости и стук изношенных суппортов.

Диагностика и ремонт

Из перечисленных выше признаков нетрудно понять, что в большинстве случаев источник проблем один – резинотехнические изделия, пришедшие в негодность. Манжеты трескаются и набухают, в результате перепускают жидкость и закрывают сбросные отверстия. Отсюда рекомендация: все «резинки» тормозной системы следует менять с интервалом примерно 100 тыс. км, не дожидаясь критического износа.

Справка. Многие автомеханики высказывают мнение, что после замены манжет основной гидроцилиндр прослужит недолго. Утверждение отвечает истине, если автолюбитель приобрел дешевые запчасти низкого качества либо поставил новые уплотнительные кольца в цилиндр, где образовалась внутренняя выработка стенок.

Прежде чем проверить ГТЦ на работоспособность, убедитесь в отсутствии других неисправностей:

1. Осмотрите узлы колес с внутренней стороны на предмет протечки тормозной жидкости из рабочих цилиндров.
2. Проверьте целостность расширительного бачка и уровень жидкости в нем.

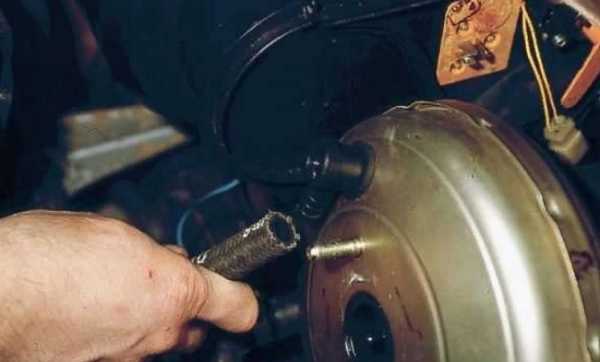

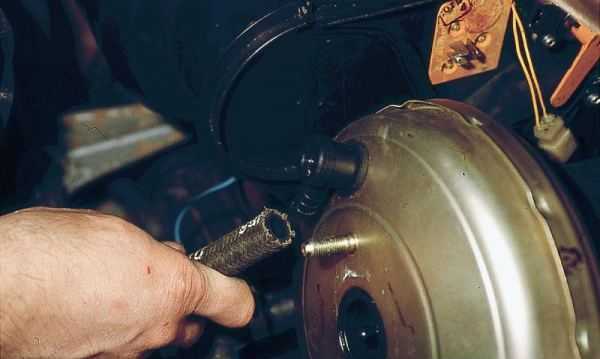

3. Заведите двигатель и на холостом ходу передавите патрубок отбора вакуума к усилителю. Если обороты двигателя заметно выросли, имеет место подсос воздуха и главный цилиндр, скорее всего, исправен.

Явный симптом, указывающий на поломку основного гидроцилиндра, – капли тормозной жидкости на корпусе. Обнаружив протекание, смело демонтируйте агрегат и разбирайте в поисках причины. Другие распространенная неполадка – перетекание жидкости сквозь уплотнители – диагностируется так:

1. Откройте крышку расширительной емкости и посадите на водительское место помощника.
2. Прислушиваясь к звукам в бачке, отдайте команду помощнику нажать педаль.
3. Если педаль идет легко, а в резервуаре слышится бульканье, туда поступает жидкость. Причина – изношенные манжеты неспособны создать давление в контурах, жидкость просачивается через неплотности и попадает в емкость.

Также на проблемы ГТЦ указывает заклинивание либо слишком малый ход педали. Сядьте за руль, нажмите ее несколько раз, и заведите мотор, удерживая педаль ногой. Если она провалилась до пола или не сдвинулась с места, разбирайте гидроцилиндр.

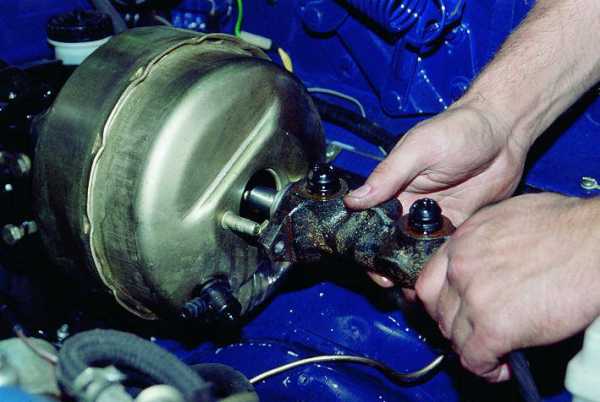

Чтобы произвести замену либо ремонт главного тормозного цилиндра, нужно снять агрегат с автомобиля. Работы ведутся в следующем порядке:

1. Откачайте жидкость из бачка шприцем. Если манжеты перепускают, надавите несколько раз педаль и отсосите поступившие излишки жидкости.
2. Снимите расширительный бачок.
3. Опорожнять все тормозные контуры необязательно. Подставив небольшую емкость, отверните гайку первой трубки и аккуратно отведите ее в сторону, заткнув деревянной палочкой.
4. Повторите операцию со второй трубкой, открутите крепление фланца ГТЦ и снимите агрегат.

Дальнейшие действия зависят от конструкции главного цилиндра. Если элемент полностью разбирается, поменяйте резиновые уплотнители. В противном случае придется заменить поршни в сборе. Предварительно вымойте корпус и все отверстия спиртом, использовать бензин не допускается. После сборки долейте жидкость и прокачайте тормозную систему для удаления воздуха.

Признаки неисправности ГТЦ

Признаки неисправности ГТЦ

ГТЦ, или главный тормозной цилиндр — один из самых важных элементов тормозной системы, так как именно благодаря ему происходит замедление автомобиля после нажатия водителем на педаль тормоза.

На современные автомобили как правило устанавливаются двухсекционные ГТЦ, которые образуют два контура, работающих независимо. Такая система позволяет обеспечить работоспособность тормозной системы даже если один из контуров выйдет из строя или потеряет свою герметичность.

Работа ГТЦ разнится в зависимости от расположения привода. На переднеприводных транспортных средствах первый контур контролирует работу передней правой и задней левой тормозных колодок, второй — передней левой и задней правой. На заднеприводных автомобилях первый контур контролирует работу передних тормозных колодок, второй — задних.

Существует несколько признаков, говорящих о необходимости диагностики состояния тормозного цилиндра:

1. Быстрый износ тормозных колодок, а также появление протечек тормозной жидкости говорят о необходимости срочной диагностики ГТЦ. При появлении данных признаков не рекомендуется эксплуатировать автомобиль до устранения неполадок. Необходимо проверить состояние трубок в тормозной системе, тормозных цилиндров и соединительных шлангов.
2. Слишком «мягкие» тормоза говорят о низком уровне тормозной жидкости, также причинами могут быть ее закипание или падание воздуха.

Слишком «жесткий» тормоз говорит о возможных неполадках усилителя тормоза или клапана вакуумного усилителя.

1. Повышенный ход педали тормоза говорит о нерабочем ГТЦ или же неточной регулировке тормозов. Выход из строя элементов тормозной системы представляет больший риск при эксплуатации автомобиля, поэтому требует неотложного ремонта.
2. Неравномерное торможение, отклонение автомобиля в сторону говорит о попадании твердых частиц на тормозные колодки, а также выходе из строя ГТЦ. Также причиной может служить износ тормозных дисков или колодок.

Как и любая деталь, тормозной цилиндр автомобиля подвержен износу и разрушительному процессу коррозии, который в ГТЦ протекает изнутри. Причинами быстрого износа детали могут послужить попадание воды или кислорода в тормозную жидкость. Однако чаще всего ГТЦ страдает от разгерметизации, вызывая протечки тормозной жидкости. Как следствие, проблема сопровождается снижением уровня тормозной жидкости, что является одним из явных признаков разгерметизации тормозного цилиндра. Разгерметизация тормозного цилиндра, как и его сильный износ являются серьезными проблемами, ставящими под угрозу безопасность использования автомобиля, потому при появлении признаков износа или разгерметизации ГТЦ рекомендуется немедленно заменить вышедшую из строя деталь на новую.

Купить тормозной цилиндр вы можете в магазине IXORA. Квалифицированные менеджеры обязательно помогут сделать правильный выбор, ответят на все ваши вопросы. Обращайтесь, это выгодно и удобно.

* Применяемость деталей конкретно для Вашего автомобиля уточняйте у менеджеров по телефону: 8 800 555-43-85 (звонок по России бесплатный).

Полезная информация:

Получить профессиональную консультацию при подборе товара и подробную информацию по всем интересующим Вас вопросам можно позвонив по телефону — 8 800 555-43-85 (звонок по России бесплатный).

o-ladagranta.ru

Замена и ремонт главного тормозного цилиндра

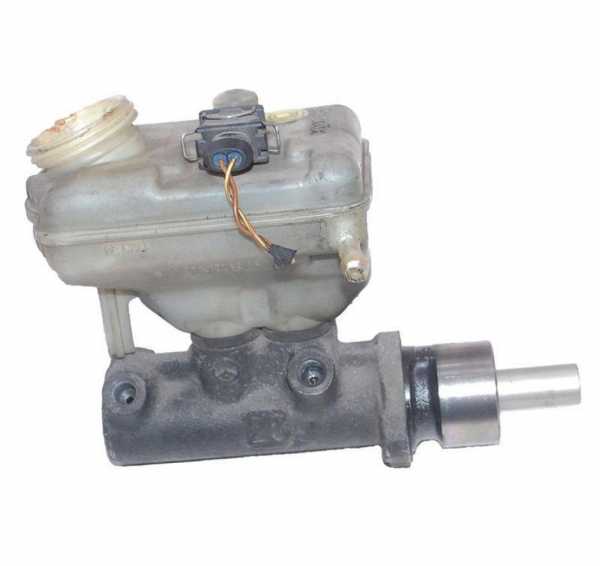

Конструкция и принцип работы главного тормозного цилиндра (ГТЦ) на любом автомобиле с вакуумным усилителем тормозов (ВУТ) одинаковы. Именно ГТЦ обеспечивает необходимое давление тормозной жидкости, поэтому эффективность тормозов напрямую связана с его состоянием.

Устройство главного тормозного цилиндра

 Основа ГТЦ – чугунная литая труба с полированной внутренней поверхностью, в которой перемещаются поршни. Когда водитель нажимает на тормоз, прикрепленный к педали шток приводит в действие ВУТ. Шток ВУТ нажимает на задний поршень ГТЦ, который перекрывает компенсационное отверстие и создает давление в тормозных трубках.

По мере продвижения вперед, задний поршень поднимает давление в передней камере как через переходные отверстия, так и с помощью пружины, которой он соединен с поршнем переднего цилиндра. Поршень переднего цилиндра начинает двигаться, перекрывает компенсационное отверстие и поднимает давление в передней камере и тормозных трубках.

Неисправности ГТЦ

Основные неисправности главного тормозного цилиндра:

• износ резиновых уплотнительных элементов;
• образование царапин и ржавчины на внутренней поверхности ГТЦ;
• попадание воздуха внутрь ГТЦ.

Во время торможения сильно возрастает температура в рабочих цилиндрах, что ведет к сильному нагреву тормозной жидкости. Через 1 – 2 года свойства жидкости начинают меняться, это приводит к повышенному износу резиновых уплотнений. Ведь в жидкость попадают частицы металлических окислов и гидроксидов, а также микроскопические фрагменты резиновых уплотнений. В результате уплотнители, а нередко и внутренняя поверхность ГТЦ изнашиваются, это приводит к появлению утечек тормозной жидкости.

Если где-то в тормозной системе присутствует даже небольшая утечка, уровень жидкости в бачке будет постоянно понижаться. При достижении критического значения внутрь ГТЦ может попасть воздух, это сильно снизит эффективность торможения. Чем больше воздуха, тем хуже работает система. В некоторых случаях тормоза срабатывают только с 4 – 5 нажатия на педаль.

Как снять главный тормозной цилиндр

Технология демонтажа ГТЦ на любом автомобиле одинакова. Сначала шприцем откачивают тормозную жидкость из бачка (бачок можно снимать как на машине, так и после демонтажа ГТЦ). Затем с помощью специального ключа откручивают наконечники тормозных трубок (желательно сразу же надеть на них резиновые колпачки). После этого откручивают гайки крепления ГТЦ к ВУТ и снимают цилиндр.

Разборка и ремонт ГТЦ

После демонтажа ГТЦ необходимо внимательно осмотреть его на предмет утечки жидкости. Если задний сальник влажный или мокрый, скорее всего, часть тормозной жидкости попала в ВУТ и разъедает его мембраны. Необходимо шприцем и тонкой трубочкой откачать жидкость из ВУТ.

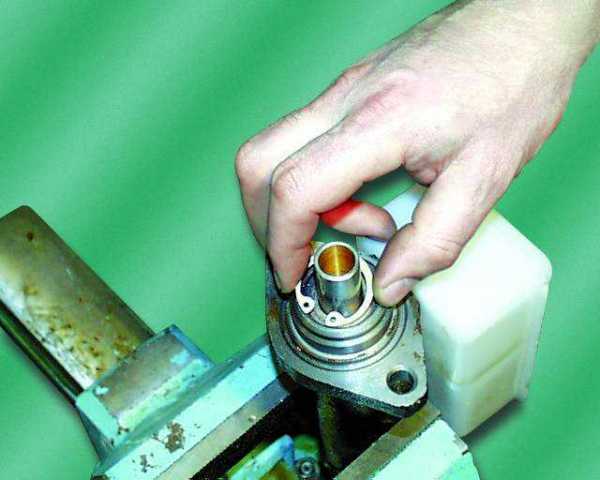

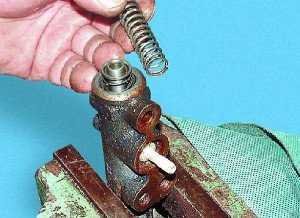

Для разборки ГТЦ слейте с него жидкость, затем аккуратно зажмите в тисках таким образом, чтобы отверстия для установки бачка оказались внизу. Открутите стопорные винты, которые не позволяют поршням возвращаться излишне далеко. Извлеките ГТЦ из тисков и с помощью съемника снимите стопорное кольцо со стороны ВУТ. Вытащите первый поршень и пружину. Нередко второй поршень выходит с трудом, поэтому приходится или стучать ГТЦ по деревянному бруску, или глушить одно из отверстий дальнего цилиндра с помощью подходящего болта и подключать ко второму отверстию компрессор с давлением не меньше 6 атмосфер. Вытаскивая поршни, обязательно запоминайте, как установлены резиновые уплотнители и как расположены поршни, это очень поможет при сборке.

Внимательно осмотрите внутреннюю поверхность ГТЦ. Любые царапины ведут к снижению эффективности торможения, поэтому недопустимы. Если на внутренней поверхности обнаружены царапины, корпус или ГТЦ целиком необходимо заменить. Убедившись, что внутренняя поверхность ГТЦ не имеет повреждений, покупайте соответствующий ремкомплект. При выборе ремкомплекта отдавайте предпочтение изделиям, которые изготовлены предприятиями-партнерами крупных автопроизводителей. Нередко оригинальные ремкомплекты от одной марки или модели подходят к другой.

Снимите все старые резиновые уплотнители с поршней. Промойте поршни водой и просушите сжатым воздухом. Установите новые уплотнители из ремкомплекта. Перед установкой обязательно смажьте их тормозной жидкостью, это облегчит их посадку на место и предотвратит повреждение. Не перепутайте направление установки манжет. Перед сборкой ГТЦ промойте его корпус водой с моющими средствами, просушите сжатым воздухом и обильно смажьте тормозной жидкостью. Не используйте для промывки бензин или другие нефтепродукты, если вы некачественно смоете их, то они разъедят резиновые уплотнители. Установите на место поршни, закрутите стопорные болты, вставьте задний сальник и стопорное кольцо.

Установка и прокачка ГТЦ

Установку выполняйте также, как демонтаж, только в обратной последовательности. После того как затянули наконечники трубок, заливайте тормозную жидкость. Теперь необходимо прокачать главный тормозной цилиндр. Попросите помощника 4 раза плавно и до упора нажать на педаль тормоза, затем нажать еще раз и не отпускать. Ослабьте задний правый наконечник тормозной трубки, чтобы из-под него потекла тормозная жидкость. После того, как жидкость и воздух перестанут выходить, затяните наконечник и разрешите помощнику отпустить педаль тормоза. Повторите эту процедуру 3 – 4 раза для каждой трубки.

В половине случаев такой подход позволяет избежать полной прокачки тормозов. После прокачки педаль тормоза должна быть очень тугой. Заведите двигатель, и несколько раз нажмите педаль тормоза. Если она легко продавливается больше, чем на 1/6 часть хода, необходима полная прокачка тормозов. Выезжайте на любой прямой участок, где можно без помех разгоняться и тормозить. Разгонитесь до 5 – 10 километров в час и нажмите на тормоз, чтобы убедиться, что тормоза работают. Если все нормально, разгонитесь до 30 километров в час, затем резко и сильно нажмите на педаль тормоза. Если машина будет тормозить быстро и без увода в стороны, вы все сделали правильно. Если автомобиль повело в сторону, необходима полная прокачка тормозов.

vipwash.ru

Неисправности тормозной системы

Бесперебойно работающая тормозная система один из основных гарантов безопасной поездки на автомобиле, особенно зимой.  Поэтому, водители должны уделять ей особое внимание, знать  признаки сбоев, определять их по внешним проявлениям и своевременно исправлять.

В предложенном Вашему вниманию обзоре, мы расскажем об основных неисправностях тормозной системы у легковых автомобилей и как устранить их своими руками.

Исправные тормоза — залог безопасности

Чтобы не попасть в неприятную, а тем более, крайне опасную ситуацию на дороге, приобретая автомобиль с «историей» в первую очередь дотошно проверяйте тормоза. Обнаруженные вовремя небольшие проблемы устранить проще, чем потом тратиться на серьёзные ремонтные работы. Поэтому,  уважаемые автолюбители, регулярно проводите диагностику тормозной системы!

Неисправности дискового тормозного механизма

У дисковых тормозов можно выявить следующие неисправности:

• износ, повреждение, замасливание тормозных колодок;
• деформация тормозных дисков и задиры на их поверхностях;
• деформация суппорта и ослабление креплений.

Основные неисправности привода тормозов

• подтекание тормозной жидкости из рабочего цилиндра
• утечка ее через сальники главного цилиндра;
• нарушение целостности шлангов и трубопроводов;
• ухудшение подсоса при ослаблении креплений.

Неисправности вакуумного усилителя

• дефицит разряжения во впускном коллекторе;
• повреждение вакуумного шланга;
• залипание клапана усилителя.

Если автомобиль подтормаживает, возможно, что проблему нужно искать в вакуумном усилителе тормозов. Причина—не плотное прилегание прокладок между корпусом и диафрагмой. А также трещины или деформация уплотнителя крышки и ее не прочная фиксация. Так происходит, когда  повреждаются стопорящие детали.

Выше перечисленные поломки тормозной системы в разной степени ухудшают тормозные характеристики автомобиля и снижают его безопасность. Неисправности потенциально опасны не только для Вас, но и для других участников движения и для людей, идущих по обочине и по переходам.

Неисправность  ABS

Благодаря ABS  обладатели современных автомобилей  чувствуют себя уверенно на мокрой,   заснеженной и обледенелой дороге. Электронная система  контролирует степень сцепления колес с дорогой и обеспечивает устойчивость машины на сложном дорожном покрытии.

 Она значительно снижает тормозной путь при резком снижении скорости и не позволяет колесам заблокироваться. В результате ABS предотвращает заносы и выбросы автомобиля на «встречку».

 Поэтому, исправности ABS нужно уделять особое внимание. Система  состоит из следующих элементов:

• датчиков скорости, которые находятся на колесах автомобиля;
• электронного блока управления;
• гидравлических клапанов, которые без участия водителя в каждом колесе обеспечивают оптимальное тормозное усилие.

Конечно, не все автомодели оснащены ABS , которая обеспечивает надежное торможение. Но, если в машине такая опция установлена, то  Вы должны знать, когда в системе появляются сбои. Как определить, что с антиблокировочной тормозной системой что-то не так?

Внимательно осмотрите шариковый клапан поршня. Изношенный элемент будет пропускать тормозную жидкость. Нажимая на педаль тормоза, Вы почувствует, как она  как бы слегка отдает назад.

При включении зажигания, компьютер автомобиля и компьютерный блок ABS  в автоматическом режиме тестируют антиблокировочную тормозную систему. Если в головной компьютер поступает «неправильная» информация  от датчиков, блока ABS и гидравлических клапанов тормозной системы, то  Вы увидите на приборной панели красный индикатор ABS.

Несмотря на неисправность  ABS, механическая тормозная система все равно будет выполнять свои задачи. Автомобиль может двигаться дальше, но уже без поддержки электронной блокировки колес. Вы должны быть предельно осторожны и внимательны на мокром, скользком, покрытым снегом или льдом дорожном полотне.

Что делать, когда загорелся чек

Что делать, когда на приборной панели вашего авто загорается чек, предупреждающий о проблемах в тормозной системе?

Во-первых,  удостоверьтесь, что индикатор появился из-за неполадок в ABS, а не из-за проблем в самой тормозной системе. Также, чтобы выяснить, что красный сигнал  указывает на неисправности ABS, посмотрите, не попал ли в тормозную систему воздух, и не подтекает ли тормозная жидкость. Проверьте уровень жидкости и герметичность трубок и шлангов.

Кроме того, значок ABS может загореться из-за каких-то неисправностей в электрической цепи или из-за случайного сбоя компьютерной программы. Выключите зажигания и выньте ключ, а потом опять  включите зажигание. Возможно, красный чек исчезнет.

Обратите внимание на звуки при торможении и на движение тормозной педали. Когда слышен какой-то свист, стук или педаль слегка «проваливается», тогда немедленно отправляйтесь в технический центр. Специалисты квалифицированно продиагностируют тормозную систему и выявят неисправности.

Если тормоза неисправны, не геройствуйте! Не выезжайте на оживленную дорогу, а лучше вызовите эвакуатор.

 Наиболее частые неисправности тормозной системы

Чтобы в вашей машине тормоза не сбоили и работали как часы, нужно следить за качеством тормозной жидкостью. Она должна быть “свежей». Если появилась чернота, то все ее рабочие характеристики резко ухудшаются. Уже не будет должного давления в тормозных цилиндрах.

Также «изношенная» гидравлическая жидкость  разъедает  металлические элементы тормозной системы, вызывая коррозию их поверхностей и деформацию. В результате ускоряется износ резиновых элементов тормозной  системы. Тормозное усилие уменьшает, эффективность торможения падает. В этом случае  останется один шаг до серьезной аварийной ситуации.

Утечка  жидкости, посторонний звук, скрип тормозов, «мягкий» ход  педали или увеличенный тормозной путь—это не полный перечень «сторожевых сигналов» которые, «говорят» о неисправностях в тормозной системе.

Неполадки  появляются  из-за утечки  тормозной жидкости или из-за ее нерегулярной замены,  из-за износа колодок или нарушения герметичности трубпроводов. Если, появился хоть один  из этих признаков, по возможности, устраните его и в тех-центре проверьте работу всей тормозной системы!

 Самостоятельная диагностика тормозной системы и устранение неполадок

Зафиксируйте машину, прежде чем работать с тормозами.

1. При плохом торможении, возможно, что из колёсных цилиндров тормозов вытекает жидкость. Поэтому, замените колёсные цилиндры. Колодки и барабаны тщательно промойте, высушите и затем, прокачайте систему гидропривода.
2. Проверьте герметичность всех соединений, целостность шлангов и трубок. Сделать это очень просто. Подстелите под машину белый материал или бумагу. Запустите двигатель и нажмите на тормоз.
3. Если имеется утечка, на полотне Вы увидите характерные пятна от жидкости, которую пропускают изношенные и поврежденные тормозные шланги. Замените их на новые. Не пытайтесь  восстановить поврежденные элементы накладкой бандажа. Если повреждено резьбовое соединение, то поменяйте полностью узел.
4. Для того чтобы «проинспектировать» вакуумный усилитель, нажмите на тормоз при не работающем моторе, а потом при работающем. Если, тормозная педаль идет туго, то есть вероятность, что из строя вышел вакуумный усилитель. Замените его неисправные детали.
5. Выключив двигатель, проверьте пневматический привод на герметичность. Там где выходит воздух, Вы услышите характерный звук. Места соединения трубопроводов обработайте густым мыльным раствором. В точках утечки, появятся воздушные пузырьки.
6. Педаль тормоза проваливается, если в тормозную систему попадает воздух. Его из гидропривода необходимо удалить по стандартной методике прокачки гидравлических систем торможения.
7. Если Вы слышите неприятный пищащий звук, значит, тормозные колодки пришли в негодность и требуют замены. Звук издает индикатор изношенности тормозных колодок ( встроенная пружина) или истертые до металла накладки тормозных колодок. До, такого состояния автомобиль доводить нельзя. При сложной ситуации на дороге поршень может выскочить из цилиндра, и вся тормозная жидкость вытечет. Это очень опасно! Колодки срочно замените, пока не повредился тормозной диск.
8. Когда педаль проваливается — это признак разгерметизация тормозной системы. Найдите место разгерметизации и устраните его.
9. Автомобиль иногда самопроизвольно подтормаживает из-за ослабления крепежа  суппорта или его неисправности. При этом нагреваются тормозные диски так, что от них идет дым. В первом случае — проверьте и подтяните болты, во втором – заметите суппорт.
10. Меняйте тормозную жидкость согласно рекомендации производителя. Для этого, старую жидкость откачайте из бачка главного тормозного цилиндра с помощью шприца или спринцовки. Таким образом, Вы удалите и воздух, если он туда попал. Залив новую тормозную жидкость прокачайте систему.

Применяя несложную самостоятельную диагностику, Вы будете уверены в исправности тормозной системы и обеспечите безопасность себе и пассажирам.

avtovykup100.ru
