Как по внешнему виду свечи зажигания определить неисправность?

Добрый день! Сегодняшняя статья – наглядное руководство, позволяющее определить неисправности двигателя по внешнему виду свечей зажигания. Ниже приведена инструкция (с фото), которая поможет вам определить характер неисправности по цвету и типу отложений на свечах зажигания.

Со временем электроды свечи на исправном двигателе начинают покрываться светло-коричневым или темным налетом. В общем случае износ электродов происходит равномерно, при этом, как и в случае с резьбой, на них не должно наблюдаться следов масла или несгоревшего топлива.

Нормальная работа:

Свеча исправна, и ее можно установить обратно.



Коричневые и темно-серые отложения на электроде.

Это распространенная картина при использовании топливных присадок (например, очистителей топливных форсунок). При этом на свече могут наблюдаться светлые отложения.

Даже если обнаруженные отложения указывают на нормальную работу свечи, рекомендуется перед ее установкой проверить величину зазора между электродами и почистить от отложений.





Зольные отложения.

Светло-коричневые отложения, покрывающие центральный и боковой электроды. Они образуются из-за несгоревшего масла или топливных присадок.
Если отложения образуются на одной стороне свечи, то это указывает на износ деталей в верхней части двигателя (клапаны, прокладки, головка цилиндров). Если же они наблюдаются на электроде, то это признак износа деталей в нижней части двигателя (цилиндр, поршень).



Следы масла/топлива.

Следы масла на свечах появляются при попадании его в камеру сгорания.

Отложения масла, образующиеся на свече, нарушают процесс искрообразования. Электрическая энергия достигает электрода не через дугу в зазоре свечи, а через масло. Такая ситуация обычно указывает на значительный износ двигателя.

Почистить эти отложения можно, но без ремонта двигателя, большого смысла это не имеет. 10-20 минут работы и свечи снова будут в прежнем состоянии.





Следы углерода.

Мягкие, черные, сухие отложения на свече.

Такие отложения указывают на обогащение топливовоздушной смеси, некорректную работу системы зажигания или неправильный температурный режим работы двигателя (слишком холодный). Они хорошо проводят ток и могут нарушать процесс искрообразования.



Свечи слишком горячие.


Белесый цвет изолятора и раковины на электродах свидетельствует о слишком высокой температуре работы двигателя. В некоторых случаях цвет изолятора может быть серым или темно-синим.

Неправильный температурный режим работы двигателя, обедненная горючая смесь или неправильная настройка фаз газораспределения могут быть причиной этого состояния. Обратите особое внимание на возможные нарушения состава отработавших газов и перегрев двигателя, которые также способны вызвать сильный нагрев свечей зажигания.





В заключение рекомендую посмотреть вот это видео о самых распространенных неисправностях в работе двигателя, которые можно диагностировать по состоянию свечей:





На этом у меня сегодня все. Я надеюсь, что статья полезна и теперь вы можете по внешнему виду свечей зажигания определять неисправности двигателя. Если у Вас остались вопросы или вы хотите дополнить статью – пишите комментарии.







С уважением, администратор http://life-with-cars.ru

life-with-cars.ru

Основные признаки неисправности свечей зажигания: список, причины, особенности ремонта

Свечи зажигания – это неотъемлемая часть двигателя любого бензинового автомобиля. Именно эта деталь обеспечивает необходимую искру, которая затем поджигает смесь воздуха и горючего в камере сгорания. Как и все остальные детали двигателя, они могут выходить из строя, и если появляются хотя бы малейшие признаки неисправности свечей зажигания, их необходимо устранить.

Если деталь вышла из строя, повышается нагрузка и на катушку зажигания, которая в результате также может сломаться. Стоимость свечи несравнима с ценой катушки. Если продолжать ездить на неисправных свечах, водитель будет наблюдать неустойчивую работу силового агрегата на холостых оборотах. Зачастую, когда все находится в исправном состоянии, работа мотора на 1000 об. плавная и мягкая. При неисправностях свечей стрелка тахометра будет скакать, а мотор вибрировать и издавать неприятные жесткие звуки.

Сегодня обнаружить признаки неисправности свечей зажигания автолюбителю поможет ЭБУ. Несколько десятков лет назад такого еще не было, и те, кто самостоятельно обслуживал свои автомобили, должны были проводить диагностику этих элементов. Для того чтобы поставить правильный диагноз, нужно знать типовые проблемы со свечами и уметь их выявлять визуально.

Каковы признаки неисправности свечей зажигания?

Итак, при выходе свечей из строя работа мотора нарушается. Двигатель отказывается выполнять возложенные на него функции. Приведем перечень признаков, при которых необходимо срочное вмешательство специалиста.

Если запуск двигателя проходит с серьезными и видимыми затруднениями, это сигнал для владельца о необходимости диагностики и замены свечи. Также о вышедшей из строя свечи расскажет характер работы мотора: если агрегат троит, подергивается, а тяги и мощности нет, то это еще один признак. Вместе с этим часто при неисправностях свечей зажигания в несколько раз увеличивается расход топлива, а в составе выхлопных газов преобладает CO. Если наблюдается низкая мощность или мотор не хочет набирать обороты при нажатии на педаль акселератора, то это тоже говорит о необходимости диагностики.

Если вовремя обратить внимание на эти основные признаки неисправности свечей зажигания, то ситуацию можно решить. Если не обращать внимания на эти сигналы, то итог будет плачевный.

Последствия неисправных свечей

В цилиндрах возникает детонация, результатом которой будет мощная ударная волна. Она может спровоцировать детонацию того заряда, что еще остался в цилиндре. После этого мотор полностью потеряет свою мощность. В процессе данного воздействия из-за серьезного перегрева страдают коленчатый вал, поршни и шатуны. Также выгорают небольшие детали и разрушается масляная пленка на цилиндре.

Когда необходимо менять свечи

Каждый автоприозводитель рекомендует выполнять плановую замену во время технического обслуживания. Но опытные водители не соглашаются с этими утверждениями. Большинство автолюбителей выполняют замену свечей по пробегу – каждые 20-30 тыс. км.

Производители свечей рекомендуют менять классические свечи уже на 15 тыс. км. Детали из платины можно менять реже – их срок выходит на 100 тыс. км. Не стоит ждать, пока появятся первые признаки неисправности свечей зажигания. Если в бак регулярно заливается некачественное топливо, то свечи начнут скапливать нагар, и выход из строя будет раньше установленных производителями сроков.

Диагностика: ищем свечу с дефектом

Проблемы можно определить визуально даже невооруженным глазом. Однако поломка очевидна, когда автомобиль работает неравномерно и глохнет. Стоит помнить, что неисправности такого рода делают невозможным процесс воспламенения топливо-воздушной свечи в цилиндре.

В результате того, что топливо не сгорает, оно может попасть в катализатор. При этом будет ощущаться сильный запах бензина. Еще один явный признак неисправности свечи – значительное увеличение расхода горючего. Это случается из-за того, что смесь сгорает не полностью из-за пропусков зажигания.

Для эффективного сгорания в бензиновых двигателях нужно, чтобы температура в цилиндрах достигала 400-500 градусов и более. Это возможно при помощи сжатия топливной смеси, что еще больше повышает температуру. Только так смесь легко, а главное - полностью, воспламенится и сгорит.

Однако высокие температуры не лучшим образом сказываются на ресурсе свечей. Чаще всего на старых деталях обнаруживаются наслоения. Также на электродах можно видеть отложения, которые оказывают влияние на качество искры. Следует помнить, что на исправной свече электрод имеет однородный цвет и однородную форму, а любые отложения отсутствуют.

Тестирование свечей зажигания

Нормальная деталь практически не имеет выгорания на электроде. С такой свечой мотор будет работать, как часы.

При этом важно знать, какие могут быть неисправности свечей зажигания. Это поможет начинающим автомобилистам.

Сажевый налет

Если на заземляющем элементе, а также электроде и корпусе свечи виден налет, то такая свеча работает неисправно. Причиной тому является неправильное приготовление смеси. К примеру, в составе может быть слишком много воздуха или, наоборот, мало. Также эти отложения могут появляться в результате загрязненных воздушных фильтров, неполадок в работе системы впрыска, выхода из строя датчиков температуры или лямбда-зонда.

Масло на свечах

В этом случае заземляющий элемент, корпус и электрод покрыты равномерным масляным налетом. Эти признаки неисправности свечей зажигания проявляются по причине избыточного количества масла в цилиндрах двигателя. Данное явление возникает вследствие перелива масла в мотор. Кроме того, этот признак может говорить об изношенных поршневых кольцах, самих поршнях или клапанных направляющих. На автомобилях с турбо-компрессором свечи в масле могут говорить о проблемах в работе компрессора.

Лаковые отложения

Если на свече наблюдаются отложения коричнево-желтого либо зеленого оттенка, то самая популярная причина – наличие присадок в бензине или в масле. Это симптомы работы двигателя на слишком обедненной топливной смеси либо на газу.

Шлаковые отложения

Их можно наблюдать на заземляющем элементе, а также не электродах. Это крупные отложения горючего и масла. Причиной тому может быть наличие присадок в масле, которые становятся все более популярными у производителей смазочных материалов. Это также может быть причиной неправильной работы как самого мотора, так и системы зажигания. Часто можно наблюдать такие признаки неисправности свечей зажигания ВАЗ-2110.

Центральный электрод расплавлен

Можно видеть расплавленный центральный электрод и оплавленный край на заземляющем элементе.

Причиной этому может быть перегрев свечи в результате неверной работы системы зажигания. Это признаки неисправности свечей зажигания ВАЗ-2114. На подобных автомобилях часто можно наблюдать проблемы с модулем зажигания.

Электрод свечи очень быстро износился

На электродах и заземляющих элементах можно наблюдать повышенный износ, в результате которого повредился материал критически важных элементов свечи. Причина этого – некачественный бензин с большим количеством присадок. Также к этому может приводить масло с присадками. Быстрый износ свечи можно наблюдать при детонациях или перегревах.

Свеча расплавилась

Об этом говорят сильные отложения на заземляющем элементе и на электроде. Это случается из-за присутствия в камере продуктов сгорания различных отложений, которые могут самовоспламеняться. Также это может быть признаком неправильной работы клапана. Ну и самая популярная причина – плохое топливо.

Изношенный разъем

Зачастую износ свечи происходит в месте, где создается искра. Однако повреждения могут быть и с другой стороны – там, где подключается высоковольтный провод.

Причина этой неисправности – старый разъем на проводе либо перегрев.

Проверка свечей зажигания

По очереди свечи откручивают специальным ключом и слушают работу мотора. Если двигатель не нарушил ритма и продолжает стабильно работать с нормальным звуком, то в данный момент вытащена неработающая свеча. Также можно отсоединить провод от свечи и прикоснуться им к блоку цилиндров. Если искры нет, тогда свечу нужно менять.

Также о неисправностях может сообщить электронный блок управления. Возьмем, к примеру, французский автомобиль «Пежо Партнер Типи». Свечи зажигания, признаки неисправности которых можно распознать не только при визуальном осмотре, владелец может проверить при помощи ЭБУ. Как видно, сделать это не так уж и сложно. На самом деле знать это очень важно. Неисправные свечи – неправильная работа мотора, повреждения критически важных узлов и дорогостоящий ремонт мотора. А если знать, как работают свечи зажигания, и их признаки неисправности, больших проблем с мотором можно избежать.

fb.ru

Диагностика состояния двигателя по внешнему виду свечей зажигания

По свечам зажигания можно точно определить состояние двигателя на нексии, да и любого автомобиля, так как свечи находятся непосредственно в цилиндрах. Если вдруг у Вас двигатель стал работать не стабильно, и Вы не знаете причину этой поломки, можно выкрутить свечу зажигания и посмотреть на её облик. Для достоверности выкрутите еще одну, это точно определит состояние двигателя. Поэтому чаще обращайте внимания на их внешний вид при замене или при покупке автомобиля.

Нормальная свеча зажигания нексии – коричневатый или серо-желтоватый цвет и небольшой износ электродов. При условии точного подбора типа свечей для данного двигателя. Меняйте свечи с периодичностью указанной в техническом регламенте и проблем у вас не возникнет. Замена свечей на дэу нексии должна происходить после порядка 30 тыс. км, хотя в книге указанна цифра чуть выше, но это при идеальных условиях, которыми конечно мы не можем похвастаться.






На свече сажа – отложение сухой копоти или сажи укажет Вам на богатую топливовоздушную смесь или позднее зажигание. Черный цвет сажи на свечах. Вызывает пропуски зажигания, затрудненный пуск и неустойчивую работу двигателя. Проверьте, не забит ли воздушный фильтр, исправны ли датчики температуры охлаждающей жидкости и всасываемого воздуха.







На свече масляные отложения (масляный налет) – замасленные электроды и изолятор свечи. Черный нагар, черный цвет свечи. Причина – попадание масла в камеру сгорания. Масло попадает в камеру сгорания через направляющие клапанов или через поршневые кольца. Вызывает затрудненный пуск, пропуски в работе цилиндра и подергивания работающего двигателя. Необходим ремонт головки блока цилиндров и поршневой группы двигателя. Замените свечи зажигания.







На свече металлосодержащий налет. Свечи красного цвета или насыщенно красного. Откладываются ровным, плотным слоем. При работе двигателя с большой нагрузкой под воздействием высокой температуры и давления в камере сгорания окислы восстанавливаются в токопроводящие дорожки чистого железа, замыкающие центральный электрод на «массу». Это вызывает пропуски зажигания и, как следствие, падение мощности двигателя и повышенный расход топлива. Помимо этого может быть поврежден каталитический нейтрализатор отработавших газов (катализатор), сильно перегревающийся при попадании в него не сгоревшего в цилиндрах двигателя бензина. Налет практически нельзя удалить механическим способом, он не выгорает при длительном движении с высокой скоростью. Если этот налет появляется на новых свечах после небольшого пробега, смените заправку.







Свеча с плавленным электродом это говорит о раннем зажигание. Изолятор белый, но может быть загрязнен из-за пропусков искры и попадающих на него отложений из камеры сгорания. Может привести к повреждению двигателя. Необходимо проверить соответствие типа свечи зажигания, чистоту распылителей форсунок и топливного фильтра, работу систем охлаждения и смазки. Топливный фильтр необходимо менять каждые 20 тысяч километров, но в идеале каждую смену  масла в двигателе и масляного фильтра. При данной проблеме замена свечи может помочь только в том случае если изначально не был подобран правильный тип свечей.






Повреждения на свече. Изолятор свечи растрескавшийся или со сколами. Детонация. Возможно повреждение поршня. Убедитесь, что октановое число бензина соответствует требуемому значению. Также обратите внимания что повреждения на свече могут говорить о попадании постороннего предмета в конкретный цилиндр из которого выкручена свеча.



Таким образом, свечи могут рассказать о состояние двигателя не чуть не меньше компьютерной диагностики. Если у Ваших свечей имеются одни из приведенных признаков, попробуйте поставить новые свечи. Через какой то период налет образуется снова, и чем быстрее он образуется тем больше у вас прогрессирует данная проблема.

xn--e1agfkw9f.xn--p1ai

Типовые неисправности автомобильных свечей зажигания и причины их появления

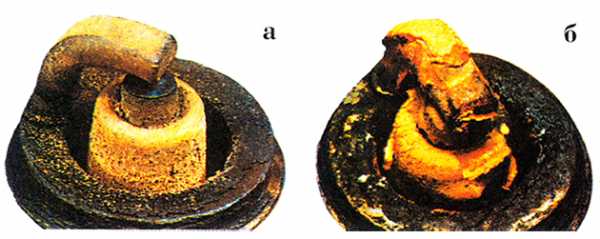

Рис.1

Основными неисправностями искровых свечей зажигания являются недостаточная герметичность по корпусу и центральному электроду, износ (выгорание) электродов, разрушение теплового конуса изолятора, образование нагара на внешней поверхности теплового конуса, что приводит к шунтированию воздушного зазора между электродами.

Большинство неисправностей свечи зажигания можно определить внешним осмотром. Так, о нарушении герметичности свечи говорит появление темного налета в виде ободочка на наружной поверхности изолятора вокруг корпуса.

Вывернув свечу из головки блока цилиндров, по характеру износа электродов и состоянию теплового конуса изолятора можно судить о техническом состоянии не только свечи, но и двигателя.

У неработающей свечи все внутренние ее части покрыты влажным нагаром, а сама свеча при работе двигателя внутреннего сгорания не нагревается выше средней температуры головки блока.

На рисунках статьи представлены типичные примеры внешнего вида внутренней торцовой части свечи зажигания.

Нормальное состояние автомобильных свечей зажигания

Тепловой конус изолятора слегка покрыт нагаром от серо-желтого, светло-коричневого до серо-белого цвета. Электроды не обгоревшие, торцовый ободок корпуса чистый. Можно утверждать, что приготовление горючей смеси в системе питания и установка момента воспламенения в системе зажигания безупречны, отсутствуют пропуски искрообразования и воспламенения. Калильное число свечи подобрано правильно. Двигатель и его системы работают устойчиво (См. Рис.1-а).

Отложения на изоляторе и электродах

Значительные отложения на электродах, тепловом конусе изолятора и на ободке корпуса свечи могут быть в виде шлака или в виде рыхлого легко отлетающего осадка. Основной причиной является наличие непредусмотренных инструкцией по эксплуатации двигателя присадок в моторном масле или топливе. По калильному числу свеча подобрана правильно. Если очистка свечи не дает результата, ее следует заменить (См. Рис.1-б).

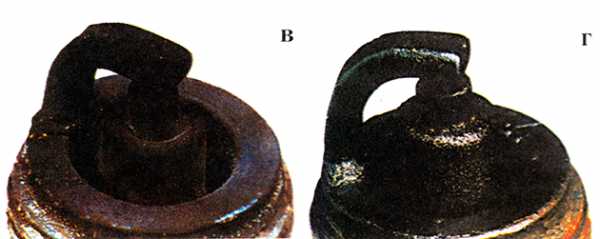

Рис.2

Автомобильная свеча покрыта черным нагаром

Тепловой конус изолятора, электроды и ободок корпуса покрыты бархатистым матово-черным нагаром. Причинами могут быть неисправности в системе питания двигателя (карбюраторе или системе впрыска топлива), слишком богатая смесь, засорение воздушного фильтра; неисправность пускового устройства карбюратора или слишком длительный процесс пуска двигателя, преобладание перевозок на короткие расстояния, слишком " холодная " свеча. Вследствие образования такого нагара возможны пропуски искрообразования и затруднение пуска холодного двигателя. Увеличивается расход топлива. Если свеча подобрана правильно, то после ее очистки и регулировки зазора, а также после устранения неисправностей в системах двигателя, она может быть вновь установлена на место (См. Рис.2-в).

Причины неисправности "замасленная свеча"

Тепловой конус изолятора, электроды и корпус свечи покрыты глянцево-маслянистыми отложениями или плотным маслянистым нагаром.

Причины:

  • сломано маслосъемное кольцо
  • большой износ цилиндро-поршневой группы двигателя
  • высокий уровень масла в картере
  • масло-съемные сальники клапанов пришли в негодность
  • у двухтактного двигателя переизбыток масла в топливовоздушной смеси.

Свечи, покрытые маслом, вызывают пропуски искрообразования, пуск двигателя затруднен или вообще невозможен. Перед очисткой свечу необходимо промыть струей бензина под напором (См. Рис.2-г).

Рис.3

Перегрев автомобильных свечей зажигания и их причины

Внешний вид сильно перегретой свечи не особенно отличается от исправной. Отличие состоит в отсутствии нагара на тепловом конусе и электродах. Наиболее достоверно определить дефект можно по сильному перегреву наружной части изолятора. Белый цвет изолятора и отсутствие на нем следов нагара свидетельствуют о перегреве свечи вызванного:

  • ранним моментом зажигания
  • бедной смесью
  • отсутствием уплотнительного кольца на свече с плоской опорной поверхностью корпуса
  • неисправностью системы охлаждения двигателя
  • наличием нагара на днище поршня и в головке цилиндра или применением "горячей" свечи
  • подсосом дополнительного воздуха в цилиндр двигателя
  • использованием топлива с низким октановым числом.

В процессе эксплуатации перегретых свечей начинает развиваться выгорание электродов. Свечи зажигания с признаками перегрева следует заменить (См. Рис.3-д).

Оплавление электродов в свече зажигания

Выгорание электродов (особенно центрального), следы оплавления металла на тепловом корпусе изолятора, застывшие шарики металла на ободке корпуса говорят о калильном зажигании и как следствие чрезмерном перегреве свечи. Причины такие же, как и в предыдущем случае. Во избежание выхода из строя двигателя эксплуатацию автомобиля следует прекратить до выяснения причин калильного зажигания и устранения неисправностей. (См. Рис.3-е).

Рис.4

Разрушение теплового конуса изолятора свечи зажигания в виде трещин или сколов

Этот дефект может появляется как на длительно, так и на нормально работающих свечах зажигания. Данная неисправность чаще всего является следствием: физического воздействия при неаккуратном обращении со свечой, повышенной детонацией двигателя, перегрева свечи, расширения центрального электрода под действием высоких температур или его коррозии, засор воздушного канала между центральным электродом и изолятором нагарными отложениями. Здесь следует отметить, что появление повышенной детонации и стуков в двигателе может быть вызвано ранним зажиганием, использованием топлива с несоответствующим октановым числом или калильным зажиганием при перегреве двигателя. Следует помнить, что работа двигателя с повышенной детонацией приводит к его преждевременному износу и выходу из строя (См. Рис.4-ж).

Металлизация электродов в свечах зажигания

При постоянном использовании бензина с антидетонационными присадками на основе солей свинца, срок службы автомобильных свечей зажигания резко сокращается с 50 тысяч до 10-15 тысяч километров пробега. Объясняется это тем, что и центральный, и боковой электроды нормально работающей свечи зажигания покрываются налетом свинцовых соединений в виде тонкой зеленоватой пленки с большим удельным сопротивлением. При появлении перебоев в системе зажигания такие свечи подлежат замене (См. Рис 4-з).

www.xn--b1agveejs.su

Неисправности свечей зажигания | Twokarburators.ru

Неисправность свечей зажигания практически всегда приводят к различного рода проблемам в работе двигателя автомобиля.  Например, неустойчивый холостой ход (двигатель «троит», плавают обороты), провалы, рывки, подергивания, потеря мощности и приемистости, затруднительный запуск (как холодный так и горячий) зачастую являются следствием использования дефектных свечей.

В первую очередь проверяем наличие искры на электродах свечей. После чего необходимо вывернуть их из двигателя и внимательно осмотреть. Одновременно эта процедура будет являться  диагностикой  работы двигателя вашего автомобиля так как их внешний вид это показатель происходящего у него внутри.

Ниже приведен перечень основных, повсеместно встречающихся, неисправностей свечей зажигания.

Трещины на изоляторе

Визуально видимые трещины и сколы на изоляторе свечи зажигания являются поводом к немедленной её замене. Они могут появиться как на верхней части изолятора свечи, так и на тепловом  конусе вокруг центрального электрода. Причины их появления — естественный  износ в результате длительной эксплуатации, низкое качество материала изолятора, несоблюдение технологии его изготовления (например, при заметном продольном шве от соединения двух его половинок), детонация, в следствии неправильно выставленного угла опережения зажигания, некачественного топлива или несоответствие калильного числа требуемому для данного двигателя.

При эксплуатации свечей с трещинами на изоляторе происходит утечка тока через изолятор на корпус свечи («массу»), так называемый «пробой». Из-за этого снижается сила искрового разряда между её электродами, а в особо запущенных случаях искра пропадает вовсе. Как следствие неустойчивый холостой ход, провал при трогании, потеря приемистости или невозможность запуска двигателя.

Микротрещины, не видимые невооруженным глазом, можно выявить, если посмотреть на свечи при работающем двигателе в темноте. Электрические разряды, обтекающие изолятор свидетельствуют о том, что свечи пора менять.

Для предупреждения появления трещин на изоляторе и выхода свечей из строя рекомендуется своевременная замена свечей зажигания. Например, для автомобилей ВАЗ 2105, 2107 – через 30.000 км пробега, для автомобилей 2108, 2109, 21099 – 15.000 км пробега.

Загрязнение или пятна на изоляторе

Неисправность зачастую имеющая в своей основе трещины на изоляторе. В трещинах скапливается нагар, образуя темный налёт (например, на тепловом конусе вокруг центрального электрода), либо в местах «пробоя» заметны рыжие пятна (на верхней части изолятора). Использование таких свечей приводит к аналогичным последствиям в работе двигателя как и при трещинах на изоляторе. Естественное загрязнение верхней части изолятора, не влияющее на работу свечи, необходимо устранить протиранием.


Черные отложения (нагар) на электродах свечей

Черный нагар, как на боковом электроде, так и на центральном с тепловым конусом изолятора. Причины этого следующие.

Свеча зажигания по калильному числу не соответствует двигателю и не самоочищается в процессе работы (слишком холодная). Переобогащена топливная смесь, в следствии неправильной регулировки карбюратора, засорения воздушного фильтра. Неправильно выставлен угол опережения зажигания (скорее всего зажигание слишком раннее). Пропуски зажигания из-за «пробитых» высоковольтных проводов, либо «пробитого» изолятора самой свечи. Неправильно выставлен зазор между электродами свечи.  Длительная работа на холостом ходу или продолжительное движение на пониженных передачах.

В результате применения свечей зажигания с черным нагаром возможно ухудшение запуска двигателя, повышение расхода топлива, снижение мощности и приемистости двигателя, нестабильный холостой ход, повышенная дымность из глушителя.

Прогоните автомобиль на повышенных скоростях километров 20-30, потом выверните свечи, если черный нагар остался, следует либо заменить свечи, либо заняться выявлением причины неисправности.

Масло на электродах и резьбе свечей зажигания

Масло на электродах и резьбе свечи зажигания, зачастую в сочетании с черным налетом свидетельствует о проблемах с двигателем. Возможно, изношены маслосьемные колпачки, направляющие втулки клапанов, поршневые кольца, поршни, цилиндры, засорена система вентиляции картера, в результате чего в камеру сгорания попадает лишнее масло. В зависимости от стадии запущенности двигателя масла на свечах может быть меньше или больше. В ряде случаев замасливание в основном верхней части резьбы свидетельствует о проблеме с маслосьемными колпачками, нижней и электродов о неисправности поршневых колец. Эта неисправность чревата хорошо ощутимой потерей мощности и приемистости, повышением расхода топлива и масла, затрудненным пуском, неустойчивым холостым ходом двигателя, повышенной дымностью из глушителя (сизый дым). Для определения причины этой неисправности стоит измерить компрессию в цилиндрах и возможно в дальнейшем, при самом оптимистичном сценарии, провести раскоксовку поршневых колец, или прочистку системы вентиляции картера. В худшем случае придется «капиталить» движок.

Топливо на резьбе и электродах

При неисправном карбюраторе возможен так называемый «залив» свечей топливом. Скорее всего, топливная смесь, попадающая в цилиндры двигателя переобогащается в результате, например, неверно выставленного уровня топлива в поплавковой камере или неисправности игольчатого запорного клапана. В этом случае следует проверить и отрегулировать карбюратор, так как при постоянном заливании топливом свечей затруднен запуск двигателя автомобиля.

Светло-серый или белый налет на электродах свечей

Светло-серый или белый налет на свечах зажигания возникает по следующим причинам. Свеча зажигания слишком «горячая». Калильное число в этом случае слишком низкое, свеча не соответствует двигателю. Возможно калильное зажигание. Слишком бедная топливная смесь. Такое бывает при неправильно отрегулированном карбюраторе, неверно подобранных жиклерах в карбюраторе (в сторону уменьшения), либо «подсосе» постороннего воздуха. Позднее зажигание. Угол опережения зажигания  выставлен неверно (слишком мал). Длительное движение с повышенными оборотами двигателя. Все вышеперечисленные причины свидетельствуют о эксплуатации двигателя в ненормальных условиях. Желательно выявить причину возникновения серого налета и устранить её. В противном случае, например, длительное использование «горячих» свечей зажигания приведет к разрушению клапанов и т. д.

Коррозия и оплавление электродов

Причиной коррозии и оплавления и даже разрушения электродов является длительная эксплуатация двигателя с постоянной детонацией, возникающей из-за некачественного топлива (низкооктанового), несоответствия калильного числа свечи требуемому (оно меньше чем нужно), слишком раннего зажигания. При этом затруднен запуск двигателя, слышны металлические стуки при его работе, двигатель часто перегревается, возможны провалы и рывки в движении, двигатель «троит».

Неверно выставленный зазор между электродами

Проверьте и отрегулируйте зазор между электродами свечей. Тут есть некоторые особенности, которые нужно учитывать при регулировке. Подробнее см. «Регулировка зазора между электродами свечей зажигания».

Еще пять статей по электрике автомобилей ВАЗ

— Применяемость свечей зажигания на автомобилях ВАЗ

— Свечи зажигания

— Неисправности бесконтактной системы зажигания автомобилей ВАЗ 2108, 2109, 21099

— Порядок присоединения высоковольтных проводов к крышке трамблера на автомобилях ВАЗ 2108, 2109, 21099

— Проверка высоковольтных проводов на автомобилях ВАЗ 2108, 2109, 21099

twokarburators.ru

Неисправности свечей зажигания. Проверка свечей

Основные неисправности свечей зажигания

  • замасливание и покрытие нагаром электродов и юбочки изолятора
  • изменение зазора между электродами вследствие их износа
  • образование трещин в изоляторе
  • загрязнение изолятора копотью
  • нарушение герметичности изолятора

Признаками неисправности свечей зажигания служат трудный пуск и перебои в работе двигателя, а иногда его остановка.

Нормальная рабочая свеча

Перед вами фотография, на которой вы можете видеть рабочую (нормальную) свечу зажигания, которая имеет минимальное выгорание электрода. В итоге двигатель на такой свече будет работать эффективно и правильно.

Отложения сажи

Заземляющий элемент, электрод и сама свеча покрыты сажистыми отложениями. Свеча неисправна.

Что стало причиной: Как правило, сажистые отложения на свечке образуются из-за неправильной воздушно-топливной смеси в камере сгорания. Например, смесь может быть по каким-то причинам с переизбытком кислорода.

В том числе подобное отложение может быть из-за сильно загрязненного воздушного фильтра, из-за неисправности системы впрыска, выхода из строя датчика температуры и неисправности датчика кислорода (лямбда зонда).

Кроме того, отложение сажи могут образовываться из-за неправильного теплового диапазона свечи зажигания.

Масло на свече зажигания

Заземляющий элемент, электрод и корпус свечи покрыт масленым налетом.

Что стало причиной: Избыточное количества масла двигателя в камере сгорания, которое может быть из-за перелива масла (выше отметки максимум на масленом щупе). Также масло на свечке зажигания может говорить об износе поршневых колец, об износе поршней, блока цилиндров двигателя и направляющих клапанов.

Если машина оснащены турбодвигателем, то масло на свечах зажигания может указывать на неисправность турбокомпрессора.

Лаковые отложения на свечах

На свече заметны лаковые отложения, имеющие коричнево-желтый цвет или зеленый оттенок.

Что стало причиной: Самой распространенной причиной лаковых отложений на свечках являются присадки в бензине и в моторном масле.

Шлаковые отложения

На заземляющем элементе свечи и на электроде заметны большие отложения топлива и моторного масла.

Что стало причиной: Подобные шлаковые отложения (смолисто-коксовые) появляются чаще всего из-за присадок в моторном масле, которые в последние годы чаще всего используются производителями. В результате сгорания присадок образуются большие отложения на свечках, что может являться причиной неправильной работы двигателя и системы зажигания.

Расплавился центральный электрод свечи зажигания

Центральный электрод свечи выгорел. Край заземляющего элемента также оплавился.

Что стало причиной: Чаще всего подобное можно наблюдать при перегреве свечи, в результате неправильного зажигания автомобиля. Также свеча может расплавиться в результате отложений в камере сгорания, неисправности клапанов, низкого качества бензина, а также в результате неправильной затяжки свечи в головке блока

Быстрый износ электрода свечи

На конце электрода и заземляющего элемента виден сильный износ, в результате чего материал важных элементов свечи поврежден.

Что стало причиной: Некачественное топливо на АЗС с наличием вредоносных присадок. Некачественное моторное масло с агрессивными присадками. Кроме того, подобный износ свечей также наблюдается при детонации и перегреве.

Расплавленная свеча зажигания

Сильные отложения на электроде и на заземляющем элементе. Признаки не свечного отложения в результате нагрева.

Что стало причиной: Как правило, при таком виде износа свечей зажигания можно сделать вывод, что в камере сгорания присутствуют отложения, которые самовоспламеняются. Также возможно в головке блока двигателя неисправны клапана. В том числе подобный износ встречается и при использовании некачественного топлива.

Износ разъема свечи

Чаще всего свеча зажигания изнашивается, конечно, с той стороны, где генерируется искра.

Но свеча также может повреждаться с той стороны, где подключается разъем высоковольтного провода.

Что стало причиной: Старые разъемы высоковольтных проводов или перегрев свечи часто приводит к повреждению свечи в месте соединения с проводами высокого напряжения.

Проверка свечей зажигания

При техническом обслуживании свечей зажигания их проверяют на работоспособность неоновой лампой или на специальных приборах, очищают от нагара, проверяют на искрообразование и регулируют зазоры между электродами.

При проверке свечей неоновой лампой один ее контакт соединяют с «массой» двигателя, а другой — поочередно с центральными электродами проверяемых свечей на работающем и предварительно прогретом двигателе. Периодическое свечение лампы указывает на нормальную работу свечи. Чрезмерно яркое свечение свидетельствует об увеличенном зазоре между электродами, а слабое — о недостаточном напряжении. Причинами недостаточного напряжения могут быть сильное нагарообразование, загрязнение или трещины в изоляторе, а также неисправности в цепи системы зажигания. В этом случае неисправную свечу необходимо заменить. Более прогрессивной является проверка технического состояния элементов системы зажигания и, в частности, свечей с применением осциллоскопа (катодно-лучевой трубки), которым снабжаются современные стенды для контроля электрооборудования автомобилей.

Рис. Передвижной электронный стенд ХАДИ для контроля приборов электрооборудования автомобилей

Рис. Осциллограмма проверки работы зажигания в одном цилиндре двигателя

Осциллоскоп присоединяют параллельно в различных точках первичной или вторичной цепей системы зажигания. На рисунке показано типичное изображение кривой напряжения (развертка) для одного цилиндра. Здесь участок 0—1 соответствует замкнутому состоянию контактов, точка 1 — размыканию контактов, участок 1 — 2 — продолжительности искры, 2 — 3 — рассеиванию оставшейся энергии в индукционной катушке и конденсаторе, 3 — 4 — контакты еще разомкнуты, но колебательные процессы в системе уже закончились. Высота порожка характеризует напряжение аккумуляторной батареи.

Аналогичное изображение на экране трубки может быть получено одновременно для всех цилиндров двигателя. Периодически (через 6000— 10 000 км) все свечи очищают и проверяют на приборе ГАРО, а также регулируют зазор между электродами.

Рис. Схема прибора для очистки и проверки свечей зажигания

На приборе свечи очищают от нагара мелким просеянным и прокаленным песком. Для этого свечу вставляют в отверстие с уплотнительной резиновой манжетой 12. Сжатый (до 7 — 8 кГ/см2) воздух поступает через штуцер 3 в распределительную камеру 4, откуда по каналу 15 в насадок 14 конуса 13 для очистки. При этом воздух подхватывает частицы песка, которые очищают внутренние части свечи от нагара и масла. Подача воздуха из распределительной камеры в воздушную 21 к конусу 13 и выточке 17 для обдува свечи регулируется при помощи винтов 7, 8 и 9. При завинчивании винта подвижный штуцер 6 давит на резиновую диафрагму 5, которая и перекрывает отверстие канала, расположенное против винта.

Для выхода воздуха из полости конуса в отражательном 11 и наружном 10 дисках имеются окна, затянутые фильтрующей тканью.

В процессе очистки свечу следует слегка поворачивать вокруг своей оси. После очистки свечу в течение 5—10 сек обдувают чистым сжатым воздухом. Для этого завертывают винт 9, закрыв доступ воздуха в канал 15, переставляют свечу в выточку 17 и, отвинчивая винт 8, подают воздух в канал 16.

При проверке на искрообразование и герметичность свечу ввертывают в гнездо корпуса 22. В воздушную камеру 21, снабженную смотровым стеклом 20, по штуцеру 3 и каналу 18 подается сжатый воздух, давление которого контролируют по манометру 19.

Центральный электрод свечи соединяют проводом 23 высокого напряжения параллельно искровому разряднику 2 с концом вторичной обмотки пусковой катушки 1. К катушке подведено питание постоянным током напряжением 12 в. Отсутствие искры, пропуски в искрении или появление искры на поверхности изолятора указывают на неисправность свечи.

После очистки свечи, перед проверкой на искрообразование, проверяют зазор между электродами и регулируют его до нормальной величины (ЗИЛ-130 — 0,85—1,0 мм, ГA3-53A — 0,8—0,9 мм, ГАЗ-21 «Волга» — 0,8—0,95 мм, «Москвич-408» — 0,6—0,5 мм). Зазор проверяют круглым щупом, так как впадины изношенной поверхности электродов не позволяют применить плоский щуп. Зазор между электродами рекомендуется регулировать подгибанием бокового электрода специальным инструментом в виде пластины с прямоугольными вырезами. Проверка свечи может быть произведена также с помощью приборов — ППЗ модели 515-1 и НИИАТ Э-5. В приборах смонтированы эталонная катушка зажигания, контрольный прерыватель, разрядник с регулируемым зазором и неоновая лампа.

Рис. Измерение и регулировка зазора между электродами свечи: 1 — круглый щуп; 2 —плоский щуп; 3 — специальный ключ

Величину зазора между электродами свечи на приборе Э-5 проверяют на включенном параллельно свече разряднике по величине искрового промежутка, который устанавливается в разряднике в соответствии с нормальным значением для данного двигателя.

Рис. Универсальный прибор НИИАТ модели Э-5:
а — панель прибора; б — электрическая схема;
1 — выключатель ступеней сопротивления; 2 — ползунковый реостат; 3 — переключатель полярности; 4 — потенциометр; 5 — переключатель вольтметра на 6 и 12 в; 6 — переключатель замеров и установки на нуль тахометра; 7 — тахометр; 8 — кнопка включения вольтметра; 9 — искровый разрядник; 10 — вольтметр; 11 —неоновая лампа; 12 — амперметр; 13 — переключатель амперметра; 14 — кнопка включения вибратора; 15 — указатель углов замкнутого состояния контактов прерывателя; 16 — гнезда для подключения шунта; 17 — переключатель замеров и установки на нуль указателя углов замкнутого состояния контактов прерывателя; 18 — потенциометр; 19 — переключатель рода проверки; 20, 21 и 22 — конденсаторы; 23—31 — монтажные сопротивления цепей прибора; 32 — вибратор; 33—датчик тахометра; 34 — батарея питания тахометра; 35 — выпрямитель; 36 — шунт; I, II, III, IV, V — гнезда для подключения проводов цепи низкого напряжения; V, М, Б, П и В И — гнезда для подключения соответственно: вольтметра прибора; провода «массы»; питания тахометра; включатель реостата

При зазоре между электродами свечи, превышающем нормы, ток высокого напряжения вследствие большего сопротивления потечет к разряднику, где и появится искра. При малом зазоре в свече, наоборот, искра возникнет в свече. При пользовании прибором Э-5 необходимо переключатель полярности установить в положение, соответствующее полярности массы ( + или —) электрооборудования проверяемого автомобиля, а переключатель вольтметра поставить в положение, соответствующее напряжению электрооборудования проверяемого автомобиля.

Состояние изолятора свечей зажигания определяют по вспышке неоновой лампы при наличии высокого напряжения на клемме свечи. Если свеча загрязнена или в изоляторе имеется трещина, то вследствие большой утечки тока напряжение упадет, и неоновая лампа гореть не будет.

ustroistvo-avtomobilya.ru

что означает белый, красный и другие цвета

Свечи зажигания являются важнейшей деталью, которая необходима для работы бензинового двигателя. Главной задачей является образование искры в камере сгорания, благодаря чему удается реализовать воспламенение топливно-воздушной смеси в цилиндре.

Отметим, что любые нарушения в процессе искрообразования приводят к тому, что двигатель начинает терять мощность, отмечается повышенный расход топлива, замедляются реакции на нажатие педали газа, силовой агрегат начинает работать нестабильно, троит, имеет токсичный выхлоп и т.п.

Рекомендуем также прочитать статью об устройстве свечей зажигания. Из этой статьи вы узнаете о конструктивных особенностях и принципах работы указанных элементов системы зажигания.

При этом для опытных автолюбителей и профессиональных автомехаников диагностика по цвету свечей зажигания является  надежным способом определения состояния всего двигателя, выявления возможных проблем и сбоев. Дело в том, что указанные элементы находятся в камере сгорания и являются своеобразным индикатором состояния ДВС.

Такие знания могут пригодиться как в случае проверки самих свечей или в процессе поиска различных неисправностей мотора, так и при покупке автомобиля б/у с неизвестной историей. Далее мы рассмотрим, каким должен быть правильный цвет свечей зажигания, а также какой цвет свечей зажигания что означает и на какие поломки двигателя указывает в том или ином случае.

Читайте в этой статье

Разный цвет свечей зажигания: на что указывает

Как уже было сказано, внешний вид свечи позволяет оценить качество работы и общее состояние всего двигателя, а также его отдельных узлов и механизмов. Сразу отметим, что начинать осматривать свечи нужно только после того, как двигатель хорошо прогрелся и вышел на рабочие температуры, а также перед осмотром поработал в нагруженном режиме.

Другими словами, на автомобиле следует проехать минимум 20-30 км. При этом оптимальным подходом можно считать диагностику по свечам после длительной езды по трассе, когда автомобиль прошел не менее пары сотен км.

  1. Итак, давайте рассмотрим значение цветов свечей зажигания, которые можно видеть после их выкручивания на различных ДВС. Начнем с того, что нормальный цвет свечи зажигания является таким, когда юбка центрального электрода светло-коричневого цвета, практически нет нагара и различных отложений. Также не должно быть видно замасливания. Такой цвет рабочих свечей указывает на экономичность мотора, полноту сгорания смеси в цилиндрах, отсутствие расхода масла по причине износа ГРМ или ЦПГ.
  2. Если после выкручивания видно, что на центральном электроде скопился черный пушистый нагар, тогда это указывает на проблемы с системой питания двигателя или подачей воздуха на впуске. В результате мотор работает на обогащенной смеси и перерасходует горючее. Причиной может быть необходимость дополнительной настройки карбюратора, сбои в работе инжекторного впрыска, загрязнение воздушного фильтра.
  3. В случае, когда электрод свечи покрыт сероватым светлым нагаром или белым налетом, тогда такой цвет указывает, что мотор работает на слишком бедной смеси топлива и воздуха. В такой ситуации нужно углубленно диагностировать ДВС, так как бедная смесь в нагруженных режимах приводит к сильному перегреву свечи зажигания и всей камеры сгорания. В результате указанные перегревы могут стать причиной прогара выпускного клапана. Если свечи зажигания белого цвета, причины могут быть в нарушенных процессах смесеобразования, возможен подсос лишнего воздуха, сбои в работе датчиков ЭСУД и т.д.Никак не следует забывать и о том, что низкое калильное число свечей или плохое качество топлива, а еще раннее зажигание могут приводить к тому, что цетральный электрод и область возле него покроется белым налетом. Параллельно следует учитывать, что неисправности системы охлаждения ДВС и работа мотора на критических температурах также может быть причиной образования такого белого налета.
  4. Цвет нагара на свечах зажигания, который больше напоминает кирпичный цвет (имеет оттенок, близкий к красному кирпичу), указывает на то, что силовой агрегат работает на топливе с избыточным количеством металлосодержащих присадок в своем составе. При этом важно знать, что свечи зажигания красного цвета со временем не смогут нормально работать в двигателе, так как отложение тяжелых металлов (например, свинец) на изоляторе свечи начинает проводить ток. В результате искра не проходит между электродами, а сам элемент теряет свою работоспособность.
  5. Также сделать диагностику агрегата и определить его состояние по цвету нагара можно в том случае, если после выворачивания свечей заметны следы моторного масла в области резьбы. Как правило, двигатель в этом случае с большим трудом заводится, троит на холодную, хотя после прогрева ДВС с замасленными свечами начинает работать более-менее стабильно. После выворачивания смазка попадает сверху на резьбу свечи, но это не значит, что она изначально замасливается в нижней части. В любом случае, наличие свежего масла на свече и в камере сгорания может говорить о проблемах с сальниками клапанов (маслоотражательные колпачки) и указывать на другие неисправности. Такой мотор без ремонта будет плохо заводиться, «есть» масло и дымить сизым или синим дымом. Отметим, что иногда течи прокладок и уплотнителей приводят к тому, что масло скапливается снаружи, то есть в свечных колодцах.В подобной ситуации нужно дополнительно проверять свечные колодцы на предмет заливания смазочным материалом, что позволит в дальнейшем избежать неточных и поспешных выводов.
  1. Если заметно, что центральный электрод свечи и юбка покрылись моторным маслом, а также на свече обнаружено несгоревшее топливо, тогда цилиндр, откуда была выкручена свеча, не работает, а саму свечу заливает. Как правило, мотор в этом случае заметно троит, теряет мощность, перерасходует топливо. Причин для этого может быть много, начиная от неисправности свечи или системы зажигания и заканчивая серьезными поломками в двигателе (низкая компрессия, прогар клапана, разрушение поршневых колец и т.д.). Наиболее тревожным признаком можно считать наличие мелких частиц металла, которые налипают на маслянистый нагар. Это говорит о разрушении или значительном износе какой-либо детали или элемента, после чего металлические фракции попали в камеру сгорания. В подобной ситуации двигатель нужно разбирать, проводить дефектовку и затем ремонтировать.
  2. Явное разрушение центрального электрода и его керамической юбки укажет на то, что двигатель долгое время работал в условиях детонации, выставлено раннее зажигание, используется горючее с неподходящим октановым числом для конкретного типа ДВС или свеча имеет низкое качество изготовления, брак или производственный дефект. Естественно, в этом случае цилиндр не работает, мотор троит и т.п. Опасность разрушения свечи состоит в том, что отломившиеся части могут застрять под выпускным клапаном и стать причиной других более серьезных поломок. Результатом в этом случае станет необходимость ремонта ГБЦ.
  3. Обильное скопление зольных отложений на свече независимо от общего цвета нагара указывает на то, что масло расходуется на угар в камере сгорания. Наиболее распространенной причиной является залегание или износ поршневых колец. В случае проблем с кольцами наблюдается повышенный расхода масла, в режиме перегазовок выхлоп приобретает синеватый оттенок, дым становится маслянистым. Бывает достаточно поднести к выхлопной трубе лист чистой белой бумаги и погазовать на холостом ходу, после чего на листе остаются жирные масляные пятна.

Полезные советы

Разобравшись с тем, какого цвета должны быть свечи зажигания в том или ином случае, можно проводить диагностику ДВС. Отдельно добавим, что очень важно соблюдать правило, когда перед выкручиванием свечей мотор должен прогреться и поработать под нагрузками.

Дело в том, что если сразу после холодного запуска в работе двигателя были замечены неполадки или сбои, а затем были выкручены свечи для проверки, тогда во многих случаях можно увидеть серо-черный нагар. При этом такой нагар еще не означает, что в двигателе имеется проблема, связанная с постоянным образованием именно таких отложений, сбоями в смесеобразовании и т.п. Если проще, в момент холодного пуска смесь обогащается. Получается, неисправность, например, кроется в системе зажигания, а черный нагар и залитые свечи никак не указывают на проблемы с системой питания (инжетор или карбюратор).

Как уже было сказано, для получения достоверных данных перед выкручиванием свечей на машине нужно проехать около 30, а еще лучше две или даже три сотни километров, причем по трассе. Если состояние двигателя вызывает обеспокоенность и нужно провести диагностику по свечам и их цвету, тогда наиболее правильными будут следующие действия:

  • подобрать новые свечи, соответствующие рекомендуемым физическим размерам и показателю калильного числа для конкретного ДВС;
  • заправить качественное топливо на проверенной АЗС;
  • после установки свечей отправиться в поездку по трассе, которая позволит преодолеть расстояние минимум от 30 до 300 км;

Только после указанных действий можно выкручивать свечи, после чего по их цвету, нагару и состоянию можно судить о работе ДВС. Также следует учитывать, что на территории СНГ качество топлива значительно уступает горючему в европейских странах. Получается, заявленный срок службы любых свечей зажигания независимо от типа, бренда, особенностей конструкции (иридиевые, многоэлектродные, платиновые и т.п.), а также других отличий желательно сокращать на 20-30%.

Важно понимать, что хотя многие производители гарантируют нормальную работу свечей на протяжении около 30 тыс. км, с учетом качества отечественного топлива этот показатель на практике может не превышать 15-20 тыс. км. По указанной причине рекомендуется параллельно каждому плановому ТО (10 тыс. км) выкручивать свечи для их проверки, так как они могут нуждаться в очистке от нагара, регулировке зазоров или даже преждевременной замене.

Напоследок добавим, что цвет искры на свече зажигания также может частично указать на наличие проблем с самой свечей или системой зажигания. В идеальном случае разряд должен быть стабильным, а также иметь насыщенный ярко-синий цвет. Следует заметить, что цвет искры на свече зажигания также может меняться от красноватого до белого или желтого.

При этом  более важным показателем является не то, какой цвет искры на свече должен быть, а мощность разряда и глубина пробоя. Параллельно рекомендуется проверить свечу на работоспособность в условиях повышенного давления в камере сгорания. Для такой проверки существуют специальные стенды, так как достаточно распространены случаи, когда при обычной проверке искра есть, но после вкручивания в двигатель возникают определенные сбои.

Читайте также

  • Нагар на свечах белого цвета

    На что указывает цвет нагара на свече зажигания, почему образуется нагар того или иного цвета. Как очистить свечи зажигания от нагара своими руками, советы.

krutimotor.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
