Карбюратор солекс и его правильная регулировка

Большинство специалистов твердят, что автомобили с карбюратором это прошлое, но всё равно в нынешнее время многие водителя передвигаются именно с таким устройством. Конечно он, как и любая деталь не вечный, и со временем начинает барахлить, но этот момент мы рассмотрим чуть позже. Еще хотелось бы поговорить о регулировке такого карбюратора, как Солекс, который все ровно нужен. Итак, для того чтобы собственноручно выполнить эту работу, нужно знать некоторые формальности данного оборудования, о которых мы и поговорим.

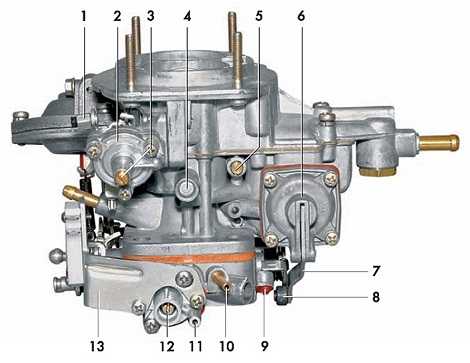

Устройство карбюратора

В автотранспортах отечественного производства, размещены карбюраторы нескольких фирм, которые занимаются их изготовлением. Конечно, если взят карбюратор «SOLEX» он очень отличается от иных моделей, например: «Вебер» или «Озон».

Само устройство карбюратора состоит их двух камер с дроссельными заслонками, и дозировочными системами камер. Вместе с тем имеет переходные системы, как для первой, так и для второй камеры, а также систему холостых оборотов исключительно для первой камеры.

В состав SOLEX входят очень важные узлы, а именно:

· Экономайзер, для режимов мощности;

· Диафрагменный ускорительный насос;

· Пусковое устройство, которое должно быть полуавтоматическим;

· Механизм перехода 2-й камеры;

· Топливный фильтр.

Также в карбюраторе есть и более мелкие детали, но о них знать необязательно.





Почему образуются проблемы

Сам карбюратор, отвечает за обеспечение топливом. Как любая деталь он может прийти в негодность или поломаться. Самыми распространёнными причинами поломки являются:

1. Плохое и некачественное топливо.

2. Отвратительные условия эксплуатации. Конечно, этот пункт нужно уточнить. И тут дело не только в езде с максимальной нагрузкой на двигатель, но и небрежное отношение к мотору, а именно попадание влаги или грязь.

3. Топливная система работает неправильно, из-за некачественной настройки, более подробно об этом мы расскажем ниже в нашей статье.

При каких перебоях, можно поставить верный диагноз:

1. Скоростной провал. Он возникает после нажатия на акселератор, вместо увеличения скорости автомобиль теряет скоростной интервал, а потом начинает очень долго ускоряться.

2. Возникают рывки, своего рода подёргивание транспортного средства.

3. Плохой разгон (в этот момент можно подумать что ваше авто кто-то держит)

4. Частые скоростные провалы, которые идут каскадно.

Вот еще некоторое уточнение: если техническим характеристикам мотора не соответствует октановое число, то есть сильно высокое или очень низкое, этот момент тоже может вызвать проблему.





Доработка карбюратора

Карбюратор «SOLEX», нужно регулировать и в иных случаях. А делается этот процесс, для повышения результативной работы, так называемого карбюратора. Итак, основными доработками считаются:

1.  Чтобы стабилизировать уровень топлива, следует установить запорную иглу, и еще она более надёжная в эксплуатации.

2.  Также если вы замените иглу клапана, то добьетесь изменения уровня (непосредственно в поплавковой камере). Данная замена очень эффективна, и способствует высокой стабильности показателей уровня. Еще, это дополнение даёт 100% гарантию, что в мотор поступит нужная порция смеси, в независимости от скоростного интервала и работы агрегата.

3.  Еще можно избавиться от механизма ЭПХХ, конечно надёжность двигателя станет больше, но расход топлива подымится где-то на 7-8 %.

4.  Некоторые задачи поможет решить дроссельное распиливание:

· поспособствует одинаковому и плавному размещению топливного вещества по всем цилиндрам (такой момент очень эффективен для работы мотора, на холостом ходу).

· уменьшатся выбросы вредных веществ. И такое дополнение поможет в экономии топлива где-то на 2%.

5.  Благодаря полировке диффузоров, снижается аэродинамическая потеря и повышается скорость потока. Но в основном главный эффект несёт за собой полировка, и причем 100% доводит до состояния блеска.





Точная настройка

Итак, помимо монтажа нового карбюратора или исправления каких — либо проблем связанных с плохой работоспособностью, нужно придерживаться последовательного выполнения работы.

Для начала, вам нужно будет наладить уровень в поплавковых камерах, причём он должен быть правильным. И для этого нужно сделать следующие действия:

1. Нужно запустить мотор, прогреть в пределах 5-7 минут (при помощи акселератора можно поспособствовать этому моменту) потом необходимо его заглушить.

2. Далее спокойно снимаем шланг (не облейте себя остатками топлива). Потом откручиваем 5 винтов сверху и снимаем крышку карбюратора. Затем извлекаем трос, который служит для подсоса.

3. Дабы не повредить поплавки крышку следует поднимать ровно.

4. Потом нужно взять рулетку (штангенциркуль) и измерить высоту, от начала привалочной поверхности до самого уровня топлива. Данный показатель не должен превысить 2,5 см, и такой размер должен быть в 2 камерах. Конечно, необходимо знать, что уровень может быть разный, так, как коллектор не расположен горизонтально, и мы в связи с этим указываем вам средние показатели.

5. Но если они в порядке, это хорошо. Конечно при отклонении в меньшую или же большую сторону, нужно немного согнуть язычок поплавков в правильную сторону. Но когда будете проводить это действие, следует из камеры извлечь немножко горючего, и тогда последующие замеры станут точнее.

6. Теперь собираем наш карбюратор. И для этого выполняем все те же действия, только в обратной последовательности. Двигатель необходимо снова завести. Далее будьте бдительны, вам нужно взять фонарик и смотреть в камеры карбюратора. Чтобы в течение 35 – 45 минут с малых диффузоров не просочился бензин. Этот момент будет отличным доказательством того, что перелива топлива нет. Но только в этот момент не нужно использовать педаль газа, так как может произойти выплеск топлива.





Итоги

Знайте, что карбюратор это важная деталь, так как работа двигателя зависит именно от него. И бывают такие моменты, когда нет времени или возможности найти автомеханика. Но теперь это не беда и вы знаете, что настройку карбюратора SOLEX можно выполнить любому автолюбителю самостоятельно. Для этого вам надо, как следует изучить статью и придерживаться всех указанных пунктов. А еще помимо всего этого, вы сэкономите семейный бюджет и улучшите состояние вашего автомобиля.

Карбюратор Ваз 2106: регулировка и настройка

Главная » Ваз 2106


Карбюратор – это составной узел, который подготавливает для двигателя топливную смесь. Его задача – обеспечить правильные пропорции смешивания воздуха с бензином. Идеальным считается соотношение: 1 порция бензина на 15 порций воздуха. В процессе эксплуатации регулировка карбюратора Ваз 2106 постепенно сбивается, что приводит к излишнему обогащению или обеднению топливной смеси бензином.

Содержание

  1. Признаки неисправности
  2. Регулируем привод
  3. Регулируем заслонки
  4. Регулируем устройство пуска
  5. Регулировка поплавковой системы
  6. Регулировка холостого хода на Ваз 2106
  7. Диагностика карбюратора после регулировки

Признаки неисправности

Если карбюратор начал вырабатывать обогащенную смесь, вы это поймете по следующим признакам:

  • Расход топлива увеличивается
  • Слышны громкие выхлопы в глушителе и дым приобретает черный цвет

Если же мотор получает обедненную смесь, вы это поймете по следующему признаку:

  • Из под капота раздаются громкие хлопки.

В обоих случаях заметно сильнее греется двигатель, а также теряется мощность его работы.

Если вы столкнулись с подобной проблемой, помните, что она является естественным последствием эксплуатации карбюратора. Любой элемент автомобиля требует ухода, регулярного осмотра и обслуживания. Поэтому время от времени должна производится настройка карбюратора Ваз 2106.

Прежде чем приступить к регулировке, нужно убедиться в том, что причиной поломки не стал выход из строя какого-либо элемента внутри устройства. Нужно разобрать его, промыть и почистить. И только после того, как вы убедились в полной исправности всех составляющих конструкции, можно начать регулировку.

Самый простой вариант – это отправить автомобиль к специалисту. Карбюраторщики имеют в наличии специальный инструмент – газоанализатор. С помощью этого устройства можно добиться максимально эффективной настройки системы. Однако услуги специалистов данного профиля стоят недешево. Возможно, вы захотите провести все работы самостоятельно, обойдясь подручными средствами. Далее мы рассмотрим как настроить карбюратор пошагово.

Регулируем привод

  1. Проверяем, какая длина между наконечниками. Требуемая величина — 80 миллиметров.
  2. При отклонении от этого размера, вынимаем один наконечник.
  3. Ослабляем его контр-гайку и путем вращения настраиваем расстояние до нужного размера.
  4. Затягиваем гайку и возвращаем тягу.
  5. Нужно проверить регулировку. Для этого наш помощник выжимает педаль газа. Наблюдаем за дроссельной заслонкой – открылась ли она полностью.
  6. Если нет, то нужно снять наконечник с рычага и уменьшить длину тяги.
  7. Теперь нужно посмотреть, в каком положении находится заслонка при отпущенной педали газа: закрывается ли она полностью. Если нет, тягу нужно немного удлинить.
  8. Далее работаем с воздушной заслонкой. Ослабляем ее привод. В салоне полностью утапливаем заслонку.
  9. Жмем на трехплечий рычаг так, чтобы заслонка открылась до конца. В этой позиции затягиваем стопорный винт.
  10. Проверяем регулировку. Для этого полностью закрываем и снова открываем заслону из салона. Если заслонка открылась не до конца, проводим регулировку заново. При положительном исходе полностью затягиваем винт.

Регулируем заслонки

Предварительно карбюратор Ваз 2106 нужно снять. Как это сделать, описано в статье:

Разобраться непосредственно с процессом регулировки вам поможет следующая пошаговая фото-инструкция:

Регулируем устройство пуска

Эти работы можно выполнить прямо в автомобиле. Но придется предварительно снять крышку фильтра.

  1. Выворачиваем пробку . Под ней находим винт регулировки.
  2. Если работу проводите, не вынимая карбюратор из автомобиля, вытяните «подсос». Если же устройство у вас в руках, жмите на трехплечий рычаг. После того, как заслонка полностью закрылась, тягу до упора утапливаем его.
  3. Смотрим, каков зазор выставлен между камерой и воздушной заслонкой. В этом нам поможет сверло на 5,5 миллиметра.
  4. При необходимости производим настройку, с помощью отвертки провернув регулировочный винт.
  5. Возвращаем пробку обратно.
  6. Теперь нужно проверить расстояние между камерой и дроссельной заслонкой. Требуемый размер – 1 миллиметр. Для этого подойдет сверло с подобным диаметром. Настройка зазора производится с помощью тяги, которая либо переставляется в иное отверстие, либо подгибается.

Регулировка поплавковой системы

Прежде, чем приступить к этим работам, нужно убедиться, что игольчатый клапан работает надежно.

  1. Делаем замер между поплавком и прокладкой. Это расстояние должно быть 6,5 миллиметра. Допускается небольшое отклонение в 0,25 миллиметра. Также можно просто использовать подходящее сверло для замера.
  2. Зазор регулируется путем изменения угла наклона поплавкового язычка.
  3. Поплавок отворачиваем до упора. Замеряем расстояние до прокладки в этом положении. Оно должно быть равным 8 миллиметрам. С помощью язычка добиваемся нужного значения.

Регулировка холостого хода на Ваз 2106

Прежде нужно подготовить автомобиль. Двигатель прогреваем до температуры 900 градусов. Добиваемся того, чтобы мотор работал стабильно на холостых оборотах.

Смотрим ролик, в котором все показано доступно и понятно:

Текстовая инструкция такая:

  1. С помощью винта количества добиваемся частоты вращения коленвала от 820 до 900 оборотов в минуту.
  2. С помощью винта качества приводим агрегат в стабильную и равномерную работу. Затем закручивая винт, дестабилизируем работу мотора и снова выкручиваем его для восстановления. Наша задача таким образом добиться максимально устойчивой работы двигателя при максимально бедной смеси.
  3. Винтом количества снова доводим обороты до нужного значения.
  4. Операцию лучше всего провести два-три раза.

Диагностика карбюратора после регулировки

Теперь нужно убедиться, что все настройки выставлены правильно. Для этого нужно завести двигатель и понаблюдать за его работой на холостых. Не начинает ли он троить? Далее нажимаете резко на акселератор и также резко отпускаете ее. Слышны ли провалы? Если да, винт регулировки качества топлива нужно немного выкрутить.

При резком торможении мотор должен продолжать стабильно работать. Если он глохнет, нужно чуть выкрутить винт качества.

Таким образом, вы теперь знаете, как отрегулировать карбюратор на Ваз 2106 своими силами без специальных инструментов.

Опытные карбюраторщики! Если вы нашли в статье неточности и хотите поделиться опытом, пишите свои комментарии. Ваше мнение будет очень полезно всем читателям сайта. На шестерках часто ставят карбюратора дааз и солекс. Есть ли принципиальная разница в регулировке между ними? Также интересно ваше мнение.

Эта статья — часть цикла из 9 уроков, посвященных карбюраторам семерки. Чтобы ознакомиться со всеми девятью уроками, перейдите по ссылке: https://7vaz.ru/chto-takoe/karbyurator.html



46 644 views

Похожие материалы

Регулировка карбюратора на классическом автомобиле

Карбюраторы склонны к проблемам с холодным запуском, низкой топливной экономичностью и сложным обслуживанием. И хотя да, они не так эффективны, как современные системы управления подачей топлива, они, безусловно, не так плохи, как многие их представляют. Хорошо настроенный карбюратор (карбюратор) может быть таким же дорожным и приятным в управлении, как и автомобиль с системой впрыска топлива. Существуют различия между карбюраторами и впрыском топлива, но регулировка карбюратора будет иметь большое значение для того, чтобы ваш классический автомобильный двигатель работал с максимальной производительностью.

Это не значит, что вам не нужно будет учиться обращаться с углеводами. Как владельцу классического автомобиля, вам нужно будет провести некоторое время под капотом, чтобы убедиться, что система работает правильно. Не волнуйтесь. Вам не нужно быть ученым-ракетчиком, чтобы установить хороший базовый уровень. Вам также не нужно знать тонкости теории углеводов, чтобы ваша историческая поездка продолжалась.

Что такое регулировка карбюратора?

Итак, что именно мы настраиваем и зачем мы это настраиваем? Эта статья посвящена регулировке смеси холостого хода и скорости. Причина этого в том, что это то, что объединяет большинство углеводов. Даже если они выглядят по-разному и по-разному справляются с полностью открытой дроссельной заслонкой, большинство из них полагаются на одни и те же основные принципы регулировки условий холостого хода — даже методы регулировки очень похожи.

Основной целью этих регулировок является достижение надлежащих оборотов двигателя на холостом ходу при максимально возможной плавности его работы. При этом вы устанавливаете правильную топливно-воздушную смесь на холостом ходу и устанавливаете отличную основу для дальнейшей настройки.

Имейте в виду, что карбюратор подает воздух и топливо в двигатель на холостом ходу иначе, чем при полностью открытой дроссельной заслонке. Короче говоря, отдельные системы и компоненты вступают в действие, как только вы нажимаете на педаль газа. Их тоже нужно будет настроить. Но прежде чем вы приступите к этому, вы должны убедиться, что у вас есть все регулировки холостого хода, чтобы все системы объединились, чтобы определить, как автомобиль ведет себя в режиме парковки или в нейтральном положении и что он должен делать. работайте с тем, как вы опираетесь на него.

Вы можете выполнять эти регулировки с помощью внешнего винта скорости холостого хода и винта смеси холостого хода. Имейте в виду, что расположение этих винтов зависит от модели карбюратора, поэтому вам придется свериться с руководством по эксплуатации вашего карбюратора, чтобы найти их точное расположение.

Например, в карбюраторах Holley винты смешения холостого хода обычно расположены сбоку дозирующего блока, а в карбюраторах Rochester и Edelbrock винты смешения холостого хода расположены на лицевой стороне карбюратора.

Причина, по которой вам нужно внести коррективы, заключается в том, что углевод не может. По мере изменения температуры, высоты и даже погоды меняется и атмосферное давление, а это означает, что двигателю доступно больше или меньше воздуха. Поскольку настройки, которые вы делаете, являются аналоговыми, количество топлива, поступающего в двигатель, не меняется вместе с атмосферой. Таким образом, вы должны отрегулировать карбюратор, чтобы исправить условия работы двигателя на холостом ходу.

Безопасность регулировки карбюратора

Если вы не устанавливаете базовый уровень, корректировки, которые вы вносите в карбюратор, выполняются во время его работы. Хотя профессионалы, кажется, никогда не возражают, все же важно помнить о рисках, прежде чем начать.

Обязательно следуйте этим советам по безопасности на протяжении всей процедуры.

  • Поиск утечек топлива . Карбюраторы стоят на старых автомобилях, и всегда есть вероятность утечки топлива. Если вы обнаружите его, обязательно обработайте его надлежащим образом, прежде чем продолжить. Даже крошечного обратного пламени достаточно, чтобы вызвать возгорание газа на коллекторе — спросите меня, откуда я знаю.
  • Держите пальцы подальше от вентилятора двигателя . По большей части вы будете работать вдали от вентилятора. Однако всегда есть риск соприкоснуться с ним и пораниться.
  • Избегайте горячих поверхностей . Некоторые части двигателя могут нагреваться до такой степени, что вызывают ожоги второй или третьей степени. Сам углевод не должен приближаться к таким температурам, но вы все равно должны помнить о положении рук, когда работаете, чтобы не обжечься.
  • Никогда не кладите пальцы рядом или в отверстие карбюратора . Когда двигатель работает, он может иметь неприятные последствия, отправляя огненный шар через карбюратор. Создаваемое пламя и давление могут привести к серьезным травмам.
  • Вы работаете с движущимися частями и сильными химикатами . Целесообразно носить комплект защитных очков и защитных перчаток, чтобы защитить кожу и глаза во время работы.

Все, что вам понадобится для регулировки карбюратора

Мы не можем сказать, что у вас есть под рукой, но можем сказать, что для регулировки карбюратора вам многого не надо. Фактически, единственные инструменты, которые вам действительно нужны, — это отвертка и ваши уши. Но если вы ищете более простой метод, который положительно определяет состояние вашего двигателя во время настройки, вы можете подумать о расширении своей коллекции.

Инструменты

  • Отвертка
  • Вакуумметр (дополнительно)
  • Датчик AFR (дополнительно)

Организация инструментов и снаряжения таким образом, чтобы все было легко досягаемо, сэкономит драгоценные минуты ожидания вашего верного помощника, который принесет вам наждачную бумагу или трубный ключ.

Вам также потребуется ровное рабочее место, такое как пол в гараже, подъездная дорожка или уличная парковка, которые также хорошо проветриваются.

Вот как отрегулировать карбюратор

  1. Снимите воздушный фильтр двигателя. Чтобы получить доступ к карбюратору, необходимо снять узел воздухоочистителя и фильтра.
  2. Найдите регулировочные винты. Перед началом работы следует ознакомиться с расположением винтов смеси холостого хода и холостого хода.
  3. (дополнительно): подключите вакуумметр. Если вы используете вакуумметр для этого процесса, вы должны найти и подключить его к коллектору или вакуумному порту карбюратора перед запуском двигателя.
  4. (необязательно): установка базового уровня. Если карбюратор новый или перестроенный, его следует установить на «заводскую» регулировку. Это можно сделать, отрегулировав винты смеси холостого хода на 1,5–2 оборота, а винт скорости холостого хода на 1–1,5 оборота.
  5. Прогрейте двигатель. Рабочая температура двигателя напрямую связана с правильно подобранными топливно-воздушными смесями. Поэтому перед тем, как продолжить, обязательно дайте двигателю поработать и достичь нормальной рабочей температуры.
  6. (дополнительно): винт регулировки холостого хода.
    Если на шаге 4 задать базовый уровень, вероятность простоя несколько высока. Обязательно отрегулируйте его так, чтобы вы запускали двигатель с нормальной рабочей скоростью. Возможно, вам придется выполнить это во время прогрева, если скорость холостого хода слишком высока после возврата к «заводским» характеристикам.
  7. Отрегулируйте топливовоздушную смесь. Начните с регулировки винтов смеси холостого хода с шагом в одну восьмую оборота внутрь или наружу. Обязательно отрегулируйте каждый в прямой зависимости от другого, если у вас есть более одного винта холостого хода (большинство двух- и четырехкамерных карбюраторов делают).

Holley Crab Fuel Mixture Vint

                                        Расположение винтов смеси холостого хода Rochester/Edelbrock

8 . Наблюдайте за состоянием двигателя и продолжайте регулировку. После каждой регулировки дайте двигателю несколько секунд для регулировки. Если он становится более грубым или вакуум падает, поверните винты смеси холостого хода в обратном направлении. Если скорость двигателя сглаживается или вакуум увеличивается, продолжайте регулировать винты в том же направлении, пока не будет достигнута максимальная скорость двигателя или вакуум.

                                       Регулируйте смесь холостого хода до тех пор, пока не будет достигнуто пиковое устойчивое значение вакуума

9. Испытание двигателя на холостом ходу и при увеличении оборотов. После достижения пикового рабочего состояния включите двигатель и отслеживайте состояние, когда число оборотов падает до холостого хода. После набора оборотов состояние холостого хода может измениться, и вам может потребоваться повторить шаги 6 и 7.

10. Отрегулируйте Скорость холостого хода двигателя. Число оборотов холостого хода будет увеличиваться при выполнении соответствующих регулировок. Как только вы достигнете пикового режима работы, отрегулируйте винт скорости холостого хода по мере необходимости.

                                       расположение винта холостого хода Holley

                                        Винт скорости холостого хода Rochester/Edelbrock

Иногда вам нужен сертифицированный механик

Мы знаем, что не у всех есть надлежащие инструменты, безопасное рабочее место, свободное время или уверенность в себе, чтобы заняться капитальным ремонтом автомобилей. Иногда просто необходимы качественные ремонтные работы, выполненные профессионалами

Дополнительные советы по регулировке карбюратора

Описанные выше шаги являются основными шагами по повороту карбюратора, которые может выполнить даже начинающий механик-сделай сам.

Существуют дополнительные регулировки и точная настройка карбюратора для повышения его производительности.

  • Правильная установка угла опережения зажигания необходима для обеспечения оптимальной работы двигателя. Имейте в виду, что современные устройства обычно требуют более опережающего времени на холостом ходу, и вы можете ожидать добавить несколько градусов к начальному времени для достижения наилучших результатов.
  • Не делайте ошибку, полагая, что уровень поплавковой камеры в норме. Каждый раз, когда вы вносите коррективы, разумно проверить и отрегулировать уровни топлива, чтобы убедиться, что двигатель правильно работает на холостом ходу и в других случаях.
  • Возврат к заводским настройкам не всегда необходим, но может быть полезен. Особенно, если вы не знакомы с текущим состоянием двигателя или если карбюратор новый или , только что отремонтированный.
  • Даже если карбюратор совсем новый, он все равно нуждается в настройке. Ваш двигатель, его состояние, ваше местоположение и погода — все это играет роль, и карбюратор необходимо правильно отрегулировать.
  • Настройка карбюратора — это то, что вы делаете часто. Это может звучать глупо, но внезапные изменения погоды и высоты повлияют на то, как работает ваш автомобиль. Когда сезоны меняются или вы путешествуете, вы должны соответствующим образом приспосабливаться.
  • Настройка карбюраторов — это больше, чем просто регулировка смеси холостого хода и оборотов. Если вы хотите улучшить производительность частично и полностью открыть дроссельную заслонку, вам нужно будет углубиться в настройку карбюратора. Здесь все зависит от карбюратора, и вы делаете шаг вперед от начального уровня настройки.
  • Помните об этом винте скорости холостого хода. Если вы обнаружите, что вам нужно сделать более двух оборотов, чтобы автомобиль работал, вполне вероятно, что регулировка винтов холостого хода не имеет значения. В этом случае карбюратору может потребоваться тщательная очистка или более сложные шаги по настройке.

Наконец

Во время этого процесса регулировки карбюратора не расстраивайтесь, так как это, как правило, немного проб и ошибок, когда вы регулируете настройки карбюратора до тех пор, пока двигатель не заработает ровно. Бывают случаи, когда простая регулировка и очистка не решают проблемы с карбюратором, и тогда вам нужно будет пройти полный процесс восстановления или замены.

Настройка карбюратора: сначала зажигание | Клуб реставрации классических автомобилей

Автор: Сэм Логан, подано в раздел «Статьи о классических автомобилях».

Рассказ и фотографии предоставлены Moore Good Ink

Существует основное правило настройки карбюратора: «Сначала зажигание». После того, как статическая установка зажигания и механизм опережения зажигания в распределителе установлены правильно, топливно-воздушная смесь может быть настроена на полную мощность и эффективность использования топлива.

Высокопроизводительные карбюраторы, впускные коллекторы, головки цилиндров, распределительные валы и другие компоненты настройки зависят от правильного опережения зажигания; если искра не подается в камеру сгорания в нужное время, стремление к оптимальной мощности или экономичности нарушается.

Но раздатчик пропал! Тюнинг современных хот-родов включает в себя электронику и компьютерное программное обеспечение. Датчиков предостаточно. Они измеряют абсолютное давление во впускном коллекторе, массовый расход воздуха, положение коленчатого вала и так далее. Они сообщают ЭБУ (блоку управления двигателем), который постоянно проверяет все переменные и сообщает каждой свече зажигания, когда зажигать. Там, где когда-то был распределитель, теперь существует несколько катушек, часто по одной на каждую свечу зажигания.

Все-таки какое это удовольствие понимать психологию хот-роддера, жаждущего карбюратора и трамблёра. И, по иронии судьбы, старые автомобили тюнинговать проще. Для них не требуется сложного оборудования или компьютерных знаний, часто достаточно лишь хронометра, отвертки и нескольких гаечных ключей.

справочная информация по стрелочному зажиганию

До того, как появились сложные электронные системы управления, мы использовали систему зажигания с точками и катушкой, которая впервые появилась на Cadillac 1910 года. Был использован распределитель, чтобы определить, когда каждая свеча зажигания должна загореться. Механический кулачок с приводом от двигателя в распределителе, вращающийся со скоростью распределительного вала, приводил в действие набор точек прерывания. Точки переключали электрический ток на катушку, которая преобразовывала его в высокое напряжение, необходимое для зажигания свечей зажигания.

Высокое напряжение подавалось от катушки к центру крышки трамблера по высоковольтному проводу. Внутри колпачка есть маленькие металлические выступы, по одному на каждую свечу зажигания. Ротор, установленный на верхнем конце механического кулачка и функционирующий внутри крышки распределителя, направляет высоковольтные импульсы на нужную свечу зажигания. Конденсатор выполняет двойную функцию: продлевает срок службы точек за счет гашения дуги в точках и формирования резонансного контура с катушкой, повышающей пиковое напряжение.

Ротор соединен через высоковольтную катушку с аккумулятором, а небольшие металлические выступы в крышке трамблера соединены проводами свечей зажигания со свечами зажигания. Когда ротор вращается, ток проходит через крошечный зазор к каждому из маленьких металлических выступов, замыкая электрическую цепь и вовремя посылая кратковременные высоковольтные токи на каждую свечу зажигания.

Момент зажигания

На опережение зажигания влияет множество факторов, включая тип топлива, состав смеси, форму камеры сгорания, степень сжатия, температуру и влажность. Кроме того, зажигание всегда рассчитано на зажигание свечи зажигания до того, как поршень достигнет верхней мертвой точки (ВМТ) в цилиндре. Зажигание до ВМТ необходимо из-за времени, необходимого фронту пламени для воспламенения воздушно-топливной смеси в цилиндре.

Два элемента опережения зажигания: статическое или начальное опережение и прогрессивное опережение

При объединении статического или начального хронометража с прогрессивным хронометражем получается общий хронометраж. Статическая синхронизация может варьироваться от 8 градусов до ВМТ до более 40 градусов в зависимости от двигателя. Настройка статической или начальной синхронизации достигается простым поворотом корпуса распределителя относительно ротора. Следовательно, либо точки, либо электронный датчик сработают раньше или позже.

Постепенное опережение искры осуществляется либо механическими средствами, либо вакуумом, либо обоими способами. Его функция состоит в том, чтобы увеличить угол опережения зажигания по сравнению со статической настройкой. По мере увеличения оборотов двигателя требуется, чтобы искра воспламенялась раньше, потому что у топливовоздушной смеси меньше времени для сгорания.

Механические механизмы опережения зажигания состоят из грузов на пружинах, которые отбрасываются наружу под действием центробежной силы внутри распределителя. По мере увеличения скорости двигателя грузы постепенно вращаются по большему радиусу, продвигая ротор относительно крышки и, следовательно, опережая момент зажигания. Вакуумное продвижение, с другой стороны, ускоряет момент зажигания, реагируя на низкое давление во впускном коллекторе. Таким образом, задача тюнера двигателя состоит в том, чтобы воспламенить искру точно в нужное время во всем диапазоне оборотов.

Настройка механизма подачи вакуума достигается за счет использования регулируемого механизма подачи вакуума или изменения положения датчика вакуума во впускном коллекторе. Настройка механического механизма продвижения осуществляется путем замены пружин или грузов или того и другого.

Наиболее распространенный признак неправильного опережения зажигания

Часто тщательно настроенные двигатели с высокопроизводительными распределительными валами, головками цилиндров и впускными коллекторами проявляют ленивую реакцию или, что еще хуже, колеблются при ускорении или глохнут на холостом ходу. Решение состоит в том, чтобы увеличить статическое время и уменьшить прогрессивное время (механическое или вакуумное), тем самым ограничивая чрезмерное общее время на высоких оборотах двигателя. Настройщики карбюраторов считают это своей самой серьезной проблемой, но она легко решается модификациями распределителя.

Источник:

Демон Карбюрация

Используя стандартную лампу времени (типа без обратного набора), подключенную к цилиндру номер 1 и к обеим клеммам аккумулятора, и при работе двигателя на холостом ходу, этот двигатель работает примерно на 20 градусов до ВМТ. Это событие момента зажигания известно как статическое или начальное время зажигания и является хорошей отправной точкой для высокопроизводительных двигателей, особенно с агрессивными распределительными валами.

Зажигание при 10 градусах до ВМТ является хорошей начальной настройкой зажигания для слегка модифицированного двигателя.

Зажигание при 5 градусах до ВМТ является типичной начальной установкой зажигания для стандартного двигателя.

Включение в ВМТ или сразу после нее, как показано здесь, вероятно, приведет к остановке двигателя. Двигатели, особенно высокопроизводительные, имеют аллергию на задержку зажигания. Из-за времени, необходимого для воспламенения воздушно-топливной смеси в цилиндре, для правильной работы им требуется правильно опережающее опережение зажигания.
