Обозначения индикаторов на панели приборов: индикаторы, сигнальные и контрольные лампы

Содержание

Описание и обозначения значков на панели приборов ВАЗ 2110 и 21102: схема комбинации щитка

Благодаря наличию приборной панели (ПП) автовладелец может знать скорость движения, температуру двигателя, оставшийся объем топлива в баке и много другое. ПП, по сути, является связующим звеном между машиной и ее владельцем. Какие индикаторы расположены панели приборов ВАЗ 2110, чем отличаются приборки и как произвести замену ПП? Об этом читайте ниже.

Описание и расположение индикаторов и приборов на панели

Начнем с описания и обозначений значков и обозначений приборного щитка в 21102:

Контроллер температуры охладительной жидкости в двигателе, по этому датчику определяется температура мотора в целом. Благодаря устройству можно своевременно определить перегрев силового агрегата.
Тахометр. Этот контроллер предназначен для выведения показаний числа оборотов коленчатого вала.
Индикатор левого поворотника, при включении поворота всегда мигает.
Левый правый поворотник. Значки под номерами 3 и 4 при включении световой сигнализации моргают синхронно.
Спидометр. Благодаря спидометру водитель может знать, с какой скоростью движется его автомобиля.
Контроллер объема оставшегося горючего в баке, по нему водитель ориентируется, когда стоит заправиться. Если в баке остается около 5-7 литров горючего, рядом с датчиком загорится желтый индикатор, выполненный в виде бензоколонки. Нельзя допускать эксплуатацию авто с регулярно горящей желтой лампой, поскольку это может привести к выходу из строя топливного насоса.
Индикатор бензоколонки, о котором мы рассказали выше.
Световой символ включения габаритных огней.
Символ работоспособности тормозной системы, появляется на приборке при работающем двигателе, если в расширительном бачке недостаточно тормозной жидкости. Неполадка может быть связана с утечкой.
Значок активации дальнего освещения.
Регулятор настройки часов с переключателем. Может использоваться для переключения данные о суточном и общем пробеге.
Внизу комбинации приборов имеется маленький экран, где отображаются данные о пройденном километраже авто.
Световая лампочка, загорающаяся при активации световой сигнализации.
Символ Чек Энджин. Его появление свидетельствует о том, что блок управления обнаружил неполадки в работе мотора. Желательно заглушить силовой агрегат и выявить поломку, которая зачастую обусловлена неработоспособностью вспомогательных датчиков.
Экран с часами. При переключении регулятора на нем могут демонстрироваться данные о температуре воздуха за бортом, если такой датчик установлен.
Эта лампа приборки обозначает обнаруженную неисправность в работе системы зарядки аккумуляторной батареи. Причина может быть обусловлена ослаблением, износом или обрывом приводного ремешка генераторной установки. Также она может свидетельствовать о

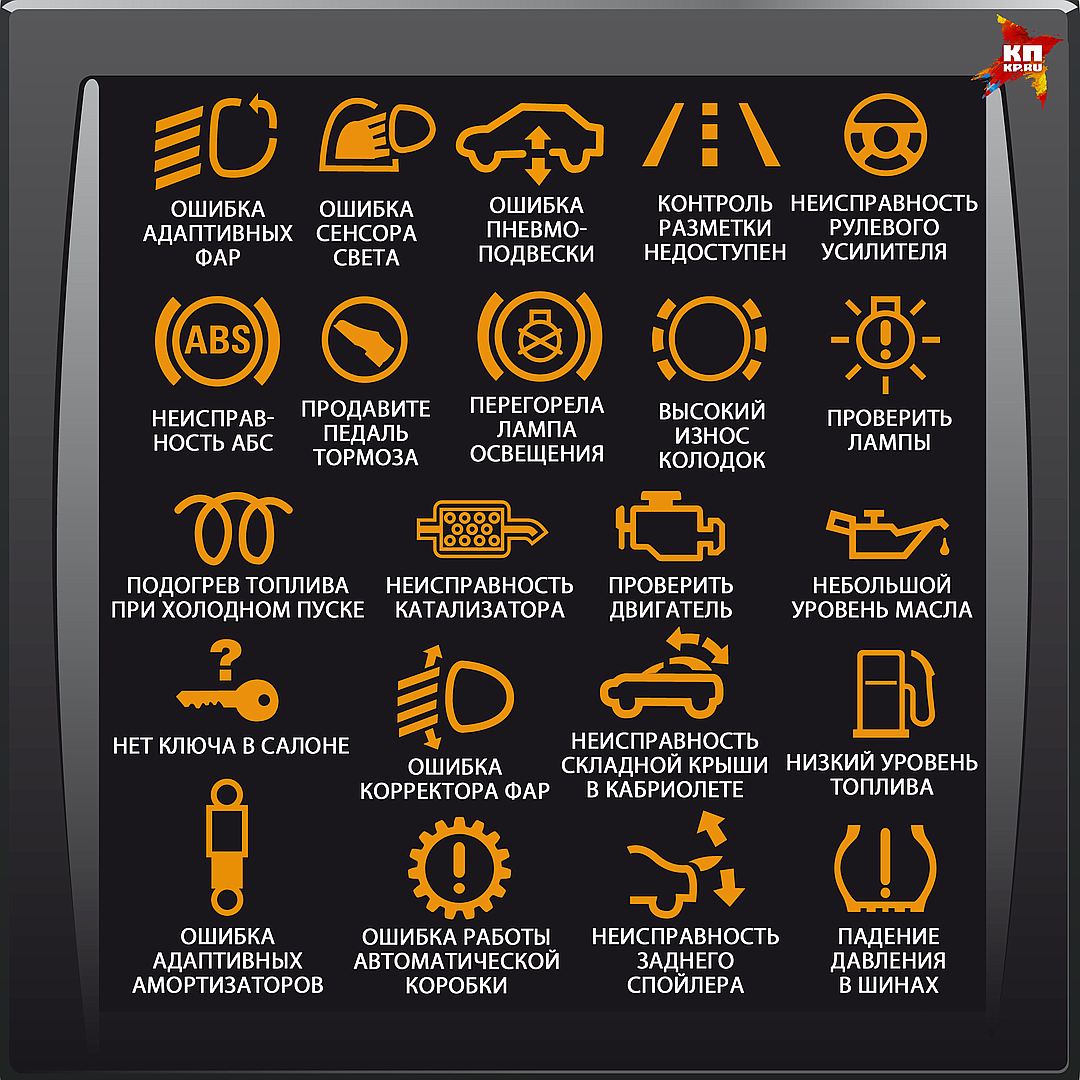

Обозначение значков на панели приборов

Введение

Сконструированная триста лет назад и будучи простой и надёжной, как крестьянская телега, «самоходная повозка» ныне, пройдя путь инженерных усовершенствований, превратилась в стильный и современный автомобиль.

Сейчас конструкция автомобиля превратилась в сложнейшую квинтэссенцию самых передовых технологических, конструкторских и дизайнерских достижений человечества. Управляет этим технологическим чудом и помогает водителю следить за дорожной обстановкой большое количество электронного оборудования, установленного «на борту» автокара.

Антиблокировочная система колёс, схема электронного распределения тормозных усилий, программа динамической стабилизации и курсовой устойчивости — вот лишь небольшой список вспомогательного оборудования, которым сейчас оснащаются автотранспортные средства. Мощнейший бортовой компьютер, управляющий всем этим многообразным оборудованием, выводит в полном объёме информацию о состоянии всех этих ABS, ESP, EBD и многих других важных установок, которые для раннего обнаружения технических проблем постоянно находятся в состоянии самотестирования, на рабочую панель автомобиля.

Это ведёт к заметному возрастанию количества информации в виде обозначений значков на панели приборов и сродни сильной «информационной атаке» на «бедного» водителя. Ему всё труднее разобраться в графических пиктограммах, количество которых на современном авто может достигать более полусотни. Запоминать их в полном объёме нет времени, да и это практически непосильная задача, а мануал по родной машине не всегда находится рядом.

Тем не менее следует знать обозначения значков на автомобильной панели приборов, так как они несут в себе массу важной информации, не только повышающей общую безопасность управления, но и вовремя предупреждающей о наличии каких-либо поломок в автомашине.

Общая цветовая гамма информационных символов

Большинство графических обозначений выдержаны в единой стандартизированной цветовой палитре.

зелёный цвет — информирует водителя, что подконтрольные им устройства функционируют в штатном режиме;
красный цвет — используется для экстренных и важных сообщений о наличии каких-либо серьёзных технических проблем;
жёлтый (или оранжевый) цвет — предупреждает, что определённый узел или агрегат автомашины требует обратить на себя внимание, так как присутствуют нерешённые (некритичные) технические проблемы;

синий цвет — используется для сообщений о штатном режиме определённых систем.

Краткая сводка по наиболее распространённым пиктограммам

Предупредительные индикаторы автомобиля

Этот значок призван индицировать не только серьёзные неполадки тормозной системы, типа заниженного уровня тормозной жидкости, но и показывать штатное состояние — включенный стояночный тормоз.

Эти пиктограммы могут сообщать как о повышенной (красный цвет), так и о пониженной (синий) температуре работающего двигателя. Требуют неотлагательно произвести остановку машины и выключение мотора. Следует обратиться в автомастерскую для проведения диагностики.

Значок может информировать как о падении давления в системе смазки двигателя, так и о снизившемся уровне масла.

Сигнализируют о заниженном уровне масла в двигателе — требуется доливка.

Пиктограмма схемы зарядки аккумуляторной батареи — оповещает о снижении напряжения бортовой сети. Кроме того, этот значок может означать пропадание заряда на аккумуляторе или перебои в работе электрического генератора.

Индикаторы и аварийные пиктограммы систем безопасности

Большинство этих индикаторов отображаются красным цветом и требуют пристального контроля со стороны водителя.

Предупредительная пиктограмма при возникновении нештатной ситуации. Предназначена для привлечения внимания к дополнительной текстовой информации на дисплее панели приборов. Часто используется для текущих подсказок типа «не забудьте прикрыть двери».

Отказ в электронной схеме стабилизации управления. Следует с предосторожностями ехать к ближайшему автосервису.

Сигнал возникновения технических проблем в системе пассивной безопасности (фронтальные подушки безопасности). Отображается также в случае возникновения неисправности в работе преднатяжителя ремней безопасности. Во избежание непредвиденном срабатывании подушек следует проверить техническое состояние этого узла в автомастерской.

Индикаторы деактивации фронтальной подушки пассивной безопасности на пассажирском кресле.

Пиктограмма информирует о подушке безопасности пассажира, деактивирующейся в случае посадки на это место взрослого человека.

Этот значок информирует об отказе в работе боковых подушек безопасности, срабатывающих в случае опрокидывания автомашины.

Предупреждающий значок о сбое схемы предаварийного торможения.

Сигнализаторы противоугонной установки или активации штатного иммобилайзера.

Пиктограмма возникновения неисправности в работе автоматической коробки передач.

Сигнал сбоя в работе противоугонной системы.

Символ неправильной работы трансмиссионного агрегата на спортивных моделях автомобилей.

Пиктограмма, информирующая о возникновении неполадок в электроусилителе или гидроусилителе руля.

Стояночный тормоз приведён в рабочее состояние.

Появление этой пиктограммы извещает водителя о снижении объёма тормозной жидкости.

Отключение антиблокировочной системы (АБС), при целенаправленном выводе этой установки также появляется изображение этого значка.

Пиктограмма целесообразности проверки правильности функционирования и степени отработки колодок тормозного механизма.

Символ сбоя в работе электронного регулирования и распределения тормозных усилий.

Индикация поломки электростояночного тормоза.

Оповещает о блокировке переключателя автоматической коробки передач и для его разблокировки требуется надавить на педаль тормоза.

Индикатор программы мониторинга давления в шинах. Возможна отдельная индикация как сильного, так и незначительного перепада давления.

Пиктограмма какого-либо сбоя в работе моторного узла и одной из его многочисленных подсистем – Check Engine.

Индикатор пониженной мощности силового агрегата.

Пиктограмма неправильной работы трансмиссии или схемы впрыска топлива.

Графические значки, обозначающие фиксирующий держатель горловины бензобака.

Символ, отвечающий за информационную подсказку.

Индикатор руководства по эксплуатации автомобиля. Предупреждает водителя, что его дальнейшие действия должны соотноситься с рекомендациями, изложенными в этом мануале.

Значок, говорящий о повышении температуры в работе катализатора. Изогнутые линии предупреждают о его критическом перегреве.

Графические символы, оповещающие, что объём охлаждающей жидкости заметно понизился, а схема охлаждения силового агрегата может выйти за границы штатного режима.

Сбой в сигнальных цепях управления электронной педалью газа модуля дроссельной заслонки.

Пиктограммы призваны напоминать автовладельцу о прохождении планового техосмотра, также может напоминать о замене масла.

Значок, информирующий о засоре воздушного фильтра.

Индикатор оповещает водителя, что движение машины начато при нерабочем положении ремня безопасности.

Сигнал о том, что пассажиры на задних сидениях при начале движения остаются не пристёгнутыми.

Сбой в работе электрической схемы автоматической трансмиссии. Настоятельная рекомендация остановить движение.

Неисправность в автоматической коробке передач.

АКПП заблокировано.

Пониженный уровень масла в автоматической коробке передач.

Индикация работы в режиме программы «Старт-Стоп». При заглушённом двигателе индикатор окрашивается зелёным цветом, при неисправном — жёлтым.

Пиктограмма неисправности датчика кислорода системы отработки выхлопных газов. Возможно, необходимы регламентные работы по замене лямбда-зонда.

Деактивация системы слежения.

Выход из строя приборов ночного видения (в автомобилях премиум-класса).

Значок режима повышенной передачи (овердрайв).

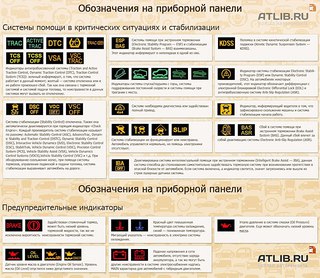

Индикаторы и символы систем управления и стабилизации

Пиктограммы потенциальных состояний антипробуксовочной системы. Штатному режиму работы соответствует зелёный цвет индикаторов, а жёлтый оповещает о неисправности этой схемы или о её блокировке.

Пиктограммы различных состояний устройств помощи при подъёме или спуске с горы, оборудования удержания фиксированной скорости и помощи при трогании с места.

Графическое изображение режима поворота для полноприводных машин при условии подключения в работу датчика поворота колеса.

Активирован вспомогательный режим при выполнении экстренного торможения.

Пиктограмма оповещает о возникновении неопределённости в электронной схеме управления кинетической стабилизацией подвески.

Отключена программа адаптивной подсказки при экстренном торможении.

Индикаторы и символы систем обеспечения курсовой устойчивости

Пиктограммы заблокированных многочисленных систем стабилизации положения транспортного средства на дороге.

Графическое изображение работы программы динамической стабилизации и курсовой устойчивости.

Индикатор неисправности антипробуксовочной системы и отказа системы помощи при экстренном торможении.

Индикатор деактивации или отказа в работе обеспечения стабилизации. Автосредство продолжает функционировать в рабочем режиме, только с отключенной электроникой.

Индикация нахождения автомобиля в штатном режиме скольжения под контролем бортовой системы стабилизации.

Спецсимволы

Индикатор, информирующий о проблемах с мощностью.

Индикаторы применения для работы автомашины электронного ключа, его активное и пассивное состояния.

Информация об отсутствии электронного ключа или требовании замены в нём батареек питания.

Символ, предупреждающий водителя о недопустимом сокращении расстояния перед движущимся впереди транспортном средстве или же появления препятствия по курсу движения.

Индикатор функционирования автомобиля в режиме лёгкого доступа.

Движение транспортного средства происходит под контролем системы круиз-контроля стандартного типа или адаптивного. Мигающий сигнал сообщает о сбое в работе этой системы.

Пиктограмма системы круиз-контроля, оповещающая о недопустимом сокращении расстояния до автомобиля, едущего впереди.

Работа амортизаторов в различных режимах: спортивном или в комфортном.

Пиктограмма включения в работу подсказки при парковке. Жёлтый цвет значка означает отказ в обслуживании.

Информирование о включении в работу программы активации режима предварительной подготовки к столкновению.

Символ означает работу машины в режиме «Снег», который задействует повышение передачи при начале движения.

Символ, предлагающий водителю «оторваться от руля» и сделать перерыв. Автомобиль заботится о вас!

Символ обогрева заднего стекла.

Индикатор подключения в общую функционирующую схему тормозной системы, которая обеспечивает растормаживание при воздействии на педаль акселератора.

Пиктограмма, оповещающая о задействовании пневмоподвески при регулировании положения кузова по вертикали и обозначающий самое высокое его положение.

Информация о вероятном сбое в работе ходовой части и необходимости её диагностики.

Пиктограмма деактивированной или неисправной программы предупреждения столкновений, которая с помощью радиолокационного оборудования измеряет расстояние до находящегося по курсу движения препятствия и без участия человека способна использовать экстренные способы торможения.

Индикация работы автомобиля при движении с прицепом.

Значок активации программы мониторинга полосы движения (зелёный). Мигающий жёлтый цвет оповещает о смещении автомашины вправо или влево с полосы.

Индикатор поломки оборудования «Старт-Стоп». В целях экономии силовой агрегат может быть заглушён автоматически.

Пиктограмма, появление которой рекомендует водителю автомашины с МКПП в целях исключения перерасхода топлива переключиться на более высокую передачу.

Подключение заднего привода.

Режим заднего привода активирован, но электронная схема находится в готовности автоматического подключения в нужный момент полного привода.

Подключение полного привода.

В работе полный привод с пониженной «раздаткой» при низкой скорости движения.

Индикация блокировки центрального дифференциала в условиях труднопроходимых дорог. При этом активируется режим принудительного полного привода.

Пиктограмма блокировки межколёсного дифференциала, за счёт которого колёса ведущей оси могут вращаться с разными скоростями.

Индикация выключения полного привода — левый значок и поломки в нём — правый.

Сигнализируют о сбоях в режиме полного привода при работающем моторе, а также о возможной разности в диаметрах колёс на разных осях.

Символ перегрева дифференциала в полном приводе при большой разности в скоростях вращения колёс.

Превышен требуемый уровень температуры масла в заднем дифференциале.

Индикатор поломки в схеме активного подруливания, которая оказывает водителю помощь при неблагоприятных условиях управления.

Символ сбоя в схеме подруливания задних колёс.

Информирует о включении режима трогания с места на повышенной передаче на автомобилях с автоматической коробкой.

Пиктограмма включения зажигания на транспортном средстве, оснащённым вариатором. Высвечивается на несколько секунд.

Пиктограмма сбоя в схеме активного рулевого управления.

Пиктограммы переключения автомашины в различные режимы при дорожном движении.

Индикаторы и символы экономии горючего

Значки системных параметров программы «Старт-Стоп», которая экономит ресурс двигателя, не позволяя ему работать вхолостую.

Оповещает о включении режима экономии горючего.

Символы перехода в стадию экономичного движения.

Индикаторы работы гибридных автомобилей

Индикаторы сбоя в цепях зарядки аккумуляторных батарей гибридных автомашин.

Извещает о низком уровне заряда блока высоковольтной АКБ.

Требование начала процесса подзарядки батарей.

Символ режима заметного ограничения мощности.

Пиктограммы, появление которых говорит о переходе автокара в режим работы на электротяге.

Сбой в работе внешних звуковых сигналов, предназначенных для оповещения окружающих о приближении транспортного средства.

Пиктограммы, сигнализирующие о возникновении какой-либо неисправности (жёлтый цвет — не фатально, но при красном настоятельно требуется прекратить поездку).

Индикатор готовности автосредства к рабочему движению.

Аккумуляторы электромобиля находятся в процессе зарядки (зелёный цвет символа означает окончание процесса).

Сбой в работе электропривода.

Индикаторы работы автомобилей на дизельном топливе

Индикатор включения предпускового подогрева свечей накаливания.

Пиктограммы использования фильтра макрочастиц.

Сигнализирует о дефиците жидкости в узле выхлопа и очистки отработавших газов.

Индикатор сбоя в схеме очистки выхлопных газов (при высоком уровне эмиссии).

Пиктограммы, информирующие о присутствии влаги в топливной системе.

Значок повреждения в электронной схеме или наличия влаги в дизельном топливе.

Высвечивается при включении зажигания, при запуске двигателя выключается. Требуется замена ремня ГРМ в случае, если значок не гаснет даже после запуска силового агрегата.

Индикаторы и символы, реагирующие на работу внешних световых приборов

В своей массе эти сигналы высвечиваются зелёным или синим цветом.

Пиктограмма работы наружного освещения.

Неработоспособность световых приборов наружного освещения.

Сигнализатор дальнего света фар.

Символы, оповещающие, что подключена программа адаптивного переключения между ближним и дальним светом.

Пиктограммы повреждения схемы автоподстройки угла наклона головных фар.

Символы, предупреждающие о деактивации системы адаптивных фар AFS, при наличии неисправности эти значки будут мигать.

Пиктограммы оповещения об активации функции автоматического включения фар ближнего света в дневное время.

Индикатор выхода из строя ламп либо задних фар, либо стоп-сигналов.

Значок начала рабочего функционирования противотуманных фонарей.

Значок начала рабочего функционирования задних противотуманных фонарей.

Мигающие информационные знаки активированной аварийной сигнализации или указателей поворота.

Пиктограмма включения габаритных огней.

Дополнительные индикаторы и символы

Пиктограмма сообщает о неполном закрытии багажника, капота либо какой-либо двери салона.

Пиктограмма оповещает о количестве горючего в топливном баке.

Пиктограмма дефицита омывающей жидкости лобового стекла.

Заключение

Информация, присутствующая в виде символов и индикаторов на приборной панели, является неотъемлемым атрибутом современного автомобиля и представляет собой важный элемент безопасного вождения.

Индикаторы, символы, пиктограммы и значки на панели приборов нацелены на представление водителю в полном объёме информации о функциональном состоянии работающих, активированных, неисправных или же находящихся в пассивном режиме подсистем транспортного средства. Это позволяет водителю держать под полным контролем работоспособность своего авто и вовремя обращать внимание на возникающие технические проблемы.

Панель приборов автомобиля: расшифровка значков на приборной панели

Автомобили Знаки Лайфхаки Символы

Чувствовать машину — это прекрасно. Водители с большим стажем по звучанию двигателя способны понять, какая у авто неполадка.

Но современные автомобили имеют множество датчиков и сенсоров, даже электронное управление двигателем.

Расшифровать значение таких горящих значков не всегда удается интуитивно, ведь существует огромное количество вариантов. Это сильно путает, а иногда даже пугает водителей.

Чтобы понимать, когда ездить безопасно, а когда тотчас нужно отправить машину в автосервис, нужно знать, как расшифровываются символы на приборной панели. Редакция «Так Просто!» с радостью расскажет тебе об их значении.

Значки на панели приборов

Стоит отметить, что не каждая лампочка на панели оповещает о критичной неисправности. Индикация загорающихся лампочек под значками разделяется по цветам на 3 группы.

Красные значки
Такие индикаторы говорят об опасности. Стоит предпринять меры по устранению проблемы. От того, какой значок загорается, зависит, можно ли продолжать движение на автомобиле.
© DepositPhotos
Желтые значки
Предупреждают о неисправности, необходимости произвести какие-то действия по управлению автомобилем или напоминают о его сервисном обслуживании.
© DepositPhotos
Зеленые значки
Информируют о сервисных функциях автомобиля и их активности.
© DepositPhotos

Если загорелся значок на панели приборов, не стоит его игнорировать. Мы расскажем тебе о значении 64 символов. Ты сможешь и свою машину понять, и друзьям помочь в трудную минуту непонимания.

Значок аккумулятора загорается, если падает напряжение в бортовой сети, часто такая проблема связана с отсутствием заряда аккумуляторной батареи от генератора. На автомобилях с гибридным двигателем такой индикатор дополняется надписью MAIN внизу.
Предупреждение о сажевом фильтре.
Включен режим экономии топлива.
Фары дальнего видения включены.
Противотуманные фары включены (передние).
© DepositPhotos
Адаптивные передние фары.
Фары ближнего света.
Противотуманные фары включены (задние).
Значок о выравнивании фар. Говорит о неисправности системы авторегулировки угла наклона света. Нужна диигностика.
Датчик дождя и света.
Не обнаружен электронный ключ.
Ключ не обнаружен.
Батарея ключа нуждается в замене.
Загрязнение воздушного фильтра.
Значок включенных фар.
© DepositPhotos
Не работает стоп-сигнал.
Не работает несколько фар.
Неисправность ручного тормоза.
Неисправность автоматической коробки передач.
Индикатор включения наружного освещения.
Ремень безопасности не пристегнут.
Неисправность.
Подушка безопасности деактивирована.
В случае ДТП воздушные подушки не сработают.
© DepositPhotos
Система помощи при парковке.
Неисправность топливного фильтра.
Низкий уровень жидкости стеклоомывателя.
Символ дверей автомобиля. Может предупреждать о незакрытой двери.
Предупреждение прицепного устройства.
Низкий уровень топлива.
Вода в топливном фильтре.
Неисправность антиблокировочной системы тормозов.
Символ износа тормозных колодок.
© DepositPhotos
Значок включенного круиз-контроля.
Круиз-контроль не работает.
Неисправность усилителя рулевого управления.
Значок ручника загорается не только в том случае, когда активирован (поднят) рычаг ручного тормоза, но и в тех случаях, когда износились тормозные колодки или нужна доливка/замена тормозной жидкости. На авто с электронным ручником лампочка стояночного тормоза может загораться по причине неисправности концевика или датчика.
Необходимо разблокировать коробку передач нажатием педали тормоза.
Нажми педаль сцепления.
Индикация работы свечи накаливания.
Смена полосы движения.
Перегрев катализатора.
Повышенная температура в двигателе.
© DepositPhotos
Индикатор информационного сообщения.
Включены поворотные сигналы.
Неисправность крыши в кабриолете.
Открыт капот.
Низкая скорость автомобиля / система помощи спуска с горы.
Опасное сокращение дистанции.
Неисправность заднего спойлера.
Индикатор, предупреждающий об отрицательной температуре на улице.
Мороз на улице.
Амортизаторы подвески неисправны.
Предупреждение пневматической подвески.
© DepositPhotos
Информирует о неисправностях в работе двигателя (зачастую сбой в работе какого-либо датчика) или электронной части трансмиссии.
Блокировка рулевой колонки.
Обогрев заднего стекла.
Датчик дождя.
Неполадка двигателя.
Автоматическое очищение лобового стекла.
Система стабилизации отключена.
Обогрев лобового стекла.
Низкое давление подачи масла.
Багажник открыт.
© DepositPhotos

Не стоит игнорировать сигналы, которые тебе посылает автомобиль. Даже те, которые указывают на какие-то мелкие неполадки, могут напоминать об опасности как для машины, так и для твоей жизни. Не забывай раз в полгода проводить диагностику своего автомобиля для профилактики серьезных неполадок, которые могут дорого обойтись как в денежном, так и моральном плане.

Фото на превью depositphotos.

Источник: https://takprosto.cc/znachki-na-paneli-priborov/

Значки на приборной панели автомобиля: расшифровка и нюансы

Вопросы, рассмотренные в материале:

Что означает цвет значков на приборной панели автомобиля
Как расшифровываются различные значки на приборной панели автомобиля

Как владелец транспортного средства узнает, что произошла поломка? С помощью специальных знаков на панели приборов.

Непросто угадать, что значит тот или иной символ, ведь не все изучали инструкцию по эксплуатации автомобиля и хорошо разбираются в значках на «приборке».

У разных моделей машин один и тот же индикатор изображается по-разному. Сегодня мы рассмотрим, что означают основные значки на приборной панели автомобиля.

Что означает цвет значков на приборной панели автомобиля

Автопроизводители разработали множество значков на приборной панели автомобиля. Для удобства они подразделяются на категории по оттенкам:

Загорается значок на приборной панели автомобиля зеленого либо синего цвета? Ваше транспортное средство исправно, и вы можете эксплуатировать автомобиль. Однако стоит обратить внимание на данный сигнал, предупреждающий вас о чем-то.
Увидели на приборной панели автомобиля индикатор красного цвета? Он говорит о том, что есть какая-либо поломка. Порой неисправность может быть несущественной, и можно продолжить эксплуатацию автомобиля. Но в некоторых ситуациях требуется срочно остановиться и отправить транспортное средство на станцию техобслуживания.
На «приборке» появился значок оранжевого оттенка – значит, автомобиль нуждается в техническом обслуживании. Стоит отправиться в автосервис, где машину продиагностируют и проведут все необходимые ремонтные работы.

Важно! Обнаружили мигающий знак на приборной панели? Следует как можно быстрее отправиться на станцию технического обслуживания. Только там специалисты смогут выявить проблему и устранить поломку.

Расшифровка значков на приборной панели автомобиля

1. Информационные значки

Символы, расположенные на приборной панели автомобиля, изображаются по-разному. Например, «автомобиль и гаечный ключ», «автомобиль и замок» «автомобиль и «!» и тому подобное. Читайте далее, чтобы разобраться в значении важнейших индикаторов на «приборке».

Знак «автомобиль и гаечный ключ» означает, что в моторе случилась какая-то поломка и он работает с нарушениями, вполне вероятно, что сломался определенный датчик. Значок сигнализирует и о том, что вышла из строя электроника в коробке передач. Но для определения того элемента, который сломался, придется посетить сервисный центр.
Загорелся знак красного цвета «автомобиль и замочек»? Произошла поломка какого-то элемента системы против угона автомобиля. А это значит, что вы не сможете завести транспортное средство. Когда на «приборке» мигает красным цветом знак «автомобиль и замочек», при этом транспортное средство находится в закрытом состоянии и стоит на парковке, значит, все в порядке и машина закрыта.
На приборной панели горит значок«автомобиль» и «!». Это значит, что случилась поломка в электроприводе транспортного средства. Отсоединив аккумулятор, вы сможете сбросить ошибки. Однако проблему все равно не получится устранить самостоятельно.

Значок «дверца открыта» загорается на приборной панели автомобиля, но при этом багажник и все дверцы находятся в закрытом состоянии? Знак с одной или четырьмя дверцами говорит о том, что в концевиках дверей неисправна электропроводка.
Знак «скользкая дорога» загорается, если стабилизационная система транспортного средства обнаруживает, что дорога скользкая (например, во время дождя или гололеда). Система стабилизации активируется, только так можно исключить пробуксовку колес. Мощность мотора при этом становится меньше, колесо, которое уходит в букс, подтормаживает. Не паникуйте, когда такое случается. Однако если рядом с этим символом светится «ключик», «треугольник», «перечеркнутый занос», то система стабилизации вашей машины сломалась и нуждается в срочном ремонте.
Обнаружили на «приборке» автомобиля значок «гаечный ключик»? Значит, автомобиль информирует вас о том, что пришло время провести техобслуживание. Специалисты автосервиса смогут убрать это оповещение, как только осмотрят автомобиль.

2. Предупреждающие значки на панели

Знак «рулевое колесо» на приборной панели (если он светится желтым) означает, что потребуется адаптация. Если же значок светится красным и есть «!», то проблема с вашим транспортным средством более серьезная. Возможно, отказала система гидроусилителя руля (либо электроусилителя руля). В этом случае водителю будет сложно управлять автомобилем с помощью рулевого колеса.

«Иммобилайзер» загорается на «приборке», когда автомобиль закрыт. Увидели красную машинку и ключик белого цвета – значит, функционирует заводская противоугонная система. Но когда индикатор светится без перерыва, то противоугонная система неактивна либо пришла в негодность — тогда метка с ключа не будет считываться.

Символ загорается в ситуациях, когда рычаг ручного тормоза находится в поднятом состоянии. Также «ручной тормоз» на «приборке» автомобиля символизирует, что вам придется заменить тормозные колодки на новые.

Появление этого значка также свидетельствует, что необходимо залить новую или просто добавить тормозную жидкость.

«Ручной тормоз» загорелся на автомобиле с электронным ручным тормозом – неисправен датчик либо концевик.

Индикатор бывает множества видов, поэтому и показывает он различные неисправности. Загорелся красным цветом «градусник» на «приборке» автомобиля — значит, система охлаждения мотора нагрелась до предельной температуры.

Изображен желтого цвета расширительный бачок с волнами? Придется долить антифриз. Однако этот индикатор не во всех ситуациях означает низкий уровень антифриза.

Проблема может быть в неисправном датчике или поплавке в расширительном бачке.

«Омыватель» показывает, что расширительный бачок омывателя пустой. Индикатор может светиться в случае, если загрязнился датчик уровня, а на контактах скопилась грязь. Произойти такое может, если вы залили низкокачественную жидкость. Обратите внимание, что следует использовать омывающую жидкость, подходящую для вашего автомобиля, иначе «омыватель» будет светиться.

Значок «ASR» показывает, исправно ли работает антипробуксовочная система. У этой системы есть электронный блок и датчики ABS.

Если индикатор все время светится, то антипробуксовочная система не активна. На многих моделях автомобилей этот знак изображается в виде «!», который находится в треугольнике со стрелочкой.

Либо можно увидеть надпись «ASR», а также машинку на скользком дорожном полотне.

Значок «катализатор» на приборной панели автомобиля светится, когда катализаторы перегрелись. Водитель может увидеть, что мотор потерял свою мощность.

Перегрев происходит из-за того, что соты не пропускают отработанные газы. Загорается этот знак и когда есть поломка в системе зажигания.

Катализатор пришел в негодность? Тогда, помимо горящего значка, вы заметите, что автомобиль стал потреблять больше бензина.

На приборной панели автомобиля вы видите горящий значок «выхлоп»? Согласно инструкции это значит, что случилась поломка в системе очистки отработанных газов. Чаще всего индикатор загорается, если вы заправили автомобиль низкосортным бензином либо датчик лямбда-зонда сломался.

Система фиксирует, что есть пропуски воспламенения топливной смеси, в результате количество вредных веществ в отработанных газах увеличивается. Все это приводит к тому, что значок «выхлоп» на приборной панели начинает светиться.

Конечно, автомобиль будет ездить, однако рекомендуется все же посетить сервис.

3. Значки, оповещающие о неисправности и серьезной опасности

Рекомендуется разобраться в значении данных знаков на приборной панели автомобиля. Только зная, что значит тот или иной индикатор, водитель поймет, что транспортное средство сломалось, эксплуатировать его нельзя и следует срочно посетить сервисный центр. Ответственно подойдите к изучению представленной далее информации.

Увидели на «приборке» автомобиля эти символы? Значит, машина сломалась и, скорее всего, придется сделать капитальный ремонт:

Индикатор «аккумулятор» загорается на приборной панели автомобиля, когда электронапряжение в основной электронике транспортного средства слишком высокое.

Причиной этому может быть то, что генератор перестал передавать заряд к аккумуляторной батарее. Другое название знака «аккумулятор» — это «генератор».

В случае, когда автомобиль с мотором гибридного типа, то в нижней части светящегося знака будет надпись «MAIN».

Загорелся этот символ красным цветом? Говорит это о том, что у мотора началось масляное голодание и требуется долить масло до указанного уровня.

Значок на приборной панели автомобиля засветился, когда вы завели мотор, при этом он продолжает светиться и во время поездки? Это говорит о том, что определены неполадки в смазочной системе либо количество масла снизилось, давление масла слишком низкое.

Если загорается «масленка и капля» (либо волна под этим символом), появляется надпись желтого цвета «min», «senso», «oil level», а также «L» и «H», то все это говорит о том, что уровень масла недостаточный.

Красного цвета знак «SRS», «AIRBAG», а также пристегнутый человечек, перед которым изображен круг — так машина сигнализирует водителю, что произошла поломка в системе пассивной безопасности. Если произойдет авария, подушки безопасности не раскроются.

Изображают символ на разных моделях автомобилей по-разному, причем его значение будет отличаться. Например, если на приборной панели автомобиля появился «!» красного цвета, заключенный в круг, то тормозная система неисправна. Соответственно, нельзя ездить на автомобиле, следует немедленно обратиться в сервисный центр.

Этот индикатор может загореться, когда вы забыли опустить ручной тормоз. Также это происходит в ситуации, если тормозные колодки автомобиля пришли в негодности.

Эксплуатировать машину в таком состоянии опасно для жизни. Потому что проблема может быть не только в старых колодках.

Как только вы начнете тормозить, жидкость распределится по тормозной системе, поплавок подаст сигнал о том, что уровень тормозной жидкости недостаточный.

Возможно, оторвался тормозной шланг. Такая поломка может стать причиной возникновения аварийной ситуации.

Случается и такое, что знак «!» светится на приборной панели, когда датчик уровня неисправен, его замкнуло, и он передает неправильный сигнал.

Обратите внимание: «!» нередко изображается рядом со словом «BRAKE». Однако причина поломки будет та же самая.

Кроме «!» используется индикатор «внимание», который светится красным или желтым. Этот знак желтого цвета показывает, что стабилизационная система не работает исправно. Если же символ красного цвета, то он предупреждает вас о какой-либо проблеме. В подобной ситуации на приборной панели автомобиля также будет пояснительная надпись, прочитав которую, вы поймете, где произошла поломка.

«ABS» изображается на «приборке» автомобиля в виде различных значков, однако означает только одно: есть проблема в работе антиблокировочной системы. Система ABS перестает нормально функционировать. Когда ABS неисправна, вы сможете пользоваться автомобилем. Но помните, что система отключена, а это значит, что тормоза будут функционировать в обычном режиме.

«ESP» (электронная система стабилизации)

Обычно индикатор «ESP» загорается на приборной панели автомобиля время от времени. Но случается и такое, что он светится постоянно. Вероятнее всего, есть неисправность стабилизационной системы.

Данный значок может светиться и потому, что датчик угла поворота пришел в негодность или же датчик включения стоп-сигнала отказал. Причина может быть в том, что пришел в негодность датчик тормозной системы.

Обнаружили такую поломку? Следует срочно отправиться на станцию технического обслуживания.

По-другому этот знак называется «инжектор» либо «check», горит он желтым цветом. Причина его появления на «приборке» — любые ошибки мотора, а также поломка в электросистеме автомобиля. Чтобы выявить, в чем именно проблема, могут провести компьютерную диагностику транспортного средства.

Увидели на приборке дизельного транспортного средства значок «свечки»? Значение символа будет идентично надписи «check», появившейся на машине, у которой бензиновый мотор. Если индикатор гаснет сам, как только автомобиль прогреется, а свечки накала отключатся, то это свидетельствует об отсутствии в памяти электронного блока ошибок.

Источник: https://rad-star.ru/pressroom/articles/znachki-na-pribornoi-paneli/

Что означают значки на приборной панели: путеводитель по всем маркам и моделям

Чем современнее автомобиль — тем больше у него функций и опций, различной электроники и блоков управления. Вряд ли существует хоть один водитель, который, впервые садясь за руль своей новой машины, точно знал весь арсенал его возможностей.

Значки и пиктограммы, что россыпью загораются на приборном щитке при повороте ключа, остаются неведомыми иероглифами ровно до тех пор, пока машина не начнет вести себя возмутительно. В этот миг счастливый шофер замечает «новенького» — пиктограмму, которая раньше тухла в момент пуска двигателя.

Прежде чем искать эвакуатор, надо запомнить одно простое правило: зеленый значок — едем, желтый — едем на сервис, красный — едем на сервис на эвакуаторе. Языком протокола это звучит как информационная, предупреждающая и запрещающая пиктограмма соответственно. А теперь расставим все точки над i.

Зеленый свет

Зеленый индикатор на приборной панели означает активацию и нормальную работу одной из систем автомобиля. Начиная от фар ближнего света и заканчивая активным круиз-контролем — на щитке загорится «зеленый» в момент подключения. Бояться таких пиктограмм ни в коем случае не стоит, а с расшифровкой активированной функции и поиском органа ее управления поможет мануал — инструкция по эксплуатации автомобиля.

Наиболее популярными зелеными сигналами являются:

Ближний свет — если автомобиль оснащен режимом «авто», то индикатор может отличаться от стандартного литерой А
Габаритные огни — должны быть включены всегда
«Поворотники» и «аварийка» — если индикатор моргает слишком быстро, значит, перегорела одна из ламп
Системы помощи при спуске/подъеме в гору — доступны на многих современных внедорожниках и кроссоверах, помогают водителю выбрать верную и безопасную манеру преодоления сложного рельефа местности. Часто могут быть активированы только во внедорожных режимах
Различные вспомогательные системы при езде по бездорожью — подключение полного привода и различных блокировок
Круиз-контроль — при активации системы появится зеленый значок с пиктограммой спидометра, а при выборе скорости и включении системы — еще один
Экономичные режимы работы двигателя — доступны на многих современных автомобилях и отображаются символами деревьев, листиков либо аббревиатурой
Однако есть среди «зеленых» и редкие пиктограммы, которые могут смутить даже опытного шофера:

Крест в шестерне — предлагает водителю автомобиля с механической трансмиссией перейти на повышенную передачу. Аналогична пиктограмме со стрелкой вверх и словом SHIFT
Литера P пеленгует конус — активирована работа парктроника
Ключ с восклицательным знаком — система бесключевого доступа инициировала ключ, можно заводить двигатель
Две линии и пунктир между ними – система слежения за полосой движения
TOW — американская пиктограмма, обозначающая подключение режима буксировки прицепа
Sport — активация спортивного режима
READY — полная зарядка батареи гибридного автомобиля
EV MODE — движение исключительно на электротяге, без использования ДВС, у гибрида

Одним словом, такой индикатор смущать не должен. Основная их часть хорошо знакома каждому закончившему автошколу, а новые, актуальные для конкретного автомобиля, быстро станут понятными в процессе эксплуатации. С появлением на приборной панели любого индикатора зеленого цвета можно смело продолжать движение.

Желтый свет

Желтая пиктограмма означает неисправность одной из систем и чаще всего сигнализирует о проблемах в электрике транспортного средства. Самым известным и пугающим символом из этой подгруппы является знаменитый Check Engine, который на самом деле уведомляет о проблемах с электроцепями двигателя, а не о конструктивной гибели мотора. Разрушим очередной миф: продолжить движение с горящим на приборном щитке «чеком» можно, но лучше направить колеса в сторону СТО. Наиболее частыми причинами появления этой пиктограммы на щитке являются забитый катализатор и вышедшая из строя катушка зажигания. Симптомы — ощутимое уменьшение мощности и некорректная работа ДВС.

Кстати, наступающая весна с грядущими повышенной влажностью и обильными осадками из года в год зажигает множество значков Check Engine!

Помимо легендарного «чека» желтым на приборном щитке высветятся:

ABS — неисправность антиблокировочной тормозной системы. Физически проявляется так: АБС будет либо постоянно срабатывать даже на сухом асфальте, либо не работать вообще

Восклицательный знак в круге — неисправность электрического стояночного тормоза

Колесо и восклицательный знак — давление в одном из колес пониженное, надо проверить. В современных автомобилях можно узнать подробности, даже не выходя наружу — бортовой компьютер подскажет, которое из колес требует внимания.

Занос в треугольничке — деактивирована противозаносная система. Если пиктограмма загорелась не по воле водителя, то система отключилась в связи с неисправностью. Первым делом следует проверить предохранитель. Он находится в подкапотном блоке.

Ключ в желтом — иммобилайзер автомобиля не обнаружил ключ. Пора проверить батарейку!

Снежинка — автомобиль определил отрицательную температуру за бортом
Желтый рожковый ключ — межсервисный интервал подходит к концу, пора записаться на ТО
Помимо вышеуказанных типичных обозначений желтый сегмент включает огромное количество сложных и уникальных символов:

Чашка горячего, но безалкогольного напитка — пора отдохнуть. Есть на многих старых американских машинах.

Загорается в зависимости от настроек системы: самые простые — после определенного количества часов езды без остановок, в более продвинутых моделях ассистент слежения за усталостью ориентируется на изменившиеся манеры водителя. Порой такой сигнализатор может включиться, когда вы едете по плохой дороге и постоянно уворачиваетесь от ям.

Желтый восклицательный знак, окольцованный стрелкой — проблемы в системе старт-стоп

«Однорукий робот» — это заправочная колонка с вилкой, а именно индикатор низкого заряда батареи у электромобиля

Черепашка в желтом круге — мощность двигателя ограничена. Причиной может стать перегрев.

Ракеты над водой — проблемы с выхлопом у дизельного авто
Заправочная станция под дождем — очень редкая пиктограмма, встречается только на древних автомобилях с мотором на тяжелом топливе. Гласит о наличии воды в топливной системе
Странный сосуд с круглыми предметами внутри — этот образ, взятый из древнеегипетских фресок, подсказывает водителю о проблемах с сажевым фильтром.
Автомобиль, разделенный надвое восклицательным знаком — проблемы в электронике. Сегодня все чаще заменяется желтым же восклицательным знаком в треугольнике

Две желтых петли — прогрев свечей накаливания. Пока символ не погаснет, автомобиль не заведется.

Громкоговоритель с надписью AUTO — как ни странно, эта пиктограмма гласит о недостатке масла в трансмиссии. Никогда не угадаешь!

Червяк ползет к замку — неисправность прицепного устройства

Продолжить движение в таком случае можно, но делать это следует крайне осторожно, в аккуратном режиме. Медленно добраться до автосервиса или потихоньку доехать до парковки, где первым делом открыть ту самую инструкцию по эксплуатации.

Красный свет

Красный индикатор на приборной панели автомобиля запрещает дальнейшую эксплуатацию до момента решения проблемы. Неисправность часто сопровождается звуковым сигналом и восклицательным знаком в треугольнике уже красного цвета.

Самые распространенные и массовые красные пиктограммы расшифровываются следующим образом:

Аккумулятор — заряд батареи недостаточный. Требуется замена самого аккумулятора или ремонт генератора

Лейка — мойка автомобиля не поможет. Необходимо долить моторного масла.

Красный значок поднятого ручника — либо поднят парковочный тормоз, либо в системе не хватает тормозной жидкости
Перечеркнутый сидячий человек — пристегните ремни, готовимся к взлету!
Автомобиль с распахнутыми дверьми, вид сверху — одна из дверей не закрыта
Рулевое колесо с восклицательным знаком — неисправно рулевое управление, проблема в электро- или гидроусилителе.
Автомобиль в красном треугольнике — так датчики предупреждают о сокращении дистанции до впередиидущего авто
Среди «красных» очень много непонятных индикаторов, которые чрезвычайно сложно расшифровать. Например:
Чемодан с ручкой и стрелкой посередине — так отображается низкий уровень охлаждающей жидкости
Привязанный человек отбивает рукой большой шар — неисправность подушек безопасности
Восклицательный знак в шестерне — ошибка или деактивация штатной сигнализации
Красный рожковый ключ — так на многих авто отображается критическая поломка трансмиссии

R. DIFF.TEMP — перегрев межколесного дифференциала

Увидев тревожный значок, не стоит сразу вызывать «скорую». Многие «проблемы красного цвета» можно решить за долю секунды: закрыть дверь, пристегнуть ремень безопасности, опустить стояночный тормоз, долить масла и «тормозухи». Если же неполадка серьезнее, то предстоит долгое ожидание и поездка в сервис «на лафете». Добираться до помощи на своих четырех не следует — это не безопасно.

Бонус: белые и синие пиктограммы

Помимо символов «светофорной» расцветки на приборном щитке могут быть значки синего и белого цвета. Как правило, они также подсказывают водителю об активации той или иной функции и несут исключительно информационный характер.

Синим выделено:

Включение фар дальнего света. При наличии системы автоматического включения может активироваться и выключаться самостоятельно.

Пиктограмма низкой температуры охлаждающей жидкости. Часто встречается на дизельном коммерческом транспорте, а также на автомобилях, где не предусмотрена отдельная шкала температуры антифриза. Гаснет после прогрева до рабочих показателей.

Активация заднего противотуманного фонаря
Белым чаще всего выделяют информационные сообщения, причем каждый автопроизводитель делает это согласно своим личным убеждениям.
Литера I — поступило сообщение от одного из ЭБУ
Гаечный ключ — на многих японских авто информация о необходимости пройти техническое обслуживание реализовано с помощью белой пиктограммы гаечного ключа
Лист со стрелочкой — загрязнение воздушного фильтра
Человек с перечеркнутым мячом в белом — деактивация подушки безопасности переднего пассажира. Необходимо произвести при установке на переднем сиденье детской люльки

За спрос денег не берут, так что не стесняйтесь в любой сложной ситуации позвонить в дилерский центр и задать вопросы, какими бы детскими и глупыми они ни показались. Знание — сила! Например, первый звучит следующим образом: можно ли скидывать клемму с аккумулятора и что будет с автомобилем после? Многие проблемы даже в современных машинах решаются с помощью ключа «на 10».

Источник: https://4r.ru/stati/27841-chto-oznachayut-znachki-na-pribornoj-paneli-putevoditel-po-vsem-markam-i-modelyam/

Значки на панели приборов: разъяснение обозначений

Малоопытные владельцы автомобилей часто сталкиваются с проблемой того, что не понимают сигналов своего транспортного средства. Им попросту неизвестно обозначение значков на панели приборов.

А именно посредством их машина имеет возможность сигнализировать владельцу о возможных неисправностях или других нежелательных изменениях. Кроме того, подобные значки могут предупредить автомобилиста о предполагаемом действии, которое от него требуется.

Сегодня мы попробуем детально разобраться, какие значки бывают на панели и о чём они говорят владельцу.

Какие бывают значки и о чём они сигнализируют

Как правило, загоревшийся сигнал становится поводом для опасений, особенно если за рулём неопытный пользователь. На самом деле индикаторы призваны не только сообщать о неисправности, но и предупреждать о самых разных моментах. Они не только оповещают, предупреждают, но иногда и запрещают эксплуатацию.

Для начала, следует запомнить следующую расстановку приоритетов, относящуюся не столько к содержанию, сколько к цветовому решению.

Зелёный сигнал оповещает владельца, что соответствующая содержанию система запущена и исправно функционирует. Водитель может продолжить движение в штатном режиме и не опасаться за безопасность.
Жёлтый или оранжевый индикатор сообщает, что одна из систем автомобиля функционирует неправильно. Возможен отказ одной из них, скорее всего она не влияет на возможность передвижения, но не позволяет эксплуатировать автомобиль в полную силу. В этом случае опытные водители советуют неспешно добраться до ближайшего автосервиса и показать машину профессионалу. Нередко автомобиль самостоятельно переходит в режим ограниченной эксплуатации, водитель может передвигаться только в аварийном режиме с небольшой скоростью и возможностью управления.
Красный сигнал – опасность! Это относится и к индикаторам приборной панели. Если вы видите красный значок, то следует остановить автомобиль. В этом случае система сигнализирует, что существует серьёзное нарушение, которое несовместимо с эксплуатацией. Лучшим решением станет вызов эвакуатора или буксировка авто в сервис.

Это основная информация, которую стоит усвоить начинающему автовладельцу, прежде чем выяснять, что именно означает тот или иной значок.

Обозначение значков на панели приборов

Теперь приступим непосредственно к описанию возможных сигналов. Их можно разделить на несколько категорий, которые стоит разобрать отдельно.

Дополнительные функции

Эти индикаторы призваны напомнить владельцу о необходимом действии, без которого в текущий момент или в дальнейшем эксплуатация будет невозможна.

Индикатор ремня. Сообщает, что он не пристёгнут и необходимо исправить положения. Во многих автомобилях он начинает мигать и издавать звуковые сигналы с началом движения.
Дверь салона открыта или закрыта не до конца. Этот же сигнал оповещает об аналогичных проблемах с дверцей багажного отделения.
Топливо на исходе, автомобиль следует дозаправить.
Жидкость для омывания лобового стекла заканчивается, необходимо долить.

Это самые распространённые сигнальные знаки, о которых стоит упомянуть.

Световые приборы

Далее, разберём обозначения значков на панели приборов, оповещающих владельца о работе внешних осветительных элементах.

Включено наружное освещение.
Одна из ламп не работает или проблема в электросети контура наружного освещения.
Активный дальний свет.
Включена система автоматического переключения с дальнего на ближний свет и наоборот.
Система авторегулировки угла наклона осветительных приборов неисправна.
Система адаптивных фар отключена или неисправна. О последнем сигнализирует мигающий значок.
Автоматическое включение ближнего света днём активно.
Лампа стоп-сигнала или фонаря заднего хода перегорела.
Включены габаритные огни.
Работают противотуманные фары.
Задние противотуманки включены.
Сигнал поворота или аварийное оповещение включено.

Эти обозначения помогут вовремя сориентироваться и не дезинформировать других водителей о своих намерениях (в случае с поворотом) или сохранить уровень заряд аккумулятора (если вовремя отключить внешнее освещение).

Значки, оповещающие о серьёзной опасности

Эти сигналы имеют большое значение. Их наличие сигнализирует о серьёзных неисправностях, при которых эксплуатировать автомобиль не рекомендуется. Советуем обратить на это раздел больше внимания.

Этот знак оповещает о том, что уровень тормозной жидкости ниже допустимой нормы. Также он может сигнализировать о нарушениях исправности тормозной системы в целом, износ колодок или разгерметизация. А также проверьте ручник, возможно, он включён, и причина в нём.
Датчик температуры охлаждающей жидкости. Если сигнал горит красным, то температура повышена и может наступить перегрев двигателя. Синее свечение означает низкую температуру, а значит двигатель не прогрет и эксплуатировать его пока не желательно.
Лейка красного цвета с капелькой сообщает о критически низком давлении в системе смазки двигателя. Отказал масляный насос или низкий уровень технической жидкости.
Если один из представленных значков появился на панели приборов, значит, в механизм следует долить масла, его уровень достиг критических показателей.
Данный сигнал оповещает о проблемах с аккумулятором. Отсутствие зарядки генератора, неполадки в электросети.

При наличии подобных оповещений следует сначала устранить проблему и только потом эксплуатировать транспортное средство.

Оповещения систем безопасности

Этот раздел содержит обозначения значков на панели приборов из системы, отвечающей за безопасность водителя и пассажиров автомобиля.

Источник: https://proautoprom.ru/znachki-na-paneli-priborov-razyasnenie-oboznachenij/

Полная расшифровка значков на приборной панели автомобилей VAG (и что с ними делать)

Категория: Секреты вашего авто.

Мы уже писали о расшифрове ошибок и рассматривали часто встречающиеся надписи на панели приборов автомобиле концерна VAG.

А сегодня рассмотрим значки и сигналы, которые загораются перед водителем в случае неисправности в системах и узлах автомобилей. И поймем, какие действия предпринимать водителю.

	Значок аккумулятора информирует о том, что напряжение в бортовой сети упало. Стоит проверить уровень заряда. И получает ли АКБ питание от генератора.
	Красная загоревшаяся масленка предупреждает о том, что уровень масла в системе смазывания двигателя упал. В норме этот значок загорается сразу после включения зажигания и сам по себе гаснет через пару секунд. Если не гаснет — проверяем уровень масла щупом, смотрим утечки.
	Неисправность тормозной системы. Чаще всего — водитель забыл снять машину с «ручника». Или колодки совсем изношены. Или снизился уровень тормозной жидкости. Иногда появление такого значка связано с тем что датчик уровня тормозной жидкости вышел из строя и дурит. Нужно проверить ручник, долить тормозную жидкость, проверить шланги и патрубки тормозной системы на герметичность. Если после всех мероприятий значок не гаснет — вызывайте эвакуатор.
	Возникла неисправность в системе подушек безопасности. В нужный момент они просто не сработают. В зависимости от модели автомобиля, предупреждающий значок может быть в форме рисунка или надписи AIRBAG / SRS. В норме, такой значок загорается после включения зажигания и гаснет спустя пару минут. Если не гаснет или зажигается во время движения, стоит искать причину. Их много: от повреждения датчика до некорректного восстановления подушек безопасности после аварии.
	Неисправность в системе ABS. В норме такой значок пропадает сам после того, как завели автомобиль. Причины поломки разнообразны — от окислившихся контактов до сгоревшего предохранителя. Ехать можно, но ABS не сработает.
	Значок сообщает о проблемах в системе стабилизации (курсовой устойчивости) автмообиля. Как правило, причина связана с выходом из строя датчиков — угла поворота или включения стоп-сигналов. Реже выходит из строя датчик давления тормозной системы. Ехать можно, но диагностику откладывать не стоит.
	Если такой значок желтого цвета, это просто предупреждение об адаптации системы рулевого управления. А вот если такой руль горит красным — отказала система ГУР или ЭУР. Проверять (и менять) нужно жидкость ГУР, датчики, предохранители, тросики и т.п.
Опасный знак. Сигнализирует о перегреве мотора. Продолжать движение нельзя. Стоит проверить (долить) уровень антифриза, посмотреть патрубки и радиатор системы охлаждения двигателя на герметичность, проверить датчики и вентилятор.
	Еще один опасный значок для бензиновых автомобилей. «Чек двигателя», если он загорается на работающем моторе, сообщает о неполадках в работе двигателя. Причину нужно выяснять и устранять. Это может быть проблема с системой зажигания (свечи, катушки), сбои в работе датчиков (в холода), из-за чего двигатель получает обедненную смесь, и другие неприятности. Здесь нужна компьютерная диагностика. Ездить с «чеком» нельзя. Иногда появление такого значка сопровождается отключением некоторых систем автомобиля — до тех пор, пока неисправности не будут устранены. Система EPC — Electronic Power Control — при обнаружении неисправности в работе двигателя принудительно снижает подачу топлива в камеру сгорания.
Значок свечей накаливания на дизельных автомобилях выполняет ту же роль, что и значок Check Engine на бензиновых. Сигнализирует о неисправностях в работе мотора. В норме, он должен потухнуть спустя пару секунд после запуска двигателя, когда свечи накаливания прогреваются.
Предупреждает о проблемах с катализатором. В сочетании с падением мощности двигателя: катализатор перегрелся.Причина — плохая пропусная способность или сбои в механизме зажигания. Если катализатор вышел из строя, расход топлива сильно увеличится.
Сигнал о неисправности в системе очищения выхлопаных газов. Часто появляется после заправки сомнительным топливом или связан с выходом из строя датчика лямбда зонда. Не критично, но нужна диагностика.
	Неисправность антипробуксовочной системы — Anti-Spin Regulation. Помимо двух этих вариантов исполнения значка, есть и третий — машинка на скользкой дороге. Блок управления ASR работает в паре с датчиком системы ABS. Поэтому проблему нужно диагностировать.
Индикатор системы стабилизации кузова. Загорается на скользкой дороге, сигнализирует о том, что система активировалась. Но если с таким значком повяляется рядом треугольник, ключ или зачеркнутый замок — система неисправна, электронный помощник не работает.
В расширительном бачке заканчивается жидкость омывателя стекла. Если после долива лампочка продолжает гореть — вероятно, засорен датчик уровня омывайки, или сама жидкость опознается бортсистемой как неподходящая.
Одна или несколько дверей машины не закрыта. Или багажник. Если все закрыто — повреждены контакты проводки дверей (концевые выключатели).
Пора провести техническое обслуживание автомобиля. Это просто информационный символ, как правило, после плановых работ его сбрасывают.
Значок иммобилайзера. В норме — моргает, когда автомобиль закрыт и включена противоугонная система. Если горит постоянно, иммобилайзер не активирован, не может считать метку с ключа или противоугонная система неисправна.
Если машина закрыта и мигает этот значок — все хорошо, штатная противоугонная система работает. А вот если такой значок загорается при попытке завести открытый автомобиль, это неисправность в работе системы. И завести машину не получится.
Это значок ошибки EPC. Она говорит о неисрпавностях в работе двигателя или о поломке в электронной части трансмиссии. Чаще всего, вызывается сбоем датчиков. Выявить и устранить проблему нужно как можно быстрее. Продолжать движение не стоит. Вызывайте эвакуатор и отправляйтесь на диагностику.

Источник: https://vag-auto.by/sekrety-vashego-avto/polnaya-rasshifrovka-znachkov-na-pribornoj-paneli-avtomobilej-vag.html

Обозначения значков на панели приборов

Советы

По мере развития электрооборудования машины становились все умнее, облегчая процесс диагностики и повышая уровень общения с пользователем. Если говорить о технических неисправностях, то контакт между живым механизмом и зачастую бездушным человеком происходит как посредством симптоматической информации, так и визуальными предупреждениями, игнорировать которые иной раз невозможно, да и попросту небезопасно. Даже не самые современные модели имеют множество разных индикаторов. Все они очень важны, но некоторые особенно – изменения, происходящие с машиной, далеко не всегда можно ощутить с водительского места. Начинающиеся проблемы с тормозной системой, рулевым управлением или подвеской «пилот» должен почувствовать каждой клеточкой своего тела еще до «цветомузыки» на передней панели. Зато каждый растяпа может перегреть мотор или не уследить за уровнем масла, и лишь индикация предупредит его о риске фатальных поломок.

Система оповещения предназначена в первую очередь именно для сидящего за рулем и водителю крайне желательно в ней разбираться. Особо отметим, что далеко не все «иконки» сообщают о технических проблемах – многие указывают только на штатное функционирование.

Значение большинство значков воспринимается на интуитивном уровне и при этом все они имеют соответствующий «смысловой» цвет. Зеленые или синие изображения не несут тревожных сведений, а лишь указывают водителю на выполнение штатных сервисных функций.

https://www.youtube.com/watch?v=qBViROjeqJU

Если засветилась желтая или оранжевая «иконка» – настораживаемся.

Значит, в одной из систем железного «коня» обнаружена неисправность, которую не следует игнорировать, или он просит заехать на сервис для выполнения сервисных процедур.

Но в некоторых случаях предупреждающий колер может быть связан также с работой одной из важных функций автомобиля, требующей напоминания водителю в силу разного рода ограничений или эксплуатационных условий.

Для индикации риска серьезных неисправностей логично выбран красный цвет. В большинстве случаев речь может идти о вероятности отказа в одной из систем и даже риске аварии.

Данные символы в первую очередь связаны с работой осветительных приборов: информируют о включенной аварийной сигнализации («аварийке») и указателях поворота стрелками, напоминают о габаритных огнях, дневных ходовых огней, фарах ближнего света и противотуманных фарах схематичными изображениями источника света. При этом, задние «противотуманки» обычно отображаются на панели приборов желтым символом чтобы не было путаницы, а дальний свет – контрастным синим, дабы водитель видел его даже периферийным зрением и помнил, что может слепить встречных.

Соответствующие зеленые символы закреплены за круиз-контролем. Бортовая система проинформирует водителя об активации «автопилота» схематичным изображением машины и/или спидометра и такими надписями как CRUISE, SET, ACC (Adaptive Cruise Control).

Буквы TRAC или ACTIVE TRAC напомнят «пилоту», что на страже его здоровья и жизни стоит противобуксовочная система, а литеры PWR и вовсе ободрят: задействован мощностной режим в коробке передач. Что до экологично-экономичного пресета в системе выбора режимов движений (ECO, ECO MODE или полоски вокруг спидометра как на Honda), то ему сам бог велел сиять зеленым.

У кроссоверов и внедорожников предусмотрен свой арсенал значков особого назначения. Специфика эксплуатации современных машин данного типа предусматривает ряд ассистирующих на бездорожье систем, например, функцию помощи при спуске с горы.

Загорелась «иконка» с профилем вездехода катящегося с холма? Можно ехать! Оффроудный круиз-контроль, позволяющий поддерживать постоянную «ползучую» скорость на бездорожье, отображается не только схематичной картинкой с машиной на пересеченке, но может и сообщением, как на Toyota Land Cruiser: «CRAWL is activated».

Другие активные «помощники» также подсвечиваются зеленым, например, принудительное включение парктроника у некоторых автомобилей оповестит водителя зеленой буквой P.

Часто адаптивная подвеска информирует о выбранном режиме надписью (например, SPORT или COMFORT) и стилизованным изображением амортизатора.

Наконец, электромеханический стояночный тормоз укажет на работу в штатном режиме символом – кружком и надписью HOLD, либо AUTO HOLD или просто HOLD.

В большинстве случаев красные значки не сулят ничего хорошего. Исключением можно считать круг с литерой P – напоминание о том, что с затянутым ручным тормозом далеко не уедешь.

Их великое множество и несметное количество, равно как и поводов для предупреждения водителя. Упомянуть все в рамках одного материала вряд ли получится, но по основным, которые надо знать, пройдемся.

Некоторые желтые знаки понятны не сразу, особенно, если водитель начинающий или, например, доселе попросту их не видел.

Допустим, случилось критическое снижение уровня охлаждающей жидкости, грозящее перегревом и серьезными повреждениями двигателя – на приборке появится схематичное изображение резервуара с антифризом на дне. Встречаются и другие символы, но, пожалуй, именно этот лучше всего воспринимается интуитивно.

Машины, оснащенные системой контроля за давлением в шинах, предупредят о необходимости расчехлить компрессор символом со спущенным колесом и восклицательным знаком. Обычно это происходит, если одна или несколько покрышек сдулась на четверть и более от номинального значения.

Желтые иконки стоят на страже работы систем активной безопасности. В зимнее время года или просто на мокрой дороге бывает водителю подмигнет изображение автомобиля со следами-зигзагами в треугольнике или без него – не волнуйся, хозяин, это функция курсовой устойчивости только что уберегла тебя от разворота.

Деактивация ассистентов активной безопасности тоже отмечается желтым. Водитель решил «усыпить» трэкшен-контроль или отказывается от помощи системы курсовой устойчивости? На приборке загорится TCS OFF, TRAC OFF, DSC OFF.

Название систем варьируется в зависимости от производителя, поэтому возможны варианты.

То же самое и с пассажирской подушкой безопасности – о ее бездействии поведает «иконка» с человечком и перечеркнутым кругом, либо, скажем, тревожный сигнал SIDE AIRBAG OFF.

Полноприводная трансмиссия часто оповещает водителя о своей активности не зеленой, а яркой желтой символикой – некоторые режимы, о которых нельзя забывать, допустимы лишь в определенных условиях.

В данном случае все элементарно – обозначения понятные и наглядные, да и пользователи подобной техники часто достаточно продвинутые. Например, расшифровка символа 4LO или 4×4 LOW очевидна – включена понижающей передача.

Активация блокировок дифференциалов вероятнее всего отобразится посредством трансмиссионной схемы с крестиками. Блокировка межосевого дифференциала – это надпись LOCK на соответствующем изображении.

Авто с дизельными двигателями и, соответственно, набором своих «иконок», обусловленным конструктивными особенностями, – отдельный разговор. В моторах с воспламенением от сжатия есть свечи накаливания, о прогреве которых говорит спираль. По мере прогрева и отключения свечей индикация гаснет.

При забитом сажевом фильтре и необходимости его регенерации вы увидите несколько вариантов значков. Каждый из них укажет на необходимость «что-то сделать» с выпускной системой даже автомобилисту, доселе их не видевших и не знакомых с проблемой, чего не скажешь об индикации воды в солярке и призыву к обслуживанию системы очистки топлива.

Лишь встречающийся вариант с заправочной колонкой и каплями воды, интуитивно понятен.

Могут быть как желтые, так и красные. На последние значки следует обращать повышенное внимание, ибо они буквально кричат водителю о риске критических поломок и невозможности дальнейшей эксплуатации. Значение их следует помнить, как «Отче наш», а проблемы, за ними стоящие, решать безотлагательно.

Изображение «масленки» – признак падения давления масла. Если проигнорируете, что символ горит после запуска двигателя, то рискуете «попасть» на серьезный и дорогой ремонт двигателя.

Термометр на «волнах» – предупреждение о перегреве мотора.

Ежели перед вашим носом зажглась картинка с шестеренкой, да еще и с восклицательным знаком посередине, значит, в коробке передач есть неполадка, и автомобиль бьет тревогу.

Вспыхнувшее на приборке изображение аккумулятора обещает массу веселья – автомобиль намекает на то, что вы можете не доехать до точки назначения. Батарея не получает заряд и виной тому может быть неисправный генератор.

Шестеренка с восклицательным знаком означает проблему с коробкой передач. Та же картинка, но с термометром говорит о перегреве, влекущим риск фатальных повреждений агрегата. Человечек в кресле с шариком, надпись SRS или AIRBAG вовсе не запрещает сидячий футбол, а намекает на ошибку подушки безопасности.

Еще один тревожный симптом отзовется загоревшимся рулем с восклицательным знаком, хотя изменения в работе рулевого механизма водитель должен чувствовать безо всякой «цветомузыки».

Наконец, красный кружок с изображением, смахивающим не то на волны, не то на огонь или слово BRAKE укажет на одну из самых опасных проблем – низкий уровень тормозной жидкости и возможную неисправность системы.

Некоторые проблемы заявляют о себе веселыми желтыми картинками. Один из самых известных символов – CHECK ENGINE, известный в народе как «джеки чан». Силуэт двигателя или соответствующая надпись появляется внезапно, тревожа внимательного и заботливого водителя.

Причины могут быть разные, например, «ругань» автомобиля на расходомер воздуха (датчик массового расхода воздуха), систему зажигания или на компоненты выпускной системы – лямбда-зонд (кислородный датчик) или катализатор.

Часто «джеки чан» совершенно не беспокоит владельцев и не рассматривается ими как повод заехать на компьютерную диагностику, несмотря на то, что машина стала хуже ехать.

Транспортное средство не утрачивает способность перемещаться в пространстве, а для прослойки автомобилистов, эксплуатирующих его по принципу «буду ездить, пока не сломается» это главное.

Постоянно горящие значки ассистентов активной безопасности говорят о принудительном отключении систем, либо неисправности. Так, литеры ABS или ANTI LOCK, сияющие, словно луна в ночи, означают бездействие антиблокировочной системы тормозов – надо разбираться, иначе может закончиться аварией.

«Желтая лампочка», вспыхивающая рядом со шкалой уровня топлива или символ с заправочной колонкой знакомы даже вчерашнему выпускнику автошколы. Они указывают на необходимость срочно пополнить запасы горючки. Есть даже устойчивое выражение «езда на лампочке» в адрес рисковых людей, не боящихся пересохнуть или прикончить топливный насос.

Ежели в бачке для омывающей жидкости пустота, то на панели приборов некоторых автомобилях может загореться значок с лобовым стеклом и пунктирными струйками – очень удобная «напоминалка» в зимнее время года.

Водителя, предпочитающего не пристегиваться, всю дорогу будет сопровождать картинка с человечком за рулем на пару со звуковым сигналом. Неплотно закрытая дверь напомнит о себе видом автомобиля сверху с распахнутыми «калитками», а у некоторых моделей высветится текстовое сообщение вроде «DOOR AJAR» – возможны различные варианты.

В заключение отметим, что система оповещения водителя создана не для красивой расцветки панели приборов в яркие жизнерадостные цвета, а для определенных выводов.

Многие товарищи, у которых панель приборов светится, словно новогодняя елка, их не делают вовсе, что является большой ошибкой: к одним начавшимся проблемам со временем добавляются новые.

Помните – когда речь идет о неисправностях или их предупреждении, никогда не рано принять меры!

Источник: https://autorambler.ru/podrobnosti/oboznacheniya-znachkov-na-paneli-priborov.htm

Что означают значки на приборной панели автомобиля

По мере развития автомобильной промышленности количество индикаторов на приборной панели стремительно увеличивалось. Причём это нельзя назвать серьёзным недостатком, поскольку они помогают водителю вовремя принимать правильные решения, выполнять необходимые действия, проверять состояние своего транспортного средства. Это важные помощники для водителя и его пассажиров. Но проблема многих в том, что они просто не знают значения значков на приборной панели автомобиля. Поэтому часто из попросту игнорируют. Результатом становится неожиданная, как думает автовладелец, поломка, отказ каких-то систем и другие неприятности. А ведь в действительности электроника предупреждает и информирует о том, что автомобилисту следует уделить внимание машине, поскольку те или иные элементы, системы и агрегаты могут выйти из строя. В связи с этим водителю стоит изучить все индикаторы автомобильной приборной панели, понять их значение и обязательно запомнить. Это позволит избежать нежелательных проблем и внезапных сложностей с транспортным средством. И также следует учитывать, что сигнальные значки нужны не только для оповещения о неисправностях, но также и для оповещения о необходимости выполнить простые, но важные вещи. Поменять масло, залить топливо, проверить фильтры и пр.

Значение индикаторов на приборной панели автомобиля.

Индикаторы серьёзных неисправностей

При расшифровке значков на приборной панели автомобиля нужно особое внимание уделить тем индикаторам, которые сообщают о наиболее серьёзных неисправностях. То есть информируют, когда эксплуатировать машину не стоит, а нужно остановить авто или немедленно отправиться в автосервис.

Это те значки, на которые стоит обращать особое внимание. Лучше водителю остановиться и исправить неполадку по мере возможности.

Системы безопасности

Изучая значки приборной панели автомобиля, где каждая пиктограмма имеет своё значение и сообщает про разные неисправности, бывает легко запутаться. Чтобы эмблемы не вызывали больших проблем, их следует условно разделить на несколько различных категорий. Рассмотрим наиболее распространённые индикаторы, которые касаются систем безопасности, установленных на авто.

Треугольник красного цвета с дополнительным восклицательным символом внутри. Обычно такая лампа загорается вместе со звуковыми сообщениями. Говорит о наступлении нештатной ситуации, возможных незакрытых боковых дверях, капоте и пр.;
Такой же треугольник, только жёлтого цвета или же яркого оранжевого. Здесь имеются проблемы с работой автомобильной системы стабилизации;
Подушка безопасности и человек. На некоторых автомашинах появляется просто значок SRS или Air Bag. Все они означают проблемы с подушками;
Человек с зачёркнутым кругом около него либо это может быть надпись Side Air Bag Off. Тут неисправна пассажирская подушка безопасности;
RSCA Off. Этот значок тоже относится к системам так называемой пассивной безопасности. Сообщает водителю, что впереди сидит ребёнок или человек маленького веса, из-за чего подушка просто может не сработать;
PCS. Здесь сообщает об отказе системы предаварийной безопасности автомобиля, которая требуется в случае опрокидывания авто. Иногда загорается при езде по бездорожью или же после выезда с него;
Красная машина и ключ внутри неё. Отказала система PCS;
Зелёный ключ или красная автомашина с изображённым замком. Такие индикаторы могут появиться при включении штатного защитного иммобилайзера или заводской системы против угона;
Шестерёнка красного цвета и дополнительно восклицательный символ внутри. Произошла ошибка, когда включалась противоугонная система, либо это сообщение о неисправности;
Красный знак, изображающий гаечный ключ. Говорит водителю о довольно серьёзных проблемах с АКПП. Перегрелось масло, произошли ошибки в ЭБУ коробки или трансмиссия вышла из строя;
Красная шестерёнка с градусником внутри неё. Значок присутствует на множестве спортивных авто. Он сообщает о неполадках в трансмиссии;
AT или AT Oil Temp. Актуальный предупреждающий индикатор для автомашин с АКПП. Температура повысилась до предельных значений. Рекомендуется остановиться, дождаться, пока коробка остынет, и лишь потом продолжить движение;
Оранжевая коробка передач и дополнительно надпись Auto. Специальный сигнализирующий индикатор в автомашинах с трансмиссией АКПП. Появляется, если давление или текущий уровень масла низкий, произошёл перегрев, вышел из строя датчик или есть иная проблема. Включается аварийный режим, поэтому машина может двигаться лишь на одной передаче и при минимальных скоростях, чтобы предотвратить дальнейшее разрушение;
Жёлтая стрелка вверх. Подсказка для водителя, что рекомендуется переключить коробку на повышенную передачу. Это позволит лучше экономить горючее;
Руль и восклицательный символ. Отказал гидроусилитель или с ним возникли проблемы;
Буква Р в красном круге и с двумя дугами. Появляется на автомобильной приборной панели, если водитель активирует ручной тормоз;
Красный круг с волнистой линией снизу и дугами. В системе слишком мало тормозной жидкости. Нужно обязательно в ближайшее время долить;

Kia Soul: Контрольные символы на комбинации приборов

Сигнальная лампа приоткрытой двери

Сигнальная лампа ремня безопасности

Индикатор дальнего света

Указатель поворота

Индикатор передних противотуманных фар *

Индикатор ESC

Индикатор выключения ESC

Контрольная лампа ABS *

Предупреждение о стояночном тормозе и тормозной жидкости Свет

Сигнальная лампа давления масла в двигателе

Сигнальная лампа системы зарядки

Индикатор неисправности

Сигнальная лампа подушки безопасности

Контрольная лампа низкого давления в шинах

Сигнальная лампа открытой двери багажного отделения

Сигнальная лампа низкого уровня топлива

Индикатор круиза *

Индикатор Cruise SET *

Индикатор автоматической остановки системы ISG *

Индикатор задних фонарей *

Индикатор активного ЭКО *

Электронный усилитель руля (EPS) сигнальная лампа системы

Индикатор выключения *

Предупреждающий индикатор открытой крышки топливного бака

Регистраторы данных об автомобиле и регистрации событий

Этот автомобиль оборудован регистратором данных о событиях (EDR).Главная цель EDR — это запись в определенных авариях или близких к аварии ситуациях, например, срабатывание подушки безопасности или выезд на дорогу …

См. Также:

Бензин, содержащий спирт и метанол
Бензохол, смесь бензина и этанола (также известный как зерновой спирт), и бензин или бензин, содержащий метанол (также известный как древесный спирт), продаются вместе с свинцом или вместо него …

Установка
1.Устанавливайте в порядке, обратном снятию. (1) Затяните гайку с указанным моментом. Затягивание …

График технического обслуживания собственника
Когда вы останавливаетесь для заправки: Проверьте уровень моторного масла. Проверить уровень охлаждающей жидкости в бачке охлаждающей жидкости. Проверьте уровень жидкости для омывателя лобового стекла. Ищите низкие или недостаточно накачанные шины.Проверить, если …

Лучшее значение индикатора приборной панели — Отличные предложения на индикатор приборной панели от глобальных продавцов индикаторов приборной панели

Отличные новости !!! Вы попали в нужное место для индикатора панели приборов. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях.Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот верхний индикатор на панели приборов в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели индикатор на приборной панели на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в индикаторе панели приборов и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. , а также ожидаемую экономию.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз.Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress.Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, мы думаем, вы согласитесь, что вы получите the instrument panel indicator по самой выгодной цене в Интернете.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Основы библиотеки

Часть 2: Создание символов | EAGLE

С возвращением в серию «Основы библиотеки», пираты! В первой части вы испачкали руки, создавая свой самый первый пакет в Autodesk EAGLE. А теперь пора продолжить свое путешествие и научиться создавать свой первый символ. Независимо от того, какой дизайн вы создаете, все начинается с символов и схем. Вы можете думать об этих символах как о карте сундука с сокровищами! Символы демонстрируют всю функциональность вашего дизайна, не вдаваясь в подробности физических размеров и упаковки.

Начнем!

Подготовительный этап — запомните техническое описание

Прежде чем мы отправимся в плавание, вам нужно собрать свой лист данных! В нашем примере мы сделаем символ для переключателя MOSFET от Texas Instruments. Не стесняйтесь следовать вместе с таблицей данных TPS92411.

В большинстве технических описаний качества вы найдете как таблицу, так и рисунок, в котором приводится сводка всех контактов и их предполагаемых функций для устройства. Это резюме важно, когда дело доходит до создания вашего символа, поскольку оно точно сообщает вам, какие булавки вам нужны и каковы их метки, без необходимости гадать.К счастью для нас, компания Texas Instruments выпускает впечатляющие таблицы данных, и если вы посмотрите на страницу 3, то увидите заголовок Pin Configuration and Functions . Мы будем использовать тип корпуса SOT23-5, который требует 5 контактов, в том числе:

RSET — Этот вывод служит для сброса устройства, позволяя переключателю разомкнуться.
VS — этот вывод служит внутренним переключателем и плавающим заземлением устройства.
VIN — Этот вывод служит плюсом для нашего устройства.
СЛИВ — Как следует из названия, этот штифт служит сливом для нашего устройства.
RSNS — Этот вывод определяет напряжение VS относительно земли нашей системы.

Это вся информация, необходимая для начала работы с вашим символом.

Если бы только каждое техническое описание было так легко читать! Все контакты для нашего символа TSP92411.

Шаг 1 — Создание вашего первого символа

Если вы еще этого не сделали, откройте свою библиотеку из EAGLE Control Panel .Вы можете сделать это, щелкнув правой кнопкой мыши имя своей библиотеки и выбрав Открыть. Откроется окно библиотеки , в котором содержится сводка по всем устройствам, пакетам и символам в вашей личной библиотеке. Чтобы добавить новый символ в вашу библиотеку:

Щелкните значок Symbol в верхней части интерфейса, чтобы открыть диалоговое окно редактирования .
Затем введите имя для вашего символа в поле New: и выберите OK. В нашем примере мы дадим нашему символу имя «TPS94211».
Откроется диалоговое окно с предупреждением, выберите ОК , чтобы подтвердить, что вы хотите создать новое имя символа.

Добавляем имя для нашего первого символа Autodesk EAGLE — TPS92411 от TI.

Теперь, когда у вас есть новый символ, добавленный в вашу библиотеку, вы увидите окно Symbol Editor .

Шаг 2 — Добавление булавок к вашему символу

Давайте вставим булавки в ваш символ.Исходя из таблицы, нам нужно всего 5 контактов, 3 слева и 2 справа. Вот как их добавить:

Выберите значок Pin в левой части интерфейса.
Щелкните левой кнопкой мыши в рабочем пространстве редактора символов , чтобы разместить первую метку.
Продолжайте и повторите этот процесс для оставшихся булавок на вашем символе. Чтобы разместить 2 штифта справа, щелкните правой кнопкой мыши дважды, чтобы повернуть штифт на 180 °, а затем щелкните левой кнопкой мыши , чтобы разместить.

Мы оставили промежуток между нашими для удобства чтения, как показано на изображении ниже. Но эти имена контактов неправильные; мы изменим их сейчас.

Шаг 3. Изменение имен PIN-кодов

Вы, наверное, заметили, что Autodesk EAGLE по умолчанию присваивает имена всем вашим контактам при их размещении. Но нам нужно изменить их, чтобы они соответствовали тому, что показано в нашей таблице данных. Для этого:

Выберите значок Имя в левой части интерфейса.
Выберите первый размещенный штифт, и откроется диалоговое окно Имя .
Введите « RSET » в поле Новое имя: и выберите OK .

Один готов, четыре осталось. Измените все имена контактов на:

Штифт 1 — RSET
Контакт 2 — VS
Контакт 3 — VIN
Штифт 4 — СЛИВ
Штифт 5 — RSNS

Если вы все правильно назвали, то ваши пины должны быть похожи на наши ниже.

Все наши имена контактов теперь соответствуют нашему техническому описанию.

Шаг 4. Добавление контура символа

Чтобы завершить визуализацию вашего символа, вам теперь нужно добавить контур, чтобы сгруппировать все ваши булавки вместе. Вот как этого добиться:

Выберите значок Line в левой части интерфейса.
Затем щелкните левой кнопкой мыши начальную точку, чтобы начать рисовать контур.
Продолжайте перетаскивать и щелкните левой кнопкой мыши по мере необходимости, чтобы завершить каждую сторону вашего контура, чтобы нарисовать полную рамку.

Если вы сделаете какие-либо ошибки в процессе, не стесняйтесь использовать значок Удалить в левой части интерфейса, который может удалять отдельные сегменты проводов. Ваш план похож на наш?

Теперь у нас есть визуально законченный символ с правильными названиями контактов и контуром.

Шаг 5. Добавление заполнителей для имени и значений

Последний шаг в этом процессе является необходимым — добавление заполнителей для имени и значения вашего символа.Наличие имени и значения пригодится при сопоставлении информации между вашей схемой и компоновкой печатной платы, а также поможет, если другу придется просмотреть вашу схему. Вот как их добавить:

Щелкните значок Текст в левой части интерфейса, чтобы открыть диалоговое окно текста .
Затем введите «> Имя » в поле Введите текст: и выберите OK .
Перед размещением нового текста вам необходимо переключиться на слой размещения.Для этого выберите раскрывающийся список Layers в верхней части интерфейса и выберите Layer 95 Names .
Не забудьте изменить слой при размещении текста имени.
Теперь перетащите текст в верхнюю часть символа и щелкните левой кнопкой мыши, чтобы разместить его. Вы узнаете, находится ли он на правильном слое, если текст будет серым.

Повторите те же действия, описанные выше, чтобы разместить текст для значения вашего символа, на этот раз используя Layer 96 Values .Когда вы закончите, ваш символ должен выглядеть так, как показано ниже.

Наконец, наш символ дополнен заполнителями для имени и значения!

Дополнительные надстройки

На этом этапе ваш символ считается полностью завершенным, и вы можете продолжить и сохранить свои изменения. Тем не менее, есть два других полезных дополнения, которые мы хотели бы обсудить, но они не являются обязательными: установка направления и изменение длины штифта.

Изменение направления штифта

Установка направления вывода поможет дать Autodesk EAGLE некоторый контекст об использовании вывода.Это особенно удобно, если у вас есть контакт, который не подключен к вашей схеме. Чтобы установить направление штифта:

Щелкните правой кнопкой мыши на одном из выводов на схеме и выберите Properties.
Выберите раскрывающийся список Направление и выберите один из доступных вариантов направления.

Выберите ОК , чтобы завершить изменения. Вы заметите, что зеленый текст рядом с вашим булавкой должен был измениться с io на то, в каком направлении вы его задали.

Мы можем изменить направление нашего вывода VIN в соответствии с его назначением, мощностью (pwr).

Изменение длины пальца

Изменение длины штифтов — еще одна полезная настройка, которая зависит от личных предпочтений. Чтобы изменить длину:

Щелкните правой кнопкой мыши один из выводов на схеме и выберите Свойства .
Выберите раскрывающийся список Длина и выберите одну из доступных длин (острие, короткая, средняя или длинная).

Выберите ОК , чтобы завершить изменения. Вы сразу заметите визуальные изменения на схеме: более короткие или более длинные контакты.

Вы можете сделать ваши булавки короткими, средними или длинными на ваш выбор!

Мы идем дальше

Отлично, вы создали свой самый первый схематический символ в Autodesk EAGLE! По сравнению с упаковками, символы создавать проще, и с качественным техническим описанием у вас не должно возникнуть никаких проблем. Если вы вернетесь в панель управления после сохранения изменений, то ваш самый первый символ должен быть указан в личной библиотеке, которая скоро будет расти.Последняя часть всего этого путешествия по созданию части — собрать вместе ваш пакет (ы) и символ в устройстве.

Следите за новостями библиотеки, часть 3!

Готовы подписаться? Перейдите в интернет-магазин, чтобы оформить подписку на простой в использовании пакет программного обеспечения для проектирования печатных плат Autodesk EAGLE.

Купите технический индикатор «Символы заказов на основе значения индикатора плюс предупреждение» для MetaTrader 4 в магазине MetaTrader Market

Позволяет упорядочивать символы / валютные пары на основе настроенного индикатора, при этом наиболее эффективные символы отображаются вверху.Это поможет вам выбрать символ с лучшими перспективами из заданного списка символов. Опционально может предупреждать, когда символ перемещается в два верхних (настраивается). Также отображается количество пунктов, на которое символ переместился в текущем направлении, что позволяет определить, «пропустили ли вы лодку». Кроме того, для каждого символа отображается график значения индикатора с течением времени, позволяющий определять тенденции или видеть, было ли значение выше ранее. Также можно отобразить несколько таймфреймов, чтобы получить полную картину.

Вся информация отображается на графике с интерактивной панелью управления.

Индикатор также совместим с нашим советником Strategy Automator (https://www.mql5.com/en/market/product/9602), который может предупреждать / торговать, когда ваши правила торговли совпадают. Включив этот индикатор, советник будет предупреждать / торговать, только если, например, символ входит в тройку лидеров.

Свойства ввода

Important_alertOn — Если true, то будет предупреждать, когда символ перемещается в два верхних (настраивается)
Important_alertTopNumber — Порог срабатывания предупреждений, e.г. если 3, то предупредит, когда символ переместится в три верхних символа
Important_Period — Период захвата индикатора
Imporant_symbolAutoBrokerNamingForCurrencyPairs — если true, то будет предпринята попытка преобразовать валютные пары в Imporant_symbolsToRank в соглашение об именах, используемое брокером. Установите значение false, если хотите заказать символы не валютной пары.
Imporant_symbolsToRank — Список символов, разделенных запятыми, которые должны отображаться. Может включать не валютные пары, но для Imporant_symbolAutoBrokerNamingForCurrencyPairs следует установить значение false.
Main_alertResetPoint — контролирует, когда предупреждение должно повториться
Main_captureTimerIntervals — Управляет частотой захвата значений индикатора
Main_drawBackground — Если true, то будет рисовать прямоугольник фона
Main_expressPipsMovedAsPercentOfADR — Если true, то пункты будут конвертированы в процент для среднего дневного диапазона символа
Main_fontSizeNum — Размер шрифта для пунктов и значения индикатора
Main_graphBarsToShow — Бары (свечи) для отображения значения индикатора на графике.Увеличьте, чтобы график покрыл более длительный период времени.
Main_graph * — Настройки отображения различных графиков
Main_indicatorColorIndex — Индекс цвета (линии) для захвата из индикатора и использования для упорядочивания (см. Видео). Если индикатор использует несколько цветов, их можно разделить запятыми. Если цвета предназначены для продажи и покупки, сначала разместите индекс продажи.
Main_indicatorDisplayDigits — Цифры после десятичной точки при отображении значения индикатора
Main_indicatorGraphMax — Максимальное значение индикатора, которое используется для вершины графика
Main_indicatorGraphMin — Мин. Значение индикатора, которое используется для нижней части графика
Main_indicatorGridLines — значения индикатора, разделенные запятыми, которые будут отображаться пунктирными линиями на графике
Main_indicatorMidPointVal — Значение индикатора, дающего переход от покупки к продаже.Если AUTO то будет работать с индикаторами, где средняя точка 0,4,5 или 50.
Main_indicatorName — имя индикатора (как отображается в навигаторе). Обратите внимание: при покупке в Маркете необходимо указать Маркет \ в названии.
Main_indicatorInterpretation — Если как есть, то просто считайте значение индикатора как есть. Однако, если Convert to Min / Max, тогда значение индикатора преобразуется между min и max, а не его фактическое значение.
Main_indicatorProperties — Ввести свойства индикатора через запятую.Если пусто, то будет использоваться значение по умолчанию. Обратите внимание, строковые входы не поддерживаются и должны передаваться как 0.
Main_maxBarsToSearch — Максимальное количество баров для просмотра назад, например, при нахождении цены, при которой индикатор пересекает переход от покупки к продаже, что используется в перемещенных пипсах на выходе
Main_showIndicatorValueAsUsedForOrdering — Если true, то значение индикатора будет отображаться в таблице
Main_storeOrderInGlobalVariables — если true, то значение порядка символов выводится в глобальную переменную.

Описание и обозначения значков на панели приборов ВАЗ 2110 и 21102: схема комбинации щитка

Описание и расположение индикаторов и приборов на панели

Обозначение значков на панели приборов

Введение

Общая цветовая гамма информационных символов

Предупредительные индикаторы автомобиля

Индикаторы и аварийные пиктограммы систем безопасности

Индикаторы и символы систем управления и стабилизации

Индикаторы и символы систем обеспечения курсовой устойчивости

Спецсимволы

Индикаторы и символы экономии горючего

Индикаторы работы гибридных автомобилей

Индикаторы работы автомобилей на дизельном топливе

Индикаторы и символы, реагирующие на работу внешних световых приборов

Дополнительные индикаторы и символы

Заключение

Панель приборов автомобиля: расшифровка значков на приборной панели

Значки на панели приборов

Значки на приборной панели автомобиля: расшифровка и нюансы

Что означает цвет значков на приборной панели автомобиля

Расшифровка значков на приборной панели автомобиля

Что означают значки на приборной панели: путеводитель по всем маркам и моделям

Зеленый свет

Желтый свет

Красный свет

Бонус: белые и синие пиктограммы

Значки на панели приборов: разъяснение обозначений

Какие бывают значки и о чём они сигнализируют

Обозначение значков на панели приборов

Дополнительные функции

Световые приборы

Значки, оповещающие о серьёзной опасности

Оповещения систем безопасности

Полная расшифровка значков на приборной панели автомобилей VAG (и что с ними делать)

Обозначения значков на панели приборов

Что означают значки на приборной панели автомобиля

Индикаторы серьёзных неисправностей

Системы безопасности

Kia Soul: Контрольные символы на комбинации приборов

Регистраторы данных об автомобиле и регистрации событий

См. Также:

Лучшее значение индикатора приборной панели — Отличные предложения на индикатор приборной панели от глобальных продавцов индикаторов приборной панели

Часть 2: Создание символов | EAGLE

Подготовительный этап — запомните техническое описание

Шаг 1 — Создание вашего первого символа

Шаг 2 — Добавление булавок к вашему символу

Шаг 3. Изменение имен PIN-кодов

Шаг 4. Добавление контура символа

Шаг 5. Добавление заполнителей для имени и значений

Дополнительные надстройки

Изменение направления штифта

Изменение длины пальца

Мы идем дальше

Купите технический индикатор «Символы заказов на основе значения индикатора плюс предупреждение» для MetaTrader 4 в магазине MetaTrader Market

Свойства ввода

Добавить комментарий Отменить ответ
