Обозначения на колесных дисках авто: | , | () | ET, DIA, PCD

Предупреждение! Крепежные отверстия колеса выполнены с допуском в плюс по диаметру. Поэтому можно ошибиться в выборе PCD, если он отличается от штатного на пару миллиметров. Например, на ступицу с PCD 100/4 (размер, характерный для автомобилей Opel и Daewoo) часто пытаются установить колесо PCD98/4 (ВАЗ, ФИАТ) — 98 мм от 100 на глаз не отличишь. Это недопустимо! В этом случае из всех гаек только одна будет затянута полностью, остальные же отверстия «уведет», и крепеж окажется недотянутым или затянутым с перекосом – посадка колеса на ступицу будет неполной. На ходу такое колесо будет очень сильно «бить», кроме того, не полностью затянутые гайки будут откручиваться сами собой.

Еще одно предупреждение! Ни в коем случае не пытайтесь «подогнать» крепежные отверстия колеса с помощью сверла или круглого напильника – этим вы безнадежно испортите колесо, и его можно будет только сдать в утиль. Крепежные отверстия выполняются с высокой точностью, которую без специального станка обеспечить невозможно. При сомнении в величине PCD у колеса с отсутствующей маркировкой можно попытаться измерить данный диаметр штангенциркулем, но лучше прибегнуть к помощи специалистов, обладающих специальными приборами.

Предупреждение! Не устанавливайте на автомобиль колеса с нештатным вылетом. Уменьшение вылета делает колею колес шире, что немного  повышает курсовую устойчивость автомобиля и придает ему стильный гоночный вид, но вместе с тем резко перегружает подшипники ступиц и подвеску. Увеличить же вылет, т. е. сузить колею, как правило, невозможно — диск упрется в тормозной механизм.
d – диаметр ступицы или диаметр центрального отверстия в мм. Обычно данный размер лежит в пределах от 50 до 70 мм. В идеале он должен соответствовать диаметру посадочного пояска на ступице автомобиля. Если диаметр посадочного пояска больше

Предупреждение! Никогда не пытайтесь прикрепить колесо к ступице какими-либо «подходящими» болтами либо гайками – применяйте только специальные болты и гайки, предназначенные для крепления колес. Они всегда имеются в продаже в шинных центрах и магазинах автозапчастей.

На диске также может быть указано:
— Дата изготовления. Обычно год и неделя. Например: 0403 означает, что диск выпущен в 4 неделю 2003 года.

Совет специалистов нашего портала: даже если Вы чувствуете, что хорошо разобрались в технических терминах, подбирайте диски в присутствии специалистов. Этим Вы сэкономите время, деньги, и, что самое главное, сохраните себе здоровье.

Маркировка дисков автомобиля

Автор admin На чтение 5 мин.

Хотя колесо является частью автомобиля, далеко не все из водителей ясно представляют, что за диски они используют. Основной принцип, по которому порой их различают – применение штампованных или литых дисков. А между тем существует достаточно понятная маркировка дисков, позволяющая объективно оценить, насколько это изделие подходит для вашего авто.

Почему важен правильный выбор дисков

Вполне понятно желание каждого водителя использовать для своего автомобиля всё самое лучшее. Если по применению различных чехлов и аудиосистемы вопросов обычно не возникает, их выбор вполне может определяться личными пристрастиями, то все, что влияет непосредственно на режимы движения, надежность и безопасность, должно рассматриваться только с точки зрения допустимости установки на авто. Именно так и надо оценивать влияние автомобильных дисков на поведение машины.

Эти изделия относятся к категории, так называемой неподрессоренной массы, в процессе движения она оказывает непосредственное влияние на поведение авто. От правильного выбора дисков будет зависеть динамика разгона автомобиля, его управляемость и надежность работы подвески. Из этого, а не из цвета дисков, необходимо исходить, выбирая колеса для своего авто, а определяющими в данном случае должны стать рекомендации его изготовителя.

Чтобы лучше их выполнить и тем самым обеспечить долгую жизнь для своего автомобиля и безопасные условия движения, существует маркировка колесных дисков, а производителями указывается, какие из них можно ставить на авто.

Как расшифровывается маркировка дисков

Потребность в понимании того, что означает вся эта аббревиатура, возникает всякий раз, когда появляется необходимость в замене колес. Существующая маркировка автомобильных дисков едина во всем мире, и она одинакова для литых или кованых дисков, применяющихся для грузовых или легковых автомобилей, т.е. для всех колесных средств передвижения.

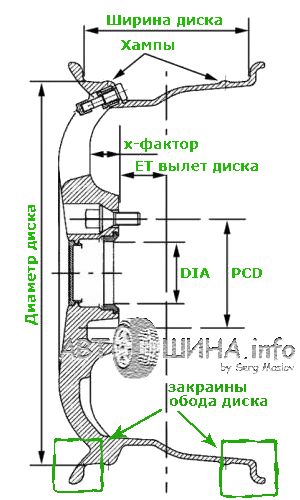

Расшифровка маркировки станет более понятной, если воспользоваться помощью приведенных ниже рисунков. Для примера рассмотрим такой ее вариант как 7,5Jx15h35x100ET40d54.1. Каким образом подобная маркировка соотносится с конструкцией диска, хорошо видно на правом рисунке.

1. Обозначение посадочной ширины идет первым в маркировке дисков автомобиля. В нашем конкретном примере это цифра 7,5. Она обозначает в дюймах именно ширину обода, т.е. непосредственно того места, где будет располагаться шина. Должно быть понятно, что подобный параметр определяет ее тип, который потом будет использоваться. Если значения ширины дисков и шины не соответствуют друг другу, то это создает трудности с установкой покрышки и ухудшает условия эксплуатации колеса в целом.
2. Обозначение типа закраины обода – J в нашем примере. Под этим скрывается ее конструкция, высота и форма. Типы закраины могут быть разными – JJ, JK, B, K и другие. Как правило, для обычного автомобиля применяется закраина типа J, тогда как JJ используется для полноприводных машин. Она влияет на установку грузиков при балансировке и имеет отношение к смещению шины в экстремальных условиях.
3. Контуры и геометрия закраин разные для грузовых и легковых авто, и они обозначаются соответствующими буквами, поэтому лучше всего выбирать изделия, рекомендованные производителем.
4. Символ «х» обозначает неразъемную конструкцию дисков, т.е. что они состоят из одного элемента. На них монтируют шины с эластичными бортами, их используют для легковых авто. Разъемный обод предназначен для грузовых машин и автобусов, маркировка такого диска содержит символ «-«. Шины для монтажа на них отличаются жесткостью и не допускают установку через край обода.
5. Диаметр дисков обозначается в нашем примере как 15 и задается без учета закраин.
6. Число отверстий и диаметр окружности расположения крепежа – такая расшифровка у обозначения 5х100 из рассматриваемого примера маркировки дисков.
7. Н2 – индекс хампов, так называют кольцевые выступы, расположенные вдоль закраин диска. Их назначение – фиксация бортов бескамерных покрышек в поворотах, исключающая разгерметизацию колеса. Его хорошо заметно на первом из приведенных рисунков. Возможны и другие обозначения, а также полное отсутствие хампов в конструкции.
   Вылет дисков измеряется в миллиметрах и обозначается ЕТ (в нашем примере ЕТ40). Под ним понимается расстояние между вертикальной осью симметрии диска и его плоскостью крепления к ступице. Как это выглядит на авто, поможет понять рисунок
   Это крайне важный параметр и он требует пристального внимания за его соблюдением, именно под него рассчитывают производители подвеску и рулевой механизм. Вылет может быть как положительным, так и отрицательным. Уменьшение ЕТ приводит к тому, что диски начинают выступать из колёсных арок, колея из-за этого становится шире, увеличение вылета приводит к ее уменьшению.
   В любом случае, отклонение от заданного производителем значения вылета приводит к изменению прикладываемых к подвеске усилий и отражается на ее надежности и безопасности движения.
8. Диаметр центрального отверстия – d54.1, подбирается под диаметр посадочного отверстия на ступице.

О чем еще может рассказать маркировка дисков авто

Кроме уже затронутой маркировки, на дисках дополнительно может быть указано:

• PCD – присоединительные размеры;
• MAX LOAD – максимальная нагрузка на диск;
• дата изготовления, чаще всего это будет год и неделя;
• маркировка соответствия требованиям международных правил;
• может быть указан способ изготовления, например FORGET (кованый).

Нельзя считать диск автомобиля чем-то незначительным и пустяшным и подходить к выбору, исходя из соответствия его цвета обивке салона. На безопасность движения влияют многие факторы, непосредственно связанные с дисками, необходимо при их подборе следовать рекомендациям изготовителя авто и использовать диски с соответствующей маркировкой.

Что еще стоит почитать

Маркировка обозначений и расшифровка колесных дисков, читать тут

При выборе и установке любой запчасти на автомобиль весьма важно обращать внимание на маркировку и соответственно маркировка колесных дисков тому не исключение.

На диски легковых автомобилей ее наносят на коробку с дисками, внутреннюю поверхность запчасти и документацию, которая прилагается к данному изделию.

Расшифоровка маркировки дисков для автомобилей

Как правило, на изделие вы можете увидеть такие обозначение, как 8 J *16 Н2 5/112 ET 35 d 66.6. Для новичков данный набор цифр и букв совершенно ничего не говорит, поэтому давайте разбираться на представленном примере, что и как читается.

1. «8» — этот символ говорит о ширине обода диска и измеряется в дюймах. Важно при монтаже колеса на автомобиль, чтобы ширина диска соответствовала ширине колеса. В противном случае покрышка может слететь.
2. «J» — этот символ обозначает особенности конструкции, ее углов наклона и радиус закругления дисков.
3. «16» — обозначает диаметр обода колеса. Разбирая обозначение колесных дисков стоит отметить, что данный показатель также измеряется в дюймах и соответствует диаметру покрышки. На рынке представлены автомобильные диски диаметром 12-32 дюйма, но наиболее популярные – это 14-16 дюймов.
4. «h3» — говорит о кольцевых выступах, что расположены на полках обода и известны, как хампы. Указанная маркировка говорит о том, что диск оснащен двумя хампами, что характерно для большинства моделей данного элемента.
5. «5/112» — PCD – цифра пять говорит о том, что параметры колесного диска предусматривают пять отверстий для крепления болтами либо гайками. Под цифрой «112» подразумевается диаметр расположения крепежных отверстий на колесном диске. Он измеряется в миллиметрах.
6. «ET» — это вылет диска, который в некоторых странах обозначают OFFSET и DEPORT. Единица измерения миллиметры. Данный показатель говорит о расстояние между плоскостью, что прилегает к автомобильной ступице и плоскостью, которая проходит по оси симметрии обода.
7. «d» показатель говорит о диаметре центрального отверстия, отведенного под ступицу.

Дополнительные характеристики автомобильных дисков

Не исключена и дополнительная маркировка колесных дисков, которая может быть представлена:

1. «0116» — данная надпись говорит о дате выпуска дисков. Указывается год изготовления и неделя. В данном примере запись читается как первая неделя 2016 года.
2. MAX LOAD 2500 LB – говорит о максимально допустимой нагрузке на одно колесо – 2500 фунтов.
3. TUV, SAE, PCT, ISO говорит о том, что колесный диск прошел проверку всех контролирующих органов.
4. MAX PCI 40 GOLD – обозначает допустимое давление в шинах. В данном примере не более 40 фунтов на один дюйм квадратный. А маркировка GOLD говорит, что замеры могут быть проведены лишь в холодной шине.

3 октября 2016

Как узнать размер диска колеса автомобиля: определяем ширину диска

По всему миру автолюбители часто сталкиваются с трудностями замены колесных дисков. Случается это в силу вынужденных обстоятельств – при их дефектах, износе, неисправности или по желанию самого владельца из-за их не слишком презентабельного внешнего вида, неподходящей размерности или на других основаниях.

Автомобильный рынок всегда рад предложить своим клиентам аксессуары в широком ассортименте на разный вкус и кошелек. Рассмотрим, как узнать размер диска колеса автомобиля, чтобы подобрать подходящие конфигурации и избежать сложностей подбором.

Базовый размер дисков. Какой он?

Базовый размер дисков представляет собой определенный набор конфигураций колес, которые надеваются на транспортное средство на автомобильном заводе согласно соответствию всем условиям технологии, классу автомобиля, а также проведенным исследованиям на прочность инженерами концерна.

Выпускаясь с предприятия, машина обретает следующие штатные характеристики колесных дисков:

1. Параметры кромки обода, необходимого для надежного крепления шины, обозначаются буквенными символами J или JJ. Эта маркировка подходит для дисков всех легковых авто, независимо от марки и модели.

2. Толщина обода изделия просчитывается в дюймах с расстоянием 0. 5 ед. От нее зависит окончательная размерность резины. В стандартных модификациях автомобилей этот размер равняется от 4 до 12 дюймов, что отвечает шине вылетом 145-345 мм.

3. Максимально значимая величина – радиальность диска, которая обуславливается без учета кромок диаметром обода и просчитывается в дюймах от 12 до 24. Записывается она, как R12, R13… R21, R22, R23 и т.д. От этой величины зависит радиальность покрышки, которая должна соответствовать этому параметру, а также ее профиль, зависящий от конфигурации колесной арки и технических параметров производителя.

4. Также на заводе учитывается необходимый для определенной марки спектр вылетов колес, то есть величина вылета диска ЕТ, которая будет указывать расстояние от места крепления диска к ступице до его внутренней привалочной плоскости диска. Чем больше вылет ЕТ, тем глубже шина будет фиксироваться под колесной аркой.

Если вышеуказанные показатели позволяют указывать небольшой разброс в размерности колес, то такие параметры, как разболтовка диска и сверловка, должны оставаться едиными, в противоположном случае резина не наденется на ступицу. Итак:

• разболтовка диска – это величина, которая рассчитывает число и длину шпилек на ступице. Предназначается для фиксации колеса. Например, в малолитражках обычно шпильки делаются с вылетом 4*98, 4*100, то есть диск закрепляется на 4 анкера, длиной 98 или 100 мм каждый. В автомобилях бизнес-класса или внедорожников число крепежей составляет от 4 до 10 шт., а их длина расширяется до 140 мм.

• сверловка (PCD) – показатель посадочного отверстия диска, благодаря которому он устанавливается на ось. Ее размеры насчитывают от 50 до 120 мм, зависят от марки, модели и класса авто.


Как определить размеры литых дисков и штамповки?

Каждый заводской диск на машине, безусловно, промаркирован, и при визуальном осмотре на нем можно найти строку с перечисленными выше показателями. Если в силу обстоятельств, к примеру, в случае износа диска, данные параметры не просматриваются, то колесо можно измерить самостоятельно и установить его маркировку. Действовать надо следующим образом:

1. Для определения ширины диска его замеряют рулеткой или линейкой обод изделия в миллиметрах, а затем полученное расстояние делят на 25.4 мм для перевода в дюймы.

2. Похожим способом определяется радиальность дисков, только здесь измеряют их диаметр. Некоторые считают, что значок R означает радиус диска, но это неверно, так как это необходимый промежуток между двумя расстояниями на колесном ободе от центра диска. Полученные данные следует поделить на 25.4 мм для получения результата в дюймах.

3. Наибольшую сложность представляет измерение колесного вылета, то есть показатель ЕТ. Чтобы это осуществить, нужно снять колесо, положить его на землю плашмя, наложить на него рейку из дерева, равную диаметру металлической части диска. Затем замерить промежуток до привалочной плоскости изделия в мм. Колесо перевернуть на 180° и повторить процедуру с обратной стороны. Данные подставить в формулу нахождения ЕТ= (Х+Y):2, где Х – это первый показатель, Y – второй показатель, а ЕТ – искомый размер вылета. Все результаты будут указываться в миллиметрах.

4. Для определения PCD или диаметра центрального отверстия диска (DIA), автолюбителю необходимо лишь измерить максимальное расстояние между краями перфораций, после чего найти ближайшее значение по таблице отклонений и соответствий. Показатель отверстий диска колеса имеет зависимость от строения ступицы для определенной марки машины
   .

Как расшифровать параметры колесного диска? Конкретные примеры

На всех оригинальных заводских дисках автовладельцу доступна маркировка, где прописана размерность этого изделия. Для правильности действий стоит ознакомиться с некоторыми показательными примерами:

1. При смене колес на более привлекательные хозяин «Лады» видит надпись на диске 5.5J*15 ET 42 d56.1 4*98, которая означает: колесный диск 5. 5 дюймов шириной обода, конфигурацией кромки J, не разбираемый (маркировка «х»), радиальностью 15 дюймов, колесным вылетом в 42 мм, сверловкой (диаметром вылетного отверстия) 56.1 мм, разболтовкой на 4 шпильки по 98 мм каждая.

2. Обозначение J зависит от класса, модели и массы автомобиля, может заменяться на JJ, K, JK, B, P и D, что соответствует маркировки купленного диска.

3. Также на колесе находятся маркировки хампа или Н, к примеру 6.0J*17 h3 ET38 d65.1 5*112. Данный хамп представляет собой вдоль бортов особые выступы, усиливающие прочность крепления к диску резины. Этот параметр может маркироваться как Н – одинарный, с одной колесной стороны, Н2 – двойной, с обоев краев или Х – усеченный.

4. Для водителей пикапов, минивенов и других, предназначенных для транспортировки грузов автомобилей, указываются величины наибольшей загруженности, которые маркируются следующим образом – Max Load 2000Lb. Этот показатель будет обозначать наибольшую нагрузку в 2000 фунтов (910 кг. при переводе).

5. Важным параметром прочности является маркировка давления в шинах и на диске, которая выражается, как Max PSI 50 Cold, где наибольший показатель давления в шинах не должен превышать 3.5 кг на каждый см².

6. В последнюю очередь, что можно найти на колесном диске – это буквенную надпись SAE. TUV, ISO или Ростест, обозначающие то, что изделие прошло необходимую сертификацию после ряда испытаний и в полном объеме отвечает предъявляемым международным и российским требованиям стандартов.

Другие способы установления размеров дисков

Довольно часто автовладелец не стремится отходить от прописанных автомобильным производителем конфигурации дисков. Тогда ему достаточно приобрести колесные диски по тем же параметрам, которые задал производитель. Важно заметить, что ошибочно подобранный размер изделий зачастую приводит к скорому изнашиванию ступиц, суппортов, системы тормозов и др. частей подвески, что способствует трате существенных сумм при ремонте.

Наиболее предпочтительный и грамотный выбор колесных дисков для той или иной модели машины – это покупка в дилерском центре от дистрибьютора бренда. К примеру, официальные автопредприятия часто предоставляют колесные диски не только собственного производства, но и аккредитованные аналоги.

В большинстве крупных центрах продаж у консультантов установлено особое программное обеспечение, помогающее легко определиться с заданными размерами дисков. При обращении к менеджеру центра, который заполнит на компьютере соответствующие поля в программе – бренд, модель и вариацию ТС, год выпуска и др. данные, можно получить целый перечень подходящих дисков, соответствующих геометрическим характеристикам авто клиента.

Обычно такое программное обеспечение связано со складской системой и позволяет также информировать клиента о наличие товара на складе, о марках, выпускающих данные колесные диски, а также о цене и внешнем виде. Покупатель на основании этих сведений может определиться с дизайном решетки диска, типоразмером, материалом, а также рассчитать свой бюджет.

Таким способом, клиент может быть уверен в качестве колес, а также в правильности подбора размерности дисков, к тому же, с его транспортного средства не будет снято гарантийное обязательство. Многих автовладельцев может не устраивать жесткая расценочная политика дилеров, но полученная гарантия продолжительного, надежного и безопасного срока службы с лихвой оправдывает возможные переплаты.

Маркировка колесных дисков

Диаметр диска и количество болтовых отверстий – это далеко не все характеристики колесного диска вашего автомобиля. На самом деле для уверенности в безопасности и сохранения подвески в рабочем состоянии соответствия колесного диска только по двум параметрам мало. Автомобилист должен пристально изучить маркировку на колесном диске и выбрать диски, которые будут совершенно точно подходить автомобилю по требуемым производителем характеристикам. В противном случае создается угроза гибели на дороге, поскольку неправильно подобранный диск не просто изнашивает шины и ходовую часть в разы быстрее, он также может внезапно оторваться на скорости. Предсказать последствия невозможно, поэтому выбирать колесные диски с подходящей маркировкой – святое правило для водителя.

Далее мы предлагаем вам небольшую шпаргалку по маркировкам колесных дисков – как их читать и понимать.

Скачать: Таблица подбора дисков под размеры стандартных шин.

Расшифровка маркировки дисков

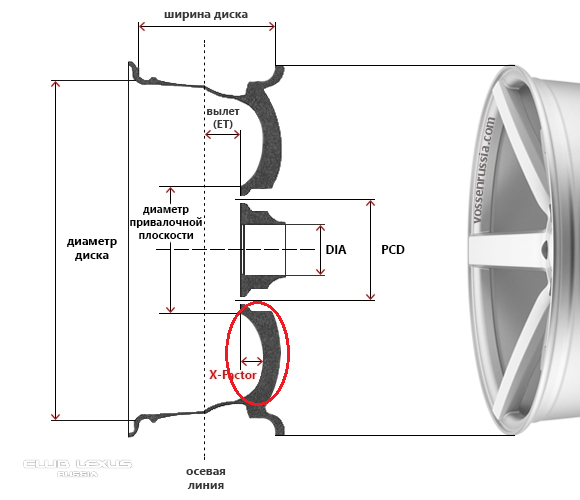

Возьмем для примера на разбор маркировку 6,5j 15 5/112 h3 ET45 d 57,1.

В ней 6,5 означает дюймы, в которых инженерами выражается посадочной шириной обода диска, которая находится в зависимости от ширины шин. В пересчете на метрическую систему это составит 165,1 мм. Связан это параметр с тем правилом, что у каждой шины есть ограничение – вилка допустимой ширины колесного диска, на который возможно поставить определенную шину. Лучший вариант, естественно, — золотая середина допустимого диапазона. Узнают ее с помощью специального расчета, учитывающего топоразмер имеющейся покрышки.

Почему посадочная ширина обода диска важна?

Если показатели ширины шины и диска не соответствуют, очень вероятно, что можно получить проблему при бортировании покрышки на данный автомобильный диск. Это значительно сократит срок ее жизни.

J (K, JJ, D, B, JK, P и др.) – шифр типа диска, информирующий о закраинах его обода (высота и форма, а также общая конструкция). Для моноприводных машин наиболее в ходу диски с шифром J, для полноприводных – JJ. Несмотря на близость значений и кажущуюся взаимозаменяемость, выбирать нужно только тот параметр, который рекомендует производитель транспортного средства. От параметров закраин обода диска зависит фиксация шины при экстремальной нагрузке, поскольку с их помощью отлаживается установка резины и компенсирующих грузиков.

5/112 – пресловутые значения «количество болтовых отверстий и диаметр диска, на котором размещены их центры». Миллиметровый диаметр диска (иногда он обозначается отдельной аббревиатурой PCD, англ. Pitch Circle Diameter) и количество крепежей, как мы уже говорили, считаются основными для выбора колесного диска. Важно учитывать, что у такого параметра как диаметр диска есть несколько стандартов, что может ввести в заблуждение. Например, визуально диск для ягуара с диаметром 120,65 мм подходит для BMW, требования к диаметру диска у которого – 120 мм. Однако разница в 0,65 мм говорит о риске. Та же ситуация с дисками 4/98 от «Жигулей», которые вроде бы можно ставить на иномарки, рассчитанные под 4/100 – мол, два миллиметра погоды не делают.

Однако разница в диаметре между диском и ступицей дает отклонение, из-за которого не удастся должным образом выполнить крепление болтами. В результате получается биение колеса (водитель отлично ощущает это через вибрацию на руле). Если крепежные болты не затянуты на 100% и не обеспечена идеальная центровка колесных дисков на ступицах, создаются условия для быстрого износа колес и угроза их внезапного разрушения, что может привести к аварии.

H (AH, CH, h3, FH и прочее) – шифр к данным о конструктивных характеристиках полок обода колесного диска и хампов (англ. Hump — выступ) на них. Хампы служат для правильной установки бескамерных покрышек на колесный диск. Чаще всего глубоко вникать в вопрос о хампах простому автолюбителю не надо, но при покупке некоторых видов покрышек, например RunFlat, стоит быть внимательным и уточнить у дилера эту информацию.

ET45 – габариты вылета диска в миллиметрах. Обозначает дистанцию от центральной оси колесного диска до плоскости его приложения к ступице. Важно соблюсти этот параметр, поскольку производители делают под него расчет ключевых показателей рулевого механизма автомобиля и его подвески. Характеристика вылета одинакова для всех топоразмеров колесных дисков и шин под определенную ступицу и обозначается DEPORT либо OFFSET.

d 57,1 (DIA) – традиционное обозначение диаметра центровочных отверстий на колесных дисках, который в непременно должен совпадать с диаметром посадочного цилиндра ступицы, поскольку помимо центровочной роли посадочный цилиндр испытывает нагрузку, приходящуюся на крепеж (шпильки и болты). Если вам понравился диск с центровочным отверстием большим, чем посадочный цилиндр, необходимо будет докупить центровочные кольца. Важно подобрать кольца с точным соответствием – припуски в 1-2 мм недопустимы, иначе смысл установки колец утрачивается.

Маркировка колесных дисков

Подбор соответствующих дисков для автомобиля не должен доставлять больших проблем. Омологированный размер дисков для вашей машины можно найти в инструкции по эксплуатации автомобиля или на наклейке, которая находится на внутренней стороне боковой стойки со стороны водителя.

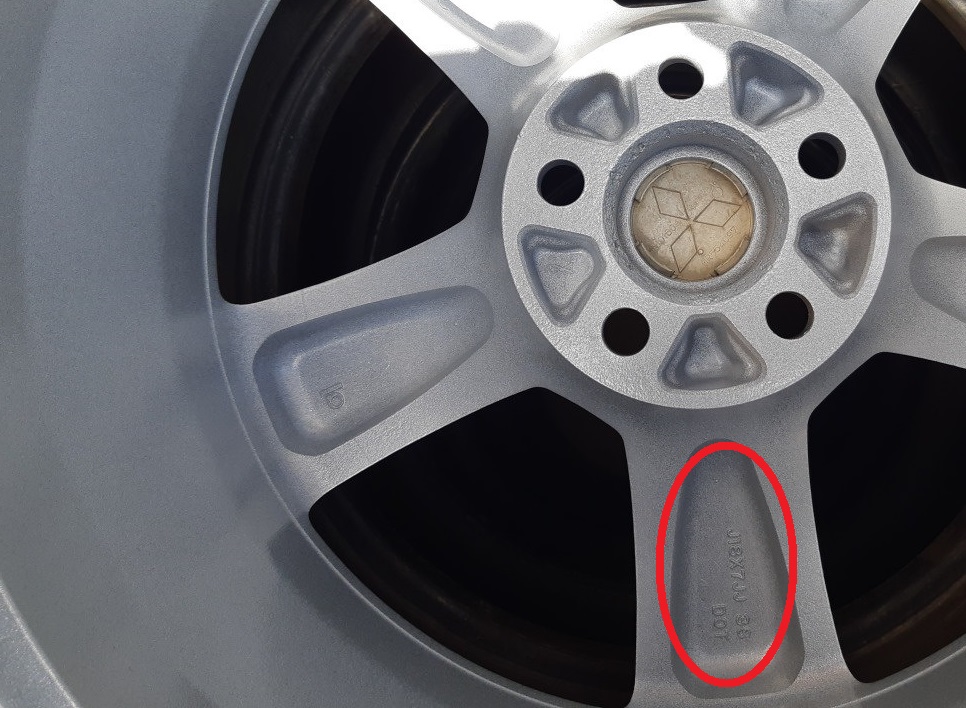

На ободе есть много специальных знаков, которые точно определяют все ее параметры. Их значение не для всех понятны.

Какие основные параметры диска должен знать автовладелец?

Важнейшими параметрами, которые определяют, подходят ли диски для конкретного автомобиля является размер колеса, а также количество и расстояние между болтами крепления. Они встречаются вместе с другими метками, и создают строка, в которой образец запись может выглядеть так: 8.5Jx18h3 5×120 ET20 d74.1. Ниже мы объясняем, как понимать отдельные значения.

    размер диска (8.5Jx18h3)

Размер диска сообщает следующее – сохранен как «ширина обода х диаметр». Эти значения указаны в дюймах. Наш пример колесо имеет ширину 8,5 дюймов с диаметром 18 дюймов.

    количество и расстояние между крепежных винтов (например, 5×120)

Эта величина, как правило, указывается не там, где размер колеса, а в другом месте диска. Определяет стандарт крепления колеса, а также требования к ступице колеса, указывая количество и расстояния между отверстиями крепления. Записывается так «количество крепежных отверстий x диаметр окружности». В нашем случае 5×120 означает, что колесо имеет пять монтажных отверстий (крепится на 5 болтах), расположенных на окружности диаметром 120 мм.

    тип сечения профиля обода (8.5Jx18h3)

Последний символ в данной маркировке информирует о профиле ее поперечного сечения, т. е. указывается размер поверхности, которая закроется шиной. Профиль поперечного сечения обода влияет на его жесткость и определяет формирование так называемых хампов (горбочков) на ее поверхности. На рынке представлено несколько стандартных профилей. Например, диски с сечением Eh3 имеют расширенные хампы, которые предотвращают соскальзывание шины с обода. Диски с маркировкой Eh3 и Eh3+ рекомендуется для всех шин типа run flat.

Шины Run Flat пользуются современные автопроизводители, в частности, компания BMW. Однако совсем недавно появились более продвинутые шины, которые разработала компания Sumitomo Rubber Industries Ltd. Японский производитель шин показал недавно прототип шины Coreseal, которая самостоятельно залатала прокол в корпусе шины.

    профиль фланца (8.5Jx18h3)

Профиль фланца обозначается буквой появляющийся сразу после обозначении ширины обода. Профиль фланца относится к форме, где борт шины прилегает к колесу. Существуют 15 основных типов фланцев, из которых 4 наиболее часто встречающихся в случае легковых автомобилей мы подвели итоги в таблице.

    диаметр центрального отверстия (например, d74.1)

Именно центральное отверстие, а не винты передают вибрацию с колеса на ступицу. Диаметр центрального отверстия измеряется в миллиметрах и указывается на диске. В нашем примере 74,1 – диаметр центрального отверстия обода составляет 74,1 мм. При подборе дисков обратите внимание, чтобы диаметр, так называемых, шеек ступицы в вашем автомобиле была не больше диаметра центрального отверстия диска. Она может быть меньше – это не страшно: такую разницу при монтаже алюминиевых дисков нивелируют, применяя специальные центрирующие кольца.

    вылет колеса (например, ET 20)

Коэффициент осевой линии обода (в народе называемый офсетом) обозначается как ET – это один из основных параметров колесных дисков. Он служит для определения расстояния между плоскостью крепления колеса к ступице и горизонтальной осью симметрии обода. Эта, казалось бы, сложная характеристика, на практике информирует, как глубоко колесо «входит» в крыло автомобиля. ET может иметь отрицательное значение – тогда диски «выходят» наружу автомобиля. Положительные значения ET уменьшают расстояние между колесами – диски получаются более утопленными в колесной нише. Примеры ET20, сообщает нам, что колесо будет установлен в колесной нише глубже на 20 мм относительно центрального положения. Стоит отметить, что стальные диски во всем мире чаще производятся для конкретной модели или моделей автомобилей и имеют строго определенные параметры монтажа. Диаметр центрального отверстия в случае стальных колесных дисков, а также значение ET должно быть всегда идентичны тем, что рекомендуют производители. Для алюминиевых дисков существует определенная погрешность для этих значений. При одинаковом количестве монтажных болтов и с определенным шагом болтов, диск может подойти для автомобилей нескольких марок, кроме того, на дисках из легких сплавов, производители указывают не конкретное значение, а некий диапазон.

Помните, что при выборе алюминиевых или стальных колесных дисков всегда нужно руководствоваться параметрами, рекомендованными производителем вашего автомобиля. В том случае, если есть какие-то сомнения – тогда лучше обратиться за консультацией к специалистам. Это можно сделать и у нас на сайте. Менеджеры будут рады вам помочь!

Как расшифровать надпись на диске автомобиля

Хотя колесо является частью автомобиля, далеко не все из водителей ясно представляют, что за диски они используют. Основной принцип, по которому порой их различают – применение штампованных или литых дисков. А между тем существует достаточно понятная маркировка дисков, позволяющая объективно оценить, насколько это изделие подходит для вашего авто.

Почему важен правильный выбор дисков

Вполне понятно желание каждого водителя использовать для своего автомобиля всё самое лучшее. Если по применению различных чехлов и аудиосистемы вопросов обычно не возникает, их выбор вполне может определяться личными пристрастиями, то все, что влияет непосредственно на режимы движения, надежность и безопасность, должно рассматриваться только с точки зрения допустимости установки на авто. Именно так и надо оценивать влияние автомобильных дисков на поведение машины.

Чтобы лучше их выполнить и тем самым обеспечить долгую жизнь для своего автомобиля и безопасные условия движения, существует маркировка колесных дисков, а производителями указывается, какие из них можно ставить на авто.

Как расшифровывается маркировка дисков

Потребность в понимании того, что означает вся эта аббревиатура, возникает всякий раз, когда появляется необходимость в замене колес. Существующая маркировка автомобильных дисков едина во всем мире, и она одинакова для литых или кованых дисков, применяющихся для грузовых или легковых автомобилей, т.е. для всех колесных средств передвижения.

Расшифровка маркировки станет более понятной, если воспользоваться помощью приведенных ниже рисунков. Для примера рассмотрим такой ее вариант как 7,5Jx15h35x100ET40d54.1. Каким образом подобная маркировка соотносится с конструкцией диска, хорошо видно на правом рисунке.

1. Обозначение посадочной ширины идет первым в маркировке дисков автомобиля. В нашем конкретном примере это цифра 7,5. Она обозначает в дюймах именно ширину обода, т.е. непосредственно того места, где будет располагаться шина. Должно быть понятно, что подобный параметр определяет ее тип, который потом будет использоваться. Если значения ширины дисков и шины не соответствуют друг другу, то это создает трудности с установкой покрышки и ухудшает условия эксплуатации колеса в целом.
2. Обозначение типа закраины обода – J в нашем примере. Под этим скрывается ее конструкция, высота и форма. Типы закраины могут быть разными – JJ, JK, B, K и другие. Как правило, для обычного автомобиля применяется закраина типа J, тогда как JJ используется для полноприводных машин. Она влияет на установку грузиков при балансировке и имеет отношение к смещению шины в экстремальных условиях.
3. Контуры и геометрия закраин разные для грузовых и легковых авто, и они обозначаются соответствующими буквами, поэтому лучше всего выбирать изделия, рекомендованные производителем.
4. Символ «х» обозначает неразъемную конструкцию дисков, т.е. что они состоят из одного элемента. На них монтируют шины с эластичными бортами, их используют для легковых авто. Разъемный обод предназначен для грузовых машин и автобусов, маркировка такого диска содержит символ «-«. Шины для монтажа на них отличаются жесткостью и не допускают установку через край обода.
5. Диаметр дисков обозначается в нашем примере как 15 и задается без учета закраин.
6. Число отверстий и диаметр окружности расположения крепежа – такая расшифровка у обозначения 5х100 из рассматриваемого примера маркировки дисков.
7. Н2 – индекс хампов, так называют кольцевые выступы, расположенные вдоль закраин диска. Их назначение – фиксация бортов бескамерных покрышек в поворотах, исключающая разгерметизацию колеса. Его хорошо заметно на первом из приведенных рисунков. Возможны и другие обозначения, а также полное отсутствие хампов в конструкции.
   Вылет дисков измеряется в миллиметрах и обозначается ЕТ (в нашем примере ЕТ40). Под ним понимается расстояние между вертикальной осью симметрии диска и его плоскостью крепления к ступице. Как это выглядит на авто, поможет понять рисунок
   Это крайне важный параметр и он требует пристального внимания за его соблюдением, именно под него рассчитывают производители подвеску и рулевой механизм. Вылет может быть как положительным, так и отрицательным. Уменьшение ЕТ приводит к тому, что диски начинают выступать из колёсных арок, колея из-за этого становится шире, увеличение вылета приводит к ее уменьшению.
   В любом случае, отклонение от заданного производителем значения вылета приводит к изменению прикладываемых к подвеске усилий и отражается на ее надежности и безопасности движения.
8. Диаметр центрального отверстия – d54.1, подбирается под диаметр посадочного отверстия на ступице.

О чем еще может рассказать маркировка дисков авто

Кроме уже затронутой маркировки, на дисках дополнительно может быть указано:

• PCD – присоединительные размеры;
• MAX LOAD – максимальная нагрузка на диск;
• дата изготовления, чаще всего это будет год и неделя;
• маркировка соответствия требованиям международных правил;
• может быть указан способ изготовления, например FORGET (кованый).

Нельзя считать диск автомобиля чем-то незначительным и пустяшным и подходить к выбору, исходя из соответствия его цвета обивке салона. На безопасность движения влияют многие факторы, непосредственно связанные с дисками, необходимо при их подборе следовать рекомендациям изготовителя авто и использовать диски с соответствующей маркировкой.
» alt=»»>

Колесный диск является одной из самых ответственных деталей, связывающих автомобиль с дорогой через шину. При замене резины или покупке новых дисков, зачастую возникает необходимость узнать парметры колеса. Расшифровка маркировки дисков и других обозначений на них поможет разобраться со всеми параметрами и характеристиками ваших колес.

Большинство характеристик колесных дисков влияет на безопасность езды и длительность безотказной работы подвески. При выборе дисков необходимо выяснить, модели с какими характеристиками допускаются к использованию на вашем авто. Только при соответствии всех требований их можно устанавливать на машину.

На нашем сайте уже есть инструкция по расшифровке маркировки шин, а сейчас мы объясним, как расшифровать маркировку на колесных дисках.

Также Вам может пригодиться наш визуальный шинный калькулятор.

Умение читать маркировку колесных дисков помогает безошибочно подобрать подходящие колеса к автомобилю. Важно лишь правильно распознать нанесенные на диске обозначения, чтобы не ошибиться с их верной расшифровкой.

Маркировка дисков

Штампованные и литые диски для легковых автомобилей имеют одно и то же стандартное обозначение (маркировку). Сертификация дисков на территории стран ЕС осуществляется согласно UN/ECE 124.

В качестве примера можно расшифровать один из вариантов маркировки колесного диска: 7,5 J х 15 Н2 5х100 ЕТ40 d54.1

Расшифровка данной маркировки будет следующей:

Ширина обода (rim width)
Цифра 7,5 в примере маркировке указывает расстояние между внутренними краями обода в дюймах. Этот показатель учитывается при выборе покрышек, т. к. у каждой шины есть определенный диапазон ширины обода. Лучше всего, когда ширина обода находится в среднем диапазона покрышки.

Тип кромки обода (flange)
Латинская буква J в маркировке диска обозначает форму закраины обода. Это место, в котором диск соединяется с шиной. Среди наиболее распространенных обозначений для легковых автомобилей встречаются: P, D, B, K, JK, JJ, J. Каждая буква скрывает несколько параметров:

• радиус закругления,
• форма контура профиля,
• угол наклона полок,
• высота полок и т. д.

Чаще всего в современных легковых автомобилях встречается закраина в форме J. Полноприводные модели обычно комплектуются дисками с обозначением типа JJ.

Закраины обода колесного диска оказывают влияние на монтаж шины, массу балансировочных грузиков, устойчивость покрышек к смещению в экстремальных ситуациях. Поэтому, несмотря на внешнее сходство дисков JJ и J, нужно отдавать предпочтение той кромке обода, которую рекомендует автопроизводитель.

Разъемность обода
Знак «х» говорит о том, что обод выполнен в неразъемном виде и представляет собой единое целое, а знак «-» указывает на то, что он состоит из нескольких комплектующих, и его можно разобрать и собрать. Неразъемные диски отличаются от разборных конструкций легкостью и большей жесткостью.

Колесные диски с ободом «х» предназначены для эксплуатации их с эластичными шинами, что характерно для легковых и небольших грузовых автомобилей. В случае грузовых покрышек, которые отличаются жесткостью, требуются разъемные конструкции дисков. По-другому произвести монтаж шины на колесный диск просто невозможно.

Монтажный диаметр (rim diameter)
Монтажный диаметр – это размер посадочного обода колесного диска под шину.

Монтажный диаметр обычно указывается в дюймах (в нашем примере – это цифра 15). В обиходе автомобилисты ещё называют его радиусом диска. При подборе шины этот показатель обязательно должен совпадать с её монтажным размером.

Стандартными значениями монтажных диаметров диска для легковых автомобилей и кроссоверов будут величины от 13 до 21.

Кольцевые выступы или подкаты (hump)
Обозначение Н2 расшифровывается следующим образом. Кольцевые выступы (хампы) находятся с 2 сторон диска. Эти подкаты предназначены для фиксации бескамерной шины на колесном диске. Они препятствуют оттоку воздуха в случае внешнего воздействия на покрышку. Применяются и другие обозначения:
Н – хамп имеется только с одной стороны,
FH – подкат имеет плоскую форму (Flat Hump),
AH – у выступа асимметричная форма (Asymmetric Hump) и т. д.

Расположение крепежных отверстий (Pitch Circle Diameter)
В маркировке 5х100 первая цифра указывает количество отверстий в колесном диске. Число 100 обозначает диаметр окружности, на которой размещаются крепежные отверстия.

• Количество крепежных отверстий для легковых автомобилей обычно колеблется от 4 до 6 штук.
• Стандартными значениями диаметра окружности будут 98 ÷ 139,7.

Определить на глаз соответствие размера ступицы и диска не всегда удается. А установка диска 98 вместо 100 может привести к перекосу колеса, что станет причиной биения, а также самопроизвольного откручивания болтов.

Вылет диска (ET, Einpress Tief)
Вылет диска представляет собой расстояние между плоскостью прикосновения диска со ступицей и плоскостью, которая проходит через центр поперечного сечения колесного диска. Величина выражается в миллиметрах, а вылет бывает как положительным (ЕТ40), так и отрицательным (ЕТ-30).

Этот показатель должен соответствовать рекомендациям автопроизводителя, иначе в экстренной ситуации, силы, действующие на подвеску, могут разломать диск.

Диаметр посадочного отверстия (hub diameter, DIA)
Центральное (ступичное) посадочное отверстие колесного диска указывается в миллиметрах, например d54.1. Диаметр посадочного отверстия в легковых автомобилях колеблется от 50 до 70 мм. Очень важно точно подбирать диск в соответствии с посадочным пояском ступицы автомобиля.

Даже при незначительных отклонениях одного из параметров колесного диска от требований автопроизводителя появляется угроза ускоренного износа шины, что может привести к её разрушению в экстремальной ситуации (высокая скорость, резкое торможение, крутой вираж).

При остановке машины по вине двигателя, можно вызвать эвакуатор, мастера или уехать за помощью на «попутке». А вот когда на высокой скорости происходит разрыв покрышки или отрывается колесо от ступицы, это создает опасность жизни водителя, пассажирам и другим участникам дорожного движения. Поэтому колеса всегда должны быть в исправном состоянии и находиться под постоянным контролем водителя.

Время на чтение: 8 минут

Замена дисков на автомобили для опытных водителей – обычное дело, потому что при эксплуатации «железного коня» свыше 5 лет колёса изнашиваются и требуют утилизации. Однако те новички, которые сталкиваются с выбором новых дисков впервые, часто оказываются в недоразумении и задаются вопросом, а какую же размерность нужно приобрести, чтобы она подошла на ступицы и не мешала комфортной эксплуатации авто. Так, все производители дисков маркируют свои изделия в соответствии с международной системой обозначения размерности.

Как маркируются диски на легковые авто

Многие автолюбители, ставшие недавно обладателями своих первых «железных коней», нередко задаются целью изучить, что такое маркировка дисков – расшифровка для легковых автомобилей. Как правило, все диски, вне зависимости от способа их изготовления, то есть штампованные, литые или кованые, маркируются одними и теми же символами, которые умещаются в одной строке и обозначаются в следующих местах на изделии:

Маркировка на литых колёсных дисках

• Если говорить о штамповке, то, как правило, надпись можно видеть либо на наружной части обода, либо с внутренней стороны изделия, и выполняется она при помощи струйного плоттера без каких-либо рельефностей.
• Как маркируются диски на легковые автомобили? Когда речь идёт о кованых или литых изделиях, то маркировка колесных дисков всегда ставится на решётке с изнаночной стороны колеса, а именно на спицах, и выполняется она в виде рельефной пайки из стали, идентичной по своему составу с материалом диска, методом штампа.

Обозначение дисков колес – расшифровка систематизирована на международном уровне на протяжении уже нескольких десятков лет, и каждый эксперт, вне зависимости от страны-производителя колеса, всегда сможет рассказать о совместимости, характеристиках и допустимых размерных отклонениях для данного изделия.

Маркировка на штампованных колёсных дисках

Ширина и радиальность диска

Главный параметр, на который обращают внимание все автолюбители, – это ширина и радиальность изделия, фиксируемые в виде цифрового и буквенного кода, например, 6J x 15, что означает следующие размерные показатели:

• Первая цифра – 6 – это ширина обода колеса в дюймах. Именно по этому параметру подбирается размерность покрышки. В соответствии с таблицей об отклонениях размеров резина может быть больше или меньше данного параметра, но не более чем на 10 мм.
• Буква J – показатель формы кромки обода колеса, в соответствии с которым определяется посадочная зона для резины, а также тип её кромок. Данная характеристика называется формой закраины и, за исключением J, может также быть JJ, JK, B, K и т. д., однако для современных легковых авто первый пример наиболее популярен.
• Строчная буква «х» – это единое обозначение дисков, а именно всех цельнолитых или штампованных изделий, то есть она характеризует их неразборность. Так, во многих случаях, когда невозможно произвести демонтаж покрышки из-за слишком массивного материала, особенно на грузовиках, то диск производится в разборном варианте. Если колесо состоит из нескольких частей, символ «х» заменяется на «-».
• Последний показатель, в случае примера – число «15», обозначает диаметр изделия в дюймах, либо его радиальность, которая должна быть идентична такому же показателю на шине. Многие автолюбители неверно называют эту величину радиусом, однако это совсем не так. Наиболее ходовые параметры радиальности диска – от 12 до 21 дюйма, этот размер принимается без учёта закраин диска.

Расшифровка размерности диска

Вылет колёсного диска

Следующий немаловажный показатель в той же строке с маркировкой изделия – это вылет колёсного диска – ЕТ, который обозначает расстояние в миллиметрах от точки крепления колеса к ступице до проекции привалочной плоскости. Этот показатель, как правило, имеет следующие особенности:

• Показывает положение колеса под колёсной аркой, то есть насколько оно утоплено под неё. Чем больше ЕТ, тем глубже диск сидит под автомобилем и наоборот – чем меньше ЕТ, тем сильнее он выглядывает за пределы кузова.
• Для спортивных автомобилей с высокими динамическими характеристиками или для полноразмерных внедорожников, преодолевающих труднодоступные участки трассы с большим количеством препятствий, очень важна устойчивость транспортного средства. Именно поэтому в таких случаях показатель ЕТ может быть отрицательным, и колесо значительно выступает из-под колёсных арок. Записывается эта величина как ЕТ-20, ЕТ-15 и т. д., где под знаком «-» подразумевается как раз отрицательный вылет, а число показывает это расстояние в миллиметрах.
• Автомобили среднего класса, городские кроссоверы или иные категории транспортных средств, способные развивать значительную скорость и предназначенные для комбинированной езды по плохим дорогам и в городе, нередко имеют так называемый нулевой вылет. Это означает, что колесо находится заподлицо с кузовом и одновременно обеспечивает автомобилю повышенную устойчивость и не пачкает боковые части автомобиля, а также не оказывает непроектную нагрузку на ступицу, полуось, суппорты и амортизаторы. Записывается это значение как ЕТ0.

Обозначение вылета диска

• Чаще всего на практике встречается, что автомобили – седаны, универсалы, вне зависимости от класса и производителя, имеют положительные вылеты, то есть размерность ЕТ составляет от 5 до 50 мм и больше на эксклюзивные марки авто. Как правило, для компактных седанов или универсалов, а также для «железных коней» бизнес класса, распространённых практически в каждом большом городе, данный показатель колеблется от ЕТ22 до ЕТ42.

Из предыдущих обозначений размерности колёс видно, что каждый параметр может иметь незначительное отклонение практически для всех марок авто. Это означает, что диск с размерностью 6,5J x 15 ET35 может быть заменён на диапазон параметров 6J – 7J x 15 ET 32 – 42, и, скорее всего, все эти размеры при условии правильного подбора шин подойдут под колёсные арки конкретного автомобиля.

Разболтовка диска на 4 шпильки

Показатели сверловки и разболтовки диска

Все перечисленные выше показатели в узких диапазонах могут быть заменены аналогами, так как отклонение в -2 см особо не влияет ни на скоростные качества транспортного средства, ни на непроектные нагрузки на посадочный узел, и автомобиль может эксплуатироваться с шириной колеса 6J даже если производитель советует 5,5J.

Так, в зависимости от класса автомобиля, производителя, модели, класса и прочих параметров, это отверстие может иметь абсолютно разный диаметр, и наиболее популярные из них приведены в таблице. В ней также имеются сведениями о разболтовке, которая обозначается как 4х98, 5х110 и т. д., где первая цифра означает количество шпилек на ступице, соответственно, 4, 5 шт., а вторая – длину в миллиметрах каждой из них.

Таким образом, показатели сверловки и разболтовки на наиболее популярные марки авто приведены ниже.

Все приведённые выше показатели складываются в единую маркировку изделия, которая может быть записана как 5,5J x 14 ET45 5×100 d58,1 или 7J x 17 ET22 5×114,3 d66,1, и каждый буквенный либо цифровой показатель здесь приведён в описании выше.

Таким образом, сложные и никому непонятные обозначения не расшифровываются без участия профессионалов, однако, как показывает практика, при наличии таблиц и обозначения каждого численно-буквенного кода данная процедура очень проста и под силу каждому автолюбителю. Кроме того, опытные водители, сменившие на своём веку уже не одно транспортное средство, знают все эти шифры наизусть, потому что типоразмеров для конкретной марки авто не так уж и много, как это может показаться на первый взгляд.

Отрицательный вылет

Прочие варианты маркировки колесных дисков и расшифровка их обозначений

Данный код имеет следующие смысловые характеристики, приведённые ниже:

• 6J нужно расшифровывать по аналогии с предыдущим примером – это ширина диска в дюймах и форма его борта для выбора резины.
• 15 – радиальность изделия, назначаемая в зависимости от технических характеристик транспортного средства и подходящая под габариты колёсных арок автомобиля. Выражается в дюймах как диаметр изделия без учёта верхних бортиков.
• Н2 – обозначение количества хампов, а именно величина означает наличие двух уплотнительных кольцевых прокладок, которые нужны для более плотного прилегания бескамерной покрышки.

Каждый водитель, собирающийся в ближайшее время менять колёсные диски на своём автомобиле, должен детально ознакомиться с полной маркировкой автомобильных дисков. После этого он открывает руководство по эксплуатации авто либо находит в интернете его технические характеристики, и он должен понимать, что у него есть выбор – поставить такое же, например, штатное колесо с идентичными параметрами либо изучить допустимый диапазон размеров и выбрать изделие среди них.

При этом неизменными останутся лишь показатели разболтовки и сверловки, а остальные характеристики могут незначительно поменяться. Так, например, обладатель кроссовера, у которого в базовой комплектации стояли диски с радиальностью 17 и резина с профилем 45 мм, как правило, не доволен своим «железным конём» при эго эксплуатации по мягкой грязи или снегу. Таким образом, выбирая радиальность 16 дюймов, он имеет возможность увеличить профиль до 55 мм, что будет гораздо эффективнее, потому что боковая поверхность покрышек будет также, как и плоская часть с протекторами, участвовать в работе колеса.

Диски с низкопрофильной резиной

Таким образом, перед установкой колёс на машину лучше всего проконсультироваться с профессиональным экспертом, который не только поможет правильно расшифровать все маркировки на дисках и резине, но и подобрать интересующие изделия в зависимости от типа авто, её статуса, а самое главное, места и способа его эксплуатации.

Данная процедура предлагается практически в каждом специализированном магазине, как правило, бесплатно. Часто у продавцов-консультантов имеется специальная компьютерная программа, в которую можно ввести исходные данные, и она покажет все варианты размерностей, подходящие для данной марки, и их наличие на складе.

Значение обозначения обода! Вся информация об этом.

Как мы все знаем, на рынке существует множество автомобильных дисков разных размеров. И на основе соответствующего обозначения обода вы можете определить, подходит ли обод к определенному типу автомобиля или нет. Однако, если вы хотите прикрепить к вашему автомобилю другие диски, кроме стандартных, вам обязательно следует более подробно ознакомиться с этикетками на ободах ( обозначений ). Потому что только на основе этих кодов можно увидеть, подходят ли новые диски для соответствующего автомобиля.Поскольку существует стандарт для колесных дисков, вы обязательно должны убедиться, что соблюдаются все юридически обязательные значения. В принципе, это то же самое, что и с обозначениями шин. Каждая напечатанная цифра и буква что-то значат.

Что говорят названия!

В настоящее время существует бесчисленное множество различных типов, форм и дизайнов ободов. Чтобы их можно было отличить друг от друга, каждая модель имеет четко определенное название. Правильное обозначение обода обычно состоит из цифр и букв и обычно находится рядом с отверстием ступицы колеса или на одной из спиц ( в основном на задней ), чтобы найти.Поскольку автомобили могут использоваться только с точно предписанными размерами обода, вам следует придерживаться моделей, предложенных производителем при выборе обода, или использовать точные данные транспортного средства для определения подходящего типа обода от соответствующих сторонних поставщиков. Внимание: Информацию о грузоподъемности обычно можно найти только в прилагаемых документах. То же касается и веса обода. Эта информация НЕ указана на колесных дисках.

Типичное обозначение обода выглядит так: 11,5 J x 22 h3 ET 10 LK 5 × 112

Но что в деталях означают цифры и буквы?

• 8,5 : Это число обозначает точную ширину (ширину обода) обода и измеряется в дюймах.Так вот 29,21 сантиметра!
• J : Эта буква описывает характер фланца обода, при этом J является наиболее распространенным вариантом для автомобилей. Другие обозначения будут H, P, K и JK.
• X : Это письмо содержит информацию о структуре обода. В данном случае это будет цельный обод Drop.
• 22 : Это число обозначает диаметр обода и также указывается в дюймах. Так вот 55,88 сантиметра.
• h3 : Эта комбинация цифр и букв дает информацию о конструкции основания обода.В деталях, h3 обозначает двугорбую конструкцию. Другие имена будут, например, H, FH, Fh3, CH, Eh3 или Eh3 +.
• И 10 : Этот знак обозначает смещение обода и измеряется в миллиметрах.
• LK 5 × 112 : Это обозначение описывает диаметр и точную природу перфорированного обода. Обозначение означает ровно 5 отверстий под колесные болты и диаметр обода 112 мм.

Можно ли прикрепить к автомобилю колеса с другим обозначением обода, несмотря на действующий стандарт?

По закону маркировка на ободе колес всегда должна точно соответствовать спецификациям производителя транспортного средства.Все диски, одобренные для данного автомобиля, можно найти в инструкции по эксплуатации или удалить документы CoC. Если значения не совпадают, специалист должен проверить, можно / можно или нужно ли устанавливать новые колеса. Приемка модификации должна быть проведена для обеспечения безопасности движения. В принципе, колеса, у которых отверстия ступицы колеса, диаметр окружности болта или количество отверстий под винты не соответствуют автомобилю, в любом случае не могут быть установлены, если вы не используете специальные переходные пластины для компенсации отклонений. Вводить такую ​​комбинацию можно, но без работы с телом это можно делать очень редко.Не менее важным фактором является зачет. Неправильное смещение может оказать значительное негативное влияние на ширину колеи и геометрию рулевого управления транспортного средства. Кроме того, обода с неправильным смещением могут задеть различные дополнительные детали шасси или выступить за пределы кузова.

Необходимо выбрать правильные шины

И, конечно же, вы должны также обратить внимание на то, какие шины можно установить на ободья. Размеры шины с точки зрения ширины, поперечного сечения и диаметра должны соответствовать желаемому ободу, а информация на шине должна также совпадать с информацией на транспортном средстве в отношении индекса скорости или нагрузки.Если, например, поперечное сечение не подходит, спидометр показывает неправильную скорость и, возможно, придется с трудом перенастроить. В конце … Обозначение обода представляет собой буквенно-цифровую комбинацию, которая предоставляет информацию о наиболее важных характеристиках обода и должна быть соблюдена.

На сайте tuningblog.eu есть много других статей на тему авто и тюнинга на складе.Вы хотите их всех увидеть? Просто нажмите ЗДЕСЬ и осмотритесь. Но также планируемые изменения в законодательстве, нарушения в дорожном движении, действующие правила в области STVO или по предмету проверки мы хотели бы регулярно информировать вас. Все, что можно найти в категории « Тестовые сайты, законы, правонарушения, информация». После отрывка из последней информации:

«Tuningblog.eu» — мы держим вас в курсе вопросов тюнинга и стайлинга автомобилей в нашем тюнинговом журнале и представляем вам последние тюнингованные автомобили со всего мира. мир каждый день. Лучше всего подписаться на нашу ленту, и мы будем автоматически информированы, как только появится что-то новое об этом посте, и, конечно же, обо всех других публикациях.

Возможно, вас также заинтересует… по tuningblog.eu

: диски, номиналы, обозначения, выкройки

Современные автомобили едут быстрее и дальше, чем когда-либо прежде. Некоторые из встречающихся дорожных условий далеки от оптимальных. В результате шина и колесо в сборе подвергаются огромной нагрузке.Следовательно, необходимо надлежащее обслуживание, поскольку они являются единственным связующим звеном между дорогой и транспортным средством.

ДИСКИ

Ободья изготавливаются либо из штампованных стальных дисков, сваренных вместе, либо из литых (или кованых) алюминиевых (или магниевых) ободов. Алюминиевые диски легче стальных, но не такие прочные.

Строительство:

Ободья крепятся к ступице болтами с помощью конических монтажных отверстий, предназначенных для установки конических монтажных гаек или болтов, расположенных рядом с центральным отверстием ступицы.В ободе есть отверстие для стержня клапана шины и центр падения. Центральная часть обода используется для облегчения снятия и установки шины.

Вылет колеса — это расстояние по вертикали между средней линией обода и монтажной поверхностью обода. Смещение может быть положительным или отрицательным.

• Положительное смещение: осевая линия обода находится за пределами установочной поверхности.
• Отрицательное смещение: осевая линия обода находится за пределами установочной поверхности.

Большинство ободов имеют «предохранительные выступы».Если шина «лопается», эти выступы не позволяют шине переместиться в центр падения колеса и соскользнуть с обода. Размер обода обозначается шириной обода и диаметром обода. Ширина обода определяется путем измерения поперек обода между фланцами. Диаметр обода измеряется по посадочным местам борта от верха до низа обода

ШИНЫ:

Шины выдерживают вес автомобиля, поглощают часть ударов дороги и сцепляются с поверхностью дороги, обеспечивая тягу для ускорения, движения, торможения и бокового толчка при поворотах или поворотах автомобиля.

Типы:

Есть два типа пневматических шин: шины с камерами и бескамерные шины.

Бескамерные шины имеют шток клапана и сердечник в ободе, позволяющий воздуху входить или выходить. Клапан имеет центральный сердечник, подпружиненный, чтобы воздух проходил только внутрь, если штифт не нажат. Если сердечник неисправен, его можно открутить и заменить.

Строительство:

• Шины с диагональным слоем состоят из слоев ткани, которые проходят попеременно под противоположными углами, образуя крестообразную конструкцию, плюс два или более ремня, идущих по окружности шины.
• Шины с радиальным слоем имеют корды (слои), которые проходят от борта к бортам под углом 90 градусов, «радиально» к центральной линии протектора шины.

Компоненты:

• Борт: из стальной проволоки для крепления шины к ободу.
• Боковина: выдерживает нагрузку, изготовлена ​​из ремней и резины, которые для гибкости тоньше протектора.
• Протектор: соприкасается с дорогой для обеспечения сцепления. Канавки отводят воду, а ребра обеспечивают сцепление.

Радиальные ремни ограничивают движение протектора при контакте с дорогой, тем самым увеличивая срок службы протектора и улучшая сцепление с дорогой. Радиальные шины также обеспечивают большую экономию топлива, повышенное сопротивление скольжению и более эффективное торможение.

Большинство производителей предлагают всесезонные или всепогодные шины. Эти шины предназначены для работы в любых дорожных условиях, но не на всех дорожных покрытиях. Идеальная шина — это та, которая хорошо держит дорогу, обеспечивает уверенную управляемость, торможение и амортизирует дорожные удары.

Рисунки протектора:

• Направленный: рисунки резьбы имеют стрелку на шине, указывающую направление вращения.
• Ненаправленный: рисунки резьбы могут вращаться в любом направлении.

Дизайн протектора определяет расход топлива, управляемость, плавность хода, а также уровень дорожного шума и тягу.

Характеристики и обозначения шин:

Шины классифицируются по ширине поперечного сечения, профилю (соотношению сторон), диаметру и грузоподъемности.Профиль шины — это отношение высоты поперечного сечения (от протектора до борта) по сравнению с шириной поперечного сечения (от боковины до боковины). Профили варьируются от 50 до 80 — чем меньше число, тем шире шина. На боковине шины указаны значения максимальной нагрузки, слои протектора и слои боковины.

Пример:

пол. 195 / 75 R 14 м / с

P: Тип шины (P = легковой автомобиль)

195: Ширина профиля в миллиметрах

75: Отношение высоты к ширине

R: Радиальная конструкция

14: Диаметр обода в дюймах

M / S: Обозначения для грязи или снега

Давление в шине: Максимальное давление в шине можно найти на боковой стенке шины, однако правильное давление в шине обычно указано в руководстве пользователя или на дверной стойке водителя.Правильно накачанная шина обеспечивает максимальный срок службы, комфорт при вождении, стабильность управления и экономию топлива в нормальных условиях вождения. Слишком низкое давление воздуха может привести к визгу шин, жесткому рулевому управлению, чрезмерному нагреву шин, ненормальному износу шин и повышенному расходу топлива. Чрезмерно накачанная шина вызывает жесткую езду, разрыв шины и быстрый износ ее центра.

Вращение шин: Для выравнивания износа шин большинство производителей автомобилей и шин рекомендуют менять шины каждые 15 000 км.Направленные шины должны иметь правильное направление вращения, указанное на шине. Полноразмерные запчасти следует вращать вместе с другими шинами.

Износ протектора:

Протектор также снижает сцепление с дорогой и ухудшает ощущение дороги. Большинство современных шин имеют встроенные индикаторы износа протектора, показывающие, когда они нуждаются в замене. Эти индикаторы представляют собой полосы в канавке шины, которые немного выше (3/32 дюйма), чем дно канавки шины. Если индикаторы появляются в двух или более соседних канавках в трех местах вокруг шины, рекомендуется заменить шину.

Износ протектора можно измерить с помощью измерителя износа протектора, который измеряет нижнюю часть канавки шины с верхней частью протектора. Не реже одного раза в месяц внимательно осматривайте шины на предмет неравномерного износа. Неравномерный износ может быть вызван неправильным давлением в шинах, перекосом, неправильной балансировкой или изношенной подвеской. Если не исправить, произойдет дальнейшее повреждение шин.

Биение колеса:

• Боковое биение: из стороны в сторону (биение из стороны в сторону).
• Радиальное биение: Шина смещена от центра (скачкообразно поднимается и опускается).

Биение можно проверить с помощью индикатора часового типа. Чтобы проверить биение колеса, убедитесь, что шина накачана должным образом и что ступичный подшипник отрегулирован в соответствии со спецификациями.

Если общее радиальное или поперечное биение шины превышает указанные пределы, проверьте биение колеса, чтобы определить, неисправно ли колесо или шина.

Запасная шина:

• Полный размер — сохранение управляемости и скорости
• Компактность — уменьшенный вес и экономия места для хранения

Помогите нам исправить его улыбку своими старыми эссе, это займет секунды!

-Мы ищем предыдущие эссе, лабораторные работы и задания, которые вы выполнили!

Профили колес / ободов легковых автомобилей

Герметичность — очень важная особенность при установке бескамерных шин на колеса. Правильное соприкосновение обода с шиной обеспечивает герметизацию воздуха внутри бескамерной шины.

Герметичность и точное прилегание шины к ободу обеспечивают неровности и углубления в том месте, где шина сидит на ободе.Они выполняют важные функции, и мы назовем их ободами :

• В зависимости от формы обода для легковых автомобилей существует несколько вариантов обычно используемых обода Drop Center Rim
• В зависимости от формы фланцев обода существует несколько Контуры фланцев обода или профили бортов
• В соответствии с формой неровностей существует несколько типов Контуры безопасности (неровности)

Обод с центром падения — Обод у основания скважины

Большинство легковых автомобилей и легких грузовиков имеют конструкцию с центром опускания.Внутренняя часть обода с центром падения ниже, чем внешние кромки, что позволяет прижать борт шины к выемке на одной стороне, в то время как противоположная сторона может опираться на фланец обода. Расстояние между посадочными местами бортов облегчает монтаж и демонтаж шин.

Накачанная пневматическая шина садится на обод за счет сужения седла борта к фланцу. Оба бортовых сиденья обода легковых автомобилей сужены под углом 5 °.

Существует несколько разновидностей обода с центром падения, например, обода с широким центром падения и ободом с широким центром падения и выступом.

имеет увеличенную ширину обода, более плоский канал и меньшую высоту фланца. Конструкция с широким падением в основном используется на легковых автомобилях и особенно на ободах для низкопрофильных шин.

Контур обода или профиль борта

Обозначение колеса / обода содержит несколько букв, обозначающих форму фланцев обода, в которых шина сидит на ободе. Контур обода (профиль борта) определяет форму фланца обода. Например, буква J означает, что фланец обода имеет J-образную форму.Каждая шина предназначена для установки на определенный тип колеса, требуется правильная буква контура обода. Неправильный счет обода может привести к соскальзыванию шины с обода.

Существует несколько типов контура обода, обозначаемых буквами J, JJ, K, JK, B, P и D. J — наиболее распространенная форма фланца обода легковых автомобилей. Буква B появляется на самых маленьких колесах, прежде всего, для старых моделей автомобилей, с диаметром 12 ″ и 13 ″ и шириной обода до 5,0 ″. Контур обода J имеет фланец обода высотой 17,5 мм, а B — только 14 мм.Обозначение JJ чаще всего встречается на автомобилях 4х4 и внедорожниках.

Обод безопасности Contorus

Обод с широким центром падения может иметь приподнятую часть седла борта обода, предохранительный контур, называемый выступом, по крайней мере, в зоне посадки внешнего борта. Горбинка обеспечивает лучшую посадку шины на обод, предотвращает соскальзывание борта при движении автомобиля на высокой скорости и препятствует выходу воздуха при прохождении поворота при пониженном давлении в шинах.

Использование этих дисков очень важно для безопасности дорожного движения.Поэтому установка колесных дисков с защитным контуром на легковых автомобилях является обязательной во многих странах.

Статьи по теме:

Информация о размерах | Yokohama Tire

Информация о размерах, нанесенная на боковину шины, дает значительное количество деталей о шине. Как только вы узнаете, как декодировать данные, вы сможете лучше понять предназначение шины, ее размеры, грузоподъемность, скорость и многое другое.

Обозначение типа или размера услуги

Шины для легковых автомобилей, разработанные на основе стандарта Ассоциации шин и ободьев (TRA), начинаются с буквы P и известны как шины P-метрического размера. .

Легковые шины, разработанные на основе стандарта Европейской технической организации по шинам и ободьям (ETRTO), начинаются без букв. Эти размеры известны как жесткие или евро-метрические шины. Еврометрические размеры эквивалентны P-метрическим размерам, но обычно незначительно отличаются по грузоподъемности.

Шины для легких грузовиков, разработанные на основе стандарта TRA, часто начинаются с двух букв: LT. LT означает, что шина представляет собой легкий грузовик метрического размера, который был разработан для использования на пикапах, которые имеют более высокую грузоподъемность и возможности буксировки, чем легковые автомобили.

Примером этого типа соглашения о калибровке является LT215 / 75R15 .

В старых соглашениях о размерах обозначение LT может стоять в конце размера шины.Эти размеры известны как размер плавучих легких грузовиков. Примером такого соглашения о размерах является 35×12.50R17LT.

Размер шины, начинающийся с буквы T, означает, что шина является временной или мини-запасной. Этот тип шин предназначен для временного использования только до тех пор, пока спущенную шину можно будет отремонтировать или заменить.
