Электронные системы управления рядными ТНВД

28.11.2014 / 25.04.2018   •   77122 / 35446

Рядный ТНВД с электронным управлением. Общий вид рядного ТНВД с электронным управлением: 1 – гильза; 2 – втулка управления; 3 – рейка подачи топлива; 4 –плунжер; 5 – кулачковый вал; 6 – электромагнитный клапан начала подачи топлива; 7 – вал управления регулирующей втулкой; 8 – электромагнитный регулятор количества топлива; 9 – индуктивный датчик положения рейки; 10 – вилочное соединение; 11 – диск; 12 – топливоподкачивающий насос.

Как и в обычном рядном ТНВД, оснащенном механическим регулятором, количество впрыскиваемого топлива является функцией положения управляющей рейки подачи топлива 3 и частоты вращения вала привода ТНВД. Управление рейкой осуществляется с помощью специального электромагнитного регулятора количества топлива 8, присоединенного непосредственно к ТНВД. Электромагнитный регулятор состоит из катушки и сердечника, воздействующего на рейку ТНВД.

Положение рейки насоса определяется индуктивным датчиком положения рейки 9, закрепленным на ней. В катушку электромагнитного регулятора, в зависимости от сигналов входных датчиков температуры двигателя, частоты вращения вала насоса, положения педали управления рейкой и др. от блока управления поступает ток возбуждения различной величины. При этом сердечник регулятора, втягиваясь под воздействием магнитного поля, воздействует на рейку насоса преодолевая усилие пружины, изменяя количество впрыскиваемого топлива.

С увеличением силы тока поступаемого от блока управления, сердечник, втягиваясь на большую величину и воздействуя на рейку, увеличивает подачу топлива. При отключении соленоида пружина прижимает рейку в положение остановки двигателя и прекращает подачу топлива.

На кулачковом валу ТНВД устанавливается зубчатое колесо, которое при вращении подает импульсы на индуктивный измерительный преоб­разователь. Электронный блок управления использует импульсные ин­тервалы для вычисления частоты вра­щения коленчатого вала двигателя.

Датчик положения рейки подает сигналы для различных устройств на двигателе и автомобиле:

  • сигнал о моменте переключения передач для гидравлической коробки передач; сигнал для подачи максимальной порции топлива скоординированной с давлением наддува для соблюдения норм на дымность отработавших газов;
  • сигнал о нагрузке, как указание момента переключения для переключения передач в механической коробке передач;
  • сигнал для измерения расхода топлива;
  • сигнал для запуска рецеркуляции отработавших газов;
  • сигнал диагностики и др.

      Датчик положения рейки 1 – контрольная катушка; 2 – сердечник; 3 – короткозамкнутое подвижный контур; 4 – рейка; 5 – лыска; 6 – возвратная пружина; 7 – измерительная катушка; 8 – магнитопровод; 9 – неподвижный контур

      Датчик состоит из пластинчатого стального сердечника 2 с двумя наружными открытыми концами. На одном конце закреплена измерительная катушка 7, которая запитывается переменным током 10 кГц, на другом конце контрольная катушка 1. Короткозамкнутый подвижный контур 3, предназначенный для регистрации хода рейки крепится к ней. Датчик хода рейки соединен с блоком управления.

      Принцип работы датчика состоит в том, что короткозамкнутый неподвижный контур 9, окружающее конец сердечника, экранирует переменное магнитное поле (индукцию), вырабатываемое контрольной катушкой 1. Распространение магнитного поля ограничивается пространством между катушкой и короткозамкнутым кольцом. Учитывая то, что короткозамкнутое подвижное кольцо перемещается вместе с рейкой и изменяет своё положение относительно измерительной катушки, магнитное поле воздействующее на измерительную обмотку изменяется. Реагирующая цепь преобразует отношение индукции измерительной катушки 7 к индукции контрольной катушки 1 в отношении напряжений, которые пропорциональны ходу рейки. Величина измеряемого напряжения постоянно сравнивается с напряжением контрольной катушки. Датчик информирует о текущем положении рейки с точностью 0,2 мм.

      Электронный блок управления сравнивает частоту вращения и другие параметры работы двигателя с целью определения оптимального ко­личества подаваемого топлива (выра­жаемого как функция положения рей­ки). С помощью электронного контрол­лера сравнивается положение рейки насоса с конкретной точкой для опре­деления значения тока возбуждения соленоида, который сжимает возврат­ную пружину. Когда отклонения опре­деляются, регулируется ток возбужде­ния, обеспечивая смещение рейки насо­са к более точному положению.

      Подача топлива к форсункам принципиально не отличается от механических ТНВД. Однако в насосах с электронным управлением отсутствует муфта опережения впрыска и в них угол опережения впрыска управляется по сигналам, подаваемым от блока управления в электромагнитный клапан начала подачи топлива. В зависимости от величины силы тока поступающего в катушку электромагнитного клапана начала подачи топлива 6 (рис.), его сердечник, преодолевая сопротивление пружины, втягивается в катушку на определенную величину, поворачивая при этом вал управления 7 регулирующей втулкой. В свою очередь вал управления связан с втулкой управления. При повороте вала управляющая втулка может приподниматься или опускаться. При обесточивании электромагнитного клапана вал под воздействием пружины переводит втулки в верхнее положение (поздний впрыск).

      Начало подачи может регулироваться при изменении положения втулок в пределах до 40° поворота коленчатого вала. Принцип работы прецизионных деталей гильзы, плунжера и управляющей втулки показан на рисунке.

      Принцип работы плунжерной пары с управляющей втулкой. a – НМТ плунжера; b – начало подачи топлива; c – завершение подачи топлива; d – ВМТ плунжера; h2 – предварительный ход; h3 – полезный ход; h4 – холостой ход; 1 – нагнетательный клапан; 2 – полость высокого давления; 3 – втулка плунжера; 4 – управляющая втулка; 5 – винтовая канавка плунжера; 6 – распределительное отверстие в плунжере; 7 – плунжер; 8 – пружина плунжера; 9 – роликовый толкатель; 10 – кулачок; 11 – разгрузочное отверстие; 12 – камера низкого давления.

      Плунжер кроме обычной спиральной канавки изменяющей подаваемую порцию топлива к форсункам имеет распределительное отверстие 6, которое может быть закрыто или открыто управляющей втулкой 4.

      При движении плунжера вниз топливо поступает в надплунжерное пространство.

      При движении плунжера 7 вверх, до тех пор, пока распределительное отверстие 6 находится в полости всасывания камеры низкого давления 12, давление в полости нагнетания 2 выравнивается с давлением во всасывающей полости через центральный канал.

      Как только распределительное отверстие 6 плунжера перекрывается кромкой управляющей втулки 4 полость всасывания и полость высокого давления разобщаются (рис b) и давление в полости нагнетания начинает расти. После того как под воздействием высокого давления открывается нагнетательный клапан 1, давление в трубопроводе высокого давления растет до величины открытия иглы форсунки (начало впрыска).

      Впрыск продолжается при движении плунжера вверх пока кромка спиральной канавки 5 не достигнет разгрузочного отверстия 11 (рис. с) в управляющей втулке 4. После этого давление в полостях выравнивается, и нагнетательный клапан 1 под воздействием пружины и давления топлива закрывается.

      Регулирование начала впрыска топлива зависит от частоты вращения коленчатого вала, нагрузки на двигатель и его температуры. Начало впрыска топлива зависит от положения управляющей втулки, размещенной в кольцевой выточке гильзы. Изменение начала впрыска происходит одновременно во всех секциях насоса за счет поднятия или опускания управляющих втулок. Начало впрыска топлива зависит от положения управляющей втулки, так как нагнетание может произойти только после перекрытия распределительного отверстия плунжера 6, в противном случае топливо через вертикальный канал и отверстие 6 будет вытесняться полость 12 и давление в надплунжерном пространстве возрастать не будет. В момент перекрытия отверстия 6 полость в надплунжерным пространством становится герметичной и давление топлива начинает резко возрастать, открывая при этом нагнетательный клапан. Если втулка находится относительно отверстия плунжера 6 выше, впрыск начинается позже, так как позже будет перекрываться окно плунжера. При более низком положении втулки относительно окна плунжера перекрытие окна плунжера будет более ранним и впрыск начинается раньше.

      Ход втулки составляет около 5,5 мм при изменении угла опережения впрыска топлива 12° по углу поворота коленчатого вала.

      Регулирование количества подаваемого топлива осуществляется как и у обычных механических ТНВД поворотом плунжера 7, на котором распределительное отверстие 6 соединено с винтовой канавкой 5 плунжера. Если плунжер повернут на небольшой угол, количество подаваемого топлива будет малым, так как спиральная канавка очень быстро после закрытия распределительного отверстие в плунжере 6 управляющей втулкой достигает разгрузочного отверстия 11 втулки. При большем повороте плунжера подача топлива соответственно увеличивается.

      Прекращение подачи топлива осуществляется при останове двигателя. При этом плунжер устанавливается в такое положение, при котором в любой позиции между мертвыми точками полости всасывания и нагнетания соединены через центральное отверстие плунжера.

      Основные неисправности рядных электронных ТНВД и их причины.

      • Большинство неисправностей электронных рядных ТНВД, аналогичны механическим рядным ТНВД. Отличительными особенностями являются неисправности электронной части насоса.
      • Двигатель не запускается. Повреждена обмотка электромагнитного регулятора количества топлива; неисправность блока управления; остальные неисправности характерные как и для механических рядных ТНВД.
      • Блок управления двигателя включает программу аварийной работы, двигатель не развивает полной мощности. Замыкание обмоток катушек индуктивного датчика положения рейки или индуктивного датчика частоты вращения кулачкового вала ТНВД.
      • Неправильное измерение частоты вращения. Биение зубчатого колеса импульсов более 0,03 мм.

      00:4922.05.2013

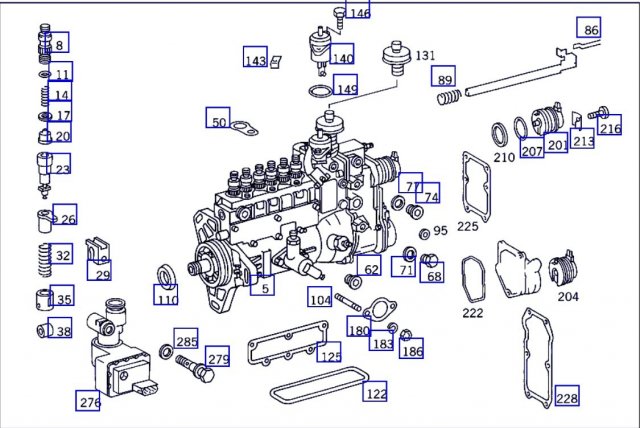

      Проверка механизма опережения на ТНВД H типа с дополнительной втулкой

      Для определения работоспособности электромагнита опережения, регулировки втулок опережения, рекомендую выкрутить с регулятора заглушку, вставить внутрь отвёртку, упёршись в сам сердечник электромагнита и прогазовывать, наблюдая за перемещением вниз электромагнита. Чем раньше зажигание, тем ниже перемещается электромагнит. Можно также вручную делать зажигание раньше, имея достаточный опыт в работе дизельных двигателей.

        Рекомендуем посетить раздел:

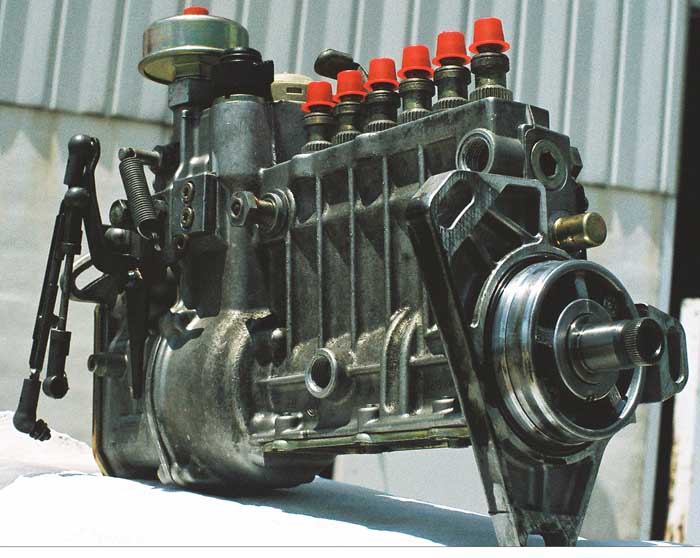

        OM603 — двигатель Мерседес ОМ 603 3.0 — 3.5 литра

        Технические характеристики 3.0 — 3.5 литровых дизельных двигателей Мерседес серии ОМ603, надежность, ресурс, отзывы, проблемы и расход топлива.

        6-цилиндровые двигатели Мерседес ОМ603 на 3.0 и 3.5 литра выпускались с 1984 по 1997 годы и устанавливались на ряд популярных моделей немецкого концерна, типа W124, W126 и W140. Предлагались три модификации этого дизельного мотора, атмосферная и две с турбонаддувом.

        В линейку R6 также входят дизели: OM606, OM613, OM648 и OM656.

        Содержание:

        • Характеристики
        • org/ListItem»>Расход
        • Применение
        • Поломки

        Технические характеристики моторов серии Mercedes OM603

        Модификация: OM 603 D 30 или 300D

        Точный объем2996 см³
        Система питанияфоркамера
        Мощность двс109 — 113 л.с.
        Крутящий момент185 — 191 Нм
        Блок цилиндровчугунный R6
        Головка блокаалюминиевая 12v
        Диаметр цилиндра87 мм
        Ход поршня84 мм
        Степень сжатия22
        Особенности двснет
        Гидрокомпенсаторыда
        Привод ГРМцепной
        Фазорегуляторнет
        Турбонаддувнет
        Какое масло лить7. 5 литра 5W-40
        Тип топливадизель
        Экологический классЕВРО 1
        Примерный ресурс450 000 км


        Модификация: OM 603 D 30 A или 300TD

        Точный объем2996 см³
        Система питанияфоркамера
        Мощность двс143 — 150 л.с.
        Крутящий момент267 — 273 Нм
        Блок цилиндровчугунный R6
        Головка блокаалюминиевая 12v
        Диаметр цилиндра87 мм
        Ход поршня84 мм
        Степень сжатия22
        Особенности двснет
        Гидрокомпенсаторыда
        Привод ГРМцепь
        Фазорегуляторнет
        ТурбонаддувKKK K24
        Какое масло лить7.5 литра 5W-40
        Тип топливадизель
        Экологический классЕВРО 1
        Примерный ресурс400 000 км


        Модификация: OM 603 D 35 A или 350SD

        Точный объем3449 см³
        Система питанияфоркамера
        Мощность двс136 — 150 л. с.
        Крутящий момент305 — 310 Нм
        Блок цилиндровчугунный R6
        Головка блокаалюминиевая 12v
        Диаметр цилиндра92.4 мм
        Ход поршня89 мм
        Степень сжатия22
        Особенности двснет
        Гидрокомпенсаторыда
        Привод ГРМцепной
        Фазорегуляторнет
        ТурбонаддувKKK K24
        Какое масло лить7.5 литра 5W-40
        Тип топливадизель
        Экологический классЕВРО 1
        Примерный ресурс400 000 км



        Расход топлива двс Мерседес ОМ 603

        На примере Mercedes E 300 TD 1994 года с автоматической коробкой передач:

        Город9.3 литра
        Трасса6.2 литра
        Смешанный7. 9 литра

        На какие автомобили ставили двигатель ОМ603 3.0 — 3.5 l

        Mercedes
        E-Class W1241984 — 1995
        G-Class W4631990 — 1997
        S-Class W1261985 — 1991
        S-Class W1401992 — 1996

        Недостатки, поломки и проблемы ОМ603

        Этот дизельный агрегат очень вибронагружен, что сказывается на ресурсе его подушек

        Цепь ГРМ ходит не более 250 000 км, а при ее обрыве придется менять головку блока

        От дешевого или старого антифриза или вообще воды часто пробивает прокладку ГБЦ

        Гидрокомпенсаторы боятся некачественного масла и могут застучать еще до 80 000 км

        Остальные проблемы мотора обычно связаны с вакуумной системой управления ТНВД
