Определение процесса расширения в 4х тактном двигателе: Рабочие циклы четырехтактных двигателей | Двигатель автомобиля

Содержание

Рабочие циклы четырехтактных двигателей | Двигатель автомобиля

Рабочий цикл карбюраторного четырехтактного двигателя

Рассмотрим подробно каждый такт цикла.

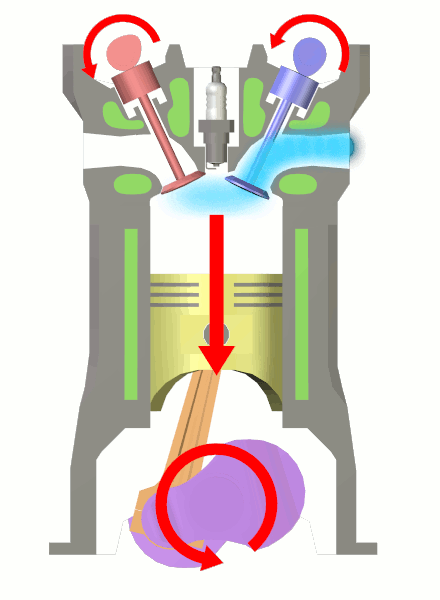

Такт впуска

Поршень 4 движется от в.м.т. к н.м.т. Над ним в полости цилиндра 1 создается разрежение. Впускной клапан 6 при этом открыт, цилиндр через впускную трубу 7 и карбюратор 8 сообщается с атмосферой. Под влиянием разности давлений воздух устремляется в цилиндр. Проходя через карбюратор, воздух распыливает топливо и, смешиваясь с ним, образует горючую смесь, которая поступает в цилиндр. Заполнение цилиндра 1 горючей смесью продолжается до прихода поршня в н.м.т. К этому времени впускной клапан закрывается.

Такт сжатия

При дальнейшем повороте коленчатого вала 10 поршень движется от н.м.т. к в.м.т. В это время впускной 6 и выпускной 3 клапаны закрыты, поэтому поршень сжимает находящуюся в цилиндре рабочую смесь. В такте сжатия составные части рабочей смеси хорошо перемешиваются и нагреваются. В конце такта сжатия между электродами свечи 5 возникает электрическая искра, от которой рабочая смесь воспламеняется. В процессе сгорания топлива выделяется большое количество теплоты, давление и температура газов повышаются.

Такт расширения

Оба клапана закрыты. Под давлением расширяющихся газов поршень движется от в.м.т. к н.м.т. (рисунок в) и при помощи шатуна 9 вращает коленчатый вал 10, совершая полезную работу.

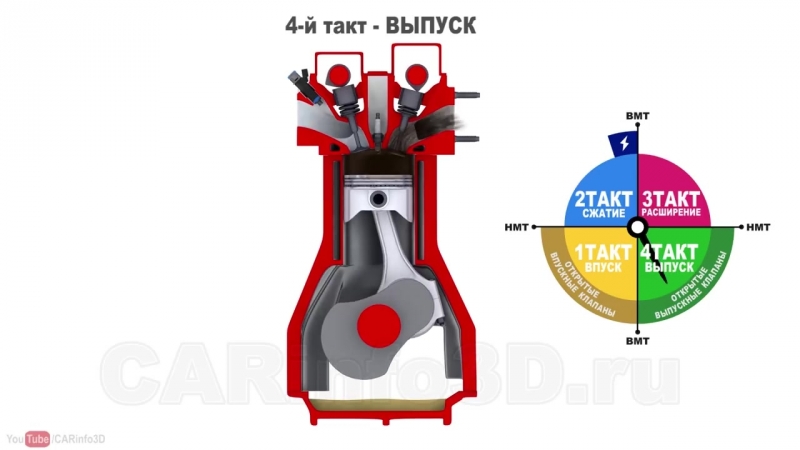

Такт выпуска

Когда поршень подходит к н.м.т., открывается выпускной клапан 3 и отработавшие газы под действием избыточного давления начинают выходить из цилиндра в атмосферу через выпускную трубу 2. Далее поршень движется от н.м.т. к в.м.т. (рисунок г) и выталкивает из цилиндра отработавшие газы.

Далее рабочий цикл повторяется.

Рисунок. Рабочий цикл одноцилиндрового четырехтактного карбюраторного двигателя:
а — такт впуска; б — такт сжатия; в — такт расширения; г — такт выпуска; 1 — цилиндр, 2 — выпускная труба; 3 — выпускной клапан; 4 — поршень; 5 — искровая зажигательная свеча; 6 — впускной клапан; 7 — впускная труба; 8 — карбюратор; 9 — шатун; 10 — коленчатый вал.

Рабочий цикл четырехтактного дизеля

В отличие от карбюраторного двигателя в цилиндр дизеля воздух и топливо вводятся раздельно.

Такт впуска

Поршень движется от в.м.т. к н.м.т. (рисунок а), впускной клапан открыт, в цилиндр поступает воздух.

Такт сжатия

Оба клапана закрыты. Поршень движется от н.м.т. к в.м.т. (рисунок б) и сжимает воздух. Вследствие большой степени сжатия (порядка 14…18) температура воздуха становится выше температуры самовоспламенения топлива.

Рисунок. Рабочий цикл одноцилиндрового четырехтактного дизеля: а — такт впуска; б — такт сжатия; в — такт расширения; г — такт выпуска

В конце такта сжатия при положении поршня, близком к в.м.т., в цилиндр через форсунку начинает впрыскиваться жидкое топливо. Устройство форсунки обеспечивает тонкое распыливание топлива в сжатом воздухе.

Топливо, впрыснутое в цилиндр, смешивается с нагретым воздухом и оставшимися газами, образуется рабочая смесь.

Большая часть топлива воспламеняется и сгорает, давление и температура газов повышаются.

Такт расширения

Оба клапана закрыты. Поршень движется от в.м.т. к н.м.т. (рисунок в). В начале такта расширения сгорает остальная часть топлива.

Такт выпуска

Выпускной клапан открывается. Поршень движется от н.м.т. к в.м.т. (рисунок г) и через открытый клапан выталкивает отработавшие газы в атмосферу.

Далее рабочий цикл повторяется.

У описанных двигателей в течение рабочего цикла только в такте расширения поршень перемещается под давлением газов и посредством шатуна приводит коленчатый вал во вращательное движение. При выполнении остальных тактов — выпуске, впуске и сжатии — нужно перемещать поршень, вращая коленчатый вал. Эти такты являются подготовительными и осуществляются за счет кинетической энергии, накопленной маховиком в такте расширения. Маховик, обладающий значительной массой, крепят на конце коленчатого вала.

Дизель по сравнению с карбюраторным двигателем имеет следующие основные преимущества:

  • на единицу произведенной работы расходуется в среднем на 20…25 % (по массе) меньше топлива
  • работа на более дешевом топливе, которое менее пожароопасно

Недостатки дизеля:

  • более высокое давление газов в цилиндре требует повышенной прочности деталей, а это приводит к увеличению размеров и массы дизеля
  • пуск его затруднен, особенно в зимнее время

Хорошие экономические показатели дизелей обусловили их широкое применение в качестве двигателей для тракторов, грузовых и легковых автомобилей.

Рабочий цикл четырехтактного и двухтактного двигателей: описание и принцип работы

Процессы, протекающие в цилиндрах двигателя при его работе, повторяются циклично. Одним таким рабочим циклом считается совокупность тактов (впуск топливовоздушной смеси, сжатие, воспламенение и расширение газов, а также выпуск продуктов сгорания), обеспечивающая переход тепловой энергии, выделяемой при воспламенении одной порции смеси, непосредственно в работу. О том, что представляют собой рабочие циклы поршневых двигателей внутреннего сгорания, пойдет речь далее.

Что такое мертвые точки и такты ДВС

Количество этапов, входящих в один рабочий цикл ДВС (двигателя внутреннего сгорания), принято считать исходя из числа ходов поршня в цилиндре. Такие этапы получили название такты двигателя. Непосредственно ход поршня определяется его перемещением из одной крайней точки в другую. Они получили наименование мертвые, поскольку если в такой точке произойдет остановка поршня, он не сможет начать движение без внешнего воздействия.

Простыми словами мертвые точки – это позиции, при которых движение в текущем направлении поршня прекращается и он начинает обратный ход.

Мертвые точки и ход поршня ДВС

Существуют две мертвые точки:

  • Нижняя (НМТ) – положение, при котором расстояние между поршнем и осью вращения коленвала минимально.
  • Верхняя (ВМТ) – положение, при котором цилиндр находится на максимальном удалении от оси вращения коленвала двигателя.

В англоязычной документации ВМТ обозначается как TDC (Top Dead Centre), А НМТ – BDC (Bottom Dead Centre).

Существуют двигатели, рабочий цикл которых может состоять из двух, а также из четырех тактов. Исходя из этого их разделяют на двухтактные и четырехтактные моторы.

Как работает четырехтактный двигатель

Конструктивно рабочий цикл типового четырехтактного агрегата обеспечивается работой следующих элементов:

  • цилиндр;
  • поршень – выполняет возвратно-поступательные движения внутри цилиндра;
  • клапан впуска – управляет процессом подачи топливовоздушной смеси в камеру сгорания;
  • клапан выпуска – управляет процессом выброса отработавших газов из цилиндра;
  • свеча зажигания – осуществляет воспламенение образовавшейся топливовоздушной смеси;
  • коленчатый вал;
  • распределительный вал – управляет открытием и закрытием клапанов;
  • ременной или цепной привод;
  • кривошипно-шатунный механизм – переводит движение поршня во вращение коленчатого вала.

Рабочие циклы четырёхтактных двигателей - MirMarine

Рабочий цикл четырехтактного двигателя состоит из последовательно происходящих в цилиндре процессов: всасывания, сжатия, сгорания, расширения и выпуска. Часть рабочего цикла, протекающая за один ход поршня, называется тактом.

В зависимости от способа смесеобразования и сгорания топлива рабочие циклы подразделяются на циклы быстрого сгорания, или сгорания при V = const (бензиновые двигатели), циклы постепенного сгорания, или сгорания при p = const (компрессорные дизели) и циклы смешанного сгорания, или сгорания при V = const и p = const (бескомпрессорные дизели).

Так как на судах морского флота бензиновые двигатели практически не применяются (используются только в переносных мотопомпах), а постройка компрессорных дизелей прекращена в 30-х годах, индикаторные диаграммы этих циклов приведены на рисунке №7 без пояснений в тексте.

Схема работы четырехтактного дизеля и индикаторные диаграммы процессов цикла смешанного сгорания представлены на рисунке №8.

1 – процесс впуска начинается в точке т, т.е. когда поршень еще не дошел до в.м.т. В этот момент начинается открываться впускной клапан и воздух устремляется в цилиндр. По мере движения поршня к н.м.т. цилиндр наполняется воздухом. Однако к приходу поршня в н.м.т. впускной клапан еще открыт. Это объясняется тем, что при последующем движения поршня к в.м.т. давление в цилиндре какой-то период времени еще ниже атмосферного, благодаря чему впуск воздуха в цилиндр продолжается. Способствует этому и инерция потока воздуха, движущегося в цилиндр даже по достижении внутри него давления, близкого к атмосферному. Давление в процессе впуска Рa = 0,85 ÷ 0,9 бар, температура ta = 30 ÷50 °C. В точке n закрывается впускной клапан, и процесс впуска заканчивается.

2 – процесс сжатия начинается с момента закрытия впускного клапана и совершается по мере движения поршня к в.м.т. При этом повышаются давление и температура находящегося в цилиндре воздуха. В конце процесса в точке с давление достигает Рс = 35 ÷50 бар и температура tc = 500 ÷ 600 °C. Повышение температуры воздуха до такой величины обеспечивает самовоспламенение топлива, впрыскиваемого в этот момент в цилиндр.

3 – процессы сгорания и расширения. Сгорание топлива начинается при подходе поршня в в.м.т (точка с). Первая часть топлива сгорает быстро, практически при постоянном объеме (с - y), в результате чего резко возрастает давление в цилиндре. Остальное топливо сгорает при почти неизменном давлении в цилиндре (y - z). В точке z сгорание топлива заканчивается. В этот момент давление в цилиндре достигает Рz = 50 ÷ 65 бар и температура tz = 1400 ÷ 1600 °C. Образовавшиеся при сгорании топлива газы, обладающие значительной внутренней энергией, расширяются. В результате этого поршень перемешается к н.м.т., совершая рабочий ход.

4 - процесс выпуска начинается в момент начала открытия выпускного клапана (точка Ь). К этому времени давление в цилиндре понижается до Рn 2,5 ÷ 4,0 бар и температура до tB 600 ÷ 8000 °C. Начало выпуска до прихода поршня в Н. М. т. объясняется необходимостью обеспечить более полную очистку цилиндра от отработавших газов. Выпуск газов продолжается в течение всего хода поршня к в. М. т. И заканчивается после в. м. т. (точка 1).

Как видно из рисунка №8, от точки т до точки 1 открыты как выпускной, так и впускной клапаны. Это обеспечивает лучшую очистку камеры сгорания от отработавших газов за счет использования инерции потока и носит название перекрытия клапанов.

Похожие статьи

Принцип действия дизельных двигателей. Индикаторные и круговые диаграммы

Дизелем называют ДВС с внутренним смесеобразованием, в котором тяжелое жидкое топливо, вводимое в распыленном состоянии в цилиндр в конце хода сжатия, самостоятельно воспламеняется в горячем сжатом воздухе. Основными понятиями, относящимися ко всем дизельным двигателям, являются (рис. 17):

  • верхняя мертвая точка (ВМТ) – положение поршня, при котором он наиболее удален от оси коленчатого вала;
  • нижняя мертвая точка (НМТ) – положение поршня наиболее близкое к оси коленчатого вала;
  • ход поршня S , [м] – расстояние между ВМТ и НМТ: S = 2R ;
  • рабочий объем цилиндра VS , [м3] – объем, описываемый поршнем при движении между ВМТ и НМТ :
  • объем камеры сжатия VC , [м3
    ] – объем цилиндра над поршнем при нахождении его в ВМТ;
  • полный объем цилиндра VA , [м3] – сумма рабочего объема цилиндра и объема камеры сжатия:

Принцип действия четырехтактного дизеля

Рабочий цикл в цилиндре четырехтактного дизеля осуществляется за два оборота коленчатого вала (4 хода поршня). Цилиндр четырехтактного дизеля закрыт крышкой, в которой располагаются клапаны для впуска свежего заряда воздуха и выпуска продуктов сгорания (рис. 18). Впускные и выпускные клапаны удерживаются в закрытом положении пружинами и давлением, создаваемым в цилиндре в периоды сжатия, сгорания топлива и расширения. Открытие клапанов в необходимые моменты времени осуществляется с помощью газораспределительного механизма.

Рабочий цикл четырехтактного дизеля состоит из следующих процессов (тактов): впуска, сжатия, расширения (рабочего хода) и выпуска, и происходит следующим образом (рис. 18):

Первый такт – впуск. В начальный момент времени давление в цилиндре двигателя несколько выше атмосферного – точка 1 индикаторной диаграммы (рис. 18). Поршень из ВМТ начинает свое движение к НМТ, открывается впускной клапан и поршень всасывает в цилиндр свежий заряд воздуха (процесс 1− 2). При этом давление в цилиндре устанавливается чуть ниже атмосферного (для двигателей без наддува) за счет гидравлического сопротивления впускного клапана. Часто для увеличения массы свежего заряда воздух предварительно сжимают в компрессоре до избыточного давления 0,13 ÷ 0,4 МПа, а затем охлаждают в воздухоохладителе. Такое увеличение массы свежего заряда называется наддувом.

Второй такт – сжатие. Поршень из НМТ начинает движение к ВМТ. Впускной клапан закрывается и происходит сжатие воздуха, поступившего в цилиндр дизеля. При этом уменьшается объем заряда воздуха, повышается его давление (процесс 2 − 3 ) до 3,6 ÷ 4,0 МПа в дизелях без наддува, а при высоком наддуве – до 11,0 МПа, что сопровождается увеличением температуры воздуха до 500 °C и выше. В конце такта, при нахождении поршня вблизи ВМТ, в цилиндр через форсунку начинает поступать мелко распыленное топливо, которое от соприкосновения с горячим воздухом самовоспламеняется и начинает гореть. При сгорании топлива давление в цилиндре повышается до 5,5 ÷ 8,5 МПа в дизелях без наддува, и до 11,0 ÷ 14,5 МПа в дизелях с высокой степенью наддува. Процесс сгорания ~ 40 % топлива в конце такта сжатия близок к изохорному (изображен на индикаторной диаграмме линией 3 − 4 ) и происходит при нахождении поршня вблизи ВМТ.

Третий такт – расширение (рабочий ход). В начале такта расширения топливо продолжает поступать в цилиндр дизельного двигателя, и процесс сгорания ~ 60 % топлива при начале движения поршня от ВМТ к НМТ близок к изобарному (процесс 4 − 5 на диаграмме). По окончании сгорания топлива происходит расширение продуктов сгорания (процесс 5 − 6 на индикаторной диаграмме). Расширяющиеся продукты сгорания воздействуют на поршень, совершая полезную работу. Давление газов в цилиндре двигателя и их температура в ходе процесса расширения понижаются.

Четвертый такт – выпуск. По окончании хода расширения открывается выпускной клапан, и поршень начинает движение от НМТ к ВМТ. При этом происходит выпуск отработавших газов через выпускной клапан (процесс 6 −1 на индикаторной диаграмме). Давление в цилиндре в процессе выпуска газов несколько выше атмосферного за счет гидравлического сопротивления выпускного клапана.

Таким образом в четырехтактном дизельном двигателе полезным является только такт расширения (рабочий ход), остальные три такта осуществляются за счет кинетической энергии вращающегося коленчатого вала с маховиком и работы других цилиндров двигателя.

Процессы газообмена в цилиндре дизельного двигателя (фазы газораспре-деления) могут быть изображены на двух окружностях, обозначающих периоды открытия впускных и выпускных клапанов в функции угла поворота коленчатого вала. Такие диаграммы называются диаграммами газораспределения или круговыми диаграммами.

В 4-хтактных дизелях на газообмен отведено 550 ÷ 570 градусов поворота коленчатого вала (ПКВ). Процесс газообмена в четырехтактных дизелях можно разбить на следующие периоды (рис. 19):

Свободный выпуск – осуществляется за счет разницы атмосферного давления и давления в цилиндре двигателя в момент открытия выпускного клапана (линия О − А диаграммы). При этом газы с большой скоростью устремляются в выпускной патрубок двигателя. Продолжительность периода свободного выпуска примерно соответствует углу предварения открытия выпускного клапана (ϕ1 = 40 ÷ 50° ПКВ). Тепловая и кинетическая энергия выпускных газов, как правило, используется для привода турбокомпрессора или работы утилизационных котлов.

Принудительный выпуск – теоретически начинается в НМТ и заканчивается в ВМТ. Это принудительное выталкивание продуктов сгорания из цилиндра телом поршня.

Продувка – в конце хода выпуска открывается впускной клапан (линия О − С , ϕ 3 = 50 ÷ 60° ПКВ до ВМТ), а выпускной остается открытым. При двух открытых одновременно клапанах происходит продувка камеры сгорания воздухом и удаление оставшихся в цилиндре газов. Кроме того, продувка снижает температуру стенок камеры сгорания, поршня и выпускных клапанов, улучшая условия работы и увеличивая срок их службы. Продолжительность продувки составляет ~ 110 ° ПКВ.

Наполнение – теоретически начинается в ВМТ, а фактически – с момента закрытия выпускного клапана (линия O − D , ϕ 4 = 50 ÷ 55° ПКВ за ВМТ) и частично протекает одновременно с продувкой. Окончание наполнения совпадает с приходом поршня в НМТ.

Дозарядка – поршень движется вверх по ходу сжатия, а впускной клапан некоторое время остается открытым до момента, соответствующего линии O − B на диаграмме (ϕ 2 = 30 ÷ 40° ПКВ после НМТ). Воздух продолжает поступать в цилиндр по инерции и несколько увеличивает плотность заряда в цилиндре.

Принцип действия двухтактного дизеля

Из рассмотрения индикаторной диаграммы четырехтактного дизельного двигателя видно, что он только половину времени, затраченного на цикл, работает как тепловой двигатель (такты сжатия и расширения). Остальное время (такты впуска и выпуска) двигатель работает как воздушный насос. Более полно время, отводимое на рабочий цикл, используется в двухтактных дизелях, в которых рабочий цикл осуществляется за один оборот коленчатого вала. Необходимая замена отработавших газов свежим воздухом происходит на небольшой части хода поршня в конце такта расширения и в начале такта сжатия, и составляет примерно 140 ÷ 150 ° ПКВ.

В отличие от четырехтактного, в двухтактном дизеле вместо впускных и выпускных клапанов в стенке цилиндра выполнены впускные (продувочные) ПО и выпускные ВО окна (рис. 20). Продувочным насосом ПН воздух нагнетается в воздушный ресивер Р, и через продувочные окна ПО поступает в цилиндр двигателя. Продукты сгорания топлива покидают цилиндр через выпускные окна ВО и выпускной патрубок ВП. Открытие и закрытие продувочных и выпускных окон осуществляется телом поршня при его движении в цилиндре.

Рабочий цикл двухтактного дизеля изображен на рис. 21 и состоит из следующих тактов:

Первый такт – сжатие. Поршень находится в НМТ. Продувочные и выпускные окна полностью открыты. При этом происходит продувка цилиндра, продолжающаяся до тех пор, пока поршень, двигаясь вверх, не перекроет продувочные окна (процесс 7 − 6 на диаграмме). При последующем движении поршень закроет выпускные окна, причем в период, изображенный на диаграмме линией 6 −1, из цилиндра выталкивается часть свежего заряда воздуха. После закрытия поршнем выпускных окон, начинается сжатие воздуха, сопровождающееся повышением давления и температуры (процесс сжатия изображен на диаграмме линией 1− 2 ). При подходе поршня к ВМТ в цилиндр впрыскивается мелко распыленное топливо, которое воспламеняется от соприкосновения с горячим воздухом. Часть топлива (~ 40 %) сгорает при постоянном объеме при нахождении поршня вблизи ВМТ (процесс 2 − 3).

Второй такт – рабочий ход (расширение). Поршень начинает движение от ВМТ к НМТ. Оставшаяся часть топлива (~ 60 %) сгорает при постоянном давлении (процесс 3 − 4 ). После полного сгорания топлива происходит расширение горячих газов (линия 4 − 5 ), которое заканчивается, когда поршень своей кромкой откроет выпускные окна в точке 5. С этого момента начинается свободный выпуск отработавших газов, сопровождающийся резким понижением давления в цилиндре (процесс 5 − 6 ). В точке 6 поршень открывает продувочные окна и начинается продувка цилиндра – принудительное вытеснение из него потоком воздуха отработавших газов и заполнение свежим зарядом воздуха (процессы 6 − 7 и 7 − 6 на диаграмме).

Теоретически при одинаковых размерах цилиндра и равных числах оборотов в минуту двухтактный дизель может развивать мощность в 2 раза большую, чем четырехтактный. В действительности мощность двухтактного дизеля (при прочих равных условиях) больше лишь в 1,7 ÷ 1,8 раза, чем у четырехтактного, так как часть хода поршня затрачивается на процессы выпуска и продувки. Кроме того на привод навешенного на двигатель продувочного насоса затрачивается 6 – 8 % мощности двигателя.

Весь процесс газообмена двухтактного дизеля можно условно разделить на следующие периоды (рис. 22):

Свободный выпуск – начинается с момента открытия поршнем выпускных окон (линия О − b ) и заканчивается в момент открытия поршнем продувочных окон (линия O − d ). В этот период происходит интенсивный выброс отработавших газов в выпускной тракт за счет перепада давлений в цилиндре (~ 0,45 МПа) и в выхлопном патрубке (~ 0,14 МПа).

Принудительный выпуск и продувка – начинаются в точке d и заканчиваются в момент закрытия продувочных окон (линия O − d ′ ). При этом происходит принудительное вытеснение отработавших газов продувочным воздухом и одновременное заполнение цилиндра свежим зарядом.

Потеря заряда воздуха – объясняется тем, что верхние кромки выпускных окон расположены выше продувочных. Поршень при движении к ВМТ до момента закрытия выпускных окон (линия O − a ) успевает вытолкнуть через выпускные окна часть поступившего в цилиндр воздуха. Фаза потери заряда воздуха является нежелательной, поэтому существует ряд конструктивных решений для замены ее на фазу дозарядки. Например, вместо щелевой схемы продувки, описанной выше, используют прямоточную клапанно-щелевую схему. В таких конструкциях дизелей выпускные окна отсутствуют, а вместо них в крышке цилиндра устанавливается выпускной клапан, приводимый в действие от механизма газораспределения.

Литература

Судовые энергетические установки. Дизельные и газотурбинные установки. Болдырев О.Н. [2003]

Похожие статьи

Принцип работы и рабочие циклы двигателя автомобиля (ДВС)

На автомобилях устанавливают двигатели внутреннего сгорания (ДВС), у которых топливо сгорает внутри цилиндра. В основу положено свойство газов расширяться при нагревании. Рассмотрим принцип работы двигателя и его рабочие циклы.

Рабочий цикл четырехтактного бензинового двигателя

Рабочим циклом двигателя называется периодически повторяющийся ряд последовательных процессов, протекающих в каждом цилиндре двигателя и обусловливающих превращение тепловой энергии в механическую работу. Если рабочий цикл совершается за два хода поршня, т.е. за один оборот коленчатого вала, то такой двигатель называется двухтактным. Автомобильные двигатели работают, как правило, по четырехтактному циклу, который совершается за два оборота коленчатого вала или четыре хода поршня и состоит из тактов впуска, сжатия, расширения (рабочего хода) и выпуска.

Крайние положения поршня, при которых он наиболее удален от оси коленчатого вала или приближен к ней, называются верхней и нижней «мертвыми» точками (ВМТ и НМТ).

Принцип работы ДВС - схематично

1. Впуск

По мере того, как коленчатый вал двигателя делает первый полуоборот, поршень перемещается от ВМТ к НМТ, впускной клапан открыт, выпускной клапан закрыт. В цилиндре создается разряжение, вследствие чего свежий заряд горючей смеси, состоящий из паров бензина и воздуха, засасывается через впускной газопровод в цилиндр и, смешиваясь с остаточными отработавшими газами, образует рабочую смесь.

2. Сжатие

После заполнения цилиндра горючей смесью при дальнейшем вращении коленчатого вала (второй полуоборот) поршень перемещается от НМТ к ВМТ при закрытых клапанах. По мере уменьшения объема температура и давление рабочей смеси повышаются.

3. Расширение или рабочий ход

В конце такта сжатия рабочая смесь воспламеняется от электрической искры и быстро сгорает, вследствие чего температура и давление образующихся газов резко возрастает, поршень при этом перемещается от ВМТ к НМТ. В процессе такта расширения шарнирно связанный с поршнем шатун совершает сложное движение и через кривошип приводит во вращение коленчатый вал.

При расширении газы совершают полезную работу, поэтому ход поршня при третьем полуобороте коленчатого вала называют рабочим ходом. В конце рабочего хода поршня, при нахождении его около НМТ открывается выпускной клапан, давление в цилиндре снижается до 0.3 - 0.75 МПа, а температура до 950 - 1200оС.

4. Выпуск

При четвертом полуобороте коленчатого вала поршень перемещается от НМТ к ВМТ. При этом выпускной клапан открыт, и продукты сгорания выталкиваются из цилиндра в атмосферу через выпускной газопровод.

Рабочий цикл четырехтактного дизеля

В отличие от бензинового двигателя, при такте «впуск» в цилиндры дизеля поступает чистый воздух. Во время такта «сжатие» воздух нагревается до 600оС. В конце этого такта в цилиндр впрыскивается определенная порция топлива, которое самовоспламеняется.


Впуск

При движении поршня от ВМТ к НМТ вследствие образующегося разряжения из воздушного фильтра в цилиндр через открытый впускной клапан поступает атмосферный воздух. Давление воздуха в цилиндре составляет 0.08 - 0.095 МПа, а температура 40 - 60°С.

Сжатие

Поршень движется от НМТ к ВМТ; впускной и выпускной клапаны закрыты, вследствие этого перемещающийся вверх поршень сжимает поступивший воздух. Для воспламенения топлива необходимо, чтобы температура сжатого воздуха была выше температуры самовоспламенения топлива. При ходе поршня к ВМТ цилиндр через форсунку впрыскивается дизельное топливо, подаваемое топливным насосом.

Расширение или рабочий ход

Впрыснутое в конце такта сжатия топливо, перемешиваясь с нагретым воздухом, воспламеняется, и начинается процесс сгорания, характеризующийся быстрым повышением температуры и давления. При этом максимальное давление газов достигает 6 - 9 МПа, а температура 1800 - 2000°С. Под действием давления газов поршень перемещается от ВМТ в НМТ - происходит рабочий ход. Около НМТ давление снижается до 0.3 - 0.5 МПа, а температура до 700 - 900оС.

Выпуск

Поршень перемещается от НМТ в ВМТ и через открытый выпускной клапан отработавшие газы выталкиваются из цилиндра. Давление газов снижается до 0.11 - 0.12 МПа, а температура до 500-700оС. После окончания такта выпуска при дальнейшем вращении коленчатого вала рабочий цикл повторяется в той же последовательности.

Принцип работы многоцилиндровых двигателей

На автомобилях устанавливают многоцилиндровые двигатели. Чтобы многоцилиндровый двигатель работал равномерно, такты расширения должны следовать через равные углы поворота коленчатого вала (т. е. через равные промежутки времени).
Последовательность чередования одноименных тактов в цилиндрах называют порядком работы двигателя. Порядок работы большинства четырехцилиндровых двигателей 1-3-4-2 или 1-2-4-3. Это означает, что после рабочего хода в первом цилиндре следующий рабочий ход происходит в третьем, затем в четвертом и, наконец, во втором цилиндре. Определенная последовательность соблюдается и в других многоцилиндровых двигателях.

Диаграмма работы двигателя по схеме 1-2-4-3

Многоцилиндровые двигатели бывают рядными и V-образными. В рядных двигателях цилиндры расположены вертикально, а в V-образных — под углом. Последние характеризуются меньшей габаритной длиной по сравнению с первыми. Современные восьмицилиндровые двигатели выполняют двухрядными с V-образным расположением цилиндров.

В чём отличия 2х и 4х тактных двигателей

Начнем с принципа действия. Любой двигатель внутреннего сгорания имеет поршень, который через шатун крутит коленчатый вал (и в конечном итоге колеса), движимый энергией сгорания паров топлива в смеси с воздухом (горючей смеси).

Принцип работы двухтактного двигателя

Принцип работы 2т двигателя

В 2Т двигателе процесс наполнения цилиндра свежей горючей смесью, сжатия ее, воспламенения, рабочего хода (когда энергия сгорания с силой движет поршень вниз, вращая коленчатый вал) и выпуска выхлопных газов происходит за два такта.

Поршень идет вверх, сжимая топливную смесь. Происходит воспламенение горючей смеси.

  • Второй такт, рабочий ход.

Расширяющиеся газы толкают поршень вниз. Когда он находится внизу, он открывает выпускные и впускные окна в стенках цилиндра. Выхлопные газы выходят в глушитель, их место занимает свежая топливная смесь и повторяется первый цикл.

Все это происходит за один оборот коленчатого вала.

Принцип работы четырехтактного двигателя

В 4Т двигателе процесс наполнения цилиндра свежей горючей смесью, сжатия ее, воспламенения, рабочего хода и выпуска выхлопных газов происходит за четыре такта.

Принцип работы 4т двигателя

  • Первый такт, впуск.

Поршень идет вниз, клапан впуска открывается, и топливная смесь поступает в цилиндр. Когда поршень достигает нижнего положения, клапан впуска закрывается.

  • Второй такт, сжатие.

Поршень идет вверх, оба клапана закрыты, топливная смесь сжимается. Когда поршень находится вверху, свеча воспламеняет горючую смесь.

  • Третий такт, рабочий ход (расширение).

Горячие газы быстро расширяются, толкая поршень вниз (оба клапана закрыты).

  • Четвертый такт, выпуск.

По инерции коленвал продолжает свое вращение (для равномерности вращения на коленвале установлены грузы — щеки коленвала), поршень идет наверх. Одновременно открывается выпускной клапан, и отработавшие газы выходят в выхлопную трубу. В верхнем положении поршня выпускной клапан закрывается.

Эти 4 такта происходят за два оборота коленчатого вала.

Видео «как работает 4х тактный двигатель»

  FAQ по вопросам связанным с 2т и 4т двигателями

Говорят, двухтактный двигатель мощнее и мотоцикл с ним динамичнее. Так ли это?

Да. 2Т двигатель за два оборота коленчатого вала успевает два раза использовать энергию сгорания топлива. Многие считают, что он в два раза мощнее двигателя 4Т. Но обратите внимание, в 2Т двигателе часть цилиндра занимают впускные и выпускные окна, значит количество горючего, которое потом сгорит, меньше в объеме, чем у двигателя 4Т, где цилиндр цельный. В двигателе 2Т из-за простоты конструкции смазка коленчатого вала производится маслом, добавленным в бензин. Масло в рабочей смеси снижает выделяемую энергию (масло горит хуже). Из-за особенностей впуска-выпуска горючей смеси и выхлопных газов в двигателе 2Т больше горючей смеси «улетает в трубу», не сгорая. В 4Т двигателе этот процесс за счет более сложного механизма впуска-выпуска минимален. В результате — 2Т двигатели, действительно, мощнее (но не в два раза), но более высокая мощность у них достигается в более узком рабочем диапазоне оборотов коленчатого вала (то есть вы стартуете с места, скутер еле разгоняется, потом наступает так называемый «подхват», скутер «выстреливает», но быстро увядает) и вам для динамичной езды все время придется поддерживать определенные обороты двигателя. Как Вы понимаете, чем мощнее 2Т двигатель, тем уже диапазон оборотов, тоньше настройки и двигатель дороже. Насладиться в полной мере преимуществами 2Т двигателя могут или спортсмены (где важнее выжать все и сейчас), или обладатели бензопил и газонокосилок (которым чем проще и дешевле, тем лучше).

4Т двигатель менее мощный, значит, на таком мотоцикле неинтересно ездить?

Из предыдущего ответа следует, что даже несколько менее мощный 4Т двигатель обладает более благоприятной характеристикой — он «эластичен». Сразу с начала движения, он обеспечит мотоциклу «паровозную тягу», то есть Вы плавно и уверенно без «провалов» и «подхватов» набираете скорость, и уверенный набор скорости будет доступен Вам во всем диапазоне оборотов коленчатого вала. Недостаток мощности скажется только в верхнем рабочем диапазоне оборотов двигателя, то есть когда Вы «шпарите» на пределе. Как раз близко к этому режиму движения 2Т двигатель и выдаст максимальную мощность.

4Т двигатель более надежен?

Безусловно. Ведь в 2Т двигателе поршень, поршневые кольца и цилиндр фактически являются расходным материалом из-за особенностей конструкции — в цилиндре-то отверстия. Многие мотоциклисты укатывают поршень 2Т двигателя за сезон, а цилиндр — за два. В 4Т двигателе Вы об этом забудете. 4-5 сезонов на одном поршне 4Т двигателя — норма.
Из-за более качественной смазки (масло подается к ответственным частям не в смеси с бензином, а путем разбрызгивания или подачи под давлением), 4Т двигатель рассчитан на больший ресурс. Более сложный клапанный механизм впуска-выпуска газов четче работает, требует несложного и не частого обслуживания.

Для составления статьи были использованы материалы с сайта vd-sc.clan.su, изображения взяты с сайта honda-electric.ru

Четырехтактный двигатель - Energy Education

Рис. 1. Четырехтактный двигатель внутреннего сгорания. 1: впрыск топлива, 2: зажигание, 3: расширение (работа выполнена), 4: выхлоп. [1]

Четырехтактный двигатель является наиболее распространенным типом двигателей внутреннего сгорания и используется в различных автомобилях (которые специально используют бензин в качестве топлива), таких как автомобили, грузовики и некоторые мотоциклы (на многих мотоциклах используется двухтактный двигатель). Четырехтактный двигатель обеспечивает один рабочий ход на каждые два цикла поршня (или четыре хода поршня).Справа (рис. 1) изображен четырехтактный двигатель, а ниже приводится дальнейшее объяснение процесса.

  1. Ход всасывания: Поршень движется вниз к основанию, это увеличивает объем, позволяя топливно-воздушной смеси попасть в камеру.
  2. Ход сжатия: Впускной клапан закрывается, и поршень перемещается по камере вверх. Это сжимает топливно-воздушную смесь. В конце этого такта свеча зажигания обеспечивает сжатое топливо энергией активации, необходимой для начала сгорания.
  3. Power Stroke: Когда топливо достигает конца сгорания, тепло, выделяющееся при сгорании углеводородов, увеличивает давление, которое заставляет газ давить на поршень и создавать выходную мощность.
  4. Такт выпуска: Когда поршень достигает дна, выпускной клапан открывается. Оставшийся выхлопной газ выталкивается поршнем по мере его движения вверх.


Тепловой КПД этих бензиновых двигателей зависит от модели и конструкции автомобиля.Однако в целом бензиновые двигатели преобразуют 20% топлива (химическая энергия) в механическую энергию, из которой только 15% будет использоваться для движения колес (остальное теряется на трение и другие механические элементы). [2] Одним из способов повышения термодинамической эффективности двигателей является повышение степени сжатия. Это соотношение представляет собой разницу между минимальным и максимальным объемом в камере двигателя (на рисунке 2 обозначены как ВМТ и НМТ). Более высокое соотношение позволит входить большей топливно-воздушной смеси, вызывая более высокое давление, что приводит к более горячей камере, что увеличивает тепловой КПД. [2]

Цикл Отто

Рисунок 2. Реальный процесс отто-цикла, который происходит в четырехтактном двигателе. [3] Рисунок 3. Идеальный цикл Отто. [4]

Диаграмма давления и объема (PV-диаграмма), которая моделирует изменения давления и объема топливно-воздушной смеси в четырехтактном двигателе, называется циклом Отто. Изменения в них будут создавать тепло и использовать это тепло для перемещения транспортного средства или машины (вот почему это тип теплового двигателя).Цикл Отто можно увидеть на Рисунке 2 (реальный цикл Отто) и Рисунке 3 (идеальный цикл Отто). Компонент в любом двигателе, который использует этот цикл, будет иметь поршень для изменения объема и давления топливно-воздушной смеси (как показано на рисунке 1). Поршень получает движение от сгорания топлива (где это происходит, объясняется ниже) и электрического наддува при запуске двигателя.

Далее описывается, что происходит на каждом этапе фотоэлектрической диаграммы, в котором сгорание рабочего тела - бензина и воздуха (кислорода), а иногда и электричества, изменяет движение поршня:

Реальный шаг цикла от 0 до 1 (идеальный цикл - зеленая линия): Называется фазой всасывания , поршень опускается вниз, чтобы позволить объем в камере увеличиваться, чтобы он мог «всасывать» «топливно-воздушная смесь.С точки зрения термодинамики это называется изобарическим процессом.


Процессы с 1 по 2: На этом этапе поршень будет втянут, чтобы он мог сжимать топливно-воздушную смесь, попавшую в камеру. Сжатие приводит к небольшому увеличению давления и температуры смеси, однако теплообмен не происходит. С точки зрения термодинамики это называется адиабатическим процессом. Когда цикл достигает точки 2, свеча зажигания встречает топливо, которое должно воспламениться.


Процессы 2–3: Здесь происходит горение из-за воспламенения топлива свечой зажигания. Сгорание газа завершается в точке 3, что приводит к образованию камеры с высоким давлением, которая имеет много тепла (тепловой энергии). С точки зрения термодинамики это называется изохорным процессом.

Процессы с 3 по 4: Тепловая энергия в камере в результате сгорания используется для работы с поршнем, который толкает поршень вниз, увеличивая объем камеры.Он также известен как двигатель с силовым током , потому что он происходит, когда тепловая энергия превращается в движение, приводящее в действие машину или транспортное средство.


Фиолетовая линия (процесс с 4 по 1 и выхлоп , фаза ): В процессе с 4 по 1 выпускной клапан открывается, и все отходящее тепло отводится из камеры двигателя. Когда тепло покидает газ, молекулы теряют кинетическую энергию, вызывая снижение давления. [5] Затем происходит фаза выхлопа (этап от 0 до 1), когда оставшаяся в камере смесь сжимается поршнем для «выпуска» без изменения давления.

Для дальнейшего чтения

Список литературы

  1. ↑ Wikimedia Commons [Online], доступно: https://upload.wikimedia.org/wikipedia/commons/d/dc/4StrokeEngine_Ortho_3D_Small.gif
  2. 2,0 2,1 Р. Вольфсон, Энергия, окружающая среда и климат. Нью-Йорк: W.W. Norton & Company, 2012, стр. 106.
  3. ↑ Actual and Ideal Otto Cycle - Nuclear Power », Nuclear Power, 2018. [Online]. Доступно: https://www.nuclear-power.net/nuclear-engineering/thermodynamics/thermodynamic-cycles/otto-cycle-otto -двигатель / актуальный-и-идеальный-отто-цикл /.[Доступ: 22 июня 2018 г.].
  4. ↑ Wikimedia Commons [Online], доступно: https://en.wikipedia.org/wiki/Otto_cycle#/media/File:P-V_Otto_cycle.svg
  5. ↑ И. Динчер и К. Замфиреску, Современные системы производства электроэнергии. Лондон, Великобритания: Academic Press - это издание Elsevier, 2014, стр. 266.

Двухтактный двигатель - Energy Education

Рис. 1. Двухтактный двигатель внутреннего сгорания [1]

Как следует из названия, двухтактный двигатель требует только двух движений поршня (одного цикла) для выработки мощности. [2] Двигатель может вырабатывать мощность после одного цикла, потому что выхлоп и всасывание газа происходят одновременно, [3] , как показано на рисунке 1. Существует клапан для такта впуска, который открывается и закрывается из-за к изменению давления. Кроме того, из-за частого контакта с движущимися компонентами топливо смешивается с маслом для добавления смазки, что обеспечивает более плавный ход.

В целом двухтактный двигатель состоит из двух процессов:

  1. Ход сжатия: Впускное отверстие открывается, топливовоздушная смесь поступает в камеру, и поршень перемещается вверх, сжимая эту смесь.Свеча зажигания воспламеняет сжатое топливо и начинает рабочий такт.
  2. Рабочий ход: Нагретый газ оказывает высокое давление на поршень, поршень движется вниз (расширение), отработанное тепло отводится.

Тепловой КПД этих бензиновых двигателей зависит от модели и конструкции автомобиля. Однако в целом бензиновые двигатели преобразуют 20% топливной (химической) энергии в механическую, в которой только 15% будет использоваться для движения колес (остальное теряется на трение и другие механические элементы). [4]

По сравнению с четырехтактными двигателями двухтактные двигатели легче, эффективнее, позволяют использовать топливо более низкого качества и более экономичны. [2] Таким образом, более легкие двигатели обеспечивают более высокую удельную мощность (больше мощности при меньшем весе). Однако им не хватает маневренности, характерной для четырехтактных двигателей, и им требуется больше смазки. Это делает двухтактные двигатели идеальными для кораблей (для перевозки большого количества грузов) [2] , мотоциклов и газонокосилок, тогда как четырехтактные двигатели идеально подходят для таких автомобилей, как легковые и грузовые автомобили.

Цикл Отто

Рисунок 2. Реальный цикл отто для двухтактного двигателя. [5] Рисунок 3. Идеальный цикл отто для бензинового двигателя. [6]

Диаграмма давление-объем (PV-диаграмма), которая моделирует изменения давления и объема топливно-воздушной смеси в любом бензиновом двигателе, называется циклом Отто. Изменения в них будут создавать тепло и использовать это тепло для перемещения транспортного средства или машины (вот почему это тип теплового двигателя). Цикл Отто можно увидеть на Рисунке 2 (реальный цикл Отто) и Рисунке 3 (идеальный цикл Отто).Компонент в любом двигателе, который использует этот цикл, будет иметь поршень для изменения объема и давления топливно-воздушной смеси (как показано на рисунке 1). Поршень получает движение от сгорания топлива (где это происходит, объясняется ниже) и электрического наддува при запуске двигателя.

Далее описывается, что происходит на каждом этапе фотоэлектрической диаграммы, в котором сгорание рабочего тела - бензина и воздуха (кислорода), а иногда и электричества, изменяет движение поршня:

Идеальный цикл - зеленая линия: Обозначенный как фаза впуска , двухтактный двигатель не проходит через эту фазу .Это потому, что четырехтактные двигатели начинаются с поднятого поршня, поэтому его нужно опускать, чтобы всасывать топливно-воздушную смесь. Однако двухтактный двигатель может сразу приступить к впуску топливно-воздушной смеси, как показано в процессах 1-2.

Процессы 1–2: Во время этой фазы впускное отверстие открывается, и поршень поднимается, чтобы сжимать топливно-воздушную смесь, попавшую в камеру. Сжатие приводит к небольшому увеличению давления и температуры смеси, однако теплообмен не происходит.С точки зрения термодинамики это называется адиабатическим процессом. Когда цикл достигает точки 2, свеча зажигания встречает топливо, которое должно воспламениться.

Процессы 2–3: Здесь происходит горение из-за воспламенения топлива свечой зажигания. Сгорание газа завершается в точке 3, что приводит к образованию камеры с высоким давлением, которая имеет много тепла (тепловой энергии). С точки зрения термодинамики это называется изохорным процессом.

Процессы с 3 по 4: Тепловая энергия в камере в результате сгорания используется для работы с поршнем, который толкает поршень вниз, увеличивая объем камеры. Он также известен как двигатель с силовым током , потому что он происходит, когда тепловая энергия превращается в движение, приводящее в действие машину или транспортное средство.

Фиолетовая линия (процесс с 4 по 1): Из процесса с 4 по 1 все отходящее тепло отводится из камеры двигателя. Когда тепло покидает газ, молекулы теряют кинетическую энергию, вызывая снижение давления. [7] Однако в двухтактном двигателе фаза выхлопа отсутствует, поэтому цикл начинается (с 1 по 2) снова, давая возможность новой смеси топлива и воздуха сжиматься.

Для дальнейшего чтения

Список литературы

  1. ↑ «Файл: Two-Stroke Engine.gif - Wikimedia Commons», Commons.wikimedia.org, 2018. [Онлайн]. Доступно: https://commons.wikimedia.org/wiki/File:Two-Stroke_Engine.gif. [Доступно: 17 мая 2018 г.].
  2. 2,0 2,1 2.2 Э. Алтурки, "Сравнение и применение четырехтактных и двухтактных судовых двигателей", Международный журнал инженерных исследований и приложений, вып. 07, нет. 04, с. 49-56, 2017.
  3. ↑ С. Ву, Термодинамика и тепловые циклы. Нью-Йорк: Nova Science Publishers, 2007.
  4. ↑ Р. Вольфсон, Энергия, окружающая среда и климат. Нью-Йорк: W.W. Norton & Company, 2012, стр. 106.
  5. ↑ http://www.citethisforme.com
  6. ↑ Wikimedia Commons [Online], Доступно: https: // en.wikipedia.org/wiki/Otto_cycle#/media/File:P-V_Otto_cycle.svg
  7. ↑ И. Динчер и К. Замфиреску, Современные системы производства электроэнергии. Лондон, Великобритания: Academic Press - это издание Elsevier, 2014, стр. 266.

DOI: 10.1016 / j.applthermaleng.2010.04.012

% PDF-1.4 % 1 0 obj > endobj 5 0 obj /Заглавие / Автор /Режиссер / Ключевые слова / CreationDate (D: 20201202102046-00'00 ') / ModDate (D: 201004301 + 05'30 ') >> endobj 2 0 obj > endobj 3 0 obj > endobj 4 0 obj > поток 2010-04-30T07: 47: 38ZElsevier2010-04-30T19: 02: 50 + 05: 302010-04-30T19: 02: 50 + 05: 30itext-paulo-155 (itextpdf.sf.net-lowagie.com) application / pdf

  • doi: 10.1016 / j.applthermaleng.2010.04.012
  • uuid: 9b249ad2-b2cf-4ede-abe9-372db730649cuuid: 689405df-f913-4a2b-a2ac-edb5eba7efe8 конечный поток endobj 6 0 obj > endobj 7 0 obj > endobj 8 0 объект > endobj 9 0 объект > endobj 10 0 obj > endobj 11 0 объект > endobj 12 0 объект > endobj 13 0 объект > endobj 14 0 объект > endobj 15 0 объект > endobj 16 0 объект > endobj 17 0 объект > endobj 18 0 объект > endobj 19 0 объект > endobj 20 0 объект > endobj 21 0 объект > endobj 22 0 объект > endobj 23 0 объект > endobj 24 0 объект > endobj 25 0 объект > endobj 26 0 объект > endobj 27 0 объект > endobj 28 0 объект > endobj 29 0 объект > endobj 30 0 объект > endobj 31 0 объект > endobj 32 0 объект > endobj 33 0 объект > / ProcSet [/ PDF / Text / ImageC / ImageB / ImageI] >> endobj 34 0 объект > поток x ڝ XɎ # 7 + 0 | ҷ.2dJgIc 7 hBMOYr8rYz | TD

    Принципы и работа четырехтактного бензинового двигателя

    Четырехтактный двигатель (также известный как четырехтактный ) - это двигатель внутреннего сгорания, в котором поршень совершает четыре отдельных хода, которые составляют один термодинамический цикл. Под ходом подразумевается полный ход поршня по цилиндру в любом направлении. Четыре отдельных штриха называются:

    .
    1. ВПУСК : этот ход поршня начинается в верхней мертвой точке.Поршень опускается от верхней части цилиндра к нижней части цилиндра, увеличивая объем цилиндра. Смесь топлива и воздуха нагнетается атмосферным (или более высоким) давлением в цилиндр через впускной канал.
    2. СЖАТИЕ : при закрытых впускных и выпускных клапанах поршень возвращается в верхнюю часть цилиндра, сжимая воздух или топливно-воздушную смесь в головку блока цилиндров.
    3. МОЩНОСТЬ : это начало второго оборота цикла.Пока поршень находится близко к верхней мертвой точке (ВМТ), смесь сжатого воздуха и топлива в бензиновом двигателе воспламеняется от свечи зажигания в бензиновых двигателях или воспламеняется из-за тепла, выделяемого при сжатии в дизельном двигателе. Возникающее в результате сгорания сжатой топливно-воздушной смеси давление заставляет поршень опускаться обратно в нижнюю мертвую точку (НМТ).
    4. ВЫПУСК : во время хода выпуска поршень снова возвращается в верхнюю мертвую точку, когда выпускной клапан открыт.В результате отработанная топливно-воздушная смесь вытесняется через выпускной (е) клапан (ы).

    Принципы проектирования и инженерные принципы

    Ограничения выходной мощности

    Четырехтактный цикл
    A: Впуск
    B: Компрессия
    C: Мощность
    D: Выпуск

    1 = ВМТ
    2 = НМТ

    Максимальная мощность, вырабатываемая двигателем, определяется максимальным количеством всасываемого воздуха.Количество мощности, генерируемой поршневым двигателем, зависит от его размера (объема цилиндра), будь то двухтактная или четырехтактная конструкция, объемного КПД, потерь, отношения воздух-топливо, теплотворной способности топлива. , содержание кислорода в воздухе и скорость (об / мин). Скорость в конечном итоге ограничена прочностью материала и смазкой. Клапаны, поршни и шатуны испытывают сильные ускоряющие силы. При высоких оборотах двигателя может произойти физическая поломка и дрожание поршневых колец, что приведет к потере мощности или даже к разрушению двигателя.Флаттер поршневого кольца возникает, когда кольца колеблются вертикально внутри поршневых канавок, в которых они находятся. Флаттер кольца нарушает уплотнение между кольцом и стенкой цилиндра, что вызывает потерю давления и мощности в цилиндре. Если двигатель вращается слишком быстро, клапанные пружины не могут действовать достаточно быстро, чтобы закрыть клапаны. Это обычно называют «смещением клапана», и это может привести к контакту поршня с клапаном, что серьезно повредит двигатель. На высоких скоростях смазка стыка стенки поршневого цилиндра имеет тенденцию к разрушению.Это ограничивает скорость поршня промышленных двигателей примерно до 10 м / с.

    Поток через впускное / выпускное отверстие

    Выходная мощность двигателя зависит от способности впуска (воздушно-топливной смеси) и выхлопных газов быстро перемещаться через отверстия клапана, обычно расположенные в головке блока цилиндров. Чтобы увеличить выходную мощность двигателя, неровности впускного и выпускного трактов, такие как дефекты литья, могут быть устранены, а с помощью стенда воздушного потока можно изменить радиусы поворотов порта клапана и конфигурацию седла клапана, чтобы уменьшить сопротивление.Этот процесс называется переносом, и его можно выполнить вручную или с помощью станка с ЧПУ.

    Нагнетатель

    Одним из способов увеличения мощности двигателя является нагнетание большего количества воздуха в цилиндр, чтобы можно было производить больше мощности за каждый рабочий ход. Это можно сделать с помощью устройства сжатия воздуха, известного как нагнетатель, который может приводиться в движение коленчатым валом двигателя.

    Наддув увеличивает пределы выходной мощности двигателя внутреннего сгорания относительно его рабочего объема.Чаще всего нагнетатель всегда работает, но существуют конструкции, которые позволяют отключать его или работать с различными скоростями (относительно частоты вращения двигателя). Недостаток наддува с механическим приводом состоит в том, что часть выходной мощности используется для приведения в действие нагнетателя, в то время как мощность тратится впустую в выхлопе высокого давления, так как воздух был сжат дважды, а затем получил больший потенциальный объем при сгорании, но только расширился. в один этап.

    Турбонаддув

    Турбокомпрессор - это нагнетатель, который приводится в действие выхлопными газами двигателя с помощью турбины.Он состоит из двухкомпонентной высокоскоростной турбины в сборе, одна сторона которой сжимает всасываемый воздух, а другая сторона приводится в действие за счет выхода выхлопных газов.

    На холостом ходу и на низких или средних оборотах турбина вырабатывает небольшую мощность из-за небольшого объема выхлопных газов, турбокомпрессор малоэффективен, и двигатель работает почти без наддува. Когда требуется гораздо большая выходная мощность, частота вращения двигателя и открытие дроссельной заслонки увеличиваются до тех пор, пока выхлопные газы не станут достаточными, чтобы «раскрутить» турбину турбонагнетателя, чтобы начать сжатие во впускной коллектор гораздо большего количества воздуха, чем обычно.

    Турбонаддув обеспечивает более эффективную работу двигателя, поскольку он приводится в действие давлением выхлопных газов, которое в противном случае (в основном) было бы потрачено впустую, но существует конструктивное ограничение, известное как турбо-задержка. Увеличенная мощность двигателя не доступна сразу из-за необходимости резко увеличить обороты двигателя, создать давление и раскрутить турбонагнетатель до того, как турбо начнет производить какое-либо полезное сжатие воздуха. Увеличенный объем впуска вызывает увеличение выхлопа и ускоряет вращение турбонагнетателя и так далее, пока не будет достигнута стабильная работа на высокой мощности.Другая трудность заключается в том, что более высокое давление выхлопных газов заставляет выхлопные газы передавать больше тепла механическим частям двигателя.

    Передаточное отношение штока и поршня к ходу поршня

    Отношение штока к ходу - это отношение длины шатуна к длине хода поршня. Более длинный шток снижает боковое давление поршня на стенку цилиндра и силы напряжения, увеличивая срок службы двигателя. Это также увеличивает стоимость и высоту и вес двигателя.

    «Прямоугольный двигатель» - это двигатель, диаметр цилиндра которого равен длине его хода.Двигатель, у которого диаметр канала больше, чем длина его хода, является двигателем с квадратным сечением, и, наоборот, двигатель с диаметром канала, который меньше его длины хода, является двигателем с квадратом.

    Клапанный механизм

    Клапаны обычно приводятся в действие распределительным валом, вращающимся на половину скорости коленчатого вала. По всей длине он имеет ряд кулачков, каждый из которых предназначен для открытия клапана во время соответствующей части такта впуска или выпуска. Толкатель между клапаном и кулачком - это контактная поверхность, по которой кулачок скользит, открывая клапан.Во многих двигателях используется один или несколько распределительных валов «над» рядом (или каждым рядом) цилиндров, как показано на рисунке, на котором каждый кулачок непосредственно приводит в действие клапан через плоский толкатель. В двигателях других конструкций распределительный вал находится в картере, и в этом случае каждый кулачок контактирует с толкателем, который контактирует с коромыслом, открывающим клапан. Конструкция верхнего кулачка обычно допускает более высокие обороты двигателя, поскольку обеспечивает наиболее прямой путь между кулачком и клапаном.

    Клапанный зазор

    Клапанный зазор - это небольшой зазор между толкателем клапана и штоком клапана, который обеспечивает полное закрытие клапана.На двигателях с механической регулировкой клапанов чрезмерный зазор вызывает шум клапанного механизма. Слишком малый зазор клапана может привести к тому, что клапаны не закроются должным образом, что приведет к снижению производительности и, возможно, перегреву выпускных клапанов. Как правило, зазор необходимо регулировать каждые 20 000 миль (32 000 км) с помощью щупа.

    В большинстве современных двигателей используются гидравлические подъемники для автоматической компенсации износа компонентов клапанного механизма. Грязное моторное масло может привести к поломке подъемника.

    Энергетический баланс

    Двигатели

    Otto имеют КПД около 30%; Другими словами, 30% энергии, генерируемой при сгорании, преобразуется в полезную энергию вращения на выходном валу двигателя, а оставшаяся часть приходится на потери из-за отходящего тепла, трения и вспомогательного оборудования двигателя. Есть несколько способов восстановить часть энергии, потерянной в отходящем тепле. Использование турбонагнетателя в дизельных двигателях очень эффективно за счет повышения давления поступающего воздуха и, по сути, обеспечивает такое же повышение производительности, как и при увеличении рабочего объема.Компания Mack Truck несколько десятилетий назад разработала турбинную систему, которая преобразовывала отработанное тепло в кинетическую энергию, которую оно возвращало в трансмиссию двигателя. В 2005 году BMW объявила о разработке турбо-пароварки - двухступенчатой ​​системы рекуперации тепла, аналогичной системе Mack, которая восстанавливает 80% энергии выхлопных газов и повышает эффективность двигателя Отто на 15%. Напротив, шестицилиндровый двигатель может снизить расход топлива на целых 40%.

    Современные двигатели часто преднамеренно строятся так, чтобы быть немного менее эффективными, чем они могли бы быть в противном случае.Это необходимо для контроля выбросов, таких как рециркуляция выхлопных газов и каталитические нейтрализаторы, уменьшающие смог и другие атмосферные загрязнители. Снижению эффективности можно противодействовать с помощью блока управления двигателем, использующего методы сжигания обедненной смеси.

    В Соединенных Штатах, Корпоративная средняя экономия топлива требует, чтобы транспортные средства достигли в среднем 35,5 миль на галлон (миль на галлон) по сравнению с текущим стандартом 25 миль на галлон. Поскольку автопроизводители стремятся соответствовать этим стандартам к 2016 году, следует рассмотреть новые способы разработки традиционных двигателей внутреннего сгорания (ДВС).Некоторые потенциальные решения для повышения эффективности использования топлива в соответствии с новыми требованиями включают зажигание после того, как поршень находится дальше всего от коленчатого вала, известная как верхняя мертвая точка (ВМТ), и применение цикла Миллера. Вместе эта модернизация может значительно снизить расход топлива и выбросы NOx.

    Исходное положение, такт впуска и такт сжатия.

    Зажигание топлива, рабочего такта и такта выпуска.

    Ссылки: Википедия

    Цикл четырехтактного двигателя производит водород из метана и улавливает CO2

    На этой схеме показаны компоненты цилиндро-поршневого узла CHAMP, используемого для создания водорода из метана и пара посредством каталитической реакции переменного объема. В процессе также концентрируются выбросы углекислого газа. Предоставлено: Дэвид Андерсон, Технологический институт Джорджии.

    Когда двигатель внутреннего сгорания не является двигателем внутреннего сгорания? Когда он был преобразован в модульный реактор риформинга, который мог бы сделать водород доступным для питания топливных элементов везде, где есть доступ к природному газу.

    Добавив катализатор, разделяющую водород мембрану и сорбент углекислого газа в цикл четырехтактного двигателя столетней давности, исследователи продемонстрировали лабораторную систему реформинга водорода, которая производит зеленое топливо при относительно низкой температуре в процессе, который может можно увеличивать или уменьшать масштаб для удовлетворения конкретных потребностей. Этот процесс может обеспечить водородом в точке его использования для бытовых топливных элементов или соседних электростанций, для производства электроэнергии и энергии в транспортных средствах, работающих на природном газе, для заправки городских автобусов или других транспортных средств на водородной основе, а также в качестве дополнения к периодически возникающим возобновляемым источникам энергии, таким как фотоэлектрические. .

    Известный как реактор с активным мембранным поршнем CO2 / ч3 (CHAMP), устройство работает при температурах, намного более низких, чем обычные процессы парового риформинга, потребляет значительно меньше воды и может также работать на других видах топлива, таких как метанол или сырье биологического происхождения. Он также улавливает и концентрирует выбросы углекислого газа, побочного продукта, который сейчас не имеет вторичного использования, хотя это может измениться в будущем.

    В отличие от обычных двигателей, которые работают с тысячами оборотов в минуту, реактор работает только с несколькими циклами в минуту - или медленнее - в зависимости от масштаба реактора и требуемой скорости производства водорода.И свечей зажигания нет, потому что не сгорает топливо.

    «У нас уже есть общенациональная инфраструктура распределения природного газа, поэтому гораздо лучше производить водород на месте использования, а не пытаться его распределить», - сказал Андрей Федоров, профессор Технологического института Джорджии, работающий над CHAMP с 2008 года. «Наша технология может производить это предпочтительное топливо везде, где есть природный газ, что может решить одну из основных проблем водородной экономики.«

    Профессор Технологического института Джорджии Андрей Федоров (слева) и старший научный сотрудник Юйчжэ Пэн демонстрируют лабораторную систему водородного риформинга, которая производит зеленое топливо при относительно низкой температуре в процессе, который можно увеличивать или уменьшать для удовлетворения конкретных потребностей. Предоставлено: Кэндлер Хоббс, Технологический институт Джорджии.

    В статье, опубликованной 9 февраля в журнале Industrial & Engineering Chemistry Research , описана операционная модель процесса CHAMP, включая критический этап внутренней адсорбции диоксида углерода, побочного продукта процесса реформинга метана, чтобы его можно было сконцентрировать и удалить. из реактора для улавливания, хранения или утилизации.О других реализациях системы сообщили три доктора технических наук Джорджии в качестве дипломных работ. с момента начала проекта в 2008 году. Исследование было поддержано Национальным научным фондом, Министерством обороны через стипендии NDSEG и Фондом гражданских исследований и развития США (CRDF Global).

    Ключ к процессу реакции - это регулируемый объем, обеспечиваемый подъемом и опусканием поршня в цилиндре.Как и в обычном двигателе, клапан регулирует поток газов в реактор и из него, когда поршень движется вверх и вниз. Четырехтактная система работает так:

    • Природный газ (метан) и пар втягиваются в реакционный цилиндр через клапан, когда поршень внутри опускается. Клапан закрывается, когда поршень достигает дна цилиндра.
    • Поршень поднимается в цилиндр, сжимая пар и метан по мере нагрева реактора. Когда температура достигает примерно 400 градусов Цельсия, внутри реактора происходят каталитические реакции с образованием водорода и диоксида углерода.Водород выходит через селективную мембрану, а диоксид углерода под давлением адсорбируется сорбирующим материалом, который смешивается с катализатором.
    • После того, как водород выходит из реактора и диоксид углерода связывается сорбентом, поршень опускается, уменьшая объем (и давление) в цилиндре. Диоксид углерода выделяется из сорбента в цилиндр.
    • Поршень снова перемещается в камеру, и клапан открывается, вытесняя концентрированный диоксид углерода и очищая реактор для начала нового цикла.

    «Все части головоломки соединились, - сказал Федоров, профессор Машиностроительной школы Джорджа Вудраффа в Технологическом институте Джорджии. «Предстоящие задачи в первую очередь носят экономический характер. Нашим следующим шагом будет строительство экспериментального реактора CHAMP».

    Исследователи Технологического института Джорджии продемонстрировали реактор CHAMP, который использует цикл четырехтактного двигателя для создания водорода, одновременно улавливая выбросы углекислого газа.Предоставлено: Кэндлер Хоббс, Технологический институт Джорджии.

    Проект был начат для решения некоторых проблем, связанных с использованием водорода в топливных элементах. Большая часть водорода, используемого сегодня, производится в процессе высокотемпературного риформинга, в котором метан соединяется с паром при температуре около 900 градусов по Цельсию. Процесс в промышленном масштабе требует до трех молекул воды на каждую молекулу водорода, и полученный газ с низкой плотностью необходимо транспортировать туда, где он будет использоваться.

    Лаборатория Федорова впервые провела термодинамические расчеты, предполагающие, что четырехтактный процесс можно модифицировать для производства водорода в относительно небольших количествах там, где он будет использоваться.Цели исследования заключались в создании модульного процесса реформинга, который мог бы работать при температуре от 400 до 500 градусов Цельсия, использовать всего две молекулы воды на каждую молекулу метана для производства четырех молекул водорода, иметь возможность масштабирования для удовлетворения конкретных потребностей. , и улавливать полученный диоксид углерода для потенциального использования или связывания.

    «Мы хотели полностью переосмыслить то, как мы проектировали реакторные системы», - сказал Федоров. «Чтобы получить необходимую эффективность, мы поняли, что нам нужно динамически изменять объем корпуса реактора.Мы изучили существующие механические системы, которые могли бы это сделать, и поняли, что эту возможность можно найти в системе, усовершенствованной более века назад: в двигателе внутреннего сгорания ».

    Масштаб системы CHAMP можно увеличивать или уменьшать для производства сотен килограммов водорода в день, необходимых для типичной автомобильной заправочной станции, или нескольких килограммов для отдельного транспортного средства или топливного элемента в жилых помещениях, сказал Федоров. Объем и скорость поршня в реакторе CHAMP можно регулировать в соответствии с потребностями в водороде, при этом согласовывая требования к регенерации сорбента диоксида углерода и эффективности разделения водородной мембраны.При практическом использовании несколько реакторов, вероятно, будут работать вместе для получения непрерывного потока водорода на желаемом уровне производства.

    «Мы взяли обычную химическую перерабатывающую установку и создали аналог, используя великолепное оборудование двигателя внутреннего сгорания», - сказал Федоров. «Реактор является масштабируемым и модульным, так что у вас может быть один модуль или сотня модулей в зависимости от того, сколько водорода вам нужно. Процессы риформинга топлива, очистки водорода и улавливания выбросов диоксида углерода объединены в одну компактную систему."


    Новый материал, технология позволяет эффективно производить водород, сырье для синтетического газа.
    Дополнительная информация: Дэвид М. Андерсон и др., Комплексный анализ парового риформинга метана с усиленной сорбцией в мембранном реакторе переменного объема, Industrial & Engineering Chemistry Research (2017).DOI: 10.1021 / acs.iecr.6b04392 Предоставлено Технологический институт Джорджии

    Ссылка : Цикл четырехтактного двигателя производит водород из метана и улавливает CO2 (2017, 16 февраля) получено 24 декабря 2020 с https: // физ.org / news / 2017-02-четырехтактный-водород-метан-улавливает-co2.html

    Этот документ защищен авторским правом. За исключением честных сделок с целью частного изучения или исследования, нет часть может быть воспроизведена без письменного разрешения. Контент предоставляется только в информационных целях.

    PPT - Принципы работы двигателя, двух- и четырехтактные двигатели Презентация в PowerPoint

  • 5 Принципы работы двигателя, двух- и четырехтактные двигатели

  • Цели обучения • Объясните простую работу двигателя.• Объясните, почему бензин распыляется в маленьком двигателе. • Опишите работу четырехтактного двигателя и объясните назначение каждого хода. • Объясните понятие фаз газораспределения. • Сравните систему смазки четырехтактного двигателя с системой смазки двухтактного двигателя.

  • Задачи обучения • Описать работу двухтактного двигателя и объяснить принципы работы двухтактного двигателя. • Перечислите преимущества и недостатки двухтактных и четырехтактных двигателей.

  • Принципы работы двигателя • Преобразует химическую энергию в механическую энергию • Бензиновый двигатель - это двигатель внутреннего сгорания • Бензин должен легко воспламеняться и быстро гореть • Энергию, получаемую при сжигании бензина, необходимо контролировать

  • Бензин необходимо распылять • Чем больше площадь поверхности подвергается воздействию воздуха, тем больше выделяется пара • Больше пара ведет к более быстрому горению • Бензин необходимо распылять • Распыление • Увеличенная площадь горения • Взрывное выделение тепловой энергии

  • Elementary Engine

  • Двух- и четырехтактные двигатели • Двигатели идентифицируются по количеству ходов поршня, необходимых для выполнения одного рабочего цикла • Каждый ход направлен либо к вращающемуся коленчатому валу, либо от него • Нижняя мертвая точка • Верхняя мертвая точка • Идентифицированные ходы по выполняемой работе

  • Четырехтактный двигатель • Четырехтактный необходим для завершения рабочего цикла • Такт всасывания • Ход сжатия • Рабочий ход • Ход выпуска • Два хода происходят во время каждого оборота коленчатого вала • Два оборота коленчатого вала завершают один рабочий цикл

  • Четырехтактный двигатель

  • Ход впуска • Поршень движется вниз • Объем пространства над поршнем увеличивается • Создает частичный вакуум • Впускной клапан открыт, а выпускной клапан закрыт

  • Ход впуска • Атмосферное давление заставляет воздух проходить через карбюратор, через порт впускного клапана в цилиндр • Впуск клапан должен открываться и закрываться в нужное время • Входящая воздушно-топливная смесь охлаждает клапан во время работы двигателя

  • Ход сжатия • Поршень движется вверх • Оба клапана закрыты • Смесь сжимается • Сила сгорания увеличивается

  • Power Stroke • Оба клапана закрыты • Топливно-воздушная смесь ig nited • Под действием горения поршень движется вниз

  • Ход выхлопа • Впускной клапан закрыт, а выпускной клапан открыт • Поднимающийся поршень выталкивает выхлопные газы из двигателя

  • Ход выхлопа • Выпускной клапан • Обеспечивает обтекаемый поток выхлопных газов • Необходимо контролировать нагрев.

  • Четырехтактные двигатели • Время работы клапана • Измеряется в градусах вращения коленчатого вала • Варьируется для разных двигателей • Перекрытие клапанов • Смазка • Обеспечивается маслом в картере • Системы разбрызгивания и насоса • Масло должно нужно слить и периодически заменять

  • Двухтактный двигатель • Два такта происходят при каждом обороте коленчатого вала • Преимущества перед четырехтактным двигателем • Более простая конструкция • Меньший размер • Легче • Достаточная смазка под крайними углами

  • Двухтактный двигатель • Перекрестная продувка • Форма головки поршня предотвращает попадание топливовоздушного заряда выхлопное отверстие • Используйте пластинчатые клапаны или поворотный клапан • Петля с продувкой • Плоская или слегка выпуклая головка поршня • Перекачивающие каналы вызывают завихрение поступающего воздуха

  • Двухтактный двигатель (Kohler Co.)

  • Работа двухтактного двигателя (Rupp Industries, Inc.)

  • Впуск в картер • Поршень движется вверх • Падение давления в картере • Открытое впускное отверстие • Впускной воздух через карбюратор втягивает топливо и масло в картер

  • Ignition-Power • Поршень движется вверх • Сжимает топливно-воздушную смесь • Искра зажигает топливно-воздушную смесь • Поршень приводится в движение вниз • Создает движение коленчатого вала

  • Выхлоп • Поршень движется вниз • Открыто выхлопное отверстие • Выхлопные газы выбрасываются • Полный выхлоп происходит при открытии переходных отверстий • Новый поток заряда в

  • Передача топлива • Поршень движется вниз • Воздушно-топливный заряд в картере сжат • Передаточный канал открыт • Сжатый заряд устремляется через порт

  • Четырехтактный двигатель vs.Двухтактный двигатель

  • Почему бензиновый двигатель считается двигателем внутреннего сгорания ? Потому что бензин соединяется с воздухом и сгорает внутри двигателя.

  • Что такое распыление и почему распыляется бензин? Распыление включает разбиение бензина на крошечные капли и смешивание его с воздухом. Бензин распыляется для быстрого сгорания, необходимого для двигателя.

  • Что такое четырехтактный цикл в четырехтактном цикле? Ход впуска Рабочий ход Ход сжатия Ход выпуска

  • Что такое перекрытие клапанов? Перекрытие клапанов - это состояние, при котором оба клапана открыты одновременно.

  • Почему двухтактные двигатели даже получают адекватную смазку при работе под крайними углами? Потому что он получает смазку, когда топливо, смешанное с маслом, проходит через двигатель.

  • Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
