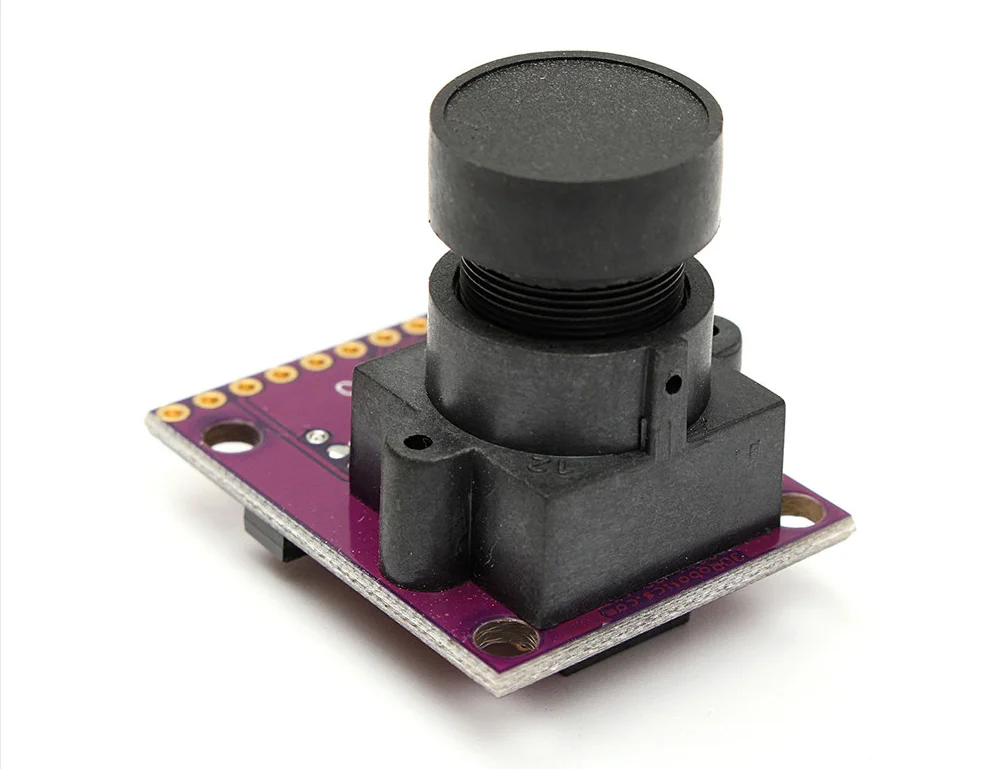

Оптический датчик это: принцип работы, конструкция, виды, область применения

Оптические датчики | это… Что такое Оптические датчики?

Содержание 1 Определение 2 Строение оптических датчиков 3 Типы устройства и принцип действия оптических датчиков 4 Схема подключения оптических датчиков 5 Сфера применения 6 См. также 7 Примечания 8 Литература 9 Ссылки

Определение

Оптические датчики — небольшие по размерам электронные устройства, способные под воздействием электромагнитного излучения в видимом, инфракрасном и ультрафиолетовом диапазонах подавать единичный или совокупность сигналов на вход регистрирующей или управляющей системы. Оптические датчики реагируют на непрозрачные и полупрозрачные предметы, водяной пар, дым, аэрозоли.

Оптические датчики являются разновидностью бесконтактных датчиков, так как механический контакт между чувствительной областью датчика (сенсором) и воздействующим объектом отсутствует. Данное свойство оптических датчиков обуславливает их широкое применение в автоматических системах управления. Дальность действия оптических датчиков намного больше, чем у других типов бесконтактных датчиков.

Оптические датчики называют ещё оптическими бесконтактными выключателями, фотодатчиками, фотоэлектрическими датчиками.

Строение оптических датчиков

излучатель оптического датчика

Излучатель датчика состоит из:

• Корпус
• Излучатель
• Подстроечный элемент
• Генератор
• Индикатор

приёмник оптического датчика

Приёмник датчика состоит из:

• Корпус
• Фотодиод
• Подстроечный элемент
• Электронный ключ
• Триггер
• Демодулятор
• Индикатор

Типы устройства и принцип действия оптических датчиков

По типу устройства оптические датчики делятся на моноблочные и двухблочные. В моноблочных излучатель и приёмник находятся в одном корпусе. У двухблочных датчиков источник излучения и приёмник оптического сигнала расположены в отдельных корпусах.

По принципу работы выделяют три группы оптических датчиков:

тип T — датчики барьерного типа (приём луча от отдельно стоящего излучателя)
тип R — датчики рефлекторного типа (приём луча, отражённого катафотом)
тип D — датчики диффузионного типа (приём луча, рассеянно отражённого объектом)

У датчиков барьерного типа излучатель и приёмник находятся в отдельных корпусах, которые устанавливаются друг напротив друга на одной оси. Дальность разнесения корпусов может достигать 100 метров. Предмет, попавший в активную зону оптического датчика, прерывает прохождение луча. Изменение фиксируется приёмником, появившийся сигнал после обработки подаётся на управляемое устройство.

Датчики рефлекторного типа содержат в одном корпусе и передатчик оптического сигнала, и его приёмник . Для отражения луча используется рефлектор (катафот). Датчики такого типа активно используются на конвейере для подсчёта количества продукции. Для обнаружения объектов с зеркальной, отражающей металлической поверхностью в датчиках рефлекторного типа используют поляризационный фильтр. Дальность действия датчиков рефлекторного типа может достигать 8 метров.

В датчиках диффузионного отражения источник оптического сигнала и его приёмник находятся в одном корпусе. Приёмник учитывает интенсивность луча, отражённого контролируемым объектом. Для точности срабатывания в датчиках данного типа может включаться функция подавления фона. Дальность действия зависит от отражательных свойств объекта, может быть определена с помощью поправочного коэффициента, и при использовании стандартной мишени может достигать 2 метров.

Оптические датчики имеют индикатор рабочего состояния и, как правило, регулятор чувствительности, который даёт возможность настроить срабатывание на объект, находящийся на неблагоприятном фоне.

Источником излучения в современных оптических датчиках являются светодиоды.

Схема подключения оптических датчиков

На выходе оптического датчика стоит транзистор PNP- или NPN-типа с открытым коллектором. Нагрузка подключается между выходом и, в зависимости от типа транзистора, общим минусовым или плюсовым проводом. Если в исходном состоянии нагрузка подключена, то выполняется функция размыкающего контакта и наоборот.

Сфера применения

Оптические датчики как составная часть автоматизированных систем управления широко применяются для определения наличия и количества предметов, присутствия на их поверхности наклеек, надписей, этикеток или меток, позиционирования и сортировки предметов. С помощью оптических датчиков можно контролировать расстояние, габариты, уровень, цвет и степень прозрачности. Их устанавливают в системы автоматического управления освещением, приборы дистанционного управления, используют в охранных системах.

См. также

• Датчик
• Оптика
• Катафот

Примечания

Литература

• Виглеб Г. Датчики. Устройство и применение. Москва. Издательство «Мир», 1989
• Катыс Г. П. Библиотека по автоматике, вып. 6. Оптические датчики температуры. «Госэнергоиздат», 1959
• Окоси Т. Волоконно-оптические датчики, 1990

Ссылки

Оптические датчики | это… Что такое Оптические датчики?

Содержание 1 Определение 2 Строение оптических датчиков 3 Типы устройства и принцип действия оптических датчиков 4 Схема подключения оптических датчиков 5 Сфера применения 6 См. также 7 Примечания 8 Литература 9 Ссылки

Определение

Оптические датчики — небольшие по размерам электронные устройства, способные под воздействием электромагнитного излучения в видимом, инфракрасном и ультрафиолетовом диапазонах подавать единичный или совокупность сигналов на вход регистрирующей или управляющей системы. Оптические датчики реагируют на непрозрачные и полупрозрачные предметы, водяной пар, дым, аэрозоли.

Оптические датчики являются разновидностью бесконтактных датчиков, так как механический контакт между чувствительной областью датчика (сенсором) и воздействующим объектом отсутствует. Данное свойство оптических датчиков обуславливает их широкое применение в автоматических системах управления. Дальность действия оптических датчиков намного больше, чем у других типов бесконтактных датчиков.

Оптические датчики называют ещё оптическими бесконтактными выключателями, фотодатчиками, фотоэлектрическими датчиками.

Строение оптических датчиков

излучатель оптического датчика

Излучатель датчика состоит из:

• Корпус
• Излучатель
• Подстроечный элемент
• Генератор
• Индикатор

приёмник оптического датчика

Приёмник датчика состоит из:

• Корпус
• Фотодиод
• Подстроечный элемент
• Электронный ключ
• Триггер
• Демодулятор
• Индикатор

Типы устройства и принцип действия оптических датчиков

По типу устройства оптические датчики делятся на моноблочные и двухблочные. В моноблочных излучатель и приёмник находятся в одном корпусе. У двухблочных датчиков источник излучения и приёмник оптического сигнала расположены в отдельных корпусах.

По принципу работы выделяют три группы оптических датчиков:

тип T — датчики барьерного типа (приём луча от отдельно стоящего излучателя)
тип R — датчики рефлекторного типа (приём луча, отражённого катафотом)
тип D — датчики диффузионного типа (приём луча, рассеянно отражённого объектом)

У датчиков барьерного типа излучатель и приёмник находятся в отдельных корпусах, которые устанавливаются друг напротив друга на одной оси. Дальность разнесения корпусов может достигать 100 метров. Предмет, попавший в активную зону оптического датчика, прерывает прохождение луча. Изменение фиксируется приёмником, появившийся сигнал после обработки подаётся на управляемое устройство.

Датчики рефлекторного типа содержат в одном корпусе и передатчик оптического сигнала, и его приёмник . Для отражения луча используется рефлектор (катафот). Датчики такого типа активно используются на конвейере для подсчёта количества продукции. Для обнаружения объектов с зеркальной, отражающей металлической поверхностью в датчиках рефлекторного типа используют поляризационный фильтр. Дальность действия датчиков рефлекторного типа может достигать 8 метров.

В датчиках диффузионного отражения источник оптического сигнала и его приёмник находятся в одном корпусе. Приёмник учитывает интенсивность луча, отражённого контролируемым объектом. Для точности срабатывания в датчиках данного типа может включаться функция подавления фона. Дальность действия зависит от отражательных свойств объекта, может быть определена с помощью поправочного коэффициента, и при использовании стандартной мишени может достигать 2 метров.

Оптические датчики имеют индикатор рабочего состояния и, как правило, регулятор чувствительности, который даёт возможность настроить срабатывание на объект, находящийся на неблагоприятном фоне.

Источником излучения в современных оптических датчиках являются светодиоды.

Схема подключения оптических датчиков

На выходе оптического датчика стоит транзистор PNP- или NPN-типа с открытым коллектором. Нагрузка подключается между выходом и, в зависимости от типа транзистора, общим минусовым или плюсовым проводом. Если в исходном состоянии нагрузка подключена, то выполняется функция размыкающего контакта и наоборот.

Сфера применения

Оптические датчики как составная часть автоматизированных систем управления широко применяются для определения наличия и количества предметов, присутствия на их поверхности наклеек, надписей, этикеток или меток, позиционирования и сортировки предметов. С помощью оптических датчиков можно контролировать расстояние, габариты, уровень, цвет и степень прозрачности. Их устанавливают в системы автоматического управления освещением, приборы дистанционного управления, используют в охранных системах.

См. также

• Датчик
• Оптика
• Катафот

Примечания

Литература

• Виглеб Г. Датчики. Устройство и применение. Москва. Издательство «Мир», 1989
• Катыс Г. П. Библиотека по автоматике, вып. 6. Оптические датчики температуры. «Госэнергоиздат», 1959
• Окоси Т. Волоконно-оптические датчики, 1990

Ссылки

Что такое оптический датчик? (с картинками)

`;

Наука

Факт проверен

Джейсон С. Чавис

Дата последнего изменения: 31 октября 2022 г.

Оптический датчик — это устройство, преобразующее световые лучи в электронные сигналы. Подобно фоторезистору, он измеряет физическое количество света и переводит его в форму, считываемую прибором. Обычно оптический датчик является частью более крупной системы, объединяющей измерительное устройство, источник света и сам датчик. Обычно это связано с электрическим триггером, который реагирует на изменение сигнала в датчике освещенности.

Одной из особенностей оптического датчика является его способность измерять изменения от одного или нескольких световых лучей. Это изменение чаще всего связано с изменением интенсивности света. Когда происходит изменение фазы, датчик освещенности действует как фотоэлектрический триггер, увеличивая или уменьшая электрический выход в зависимости от типа датчика.

Оптические датчики могут работать либо по методу одной точки, либо по распределению точек. При одноточечном методе для активации датчика требуется единственное изменение фазы. С точки зрения концепции распределения, датчик реагирует на длинную серию датчиков или одиночную волоконно-оптическую решетку.

Другие особенности оптических датчиков включают различие между тем, размещаются ли они внутри или снаружи устройства.

Внешние преобразователи регистрируют и пропускают необходимое количество света. Они известны как внешние датчики. Внутренние датчики — это те, которые встроены в оптическое волокно или устройство. Они обычно используются для измерения небольших изменений, таких как изгиб или незначительное изменение направления.

Основное значение для правильного использования оптического датчика заключается в том, что он сохраняет определенные аспекты измеряемых свойств. Он всегда должен оставаться чувствительным к свойству. Точно так же оно должно быть нечувствительным к любому другому свойству.

Кроме того, это не может повлиять на то, какое измерение обычно выполняется. То есть он не может изменить количество света, влияющего на фотоэлектрические свойства.

Оптические датчики имеют множество применений. Их можно найти во всем, от компьютеров до детекторов движения. Например, когда дверь в полностью затемненное место, такое как внутренняя часть копировального аппарата, открывается, свет воздействует на датчик, вызывая увеличение производительности электроэнергии. Это вызовет электрический отклик и остановит машину в целях безопасности.

Из-за особенностей фотоэлектрических датчиков головка регистрации устройства должна всегда оставаться чистой. Такие вещи, как пыль и материалы, могут препятствовать правильному приему света, ограничивая успешное выполнение датчиком своей работы. Без надлежащего уровня света светочувствительное устройство не может создавать или ограничивать достаточное количество электричества.
