Как отрегулировать карбюратор ВАЗ?

 Жигули пятой модели стали производиться с 1980 и по 1995 г.г. В свое время они были очень популярными. Главным силовым агрегатом, который устанавливался на авто этой модели, был 4-ех цилиндровый, 4-ех тактный мотор внутреннего сгорания, рабочим объёмом 1,29л, 1,45л и 1,57л. Как отрегулировать карбюратор ВАЗ пятой модели самостоятельно мы рассмотрим данной статье.

 Карбюратор служит для того, чтобы смешивать в нужной пропорции воздуха и бензина, подачи получившейся смеси в цилиндры мотора и обеспечивающим правильную работу двигателя на разных режимах. По мнению многих работников автосервиса это  точная и непростая деталь в автомобиле. По этой причине грамотное выполнение им своих функций зависит от правильного поддержания установок в процессе его изготовления и настройки.

Главные механизмы и системы

Карбюратор имеет нескольких систем:

Система поддержания нужного уровня бензина;

Система запуска и прогрева холодного мотора;

Система холостого хода;

Главная дозирующая система;

Ускорительный насос;

Система эконостата.

 Настраивать нужно первые три системы. Отрегулировать карбюратор в "пятерке" можно не снимая его с машины. Так как детали и узлы автомобилей моделей 2105 и 2107 по своему строению одинаковы и различны только диаметрами отверстий топливных и воздушных жиклёров, то "семерку" можно отрегулировать также.

 Поддержание нужного уровня топлива в таком аппарате обеспечивает поплавковый механизм. Несколько слов о его настройке.

Заведите машину, и дайте ей поработать несколько минут;

Снимите крышку карбюратора;

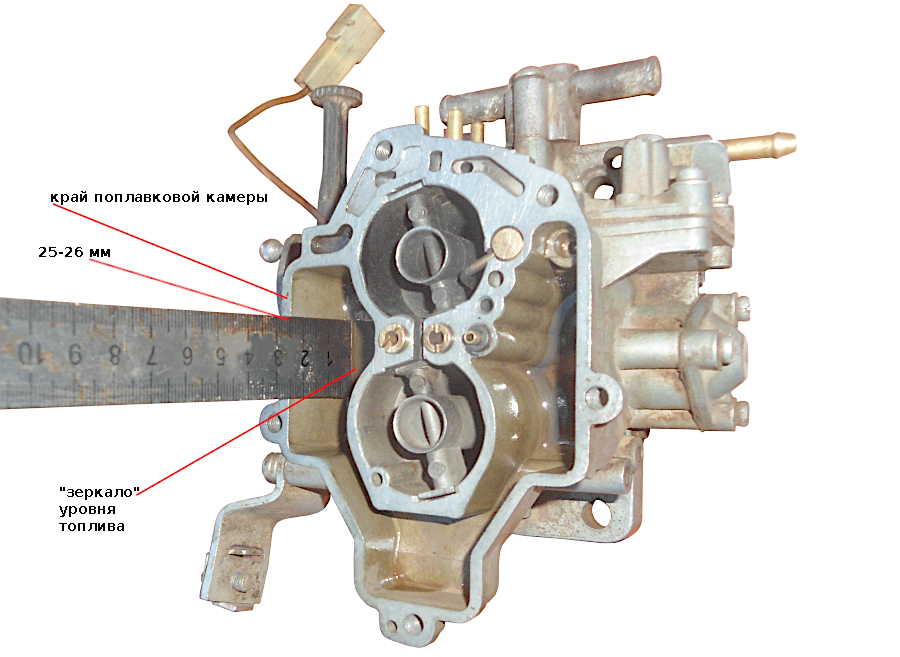

В поплавковой камере обратите внимание на уровень топлива. Он должен соответствовать размеру около 30 мм.;

Проверьте наибольший ход иглы клапана. Он должен состовлять около 10 мм. Для проверки замерьте расстояние между прокладкой крышки и наибольшим отведённым поплавком. Оно должно быть около 15 мм. Если показатели больше или меньше, то с помощью кронштейна можно его отрегулировать;

Визуально проверьте перпендикулярность язычка оси игольчатого клапана и параллельность поплавка нижней плоскости крышки.

При несоответствиях выровните.;

 Если всеми сказанными действиями у вас не получается настроить нужный уровень топлива (28 мм) в поплавковой камере, то проведите замену игольчатого клапана.

 Регулировка пускового устройства карбюратора ВАЗ 2105

Используя рукоятку тяги, который находится в салоне, закрыть воздушную заслонку;

Проверить, чтобы хвостовик тяги был в конце паза штока пускового устройства карбюратора. При несоответствиях устранить, подгибая тягу;

Снять крышку и отмерить зазор между кромкой воздушной заслонки и стенкой камеры при утопленном штоке пускового устройства (шток утапливаем при помощи отвёртки, когда тяга отсоединена). Он должен соответствовать 5 мм. Настраиваем вращением регулировочного винта пускового устройства.

Настройка холостого хода

Перед работой прогрейте автомобиль.

Винтом количества смеси вывести мотор на 850 об/мин;

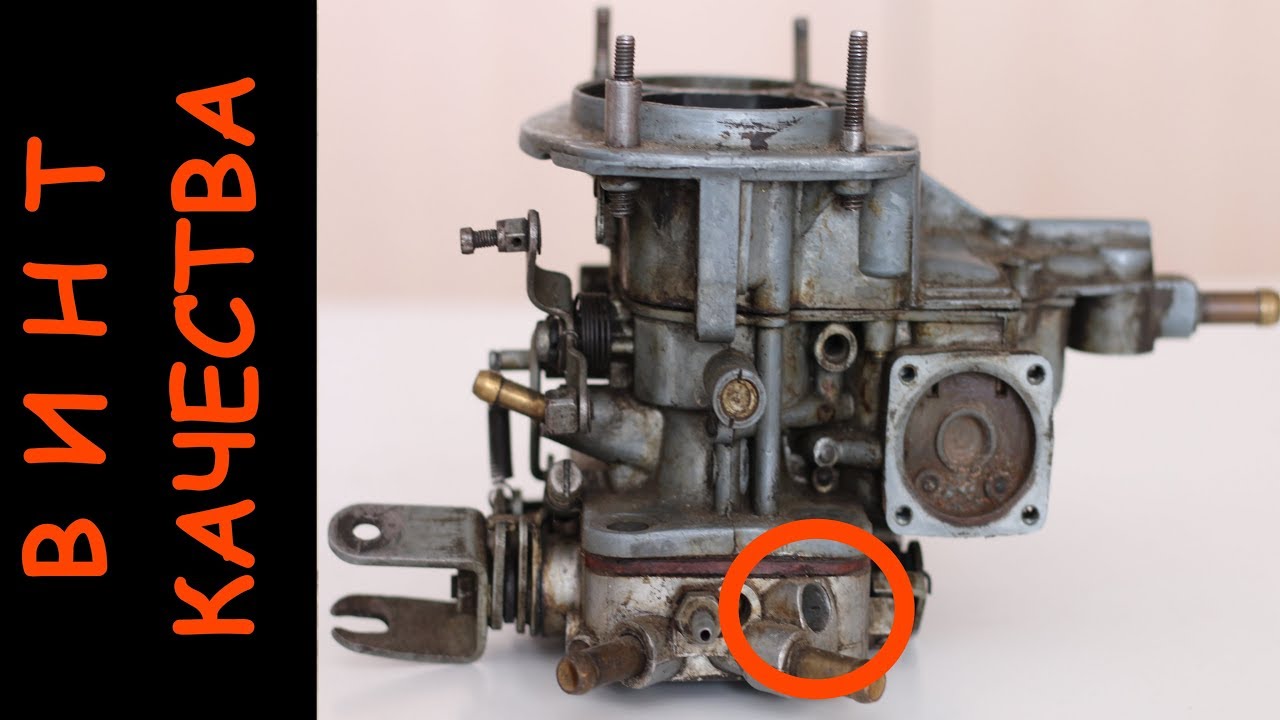

Винтом качества вывести обороты на максимальный уровень;

Винтом количества снизить обороты до 850;

Винтом качества опять довести до максимальной работы;

 Добившись, таким образом, 850 об/мин завернуть винт качества до момента, когда потряхивает двигатель;

Отворачивая винт качества добиться спокойной работы мотора.

При грамотной регулировке карбюратора ВАЗ 2105 расход топлива летом не должен быть больше:

на трассе при скорости 90 км/час – около 7 л на 100 км;

в городских условиях – 8 – 9 л.

 Если у вас есть вопросы, то их можно задать специалистам нашего автосервиса на Пономарева, 25. К нам можно записаться на работы заранее по нашим телефонам. Детали для карбюратора и сам карбюратор можно заказать на нашем сайте через интернет-магазин, или обратиться к сети наших магазинов.

Как отрегулировать карбюратор на ЗИЛ 131 opex.ru

Array
(
    [DATE_ACTIVE_FROM] => 19.10.2020 16:30:00
    [~DATE_ACTIVE_FROM] => 19.10.2020 16:30:00
    [ID] => 509710628
    [~ID] => 509710628
    [NAME] => Регулировка карбюратора ЗИЛ 130, 131
    [~NAME] => Регулировка карбюратора ЗИЛ 130, 131
    [IBLOCK_ID] => 33
    [~IBLOCK_ID] => 33
    [IBLOCK_SECTION_ID] =>
    [~IBLOCK_SECTION_ID] =>
    [DETAIL_TEXT] =>

В статье речь пойдет о двух легендарных моделях транспорта — ЗИЛ 130 и ЗИЛ 131, которые производились в течение пятидесяти лет и пользовались спросом во многих отраслях экономики. Эти марки автомобилей до сих пор считаются одними из наиболее надежных в своем классе. Это объясняется продуманной конструкцией каждой из ключевых деталей. Среди них присутствует карбюратор К88А, который отвечал длительному сроку эксплуатации, что на тот временной момент было редкостью. Но есть одна оговорка: для этого требуется постоянная регулировка карбюратора ЗИЛ 130 и настройка. Запчасти для ЗИЛ.

Эти марки транспортных средств до сих пор применяются в промышленных областях, но в последние с течением времени производство было сокращено. Несмотря на последний фактор, спрос на авто не снижается. Единственное, о чем вынуждены помнить предприятия в этом случае: необходимость регулярных ремонтных работ и постоянная настройка карбюратора ЗИЛ 130. О данной конструктивном элементе пойдет речь в материале.

Конструктивные особенности карбюратора

Перед тем как приступить к регулировке карбюратора ЗИЛ 131 и 130, следует ознакомиться с инструкцией по принципам работы и механизму детали. Само устройство представляет собой оборудование из двух камер, выполняющее две базовые функции: распиливание топлива и подача воздушных потоков. Обе части работают параллельно двигателю и расположены в конструктивном плане в одном месте. О системе зажигания ЗИЛ-131

Конструкция позволяет делать регулировку карбюратора ЗИЛ 130 своими руками. Если деталь начинает давать сбои в работе, то вместо съема агрегата часто необходима повторная настройка. Для этого понадобится набор знаний по устройству. Для этого понадобится инструкция к автомобилю. Как правило, узкоспециализированными знаниями в полной мере владеют специалисты, отвечающие за ремонт изделий. Для автовладельцев часто необходимо только понимание калибровки карбюратора ЗИЛ 130 или 131 для решений сбоев.

Метод регулировки холостого хода

Плавающий холостой ход — одна из распространенных проблем. Причина заключается в цилиндрах, куда поступает топливо низкого качества вследствие возникновения какой-либо поломки.

Водитель замечает плавающие обороты, а машина начинает «троить» на холостом ходу. Тогда и нужно регулирование винтов, влияющих на состав смеси. Далее приведена пошаговая инструкция регулировки карбюратора ЗИЛ 130:

  • Владелец заворачивает винт до состояния упора и затем ослабляет на 5 оборотов. Так получится отрегулировать топливную смесь для блока.
  • Далее закручивают деталь количества смеси и ослабляют на 2–3 оборота.
  • Включают двигатель и ожидают прогрева.
  • Винт и отвертка помогают регулировать сам карбюратор, чтобы агрегат достиг цифры в 800 оборотов.
  • Винт качества затягивают, пока двигатель не «чихает». Ослабляют на половину.
  • Повторяют предыдущий пункт. Винт качества еще раз закручивают до момента нестабильности и вновь ослабляют на пол-оборота.

Этого достаточно, чтобы понять, как отрегулировать карбюратор на ЗИЛ 131 и 130.

Теперь карбюратор будет исправно работать. Объем масла в двигателе ЗИЛ 130

Виды неисправностей карбюраторов

Но не все проблемы решаются при помощи калибровки. Случаются и ситуации, при которых необходим ремонт карбюратора ЗИЛ 130 и ЗИЛ 131. Согласно статистике, отмечено 4 основных неисправности, которые встречаются в таких карбюраторах. В ряде случаев устранение происходит как в сервисе специалистами, так и самостоятельно.

  • Появление конденсата в карбюраторе. В последнее время с такой проблемой сталкивается большинство водителей, а основная причина ее появления заключается в топливе низкого качества. Обычно такая неприятность случается, если в бак с бензином попадает посторонний предмет или топливо разбавили другой жидкостью. В случае с ЗИЛ 130 и 131 конденсат может появляться и из-за постоянной эксплуатации транспортных средств: на автомобилях занимаются транспортировкой круглый год даже при самых низких температурах. Бензин низкого качества замерзает в такой ситуации и образует конденсат.
    Необходимо прибегнуть к замене топлива в баке.
  • Звуки хлопков и выстрелы. Специалисты говорят о нескольких причинах такого поведения автомобиля. Возможно, как и в прошлом пункте — это топливо низкого класса. Оборудованию не хватает обогащенной воздушной смеси, поэтому происходит частичное воспламенение. Это и является причиной выстрелов, которые слышит водитель. Также возможны неполадки жиклеров: они попросту могут засориться. Поможет прочистка с помощью мощного воздуха или промывка специальной технической жидкостью. После этого неприятные звуки исчезнут.
  • Нет поступления бензина. Обычно дело в том, что устройство могло засориться. Здесь не обойтись без снятия элемента и его разбора. Все составляющие нужно тщательно прочистить. Также рекомендуется дополнительно проверить шланги (в них возможны дефекты) — они тоже могут стать источником неполадки.
  • Устройство переливает. В само оборудование поступает избыток топлива.
    Чтобы разобраться и выполнить процедуру своими руками, рекомендуют отрегулировать винт качества. Если проблема осталась, то нужно заменить свечи зажигания — они также могут быть причиной неполадок.

В списке приведены основные неисправности, с которыми может столкнуться водитель и решить проблему самостоятельно. Если же обнаружены более серьезные недостатки, то в этом случае рекомендуется обратиться в сервисный центр или к профессиональным автомеханикам. Возможно, что необходима тщательная регулировка карбюратора, с которой простому автовладельцу не справиться. Специалисты даже рекомендуют не пытаться разобраться в сложных поломках самостоятельно — велика вероятность, что из–за незнания конструкции можно полностью вывести из строя автомобиль. Регулировка и настройка здесь не помогут.

Основные рекомендации по уходу за карбюратором

Все-таки лучше предпринять профилактические меры, чем исправлять повреждения и дефекты устройства. Чтобы водителям не пришлось сталкиваться с подобными проблемами, достаточно следовать простым рекомендациям по уходу за карбюратором и следовать простой инструкции:

  • Если автомобиль отправляется на техническое обслуживание, то обязательно нужно проверить герметичность всех заглушек, пробок и дополнительных соединений.
    Если она будет нарушена, то произойдет утечка топлива, что негативно повлияет на работу техники.
  • Обязательно нужно периодически удалять отстой из поплавковой камеры, а также 2 раза в год обязательно требуется промывать каналы и жиклеры. Для этого отлично подойдет высокооктановый бензин или ацетон, если загрязнения слишком сильные.
  • После промывки детали нужно тщательно высушивать и очищать с помощью мягкой ткани.

В статье подробно рассмотрено, как регулировать карбюратор ЗИЛ — обычно с такой простой задачей может справиться любой. Но если обнаружена серьезная проблема в устройстве, то ремонт и регулировку лучше доверить профессионалам.

Читайте о характеристиках двигателя ЗИЛ–130

[~DETAIL_TEXT] =>

В статье речь пойдет о двух легендарных моделях транспорта — ЗИЛ 130 и ЗИЛ 131, которые производились в течение пятидесяти лет и пользовались спросом во многих отраслях экономики. Эти марки автомобилей до сих пор считаются одними из наиболее надежных в своем классе.

Это объясняется продуманной конструкцией каждой из ключевых деталей. Среди них присутствует карбюратор К88А, который отвечал длительному сроку эксплуатации, что на тот временной момент было редкостью. Но есть одна оговорка: для этого требуется постоянная регулировка карбюратора ЗИЛ 130 и настройка. Запчасти для ЗИЛ.

Эти марки транспортных средств до сих пор применяются в промышленных областях, но в последние с течением времени производство было сокращено. Несмотря на последний фактор, спрос на авто не снижается. Единственное, о чем вынуждены помнить предприятия в этом случае: необходимость регулярных ремонтных работ и постоянная настройка карбюратора ЗИЛ 130. О данной конструктивном элементе пойдет речь в материале.

Конструктивные особенности карбюратора

Перед тем как приступить к регулировке карбюратора ЗИЛ 131 и 130, следует ознакомиться с инструкцией по принципам работы и механизму детали. Само устройство представляет собой оборудование из двух камер, выполняющее две базовые функции: распиливание топлива и подача воздушных потоков. Обе части работают параллельно двигателю и расположены в конструктивном плане в одном месте. О системе зажигания ЗИЛ-131

Конструкция позволяет делать регулировку карбюратора ЗИЛ 130 своими руками. Если деталь начинает давать сбои в работе, то вместо съема агрегата часто необходима повторная настройка. Для этого понадобится набор знаний по устройству. Для этого понадобится инструкция к автомобилю. Как правило, узкоспециализированными знаниями в полной мере владеют специалисты, отвечающие за ремонт изделий. Для автовладельцев часто необходимо только понимание калибровки карбюратора ЗИЛ 130 или 131 для решений сбоев.

Метод регулировки холостого хода

Плавающий холостой ход — одна из распространенных проблем. Причина заключается в цилиндрах, куда поступает топливо низкого качества вследствие возникновения какой-либо поломки. Водитель замечает плавающие обороты, а машина начинает «троить» на холостом ходу. Тогда и нужно регулирование винтов, влияющих на состав смеси. Далее приведена пошаговая инструкция регулировки карбюратора ЗИЛ 130:

  • Владелец заворачивает винт до состояния упора и затем ослабляет на 5 оборотов. Так получится отрегулировать топливную смесь для блока.
  • Далее закручивают деталь количества смеси и ослабляют на 2–3 оборота.
  • Включают двигатель и ожидают прогрева.
  • Винт и отвертка помогают регулировать сам карбюратор, чтобы агрегат достиг цифры в 800 оборотов.
  • Винт качества затягивают, пока двигатель не «чихает». Ослабляют на половину.
  • Повторяют предыдущий пункт. Винт качества еще раз закручивают до момента нестабильности и вновь ослабляют на пол-оборота.

Этого достаточно, чтобы понять, как отрегулировать карбюратор на ЗИЛ 131 и 130. Теперь карбюратор будет исправно работать. Объем масла в двигателе ЗИЛ 130

Виды неисправностей карбюраторов

Но не все проблемы решаются при помощи калибровки. Случаются и ситуации, при которых необходим ремонт карбюратора ЗИЛ 130 и ЗИЛ 131. Согласно статистике, отмечено 4 основных неисправности, которые встречаются в таких карбюраторах. В ряде случаев устранение происходит как в сервисе специалистами, так и самостоятельно.

  • Появление конденсата в карбюраторе. В последнее время с такой проблемой сталкивается большинство водителей, а основная причина ее появления заключается в топливе низкого качества. Обычно такая неприятность случается, если в бак с бензином попадает посторонний предмет или топливо разбавили другой жидкостью. В случае с ЗИЛ 130 и 131 конденсат может появляться и из-за постоянной эксплуатации транспортных средств: на автомобилях занимаются транспортировкой круглый год даже при самых низких температурах. Бензин низкого качества замерзает в такой ситуации и образует конденсат. Необходимо прибегнуть к замене топлива в баке.
  • Звуки хлопков и выстрелы. Специалисты говорят о нескольких причинах такого поведения автомобиля. Возможно, как и в прошлом пункте — это топливо низкого класса. Оборудованию не хватает обогащенной воздушной смеси, поэтому происходит частичное воспламенение. Это и является причиной выстрелов, которые слышит водитель. Также возможны неполадки жиклеров: они попросту могут засориться. Поможет прочистка с помощью мощного воздуха или промывка специальной технической жидкостью. После этого неприятные звуки исчезнут.
  • Нет поступления бензина. Обычно дело в том, что устройство могло засориться. Здесь не обойтись без снятия элемента и его разбора. Все составляющие нужно тщательно прочистить. Также рекомендуется дополнительно проверить шланги (в них возможны дефекты) — они тоже могут стать источником неполадки.
  • Устройство переливает. В само оборудование поступает избыток топлива. Чтобы разобраться и выполнить процедуру своими руками, рекомендуют отрегулировать винт качества. Если проблема осталась, то нужно заменить свечи зажигания — они также могут быть причиной неполадок.

В списке приведены основные неисправности, с которыми может столкнуться водитель и решить проблему самостоятельно. Если же обнаружены более серьезные недостатки, то в этом случае рекомендуется обратиться в сервисный центр или к профессиональным автомеханикам. Возможно, что необходима тщательная регулировка карбюратора, с которой простому автовладельцу не справиться. Специалисты даже рекомендуют не пытаться разобраться в сложных поломках самостоятельно — велика вероятность, что из–за незнания конструкции можно полностью вывести из строя автомобиль. Регулировка и настройка здесь не помогут.

Основные рекомендации по уходу за карбюратором

Все-таки лучше предпринять профилактические меры, чем исправлять повреждения и дефекты устройства. Чтобы водителям не пришлось сталкиваться с подобными проблемами, достаточно следовать простым рекомендациям по уходу за карбюратором и следовать простой инструкции:

  • Если автомобиль отправляется на техническое обслуживание, то обязательно нужно проверить герметичность всех заглушек, пробок и дополнительных соединений. Если она будет нарушена, то произойдет утечка топлива, что негативно повлияет на работу техники.
  • Обязательно нужно периодически удалять отстой из поплавковой камеры, а также 2 раза в год обязательно требуется промывать каналы и жиклеры. Для этого отлично подойдет высокооктановый бензин или ацетон, если загрязнения слишком сильные.
  • После промывки детали нужно тщательно высушивать и очищать с помощью мягкой ткани.

В статье подробно рассмотрено, как регулировать карбюратор ЗИЛ — обычно с такой простой задачей может справиться любой. Но если обнаружена серьезная проблема в устройстве, то ремонт и регулировку лучше доверить профессионалам.

Читайте о характеристиках двигателя ЗИЛ–130

[DETAIL_TEXT_TYPE] => html [~DETAIL_TEXT_TYPE] => html [PREVIEW_TEXT] =>

В статье речь пойдет о двух легендарных моделях транспорта — ЗИЛ 130 и ЗИЛ 131, которые производились в течение пятидесяти лет и пользовались спросом во многих отраслях экономики. Эти марки автомобилей до сих пор считаются одними из наиболее надежных в своем классе. Это объясняется продуманной конструкцией каждой из ключевых деталей. Среди них присутствует карбюратор К88А, который отвечал длительному сроку эксплуатации, что на тот временной момент было редкостью. Но есть одна оговорка: для этого требуется постоянная регулировка карбюратора ЗИЛ 130 и настройка.

[~PREVIEW_TEXT] =>

В статье речь пойдет о двух легендарных моделях транспорта — ЗИЛ 130 и ЗИЛ 131, которые производились в течение пятидесяти лет и пользовались спросом во многих отраслях экономики. Эти марки автомобилей до сих пор считаются одними из наиболее надежных в своем классе. Это объясняется продуманной конструкцией каждой из ключевых деталей. Среди них присутствует карбюратор К88А, который отвечал длительному сроку эксплуатации, что на тот временной момент было редкостью. Но есть одна оговорка: для этого требуется постоянная регулировка карбюратора ЗИЛ 130 и настройка.

[PREVIEW_TEXT_TYPE] => html [~PREVIEW_TEXT_TYPE] => html [DETAIL_PICTURE] => [~DETAIL_PICTURE] => [TIMESTAMP_X] => 23. 10.2020 16:59:30 [~TIMESTAMP_X] => 23.10.2020 16:59:30 [ACTIVE_FROM] => 19.10.2020 16:30:00 [~ACTIVE_FROM] => 19.10.2020 16:30:00 [LIST_PAGE_URL] => /press/articles/ [~LIST_PAGE_URL] => /press/articles/ [DETAIL_PAGE_URL] => /press/articles/regulirovka-karbyuratora-zil-130-131/ [~DETAIL_PAGE_URL] => /press/articles/regulirovka-karbyuratora-zil-130-131/ [LANG_DIR] => / [~LANG_DIR] => / [CODE] => regulirovka-karbyuratora-zil-130-131 [~CODE] => regulirovka-karbyuratora-zil-130-131 [EXTERNAL_ID] => 509710628 [~EXTERNAL_ID] => 509710628 [IBLOCK_TYPE_ID] => content [~IBLOCK_TYPE_ID] => content [IBLOCK_CODE] => articles [~IBLOCK_CODE] => articles [IBLOCK_EXTERNAL_ID] => [~IBLOCK_EXTERNAL_ID] => [LID] => s1 [~LID] => s1 [NAV_RESULT] => [DISPLAY_ACTIVE_FROM] => 19.10.2020 [IPROPERTY_VALUES] => Array ( [SECTION_META_TITLE] => Регулировка карбюратора ЗИЛ 130, 131 [SECTION_META_KEYWORDS] => Регулировка карбюратора ЗИЛ 130, 131 [SECTION_META_DESCRIPTION] => Регулировка карбюратора ЗИЛ 130, 131 [SECTION_PAGE_TITLE] => Регулировка карбюратора ЗИЛ 130, 131 [ELEMENT_META_KEYWORDS] => Регулировка карбюратора ЗИЛ 130, 131 [SECTION_PICTURE_FILE_ALT] => Регулировка карбюратора ЗИЛ 130, 131 [SECTION_PICTURE_FILE_TITLE] => Регулировка карбюратора ЗИЛ 130, 131 [SECTION_DETAIL_PICTURE_FILE_ALT] => Регулировка карбюратора ЗИЛ 130, 131 [SECTION_DETAIL_PICTURE_FILE_TITLE] => Регулировка карбюратора ЗИЛ 130, 131 [ELEMENT_PREVIEW_PICTURE_FILE_ALT] => Регулировка карбюратора ЗИЛ 130, 131 [ELEMENT_PREVIEW_PICTURE_FILE_TITLE] => Регулировка карбюратора ЗИЛ 130, 131 [ELEMENT_DETAIL_PICTURE_FILE_ALT] => Регулировка карбюратора ЗИЛ 130, 131 [ELEMENT_DETAIL_PICTURE_FILE_TITLE] => Регулировка карбюратора ЗИЛ 130, 131 [ELEMENT_META_TITLE] => Регулировка карбюратора ЗИЛ 130 | ЗИЛ 131 | Opex. ru [ELEMENT_META_DESCRIPTION] => Регулировка карбюратора ЗИЛ 130 своими руками, ремонт карбюратора ЗИЛ 130 - консультации специалистов по ремонту и выбору запчастей. Широкий ассортимент запчастей для грузовых автомобилей любых марок, тракторной и спецтехники. Осуществляем доставку по Москве, области и в регионы. [ELEMENT_PAGE_TITLE] => Как отрегулировать карбюратор на ЗИЛ 131 ) [FIELDS] => Array ( [DATE_ACTIVE_FROM] => 19.10.2020 16:30:00 ) [DISPLAY_PROPERTIES] => Array ( ) [IBLOCK] => Array ( [ID] => 33 [~ID] => 33 [TIMESTAMP_X] => 29.04.2021 14:36:58 [~TIMESTAMP_X] => 29.04.2021 14:36:58 [IBLOCK_TYPE_ID] => content [~IBLOCK_TYPE_ID] => content [LID] => s1 [~LID] => s1 [CODE] => articles [~CODE] => articles [API_CODE] => [~API_CODE] => [NAME] => Статьи [~NAME] => Статьи [ACTIVE] => Y [~ACTIVE] => Y [SORT] => 500 [~SORT] => 500 [LIST_PAGE_URL] => /press/articles/ [~LIST_PAGE_URL] => /press/articles/ [DETAIL_PAGE_URL] => #SITE_DIR#press/articles/#ELEMENT_CODE#/ [~DETAIL_PAGE_URL] => #SITE_DIR#press/articles/#ELEMENT_CODE#/ [SECTION_PAGE_URL] => [~SECTION_PAGE_URL] => [CANONICAL_PAGE_URL] => [~CANONICAL_PAGE_URL] => [PICTURE] => [~PICTURE] => [DESCRIPTION] => [~DESCRIPTION] => [DESCRIPTION_TYPE] => text [~DESCRIPTION_TYPE] => text [RSS_TTL] => 24 [~RSS_TTL] => 24 [RSS_ACTIVE] => N [~RSS_ACTIVE] => N [RSS_FILE_ACTIVE] => N [~RSS_FILE_ACTIVE] => N [RSS_FILE_LIMIT] => 10 [~RSS_FILE_LIMIT] => 10 [RSS_FILE_DAYS] => 7 [~RSS_FILE_DAYS] => 7 [RSS_YANDEX_ACTIVE] => N [~RSS_YANDEX_ACTIVE] => N [XML_ID] => [~XML_ID] => [TMP_ID] => bb54a993677d00c7337704f59ed12453 [~TMP_ID] => bb54a993677d00c7337704f59ed12453 [INDEX_ELEMENT] => Y [~INDEX_ELEMENT] => Y [INDEX_SECTION] => Y [~INDEX_SECTION] => Y [WORKFLOW] => N [~WORKFLOW] => N [BIZPROC] => N [~BIZPROC] => N [SECTION_CHOOSER] => L [~SECTION_CHOOSER] => L [LIST_MODE] => [~LIST_MODE] => [RIGHTS_MODE] => S [~RIGHTS_MODE] => S [SECTION_PROPERTY] => N [~SECTION_PROPERTY] => N [PROPERTY_INDEX] => N [~PROPERTY_INDEX] => N [VERSION] => 2 [~VERSION] => 2 [LAST_CONV_ELEMENT] => 0 [~LAST_CONV_ELEMENT] => 0 [SOCNET_GROUP_ID] => [~SOCNET_GROUP_ID] => [EDIT_FILE_BEFORE] => [~EDIT_FILE_BEFORE] => [EDIT_FILE_AFTER] => [~EDIT_FILE_AFTER] => [SECTIONS_NAME] => Разделы [~SECTIONS_NAME] => Разделы [SECTION_NAME] => Раздел [~SECTION_NAME] => Раздел [ELEMENTS_NAME] => Элементы [~ELEMENTS_NAME] => Элементы [ELEMENT_NAME] => Элемент [~ELEMENT_NAME] => Элемент [REST_ON] => N [~REST_ON] => N [EXTERNAL_ID] => [~EXTERNAL_ID] => [LANG_DIR] => / [~LANG_DIR] => / [SERVER_NAME] => www. opex.ru [~SERVER_NAME] => www.opex.ru ) [SECTION] => Array ( [PATH] => Array ( ) ) [SECTION_URL] => [META_TAGS] => Array ( [TITLE] => Как отрегулировать карбюратор на ЗИЛ 131 [ELEMENT_CHAIN] => Как отрегулировать карбюратор на ЗИЛ 131 [BROWSER_TITLE] => Регулировка карбюратора ЗИЛ 130 | ЗИЛ 131 | Opex.ru [KEYWORDS] => Регулировка карбюратора ЗИЛ 130, 131 [DESCRIPTION] => Регулировка карбюратора ЗИЛ 130 своими руками, ремонт карбюратора ЗИЛ 130 - консультации специалистов по ремонту и выбору запчастей. Широкий ассортимент запчастей для грузовых автомобилей любых марок, тракторной и спецтехники. Осуществляем доставку по Москве, области и в регионы. ) [IMAGES] => Array ( ) [FILES] => Array ( ) [VIDEO] => Array ( ) [LINKS] => Array ( ) [BUTTON] => Array ( [SHOW_BUTTON] => [BUTTON_ACTION] => [BUTTON_LINK] => [BUTTON_TARGET] => [BUTTON_JS_CLASS] => [BUTTON_TITLE] => ) )

В статье речь пойдет о двух легендарных моделях транспорта — ЗИЛ 130 и ЗИЛ 131, которые производились в течение пятидесяти лет и пользовались спросом во многих отраслях экономики. Эти марки автомобилей до сих пор считаются одними из наиболее надежных в своем классе. Это объясняется продуманной конструкцией каждой из ключевых деталей. Среди них присутствует карбюратор К88А, который отвечал длительному сроку эксплуатации, что на тот временной момент было редкостью. Но есть одна оговорка: для этого требуется постоянная регулировка карбюратора ЗИЛ 130 и настройка. Запчасти для ЗИЛ.

Эти марки транспортных средств до сих пор применяются в промышленных областях, но в последние с течением времени производство было сокращено. Несмотря на последний фактор, спрос на авто не снижается. Единственное, о чем вынуждены помнить предприятия в этом случае: необходимость регулярных ремонтных работ и постоянная настройка карбюратора ЗИЛ 130. О данной конструктивном элементе пойдет речь в материале.

Перед тем как приступить к регулировке карбюратора ЗИЛ 131 и 130, следует ознакомиться с инструкцией по принципам работы и механизму детали. Само устройство представляет собой оборудование из двух камер, выполняющее две базовые функции: распиливание топлива и подача воздушных потоков. Обе части работают параллельно двигателю и расположены в конструктивном плане в одном месте. О системе зажигания ЗИЛ-131

Конструкция позволяет делать регулировку карбюратора ЗИЛ 130 своими руками. Если деталь начинает давать сбои в работе, то вместо съема агрегата часто необходима повторная настройка. Для этого понадобится набор знаний по устройству. Для этого понадобится инструкция к автомобилю. Как правило, узкоспециализированными знаниями в полной мере владеют специалисты, отвечающие за ремонт изделий. Для автовладельцев часто необходимо только понимание калибровки карбюратора ЗИЛ 130 или 131 для решений сбоев.

Плавающий холостой ход — одна из распространенных проблем. Причина заключается в цилиндрах, куда поступает топливо низкого качества вследствие возникновения какой-либо поломки. Водитель замечает плавающие обороты, а машина начинает «троить» на холостом ходу. Тогда и нужно регулирование винтов, влияющих на состав смеси. Далее приведена пошаговая инструкция регулировки карбюратора ЗИЛ 130:

Этого достаточно, чтобы понять, как отрегулировать карбюратор на ЗИЛ 131 и 130. Теперь карбюратор будет исправно работать. Объем масла в двигателе ЗИЛ 130

Но не все проблемы решаются при помощи калибровки. Случаются и ситуации, при которых необходим ремонт карбюратора ЗИЛ 130 и ЗИЛ 131. Согласно статистике, отмечено 4 основных неисправности, которые встречаются в таких карбюраторах. В ряде случаев устранение происходит как в сервисе специалистами, так и самостоятельно.

В списке приведены основные неисправности, с которыми может столкнуться водитель и решить проблему самостоятельно. Если же обнаружены более серьезные недостатки, то в этом случае рекомендуется обратиться в сервисный центр или к профессиональным автомеханикам. Возможно, что необходима тщательная регулировка карбюратора, с которой простому автовладельцу не справиться. Специалисты даже рекомендуют не пытаться разобраться в сложных поломках самостоятельно — велика вероятность, что из–за незнания конструкции можно полностью вывести из строя автомобиль. Регулировка и настройка здесь не помогут.

Все-таки лучше предпринять профилактические меры, чем исправлять повреждения и дефекты устройства. Чтобы водителям не пришлось сталкиваться с подобными проблемами, достаточно следовать простым рекомендациям по уходу за карбюратором и следовать простой инструкции:

В статье подробно рассмотрено, как регулировать карбюратор ЗИЛ — обычно с такой простой задачей может справиться любой. Но если обнаружена серьезная проблема в устройстве, то ремонт и регулировку лучше доверить профессионалам.

Как отрегулировать карбюратор на ВАЗ 2106

Прочитав статью Вы узнаете о том, как отрегулировать правильно карбюратор на ваз 2106. На  автомобилях ВАЗ-2106 устанавливалось несколько модификаций карбюраторов: 2103, 2106, а с 1980 года двигатели модели получили приборы 2107-1107010-20 предусматривающие эксплуатацию с системой вакуумного управления опережением зажигания и модификацию 2107-1107010-10 для автомобилей без такой системы. Стоит отметить, что карбюраторы 2107-1107010-10 легко заменяются с более ранним устройством 2106-1107010.

Автомобиль ВАЗ-2106 заслуживает хотя бы нескольких слов о себе в нашей статье. Выпускался он не только Волжским заводом, но и Сызранским «Рослада», Ижевским «ИжАвто, и даже Украинским «Анто-Рус». За все время было выпущено более 4 миллионов и 300 тысяч экземпляров разных модификаций! Автомобиль по праву получил народное признание за комфортность, надежность, и долгое время был престижным приобретением.

Регулировка ВАЗ 2106 карбюратора состоит из двух этапов: регулировки снятого карбюратора, и регулировки карбюратора установленного на двигателе автомобиля.

Регулировка снятого карбюратора проводится за несколько шагов перечисленных ниже:

     1. Регулировка поплавка

Уровень топлива в карбюраторе ВАЗ 2106 зависит не только от правильно выполненных регулировок, но и, разумеется, от исправности запорного устройства состоящего из запорного клапана и поплавка. Посмотрите на рисунок ниже:

Регулировка поплавка карбюратора ВАЗ 2106

На вертикально расположенной крышке карбюратора проследите, что бы язычок поплавка лишь касался шарика, но не утапливал его. Расстояние от поверхности крышки с прокладкой до поплавка устанавливается равным 6,5±0,25 мм. А язычком регулируем это значение. Также необходимо проконтролировать полный ход поплавка, он должен составить 8±0,25 мм. (от поверхности прокладки до поплавка), и устанавливается подгибанием ограничителя поплавка. Процесс регулировки поплавкового механизма карбюратора хорошо описан в статье.

Хотя этот пункт и отнесен здесь к регулировке снятого карбюратора, выполнить его можно не демонтируя карбюратор с двигателя.

     2. Регулировка пневмопривода дроссельной заслонки второй камеры

Пневмопривод карбюратора ВАЗ 2106

Регулировка проводится при отсоединенном рычаге дроссельной заслонки 2-й камеры от штифта промежуточного рычага. Полностью открыв дроссель второй камеры, утапливаем и удерживаем в таком положении втулку пневмопривода (на рисунке не видно, в нее вкручивается шток пневмопривода), и вкручивая (или выкручивая) шток добиваемся чтобы отверстие штока находилось напротив штифта промежуточного рычага. Надеваем шток на штифт промежуточного рычага  и фиксируем стопорной шайбой, а шток пневмопривода контргайкой.

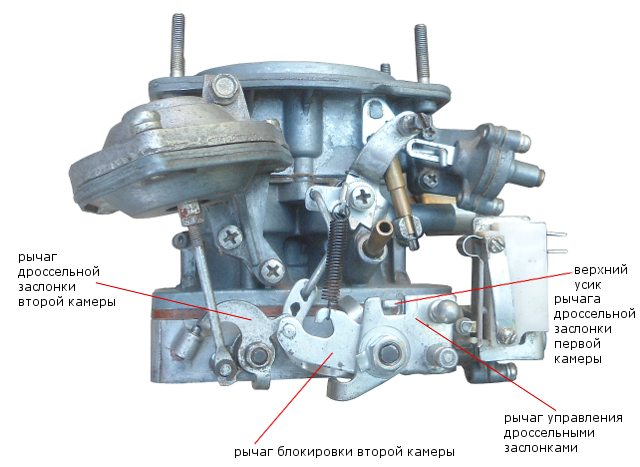

     3. Регулировка положения дроссельных заслонок

Эта операция сводится к проверке и регулировке полного открытия заслонок. При максимальном повороте рычага управления заслонками, дроссельная заслонка первичной камеры должна быть параллельна стенкам камеры, расстояние от стенки камеры до края заслонки должно составить 13±0,1 мм. (рисунок «Б» ниже). На рычаге (3) можно подогнуть нижний усик для получения необходимого зазора.

Положение дроссельных заслонок карбюратора ВАЗ 2106

При полном открытии дроссельной заслонки второй камеры (6) аналогичное расстояние равно 17±0,1 мм. (рисунок «Б»). Его также необходимо проконтролировать, регулируется оно вкручиванием (выкручиванием) штока пневмопривода. Во время регулировки, разумеется, необходимо полностью утопить втулку пневмопривода.

Еще один параметр – величина частичного открытия дросселя первой камеры (рисунок «А»), устанавливается равным 6±0,1 мм. путем подгибания верхнего усика рычага (3) в момент касания рычага (2).

     4. Регулировка пускового устройства

Для начала закрываем полностью воздушную заслонку карбюратора, тяга (3) и шток (4) должны находятся в положении как на рисунке ниже, при этом не допускается передвижение штока (4) тягой (3). Добиться этого можно подгибанием тяги (3).

Регулировка пускового устройства карбюратора ВАЗ 2106

При закрытой воздушной заслонке необходимо обеспечить пусковой зазор дроссельной заслонки первой камеры «C»  0,9-1 мм. подгибанием тяги 7. Измерение удобно проводить с помощью щупа или подходящего по диаметру хвостовика сверла в месте, показанном на рисунке.

Если полностью утопить шток (4) пускового устройства,  то воздушная заслонка должна открыться на величину пускового зазора «B» 5,5±0,25 мм. Пусковой зазор воздушной заслонки регулируется винтом (5).

На этом можно считать, что регулировка карбюратора 2106 ВАЗ снятого с двигателя окончена.

Регулировка карбюратора ВАЗ 2106 на двигателе

Ниже пойдет речь о том, как на ваз 2106 отрегулировать карбюратор на двигателе. После установки карбюратора требуется выполнить несложные, но необходимые операции.

     1. Регулировка привода карбюратора

Точнее сказать приводов карбюратора, их два: трос управления пусковым устройством и привод дроссельных заслонок.

Привод акселератора ВАЗ 2106

Крепление гибкой тяги (9) и оболочки (8) необходимо зафиксировать в таком положении, что бы при полностью утопленной кнопке включения пускового устройства, воздушная заслонка была полностью открыта и полностью закрывалась при вытягивании кнопки.

Нажав на педаль газа (1) до упора проверьте, что бы дроссельная заслонка первой камеры была открыта полностью. Если этого не произошло, регулируем длину продольной тяги (13), на которой имеется навинчивающийся наконечник.

Уделите также внимание и поперечной тяге (14), расстояние между центрами ее наконечников должно составлять 80 мм.

     2. Регулировка холостого хода карбюратор ваз 2106

Информация ниже справедлива, если двигатель исправен, угол опережения зажигания выставлен правильно.

Система холостого хода карбюратора должна быть отрегулирована таким образом, что бы обеспечивать ровную работу прогретого двигателя без нагрузки на минимальных оборотах и при этом концентрация CO должна быть в пределах 0,5-1,2%.

Регулировку холостого хода ВАЗ 2106 проводят на двигателе, прогретом до рабочей температуры 90 градусов по цельсию. Завернув до упора винты (1) и (2) открутите оба на 2-3 оборота, запускайте двигатель и прогрейте.

Винты регулировки холостого хода карбюратора ВАЗ 2106

Если Вам доступен газоанализатор, прекрасно, действуем по следующему алгоритму:

  1. Устанавливаем винтом количества смеси (1) частоту вращения коленчатого вала двигателя 820-900 об/мин.,
  2. Добиваемся концентрации CO 0,5-1,2% вращением винта (2). Помните, что при закручивании смесь обедняется, и наоборот.
  3. Скорость вращения наверняка изменятся, снова винтом (1) добейтесь номинальной частоты холостого хода.
  4. В случае если CO вышел за пределы, возвращаемся в пункт 2.

Но газоанализатора зачастую не бывает под рукой, а отрегулировать холостые обороты надо. Можно обойтись и без дорогостоящего оборудования, придется потратить немного больше времени, но за то вы научитесь это делать самостоятельно.

Карбюратор ваз 2106 регулировка холостого хода без газоанализатора.

Итак, у нас есть прогретый до рабочей температуры и работающий двигатель:

  1. Вращая винт количества смеси (1) устанавливаем частоту вращения 820-900 об/мин;
  2. Винтом состава смеси (2) добиваемся стабильной, ровной работы двигателя. Обратите внимание, не максимальных оборотов, а именно стабильной работы. Наша задача получить ровное вращение коленчатого вала при минимально отвернутом винте качества (2).
  3. При необходимости устанавливаем винтом (1) номинальную скорость вращения на холостом ходу.

Шаги с 1 по 3 желательно повторить несколько раз, что бы получить более хороший результат. Немного потренировавшись, я думаю, Вы научитесь.

На этом можно регулировку карбюратора ВАЗ 2106 считать завершенной. Надеюсь это статья дала Вам ответ на вопрос: как отрегулировать карбюратор на ваз 2106. Но если Вы нашли неточности, сообщите в комментариях, буду рад дополнить статью деталями.

Удачи на дорогах!

Регулировка и настройка карбюратора авто своими руками [проблемы в работе]

Расскажем о правильной регулировке карбюратора машины своими руками. Как правильно настроить и какие возникают проблемы при эксплуатации на практике.

Основная функция — смешивать топливо с воздухом и потом доставлять данную смесь в двигатель автомобиля, где смесь сгорает и давит на клапаны блока двигателя. Подробнее в статье «теория работы карбюратора».

Какие бывают проблемы

Протечка бензина

Если заметили, что бензин выходит от туда, откуда не должен выходить, то причина обычно кроется в неполадках с поплавковой камерой, поплавком или в излишне сильном давлении. Прежде всего, нужно проверить давление топлива, которое должно быть в пределах 4-7 PSI. Если давление в норме, то тогда проблема может быть в том, что поплавок тонет или есть проблемы с поплавковой камерой. В этом случае придется заменить поплавковую камеру.

Грязные свечи зажигания

Если на свечах зажигания появляется нагар с запахом, это означает, одно: излишняя подача топлива. Обычно излишняя подача топлива вызвана двумя причинами: неправильный уровень топлива и/или прогоревший клапан. Проблема с уровнем топлива может объясняться не отрегулированным поплавком, излишним давлением топлива или проблемами с поплавковой камерой. Если уровень топлива в норме, то тогда нужно проверить клапаны.

Нестабильная работа двигателя на холостом ходу

Допустим, установили работу двигателя на холостом ходу на 800 оборотов. Затем проехали на автомобиле и обороты на холостом ходу увеличились до 1500. Если дать газа на холостом ходу, то обороты вернутся на прежний уровень — 800. Обычно проблема не в самом карбюраторе, а в проводе между карбюратором и педалью акселератора.

Для точной диагностики проблемы нужно отсоединить провод от карбюратора и вручную подвигать дроссель на работающем двигателе. Если обороты упали до нужных пределов, то проблема в проводе, если нет, то проблема в карбюраторе. Для начала необходимо осмотреть карбюратор на предмет коррозии и загрязнения. При обнаружении загрязнений, нужно тщательно почистить карбюратор.

Как настроить своими руками

Прежде, чем начинать настройку карбюратора, необходимо разогреть двигатель. На холодном моторе настраивать его бесполезно. Помимо этого нужно снять с дроссельной заслонки тягу педали газа, отсоединить трубку вентиляции картера и проверить, что отсутствует вакуум в трубке регулятора опережения. Далее находите винты, регулирующие состав смеси, их еще называют винтами качества, и начинаете по одному закручивать по часовой стрелке, пока двигатель не начнет работать неустойчиво и жестко. Как только двигатель залихорадило, прекратите закручивать винт, так как это приведет к остановке двигателя. Вместо этого отверните винт на один оборот назад, пока двигатель не начнет работать плавно.

Это нужно проделать со всеми винтами качества, пока двигатель не будет звучать плавно, без хлопков. Также, не помешает сделать чистку карбюратора. Если что-то было непонятно, предлагаю ознакомиться с видео роликом, где показан самый простой способ самостоятельной настройки карбюратора.

Видео - самая простая настройка

Регулировка карбюратора квадроцикла - как отрегулировать карбюратор на квадроцикле 50, 110, 125, 150 кубов своими руками

Чтобы мотовездеход работал как часы, райдеру нужно регулярно проводить полное ТО техники. И ключевым элементом обслуживания является регулировка карбюратора квадроцикла. Со временем, система начинает работать неправильно, из-за чего увеличивается расход топлива, ухудшается динамика и появляются другие проблемы. Так как отрегулировать карбюратор мотовездехода?

Зачем нужна настройка топливной системы?

Работа и ресурс мотора напрямую зависит от качества топливной смеси. За приготовление состава отвечает карбюратор, но после длительной эксплуатации техники настройки «сбиваются». Это приводит к:

  • Проблемам с запуском силового агрегата. К примеру, если регулировка карбюратора 125 кубового квадроцикла не была проведена, аппарат может перестать заводиться или начнет глохнуть.
  • Плохой реакцией на курок газа и падением мощности. Из-за неправильной настройки системы происходит снижение оборотов двигателя, соответственно, его мощность падает.
  • Провалам при разгоне. Тяга может пропадать как на одну, так и на несколько секунд. Но неприятней всего то, что подобные провалы происходят последовательно, что ощутимо мешает набору скорости.
  • Снижению динамики. Квадрик становится «вялым» и неохотно набирает скорость. Кроме того, при наборе скорости появляются рывки.
  • Чрезмерному образованию нагара. Неправильно приготовленная смесь приводит к тому, что в камере сгорания появляется большое количество нагара, из-за которого перегревается мотор. Естественно, это снижает ресурс двигателя и приводит к его поломке.

Многие райдеры, решившие купить недорогой квадроцикл, попросту не жалеют технику и игнорируют эту процедуру. Но даже если вы планируете поменять свой аппарат через 1,5-2 года, регулировка нужна. Причина этого – увеличенное потребление топлива. Квадрик с ненастроенным карбюратором «кушает» на 30-40% больше бензина, а это ощутимые расходы.

Как избежать проблем?

Так как же отрегулировать карбюратор на китайском квадроцикле? Для этого нужно:

  • Настроить холостые обороты. Процедура выполняется при помощи специального винта, отвечающего за качество состава и количество оборотов.
  • Оптимизировать качество топливного состава.
  • Отрегулировать уровень бензина.

Однако важно помнить, что все настройки выполняются только при «чистом» карбюраторе. Это значит, что райдеру нужно убрать с узла всю грязь и промыть систему, чтобы удалить из него конденсат и осадок.

Примечание: Непосредственно перед регулировкой мотор следует прогреть до рабочей температуры.

Как отрегулировать карбюратор на квадроцикле?

Для настройки холостых оборотов карбюратора сначала нужно очистить поплавковую камеру от горючего. Для этого заведите мотовездеход, закройте топливный кран и дождитесь, когда аппарат заглохнет (5-10 мин). Чтобы ускорить процесс можно немного проехаться на квадрике. Конечно, бензин можно и слить, но вам в любом случае придется прогревать аппарат, поэтому первый способ «удаления» бензина эффективнее.

После этого необходимо:

  • Откройте кран.
  • Заведите аппарат.
  • Вкрутите до упора болт (№2), отвечающий за качество смеси. Помните, что для обогащения состава следует крутить вправо, а для обеднения влево. Если на этом этапе квадрик глохнет, значит, есть проблемы (патрубки разгерметизировались).
  • Проверните винт №2 один раз (влево).
  • Увеличьте холостые обороты при помощи болта №3. Запустите квадрик и проверьте обороты. Они будут немного выше стандартных показателей.
  • Выкрутите болт №2 (проверните его 2-2,5 раза). После этого мотор должен достичь максимальных оборотов.
  • Начните корректировать работу системы при помощи винта №3. Ориентируйтесь на звук. Двигатель должен работать ровно, без надрывов.
  • Надавите на газ. Так вы удостоверитесь, что обороты не падают.

Чтобы не ошибиться, перед тем, как отрегулировать карбюратор на 125 кубовом квадроцикле ознакомьтесь с инструкцией. Помните, что в разных аппаратах местонахождение болтов отличается, поэтому заранее ознакомьтесь с документацией.

Как отрегулировать качество приготовленной смеси?

Чтобы оценить качество топливного состава, сделайте тестовый заезд. После этого открутите свечу, и оцените ее состояние. Если она:

  • Коричневая (около изолятора). Это значит, что все в порядке. Но если такой оттенок лишь с одной стороны, состав слишком беден.
  • Черного цвета (на изоляторе). Сажа сигнализирует о том, что система подает много топлива. Однако если вся свеча черная, значит, состав слишком богатый, что увеличивает расход бензина.
  • Белая (изолятор). Значит, не хватает топлива и воздуха. А если смесь слишком бедная, вся свеча будет белой.
  • Красная. Значит в составе большая концентрация металлов.

Также обратите внимание на такие «симптомы»: поврежденный наконечник (неисправность электрода), масляные отложения (повреждение колец и колпачков), стружка и вкрапления (признак разрушения мотора).

Для настройки смеси вам нужно скрутить крышку иглы и потянуть ее. Чтобы достать иглу следует вытащить тросик. После этого переместите кольцо в необходимом направлении (ниже – больше воздуха, но меньше топлива и наоборот). Затем заведите мотор и убедитесь, что он не глохнет.

Настройка уровня бензина

Последний этап регулировки карбюратора 125cc квадроцикла – корректировка уровня бензина. Для этого нужно:

  • Найти дренажный шланг.
  • Поднять нижнюю часть трубки.
  • Выкрутить винт, и удалить смесь.
  • Вскрыть поплавковую камеру.
  • Отыскать язычок, который закрывает иглу.
  • Подогнуть его слегка вниз, чтобы увеличить интенсивность подачи топлива.

Примечание: Выполняйте регулировку максимально аккуратно, поскольку компоненты системы очень хрупкие. В идеале, настройку карбюратора должен проводить специалист.

Регулировка мотоблока: карбюратор, клапана, топливная система

В данной статье описана регулировка мотоблока, а именно основных его частей: карбюратора, клапанов и топливной системы. Процесс это нелегкий, поэтому мы также приложили несколько фото и видео. Здесь же можно прочитать советы по ремонту.

Регулировка карбюратора мотоблока

Нестабильность оборотов двигателя мотоблока говорит о том, что карбюратор нуждается в регулировке. Необходимость выполнения данной процедуры, как правило, возникает перед началом сельскохозяйственного сезона, когда техника длительное время не использовалась, или же наоборот, когда мотокультиватор подвергался значительным нагрузкам длительный период времени.
Перед тем, как приступить к регулировке, необходимо прогреть двигатель. Непосредственно процесс работы выглядит следующим образом:

  • Винты, регулирующие малый и максимальный газ, вворачиваются полностью, после чего ослабляются примерно на полтора оборота.
  • Мотор запускается при помощи пускового устройства или вручную, и около 10 минут прогревается.
  • Рычаг, который контролирует работу силовой установки, должен быть установлен в минимальную позицию. Но мотор при этом останавливаться не должен.
  • Винт, регулирующий заслонку дросселя, поможет отрегулировать минимальные обороты на холостом ходу, чтобы работа дизельного мотора была стабильной, без посторонних шумов и остановок.
  • Вращение винтов дает возможность точно установить количество горючей смеси, которое попадает в мотор.
  • Затягивание винта способствует обогащению смеси, тогда как его выкручивание, наоборот, увеличивает объем воздуха, попадающего в двигатель.

При помощи винта малого газа следует отрегулировать максимальные обороты на холостом ходу. Аналогичным образом следует поступить и с минимальными оборотами, пользуясь винтом упора заслонки дросселя. Суть такой регулировки заключается в том, что винт заслонки позволяет регулировать угол, на который она закрыта.

Рычаг, отвечающий за управление мотором, следует перевести в позицию «газ». Если работа мотокультиватора по-прежнему не может быть названа стабильной, винт полного газа регулируется до того момента, пока не будет наблюдаться идеальный ход. Тем не менее, максимально допустимое число оборотов винта – 2.5.

Точность регулировки карбюратора может быть определена и по тому, как выглядит свеча зажигания после непродолжительной работы под нагрузкой. Если рабочая смесь идеальна, то на свече не будет ни нагара, ни следов топлива, которые говорят о слишком бедной, либо, наоборот, слишком богатой горючей смеси. Нужно, однако, заметить, что нагар или следы топлива на свече могут говорить не только о некорректной регулировке, но и о более серьезных проблемах китайского или отечественного мотоблока, среди которых неисправное зажигание или система охлаждения.

Регулировка зазора клапанов мотоблока

С течением времени, при значительных нагрузках, зазор клапанов двигателя мотоблока изменяется. Причина этого может заключаться в износе деталей. Недостаточное расстояние приводит к тому, что значительно меняются стадии газораспределения. В результате этого не удается достичь достаточной степени сжатия, и силовое устройство работает с перебоями, не выходя на заявленную мощность. В особо серьезных ситуациях можно наблюдать даже деформацию клапанов. Если зазор слишком велик, то фиксируются значительные механические шумы, фазы распределения газа также значительно изменяются, клапаны открываются на слишком короткое время, из-за чего цилиндр не заполняется должным образом, мощность падает, случаются сбои. Регулировка зазоров необходима сразу, как только работа двигателя стала некорректной или стала происходить со значительным шумом. В идеале, двигатель, на котором ведется регулировка, должен быть остывшим.

Итак, сначала необходимо добраться до маховика. Именно на этой детали отмечено значение верхней мертвой точки. Маховик скрыт под кожухом, а потому придется снять его. Перед снятием кожуха снимается масляная ванна воздушного фильтра. Облегчить задачу в процессе снятия кожуха можно, если зафиксировать все защелки при помощи резинок. Ключом раскручиваются все болтовые соединения, после чего крышка без проблем снимается.

На маховике можно увидеть метки, которые обозначают ВМТ, а также значения 5, 10 и 20 градусов. Отметка 20 градусов обозначает впрыск горючей смеси. Маховик следует подвести под верхнюю мертвую точку, ориентируясь на соответствующее деление. Крышка клапанов раскручивается и снимается.

В процессе регулировки нужно пользоваться следующими инструментами:

  • отвертка;
  • накидной ключ на 10;
  • лезвие толщиной 0.1 миллиметра.

Согласно техническому паспорту зазор клапанов двигателя мотоблока составляет от 0.1 до 0.15 миллиметров, а потому при помощи лезвия можно отрегулировать его очень точно. Тем не менее, нужно обращать внимание на то, что некоторые лезвия имеют толщину в 0.8 миллиметра – а это недопустимо. Точное значение можно узнать микрометром или из информации на сайте производителя.

Регулировка выполняется следующим образом:

  • С помощью отвертки расслабляем гайку, вставляем лезвие и начинаем поджимать.
  • Ориентируемся на лезвие, аккуратно подтягиваем гайку.
  • Регулируем до тех пор, пока не будет устранен свободный ход клапана. Он должен сидеть достаточно плотно.
  • В обратном порядке собираем кожух, устанавливаем руками на место масляную ванну.

Если все манипуляции проведены без ошибок, то двигатель будет работать ровно и без лишнего шума.

Регулировка топливной системы мотоблока

Если горючее не подается в цилиндр, то первым делом необходимо проверить, достаточно ли топлива залито в бак. Также нужно проконтролировать, поступает ли оно к карбюратору. Для этого с входного штуцера устройства снимается шланг. Если речь ведется о карбюраторе типа К45, следует надавить на его утолитель, чтобы топливо начало выливаться через отверстие дренажа.

Если горючее не попадает в карбюратор, то нужно отвернуть кран подачи топлива, полностью разобрать его и удалить скопления грязи из фильтра механической очистки. Чтобы добиться максимальной чистоты, все составные элементы нужно обработать бензином. Топливный кран собирается и возвращается на прежнее место.

Если же в карбюратор топливо поступает, но в цилиндры не подается, необходимо проверить корректность работы топливного клапана, а также наличие грязи на жиклерах.

Чтобы разобраться с карбюратором бензинового мотоблока типа КМБ-5, необходимо снять его с мотора и вылить горючее из поплавковой камеры. Через штуцер (смотрите рисунок), с помощью которого ведется подвод бензина, необходимо подать воздушную смесь, предварительно установив карбюратор в рабочее положение. Прохождение воздуха должно идти беспрепятственно, а при перевороте карбюратора – полностью прекращаться. Эти особенности говорят о полной работоспособности детали.

Рис. 2. Карбюратор КМБ-5

Детали на рисунке: 1 – штуцер, подводящий горючее; 2 – верхний корпус; 3 – заслонка дросселя; 4 – игла малого газа; 5 – жиклер; 6 – нижний корпус; 7 – воздушная заслонка; 8 – винт, фиксирующий стяжку; 9 – игла максимального газа; 10 – распыляющий элемент; 11 – поплавок; 12 – клапан подачи горючего.

Уровень горючего внутри поплавковой камеры может быть скорректирован при помощи поплавкового язычка. В идеале, он должен варьироваться от 3 до 3.5 сантиметров.

Чтобы выполнить продувку жиклеров, необходимо вывернуть винты, отвечающие за полный и малый газ.
Очистка деталей карбюратора начинается в отворачивание винтов, удерживающих верхний корпус. Нижний корпус снимается, клапан подачи топлива промывается с помощью бензина, а грязь из жиклеров выдувается насосом. Необходимо проверить, цел ли поплавок. Использовать в процессе чистки ветошь категорически нельзя.

После завершения чистки, корпуса соединяются. Необходимо проконтролировать, чтобы трубка распылителя четко прошла в отверстие, расположенное на верхнем корпусе. Откройте заслонку дросселя и проверьте, насколько четко выполнена сборка. Винты, фиксирующие верхний корпус, плотно закручиваются. После того, как процесс сборки полностью завершен, следует отрегулировать карбюратор. Это значительно улучшит показатели работы тяжелого мотоблока с навесным оборудованием, так как для корректной работы требуется идеальная настройка всех его деталей.

Если же на двигателе культиватора установлен карбюратор ДМ 1.08.100, то методика его регулировки будет такая:

  • Следует завернуть винт 10 (рис. 3) малого газа до полного упора и отвернуть от себя на пол-оборота.
  • Затем нужно закрутить винт 9 полного газа и полностью отвернуть его на 2 оборота.
  • Отвернуть винт 4 (рис. 4) минимальных оборотов двигателя прямо до упора рычага в прилив корпуса карбюратора и завернуть на 2 оборота.
  • Заведите двигатель мотоблока, а затем отрегулируйте стабильную работу на максимальных оборотах после прогрева винтом 9.

Не допускайте выключения рычага управления двигателем. Переведите его в положение минимального газа (оборотов) и, путем отворачивания винта 10, выставьте стабильные обороты малого газа. На этом настройка закончена.

Рис. 3. Схема карбюратор ДМ 1.08.100

Рис. 4. Карбюратор ДМ снаружи

Вот, в принципе, весь ремонт. Основные моменты регулировки главных деталей мотоблока рассмотрены. Используйте наше руководство (инструкция) и предупреждайте неисправности. Регулируйте ваш мотоблок или культиватор с удовольствием!

Как отрегулировать бензиновый генератор

Главная > Каталог > Электростанции > Полезные статьи > Как настроить генератор

%vstupitelnyj_tekst1%

Электрогенератор представляет собой компактное оборудование, которое используется в качестве резервного источника электроэнергии. В установке и эксплуатации устройства есть свои особенности и правила, которых следует придерживаться, чтобы продлить срок работы генератора, и повысить степень безопасности.

Стоит сразу отметить, что если Ваша станция работает нормально и хорошо воспринимает заявленные нагрузки, то искать способы подстройки генератора не стоит. Если возникли какие-то сомнения в работе оборудования, то прежде всего нужно провести техническое обслуживание. Зачастую прочистка всех элементов и деталей избавляет от многочисленных нестабильных моментов.

Система зажигания

Наиболее частой причиной нестабильной работы генератора является образование задымленности и нагара, которые затрудняют запуск, и увеличивают расход горючего. Настройка системы в данном случае включает проверку катушки зажигания, свечи и проверки системы.

Проверьте свечу, которая должна быть чистой и правильно установленной. Если элемент прослужил слишком долго, искра может быть недостаточной мощности и ее лучше заменить на новую.

Внимательно нужно отнестись к установке свечи, так как слабая затяжка может поспособствовать возникновению слабой компрессии в двигателе.

Топливная система

Если Вы сомневаетесь в своих силах по настройке станции, обратитесь к специалистам, которые произведут быструю настройку и ремонт генераторов.

Слаженная и бесперебойная работа генератора будет обеспечена только при использовании качественного горючего и масла. Внимательно следует отнестись и к самому топливному шлангу, на котором не должно быть трещин. Даже одна небольшая трещина станет причиной сбоя работы генератора, так как через нее в систему будет поступать воздух.

Игольчатый клапан – один из основных элементов генератора, который обеспечивает правильную работу устройства. Достаточно часто высокий уровень горючего приводит к перерасходу топлива и остановке генератора. Если игольчатый клапан придет в негодность, его следует заменить новым.

Настроить карбюратор не сложно, необходимо просто отрегулировать два винтика: первый отвечает за холостую работу, второй за качество топливной смеси. Если возникла неисправность в карбюраторе, необходимо его разобрать и прочистить все элементы. Для очистки жиклера и карбюратора можно использовать специальную жидкость или ацетон.

Еще одна деталь, требующая внимания – это дроссельная заслонка, которую следует очистить и установить в правильное положение. Неправильно установленная заслонка влияет на мощность станции и расход топлива.

Как отрегулировать карбюратор с помощью шагов DIY

Drive и его партнеры могут получать комиссию, если вы покупаете продукт по одной из наших ссылок. Подробнее.

Согласно маркетингу систем EFI, карбюраторы подвержены проблемам с холодным запуском, низкой топливной экономичностью и сложным обслуживанием. И хотя да, они не так эффективны, как современные системы управления топливом, они определенно не так плохи, как многие их себе представляют. Хорошо настроенный карбюратор может быть таким же удобным и приятным в управлении, как и автомобиль с системой впрыска топлива.

Это не значит, что вам не нужно изучать карбюратор. Как владельцу классического автомобиля вам нужно будет провести некоторое время под капотом, внося изменения, чтобы обеспечить правильную работу системы.

Не волнуйтесь. Вам не нужно быть ученым-ракетчиком, чтобы установить хорошую основу. Вам также не нужно знать тонкости теории карбюратора, чтобы ваша историческая поездка продолжалась. Кроме того, вы выходите на ринг в утяжеленных перчатках, так как команда специалистов Drive готова дать вам необходимые знания, чтобы заставить эту штуку мурлыкать, как котенок.

Основы карбюратора

Расчетное необходимое время: От 30 минут до одного часа

Уровень квалификации : Начальный / средний

Система автомобиля : Подача топлива

Что такое регулировка карбюратора?

Итак, что именно мы корректируем и почему мы это корректируем? Откровенно говоря, эта статья посвящена корректировке смеси холостого хода и скорости. Причина в том, что это единственное, что объединяет большинство карбюраторов.Даже если они выглядят по-разному и по-разному справляются с условиями полностью открытой дроссельной заслонки, большинство из них полагается на одни и те же базовые принципы регулировки условий работы на холостом ходу - даже методы регулировки очень похожи.

Основная цель выполнения этих регулировок - достичь соответствующей частоты вращения двигателя на холостом ходу, обеспечивая при этом как можно более плавную работу. При этом вы устанавливаете правильную топливно-воздушную смесь на холостом ходу и устанавливаете отличную базу для дальнейшей настройки.

Имейте в виду, что карбюратор подает воздух и топливо в двигатель на холостом ходу иначе, чем при полностью открытой дроссельной заслонке. Короче говоря, отдельные системы и компоненты вступают в действие, когда вы нажимаете на педаль газа. Им тоже потребуется дозвон. Но прежде чем вы перейдете к этому, вы должны убедиться, что у вас есть все настройки холостого хода в порядке, поскольку все системы собираются вместе, чтобы определить, как автомобиль ведет себя в Парковке или Нейтральном режиме и что у него есть. работать, когда вы наклоняетесь к нему.

Для выполнения этих регулировок используйте внешний винт холостого хода и винты смеси холостого хода.Имейте в виду, что расположение этих винтов будет отличаться в зависимости от модели карбюратора, поэтому вам нужно будет проверить руководство для вашего конкретного карбюратора, чтобы найти их точное расположение. Например, карбюраторы Holley обычно имеют винты смеси холостого хода на стороне дозирующего блока, в то время как карбюраторы Rochester и Edelbrock имеют винты смеси холостого хода на лицевой стороне карбюратора.

Причина, по которой вам необходимо выполнить регулировку, заключается в том, что карбюратор не может. По мере изменения температуры, высоты и даже погодных условий меняется и атмосферное давление, что означает, что в двигатель поступает больше или меньше воздуха.Поскольку выполняемые вами регулировки являются аналоговыми, количество топлива, поступающего в двигатель, не меняется в зависимости от атмосферы. Таким образом, вы должны отрегулировать карбюратор, чтобы исправить состояние работы двигателя на холостом ходу. Есть смысл?

Давайте поработаем!

Безопасность регулировки карбюратора

Если вы не устанавливаете базовую линию, регулировка карбюратора выполняется во время его работы. Хотя профессионалы, кажется, никогда не возражают, все же важно помнить о рисках, прежде чем начинать. Обязательно следуйте этим советам по безопасности на протяжении всей процедуры.

  • Ищите утечки топлива . Карбюраторы устанавливаются на старые автомобили, и всегда есть вероятность утечки топлива. Если вы обнаружите один из них, убедитесь, что вы правильно с ним справились, прежде чем продолжить. Даже крошечного обратного огня достаточно, чтобы вызвать пожар с газом в коллекторе - спросите меня, откуда я знаю.
  • Держите пальцы подальше от вентилятора двигателя . По большей части вы будете работать вдали от вентилятора.Однако всегда есть риск прикоснуться к нему и пораниться.
  • Держитесь подальше от горячих поверхностей . Некоторые части двигателя могут быть достаточно горячими, чтобы вызвать ожоги второй или третьей степени. Сам карбюратор не должен приближаться к таким температурам, но вы все равно должны помнить о размещении рук во время работы, чтобы не обжечься.
  • Никогда не кладите пальцы рядом или в отверстие карбюратора . Когда двигатель работает, он может дать ответный удар, посылая огненный шар через карбюратор.Возникающее пламя и давление могут стать причиной серьезных травм.
  • Вы работаете с движущимися частями и сильнодействующими химикатами . Целесообразно надевать защитные очки и перчатки, чтобы не повредить кожу и глаза во время работы.

Все, что вам нужно для регулировки карбюратора

Мы не можем сказать, что у вас есть под рукой, но мы можем сказать, что вам не нужно много настраивать карбюратор. Фактически, единственные инструменты, которые вам действительно нужны, - это отвертка и уши.Но если вы ищете более простой метод, который положительно определяет условия работы вашего двигателя при настройке, вы можете подумать о расширении своей коллекции.

Инструменты

Размещение инструментов и оборудования так, чтобы все было легко доступно, сэкономит драгоценные минуты, ожидая, пока ваш подручный щеголеватый ребенок или четвероногий помощник принесет вам наждачную бумагу или паяльную лампу. ( Для этой работы вам не понадобится паяльная лампа. Не просите ребенка давать вам паяльную лампу - Эд ).

Вам также понадобится плоское рабочее место, например, пол гаража, подъездная дорожка или улица. парковка, которая также хорошо вентилируется.Проверьте свои местные законы, чтобы убедиться, что вы не нарушаете какие-либо правила при движении по улице, потому что мы не уберем вас от звонка.

Вот как отрегулировать карбюратор

Давайте сделаем это.

  1. Снимите воздушный фильтр двигателя. Воздухоочиститель и фильтр в сборе необходимо снять, чтобы получить доступ к карбюратору.
  2. Найдите регулировочные винты. Перед началом следует ознакомиться с расположением винтов смеси холостого хода и холостого хода.
  3. (опционально): подключить вакуумметр. Если вы используете вакуумметр для этого процесса, вы должны найти и подключить его к вакуумному отверстию коллектора перед запуском двигателя.
  4. (необязательно): установите базовый уровень. Если карбюратор новый или был восстановлен, следует установить его на «заводскую» регулировку. Вы можете сделать это, отрегулировав винты холостого хода на 1,5-2 оборота, а винт холостого хода на 1-1,5 оборота.
  5. Прогрейте двигатель. Рабочая температура двигателя напрямую зависит от правильности состава топливовоздушной смеси. Поэтому не забудьте дать двигателю поработать и прогреться до нормальной рабочей температуры, прежде чем продолжить.
  6. (Необязательно): Отрегулируйте винт холостого хода. Если вы установите базовый уровень на шаге 4, вероятность простоя немного высока. Обязательно отрегулируйте его так, чтобы запускать двигатель с нормальной скоростью. Вам может потребоваться выполнить это во время прогрева, если частота вращения холостого хода слишком высока после возврата к заводским характеристикам.
  7. Отрегулируйте топливно-воздушную смесь. Начните с регулировки винтов смеси холостого хода на 1/8 оборота внутрь или наружу. Обязательно отрегулируйте каждый из них в прямом отношении друг к другу по мере продвижения, если у вас более одного винта холостого хода (у большинства двух- и четырехцилиндровых карбюраторов).

Иногда вам нужен сертифицированный механик

Как и Drive любит помещать «вас» в самостоятельную работу, мы знаем, что не у всех есть подходящие инструменты, безопасное рабочее место, свободное время или уверенность при проведении капитального ремонта автомобилей.Иногда вам просто необходимы качественные ремонтные работы, выполненные профессионалами , вы можете доверять , как и нашим партнерам, сертифицированным механикам Goodyear Tire & Service.

Профессиональные советы по регулировке карбюратора

Вот Профессиональные советы Drive по регулировке углеводов.

  • Правильная установка угла опережения зажигания имеет важное значение для приведения вашего двигателя в оптимальное рабочее состояние. Имейте в виду, что современные устройства обычно требуют более точного отсчета времени на холостом ходу, и вы можете ожидать добавления нескольких градусов к начальному отсчету для достижения наилучших результатов.
  • Не ошибитесь, предполагая, что уровни поплавкового барабана в порядке. Каждый раз, когда вы вносите корректировки, разумно проверять и регулировать уровни топлива, чтобы убедиться, что двигатель может работать должным образом на холостом ходу и в противном случае.
  • Возврат к заводским характеристикам не всегда необходим, но может быть полезен. Особенно, если вы не знакомы с текущими условиями эксплуатации или если карбюратор совершенно новый или , только что отремонтированный.
  • Даже если карбюратор новый, он все равно нуждается в настройке.Ваш двигатель, его состояние, ваше местоположение и погода - все это имеет значение, и карбюратор необходимо правильно отрегулировать.
  • Регулировка карбюратора - это то, что вы выполняете часто. Это может показаться глупым, но внезапные изменения погоды и высоты над уровнем моря повлияют на то, как ваш автомобиль движется. По мере того, как меняются сезоны или вы путешествуете, вам следует соответствующим образом приспособиться.
  • Настройка карбюраторов - это не только регулировка смеси холостого хода и скорости вращения. Если вы хотите частично улучшить характеристики и полностью открыть дроссельную заслонку, вам нужно будет глубже погрузиться в настройку карбюратора.Здесь все зависит от карбюратора, и вы делаете шаг вперед по сравнению с начальным уровнем настройки.
  • Помните об этом винте холостого хода. Если вам нужно сделать больше двух оборотов, чтобы машина продолжала работать, скорее всего, регулировка винтов смеси холостого хода не имеет значения. В этом случае карбюратор может нуждаться в глубокой очистке или более сложных этапах настройки.

Часто задаваемые вопросы о карбюраторах

У вас есть вопросы, У Drive есть ответы!

Вопрос: Как определить, богат или беден карбюратор?

A: Один из способов узнать наверняка - это "прочитать" свечи зажигания.Если наконечник свечи белый, смесь бедная. Если он коричневый или черный, он насыщенный. Тем не менее, этот метод обычно связан с впрыском карбюратора и настройками вне холостого хода, поскольку эти окраски исходят от частично и полностью открытой дроссельной заслонки. На холостом ходу обедненная смесь снижает частоту вращения двигателя. Если он слишком густой, это обычно можно определить по сильному запаху и / или дыму из выхлопной трубы. Датчик AFR - отличный инструмент для точного измерения этих условий.

В: Как узнать, нуждается ли мой карбюратор в регулировке?

A: Проще говоря, плохие условия работы - это пустяки.Грубый холостой ход, плохая реакция дроссельной заслонки и чрезмерный расход топлива - все это признаки, на которые следует обратить внимание. Если карбюратор простоял какое-то время или какое-то время не обслуживался, возможно, вам сначала придется его очистить.

Q: Как отрегулировать смесь на карбюраторе?

A: Регулировка смеси на карбюраторе выполняется несколькими способами, и шаги в конечном итоге зависят от модели карбюратора, с которой вы работаете. Однако на холостом ходу большинство карбюраторов просто требует регулировки с помощью винтов смеси холостого хода.

Вопрос: Как снизить расход топлива карбюратором?

A: Правильная регулировка карбюратора - важный шаг для снижения расхода топлива, но это не единственное, что вы можете сделать. Также важна настройка карбюратора в диапазоне оборотов. Кроме того, поскольку система является механической, вам необходимо отработать навыки вождения, которые потребляют меньше топлива.

Вопрос: Как проверить соотношение воздух-топливо на карбюраторе?

A: Лучший способ проверить соотношение воздух-топливо - использовать датчик AFR.Настройка на слух или с помощью вакуумного порта - эффективный способ определить рабочее состояние, но на самом деле не считывает соотношение воздух-топливо. В датчиках AFR используется датчик O2, как и в современных автомобилях, для обеспечения точных показаний в реальном времени. Если они не выходят за рамки вашего бюджета, стоит инвестировать в эти инструменты для настройки карбюратора.

Давайте поговорим, прокомментируем ниже, чтобы поговорить с редакторами

Drive!

Мы здесь, чтобы быть экспертами во всем, что связано с практическими рекомендациями. Используйте нас, хвалите нас, кричите на нас.Оставьте комментарий ниже, и давайте поговорим! Вы также можете написать нам в Twitter или Instagram, вот наши профили.

Джонатон Кляйн: Twitter (@ jonathon.klein), Instagram (@jonathon_klein)

Тони Маркович: Twitter (@T_Marko), Instagram (@t_marko)

Крис Тиг: Twitter (@TeagueDrives), Instagram (@TeagueDrives)

Тони Скотт: Twitter (@mikurubaeahina), Instagram (@reimuracing)

Хэнк О'Хоп: Twitter (@HankOHop), Instagram (@HankOHop)

Как настроить и отрегулировать карбюратор

В то время как все современные автомобили используют системы распределения топлива с компьютерным управлением, на дорогах все еще есть много транспортных средств, которые используют традиционный карбюраторный метод подачи топлива.До того, как были разработаны топливные системы с электронным управлением, транспортные средства полагались на системы подачи топлива с механическим приводом, часто в виде карбюраторов для подачи топлива в двигатель.

Хотя карбюраторы больше не считаются обычным явлением, на протяжении многих десятилетий они были предпочтительным методом подачи топлива, и работа с ними была гораздо более распространенным явлением. Хотя на дороге остается не так много автомобилей с карбюраторами, совершенно необходимо, чтобы те, которые есть, были правильно настроены и отрегулированы для достижения оптимальных характеристик.

Карбюраторы могут выйти из строя по нескольким причинам. Однако регулировка карбюратора - относительно простая работа, которую можно выполнить с помощью базового набора ручных инструментов и немного технических знаний. В этой статье показано, как регулировать воздушно-топливную смесь и скорость холостого хода - две наиболее распространенные корректировки, вносимые при настройке карбюратора.

Часть 1 из 1: Регулировка карбюратора

Необходимые материалы

Шаг 1: Снимите воздушный фильтр двигателя .Найдите и снимите воздушный фильтр двигателя и корпус, чтобы получить доступ к карбюратору.

Для этого может потребоваться использование ручных инструментов, однако во многих случаях воздушный фильтр и корпус крепятся только барашковой гайкой, которую часто можно снять без использования каких-либо инструментов.

Шаг 2: Отрегулируйте топливовоздушную смесь . Отрегулируйте топливовоздушную смесь с помощью отвертки с плоским жалом.

После снятия воздушного фильтра и обнажения карбюратора найдите винты регулировки топливовоздушной смеси, часто это простые винты с плоской головкой.

В зависимости от марки и модели автомобиля разные карбюраторы могут иметь несколько, иногда до четырех, регулировочных винтов топливовоздушной смеси.

Эти винты отвечают за регулирование количества топлива, поступающего в двигатель, и неправильная регулировка приведет к снижению производительности двигателя.

  • Совет : Карбюраторы могут иметь несколько винтов, поэтому обратитесь к руководству по обслуживанию, чтобы убедиться, что вы правильно расположили винты, чтобы избежать неправильной регулировки.

Шаг 3: Наблюдайте за состоянием двигателя . Запустите автомобиль и дайте ему прогреться до рабочей температуры.

Обратите внимание на рабочее состояние двигателя. Используйте приведенную ниже таблицу, чтобы определить, работает ли двигатель на обедненной или богатой смеси.

Определение того, работает ли двигатель на обедненной или богатой смеси, поможет вам выполнить правильные настройки для достижения наилучших характеристик двигателя. Это даст вам знать, если он не хватает топлива или использует его слишком много.

  • Совет : Если вы все еще не уверены в состоянии вашего двигателя, вы можете обратиться за помощью к сертифицированному механику для осмотра двигателя, чтобы избежать неправильной регулировки карбюратора.

Шаг 4: Отрегулируйте винты воздушно-топливной смеси . Как только двигатель достигнет рабочей температуры, вернитесь к карбюратору и отрегулируйте винт или винты воздушно-топливной смеси.

Затягивание винта увеличивает количество топлива, а ослабление уменьшает количество топлива.

При любых регулировках также важно делать их небольшими шагами в четверть оборота.

Это предотвратит любые серьезные изменения топлива, которые могут резко повлиять на производительность двигателя.

Открутите регулировочные винты до тех пор, пока двигатель не станет немного наклонным.

  • Совет : Когда двигатель работает на небольшой обедненной смеси, обороты будут падать, двигатель начнет работать грубо, с треском и брызгами, пока не заглохнет.

Открутите винт смеси до тех пор, пока двигатель не начнет проявлять признаки обедненной смеси, а затем затяните их с шагом в четверть оборота, пока двигатель не начнет работать плавно.

  • Совет : Когда двигатель работает плавно, частота вращения холостого хода будет стабильной, а двигатель будет работать плавно и сбалансировано, без пропусков зажигания или тряски. Он также должен плавно вращаться во всем диапазоне оборотов без пропусков зажигания или тряски при нажатии на педаль газа.

Шаг 5: Проверить двигатель на холостом ходу и на оборотов. Увеличивайте обороты двигателя после каждой регулировки, чтобы убедиться, что он продолжает плавно работать на более высоких оборотах.

Если вы заметили какую-либо вибрацию или тряску, продолжайте регулировку до тех пор, пока двигатель не будет работать плавно как на холостом ходу, так и на оборотах во всем диапазоне оборотов.

Отклик дроссельной заслонки также должен быть четким и отзывчивым. Двигатель должен вращаться плавно и быстро, как только вы нажимаете дроссель.

Если автомобиль демонстрирует какие-либо вялые ходовые качества или пропуски зажигания при нажатии на дроссельную заслонку, то требуются дополнительные регулировки.

  • Предупреждение : Если имеется несколько винтов, важно попытаться отрегулировать их все с одинаковым шагом. Если все отрегулированные винты настроены как можно ближе друг к другу, это гарантирует, что топливо распределяется в двигателе как можно более равномерно, обеспечивая максимальную плавность работы и работу на всех оборотах двигателя.

Шаг 6: Найдите винт смеси холостого хода . После того, как винты топливовоздушной смеси отрегулированы должным образом, и двигатель работает плавно как на холостом ходу, так и на оборотах, пора найти винт смеси холостого хода.

Винт холостого хода регулирует подачу воздушно-топливной смеси на холостом ходу и часто находится рядом с дроссельной заслонкой.

  • Совет : Точное расположение винта смеси холостого хода может сильно различаться в зависимости от производителя и модели, поэтому обратитесь к руководству пользователя, если вы не уверены, где находится винт смеси холостого хода.Это гарантирует, что не будут внесены неправильные настройки, которые могут отрицательно повлиять на работу двигателя.

Шаг 7: Отрегулируйте винт смеси холостого хода, пока не добьетесь плавного холостого хода . После определения винта смеси холостого хода отрегулируйте его, пока двигатель не будет работать на холостом ходу плавно, без пропусков зажигания или тряски и с надлежащей скоростью.

Во многом так же, как при регулировке воздушно-топливной смеси, верните винт смеси холостого хода в обедненное состояние, а затем отрегулируйте его с шагом в четверть оборота, пока не будет достигнута желаемая частота вращения холостого хода.

  • Совет : Если вы не уверены, какой должна быть частота вращения на холостом ходу, обратитесь к руководству пользователя для определения направления или просто отрегулируйте винт до тех пор, пока двигатель не станет плавно работать на холостом ходу и не будет резко падать в оборотах в минуту или глохнуть, когда взлетел с холостого хода. Подумайте о том, чтобы профессионал проверил холостой ход вашего двигателя, если у вас все еще есть проблемы.

Шаг 8: Установите воздушный фильтр на место и проведите тест-драйв автомобиля . После того, как все регулировки выполнены и двигатель работает без сбоев на всех оборотах, установите воздушный фильтр и корпус на карбюратор и проведите тест-драйв автомобиля.

Обратите внимание на любые изменения выходной мощности автомобиля, реакции дроссельной заслонки и расхода топлива. При необходимости вернитесь и сделайте все необходимые регулировки, пока автомобиль не будет работать плавно.

Учитывая все обстоятельства, регулировка карбюратора - относительно простая задача, которую можно выполнить самостоятельно. Однако, если вам неудобно вносить корректировки, критически важные для работы вашего двигателя, это задача, которую может выполнить любой профессиональный техник, например, из YourMechanic.Наши механики смогут проверить и отрегулировать ваш карбюратор или даже заменить карбюратор в случае обнаружения серьезных неисправностей.

Как настроить и отрегулировать карбюратор

В то время как все современные автомобили используют системы распределения топлива с компьютерным управлением, на дорогах все еще есть много транспортных средств, которые используют традиционный карбюраторный метод подачи топлива. До того, как были разработаны топливные системы с электронным управлением, транспортные средства полагались на системы подачи топлива с механическим приводом, часто в виде карбюраторов для подачи топлива в двигатель.

Хотя карбюраторы больше не считаются обычным явлением, на протяжении многих десятилетий они были предпочтительным методом подачи топлива, и работа с ними была гораздо более распространенным явлением. Хотя на дороге остается не так много автомобилей с карбюраторами, совершенно необходимо, чтобы те, которые есть, были правильно настроены и отрегулированы для достижения оптимальных характеристик.

Карбюраторы могут выйти из строя по нескольким причинам. Однако регулировка карбюратора - относительно простая работа, которую можно выполнить с помощью базового набора ручных инструментов и немного технических знаний.В этой статье показано, как регулировать воздушно-топливную смесь и скорость холостого хода - две наиболее распространенные регулировки, выполняемые при настройке карбюратора.

Часть 1 из 1: Регулировка карбюратора

Необходимые материалы

Шаг 1: Снимите воздушный фильтр двигателя . Найдите и снимите воздушный фильтр двигателя и корпус, чтобы получить доступ к карбюратору.

Для этого может потребоваться использование ручных инструментов, однако во многих случаях воздушный фильтр и корпус крепятся только барашковой гайкой, которую часто можно снять без использования каких-либо инструментов.

Шаг 2: Отрегулируйте топливовоздушную смесь . Отрегулируйте топливовоздушную смесь с помощью отвертки с плоским жалом.

После снятия воздушного фильтра и обнажения карбюратора найдите винты регулировки топливовоздушной смеси, часто это простые винты с плоской головкой.

В зависимости от марки и модели автомобиля разные карбюраторы могут иметь несколько, иногда до четырех, регулировочных винтов топливовоздушной смеси.

Эти винты отвечают за регулирование количества топлива, поступающего в двигатель, и неправильная регулировка приведет к снижению производительности двигателя.

  • Совет : Карбюраторы могут иметь несколько винтов, поэтому обратитесь к руководству по обслуживанию, чтобы убедиться, что вы правильно расположили винты, чтобы избежать неправильной регулировки.

Шаг 3. Наблюдайте за состоянием двигателя . Запустите автомобиль и дайте ему прогреться до рабочей температуры.

Обратите внимание на рабочее состояние двигателя. Используйте приведенную ниже таблицу, чтобы определить, работает ли двигатель на обедненной или богатой смеси.

Определение того, работает ли двигатель на обедненной или богатой смеси, поможет вам выполнить правильные настройки для достижения наилучших характеристик двигателя.Это даст вам знать, если он не хватает топлива или использует его слишком много.

  • Совет : Если вы все еще не уверены в состоянии вашего двигателя, вы можете обратиться за помощью к сертифицированному механику для осмотра двигателя, чтобы избежать неправильной регулировки карбюратора.

Шаг 4: Отрегулируйте винты топливовоздушной смеси . Как только двигатель достигнет рабочей температуры, вернитесь к карбюратору и отрегулируйте винт или винты воздушно-топливной смеси.

Затягивание винта увеличивает количество топлива, а ослабление уменьшает количество топлива.

При любых регулировках также важно делать их небольшими шагами в четверть оборота.

Это предотвратит любые серьезные изменения топлива, которые могут резко повлиять на производительность двигателя.

Открутите регулировочные винты до тех пор, пока двигатель не станет немного наклонным.

  • Совет : Когда двигатель работает на небольшой обедненной смеси, частота вращения падает, двигатель начинает работать с неровностями, трескаться и брызгать, пока не заглохнет.

Открутите винт смеси до тех пор, пока двигатель не начнет проявлять признаки обедненной смеси, а затем затяните их с шагом в четверть оборота, пока двигатель не начнет работать плавно.

  • Совет : Когда двигатель работает плавно, частота вращения холостого хода будет стабильной, а двигатель будет работать плавно и сбалансировано, без пропусков зажигания или тряски. Он также должен плавно вращаться во всем диапазоне оборотов без пропусков зажигания или тряски при нажатии на педаль газа.

Шаг 5: Проверить двигатель на холостом ходу и на оборотов. Увеличивайте обороты двигателя после каждой регулировки, чтобы убедиться, что он продолжает плавно работать на более высоких оборотах.

Если вы заметили какую-либо вибрацию или тряску, продолжайте регулировку до тех пор, пока двигатель не будет работать плавно как на холостом ходу, так и на оборотах во всем диапазоне оборотов.

Отклик дроссельной заслонки также должен быть четким и отзывчивым. Двигатель должен вращаться плавно и быстро, как только вы нажимаете дроссель.

Если автомобиль демонстрирует какие-либо вялые ходовые качества или пропуски зажигания при нажатии на дроссельную заслонку, то требуются дополнительные регулировки.

  • Предупреждение : Если имеется несколько винтов, важно попытаться отрегулировать их все с одинаковым шагом. Если все отрегулированные винты настроены как можно ближе друг к другу, это гарантирует, что топливо распределяется в двигателе как можно более равномерно, обеспечивая максимальную плавность работы и работу на всех оборотах двигателя.

Шаг 6: Найдите винт смеси холостого хода . После того, как винты топливовоздушной смеси отрегулированы должным образом, и двигатель работает плавно как на холостом ходу, так и на оборотах, пора найти винт смеси холостого хода.

Винт холостого хода регулирует подачу воздушно-топливной смеси на холостом ходу и часто находится рядом с дроссельной заслонкой.

  • Совет : Точное расположение винта смеси холостого хода может сильно различаться в зависимости от марки и модели, поэтому обратитесь к руководству пользователя, если вы не уверены, где находится винт смеси холостого хода.Это гарантирует, что не будут внесены неправильные настройки, которые могут отрицательно повлиять на работу двигателя.

Шаг 7: Отрегулируйте винт смеси холостого хода, пока не добьетесь плавного холостого хода . После определения винта смеси холостого хода отрегулируйте его, пока двигатель не будет работать на холостом ходу плавно, без пропусков зажигания или тряски и с надлежащей скоростью.

Во многом так же, как при регулировке воздушно-топливной смеси, верните винт смеси холостого хода в обедненное состояние, а затем отрегулируйте его с шагом в четверть оборота, пока не будет достигнута желаемая частота вращения холостого хода.

  • Совет : Если вы не уверены, какой должна быть частота вращения на холостом ходу, обратитесь к руководству пользователя для определения направления или просто отрегулируйте винт до тех пор, пока двигатель не будет работать плавно на холостом ходу и не будет резко падать в оборотах в минуту или глохнуть. гаснет при выходе из холостого хода. Подумайте о том, чтобы профессионал проверил холостой ход вашего двигателя, если у вас все еще есть проблемы.

Шаг 8: Установите воздушный фильтр на место и проведите тест-драйв автомобиля . После того, как все регулировки выполнены и двигатель работает без сбоев на всех оборотах, установите воздушный фильтр и корпус на карбюратор и проведите тест-драйв автомобиля.

Обратите внимание на любые изменения выходной мощности автомобиля, реакции дроссельной заслонки и расхода топлива. При необходимости вернитесь и сделайте все необходимые регулировки, пока автомобиль не будет работать плавно.

Учитывая все обстоятельства, регулировка карбюратора - относительно простая задача, которую можно выполнить самостоятельно. Однако, если вам неудобно вносить корректировки, критически важные для работы вашего двигателя, это задача, которую может выполнить любой профессиональный техник, например, из YourMechanic.Наши механики смогут проверить и отрегулировать ваш карбюратор или даже заменить карбюратор в случае обнаружения серьезных неисправностей.

Как отрегулировать карбюратор?

Если вы присматривались к классическому автомобилю или мотоциклу, знайте, что их графики технического обслуживания обычно короче, чем у их современных аналогов. Например, замена масла происходит чаще. К тому же, даже самые хорошо сохранившиеся старинные автомобили являются, ну, в общем, старинными - и время в конечном итоге идет на убыль. И одно из самых больших изменений - это научиться жить с карбюратором и настраивать его.Но что это влечет за собой?

Зачем нужна регулировка карбюратора?

Сегодня каждая новая легковая и грузовая машина оснащена двигателем с впрыском топлива. И помимо некоторых мотоциклов для бездорожья, нескольких парных спортивных мотоциклов и моделей Януса, в значительной степени последовали их примеру мотоциклы. Частично это связано с большей эффективностью двигателей с впрыском топлива и меньшими выбросами, сообщают Autoblog и RevZilla . Но это также относится к тому, почему мы в первую очередь должны настраивать карбюраторы.

Вообще говоря, карбюраторы и топливные форсунки выполняют схожие функции: подавать отмеренное количество топлива в камеру сгорания. Электронные системы впрыска топлива достигают этого с помощью взаимосвязанных датчиков и насосов.

Схема карбюратора | Encyclopaedia Britannica / UIG Via Getty Images

Карбюраторы, с другой стороны, используют эффект Вентури, когда воздух, проходящий в сужающееся отверстие, ускоряется и падает в давлении. Это всасывает топливо из небольшого подсоединенного бака («поплавковая чаша») в жиклер и распыляет его, объясняет Drive .И как только дроссельная заслонка открывается, топливовоздушная смесь попадает в камеру сгорания, объясняет Hagerty . Это чисто механическая установка, сообщает Motorcyclist .

У этой механической природы есть свои плюсы. Карбюраторы проще ремонтировать, чем системы EFI, и часто дешевле, сообщает NAPA . Однако они не могут реагировать на изменения в окружающей среде, такие как низкие температуры или падение давления, связанное с высотой. Углеводы работают только в определенном диапазоне условий, сообщает Road & Track .Когда эти условия меняются, двигатель перестает работать - или вообще перестает работать. Вот почему карбюратор нужно настраивать: он не может сделать это самостоятельно.

Что нужно для регулировки карбюратора? Официальный представитель гонки осматривает карбюратор NASCAR | Дуг Джеймс / Icon SMI / Icon Sport Media через Getty Images

Попытка отрегулировать карбюратор не требует специальных инструментов, сообщает Autoblog . Все, что вам действительно нужно для повседневного использования, - это несколько отверток.

Как сообщает Motorcyclist , в вашем карбюраторе есть смесительный винт, автомобиль или мотоцикл. Он расположен сбоку от карбюратора и регулирует расход воздуха или топлива в зависимости от его положения. Это регулирует воздушно-топливную смесь, поступающую в ваш двигатель. Более богатая смесь имеет более низкое соотношение воздух: топливо, а более бедная - более высокое.

СВЯЗАННЫЙ: Вам действительно нужно прогреть свой автомобиль?

Включите двигатель и дайте ему прогреться до рабочей температуры, что означает использование дроссельной заслонки, которая обогащает топливно-воздушную смесь, до тех пор, пока это не произойдет, объясняет R&T .Как только это произойдет, выключите воздушную заслонку и поворачивайте винт смеси, пока двигатель не начнет работать на обедненной смеси, объясняет YourMechanic . Вы заметите падение оборотов, и двигатель может начать шипеть.

Как только это произойдет, отрегулируйте винт до тех пор, пока двигатель снова не начнет сглаживаться. Если у вас есть руководство по эксплуатации вашего велосипеда или автомобиля, в нем должны быть стандартные положения для винтов смеси. Убедитесь, что двигатель работает плавно даже на высоких оборотах.

СВЯЗАННЫЙ: Можете ли вы ездить на классическом мотоцикле ежедневно?

Но есть еще один шаг в попытке отрегулировать карбюратор.Это обеспечивает плавную работу на холостом ходу с помощью винта холостого хода. Как поясняет Motorcyclist , плавный холостой ход не только приятно звучит, но и является признаком отличной производительности. Двигатель с неровным холостым ходом не будет должным образом реагировать на нажатие педали газа или может зависнуть на более высоких оборотах в течение длительного периода. А если вы не можете добиться плавного холостого хода, возможно, вам придется заменить пилотные жиклеры карбюратора.

Стоит ли вместо этого переключить свой классический автомобиль на систему впрыска топлива?

Хотя это самые простые способы регулировки карбюратора, есть и другие аспекты, которые следует учитывать при его восстановлении или ремонте, сообщает Cycle World .

СВЯЗАННЫЙ: Ваши топливные форсунки действительно нуждаются в чистке

Поплавковые чаши должны иметь правильный уровень топлива для поддержания соотношения воздух: топливо, сообщает Motorcyclist . Есть также игольчатый жиклер и главный жиклер, которые необходимо менять в зависимости от температуры и высоты, сообщает Motorcyclist . Кроме того, если вы устанавливаете выхлопную систему послепродажного обслуживания, вам часто придется повторно впрыскивать карбюратор для компенсации, сообщает Cycle World .Некоторые карбюраторы даже позволяют заменить главную трубку Вентури, сообщает R&T . И это все для одного карбюратора; у некоторых автомобилей их несколько.

Конечно, вы можете найти стандартные положения, размеры и т. Д. Для вашего карбюратора в руководстве по обслуживанию вашего автомобиля или велосипеда. Тем не менее, некоторые владельцы могут быть по понятным причинам ошеломлены мыслью о том, что им приходится делать все это только для регулировки карбюратора. Таким образом, вместо того, чтобы проходить через это, они могут попытаться оснастить свой автомобиль системой EFI.

СВЯЗАННЫЙ: Почему автомобильные двигатели со временем теряют мощность?

Замена карбюратора на систему EFI стала проще с помощью комплектов для вторичного рынка, сообщает Drive . И не только для автомобилей, но и для мотоциклов, сообщает ItStillRuns . Комплекты недешевые; нет ничего необычного в том, чтобы потратить на них 1000 долларов и более. Кроме того, они требуют установки и настройки всех соответствующих электронных компонентов: форсунок, топливного насоса, датчиков и т. Д.Но это означает, что ваш автомобиль с ранее установленным карбюратором, вероятно, будет более эффективным и с ним будет легче жить.

Выбор EFI вместо регулировки карбюратора - это в значительной степени личное предпочтение. Для тех, кто часто ездит / едет на меняющихся высотах и ​​температурах, это того стоит. Но со многими углеводами работать не сложнее, чем с «модельными наборами», сообщает Hagerty . Это более сложный процесс, но не обязательно более сложный.

Следите за обновлениями MotorBiscuit на нашей странице в Facebook.

Carb Краткое руководство | S&S Cycle

Краткое руководство по углеводам | S&S Cycle

Загрузить руководство по настройке карбюратора

Посмотрите видео о базовой настройке Super E&G Carb.

  1. Убедитесь, что карбюратор установлен на стандартные настройки:
  • Винт смеси холостого хода, 11/4 оборота от легкого положения.
  • Винт холостого хода, ½ оборота по часовой стрелке от точки зацепления.
  • Регулировочный винт акселератора, два оборота против часовой стрелки от седла.
  • Запустить велосипед, довести до рабочей температуры.
  • Установите регулировочный винт холостого хода: по часовой стрелке для увеличения оборотов в минуту, против часовой стрелки для уменьшения. Диапазон оборотов холостого хода должен составлять от 950 до 1050 об / мин.
  • Отрегулируйте смесь холостого хода, медленно поворачивая винт смеси холостого хода по часовой стрелке, пока двигатель не начнет работать плохо. Отметьте позицию. Медленно поворачивайте винт против часовой стрелки, пока он не начнет спотыкаться. Отметьте позицию.Установите винт смеси холостого хода посередине между положениями или на максимальную мощность холостого хода. Непостоянство холостого хода может указывать на утечку в коллекторе.
  • При работе двигателя на холостом ходу поверните регулировочный винт акселератора по часовой стрелке до легкого закрепления. Щелкнуть дроссельной заслонкой - двигатель должен споткнуться. Поворачивайте винт против часовой стрелки на ¼ или ½ оборота за раз, пока двигатель не будет плавно и быстро реагировать на поворот дроссельной заслонки.
  • Прокатитесь на мотоцикле в различных диапазонах оборотов, а затем постарайтесь поддерживать постоянную скорость от 40 до 50 миль в час.Если на двигателе есть плоское пятно или он хлопает / чихает в воздухоочистителе, это может указывать на обедненную смесь. Если вы заметили спотыкание или разбрызгивание, это может указывать на насыщенное состояние.
  • Работа на низких оборотах контролируется промежуточным жиклером (# 11). Если при скорости вращения ниже 3000 об / мин наблюдается чихание или хлопанье, промежуточную форсунку необходимо заменить на более крупную (более богатую) форсунку. Если двигатель не работает плавно на низких оборотах, засоряет свечи, излучает черный дым или плохо расходует бензин, необходимо установить меньший (более бедный) промежуточный жиклер.После замены жиклера всегда отрегулируйте винты смеси холостого хода (№2) и холостого хода (№1).
  • Чтобы проверить главный жиклер, выполните накатку с 50 до 70 миль в час на 3-й передаче. Если двигатель дает обратный импульс или разбивается в карбюраторе, увеличьте размер главного жиклера на 0,004 дюйма. Если двигатель плоский или не разгоняется, уменьшите размер главного жиклера на 0,004 дюйма.
  • С 2004 года короткие карбюраторы S&S оснащаются регулируемым отводом воздуха из главного жиклера (№ 13). Изменение этого жиклера на больший размер приведет к задержке сигнала к основному жиклеру, что поможет настроить высокую скорость, как описано в шаге 8.Это также помогает при настройке двигателя, который оснащен выхлопной системой, не предназначенной для высокой производительности. Для стравливания воздуха используются главные жиклеры, размер запаса составляет 40. Если его необходимо изменить, обычно диапазон составляет от 50 до 60.
  • ПРИМЕЧАНИЕ. Прямые или прямые трубы, особенно большого диаметра или длинной конструкции, могут помешать вам получить оптимальный карбюратор. представление.
  • Если воздухоочиститель S&S teardrop заменяется на неоригинальный воздухоочиститель, обязательно открутите винт вентиляции вспомогательной чаши (# 14).Никогда не используйте стек скорости на мотоцикле, который ездит по улице! Будет наблюдаться плохой отклик дроссельной заслонки.
  • Всегда подключайте шланг к штуцеру переливной трубки (# 6) и проложите его по направлению к задней части двигателя.
  • Как отрегулировать карбюратор

    Карбюратор, или «карбюратор», - чрезвычайно надежная и простая машина, и по сей день она работает так же, как и при ее первоначальной постройке в 1888 году Карлом Бенцем, изобретателем первого автомобиля.Весь всасываемый воздух проходит через цилиндры одного или нескольких карбюраторов. Когда воздух проходит через трубку Вентури, он ускоряется, создавая зону низкого давления. Топливо втягивается в эту зону низкого давления и распределяется по цилиндрам для сгорания.

    В то время как современные автомобили используют электронный впрыск топлива, маслкары, гоночные автомобили, мотоциклы и большинство небольшого энергетического оборудования и силовых игрушек, используют карбюраторы для смешивания воздуха и топлива, когда они попадают во впускное отверстие.

    Здесь мы можем увидеть различные части упрощенного карбюратора.Всасываемый воздух (синий) проходит сверху вниз через трубку Вентури, где при низком давлении топливо (зеленое) попадает в воздушный поток и проходит мимо дроссельной заслонки (коричневый). Дорлинг Киндерсли / Getty Images

    Точное количество топлива, протекающего через карбюратор, зависит от нескольких факторов, таких как температура воздуха, атмосферное давление, открытие дроссельной заслонки, открытие дроссельной заслонки, отверстие перепускного канала холостого хода, регулировка жиклера холостого хода и размер топливного жиклера. Двух- и четырехкамерные карбюраторы имеют индивидуальную регулировку топливной смеси.Когда дело доходит до настройки или регулировки карбюратора, цель состоит в том, чтобы сбалансировать соотношение воздух-топливо, массу топлива, подаваемого на массу воздуха, сбалансировать выходную мощность, экономию топлива, выбросы и срок службы двигателя.

    Соотношение воздух-топливо

    Идеальное химическое соотношение воздух-топливо, при котором все топливо окислено, составляет 14,7: 1, то есть 14,7 частей воздуха на 1 часть топлива. «Богатое» состояние означает, что используется больше топлива, соотношение воздух-топливо меньше 14,7, в то время как «бедное» состояние означает, что используется меньше топлива, соотношение воздух-топливо больше 14.7. Для максимальной мощности большинство двигателей работают на богатой смеси, от 12,5 до 13,5 при полностью открытой дроссельной заслонке. Для лучшей экономии топлива в крейсерском режиме с неполной дроссельной заслонкой и низкой нагрузкой двигатели обычно работают выше 15. Однако правильный баланс имеет решающее значение, поскольку работа выше 14,7 в условиях полной открытой дроссельной заслонки и высокой нагрузки может привести к повреждению двигателя.

    Как отрегулировать карбюратор

    Этот тип разрушения может быть вызван плохо отрегулированным карбюратором, слишком обедненным при вождении с высокой нагрузкой. Букк / Wikimedia Commons

    Есть несколько способов отрегулировать карбюратор.Существует проверенный временем метод проб и ошибок, который является субъективным и основан на том, как автомобиль «чувствует» себя при вождении, выделенном времени трека и последовательной схеме вождения, а также считывании разрежения на впуске, состоянии свечи зажигания, запахе выхлопных газов и работа двигателя. Научный метод является более точной процедурой и включает использование обратной связи датчика воздушно-топливного отношения, анализа выхлопных газов и динамометра.

    Знайте свой карбюратор. Шайнверферманн / Wikimedia Commons

    Регулируя карбюратор, важно начинать с известной базовой линии, возможно, с заводской настройки.Вам может потребоваться выполнить некоторые первоначальные грубые настройки, чтобы двигатель вообще заработал, а затем перейти к точной настройке, когда двигатель достиг рабочей температуры.

    Прогрейте двигатель до рабочей температуры и проверьте уровень поплавка. Если количество топлива в баке выше или ниже, это повлияет на соотношение воздух-топливо. Высокий уровень топлива приведет к богатому состоянию, в то время как низкий уровень топлива приведет к обедненному состоянию, что нежелательно. Отрегулируйте или отремонтируйте карбюратор и систему подачи топлива, чтобы обеспечить постоянный уровень топлива.

    Отрегулируйте винт смеси холостого хода, чтобы максимизировать скорость холостого хода, затем отрегулируйте перепуск воздуха холостого хода или скорость холостого хода обратно до плавного 600-800 об / мин. Чтобы получить правильную комбинацию холостого хода / холостого хода, вам придется выполнить несколько регулировок вперед и назад. На многоствольных карбюраторах или нескольких карбюраторах обязательно отрегулируйте все винты смеси холостого хода, и воздух на холостом ходу обходит одинаковую величину, обычно на четверть оборота за регулировку. Подождите минуту или две после каждой регулировки для стабилизации работы двигателя.Обогатите смесь холостого хода, если вы испытываете спотыкание на холостом ходу.

    Регулировка жиклеров и игл - вот где вы действительно познакомитесь с карбюратором, потому что для этого потребуется разборка, чтобы добраться до самого сердца карбюратора. Обязательно работайте в чистом месте, чтобы предотвратить загрязнение и потерю деталей. Карбюраторы типа «Dial-a-Jet» допускают внешнюю регулировку первичной и вторичной топливной смеси, но большинство карбюраторов требует разборки.

    Тестирование динамометра может сказать вам, как настройки карбюратора влияют на производительность, экономию топлива и выбросы.Shaunl / Getty Images

    Опять же, ключ к настройке карбюратора - это небольшие шаги, за которыми следует повторяемая обратная связь, будь то датчик воздушно-топливного отношения или таймер трека. Мы предлагаем научный метод и поправку на ощущения, но работаем с тем, что у вас есть. При регулировке размеров форсунок большие форсунки обогащают смесь, меньшие - наоборот. Большинство экспертов предлагают прыгнуть на два размера струи, чтобы приблизиться к правильному соотношению воздух-топливо, а затем выбрать размер одной струи для точной настройки.

    Для карбюраторов с первичным и вторичным контурами обязательно настраивайте и проверяйте индивидуально, внося те же изменения и выполняя одни и те же процедуры проверки после каждой регулировки.Обратите внимание: если у вас больше шести размеров жиклеров от стандартной установки, и вы все еще не можете достичь правильного соотношения воздух-топливо, у вас может быть другая проблема с карбюратором, топливным насосом, впуском, цилиндрами или зажиганием.

    Настройте карбюратор снова

    При использовании нескольких карбюраторов обязательно настройте каждый карбюратор с другими для лучшей балансировки цилиндров. Брайан Стэблык / Getty Images

    Наконец, поскольку карбюратор является фиксированным устройством для дозирования топлива, он не может адаптироваться к различным условиям движения, погодным условиям, отложениям топлива или износу двигателя.Если что-то из этого изменится, вам нужно будет отрегулировать карбюратор в соответствии с новыми условиями. Неспособность отрегулировать карбюратор может привести к снижению выходной мощности, снижению расхода топлива, увеличению выбросов или даже повреждению двигателя. Вот почему современные автомобили используют электронный впрыск топлива для достижения беспрецедентной мощности, экономии топлива и показателей выбросов.

    Карбюратор для пилы


    Регулировка карбюратора на Pro Пилы

    Все пилы иногда нуждаются в регулировке карбюратора.Пила с правильным отрегулированный карбюратор будет производить максимум мощность, минимальное дымообразование, плавная работа и холостой ход, и предоставить безотказное обслуживание. А слишком богатая пила вызовет чрезмерный дым и недостаточная мощность. Слишком наклонная пила также имеют недостаточную мощность, но это условие может быстро вызвать повреждение двигателя. Следующая информация описывает процесс регулировки карбюратора на профессиональной пиле.

    Мост Профессиональные пилы имеют Три регулировочных винта карбюратора:
    1. Скорость холостого хода / остановка дроссельной заслонки - Это регулировка, которая контролирует, насколько дроссельная заслонка (бабочка) остается открытой при отпускании курка дроссельной заслонки.Если это слишком низкая регулировка, двигатель заглохнет, когда дроссельная заслонка триггер отпущен. Если эта корректировка установлен слишком высоко, высокие обороты холостого хода вызовут центробежную муфту зацепиться, и цепь будет работать. Это опасное состояние.
    2. Регулировка подачи топлива на низкой скорости - Это регулировка, которая регулирует долю топлива в воздушно-топливной смеси на холостом ходу. Регулировка, которая слишком богатый приведет к загрузке двигателя и остановке на холостом ходу. А слишком бедная смесь вызовет голод в двигателе и заставит его разгоняться или всплеск.Регулировка очень бедной смеси также приведет к остановке двигателя.
    3. Регулировка подачи топлива на высокой скорости - Это регулировка, которая контролирует долю топлива в воздушно-топливная смесь на скорости резания. Это было бы не точно сказать, что это самая важная настройка, потому что все эти регулировки должны быть точными, чтобы пила работала наилучшим образом, но это - регулировка, определяющая, как пила движется по пропилу. An слишком богатая регулировка не позволит пиле достичь числа оборотов в минуту. уровень, необходимый для создания максимальной мощности.Реакция дроссельной заслонки также может быть вялый, двигатель будет дымить и работать плохо. А слишком бедная смесь позволит двигателю достичь уровня оборотов где вероятен выход из строя подшипника и заклинивание цилиндра. Это также будет недостаточная мощность при резке и склонность к сильному нагреву.
    Богатые рабочие условия

    Регулировка карбюратора излишне богатой - это когда доля топлива в топливовоздушной смеси слишком высока. Когда это происходит, топливо плохо горит. То, что горит, не выделяет много тепла, поэтому рабочий ход слабый.Частично сгоревшая смесь выбрасывается в глушитель и выходит из пилы в виде дыма. Избыточное состояние также вызывает накопление углерода.

    Бережливые рабочие условия

    Регулировка бедного карбюратора - это когда доля топлива в горючей воздушно-топливной смеси настолько мала, что не хватает топлива для сгорания. Это также приводит к слабому рабочему ходу и недостаточной мощности пилы. В дополнение к низкой мощности, обедненная смесь вызывает повышение температуры цилиндра, что может привести к заклиниванию.Состояние обедненной смеси также допускает чрезмерное количество оборотов в минуту, что приводит к выходу из строя подшипников штока.

    При регулировке карбюратора на профессиональной пиле лучше всего использовать цифровой тахометр. Эти тахометры просты в использовании и не требуют никаких проводов. Когда тахометр находится рядом со свечой зажигания, он улавливает электрический сигнал, когда свеча зажигается. На двухтактном двигателе это происходит при каждом обороте двигателя, поэтому тахометр просто считает импульсы и отображает результаты.

    Карбюратор Корректирование Процедура

    1. Перед тем, как запустить пилу, найдите небольшой плоский отвертка. В отвертка должна быть достаточно маленькой, чтобы ее можно было регулировать отверстие. Убедитесь, что в отверстиях нет мусора, а на концах видны регулировочные винты. На некоторых пилах эти области могут быть заполнены стружки, делающие регулировку трудной или невозможной.

      Вам также понадобится тахометр. Это сложно (даже для обученный ухо), чтобы отрегулировать сегодняшние пилы настолько точно, насколько это необходимо без тач.Мы настроили тысячи пил и используем тахометр. религиозно.

    2. Начните с проверки воздушного фильтра пилы. Убери это если необходимо. Регулировка карбюратора с воздушным фильтром частично забит - это как регулировка карбюратора с дроссельной заслонкой частично на. Если вы отрегулируете пилу с загрязненным воздушным фильтром, пила будет работать слишком бедной при очистке фильтра.
    3. Проверить уровень топлива. В бак должен быть заполнен более чем наполовину. Если карбюратор регулируется, когда топливный бак почти пуст, карбюратор может быть настроен слишком богатым, когда топливный бак заполнен.
    4. Запустите двигатель и прогрейте это вверх. Регулировки карбюратора на холодном двигателе будут слишком богатыми при достижении нормальной рабочей температуры.
    5. Начните с установки холостого хода скорость. Попробуйте установить скорость около 2700 об / мин. Если у вас нет тахометр, попробуйте установить скорость так, чтобы пила работала на холостом ходу с цепью остановился. Никогда не устанавливайте холостой ход, чтобы цепь двигалась, когда дроссель выпущенный. Если пила не простаивает, переходите к следующему шагу.
    6. Установить низкую скорость топливо корректирование.Медленно закручивайте винт, пока двигатель не начнет работать с помпажами или голоданием по топливу (обедненный). Запомните положение отвертки. слот. Теперь медленно выверните регулировочный винт, и двигатель должен запуститься. лучше. Продолжайте поворачивать винт, пока двигатель не начнет загружаться. (богатый). Делать отметьте положение гнезда для отвертки и сравните его с положение регулировки наклона. Теперь медленно закрутите винт, чтобы положение, в котором он простаивает лучше всего. Это должно быть примерно посередине между богатые и худые позиции.

      Щелкните ссылку ниже и а Аудиоклип в формате WAV будет загружен в ваш браузер. Вы услышите на холостом ходу пила. Медленно наклоняем регулятор низких оборотов, пока холостой ход не поднимется. а затем начинает умирать. Потом мы разбогатели, и двигатель начинает ворвань, обороты падают, и двигатель почти глохнет. Оптимальный настройка находится между этими двумя крайностями.

      Это примерно. 25 секунд долго, но требуется время для загрузки. Те из вас, у кого медленные системы или соединения могут не захотеть ждать! Нажмите здесь, чтобы увидеть пилу Звук регулировки холостого хода WAV

    7. Перейти вернуться к шагу (4) и сбросить обороты холостого хода.Скорее всего, настройка оборотов изменилась. так как вы оптимизировали регулировку топливной смеси.
    8. Набор высокоскоростное топливо корректирование. Удерживая спусковой крючок широко открытым, проверьте число оборотов в минуту. тахометр. В приведенном ниже списке указаны максимальные настройки оборотов в минуту для популярные профессиональные пилы с шиной и цепью без нагрузки:
      • STIHL 044, MS440, 046, MS460 - 13 500 об / мин
      • STIHL 066, MS660 - 13000 об / мин
      • STIHL 084, 088, MS880 - 11500 об / мин
      • HUSQVARNA 272, 372 - 13 500 Обороты
      • HUSQVARNA 288, 385, 390, 394, 395 - 13 000 Обороты
      • HUSQVARNA 3120 - 11 500 Обороты
      ПРИМЕЧАНИЕ: Если у вас нет тахометр, установите уровень оборотов так, чтобы пила «четыре цикла» или «рыдания» при широко открытой дроссельной заслонке.Не пытайтесь установить максимальную скорость вращения уровни без тахометра. Слегка богатая регулировка приведет к снижают производительность, но уменьшают возможность повреждения пилы двигатель.
    9. Нажмите по ссылке ниже и Аудиоклип в формате WAV будет загружен в ваш браузер. Что вы это услышите время - пила настраивается на полную скорость. После увеличения до максимума RPM и удерживая спусковой крючок, регулируем высокую скорость богатой, вызывая ее замедлить и жир. Затем мы регулируем его наклон, заставляя его чтобы звучать ровнее, но потом начинает голодать топливо.Когда мы поддерживаем это от худого к богатому снова звук становится немного грубее. Этот немного грубый звук (или 4-тактный звук, как его иногда называют) там, где вы хотите быть. Мы любим говорить «как можно ближе» к гладкости, но все еще немного в грубости.

      Это один больше, чем во-первых, и для загрузки требуется больше времени. Те из вас, у кого медленные системы или соединения могут не захотеть ждать! Нажмите здесь для регулировки полного вращения пилы Звук WAV

    10. Перейти вернуться к шагу (4) и отлично настройте регулировку холостого хода и регулировку подачи топлива на низких оборотах.Движение одного регулировочного винта часто вызывает необходимость повторной регулировки двух других.
    11. Ваш пила правильно отрегулирована и готов к работе.
    Почему карбюратор должен Отрегулировать

    Если карбюратор установлен правильно, когда пила новая, почему он должен быть перенастроен? Некоторый люди задаются вопросом, почему их пила требует периодического тюнинга. Они не понимают, почему пилы нельзя наладить на заводе и остаться правильно отрегулирован на срок службы пилы. Причина в том, что есть многие операционные изменения пользователь вносит, не осознавая этого.Эти изменения включают работу на разных высотах, изменения в топливе, и множество другие факторы вызывают необходимость периодической регулировки карбюратора пилы.

    Сегодня, сложная электроника может контролировать и измерять воздух / топливо потребности. Благодаря этой технологии пилы смогут «саморегулироваться». Этот технология хорошо развита для легковых и грузовых автомобилей.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
