Обозначения и расшифровка проводов магнитол
Обозначения, расшифровка контактов и проводов автомобильных магнитол.
Акустическая группа:
R = Динамик правый.
L = Динамик левый.
FR+, FR- или RF+, RF- = Динамик передний — правый (Соответственно плюс или минус).
FL+, FL- или LF+, LF- = Динамик передний — левый (Соответственно плюс или минус).
RR+, RR- = Динамик задний — правый (Соответственно плюс или минус).
LR+, LR- или RL+, RL- = Динамик задний — левый (Соответственно плюс или минус).
GND SP = Общий провод динамиков.
Разъём питания магнитол:
B+ или BAT или K30 или Bup+ или B/Up или B-UP или MEM +12 = Питание от аккумулятора (плюс)
GND или GROUND или K31 или просто указан минус = Общий провод (Масса), минус аккумулятора.
A+ или ACC или KL 15 или S-K или S-kont или SAFE или SWA = +12 с замка зажигания.
N/C или n/c или N/A = Нет контакта. (Физически вывод имеется но никуда не подключен).
ILL или LAMP или обозначение солнышка или 15b или Lume или iLLUM или K1.58b = Подсветка панели. На контакт подаётся +12 вольт при включении габаритных огней. На некоторых магнитолах есть два провода, -iLL+ и iLL- Минусовой провод гальванически отвязан от массы.
Ant или ANT+ или AutoAnt или P.ANT = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной, если такова, естественно, присутствует.
MUTE или Mut или mu или изображение перечеркнутого динамика или TEL или TEL MUTE = Вход выключения или приглушения звука при приеме звонка телефона или других действиях (например движения задним ходом).
Другие возможные контакты в магнитолах:
Power Control = это управление включением усилителя
P.CONT/ANT.CONT = это управление антенной, питание подается после включения радио
ILL + и ILL — = это провода регулировки яркости подсветки магнитолы
Amp = Контакт управления включением питания внешнего усилителя
DATA IN = Вход данных
DATA OUT = Выход данных
Line Out = Линейный выход
REM или REMOTE CONTROL = Управляющее напряжение (Усилитель)
ACP+, ACP- = Линии шины (Ford)
CAN-L = Линия шины CAN
CAN-H = Линия шины CAN
K-BUS = Двунаправленная последовательная шина (К-line)
SHIELD = Подключение оплётки экранированного провода.
AUDIO COM или R COM, L COM = Общий провод (земля) входа или выхода предварительных усилителей
CD-IN L+, CD-IN L-, CD-IN R+, CD-IN R- = Симметричные линейные входы аудио сигнала с ченжера
SW+B = Переключение питания +B батареи.
SEC IN = Второй вход
DIMMER = Изменение яркости дисплея
ALARM = Подключение контактов сигнализации для выполнения магнитолой функций охраны автомобиля (магнитолы PIONEER)
SDA, SCL, MRQ = Шины обмена с дисплеем автомобиля.
LINE OUT, LINE IN = Линейный выход и вход, соответственно.
D2B+, D2B- = Оптическая линия связи аудиосистемы

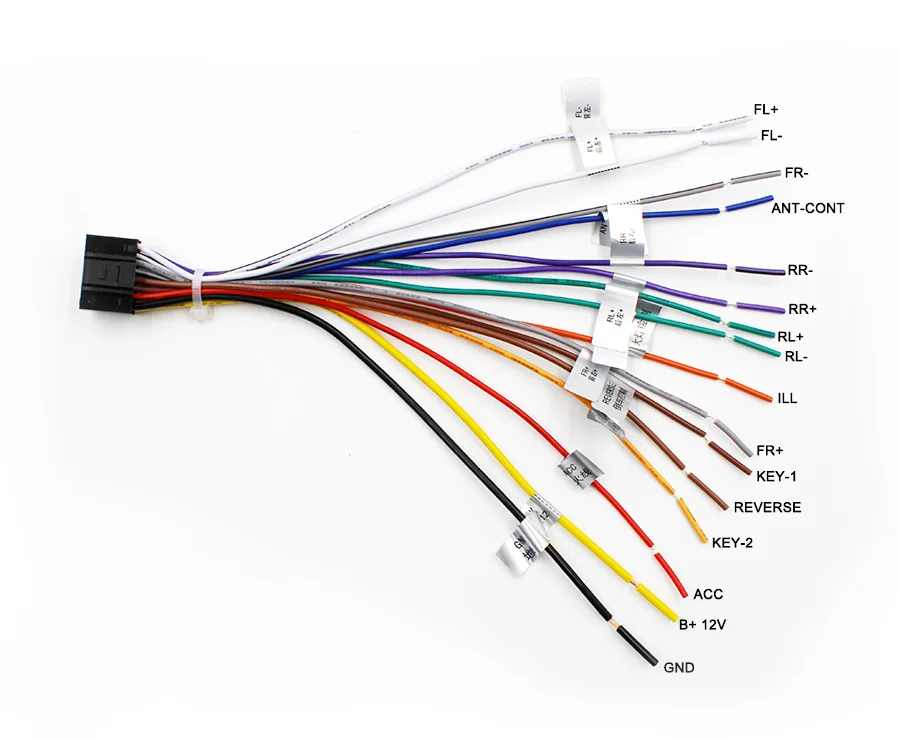

Маркировка и цветовое обозначение проводов
Разберем цветовое обозначение проводов авто магнитол:
- Черный (обозначается GROUND или GND) — это минус аккумуляторной батареи;
- Красный (маркировка АCC или А+) — это плюс замка зажигания;
- Желтый (обозначается ВАТ или В+)- это плюс от аккумуляторной батареи;
- Белый с полосой (маркировка FL-) — это минус переднего левого динамика;
- Белый без полосы (обозначается FL+) — это плюс переднего левого динамика;
- Серый с полосой (маркировка FR-) — это минус правого переднего динамика;
- Серый без полосы (обозначается FR+) — это плюс правого переднего динамика;
- Зеленый с полосой (маркировка RL-) — это минус левого заднего динамика;
- Зеленый без полосы (обозначение RL+) — это плюс левого заднего динамика;
- Фиолетовый с полосой (маркировка RR-) — это минус правого заднего динамика;
- Фиолетовый без полосы (обозначение RR+) — это плюс правого заднего динамика.
ANT.CONT на магнитоле Kenwood: что это такое, куда подключать?
Главная » База знаний
На чтение 2 мин Просмотров 784 Опубликовано
Современные автомобильные магнитолы обладают многочисленными функциональными возможностями. К примеру, использование в виде телевизора, подключение высокоскоростного интернет-соединения.
Чтобы ими воспользоваться, крайне важно знать об особенностях подключения. Это позволит избежать распространенных ошибок с вытекающими негативными особенностями, среди которых выход из строя с последующей необходимостью в ремонте либо покупке нового устройства.

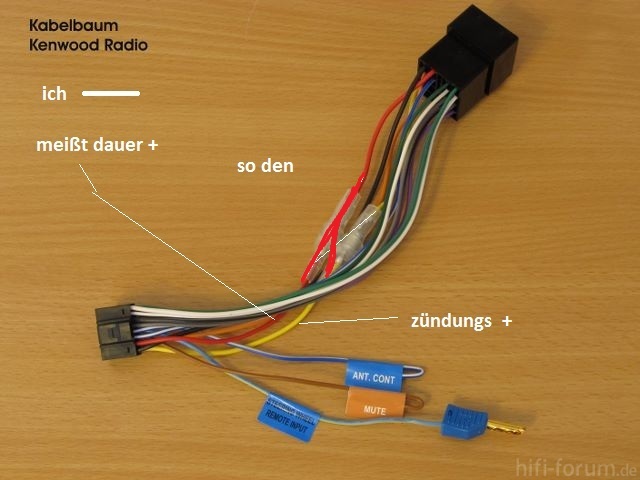

ANT.CONT на магнитоле Kenwood: что это такое
Под аббревиатурой подразумевается специально разработанный провод управления антенной.
При этом важно четко понимать, что активация осуществляется в автоматическом режиме после включения пользователем радио.
Ключевыми особенностями принято считать:
- питание осуществляется от сети 12 Вт;
- в зависимости от модели автомобильной магнитолы, встречается альтернативное название P.Cont;
- питание часто используется для возможности активации функции выдвижения антенны – при условии наличии рассматриваемой опции.
Пользователям настоятельно рекомендуется перед началом использования внимательно изучить инструкцию по эксплуатации. Благодаря наличию исчерпывающей информации, существенно снижается риск возникновения недопонимания с вытекающими последствиями.
При этом не стоит забывать, что номинального показателя в 12 вольт вполне достаточно, чтобы в случае неправильного подключения устройство вышло из строя. Поэтому нужно организовать ответственный подход к выполнению поставленной задачи.
Как подключить
Порядок подключения не вызывает сложностей и подразумевает под собой следующую инструкцию:
- Изъятие автомобильной магнитолы из специально оборудованного «гнезда».
- Поиск на задней панели устройства специализированного разъема с обозначением А+ / АСС. Аббревиатура подразумевает подачу питания 12 вольт от аккумуляторной батареи.
- Выполнение подключения интересующего кабеля.
- Включение устройства с последующим тестированием бесперебойного функционирования радио.
Настоятельно рекомендуется перед включением повторно удостовериться в использовании соответствующего разъема. Это позволит избежать неточностей.
Однако автомагнитолы Kenwood отличаются простой конструкции, поэтому риски выхода из строя минимальные. Многочисленные отзывы автолюбителей являются этому подтверждением.
Оцените автора
как подключить провод п.конт?
98 Camry 2.2L
Купил сабвуфер kenwood ksc-sw11 и есть сине-белый «P. Cont», с которым я не знаю, что делать. В инструкции к сказано: «подключи его к вспомогательной линии (линии положения ACC выключателя ключа зажигания)»
Кто-нибудь знает, как это сделать?
