Панель приборов ваз 2110 распиновка – Распиновка панели приборов ВАЗ 2110

Распиновка разъемов приборных панелей ВАЗ десятого семейства

Подключение VDO на автомобиле "Калина"

1 Розово-белый К электроусилителю руля
2 Голубой с белым К контрольному сигнализатору аварийной сигнализации
3 Серо-голубой К датчику аварийного давления масла
4 Коричнево-голубой К выключателю стояночного тормоза
5 Желто-голубой К блоку управления иммобилизатора
6 Черный К блоку управления подушкой безопасности
7 Желтый К выключателю наружного освещения
8 Голубой К переключателю указателя поворота правому
9 Голубой с черным К переключателю указателя поворота левому
10 Бело-голубой К ЭБУ
11 . К датчику износа тормозных колодок
12 . К датчику ремней безопасности
13 Черный К блоку управления противобуксовочной системы
14 Красно-голубой Клавиша "RESET" на подрулевом переключателе
15 Розово-голубой К датчику уровня тормозной жидкости
16 Черный К ABS
17 Зеленый К выключателю дальнего света фар
18 Белый К регулятору освещения комбинации приборов
19 Коричневый Масса панели
20 Бело-красный Клемма "30"
21 Оранжевый Клемма "15"
22 Желто-красный К датчику расхода топлива
23 Оранжево-белый Клавиша МК "вперед"
24 Бело-черный Клавиша МК "назад"
25 Черно-белый Датчик наружной температуры (-)
26 Желто-зеленый Датчик наружной температуры (+)
27 Розовый Датчик уровня топлива
28 Серый Датчик скорости
29 Зелено-белый Датчик температуры ОЖ
30 Коричнево-красный Тахометр (низковольтный)
31 . Служебный. Диагностика панели.
32 Коричнево-белый Клемма "L" реле-регулятора генератора

xn--2111-43da1a8c.xn--p1ai

Схема и распиновка панели приборов ВАЗ 2110

Не работает панель приборов на ВАЗ 2110? Для ремонта вам понадобится схема, распиновка панели. Как и в любой другой модели, приборная панель «десятки» служит для отображения состояния авто, она показывает количество горючего, скорость, а также сообщает владельцу ВАЗ 2110 о неполадках в работе узлов. Но не для всех автомобилистов панель является открытой книгой, особенно это касается начинающих водителей. В этом материале описана распиновка, принцип работы, назначение приборов, основные неисправности, а также ремонт.

Индикаторы

Приборная панель

В момент зажигания на панели приборов зажигаются все лампочки, после запуска мотора большинство из индикаторов гаснет. Иногда даже после запуска двигателя одна лампочка продолжает светиться или даже моргать. Это настораживает водителей, ведь сложно сказать, какой узел в автомобиле ВАЗ 2110 работает неисправно, для определения поломки требуется дианостика.

Мы знаем, что «десятка» бывает старого или нового образца. В обоих вариантах обозначения остаются идентичными, единственное различие – это расположение лампочек и их схема.

Внизу панели приборов расположены индикаторы, сигнализирующие о неисправности в работе различных систем ВАЗ 2110. Если они продолжают гореть, когда работает двигатель, значит – придется проводить ремонт.

Так выглядят индикаторы ВАЗ 2110 со включенным зажиганием

Идем слева направо:

  1. Крайняя левая лампочка, расположенная на панели приборов, относится к воздушной заслонке – индикатор присутствует в моделях с карбюраторным мотором;
  2. Значок масленки. Если индикатор светится или мигает, значит в силовой установке упала компрессия масла, насос работает неисправно;
  3. Буква «P» внутри круга. Приборная панель сообщает, что вы забыли отключить стояночный тормоз;
  4. Лампочка, сообщающая о неисправности АКБ или генератора. Возможно порвался ремень генератора, появился обрыв в цепи, не выполняется зарядка;
  5. Когда работает «дальний», на панели загорается значок фары;
  6. Значок включенной лампочки – индикатор показывает включенные габариты;
  7. Индикатор «Check Engine». Если он горит, то срочно стоит проводить диагностику и последующий ремонт двигателя ВАЗ 2110, в работе силовой установке появились серьезные дефекты. Лучшим решением будет прекратить движение;
  8. Прямо над знаком неисправного двигателя расположена лампочка аварийной сигнализации.

Помимо указанных индикаторов передняя часть оснащена дисплеем, отображающим пробег. Также в этой области расположены часы и клавиши настройки для них. В «десятках» нового поколения экран может быть узкого формата, но схема остается прежней.

Дополнительная панель

В автомобилях нового образца присутствует дополнительная панель, на ней расположены полезные индикаторы. Мигающий значок, где изображен человек с ремнем, сообщает, что стоит пристегнуться – это касается и водителя, и его спутников. Во время движения может загореться значок колеса, есть вероятность, что колодки износились, требуется ремонт.

  • Лампочка с масленкой — загорается, когда уровень масла падает ниже нормы – следует как можно быстрее проверить уровень.
  • Стеклоомыватель — он сообщает нам, что омывающая жидкость почти закончилась.
  • Градусник над емкостью —  говорит о повышенной температуре охлаждающей жидкости.
  • Перечеркнутый значок со стрелкой – не работает габаритный или стоп-сигнал.

Схема приборной панели

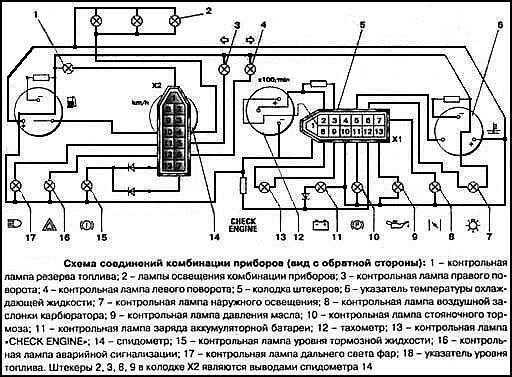

Схема соединений, взятая из руководства по эксплуатации ВАЗ 2110

На рисунке выше схема соединений комбинации приборов. То есть по данной схеме вы можете определить место подключения на приборной панели неисправного индикатора. Она вам понадобится, если вам придется менять из-за неисправности, к примеру, контрольную лампу АКБ. Но помимо схемы соединений, вам также необходима схема распиновки, которая описана ниже.

Распиновка

Если вы хотите выполнять ремонт или другие операции на панели приборов, то вам нужна распиновка ВАЗ 2110. Если ее не будет, придется отслеживать каждый провод от индикатора, кнопки до прибора. Схема позволяет определить, какой из приборов не работает в случае неисправности в том или ином узле. Если индикаторы в старом и новом образце ВАЗ 2110 идентичны, то распиновка немного отличается. Существует две колодки – красная и белая. Распиновка только в начале может показаться сложной. Возьмем для примера несколько разъемов.

Подробная распиновка для белой и красной колодки

Под первым номером обозначен черный провод, который идет на массу. Тринадцатый номер привязан к датчику давления масла в системе, о чем нам сообщает и схема. В колодке белого цвета указан номер разъема, провод и узел (агрегат), к которому идет проводка. Красная колодка читается точно по такой же схеме. В первом разъеме находится синий и красный провода, они идут на датчик внешний температуры. Что касается тринадцатого номера, то здесь белый провод ведет к выключателю зажигания.



Распиновка и схема, указанные в этой статье, являются основными. Они могут отличаться в цветовой маркировке, ведь на рынок вышло множество вариаций ВАЗ 2110. Чтобы не запутаться, рекомендуется сравнивать данные из статьи с руководством по эксплуатации, где тоже присутствует схема и распиновка.

Неисправности и ремонт

Приборы или индикаторы могут выйти из строя. Это может быть часть индикаторов или даже целиком спидометр. С такой ситуацией владельцы ВАЗ 2110 сталкиваются редко, так как приборная панель работает исправно, особенно в отечественных автомобилях. Перед тем, как менять панель приборов или выполнять ремонт отдельных частей, стоит убедиться в исправности датчиков – используем бортовой компьютер.

Неаккуратный монтаж приводит к выходу из строя элементов. На плате панели приборов детали крепятся при помощи простых заклепок, отсюда и отрицательный результат. На кузов постоянно действуют вибрации, поэтому монтаж просто «разваливается», в цепи появляются разрывы. Ремонт в этом случае представляет собой пропайку заклепок и тщательную зачистку контактов.

Извлеченная верхняя часть панели приборов

  1. Необходимо демонтировать пробку, плату можно не отсоединять от корпуса.
  2. Следующий шаг – это нанесения флюса на места платы со стрелками (фото ниже). Обе колодки тоже необходимо демонтировать и тщательно промазать.

    Стрелки указывает. где требуется перепайка.

  3. Готовим припой, доводим паяльник до нужной температуры и начинаем паять. Во время процесса можно услышать скрип – это заклепки «садятся» на плату.

После завершения пайки приборную панель можно возвращать на место. Если есть свободное время, то можно пройтись шкуркой по контактам. На старых авто они обычно окисляются, что может мешать приборам нормально функционировать.

О том как снять приборную панель вы можете посмотреть в видеоролике ниже.

Самое интересное

vazremont.com

Распиновка щитка приборов ваз 2110 европанель


Распиновка разъемов приборных панелей ВАЗ десятого семейства

xn--2111-43da1a8c.xn--p1ai

Распиновка разъемов приборных панелей 2110 - 3 Октября 2013



Подключение VDO на автомобиле "Калина"

1 Розово-белый К электроусилителю руля
2 Голубой с белым К контрольному сигнализатору аварийной сигнализации
3 Серо-голубой К датчику аварийного давления масла
4 Коричнево-голубой К выключателю стояночного тормоза
5 Желто-голубой К блоку управления иммобилизатора
6 Черный К блоку управления подушкой безопасности
7 Желтый К выключателю наружного освещения
8 Голубой К переключателю указателя поворота правому
9 Голубой с черным К переключателю указателя поворота левому
10 Бело-голубой К ЭБУ
11 . К датчику износа тормозных колодок
12 . К датчику ремней безопасности
13 Черный К блоку управления противобуксовочной системы
14 Красно-голубой Клавиша "RESET" на подрулевом переключателе
15 Розово-голубой К датчику уровня тормозной жидкости
16 Черный К ABS
17 Зеленый К выключателю дальнего света фар
18 Белый К регулятору освещения комбинации приборов
19 Коричневый Масса панели
20 Бело-красный Клемма "30"
21 Оранжевый Клемма "15"
22 Желто-красный К датчику расхода топлива
23 Оранжево-белый Клавиша МК "вперед"
24 Бело-черный Клавиша МК "назад"
25 Черно-белый Датчик наружной температуры (-)
26 Желто-зеленый Датчик наружной температуры (+)
27 Розовый Датчик уровня топлива
28 Серый Датчик скорости
29 Зелено-белый Датчик температуры ОЖ
30 Коричнево-красный Тахометр (низковольтный)
31 . Служебный. Диагностика панели.
32 Коричнево-белый Клемма "L" реле-регулятора генератора
 Белая колодка (Х1) Красная колодка (Х2)
1 Корпус (масса)1* Внешний датчик температуры воздуха
2Тахометр (низковольтный вход с ЭБУ)2Предохранитель F19 + 12В питание
3Тахометр (высоковольтный вх. с катушки)3Корпус (масса)
4Const +12В от аккумулятора (через 6-й предохранитель)4Выключатель освещения приборов
5Датчик температуры охлаждающей жидкости.5Указатель поворота ПРАВЫЙ
6Предохранитель F1 (габаритное освещ.)6Указатель поворота ЛЕВЫЙ
7Дроссельная заслонка ("подсос")7Уровень тормозной жидкости
8Лампа Check Engine8К маршрутному компьютеру
9Предохранитель F19 + 12В питание9Датчик скорости
10 Предохранитель F19 + 12В питание10Клемма "Т" указателя топлива
11Стояночный тормоз, клемма "ВК"11Предохранитель F3 (дальний свет)
12Вывод "D" генератора12Выключатель аварийной сигнализации
13Датчик давления масла13К клемме "50" выключателя зажигания

* - применительно к двухокошечным панелям VDO и Счетмаш. Устанавливается внешний датчик температуры окружающей среды фирмы "VDO". Крепится на под бампером. На одноокошечных версиях не используется. На панелях с механическим одометром на этот контакт подается сигнал с клеммы "W" датчика уровня топлива.





Цветовая маркировка проводки различных панелей.информация предоставлена Скрыдловым Иваном  (aka Actuator) e-mail: [email protected]

Подключение проводов к панели VDO
Белая колодкаКрасная колодка
1 - Черный1 - Сине-красный
8 Бело-красный2Коричнево-красный8Коричневый2Оранжевый
92 оранж.3Желтый9Серый32 черных
102 оранж.4Красно-синий10Розовый4Белый
112 Корич.-синих

motorsmarine.ru

Схема приборной панели ВАЗ 2110

Приборы 2110, 2115.

Омыватели ВАЗ-2110.

Подключение Щитка приборов Приора-Калина в 2107.

Датчик контроля ламп не работает на ваз 2110.

Схема комбинации приборов калины.

На Ваз 2110 врут датчики температуры и бензина?

Распиновка панели приборов (щитка) ВАЗ-2113, 2114 и 2115.

Дизель генератор судовой тепловая схема.

Панель приборов (часть 2 - установка и подключение).

ваз 2111 эл схема вкл заднева хода.

комбинация приборов.gif - Размер 139,12К.

устанавливаю панель от опель.

Набросал для себя схему подключения приборной панели с ваз 2110 на ваз 21.....

Панель "нового образца" Часть 3. Лада 2110 OneTen.

Чертеж приборной доски 2115 с распиновкой для Нивы и документация.

Тюнинг приборной панели ваз 2110 старого образца - Виниловая пленка в прибо...

приборной панели.

Замена приборной панели ВАЗ 2109.

Обозначения на схеме.

ВАЗ: Ремонт и Доработка.

электрическая схема ваз инжектор.

Жгуты проводов панели приборов ВАЗ-2110.

Например, схема 21099 в комплектации люкс - с панелью, проводкой и монтажни...

Схемы мощных импортных бп.

Электросхема ваз 2113.

Датчик контроля ламп не работает на ваз 2110.

Схема щитка приборов ваз 2109 высокая панель.

схема блока индикации автомобильной системы контроля ВАЗ 2110.

Схема подключение тахометра на ваз 2108 низкая панель.

vaz-2110.net

Ваз 2110 электросхема панели приборов

Схема электрооборудования автомобиля1. блок-фара; 2. датчики износа передних тормозных колодок; 3. датчик включения электродвигателя вентилятора; 4. электродвигатель вентилятора системы охлаждения двигателя; 5. звуковой сигнал; 6. генератор: 7. датчик уровня масла; 8. блок управления электромагнитным клапаном карбюратора; 9. контроллер отопителя; 10. выключатель клапана рециркуляции; 11. лампа подсветки рычагов управления отопителем; 12. коммутатор; 13. концевой выключатель карбюратора; 14. датчик контрольной лампы давления масла; 15. свечи зажигания; 16. электромагнитный клапан карбюратора;
17. датчик указателя температуры охлаждающей жидкости; 18. датчик-распределитель зажигания; 19. катушка зажигания; 20. стартер; 21. электродвигатель вентилятора отопителя; 22. дополнительный резистор электродвигателя отопителя; 23. датчик скорости; 24. выключатель света заднего хода; 25. микромоторедуктор привода заслонки отопителя; 26. клапан рециркуляции; 27. датчик уровня тормозной жидкости; 28. колодки для подключения электродвигателя омывателя заднего стекла; 29. аккумуляторная батарея; 30. электродвигатель смывателя ветрового стекла; 31. датчик уровня омывающей жидкости; 32. датчик уровня охлаждающей жидкости; 33. моторедуктор очистителя ветрового стекла; 34. монтажный блок: 35. колодки для подключения жгута предупредительного света; 36. переключатель наружного освещения; 37. комбинация приборов; 38. выключатель заднего противотуманного света; 39. контрольная лампа противотуманного света; 40. контрольная лампа обогрева заднего стекла; 41. часы; 42. выключатель обогрева заднего стекла; 43. подрулевой переключатель; 44. колодка для переключения проводов при установке блок-фар другого типа; 45. регулятор освещения приборов; 46. выключатель зажигания; 47. колодки для подключения жгута проводов очистителей фар; 48. розетка для переносной лампы; 49. плафон индивидуального освещения салона; 50. выключатель стоп-сигнала; 51. плафон освещения салона; 52. блок бортовой системы контроля; 53. датчик указателя уровня топлива; 54. выключатель аварийной сигнализации; 55. датчик ремня безопасности водителя; 56. прикуриватель; 57. лампа подсветки пепельницы; 58. выключатель лампы освещения вещевого ящика; 59. колодка для подключения бортового компьютера; 60. лампа освещения вещевого ящика; 61. боковые указатели поворота; 62. выключатели в стойках передних дверей; 63. выключатели в стойках задних дверей; 64. выключатель контрольной лампы стояночного тормоза; 65. фонарь освещения багажника; 66. датчик температуры для системы отопления; 67. наружные задние фонари; 68. внутренние задние фонари; 69. фонари освещения номерного знака; 70. элемент обогрева заднего стекла; 71. колодка для подключения дополнительного стоп-сигнала; В жгуте проводов панели приборов вторые концы проводов белого, черного, оранжевого цветов, белого с красной полоской и желтого с голубой полоской соединены между собой в одних точках. Схемы оборудования авто ВАЗ-2111 и ВАЗ-2112 отличаются (за исключением системы управления двигателем) только добавлением омывателя и очистителя двери задка. Схема в хорошем качестве
Схема соединения стартера1 - аккумуляторная батарея; 2 - генератор; 3 -  стартер; 4 - выключатель зажигания.
Схема бесконтактной системы зажигания1 - катушка зажигания; 2 - датчик-распределитель зажигания; 3 - свечи зажигания; 4 - коммутатор; 5 - выключатель зажигания; А - к источникам питания
Схема для проверки бесконтактного датчика на автомобиле1 - датчик-распределитель зажигания; 2 - переходный разъем с вольтметром, имеющим предел шкалы не менее 15 В и внутреннее сопротивление не менее 100 кОм; 3 - штепсельный разъем, присоединяемый к датчику-распределителю зажигания; 4 - жгут проводов автомобиля.
Схема для проверки коммутатора1 - разрядник; 2 - катушка зажигания; 3 - коммутатор; 4 - резистор 0,01 Ом ±1%, не менее 20 Вт; А - к генератору прямоугольных импульсов; В - к осциллографу.
Схема соединений выключателя зажиганияСхема соединений выключателя зажигания (при вставленном ключе). У выключателя зажигания KZ-881 вместо лампы накаливания применяется светодиод.
Схема включения фар и противотуманного света1 - блок-фары; 2 - монтажный блок; 3 - переключатель света фар; 4 - переключатель наружного освещения; 5 - контрольная лампа противотуманного света; 6 - лампы противотуманного света в наружных задних фонарях; 7 - выключатель противотуманного света; 8 - выключатель зажигания; 9 - контрольная лампа дальнего света фар в комбинации приборов; К4 - реле включения ближнего света фар; К5 - реле включения дальнего света фар; А - к источникам питания; В - колодка для переключения проводов при установке фар другого типа.
Схема включения противотуманных фар1 - противотуманные фары; 2 - реле включения противотуманных фар; 3 - монтажный блок; 4 - переключатель наружного освещения; 5 - выключатель противотуманных фар; А - к источникам питания; В - к выключателю освещения п

motorsmarine.ru

Щиток приборов ВАЗ 2110 (фото)

Основным ориентиром управления автомобиля служит приборная панель. Исправная приборка ВАЗ 2110 сообщает водителю все основные характеристики устройств, позволяет оптимизировать управление. Каждый автомобиль обладает собственной комбинацией устройств, они могут располагаться совершенно по-разному на щитке.

Щитки приборов ВАЗ 2110 старого образца:

Панели приборов нового образца:

Щиток приборов VDO. Артикул 1118-3801010
Щиток приборов Счетмаш. Артикул: 1118-3801010-12 2170-3801010-01 1118-3801010-13 2170-3801010-03
Щиток приборов Автоприбор. Артикул: 1118-3801010 1118-3801010-01 1118-3801010-02 541.3801010 2170-3801010-02

Функционал

Распиновка этой модели ВАЗ, следующая:

  • Спидометр электронного типа;
  • Тахометр электронного типа;
  • Индикатор температурных показателей охлаждающей жидкости;
  • Индикатор уровня топлива в баке;
  • Контрольные лампы в количестве 12 штук.

Схема щитка приборов

Эта комбинация закрепляется на специальной доске, отдельным гнездом с помощью двух винтов. Снятие панели осуществляется после их откручивания. Точность доски обеспечена печатным способом производства и монтажа этой распиновки, для печати используется фольгированный гетинакс.

Распиновка панели приборов

* — на панелях VDO и Счетмаш с двумя окнами, используется внешний датчик температуры VDO, крепящийся под бампером. На панелях с одним окном не используется. У панелей с механическим одометром на этот контакт идет сигнал с клеммы «W» датчика уровня топлива (ДУТ).

Узнать подробнее о распиновке панели приборов можно здесь: https://vazweb.ru/desyatka/elektrooborudovanie/raspinovka-paneli-priborov.html

Цветовая маркировка проводки панелей старого образца:

Подключение проводов к панели VDO
Подключение проводов к панели «Счетмаш» г. Курск
Подключение проводов к панели «АП» г. Владимир

Приборная доска надежно крепится к задней части корпуса панели и все приборы работают качественно. При неправильных показаниях одного из устройств, следует проводить ремонт или замену деталей.

Спидометр

Ведущая роль управления автомобилем отведена спидометру, контролирующему скорость. Снятие спидометра приведет к обнулению всех данных на доске.

В автомобиле ВАЗ 2110 установлен спидометр, имеющий два вида счетчиков (одометров):

  • Первый показывает итоговый пройденный путь;
  • Второй показывает путь, пройденный за сутки.

Чтобы проанализировать расход топлива, пройденный за сутки путь, и рассчитать средний, а также определить, нужен ли ремонт машине, можно полностью обнулить результаты второго счетчика. Водитель может обнулять спидометр ежедневно и сравнивать полученные результаты того, как работают узлы.

Чтобы сбросить значения на доске следует воспользоваться соответствующей кнопкой. Сбрасывать счетчик можно только после полной остановки, когда узлы машины работают этого делать нельзя. Если кнопка не сбрасывает числа, то требуется ее замена.

Разобраться с причинами, по которым не работает спидометр в автомобиле ВАЗ 2110, поможет данная статья: https://vazweb.ru/desyatka/salon/ne-rabotaet-spidometr.html

Состав приборов

Вся распиновка щитка «десятки» состоит из соединений приборов, объединенных единой схемой, узлы работают, каждое устройство имеет свой индикатор. Если одна из ламп не горит, то требуется срочный ремонт или замена приборного освещения.

Распиновка панели ВАЗ 2110 нового образца

При снятии щитка необходимо отсоединять все освещение. Все характеристики тех или иных устройств контролируются специальными лампами, эта доска обладает двенадцатью:

  1. Лампочка контроля топливного резерва;
  2. Осветительные комбинации ламп для подсветки щитка;
  3. Лампа контроля правого поворотного фонаря;
  4. Лампочка контроля левого поворотного фонаря;
  5. Лампа контрольного резерва;
  6. Индикатор температурного уровня жидкости охлаждающего типа;
  7. Лампочка состояния наружного освещения;
  8. Световой датчик состояния заслонки воздуха карбюратора;
  9. Лампочка контроля масляного давления;
  10. Световой ориентир состояния тормоза полной остановки;
  11. Результат состояния зарядного батарейного устройства;
  12. Лампочка контроля состояния фар дальнего света.

Статья, посвящённая разборке панели приборов, расположена здесь: https://vazweb.ru/desyatka/salon/kak-razobrat-panel.html

Индикатор температуры охлаждающей жидкости

Устройство функционирует в комбинации с датчиком температуры жидкости охлаждения, он устанавливается в цилиндрических головках. Когда индикатор температуры показывает на доске сопротивление примерно 650-1340 ОМ, стрелка должна располагаться на начальных отметках шкалы.

Если результаты сопротивления на щитке достигли отметки 76-88 ОМ, то стрелка должна добраться до участка шкалы, отмеченного красным цветом. До конца красной шкалы стрелка доходит, когда сопротивление датчика равно 41-51 ОМ.

Если данные сопротивления и уровень стрелки не совпадают, то машине требуется ремонт или замена деталей.

Указатель уровня топлива

Устройство, показывающее уровень топливного наполнения бака, функционирует в комбинации с контрольным датчиком, он устанавливается в баке топлива. Если лампа показывает на доске сопротивление равное 284-334 ОМ, то стрелка индикатора будет располагаться около начала шкалы.

Если датчик сообщает сопротивление идентичное уровню в 102-136 ОМ, то стрелка переберется к середине шкалы. При значении датчика в 8-26 ОМ, стрелка переберется к самому концу шкалы. Если сопротивление и уровень стрелки на шкале не совпадают, то ремонт машины неизбежен.

Оцените статью: Поделитесь с друзьями!

vazweb.ru

Распиновка разъемов приборных панелей 2110

Автор: Administrator
17.01.2011 12:12





Распиновка разъемов приборных панелей 2110















Белая колодка (Х1) Красная колодка (Х2)
1 Корпус (масса) 1 * Внешний датчик температуры воздуха
2 Тахометр (низковольтный вход с ЭБУ) 2 Предохранитель F19 + 12В питание
3 Тахометр (высоковольтный вх. с катушки) 3 Корпус (масса)
4 Const +12В от аккумулятора (через 6-й предохранитель) 4 Выключатель освещения приборов
5 Датчик температуры охлаждающей жидкости. 5 Указатель поворота ПРАВЫЙ
6 Предохранитель F1 (габаритное освещ.) 6 Указатель поворота ЛЕВЫЙ
7 Дроссельная заслонка ("подсос") 7 Уровень тормозной жидкости
8 Лампа Check Engine 8 К маршрутному компьютеру
9 Предохранитель F19 + 12В питание 9 Датчик скорости
10 Предохранитель F19 + 12В питание 10 Клемма "Т" указателя топлива
11 Стояночный тормоз, клемма "ВК" 11 Предохранитель F3 (дальний свет)
12 Вывод "D" генератора 12 Выключатель аварийной сигнализации
13 Датчик давления масла 13 К клемме "50" выключателя зажигания


* - применительно к двухокошечным панелям VDO и Счетмаш. Устанавливается внешний датчик температуры окружающей среды фирмы "VDO". Крепится он под бампером. На одноокошечных версиях не используется. На панелях с механическим одометром на этот контакт подается сигнал с клеммы "W" датчика уровня топлива.



Цветовая маркировка проводки различных панелей.

Подключение проводов к панели VDO
Белая колодка Красная колодка
1 - Черный 1 - Сине-красный
8 Бело-красный 2 Коричнево-красный 8 Коричневый 2 Оранжевый
9 2 оранж. 3 Желтый 9 Серый 3 2 черных
10 2 оранж. 4 Красно-синий 10 Розовый 4 Белый
11 2 Корич.-синих 5 Зелено-белый 11 2 Зелено-черных 5 Синий
12

Коричнево-белый

6 Желто- черный 12 Сине-белый 6 Сине-черный
13 Серо-синий 7

-

13 Белый 7 Розово-синий



Подключение проводов к панели "Счетмаш" г. Курск
Белая колодка Красная колодка
1 - Черный 1- Сине-красный
8 Бело-красный 2 Коричнево-красный 8 Коричневый 2 Оранжевый
9 Синий 3 Желтый 9 Серый+желтый 3 Черный
10 Оранжевый 4 Бело-красный 10 Розовый 4 Белый
11 Коричнево-синий 5 Зелено-белый 11 Зелено-черный 5 2 синих
12 Коричнево-белый 6 2 Коричневых 12

-

6 2 Сине-черных
13 Серо-синий 7

-

13 Красный 7 Розово-синий



Подключение проводов к панели "АП" г. Владимир
Белая колодка Красная колодка
1 - Черный 1- сине-красный
8 Бело-красный 2 Коричнево-красный 8 Коричневый 2 Оранжевый
9 2 оранжевых 3 Желтый 9 Серый 3 2 Черных
10 2 оранжевых 4 Красно-синий 10 Розовый 4 Белый
11 2 коричн.-синих 5 Зелено-белый 11 2 Зелено-черных 5 Синий
12 Коричнево-белый 6 Желто-чнрный 12 Сине-белый 6 Сине-черный
13 Серо-синий 7

-

13 Красный 7 Розово-синий



Подключение маршрутного компьютера

1 Зеленый. От КСУД (ЭБУ) - сигнал расхода топлива
2 Оранжевый - клемма "15" замка зажигания
3 Бело-красный  - клемма "30" замка зажигания
4 Черный - Общий провод (Масса)
5 Коричневый - Датчик скорости
6 -------
7 Зелено-красный - "+" датчика расхода топлива
8 Белый - к регулятору освещения приборов
9 -------



Обновлено 26.03.2011 19:59

xn--80aea1clef.xn--p1ai

Отправить ответ

avatar
  Подписаться
Уведомление о
