Содержание

От года до пожизненного — журнал За рулем

Он позволяет оптимально решить две задачи. Первая — объединить в одной «коробочке» ключевые участки электрических цепей, оснастить их необходимыми реле и предохранителями. Вторая — упростить сборку цепей (что особенно важно для современного автомобиля, у которого электрооборудование уже далеко не простое!). С этой целью монтажный блок снабжен множеством разъемов, а подключаемые к ним пучки проводов и реле легко заменить в случае повреждения — в таком виде они поступают и в продажу.

Открыв общую схему электрооборудования современной машины, вы обязательно найдете в ней монтажный блок. Но бывает, что он охватывает не все цепи. Например, на впрысковой «десятке» или «девятке», которым предшествовали карбюраторные, те цепи, что относятся непосредственно к системе впрыска (например, главное реле, реле бензонасоса, их предохранители, провода и т. д.), объединены в свой самостоятельный блок — владельцу следует об этом знать.

Есть на машине и цепи, не защищенные предохранителями. Например, цепи зажигания, пуска двигателя, зарядки батареи. Работа с ними требует максимальной аккуратности. Кстати, предупреждение касается не только возгорания проводки: при коротких замыканиях очень часто выгорают токопроводящие дорожки печатных плат.

Впрочем, на некоторых зарубежных автомобилях и эти цепи защищены — конечно, такими предохранителями, которые соответствуют мощности цепи. Например, в зарядной можно обнаружить плавкий предохранитель на ток 50–60 А и даже больший. У старых «волг» плавкие вставки, рассчитанные на большой ток, тоже были (в моторном отсеке рядом с левой фарой).

Монтажные блоки (или блоки предохранителей) могут размещаться:

— в моторном отсеке (VAZ 2104, 2105, 2107, «Moskvich 2140», часть автомобилей GAZ 24—01). Здесь они неплохо защищены от внешних воздействий в виде дождя, снега. Хуже — от дыма, пыли, пожара;

— в салоне (VAZ 2101, 2102, 2103, 2106, VAZ 2110, 2111, 2112, «Калина», «Волга» и т. д.). Защищены хорошо. Единственное исключение — возможность конденсации влаги при плохой вентиляции салона, особенно в холодную погоду;

— в пространстве между моторным щитом и основанием ветрового стекла. Вот это настоящее «болото», печально знакомое владельцам автомобилей VAZ 2108, 2109, 21099, 21013, 2114, 2115, «Moskvich 2141», «Святогор».

В иномарках монтажный блок размещают и в других местах: например, в уюте и тепле под задним сиденьем. Почему мы об этом говорим? Ахиллесова пята всей идеи «ящичка» — в первую очередь, великое множество разъемов, контактов. А они, как давно и хорошо известно, уязвимы для грязи и окисления. В цепи отказывают особенно те блоки, которые у моторного щита.

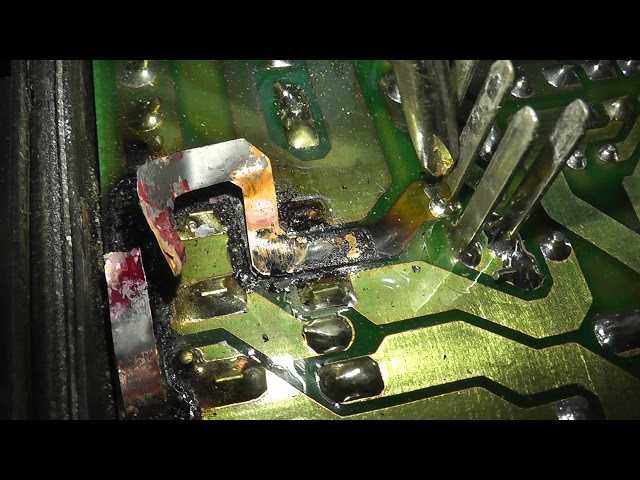

Блок — узел довольно сложный. На фото 1 — общий вид «восьмого», внутри — двусторонний печатный монтаж с использованием обычного оловянно-свинцового припоя и защитного лака (фото 2). В «болоте» лак сдается быстро — развивается коррозия. Припой превращается в труху, интересную только для химика, но не для нас. В точках, показанных стрелками, процесс уже пошел. Со временем цепь окажется разорвана.

Правда, у блоков для «жигулей» VAZ 2104, 2105, 2107 и «восьмого» семейства есть существенный плюс. Их печатные платы на основе двустороннего фольгированного стеклотекстолита — прочные, жесткие, монтаж на них компактный. Вот только «скисающие» точки пайки все портят. Но стеклотекстолит позволяет довольно легко разобрать блок и ремонтировать, например, замещая сгоревшие участки дорожек кусками проволоки. Многим автолюбителям это позволяет избежать покупки нового блока.

На фото 3 — монтажный блок VAZ 2110…2112. Здесь появилась своя «изюминка» (родная сестра той, что внедрилась в задние фонари!) — печатная плата на хлипком пластмассовом листке. У него, помимо прочих, еще один минус: едва коснешься паяльником — пластик поплыл, а с ним и та дорожка, которую собрался ремонтировать. Починка требует мастерства. А необходимость в ней может возникнуть будто бы без видимых причин: плохо пропаянная точка начинает все сильней нагреваться — и рядом с ней рвется дорожка-проводник…

Запчасти кто только не делает! На фото 4 — тоже блок для «десятки». Изготовителя мы пока не опознали. Дорожки толстые, с виду надежные. В плате их удерживают загнутые в отверстия усики. Как себя покажут в работе, со временем узнаем. Но что касается ремонтопригодности — то этот блок лучше не разбирать, зря силы и время потратите.

О неисправностях электрооборудования мы говорили немало. Для грамотного автолюбителя блок — не «черный ящик». Оборванную внутри цепь не обязательно ремонтировать. Ее можно обойти проводом снаружи, встроив в него, если потребуется, предохранитель и т.д. Замыкание внутри блока маловероятно. Но если найдете цепи, которые оно затронуло, то и их зачастую удается обойти. Пример на фото 5: отказал обогреватель заднего стекла. Реле, хотя оно исправно, сняли. Перемычкой подали напряжение 12 В на контакт 87 гнезда реле в блоке: обогрев заработал.

А вот (на фото 6) — простейший внутрисалонный блок предохранителей. Вроде отказывать нечему. Но пластмасса легкоплавкая, потому нагрев ослабленного гнезда предохранителя — приговор блоку. Любопытно, что эту конструкцию «спасают» пластмассовые предохранители. Нагревшись, такие скукоживаются раньше, чем материал самого блока — цепь разрывается, блок спасен. А вот с керамическими предохранителями беда. Плата за недосмотр — замена блока. К счастью, они недороги.

От года до пожизненного

От года до пожизненного

От года до пожизненного

Блок предохранителей Ваз 2108 старого образца – схема расположения проверка и замена неработающих

Большинство электрических цепей защищено плавкими предохранителями. Электродвигатели моторедукторов (очистителей ветрового стекла, заднего стекла (ВАЗ-2108, -2109), фар — если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия. Цепь питания системы впрыска (двигатель 2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Не защищены цепи заряда аккумуляторной батареи, зажигания (карбюраторные двигатели), пуска двигателя, цепь “генератор — выключатель зажигания — монтажный блок”. Мощные потребители (стартер, фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т.п.) подключаются через реле.

В сегодняшней статье мы с вами поговорим о том, где находится блок предохранителей в Ваз 2108, как проверить их работоспособность и заменить сгоревший неисправный предохранитель своими руками.

Содержание

  1. Где находиться блок предохранителей Ваз 2108 старого образца
  2. Расположение реле и предохранителей в блоке Ваз 2108 старого образца
  3. Видео: Где находиться блок предохранителей в Ваз 2108
  4. Как проверить исправность предохранителей Ваз 2108
  5. Как заменить предохранители Ваз 2108 своими руками – пошаговая инструкция
  6. Видео: Замена неисправных предохранителей Ваз 2108

Где находиться блок предохранителей Ваз 2108 старого образца

Где находится блок предохранителей ВАЗ 2108 старого образца (карбюраторные, инжекторные модели).  Блок реле и предохранителей расположен под капотом, в отсеке перед ветровым стеклом с левой стороны.

Блок предохранителей Ваз 2108 старого и нового образца почти ничем не отличаются, у нового образца просто другое расположение реле и предохранителей и сами предохранители “ножевые”, которые хорошо держатся. У них 11 релюшек и 16 предохранителей. Разъём Ш11 находится сбоку и контакты смотрят в салон. На оба встречается прозрачная раритетная крышка. У блока нового образца плата одна, ремонтировать и паять его легче.

Расположение реле и предохранителей в блоке Ваз 2108 старого образца

С 1998 г. на часть автомобилей взамен блока 17.3722 устанавливаются монтажные блоки 2114-3722010-60 или 2114-3722010-10, 2114-3722010-18 с ножевыми предохранителями. Новые блоки отличаются от старого номиналом и обозначением предохранителей, обозначением реле и разъемов (буква X вместо Ш), а также отсутствием реле времени омывателя заднего стекла и реле электродвигателя вентилятора системы охлаждения двигателя (на эти автомобили устанавливается датчик-выключатель нового типа, его контакты рассчитаны на большой ток, поэтому необходимость в реле отпала).

Для отличия блока 2114-3722010-60 для семейства ВАЗ-2108 (в цепь питания обмотки возбуждения генератора включены резисторы и диод) от внешне похожего блока для ВАЗ-2115 на нем имеется белая метка около разъема XII.

До 1986 г. лампы противотуманного света в задних фонарях и контрольная лампа противотуманного света защищались предохранителем № 15 монтажного блока. С 1986 г. они защищены отдельным предохранителем, расположенным в жгуте проводов около выключателя противотуманного света. Этот предохранитель рассчитан на ток 8 А и находится в отдельном пластмассовом корпусе.

Схема блока предохранителей Ваз 2109 старого образца
АНазначение
18Правая противотуманная фара
28Левая противотуманная фара
38Очистители фар (в момент включения)
Реле включения очистителей фар (контакты)
Клапан включения омыва фар
416Электродвигатель очистителя фар
Реле очистителя фар (обмотка)
Электродвигатель отопителя
Электродвигатель омыва стекол
Электродвигатель очистителя заднего стекла
Реле времени омыва заднего стекла
Клапан включения омыва ветрового и заднего стекол
Обмотка реле включения электровентилятора системы охлаждения
Обмотка реле включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла
Лампа освещения вещевого ящика
58Указатели поворота в режиме указания поворота и соответствующая контрольная лампа
Задние фонари (лампы света заднего хода)
Контрольная лампа резерва топлива, давления масла, стояночного тормоза, уровня тормозной жидкости, воздушной заслонки карбюратора
Вольтметр и контрольная лампа зарядки аккумуляторной батареи
Моторедуктор и реле включения очистителя ветрового стекла
Обмотка возбуждения генератора (при пуске)
Лампа светового табло “STOP”
Указатели температуры охлаждающей жидкости и уровня топлива
68Задние фонари (лампы стоп-сигнала)
Плафон внутреннего освещения кузова
Электростеклоподъемники и реле включения электростеклоподъемников
78Фонари освещения номерного знака
Подкапотная лампа
Контрольная лампа включения габаритного освещения
Лампа освещения приборов и лампа освещения прикуривателя
Табло подсветки рычагов отопителя
816
Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты)
Звуковой сигнал и реле его включения
98Левая фара (габаритный свет)
Левый задний фонарь (габаритный свет)
108Правая фара (габаритный свет)
Правый задний фонарь (габаритный свет)
118Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации)
Контрольная лампа аварийной сигнализации
1216Элемент обогрева заднего стекла и реле включения обогрева
Прикуриватель
Штепсельная розетка для переносной лампы
138Правая фара (дальний свет)
148Левая фара (дальний свет)
Контрольная лампа включения дальнего света фар
158Левая фара (ближний свет)
168Правая фара (ближний свет)
Реле
К1Реле времени омыва заднего стекла (451.
3747 / 2108-3747110, 2108-3747110-06)
К2Реле-прерыватель указателей поворота и аварийной сигнализации (493.3747 / 2108-3747010-02)
К3Реле-прерыватель стеклоочистителя (522.3747 / 2108-3747710)
К4Контактные перемычки на месте реле контроля исправности ламп
Реле контроля целостности ламп (4402.3747 / 21083-3747410, 21083-3747410-06)
К5Реле включения дальнего света фар (113.3747 / 2105-3747210-10, 2105-3747210-12)
К6Реле очистителя фар (112.3747 / 2105-3747210, 2105-3747210-02)
К7Реле стеклоподъемников (13. 3747 / 2105-3747210-10, 2105-3747210-12)
К8Реле включения звуковых сигналов (13.3747 / 2105-3747210-10, 2105-3747210-12)
К9Реле включения электровентилятора охлаждения (13.3747 / 2105-3747210-10, 2105-3747210-12)
К10Реле включения обогрева заднего стекла (13.3747 / 2105-3747210-10, 2105-3747210-12)
К11Реле включения ближнего света фар (13.3747 / 2105-3747210-10, 2105-3747210-12)

Видео: Где находиться блок предохранителей в Ваз 2108

Как проверить исправность предохранителей Ваз 2108

Если произошла перегрузка цепи в автомобиле Ваз 2108, один или несколько предохранителей прерывают цепь и выходят из строя. Однако если электрический прибор перестал работать, далеко не факт, что проблема в предохранителе. В таком случае верным решением будет диагностика элемента в блоке предохранителей, который отвечает за конкретный электрический прибор.

Определить какой именно предохранитель вышел из строя легко с помощью инструкции к автомобилю. В ней имеется «карта», в которой отображено, на каких местах установлены в блоке предохранителей элементы, отвечающие за тот или иной электрический прибор. По этой карте определяется местоположение предохранителя, из-за которого могла быть обесточена цепь электрического прибора, и далее необходимо провести его диагностику предохранителей.

Для того, чтобы проверить исправность предохранителя Ваз 2108 необходимо:

  1. Провести визуальный осмотр предохранителя на наличие обрыва.
  2. Проверить предохранитель мультометром
  3. Для проверки элемента цепи используется распространенный прибор – мультиметр, он же тестер. Прибор является незаменимым для автолюбителя, и он позволяет проверить предохранитель машины двумя способами. (проверка по напряжению и проверка по сопротивлению)

Как заменить предохранители Ваз 2108 своими руками – пошаговая инструкция

Прежде чем начать замену предохранителя, необходимо убедиться, что он действительно перегорел

Для того чтобы заменить предохранители Ваз 2108 необходимо выполнить следующий порядок действий:

  1. Отыщите тот блок предохранителей, к которому подсоединены якобы перегоревшие приборы. (ранее я уже рассказал вам о расположении блока предохранителей в Ваз 2108)
  2. Отыщите подсоединенный к вашему электроприбору предохранитель. Схема на внешней стороне с маркировкой упростит поиск. (схема предохранителей и реле Ваз 2108 я тоже указал вам ранее)
  3. Извлеките предохранитель из блока. Сделать это можно с помощью специальных щипчиков. Как правило, они продаются в наборе с блоковой системой.
  4. Внимательно его осмотрите, если видны внешние повреждения, то этот элемент блока, несомненно, подлежит замене.
  5. Поменять перегоревший предохранитель на новый можно тогда, когда он есть в наличии.

Приобрести предохранитель на Ваз 2108 можно практически в любом магазине, но намного сложнее купить качественный предохранитель. Под словом «качественный» имеется в виду такой предохранитель, который не перегорит за считанные часы, а тем более не станет причиной возгорания.

Видео: Замена неисправных предохранителей Ваз 2108
