Структура пневматических систем и устройств
- Пневматическая система
- это техническая система, состоящая из устройств, находящихся в непосредственном контакте с рабочим газом (воздухом)
Энергию сжатого воздуха промышленных пневматических систем используют для приведения в движение механизмов и машин, автоматического управления технологическими процессами, пескоструйной очистки, перемешивания растворов, распыления красок, транспортирования сыпучих материалов, дутья в доменные печи и т. п. Наибольшее применение энергия сжатого воздуха получила в пневмоприводах.
| Пневмопривод | |||
|---|---|---|---|
| По источнику рабочей среды | По характеру движения выходного звена | По возможности регулирования | По циркуляции рабочей среды |
|
|
|
|
В компрессорном пневмоприводе сжатый воздух подается в пневмодвигатель компрессором.
В аккумуляторном приводе
сжатый воздух поступает в пневмодвигатели из пневмоаккумулятора, предварительно заряженного от внешнего
источника, не входящего в состав привода. Наиболее широкое распространение в промышленности нашли
магистральные пневмоприводы, в которых сжатый воздух подается в пневмодвигатели от пневмомагистрали
(заводской, цеховой и т. п.), не входящей в состав привода.
Пневмоприводы, в которых сжатый воздух из пневмодвигателя поступает в атмосферу, называют приводами с разомкнутой циркуляцией. В пневмоприводах с замкнутой циркуляцией сжатый воздух из пневмодвигателя поступает во всасывающую пневмолинию. Основные элементы, входящие в состав пневмоприводов, приведены на рис. 1.2.
| Пневмопривод | ||||
|---|---|---|---|---|
| Компрессоры | Пневмодвигатели | Пневмоаппараты | Кондиционеры | Пневмолинии |
|
|
|
|
|
Материал из справочника «Пневматические устройства и системы в машиностроении» под
ред.
Как работает пневматическая система? Разное новость на JcNews.ru

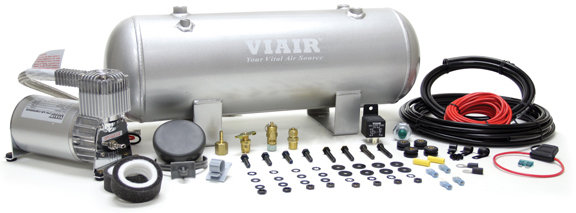

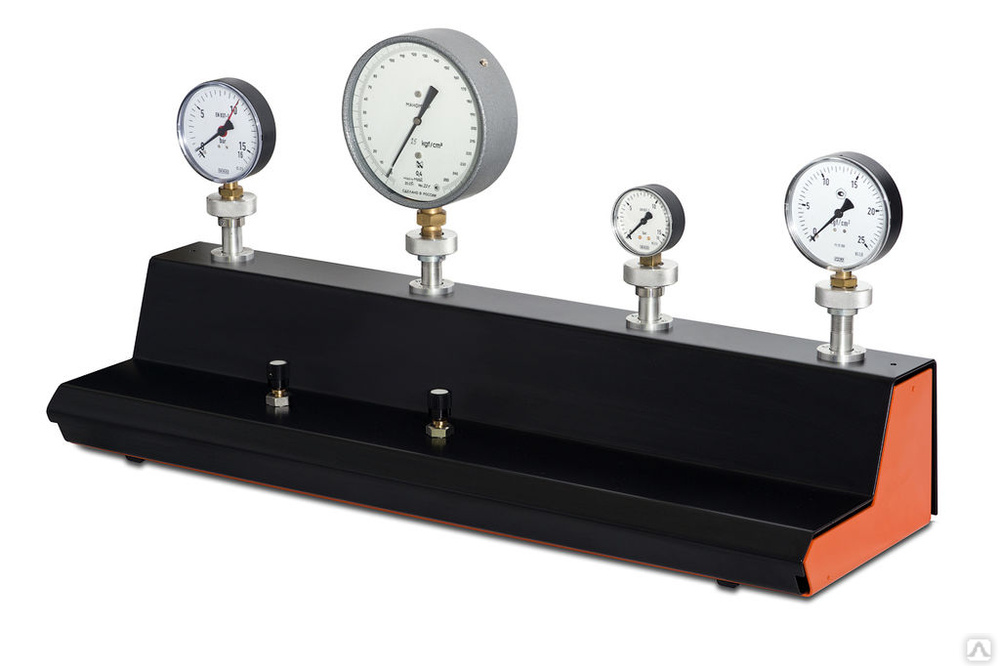

Пневматические системы нуждаются в пяти основных компонентах для производства, хранения, управления, перемещения и использования сжатого воздуха:
- Компрессор — производит воздух;
- Резервуар (или приемник) — хранит воздух;
- Один или несколько клапанов — контроль воздуха;
- Контур — перемещает воздух между другими компонентами;
- Привод или двигатель — использует воздух, чтобы что-то сделать.
Пневматическая система получает всю свою энергию от энергии сжатого воздуха, который они используют, поэтому вы можете сразу увидеть, что им нужны как минимум два ключевых компонента: что-то для сжатия воздуха (компрессор) и что-то, что использует сжатый воздух для подъема, переместить или удерживать объект (привод). Нам также нужна труба или сеть труб (контур) для подачи воздуха от компрессора к приводу. Что-то для включения или выключения воздуха (клапан) и, возможно, для изменения направления его движения также было бы удобно (поэтому мы можем заставить нашу машину опускать вещи, а также поднимать их).
Есть еще одна вещь, которая нам нужна в устройстве пневматической системы. Поскольку воздух является очень сжимаемым газом, базовая система, соединяющая компрессор с приводом через контур и клапан, будет работать очень медленно.
Таким образом, пневматическая машина также имеет резервуар (в сущности, воздушный шар), в котором под давлением сохраняется довольно много сжатого воздуха, готового к подаче практически мгновенного усилия, как только открывается рабочий клапан.
Для работы пневматической системы нужны пять ключевых компонентов:
- Компрессор;
- Водохранилище;
- Клапан;
- Контур труб;
- Привод.
Компрессор — это машина, которая превращает обычный воздух в сжатый воздух, сжимая его примерно до 7–10 раз атмосферного давления . Чтобы дать вам общее представление, это примерно на 25–30 процентов больше давления, чем в бутылке шампанского, или в 2–3 раза больше давления в автомобильных шинах. Это довольно небольшое давление, и это говорит нам о том, что нам понадобится довольно много сжатого воздуха, чтобы сделать что-то действительно полезное пневматической системой.
Привод — «двигатель», это пневматический инструмент, сдвигается и делает некоторую полезную работу для нас. Это может быть пневматическое сверло, забитое поршнем вверх и вниз, заводская рампа, которая поднимает и опускает предметы, механическая рука, которая поворачивает предметы, или что-то в этом роде. Приводы обычно двигаются вперед и назад по прямой линии.
Клапаны — хотя некоторые пневматические машины могут иметь один компрессор, привод, клапан и бак, большинство из них более сложны. Существует много видов приводов и клапанов, и на заводе могут быть установлены всевозможные машины из сложного контура одним большим компрессором. Вы можете создавать сложные электронные схемы из разных устройств из одних и тех же базовых компонентов, и вы можете создавать сложные пневматические системы и цепи точно таким же образом.
Почему стоит
пневматическую систему управления в компании Гидролидер?- Мы можем помочь вам с подбором и установкой пневматической системы автомобиля;
- У нас самые выгодные ценовые предложения;
- Мы предоставляем гарантию на весь наш товар;
- Наш ассортимент постоянно растет.
Купить пневматическую систему можно у нас на сайте. Сделать заказ можно в любое удобное для вас время и наши менеджеры обязательно свяжутся с вами для его подтверждения.
Что такое пневматическая система?
В автоматизации машин пневматическая система представляет собой простое и экономичное средство для перемещения, зажима, вращения, шлифовки и завинчивания.
Пневматическая система представляет собой совокупность взаимосвязанных компоненты, использующие сжатый воздух для работы автоматизированного оборудования. Примеры можно найти на промышленном производстве, в домашнем гараже или в кабинете дантиста. Этот работа производится в виде поступательного или вращательного движения. Сжатый воздух или сжатый газ обычно фильтруется и осушается для защиты баллонов, исполнительные механизмы, инструменты и баллоны, выполняющие работу. Некоторые приложения требуют смазочное устройство, добавляющее масляный туман в закрытую систему под давлением.
Пневматика — это применение силы жидкости, в данном случае
использование газовой среды под давлением для выработки, передачи и управления мощностью; обычно
с использованием сжатого газа, такого как воздух, под давлением от 60 до 120 фунтов на квадратный дюйм.
Пневматика используется в основном из-за простоты. С небольшой опыт, двухпозиционное управление машинами и оборудованием может быть спроектировано и быстро собирается с использованием пневматических компонентов, таких как клапаны и цилиндры. С надлежащей подготовки воздуха, системы пневматики также надежны, обеспечивая длительный срок службы при минимальном техническом обслуживании.
Быть эффективным Хотя конструкция с использованием пневматики проста, есть некоторые
методы, помогающие сделать систему лучше и эффективнее. Важно
устранить утечки. Любые признаки утечки воздуха следует устранять немедленно.
С этим связана длина трубы. Меньшая длина трубки минимизирует объем системы
который должен находиться под давлением и сбрасываться впустую каждый цикл, что, в свою очередь, сводит к минимуму использование воздуха.
При выборе пневматических компонентов не превышайте их размеры. Сюда входят цилиндры, клапаны, шланги и трубки. Используйте онлайн-инструменты для измерения расхода пневматического воздуха, чтобы помочь в этом. По сути, определите силу, необходимую для выполнения работы, рассчитав размер отверстия цилиндра на основе этого и доступного давления. Зная давление и диаметр цилиндра, рассчитайте объем воздуха клапана в кубических футах в минуту (CFM), используя давление, диаметр цилиндра, длину хода и время хода.
При выполнении цилиндром работ, при зажиме для например, подходящее расчетное давление составляет от 60 до 80 фунтов на квадратный дюйм. Однако, втягивание зажимов при более низком давлении требует меньше энергии, поэтому рассмотрите возможность использования возврат низкого давления или возвратное давление.
Существует множество компонентов, соединенных для создания полной пневматической системы.
система. Почти все пневматические системы состоят из следующих элементов:
- Метод создания сжатый воздух для питания системы. Обычно это заводской воздушный компрессор и часто включает в себя резервуары под давлением для резервного воздуха и распределительные трубопроводы к машины и оборудование.
- Способ кондиционирования
сжатого воздуха, как на компрессоре, так и локально, на машине. Все
пневматическое движение требует чистого и сухого воздуха с достаточным потоком и давлением, чтобы
выполнить работу. Процесс фильтрации, регулирования и смазки
сжатый воздух известен как подготовка воздуха или подготовка воздуха. Заводы
включать подготовку воздуха на централизованных компрессорах, а дополнительная подготовка воздуха
выгодно в точке использования каждой машины. Сюда входит ручное отключение, фильтр для удаления грязи, масло
и воды по мере необходимости, регулятор для контроля давления в системе и, возможно,
лубрикатор для смазки воздуха, когда это необходимо для пневматических инструментов и т. п. «мягкий
Клапан пуска / сброса выхлопа также часто включается для безопасного закрытия оператора.
от давления вверх по потоку и быстро уменьшить движение, вызывающее давление вниз по потоку (пневматический
энергии) при обесточивании во время события безопасности.
п. «мягкий
Клапан пуска / сброса выхлопа также часто включается для безопасного закрытия оператора.
от давления вверх по потоку и быстро уменьшить движение, вызывающее давление вниз по потоку (пневматический
энергии) при обесточивании во время события безопасности.- Метод управления направленный поток воздуха. Обычно это один или несколько типов клапанов. Хороший выбор в управлением машиной будет 5-ходовой, 3-позиционный, центральный выпускной клапан, где центральное положение сбрасывает воздух с обеих сторон цилиндра в аварийной ситуации нажимается стоп, и питание отключается. Этот клапан обычно работает с использованием двух 24 В постоянного тока соленоиды. При подаче питания на отдельные соленоиды он выдвигается или втягивается. соответствующий цилиндр.
- Одна или несколько пневматических работ устройства. Это могут быть линейные или поворотные приводы (цилиндры), захваты, моторы, воздушные форсунки и т. д.
- Набор или арматура и
трубопровод для соединения всех компонентов пневматической системы. К ним относятся жесткие
трубы и трубки или гибкие трубки или шланги. Большинство цилиндров включают поток
управления к обоим портам, чтобы ограничить скорость цилиндра, ограничивая воздух, когда он
выходит из цилиндра.
К ним относятся жесткие
трубы и трубки или гибкие трубки или шланги. Большинство цилиндров включают поток
управления к обоим портам, чтобы ограничить скорость цилиндра, ограничивая воздух, когда он
выходит из цилиндра.Пневматические системы широко распространены в промышленных машинах автоматизация. Обеспечьте правильную подачу, подготовку и распределение воздуха. Когда правильно подобранные, собранные и установленные пневматические устройства и приводы будут имеют долгий и эффективный срок службы при минимальном техническом обслуживании.
Что такое пневматическая система и как она работает?
Используете ли вы пневматику в своей отрасли? Правильное применение пневматической системы может быть чрезвычайно полезным для механических операций. Но если у вас проблемы с пневматикой, вам нужен надежный ремонт пневматики быстро. Вот где на помощь приходят Global Electronic Services.
Услуги по ремонту пневматических систем
Что такое пневматика и ее применение? Пневматические системы используют газ или сжатый воздух для перемещения цилиндров, двигателей или других механических частей.
Применение пневматики актуально для самых разных отраслей, включая строительство, здравоохранение, горнодобывающую промышленность, автомобильную промышленность и многие другие. Конкретные пневматические приложения могут включать:
- Транспорт: Пневматические тормоза для поездов или автобусов, пневматические двигатели и транспортные средства, работающие на сжатом воздухе
- Здравоохранение: Бормашины стоматологические, вакуумные насосы и регуляторы давления
- Строительство: Пневматические отбойные молотки и гвоздезабивные пистолеты
- Домашние системы: Управление отоплением и кондиционированием воздуха
- Музыка: Органы, пианино
И многое другое. Пневматические системы — это чрезвычайно полезный способ использовать мощность сжатого воздуха для запуска критически важных машин в производственных и заводских условиях.
youtube.com/embed/LrbgaNBifws» frameborder=»0″ allowfullscreen=»allowfullscreen»/> Общие проблемы с пневматическими машинами Поскольку некоторые пневматические машины сложнее других, с вашими пневматическими системами может возникнуть несколько проблем, в том числе:
- Привод движется слишком медленно
- Давление слишком низкое
- Слишком большая воздушная заслонка
- Утечки воздушного уплотнения
- Грязный или поврежденный фильтр
- Направленный регулирующий клапан не меняет направление
- Оправка цилиндра
Любая из этих проблем может серьезно повлиять на работу и мощность вашей пневматической машины или системы, если они вообще позволяют пневматике работать. К счастью, обученный профессионал с нужными инструментами сможет решить любую из этих проблем. Именно это вы получите, отправив неисправное пневматическое устройство в Global Electronic Services. Наши специалисты, прошедшие обучение на заводе, видели практически все проблемы, которые могут возникнуть в пневматических машинах, и знают, как их быстро устранить.
Первое, что мы сделаем, когда получим ваше пневматическое устройство, — разберем его по частям. Затем мы визуально осмотрим каждый компонент на наличие признаков чрезмерного износа или повреждения. Мы проверим цилиндр, фильтр, клапаны, уплотнения и все другие детали на наличие утечек, порезов, коррозии или любых физических дефектов, которые могут помешать правильной работе системы.
Если мы обнаружим какие-либо детали, которые не соответствуют надлежащим стандартам качества, и мы не сможем отремонтировать их до статуса «как новые», мы заменим их новыми OEM-деталями в отличном состоянии. Как только мы убедимся, что все компоненты вашего пневматического устройства полностью функциональны и соответствуют спецификациям, мы снова соберем ваше устройство и протестируем его. Если оно не работает точно в соответствии с установленными параметрами для этого устройства, мы будем циклически использовать все имеющиеся средства, пока не решим проблему.
Наш уникальный процесс ремонта сделал нас столь популярными среди компаний, нуждающихся в ремонте электроники, гидравлики и пневматики на протяжении многих лет. Благодаря стандартизированному процессу ремонта и высококвалифицированному техническому персоналу мы можем вернуть вам ваше пневматическое оборудование почти как новое в течение пяти дней или меньше. При необходимости мы можем даже выполнить срочные заказы на один или два дня.
Помимо быстрого выполнения работ и высокого качества, вы можете быть уверены, что заплатили лучшую цену за ремонт, который прослужит долго. Мы обеспечиваем это нашей 18-месячной гарантией на обслуживание — ведущей гарантией в этой отрасли — наряду с нашей гарантией низкой цены, которая гласит, что если вы найдете проверенного конкурента, который сделает такой же ремонт по более низкой цене, чем мы предлагаем вам , мы сделаем ваш ремонт на 10 процентов дешевле, чем у конкурентов.
