О пневмоподвесках

История пневмоподвесок

Пневмоподвеска в различных вариантах существует вот уже более 60 лет. В нашей стране её присутствие началось с рейсовых автобусов. Принцип её работы прост — в место рессорных элементов подвески, которые в свою очередь совершенно лишены характеристик комфорта и возможности его регулировать, установлены пневматические подушки. С помощью кранов уровня пола в подушках меняется давление. Это дает возможность постоянно контролировать горизонтальный уровень кузова независимо от загрузки. С грузовыми автомобилями все понятно. В этой статье речь пойдет о системах вспомогательных пневмоподвесок для малотоннажного коммерческого транспорта, который в свою очередь, долгое время был лишен возможности получить данную опцию. Рассмотрим подробно факт пользы систем пневматических подвесок для данного вида транспорта.



Как устроена пневмоподвеска?

Устройство пневмоподвески вспомогательного типа. Из основных компонентов следует выделить присутствие пневмоэлемента в штатной подвеске. Его главная задача — принять на себя часть нагрузки. С помощью регулировки давления в пневмоподушках происходит перераспределение нагрузки с основных узлов подвески (рессоры) на пневмоэлемент.

Устройство осевой части пневмоподвески вспомогательного типа довольно простое. Это кронштейны крепления пневмоподушки к кузовным элементам автомобиля (верх) и опорные кронштейны нижней части крепления пневмоподушки (мост, рессорный пакет). Питание пневмоподвески осуществляется с помощью специальной пневматической магистралей и соединительных фитингов. Одним из важнейших факторов долговечности и безотказности работы пневмоподвески — это герметичность соединений. Бесконтрольная потеря давления может привести к повреждению пневматических элементов подвески.

Компрессор пневмоподвески. Вторая и не менее важная часть пневмоподвески — система управления или компрессорная установка. Основным компонентом системы являются компрессор. Это специальный агрегат с питанием от бортовой электро сети, способный обеспечить давление в пневмоподвеске до 8кг/см2, что является стандартом номинала компрессорной установки для вспомогательной пневмоподвески. Механизм управления — электрические или пневматические кнопки в зависимости от типа компрессорной установки (с ресивером или без него, с управлением на электромагнитных клапанах или механическими пневмоклавишами).

Кнопки. Алгоритм управления с помощью электрической кнопки прост. Положение «накачка» является активацией компрессора, который в свою очередь нагнетает давление в пневмоподушки. Положение кнопки «сброс» — открытие электромагнитного клапана сброса давления из подушек. Данная схема применяется чаще на безресиверных системах управления. В ресиверных системах с механическими пневмоклавишами алгоритм управления давлением заключен в самой клавише. Поднятие флажка клавиши «вверх» открывает канал на подачу воздуха в пневмоэлемент. Нажатие флажка клавиши «вниз» открывает канал сброса воздуха в самой клавише.

Манометр пнвемоподвески. Контроль давления в пневмоподвеске, как правило, осуществляется с помощью манометра. Положение стрелки (стрелок) указывает на фактическое давление в подушке (подушках). Каждая стрелка манометра показывает давление в одном контуре пневмоподвески. Также с помощью этого прибора можно диагностировать утечки воздуха в системе.

Ресиверные системы более сложные по принципу работы и количеству компонентов в отличии от безресиверных. К их составу относятся датчики давления, клапаны аварийного сброса давления, разветвители и ресивер. Принцип работы ресиверной системы отличен тем, что управление компрессором осуществляет не оператор, а электроника в виде датчика давления.

Датчик давления обладает установленным номиналом с диапазоном включения и отключения компрессора. Пример: датчик давления с номиналом включения 6кг/см2 и выключением на 8кг/см2. Включение компрессора происходит при падении давления в ресивере ниже значения 6кг/см2. Нагнетая давление до 8кг/см2, компрессор отключается.

Ресивер — это емкость для хранения воздуха с заданным давлением. Объем ресивера не должен превышать рекомендованного значения, которая зависит от производительности компрессора и общего объёма воздуха в системе включая пневмоэлементы. Для исключения избыточного давления в ресивере системы в случае выхода из строя датчика давления, предусмотрен клапан аварийного сброса воздуха. Как правило, его номинал на 10-15% выше верхнего значения датчика давления. В случае увеличения давления в ресивере системы происходит срабатывание клапана и сброс давления до безопасного значения. В безресиверных системах аварийный клапан отсутствует, так как управление компрессором осуществляется вручную, а не автоматически, как это происходит в ресиверных системах.



Как подобрать комплект пневмоподвески? Важные аспекты, мифы и реальность.

Поиск пневмоподвески для своего автомобиля — далеко не простое занятие. Необходимо изучить огромное количество технической информации, начитаться порой противоречивых отзывов на тематических форумах, сравнить цены разных поставщиков и т.д. Если у вас есть масса времени, можно серьезно сэкономить на покупке пневмоподвески и построить ее самостоятельно. Однако результат будет на прямую зависеть от ваших технических способностей и качества приобретаемых материалов. Статистику положительных результатов самостоятельных конструирований не реально отследить т.к. вряд ли кто из самоделкиных признается в том, сколько времени и денег он потратил.

Довольно частое заблуждение — это увеличение грузоподъёмности транспортного средства с помощью пневмоподвески. Во-первых — это противоречит законодательству о безопасности эксплуатации транспортного средства и связано с превышением паспортных характеристик автомобиля по допустимой максимальной снаряженной массе. Второй и не маловажный аспект связан с тем что, увеличивая загрузку транспортного средства, дополнительную нагрузку получают агрегаты и шины. Заманчивые предложения в сети, призывающие купить усиленные варианты пневмоподвески связаны с удовлетворением желания возить больше положенного веса. Но не стоит забывать и о последствиях данного усиления. Не редкие случаи таких усилений — разрушение редуктора заднего моста, деформация рамы или лонжерона в местах усиления, сокращение ресурса агрегатов или их поломка. Ни один из понимающих и уважающих себя производителей пневмоподвесок не станет утверждать, что их оборудование создано для увеличения грузоподъёмности транспортного средства. Для подтверждения качества и без ущербности продукции вспомогательной пневмоподвески, производитель обязан произвести тестирование своего продукта с получением соответствующих заключений (сертификат соответствия безопасности использования установленного оборудования пневмоподвески на транспортном средстве). Также, берется во внимание количество установленного оборудования либо за конкретный период, либо за всю историю существования производителя.

Приобретая оборудование вспомогательной пневмоподвески для своего автомобиля, требуйте документального подтверждения гарантийных обязательств производителя перед вами. Чаще всего такая информация отражена в технической документации на изделие. В случае установки оборудования на новый автомобиль, необходимо предварительно проконсультироваться со специалистом отдела гарантии автосалона, в котором приобретается автомобиль. Не редко самостоятельно установленное оборудование сомнительного происхождения является причиной для отказа в гарантийном обслуживании транспортного средства. Предъявление паспорта на приобретенное оборудование, подтвержденного сертификатом соответствия, является вашей защитой и веским аргументом против отказа осуществлять гарантийное обслуживание вашего транспортного средства. При прохождении Государственного технического осмотра, предьявление инспектору пакета документов на установленное оборудование пневмоподвески также является обязательным. Отсутствие сертификата соответствия на пневмоподвеску, при обнаружении ее инспектором ГИБДД влечет за собой последствия связанные с доказательством факта ее происхождения.

Общение с техническим специалистом компании – продавца оборудования вспомогательной пневмоподвески имеет не малую важность. Перед началом общения у вас должен быть достаточно ёмкий список вопросов, связанных как с условиями приобретения оборудования, так и условиями установки его на ваш автомобиль, аспектами обслуживания и эксплуатации. Региональная привязка к особенностям эксплуатации оборудования также важна. Учитывайте этот аспект для получения информации. Оптимальный подбор оборудования пневмоподвески гарантирует не только положительный технический результат но и сэкономит средства приобретателя.



Плюсы и минусы пневмоподвески

Вы приобрели микроавтобус, на котором собираетесь перевозить грузы. Первое с чем сталкивается владелец данного вида транспорта — это периодическое проседание рессор даже при незначительных загрузках, не превышающих тоннаж, прописанный в ПТС. Способ усиления рессорного пакета (замена рессорных листов на более жесткие или добавление листов в основной пакет) является временной мерой и имеет массу побочных негативных факторов для вашего автомобиля. С усиленными рессорами при передвижении без загрузки, задняя часть автомобиля находится в состоянии увеличенного клиренса. Передвижение на автомобиле становится не комфортным и небезопасным. Вследствие изменения высоты кузова изменяются и тормозные характеристики автомобиля. Узлы и агрегаты подвергаются усиленной вибрации при наездах на дорожные препятствия, получая тем самым сильнейшие удары по подвеске. Амортизаторы не работают. Кузов страдает не меньше. Болтовые соединения ослабевают, требуют периодической замены резиновые втулки и сайлент-блоки, а также шарнирные узлы. На автомобиле с усиленным рессорным пакетом комфорт достигается только в загруженном состоянии. Усиленный рессорный пакет со временем также проседает и требует замены. Экономия сомнительная. Главное правило при усилении рессорного пакета, которое необходимо соблюдать — это сохранение стандартного уровня положения подвески. С пневмоподвеской это реально, а вот с дополнительными листами рессор в пакете — нет.

Вспомогательная пневмоподвеска решает сразу ряд проблем, связанных с неконтролируемыми перегрузами, проседающим рессорным пакетом и стабилизацией работы штатной подвески. Кроме того, появляется возможность регулировать не только клиренс, но и характеристики комфорта. В дополнении к этим положительным аспектам, пневмоподвеска обладает свойством поглощения вибрации, передающейся от неровностей дорожного покрытия на кузов. В следствии этих доказанных эффектов, экономическая польза очевидна. Узлы подвески не страдают, рессоры остаются штатными и замене не подлежат, использование пневмоподвески осуществляется только в момент необходимости обеспечить уровень горизонтального положения автомобиля после загрузки. Чаще всего подушки пневмокомплекта располагаются в местах штатного отбойника, которое в свою очередь рассчитано на серьезные удары.



Устройство пневмоподвески вспомогательного назначения, монтаж узлов и их работа.

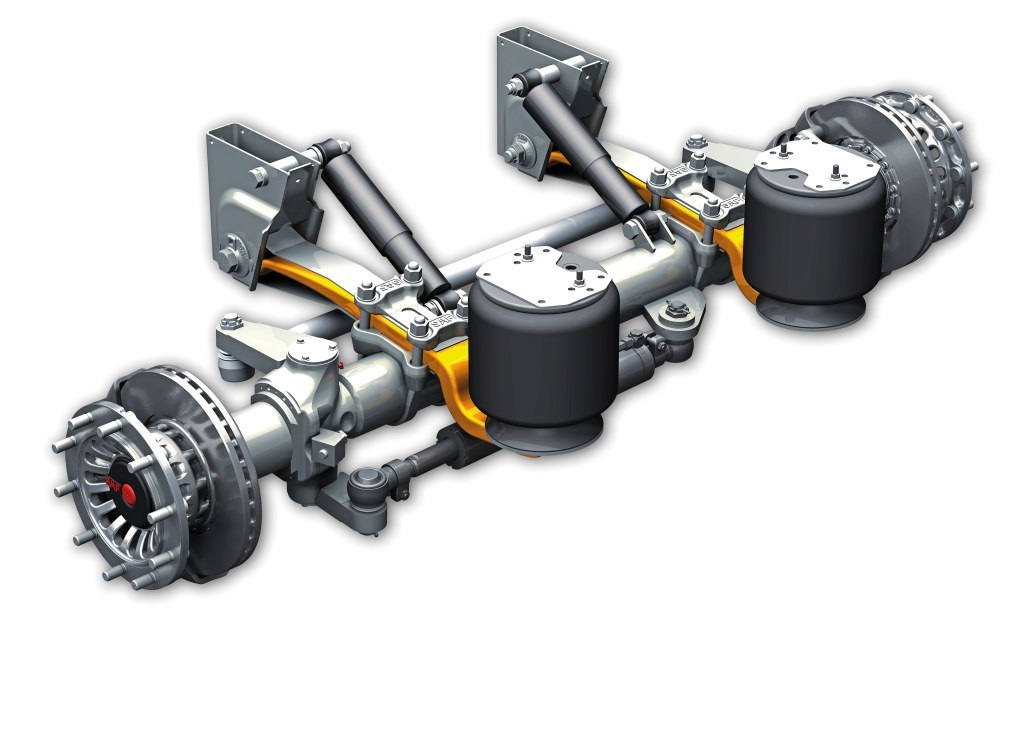

Основным узлом пневмоподвески является осевой комплект установочного оборудования. В состав входят кронштейны крепления пневмоподушек, сами пневмоподушки, крепежные метизы элементов комплекта, пневматические фитинги и магистрали питания. Установка пневмокомплекта на ось, в большинстве случаев, не требуют внесения каких-либо существеных конструктивных изменений в штатные узлы транспортного средства, за исключением удаления штатного отбойника оси и незначительного переноса проводки систем ABS и тормозных магистралей. Действия по переносу штатных систем связано с исключением препятствий работы самого пневмоэлемента (пневмоподушки) осевого комплекта пневмоподвески. Установка осевого комплекта пневмоподвески занимает как правило 2-3 часа.



Передняя и задняя пневмоподвеска

Передняя ось автомобиля, в большинстве случаев конструктивно снабжена поворотной стойкой. Пневмоподвеска передней оси является самым ответственным объектом и при изготовлении ее применимы только качественные материалы. Не все производители способны предложить качественное оборудование, поэтому стоимость такого комплекта высока, тем не менее доступна для покупки. Устанавливая пневмоподвеску на переднюю ось, владелец получает широкий диапазон регулировок клиренса и комфорта. В большинстве случаев ремонт пневматических стоек без специального оборудования не возможен. Поэтому стоит соблюдать ряд обязательных процедур по обслуживанию пневмоподвески не только передней оси, но и всех осевых пневмоэлементов в целом.

Пневмоподвеска задней оси является самой распространенной причиной для увеличения комфорта и расширения грузовых характеристик автомобиля. Существуют несколько типов пневмоподвесок задней оси: основная (замещение пружин пневмоэлементами), вспомогательная (установка пневмоэлементов в дополнение к рессорам или пружинам) и самая простая вспомогательная (установка пневматических подушек во внутрь пружины). Первый вариант или вариант замещения является самым дорогим и прогрессивным. Сложная конструкция, количество сопутствующих компонентов пневмоподвески, наличие компрессорной установки, датчики уровня пола и элементы предотвращения падения подвески в случае разгерметизации. Более распространенная пневмоподвеска — вспомогательная. Её функционал отличается от основной простотой и надежностью. Основная задача такой пневмоподвески — защита рессор от проседания и поломки. Также стоит отметить, что вспомогательная пневмоподвеска способна увеличить грузовую характеристику автомобиля на четверть от заводского параметра. Если пневмоподвеска выйдет из строя, на автомобиле можно продолжать движение, так как основные элементы подвески не подвергаются удалению или значительному конструктивному изменению. Третий и, пожалуй, самый бюджетный вариант — это установка пневмобаллонов в пружины. Данный способ усиления подвески задней оси подойдет для легковых автомобилей с конструкцией задней подвески с пружинами, независящими от амортизаторов. Доступна незначительная регулировка высоты заднего свеса, сокращение вибраций и исключение пробоя подвески. Срок эксплуатации такой пневмоподвески не значителен, но стоимость ее оправдывает ожидания.



О пневматических элементах пневмоподвески (пневмоподушки)

Пневматические элементы подвески или проще говоря «пневмоподушки» — это один из самых главных компонентов. Их существует приличное количество разновидностей, иные из которых имеют прямое назначение использования в пневмоподвесках. Но встречаются и такие варианты, которые к автомобильным пневмоподвескам не имеют никакого отношения. Внешне они не многим отличаются друг от друга. Грузовые или комфортные характеристики можно определить только в процессе эксплуатации, но есть и еще один не маловажный критерий — это сопротивляемость химическому воздействию оболочки пневмоподушки. Проще говоря, состав резиновой смеси пневмоподушки должен быть масло-бензостойким, в противном случае подушка покрывается микротрещинами и в конечном итоге теряет герметичность. Срок службы такой подушки — от 6 месяцев до года. Срок службы специальных подушек — не менее 2-х лет. В процессе эксплуатации пневмоподвески, пневматический элемент находится под постоянной нагрузкой. Качественный пневмоэлемент обладает прочной структурой корда, что исключает увеличение пневмоподушки в диаметре и как следствие — протирание ее об элементы подвески. Характеристика давления в пневмоэлементе на разрыв должна превышать эксплуатационное минимум в 2 раза (10-12 кг/см2 — эксплуатация, 20-25кг/см2 — уничтожение).

Как определить качество приобретаемого оборудования пневмоподвески? Самый простой способ — это гарантия на оборудование, срок которой не менее 2-х лет. Пневматические элементы пришли на смену ранее используемым пневмоподушкам из-за достаточно большого перечня технических и эксплуатационных недостатков. Более того, перспектива совершенствования пневмоэлементов подразумевает применение нескольких полезных новаций. Это изменение резьбы с дюйма на метрику, переход резьбы входного отверстия с 1/2″ на 1/4″ и установка внутреннего отбойника.

При накачки пневмоподушек осевого комплекта пневмоподвески через автомобильный ниппель (входит  в состав минимального набора пневмоподвески), происходит перераспределение нагрузки с рессор на третью точку опоры (как правило, это штатное место отбойника). Увеличение или уменьшение давления воздуха в подушках пропорционально снимает или нагружает рессорный пакет. Идеальный и удобный способ регулировки давления в подушках — установка компрессорной системы.

Как правило вся компоновка системы управления достаточно компактная и не требует выделения значительной площади под монтаж. Первичная рекомендация по монтажу компонентов систем — изоляция от воздействия внешней агрессивной среды и доступ к основным компонентам системы для инспекции и ремонта.

При установке компоновки осевого пневмокомплекта и компрессорной установки, вы способны регулировать уровень подвески после загрузки в любой момент при необходимости! Защищая штатный рессорный пакет от проседания и получив компенсацию не только кренов, но и неравномерного распределения груза по отношению к левой и правой частей транспортного средства, вы получаете совершенно новый автомобиль по ощущениям управления и функционалу, превосходящему прежние характеристики до установки оборудования пневмоподвески.

Для владельцев малотоннажного коммерческого транспорта — это не только положительный эффект, но и экономическая выгода. Экономия на ремонте и обслуживании транспортного средства, а так же защита от не контролируемых перегрузов, дает гарантированный положительный результат после 3 — 4 месяцев эксплуатации.



Как происходит управление пневмоподвеской?

Рассмотрим несколько способов

• Установив осевой комплект пневмоподвески, можно осуществлять его накачку через автомобильный ниппель (в комплекте). Это самый простой и дешевый, но не всегда удобный способ. Для этого нужно иметь собственный мощный компрессор для накачки колес или использовать воздух на заправках и шиномонтажах. Не всякий компрессор и не каждый шиномонтаж способен обеспечить необходимое давление вашему комплекту пневмоподвески. На заправках, как правило, давление воздуха ограничено до 4х кг/см2. Приобретая осевой комплект, предлагаем рассмотреть несколько вариантов систем управления. Одноконтурные, 2-х контурные, 4-х контурные, с ресивером или без него, а также с интеллектуальными контроллерами положения подвески. Бюджет разный, но при грамотном изложении задачи, мы подберем для вас комплект необходимого оборудования и ознакомим с его характеристиками.
• Установленная система управления способна обеспечить необходимое давление в пневмоподушках. С системами ручного управления давлением вы можете реагировать на изменения положения подвески как до, так и после загрузки, и во время передвижения с помощью нажатия клавиши «накачка» или «сброс». Аналоговый манометр показывает не только давление в пневмоподвеске на данный момент, но и дает информацию о возможных утечках воздуха в осевой части пневмоподвески. Одноконтурный принцип накачки дает возможность активации пневмоподвески одной оси с объединенными пневмоподушками в одну магистраль. Данный принцип не сокращает эффект крена при неравномерном распределении груза и не стабилизирует поведение подвески при прохождении поворотов.
• 2-х контурные системы управления с ручным принципом активации осевой пневмоподвески работают по аналогичному сценарию, что и одноконтурные, но имеют следующие преимущества:
  стабилизация поперечной устойчивости за счет разделения управления левой и правой подушками на отдельные контуры (одна ось) / возможность выравнивать загружаемую часть автомобиля в следствии неравномерного распределения груза по бортам. Данный способ управления больше подойдет для автомобилей с установленным тяжелым оборудованием, имеющим распределение веса на левую или правую сторону в большей степени. При установке пневмоподвески на обе оси, также можно обеспечить управление на два контура, но на каждую ось по одному. Это скорей бюджетный вариант, который в угоду цены не обеспечит возможность регулировать стабилизацию поперечной устойчивости и выравнивать кузов при неравномерной загрузки по бортам. 2-х контурные системы существуют как без ресивера так и с ресивером.
• 4-х контурный принцип управления в ручном варианте контроля положения подвески, дает возможность регулировать давление во всех 4-х осевых пневмоподушках. Данная система является оптимальной при установке полной пневмоподвески обеих осей с раздельным управлением. Кроме изменения клиренса, также можно добиться горизонтального положения кузова не зависимо от равномерности распределения груза. Про стабилизацию поперечной устойчивости можно не говорить. В данном варианте она уже присутствует. Как правило, такие системы все с ресивером и имеют массу преимуществ по сравнению с аналогами с меньшим количеством контуров, комплектуются мощными компрессорами и имеют возможность установки контроллеров с датчиками положения кузова. Стоимость таких систем высока, но оправдана при строительстве полной пневмоподвески.



О компоновках систем пневмоподвесок, их особенностях и преимуществах.

Все компоновки систем управления прошли многократные тесты и испытания. Состав компоновок постоянно улучшается, исключая «слабые звенья». Теперь, специалисты завода используют специальную магистраль, которая способна работать в диапазонах температур окружающей среды от +60 до — 60град.С. Данная магистраль применяется в пневмосистемах автомобилей, а не промышленной пневматике. Компрессоры систем управления полностью адаптированы для работы с ресивером. Манометры адаптированы для работы в пневмосистемах, исключено нанесение дефектов в процессе монтажа. Ресиверы системы универсальные, надежность которых доказана эксплуатацией в российских условиях на протяжении более трех лет. Соединительные фитинги просты в монтаже и крайне надежны. Критические к морозам узлы имеют обогревательные элементы. Также разработана специальная система осушения воздуха с функцией регенерации для исключения наличия влаги в системе.

Комплекты осевой части пневмоподвески — это самый надежный из существующих на рынке предложений пневмоподвесок вариант. Разработанные элементы крепления пневмоподушек защищают области установки от деформации и напряжения конструкции автомобиля. Сварные элементы крепления сконструированы таким образом, чтобы исключить вмешательства в штатные узлы автомобиля с помощью их модификации или удаления. В редких случаях это возможно, но в незначительной степени. Наши элементы крепления пневмоподушек можно подвергать незначительной адаптации в случае необходимости при установке. Это обусловлено возможными внесенными изменений в штатную конструкцию осевой части автомобиля при его производстве (например, смещенное нахождения сапуна моста или приваренные кронштейны крепления тормозных магистралей и т.д.).



Уход за пневмоподвеской

Пневматическая подвеска в отличии от стандартной (пружинной или рессорной) требует к себе повышенного внимания. Простейший способ продлить срок службы пневмоподвеске — периодическая мойка пневмоэлементов и очистка их от налипающей дорожной грязи и песка. Как правило, резиновые элементы пневмоподвески изготовлены из масло-бензо-стойкой резины (МБС) с нейлоновым кордом в структуре пневмоэлемента. Тем не менее, абразивный эффект со временем может повредить целостность оболочки. Замена пневмоэлемента — процедура недешевая и не везде ее можно произвести с должным качеством. Если в системе есть ресивер, необходимо не менее чем раз в год удалять из него остатки влаги и накопившегося мусора. Данная процедура защитит распределительные механизмы пневмосистемы от повреждения. Если в компрессоре системы предусмотрен фильтрующий элемент, его также необходимо инспектировать не менее чем раз в год.

Системы пневматических подвесок — это надежность в каждой детали. Компоненты пневмоподвесок адаптированы к российским условиям. Товар прошел добровольную сертификацию для доказательства серьезных намерений получить признание у отечественных пользователей и производителей коммерческой техники. Основные компоненты входящие в состав оборудования имеют клеймо фирменного зарегистрированного логотипа, что защищает товар от подделок. Наличие фирменных идентификаторов определяет высокий стандарт качества и ответственности за свои изделия.

Приобретая комплект пневмоподвески, вы соглашаетесь со всеми условиями эксплуатационных и гарантийный аспектов, изложенных в прилагаемой к оборудованию документацией. Оборудование пневмоподвеской транспортного средства, а также его эксплуатация является добровольным действием. Во избежании факторов разрушения как узлов, так и агрегатов транспортного средства с установленной системой вспомогательной пневмоподвески, исключайте превышение груза, предусмотренного заводом производителем транспортного средства. Соблюдайте регламент проведения плановых ТО транспортного средства и установленного на него дополнительного оборудования пневмоподвески согласно графику, изложенному в технической документации. Для владельцев новых автомобилей, перед приобретением и установкой дополнительного оборудования пневмоподвески, рекомендуем проконсультироваться с сотрудниками отдела гарантий, предъявляя в качестве доказательства происхождения данного оборудования всю прилагаемую техническую документацию.

Что такое пневмоподвеска? / Блог АвтоТО — Обслуживание автомобиля

Скорее всего в вашем браузере отключён JavaScript.
Вы должны включить JavaScript в вашем браузере, чтобы использовать все возможности этого сайта.

Запись опубликована 06.03.2018 автором Антон Боднар.

Пневматическая подвеска — это один из видов подвески современных автомобилей. Пневматические подушки дают возможность изменять клиренс автомобиля, что весьма удобно при езде по бездорожью.

Сегодня этот вид подвески активно применяется производителями грузовых автомобилей и внедорожников. Но и пневмоподвеска на легковой автомобиль начинает обрастать поклонниками. В этом случае обладатели простых седанов с легкостью могут ездить на рыбалку или просто по бездорожью. Теперь можно не беспокоиться о том, что днище будет задевать за поверхность земли.

Если пневмоподвеска предусмотрена комплектацией автомобиля, то у владельца такого транспортного средства будет возможность увеличивать ее жесткость, высоту.

Виды пневматических подвесок

Существует три вида таких подвесок. Давайте поговорим более подробно о каждой из них.

Одноконтурная пневмоподвеска. Устанавливается лишь на заднюю или на переднюю ось. Такой вид подвески применяется в основном на грузовых автомобилях. В зависимости от того, нагружен грузовик или нет, можно регулировать жесткость и клиренс подвески.

Двухконтурная пневмоподвеска. Такая подвеска может устанавливаться как на одну ось, так и на обе. При установке на одну ось имеется возможность регулировать каждое колесо этой оси отдельно.

Четырехконтурная пневмоподвеска. Этот вид подвески наиболее сложный. Эта система наиболее производительна, эффективна. На каждое колесо устанавливается отдельный контур. Регулировку каждого контура осуществляет ЭБУ на основании оцениваемой им ситуации на дороге.

Конструкция пневматической подвески

Воздушный ресивер — это важный элемент пневмоподвески. Именно он регулирует клиренс в малом диапазоне. При этом компрессор не задействован.

Компрессор. Здесь все понятно. При поступлении сигнала компрессор начинает подавать воздух через ресивер. Это главный элемент подвески.

Магистрали. Вся пневмосистема состоит из магистралей. Это трубки и шланги, которые обеспечивают подачу воздуха от одного элемента системы к другому.

Упругие элементы. Это и есть исполнительные элементы самой пневмоподвески. Именно они влияют на величину клиренса. В них нагнетается воздух компрессором.

Электронные датчики

Датчики бывают самые разные. Например, отслеживать положение кузова относительно трассы, его наклон, динамические показатели транспортного средства.

Блок управления пневмоподвески. Это мозг самой подвески. Он получает показания электронных датчиков. В зависимости от типа БУ, управление бывает автоматическим или ручным. Т.е. автоматически устанавливается необходимый режим или ручным способом.

Достоинства и недостатки

Плюсы пневматической подвески очевидны. Это и комфорт во время езды по бездорожью, и способность увеличивать и уменьшать клиренс. Такая подвеска легко превратит ваш седан в автомобиль повышенной проходимости.

К недостаткам можно отнести высокую стоимость как самой подвески, так и стоимость работ по ее ремонту. Комплектующие дорогие, хороших специалистов не так уж и много. Это сложная система, которая периодически ломается.

Запись опубликована в рубрике Современные автомобильные технологии 06.03.2018 автором Антон Боднар. ← Предыдущая запись Следующая запись →

Что такое пневматическая подвеска?

Что такое пневматическая подвеска?

Пневматическая подвеска — это тип подвески, которая поддерживает нагрузку на наполненные воздухом резиновые мешки, а не на стальные пружины. Сжатый воздух подается тем же воздушным компрессором с приводом от двигателя и ресиверами, которые подают воздух в пневматическую тормозную систему.

Как правило, системы пневматической подвески входят в стандартную комплектацию вездеходов . Между тем, профессиональные транспортные средства, такие как мусоровозы или самосвалы, используют подвески с листовыми рессорами из-за их большей долговечности и грузоподъемности.

В чем разница между пневмоподвеской и рессорной подвеской?

Самая большая разница между двумя типами подвески заключается в том, как они поглощают удары от дороги.

В подвесках с листовыми рессорами используются слои полос, известные как листовой пакет. Эти полосы или листья крепятся к раме прицепа. Затем ось автомобиля прикрепляется к центру створок. Листья сжимаются и поглощают движение, когда ось движется, вместо того, чтобы передавать энергию шасси.

Пневматическая подвеска амортизирует удары с помощью клапанов, воздухопроводов, воздушных баллонов и подушек или сильфонов с пневматическими пружинами. В пневматической подвеске используется тот же воздушный компрессор, что и в тормозной системе грузовика. Компрессор подает воздух в мешки, которые действуют как пружины.

Многие водители предпочитают пневматическую подвеску, поскольку она улучшает ходовые качества на дальних дистанциях. Водители сообщают, что при использовании рессорной подвески они испытывали большую усталость из-за резкого движения кабины во время движения.

Преимущества и недостатки системы пневматической подвески

В зависимости от потребностей бизнеса менеджеры автопарка могут решить, приобретать ли автомобили с пневматической подвеской. Вот некоторые преимущества и недостатки, о которых следует знать.

Преимущества

• Комфортная езда : Подушки безопасности обеспечивают гораздо более плавный ход благодаря металлическим цилиндрическим пружинам.

• Регулировка плавности хода : Используя систему управления для регулировки давления воздуха, водители могут обеспечить ровность и устойчивость как легких, так и тяжелых грузов.

• Изменяемая высота дорожного просвета : Пневматическая подвеска улучшает высоту дорожного просвета в зависимости от веса груза и скорости автомобиля.

• Увеличенный срок службы активов : Меньшая вибрация снижает износ систем подвески и прицепов, снижает общие затраты .

Недостатки

• Расходы : Установка и ремонт пневматической подвески как производителя оригинального оборудования (OEM), так и вторичного рынка может стоить больше, чем подвески с листовыми рессорами.

• Установка : В то время как сегодняшние комплекты пневматической подвески уменьшили потребность в резке и сверлении, изделия для подвески по-прежнему требуют профессиональной установки.

• Надежность : Если подушки безопасности не высокого качества, они могут протечь и даже лопнуть, что приведет к сбоям в работе и даже к нарушению работы тормозной системы.

• Уязвимости при обслуживании : Эти системы могут быть подвержены обычному ремонту, включая ржавчину или повреждение от влаги, перегорание компрессора, а также утечки или отказы трубок. Настройка Профилактическое обслуживание помогает продлить срок их службы.

• Расход топлива: Пневматическая подвеска тяжелее листовой подвески, что может привести к большему расходу топлива . Кроме того, для работы компрессора требуется больше топлива.

Система пневматической подвески: компоненты, типы, работа, схема

Система пневматической подвески состоит из пневматической пружины, также известной как пластик/подушки безопасности, резины и системы подачи воздуха, все из которых соединены с воздушный компрессор, клапаны, соленоиды и электронные контроллеры. Применение системы пневматической подвески включает в себя большегрузные автомобили, прицепы и автобусы.

В этой статье вы познакомитесь с определением, применением, схемой, компонентами, конструкцией, типами, работой, преимуществами и недостатками системы пневматической подвески. Вы также узнаете о деталях и характеристиках пневматических рессор.

Содержание

• 1 Что такое система пневматической подвески?
• 2 Что такое пневматическая пружина?
• 3 Характеристики и некоторые преимущества пневматической рессоры
• 4 Типы пневматической рессоры
  • 4.1 Пневматическая рессора с двойной спиралью:
  • 4.2 Tapered-Sleeve & Rolling-Sleeve:
• 5 Components of an air suspension system
  • • 5.0.1 Diagram of an air suspension system:
• 6 Construction
• 7 Types of an система пневматической подвески
  • 7.1 Пневмоподвеска с пневмобаллоном (пружина)
  • 7. 2 Пневматическая подвеска поршня (пружина)
  • 7.3 Присоединяйтесь к нашему информационному бюллетеню
  • 7.4 Удлиненная нижняя пневматическая рессора:
• 8 Принцип работы
  • • 8.0.1 Посмотрите видео ниже, чтобы узнать больше о работе системы пневматической подвески:
• 9 Преимущества и недостатки системы пневматической подвески
  • 9.1 Преимущества:
  50036
  • 9.2 Недостатки:
  • 10 Заключение
    • 10.1 Пожалуйста, поделитесь!

  Что такое система пневматической подвески?

  Пневматическая подвеска — это тип подвески транспортного средства, который приводится в действие воздушным насосом или компрессором, работающим либо от электродвигателя, либо от двигателя. Воздух нагнетается в гибкий сильфон, который обычно состоит из резины, армированной тканью. В отличие от гидропневматической подвески, обладающей многими из тех же преимуществ, в пневматической подвеске используется сжатый воздух, а не жидкость под давлением. Сильфоны надуваются давлением воздуха, которое отрывает шасси от оси.

  Подробнее: Обычные и нетрадиционные типы автомобильных шасси

  Что такое пневматическая рессора?

  В системах пневматической подвески используются пневматические рессоры. Системы пневматической подвески устанавливаются и настраиваются по-разному для разных марок и моделей, но основная идея одна и та же. Металлическая пружина (витковая или листовая) удаляется, и вместо нее устанавливается или изготавливается подушка безопасности, иногда называемая пневматической пружиной. Подвеску можно изменить вверх или вниз при подаче давления воздуха на подушку безопасности (поднять или опустить).

  Пневматические рессоры представляют собой гибкие сильфоны, которые содержат сжатый воздух и используются для передачи нагрузки на автомобили. Обычно они состоят из армированной текстилем резины. Сильфоны надуваются давлением воздуха, которое отрывает шасси от оси. При сжатии пневматические пружины обладают гибкостью или «упругостью». Его можно найти на многих современных большегрузных грузовиках, прицепах и автобусах.

  Подробнее: Система подвески

  Характеристики и некоторые преимущества пневматической рессоры

  • Когда автомобиль не загружен, они мягкие, но по мере увеличения нагрузки жесткость улучшается за счет увеличения давления воздуха внутри камеры. В результате, когда автомобиль слегка загружен или полностью загружен, он обеспечивает наилучший комфорт при езде.
  • Всякий раз, когда нагрузка меняется, давление воздуха изменяется, чтобы поддерживать постоянную высоту автомобиля.
  • Поглощая удары от дороги, пневматические рессоры улучшают устойчивость автомобиля.
  • Системы пневматических рессор предназначены для повышения грузоподъемности, устойчивости и общего качества езды.

  Типы пневматических рессор

  Ниже приведены различные типы пневматических рессор, используемых в системах пневматической подвески:

  Пневматическая рессора с двойной спиралью:

  Конструкция с двойной спиралью напоминает две маленькие шины, поставленные друг на друга. Эти пневматические рессоры имеют более высокую грузоподъемность, более короткий ход и более прогрессивную жесткость пружины, что делает их идеальными для большинства передних подвесок, где пружина находится далеко внутри точки нагрузки подвески. В результате потребность в грузоподъемности умножается, а потребность в поездках делится.

  Подробнее: Знакомство с шарнирным соединением

  Коническая втулка и роликовая втулка:

  Пневморессоры с конической или роликовой втулкой имеют меньший диаметр, более длинный ход и более линейную жесткость пружины. Поскольку у них больше потребностей в поездках и меньше требований к грузоподъемности, они лучше всего подходят для большинства серверных приложений.

  В подвесках с пневматическими рессорами необходимы устройства для регулировки давления воздуха и компрессоры для сжатия воздуха. В этих системах обычно используются небольшие электрические воздушные компрессоры или воздушные компрессоры с приводом от двигателя, которые иногда заполняют бортовой резервуар воздушного ресивера, который резервирует сжатый воздух для немедленного использования в будущем. Система подвески, с другой стороны, более сложная. В современных автомобилях пневматическая подвеска с электронной модуляцией используется в сочетании с пневматическими рессорами.

  Подробнее: Знакомство с различными типами системы подвески автомобиля

  Компоненты системы пневматической подвески

  Воздушный фильтр, воздушный аккумулятор, предохранительный клапан, пневматическая пружина, клапан управления подъемом, обратный клапан и линия подачи основной компонент системы пневматической подвески. Ниже приведены общие части современной системы пневматической подвески.

  1. каждое колесо имеет пневматическую пружину из вулканизированной резины
  2. Воздушный компрессор обычно находится в багажнике (багажнике) или под капотом автомобиля.
  3. Резервуар для хранения сжатого воздуха, способный хранить воздух под давлением 150 фунтов на кв. дюйм (1000 кПа), может быть предусмотрен для быстрого «опускания на колени». (1 фунт на кв. дюйм = 6,89 кПа)
  4. блок клапанов с последовательностью соленоидов, клапанов и множества уплотнительных колец, который направляет воздух из резервуара для хранения к четырем пневматическим пружинам
  5. компьютер ECAS, который обменивается данными с BeCM, главный компьютер и выбирает, куда должно быть направлено давление воздуха
  6. система воздуховодов диаметром 6 мм, которые распределяют воздух по всей системе (в основном от накопительного бака к пневморессорам через блок клапанов)
  7. канистра осушителя воздуха, наполненная влагопоглотителем
  8. Датчики высоты на всех четырех углах автомобиля, идеально основанные на резистивном контактном считывании, чтобы обеспечить абсолютную привязку высоты для каждого угла.
  9. Компания Dunlop Systems and Components Ltd продолжила работу по усовершенствованию продукции до такой степени, что электронный блок управления (ECU) теперь можно устанавливать под полом автомобиля. Регулирующие клапаны намного меньше и легче, и они производят свои собственные компрессоры.

  Подробнее: Понимание работы аккумуляторной системы зажигания

  Схема системы пневматической подвески:

  Конструкция

  На рисунке выше показана схема системы пневматической подвески. Четыре пневматические рессоры, которые могут быть сильфонными или поршневыми, расположены в том же месте, что и винтовые пружины. В комплект также входят воздушный компрессор, воздушный аккумулятор, предохранительный клапан, клапан управления подъемом, уравнительный клапан и трубопровод.

  Подробнее: Понимание работы автомобильного мозга

  Типы пневматической подвески

  Ниже приведены различные типы пневматической подвески.

  Пневмоподвеска с сильфоном (пружина)

  Резиновые сильфоны составляют этот тип пружины. Для правильной работы сильфон состоит из круглых частей с двумя витками. В результате спиральная пружина заменена пневмоподвеской сильфонного типа.

  Поршневая пневматическая подвеска (пружина)

  В этих типах пневматической подвески в этой пружине используется металловоздушный баллон в форме перевернутого барабана. Рама крепится к барабану. Нижний поперечный рычаг соединен со скользящим поршнем. Для создания уплотнения используется гибкая диафрагма. По внешней окружности диафрагма плотно прилегает к кромке барабана, а по центру к поршню.

  Присоединяйтесь к нашему информационному бюллетеню

  Подробнее: Значение шасси автомобиля и его важность

  Удлиненная нижняя пневматическая рессора:

  Удлиненные сильфоны используются, когда эта система подвески применяется к задней оси автомобиля. Эти сильфоны имеют примерно прямоугольную форму, но обычно имеют полукруглые концы с двумя гофрами. Эти колена расположены между задней осью автомобиля и рамой. Радиусные стержни используются на задней оси для сопротивления крутящим моментам и тяге.

  Принцип работы

  Работа системы пневматической подвески менее сложна и понятна. Система пневматической подвески состоит из пневматической пружины, также известной как пластик/подушки безопасности, резины и системы подачи воздуха, все из которых соединены с воздушным компрессором, клапанами, соленоидами и электронными контроллерами. Бортовой компрессор представляет собой электрический насос, который использует различные магистрали для подачи воздуха к подушкам безопасности. Клапаны имеют решающее значение в этой ситуации, потому что они контролируют поток воздуха и позволяют воздуху попадать в различные части системы. Когда система приспосабливается к различным дорожным условиям, соленоиды открываются и закрываются, надувая и вентилируя подушки безопасности, изменяя количество воздуха, поступающего в каждую из них.

  Переключатели включения/выключения управляются электронным блоком управления, который также контролирует давление и регулирует высоту дорожного просвета. Они податливы и обладают некоторой гибкостью. Жесткость материала увеличивается при сжатии.

  Подробнее: Понимание автомобильных датчиков

  Добавляя воздух при езде с полной загрузкой и выпуская воздух при езде налегке, пневматические рессоры могут обеспечить настраиваемую подвеску и поддержку нагрузки. Вы можете уменьшить высоту своего автомобиля, чтобы он располагался очень низко на дороге, но при этом поднимался достаточно высоко, чтобы преодолевать неровности и неровности. Пневматические рессоры являются единственным компонентом поддержки нагрузки, который можно регулировать, что позволяет использовать различную нагрузку и выравнивающую способность, а также повышать комфорт при езде.

  Посмотрите видео ниже, чтобы узнать больше о работе системы пневматической подвески:

  Преимущества и недостатки системы пневматической подвески

  Преимущества:

  Ниже приведены преимущества систем пневматической подвески в различных областях их применения:

  • Повышенный комфорт вождения в результате снижения дорожного шума, резкости и вибрации, что снижает утомляемость водителя.
  • Снижение вибрации при движении в тяжелых условиях означает меньший износ системы подвески.
  • При разгрузке грузовика с короткой колесной базой пневматическая подвеска снижает раскачивание автомобиля на плохих дорогах.
  • Поскольку пневматическая подвеска лучше адаптирована к дорожным условиям, можно достичь более высоких скоростей на поворотах.
  • Пневматическая подвеска имеет широкий диапазон жесткости пружины и грузоподъемности, что позволяет мгновенно настраивать ее. Всего за несколько минут адаптивность позволяет получить желаемую нагрузку и высоту дорожного просвета.
  • Адаптация к различным ситуациям: регулировка жесткости пружин в сочетании с настройкой производительности дает вашему автомобилю безграничный потенциал производительности, позволяя настраивать в режиме реального времени и делать езду более мягкой для повышения комфорта на ухабистой дороге.
  • Буксировка: с помощью этой техники грузовики и тяжелые транспортные средства могут легче буксировать более тяжелые грузы. При буксировке больших весов водители могут увеличить жесткость, чтобы повысить комфорт при езде.

  Подробнее: Понимание коленчатого вала

  Недостатки:

  Несмотря на хорошие преимущества системы пневматической подвески, все же существуют некоторые ограничения. Ниже приведены недостатки рессор пневматической подвески.

  • Негерметичность является типичным дефектом всех систем пневматической подвески. Когда система больше не может содержать воздух, она станет плоской. Проблемы с пневматической подвеской очень распространены из-за забитых воздуховодов.
  • Первоначальные расходы: Это разовые расходы, связанные с покупкой автомобиля. Пневматическая подвеска доступна только в качестве стандартного оборудования для автомобилей класса люкс, автомобилей высокого класса и некоторых внедорожников.
  • Техническое обслуживание будет дороже, чем при использовании обычных катушек и амортизаторов.
  • Из-за сложности проводки, соединений и установки шлангов установка пневматической подвески займет больше времени. Сама установка требует использования ряда различных инструментов. В результате привлечение квалифицированного механика для управления им является лучшим способом обеспечить безопасность и целостность автомобиля.
  • При неправильном обслуживании ремонт пневматической подвески может стоить в три раза больше, чем система листовой подвески в течение десяти лет.
  • Поскольку вес системы пневматической подвески больше, чем вес листовой подвески, это может привести к снижению расхода топлива.
  • Выход из строя пневматических стоек или подушек может быть вызван ржавчиной или попаданием внутрь влаги.
  • Трубка пневматической подвески, соединяющая пневматические стойки или подушки с пневматической системой, вышла из строя.
  • Выход из строя пневматического фитинга из-за повреждения, полученного во время установки или случайного использования

  Подробнее: Понимание работы маховика

  Заключение

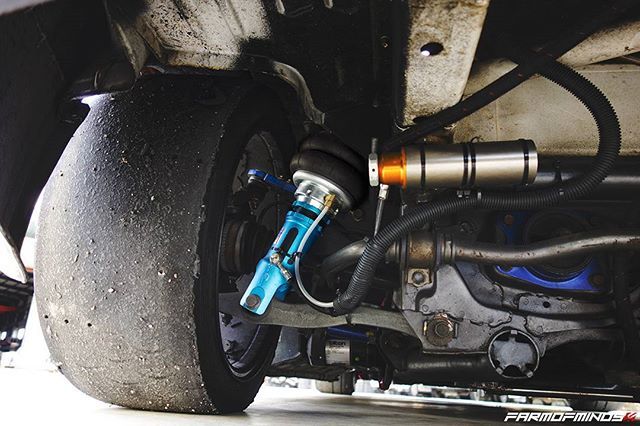

  Пневматическая подвеска — это тип подвески транспортного средства, который приводится в действие воздушным насосом или компрессором.
