Магнитолы Pioneer — одни из самых популярных в мире. Под этим брендом выпускаются как бюджетные, так и дорогие модели. Их подключение обычно не вызывает проблем, однако неопытный автолюбитель может допустить ошибку, которая приведёт к проблемам с эксплуатацией автомагнитолы.

Предварительные работы

Что нужно учесть при монтаже? Надо сделать так, чтобы при долгой стоянке головное устройство не разряжало АКБ. Многим водителям важно иметь возможность пользоваться техникой и при выключенном зажигании.

  1. Если в машине стоит старая магнитола, её надо снять. Для этого понадобится отвёртка. Чтобы обеспечить безопасность, отключите аккумулятор.
  2. Снимите декоративную накладку (в большинстве случаев удобнее делать это справа-налево, открыв ящик для перчаток).
  3. Открутите винты, которыми крепятся головное устройство и крышка воздуховода. Крышку можно снять (не обязательно, но это повысит удобство работы). А вот кнопку «Аварийная остановка» необязательно отключать от питания.
  4. Извлеките магнитолу и отключите экран борткомпьютера. Снимите его с кронштейна. Готово, вы избавились от старого приспособления — можно ставить новое.

Видео: демонтаж старой магнитолы в машине без специнструментов

Размеры и разъёмы

Магнитолы бывают одноблочными и двухблочными (1 и 2 din). Европейские производители, как правило, выпускают технику 1 din. Японские, корейские и американские обычно работают с 2 din — такие модели имеют в 2 раза большую высоту, так что в машине должна иметься ниша соответствующего размера.

У разных магнитол и автомобилей есть разные разъёмы. Чаще всего головное устройство подключается через ISO 10487. Перед покупкой проверьте, имеется ли он в машине. Есть нет — ничего страшного, с проблемой можно справиться двумя способами:

  • использовать переходники, с помощью которых осуществляется переход с обычных колодок на ISO;
  • подключиться напрямую (метод требует хотя бы небольшого опыта в работе с проводами).

Назначение контактов ISO-разъема

Маркировка проводов магнитофона

Перед началом установки изучите провода на новой магнитоле. Обычно вместе с головными устройствами поставляются два ISO-разъема для простого соединения. Они состоят из группы контактов (на каждой по 8 штук). Один разъем соединяется с питанием, второй — с системой звуковоспроизведения. Если в вашей машине нет соответствующего порта, отсоедините разъём от проводов и подключите технику методом скрутки.

Изоляция проводов окрашена в разный цвет для упрощения идентификации. У каждого из них есть свои функции.

  • Широкий жёлтый провод предназначен для подключения к АКБ. Соединять его с питанием нужно исключительно через предохранитель.
  • Широкий красный провод подключается к АКБ через замок зажигания. В таком случае магнитола будет работать только при включённом зажигании. Внимание! Некоторые автолюбители соединяют жёлтый и красный провода, но делать этого не рекомендуется — возможна быстрая разрядка АКБ.
  • Широкий чёрный провод — минусовой. Он закрепляется на корпусе авто.
  • Белый провод с синей полосой даёт возможность использовать сабвуфер, усилитель и антенну.
  • Серый предназначен для соединения с клеммой «+», которая находится на переднем правом динамике.
  • Серый с чёрной полосой соединяется с тем же динамиком (клемма «-»).
  • Белый — это клемма «+» переднего левого звукового элемента.
  • Белый с чёрным — тот же динамик, «отрицательная» клемма.
  • Зелёный надо подключить к клемме «+» заднего динамика.
  • Зелёный с чёрным — туда же, но на «минус».
  • Фиолетовый — к расположенному сзади, с правой стороны, на «+»; его «собрата» с чёрной полосой — к тому же динамику на «-».

Схема: куда подключать провода разных цветов

Монтаж магнитолы 1 din своими руками

Необходимые инструменты — отвёртка и набор пластмассовых хомутов.

Если вы работаете по стандартной схеме с ISO-разъёмами, то никаких проблем не возникнет — нужно лишь следовать вышеописанным правилам и подключать разъёмы к ответным частям.

Разъем 10487

Если в вашем автомобиле нет возможности использовать обычный вариант, придётся прибегнуть к более сложной процедуре соединения проводки. Она выполняется следующим образом.

  1. Отвёрткой снимаем декоративную панель с посадочного места для монтажа.
  2. Снимаем штекеры с проводов и соединяем провода с ответными в нужных местах, согласно цветовой схеме.
  3. Как можно более тщательно изолируем каждое место соединения, чтобы предотвратить поломку от замыкания.
  4. Для повышения надёжности рекомендуется соединить провода хомутами.
  5. Если в комплекте с магнитолой поставляются стальные пластины с проушинами, разместите их по бокам головного устройства. Это даст возможность легко изъять технику из посадочного места.

Работа с автомагнитолами 2 din

Процесс схож, но есть несколько нюансов.

Такие магнитолы желательно устанавливать на питание от аккумуляторов, поскольку это даст возможность использовать её на полную мощность и снизить помехи. Не рекомендуется подключать приспособление к прикуривателю или замку зажигания.

  • Если в автомобиле отсутствует штатная проводка от АКБ, вам понадобится медный многожильный провод сечения примерно 4,2 мм2. Те, что идут в комплекте с магнитолой, не годятся — они являются проверочными и не имеют достаточного сечения. Длина провода должна быть равна расстоянию от места установки магнитолы до батареи. На расстоянии примерно в 50 см от АКБ установите предохранитель на 20 ампер.
  • Скручивать провод для автомагнитолы 2 din нельзя — это приведёт к появлению помех и потере мощности.
  • Провода соединяются с аккумуляторов только на финальном этапе, когда все собрано и изолировано.

Подключение «Пионера» к мультирулю

Если нужно установить нештатную магнитолу в автомобиль с мультирулем и не лишиться управления с его кнопок, используйте адаптер. Они бывают универсальными и специализированными для конкретных марок. Поищите в магазинах адаптер для мультируля. Его подключение осуществляется следующим образом:

  • отключите АКБ от бортовой сети авто;
  • демонтируйте штатную магнитолу и карманы, если они имеются;
  • найдите разъем ISO для подключения автомагнитолы — в него будет устанавливаться адаптер;
  • подключите кабель адаптера (поставляется вместе с ним) к магнитоле, а сам адаптер — к разъёму ISO автомобиля;
  • настройте кнопки руля;
  • снова подключите аккумулятор к сети.

Видео: подключение магнитолы Pioneer к мультирулю через адаптер Zexma

Подключение Pioneer — простое дело, если следовать вышеописанным правилам. Отключите аккумулятор, следите за цветами проводов и никаких проблем у вас не возникнет.

carnovato.ru

настройка, распиновка разъема проводов по цветам, как выключить в машине, инструкция по эксплуатации на русском языке, чтобы играла хорошо, снять, магнитофон, акустика, автомобильный, правильно отключить время

При покупке автомагнитолы у многих пользователей возникают вопросы по поводу самостоятельной установки прибора и его правильной настройки. Справиться с такой задачей можно даже без знаний и опыта — достаточно детально изучить инструкцию и четко следовать схеме подключения магнитолы Пионер.

Как отключить

Если в машине присутствует старое устройство, его нужно извлечь.

Сделать это можно по следующей схеме:

  1. В первую очередь необходимо отключить аккумулятор. Делается это для обеспечения безопасности.
  2. Декоративную накладку прибора снимают. Проще всего сделать это движением справа налево.
  3. С помощью отвертки откручивают винты, на которых крепятся крышка воздуховода и магнитола. Крышку можно не снимать, однако ее отсутствие облегчит дальнейшие действия.
  4. После извлечения прибора экран бортового компьютера отключают и снимают его с кронштейна. Сразу после этого можно переходить к установке новой магнитолы.

Популярные модели производителя

Выбирая автомагнитолу Пионер, покупателю следует обратить внимание на модельный ряд и технические характеристики каждого устройства. В первую очередь предстоит выбрать стандарт. От этого показателя зависит размер, набор функций и стоимость прибора. Существует 2 варианта:

  • 1 din (одноблочные) — такие модели обладают меньшими габаритами и ограниченным набором функций, однако стоимость их ниже:
  • 2 din (двухблочные) — узнать такие магнитофоны в машинах можно по широкому экрану и расширенным возможностям.

Второй вариант пользуется большим спросом, так как обеспечивает автолюбителю высокий уровень комфорта.

Кроме того, существуют штатные и нештатные магнитолы. Под штатным изделием следует понимать модель, предназначенную строго для той или иной марки автомобиля. В таких приборах имеется оригинальный корпус и штекер. Эта особенность не позволяет устанавливать штатные магнитолы в авто других марок.

Как установить

Установка магнитолы состоит из нескольких последовательных шагов:

  1. Подключение проводов.
  2. Помещение устройства в гнездо.
  3. Настройка.

Каждый из этих пунктов следует проводить в точном соответствии с инструкцией магнитолы Pioneer. Неправильная установка или настройка могут стать причиной сбоев в работе прибора.

Как подключить

Для подключения автомагнитолы Пионер можно использовать 2 способа.

  • Через штатный ISO-разъем.
  • Без применения штатных разъемов.

Первый вариант с использованием ISO-разъемов предпочтителен, однако он может применяться не во всех случаях. Так в некоторых моделях авто подходящих разъемов для подключения попросту нет. Если выбран этот вариант, то сложностей возникнуть не должно. В этом случае, опираясь на схему соединения по цветам, нужно правильно подключить разъемы к ответным частям.

Если разъемов для подключения не предусмотрено, можно пойти другими путями. Для одноблочных и двухблочных устройств процесс подключения магнитолы Pioneer будет несколько различаться.

Подсоединение 1 din происходит в несколько шагов:

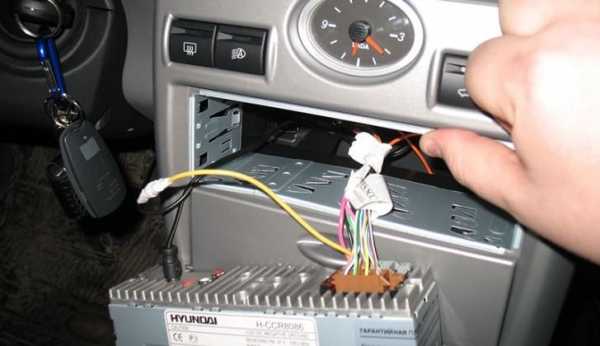

  1. Декоративная панель снимается с посадочного места при помощи отвертки.
  2. Штекеры снимаются с проводов, после чего провода нужно подсоединить с ответными (в этом поможет схема).
  3. Для защиты от короткого замыкания каждое соединение необходимо тщательно изолировать.
  4. Провода скрепляют хомутами, что повышает надежность общей конструкции.

Подключить магнитолу Пионер стандарта 2 din нужно несколько иначе:

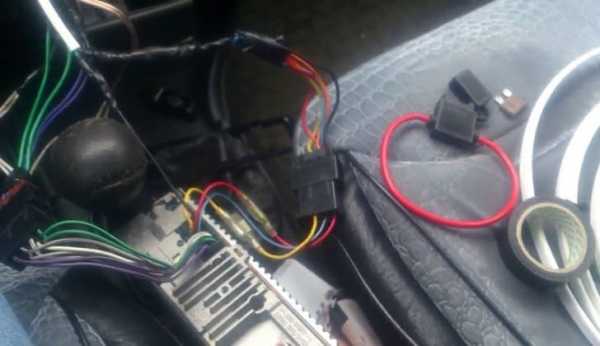

  1. При отсутствии проводки АКБ в авто стоит воспользоваться многожильным проводом. Провода, предусмотренные в комплекте, использовать не рекомендуется, так как их сечение недостаточно велико. При этом длина такого кабеля соединения должна быть не меньше расстояния от батареи до места подсоединения магнитолы.
  2. Во время соединения скручивать провода между собой не следует, так как это может вызвать снижение мощности и возникновению помех.
  3. Чтобы правильно подключить автомагнитолу Пионер, провода с аккумуляторов нужно соединять уже после завершения сборки устройства.

Схема

Перед подключением автомагнитолы Пионер с помощью ISO-разъемов следует изучить всю распайку на новом устройстве. Разъемы представляют собой группу контактов (в каждую включено по 8 проводов).

В ходе монтажа магнитолы соединение происходит следующим образом: каждый контакт с одной стороны подсоединяется к акустической системе, с другой стороны — с питанием. Такая система называется распиновкой разъемов автомагнитол.

Справиться с такой работой сможет даже непрофессионал, так как принцип соединения проводов магнитолы Пионер можно проследить на схеме. Для более легкой дифференциации все провода окрашены в разные цвета. Более подробно об этом следует прочесть в инструкции по эксплуатации на русском языке.

Широкий провод желтого цвета предназначен для подключения к АКБ.

При этом нужно помнить тот факт, что соединение возможно только через предохранитель. Это минимизирует риски возникновения неполадок.

Широкий провод красного цвета следует подсоединять через замок зажигания к АКБ. При таком подключении головное устройство акустической системы будет активироваться только при включенном зажигании. При длительных стоянках для функционирования устройства потребуется отсоединение корпусной клеммы от аккумулятора. В некоторых мануалах можно увидеть рекомендацию соединить желтый и красный провода. Делать этого не стоит, так как разрядка АКБ будет происходить быстрее.

Широкий провод с черной изоляцией. Он является минусовым и предназначен для крепления на корпусе машины или же «-» аккумулятора.

Провод белого цвета с синей полосой. При его использовании в акустическую систему подключают антенну, усилитель и сабвуфер.

Следующее действие — распиновка разъемов для колонок:

  • Кабель с серой обмоткой необходимо закрепить с «+» клеммой, которую можно найти на правом переднем динамике.
  • Серый кабель, отмеченный черной полосой. Вместе с предыдущим проводом крепится на динамике, но уже на отрицательную клемму.
  • Кабель с белой изоляцией устанавливается на левый динамик на положительную клемму.
  • Черно-белая изоляция свидетельствует о том, что кабель предназначен для клеммы «-» левого динамика.
  • Зеленый провод в схеме подключения автомагнитолы Pioneer должен устанавливаться на левый задний динамик. Для него предназначена клемма «+».
  • Черно-зеленый крепится вместе с зеленым, но на клемме «-«.
  • Кабель с фиолетовой и черно-фиолетовой обмотками устанавливаются на правый задний звуковой элемент на «плюс» и «минус», соответственно.

Какую акустику подобрать

Главным прибором автоакустики автомобиля является магнитола. Подбор остальных элементов следует выполнять на основе технических характеристик головного устройства.

Колонки — второй по значимости элемент системы. Они отвечают за воспроизведение звука и устанавливаются в передней и задней частях салона. При этом следует обратить внимание на то, что производители предлагают передние и задние колонки.

Усилитель — необязательный компонент, однако он желателен в том случае, если к качеству и мощности звука предъявляются повышенные требования.

Выбирать прибор можно из ассортимента в средней ценовой категории. Эти модели обладают хорошими показателями и при этом не требуют лишних трат.

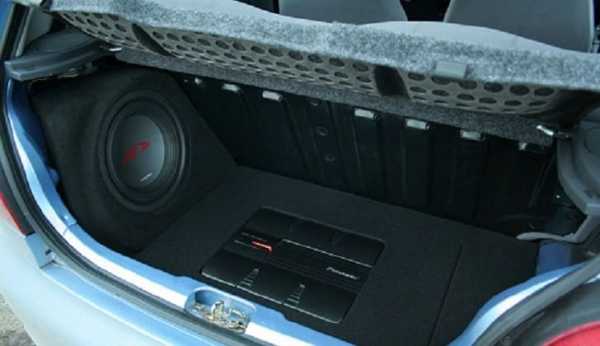

Сабвуфер. Таким устройством следует дополнить автомобильную акустику для любителей басов. Делать бас более выразительным — это единственное умение саба, поэтому многие меломаны смогут обойтись без него.

Как включить и выключить

Чтобы включить устройство, следует удерживать кнопку Sourse или SCR до тех пор, пока не активируется дисплей.

Чтобы магнитолу Pioneer выключить, следует также некоторое время удерживать клавишу Sourse или SCR. Кроме того, на отключение может быть запрограммирована какая-либо другая кнопка, например, Func. Чтобы убедиться в правильности действий, следует посмотреть в инструкции, как выключается магнитола этой модели.

Как перезагрузить

Чтобы перезагрузить устройство, инструкция Pioneer рекомендует использовать кнопку Reset, которая находится на корпусе.

Как выключить подсветку

Если устройство не отключается самостоятельно после вынимания ключа зажигания, то нужно действовать согласно инструкции автомагнитолы:

  1. В основном меню находят вкладку System.
  2. В открывшемся списке находят надпись PW Save. Перейдя в нее, нужно выбрать Off.
  3. После того как манипуляции выполнены, магнитолу отключают. При этом подсветка кнопок и часов присутствует.
  4. Для отключения дисплея необходимо нажать кнопку Display.

Для настройки яркости подсветки можно использовать диммер.

Как правильно настроить

Согласно инструкции к автомагнитоле Pioneer, перед настройкой необходимо отключить демо-режим (он имеется в большинстве моделей устройств). Если это действие не будет выполнено, все настройки будут активны только до момента отключения прибора. При следующем включении настраивать придется с самого начала.

Отключение режима демо можно осуществить за несколько шагов:

  1. Устройство надо отключить (зажимают кнопку SRC до отключения дисплея).
  2. Ту же клавишу нажимают еще раз для вызова стартового меню.
  3. Из меню выбирают вкладку “Система” (с помощью регулятора громкости). После этого переходят во вкладку Demo. Рядом с этой надписью будет указано положение On.
  4. Положение нужно изменить на Off (при помощи стрелок по бокам ручки).
  5. Чтобы изменения сохранились, нажимают Band. Сразу после этого можно перейти к управлению магнитолой и настройкам.

Язык

Чтобы перевести на русский язык управление прибором, следует обратиться к стартовому меню.

Для этого выполняют следующие действия:

  1. Чтобы настроить магнитолу Pioneer, заходят в настройки системы (System). Сделать это можно длительным нажатием кнопки Sourse или SCR.
  2. Находят в списке надпись Language.
  3. Выбирают русский (или любой другой нужный язык).
  4. Изменения на магнитоле сохраняют.

Часы

Для настройки в магнитоле часов следует повторить первый пункт из предыдущего описания.

После этого:

  • вращением ручки выбирают вкладку настройки часов;
  • переходят в настройки с помощью стрелки вправо;
  • регулировка времени происходит при вращении “Громкости”;
  • подтвердить настройки надо однократным нажатием;
  • выйти из настроек можно посредством стрелки влево.

Звук

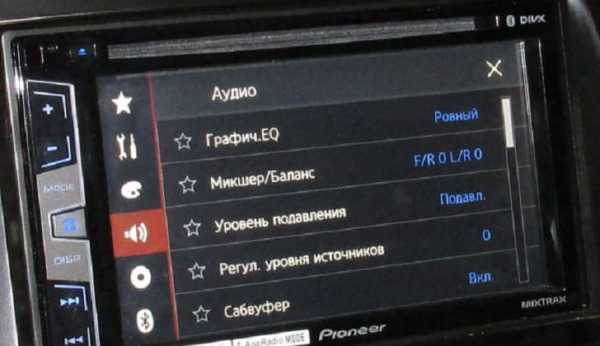

После полного подключения устройства можно перейти к настройке магнитолы и колонок. Для этого рекомендуется установить громкость на отметку не выше 30 единиц:

  1. Переходят в основное меню настроек, находят вкладку “Аудио”.
  2. При нажатии рукоятки происходит переход в новый список функций, где нужно отыскать вкладку Fader и выбрать ее.
  3. В заводских настройках этот показатель равен 0, при настройке нужно указать 15 единиц.
  4. Когда этот параметр настроен, возвращаются в меню “Аудио” (качание ручки влево).
  5. Следующий шаг — настройка высоких частот HPF (High pass Filter).
  6. Этот показатель в большинстве случаев также равен 0. Его нужно выставить на 50.
  7. После настройки необходимо качнуть рукоятку влево и выйти из меню.

Следует обязательно проверить насколько хорошо играет акустика. Возможно потребуется дополнительная настройка.

Радио

Настроить магнитолу в машине на прием радиосигналов можно несколькими способами. Самый простой подходит для автоматического поиска.

При включенном приемнике переключиться на него можно при однократном нажатии Band:

  1. В режиме приемника нажимают кнопку вправо. Ее надо удерживать около 1 секунды.
  2. После этого устройство начнет автоматический поиск радиостанции.
  3. Сразу после нахождения первой радиоволны начинает воспроизведение сигнала.
  4. Если пользователя устраивает радиоволна, он может сохранить ее при нажатии кнопок, расположенных ниже дисплея.
  5. Для поиска следующих станций необходимо повторить шаги с 1 по 4.

Как сбросить настройки

Чтобы сбросить параметры настроек, инструкция к автомагнитоле Pioneer рекомендует полностью отключить питание прибора.

Как снять магнитолу

Снимать прибор рекомендуется с применением набора ключей.

После удаления рамки и передней панели штатные ключи вставляют в отверстия по бокам до щелчка. После этого нужно потянуть на себя, и прибор будет легко извлечен.

Как снять панель

У магнитолы снимается панель при выполнении следующих действий.

Сначала нужно удерживать клавишу Open. После этого панель сдвигается и движением по направлению к себе снимается.

Неисправности и их устранение

В списке наиболее частых неполадок можно назвать следующие.

Не включается автомагнитола Pioneer. Если не работает головное устройство, причин может быть несколько (сгорел предохранитель, вышла из строя проводка, произошла поломка акустического оборудования). В любом из этих вариантов лучше обратиться в специализированный центр. Там проведут диагностику и установят точную причину, почему гаснет кнопка питания на автомагнитоле.

Магнитола не до конца выключается. Причиной этому может стать плохое заземление. Сложности с отключением также бывают при неплотном прилегании устройства к гнезду. В этом случае достаточно надежно закрепить прибор, как проблема устранится.

autotuning.expert

Подключение магнитолы Пионер: схема и цвет проводов

Ездить на авто без магнитолы стало не современным и не комфортным для автолюбителей. В наши дни трудно встретить салон, не оснащенный акустикой. Но, далеко не все могут самостоятельно подключить магнитофон к системе автомобиля. А в сервис обращаться дороговато.

Процедура эта не сложная, если человек уже имел дело с подобным подсоединением. А что же делать новичкам? Посмотреть видео в интернете, фото инструкции (профессионалы выкладывают очень понятные фото), спросить совета у знающих водителей. Если есть желание — проблема не проблема! В этой статье вы найдете подробную инструкцию и ответы на многие вопросы. Описанная схема подключения магнитолы Пионер здесь тоже есть.

Подготавливаясь к работе, следует учесть некоторые элементарные правила. Важно получить качественный результат, чтобы во время долгой стоянки конструкция, которая подсоединена не профессионалом, «не съедала» заряд аккумулятора. И имелась бы возможность пользоваться ею даже если выключено зажигание.

Описание автомагнитолы Pioneer

Современные магнитофоны Pioneer пришли к нам еще из прошлого века. Постоянно совершенствуясь, эта техника соответствует требованиям форматов наших дней. Умеет читать информацию с карт памяти, телефонов USB и т. д.

Магнитола Пионер

Популярность устройства не теряется, а наоборот, набирает силу. Так как качество отличное, и не сложная самостоятельная установка. Надежность, долговечность и прекрасный звуковой уровень продолжает радовать ценителей звука.

Маркировка проводов

Чтобы осуществить грамотное подсоединение проводов в магнитоле Пионер, сначала разберитесь в особенностях маркировки. В комплект к технике входят разъемы для соединения, состоящие из двух контактов. В каждом по 8 проводков. При помощи одного разъема подсоединяется силовая цепь. Второй нужен на акустику.

Провода автомагнитолы

Подключается Pioneer двумя методами. Нужно приобрести специальный соединительный переходник. Некоторые поступают так: от проводков отсоединяют разъемы и присоединяют их методом скручивания.

Чтобы подключить автомагнитолу Pioneer используется стандартная схема. Она подходит и для других моделей техники. В конструкции есть разноцветные проводки. Подключение магнитолы Пионер по цветам очень важно. Так как они не просто окрашены, а каждый цвет что-то означает. И, важно исключить любую ошибку в этом деле.

Прежде чем приступить к работе, рекомендуется внимательно изучить фото схемы, где показана роль каждого проводка.

ИСО разъем для магнитолы

Предназначение и соединение проводков

  1. Широкий желтый необходим для аккумуляторной батареи. Обязательно подводить его надо через предохранитель.
  2. К зажиганию присоединяется широкий красный проводок. Это нужно для функционирования звуковой системы, когда зажигание включено. Нельзя соединять желтый и красный друг с другом. Это повлияет на быстрый разряд аккумулятора.
  3. Широкий черный проводок является минусовым. Его крепят к автомобильному корпусу.
  4. Бело-синие проводки контролируют работу сабвуфера, усилителя и антенны.
  5. Серые подключают к переднему правому динамику (к клемме с плюсом). Такой же проводок, имеющий черную полосу соединяют с этой же колонкой, но с клеммой минусовой.
  6. Белый цвет идет на левую переднюю колонку, к плюсовой клемме. Белый проводок с черной полоской нужен для минуса на эту же колонку.
  7. Зеленый подводят к плюсу на заднем динамике слева. А зеленый с черной полоской к минусу клеммы.
  8. Фиолетовый проводок предназначен для заднего правого динамика (его плюсу). А с полосой к минусу.

Существуют фото, где отдельно зафиксированы схемы по передней и задней колонкам. Для новичков это более понятные фото.

Схема подключения магнитолы

Непосредственное подключение

Итак, если грамотно разобраться с разъемами и проводками, ошибку допустить будет сложно. Здесь должно быть все ясно: берешь разъем и соединяешь его с «ответкой». Но люди любят сложности и выбирают трудоемкую процедуру. Отсоединяют проводки от разъемных штекеров и присоединяют, руководствуясь функционалом проводков.

Схема фишки магнитолы

Важно после соединения тщательно изолировать провода, чтобы не случилось поломок из-за замыкания. Для надежности соединения проводки скрепляют хомутом из пластмассы.

Во всех салонах на консолях либо на панелях приборов существуют места для монтирования магнитолы. В некоторых авто такие места спрятаны под панелью декоративной. И, прежде чем приступить к установке автомагнитолы, панель следует снять, открутив ее отверткой.

Получится отсек. Из него надо вытащить ответные проводки, которые необходимы, чтобы подсоединить к системе автомагнитолу Pioneer. После этого присоединяйте проводки либо разъемы, как показано на фото схемы. И только теперь Пионер следует устанавливать в лот, на его посадочное место.

Видео

Пионер ДЕН MVH-150UB

В основном подключение магнитофона Пионер ДЕН аналогично стандартному алгоритму. MVH-150UB — устройство, приспособленное к любому автомобилю у которого имеется карман для посадки.

В Pioneer ДЕН такие же настройки. Отличие здесь только во внешнем виде — в оттенке подсветки. Увидеть разницу можно на фото. Настройки сохраняются даже в случае отключения батареи. Имеется разъем для подключения обычного телефона или андроида.

Магнитола Пионер 150UB

В комплектации любой автомагнитолы есть инструкция. В ней найдете подробную информацию, фото и схему без ошибочного подключения звуковой системы. И при грамотном подходе подсоединение автомагнитолы без труда осуществляется самостоятельно.

Также в комплекте присутствуют две стальные пластины с проушинами. Это специальные приспособления, дающие возможность изъятия магнитофона из кармана в случае необходимости. Пластины монтируются к боковым сторонам магнитофона. Проушины загибаются отверткой, и панель закрывается.

1avtozvuk.ru

Схема подключения автомагнитолы pioneer:рассмотрим подробно

Установка магнитолы в автомобиле

Трудно представить себе современный автомобиль, без такого его тюнинга как автомагнитола. Длительное простаивание в пробках, вынужденная остановка, ожидание заказа на транспортировку товара, и другие подобные случаи скрасит приятная музыка, прослушивание радио, просмотр видео-контекта.
Осуществить подключение автомагнитолы пионер не сложно. Но при этом нужно учесть несколько элементарных правил.
Основное, чтобы при длительной стоянке магнитола, подключенная своими руками, не разряжала АКБ и была возможность ею пользоваться при выключенном зажигании.

Варианты подключения автомагнитолы

Основными элементами, помимо самого устройства, являются разъемы.
Они бывают:

  • Международного стандарта — ISO разъемы.

Совет: Нельзя использовать, не для целевого назначения, штекера по стандарту ISO. Это может привести к выходу оборудования из строя.

  • Индивидуальные.
    В этом случае под разъем ISO можно купить переходник или обрезать провода от штекеров магнитолы и проводки автомобиля, затем подключить автомагнитолу согласно цветовой разводки проводов устройства. Для смотки можно брать изоленту.
    Но помимо того, что этот метод установки автомагнитолы не эстетичный, он не всегда надежный. Соединение проводов не гарантирует плотное облегание и приклеивание на провода изоленты, особенно зимой, что может привести к короткому замыканию.

Совет: Такой метод можно делать, в крайнем случае, с соблюдением мер предосторожностей и используя термоусадочные кембрики.

Достаточно один раз установить разъемы стандарта ISO и больше не нужно задумываться, каким образом выполнить подключение pioneer автомагнитолы. Нужно будет по салазкам вытащить старое устройство и переключить штекеры из прежнего изделия в новое, которое затем ставится на место.
На фото показаны штекеры по стандарту ISO.

Штекеры стандарта ISO

Стандарты ISO подключения автомагнитолы

Существуют некоторые функции и разные цвета штекеров, которые нужно использовать, чтобы правильно выполнить подключение автомагнитолы pioneer.
По стандарту имеются два штекера:

  • Черный. Через него производится питание устройства и дополнительные его функции.
  • Коричневый. Обеспечивает выход на акустику машины звукового сигнала.

При подключении магнитолы необходимо правильно подсоединить плюсовой провод.

Совет: При подключении устройства лучше плюсовой провод брать через предохранитель непосредственно от АКБ. Диаметр проводки не должен быть меньше диаметра на разъеме автомагнитолы. Иногда можно подключиться от прикуривателя.

Для уменьшения утечки может быть использована такая схема подключения автомагнитолы пионер:

Схема подключения автомагнитолы для уменьшения утечки

По схеме:

  • Черный цвет – земля.
  • Желтый – питание силовое от АКБ (+12 вольт).
  • Красный – сигнал от замка зажигания на включение магнитолы, (+12 вольт).
  • Синий – включение антенны, (+12 вольт при включении устройства).
  • Диоды – разные, можно слаботочные типа КД522Б.

После установки автомагнитолы pioneer, подключение ее производится подачей плюса на два провода: желтый и красный:

  • Желтый провод, осуществляет настройки, отвечает за питание памяти изделия.
  • Красный является силовым, отключает работу магнитолы.

Инструкция указывает, что красный провод должен подключаться через замок зажигания, что обеспечит выключение устройства после отключения зажигания.

Способы подключения автомагнитолы

Для авто ВАЗ 2110, чтобы уменьшилась цена, подключения можно производить не к замку зажигания, а к пятому контакту на колодке БСК по схеме приведенной ниже.

Подключение автомагнитолы в авто ВАЗ 2110

Но, при этой схеме, существуют и некоторые недостатки. Например, увеличивается электропотребление при включенном зажигании, а для пассажира, если он хочет слушать музыку, ключ нужно оставлять в замке зажигания.
Уйти от этого можно скрутив желтый и красный провода вместе и подключить их к постоянному плюсу. Тогда от зажигания работа автомагнитолы пионер зависеть не будет, но при этом будет постоянное потребление тока, что может привести, при длительной стоянке авто, к разрядке аккумулятора.

Более правильно будет подключение магнитолы другими способами

Первый вариант:

  • В разрез красного провода вставляется кнопка вкл/выкл и через нее производится подключение изделия. Магнитола в этом случае может работать всегда, а при необходимости достаточно просто кнопкой выкл. подачу на устройство тока.

Второй вариант:

  • Кнопка переключения вставляется после зажигания между постоянным плюсом. Используется кнопка аварийки для того, чтобы можно было переключить режим питания автомагнитолы:
  1. При нажатии кнопки питание магнитолы осуществляется через постоянный плюс.
  2. Кнопка отпущена – питание от зажигания через плюс.

Пример такой схемы подключения:

  • Провод подсветки автомагнитолы к проводу для подсветки прикуривателя.
  • После зажигания ставится «плюс» с колодки часов, это оранжевый провод.
  • Плюс постоянный с прикуривателя или АБК.
  • С прикуривателя минус массы.

Третий вариант:
Это простая схема, по которой плюс будет подаваться и автоматически отключаться от сигнализации.
При наличии в автомобиле двухпроводного соленоида, со срабатыванием на открывание и закрывание, изменением полярности для каждой операции, он работает таким образом:

  • с соленоида на реле Р1 положительный импульс подается при открывании дверей, реле срабатывает и фактически переходит в режим самоподхватывания, питание от аккумулятора обеспечивается через реле Р2 и выводы своих контактов, а магнитола подключается к питанию;
  • во время закрытия при положительном импульсе сработает реле Р2, цепь питания магнитолы и реле Р1 оборвется, автомагнитола отключится, реле будет обесточено.

Недостатком схемы является увеличенное потребление электроэнергии, за счет питания дополнительного реле Р1, оно всегда остается включенным с работающей магнитолой. Как учесть все тонкости и правильно подключить автомагнитолу, можно увидеть на видео.

avtozvuk-info.ru

схема подключения и распиновка, настройка проводного пульта, как настроить и подключить автомагнитолу своими руками

В современном автомобиле должна быть акустическая система. Качественный звук считается одним из основных показателей комфорта при езде автомобиля. Из статьи вы узнаете особенности установки магнитолы Pioneer и схему подключения, а также что означает маркировка проводов и какие неисправности характерны для таких систем.

Содержание

[ Раскрыть]

[ Скрыть]

Инструкция

Чтобы правильно осуществить подключение всех разъемов автомагнитолы согласно схеме, следует ознакомиться с инструкцией по эксплуатации. В первую очередь начнем с маркировки и распиновки проводов.

Что нужно знать о маркировке проводов?

Изучив маркировку, вы предотвратите ошибки, которые могут возникнуть в ходе подключения. В комплектацию устройства входят не только схема, необходимые штекеры и переходники, но и два основных разъема ISO. Эти разъемы являются стандартными, поэтому они идут в комплекте автомагнитолы. На каждом из этих разъемов находится группа контактов, состоящая из восьми элементов. Один из этих разъемов предназначен для подключения электрической проводки, а ко второму разъему автомагнитолы с пультом и усилителем подключаются динамики.

Проводную автомагнитолу можно подключить самому — существует два метода. Чтобы подключение прошло без ошибок, можно приобрести переходник для монтажа. При подключении устройства автолюбители поступают проще — от проводов разъем отсоединяется, а затем эти провода подключаются к ответной части путем их скручивания. Для правильного подключения устройства штекеры, переходники и разъемы подсоединяются в соответствии с распиновкой и со схемой, которая идет в комплекте. Отметим, что любая автомагнитола оснащается проводкой, элементы которой могут иметь разные цвета.

Универсальная схема подключения АКБ

Предлагаем ознакомиться с тем, какие функции имеют проводки и как осуществляется их подключение. Желтый проводок необходимо подключить напрямую к АКБ, для правильного подсоединения цепь нужно дополнить предохранителем. Также в автомагнитоле есть красный проводок, он необходим, чтобы включать систему при включенном зажигании, поэтому красный кабель подключается через замок. Между собой эти два провода ни в коем случае не должны соединяться, так как в результате этого схема распиновки будет способствовать ускоренному разряду АКБ.

Черный провод является минусовым, он обычно более толще остальных, его следует подсоединить к кузову транспортного средства. Каждый из кабелей, который идет в комплекте к автомагнитоле машины с усилителем или без него, выполняет те или иные задачи. К примеру, если проводок белый и на нем имеется синяя полоса, то при подключении к разъему он будет отвечать за функционирование антенны, усилителя, а также сабвуфера, если он имеется.

Что касается серого провода, то его нужно подсоединить плюсовому разъему колонки, расположенной впереди справа. Аналогичный кабель с черной полоской подключается к минусу этой же колонки. Такая же ситуация обстоит и с белым кабелем, а также белым проводом с черной полоской — их нужно подсоединить к левой колонке (автор видео — Антон Еремин).

Подключение задних колонок автомагнитолы с усилителем осуществляется по аналогичной схеме. В частности, к задней левой колонке необходимо подсоединить зеленый проводок (к плюсу), а зеленый элемент с черной полоской подсоединяется к минусовому штекеру колонки машины. Следуя схеме и распиновке, фиолетовый элемент подсоединяется к правой колонке, в частности — к плюсу, а аналогичный проводок с черной полоской подводится своими руками к минусу. При несоблюдении схемы и распиновки есть вероятность того, что автомагнитола может замкнуть, поэтому будьте осторожны.

Как подключить?

После того, как вы подключили все переходники и штекеры магнитолы с пультом согласно схеме, перейдем к вопросу подключения системы. Необходимо учитывать, что все штекеры, а также распиновка кабелей — стандартна, так что допустить ошибку будет трудно. Просто вставить штекер в гнездо — не проблема, но иногда автолюбители выбирают более сложный процесс монтажа, если речь идет о ручном подсоединении. Чтобы сделать это, кабели нужно отключить от штекера и подключить в зависимости от их функционала.

Подсоединив элементы их нужно максимально заизолировать, чтобы предотвратить выход системы из строя в результате замыкания. Чтобы компоненты не отключились от переходников, их желательно дополнительно зафиксировать при помощи специальных пластиковых хомутов. На всех транспортных средствах на торпеде есть место для установки мультимедиа системы, иногда это место скрывается пластиковой накладкой, которую непосредственно перед монтажом необходимо отсоединить. Для этого можно использовать отвертку.

Схема подключения проводов к разъему

Открыв декоративную панель или демонтировав старую магнитолу, увидите все провода, которые потребуются для подключения переходников и выходов магнитолы в соответствии со схемой. Основываясь на схеме, подключаются все кабеля и переходники, после чего мультимедиа система устанавливается на место монтажа.

Отметим, что в коробке с магнитофоном должна идти инструкция по использования, и специальные металлические пластины. Эти элементы называются ключами и они потребуются, если вы решите отсоединить стему при необходимости. Металлические ключи монтируются по бокам мультимедийной системы, их концы загибаются и закрываются декоративной накладкой. Пластины можно и не ставить, но их лучше всегда держать в автомобиле, чтобы не возникло проблем с демонтажем магнитолы.

Если для монтажа потребуются переходники, то нужно учитывать, что в комплекте они не идут. Переходники придется покупать отдельно. Процедура подключения системы нетрудная, с ней справится любой автолюбитель.

Как настроить?

Как настроить магнитолу Pioneer? Вопрос актуален для многих автолюбителей. Для начала, когда магнитола включается, сразу нужно отключить все функции для улучшения звука. Речь идет об эквалайзерах, бассбустах и прочих компонентах. С помощью пульта и кнопок заходите в настройки.

Все из них рассматривать не будет, но уделим время основным, которые потребуются, чтобы при включении системы звук был качественным:

  1. SW SETTING 1. Выбирая команду на пульте, можно включить или отключить сабвуфер. Также с помощью пульта в этом окне настроек можно выбрать режим функционирования усилителя. Что выбрать — следует определить по факту, настраивая опцию на слух.
  2. Важной функцией является SW SETTING 2 — определяет верхнюю границу канала усилителя. Цифра, которую покажет дисплей после нажатия кнопки на пульте — это уровень частоты, выше него усилитель играть не сможет. Если частота звучания составляет больше 100 герц, то звук можно ощутить телом. Поэтому при выставлении настроек пультом следует учитывать характеристики динамиков. Если размер колонок 16 см, то достаточно выставить пультом частоты 80 герц.
  3. Еще одна функция — HPF,  для регулировки частоты динамика, если этот показатель будет выше, то колонка играть не сможет. Принцип настройки аналогичен. Ставить слишком низкую границу бессмысленно, поскольку в результате слишком низкие частоты будут играть на динамиках, а если у вас есть усилитель, то он должен их воспроизводить.

Касаемо настроек громкости с помощью пульта. При включении магнитолы, звук на ней уже должен быть настроен, по мнению автомобилистов, специалисты должны настраивать громкость. Тогда учитываются все индивидуальные особенности модели аудио-системы, для правильной конфигурации специалисты по автозвуку используют проверочные программы, микрофоны и т. д. Но если нет возможности, то после того, как система включается, установите на ней около 60-70% громкости, после чего начинайте настройку усилителя. Если после того, как аудио-система включается, слышны искажения звука и хрипы, то уровень громкости усилителя нужно снизить.

Все индивидуально не только от автомобильной магнитолы, но и предпочтений водителя. Иногда достаточно выбрать определенный режим звучания (POP, RAP, JAZZ, ROCK или другой) для того, чтобы в итоге получить качественный звук.

Видео «Как правильно подключить автомагнитолу Pioneer»

 Загрузка ...

avtozam.com

Установка автомагнитолы пионер своими руками

Автомагнитола Пионер

Любой автомобиль может поменять в течении эксплуатационного периода не одну стереосистему. Владельцу может не понравится старая магнитола, и он в этом случае решает ее заменить.
Установка автомагнитолы Пионер своими руками будет представлена в нашей статье. Чистый звук и мощь автомагнитолы Пионер, установка которой займет не так уж и много времени, понравятся практически каждому меломану.
Итак, данная статья о том, как правильно установить и подключить автомагнитолу Пионер, назначении ее проводов на выводах, предназначении штекеров разного цвета и так далее.

Автомагнитола Пионер

Настройка автомагнитолы пионер

Эти автомагнитолы сегодня по праву можно назвать самыми востребованными у нас в стране и не только. Секрет такой популярности прост.
Пионер легко устанавливать и автомагнитола этой фирмы очень надежна и отличается хорошим звуком.

Подключение

Автомагнитола Пионер может быть подключена двумя способами. Первый из них и будет представлен ниже.
Первый способ подключения подразумевает использование штатного разъема, а второй — подключение без стандартных соединителей.

Примечание. Стоит заранее знать о том, что использование второго метода подключения не поддерживают производители автомагнитол и гарантия уже более действовать не будет. Кроме этого, есть немая вероятность допустить ошибку в процессе подключения проводов.

Инструкция автомагнитолы pioneer

С другой стороны второй метод подключения популярен в среде автомобилистов из-за того, что иного выхода просто не остается. В частности, если на транспортном средстве нет соответствующего разъема для подключения, приходится этот способ использовать.

Внимание. Даже если используется первый способ подключения, нужно быть крайне внимательным и делать все очень аккуратно. Предварительно рекомендуется убедиться в том, что распайка клемм на соединителе проведена грамотно.

Маркировка проводов

Как правило, при подключении любой автомагнитолы используется стандартная схема подключения. Установка автомагнитолы Пионер – не исключение.
Итак:

  • Желтый толстый провод – коммуникация с АКБ через предохранитель.
  • Красный провод толстый – подключается к аккумуляторной батарее через замок зажигания. Устройство будет функционировать только при включенном замке зажигания.

Примечание. Некоторые автомобилисты, самостоятельно проводящие установку, предпочитают соединять друг с другом желтый и красный провода, но это грозит быстрой разрядке АКБ, что неприемлемо, ведь это может произойти в самый неожиданный момент.

  • Черный провод толстый – идет на корпус автомобиля, являясь своеобразным «минусом».
  • Бело-синий провод, отвечающий за функционирование активного сабвуфера, усилителя и антенны. На этом проводе, после подключения автомагнитолы Пионер появляется напряжение 12В.

Провода колонок:

  • Серый провод – идет на правый передний динамик, а также подсоединяется к «+»колонки.
  • Серо-черный провод идет на правый передний динамик и на «-».
  • Белый провод – подключается к «+» и идет на левый передний динамик.
  • Бело-черный провод – подключается к «-» и идет на левый передний динамик.
  • Фиолетовый провод – идет на правый задний динамик и на «+».
  • Фиолетово-черный провод – идет на «-» и на правый задний динамик.
  • Зеленый провод – идет на левый задний динамик и на «+» колонки.
  • Зелено-черный провод – идет на левый задний динамик и на «-».

Алгоритм подключения автомагнитолы Пионер

Pioneer инструкция к автомагнитоле

Штекеры по стандарту ISO – это принятый международно стандарт подключения для всех автомагнитол.
Итак, для подключения автомагнитолы первым способом понадобятся:

  • Штекеры;
  • Переходники;
  • Изолента.

Приступаем:

  • Обрезаем провода от штекера магнитолы или проводки автомобиля.
  • Подключаем автомагнитолу, согласно цветовой распиновки, приведенной выше.
  • Все провода тщательно изолируем лентой.

Примечание. Некоторые специалисты считают, что изолирование проводов будет выглядеть не слишком эстетично и даже надежно.
Особенно это касается зимнего времени года, когда изолента на проводе не обеспечивает должной надежности. Такие соединения могут вызывать короткое замыкание. С другой стороны, можно воспользоваться термоусадочной трубкой или специализированными зажимными клеммами и проблему решить.

Установка контактов по стандарту ISO дает возможность в дальнейшем устанавливать новую автомагнитолу pioneer без прокладывания проводов. Достаточно будет вытащить по салазкам старую магнитолу, переключить штекеры и все.

Инструкция к автомагнитоле pioneer

Если на автомобиль никогда не подключалась автомагнитола, то придется сделать следующее:

  • Протянуть акустический провод для динамиков, в соответствие с вышеприведенной распиновкой.
  • Прикрепить рамку автомагнитолы к панели консоли.

Примечание. Как правило, в современных автомобилях уже имеются вырезанные производителем места для подключения автомагнитолы.

  • После установки рамки в готовый слот, выгибаются лепестки металла на рамке (делается это отверткой и таким образом, рамка надежно сидит на своем месте).
  • Подключаем магнитолу к штекерам.
  • Вставляем в гнездо до появления характерного щелчка.
  • Проверяем работу магнитолы.

При демонтаже автомагнитолы достаточно будет разжать боковые лепестки.

Примечание. В комплекте с автомагнитолой Пионер идут специальные пластинки, которые вставляются с обеих сторон магнитолы до упора. Когда нужно снимать автомагнитолу, с их помощью отводят в стороны боковые лепестки, тем самым, давая возможность устройству перемещаться.

Вышеописанная инструкция подключения автомагнитолы Пионер не единственная. Здесь процесс описывается в общих чертах, а для тщательной информации рекомендуется использовать не только пошаговые рекомендации, но и фото и видео – материалы, где все тщательно показывается и рассказывается.
Цена установки автомагнитолы своими руками будет очень низкой, ведь придется потратиться только на пару штекеров и изоленту.

avtozvuk-info.ru

Схема автомагнитолы pioneer: рассмотрим подробно

Автомагнитола pioneer

Качество и надежность отличает автомагнитолы производителей японской компании Pioneer. С каждым годом увеличивается разнообразие моделей, расширяется их функциональное назначение.
Все схемы автомагнитол pioneer практически идентичны в каждой модели, отличаются они только в каталожных номерах, сборочных единицах и некоторых установленных деталях. Модельные ряды различаются шагом перестройки частоты, диапазонами рабочих частот тюнера и установкой в модели разных устройств.
Данная статья предлагает познакомиться со схемами подключения автомагнитолы пионер автовладельцам, желающим производить работы своими руками.

Особенности подключения автомагнитол компании Pioneer

Любая компания, занимающаяся продажей и установкой таких устройств, имеет схему их подключения.

Принципиальная схема подключения автомагнитолы компании Pioneer

По функциональному назначению, производимые компанией pioneer, автомагнитолы существенно отличаются. Имеют они и разные разъемы подключения.
Для неопытных автолюбителей лучше не рисковать, а для установки и подключения устройства лучше обратиться к профессионалам.
На выбор модели автомагнитолы влияет схема ее подключения:

  • В современных моделях применяется коннектор-ISO, в котором имеются все необходимые разъемы и провода.
  • В случае отсутствия ISO-разъема подключение производится обрезкой от штекеров автомагнитолы проводов и подключение их к проводам автомобиля, при этом должна четко соблюдаться инструкция по соединению элементов, которые имеют разные цвета. Сматываются провода изоляционной лентой, что не обеспечивает их надежное соединение, особенно зимой, а иногда может стать причиной короткого замыкания.
  • Существует метод пайки, но в этом случае установить другую модель автомагнитолы пионер будет затруднительно.

Совет: При установке автомагнитолы лучше использовать ISO-разъемы или специальные ISO-переходники. Это позволит быстро и без особых проблем заменить магнитолу другой моделью и дальше эксплуатировать автомобиль.

Как подключить автомагнитолу Pioneer

Автомагнитола pioneer можно подключить:

  • Напрямую от аккумуляторной батареи. Для этого нужно брать провод хорошего качества и дополнительный предохранитель, который нужно располагать максимально ближе к аккумулятору.
  • От плюсового провода для прикуривателя. Но в этом случае на головном устройстве, при работе магнитолы, падает мощность, на что указывает мигающая подсветка изделия, при ее включении на большую громкость.
    В результате в скором времени может появиться искажение звука.

Простая схема подключения автомагнитолы пионер

По схеме два плюсовых провода магнитолы:

  • Желтый цвет имеет силовой провод, отвечающий за память.
  • Красный, служит для управления устройством.

Другие провода предназначены:

  • Провод черного цвета – масса «минус». Он подключается на массу, к кузову автомобиля, но лучше на минусовую клемму аккумулятора, что предотвратит появление наводок.
  • Синий провод REM служит для управления устройством, он включает автоматически усилитель автомобиля или активную антенну при включении автомагнитолы pioneer.

По парные цветные акустические провода, служат для подключения определенного динамика к паре цвета:

  • Пара белых проводов включает левый передний динамик.
  • Серая пара служит для подключения правого переднего динамика.
  • Зеленая пара подключат левый задний динамик.
  • Фиолетовая пара – правый задний динамик.

В каждой паре один провод одноцветный, другой имеет черную полосу, которая указывает, что это минусовой провод.

Совет: Очень важно следить за точностью подключения акустических проводов, при несоблюдении правильного сочетания цветовой схемы будет нарушена регулировка баланса, при неправильном соблюдении полярности в противофазе будут играть задние колонки, что проявиться в отсутствии баса.

Схемы подключения автомагнитолы пионер

Существую основные схемы, по которым подключается автомагнитола пионер:

  • Простая схема, показанная на фото выше. Здесь плюсовые провода устройства соединяются между собой и подключаются к плюсовой клемме аккумуляторной батареи.
    Такая схема может использоваться при небольшом потребления электроэнергии автомагнитолой в режиме сна. Если увеличивается расход электричества, то за небольшой промежуток времени можно полностью разрядить аккумулятор.
  • Второй тип схемы – подключение автомагнитолы через кнопку.

Подключение автомагнитолы через кнопку

Цена в этом случае будет немного выше, но питание автомагнитолой осуществляется вручную, а настройки не сбиваются. Единственное условие – нужно найти под кнопку место.

  • Автомагнитолу можно подключить через замок зажигания. Такая схема очень неудобна, музыка не включится без ключа зажигания или через сигнализацию, что не всегда подходит.

Как правильно выбирается схема, устанавливается, подключается и настраивается pioneer автомагнитола, хорошо видно на видео. Установив и подключив автомагнитолу высокого качества от японской фирмы Pioneer, водитель и его пассажиры получат удовольствие при длительном путешествии.

Григорий с детства обожал машины, а в подростковом возрасте, когда самостоятельно подключил автомагнитолу в отцовской девятке, понял, что машины будут его работой, хобби, призванием. Оцените статью: Поделитесь с друзьями!

avtozvuk-info.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
