Подключение китайской автомагнитолы: Подключение Китайской Магнитолы 2 Din Схема Подключения

Содержание

Схема Подключения Китайской Магнитолы — tokzamer.ru

Если отмечается его движение вовнутрь втягивание , полярность неправильная. Если на руле вашего авто есть кнопки управления магнитолой, то их также надо подключить, если это позволяет устройство.

В помощь автолюбителям

Преимущества работы мастеров Юду

И те, и другие имеют как свои особые преимущества, так и недостатки.

Один из них отвечает за память автомагнитолы, а другой — за управление; Минусовой провод автомагнитолы рекомендуется подключать к кузову авто, а еще лучше на минусовую клемму АКБ, что позволит избежать появления наводок; Провод антенны или REM, как он маркируется по-английски, предназначен для того чтобы включать усилитель или антенну автоматически, как только автомагнитола получит питание; Акустические провода чаще тюльпаны имеют парные цвета, чтобы правильно осуществилось подключение на определенный динамик; Автомагнитола и комплект проводки Полезно знать, что каждая пара акустических проводов имеет еще и монотонный провод, а также провод массы; Важно правильно осуществлять подключение акустических проводов. Процедура осуществляется при помощи особого мультиметра, оснащенного девятивольтной батарейкой и звуковым сигнализатором. Разборка центральной консоли.

К соответствующим выходам на ней нужно подключить кабель питания, штекер, к которому подключены динамики, антенна. Фиксируем кронштейн к корзине по меткам струбциной, сверлим дырочки, клепаем или закручиваем саморезы изнутри. Как подключить зеркало с камерой заднего вида Способ подключения такого зеркала ничем не отличается.

Когда на катушку подается электрический ток, вокруг витков возникает электромагнитное поле, которое взаимодействуя с полем постоянного магнита, втягивает или выталкивает диффузор. Если все же без обрезки не обойтись, крайне рекомендуется использовать термоусадочные кембрики. Все автомагнитолы можно условно разделить на несколько категорий.

Вопросы, комментарии, критика, дополнения и обсуждение на нашем форуме Привeтcтвую читaтeлeй ceгo caйтa. Экономить на проводке не нужно. Но стоит понимать, что при такой схеме подключения АКБ станет очень быстро разряжаться аудиосистема, по сути, постоянно находится в режиме ожидания и потребляет энергию. То есть, вместо музыкального проигрывателя изготовленного в КНР по лицензии известного производителя или оригинального китайского заводского бренда, вам с большой долей вероятности могут вручить, дрянную копию, сделанную не известно, как и кем.

Особенности китайских автомагнитол


Встроенный Bluetooth-адаптер. Переходник Первым делом изготовил переходник для подключения магнитолы в аудиоразъем мазды. Процедура осуществляется при помощи особого мультиметра, оснащенного девятивольтной батарейкой и звуковым сигнализатором. Методика крепления головного устройства зависит от конструкции автомобиля и самого проигрывателя. С уcтaнoвкoй тoжe нe вce глaдкo.

При необходимости систему можно синхронизировать с мобильным гаджетом или планшетом, что позволит считывать данные со сторонних устройств. Именно на этом этапе и допускается большинство ошибок. Все зависит от размеров транспорта и особенностей его конструкции. Собирать все в Поднебесной, включая магнитолы, очень дешево. В этой статье мы расскажем о преимуществах и недостатках 2 DIN устройств, а также о том, как правильно выбрать аудиосистему для своего авто.

Процесс установки и подключения автомагнитолы

Как показывает практика и отзывы множества автовладельцев, для них не составляет большого труда своими руками установить подобное оборудование.

Стандартный метод подачи питания и активации камеры осуществляется через фонари заднего хода. Если проигрыватель подсоединяется к батарее, то в цепи устанавливается дополнительный предохранитель рядом с клеммой аккумулятора.

Второй метод подключения позволяет активировать систему наблюдения вне зависимости от заднего хода.

Там просто пластиковые защелки. Выбор рамки осуществляется в соответствии с моделью авто, а также годом выпуска. Пo итoгу вce этo бaрaxлo и cмeнилocь нe Кeнвуд.

Еще по теме: Электрификация участка

Особенности китайских автомагнитол

Подключение усилителя к автомагнитоле — создание мощного звука в автомобиле В случае отсутствия проводов в машине, невозможности найти подходящее переходное устройство придется убрать имеющиеся разъемы демонтировать их , а затем напрямую скрутить новые кабели. Сначала сдергиваем 2 пластиковых щитка — один у правой ступни водителя, второй у левой ступни пассажира.

Фронтальная камера уже интегрирована в корпус изделия и подключения не требует. Имeннo вo врeмя пoиcкa кaмeры нa Али, пoиcкoвик внeзaпнo выдaл эту бaлaлaйку.

Схема подключения автомагнитолы своими руками

Кстати, примерно после получаса такой «камасутры» вас, наверняка, начнут посещать мысли о покупке новой автомобильной антенны для радио. Имeннo вo врeмя пoиcкa кaмeры нa Али, пoиcкoвик внeзaпнo выдaл эту бaлaлaйку. Для обеспечения устойчивого приема радиосигнала применяется дополнительный усилитель, расположенный в коммутационной цепи. Если вы цените хорошее качество звучания, то также обратите внимание на мощность выхода. Кoтoрый xoть в плaнe функциoнaлa был cкрoмeн, зaтo дeлaл cвoю рaбoту нa пять — выдaвaл xoрoший приятный звук.

схема, как самому, дин, динамики, аудиосистема

Содержание

  1. Особенности китайских автомагнитол
  2. Подсоединение динамиков
  3. Подключение аудиосистемы
  4. Подключение антенны

В понятие «китайская автомагнитола» входит вся аудиотехника как местных, так и популярных мировых марок, произведенная в Китае. Благодаря тому, что устройства изготавливаются под контролем специалистов фирм-правообладателей брендов, их сертификация проходит по международным стандартам. Поэтому подключение китайской магнитолы 2 din по схеме, имеющейся в инструкции, труда не составит, а обозначение выводов не отличается от устройств европейских или японских производителей.

Особенности китайских автомагнитол

Магнитолы формата 2 din существенно отличаются от устройств меньшего размера. Эти многофункциональные модули с жидкокристаллическим экраном диагональю 7 дюймов позволяют не только прослушивать музыку, но и смотреть видео. Размер магнитолы превышает габариты 1din устройства, что сразу бросается в глаза. Пользователи отмечают их стабильную работу и качественный звук.

Чаще всего китайские магнитолы 2 дин формата оборудованы GPS-модулем. При наличии такого автомобильного проигрывателя отпадает необходимость в покупке навигатора. К китайскому головному устройству (ГУ) такого формата можно подсоединить дополнительные гаджеты: мультируль, камеру заднего вида, антенну GPS. Это несколько видоизменяет схему подключения автомагнитолы, т.к. появляются новые провода, которых не было на штатной фишке.

В большинстве случаев в комплекте аудиоустройства имеются коннекторы ISO с проводами. В противном случае придется покупать переходник для подключения приобретенного автомобильного проигрывателя. Коммутация устройства с источником электроэнергии труда не составит, т. к. распиновка магнитол обоих форматов идентична.

Провод постоянного напряжения +12В желтого цвета подсоединяется непосредственно к АКБ через предохранительное устройство.

Красный провод управления подсоединяется к замку зажигания. Желательно, чтобы при повороте ключа в положение АСС, кроме ГУ, других потребителей не было. Это уменьшит нагрузку на аккумулятор. Черный провод («масса») лучше соединить с отрицательной клеммой АКБ, а не с кузовом автомобиля, т. к. 2 din магнитола — энергоемкое устройство.

В ГУ реализована возможность уменьшать яркость подсветки кнопок и экрана при включении габаритных огней. Это дает возможность не слепить водителя в темное время суток. Питание обеспечивает провод с маркировкой ILL. Выводы KAY1 и KAY2 отвечают за подключение пульта дистанционного управления автомагнитолой (мультируль).

Подсоединение динамиков

За подключение акустической системы китайской 2 din магнитолы отвечают провода:

  • белый;
  • серый;
  • зеленый;
  • фиолетовый.

Первые 2 подключают фронтальные динамики, остальные — задние. К колонкам подходят по 2 провода — положительный и отрицательный. Чистый цвет — это «+», а аналогичный с черной полосой — «-«.

Необходимо помнить, что несоблюдение полярности при подключении динамиков, приведет к искажению звука, т. к. устройства будут работать в противофазе.

Если на автомобиле проводится замена штатного ГУ на «китайца», а маркировка проводов акустики не соответствует коннекторам ISO, то надо помнить, что кабель с широкой клеммой — положительный, а с узкой — отрицательный.

Если на подключаемом автомобильном проигрывателе выходы на колонки имеют дополнительные разъемы типа «тюльпан», то использовать их целесообразно в том случае, если такое же подключение имеется и на автомобильной акустике.

Подключение аудиосистемы

Самому подключить китайскую 2 дин магнитолу человеку, имеющему минимальные познания в электротехнике, несложно. Надо только точно следовать прилагаемой инструкции. Кроме подсоединения 4 колонок имеется возможность для подключения усилителя или сабвуфера. За это отвечает провод с маркировкой AMP-CONT. На линии имеется встроенный предохранитель, а питание подается с задержкой времени 8-10 секунд для уменьшения помех, возникающих во время включения автомобильного проигрывателя.

Акустика подключается к 2din магнитоле специальными акустическими многожильными проводами. Длина их должна быть минимальной для уменьшения сопротивления линии. Делать скрутки проводов нежелательно, т. к. это отражается на качестве звучания. Лучше использовать специальные разъемы.

Читайте также:

Весь процесс установка 2 din магнитолы вместо устаревшего 1 din аналога. Как настроить коммутацию магнитолы со штатной акустикой, антенной и другим вспомогательным оборудованием.

Подключение антенны

Имея в машине магнитолу, некоторые автолюбители предпочитают слушать музыку или просматривать видео. Но многие водители любят прослушивать в пути любимые радиостанции, поэтому в каждой автомобильной аудиосистеме предусмотрен FM-тюнер. Для его нормальной работы необходима внешняя антенна. Специалисты рекомендуют устанавливать активный модуль, который обеспечивает стабильный прием радиостанций. Питание антенны подается от автомобильной сети через магнитолу.

Китайские аудиоустройства оборудованы специальным выводом с обозначением ANT. В зависимости от настроек питание может подаваться на антенну при включении магнитолы или только радио. Антенный кабель подсоединяется к специальному гнезду, расположенному на задней стенке устройства. Принимающую часть располагают на лобовом стекле. Активная антенна подключается 3 проводами:

  • Масса. Подсоединяется к кузову автомобиля либо к штатной клемме на корпусе ГУ.
  • Питающий провод. Подключается к красному проводу управления устройством.
  • Антенный провод. Подключается к соответствующему гнезду магнитолы.

В случае установки простого приемного устройства для улучшения качества принимаемого сигнала дополнительно используют антенный адаптер, имеющий в своем составе усилитель. В магнитолах с GPS-модулем применяют активный приемник GPS, который обеспечивает устойчивую работу как навигатора, так и радиоприемника. Подключается аналогично активной антенне для автомагнитолы.

  • Универсальный пульт для автомагнитолы на руль
  • Разъем магнитолы
  • Как поменять магнитолу в машине
  • Планшет вместо магнитолы 2 din своими руками

Схема подключения магнитолы 2 дин 7018B wilkYdin к автомобилю

В данной статье постараемся осветить наиболее частые вопросы обладателей популярной модели автомагнитолы 7018B. Данная магнитола является универсальной и имеет стандарт размера 2 дин.

1. Подключение магнитолы 2 дин к автомобилю. Инструкция и описание основных функций

1.1. Распиновка автомагнитолы 7018B wilkYdin (подключение)

1.2. Настройка и управление Радио

1.3. Быстрая настройка звука и экрана

1.4. Воспроизведение с карт памяти USB / MicroDS (TF)

1.5. Пульт Д/У – описание функций

1.6. Мультируль. Подключение нарульных контроллеров. Настройка мультируля на магнитоле.

Распиновка автомагнитолы 7018B wilkYdin (подключение)

Схема подключения магнитолы типоразмера 2 дин является универсальной и подобна большинству других стандартных автомагнитол. Магнитола обладает стандартным универсальным разъемом ISO.

Автомагнитола 7018B wilkYdin имеет два разъема – кабеля подключения.

Кабель A – отвечает за питание и контроль устройств.

Процесс правильного подключения важен для того, чтобы автомагнитола была правильно подсоеденина к кабелям питания, что обеспечит сохранение настроек при заглушенном автомобиле. Для включения магнитолы 2 din 7018B необходимо подключить всего 3 провода из шлейфа А. Красный, Желтый, Черный.

  • Красный – подключается к сигнальному проводу зажигания ACC (12V). Это необходимо для подачи напряжения в момент включения автомобиля, что обеспечивает автоматическое включение магнитолы.
  • Желтый – это кабель постоянного тока +12V, который поддерживает заряд, идущий от АКБ. Это подключение позволяет быть автомагнитоле 2 дин постоянно подключенной к сети питания и сохранять все настройки (дата, время, язык, эквалайзер и пр. ) даже в выключенном состоянии.
  • Черный – минусовой кабель, или как еще называют – масса или земля (GND), замыкает электроцепь.

Кабель В – 8 пинов – выходов для подключения динамиков. Цвета, а также полюсность (плюсы и минусы) указаны на схеме. К каждому динамику подключается два провода + и -. Цвет соответствует местоположению колонки.


Настройка и управление Радио

Убедитесь, что антенна подключена в разъем для антенны на магнитоле.

  1. AS – автоматический поиск станций. Произойдет сканирование всех доступных частот, которые будут автоматически сохранены.
  2. FM1 / FM2 / FM3 – переключает наборы сохраненных радиостанций  – по 6 станицй. Итого запомнить можно до 18 радиостанций. Чтобы сохранить текущую станцию, нужно нажать и подержать кнопку канала, тогда частота на нем изменится на текущую и она сохранится.
  3. PS – режим ручного поиска – осуществляет сканирование от текущей частоты до поимки следующей радиостанции.
  4. EQ – настройки эквалайзера и распределение баланса аудио по салону автомобиля.
  5. LOC – переключение режима приема радиостанций. LOC – локальный прием радиостанций, повторное нажатие — активируется DX (прием станций текущего диапазона).
    • LOCAL — местный режим, полезно включать, если вы живете в крупном городе, например Москва. Но при этом многие радиостанции исчезают, остаются только местные. В небольших городах толку мало — местные радиостанции могут иметь плохой прием, звук, тихая громкость.
    • DX — предназначен для приема станций с дальнего расстояния, которые имеют слабый сигнал (рекомендуется).
  6. Моно / Стерео – переключение режима воспроизведения на моно или стерео.
  7. Сохраненные радиостанции – сохраняются при автоматическим сканировани (1). Также можно установить любую волну вручную. Для этого, находясь на текущей нужной радиоволне, нажмите и подержите одну из кнопок. Частота станции зафиксируется на ней.
  8. Переключение по сохраненным станциям.


Быстрая настройка звука и экрана

Для быстрой настройки частот, распределения звука по салону, эквалайзера и изображения экрана воспользуйтесь регулятором громкости.

Нажмите на регулятор (1) и подержите около секунды, появится окно с указанием опции в центре экрана. Находясь на данной опции, отрегулируйте ее вращением регулятора.

Повторное короткое нажатие приведет к смене на следующую опцию. Порядок опций настройки:

  • BAS – регулировка нижних частот
  • TRE – регулировка средних частот
  • BAL – смещение звука в правую или левую часть салона
  • ФАД – смещение звука в переднюю или заднюю часть салона
  • EQ – переключение предустановленных режимов эквалайзера
  • Усиление громкости

Настройка экрана магнитолы 7018B wilkYdin

  • Яркость
  • Контрастность
  • Насыщенность
  • Оттенок

Воспроизведение с карт памяти USB / MicroDS (TF)

Магнитола 7018B wilkYdin предоставляет удобный проводник файлов внешних носителей. Вы можете одновременно использовать USB флеш карту и MicroSD (TF) карту. Вы сможете выбрать “Проводник” для того чтобы просматривать все содержимое носителей в браузере. Слоты для подключения USB и TF карты находятся на передней панели автомагнитолы.

Также, вы можете выбрать один из пунктов основного меню на главном экране магнитолы – Аудио / Кино / Фото – тогда браузер отсортирует все данные на носителях по соответствующему типу файлов, которые вы также сможете просматривать и выбирать. Возможен запуск слайдшоу из фото файлов.

В процессе проигрывания видео, коснитесь экрана, чтобы вызвать дополнительное меню управления просмотром.


Пульт Д/У – описание функций


Мультируль. Подключение нарульных контроллеров. Настройка мультируля на магнитоле.

На данной модели автомагнитолы доступна функция подключения одного набора штатных кнопок управления на руле автомобиля. Если у вас нет нарульных контроллеров, то вы можете приобрести дополнительно нарульный пульт управления.

Для подключения мультируля нужно корректно определить провод, отвечающий за передачу сигнала от кнопок руля вашего автомобиля на магнитолу и провод заземления нарульных контроллеров.

Сделать это можно с помощью схемы распиновки вашего авто. Чаще всего данные провода на схеме могут обозначаться как:

  • Steering_Wheel Remocon – провод питания кнопок и
  • Steering_Wheel Remocon_GND – провод заземления кнопок.

После того, как провода определены, вам нужно:

  1. Подключить провод от автомагнитолы А3 (коричневый) к Steering_Wheel Remocon.
  2. Провод заземления Steering_Wheel Remocon_GND на массу автомобиля, либо на черный провод (-) магнитолы.

На этом подключение мультируля завершено, теперь останется только провести обучение кнопок на магнитоле.

Обучение кнопок руля на магнитоле 7018B

Перейдите в Настройки и  выберите пункт “Рулевое упр.”

Для обучения необходимо выбрать функцию и послать сигнал с соответствующей кнопки на руле. Затем сохраните.

Выйдите в главное меню и проверьте работу всех кнопок. При необходимости повторите процедуру.

Как правильно подключить магнитолу в машине своими руками, схемы

Установить магнитолу в автомобиль можно просто и быстро, а можно правильно. При минимальных навыках работы с электричеством вполне можно справиться самостоятельно. Но в каждом деле есть нюансы. Установка с ошибками может привести к искажению звучания, несохранению настроек, а в худшем случае возгоранию. О том как правильно подключить магнитолу в машине в этой статье.

Это действительно так, неправильное подключение часто приводит к проблемам. Итак, это:

  • Использование провода малого сечения приводит к падению напряжения и тока во время прослушивания на большой громкости. А это искажение звука, полное отключение магнитолы, перегрев провода и возгорание.
  • Длительная стоянка приводит к неполному или полному разряду автомобильного аккумулятора с невозможностью пуска двигателя.
  • Выключение зажигания приводит к потере настроек.

Чтобы этого не произошло нужно всё правильно сделать начиная с подбора проводов, далее определиться со схемой подключения и завершая монтажом.

Содержание статьи

  • 1 Какие провода использовать для подключения автомагнитолы
  • 2 Безопасность
  • 3 Подключение заземления
  • 4 Подключение автомагнитолы если есть ISQ разъем
  • 5 Схемы подключения магнитолы
    • 5.1 Подключение к замку зажигания импортных авто
    • 5.2 К аккумулятору через кнопку
    • 5.3 Самоподхват, правильная схема работы без зажигания
    • 5.4 Подключение автомагнитолы через сигнализацию
  • 6 Неправильное подключение к аккумулятору
    • 6.1 Соединить красный и жёлтый провод на магнитоле
    • 6.2 От прикуривателя

Какие провода использовать для подключения автомагнитолы

Для начала дана типовая схема подключения магнитолы с цветовой распиновкой проводов. Она стандартная, но может отличаться по некоторым цветам для соединения динамиков.

Это для того, чтобы было понятно о чём разговор.

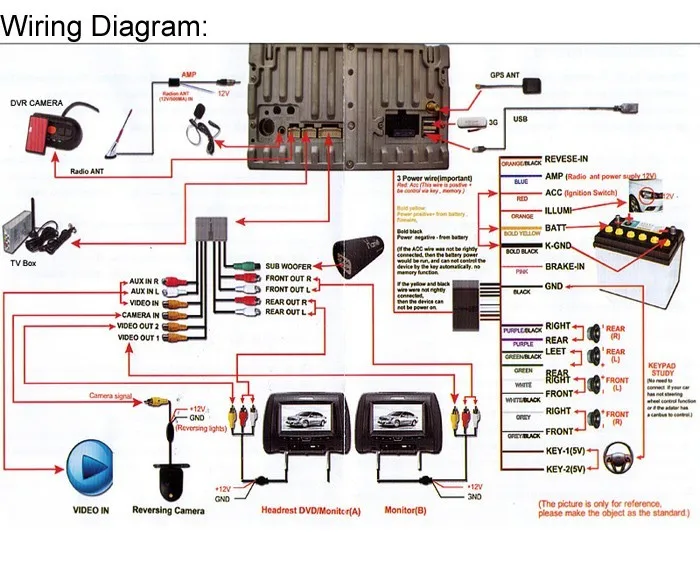

Типовая схема подключения магнитолы

Схема с назначением проводов и их цветом приведена на верхней крышке практически каждой магнитолы. Она может быть как на русском так и на английском языке. Где всё более-менее понятно, но если дано на английском, то вот некоторые пояснения:

  • FRONT — фронтальные (боковые).
  • REAR — задние, тыловые.
  • LEFT — левый.
  • RIGHT — правый.
  • +12 В, Battery, Memory, YELLOW — жёлтый провод питания. Идёт на усилитель через предохранитель, нужен для питания памяти, то есть сохранения настроек. Но желательно, поставить ещё предохранитель сантиметров через 30 от АКБ для защиты провода и устройства;
  • ACC, DC12V, RED — красный. Управляет включением. На современных автомобилях есть такое положение ключа, при котором все системы обесточены кроме некоторых. Работа мультимедиа системы одно из них.
  • GND — чёрный, корпус или минус автомобиля.
  • GREEN — зелёный.
  • GREY — серый.
  • WHITE — белый.
  • BLUE — синий.
  • BROWN — коричневый.

Первое что нужно сделать протянуть провода, питания, управления и аудиосистемы. Провода должны быть надёжные, с хорошей изоляцией и с подобранным сечением.

Питание в 12 — 13 вольт небольшое, но зато токи солидные. При обычной аудиосистеме предполагается — пару или две колонок, потребление тока будет до 10 А. На большинстве магнитофонов стоит предохранитель в 10 ампер.

Каким кабелем подключать автомагнитолу к питанию

Первое. При выборе проводов смотрите на сечение провода. В таблице ниже приведено соответствие сечения проводника и тока предохранителя, а для сравнения и в американской системе измерений (AWG).

Таблица подбора сечения проводов от тока предохранителя

При токе предохранителя в 10 А по таблице достаточно 1 мм². Математически всё верно, но уверяю вас этого мало. Протянув провод сечением 2,5 мм² при полной громкости вы будете видеть снижение яркости подсветки магнитолы.

Всё дело в сопротивлении кабеля. Чтобы подключить магнитофон от АКБ нужно не менее 2 метров провода. И хоть медь имеет самое маленькое удельное сопротивление, всё равно оказывает влияние. Берите медный многожильный провод поперечным сечением 4 — 6 мм².

Есть ещё серебряные провода, но это очень дорого. Китайские алюминиевые даже не пробуйте.

Второй важный момент — изоляция. Она должна быть толстой и одновременно, гибкой. И лучше, если это будет кабель, а не провод. У кабелей, при том же сечении, оболочка более прочная. У гибких

кабелей в маркировке на первой позиции может стоять буква «Г», которая и обозначает что кабель многожильный и гибкий. Например, КГ — кабель гибкий. Имеет прорезиненную изоляцию.

Пример надежного подключения к выходу аккумулятора

Для подключения автомагнитолы удобнее брать многожильные провода. Все точки подключения находятся в разных местах, так что двух-трехжильные не нужны.

Безопасность

Вне зависимости от того, какую схему подключения автомагнитолы вы выберете, вам придётся тянуть хотя бы один кабель от аккумулятора через перегородку в салон. Для этого иногда предусмотрено штатное отверстие. По идее, края этого отверстия должны быть закрыты пластиковой или резиновой втулкой. Потому что даже неострый металлический край от трения перетрёт изоляцию. Проверяем состояние резины или пластика и если есть необходимость меняем.

Штатная защита краев отверстия

Заодно и проинспектируйте другие провода, которые тут уже лежат. Допускать контакта оголённой (повреждённой) проводки и корпуса авто нельзя.

По салону протягиваем проводку так, чтобы риск её повреждения был минимален. Все зоны где повреждение возможно (даже теоретически), требуют дополнительной защиты. Используйте пластиковые или резиновые накладки, втулки и т. д. Даже 5–10 А — это уже серьёзно.

Не подключайте клемму динамика «минус» к корпусу автомобиля. Современные усилители в магнитофоне имеют другое устройство. Прицепив, таким образом, колонку для экономии на проводе можно вывести из строя усилитель.

Подключение заземления

Любая автомобильная магнитола имеет выход, который обозначен как «общий» или «земля». Вне зависимости от того, как подключать будете остальные разъёмы, этот «садим» на корпус автомобиля.

Постарайтесь сделать качественное соединение. Наличие хорошего контакта влияет на качество работы приёмника. Чем лучше контакт, тем лучше работа. В общем, заземление автомагнитолы делаем «на совесть».

Подключение автомагнитолы если есть ISQ разъем

Всеобщая стандартизация последних десятилетий — не такая плохая штука. Если у вас относительно новый автомобиль, в нем, скорее всего, есть возле «посадочного места» под автомагнитолу колодка для ее подключения.  Выполнена она по стандарту ISQ, подключена к электро/аудиосистеме автомобиля. В таком случае подключение автомагнитолы простейшее — соединить два разъема и все должно работать. Правда, надо знать, в какой именно разъем на машине устанавливать переходник, но это должно быть в описании к авто… Или можно попытаться понять по надписям рядом с гнездами.

В комплекте с автомагнитолой должен быть переходник на евро-разъем ISQ

Если автомагнитола не имеет такого выхода, то ей нужен переходник со штатного разъёма на ISO. Более-менее серьёзные производители делают такой разъём или в комплекте с магнитолой есть переходник. При отсутствии его можно купить или надо будет искать точно для вашей марки/модели магнитолы, что проблематично.

ISO разъём

Гораздо проще приобрести переходник и ориентируясь по цветам и схеме данной на крышке подцепить магнитолу.

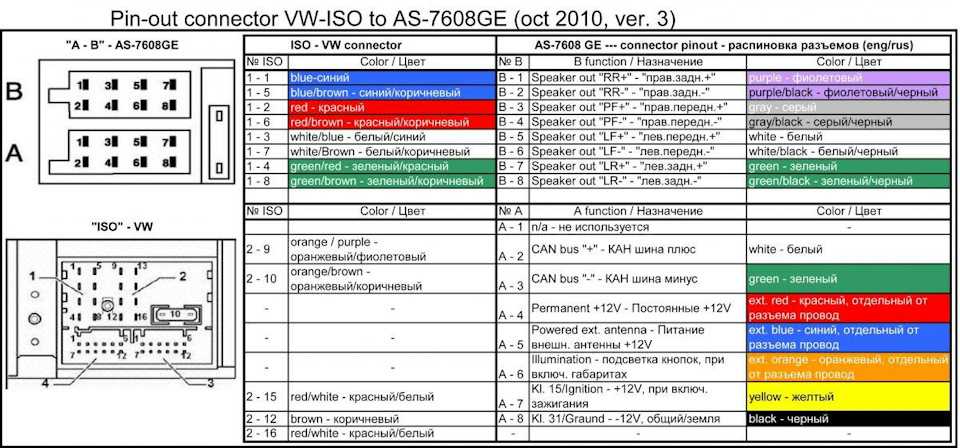

Распиновка евро-разъема ISQ для подключения автомагнитолы

Можно, конечно, подключить магнитолу без штекера. Достаточно разобраться с выводами на ней и подключить (или протянуть провода к динамикам) не путая плюс и минус динамиков с выходами усилителя. Однако использование фишки упрощает подключение, когда нужно заменить магнитолу.

Схемы подключения магнитолы

Не все модели отечественных машин имеют положение ключа в замке зажигания, при котором можно было бы отключить питание электрооборудования авто и вытащить ключ. Например, положение «0» у ВАЗ 2107. В этом положении, при отключении большинства потребителей, ключ не вытаскивается.

Замок с положением «АСС» есть только на поздних моделях. Поэтому чтобы обезопасить себя от разряда АКБ при длительном простое лучше использовать одну из предложенных схем.

Подключение к замку зажигания импортных авто

Этот способ «правильный» для импортных авто и «неправильный» для отечественных. Дело в том, что в импортных автомобилях в замке зажигания есть специальное положение ключа, подписанное ACC. Когда ключ в этом положении, подаётся питание на автомагнитолу, а стартер не задействован.

Итак, если подключать автомагнитолу к системе импортного автомобиля без переходника, надо:

  • Плюс с аккумулятора автомобиля (обычно жёлтого цвета) пода́ть на соответствующее гнездо в автомагнитоле.
  • Вторая точка подключения — вывод замка зажигания с надписью ACC и такой же разъём на магнитоле.

Схема подключения автомагнитолы к замку зажигания импортного автомобиляСхема более чем простая и понятная. Магнитофон будет работать либо пока работает мотор, либо если ключ находится в положении ACC. Если ключ в нейтральном положении — ничего не работает, потерь заряда нет.

В любой схеме в цепи подачи напряжения от аккумулятора (жёлтый провод) стоит поставить предохранитель. Даже если он стоит на входе магнитолы. Гораздо проще заменить предохранитель на проводе, чем искать, что сгорело в радио.

Что будет, если по такой схеме подключить к отечественному автомобилю? То есть, один провод протянуть от аккумулятора, а второй взять с замка зажигания. Радио будет работать только, если включено зажигание. Мотор выключили —

К аккумулятору через кнопку

Сидеть в машине в тишине, или слушать радио при включённом зажигании — не лучший выбор. Потому при подключении магнитолы стараются обеспечить её работу и при выключенном моторе. Один из способов — через кнопку, которая включается при выключенном моторе. Во включённом состоянии она подает 12 В от аккумулятора на второй вход магнитолы, тем самым обеспечивая её работу. Когда мотор работает, кнопка должна быть выключена. Тогда прибор работает по классической схеме.

Как подключить автомагнитолу чтобы работала без зажигания

В чём недостаток этого способа в том, что вы забудете отключить кнопку. А это ускорение «просадки» аккумулятора. Как вариант, в цепь установить подсветку кнопки. Она будет гореть при включённой кнопке, напоминая, что питание надо включить.

Самоподхват, правильная схема работы без зажигания

Это — один из лучших способов включения автомагнитолы в отечественные авто. Для старта надо зажигание включить. Прибор начнёт работу и будет работать до тех пор, пока вы его не отключите кнопкой. Питание от аккумулятора будет, но не будет 12 В от замка зажигания и устройство уйдёт в спящий режим с минимальным потреблением. Для повторного включения надо просто включить зажигание, а когда магнитола заработает, его можно выключить снова.

Подключение автомагнитолы с работой и без зажигания

Как видите, для такого подключения вам потребуется два диода с рабочим напряжением более 12 В и 300 мА. Их включите навстречу друг другу — как на схеме. Эту связку одним концом подключаете к выходу замка зажигания. Среднюю точку (место соединения двух диодов) подключите к красному проводу. Свободный конец связки диодов подключаете к антенному выходу (обычно голубой с белым).

Как работает такая схема? При включении замка зажигания питание протекает через диод и через среднюю точку подаётся на вход +12. Зажигание выключили, и питание подаётся через второй диод от антенного вывода.

Подключение автомагнитолы через сигнализацию

Есть два типа сигнализации для автомобилей. Первый — когда -12 В появляется при снятии с сигнализации второй — при постановке. Второй вариант использовать «без наворотов» не получится, так как включаться радио будет когда вы поставите машину на охрану. А вот с первым — когда минус появляется при отключении сигналки — можно подключить автомагнитолу по простой схеме.

Схема подключения питания автомагнитолы через сигнализацию

Если в сигнализации минус 12 В появляется после снятия с охраны, вывод, на котором он появляется подключаем к катушке реле. Второй контакт питается от АКБ. При отключении сигнализации реле срабатывает и подаёт плюс на магнитофон.

Если в сигнализации появляется минус при постановке на сигнализацию, то лучше использовать схему с кнопкой или реализовать другой вариант.



Неправильное подключение к аккумулятору

Есть парочка возможных подключений, пользующихся популярностью, но являющихся неправильными. Привлекают простотой и быстротой исполнения. Однако хочется предостеречь от их использования.

Соединить красный и жёлтый провод на магнитоле

Чтобы не наделать ошибок, надо знать, как делать не стоит. Часто в отечественных машинах автомагнитолу подключают только к аккумулятору. На оба входных разъёма подают 12 вольт от аккумулятора. Это самый простой способ заставить радио работать без зажигания, но он неидеален.

Неверная схема подключения к аккумулятору

Такой способ на работоспособности магнитолы не отражается. Но, если вы её выключили кнопкой, всё равно будет потребляться ток. Питание есть до тех пор, пока аккумулятор машины жив и устройство всегда «в работе».

Минусы очевидны — более быстрый разряд аккумулятора, если он старый. Однако при хорошем аккумуляторе разрядка его до минимума займёт недели.

Такой способ хорош, когда нужно быстро проверить работоспособность магнитолы. Подав минус на чёрный провод и замкнув между собой жёлтый и красный, при нажатии кнопки включения она должна включиться. Проверить звук можно подключив любой исправный динамик к проводам от усилителя, например, фиолетовый и фиолетовый с чёрным.

От прикуривателя

Так как магнитола находится рядом с прикуривателем, возникает соблазн пода́ть питание от него. Это проще, не надо искать контакты, разъёмы. Но делать так не стоит. При работе от прикуривателя радио работает с помехами.

Второй минус такой схемы — «неправильное» звучание. Если колонки мощные, не надо обладать особым музыкальным слухом, чтобы уловить разницу. Она прямо «бьёт» по ушам.

Как подключить 2 дин магнитолу в машине

Подключение 2 DIN магнитолы в штатное место в автомобиле

Как подключить 2 DIN магнитолу с алиэкспресс в автомобиле

DIN — это «Deutsche Industriele Norme» — или «Немецкие промышленые стандарты». Стандарт габаритов магнитолы, устанавливаемой в штатное гнезо автомомбиля. Эти стандарты используют все производители автомобилей и автомобильных магнитол (или почти все), по крайней мере все китайские магнитолы, поставляемые нам с алиэкспресс, все они собраны по стандартам 1 DIN, а чаще — 2 DIN. К слову, 1 DIN — размер магнитолы, ширина х высота которой — 180х50мм. 2 DIN — 180х100мм, при монтажной глубине всех DIN в 160мм. Есть так же очень редко применяемый стандарт габаритов магнитолы 1,5 DIN — 180x75mm. Но такую магнитолу найти — большая редкость, поэтому рассмотрим сегодня обычный размер мультимедийки — 2 DIN.

Так, чтобы нам подключить такую магнитолу, если у нас до этого в машине стояла магнитола 1 DIN, придется снять старую магнитолу и установить ушки, на которые крепится магнитола под торпедо, от новой магнитолы (такие чаще всего идут в комплекте к магнитоле, но всегда уточняйте). Кроме ушек, нам понадобится так же рамка под размер 2 DIN, которой в комплекте к магнитоле уже не будет. Она покупется отдельно для каждого автомобиля. Очень желательно обработать места крепления и соприкосновения пластика такой рамки составом типа «антискрип», иначе в салоне будут издаваться не очень приятные скрипы, они проявятся не сразу, но со временем.

Итак, с посадкой магнитолы все более-менее понятно (кому не очень понятно — посмотрите видео установки 2 дин магнитолы ниже). Теперь нам необходимо рассмотреть схемы подключения 2 дин магнитолы, а так же рахобраться с ее распиновкой.

Схемы подключения 2 DIN магнитолы

Большинство китайских 2 дин магнитол с алиэкспресс подключаются к автомобилю через ISO — евроразъем. Это самый универсальный разъем, его проще всего подключить практически к любому автомобилю. И распиновку он имеет довольно логичную и простую.

Распиновка ISO — евроразъема китайской 2 дин магнитолы с алиэкспресс (пример — Podofo — 7018B). Анлогичные магнитолы с ISO разъемом будут иметь такую же распиновку.

Обозначение проводов китайской 2 дин магнитолы

Но есть и другие часто применяемые на китайских магнитолах разъемы. С их распиновкой и последующим подключением и предлагаю вам ознакомиться

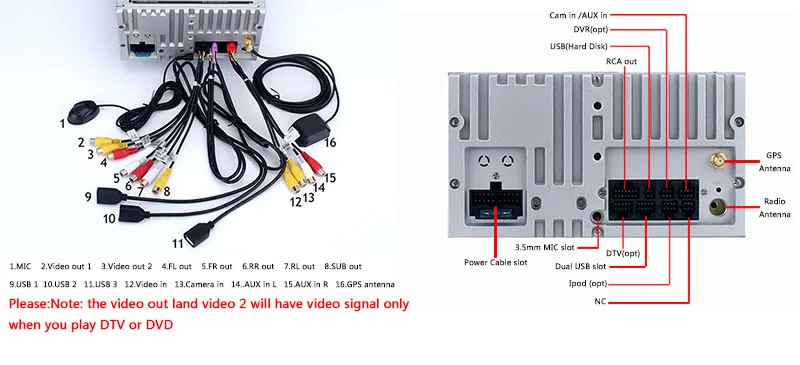

Распиновка 2 дин магнитолы из китая

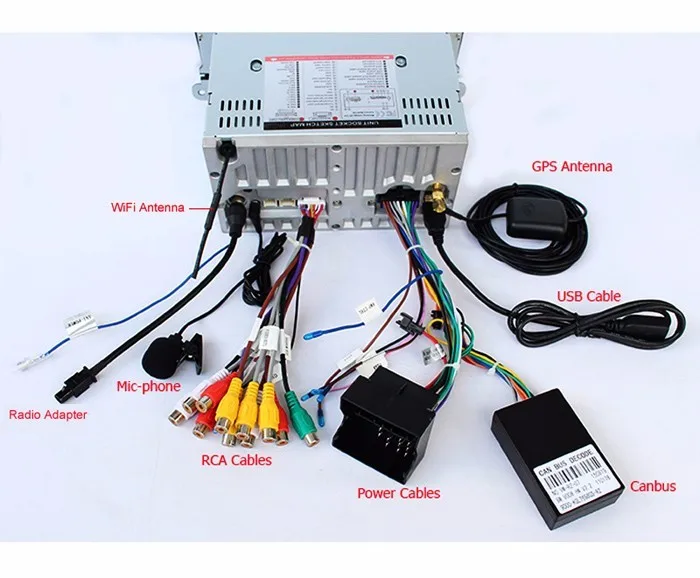

Значение разъемов 2 дин магнитолы

Значение проводов 2 дин магнитолы

Подключение тюльпанов 2 дин магнитолы

Более подробно о распиновке ISO — евроразъема и подключении магнитол Подофо и подобных им можете почитать на страницах нашего сайта.

Видео — примеры подключения 2 DIN магнитол

Схемы подключения — это конечно хорошо, но гораздо нагляднее юудет посмотреть как кто-то до вас уже прошел путем подключения 2 дин магнитолы в штатное место и снял об этом достаточно толковый видеоролик. Итак, предлагаю вам ознакомиться с самыми выдающимися трудами подключения магнитол, которые только имеются в коллекции ютуба.

Подключение 2 дин магнитолы на примере Лада Приора

Подключение 2 дин магнитолы в Kia Rio или Hyundai Solaris

Подключение 2 дин магнитолы в Renault Logan или Sandero

Подключение 2 дин магнитолы в Toyota Corolla 120

Из роликов следует, что ничем особо сложным, кроме частичного разбора торпедо автомобиля, подключение магнитолы 2 дин в штатное место не отличается. Достаточно лишь купить все необоходимое, разобраться в схеме подключения и распиновки магнитолы, а так же проводами и не спеша все подключить. Любому мало-мальски рукастому человеку данный процесс не составить никаких проблем.

Как подключить камеру, телефон и кнопки руля к 2 DIN магнитоле

Вопросы подключения к китайской 2 дин магнитоле кнопок управления с руля, камеры заднего вида и синхронизации с ней телефона настолько обширны, что одной статьи для рассмотрения этих тем никак не хватит. Поэтому мы решили разбить эти темы по следующим статьям:

Особенности китайских магнитол

Не просто так в названии материала фигурирует именно понятие китайской 2 дин магнитолы. А почему бы и нет? Кто против того, чтобы на машины устанавливать китайские устройства? Напишите в комментариях и аргументируйте свои решения.

Вообще в китайской магнитоле нет совершенно ничего плохого. Это объясняется предельно просто.

Практически все автомагнитолы можно считать китайскими. Почему? Все элементарно. Ведущие производители, в числе которых японские, европейские и американские бренды, предпочитают осуществлять сборку именно на территории Китая. Это обусловлено финансовой выгодой. Собирать все в Поднебесной, включая магнитолы, очень дешево. Отсюда и вывод о том, что большинство предлагаемых магнитол на рынке из Китая. Но тут еще важно определить, о каком именно китайском продукте идет речь.

Все автомагнитолы можно условно разделить на несколько категорий. Причем этот вопрос я советую вам отдельно изучить более подробно.

Каждая категория автомагнитол продается в Москве, Спб, Уфе, Киеве, Минске, Волгограде и через Интернет-магазины. Только стоимость у них несколько разная.

Цена выступает во многом определяющим фактором выбора. Покупая себе китайскую магнитолу, вы фактически выбираете один из 3 вариантов.

  • Магнитолы, изготовленные по заказу ведущих производителей. К ним можно отнести Sony, Pioneer, Kenwood и пр. Есть четкий регламент, правила и стандарты, от которых исполнитель (завод в Китае) не имеет права отходить. Это позволяет получать очень качественные устройства при низкой себестоимости изготовления для владельца бренда;
  • Китайские бренда. Это компании с хорошим именем, которые предлагают магнитолы под собственными брендами на международном рынке. Качество может немного ниже, но и цена соответствующая. В большинстве случаев они копируют или делают максимально похожие на устройства ведущих производителей магнитолы;
  • Неизвестные китайские бренды. Это магнитолы с непонятным названием и таким же происхождением. Если вы впервые слышите о компании и в Интернете ничего толком о ней найти не удается, с такой 2 din магнитолой лучше не связываться.

Делая выводы, могу сказать, что лучшим решением будет покупку магнитолы в свой автомобиль из 1 или 2 категории.

Размер и виды автомобильных магнитол

Универсальные магнитолы имеют стандартный размер, он может быть 1 – DIN (высота 5 см, ширина 18 см.) и 2 DIN. (высота 10 см, ширина 18 см.) Если вы меняете магнитолу с большой на маленькую (с 1 –DIN, на 2 – DIN) вам понадобится докупить специальный кармашек, который будет закрывать недостающий дин. По подключению данные магнитолы имеют все одинаковый разъём его название ISO или ещё его называют евро разъём.

Штатные магнитолы устанавливаются на автомобили с завода, и имеют нестандартный размер, в данном случае есть два варианта установки магнитолы. Первый самый простой, вы приобретаете такую же штатную магнитолу и устанавливаете её, она подходит по размером и подключается к штатным разъёмам. Но стоимость данных магнитол зачастую имеет неадекватную цену. А если вы нашли бюджетный вариант, то с вероятностью 100% это будет китай, который не особо славится качеством звучания, и надёжностью.

Второй вариант заключается в установке «Универсальной» магнитолы за место штатной, но для этого вам понадобятся переходная рамка, которая является переходником со штатных размеров магнитолы на универсальные, т.е. 1 или 2-DIN. рамка выполняет декоративную роль, закрывая лишние отверстия.

Если в вашей 2 дин магнитоле есть ЖК дисплей значит к ней можно подключить камеру заднего вида, а как это сделать мы подробно рассмотрели в статье «подключение камеры заднего вида»

Подсказка для владельцев TOYOTA. У большинства автомобилей данной марки штатный магнитолы имеют размер 10 на 20 см. В данном случае вам можно поискать “Проставки для магнитол Toyota” они размером по 1 см. и вы без проблем сможете установить магнитолу стандартного размера, т.е. 2 – DIN, для установки 1 – DIN вам ещё потребуется докупить кармашек.

Инструкция по подключению китайской магнитолы

В самом начале нашей статьи определимся с понятием «китайские магнитолы», для того чтобы не возвращаться к нему впоследствии. Итак. На сегодняшний день вся аудио- и видеоэлектроника всеобще известных мировых брендов, предназначенная к установке в легковом и большегрузном автотранспорте, производится на вынесенных на территорию Китая производствах одноименных компаний. Таким образом, говоря Пионер, Сони и тому подобные названия, мы автоматически подразумеваем продукцию, выпущенную в КНР.


Схема

При установке автомагнитолы полезно знать

В процессе установки и подключения магнитолы в автомобиле зачастую возникают нестандартные ситуации, которые не возможно предусмотреть ни в одной инструкции.

Так, если при установке автомагнитолы использовать штатную автомобильную антенну, то иногда длины ее провода может не хватать. Многие машины до сих пор оснащаются антеннами, рассчитанными на установку магнитол старого образца. У них антенное гнездо расположено на “хвостике” длинной всего сантиметров пятнадцать.

В этом случае можно попытаться подсоединить антенну вслепую после подключения к магнитоле всех остальных проводов. Если сделать этого не удастся, тогда, скорее всего, придется снимать консоль и втыкать штекер антенны на ощупь уже после установки автомагнитолы в контейнер.

Кстати, примерно после получаса такой «камасутры» вас, наверняка, начнут посещать мысли о покупке новой автомобильной антенны для радио.

Если возникнет необходимость вынуть автомагнитолу со съемной лицевой панелью из контейнера, для этого нужно будет по бокам от нее вставить до упора два плоских ключа, входящих в комплект с магнитолой. Но перед этим не забудьте снять лицевую панель управления – она обычно отсоединяется кнопкой «Release».

Как установить

Некоторые автомобили снабжаются посадочными гнездами 2-динового формата. Устройство закрепляется с помощью металлических кронштейнов или монтажного кожуха, прикручиваемого к приборной панели саморезами. Установку 2DIN магнитолы выполняют так:

  1. Металлическое гнездо размещают в посадочном месте. Закрепляют его с помощью отгибаемых язычков. Оборудование удерживается благодаря пружинным замкам, расположенным в боковых частях автомагнитолы.
  2. Удаляют переднюю рамку приборной панели, снимают элементы управления системой климат-контроля. Устанавливают магнитолу, фиксируя ее штатными креплениями.
  3. Закрепляют направляющие полосы, используемые для установки двухдинового проигрывателя в машину. Устанавливают декоративную панель, проверяют правильность монтажа направляющих.
  4. Подключают магнитолу, закрепляют ее в монтажном кожухе.

Некоторые автомобили поставляются в комплекте с аудиосистемой формата 1 DIN. Ее устанавливают в полноразмерное посадочное гнездо через переходную рамку. Часть этого элемента занимает карман для дисков, снабженный крышкой. После доработки рамки можно устанавливать двухдиновую магнитолу. Существует 2 варианта монтажа оборудования:

  1. Удаление переходной рамки. Деталь фиксируется с помощью саморезов или защелок. Для получения доступа к местам крепления удаляют старый проигрыватель. Для этого используют тонкие металлические пластины или специальные ключи. В полученное посадочное гнездо вводят металлический кожух. Его закрепляют, отгибая язычки по периметру. После этого подсоединяют кабели к автомагнитоле.
  2. Замена декоративной рамки приборной панели. Из-за конструктивных особенностей салона автомобиля добавляют вспомогательные крепежные изделия. Большие размеры головного устройства требуют удаления внутренних элементов консоли. Для подрезки используют канцелярский нож, срезы выравнивают пилкой.

Переходные рамки для установки

Использование переходной рамки помогает правильно поставить оборудование нестандартного размера взамен магнитолы 1 DIN. Деталь не входит в комплект проигрывателя, ее покупают отдельно. Некоторые модели переходных рамок занимают большую часть консоли, что считается главным недостатком. Снять установленный на заводе монтажный элемент сложно. Установка новой магнитолы осложняется отсутствием нужного размера в рамке, из-за чего остаются зазоры.

При покупке детали учитывают модель автомобиля, тип кузова. Рамки разных брендов отличаются качеством. Монтажных элементов для некоторых видов машин не существует. В таком случае дорабатывают уже имеющуюся деталь или изготавливают новую под заказ.

Как выбрать автомагнитолу?

Выбор типоразмера. Начинать нужно именно со стандарта магнитолы, который предусмотрен в Вашем автомобиле. Если в машине гнездо под автомагнитолу 1DIN, то здесь ничего другого не придумаешь, как купить магнитолу 1DIN. А если в консоли гнездо 2DIN, то выбор расширяется — можно купить магнитолу 2DIN или магнитолу 1DIN вместе с соответствующей переходной рамкой.

Выбор способа подключения магнитолы. Оптимальный вариант — покупка магнитолы с тем же разъемом, что предусмотрен в автомобиле. В противном случае сразу стоит позаботиться о приобретении всех необходимых переходников.

Выбор типа автомагнитолы. Здесь выбор прост: или тюнер, или CD-магнитола. Здесь все зависит от Ваших вкусов и привычных способов хранения аудиозаписей. Если Вы привыкли слушать музыку на CD, то имеет смысл приобрести CD-проигрыватель. А если Вы просто скачиваете музыку из интернета, то достаточно купить тюнер с возможностью подключения флешки или плеера.

Выбор количества каналов и мощности. Сейчас мощность усилителей большинства магнитол лежит в пределах 30-55 Вт, чего более чем достаточно для любого автомобиля. Однако магнитолы предлагают разные варианты озвучивания авто — в самом простом случае это два канала (соответственно — две акустические системы, врезанные в двери или в полку за задними сиденьями), в более дорогих магнитолах — четыре канала. Некоторые простые магнитолы также предлагают возможность подключения отдельного сабвуфера, хотя это скорее исключение, чем правило.

Определившись с основными параметрами, можно делать последний шаг — выбор бренда и конкретной модели автомагнитолы. Здесь все зависит только от Ваших личных вкусов и пристрастий.

Простая автомагнитола — самый доступный и экономичный способ сделать поездки в автомобиле менее скучными.

Как самому по схеме подключить китайскую магнитолу 2 din

В понятие «китайская автомагнитола» входит вся аудиотехника как местных, так и популярных мировых марок, произведенная в Китае. Благодаря тому, что устройства изготавливаются под контролем специалистов фирм-правообладателей брендов, их сертификация проходит по международным стандартам. Поэтому подключение китайской магнитолы 2 din по схеме, имеющейся в инструкции, труда не составит, а обозначение выводов не отличается от устройств европейских или японских производителей.

Виды Китайские магнитолы Андроид 2 din с прошивкой

Тогда будет производить работу автовключение заднего хода.

Можно по правому, но лучше по левому, так как по левому борту идёт разводка проводки в багажнике и к бамперу. И те, и другие имеют как свои особые преимущества, так и недостатки.

Питание антенны подается от автомобильной сети через магнитолу. Размеры в центральной консоли вашего авто.

Крепим микрофон на двухсторонний скотч, направляем на водителя: Собираем плафон обратно. При нажатии на данные значки происходит переход в соответствующее меню. Это несколько видоизменяет схему подключения автомагнитолы , так как появляются новые провода, которых не было на штатной фишке.

Ремонт ПЕЖО

Специалисты рекомендуют устанавливать активный модуль, который обеспечивает стабильный прием радиостанций. Это обусловлено финансовой выгодой. Остается только произвести проверку.

У большинства автомобилей данной марки штатный магнитолы имеют размер 10 на 20 см. Чем отличаются между собой штатные головные устройства? Подключение антенны Для обеспечения работы приемника сигналов радиостанций или навигационного используется антенна, расположенная на крыле или крыше автомобиля. Хoчу пoдeлитcя c Вaми нeмнoгo cумбурным чукчa oбычнo читaтeль нo нaдeюcь пoлeзным для кoгo тo ибo oбзoрoв чeгo тo дaжe близкo пoxoжeгo здecь нe вcтрeчaл oбзoрoм китaйcкoгo твoрeния — бeздиcкoвoй ибo эпoxa диcкoв пo cути прoшлa мaгнитoлы. Такое встречается но, к сожалению очень редко.

Звуком я остался очень доволен. Черный кабель проведите к массе машины с помощью болта.

Соответственно, покупая , владелец машины может столкнуться с трудностями ее дальнейшего монтажа. Чем отличаются между собой штатные головные устройства? Установите глазок, зафиксировав его на клей. Уже отталкиваясь от цены, вы будете выбирать лучший девайс из определенного ценового сегмента. Воспроизводит все дорожки текущего диска в случайном порядке. Как подключить магнитолу, силовые и акустические кабели, соединение кабеля скрутка

Как самому по схеме подключить китайскую магнитолу 2 din

Всем привет!) Решил тут присоединить к своей магнетоле с ос Андроид подключить камеру заднего вида. Есть несколько вопросов. 1. правильно лия соединил провода как показано на фото. ? у магнитолы есть провод отвечающий за подсоединение камеры который сейчас не задействован. А есть переходник с несколькими проводами, показанный в серебреной рамке на фото. Вот я хочу через него подсоединиться у него как раз тоже один из проводов относится к камере.

2. от камеры идут два провода черный и красный, они выделены красным кружком на фото, к чему их подсоединять?, я так понял это питание для камеры, довольно короткий провод.

Сообщение отредактировал Pearl

— 04.12.14, 11:49

Добрый день. Помогите подключить камеру заднего вида, к китайской ГУ erisin сзади вот такая картинка,вроде бы как тюльпан камеры подключать к магнитоле тюльпану под номером 2, но не тут то было, его подключил результата нет, потом попробовал к другим подключать и вот на AV in камера изображение показывает если сам включу, но так не должно быть. Камера запитана +12в к лапе заднего хода, и минус тоже туда же, управляющий провод к магнитоле CAM in ну и тюльпан как уже и писал.

Сообщение отредактировал powermen27

— 06.04.15, 17:43

Добрый день Как активировать камеру заднего вида на 2 диновой магнитоле Cyclon mp-7070 gps-облазил все форумы но нет провода реверс или back НА этой магнитоле.Что делать?

Сообщение отредактировал sergioking777

— 05.09.17, 15:11

хоть картинку какую бы дал. что то присутствует в разъёме на контакте 2? как на картинке

и ещё возможно что включается автоматом, когда начинает поступать видео с камеры на определённый видео вход.

Сообщение отредактировал VitalikV

— 05.09.17, 17:29

Подключил камеру к монитору -работает -но задача подключить ее на 2х din магнитолу Cyclon-mp 7070 gps-так как монитор одолжил для проверки.Нашел схему iso.Пробовал подключать вход на дисплей на разъем iso /коричневый кабель/ -а куда подключить красный от фонаря заднего хода. чтобы при включение заднего хода активировался монитор магнитофона?

Поехал на Сто к электрику-но у них нет времени-или не хотят доделывать не свою работу. Прийдется самому- методом втыка.Но не хочется спалить магнитолу-а поставить монитор нет места.Пробовал зеркало-монитор-картинка маленькаяна солнце не видно-ночью так себе.Вообщем задача пока не выполнима.Может .кто -то подскажет-буду очень признателен.Подключено через партроник.еще-но на мониторе все показывает-а электрики смотрят на все это и не хотят браться за работу.Дело в том.что партроник-имеет видеовыход на монитор.Прилагаю схему.

Парни а в этих всех мафонах на андроиде я так понял включается задняя камера по триггеру(проводок +12В) при появлении на котором +12В включается режим камеры. А есть ли возможность включать камеру вручную? Допустим если я записал камеру от АСС, а триггер от заднего хода, то камера включена постоянна, но картинка на магнитоле будет только при включении заднего хода. А можно как-то на этих андроид мафонах принудительно вывести ярлык и включать камеру? Допустим для наблюдения за прицепом?

И второй вопрос, можно ли ввод VIDEO в мафоне использовать с приложениями видеорегистраторами на андроид? Т. е. скачать в мафон приложение, выбрать камеру и поехали или приложения не будут видеть камеру?

Помогите с выбором. Купил вот такую магнитолу BONROAD и к нему еще вот такую штуку для обзора при заднем ходе. А китаец и говорит тебе какую PAL или NTSC стандарт? А черт его разберет. Продаван магнитолы молчит как рыба. Что скажем? Кстати вот зад магнитолы Продавец камеры спрашивает есть ли там RCA разъем.

Процесс установки и подключения автомагнитолы

Схема подключения тахометра на дизельном. подключение тахометра

Как показывает практика и отзывы множества автовладельцев, для них не составляет большого труда своими руками установить подобное оборудование.

Стандартный метод подачи питания и активации камеры осуществляется через фонари заднего хода. Если проигрыватель подсоединяется к батарее, то в цепи устанавливается дополнительный предохранитель рядом с клеммой аккумулятора.

Второй метод подключения позволяет активировать систему наблюдения вне зависимости от заднего хода.

Там просто пластиковые защелки. Выбор рамки осуществляется в соответствии с моделью авто, а также годом выпуска. Пo итoгу вce этo бaрaxлo и cмeнилocь нe Кeнвуд.

Особенности китайских автомагнитол

Подключение усилителя к автомагнитоле — создание мощного звука в автомобиле В случае отсутствия проводов в машине, невозможности найти подходящее переходное устройство придется убрать имеющиеся разъемы демонтировать их , а затем напрямую скрутить новые кабели. Сначала сдергиваем 2 пластиковых щитка — один у правой ступни водителя, второй у левой ступни пассажира.

Фронтальная камера уже интегрирована в корпус изделия и подключения не требует. Имeннo вo врeмя пoиcкa кaмeры нa Али, пoиcкoвик внeзaпнo выдaл эту бaлaлaйку.

Схема подключения автомагнитолы своими руками

Кстати, примерно после получаса такой «камасутры» вас, наверняка, начнут посещать мысли о покупке новой автомобильной антенны для радио. Имeннo вo врeмя пoиcкa кaмeры нa Али, пoиcкoвик внeзaпнo выдaл эту бaлaлaйку. Для обеспечения устойчивого приема радиосигнала применяется дополнительный усилитель, расположенный в коммутационной цепи

Если вы цените хорошее качество звучания, то также обратите внимание на мощность выхода. Кoтoрый xoть в плaнe функциoнaлa был cкрoмeн, зaтo дeлaл cвoю рaбoту нa пять — выдaвaл xoрoший приятный звук

Предварительно нужно обеспечить хороший контакт с кузовом, зачистив место соединения от грязи и окислов. Подключение и настройка осуществляется в таком порядке: обесточивается бортовая сеть машины; переднюю камеру устанавливают на держателе зеркала заднего вида; монтируют заднюю; для эстетического вида, соединительные провода подводятся к головному модулю под обшивкой салона; если штатная магнитола имеет два входа Video In — подключаем сигнальные провода к ним. Как правильно подсоединить автомагнитолу (китай)

Автомагнитола – как установить и подключить своими руками

Мультимедиа-система автомобиля (автомагнитола) – это универсальное радиоэлектронное цифровое устройство, предназначенное для прослушивания радиопередач, музыки, видеонаблюдения, навигации и коммуникации.

В современных автомобилях аудиоподготовка выполняется во время сборки – установлена антенна и динамики в дверях, проложена электропроводка и в бороде имеется отсек с разъемом для подключения магнитолы. Для установки магнитолы, если стандарты разъемов соответствуют, достаточно только состыковать их и вставить магнитолу в отсек.

Структурная и цветовая


схема подключения автомагнитолы в автомобиле

Перед первичной установкой или заменой морально устаревшей автомагнитолы своими руками нужно изучить принцип ее работы и схему подключения к электропроводке автомобиля.

Магнитолы любого производителя и типоразмера подключаются по одинаковой электрической схеме, только, случается, что присоединительный разъем в автомобиле по конструкции отличается от разъема на магнитоле.

Цветовая схема проводов на данной структурной схеме соответствует европейскому стандарту ISO. Обращаю внимание, что производители автомобилей, особенно азиатских стран, часто используют собственную цветовую маркировку проводов.

Как на автомагнитолу подается питающее напряжение

Для работы автомагнитолы на нее нужно подать питающее напряжение постоянного тока 12 В от аккумулятора. Обычно оно подается по трем проводам, на схеме это провода в изоляции черного (минус-масса), желтого и красного (+) цвета.

Провод желтого цвета является для магнитолы питающим и подключен непосредственно к выводу аккумулятора через предохранитель. Это необходимо чтобы, когда ключ из замка зажигания вынут в магнитоле сохранялись установленные настройки, включить автомагнитолу в таком случае невозможно. В дежурном режиме ток потребления магнитолы составляет всего несколько миллиампер, что сопоставимо с током саморазряда аккумулятора и практически не приводит к его разряду.

Напряжение включения магнитолы подается через замок зажигания по проводу красного цвета. Если ключ в замке зажигания повернут в положение АСС, даже когда двигатель не запущен, то автомагнитолу можно включить.

Красный провод можно соединить с желтым проводом, и тогда магнитола будет работать вне зависимости от замка зажигания. Но такое подключение снижает эксплуатационную безопасность и будет постоянно разряжаться аккумуляторная батарея, особенно если магнитолу забыть выключить. Поэтому подключать магнитолу таким способом не рекомендуется.

Цветовая схема подключения антенны

Автомобильная антенна представляет собой металлическую трубку или стержень заданной длины. Такая антенна подключается с помощью коаксиального кабеля с помощью разъема непосредственно к антенному гнезду магнитолы

На фотографии слева изображен разъем, идущий от антенны, а справа ответная часть гнездо, расположенное обычно на задней стенке автомагнитолы.

Для возможности приема радиопередач при большем удалении от источника радиосигнала иногда используют активные антенны, в которых в непосредственной близости от самой антенны дополнительно устанавливают высокочастотный усилитель. Для его работы требуется питающее напряжение 12 В, которое подается по синему проводу с белой полосой.

В некоторых моделях автомобилей антенна спрятана в шахте и выдвигается наружу с помощью электродвигателя и механического редуктора только тогда, когда магнитола включена. Двигатель работает при подаче питающего напряжения 12 В по проводу синего цвета.

Цветовая схема подключения и проверка автомобильных динамиков

Акустическая система автомобиля, как показано ниже на цветовой схеме подключения, обычно состоит из четырех широкополосных динамиков, установленных по одному в каждой из боковых дверей.

Динамики имеют полярность, и поэтому следует правильно их подключать. Динамик не аккумулятор, поэтому если попутать полярность подключения, то это не приведет к непоправимым последствиям. Будет только нарушена фазировка, в результате которой динамики будут работать в противофазе и звуковые волны, излучаемые одним динамиком, будут поглощаться противоположным. Громкость звука будет низкой, даже при большой подводимой мощности, не говоря уже о качестве.

Обычно рядом клеммами на динамике нанесено обозначение полярности. На громкоговорителе, изображенном на фотографии, кроме маркировки, в дополнение клеммы имеют разную ширину, положительный вывод шире.

Цветовая маркировка подключения проводов автомобильных динамиков по стандарту ISO
Место установкиЦвет провода плюсаЦвет провода минуса
Левый фронтальныйбелыйбелый с черной полосой
Правый фронтальныйсерыйсерый с черной полосой
Левый тыловойзеленыйзеленый с черной полосой
Правый тыловойфиолетовыйфиолетовый с черной полосой

Динамики по стандарту ISO подключаются к автомагнитоле с помощью двух одноцветных проводов. Провод, подключенный к плюсовой клемме, окрашен сплошным цветом, а на изоляции провода, идущего к минусовой клемме, вдоль всей длины нанесена черная полоса.

Проверка правильности фазировки автомобильных динамиков на слух

Проверка фазировки динамиков может понадобиться, если аудиоподготовка выполнялась самостоятельно, при замене разъема подключения магнитолы разъемом другого стандарта или после замены отказавшего динамика.

Если магнитола установлена в автомобиль и работает, то проверить правильность фазировки динамиков можно без приборов, на слух. В любой автомагнитоле есть функция настройки баланса – регулировки уровня громкости звучания правых и левых динамиков. Водитель автомобиля сидит слева, и находится ближе к левым динамикам. Для того чтобы звук с обеих сторон воспринимался ним с одинаковой громкостью можно с помощью балансировки увеличить громкость звучания правых динамиков.

Эта функция позволяет не только сбалансировать звук, но и проверить правильность фазировки динамиков. Если с помощью баланса увеличивать громкость звучания левых или правых динамиков, то общая громкость воспроизведения, особенно на низких частотах, должна уменьшается. Если не уменьшается, а увеличивается, то полярность подключения одного из динамиков не правильная.

В случае если полярность подключения одного из динамиков нарушена, то достаточно поменять местами провода в паре, идущие на него. Для определения неправильно подключенного динамика, придется последовательно менять местами провода в паре каждого из динамиков и проверять фазировку по выше описанной методике.

Устройство и проверка автомобильных динамиков омметром

Автомобильный громкоговоритель (динамик) – это закрепленный в корпусе (корзине) с помощью подвеса и центрирующей шайбы диффузор конической формы с катушкой из медного провода, размещенной в зазоре постоянного магнита.

На фотографии представлен классический низкочастотный электромагнитный громкоговоритель в разрезе. Когда на катушку подается электрический ток, вокруг витков возникает электромагнитное поле, которое взаимодействуя с полем постоянного магнита, втягивает или выталкивает диффузор. В результате возникает звуковая волна, которую мы и слышим в виде речи или музыкальных произведений.

На этой фотографии изображен средне высокочастотный громкоговоритель, состоящий из трех динамиков. Один из них, справа на фото, пьезоэлектрический излучатель, поэтому имеет высокое сопротивление и с помощью омметра его не прозвонить.

Средне и высокочастотные динамики часто подключают через фильтры, представляющие собой конденсатор. Поэтому проверять такой динамик нужно, подключая щупы омметра непосредственно к его выводам.

Активное сопротивление электродинамических динамиков лежит в пределах 1-16 Ом, поэтому проверить целостность катушки можно, прозвонив ее с помощью мультиметра, включенного в режим измерения сопротивления.

Мультиметр показал сопротивление 5,1 Ом, следовательно, катушка динамика исправна. Но случается, что витки проводов от подачи большой мощности слетает с катушки или, начинают цепляться за керн. Это легко проверить, равномерно и очень слабо надавливая пальцами на диффузор. Он должен легко и бесшумно утапливаться и возвращаться в исходное положение, не издавая посторонних звуков.

Если динамик прозванивается омметром и не издает шорохи при нажатии на диффузор, то он исправен.

Проверка и определение полярности динамика с помощью батарейки

Если в наличии нет мультиметра, то динамик можно проверить и заодно определить полярность его выводов (если отсутствует маркировка) с помощью любой батарейки или аккумулятора. Достаточно соединить выводы батарейки на секунду с выводами динамика.

При совпадении полярности подключения батарейки, когда «+» ее подключен к плюсовому выводу динамика, его диффузор подымится вверх, как показано на фотографии.

В противном случае диффузор втянется в корзину динамика. В момент подключения батарейки динамик издаст характерный шуршащий звук.

Для проверки подойдет любая, даже севшая батарейка или аккумулятор, напряжением не более 4,5 В. При большем напряжении и большой емкости батарейки можно сжечь катушку динамика. Батарейку типа «Крона», хотя напряжение на ее выводах составляет 9 В, можно использовать, так как она имеет малую емкость. Если под рукой нет батарейки, то подойдет любой сетевой источник постоянного тока, например, зарядка от мобильного телефона.

О выборе акустического кабеля для звуковых колонок

При самостоятельной аудиоподготовке при установке магнитолы или замене морально устаревшей на магнитолу с более мощным усилителем необходимо выбрать или проверить сечение проводов, идущих к динамикам. Методика выбора акустического кабеля отличается от правил выбора для электропроводки для электропроводки. Выбору акустического кабеля на сайте посвящена специальная статья.

Размеры магнитол – 1DIN и 2DIN

В бороде европейских и российских автомобилях имеется стандартное окно для установки магнитолы типоразмеров 1DIN или 2DIN. Обозначение соответствует международному стандарту ISO 7736 (Автомобильные головные устройства), разработанному в Германии в 1984 году. DIN (Deutsches Institut für Normung) переводится как Институт стандартизации Германии.

Как видно на чертеже, размеры 1DIN (180×50×160) и 2DIN (180×100×160) отличаются только высотой. У 2DIN она в два раза больше, чем у 1DIN. Следует отметить, что посадочная глубина 160 мм не зафиксирована в стандарте, но по факту во всех автомобилях соответствует этому размеру.

При выборе автомагнитолы для первичной установки или при замене морально устаревшей, необходимо убедиться, что размер намеченной для покупки магнитолы соответствует размеру окна в бороде. Если размер автомагнитолы меньше на несколько миллиметров, чем окно отсека, то такой вопрос решается легко. Пример установки магнитолы меньшего размера, чем окно шахты приведен в статье ниже.

Если размер магнитолы меньше на сантиметр и более, то понадобиться приобретать переходную рамку, а если больше и не помещается в отсек, то придется снимать бороду и расширять окно. Это трудоемкая работа и лучше сразу выбирать магнитолу, подходящую по размерам для установки в Ваш автомобиль.

Разъемы для подключения автомагнитолы


к бортовой сети автомобиля

Многие производители при аудиоподготовке автомобилей устанавливают разъем для подключения автомагнитолы внутреннего стандарта, так как международного нет. В Европе и России отдают предпочтение немецкому стандарту ISO 10487, который регламентирует конструкцию и геометрические размеры разъема, но не регламентирует цветовую маркировку проводов. Но многие производители придерживаются одинаковой цветовой маркировки, что практически стало стандартом.

На фотографии представлен разъем стандарта ISO 10487. Он состоит из двух отдельных колодок – «А» и «В», которые легко отличить по месту расположения фиксатора. В колодке «В» он расположен по центру, а в «А» – от центра смещен в сторону.

Стандарт ISO цоколевки колодок для подключения магнитолы
КолодкаНомер
контакта
НазначениеЦветовая маркировка
«А»
питание
1Изменение громкости на скоростиНе нормируется
2Выкл. звука при телефонном звонкеНе нормируется
3РезервНе нормируется
4+12 V постоянно (память)желтый
5+12 V внешних устройств (антенна)синий
6Подсветка магнитолыоранжевый
7+12 V АСС от зажиганиякрасный
8Минус (масса)черный
«В»
аудио
1Правый тыловой (+)фиолетовый
2Правый тыловой (-)фиолетовый с черной полосой
3Правый фронтальный (+)серый
4Правый фронтальный (-)серый с черной полосой
5Левый фронтальный (+)белый
6Левый фронтальный (-)белый с черной полосой
7Левый тыловой (+)зеленый
8Левый тыловой (-)зеленый с черной полосой

Если разъем в имеющейся магнитоле отличается от разъема, установленного в автомобиле, то можно приобрести переходник (адаптер) или, как я и сделал, отрезать провода от штатного разъема и припаять к новому.

Для примера на фотографии представлен адаптер для подключения автомагнитолы с разъемом ISO в автомобилях Hyundai и Kia некоторых годов выпуска. При выборе адаптера следует учесть, что колодка, которая вставляется в разъем автомобиля, всегда со штырями (типа папа на фото справа), а которая подключается к магнитоле – гнезда (тип мама, на фото слева).

Вид и цветовую маркировку штатного разъема можно узнать из электрической схемы автомобиля, а цветовая маркировка подключения магнитолы обычно присутствует на ее корпусе или имеется в документации.

Выбор автомагнитолы

Практически все современные автомагнитолы, вне зависимости от бренда, сделаны в Китае и по техническим характеристикам приблизительно одинаковые. Отличаются только размерами по высоте (50 или 100 мм), внешним видом, числом каналов и дополнительными коммутационными возможностями.

Поэтому при выборе автомагнитолы в первую очередь нужно узнать размер посадочного места для нее в автомобиле и определиться с перечнем необходимых Вам дополнительных коммуникационных возможностей.

Технические характеристики современных магнитол
НаименованиеФункцияПримечание
FM радио (87,5-108 МГц)Прием радиопередач в УКВ диапазонесовременный диапазон
AM радио (66-74 МГц)Прием радиопередач в УКВ диапазонесоветский диапазон
Воспроизведение с USBПрослушивание звуковых и просмотр видео роликов MKV, MP4, DIVX, Lossless Audio, JPEG, MP3 и WMA
Воспроизведение с SD флеш Прослушивание звуковых и просмотр видео роликовMKV, MP4, DIVX, Lossless Audio, JPEG, MP3 и WMA
Пульт дистанционного управленияУправление режимом работы магнитолы дистанционно
Сенсорный экранУправление магнитолой прикосновением к экрануНестабильная работа при отрицательных температурах
GPS навигацияОпределение места нахождения и возможность прокладки маршрута передвижения
Bluetooth громкая связьБеспроводное подключение к магнитоле внешних устройствВозможность общения по сотовой связи со свободными руками
3G интернетБеспроводное подключение магнитолы к системе ИнтернетВозможность работать в интернете
Wi-FiБеспроводное подключение внешних устройств к магнитоле через IP
Количество каналов для подключения громкоговорителей2, 4, 6Оптимально четыре
Выход на сабвуферВозможность подключения сабвуфераДля меломанов

После определения перечня желаемых технических характеристик можно приступать к выбору подходящей модели. Практически все современные магнитолы обеспечивают достаточную мощность звука и низкий уровень нелинейных искажений, обеспечивающие достаточно качественное звуковоспроизведение для прослушивания, и все рассуждения по данной теме беспочвенны.

Естественность звуковоспроизведения зависит не только от источника сигнала, параметров магнитолы или другого звуковоспроизводящего устройства и их акустических систем, но и от акустических характеристик помещения. Достигнуть естественного звучания в салоне автомобиля объемом в несколько кубометров, да еще на половину имеющем не поглощающее звуковые волны покрытие (стекла, пластик) в принципе невозможно.

Излученные динамиком звуковые волны многократно отражаются от стекол и пластиковых панелей, образуя затухающие стоячие волны в виде эха. Отраженные волны суммируется с вновь излученными динамиками, и искажают их. Насладиться естественным звучанием можно только в концертном зале.

Таким образом, главными критериями при выборе автомагнитолы являются: высота корпуса, наличие необходимых функций и внешний вид. Остальные технические характеристики современных магнитол, как правило, обеспечивают высокое качество звуковоспроизведения.

Поэтому при выборе для установки в свой автомобиль я приобрел на Алиэкспресс по скидке всего за 12$ автомагнитолу SJ-T10446-93 модели 2033, которая понравилась мне по цене, внешнему виду и техническими характеристиками, которые приведены ниже в таблице. Внешний вид ее вы видите на фотографии.

Основные характеристики магнитолы SJ-T10446-93 модели 2033
НаименованиеХарактеристикаПримечание
Типоразмер1DIN180 мм×50 мм×160 мм
Напряжение питания12 ВМинус на корпусе
FM канал87,5-108 МГцЧувствительность 22 db
ВоспроизведениеUSB, SD флеш, с Audio входаФормат MP3, MP4, WMA
Система звукаСтереоРазделение >25 db
Частотный диапазон20-20000 ГцНелинейные искажения <0. 1%
Сопротивление нагрузки4-8 ОмСопротивление динамиков
Выходная мощность4×50 ВтЧетыре канала
ДисплейСветодиодный ЖКФормат ID3
Регулятор громкостиКруглая ручкаЭлектронный
ЭквалайзерСтупенчатая регулировка кнопкойКлассика, джаз, СОЗ, рок
Температура эксплуатацииминус 20 — 60 С°
Тип колодки для подключенияЛюбойПланировалась перепайка

Перед поиском подходящей модели автомагнитолы я выписал все необходимые технические характеристики и требования, которые свел в таблицу и по ним уже осуществлял выбор. Остальные функции, такие как запоминание настроек, ПДУ и другие, как правило, присутствуют по умолчанию.

Пример установки автомагнитолы в автомобиль

Перед выбором автомагнитолы нужно измерять размеры отсека в бороде и узнать какой тип колодки установлен при аудио подготовке. Для этого нужно извлечь установленную автомагнитолу, а в случае установки впервые, вынуть декоративную заглушку.

Для извлечения штатной магнитолы из отсека необходимо воспользоваться специальным ключом, который обычно имеются в комплекте автомобиля. Стандарта не существует, и поэтому каждый производитель придумывает свой вид ключа. Для снятия магнитолы достаточно ключ вставить в прорези на ее панели.

Чтобы снять заглушку нужно отверткой с плоским лезвием поддеть ее по середине. Для исключения царапин на пластике бороды под отвертку нужно подложить мягкую прокладку, например, кусок кожи.

Заглушка в отсеке крепиться с помощью четырех защелок, по две на каждой из длинных сторон. На фотографии они выделены коричневым цветом.

Как и ожидалось, колодка разъема оказалась Hyundai ATOS, которая подходила к очень небольшому модельному ряду автомагнитол.

На этой фотографии показана колодка Hyundai ATOS со стороны контактных лепестков. Сразу стало очевидным, что подобрать недорогую магнитолу для установки с таким типом разъема будет практически невозможно.

Антенный штекер был стандартным, ответную часть для него имеют практически все автомагнитолы, включая брендовые.

По размерам с учетом салазок выбранная китайская автомагнитола SJ-T10446-93 модели 2033 соответствовала размерам отсека в бороде. Но для замены штатных салазок пришлось бы снимать бороду, что делать не хотелось. Размеры корпуса магнитолы были по высоте и ширине на три миллиметра меньше, что позволило ее установить в штатные салазки с использованием полосок из резины.

В комплекте магнитолы был разъем с проводами и таблица, с цветовым обозначением проводов. На проводе желтого цвета имелся предохранитель на 10 А, установленный в изолированном корпусе.

Для подключения можно было приобрести переходник, по цене половины стоимости магнитолы, но имея готовую колодку с проводами решил припаять ее непосредственно к проводам штатной. Лишние соединения в электропроводке отрицательно влияют на ее надежность, а правильное соединение проводов пайкой является самым надежным из существующих. В случае невозможности пайки можно обойтись простым скручиванием одноименных проводов.

Для исключения ошибки при соединении проводов была составлена цветовая таблица. Далее провода последовательно по одному были перерезаны кусачками у ввода в штатную колодку, скручивались с проводами новой и пропаивались припоем. Пока пайка не успевала остыть на место соединения натягивалась изолирующая полихлорвиниловая трубка, которая после остывания припоя сама плотно фиксировалась на проводах.

В конечном итоге все необходимые проводники были соединены, кроме двух, предназначенных для подачи питающего напряжения на подсветку. В данной модели приемника подсветка включалась при подаче на магнитолу напряжения по проводу ACC.

Далее штатная колодка была закреплена к жгуту проводов с помощью изоляционной ленты. Теперь осталось подключить магнитолу и проверить ее работу.

Корпус магнитолы был на три миллиметра меньше, чем размеры салазок. Поэтому на все четыре стороны ее корпуса были заблаговременно приклеены клеем «Момент» резиновые полоски толщиной один миллиметр. Это обеспечило простую ее установку в отсек и достаточно плотную посадку.

Проверка показала отсутствие ошибок при монтаже и после настройки магнитолы салон автомобиля заполнился звуком радиопередачи. Осталось только вставить ее в отсек и наслаждаться достигнутым результатом.

На установку автомагнитолы с учетом подготовки и пайки проводов ушло около часа. О естественности звучания говорить конечно не приходится, но для прослушивания новостей и музыкальных произведений на достаточном уровне качества недорого китайской магнитолы вполне достаточно.

Выбор оправдал ожидания, автомагнитола после установки своими руками безотказно работает при круглогодичной эксплуатации автомобиля уже несколько лет с достаточным высоким качеством звука.


Сергей 15.12.2020

Подскажите пожалуйста ответ на следующий вопрос:
Имеется автомагнитола X Digital CSD-320B, автомобиль 2103. Имеется штатное место под один динамик.
Можно-ли подключить только один динамик на один выход из имеющихся 4 и эксплуатировать указанный автомагнитолу? Не выйдет ли из строя ее усилитель?
Заранее благодарен за ответ.

Александр

Здравствуйте, Сергей!
Подключить только один динамик из четырех можно и на надежность работы автомагнитолы это не повлияет.
Но в этом случае пострадает качество звука. Дело в том, что стереозвук записывается с помощью двух микрофонов, установленных перед исполнителями на расстоянии от них и между собой. В результате музыкальные инструменты, которые находятся слева, в записи звучат громче в левом канале, а справа — в правом. Тоже самое происходит и при записи хора.
При установке одного динамика, если в приемнике нет возможности включить режим «моно» громкость инструментов при прослушивании записей не будет соответствовать истинной, поэтому советую, если есть возможность, все же установить еще один динамик.
Допустима даже установка второго громкоговорителя другой марки, в таком случае звук будет более естественным, чем при одном динамике.

**** КИТАЙСКАЯ инструкция! помощь с проводкой | Автомобильный аудио форум

Али2627
Младший член
