Сервис мануалы и схемы аудиотехники Pioneer для авто. Схема подключения магнитолы pioneer

Ездить на авто без магнитолы стало не современным и не комфортным для автолюбителей. В наши дни трудно встретить салон, не оснащенный акустикой. Но, далеко не все могут самостоятельно подключить магнитофон к системе автомобиля. А в сервис обращаться дороговато. Процедура эта не сложная, если человек уже имел дело с подобным подсоединением.

А что же делать новичкам? Посмотреть видео в интернете, фото инструкции профессионалы выкладывают очень понятные фото , спросить совета у знающих водителей. Если есть желание — проблема не проблема! В этой статье вы найдете подробную инструкцию и ответы на многие вопросы. Описанная схема подключения магнитолы Пионер здесь тоже есть.

Подготавливаясь к работе, следует учесть некоторые элементарные правила. И имелась бы возможность пользоваться ею даже если выключено зажигание. Современные магнитофоны Pioneer пришли к нам еще из прошлого века. Постоянно совершенствуясь, эта техника соответствует требованиям форматов наших дней. Умеет читать информацию с карт памяти, телефонов USB и т. Популярность устройства не теряется, а наоборот, набирает силу.

Так как качество отличное, и не сложная самостоятельная установка. Надежность, долговечность и прекрасный звуковой уровень продолжает радовать ценителей звука. Чтобы осуществить грамотное подсоединение проводов в магнитоле Пионер, сначала разберитесь в особенностях маркировки.

В комплект к технике входят разъемы для соединения, состоящие из двух контактов. В каждом по 8 проводков. При помощи одного разъема подсоединяется силовая цепь. Второй нужен на акустику. Подключается Pioneer двумя методами.

Нужно приобрести специальный соединительный переходник. Некоторые поступают так: от проводков отсоединяют разъемы и присоединяют их методом скручивания. Чтобы подключить автомагнитолу Pioneer используется стандартная схема.

Она подходит и для других моделей техники.

В конструкции есть разноцветные проводки. Подключение магнитолы Пионер по цветам очень важно. Так как они не просто окрашены, а каждый цвет что-то означает.

И, важно исключить любую ошибку в этом деле. Прежде чем приступить к работе, рекомендуется внимательно изучить фото схемы, где показана роль каждого проводка.

Существуют фото, где отдельно зафиксированы схемы по передней и задней колонкам. Для новичков это более понятные фото. Итак, если грамотно разобраться с разъемами и проводками, ошибку допустить будет сложно.

Но люди любят сложности и выбирают трудоемкую процедуру. Отсоединяют проводки от разъемных штекеров и присоединяют, руководствуясь функционалом проводков. Важно после соединения тщательно изолировать провода, чтобы не случилось поломок из-за замыкания. Для надежности соединения проводки скрепляют хомутом из пластмассы. Во всех салонах на консолях либо на панелях приборов существуют места для монтирования магнитолы.

В некоторых авто такие места спрятаны под панелью декоративной.

И, прежде чем приступить к установке автомагнитолы, панель следует снять, открутив ее отверткой. Получится отсек. Из него надо вытащить ответные проводки, которые необходимы, чтобы подсоединить к системе автомагнитолу Pioneer. После этого присоединяйте проводки либо разъемы, как показано на фото схемы. И только теперь Пионер следует устанавливать в лот, на его посадочное место. В основном подключение магнитофона Пионер ДЕН аналогично стандартному алгоритму.

MVHUB — устройство, приспособленное к любому автомобилю у которого имеется карман для посадки. В Pioneer ДЕН такие же настройки. Отличие здесь только во внешнем виде — в оттенке подсветки. Увидеть разницу можно на фото. Настройки сохраняются даже в случае отключения батареи. Имеется разъем для подключения обычного телефона или андроида. В комплектации любой автомагнитолы есть инструкция.

В ней найдете подробную информацию, фото и схему без ошибочного подключения звуковой системы. И при грамотном подходе подсоединение автомагнитолы без труда осуществляется самостоятельно. Также в комплекте присутствуют две стальные пластины с проушинами. Это специальные приспособления, дающие возможность изъятия магнитофона из кармана в случае необходимости.

Пластины монтируются к боковым сторонам магнитофона. Проушины загибаются отверткой, и панель закрывается. Ваш e-mail не будет опубликован. Кратко: 1 Описание автомагнитолы Pioneer 2 Маркировка проводов 3 Предназначение и соединение проводков 4 Непосредственное подключение 4. Как выбрать лучшие динамики 13 см на авто. Инструкция по подключению магнитолы Kenwood.

Добавить комментарий Отменить ответ Ваш e-mail не будет опубликован.

Руководство по подключению и настройке автомагнитолы Pioneer своими руками

При покупке автомагнитолы у многих пользователей возникают вопросы по поводу самостоятельной установки прибора и его правильной настройки. Справиться с такой задачей можно даже без знаний и опыта — достаточно детально изучить инструкцию и четко следовать схеме подключения магнитолы Пионер. Выбирая автомагнитолу Пионер, покупателю следует обратить внимание на модельный ряд и технические характеристики каждого устройства. В первую очередь предстоит выбрать стандарт.

Не рекомендуется подключать приспособление Скручивать провод для автомагнитолы 2 din.

Автомагнитола 2-DIN (DVD-ресивер) Pioneer AVH-160DVD — снята с производства

Наш автомобиль может поменять за свою жизнь не одну стерео систему, в следствии того, что она может морально устареть или у хозяина появятся более высокие требования к звуку в автомобиле. Возможно в Вашем автомобиле даже и нет магнитолы В общем, случаев и вариаций может быть великое множество! Первоначально наибольшее распространение получили автомагнитолы стандарта 1DIN одноблочные. Однако всем надо комфорта и большой экран. Многие европейские производители автомобилей до сих пор предлагают нишу именно размеров 1DIN. Это Renault, Citroen Сами взгляните, что вам кажется лучше?

Распиновка разъемов автомагнитол

Чаще всего улучшения начинаются с замены штатной дефолтной магнитолы, на более продвинутую модель. Установка 2 DIN магнитолы вместо штатной — очень востребованная услуга. Кто-то обращается в специализированные сервис-центры, кто-то пытается разобраться и установить обновленную акустическую систему своими руками. Вот для этой категории населения мы и попытаемся составить несколько рекомендаций. Штатная 2 din магнитола автомобиля 2 din магнитола в тюнингованной тойоте.

Большинство людей выбирает такой вариант автомагнитолы, чтобы установить ее в своем автомобиле. Автомагнитола pioneer с usb — это к тому же, простая установка.

Схема подключения автомагнитолы pioneer – в помощь автолюбителю

Вы решили подключить магнитолу самостоятельно, но увидев количество проводов, которые выходят из неё испугались что не справитесь? На самом деле ничего страшного здесь нет, и в данной статье мы разберемся, как подключить магнитолу в машине. Нельзя сказать, что для правильной установки магнитолы совсем не нужно обладать никакими умениями. Чтобы понять, все ли было сделано правильно, стоит проследить за работой магнитолы. Признаком допущения ошибки будет наличие следующих факторов:.

Инструкция по подключению китайской магнитолы

Страна-производитель: Вьетнам. Всё отлично работает, хотелось бы подключить ещё проводной пульт. В кЕтай мафоне сразу с рождения было куча глюков ,подсветка не работала как нужно ,меню выскакивало,радио вообще не ловило,часы сбивались а про качество звука я вообще молчу! Да ,в нём нет навигации ,видео не все форматы он жуёт в отличии от кЕтай мафона ,но зато у него отличный экран,подсветка которая не выжигает глаза ночью и очень чистый звук! Так же есть возможность установки камеры ,камера с пионером работает отлично! Ещё радует что флешка не торчит спереди как в большинстве магнитол а спрятана в бардачке за счёт юсб разьёма сзади магнитолы. К недостаткам могу отнести только то,что видео которые с лёгкостью глотал кЕтай майфон пионер воспроизвести не смог!

Принципиальная схема подключения. В частости, все универсальные магнитолы типоразмеров 1 DIN и 2 DIN подключаются к Разъем ISO Pioneer.

Распиновка штатных ISO-евроразъёмов магнитол, схемы распиновок

Подключение магнитолы пионер 2 дин

Трудно представить себе современный автомобиль, без такого его тюнинга как автомагнитола. Длительное простаивание в пробках, вынужденная остановка, ожидание заказа на транспортировку товара, и другие подобные случаи скрасит приятная музыка, прослушивание радио, просмотр видео-контекта. Осуществить подключение автомагнитолы пионер не сложно.

Установка и подключение автомагнитолы Pioneer своими руками

ВИДЕО ПО ТЕМЕ: Подключение магнитолы Пионер

Чтобы ознакомиться с инструкцией выберите файл в списке, который вы хотите скачать, нажмите на кнопку «Загрузить» и вы перейдете на страницу, где необходимо будет ввести код с картинки. При правильном ответе на месте картинки появится кнопка для получения файла. Если в поле с файлом есть кнопка «Просмотр», это значит, что можно просмотреть инструкцию онлайн, без необходимости скачивать ее на компьютер. В случае если материал по вашему не полный или нужна дополнительная информация по этому устройству, например драйвер, дополнительные файлы например, прошивка или микропрограмма, то вы можете задать вопрос модераторм и участникам нашего сообщества, которые постараются оперативно отреагировать на ваш вопрос. Также вы можете просмотривать инструкции на своем устройстве Android. Краткое описание Ваша коллекция музыки и видео в дороге вместе с Вами!

Распиновка магнитолы не путать с Раскодировкой — правильное соединение силовой и акустической проводки магнитолы с системой питания автомобиля и её акустической аппаратурой. Различные штатные магнитолы, особенно на старых автомобилях, имеют индивидуальные разъёмы подключения, распиновка которых происходит строго по определнной схеме, которая обычно располагается в верхней крышке магнитолы и позволяет разобраться, какого цвета провод за что отвечает.

На сегодняшний день вся аудио- и видеоэлектроника всеобще известных мировых брендов, предназначенная к установке в легковом и большегрузном автотранспорте, производится на вынесенных на территорию Китая производствах одноименных компаний.

Таким образом, говоря Пионер, Сони и тому подобные названия, мы автоматически подразумеваем продукцию, выпущенную в КНР. Следует отметить, что весь производственный цикл по сборке такого вида оборудования происходит в полном соответствии с требованиями компаний-правообладательниц брендов, что гарантирует высокое качество заявленной торговой маркой. Существует ряд автомагнитол, которые позиционируются как родные, китайские товары. Но при ближайшем рассмотрении, это зачастую оказываются все те же Кенвуды, Пролоджи и так далее, в слегка видоизмененной форме. Кстати, весьма хорошего качества.

Магнитолы Pioneer — одни из самых популярных в мире. Под этим брендом выпускаются как бюджетные, так и дорогие модели. Их подключение обычно не вызывает проблем, однако неопытный автолюбитель может допустить ошибку, которая приведёт к проблемам с эксплуатацией автомагнитолы.

настройка, распиновка разъема проводов по цветам, как выключить в машине, инструкция по эксплуатации на русском языке, чтобы играла хорошо, снять, магнито

Как отключить

Если в машине присутствует старое устройство, его нужно извлечь.

Сделать это можно по следующей схеме:

1. В первую очередь необходимо отключить аккумулятор. Делается это для обеспечения безопасности.
2. Декоративную накладку прибора снимают. Проще всего сделать это движением справа налево.
3. С помощью отвертки откручивают винты, на которых крепятся крышка воздуховода и магнитола. Крышку можно не снимать, однако ее отсутствие облегчит дальнейшие действия.
4. После извлечения прибора экран бортового компьютера отключают и снимают его с кронштейна. Сразу после этого можно переходить к установке новой магнитолы.

Популярные модели производителя

Выбирая автомагнитолу Пионер, покупателю следует обратить внимание на модельный ряд и технические характеристики каждого устройства. В первую очередь предстоит выбрать стандарт. От этого показателя зависит размер, набор функций и стоимость прибора. Существует 2 варианта:

• 1 din (одноблочные) — такие модели обладают меньшими габаритами и ограниченным набором функций, однако стоимость их ниже:
• 2 din (двухблочные) — узнать такие магнитофоны в машинах можно по широкому экрану и расширенным возможностям.

Второй вариант пользуется большим спросом, так как обеспечивает автолюбителю высокий уровень комфорта.

Кроме того, существуют штатные и нештатные магнитолы. Под штатным изделием следует понимать модель, предназначенную строго для той или иной марки автомобиля. В таких приборах имеется оригинальный корпус и штекер. Эта особенность не позволяет устанавливать штатные магнитолы в авто других марок.

Распиновка для различных марок авто и магнитол

Приступая к работе, ознакомьтесь с инструкцией к ресиверу, а также обратите внимание на маркировку и фишки самого изделия. На распиновку магнитол влияют штатные разъемы в разных автомобилях.

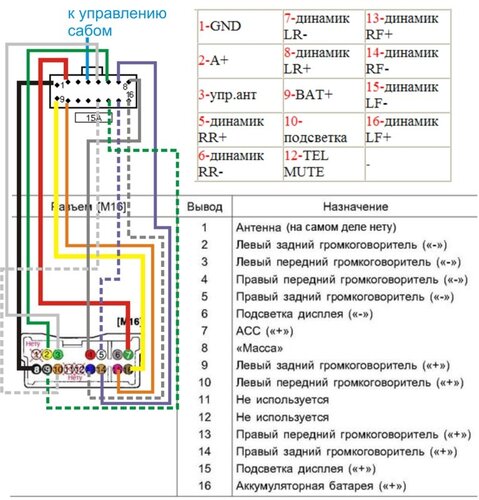

Схема распиновки iso разъемов к магнитолам pioneer

Подключение акустики этого хорошо известного, пользующегося популярностью у автомобилистов бренда, имеет некоторые особенности. Перед началом работы обязательно изучите руководство к установке. Монтаж прост, главное разобраться в назначении каждого цвета. Помимо инструкции в комплект входят две «фишки» с 4 парами контактов: для питания и акустики.

В распиновке штекера 10-20 выходов, функционал каждого разъема меняется зависимости от модели. Для серии KEH характерна следующая схема: № 1 — антенна, № 2 — зажигания, № 3-6 и 8-11 — усилители. Чтобы не запутаться внимательно изучите инструкцию.

Чтобы не сжечь акустику, перед подключением динамиков нужно подсоединить магнитолу, проверить, чтобы она светилась и переключалась.

toyota

Распиновку акустики этой марки осуществляют по стандартным схемам. Оптимально выбрать систему питания от АКБ, в этом случае нет риска его разрядки.

ISO разъем:

№ 1	А+
№ 2	GND
№ 3	BAT+
№ 4	Подсветка
№ 5	Антенна
№ 6	Динамики (RR+, RR-, RF+, RF-, LF+, LF-, LR+, LR-)

sony

При подключении магнитолы используются стандартные схемы.

№ 1	ANT
№ 3	LR. Линейный выход
№ 4	GND. Линейных выход
№ 5	RR. Линейный выход
№ 6	CD – LCH
№ 7	CD – GND
№ 8	CD – RCH
№ 9	CD – Reset
№ 10	CD – CD clock out
№ 11	CD – DSPL select
№ 12	CD – data out
№ 13	CD – clock in
№ 14	CD – data in
№ 16	A+
№ 17	GND
№ 18	ANT GND
№ 22-27	Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-)
№ 28	Mute
№ 29-30	Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-)
№ 31	ANT CONT
№ 32	CD ACC Постоянный
№ 33	AMP Постоянный
№ 34	B UP

nissan

Универсальный разъем:

№ 1-6	Динамики (LR+, RR+, LR-, RR-, LF+, RF+)
№ 7	А+
№ 8	Подсветка
№ 9	BAT+
№ 10	Динами LF-
№ 11	динамик RF-
№ 12	Антенна
№ 13	GND

honda

Все модели автомобильных магнитол оборудованы универсальным европейским штекером для подключения к гнезду.

№ 1	Динамик RR+
№ 2	Динамик LR+
№ 3	Подсветка
№ 4	BAT+
№ 5	A+
№ 6	Антенна
№ 7-10	Динамики LF+, RF+, RR-, LR-
№ 13	GND
№ 14-15	Динамики LF-, RF-

bmw

Стандартная европейская разводка выводов.

№ 1	А+
№ 2	BAT+
№ 3	GND
№ 4	—
№ 5-12	Динамики RR+, RR-, LF+, LF-, RF+, RF-, LR+, LR-

alpine

Alpine TDE-7823W: 1 – BAT+,

№ 2-5	Динамики LR-, LR+, RR-, RR+
№ 7	Усилитель
№ 8	Антенна
№ 9	GND
№ 10-13	Динамики LF-, LF+, RF-, RF+
№ 5-12	А+

mitsubishi

Во всех моделях используется стандартная европейская распиновка акустической системы.

№ 1-2	Динамики RR+, LR+
№ 3	Управление антенной
№ 4	Управление подсветкой
№ 5-8	Динамики LF+, RF+, RR-, LR-
№ 10	А+
№ 11	BAT+
№ 12	Управление подсветкой
№ 13-14	Динамики LF-, RF-
GND

Как установить

Установка магнитолы состоит из нескольких последовательных шагов:

1. Подключение проводов.
2. Помещение устройства в гнездо.
3. Настройка.

Каждый из этих пунктов следует проводить в точном соответствии с инструкцией магнитолы Pioneer. Неправильная установка или настройка могут стать причиной сбоев в работе прибора.

Как подключить

Для подключения автомагнитолы Пионер можно использовать 2 способа.

• Через штатный ISO-разъем.
• Без применения штатных разъемов.

Первый вариант с использованием ISO-разъемов предпочтителен, однако он может применяться не во всех случаях. Так в некоторых моделях авто подходящих разъемов для подключения попросту нет. Если выбран этот вариант, то сложностей возникнуть не должно. В этом случае, опираясь на схему соединения по цветам, нужно правильно подключить разъемы к ответным частям.

Если разъемов для подключения не предусмотрено, можно пойти другими путями. Для одноблочных и двухблочных устройств процесс подключения магнитолы Pioneer будет несколько различаться.

Подсоединение 1 din происходит в несколько шагов:

1. Декоративная панель снимается с посадочного места при помощи отвертки.
2. Штекеры снимаются с проводов, после чего провода нужно подсоединить с ответными (в этом поможет схема).
3. Для защиты от короткого замыкания каждое соединение необходимо тщательно изолировать.
4. Провода скрепляют хомутами, что повышает надежность общей конструкции.

Подключить магнитолу Пионер стандарта 2 din нужно несколько иначе:

1. При отсутствии проводки АКБ в авто стоит воспользоваться многожильным проводом. Провода, предусмотренные в комплекте, использовать не рекомендуется, так как их сечение недостаточно велико. При этом длина такого кабеля соединения должна быть не меньше расстояния от батареи до места подсоединения магнитолы.
2. Во время соединения скручивать провода между собой не следует, так как это может вызвать снижение мощности и возникновению помех.
3. Чтобы правильно подключить автомагнитолу Пионер, провода с аккумуляторов нужно соединять уже после завершения сборки устройства.

Схема

Перед подключением автомагнитолы Пионер с помощью ISO-разъемов следует изучить всю распайку на новом устройстве. Разъемы представляют собой группу контактов (в каждую включено по 8 проводов).

В ходе монтажа магнитолы соединение происходит следующим образом: каждый контакт с одной стороны подсоединяется к акустической системе, с другой стороны — с питанием. Такая система называется распиновкой разъемов автомагнитол.

Справиться с такой работой сможет даже непрофессионал, так как принцип соединения проводов магнитолы Пионер можно проследить на схеме. Для более легкой дифференциации все провода окрашены в разные цвета. Более подробно об этом следует прочесть в инструкции по эксплуатации на русском языке.

Широкий провод желтого цвета предназначен для подключения к АКБ.

При этом нужно помнить тот факт, что соединение возможно только через предохранитель. Это минимизирует риски возникновения неполадок.

Широкий провод красного цвета следует подсоединять через замок зажигания к АКБ. При таком подключении головное устройство акустической системы будет активироваться только при включенном зажигании. При длительных стоянках для функционирования устройства потребуется отсоединение корпусной клеммы от аккумулятора. В некоторых мануалах можно увидеть рекомендацию соединить желтый и красный провода. Делать этого не стоит, так как разрядка АКБ будет происходить быстрее.

Широкий провод с черной изоляцией. Он является минусовым и предназначен для крепления на корпусе машины или же «-» аккумулятора.

Провод белого цвета с синей полосой. При его использовании в акустическую систему подключают антенну, усилитель и сабвуфер.

Следующее действие — распиновка разъемов для колонок:

• Кабель с серой обмоткой необходимо закрепить с «+» клеммой, которую можно найти на правом переднем динамике.
• Серый кабель, отмеченный черной полосой. Вместе с предыдущим проводом крепится на динамике, но уже на отрицательную клемму.
• Кабель с белой изоляцией устанавливается на левый динамик на положительную клемму.
• Черно-белая изоляция свидетельствует о том, что кабель предназначен для клеммы «-» левого динамика.
• Зеленый провод в схеме подключения автомагнитолы Pioneer должен устанавливаться на левый задний динамик. Для него предназначена клемма «+».
• Черно-зеленый крепится вместе с зеленым, но на клемме «-«.
• Кабель с фиолетовой и черно-фиолетовой обмотками устанавливаются на правый задний звуковой элемент на «плюс» и «минус», соответственно.

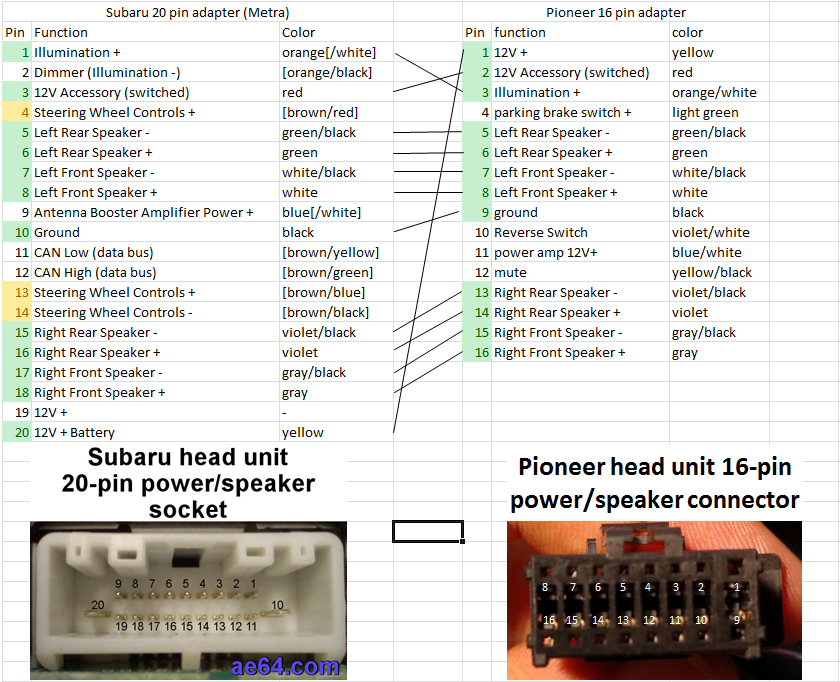

Маркировка проводов

Перед тем, как подключить магнитолу пионер, узнайте, какие функции выполняют каждый из проводков. В одном комплекте с устройством есть пара разъемов ISO для подсоединения, каждый из них состоит из 8 контактов. 1-й предназначен для блока питания, 2-й — системы воспроизведения звука. Бывает, что в машине нет нужного порта. В этом случае отключите ISO, после подсоедините за счет механической скрутки. Разноцветные электропровода легко идентифицировать. Каждый из них выполняет свои функции.

Предназначение и соединение проводков

• Желтый. Для АКБ, подводится через предохранитель.
• Красный. Подсоединяется к зажиганию. Красный и желтый нельзя подсоединять друг к другу, так как аккумуляторная батарея быстро разрядится.
• Черный. Минусовый, его фиксируют к корпусу авто.
• Бело-синие. Идут от антенны, сабвуфера и усилителя.
• Серые. Для правой колонки (клемма с плюсом). Серый проводок с полосой черного цвета подключают к тому же динамику (клемма с минусом).
• Белый. Подсоединяется к плюсовой клемме переднего левого динамика, а белый с черной полосой – к минусовой.
• Зеленый. Подводится к плюсовой клемме левого заднего динамика, зеленый с полоской черного цвета – к минусовой.
• Фиолетовый. Для задней правой колонки (плюс), с полоской – минус.

Подсоединив провода по инструкции, вы обеспечите правильную работу проигрывателя.

Какую акустику подобрать

Главным прибором автоакустики автомобиля является магнитола. Подбор остальных элементов следует выполнять на основе технических характеристик головного устройства.

Колонки — второй по значимости элемент системы. Они отвечают за воспроизведение звука и устанавливаются в передней и задней частях салона. При этом следует обратить внимание на то, что производители предлагают передние и задние колонки.

Усилитель — необязательный компонент, однако он желателен в том случае, если к качеству и мощности звука предъявляются повышенные требования.

Выбирать прибор можно из ассортимента в средней ценовой категории. Эти модели обладают хорошими показателями и при этом не требуют лишних трат.

Сабвуфер. Таким устройством следует дополнить автомобильную акустику для любителей басов. Делать бас более выразительным — это единственное умение саба, поэтому многие меломаны смогут обойтись без него.

Как настроить звук на магнитоле пионер

Цифровой ресивер Pioneer MVH-SBT — представитель новой линейки головных устройств, открывающих пользователю максимальное удобство в использовании смартфона в автомобиле. Благодаря приложению Pioneer Smart Sync управление становится более удобным и наглядным. Это бесплатное приложение, доступное для устройств на Android и iOS, позволяет значительно расширить возможности головных устройств: например, в приложении доступен полосный эквалайзер, временные задержки и многие другие настройки, в числе которых функция быстрой настройки системы по типу кузова Easy Sound Fit, а также широкий выбор звуковых эффектов и функция усиления баса Super Todoroki Sound. Также приложение дает возможность использовать самые необходимые функции смартфона при нажатии всего одной кнопки на ресивере — ответить на звонок, запустить навигацию, активировать голосового помощника и многое другое. Ресивер полностью совместим со Spotify.

Как включить и выключить

Чтобы включить устройство, следует удерживать кнопку Sourse или SCR до тех пор, пока не активируется дисплей.

Чтобы магнитолу Pioneer выключить, следует также некоторое время удерживать клавишу Sourse или SCR. Кроме того, на отключение может быть запрограммирована какая-либо другая кнопка, например, Func. Чтобы убедиться в правильности действий, следует посмотреть в инструкции, как выключается магнитола этой модели.

Как перезагрузить

Чтобы перезагрузить устройство, инструкция Pioneer рекомендует использовать кнопку Reset, которая находится на корпусе.

Как выключить подсветку

Если устройство не отключается самостоятельно после вынимания ключа зажигания, то нужно действовать согласно инструкции автомагнитолы:

1. В основном меню находят вкладку System.
2. В открывшемся списке находят надпись PW Save. Перейдя в нее, нужно выбрать Off.
3. После того как манипуляции выполнены, магнитолу отключают. При этом подсветка кнопок и часов присутствует.
4. Для отключения дисплея необходимо нажать кнопку Display.

Для настройки яркости подсветки можно использовать диммер.

АВТОЭЛЕКТРИК

Давайте рассмотрим, для чего они предназначены, и каким образом соединяются между собой. Например, увеличивается электропотребление при включенном зажигании, а для пассажира, если он хочет слушать музыку, ключ нужно оставлять в замке зажигания. Чтобы убедиться в правильности действий, следует посмотреть в инструкции, как выключается магнитола этой модели. Разъем Если в вашем автомобиле нет возможности использовать обычный вариант, придётся прибегнуть к более сложной процедуре соединения проводки.

Она, после этого, подзакрывается декоративной накладкой. Отличие здесь только во внешнем виде — в оттенке подсветки. Ту же клавишу нажимают еще раз для вызова стартового меню. Нужно дополнительно установить предохранительное устройство на 20 ампер приблизительно в 50 см от батареи.

Их популярность можно также легко объяснить, поскольку эти магнитолы легко можно установить самостоятельно, а также они отличаются высокой надежностью и хорошим уровнем звука. В ней найдете подробную информацию, фото и схему без ошибочного подключения звуковой системы.

Магнитола Пионер Популярность устройства не теряется, а наоборот, набирает силу.

Те, что идут в комплекте с магнитолой, не годятся — они являются проверочными и не имеют достаточного сечения. Если нет — то прокладывается новый кабель от аккумулятора или замка зажигания, в зависимости от необходимости. Подключение проводки магнитолы Pioneer MVH-08UB на приоре

Как правильно настроить

Согласно инструкции к автомагнитоле Pioneer, перед настройкой необходимо отключить демо-режим (он имеется в большинстве моделей устройств). Если это действие не будет выполнено, все настройки будут активны только до момента отключения прибора. При следующем включении настраивать придется с самого начала.

Отключение режима демо можно осуществить за несколько шагов:

1. Устройство надо отключить (зажимают кнопку SRC до отключения дисплея).
2. Ту же клавишу нажимают еще раз для вызова стартового меню.
3. Из меню выбирают вкладку “Система” (с помощью регулятора громкости). После этого переходят во вкладку Demo. Рядом с этой надписью будет указано положение On.
4. Положение нужно изменить на Off (при помощи стрелок по бокам ручки).
5. Чтобы изменения сохранились, нажимают Band. Сразу после этого можно перейти к управлению магнитолой и настройкам.

Язык

Чтобы перевести на русский язык управление прибором, следует обратиться к стартовому меню.

Для этого выполняют следующие действия:

1. Чтобы настроить магнитолу Pioneer, заходят в настройки системы (System). Сделать это можно длительным нажатием кнопки Sourse или SCR.
2. Находят в списке надпись Language.
3. Выбирают русский (или любой другой нужный язык).
4. Изменения на магнитоле сохраняют.

Часы

Для настройки в магнитоле часов следует повторить первый пункт из предыдущего описания.

После этого:

• вращением ручки выбирают вкладку настройки часов;
• переходят в настройки с помощью стрелки вправо;
• регулировка времени происходит при вращении “Громкости”;
• подтвердить настройки надо однократным нажатием;
• выйти из настроек можно посредством стрелки влево.

Звук

После полного подключения устройства можно перейти к настройке магнитолы и колонок. Для этого рекомендуется установить громкость на отметку не выше 30 единиц:

1. Переходят в основное меню настроек, находят вкладку “Аудио”.
2. При нажатии рукоятки происходит переход в новый список функций, где нужно отыскать вкладку Fader и выбрать ее.
3. В заводских настройках этот показатель равен 0, при настройке нужно указать 15 единиц.
4. Когда этот параметр настроен, возвращаются в меню “Аудио” (качание ручки влево).
5. Следующий шаг — настройка высоких частот HPF (High pass Filter).
6. Этот показатель в большинстве случаев также равен 0. Его нужно выставить на 50.
7. После настройки необходимо качнуть рукоятку влево и выйти из меню.

Следует обязательно проверить насколько хорошо играет акустика. Возможно потребуется дополнительная настройка.

Радио

Настроить магнитолу в машине на прием радиосигналов можно несколькими способами. Самый простой подходит для автоматического поиска.

При включенном приемнике переключиться на него можно при однократном нажатии Band:

1. В режиме приемника нажимают кнопку вправо. Ее надо удерживать около 1 секунды.
2. После этого устройство начнет автоматический поиск радиостанции.
3. Сразу после нахождения первой радиоволны начинает воспроизведение сигнала.
4. Если пользователя устраивает радиоволна, он может сохранить ее при нажатии кнопок, расположенных ниже дисплея.
5. Для поиска следующих станций необходимо повторить шаги с 1 по 4.

Как сбросить настройки

Чтобы сбросить параметры настроек, инструкция к автомагнитоле Pioneer рекомендует полностью отключить питание прибора.

Непосредственное подключение

В салоне каждого автомобиля есть отсек для установки. Иногда ниша скрыта под панелью. Перед тем, как установить, панель снимают, и на ее месте останется небольшой отсек. Из ниши извлекают ответные проводки. Затем проводки соединяют (см. фото). После этого устройство устанавливают в отсек. После подсоединения всех проводков понадобится их заизолировать, иначе возможны поломки и короткие замыкания. Надежно зафиксировать проводки можно пластмассовым хомутом.

Распиновка

Сегодня, как правило, устанавливаются идентичные разъемы ISO. Поэтому заменить ее не составит труда: достаточно лишь переставить штекер. Если штекер потеряется или сломается, запомните или промаркируйте каждый проводок, чтобы подключить устройство. Распиновка детально показана на схематических рисунках. Если будете следовать инструкции, вы легко сможете сделать все своими руками, а после — наслаждаться музыкой в дороге в любое время.

Размеры и разъемы

Это может быть одноблочное или двухблочное (1 и 2 din) устройство. Версия 2 din в два раза выше 1 din, поэтому стоит заранее рассчитать размеры ниши. Разъем, который есть в автомобиле, может отличаться от того, который установлен в магнитоле. Если он отсутствует, установите переходник. Этот способ подключения новой автомагнитолы Пионер очень прост. Мы предлагаем вам полный список рекомендаций, чтобы упростить задачу для вас.

Подсоединение 1 din

Чтобы проводить работу, вам понадобятся отвертка и пластиковые хомуты.

Если вы используете стандартную стандартную схему подключения автомагнитолы пионер с соответствующими разъемами ISO, то сложностей не будет.

Если в салоне вашей машины их нет, то подсоедините провода таким образом:

• демонтируйте панель;
• снимите штекеры с проводков, соедините провода, как показано на картинке;
• заизолируйте все места соединения проводков;
• зафиксируйте хомуты.

Подсоединение 2 din

Подключение автомагнитолы марки пионер лучше выполнять так, чтобы питание шло от аккумуляторных батарей.

Так устройство можно включать на всю мощность. При этом помехи заметно снизятся. Обратите внимание:

1. Если в вашей машине нет проводки от аккумулятора, воспользуйтесь многожильным медным проводом. Те, которые продаются вместе с автомагнитолой марки Pioneer, не подходят. Важно, чтобы провод был достаточно длинным, чтобы его хватило от ниши до аккумулятора. На расстоянии полуметра от аккумулятора установите предохранитель (20 А).
2. Не стоит перекручивать проводок от устройства 2 din из-за возможных помех и низкой мощности.
3. Заизолируйте каждый проводок.

Подсоединение к мультирулю

Чтобы правильно установить проигрыватель в салон с мультирулем, воспользуйтесь адаптером. Он может быть универсальным или специализированным. На видео хорошо показаны все этапы, поэтому вам не составит труда проделать эту работу в своей машине. За счет адаптера вы без труда подсоедините устройство.

Подключение адаптера:

• отключите аккумулятор от сети автомобиля;
• извлеките магнитолу;
• подсоедините кабель адаптера к автомагнитоле, а адаптер — к ISO-разъему;
• настройте на мультируле кнопки;
• подключите АКБ.

Как снять магнитолу

Снимать прибор рекомендуется с применением набора ключей.

После удаления рамки и передней панели штатные ключи вставляют в отверстия по бокам до щелчка. После этого нужно потянуть на себя, и прибор будет легко извлечен.

Как снять панель

У магнитолы снимается панель при выполнении следующих действий.

Сначала нужно удерживать клавишу Open. После этого панель сдвигается и движением по направлению к себе снимается.

Монтаж магнитолы 1 din своими руками

Необходимые инструменты — отвёртка и набор пластмассовых хомутов.

Если вы работаете по стандартной схеме с ISO-разъёмами, то никаких проблем не возникнет — нужно лишь следовать вышеописанным правилам и подключать разъёмы к ответным частям.

Разъем 10487

Если в вашем автомобиле нет возможности использовать обычный вариант, придётся прибегнуть к более сложной процедуре соединения проводки. Она выполняется следующим образом.

1. Отвёрткой снимаем декоративную панель с посадочного места для монтажа.
2. Снимаем штекеры с проводов и соединяем провода с ответными в нужных местах, согласно цветовой схеме.
3. Как можно более тщательно изолируем каждое место соединения, чтобы предотвратить поломку от замыкания.
4. Для повышения надёжности рекомендуется соединить провода хомутами.
5. Если в комплекте с магнитолой поставляются стальные пластины с проушинами, разместите их по бокам головного устройства. Это даст возможность легко изъять технику из посадочного места.

Неисправности и их устранение

В списке наиболее частых неполадок можно назвать следующие.

Не включается автомагнитола Pioneer. Если не работает головное устройство, причин может быть несколько (сгорел предохранитель, вышла из строя проводка, произошла поломка акустического оборудования). В любом из этих вариантов лучше обратиться в специализированный центр. Там проведут диагностику и установят точную причину, почему гаснет кнопка питания на автомагнитоле.

Магнитола не до конца выключается. Причиной этому может стать плохое заземление. Сложности с отключением также бывают при неплотном прилегании устройства к гнезду. В этом случае достаточно надежно закрепить прибор, как проблема устранится.

• Обозначение проводов магнитолы
• Автомобильная колонка
• Как ввести код магнитолы Рено Дастер
• Изготовление Стелс корпуса для сабвуфера

Характерные неисправности

Ошибка автомагнитолы Пионер

Прежде чем мы расскажем о схеме подключения автомагнитолы, давайте разберемся с основными неисправностями, которые могут произойти в ее работе:

1. Система не включается. Если такая проблема произошла после установки, то в первую очередь проверяется схема автомагнитолы Pioneer — возможно, при подключении были допущены ошибки. Также причина может быть связана с отсутствием питания — нужно проверить качество подключения устройства к бортовой сети автомобиля. Если вы используете пульт для магнитолы Pioneer, то может быть, в нем используются севшие батарейки или же ПДУ просто вышел из строя. Если активация питания происходит от нажатия на кнопку, то есть вероятность, что неработоспособна именно кнопка.
2. Время от времени в динамиках то пропадает, то опять появляется звук, в таких случаях причина может заключаться в появлении ошибки усилителя. При этом на дисплее устройства может появиться характерное сообщение об ошибке. Как правило, причина заключается в коротком замыкании или регулярной эксплуатации системы на максимальной громкости. Замыкание может произойти не только в проводах схемы подключения магнитолы, но и на контактах, идущих к динамикам или на самих колонках. Вполне возможно, что замыкание обусловлено повреждением проводки. В данном случае необходимо произвести замер напряжения на выходе усилка, попробовать подсоединить динамики в обход усилителя, произвести диагностику разъемов, а также предохранительных элементов.
3. Перестал работать один или несколько динамиков. В этом случае также проверяется схема автомагнитолы Pioneer, есть вероятность, что при подключении разъема магнитолы были допущены ошибки. Но вероятнее всего, причину следует искать на самих динамиках — либо колонки вышли из строя, либо на них плохой контакт.
4. Система не реагирует на пульт. Скорей всего, причина кроется в неработоспособном ПДУ, это часто встречаемая проблема для многих аудиосистем.
5. Неправильная настройка магнитолы Pioneer может привести к некорректной работе аудиосистемы в целом, поэтому перед эксплуатацией устройство нужно правильно настроить (автор видео — канал Radioblogful. Видеоблог паяльщика).

Рекомендуем: Как проверить моторчик дворников

‎Pioneer Smart Sync в App Store

Скриншоты iPhone

Описание

Pioneer Smart Sync сделает управление автомобилем более разумным!

Pioneer Smart Sync поможет вам использовать функции вашего смартфона.
Он соединяет ваш смартфон и совместимую автомобильную стереосистему Pioneer.

■Поддержка безопасного использования приложений для смартфонов в автомобиле.
— Вы можете вызывать приложения одним нажатием кнопки на подключенном аппаратном устройстве.
— Приложение помогает вам читать ваши сообщения.
и т.д.

■Вы можете пользоваться новейшими уникальными функциями.
— Различные инструменты настройки звука смартфона.
　 ex) 31-полосный эквалайзер (настройка Pro), выравнивание времени, звуковые эффекты и т. д.
— функции поддержки безопасности
ex) помощник при парковке (совместим только с SPH-C10BT/SPH-C19BT/SPH-10BT/SPH-20DAB и ND- PS1), распознавание голоса и многое другое!

■Совместимые продукты Pioneer:
[Северная Америка]
SPH-10BT
FH-S722BS/FH-S720BS/FH-S52BT/FH-S520BT
DEH-S7200BHS/DEH-S6220BS/DEH-S62002BS DEH-S4220BT/DEH-S4200BT/DEH-S6100BS/DEH-S6120BS/DEH-S5100BT/DEH-S5120BT/DEH-S4100BT/DEH-S4120BT
MVH-S720BHS/MVH-S622BS/MVH-S620BS/MVH-S522BS/MVH-S420BT/MVH-S322BT/MVH-S512BS/MVH-S312BT

[Европа]
SPH-10BT
SPH-20DAB/SPH-S312BT
0 FDAB 908090 FH-S720BT
DEH-S720DAB/DEH-S520BT/DEH-S42BT/DEH-S420BT/DEH-S410BT/DEH-S41BT
MVH-S620BT/MVH-S520DAB/MVH-S520BT/MVH-S42BT/MVH-S420DAB/MVH- S420BT/MVH-S510BT/MVH-S410BT/MVH-S41BT/MVH-S31BT

[Другие страны]
SPH-C10BT/SPH-C19BT/SXT-C10PS
FH-S820DAB/FH-S725BT
DEH-X5000BT/DEH-X5000BT/DEH-X5000BT/DEH-X5000BT X5000BR/DEH-S720DAB/DEH-S5250BT/DEH-S4250BT/DEH-X500BT/DEH-X500BR/DEH-S5150BT/DEH-S4150BT
MXT-X3162BT/MXT-S3262BT
MVH-X7000BR/MVH-X3000BT/MVH-X3000BR/MVH-S628BT/MVH-S425BT/MVH-S325BT/MVH-X700BT/MVH-X700BR/MVH-X300BT/MVH-X300BR/MVH -S315BT

000Z» aria-label=»November 7, 2022″> 7 ноября 2022 г.

Версия 4.2.2

— Регистрация учетной записи теперь доступна прямо из приложения.
— Исправлена ​​ошибка на iOS 16.
— Исправлена ​​ошибка пользовательского эквалайзера.

Благодарим вас за использование Pioneer Smart Sync.
Мы планируем продолжать предоставлять вам новые и улучшенные функции с будущими обновлениями.

*Обновление версии прошивки встроенного в приборную панель приемника может значительно улучшить подключение Bluetooth. Для получения информации о последней версии прошивки встроенного в приборную панель приемника посетите нас по телефону
https://pioneerelectronics.com/firmware

.

Рейтинги и обзоры

563 Оценки

Много проблем

Импорт списка контактов не выполняется в алфавитном порядке и не поддается сортировке. Кроме того, голосовой поиск не может найти кого-либо в моем списке контактов, который Siri без проблем находит. Кроме того, при использовании навигации (я использую Waze) обновления аудио маршрута не воспроизводятся, когда я слушаю другой вход. Другие головные устройства обычно переключают входы для воспроизведения звука, а затем возвращаются к предыдущему входу, в идеале просто ослабляя текущий вход и позволяя звуку из Waze воспроизводиться поверх него.

Изменить: найдено управление звуком для навигации. Это в настройках-навигация-управление громкостью. Мне пришлось добавить +4, чтобы услышать это. Проблема в том, что вы, по крайней мере, слушаете радио, громкость радио не уменьшается, так что вы действительно получаете просто беспорядочный звук. С контакт-листом пока ничего, наверное, буду обращаться в службу поддержки.

Еще одно обновление 12 октября 2019 г.: после обновления iOS 13, после отключения приложения от стереосистемы (при выключенной машине) медиаплеер на iPhone остается активным, показывая на главном экране/экране блокировки, пока смарт приложение синхронизации закрывается вручную. Это раздражает, поскольку Apple Watch продолжают показывать, что медиаплеер активен, а также отображают значок на часах.

Проблемы с приложением

Приложение

позволяет вам сохранять настройки звука, и предполагается, что они останутся такими, они вернутся к плоским настройкам, и я ничего не сделаю, мне нужно вернуться и снова загрузить настройки. Хотелось бы знать, возможно ли, чтобы на дисплее устройства у меня был час по умолчанию. Также я не могу завершить вызов с головного устройства, вы должны добавить функцию на любую клавишу, чтобы завершить вызов. с помощью sph-c10bt

Еще одна вещь, которая происходит, это то, что если вы слушаете радио и если вы получаете звуковое сообщение в WhatsApp, радио используется для переключения на BT и прослушивания звука, теперь вы находитесь на части радио, и если вы воспроизводите звуковое сообщение, оно микшируется со звуком радио

Много проблем, нет возможности повесить/завершить звонок с головного устройства, нет возможности постоянно отображать час, только при выключенном

Хороший звук, плохое приложение: DEH-S31BT

Радио обеспечивает отличный звук, но я вообще не могу использовать приложение, потому что оно не подключается к моему радио. Я пробовал как USB, так и методы настройки Bluetooth, но ни один из них не работает. Я даже пытался установить новую копию прошивки с веб-сайта, но не смог найти прошивку для моей конкретной модели стереосистемы (DEH-S31BT). В общем, я очень жалею, что заплатил 9 долларов.0+ за новое радио, которое не работает должным образом. Если вы сможете исправить проблемы с подключением к приложениям, которые возникают у всех нас, новых владельцев устройств, возможно, я пересмотрю оценку, которую я дал, исходя из производительности и функциональности устройства и служб. До тех пор я по-прежнему разочарован, особенно тем, что такого рода проблемы исходят от компании, которая так широко известна и заслуживает похвалы за свою продукцию.

Разработчик, Pioneer Corporation, указал, что политика конфиденциальности приложения может включать обработку данных, как описано ниже. Для получения дополнительной информации см. политику конфиденциальности разработчика.

Данные, связанные с вами

Следующие данные могут быть собраны и связаны с вашей личностью:

• Расположение
• Пользовательский контент
• История поиска

Данные, не связанные с вами

Могут быть собраны следующие данные, но они не связаны с вашей личностью:

• Идентификаторы
• Данные об использовании
• Диагностика

Методы обеспечения конфиденциальности могут различаться, например, в зависимости от используемых вами функций или вашего возраста. Узнать больше

Информация

Продавец

Корпорация Пионер

Размер

263,5 МБ

Категория

Утилиты

Возрастной рейтинг

4+

Авторское право

© Корпорация Пионер, 2022. Все права защищены.

Цена

Бесплатно

• Тех. поддержка
• Политика конфиденциальности

Еще от этого разработчика

Вам также может понравиться

Pioneer MXT-X366BT Устранение неполадок — iFixit

Радио не включается.

Вставив ключ в зажигание, к нему на «ACC». Поворот ключа в положение «ACC» подаст питание на радио и включит его. Кроме того, запуск двигателя автомобиля позволит включить радиостанцию.

Удерживайте кнопку питания на радио в течение нескольких секунд. После этого экран включится и вернется в нормальное состояние.

Найдя предохранитель на задней панели головного устройства, вытащите предохранитель и проверьте, подключена ли дуга в цветном пластике. В противном случае предохранитель «перегорел» и его необходимо заменить. Замените предохранитель на тот же номинал, и радио включится.

Если автомобильный аккумулятор разрядился во время работы с радио, это могло перевести радио в режим защиты от кражи. Чтобы сбросить радио, вам необходимо обратиться к руководству. В инструкции есть код для отключения режима защиты от кражи.

https://www.pioneer-mea.com/operation-ma…

Звук отключается, когда автомобиль проезжает неровности.

Основной кабель питания ослаблен

Проверьте основной кабель питания к аккумулятору. Покачивайте кабель питания, подключенный к аккумулятору, касаясь пластикового кожуха вокруг провода, чтобы убедиться, что он ослаблен. Плохо закрепленный кабель аккумулятора может привести к периодическому отключению питания радиостанции. Затяните хомут, соединяющий кабель с аккумулятором.

Найдите белый жгут проводов на задней части головного устройства. Пошевелите ремни, чтобы проверить, не ослаблены ли они. Если он ослаблен, плотно вставьте жгут обратно в головное устройство. Если он не подключается, вам необходимо заменить жгут проводов.

Найдите провод заземления, выходящий из радио. Заземляющий провод будет подключен к оголенному металлу на транспортном средстве. Подтяните заземляющий провод к автомобилю, чтобы обеспечить контакт.

Найдите провода, ведущие к каждому динамику, который выходит из жгута проводов. Проверьте, плотно ли подключены соединения между жгутом проводов и проводами динамика автомобиля. Если соединение неплотное, замените разъемы проводов, чтобы обеспечить надежное соединение.

Питание есть, но звук не воспроизводится.

Поверните ручку регулировки громкости, расположенную слева на лицевой панели, вправо, чтобы увеличить громкость.

Убедитесь, что Bluetooth правильно сопряжен с головным устройством, если вы используете соединение Bluetooth. Прокрутите настройки подключения и найдите «Подключить Bluetooth» и следуйте инструкциям, данным радио.

Звук и экран периодически отключаются.

Старая или неисправная батарея может привести к недостаточной мощности радиостанции. Аккумулятор в вашем автомобиле может нуждаться в замене.

Лицевая панель головного устройства может быть ослаблена или не закреплена до конца. Плотно задвиньте лицевую панель на место, чтобы убедиться, что она надежно закреплена.

Найдите белый жгут проводов на задней части головного устройства. Пошевелите ремни, чтобы проверить, не ослаблены ли они. Если он ослаблен, плотно вставьте жгут обратно в головное устройство. Если он не подключается, вам необходимо заменить жгут проводов.
