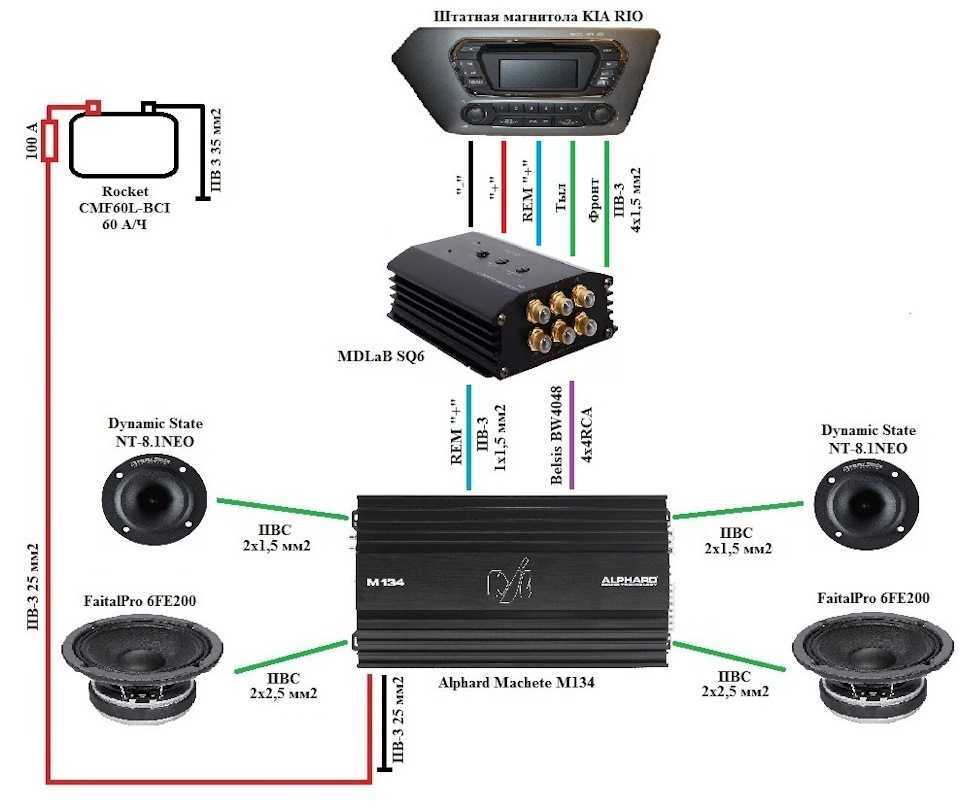

Установка автозвука ✪ схема подключения магнитолы в авто своими руками

Особенности китайских автомагнитол

Магнитолы формата 2 din существенно отличаются от устройств меньшего размера. Эти многофункциональные модули с жидкокристаллическим экраном диагональю 7 дюймов позволяют не только прослушивать музыку, но и смотреть видео. Размер магнитолы превышает габариты 1din устройства, что сразу бросается в глаза. Пользователи отмечают их стабильную работу и качественный звук.

Чаще всего китайские магнитолы 2 дин формата оборудованы GPS-модулем. При наличии такого автомобильного проигрывателя отпадает необходимость в покупке навигатора. К китайскому головному устройству (ГУ) такого формата можно подсоединить дополнительные гаджеты: мультируль, камеру заднего вида, антенну GPS. Это несколько видоизменяет схему подключения автомагнитолы, т.к. появляются новые провода, которых не было на штатной фишке.

В большинстве случаев в комплекте аудиоустройства имеются коннекторы ISO с проводами. В противном случае придется покупать переходник для подключения приобретенного автомобильного проигрывателя. Коммутация устройства с источником электроэнергии труда не составит, т. к. распиновка магнитол обоих форматов идентична.

Провод постоянного напряжения +12В желтого цвета подсоединяется непосредственно к АКБ через предохранительное устройство.

Красный провод управления подсоединяется к замку зажигания. Желательно, чтобы при повороте ключа в положение АСС, кроме ГУ, других потребителей не было. Это уменьшит нагрузку на аккумулятор. Черный провод («масса») лучше соединить с отрицательной клеммой АКБ, а не с кузовом автомобиля, т. к. 2 din магнитола — энергоемкое устройство.

В ГУ реализована возможность уменьшать яркость подсветки кнопок и экрана при включении габаритных огней. Это дает возможность не слепить водителя в темное время суток. Питание обеспечивает провод с маркировкой ILL. Выводы KAY1 и KAY2 отвечают за подключение пульта дистанционного управления автомагнитолой (мультируль).

Переходник для магнитолы

Самый простой, безопасный и аккуратный способ подключить магнитолу – использовать переходник.

ISO разъем — это международный стандарт современных авторесиверов.

Разъем Intro ISO-001 («папа»)

Разъем Intro ISO-002 («мама»)

Скорее всего из недр панели вашего авто будет торчать разъем Intro ISO-001 («папа»), его ответный разъем это Intro ISO-002 («мама»), который будет с одного конца переходника, на другом его конце должен быть разъем, подходящий для вашей магнитолы.

В случае если штекера ISO-001 у вас нет, а в распоряжении только куча проводов, рекомендуем разобраться и установить его, что в будущем значительно облегчит вам труд при возможной замене или демонтаже ресивера.

Распиновка адаптера ISO

Схемы автомагнитол — Меандр — занимательная электроника

Вернуться к Автоэлектроника

AIWA ADC-M60, ADC-EX66, ADC-EX106

AIWA ADC-V107

AIWA CDC-R136

AIWA CDC-X175

AIWA CDC-X176M, CDC-X1765M

AIWA CDC-X207

AIWA CT-R408, CT-R418

AIWA CT-X208, CT-X218, CT-X408, CT-X418

AIWA CT-Z109, Z-159

BLAUPUNKT CC-22

BLAUPUNKT CR-41

BLAUPUNKT CR-43

BLAUPUNKT RCM-82

BLAUPUNKT SM-21

BLAUPUNKT SQR-49

LG 570/670

LG TCC2010

LG TCC2510, TCC2515

LG (GOLDSTAR) TCC572, TCC670, TCC672

LG TCH70

MUSTANG 280

PANASONIC CQ-J03LEEP

PANASONIC CQ-RD40LEN, CQ-RD45LEN

PIONEER CD-P33

PIONEER KEH-1100, KEH-1150, KEH-1300, KEH-1300SDK, KEH-1311, KEH-1400, KEH-1450

PIONEER KEH-2100, KEH-2300, KEH-2400

PIONEER KEH-P3300, KEH-P3400, KEH-P4300, KEH-P4400

PIONEER KEH-P5400R

SONY CDX-1150

SONY XR-1800/1803/1804

SONY XR-3750

TRS

Постоянная ссылка на это сообщение: http://meandr. org/%d0%b0%d0%b2%d1%82%d0%be%d1%8d%d0%bb%d0%b5%d0%ba%d1%82%d1%80%d0%be%d0%bd%d0%b8%d0%ba%d0%b0/%d1%81%d1%85%d0%b5%d0%bc%d1%8b-%d0%b0%d0%b2%d1%82%d0%be%d0%bc%d0%b0%d0%b3%d0%bd%d0%b8%d1%82%d0%be%d0%bb

Особенности установки автомагнитол

По способу установки современные автомагнитолы бывают двух видов: встраиваемые и стационарные.

1. Встраиваемые автомагнитолы обычно комплектуются съемной лицевой панелью или специальной шторкой – устройства простые, но эффективно защищающие магнитолу от кражи.

1. Стационарные автомагнитолы, как правило, устанавливаются производителями автомобилей еще на сборочном конвейере. От кражи их спасают оригинальная форма и нестандартные размеры.

При установке автомагнитолы своими руками нужно учитывать следующие особенности.

Во-первых, подключать магнитолу необходимо только в соответствие с инструкцией. Несоблюдение этого правила может привести к выходу её из строя или даже пожару. При этом не следует пользоваться инструкциями по установке к другим автомагнитолам, так как даже у одного производителя могут отличаться штекеры и маркировка проводов в зависимости от модели.

У большинства магнитол схема подключения имеется на верхней крышке, а типовую схему подключения автомагнитолы мы приведем ниже.

Во-вторых, нужно помнить, что проводка большинства отечественных автомобилей еще с советских времен рассчитана на установку магнитол и радиоприемников с механической настройкой, что может создать дополнительные неудобства.

Например, в «Жигулях» или «Самарах», независимо от положения ключа в замке зажигания, напряжение на провод питания автомагнитолы подается постоянно. Но при повороте ключа в замке, электрическая цепь на доли секунды размыкается, чего бывает достаточно, чтобы стереть все настройки из памяти магнитолы (если она не энергонезависимая).

Как подключить?

Для работы вам скорей всего понадобятся пассатижи, отвертка, «изолента», мультиметр (не обязательно), а также аккуратность при демонтаже декоративных панелей салона. При обычной замене старой магнитолы на новую систему, проблем не должно возникнуть, ведь колонки установлены, остается просто заменить само устройство. Вам остается проверить только целостность проводки, а также правильность подключения колонок.

Единственно, проблемы могут возникнуть, если в новой аудио системе окажутся иные разъемы для подключения. Но, как правило, существует единый мировой стандарт, а именно разъем ISO. Но, в случае чего всегда можно купить требующийся переходник, в магазинах и на рынках такого «добра» хватает. Возможно, в комплекте с новой магнитолой уже идет несколько переходников, внимательно осмотрите содержимое коробки.

Когда вы впервые подключаете магнитолу, обратите внимание на то какие провода подходят, они обязательно должны быть из бескислородной меди, с соответствующим сечением равным 2 -4 мм

Подаем плюс на магнитолу

Многие люди допускают ошибки при подключении подобных приборов. Они идут по наиболее простому пути, и включают магнитолу через прикуриватель. Это не позволяет использовать все технические особенности устройства. При большой громкости начинает мигать экран, снижается качество звука. В общем, исчезают все преимущества качественной магнитолы.

В связи с этим, обычно рекомендуется подключать плюс к магнитоле непосредственно от аккумулятора. Это позволит добиться ее оптимального питания. Не стоит забывать о безопасности. Обязательно производите подключение через предохранитель, это поможет избежать короткого замыкания. При этом следите, чтобы провода не различались по диаметру. У современных магнитол имеется 2 плюсовых вывода.

Желтый называют силовым, он отвечает за память аппаратуры. Красный провод является управляющим. Оба этих вывода следует подключить к батарее. Для большего удобства имеет смысл сразу после выхода из разъема объединить их. Это облегчит подключение в цепь предохранителя. При подобном простом подключении учитывайте потребление магнитолой тока в режиме «сна». При больших показателях ваш аккумулятор будет разряжен в первую же ночь.

Подключение автомагнитолы типа ISO

Когда все необходимые инструменты готовы к работе, можно приступать к подключению. Далее мы рассмотрим, как правильно подключить автомагнитолу с разъемом ISO. В этом нам поможет специальная схема, на которой можно увидеть какие провода за что отвечают и куда идут. Так, например, на левой части схемы изображено подключение питания автомагнитолы, а справа вывод на динамики.

Начнем с подключения питания, так как именно на этом этапе допускается большинство ошибок. За питание автомагнитолы отвечают три провода, каждый из которых выполняет конкретную функцию.

Желтый провод на 12В

Именно этот провод является основным, так как он отвечает не только за питание встроенного усилителя, но и за сохранение настроек автомагнитолы. При его подключении необходимо использовать предохранитель на 10 ампер, а примерная длина провода должна составлять 30 см. Помимо этого, очень часто встречаются желтые провода с маркировкой B+, BU или BATT. Их также можно использовать.

Красный провод ACC

Данный провод отвечает за управление питанием автомагнитолы. Проще говоря, питание будет подано на магнитолу только в том случае, когда ключ в замке зажигания занял нужное положение. Наверняка вы не раз замечали, что при повороте ключа в положение ACC в автомобиле запускается печка, прикуриватель, магнитола и другие приборы.

Черный провод GND

Провод с маркировкой GND подключается к минусовой клемме автомобильного аккумулятора. Некоторые автолюбители предпочитают подключить его к кузову автомобиля, но это актуально лишь в тех случаях, когда автомагнитола имеет небольшую мощность

Также очень важно при подключении GND провода на кузов автомобиля, тщательно почистить место соединения, обеспечив таким образом хороший контакт

Когда автомагнитола обеспечена питанием можно переходить к выводу на динамики. Для этого также существуют специальные провода, которые прокладываются к той или иной колонке:

1. Front Left (FL) – передний левый динамик
2. Front Right (FR) – передний правый динамик
3. Rear Left (RL) – задний левый
4. Rear Right (RR) – задний правый

Стоит отметить, что некоторые автомагнитолы имеют не только провода типа FL, FR и так далее, но и так называемые, разъемы тюльпаны. Если ваши динамики оснащены разъемами подобного типа, вы можете использовать для подключения именно их. В другом случае нужно знать, какие еще провода за что отвечают.

Белый провод ANT

Провод с данной маркировкой отвечает за управление автомагнитоле антенной. В зависимости от качества сигнала он подает питание на внутреннюю активную антенну или на включение наружной антенны.

Провод с маркировкой ILL (Illumination)

Цвет этого провода может различаться в зависимости от производителя. Чаще всего это светло-розовый или желтый вариант его исполнения. Провод с маркировкой ILL подключается к габаритным огням, на плюс. Несложно догадаться, что он отвечает за подсветку автомагнитолы.

MUTE

Отвечает за отключение звука при нажатии кнопки.

Особенности подключения

Для подключения питающих проводов необходимо использовать отдельную проводку, идущую непосредственно к аккумулятору (за исключением минуса). Эти провода должны иметь приличную толщину и быть в полтора раза толще, чтобы исключить любые нагревы и случайные самовозгорания. Запрещено подключать цепь без использования предохранителей.

Контакт массы должен быть хорошо зачищенным и прикрученным к корпусу автомобиля. Если сделать его недостаточно плотным, то есть вероятность того, что устройство будет самопроизвольно включаться или выключаться. Такой недостаток может быстро посадить аккумулятор, пока вы будете спать.

Подключение динамиков

К такой процедуре следует отнестись ответственно и аккуратно. Ведь при неправильном подключение ухудшится звучание музыки. В лучшем случае может выйти из строя динамик, в худшем выйдет из строя сама магнитола.

Для подключения динамиков следует выбрать специальный многожильный акустический провод диаметром 2-4 мм 2. На динамиках, как правило, есть две клеммы: одна шире, другая уже. Та что шире идет к плюсу, та что уже идет минусу. Делайте минимальную длину проводов, так как они имеют сопротивление, которое искажает звук. Обязательно подключайте согласно инструкции, которая шла в комплекте с автомагнитолой. Не делайте лишние скрутки проводов, используйте специальные разъемы для подключения проводов к динамикам. В основном часто используют акустику 2Х2. То есть два больших динамика сзади и два маленьких по бокам в дверях. При правильном подключении можно насладиться приятным звучанием музыки.

Пошаговая инструкция

1. Подключить магнитолу и проверить её работоспособность в ручном режиме.
2. Колодку жгута мультируля подсоединить по схеме:

• вывод адаптера «SТRG SWА» – синий провод
• вывод адаптера «STRG SWB» – зелёный провод
• чёрный провод «STRG GND» – закрепить «на массу» (к любой металлической части кузова автомобиля)

1. Адаптер-программатор подсоединить к магнитоле через второй ICO-переходник.

После подключения адаптер включается в режим программирования:

• Как только клемма «минус» на АКБ будет закреплена, на адаптер поступает питание – индикатор светодиода должен мигнуть один раз.
• На мультируле кнопку увеличения громкости зафиксировать в максимальном положении и удерживать до включения индикатора светодиода.
• На ДУ также прибавить громкость и дождаться пока светодиод погаснет – устройства синхронизировались.
• Все сервисные кнопки активируем по тому же принципу: вначале на рулевом колесе, потом аналогичные на ДУ магнитолы.

Распиновка стандартного евроразъема

Евроразъем — стандартный штекер для многих современных устройств. На машину устанавливается ИСО-вилка, благодаря которой становится возможным подключение любой модели магнитолы с соответствующим коннектором.

Стандарты 1DIN и 2DIN

Разница между стандартами заключается в размерах устройств: 2-диновый аппарат в 2 раза выше, чем 1-диновый.

Наиболее распространенными являются 1-DIN-магнитолы, т. к. монтаж более высоких устройств из-за отсутствия на передней панели машины посадочного места соответствующих размеров возможен не в любом автомобиле.

Разделяют 2 вида магнитол:

1. С фирменным разъемом. Необходимо выбрать изделие, распиновка которого подходит под нужное авто.
2. С универсальным коннектором. Устройство подключается напрямую к гнезду ИСО, предусмотренному в автомобиле.

Распиновку проводят по стандарту ISO 10487.

Верхний силовой разъем А

Разъем служит коннектором между источниками и потребителями электричества бортовой сети.

Штекеры 1, 2, 3, 6 редко бывают задействованы в схемах магнитол нижнего и среднего ценового сегмента. Элементы применяют при подключениях дополнительных опций в более качественных моделях проигрывателей. Цветовое решение проводов может быть разным.

Следует разобраться в предназначении контактов:

1. ANT. Используется при наличии выдвижной антенны.
2. Remote. Предназначен для подключения внешних усилителей.
   Благодаря ему можно увеличить количество монтируемых динамиков, что необходимо в салонах крупных автомобилей.
3. Illumination. Регулирует яркость экрана проигрывателя (чем выше скорость движения, тем менее интенсивна подсветка, чтобы не отвлекать водителя).
4. Mute. Регулирует звук устройства.
5. А4. Включает и выключает аудиосистему.

Такая схема подключения позволяет защитить аккумулятор от разряда, т.к. включение системы возможно только при повороте ключа зажигания, в то время как каскады акустики потребляют электроэнергию даже в отключенном состоянии.

Распиновка ISO-разъема магнитолы (европейского) выглядит так:

1. Коннектор А5 (синий) предназначен для антенны. При превышении допустимого значения силы тока (300 мкА) могут поломаться как усилительные каскады, так и все головное устройство.
2. Провод А7 (красный) предназначен для питания головного устройства. При его отключении происходит откат параметров к заводским настройкам. Напряжение — 12 В.
3. Кабель А8 (черный). Отвечает за подключение акустической системы к машине.

Для защиты аудиосистемы провода должны быть оснащены плавкой вставкой. При возникновении перебоев в работе проигрывателя следует между разъемами А7 и А8 поместить конденсатор, который будет выполнять роль фильтра, сглаживая колебания в электроцепи.

Нижний акустический разъем В

Через него подключают динамики следующим образом:

1. Задний правый + (фиолетовый).
2. Задний правый — (черно-фиолетовый).
3. Передний правый + (серый).
4. Передний левый — (черно-серый).
5. Передний левый + (белый).
6. Передний левый — (черно-белый).
7. Задний левый + (зеленый).
8. Задний левый — (черно-зеленый).

Большинство аппаратов рассчитано на 4 канала, для этого применяется 8 проводов (по 2 шт. на динамик).

От «расплюсовки» зависит качество звучания системы. Если перепутать коннекторы, устройство не выйдет из строя, однако магнитола будет работать некорректно.

Элементы аудиосистемы следует подключать кабелями с сечением от 1,5 мм. На силовых линиях используют более толстые провода.

Установка в машину

Установка магнитолы начинается с демонтажа декоративных заглушек, закрывающих посадочное гнездо в центральной консоли. Для крепления головного устройства используются металлические обоймы, которые удерживаются в панели приборов отгибаемыми усиками. Если в машине применялась магнитола 1 Din-формата, а планируется установка оборудования с увеличенными габаритами, то из консоли извлекается ящик для мелких предметов. На части машин установить проигрыватель стандарта 2 Din невозможно или для размещения узла потребуется установка новой консоли.

Чтобы установить магнитолу вместо оригинального оборудования, необходимо смонтировать переходные кронштейны, позволяющие закрепить магнитофон к силовому каркасу приборной панели. Установка нештатной магнитолы предусматривает использование декоративной рамки, позволяющей вписать прямоугольную фронтальную панель в отверстие со скошенными кромками или скругленными углами (зависит от типа автомобиля). Дополнительный элемент монтируется своими руками и не требует доработки штатных деталей от машины.

Подключение динамиков

Подключение магнитолы к автомобилю, оснащенному штатной акустикой, не требует прокладки коммутационных кабелей. Владельцу потребуется напрямую соединить штекеры с ответными разъемами на головном устройстве или использовать переходник. Если одновременно с монтажом мультимедийного оборудования производится установка динамиков, то потребуется проложить сигнальные кабели. В зависимости от конструкции машины акустику устанавливают в дверях, панели приборов или полке, расположенной позади спинки заднего ряда сидений.

Для соединения акустики с головным устройством используется медный многожильный провод специального назначения, покрытый эластичным изолятором. На корпусе громкоговорителя расположены положительный и отрицательный контакты с обозначениями. Схема подключения автомагнитолы предусматривает подсоединение громкоговорителей с соблюдением полярности, соединять минусовые кабели в общую шину запрещено. Поскольку провода идут без фишки, то необходимо предусмотреть штекер, который обеспечит надежное подсоединение.

Подключение антенны

После того как подключились силовые кабели и коммутационные шнуры громкоговорителей, следует установить на место штекер антенны. На части машин кабель с колодкой сложен в глубине панели приборов, владельцу необходимо самому вытянуть шнур к месту монтажа. Штатные антенны оснащаются частотными фильтрами, устраняющими помехи и увеличивающими дистанцию приема сигналов от ретрансляторов. Заводской узел подключается при помощи штекера, который устанавливается в ответное гнездо на задней части автомобильной магнитолы.

Если автомобиль не оборудован антенной, то многие владельцы подключают устройство активного типа, которое крепится на ветровом стекле. Встроенный усилитель требует подачи питания, которое обеспечивается выходом в штекере проигрывателя, обозначенным символами AMP или REM. После подсоединения точка стыка защищается изоляционной лентой. На этом этапе процедура установки магнитолы в автомобиль заканчивается, владелец может протестировать работу оборудования.

Предварительные работы

Что нужно учесть при монтаже? Надо сделать так, чтобы при долгой стоянке головное устройство не разряжало АКБ

Многим водителям важно иметь возможность пользоваться техникой и при выключенном зажигании

1. Если в машине стоит старая магнитола, её надо снять. Для этого понадобится отвёртка. Чтобы обеспечить безопасность, отключите аккумулятор.
2. Снимите декоративную накладку (в большинстве случаев удобнее делать это справа-налево, открыв ящик для перчаток).
3. Открутите винты, которыми крепятся головное устройство и крышка воздуховода. Крышку можно снять (не обязательно, но это повысит удобство работы). А вот кнопку «Аварийная остановка» необязательно отключать от питания.
4. Извлеките магнитолу и отключите экран борткомпьютера. Снимите его с кронштейна. Готово, вы избавились от старого приспособления — можно ставить новое.

Размеры и разъёмы

Магнитолы бывают одноблочными и двухблочными (1 и 2 din). Европейские производители, как правило, выпускают технику 1 din. Японские, корейские и американские обычно работают с 2 din — такие модели имеют в 2 раза большую высоту, так что в машине должна иметься ниша соответствующего размера.

У разных магнитол и автомобилей есть разные разъёмы. Чаще всего головное устройство подключается через ISO 10487. Перед покупкой проверьте, имеется ли он в машине. Есть нет — ничего страшного, с проблемой можно справиться двумя способами:

• использовать переходники, с помощью которых осуществляется переход с обычных колодок на ISO;
• подключиться напрямую (метод требует хотя бы небольшого опыта в работе с проводами).

Назначение контактов ISO-разъема

Маркировка проводов магнитофона

Перед началом установки изучите провода на новой магнитоле. Обычно вместе с головными устройствами поставляются два ISO-разъема для простого соединения. Они состоят из группы контактов (на каждой по 8 штук). Один разъем соединяется с питанием, второй — с системой звуковоспроизведения. Если в вашей машине нет соответствующего порта, отсоедините разъём от проводов и подключите технику методом скрутки.

Статья в тему: VIN Renault – расшифровка и необходимость такой операции

Изоляция проводов окрашена в разный цвет для упрощения идентификации. У каждого из них есть свои функции.

Широкий жёлтый провод предназначен для подключения к АКБ. Соединять его с питанием нужно исключительно через предохранитель.
Широкий красный провод подключается к АКБ через замок зажигания. В таком случае магнитола будет работать только при включённом зажигании

Внимание! Некоторые автолюбители соединяют жёлтый и красный провода, но делать этого не рекомендуется — возможна быстрая разрядка АКБ.
Широкий чёрный провод — минусовой. Он закрепляется на корпусе авто.
Белый провод с синей полосой даёт возможность использовать сабвуфер, усилитель и антенну.
Серый предназначен для соединения с клеммой «+», которая находится на переднем правом динамике.
Серый с чёрной полосой соединяется с тем же динамиком (клемма «-»).
Белый — это клемма «+» переднего левого звукового элемента.
Белый с чёрным — тот же динамик, «отрицательная» клемма.
Зелёный надо подключить к клемме «+» заднего динамика.
Зелёный с чёрным — туда же, но на «минус».
Фиолетовый — к расположенному сзади, с правой стороны, на «+»; его «собрата» с чёрной полосой — к тому же динамику на «-».

Схема: куда подключать провода разных цветов

Через сигнализацию

Часто водители задумываются, а выключили ли они музыку, когда пошли по магазинам и зашли домой. Принцип подключения в том, что аудио система будет включаться и отключаться от сигнализации. Такой тип соединения также уменьшает утечку тока, так как при поставленной сигнализации, магнитола автоматически отключается от питания. Для того, чтобы подключить понадобится два реле на пять контактов и пара диодов. Конкретную схему установки найти можно в интернете для каждого автомобиля, потому что может существенно отличаться тип подключения. Так как в разных машинах, типах сигнализации, своя цветовая гамма проводов.

Как правильно подключить автомагнитолу? Какие бывают разъемы автомагнитол

Немного теории и общей информации

На сегодняшний день существуют магнитолы двух размеров: 1-DIN (180 × 50 мм) и 2-DIN (180 × 100 мм). Различие этих типов заключается в размере и поддерживаемых функциях. Так, многие 2-DIN автомагнитолы работают под управлением OC Android, благодаря чему могут поддерживаться навигатор, карты, воспроизведение видео, а также вывод изображения с камеры заднего вида.

Сейчас основными поставщиками автомагнитол являются компании Pioneer (для внутреннего рынка Японии — Carrozzeria), Alpine, Prology, Digma, KENWOOD и Sony. Также недавно на рынок вышла компания Aura, которая стала известна благодаря выпуску качественных магнитол за доступный ценник.

При установке автомагнитолы полезно знать

В процессе установки и подключения магнитолы в автомобиле зачастую возникают нестандартные ситуации, которые не возможно предусмотреть ни в одной инструкции.

Так, если при установке автомагнитолы использовать штатную автомобильную антенну, то иногда длины ее провода может не хватать. Многие машины до сих пор оснащаются антеннами, рассчитанными на установку магнитол старого образца. У них антенное гнездо расположено на “хвостике” длинной всего сантиметров пятнадцать.

В этом случае можно попытаться подсоединить антенну вслепую после подключения к магнитоле всех остальных проводов. Если сделать этого не удастся, тогда, скорее всего, придется снимать консоль и втыкать штекер антенны на ощупь уже после установки автомагнитолы в контейнер.

Кстати, примерно после получаса такой «камасутры» вас, наверняка, начнут посещать мысли о покупке новой автомобильной антенны для радио.

Если возникнет необходимость вынуть автомагнитолу со съемной лицевой панелью из контейнера, для этого нужно будет по бокам от нее вставить до упора два плоских ключа, входящих в комплект с магнитолой. Но перед этим не забудьте снять лицевую панель управления – она обычно отсоединяется кнопкой «Release».

Выбор автомагнитолы

Чтобы правильно выбрать автомагнитолу для машины, необходимо предварительно для себя определить, какие ожидания возложены на данное устройство.

Если в автомобиль нужна магнитола с навигатором, доступом к Интернету и мультимедиа, то можно выбрать устройства брендов Phantom, Alpine или Mydean. Такие бренды выпускают магнитолы, идеально встраивающиеся в штатное место. Правда выбор моделей ограничен и имеет высокую стоимость.

Если главным условием при выборе является качество звучания, то тут отличным вариантом станут марки Kenwood, Pioneer и Sony. Они не особо наворочены, но отличаются качественным звуком.

Также, существуют магнитофоны с DVD, МР3, с отсеком для USB или карты памяти, с экранами или без.

Маркировка и виды разъёмов

На ваш немой вопрос о том, какие бывают разъемы в автомагнитолах должен ответить, что большая часть современных автомагнитол оборудуются двумя стандартными разъёмами обозначающимися аббревиатурой «ISO». Каждый из этих разъёмов выполнен как восьмиконтактный прямоугольный штекер, иногда же их объединяют в один корпус (смотри фото).

Распиновка разъема iso автомагнитолы

Один из разъёмов несет в себе «силовые» цепи, то есть к нему подключаются источники потребления тока, и обозначается на схемах как разъём под литерой «А» и окрашен в коричневый цвет.
Второй же разъём предназначается для подключения акустической системы автомобиля, иначе говоря, динамиков. В отличие от предыдущего его выполняют в чёрном цвете и обозначают на схемах принципиальных электрических как разъём «В».

Какие разъемы бывают у автомагнитол

Иногда встречаются автомагнитолы с тремя разъёмами, но это скорее исключение, чем правило. Точно такое же исключение, как и нестандартные разъёмы, которые все-таки имеют проводку со стандартной маркировкой и в любом случае позволяют соединить провода штатной акустической системы с нестандартными «конектами» как минимум двумя способами.
Итак:

• «Сколхозить», а именно обрезать нестандартный штекер и внахлёст примотать провода, что «есть не совсем хорошо», так как со временем скрутка от окисления/тряски разболтается и в лучшем случае придётся проделывать всю работу заново с одновременной заменой предохранителей.

Распиновка iso разъемов автомагнитол

• Приобрести переходник (цена которого ни в коем разе рядом не стояла с тем объёмом работ, который включает в себя вышеописанный способ) и без каких-либо проблем, чинно/благородно, соединить автомагнитолу с другими элементами акустической схемы вашего автомобиля.

Выбор переходников на данный момент огромен, и каких-либо неприятностей в применении этого разнообразия возникнуть просто физически не может.

Распиновка iso разъема автомагнитолы

Безопасность

Вне зависимости от того, какую схему подключения автомагнитолы вы выберете, вам придётся тянуть хотя бы один кабель от аккумулятора через перегородку в салон. Для этого иногда предусмотрено штатное отверстие. По идее, края этого отверстия должны быть закрыты пластиковой или резиновой втулкой. Потому что даже неострый металлический край от трения перетрёт изоляцию. Проверяем состояние резины или пластика и если есть необходимость меняем.

Заодно и проинспектируйте другие провода, которые тут уже лежат. Допускать контакта оголённой (повреждённой) проводки и корпуса авто нельзя.

По салону протягиваем проводку так, чтобы риск её повреждения был минимален. Все зоны где повреждение возможно (даже теоретически), требуют дополнительной защиты. Используйте пластиковые или резиновые накладки, втулки и т. д. Даже 5–10 А — это уже серьёзно.

Не подключайте клемму динамика «минус» к корпусу автомобиля. Современные усилители в магнитофоне имеют другое устройство. Прицепив, таким образом, колонку для экономии на проводе можно вывести из строя усилитель.

Для подключения магнитолы нам потребуется:

• Сама автомагнитола, динамики и их провода
• Нож канцелярский или спец. инструмент для снятия изоляции с проводов.
• Изоляционная лента.
• Предохранитель (10а-15а) и его разъем.
• Мультиметр или контрольная лампочка.
• Батарейка типа «крона»

Структурная и цветовая схема подключения автомагнитолы в автомобиле

Перед первичной установкой или заменой морально устаревшей автомагнитолы своими руками нужно изучить принцип ее работы и схему подключения к электропроводке автомобиля.

Магнитолы любого производителя и типоразмера подключаются по одинаковой электрической схеме, только, случается, что присоединительный разъем в автомобиле по конструкции отличается от разъема на магнитоле.

Цветовая схема проводов на данной структурной схеме соответствует европейскому стандарту ISO. Обращаю внимание, что производители автомобилей, особенно азиатских стран, часто используют собственную цветовую маркировку проводов.

Как на автомагнитолу подается питающее напряжение

Для работы автомагнитолы на нее нужно подать питающее напряжение постоянного тока 12 В от аккумулятора. Обычно оно подается по трем проводам, на схеме это провода в изоляции черного (минус-масса), желтого и красного (+) цвета.

Проводом желтого цвета магнитола подключена непосредственно к выводу аккумулятора через предохранитель. Это необходимо чтобы, когда ключ из замка зажигания вынут в магнитоле сохранялись установленные настройки, включить автомагнитолу в таком случае невозможно. В дежурном режиме ток потребления магнитолы составляет всего несколько миллиампер, что сопоставимо с током саморазряда аккумулятора и практически не приводит к его разряду.

Основное питающее напряжение подается через замок зажигания по проводу красного цвета. Если ключ в замке зажигания повернут в положение АСС, даже когда двигатель не запущен, то автомагнитолу можно включить.

Красный провод можно соединить с желтым проводом, и тогда магнитола будет работать вне зависимости от замка зажигания. Но такое подключение снижает эксплуатационную безопасность и будет постоянно разряжаться аккумуляторная батарея, особенно если магнитолу забыть выключить. Поэтому подключать магнитолу таким способом не рекомендуется.

Цветовая схема подключения антенны

Автомобильная антенна представляет собой металлическую трубку или стержень заданной длины. Такая антенна подключается с помощью коаксиального кабеля с помощью разъема непосредственно к антенному гнезду магнитолы

На фотографии слева изображен разъем, идущий от антенны, а справа ответная часть гнездо, расположенное обычно на задней стенке автомагнитолы.

Для возможности приема радиопередач при большем удалении от источника радиосигнала иногда используют активные антенны, в которых в непосредственной близости от самой антенны дополнительно устанавливают высокочастотный усилитель. Для его работы требуется питающее напряжение 12 В, которое подается по синему проводу с белой полосой.

В некоторых моделях автомобилей антенна спрятана в шахте и выдвигается наружу с помощью электродвигателя и механического редуктора только тогда, когда магнитола включена. Двигатель работает при подаче питающего напряжения 12 В по проводу синего цвета.

Цветовая схема подключения и проверка автомобильных динамиков

Акустическая система автомобиля, как показано ниже на цветовой схеме подключения, обычно состоит из четырех широкополосных динамиков, установленных по одному в каждой из боковых дверей.

Динамики имеют полярность, и поэтому следует правильно их подключать. Динамик не аккумулятор, поэтому если попутать полярность подключения, то это не приведет к непоправимым последствиям. Будет только нарушена фазировка, в результате которой динамики будут работать в противофазе и звуковые волны, излучаемые одним динамиком, будут поглощаться противоположным. Громкость звука будет низкой, даже при большой подводимой мощности, не говоря уже о качестве.

Обычно рядом клеммами на динамике нанесено обозначение полярности. На громкоговорителе, изображенном на фотографии, кроме маркировки, в дополнение клеммы имеют разную ширину, положительный вывод шире.

Цветовая маркировка подключения проводов автомобильных динамиков по стандарту ISOМесто установки Цвет провода плюса Цвет провода минуса

Левый фронтальный	белый	белый с черной полосой
Правый фронтальный	серый	серый с черной полосой
Левый тыловой	зеленый	зеленый с черной полосой
Правый тыловой	фиолетовый	фиолетовый с черной полосой

Динамики по стандарту ISO подключаются к автомагнитоле с помощью двух одноцветных проводов. Провод, подключенный к плюсовой клемме, окрашен сплошным цветом, а на изоляции провода, идущего к минусовой клемме, вдоль всей длины нанесена черная полоса.

Подключение магнитолы. Пошаговая инструкция

После выбора автомагнитолы и подготовки всех необходимых инструментов можно переходить непосредственно к практической части.

Как правильно подключить автомагнитолу?

Для начала необходимо приобрести все необходимые провода. Провода должны быть из чистой бескислородной меди и иметь силиконовую илоляцию. Желтый и чёрный провод это силовые провода, сечение этих проводов должно быть более 2.5мм.  Для акустических проводов и аац (красный) подойдут провода сечением  1.2мм. и более. Старайтесь избегать большого количества скруток, идеальный вариант где их вообще не будет, т.к. скрутки добавляют лишнее сопротивление а это негативным образом влияет на качество звучания и громкость.

Подключение заземления

За заземление магнитолы отвечает кабель с пометкой “общий”, также в инструкции он может называться “земля”. Он должен контактировать с корпусом автомобиля, чтобы использование оборудования во время движения было безопасно и для пассажира, и для водителя.

Внимание! Если часть кнопок управления магнитолой выводится на руль, там проводится еще один провод для заземления.

Подключение с фишкой и без фишки

Такая установка автомагнитол возможна при наличии ISO-разъема, встроенного в нее. Если у магнитолы имеется фирменный электрический соединитель, то к нему придется купить дополнительно переходник, способный комплектоваться дополнительной фишкой или нет.

Если у фирменного электрического соединителя или магнитофона не имеется фишка, то кабель присоединяют при помощи спайки или скручивания проводки. Спайка является наиболее надежным способом в данном случае. Подключать следует, ориентируясь на приложенную таблицу. Если у магнитолы имеется встроенный парковочный экран, то он подключается к кнопке стояночного тормоза.

Подключение к замку зажигания импортных авто

Установка устройства через замок зажигания подходит для импортных авто, у которых установлено значение ACC при определенном положении ключа. Это значит, что при включенном двигателе автоматически работают все системы. Однако при выключенном двигателе, но наличии ключа в стартере — прибор также может работать.

Подключение в данном случае фактически не отличается от стандартной схемы. Особенность только в том, что красный ACC провод нужно сконнектить с аналогичным в зажигании. Подключаются они напрямую без установки дополнительных кнопок и т.д.

Подключение автомагнитолы если есть ISQ разъем

Всеобщая стандартизация последних десятилетий — не такая плохая штука. Если у вас относительно новый автомобиль, в нем, скорее всего, есть возле «посадочного места» под автомагнитолу колодка для ее подключения.  Выполнена она по стандарту ISQ, подключена к электро/аудиосистеме автомобиля. В таком случае подключение автомагнитолы простейшее — соединить два разъема и все должно работать. Правда, надо знать, в какой именно разъем на машине устанавливать переходник, но это должно быть в описании к авто… Или можно попытаться понять по надписям рядом с гнездами.

Если автомагнитола не имеет такого выхода, то ей нужен переходник со штатного разъёма на ISO. Более-менее серьёзные производители делают такой разъём или в комплекте с магнитолой есть переходник. При отсутствии его можно купить или надо будет искать точно для вашей марки/модели магнитолы, что проблематично.

Гораздо проще приобрести переходник и ориентируясь по цветам и схеме данной на крышке подцепить магнитолу.

Можно, конечно, подключить магнитолу без штекера. Достаточно разобраться с выводами на ней и подключить (или протянуть провода к динамикам) не путая плюс и минус динамиков с выходами усилителя. Однако использование фишки упрощает подключение, когда нужно заменить магнитолу.

Верхний силовой разъем А

Он используется для подачи тока от бортовой сети автомобиля, а также для снятия питания на активную антенну или усилитель, для отключения звука и подачи сигнала управления подсветкой. Согласно стандарту, используется маркировка проводов по цветам:

• желтый — прямое подключение к аккумулятору ТС, также по нему идет питание оперативной памяти ресивера, обеспечивающей хранение настроек, заданных пользователем;
• красный — по нему подается основное питание;
• черный — это масса, отрицательный полюс, соединенный с корпусом ГУ;
• синий с белой полосой — когда автопроигрыватель включен, подается напряжение 12 В на усилитель активной антенны или контроллер дистанционного управления усилителя мощности автозвука;
• оранжевый — на него подается сигнал с переключателя габаритных огней автомобиля для управления подсветкой клавиш и дисплея;
• коричневый — используется для отключения звука, например, во время разговора по телефону.

Стоит учесть, что применяются две системы подачи питания. В первом случае желтый и красный провода на цоколевке соединяются вместе. Питание магнитолы не зависит от положения ключа зажигания.

Если оставить автопроигрыватель включенным при отсутствии таймера защиты, то аккумулятор автомобиля может быстро разрядиться.

Вторая система предусматривает подключение красного провода через замок зажигания, а желтого — напрямую к бортовой сети. Благодаря этому питание магнитолы связано с положением ключа. Когда зажигание выключено, можно извлечь или вставить компакт-диск. Также обеспечивается ход встроенных в аудиосистему часов и сохранение таких настроек, как параметры звука и радиоканалы.

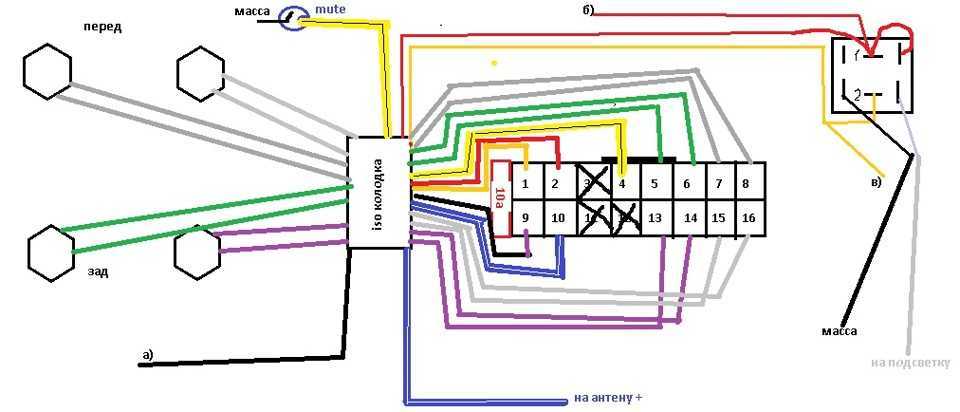

Распиновка ISO-разъема магнитолы, предназначенного для подачи питания, осуществляется следующим образом. Контакты 1, 2 и 3 зарезервированы и используются некоторыми головными устройствами для задействования дополнительных функций. К контакту 4 присоединяется желтый провод, а к штырьку 5 — сине-белый. К контакту 6 подводится оранжевый провод. Штырек 7 соединен с красным проводом, а восьмой — с черным. Этот разъем нередко окрашен в коричневый цвет.

Нижний акустический разъем В

Он используется для подачи усиленного звука с автопроигрывателя на колонки. Провода, по которым непосредственно идет переменный ток с микросхемы, имеют сплошную окраску, а на провода, соединенные с массой, нанесены черные полоски. Цветовая маркировка осуществляется следующим образом:

• белый провод присоединяется к левой передней колонке;
• серый провод подключается к правой фронтальной колонке;
• зеленый провод подключается к левой задней колонке;
• фиолетовый провод соединяется с правым задним динамиком.

Распиновка фишки магнитолы, предназначенной для подключения колонок, производится следующим образом:

• фиолетовые провода подключаются к контактам 1 и 2;
• серые — к контактам 3 и 4;
• белые — к контактам 5 и 6;
• зеленые — к контактам 7 и 8.

Через замок зажигания

Подключение магнитолы в машине через замок зажигания позволяет избежать преждевременной разрядки аккумулятора при длительной стоянке благодаря отключению желтого провода магнитолы, отвечающего за питание во время работы устройства. Красный провод магнитолы подключается к источнику постоянного тока.

Желтый провод согласно схеме подключения автомагнитолы прикручивается к клемме замка зажигания, находящейся под напряжением в положении ключа «Зажигание включено». Это можно определить контрольной лампой. При таком способе пользоваться магнитолой получится только при включенном зажигании. В противном случае функциональность устройства ограничивается работой часов, извлечением CD и т.д.

Через кнопку вместо выключателя системы зажигания

Возможно подключение автомагнитолы через кнопку, которая может отключить подачу питания, если магнитофон длительное время не используется. Это поможет предотвратить быстрое разряжение АКБ.

Чтобы подключить автомагнитолу, так, необходимо соединить вывод с любым из проводов сети электропитания автомобиля. Чтобы включить магнитолу, нужно будет нажать кнопку. А если нужно оставить авто на продолжительное время, то нужно отключить питание переключателем.

Через сигнализацию

Для подключения в авто головного мультимедийного устройства может использоваться охранная сигнализация. В схему оборудования включается дополнительное 5-контактное реле, которое разрывает цепь питания магнитолы при активации режима охраны. Коммутирующий узел размещается в разрыв провода подачи питания к усилителю, перед реле предусматривается установка защитного предохранителя, рассчитанного на ток 10-15 А. Для отключения питания музыкального оборудования используется выход управления внешней блокировкой (отрицательный импульс).

Монтаж магнитолы и подключение к бортовой сети через блок сигнализации рекомендуется выполнять в специализированном сервисе. При ошибочной коммутации головное устройство продолжает потреблять ток силой до 200 мА, что приводит к снижению емкости аккумулятора. На части охранных комплексов требуется установить электронный блок, построенный на слаботочных транзисторах и дополнительных сопротивлениях. Конструкция модуля зависит от выходной логики автомобильной сигнализации.

Методика подключения головного оборудования через двойное реле и блок охранного комплекса:

1. Подсоединить желтый кабель от батареи через контакты 30 и 85 первого реле, а затем провести шнур к проигрывателю.
2. К контакту 86, расположенному на первом реле, проложить сигнальный кабель от блока управления центральным замком (отрицательный импульс).
3. Контакт 87А первого реле подключить к штекеру 30, находящемуся на втором коммутационном блоке. Контакт 86 от второго реле подсоединяется к кузову автомобиля.
4. От штекера 85 на вторичном реле провод прокладывается к внешнему усилителю или антенне.
5. Красный провод проходит через замок зажигания и диод. Затем цепь подсоединяется к контакту 87, расположенному на втором реле, и выводится к колодке головного устройства.

Подключение через АКБ

Если магнитофон имеет высокую выходную мощность, то его можно подключить прямо к АКБ. Такие магнитолы, обычно оснащены сабвуферами и все это в совокупности снижает пропускную способность контактов зажигания, и надежная работа устройства становится невозможной. Также таким способом можно воспользоваться, если при глушении двигателя отключаются все устройства. Подключение автомагнитолы производится с использованием кабеля, толщина которого должна быть не менее 3 мм2.

Сначала проводку прокладывают под капотом, избегая нагретых и подвижных деталей. А после кабели заводят через специальное отверстие под приборную панель, а после установки магнитофона все тщательно герметизируется, во избежание попадания влаги.

Чтобы подсоединиться к клеммам АКБ, нужно от каждой из них открутить гаечки и завести зачищенный провод автомагнитолы под болт, и, соответственно, снова закрутить гайки.

Автомобиль не имеет аудиоподготовки, но ранее была установлена магнитола

Если в машине ранее была установлена хотя бы простая кассетная магнитола, особых сложностей с установкой оборудования нового образца не возникнет. Ведь динамики и антенна уже подсоединены, нужен только способ контакта с новой техникой. Для этого нужно вручную заменить разъем.

1. Старый разъем срезается, оголяя провода.
2. Из них нужно найти постоянный плюс. Для этого ставится клемма на аккумулятор, контрольная лампа цепляется к кузову, а ее вторым выводом проверяется каждый из проводов. Когда лампа загорится — постоянный плюс найден. Этот автопровод скручивается с желтым кабелем магнитолы.
3. Дальше нужно найти плюс замка зажигания. Зажигание ставится на “включено” и выводом с лампой нужно найти активный провод. Он скручивается с красным.
4. Далее ищется масса. Вывод лампы подсоединяется к предыдущей скрутке. и снова проверяются свободные провода. Активный соединяется с проводом черного цвета.

Остальные выходы — динамики и антенна. Провода от динамиков — парные. Проверить, к какой колонке они идут, можно с помощью батарейки крона. При контакте с ней динамик должен “щелкнуть”. Проверка необязательно, обычно пары от динамиков оснащены правильной маркировкой. Нужно только подсоединить их к аудиосистеме. Такая схема подключения является универсальной. Однако есть и другие способы.

Автомагнитола устанавливается в автомобиль с нестандартной проводкой (грузовики, старинные авто)

Особенность подключения звуковой аппаратуры в грузовике — разница напряжения. Стандартная магнитола рассчитана на работу с напряжением в 12 вольт, но у грузовиков этот показатель — 24 вольта. Чтобы урегулировать эту проблему есть 2 варианта:

1. Протянуть шнур от аккумулятора (с минусом) в кабину. Из недостатков кроме самой работы — аккумулятор быстро садится.
2. Приобрести преобразователь напряжения. Из недостатков — аппарат лишается внутренней памяти.

Установить технику в старинную машину самостоятельно сложно, так как нужно учитывать особенности транспорта. Такую задачу иногда способны выполнить не в каждом сервисе.

Видео. Как подключить автомагнитолу

Источники

• https://club. dns-shop.ru/blog/t-258-avtomagnitolyi/57918-kak-samostoyatelno-ustanovit-i-podkluchit-avtomagnitolu/
• https://unit-car.com/tuning/38-ustanovka-magnitoly-svoimi-rukami.html
• https://autolocked.ru/magnitola/podklyuchenie-magnitoly-k-avtomobilyu-svoimi-rukami
• https://avtozvuk-info.ru/rashodnyj-material/provoda/kakie-byvayut-razemy-avtomagnitol-191
• https://elektroznatok.ru/info/raznoe/podklyuchit-avtomagnitoly
• https://life-with-cars.ru/remont-v-garazhe/elektrika/kak-podklyuchit-avtomagnitolu-v-mashine-svoimi-rukami-foto-video-instruktsiya/
• https://YDoma.info/avtomobil/avtomobil-ustanovka-avtomagnitoly.html
• https://CarAudioInfo.ru/magnitoly/kak-podklyuchit-magnitolu.html
• https://110KM.ru/art/kak-podklyuchit-magnitolu-131705.html
• https://AutoTuning.expert/magnitola/raspinovka.html
• https://AutoTuning.expert/magnitola/podklyuchenie-shema.html
• https://www.avtogide.ru/razbiraemsya-kak-vypolnit-pravilnoe-podklyuchenie-avtomobilnoj-magnitoly-svoimi-rukami-podklyuchenie-magnitoly-v-mashine-sposoby-i-shemy. html
• https://AutoGudok.com/article-388-kak-pravilno-podklyuchit-lyubuyu-avtomagnitolu-k-chemu-ugodno.html

[свернуть]

Как подключить автомобильную магнитолу с нуля?

Вы когда-нибудь ездили в отличном автомобиле, но слушали плохую музыку? К сожалению, у большинства автомобилей была эта проблема.

Многие автомобили поставляются с установленными на заводе головными устройствами, которые не соответствуют требованиям.

Это связано с тем, что большинство производителей автомобилей не придают большого значения качеству звука и аудиосистем автомобиля.

Самый популярный и лучший вариант — заменить автомобильное радио радиоприемником вторичного рынка, но как подключить автомобильную стереосистему с нуля? Давайте посмотрим.

Снятие жгута проводов и отсоединение проводов, соединяющих динамики и электричество, является первым шагом при подключении автомобильного радиоприемника.

Затем кабели должны быть подсоединены к новому жгуту или адаптеру жгута и подключены к новой радиостанции.

После подключения проверьте автомобильное радио и, если оно работает, установите его на приборную панель.

Совет : Если вы работаете с электрической системой своего автомобиля, вам, вероятно, понадобится приличный мультиметр.

С помощью этого простого гаджета вы можете быстро проверить провода и их соединения.

Автомобильный радиоприемник должен быть установлен и подключен во время процедуры замены.

В этом уроке я шаг за шагом покажу вам, как подключить автомобильное радио.

С нуля: как подключить автомобильный радиоприемник Полное справочное руководство.

Соблюдение соответствующих рекомендаций по подключению радио, как и другие шаги, гарантирует высокое качество звука в вашем автомобиле.

Не торопитесь и внимательно прочитайте каждый шаг, прежде чем действовать.

Убедитесь, что вы никуда не торопитесь и внимательно следите за тем, что делаете.

Связанный: 10 лучших стереосистем для автодомов 2023 года

Какие инструменты вам нужны для подключения автомобильной магнитолы?

У вас должны быть наготове некоторые простые, но необходимые инструменты, прежде чем что-либо делать с автомобильным радио.

У вас, вероятно, есть все в вашем гараже, но если нет, я включил ссылки Amazon на инструменты, которые я использую и которыми доволен:

• Мультиметр с цифровым дисплеем.
• Инструмент для зачистки проводов — это разновидность кусачек.
• Кримперы.
• Тестер громкоговорителей или 9-вольтовая батарея
• Изолента — это разновидность ленты, которая используется для соединения

Шаг 1. Отсоедините жгут проводов и снимите радиостанцию ​​

Отсоедините жгут проводов от старой стереосистемы и снимите ее. от тире.

На этом этапе вам может потребоваться проводной адаптер, в зависимости от нового радио, для подключения вашего нового автомобильного радио к текущему зажиму в автомобиле.

Проводной адаптер соединяет уникальные автомобильные стереосистемы со стандартным автомобильным разъемом DIN и предотвращает неправильное подключение.

Шаг 2. Извлеките аккумулятор.

Вам придется работать с электрической системой в рамках процедуры подключения.

В результате существует риск поражения электрическим током, поэтому рекомендуется отключить аккумулятор перед началом процедуры подключения проводов.

В большинстве автомобилей аккумулятор расположен под капотом, за некоторыми исключениями, когда аккумулятор находится в багажнике.

После того, как вы нашли аккумулятор, снимите черный провод с отрицательной клеммы с помощью ручного или торцевого ключа.

Рассмотрите возможность снятия болта и протягивания кабеля вниз к стороне аккумулятора, чтобы не повредить положительные провода.

Если вы не отсоедините аккумулятор, вы или электрические компоненты автомобиля можете получить травму.

Шаг 3. Оберните все подключенные провода

Это важно, так как это защищает точки их соединения.

Крайне важно сделать соединения постоянными после проверки всех проводов и их подключения к автомобилю.

Убедитесь, что в автомобильной магнитоле нет оголенных проводов, и изолентой передерните соединения проводов.

Вы можете обмотать провода разными способами, но многие люди предпочитают использовать ленту, так как это самый простой, дешевый и наиболее часто используемый способ.

Шаг 4. Испытание автомобильного радиоприемника

После установки и закрепления соединений необходимо повторно подключить аккумулятор, чтобы проверить стереосистему, прежде чем окончательно установить ее на приборную панель.

Автомобильную радиостанцию ​​лучше всего устанавливать, предварительно убедившись в ее исправности.

Однако сначала необходимо проверить все его функции, включая подключение динамиков.

Обнаружение чего-либо, что не работает должным образом, предполагает, что провода подключены неправильно, и распространенной ошибкой является неправильное подключение кабелей динамиков.

Связанный: Сколько стоит установить автомобильную магнитолу?

Шаг 5. Установите жгут проводов на приборную панель

Пришло время проложить провода внутри приборной панели, убедившись, что все ваши соединения затянуты и надежны.

Это включает в себя подключение антенного провода от автомобильного радиоприемного оборудования, которое обычно упускается из виду, чтобы вы могли хорошо общаться во время вождения!

Помните, что в приборной панели должно быть достаточно места для вашего радио, поэтому убедитесь, что все кабели проложены в приборной панели.

Таким образом, стереосистема не застрянет, когда вы попытаетесь переместить ее или удалить позже, не причинив вреда!

Шаг 6. Установите автомобильное радио на надлежащее место.

В большинстве автомобилей автомобильное радио должно быть установлено в отверстии внутри приборной панели.

Убедитесь, что автомобильное радио правильно входит в слот и что нет лишних кабелей, которые могут препятствовать свободному движению.

Если вы столкнулись с сопротивлением при установке радиостанции, не прилагайте чрезмерных усилий.

В противном случае вы рискуете повредить соединения проводов на задней стороне.

В этом случае адаптер пригодится для установки автомобильного радио на нужное место.

Адаптер всегда под рукой в ​​любом магазине электроники или автозапчастей.

Шаг 7. Установите автомобильную радиостанцию ​​на место

Существует два основных метода крепления автомобильной радиостанции.

• Один из них предназначен для автомобильных радиоприемников с пружинным зажимом. Зажимы закрываются, и можно услышать щелчок после фиксации стереосистемы в правильном положении.
• Другой, менее распространенный, требует кронштейнов и болтов, которые должны быть надежно закреплены. Закрепление радио на месте — хороший способ обеспечить его безопасность.

Шаг 8. Установка приборной панели

Это последний этап процедуры подключения проводов, который включает в себя сборку всех деталей отделки, а также пластиковых зажимов.

В то же время следите за тем, чтобы не сломать пластиковые компоненты, и дважды проверьте правильность укладки перекрывающихся элементов.

Если вы обнаружите какие-либо поврежденные пластиковые детали, вы можете склеить их вместе с помощью горячего клея.

Клей, с другой стороны, не рекомендуется, так как пластиковые детали, которые вы ремонтируете, могут стать трудными для удаления в будущем.

Если весь обод разбит, остается только купить новый.

Связанный: Как подключить динамики к телевизору за 5 простых шагов

Как убедиться, что провод автомобильного радиоприемника подключен правильно

Все кабели должны быть в отличном рабочем состоянии и обязательно подключены к радио.

Я включил список основных тестов, которые вы можете выполнить, чтобы убедиться в правильности подключения стереосистемы:

Провод, который никогда не меняется

Этот кабель имеет напряжение 12 вольт и потребляет электричество прямо от аккумулятора.

Первое, что вы должны сделать, это выключить зажигание, чтобы проверить, работает ли оно.

После этого заземлите черный провод, возьмите красный измерительный щуп и соедините с непрерывным желтым проводом.

При перепаде 0,5 В постоянный провод должен давать показания до 12 вольт.

Кабель динамика

9-вольтовая батарея — самый простой способ проверить проводку динамика.

Вы также можете проверить динамики с помощью мультиметра, но сначала убедитесь, что он настроен на сопротивление.

Прочность аксессуаров

Когда зажигание выключено, провод показывает 0 вольт на счетчике.

Сообщает о 12 вольтах и ​​0,5 вольтах при включении.

A Провод заземления

После того, как вы нашли постоянный провод, легко найти провод заземления.

После тщательного тестирования провод заземления подключается к черному проводу.

Важно начать с красного измерительного щупа и постоянного провода, затем перейти к черному измерительному щупу и тестируемому проводу.

Провод заземления идентифицируется по показанию счетчика, которое сравнимо с постоянным тестированием провода.

Связанный: Как подключить усилитель к заводской стереосистеме

Часто задаваемые вопросы

Где находится провод зажигания?

Жгут проводов замка зажигания расположен внутри рулевой колонки с левой или правой стороны, в зависимости от автомобиля.

Провод ACC обычно желтого или розового цвета калибра 18.

Установка этого кабеля местным электриком поможет вам гарантировать правильность установки.

Что произойдет, если автомобильная магнитола не заземлена?

Невозможно использовать автомобильную аудиосистему без правильно установленного провода заземления.

Когда автомобиль заводится, правильное заземление обеспечивает безупречную работу радио.

При подключении автомобильной стереосистемы без зажима жгута проводов, как я могу подключить провода?

Лучший ответ — обратиться к руководству по эксплуатации вашего автомобиля.

Если руководство недоступно, вам придется отслеживать каждый провод вручную.
В этом упражнении использование мультиметра является разумным вариантом.

Поскольку автомобильными электрическими системами может быть трудно управлять, не пытайтесь играть с ними, пока вы не разберетесь с ними в общих чертах.

Заключение

С учетом вышеперечисленных советов нет оправдания тому, чтобы оставаться в отличном автомобиле с плохой аудиосистемой.

Помните, что установка нового автомобильного радиоприемника — это отличный способ дать вашему автомобилю новую жизнь.

Однако для правильной работы стереосистемы необходимо следовать инструкциям по установке и подключению.

Как подключить автомобильную магнитолу с нуля? Видео Предложения с Youtube

Как подключить радио с нуля – The Midnight Garage Как ПОДКЛЮЧИТЬ автомобильную стереосистему / головное устройство без разъема жгута проводов (ремонт проводов) | ЭнтониJ350 – ЭнтониJ350 ruffing в стереосистеме к машине без проводки для одного – ghostlyrich Подробное объяснение проводки автомобильной стереосистемы – Lessco Electronics

Radio Parasitic Draw – Как это исправить – ISS Automotive Solutions

Современные автомобильные стереосистемы не только воспроизводят музыку, но и являются частью сложной информационно-развлекательной системы, которая подключается к вашему телефону, дает указания и выполняет множество других функций. Вот почему они потребляют значительное количество энергии из вашей электрической системы, а также могут привести к разрядке аккумулятора.

Если при выключенном автомобиле происходит разрядка аккумулятора, это называется паразитным разрядом. Это когда что-то в машине все еще потребляет мощность, хотя не должно. Во многих случаях этим «что-то» является автомобильная стереосистема.

В этой статье более подробно рассказывается о паразитных розыгрышах, в том числе о том, как определить, является ли радиоприемник вашего автомобиля причиной проблемы, и как ее устранить.

Как узнать, разряжается ли аккумулятор радиоприемника

Если аккумулятор вашего автомобиля разряжается, когда автомобиль припаркован, электрическая система имеет паразитное потребление, что означает, что что-то использует электричество, когда оно не должно. Это паразитическое притяжение может происходить из многих источников, но наиболее вероятным виновником является радио. Причина в том, что большинство автомобильных радиоприемников рассчитаны на работу даже при выключенном зажигании, получая питание независимо от того, включен автомобиль или нет.

Признаки паразитной разрядки аналогичны неисправному аккумулятору и обычно включают:

• Автомобиль с трудом заводится даже с новым аккумулятором
• Чрезмерное прокручивание двигателя при запуске автомобиля
• Тусклые фары, плафоны и приборная панель
• Часто загорается индикатор заряда аккумулятора
• Радио или другие устройства остаются включенными, даже если они выключены или автомобиль выключен

Вы можете не заметить слив, если ездите на машине каждый день. Однако он может полностью разрядить аккумулятор, если автомобиль простоит неделю или даже всего несколько дней.

Как найти паразитный радиоприемник

Чтобы найти паразитный радиоприемник, сначала припаркуйте автомобиль в безопасном месте, предпочтительно на подъездной дорожке или в гараже. Затем выключите автомобиль и проверьте следующее:

1. Проверьте всю проводку магнитолы, убедитесь, что соединения надежны, а провода подключены правильно. Это можно сделать, разобрав центральную консоль и изучив соединения с магнитолой.
2. Посмотрите на блок предохранителей. Используя руководство пользователя, определите местонахождение предохранителя или предохранителей вашего радио. В идеале стереосистема подключается к предохранителю, который питается только при включенной машине.
3. С помощью мультиметра проверьте электрическую тягу, заземлив тестер и прикоснувшись к разъемам стереосистемы.
4. Осмотрите аккумулятор вашего автомобиля, чтобы убедиться, что он подходит для вашего автомобиля. Информация о батарее должна быть на задней стороне батареи.

Если аккумулятор не подходит для вашего автомобиля, проблема может заключаться в его простой замене. Однако, если одна из других вещей показывает, что радио потребляет энергию, даже когда радио и автомобиль выключены, тогда радио вызывает паразитную утечку.

ISS Automotive может помочь с радиоприемником вашего автомобиля

Такие проблемы, как неправильный предохранитель или плохое электрическое соединение, легко устранить.
