Подключение усилителя в машине: Схема подключения усилителя в авто. Как подключить автомобильный усилок

Схема подключения усилителя в авто. Как подключить автомобильный усилок

Когда автовладельцев не устраивает звучание автомобильной магнитолы, в автомобиль устанавливается дополнительное оборудование. Это могут быть следующие узлы:

• Усилитель
• Кроссоверы
• Акустические системы
• Сабвуфер

Такой набор технических средств позволяет не только повысить громкость звучания, но намного повысить качество воспроизведения музыки. Вопрос, как подключить автомобильный усилитель, не прост, как кажется. В самом простом варианте используется УНЧ и две фронтальные колонки, обеспечивающие качественное стереофоническое звучание. Более сложный вариант подразумевает подключение двух фронтальных и двух тыловых акустических систем. Максимальная комплектация реализуется по схеме 4+1 и включает в себя четыре колонки и сабвуфер. Кроме того в автомобильной системе предусматриваются кроссоверы, которые являются регулируемыми фильтрами высоких и низких частот. Они так же выполняют функцию частотного разделения сигнала на отдельные динамики по каждому каналу.

Часто при подключении бортовой электроники возникают различные проблемы. Обычно сложности возникают при подаче питания на выходное устройство и подстыковка к нему акустических систем. Подключение автомобильного усилителя можно выполнить самостоятельно, но для этого нужно иметь элементарные навыки в электротехнике и работе с инструментом. Чаще всего в динамиках прослушивается треск от работы системы зажигания, а звук в колонках искажённый с ограниченными высокими частотами. Причин, которые вызывают такие недостатки, может быть несколько. Часто на качество звука влияет плохое качество усилителя и колонок, когда технические средства приобретаются с рук, но бывает, что брендовая техника звучит очень плохо. Правильное подключение усилителя в авто позволит избавиться от всех проблем.

Как правильно подключить усилитель в авто

Существует три основных проблемы, относящиеся к компоновке автомобильной звуковоспроизводящей техники. Это неправильный выбор соединительных проводов, неграмотная их прокладка и некачественное заземление, точнее подключение техники к корпусу автомобиля. Подключение усилителя в авто должно выполняться проводами соответствующего сечения. Любой металлический провод обладает определённым сопротивлением. Чем тоньше провод, тем выше его сопротивление, поэтому нельзя выполнять монтаж проводом ШВВП, который широко применяется в быту. Многие компании выпускают обмеднённый провод в котором проходят стальные жилы, покрытые тонким слоем напылённой меди. Использовать такие провода для подключения автомобильного усилителя недопустимо. Это не только намного снизит качество звука, но и может стать причиной возгорания. Для работы нужно приобретать специальные кабели, предназначенные для такого монтажа.

Чтобы понять, как подключать аудио усилитель в авто

, нужно подсчитать ток в цепи. Для этого нужно мощность усилителя разделить на напряжение питания. Поскольку питание устройства осуществляется от автомобильного аккумулятора, то суммарную мощность каналов нужно разделить на 12 вольт. Двухканальный аппарат с мощностью 60 ватт на канал имеет суммарную мощность в 120 ватт. Мощность принято увеличивать в 1,5-2 раза из-за неравномерности потребления, поэтому в данном случае рассматривается мощность в 240 ватт. 240 ватт/12 вольт = 20 ампер. Исходя из этой величины, выбирается сечение провода. Мощность четырёхканальной системы с сабвуфером достигает 800 и более ватт, поэтому все соединительные кабели должны иметь соответствующее сечение. Тонкий провод будет греться, что может привести к пожару. При выборе кабеля его следует выбирать с запасом по мощности и по длине. Не рекомендуется делать разводку проводов «в натяг». Для уменьшения искажений часто приходится искать правильное положение проводов относительно друг друга.
Схема подключения колонок через усилитель в авто не допускает параллельного прокладывания кабелей питания и проводов идущих к колонкам. Это приводит к появлению наводок в акустических системах.

Теория. Типы соединений

В электрике есть два типа соединений — последовательное и параллельное. При последовательном соединении сопротивление суммируется, при параллельном становится ниже, чем самое малое из соединённых. Это то, что стоит помнить и что пригодится для того, чтобы правильно подключить динамики.

Основные формулы для параллельного и последовательного подключения

Есть ещё смешанное соединение. Это когда последовательные цепочки и параллельное подключение «намешаны». В таком случае применяют формулы расчёта, постепенно приходя к одной из «чистых» схем — параллельному или последовательному.

Смешанное соединение и его преобразование в «простое»

На рисунке показано последовательное преобразование сложного смешанного соединения в простое.

Подключить усилитель в авто

Чтобы знать, как правильно подключить автомобильный усилитель звука в машине нужно разбираться в маркировке соединительных кабелей. В автомобильных технических системах принято использовать американский стандарт сечения проводов – AWG. Там сечение провода меняется от самого тонкого «8Ga» — диаметром 3,2 мм до «0Ga» диаметром 8,2 мм. Есть ещё более тонкие провода, которые маркируются цифрами 10, 12 или 16, но в мощных звуковых устройствах они не используются. При выборе сечения провода учитывается так же длина рабочего отрезка. Так как звуковое оборудование часто размещается в багажнике автомобиля, то рассматривается длина проводов порядка 5 метров. При токе 20 ампер и длине рабочего отрезка 5 метров, нужно выбирать провод сечением «4Ga», что соответствует диаметру 5.18 мм. Сечение такого кабеля равняется 21,15 мм2.

Очень важно при подключении питания к мощному выходному каскаду использовать предохранитель, который должен устанавливаться на плюсовой провод на расстоянии не большем, чем 30 см от клеммы аккумулятора.

Существует несколько конструкций предохранителей. Кабель, с двух сторон, затягивается под винты, а сам корпус несложно прикрепить рядом с клеммой. Автоматические предохранители, которые должны отключаться при превышении определённого тока не пользуются у автолюбителей популярностью, так как бывают случаи их залипания, что приводит к серьёзным поломкам.

Немножко физики и математики

Сперва проверим, какова максимальная величина потребляемого тока у используемого вами усилителя. Для этого посмотрите на предохранитель (или предохранители). Предположим, что ваш усилитель теоретически может выдержать сразу 100 А. Размещать его лучше в багажнике. Для типичного легкового автомобиля предпочтительнее взять не менее пяти метров.

I = 100 А; L = 5 м.

Даже при условии максимального использования тока, падение напряжения на плюсовом конце провода не должно превышать 0,5 В. Вспоминаем простейшую школьную формулу подсчета сопротивления, после чего проводим простое вычисление:

R общ = U/I = 0, 5 В / 100 А = 0, 005 Ом.

Таким образом, сопротивление кабеля не должно превышать 0, 005 Ом. Так как мы планируем использовать сразу пять метров, необходимо рассчитать сопротивление на отрезке в метр:

R метр = R Общ/ L = 0, 005 / 5 = 0, 001 Ом.

Как видите, нам необходим провод с погонным сопротивлением не выше 0, 001 Ом/м. А сейчас можно взять каталог любого производителя, после чего выбрать что-то подходящее.

Подключение динамиков к усилителю в авто

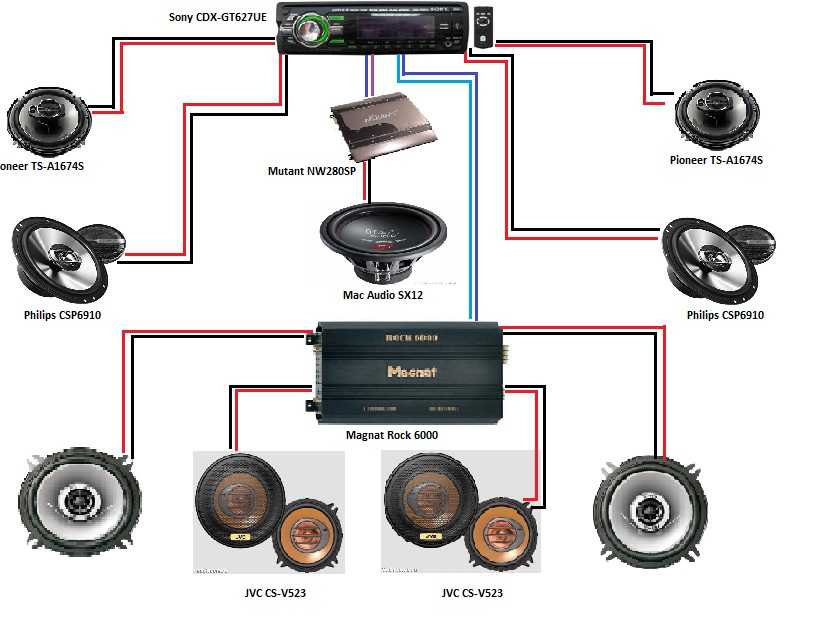

Схема подключения автомобильного усилителя к колонкам не представляет сложности, если каналов всего два. На задней стенке устройства расположены винтовые клеммы для подключения колонок. На них указана полярность подключения. Знаки «+» и «–» имеются так же и на акустических системах. Достаточно использовать правильные соединительные кабели и не ошибиться в полярности при подключении. Провод REM (Remout Control) или дистанционное управление предназначен для включения усилителя от автомагнитолы. При её включении на провод подаётся управляющее напряжение +12 В и устройство включается. Схема подключения автомобильного усилителя к магнитоле подразумевает автоматическое управление питанием блока мощности, но некоторые автолюбители устанавливают тумблер и подают напряжение включения через него.

Сравнительные особенности

То есть, активный сабвуфер – это пассивный сабвуфер с усилителем мощности, который располагается внутри или снаружи корпуса. И если в случае активного сабвуфера о нас уже позаботился разработчик, то к пассивному сабвуферу усилитель придется покупать отдельно. При этом иногда в продаже встречаются и наборы, состоящие из пассивного сабвуфера, отдельного усилителя мощности, подобранного производителем, а также набора проводов для подключения.

И для активных и для пассивных сабвуферов (отдельный сабвуферный динамик также можно назвать пассивным сабвуфером, разве что он идет без корпуса) используются конструкции корпусов – закрытый ящик (полностью герметичный объем для динамика) и фазоинверторный ящик (в ящике предусмотрен отводной порт или щель). Также в пассивных сабвуферах часто используется конструкция ящика Bandpass (ящик разделен на два объема и предусмотрена более сложная конфигурация отводных портов), которая очень редко используется в активных сабвуферах. При этом у активных сабвуферов часто встречаются конструкции в компактном исполнении (достигается наименьший объем конструкции), которые, конечно же, не используются в пассивных сабвуферах.

Установка и пассивных и активных сабвуферов (не учитывая компактное исполнение) производится в багажник автомобиля, вне зависимости от кузова. Компактные активные сабвуферы, как правило, устанавливаются на спинку задних сидений или под сиденье автомобиля.

А теперь о самом главном – о преимуществах и недостатках активных и пассивных сабвуферов. Рассмотрим три основных аргумента, которые в большей степени интересуют автовладельцев – стоимость, компактность установки и возможный конечный результат.

Активный или пассивный / Сравнение стоимости оборудование и установки

Как правило, стоимость активных сабвуфер несколько выше, чем пассивных, что обусловлено наличием встроенного усилителя мощности. Но благодаря тому, что для пассивного сабвуфера необходимо приобретать отдельный усилитель мощности, а также устанавливать его, то стоимость оборудования и установки пассивного сабвуфера оказывается выше, чем у активного сабвуфера.

Активный или пассивный / Сравнение компактности установки

Производители стараются сделать корпус для активного сабвуфера как можно компактней, даже с учетом места под усилитель. Это уже не говоря об активных сабвуферах в компактном исполнении, которые вообще не занимают хоть сколько-нибудь существенный объем свободного места. То есть пассивные сабвуферы занимают больше свободного места (хотя и не всегда), тем более что некоторое место требуется и под установку усилителя мощности.

Активный или пассивный / Сравнение конечного результата

В большинстве своем, активный сабвуфер используется как доигровка к основной звуковой сцене. То есть он привносит некоторую низкочастотную составляющую, но какой-то ощутимой акцентуации на ней не происходит. При этом пассивная система позволяет добиться от звучания сабвуфера необходимых характеристик – качества, мощности, глубины баса. И хотя имеются весьма неплохие активные системы, но все они весьма дорогостоящи, что перечеркивает вышеперечисленные преимущества подобных сабвуферов.

Как подключить усилитель звука в авто

Организация четырёх каналов, кроссоверов и сабвуфера связано с некоторыми трудностями. Обилие соединительных проводов накладывает определённые требования к монтажу. Для подключения усилителя к колонкам в авто используют стандартные комплекты соединительных кабелей, которые можно приобрести в специализированных магазинах. Подключение четырёх акустических систем осуществляется по аналогичному принципу, поскольку на корпусе устройства имеются все нужные маркировки. Главное не перепутать полярность подключения колонок. Многие автолюбители оборудуют салон авто сабвуфером. Это мощная акустическая система позволяющая воспроизводить низкие частоты в диапазоне от 20 до 120 Гц. Большинство моделей допускают подключение сабвуфера. Такой выход оконечного каскада организуется по мостовой схеме.

Правильное подключение усилителя в авто гарантирует высокое качество воспроизведения звука при отсутствии помех и искажений. Очень важным при соединении автомобильной звуковой техники, является выбор точки заземления.

Все компоненты звуковой аппаратуры нужно заземлять в одной точке кузова. В противном случае могут возникнуть контура заземления, создающие сильные помехи. Правильный вариант — заземление звуковой техники на минусовую клемму аккумулятора или на точку, где она соединяется с кузовом автомобиля. Для заземления используем многожильные медные провода. Точку заземления «под болт» нужно тщательно зачистить от окислов и обезжирить. Для подсоединения проводов лучше всего использовать позолоченные клеммы и разъёмы. Такое подключение усилителя в автомобиле обеспечит

наиболее надёжный контакт, который не будет зависеть от вибрации и тряски. Корпуса всех элементов, входящих в систему воспроизведения звука должны быть надёжно изолированы от корпуса автомобиля. Провода, идущие к акустическим системам, не должны быть параллельны силовым кабелям.

Подводим итоги

Качественная акустическая система в автомобиле невозможна без специального усилителя. Для его использования нужно приобрести немало дополнительного оборудования, включая сам усилитель, предохранитель, конденсатор и массу проводов для подключения системы. Сам процесс подключения потребует частичной разборки салона машины, чтобы проложить провода без значительной видимости. Это нередко отпугивает желающих поставить акустику в автомобиль.

Если вы хотите установить усилитель самостоятельно, придется проделать все указанные выше работы. Если же подобный процесс кажется вам слишком сложным, а подключение акустического оборудования вы никогда не выполняли, в таком случае лучше обратиться к специалистам и получить максимум от приобретенного оборудования. Если у вас есть опыт установки усилителя и прочей акустики, расскажите о нем в комментариях.

Схема подключения усилителя в автомобиле

Подключение автомобильных колонок к усилителю, осуществляется медными многожильными проводами, которые могут быть проложены в нижней части салона или сверху под декоративной обивкой. Верхнее подключение считается более надёжным. Сабвуфер обычно размещается в багажнике автомобиля, поэтому следует предусмотреть его надёжное крепление. Выход усилителя реализуется в виде клемм под винт или через разъёмы RCA (Тюльпан). Во втором случае лучше приобрести готовый комплект соединительных кабелей.

Подключить автомобильный усилитель к магнитоле несложно, так как её выходы и входы усилителя оборудованы коннекторами RCA. Выходы левого и правого каналов автомагнитолы соединяются с аналогичными входными разъёмами оконечного устройства. Все винтовые соединения следует затягивать с максимальным усилием, чтобы обеспечить надёжный контакт при движении по любой дороге. Если всё делать правильно, по описанию и рисункам, то проблем как подключить усилитель звука в машине, не будет.

Инструменты и материалы

Когда все провода для установки усилителя подобраны, готовят другие материалы и необходимые инструменты, чтобы не искать их по ходу работы.

Помимо уже перечисленных выше многожильных медных кабелей нужного сечения и необходимой длины, непосредственно возле места установки усилителя располагают плоскогубцы и прочие необходимые приспособления, а также изоляционные материалы для проводов. Всё это в комплексе позволит оперативно, надёжно соединить усилитель с магнитолой проводами, обеспечить их отличный контакт и устойчивость к вибрациям, а также осуществить другие запланированные операции.

Узнайте заранее, что вам нужно

Перед покупкой компонентов обязательно определите схему подключения. Она определяет, что именно вам нужно, а также теоретический ценовой диапазон. Далее представлены наиболее распространенные и удобные схемы.

1. Головное устройство — фронт-сабвуфер — 4-канальный усилитель на фронт и сабвуфер.
   Классика. Бюджетна, легка в установке и настройке. Хороша еще и тем, что экономит место в автомобиле. В недостатках можно указать невысокую мощность системы, но на качестве звучания это сказывается несильно.
2. Головное устройство — фронт — тыл — сабвуфер — 5-канальный усилитель на фронт, тыл и сабвуфер.
   В ее основе лежит предыдущая схема. Отличается лишь тем, что дает подзвучку и в заднюю часть салона. В настройке сложнее, чем первая схема, и не всегда удается добиться желаемого результата.
3. Головное устройство — фронт — сабвуфер — 2-канальный усилитель на фронт — 2-канальный усилитель на сабвуфер.
   Любите мощные басы? Тогда эта схема для вас. Получаем большую мощность, подключая мостом двухканальный усилитель на сабвуфер.
4. Головное устройство — фронт — сабвуфер — 4-канальный усилитель на фронт — 2-канальный усилитель на сабвуфер.
   Самая дорогостоящая из представленных схем. И самая лучшая. Качество звучания и мощность достигаются посредством поканального усиления.

Схема Подключения Усилителя В Авто

Особое внимание следует обратить на место прохода провода через стенку моторного отсека.

Как самостоятельно подключить усилитель в автомобиле

Схема подключения 4-х канального усилителя

В автомобильном усилителе имеется импульсный преобразователь напряжения — он повышает имеющиеся 12 вольт, до двухполярного напряжения, амплитудой от 30 до волть зависит от мощности усилителя.

В этой статье я постараюсь доступным и простым языком рассказать и показать, что подключение автомобильного усилителя на самом деле простое дело. Питание на усилитель подается через предохранитель от аккумулятора отдельным кабелем. Ну а дальше — обычный усилитель мощности, практически такой же, как и в домашнем.

Соединение с устройством усиления производят короткими проводами. Так как звуковое оборудование часто размещается в багажнике автомобиля, то рассматривается длина проводов порядка 5 метров.

Он позволяет работать в различных режимах, с сабвуфером, с средними частотами или со всем диапазоном. Итак, для повседнева минуса с кузова будет достаточно. Как сделать сабвуфер: дельные советы.

Как выбрать предохранитель читайте здесь. Критерии подбора усилителя Как и любая другая техника, автомагнитола имеет определённые характеристики.

Комментарии и отзывы

Как работает усилитель Чтобы понять это, необязательно вникать в его электрическую схему и выяснять, из каких элементов он собран. Предназначены для подключения двух динамических головок с большим значением мощности, чем для одноканального усилителя.

Итоги Для установки усилителя обязательно выбирать только качественные провода, они не должны иметь каких-либо повреждений. Каждый источник звука имеет определённый уровень выходного напряжения.

✆ +38 (066) 607-45-19 ✆+38 (068) 359-71-76

Защищайте кабеля от повреждений с помощью дополнительной изоляции.

Провода должны быть хорошо заизолированы изолентой.

Этот разъем используется, если в автомагнитоле нет линейных выходов, в принципе, реализована та же схема, что я приводил ранее с резисторами. Ну а колбу-держатель для предохранителя можете покупать любой, исходя из ваших личных предпочтений. Чтобы избежать появления стуков корпуса устройства о другие элементы конструкции, адаптер оборачивают поролоном и закрепляют изолентой.

На гнёзда Remote подводится сигнальный провод от источника сигнала, т. Еще один важный момент. Как правильно подключить усилитель в авто Существует три основных проблемы, относящиеся к компоновке автомобильной звуковоспроизводящей техники. Необходимость в таком напряжении возникает в результате недостаточного питания от бортовой сети для раскачки динамиков.

Зачем необходим усилитель к магнитоле в машине

Не стоит устанавливать устройство в первом понравившемся месте: скорей всего это будет далеко не лучший вариант. Часто на качество звука влияет плохое качество усилителя и колонок, когда технические средства приобретаются с рук, но бывает, что брендовая техника звучит очень плохо. Так как звуковое оборудование часто размещается в багажнике автомобиля, то рассматривается длина проводов порядка 5 метров.

Такое подключение усилителя в автомобиле обеспечит наиболее надёжный контакт, который не будет зависеть от вибрации и тряски. Для подачи питания провод выбирают согласно мощности усилителя.

Как правильно подключить усилитель в авто

Именно на кузов, штатная проводка навряд ли рассчитана на дополнительный ток потребляемый усилителем. Но чтобы ухо нормально воспринимало НЧ-звуки вместе с другими СЧ и ВЧ , звуковая мощность должна быть в 2 раза больше, чем правого R и левого L каналов в отдельности. Поскольку питание устройства осуществляется от автомобильного аккумулятора, то суммарную мощность каналов нужно разделить на 12 вольт. Самая популярная схема эксплуатации и очень часто в мостовом режиме используют не соответствующую нагрузку и как следствие выход из строя усилителя, не хотите изнасиловать свой усилитель не цепляйте к нему мостом саб сопротивлением меньше 4Ом, рекомендую нагрузку использовать на 8Ом.

Как установить стереоусилитель и эквалайзер в автомобиле

Джул Пэмплин

Энтузиасты автозвука жаждут мощности и контроля. Для достижения этих целей вы можете добавить к своей стереосистеме усилитель и эквалайзер. Усилитель добавит громкости и глубины звука любой стереосистеме. Эквалайзер дает вам возможность управлять звуковым выходом в соответствии с вашими конкретными требованиями. Вы можете поручить установку техническому специалисту в магазине послепродажного обслуживания, или вы можете сделать это самостоятельно и сэкономить на рабочей силе.

Шаг 1

Отсоедините отрицательный кабель аккумулятора (или кабель заземления) от аккумулятора. Кабель заземления — это черный кабель, который соединяет аккумулятор с рамой или шасси автомобиля. Используйте крестообразную отвертку, чтобы ослабить болт зажима на кабеле. Снимите зажим с отрицательного провода аккумуляторной батареи.

Шаг 2

Подсоедините кольцевую клемму комплекта проводки усилителя к положительному проводу аккумулятора. Выньте предохранитель из держателя предохранителя на кольцевой клемме.

Шаг 3

Установите усилитель и эквалайзер в багажник автомобиля. Блоки могут быть установлены в других местах автомобиля, но багажник идеально подходит для вентиляции усилителя и легкого доступа к эквалайзеру.

Шаг 4

Снимите стереосистему с приборной панели автомобиля. Процедуры удаления различаются. Инструкции по правильному снятию см. в руководстве по эксплуатации вашего автомобиля.

Шаг 5

Проложите основной кабель питания от аккумуляторной батареи к багажнику автомобиля. Используйте инструмент для отделки панелей, чтобы снять панели, прикрепив ковровое покрытие к полу автомобиля.

Шаг 6

Подключите кабель питания к аккумулятору и усилителю.

Шаг 7

Протяните сигнальный кабель от стереосистемы к усилителю. Во избежание помех прокладывайте сигнальные провода с противоположной стороны автомобиля.

Шаг 8

Подсоедините провод включения от стереосистемы к усилителю. Провод включения можно проложить вместе с сигнальным кабелем, не беспокоясь о помехах.

Шаг 9

Подсоедините заземляющий провод от комплекта проводки усилителя к раме автомобиля. Для оптимального заземления заземляющий провод должен иметь длину менее 20 дюймов и подсоединяться к раме в любом доступном месте болта в багажнике.

Шаг 10

Подключите динамики к усилителю с помощью стандартного провода для динамиков.

Шаг 11

Подсоедините соединительные кабели эквалайзера к стереосистеме и протяните их к багажнику. Используйте адаптер жгута проводов. Прокладывайте соединительные кабели не по кабелю питания усилителя, а по другому пути. Кабель питания будет вызывать звуковые помехи, если он сгруппирован с сигнальными кабелями.

Шаг 12

Подключите соединительные кабели к эквалайзеру.

Шаг 13

Замените стереосистему в док-станции на приборной панели автомобиля.

Шаг 14

Подсоедините заземляющий кабель к отрицательному выводу аккумуляторной батареи автомобиля. Используйте отвертку с крестообразным шлицем, чтобы затянуть зажим вокруг провода. Затяните зажим так, чтобы его нельзя было перемещать по отрицательному проводу рукой.

Шаг 15

Вставьте предохранитель в кольцевую клемму комплекта проводки усилителя.

Каталожные номера

• Установка эквалайзера Crutchfield
• Установка усилителя Crutchfield

Вещи, которые вам понадобятся

• Крестообразная отвертка
• Инструмент для отделки панели
• Комплект проводки усилителя
• Соединительные кабели
• Адаптер жгута проводов

Писатель Био более семи лет

5 . В качестве финансового консультанта по продажам Памплин подготовил рекламный текст для двух крупнейших банков США. Он учился в Университете Карнеги-Меллона, получив заслуженную стипендию по программе «Карьера в области прикладных наук и технологий», а затем служил в 1-м танковом батальоне Корпуса морской пехоты США.

Другие статьи

Как установить автомобильный аудиоусилитель и сабвуфер

Авторы: редакция

В этой статье вы получите более полное представление об автомобильных аудиокомпонентах и ​​узнаете, как их успешно установить.

Сначала под капотом автомобиля отсоедините кабель от отрицательной (-) клеммы аккумуляторной батареи. Это предотвратит случайное короткое замыкание при установке усилителя.

Найдите место под капотом, где можно установить держатель предохранителя. Обязательно найдите место, максимально близкое к аккумулятору, поскольку предохранитель может защитить от короткого замыкания только в том случае, если предохранитель находится внутри короткого замыкания. После того, как вы нашли место, просверлите и привинтите держатель предохранителя на место.

В салоне автомобиля найдите место, предпочтительно существующую защитную резиновую втулку, которая обеспечит легкий проход через брандмауэр и под капот. На изображении слева показан пример существующей резиновой втулки, которая обеспечивала доступ изнутри автомобиля к области под капотом. Как только вы нашли эту втулку, попробуйте протолкнуть через нее провод питания изнутри автомобиля. Если вы не можете этого сделать, проколите втулку пару раз отверткой и попробуйте снова протолкнуть провод питания.

После того, как вы протолкнули провод питания через втулку, найдите провод питания под капотом и потяните достаточно, чтобы соединить провод с держателем предохранителя. На этом этапе вы можете поместить предохранитель в держатель предохранителя и подключить провод питания, пропущенный через брандмауэр, к держателю предохранителя. Вы также можете подключить короткий провод питания от положительной клеммы аккумулятора к другой стороне держателя предохранителя.

Протяните провод питания через автомобиль в багажник. Как правило, хорошим местом для прокладки провода питания является край ковра со стороны водителя. Обычно это держится с помощью пластиковых застежек, которые можно легко отсоединить и снова закрепить. Сняв заднее сиденье, вы также получите легкий доступ к багажнику. Заднее сиденье обычно удерживается на месте двумя зажимами, расположенными под каждым «ковшеобразным» сиденьем. Иногда есть также болт, удерживающий сиденье на месте.

Получите доступ к своему вторичному CD-ресиверу или головному стереофоническому устройству с выходами RCA и дистанционным подключением проводов. Получив доступ, подключите кабели RCA к выходу сабвуфера (SUB OUT), а также подключите провод дистанционного включения к проводу «RMT» или «REMOTE» на головном CD-устройстве (обычно это синий провод). Протяните эти провода обратно в багажник к месту расположения усилителя, как вы сделали с проводом питания. Чтобы предотвратить попадание шума в систему, прокладывайте сигнальные провода и провода динамиков со стороны пассажира автомобиля и прокладывайте их отдельно от провода питания.

Подсоедините провод питания к разъему «+12V» или «PWR» на усилителе, подключите провод дистанционного включения к разъему «RMT» или «REMOTE» на усилителе, а также подключите разъемы RCA к вход RCA на вашем усилителе.

Обожмите кольцевую клемму на одном конце заземляющего провода. Найдите в багажнике существующий болт, к которому можно прикрепить кольцевую клемму заземляющего провода. Если его нет, найдите участок, который будет покрыт ковром, где вы сможете просверлить его целиком и поместить свой собственный болт. Не забудьте соскоблить немного краски, чтобы обеспечить хорошую проводимость заземляющего провода. Теперь подключите заземляющий провод к клемме GND или «Ground» вашего усилителя.

Подключите сабвуфер к усилителю с помощью кабеля динамика. Убедитесь, что положительная (+) клемма сабвуфера подключена к положительной (+) клемме усилителя, иначе сабвуфер будет сдвинут по фазе на 180º.

Теперь подключите отрицательную клемму аккумулятора и убедитесь, что усилитель включается и слышен звук сабвуфера. После того, как вы убедились, что все правильно подключено, соберите свой автомобиль и наслаждайтесь ударом!

Советы

• При выборе провода питания, заземления и динамика убедитесь, что сечение провода соответствует мощности, которую он будет передавать.
• Выберите предохранитель, который будет лишь немного больше тока, потребляемого вашей системой. Выбор слишком большого предохранителя может привести к нагреву провода, расплавлению изоляции и возможному возгоранию.
