Для передачи полного диапазона звуков требуется совместная работа системы колонок и низкочастотного излучателя. При этом существует два варианта обустройства домашней звуковой системы: самостоятельная сборка и покупка готового домашнего кинотеатра. Очевидно, что второй вариант кажется более простым, но стоит помнить, что готовая система будет стоить значительно дороже. В рамках данного материала мы подробнее рассмотрим, как самостоятельно подключить сабвуфер к усилителю, чтобы наладить работу домашнего кинотеатра самостоятельно. Забегая наперед, отметим, что это далеко не так сложно, как кажется.

Покупка сабвуфера становится актуальной в тот момент, когда человек замечает, что при работе звуковой системы не хватает басов. В этот момент один из основных вопросов заключается в том, как подключить сабвуфер к усилителю, чтобы обеспечить корректную работу всей акустической системы.

Отметим, что конкретный вариант подключения будет зависеть от параметров телевизора, а также других устройств в системе, в частности, специального блока для усиления сигнала, а также низкочастотного излучателя.

Особенности подключения сабвуфера к телевизору

Для начала стоит отметить, что все низкочастотные излучатели можно классифицировать на две основные категории: пассивные и активные. Рассмотрим их отличия. Главная особенность активных моделей заключается в наличии встроенного усилителя мощности, что подразумевает, что сигнал будет усиливаться непосредственно в сабвуфере. Это позволяет добиться минимума потерь и искажений при работе. В свою очередь у пассивного излучателя подобный модуль отсутствует, из-за чего качество звука может быть ниже.

Из этих конструктивных особенностей устройств логично выходит, что пассивный сабвуфер может подключаться только к ресиверу или усилителю, в то время как активный низкочастотный излучатель может подключаться напрямую к телевизору.

В комплекте с активным излучателем поставляются соответствующие кабеля, которые подключаются в соответствующие разъемы, чего достаточно для начала работы. Далее может потребоваться настроить устройство, в частности, выбрать соответствующие разъемы для работы, после чего можно будет сразу заметить более объемное звучание баса.

Отдельно отметим, что в современных моделях телевизоров подобных аналоговых разъемов может не быть, потому для подключения используются разъемы HDMI или разъем 3,5 мм. Также добавим, что в современных телевизорах имеются алгоритмы автоматической синхронизации и подключения устройств, потому при подключении нового устройства телевизор сам будет выводить подсказки и шаги по подключению, придерживаясь которых можно будет быстро настроить всю систему.

Теперь перейдем к рассмотрению особенностей подключения пассивного низкочастотного излучателя к телевизору. Из-за конструктивных особенностей подобных устройств их нужно подключать не к телевизору, а к усилителю или ресиверу.

Не стоит переживать, эта процедура также является достаточно простой, для начала достаточно изучить выходы и входы, имеющиеся на сабвуфере и непосредственно усиливающем модуле, после чего использовать имеющиеся интерфейсы подключения.

Разумеется, оптимальным вариантом является использование портов HDMI. Они позволяют обеспечить наиболее высокое качество звука за счет цифрового формата передачи данных. Следовательно, если имеются парные порты HDMI, то рекомендуется использовать именно их. Соединяете вход IN сабвуфера с выходом OUT усилителя. Кабель для подобного подключения поставляется в комплекте. После этого можно будет начать эксплуатацию системы.

Еще одним отличным вариантом подключения является коаксиальный кабель, который позволяет обеспечить сопоставимое с HDMI качество звука. Находите слот вход под коаксиальный кабель на сабвуфере и соответствующий выход на усилителе, после чего соединяете их. С этого момента вы можете наслаждаться высоким качеством звука.

В случае отсутствия слотов HDMI и выходов под коаксиальный кабель, вы всегда можете использовать композитные разъемы RCA или интерфейс SCART. При выборе RCA очень важно учитывать полярность при подключении. Впрочем, сделать это достаточно просто, достаточно соединять кабелем разъемы согласно цвету шнуров. Стоит понимать, что данные два интерфейса будут предлагать более низкое качество звука, поскольку они используют аналоговый, а не цифровой сигнал.

Особенности подключения сабвуфера к аудиосистеме автомобиля

Крайне распространенной темой является подключение сабвуфера к аудиосистеме автомобиля, поскольку достаточно большое количество автолюбителей предпочитает наслаждаться качественным звуком, а стандартная аудиосистема автомобиля редко обеспечивает высокое качество звука.

Сразу отметим, что подключение сабвуфера в авто будет полностью зависеть от желаний и возможностей автолюбителя. Более того, стоит подготовиться, что подключить сабвуфер в автомобиле будет сложнее, чем в домашней акустике. Рекомендуется обращаться к профильным специалистам, чтобы исключить проблемы при подключении.

Если рассматривать автомобильные усилители, то наиболее распространенной категорией являются 4-х канальные устройства, которые дают возможность подключения нескольких колонок и сабвуфера. При этом существует несколько комбинаций подключения, к примеру, можно включить в систему пару колонок и сабвуфер, а можно систему из колонок и два сабвуфера. Все зависит от предпочтений автолюбителя.

При подключении усилителя в первую очередь следует обеспечить его бесперебойное питание, для чего потребуется пустить специальный кабель от аккумулятора к усилителю, а также оснастить систему предохранителем. Рядом с усилителем следует поставить конденсатор.

Далее предлагается более подробно рассмотреть алгоритм подключения сабвуфера к магнитоле с усилителем на практике. Сразу подчеркнем, что все операции по подключению акустики следует производить только убедившись, что акустика отключена от аккумулятора. Иначе вы рискуете сделать короткое замыкание в системе, которое придет к выходу из строя отдельных элементов или всей системы. Более того, есть шанс повредить бортовую систему самого автомобиля. Сам алгоритм подключения будет выглядеть следующим образом:

• Прокладывание кабеля от аккумулятора автомобиля к усилителю. Как уже отметили выше, протягивать кабель нужно без закрепления на клемме. При этом предохранитель по своему номиналу должен соответствовать максимальной мощности усилителя.
• Сделать гофрированную защиту участка кабеля, находящегося в моторном отсеке. При этом нужно продумать, как кабель будет протянут в салоне. Вполне вероятно, что потребуется снять какие-то элементы отделки салона.
• Вывести кабель в багажник при помощи специального технологического отверстия. В некоторых автомобилях вы можете столкнуться с отсутствием подобного отверстия, тогда придется сделать его самостоятельно при помощи дрели. Для защиты кабеля от перетирания в разъем нужно установить резиновую втулку.
• После протягивания кабель в багажник требуется подключить его к плюсовой клемме усилителя. Минусовый контакт требуется заземлить, для этого достаточно кинуть провод на любую металлическую деталь. Далее требуется установить конденсатор, который заземляется аналогично усилителю.

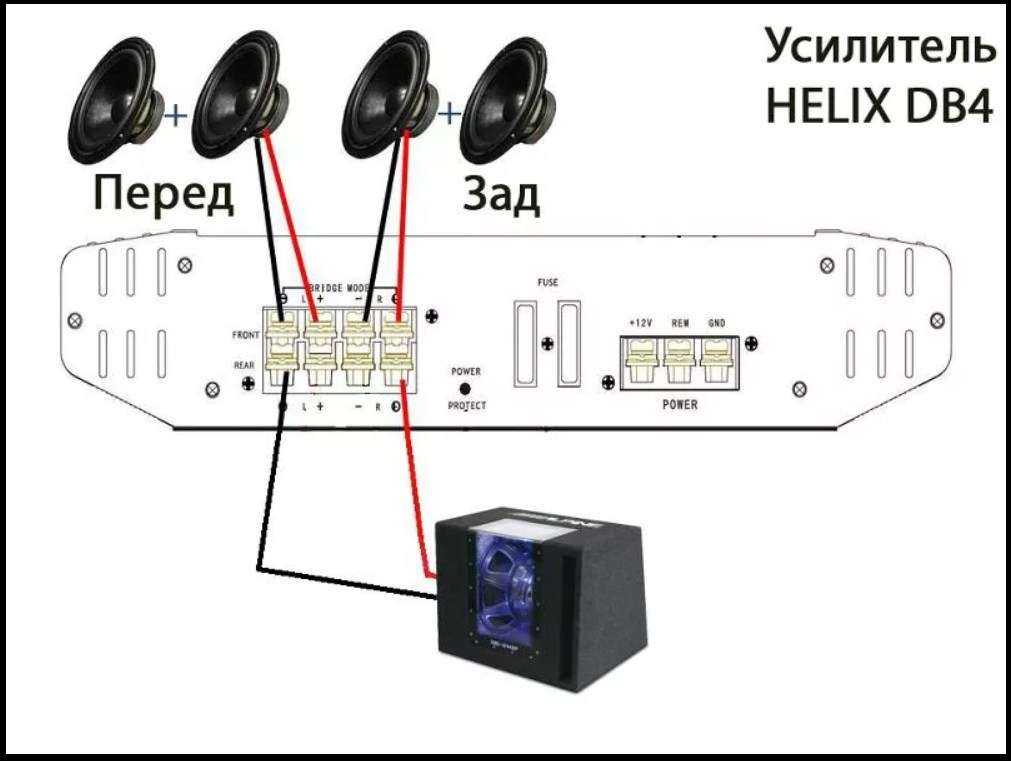

• Осуществить подключение контактов усилителя и клемм сабвуфера. Ключевое внимание здесь следует уделить полярности, поскольку в противном случае сабвуфер быстро выйдет из строя. Также следует проверить надежность крепления. Из-за слабого закрепления серьезно ухудшиться качество звука.
• Подключение магнитолы к системе. Здесь нужно соединить соответствующие разъемы магнитолы при помощи кабелей. Особое внимание уделяется протягиванию проводов в салоне, они не должны мешать другим проводам и системам.
• Соединить аналоговый вход усилителя и аналоговый выход магнитолы. Для этого следует использовать композитный кабель RCA. Здесь также очень важно соблюдать полярность, впрочем, все разъемы и кабели помечены соответствующим цветом. Достаточно придерживаться его, чтобы правильно подключить все элементы системы.
• Подключить кабель управления питанием к синему проводу магнитолы.
• Подключить сформированную акустическую систему к источнику питания. Теперь систему можно будет полноценно эксплуатировать и наслаждаться звуком более высокого качества.

Отметим, что аналогичный алгоритм может использоваться и для подключения двух сабвуферов к усилителю. Главное отличие заключается в том, что в пятом пункте будет использоваться в 2 раза больше клемм, остальные манипуляции останутся неизменными.

ЧИТАТЬ ДРУГИЕ СТАТЬИ

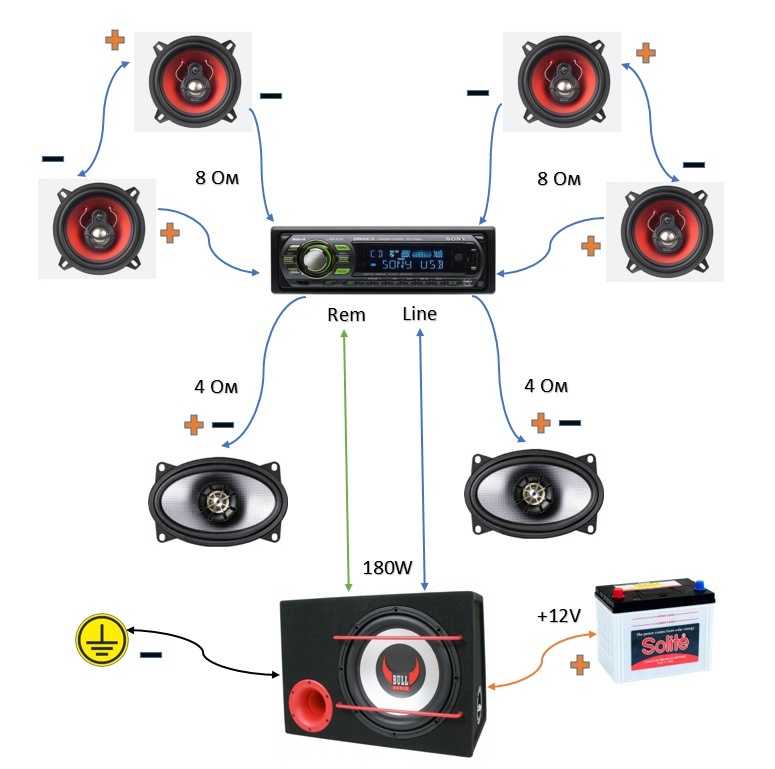

Подключение сабвуфера к автомагнитоле

Этот процесс достаточно простой, только вот многие даже боятся покупать в машину сабвуферы, считая, что они отдадут уйму средств на подключение в специальном сервисе. В этом не сложно убедиться. Для начала необходимо от аккумулятора подпитать усилитель, определившись сначала, где он будет стоять.

Можно использовать самое простое расположение в боковой стенке багажника, здесь он абсолютно не будет мешать в его дальнейшем использовании. Дальше на усилителе нужно найти клеммы, что бы подключить питающий кабель. Там будет два питающих плюса и минус.

Принцип подключения следующий: от аккумулятора берется минус и ведется до усилителя, пряча при этом под обшивку пола. Есть еще один вариант, что бы ни тянуть от аккумулятора кабель, нужно найти голый металл в багажнике, просверлить отверстие и болтом зажать провод, который будет минусом, так как от аккумулятора минус идет к корпусу автомобиля и не придется тянуть провод через всю машину. Кабель необходим с сечением приблизительно 5-6мм, так как большую часть энергии берет усилитель. Далее потребуется плюс и его точно придется проводить от аккумулятора напрямую, так как иных вариантов нет. Сечение кабеля также должно быть не менее 5-6мм, а лучше больше. Теперь усилитель подпитан, но еще не работает, так как необходим еще плюс к третей клемме усилка.

Взять его можно, откуда угодно, важно, что бы этот плюс не был постоянным, иначе усилитель, всегда будет включенным, даже при отключенном двигателе.

Можно, например, взять плюс, питающий магнитолу, как раз питаться он начинает от поворота ключа в зажигании. Провод нужно взять с небольшим сечением примерно 1мм. Теперь сабвуфер можно подключать к усилителю. Опять же ищем на усилителе клеммы и, имея два канала подключать нужно в мостовом соединении. Там выдаваемая мощность будет примерно 400 ватт, как раз необходимое количество, ведь в номинале сабвуфера 300 ватт. Нужно взять двухжильный кабель сечением 2мм и подключить одним концом к клемме сабвуфера. После подключаем минус от одного канала, плюс от другого канала, делая тем самым мостовое соединение. Теперь сабвуфер подключен к усилителю, остается все это подключить к магнитоле. Для начала стоит определиться, имеется ли выход под сабвуфер в вашей магнитоле, находится он в ее задней части.

Обычно там несколько тюльпанов (выходов) и нужно выбрать именно тот, который подходит для подключения сабвуфера. Если такого нет (например, стоит штатная или старая автомагнитола), тогда придется докупить специальный переходник, подключающийся от обычных проводов, которые идут к динамикам от магнитолы. Он преобразовывает сигнал, делая его подходящим к сабвуферу для подключения. Затем потребуется большой длины кабель с тюльпанами на обоих концах для подключения автомагнитолы к усилителю. Приобрести его стоит, что бы ни мучиться с соединением тюльпанов, но если вы решитесь это сделать, то понадобится 4-х или 2-х жильный кабель с сечением 2мм и 3-4 тюльпана. Количество жилок в проводе и тюльпанов зависит от того сколько сабвуферов у вас будет. На один сабвуфер нужно взять двухжильный кабель и 2 тюльпана.

Последние соединяются одинаково и с одной стороны и с другой, от центра одного тюльпана одна жила к центру другого, вторая жила от одного края тюльпана к другому. Затем все тщательно соединяется и изолируется, чтобы сигнал не пропадал, и не искажался. После того, как все будет готово, можно соединять выход магнитолы под сабвуфер одним тюльпаном, а другим выход под усилитель. Принцип подключения активного сабвуфера ничем не отличается, кроме того, что усилитель там врезается в короб и его не потребуется соединять с сабвуфером. Выходы для подключения и питания такие же, так что ничего больше не потребуется кроме как выполнить выше перечисленное.

© Copyright. carsound-factory.ru. Все права защищены. При копировании любого материала с ресурса гиперссылка ОБЯЗАТЕЛЬНА!

Схемы подключения сабвуфера

от Crutchfield’s

Я принадлежу к культуре прекрасного изображения и звука, и мне нравится распространять информацию.

Я с детства возился с электроникой, начиная с разборки и сборки телевизоров и радиоприемников. Я всегда снова собирал их вместе и работал. Подростком я прошел курсы радио и электроники и стал радиолюбителем. Я работал в школьной постановочной бригаде, управляя звуком, светом и кинопроектором. После колледжа я присоединился к рок-н-ролльной группе в качестве звукорежиссера и научился таскать с собой и управлять оборудованием, благодаря которому музыка звучит хорошо и громко.

Работая в музыкальном магазине в Остине, штат Техас, я несколько лет занимался производством, установкой, ремонтом и эксплуатацией звуковых систем. Нашими клиентами были студии звукозаписи, ночные клубы и гастролирующие группы. В конце концов я вернулся в Шарлоттсвилль, штат Вирджиния, и открыл небольшую студию звукозаписи. В 2006 году я, наконец, пришел в себя и устроился на эту работу в Crutchfield. На самом деле они платят мне за то, чтобы я болтал, разглагольствовал и объяснял, что мне нравится в музыке, электронике и хорошем звуке.

Учитывая мой опыт, меня заставили писать о некоторых из самых сложных электронных продуктов, которые продает Кратчфилд: автомобильные усилители, процессоры цифровых сигналов, электропроводка, профессиональные звуковые микшеры и акустические системы.

Подробнее о Buck

• Начал работу в компании Crutchfield в 2006 г.
• Прошел тщательное обучение внутренних консультантов, изучив тонкости различных продуктов
• Разработал и организовал электрические схемы сабвуферов Crutchfield
• Получает актуальную информацию, посещая обучающие семинары для поставщиков по новым продуктам
• Получение сертификата MECP (сертифицированный профессионал в области мобильной электроники)
• Автор десятков статей о Crutchfield и сотен презентаций продуктов, в основном посвященных автомобильным аудиоусилителям и профессиональному аудиооборудованию
• Отвечает на многие вопросы клиентов, размещенные в комментариях к его статьям
• Звукорежиссер на пенсии с многолетним опытом создания хорошего звука для других людей
• С 1999 по 2018 год также работал оператором видеокамеры на футбольных и баскетбольных матчах Университета Вирджинии.

Еще от Бака Померанца и усилители

Что делает звуковой процессор?

Лучшие многоканальные автомобильные усилители на 2023 год

Входы уровня динамиков или преобразователь линейного выхода (LOC)?

19 мая 2022 г.

В этой статье мы поможем вам найти лучший способ подключения сабвуферов к усилителю. Мы начнем с некоторых основных и важных терминов, касающихся сабвуфера и усилителя. Но если хотите, можете сразу перейти к схемам подключения.

[Ve este artículo en español]

Существует множество способов соединения сабвуферов и усилителей вместе. Идеальная настройка — это когда сабвуферы и усилители соответствуют своим возможностям импеданса и мощности для оптимизации производительности.

Питание с осторожностью

На схемах показаны конфигурации проводки для усилителей и сабвуферов, которые уже согласованы по возможностям мощности. Вы не должны никогда не подключать сабвуферы к усилителю, который может дать им больше мощности, чем их суммарная среднеквадратичная мощность . Это может привести к повреждению сабвуфера или усилителя. Дополнительные указания см. в разделе Как согласовать сабвуферы и усилители.

Вот пример схемы подключения двух сабвуферов DVC с сопротивлением 4 Ом к одноканальному усилителю:

Термины подключения, которые необходимо знать

Схемы приведены ниже, но сначала давайте объясним несколько важных терминов.

SVC

Переходник с одной звуковой катушкой и двумя контактными клеммами, одна из которых помечена как положительная, а другая — как отрицательная.

DVC

Переходник с двойной звуковой катушкой с четырьмя контактными клеммами, двумя положительными и двумя отрицательными клеммами. Это дает вам больше возможностей для подключения сабвуфера в различных ситуациях.

Ом

Импеданс нагрузки или сопротивление выходному сигналу усилителя катушки сабвуфера. Звуковые катушки сабвуфера обычно бывают с импедансом 2 Ом, 4 Ом или 8 Ом. Значение часто напечатано на магните, если вы не уверены в том, что у вас есть.

Последовательная и параллельная проводка

Эти термины относятся к двум способам прокладки проводов громкоговорителей для надлежащего управления общей импедансной нагрузкой. Независимо от того, нужно ли вам использовать последовательную конфигурацию проводки, параллельную проводку или их комбинацию, наши диаграммы покажут вам лучший способ подключения ваших колонок, не используя запутанных технических терминов.

Когда вы соединяете двойные звуковые катушки и несколько сабвуферов вместе, результирующий общий импеданс не всегда просто вычислить или использовать на практике. На приведенной выше схеме звуковые катушки каждого сабвуфера соединены последовательно, а сами два сабвуфера соединены параллельно.

[Магазин автомобильных сабвуферов]

Выход усилителя

Усилитель выдает больше мощности через сабвуфер с низким сопротивлением, чем через сабвуфер с высоким сопротивлением. Но более низкий импеданс также означает большую нагрузку на усилитель. Некоторые усилители (обозначенные как « low-imp » в приведенных ниже ссылках) могут даже безопасно управлять нагрузкой в ​​1 Ом и достигать максимальной выходной мощности. Обратитесь к производителю вашего усилителя или к руководству пользователя, чтобы определить, может ли ваш усилитель работать с нагрузкой с низким импедансом.

Мостовой режим

Мостовое подключение усилителя объединяет два канала усилителя в один для получения большей мощности. Недостатком шунтирования является то, что шунтированные каналы не могут управлять импедансными нагрузками так низко, как при отсутствии шунтирования. Правильный способ шунтирования усилителя обычно указан на клеммах проводов динамика усилителя. Для получения дополнительной информации прочитайте нашу статью «Как шунтировать усилитель».

[Магазин автомобильных усилителей]

Провод

Все провода, изображенные на схемах подключения сабвуфера, являются проводами динамиков. Для подключения сабвуферов мы рекомендуем использовать провода сечением от 12 до 16.

[Покупка проводов для динамиков]

Найдите нужную схему подключения

Теперь давайте подключим эти сабвуферы! Все наши электрические схемы приведены ниже. Выберите на диаграмме количество и тип имеющихся у вас сабвуферов. В зависимости от вашего оборудования может быть несколько способов безопасного подключения сабвуферов.

• 1 сабвуфер SVC 2 Ом, моноусилитель: 2 Ом
• 1 сабвуфер SVC 4 Ом, моноусилитель: 4 Ом
• 1 сабвуфер SVC 8 Ом, моноусилитель: 8 Ом
• 1 DVC 2 Ом сабвуфер, моноусилитель: 4 Ом
• 1 Сабвуфер DVC 2 Ом, моноусилитель с низким сопротивлением: 1 Ом
• 1 Сабвуфер DVC 4 Ом, моноусилитель: 2 Ом

• 2 Сабвуфер SVC 2 Ом, моноусилитель: 4 Ом
• 2 2-омные сабвуферы SVC, монофонический усилитель с малым сопротивлением: 1 Ом
• 2 сабвуфера SVC 4-омный сабвуфер, монофонический усилитель: 2 Ом
• 2 сабвуфера SVC 8-омный, монофонический усилитель: 4 Ом
• 2 сабвуфера DVC 2-омный , моноусилитель: 2 Ом
• 2 сабвуфера DVC 4 Ом, моноусилитель: 4 Ом
• 2 сабвуфера DVC 4 Ом, моноусилитель с малым сопротивлением: 1 Ом

• 3 сабвуфера SVC 2 Ом, моноусилитель : 6 Ом
• 3 сабвуфера SVC 4 Ом, моноусилитель с низким сопротивлением: 1,3 Ом
• 3 сабвуфера SVC 8 Ом, моноусилитель: 2,7 Ом
• 3 сабвуфера DVC 2 Ом, моноусилитель: 3 Ом
• 3 DVC 2
• 4 сабвуфера SVC 2 Ом, моноусилитель: 2 Ом
• 4 сабвуфера SVC 4 Ом, моноусилитель: 2 Ом
• 4 сабвуфера SVC 4 Ом , моноусилитель: 4 Ом
• 4 сабвуфера SVC 4 Ом, моноусилитель с низким сопротивлением: 1 Ом
• 4 сабвуфера SVC 8 Ом, моноусилитель: 2 Ом
• 4 сабвуфера DVC 2 Ом, моноусилитель: 4 Ом
• 4 сабвуфера DVC 2 Ом, моноусилитель с низким сопротивлением: 1 Ом
• 4 сабвуфера DVC 4 Ом, моноусилитель: 2 Ом

• 1 сабвуфер SVC 2 Ом, 2 канала усилителя с низким сопротивлением: 2 Ом
• 1 сабвуфер SVC 4 Ом, 2-канальный усилитель: 4 Ом
• 1 сабвуфер SVC 8 Ом, 2-канальный усилитель: 8 Ом
• 1 сабвуфер DVC 2 Ом, 2-канальный усилитель: 4 Ом , 2-канальный усилитель: 8 Ом
• 1 сабвуфер DVC 4 Ом, 2-канальный усилитель с низким сопротивлением: 2 Ом

• 2 сабвуфера SVC 2 Ом, 2-канальный усилитель: 2 x 2 Ом 2-канальный усилитель: 2 x 4 Ом
• 2 сабвуфера SVC 4 Ом, 2-канальный усилитель с низким сопротивлением: 2 Ом
• 2 сабвуфера SVC 8 Ом, 2-канальный усилитель: 4 Ом
• 2 сабвуфера DVC 2 Ом, 2-канальный усилитель: 2 x 4 Ом
• 2 2-омные сабвуферы DVC, 2-канальный усилитель с низким сопротивлением: 2 Ом
• 2 4-омные сабвуферы DVC, 2-канальный усилитель: 2 x 2 Ом
• 2 4-омные сабвуферы DVC, мостовое соединение, 2-канальный усилитель: 4 Ом

• 3 2-омные сабвуферы SVC, 2-канальный усилитель: 6 Ом
• 3 SVC 8-омные сабвуферы, 2-канальный усилитель с низким сопротивлением: 2,7 Ом
• 3 2-омные сабвуферы DVC, 2-канальный усилитель с низким сопротивлением: 3 Ом
• 3 сабвуфера DVC 4 Ом, 2-канальный усилитель: 6 Ом
• 3 сабвуфера DVC 4 Ом, 2-канальный усилитель с низким сопротивлением: 2,7 Ом

• 4 сабвуфера SVC 2 Ом, 2-канальный усилитель: 2 x 4 Ом
• 16
9015 4 сабвуфера SVC 2 Ом, 2 канала усилителя с низким сопротивлением: 2 Ом
• 4 сабвуфера SVC 4 Ом, 2 канала усилителя: 2 x 2 Ом
• 4 сабвуфера SVC 8 Ом, 2 канала усилителя: 2 x 4 Ом
• 4 Сабвуфер DVC 2 Ом, 2-канальный усилитель: 2 x 2 Ом
• 4 сабвуфера DVC 4 Ом, 2-канальный усилитель: 2 x 4 Ом

• 2 сабвуфера SVC 4 Ом, 4-канальный усилитель: 2 x 4 Ом
• 2 сабвуфера SVC 8 Ом, 4-канальный усилитель: 2 x 8 Ом
• 2 сабвуфера DVC 2 Ом, 4-канальный усилитель: 2 x 4 Ом
• 2 сабвуфера DVC 4 Ом, 4-канальный усилитель: 2 x 8 Ом
• 2 4-омные сабвуферы DVC, 4-канальный усилитель с низким сопротивлением: 2 x 2 Ом

• 3 сабвуфера SVC 2-Ом, 4-канальный усилитель: 3 x 2 Ом
• 3 сабвуфера SVC 4-Ом, 4-канальный усилитель: 3 x 4 Ом
• 3 сабвуфера DVC 2 Ом, 4-канальный усилитель: 3 x 4 Ом
• 3 сабвуфера DVC 4 Ом, 4-канальный усилитель: 3 x 2 Ом

• 4 сабвуфера SVC 2 Ом, 4-канальный усилитель: 4 x 2 Ом
• 4 сабвуфера SVC 4 Ом, 4-канальный усилитель: 4 x 4 Ом
• 4 сабвуфера SVC 4 Ом, 4-канальный усилитель с низким сопротивлением: 2 x 2 Ом
• 4 сабвуфера SVC 8 Ом, 4-канальный усилитель: 2 x 4 Ом
• 4 сабвуфера DVC 2 Ом, 4-канальный усилитель: 4 x 4 Ом
• 4 сабвуфера DVC 2 Ом, 4-канальный усилитель с низким сопротивлением: 2 x 2 Ом
• 4 сабвуфера DVC 4 Ом, 4-канальный усилитель: 4 x 2 Ом

Примечание о многоканальных усилителях

Пятиканальные усилители — это популярный способ получить «полную мощность системы» в одном корпусе — четыре канала для четырех динамиков плюс пятый, более мощный канал для ваших сабвуфер. 6- и 8-канальные усилители похожи и предлагают еще большую гибкость. Когда дело доходит до подключения сабвуферов к этим усилителям, будьте проще:

• Если вы подключаете сабвуфер(ы) к каналу сабвуфера, относитесь к нему как к одноканальному усилителю.
• Если вы соединяете два канала усилителя, просто рассматривайте его как 4-канальный усилитель с мостовым соединением.

Начните собирать свою басовую систему сегодня

Теперь, когда вы знаете, как соединять сабвуферы и усилители вместе, вы можете со знанием дела делать покупки в обширном ассортименте сабвуферов и усилителей Crutchfield. У нас также есть комплекты проводки для усилителей, провода для динамиков, кабели RCA, конденсаторы и многое другое.

Свяжитесь с нами по телефону, в чате или по электронной почте, и консультант поможет вам получить то, что вам нужно. Если вы хотите узнать больше об усилителях, ознакомьтесь с нашим Руководством по установке усилителя.
