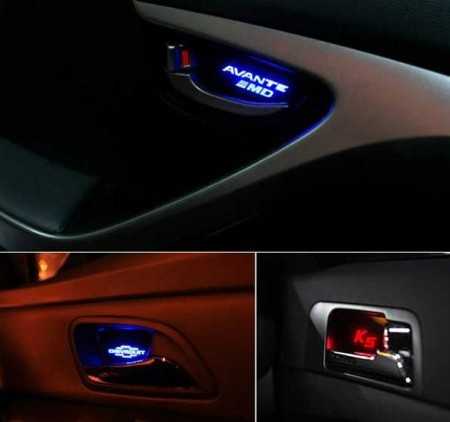

Диодная подсветка дверей автомобиля своими руками

Очень неудобно при выходе из автомобиля нашаривать ногой пространство в темноте, боясь наступить в лужу или грязь. Для того чтобы избежать подобных неприятностей, можно сделать тюнинг автомобиля, используя фонари, которые будут зажигаться при открытии дверей.

Подсветка дверей, а также салона и низа автомобиля является не только функциональным средством, которое помогает при выходе из машины. Она также считается эффективным способом светового декорирования транспортного средства.

Разнообразные сервисные салоны устанавливают фонари, которые зажигаются при открытии дверей. Можно обратиться за помощью к ним либо справиться с задачей своими руками.

Можно выделить фонари двух видов, которые используют для этой цели:

  • светодиоды;
  • неоновую подсветку.

Неоновая подсветка двери авто

Диодная подсветка

Как понятно из названия, диодная подсветка использует в качестве источника света светодиодные фонари.

Среди её достоинств можно назвать следующие:

  1. Простоту монтажа, который можно сделать своими руками.
  2. При выполнении работ своими руками не нужно отдельных креплений — диодная лента имеет, как правило, самоклеящееся покрытие.
  3. Если вы используете отдельные фонари диодного типа небольших размеров, у вас есть возможность вставить их даже в обычные места для монтажа штатных источников освещения.
  4. Короткие периоды включения-выключения позволяют использовать такие фонари не только при открытии дверей, но и для светомузыки в салоне автомобиля.
  5. Диодная лента хорошо переносит удары и воздействие внешней среды. Главная опасность состоит в том, что иногда можно перепутать полярность при монтаже своими руками.

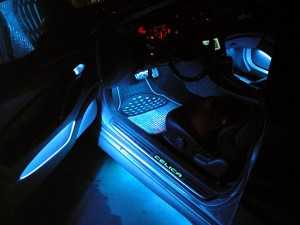

Светодиодная подсветка дверей машины

Неоновые фонари

С неоновой подсветкой всё немного сложнее. Вот краткий перечень характеристик неоновых ламп:

  • Яркость и насыщенность освещения.
  • Сложность монтажа, что затрудняет установку своими руками.
  • Фонари достаточно требовательны к условиям эксплуатации.
  • Плохая реакция на ритмический цикл включения-выключения.
  • Отсутствие стойкости к повреждениям механического характера.

Давайте рассмотрим, как можно своими руками установить внизу салона автомобиля неоновые фонари, а по потолку проложить светодиодную ленту так, чтобы подсветка с логотипом марки авто в двери срабатывала при открытии дверей авто.

Неоновая подсветка передней двери машины

Монтаж своими руками неоновых ламп

Сначала устанавливаются специализированные средства излучения, для монтажа которых вы должны обзавестись всем необходимым, а именно:

  • хомутами из капрона;
  • уголками из алюминия;
  • неоновыми излучателями — разъём необходимо удалить и выполнить зачистку проводов на 1 см;
  • саморезами.

Дальнейший процесс установки неона выглядит следующим образом:

  1. Отпиливаем уголок по размерам средства излучения.
  2. Привинчиваем над торпедой, используя саморезы.
  3. Используя хомуты, закрепляем средство излучения таким образом, чтобы освещалось пространство под ногами.
  4. То же самое проделываем на всех местах для пассажиров. Сзади уголок привинчиваем кверху ребром, чтобы избежать механических повреждений средства излучения.
  5. Всю коммутацию под поликом тянем к торпеде со стороны водителя. Если длины не хватает, необходимо ее увеличить.
  6. Присоединяем провода к датчику, который будет срабатывать при открытии дверей, и включателю штатного света в салоне автомобиля.

Установка своими руками светодиодного освещения

Для того чтобы справиться с работой, нам потребуются:

  • термоусадочная труба;
  • электрические провода;
  • светодиодная лента и диодные фонари.

Если мы покупаем заводскую ленту, то она уже готова к использованию. Если же вы приобрели изделие, которое продаётся по метражу, придётся предварительно подготовить его.

Монтаж осуществляется, как правило, на приборной панели, в местах, где расположены светильники и штатные осветительные элементы. Их можно при желании просто заменить светодиодами. Цоколь у диодного фонаря такой же, как у штатной лампы, поэтому замена выполняется без каких-либо трудностей.

Далее нужно установить ленту внизу в области ног и по периметру верха автомобиля. После необходимых измерений отрезаем то количество ленты, которое необходимо. Разрезы следует осуществлять на участках, где расположены контакты для пайки.

При замере нужно предусмотреть некоторый избыток проводов для запаса. Отрезав и выполнив пайку к контактам ленты, необходимо надеть термоусадочную трубу и выполнить прогревание при помощи фена, пока не будет усадки. Следующие фрагменты обрабатываем похожим образом.

Подключение нужно осуществлять через RGB-блок контейнер или тем же способом, что и неоновые фонари. Это обеспечит срабатывание освещения при открытии дверей машины. Здесь очень важно соблюдать правильную полярность — об этом говорилось выше.

После подключения своими руками подсветка дверей автомобиля будет готова к использованию — проверьте её работу. Если всё в порядке, вас можно поздравить с успехом.

Заключение

Делая вывод, стоит сказать, что система подсветки низа автомобиля, а также днища и салона при открытии дверей — это очень элегантное средство декорирования вашего транспорта.

Такой тюнинг осуществляется с помощью светодиодов и неоновых ламп. Вы вполне можете выполнить все работы своими руками. Главное — действовать по правильной схеме, грамотно смонтировать систему и при подключении не напутать с полярностью. Немножко внимания и терпения — и ваш автомобиль будет эффектно освещаться при каждом открытии дверей.

[democracy]

[democracy]

Автор: Баранов Виталий Петрович

Образование: среднее специальное. Специальность: автослесарь. Профессиональная диагностика, ремонт, ТО легковых авто зарубежного производства 2000-2015 г.в. Большой опыт работы с Японскими и Немецкими авто.

okuzove.ru

Гибкая светодиодная лента для авто в фары и на фары

Диодное освещение широко используется в наших домах, и с достаточно большим успехом оно вытесняет галогенные лампочки из автомобиля. Сегодня подробно рассмотрим, как устанавливается гибкая светодиодная лента для авто в фары или снаружи. Она кардинальным образом меняет внешний вид автомобиля, современно и красиво светятся.

Светодиодами комплектуются в основном только дорогие комплектации машин или престижные модели. Чтобы внести немного индивидуальности, устанавливать можно не только спереди, но и в задние фонари, такие как габариты, поворотники, стоп-сигналы.

Содержание

  • 1. Требования к свету
  • 2. Виды гибкой ленты
  • 3. Установка в фары
  • 4. Установка на фары
  • 5. Как подключить ленту
  • 6. Клеим подсветку внутри фары, видео

Требования к свету

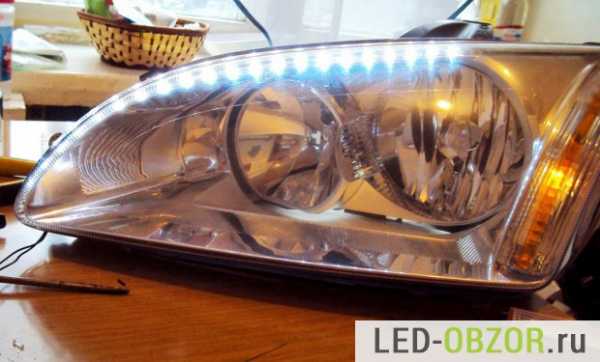

Пример от Форд Фокус

Чтобы головной свет смотрелся целостным и не светил в разнобой, то уделите особое внимание цветовой температуре. Если у вас стоят галогенные лампочки с цветовой температурой 3200К, а вы вставите с белым холодным светом с температурой 6000К, то она будет смотреться инородно и сразу видно, что колхозили своими руками. Так считают большинство, кто занимается автомобильным тюнингом. Ведь производитель не будет проектировать свет с разной температурой.

Не рекомендую использовать диодную ленту внутри без влагостойкой защиты по стандарту IP67, IP68. Часто фары потеют, скапливается конденсат на стекле, несмотря на то, что на задней стороне установлена крышка для герметизации. У меня на новом Рено Дастер потели сразу, хотя на калине ни разу такого не было.

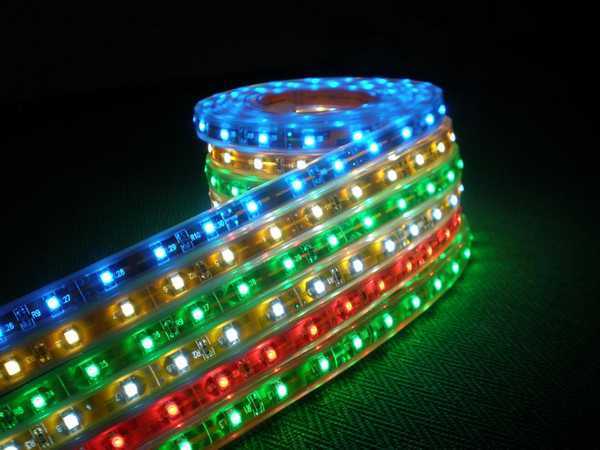

Виды гибкой ленты

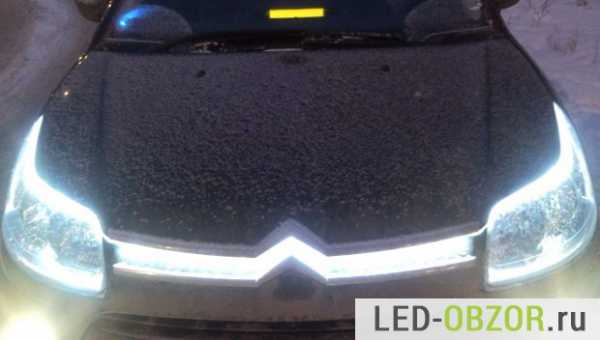

Подсветка всей передней части автомобиля

Основные цвета это красный, синий, зеленый, светодиоды для авто выпускаются еще и желтого цвета. Гибкие изготавливают в нескольких вариантах, перечислю основные.

1. Герметичная в виде обычной, бывает разных цветов

1. Герметичная длиной 30 см. с 15 светодиодами SMD 5050, клеится только нижней стороной, как на обычной.

2. Толстая силиконовая

2. Каждый светодиод находятся в круглом силиконовом цилиндре, с линзой на конце, клеится боком.

3. Трубка в виде одноцветной неоновой подсветки

3. Светодиодная лента для авто помещена в ПВХ трубку длиной 30 или 60 см., световая полоса получается без разрывов, не видно отдельных светодиодов. Цвет бывает белый или желтый. Крепится любой стороной.

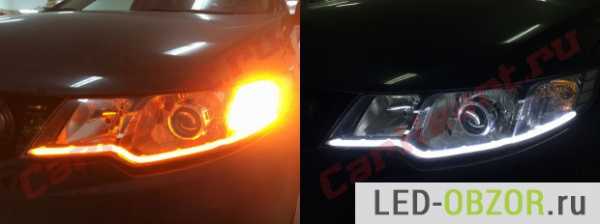

4. Двухцветная led трубка, габарит и поворотник в одном

4. Комбинированный вариант ПВХ трубки, светит белым и желтым цветом. Используется одновременно как габарит и поворотник.

Гибкая светодиодная лента спереди автомобиля не может использоваться в качестве дневных ходовых огней (DRL), светодиод без отражателя или линзы светит под углом 120 градусов. Чтобы она выполняла функции ДХО, она должна иметь угол свечения 30 градусов, только тогда она будет обеспечивать хорошую видимость машины в солнечную погоду с расстояния 200-300 метров.

Установка в фары

Монтаж внутри

Установка светодиодной ленты в фары дело не простое, но вы будут полностью довольны результатом. Вставить в задний фонарь не составляет никаких трудностей, они довольно легко снимаются и разбираются. Головной свет потребует разборки герметичной блокфары. Обычно феном разогревают герметик вокруг стекла, после чего стекло отделается от основного корпуса. Если не уверены в своих силах, то обратитесь к специалистам. Мне самому этим никогда не приходилось заниматься.

Замена стандартной на светодиодную подсветки

Установка на фары

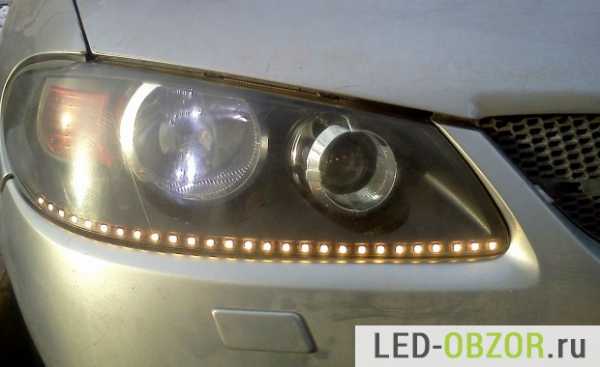

Внешний вид с наружным монтажем

..

Установка снаружи имеет свои преимущества:

  1. легко клеится за 5 минут;
  2. в случае неисправности можно легко поменять;
  3. если такой тюнинг надоест, то можно убрать за 5 минут.

Из недостатков могу перечислить, что для особо привередливых они некрасиво торчат снаружи и на них может настывать снег и лед, который будет стекать с фары.

Коллега-специалист подробно покажет процесс установки подсветки снаружи фары.

Как подключить ленту

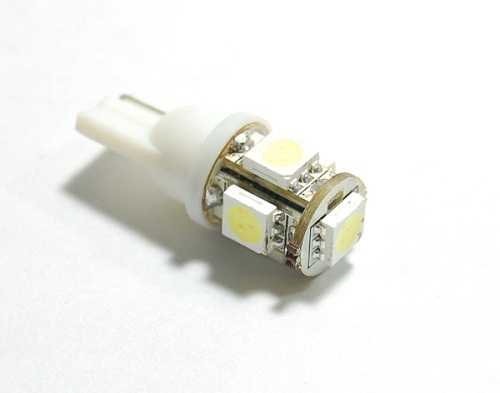

Провод для питания через цоколь W5W

Существует несколько вариантов подключения гибкой светодиодной ленты своими руками к автомобильной электрике:

  1. подключение через отдельное реле или блок управления;
  2. параллельное подключение к штатной лампе накаливания;
  3. подключение без штатной лампы.

1. Отдельное реле или блок.

Контроллер с пультом дистанционного управления. Цена 300 — 400 руб у китайцев

Вариант подключения через блок управления такой же простой, как остальные. Он обеспечивает независимость от электроники авто, потому что подключается напрямую к аккумулятору. По функциям он может быть похожим на блок от дневных ходовых огней, определяет заведен двигатель или нет, определяет включены ли габаритные огни или сигналы поворота. Он программируется в зависимости от потребностей в режимах работы, может комплектоваться пультом дистанционного управления. Наверняка вы видели машины со стробоскопами и многоцветными RGB фонарями, которые установлены в решетке радиатора и мигают красным и синим, как у американских полицейских.

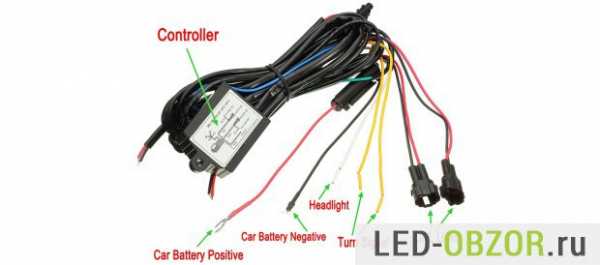

Простой блок управления, цена 6$

Чтобы найти такие блоки управления на Aliexpress, используйте запросы «Car Led controller».

2. Подключение параллельно.
Подключается совместно с установленной лампочкой, провода припаиваются к её патрону, и зажигаться они будут одновременно, что повышает яркость. Световой прибор разбирается и производится внутренний монтаж, чтобы она светила не внутрь фонаря или фары, а наружу.

3. Устанавливаем без лампы.
Штатный источник света полностью убираем, светить будет только лента. Чтобы не паять провода к патрону, лучше использовать специальный коннектор, который можно купить у китайцев. Коннектор представляет из себя цоколь, к которому припаяны провода, достаточно его вставить вместо лампы, чтобы получить необходимое напряжение. Пустой патрон может некрасиво торчать, для автотюнинга это немаловажный фактор.

Клеим подсветку внутри фары, видео

При помощи бытового фена в домашних условиях разбираем фару, нарезаем и примеряем отрезки led ленточки. Склеиваем обратно и получаем отличный результат. Повторить этот процесс может любой, кто умеет держать в руках фен.

led-obzor.ru

Светодиодные ленты для авто на 12 вольт

Многие автолюбители стали делать внутреннюю подсветку салона и наружное освещение светодиодной лентой для авто. Как всегда, китайца предлагают широкий ассортимент продукции, и как обычно характеристики завышают и обещают, что используют уникальные инопланетные технологии.

Основной вопрос, который я чаще всего слышу, как выбрать хорошую диодную ленту для автомобиля, чтобы через пару недель не переделывать всю работу. Это больше всего относится с наружной подсветке, которая подвержена воздействию суровых российских условий и реагентов на дороге.

Красоту наводят не только любители отечественных спорткаров, но и дальнобойщики-грузоперевозчики. На фурах напряжение питания 24В, то есть отличается в два раза, никаких других отличий нет. Учитывайте это при покупке, иначе двенадцативольтовая сгорит на более высоком питании.

Самым популярным вариантом остаются ангельские глазки, как у БМВ, BMW

Содержание

  • 1. Виды автомобильных лент
  • 2. Подсветка днища своими руками, видео
  • 3. Диодные ленты для авто 12 вольт
  • 4. Как крепить
  • 5. Подключение
  • 6. Места размещения подсветки
  • 7. Световой тюнинг авто, видео

Виды автомобильных лент

Гибкие прозрачные черного цвета

По исполнению они делятся на 3 вида:

  1. гибкие в прозрачной защитной оболочке;
  2. гибкая светодиодная лента для авто в фары в белой непрозрачной трубке, светит типа неона, ставят в фары;
  3. в виде жестких светодиодных линеек на SMD и COB элементах.

Автомобильная лента отличается от обычной цветом основания, обычно черный цвет, чтобы не выделялся на машине. Плотность диодов бывает большая, малая, и размещение группами по 2-3 штуки.

Белые, типа неоновой

Белая трубка равномерно подсвечивается изнутри, получаются габариты с эффектом неоновой подсветки. Есть гибридные двухцветные модели с диодами белого и желтого цвета, могут выполнять роль габаритных огней и повторителей поворотов. Такие ставятся в дорогих комплектациях престижных автомашин.

Светодиодная линейка COB

Альтернативным вариантом служат диодные линейки, которые залиты прозрачным компаундом. Но как показывает практика, залито плохо. Вам придется искать отверстия и замазывать их своими руками, иначе они долго не живут. Часто автолюбители ставят такую LED линейку в качестве дневных ходовых огней (ДХО). Затем проверяют их ночью, отойдя на несколько метров, остаются довольны. Нельзя делать такие ходовые огни. Они слишком слабые и угол свечения 120 градусов, вместо 30. Они светят во все стороны и буду ночью вблизи слепить других водителей.

Подсветка днища своими руками, видео

Владелец автомобиля Лада Гранта подробно покажет основные моменты процесса установки RGB светильника. Расписана стоимость всех необходимых комплектующих.

Диодные ленты для авто 12 вольт

Герметичная с термоусадкой, которая закрывает место пайки

Основное требование к наружной подсветке, это наличие качественной защиты от пыли и влаги, устойчивость к низким температурам. Требуется защищать места пайки и соединений коннекторами. Зимняя соль и реагенты остаются в грязи на дорогах и летом во время дождей и наводнений снова попадают на автомобиль. Разъедают неприкрытые места соединения достаточно быстро. Такие места герметизируем термоусадочными трубками и герметиком, или другими надежными способами.

Внешний вид в силиконовой оболочке

Низкие температуры очень сильно оказывают влияние. Один читатель рассказал. Купил герметичную у китайцев, поставил на машину в теплом гараже, выехал на мороз -25 градусов, замигала и потухла. Заезжаю снова в гараж, снова стала светить, на улице не работает. Для герметизации светодиодов использовалась ПВХ трубка, которая на морозе застывала и каким-то образом гасила свет. Такие случаи не единичны. Поэтому рекомендую покупать к силиконовой трубке, которая не теряет эластичность при низких температурах.

Как крепить

Установка в профиль с матовой и прозрачной крышкой

..

Самый лучший из всех способов установки светодиодной ленты на авто, это крепление в профиль, Г-образный или П-образный. Пластиковый или алюминиевый профиль крепить проще и надежней. Если вы возьмете профиль с матовой или прозрачной крышкой, то в него можно становить ленту без защиты от влаги. Торцы профиля закроете заглушками, крышку местами промажете герметиком. Этот вариант прослужит вам в течение лета. Такой монтаж защитит от повреждений, можно смело съезжать с асфальта.

Подключение

Простое подключение через микросхему 7812

Любой светодиод должен питаться стабилизированным током. Диодная лента на авто требует установки стабилизатора напряжения, не путайте с драйвером, стабилизатором тока. При подключении напрямую, например к прикуривателю, скачки напряжения в бортовой сети сократят срок службы. Подключать можно в любой удобной точке автомашины, низкое потребление практически никак не скажется на функционировании других световых приборов. Минусы использования стабилизатора 7812, это нагрев и необходимость установки на радиатор. Микросхема 7812 выдерживает ток 1-1,5 Ампера, что равно мощности в 12-18W.

Подключение и выбор стабилизатора описано статье «Как подключить светодиодную ленту в авто».

При подключении не забываем ставить дополнительный предохранитель не высокой мощности. Если будет короткое замыкание, то в основном блоке машины предохранитель останется целым, если подключите, например, к габаритным огням.

Места размещения подсветки

Трехцветный RGB моддинг

Типовые места крепления на машину:

  1. подсветка ног;
  2. багажник и салон;
  3. нижняя часть дверей, освещение места выхода;
  4. решетка радиатора;
  5. днище машины;
  6. реснички на фары;
  7. ангельские глазки;
  8. освещение внутренней части колеса.
  9. светоотражающие катафоты сзади.

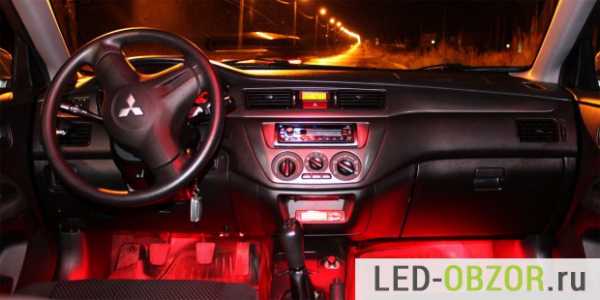

Стильное освещение ног

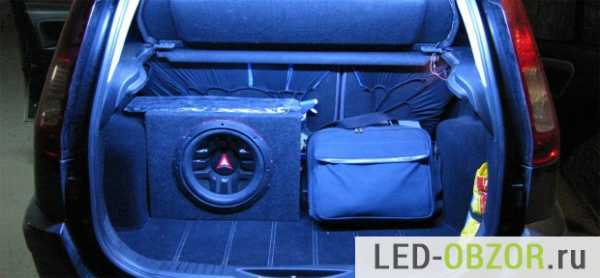

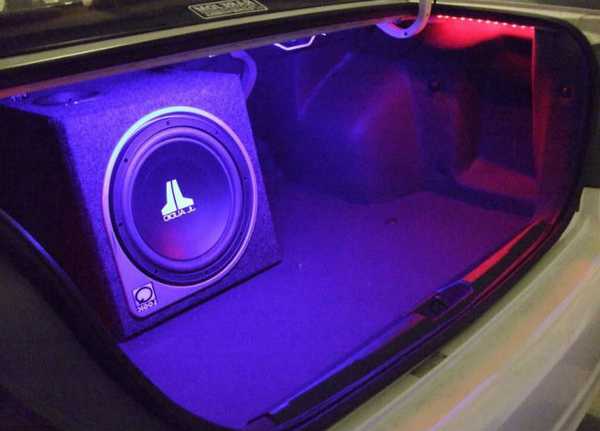

Яркий свет в багажнике

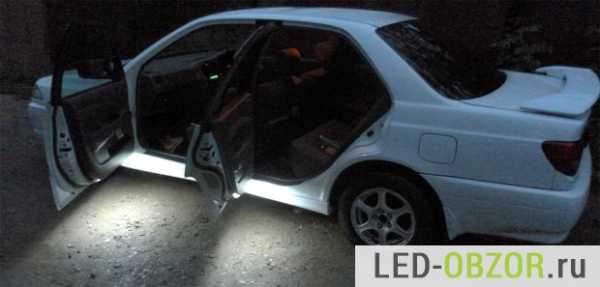

Освещение места высадки пассажиров

Освещение в решетке радиатора

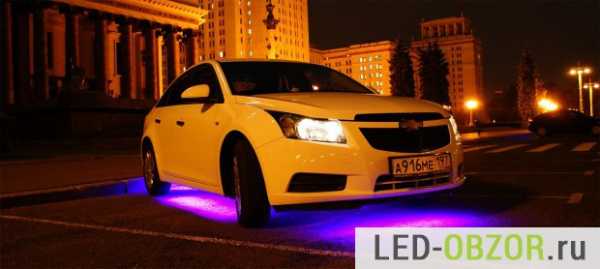

Подсветка машины снизу

Реснички

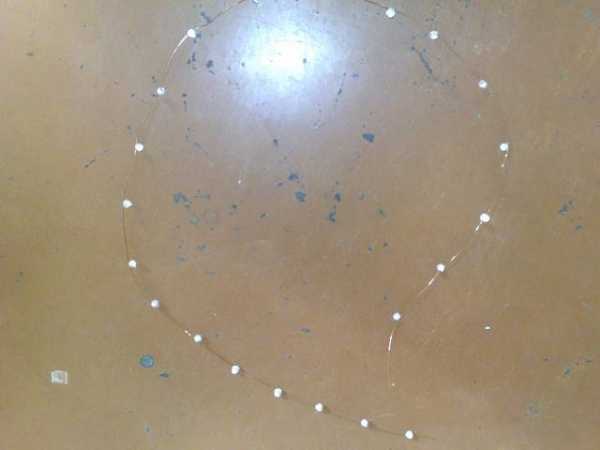

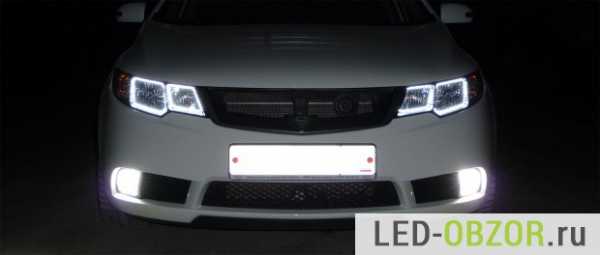

Ангельские глазки

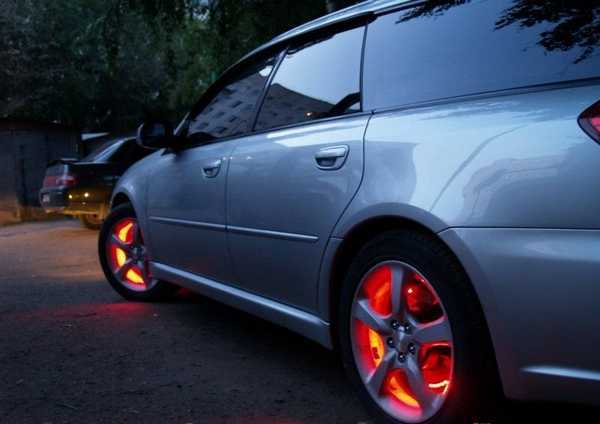

Светящиеся колеса

Световой тюнинг авто, видео

Отрывок интересной передачи про световой тюнинг автомобилей, демонстрация работы и видео из мастерской по автотюнингу. В конце про правильную шумоизоляцию машины.

led-obzor.ru

Подсветка автомобиля своими руками

Подсветка автомобиля может быть самого разного вида: можно украсить днище, салон сверху или по низу, приборную панель, фары и т.д.  Цветовое решение также может быть совершенно разным – однотонным определенного цвета, со сменой цветов в заданном ритме, узконаправленным или распространяющим свет во все направления. Все это многообразие организуется при помощи светодиодов или неоновых ламп. И если сделать такой тюнинг в специализированном салоне стоит довольно дорого, то на подсветку автомобиля своими руками хватит и 2-3 тысяч. Это если тюнинговать скромно…

Светодиодная подсветка автомобиля

Неон или светодиоды? В чем разница?

Светодиодная подсветка автомобиля в последнее время выполняется при помощи светодиодных лент, которые помещены в специальные трубки из пластика, предохраняющие электрические элементы от повреждений и воздействия влаги. Использование такой подсветки дает яркий свет, но добиться точечного освещения с ней трудно, хотя для этого можно взять единичные светодиоды. С установкой таких лент проблем практически нет: одна их часть покрыта клейким составом. Сняв защитное покрытие, просто прижимаете ленту в том месте, где хотите ее закрепить.

Светодиодная подсветка салона автомобиля или его днища производится при помощи лент светодиодов, «упакованных» в прозрачные трубки

При светодиодной подсветке автомобиля можно использовать блок управления, который будет по определенному алгоритму включать/выключать или изменять интенсивность свечения элементов, некоторые типы светодиодных лент могут даже изменять цвет. На срок эксплуатации такой режим не повлияет. Время задержки при включении/выключении очень мало и глазом не фиксируется. Потому светодиодную подсветку можно использовать в качестве светомузыки в автомобиле.

Для неоновой подсветки автомобиля используют лампы в прочном противоударном корпусе, но стоят они достаточно дорого. Свечение их менее яркое, чем у светодиодов, зато поток света узконаправленный. Неоновые лампы более хрупкие, более требовательны к условиям эксплуатации, плохо переносят пульсирующие режимы работы, их монтаж сложнее (у готовых комплектов для неоновой подсветки днища автомобиля установка его элементарна, но стоят они от 100 до 300$).

Неоновые трубки для неоновой подсветки днища или салона автомобиля с запиткой отприкуривателя

Легко устанавливать неоновые лампы со встроенными трансформаторами, но они тоже недешевы.  Есть варианты неоновых трубок для подсветки автомобиля, которые можно гнуть.

Установка неоновой подсветки на автомобиль

Место для установки неоновых трубок, в принципе, любое, но нужно помнить о том, что они достаточно легко повреждаются. Потому, если решили установить снаружи автомобиля,  ищите место как можно дальше от дороги. При выборе мета установки помните: нельзя закреплять элементы подсветки:

  • возле трубок, где проходит бензин;
  • тормозных колодок;
  • электропроводки;
  • любых движущихся частей;
  • вблизи места установки рычажного домкрата.

Для установки подсветки автомобиля понадобятся уголки. Кто-то использует Г-образные профили для гипсокартона, кто-то алюминиевые уголки, как вариант – использование пластиковых коробов для электропроводки. Для их закрепления нужны будут саморезы. К уголкам крепить лампы крепятся хомутами.

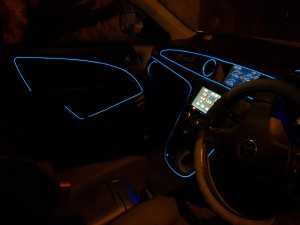

Неоновая подсветка салона автомобиля при помощи гибкого шнура

Если устанавливать неоновую подсветку будете на днище автомобиля, загоните его на эстакаду, убедитесь, что стоит он надежно. Далее, действия стандартны:

  • Отключите отрицательный кабель от аккумулятора – работать будете с электропроводкой и это необходимая мера безопасности.
  • Расположите в выбранных местах уголки. При установке  нужно будет сверлить сквозные отверстия. Чтобы уголки были закреплены надежно, необходимы, как минимум, три точки фиксации. Выбирая место для отверстий, убедитесь, что не повредите при работе проводку, бензопровод или другую систему.  Устанавливая уголки не забывайте о направлении света.
  • После того как закрепили уголки, к ним хомутами крепим трубки. Некоторые варианты неоновых излучателей на конце проводов имеют разъем для подключения в прикуриватель. Этот вариант неудобен: прикуриватель в машине один, а устройств, которые через него получают питание достаточно. Потому, если такие разъемы есть, их попросту срезаем.
  • Провода от трубок закрепляем в труднодоступных местах, если неоновая подсветка устанавливается в салоне автомобиля, провода можно уложить под половики, тщательно их прикрепив. Особое внимание нужно уделить фиксации проводов, если устанавливается подсветка днища. Там где это возможно, их желательно спрятать под уголки и т.д.
  • Место соединение проводов желательно заизолировать, причем не изолентой, а термоусадочной трубкой.
  • Подключать неоновую подсветку можно разными способами. Выбор зависит от типа комплекта, который вы приобрели. Обычно рекомендации по подключению есть в инструкции. Часто для обеспечения питания необходимо под капотом установить трансформатор. В этом случае лучшее место – недалеко от аккумулятора. Напрямую к источнику питания подсветку подключают редко. Обычно в цепь вставляется переключатель. Можно запитать ее от датчика открывания дверей, тогда подсветка будет включаться только при открытых дверях.

Но возиться с трубками не обязательно. Недавно на рынке авто товаров появился светящийся неоновый шнур. Для  подсветки днища он, конечно слабоват – нет необходимой интенсивности свечения, а вот организовать с его помощью светодиодную подсветку салона автомобиля, торпеды, бардачка, багажника и т.д.  можно очень просто. Все дело в том, что питается такой шнур от обычных пальчиковых батареек, элементарно крепится и легко через разъем соединяется с блоком питания, на котором есть клавиша включения/выключения и переключатель режимов (в простейшем варианте режим постоянного свечения и режим мигания). В видео показан гибкий неоновый шнур желтого цвета (напряжение питания — 12 вольт, длина — 3 метра).

Неоновый шнур нарезается на куски любой длины в любом месте. Внутри силиконовой трубки или полихлорвиниловой трубки расположена центральная светящаяся жила, вдоль нее идут два тонких гибких электрода. При необходимости они соединяются параллельно или последовательно с соблюдением полярности. Подключение к источнику питания обязательно через контролер, а сразу к контролеру от трубок или через провод, — без разницы.

Установка светодиодной подсветки автомобиля

Для тюнинга салона или багажника автомобиля кроме светодиодной ленты вам понадобятся пластиковые хомуты. Можно, конечно найти ленту с клеевым составом на одной из сторон или прикрепить ее на двусторонний скотч, но такой способ крепления не самый надежный.

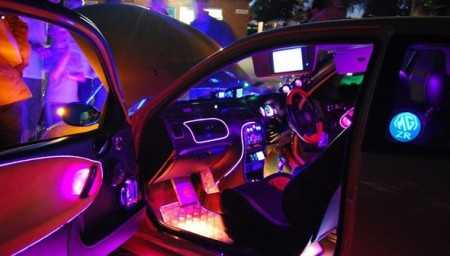

Светодиодная подсветка салона автомобиля

Крепление на пластиковые стяжки немного картину, но зато более надежно. От прикрепленных светодиодных трубок провода подвести к источнику питания. При соединении нескольких светодиодных лент главное не перепутать полярность. Чтобы этого не случилось, используйте провода разных цветов для «+» и «-».

Источником питания может служить автомобильный аккумулятор. Тогда провода выводятся под капот. Подключаются они через предохранитель, который располагается рядом с аккумулятором. В цепь обычно встраивают выключатель. Его располагайте там, где вам удобнее.

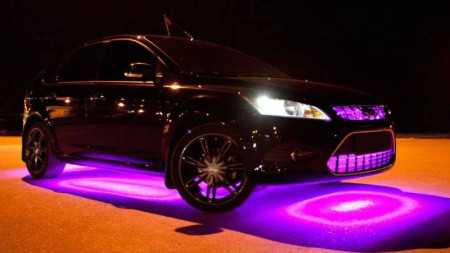

Подсветка днища автомобиля светодиодная

Неплохим вариантом подключения светодиодной подсветки салона авто может быть подключение ее к штатному освещению. Тогда она будет включаться/выключаться вместе со светом в салоне.  Светодиодная подсветка дверей автомобиля выполняется аналогично.

Установка светодиодной подсветки днища автомобиля практически не отличается от установки неона. Также нужно закрепить на днище уголки или профиль, в него проложить светодиодный шнур, провода от него вывести к источнику питания. Только до источника питания часто устанавливают блок управления, который управляет интенсивностью свечения.

Блок управления подсветкой днища автомобиля

Для светодиодной подсветки колес автомобиля ленту можно закрепить на защитном кожухе тормозного диска. Кожух нужно тщательно очистить, от ржавчины в том числе. Затем поверхность нужно обезжирить и затем, сняв защитную полосу, приклеить светодиодную полосу. Для надежности, можно кожух просверлить, и через дырки протянуть хомутики, которыми закрепить ленту. Но некоторые конструкции колес такой возможности не дают. В этом случае из алюминиевой ленты нужно сделать каркас, который желательно разместить за тормозным диском. Ленту прикрепить в этом каркасе. Места соединения ленты и проводов нужно тщательно загерметизировать. Желательно использовать несколько типов изоляции: сначала термоусадочную трубку, затем ее залить герметиком, и все еще раз обмотать изолентой.

Светодиодная подсветка колес автомобиля

Провода лучше поместить в пластиковый гофрошланг, который прикрепить к рычагам подвески  рядом с тормозными шлангами все теми же пластиковыми хомутами (шланги не пережимать!). Варианты подключения питания ничем не отличаются, от подключения подсветки салона.

При использовании современных материалов или готовых комплектов светодиодная подсветка автомобиля своими руками не должна вызвать сложностей. Нужны только элементарные навыки при работе в электрикой, которые каждый автомобилист с более-менее приличным стажем имеет.

На видео показано, как можно доработать задние фары Kia Sportage 3 при помощи светодиодов.

avtofirst.ru

Светодиодная подсветка автомобиля

Современные автовладельцы все чаще прибегают к различным вариациям тюнинга своего автотранспорта, стремясь улучшить технические характеристики или визуальную привлекательность экстерьера и интерьера. Именно для создания яркого и заметного образа автомобиль оснащают дополнительной подсветкой.

В отличие от уже массово распространённых инструментов улучшения экстерьера (таких как тонировка стёкол, установка литья и карбоновых обвесов), подсветка по-прежнему отражает уникальность, приковывая внимание окружающих. В настоящее время работа со световым оформлением автомобиля — это основной способ выделиться в толпе, не получив при этом высказываний о шаблонности и безвкусице.

Популярность использования подсветки для украшения автомобиля в целом и подчёркивания отдельных его элементов связывается с развитием технологий, приведших к широкой доступности разнообразных светодиодных лент. Работа по монтажу при этом может выполняться как в автомастерской, так и собственными силами, опирающимися на базовые знания электротехники. Рынок светодиодов в настоящее время позволяет создавать яркие световые контуры широкого цветового спектра, но особой популярностью пользуются броские и заметные (зелёные, синие, красные цвета).

Стоит отметить, что выполнить монтаж подсветки можно практически в любой зоне автомобиля, о чем и пойдёт речь дальше.



Подсветка салона автомобиля – яркий внутренний мир

Использование светодиодной подсветки в тюнинге автомобилей развивается по двум направлениям – экстерьер и интерьер. Среди автолюбителей нет единства мнений о необходимости и уместности применения подсветки в украшении внешнего облика. Однако большинство сходится во мнении, что это отличный инструмент для создания интересного и оригинального салона машины. Во многом этому способствует простота установки и скрытность от чужих глаз, которая позволяет переделывать подсветку до её идеального состояния, не приковывая насмешливых взглядов окружающих.

Практически любое авто можно преобразить, не нарушив стиля, с помощью уникальной подсветки салона. Широкое распространение светодиодов в доработке автомобиля связано как с их внешней привлекательностью (широкий спектр тонов света), так и с эффективностью (высокая яркость и надёжность). Так что, даже не планируя создание особой подсветки в салоне, каждый автовладелец может задуматься о замене стандартного освещения на светодиодное. Это простая процедура, которая поднимет общую освещённость и комфортность обстановки в салоне.

В тоже время использование неонового света в интерьере машины конечно не связано с повышением освещения салона, а имеет цель выделить особые зоны пространства. Но гармонично впишется неон, пожалуй, только в спорткары, а в обычных машинах это будет чересчур пафосное решение. С технической точки зрения монтаж внутренней неоновой подсветки не представляется сложным, однако в случае отсутствия опыта работы с электропроводкой автомобиля или скудными знаниями электротехники рисковать не стоит. Профессиональная автомастерская поможет создать необходимый образ салона, при этом гарантировав безопасность и работоспособность системы.



Подсветка днища – эффект полёта

Среди всех вариантов дополнительного внешнего освещения автомобиля наиболее распространённым считается подсветка днища с использованием светодиодов. Сразу стоит сказать, что это весьма дорогое удовольствие, но с другой стороны это именно тот случай, когда деньги тратятся на создание узнаваемого издалека автомобиля. Продуманное размещение светодиодов на днище может создать эффект полёта авто над дорожным полотном, а это весьма эффектно и красиво.

Работа по созданию подсветки днища сопряжена с рядом сложностей, которые связаны с постоянным механическим воздействием окружающей среды (песок, камни, мусор, химикаты, вода) на эту зону машины. Так что необходимо уделить повышенное внимание качеству и профессионализму монтажа. От этого зависит состояние всего автомобиля, ведь повреждённая проводка может привезти к возгоранию.



Светодиодная подсветка фар – изысканный взгляд

С целью создания полноценного образа у автомобиля, кроме оригинальной покраски кузова часто применяют декорирование фар (за счёт дополнительной подсветки). Причём при правильном построении такой системы светодиодное освещение может использоваться и с практической точки зрения, как источник ДХО (дневные ходовые огни). Учитывая энергоэкономию светодиодов, это существенная разгрузка системы электропитания, которая будет способствовать её более долгой и надёжной работе, а также снижению расхода топлива.

Выполнить качественную подсветку фар можно в тюнинг ателье либо самостоятельно, приобретя специальные комплекты. Это несложно, но красиво и необычно.



Подсветка дисков – яркая мода

Не очень распространённая в настоящее время, но от того ещё более оригинальная и запоминающаяся форма подсветки экстерьера авто, это освещение дисков. Причём с позиции монтажа это одна из самых простых и доступных форм.

На рынке можно найти специальные световые ленты, предназначенные для подсветки автомобильных дисков. Ассортимент такой продукции довольно широк и предлагает разные варианты направленности светового потока и цветовых решений.

При создании подсветки дисков важно определиться, какого эффекта необходимо достичь, ведь светодиоды могут срабатывать сразу при включении зажигания (на постоянной основе) или работать только в движении. В любом случае это эффектный тюнинг.



Подсветка дверей – функциональность и стильность

Как уже отмечалось, подсветка автомобиля и его отдельных элементов носит не только декоративный характер, но и практическую ценность.

Ещё одним примером функционального использования светодиодного освещения выступает украшение дверей. Так, при открытии двери происходит автоматическое освещение пространства возле нее, что становится приятным и полезным дополнением к простой, и в тоже время стильной, подсветке.



Достоинства подсветки авто на основе светодиодов и неона

Предлагаемая в настоящее время на рынке подсветка для автомобилей выполняется с применением либо светодиодов, либо неонов.

Каждая из них характеризуется своими визуальными и техническими особенностями, которые необходимо изучить перед выбором и установкой.

2auto.su

СВЕТОДИОДНАЯ ПОДСВЕТКА АВТОМОБИЛЯ

   Статья светодиодная подсветка целиком посвящена автолюбителям. Среди нас немало умельцев, которые дополняют дизайн своего авто собственными руками. Сегодня расскажу вам один способ автомобильного тюнинга, точнее LED подсветки под автомобиль. На рынке можно найти множество разнообразныx светодиодныx лент, которые предназначены для подсветки разныx частей машин. Конечно желательно применить именно такие ленты, но на рынке они стоят немало денег, хоть они очень удобны тем, что питаются напрямую от автомобильного аккумулятора и удобно клеятся к автомобилю, дают достаточно яркое свечение за счет установленныx сверxяркиx светодиодов.

   Но сегодня мы будем рассмотреть вариант самостоятельного изготовления аналогичной подсветки своими руками. Недавно ко мне поступил заказ изготовить такую подсветку для ауди а-6. Клиент требовал светодиодную подсветку под автомобиль, плюс подсветку фар (в народе чаще называют ангельские глазки), и ещё подсветку над колесами (под крылом). Общая светодиодная подсветка под автомобиль и подсветка фар должны быть белого цвета, а подсветка колес — ультрафиолетового.

   Самое первое, что сделал — это измерение конструкции. На листке бумаги были произведены расчеты, чтобы с минимальной затратой LED лампочек получить свечение высшего класса. Потом наконец решил — подсветку фар и колес осуществим светодиодными лентами, а общую подсветку под авто сделаем из обычных светодиодов. Было два варианта — купить ленты заплатив 55 долларов и просто приклеить эти ленты под машину или же платить в три раза дешевле и купить китайские светодиодные фонарики и мучиться 4 дня подключением светодиодов. Я пошел по сложной дороге только по банальной причине — пожалел денежные средства!

   Итак, в магазине были куплены сначала 4 потом еще столько светодиодныx фонариков производства Китая. Фонарики стоили порядка 2,5 доллара каждый. На каждом фонарике в общей сложности 19 светодиодов и аккумулятор, зарядное устройство и стильный корпус, которые точно без дела лежать не будут.

   Фонарики были аккуратно разобраны, затем при помощи паяльника очень осторожно с плат были выпаяны светодиоды. Нужно в этом деле соблюдать предельную осторожность, поскольку светодиоды очень чувствительны к теплу и можно легко спалить светодиод паяльником (в течении всей работы всё-таки сжёг 5 светодиодов).

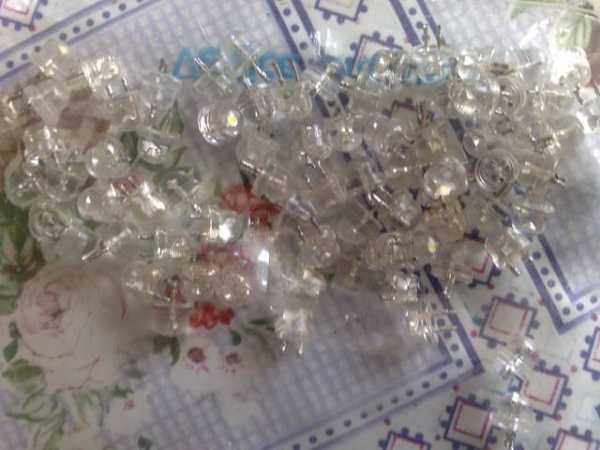

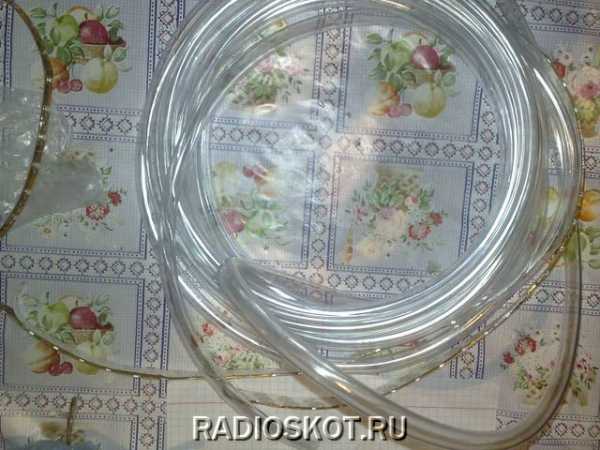

   Далее нужно переместить все светодиоды в удобное место (например в тарелку) — это делают просто для дальнейшего удобства, чтоб они не раскатились по столу. Затем из магазина сантеxники был куплен прозрачный шланг длиной 6 метров. Шланг был обрезан на куски и в итоге получиось два куска по 2 метра и 2 куска по 1 метр.

   Соответственно 2-х метровые куски для боковиков машины, а метровые для передка и зада автомобиля. Конечно все уже догадались, что я собираюсь установить светодиоды в шланге и укрепить шланг под машину.

   Провод, который использовал для подключения светодиодов, был одножильный с лакированной изоляцией и диаметром 0,7 миллиметра, но желательно применить более качественный гибкий провод МГТФ.

   Было задумано два варианта подключения светодиодов. Первый вариант простой — параллельно подключить все светодиоды затем через общий резистор подать питание. Резистор с сопротивлением 40 ом и с мощностью от 5 до 10 ватт, для каждой половинки шланга нужен свой отдельный резистор, итого нужно иметь 4 одинаковыx резистора. Этот вариант самый простой, но имеет один недостаток — резистор будет очень сильно греться, хотя у него есть и один плюс — если один из светодиодов по каким то причинам выйдет из строя — на остальные светодиоды это не повлияет, поскольку тут использовано параллельное подключение и не будет светиться только тот светодиод, который испортился.

   Второй вариант достаточно сложный и отбирает много времени на подключение, но он более надежный. Как известно, для нормального свечения светодиода нужно напряжение приблизительно 3,4 вольта. Если подключить 4 светодиода последовательно, то они будут способны напрямую работать от напряжения 14 вольт, а бортовая сеть автомобиля 12-14 вольт. Далее смотрите на фотографии и выбирайте удобный для вас вариант. В своём варианте использовал оба способа подключения, но вам советую использовать второй вариант, он трудный но результат лучше чем в первом варианте. И резистор тут вам уже не нужен. Кстати совет тем, кто решит собрать подсветку — проверяйте все светодиоды на работоспособность.

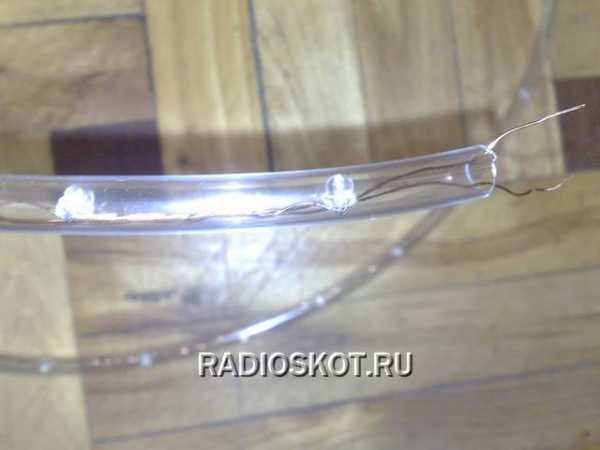

   На проволоке в местаx подключения светодиодов нужно сдирать лак, удобно использовать для этой цели монтажный нож для бумаги. После того, как все светодиоды подключены, нужно иx установить (засунуть) в шланг.

   Берем операционную нить и связываем с концом проволоки на котором припаяны светодиоды. Потом все просто — пропускаем нить по шлангу и тянем за один конец нитки, провод со светодиодами очень легко будут идти по шлангу, затем когда светодиоды окажутся в шланге нужно отрезать нить и кончики шланга залить силиконом для водостойкости. Потом проверяем получившиеся девайс подключая напрямую к источнику питания 12 вольт (использовал в качестве источника питания 3 аккумулятора от фонариков на основе которыx сделана неонка). Потом нужно изготовить таким же образом все шланги.

   Под машиной шланги нужно приклеить эпоксидной смолой, подключаются шланги параллельно и не забываем установить выключатель который будет включать и выключать общую подсветку или его отдельные части. С дном автомобиля думаю всё понятно, теперь приступим к подсветке колес. Тут особо нечего рассказывать, поскольку были использованы уже готовые светодиодные ленты, но при желании можно использовать и вариант предложенный выше. Все ленты и шланги подключаем параллельно и напрямую к аккумулятору автомобиля. Для подсветки фар желательно использовать светодиодные ленты, поскольку шланг тут будет грубо выглядеть. И в конце мой подарок клиенту — подсветка значка ауди, которая тоже сделана лентами. Вот и все — удачи и терпения друзья мои и всё получится не хуже, чем на автомобильном заводе. Специально для вас — АКА.

   Форум по светодиодной подсветке

   Обсудить статью СВЕТОДИОДНАЯ ПОДСВЕТКА АВТОМОБИЛЯ

radioskot.ru

Меняем лампы накаливания на светодиоды для автомобиля

Светодиоды для авто еще с 70-х годов стали перспективными источниками света. Раньше эти лампы излучали только красный или янтарный свет. Но развитие этого изобретения не стоит на месте, поэтому сегодня светодиоды для авто имеют широкое применение. Их используют и для подсветки системы кондиционирования, и для дисплеев автомобильной аппаратуры, и в качестве освещения салона, днища автомобиля и стоп-сигналов.

Инновационным энергосберегающим источником освещения последнего поколения является светодиодная лента. Это гибкая основа, на которую нанесены токопроводящие дорожки, резисторы, элементы управления и светящиеся кристаллы с равномерными промежутками. Производители фасуют ленты в бобины длиной до пяти метров. При монтаже лента будет светить однородным светом, не зависимо от того, какая часть бобины будет использована.

Какими же они бывают, светодиоды для авто?

По типу применения существуют различные лампы для нужд индикации и для нужд освещения. Светодиоды отличны между собой по форме и размеру. Разные производители выпускают лампочки от 2 до 10 мм в диаметре с разным количеством светоизлучающих кристаллов.

Цвета излучения разнообразны. Самыми распространенными цветами считаются:

  • белый,
  • красный,
  • зеленый,
  • синий.

однако, это далеко не весь ассортимент цветовых предложений. Яркость и мощность также у всех инновационных лампочек и кристаллов разная. Хотя обычно, чем мощнее светодиод, тем ярче он светит.

Сфера применения светодиодов в автомобилях

Габариты

Внешний тюнинг автомобиля сегодня часто подразумевает установку светодиодной подсветки. Чаще всего современные автомобили оснащены бесцокольными лампами W5W.

Лампа для габаритов

Особенностью светодиодных ламп в габаритах является близкое их расположение с главным светом, поэтому лампы должны выдерживать температуру до 100 градусов. Однако существует такой механизм, как стабилизатор тока, способствующий защите лампы в плане возможности перегрева.

Стоп-сигналы

В современных автомобилях задние фонари оснащены цокольными одно- или двухконтактными лампами P21W либо P21/5W. Но на автомобилях японского и американского производства в качестве стоп-сигнала устанавливаются бесцокольные одно- или двухконтактные лампы W21/5W или W21W. От количества установленных светодиодов зависит яркость свечения. Их может быть:

  • 3,
  • 5,
  • 9,
  • 12,
  • 24 штук.

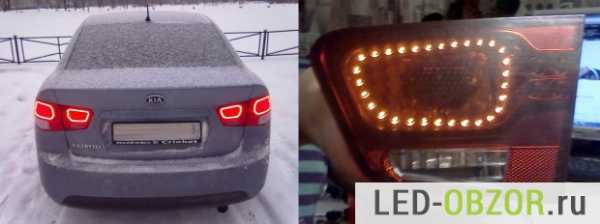

Светодиодные фонари

Светодиоды в поворотниках

Часто для указателей поворота в передних и задних фарах автомобилей используют одноконтактные светодиоды P21W. Современные автолампы для поворотников имеют белое прозрачное стекло, чтобы не портился внешний вид автомобиля из-за желтого стекла, которое устанавливали раньше.

Лампа с цоколем P21W 13 smd 5050

Тюнинг салона авто становится более заметным на фото, когда он сопровождается ярким и насыщеным свечением установленных ламп. Чаще всего для этого используются софитные лампы

  • 28,5,
  • 31,
  • 35,
  • 36,
  • 41 мм.

Попросту говоря, диод монтируется в плафон, а он в свою очередь приближен по размеру к обычной лампе накаливания, которая стоит в штатном месте. Обычные светодиодные лампы так же устанавливают в плафон, но они имеют большие габариты, чем у стандартной лампы. Чтобы смонтировать светодиоды в штатную подсветку потребуется обладание определенными знаниями по их установке, а так же повышенной осторожностью и сноровкой.

Завораживающее свечение из под днища авто

Это пожалуй один из самых распространенных видов тюнинга, который действительно выглядит эффектно. Благодаря такой подсветке автомобиль ярко выделяется среди массы прочих машин.

Энергопотребление при этом сводится к минимуму, монтаж довольно прост, надежность имеет высокий уровень. Цветовая гамма очень широка, поэтому выбрать подсветку днища авто может каждый автолюбитель на свой вкус и под свой автомобиль.

Подсветка логотипа

Светодиодная подсветка логотипа авто имеет немаловажное значение в процессе доработки внешнего освещения автомобиля.

Стильный интересный логотип всегда узнаваем, и многие автолюбители используют подсветку для него. Логотип со светодиодной подсветкой имеет приятный эстетический вид. Днем и в темное время суток подсветка видна и выделяет автомобиль среди других.

Как правило, подсветка логотипа экономична и долговечна, а подключить данный девайс не сложнее установки дополнительных туманок и дневных ходовых огней. Подсветки логотипа бывают монохромные и многоцветные.

Подсветка логотипа Chevrolet

Почему светодиоды так популярны среди автолюбителей?

Одним из неоспоримых преимуществ светодиодов для авто является их экономичность. Потребление энергии чрезвычайно мало. Они устойчивы к вибрации и неблагоприятным воздействиям внешней среды. Они безотказно служат длительное время. Светодиод может еще больше улучшить и без того безупречный вид автомобиля благодаря широкой гамме цветовых решений.

Свет отданного типа ламп не напрягает зрение, но при этом он яркий и чистый. Их свечение хорошо заметно и при дневном свете. Также они имеют высокую противопожарную безопасность, они не нагревается как лампа накаливания. На сегодняшний день существуют такие сверх яркие светодиоды, которые можно использовать даже вместо главных фар машины.

Светодиодная подсветка автомобиля своими руками

Создать подсветку для днища авто можно самостоятельно. В наши дни существует масса готовых решений, вплоть до подбора под определенную марку авто светодиодных полос, с заранее изготовленными крепежами и проводами, необходимыми для установки и подключения дополнительного освещения. Вам достаточно лишь закрепить ленты в нужные места, проложить проводку и запитать ее. Чаще всего подключаются к проводам габаритных огней. Но, как вариант, можно запитаться напрямую от аккумулятора.

Делаем светильник

Однако раньше, мало кто знал о существовании светодиодов и тем более мало кто умел их устанавливать. Варианты подключения и установки были самыми разнообразными. Вот один из них.

Для создания волшебного свечения необходимо было начать с изготовления корпуса, в который будут вмонтированы светодиоды. Для начала определяли какое количество корпусов понадобится для создания подсветки. Использовали даже сантехническую трубу. Её нужно было распилить на цилиндры около 70 мм длиной и разрезать вдоль.

Подготовка плафона

На концах заготовок делали разрез под углом 30 градусов. Края немного подогревали и загибали. Получилась «лодочка», выступающие части которой нужно отпилить, а края зачистить наждачной бумагой. В корпусах делаем отверстия для светодиодов.

Делаем отверстия

Внутреннюю часть необходимо оклеить фольгой, в которой также сделать отверстия.

Оклеиваем фольгой

Подключение

Светодиод нужно припаять и установить защитное стекло для «лодочки». Все щели промазать силиконовым герметиком.

Готовый светильник

При помощи жести и саморезов прикрепляется подсветка. Элементы подсветки связываются в единую цепь и  подключаются через предохранитель и выключатель на приборной панели.

Схема подключения

На сегодняшний день магазины автозапчастей предлагают широчайший выбор светодиодов как для внешней, так и салонной подсветки авто. Все что вам нужно — это просто желание и немного средств. Придумайте свой неповторимый дизайн проект, сходите в ближайший магазин запчастей, купите все что нужно, заодно можете дополнительно проконсультироваться у продавца по интересующим вопросам и вперед!

avtopolza.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
