2 способа - как подключить светодиодную ленту в машине. Откуда и как подать напряжение 12В. Прикуриватель и стабилизатор напряжения.

С момента появления светодиодного освещения его активно стали использовать во всех автомобилях.

При этом, кроме замены обычных ламп на диодные, многие умельцы нашли разнообразные способы применения и для светодиодной ленты. Причем, даже в тех местах, где подсветки и освещения никогда и не было.

Места подсветки в машине

Смонтировать дополнительное освещение в авто можно в нескольких ее частях и узлах:

  • приборная доска

Здесь можно обойтись совсем короткими отрезками, которые остались у вас после ремонта освещения в доме или квартире.

  • салон или двери машины

Также довольно частое применение - это подсветка дверей. Она загорается при их открывании и освещает выход из автомобиля.

  • фары

Такую подсветку еще прозвали "ангельские глаза". Просто пускаете ленту по периметру фар, причем не обязательно по всей окружности.

Помимо дизайна, это еще и улучшит ближний свет. Некоторые дорогие иномарки уже изначально идут с таким тюнингом.

А вот наши авто придется доделывать самостоятельно. Только имейте в виду, что фары в отличие от салона или кузова, можно подсвечивать светодиодными лентами белого или желтого цвета.

Здесь не должно быть разноцветной RGB радуги.

  • кузов

Лента монтируется на днище или порогах. В итоге получается эффект парения авто в воздухе над дорогой.

Только не приклеивайте светодиоды в месте установки домкрата. Иначе это будет одноразовая подсветка, до первого подъема машины при ремонтных работах.

Все эти подсветки можно сделать своими руками и подключить двумя способами:

  • напрямую от прикуривателя или проводов 12В
  • через отдельный источник питания

Самое главное, правильно подобрать источник питания и саму светодиодную ленту.

Подробнее

Подключение от прикуривателя

Сетевое напряжение в автомобиле 12В. По крайне мере, таким оно должно быть теоретически.

Однако в реальности, данное значение запросто может превышать 14В и более.
Светодиодная лента, которая изначально рассчитана на 12 вольт, очень не любит перенапряжение.

Из-за этого выходят из строя и перегорают кристаллы светодиодов.

Поэтому подключать такую ленту напрямую к автомобильному прикуривателю, аккумулятору или существующим уже проложенным проводам не рекомендуется.

Обратите внимание, что разного рода зарядки для мобильных телефонов от прикуривателя также не подойдут. У них выходное напряжение обычно около 5В, а вам нужны стабильные 12В.

Некоторые пытаются исхитриться и искусственно понизить напряжение. Для этого заранее просчитывают потребление подсветки и подключают перед лентой мощное сопротивление.

Расчет можно выполнить по формуле:

Таким образом подбирается резистор и впаивается в схему. В итоге напряжение питания на ленте падает на два и более вольт. Все это дело после расчетов нужно фактически перепроверять замерами мультиметром или тестером.

Такой способ имеет ряд недостатков. Кроме того, что это долгая процедура, еще и сопротивление будет существенно греться.

Стабилизатор напряжения

Поэтому лучший вариант - это использование стабилизатора. Если немного разбираетесь в электронике, схему можно собрать самостоятельно.

И уже через нее подключить все светодиодные источники освещения. При этом не стоит путать драйвер с блоком питания.

Основная задача драйвера - стабилизировать ток. Напряжение на нем может как повышаться так и понижаться.

А блок - это в первую очередь источник стабильного напряжения.

Для подключения светодиодной ленты в машине, вам необходим именно блок питания.

Поэтому применять микросхемы, которые используют для светодиодных ламп нельзя. Подключить этот блок можно не только от прикуривателя, но и вообще в любом месте авто, куда доходят провода 12В.

Ранее такой стабилизатор собирался на микросхеме типа КРЕН 7812.

Подключение довольно не замысловатое. Слева это плюсовой вход. Средний контакт - общая масса. Правый - выход на ленту.

Однако из-за постоянного перегрева, сейчас стали использовать импульсные источники. Для них уже не нужны огромные радиаторы охлаждения, да и мощность у них по более.

Импульсный блок питания

Питание, что на один, что на другой стабилизатор рекомендуется подключать через предохранители.

Если вы не радиолюбитель и не знакомы с пайкой схем, да и заморачиваться с этим делом нет желания, можете купить уже готовый стабилизатор.

При том, что стоят они на сайте AliExpress очень дешево. Буквально один-два доллара. Представляют из себя миниатюрную коробочку на основе микросхемы "LM2596".

Найти их в разнообразном количестве можно здесь.

Такой стабилизатор практически не требует никакой настройки, просто припаиваете провода на вход и выход и пускаете их на ленту.

Рассчитан он на ток до 1,5А, а значит через него можно подключать светодиодные ленты мощностью до 20Вт.

Если лента RGB идет с блоком управления, то импульсный источник питания должен подключаться перед блоком.

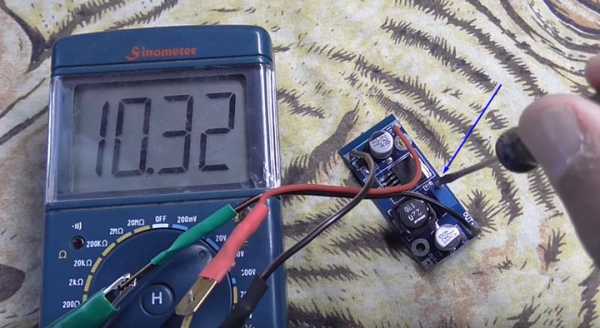

Кстати, с помощью такого блока, лучше подавать даже не 12В, а всего 10В.

Поверьте, для глаз это практически не заметно, а вот срок службы светодиодов увеличится в разы! Регулировать напряжение можно отверткой, подкручивая специальный винтик.

Если же вас пугают все эти сложности с импульсными источниками и блоками питания, то можно поступить по-простому и запитать всю подсветку в автомобиле от батарейки.

В первую очередь при покупке обращайте внимание на напряжение. Вам нужны модели именно на 12В.

Ведь встречаются еще 24В-36В и даже 220В.

Лучше подбирать одноцветный вариант, чтобы не заморачиваться с подключением RGB контроллера.

А еще из монохромных видов, проще всего подбирать цвета под кузов.

Практически все ленты изначально идут на самоклеющейся основе. Так что проблем с ее размещением и закреплением не должно возникнуть.

Из модельного ряда стоит присмотреться к двум основным вариантам:

  • светодиодная лента SMD 3528
  • светодиодная лента SMD 5050

Мощность подсветки будет зависеть от количества светодиодов в одном метре ленты.

А она может быть весьма разнообразна:

  • SMD3528 - 60,120,240 диодов на метр
  • SMD5050 - 30,60,120 диодов на метр

Чем больше диодов, тем ярче подсветка и соответственно ее мощность. Причем изменять эти параметры можно самостоятельно.

Достаточно отрезать изделие по соответствующим меткам, тем самым уменьшив число светодиодов и итоговое потребление и яркость.

Следующий параметр для выбора - это влагозащищенность. Внутри салона авто можно использовать ленту без какой-либо изоляции. Это класс защиты IP20.

На фары покупайте подсветку с защитой IP65.

Ну а под кузов - IP68.

Она уже полностью герметичная и способна сколь угодно долгое время нормально работать под воздействием воды и грязи.

Для дверей также лучше использовать вариант IP68.

Где и как смонтировать и подключить

Первым делом отмеряете необходимый метраж ленты.

И отрезаете строго по специальным меткам.

Далее прикидываете где будут уложены провода питания. Если позволяет конструкция, логичнее всего их будет спрятать.

Может быть даже придется просверлить пару отверстий.

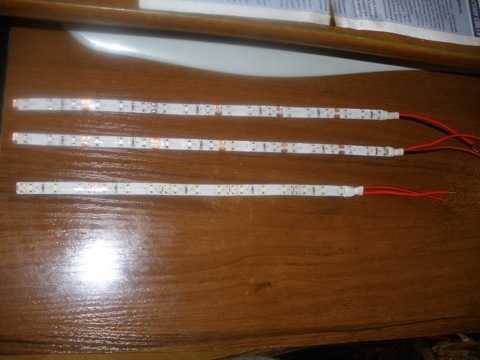

К каждому отрезку подсоединяете провода. В машине лучше всего это сделать при помощи пайки, а не коннекторами.

Если лента у вас в силиконе, то контактные площадки придется зачистить и снять часть герметика.

Все хитрости и правила пайки светодиодной ленты можно узнать из статьи ниже.

Когда лента готова к монтажу, следует тщательно обезжирить поверхность на которую она будет наклеиваться. Смачиваете чистую тряпочку в растворителе и очищаете ей будущие места подсветки.

Припаянные провода заправляете в отверстие.

Отделяете защитный слой скотча и плотно надавливаете на подложку.

Как показывает практика, одного только скотча бывает не достаточно. Во-первых, поверхность не идеально ровная.

Во-вторых, сказываются наши перепады температуры. От минусовых значений до плюсовых, иногда в течение нескольких часов.

В итоге, даже качественная лента в конце концов отклеивается. Поэтому рекомендуется по краям, пройтись обычным термоклеем.

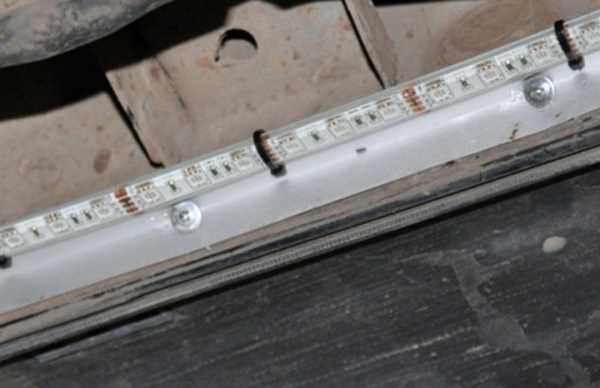

При организации подсветки кузова, клей вряд ли поможет. На днище, под порогами для крепления лучше использовать профиль с пластиковыми хомутиками.

Места, где была снята защита с контактных площадок и припаяны провода, также не помешает залить толстым слоем клея.

Подобным образом светодиодная лента монтируется в любые части машины. Если хотите повысить яркость и блок питания позволяет это сделать, то можно наклеить рядом одновременно две ленты.

Провода заранее выбирайте такой длины, чтобы их можно было протянуть в одну общую точку с нескольких подсветок одновременно. В ней и будет происходить подача питания 12В.

Кстати, прежде чем заделывать обшивку, всю схему желательно проверить на работоспособность от небольшого источника питания 12V. Например, можно взять батарейку А23.

Схемы подключения могут быть разнообразными, в зависимости от того, какой участок авто подсвечивается. Вот пример для светодиодной подсветки дверцы машины:

Более подробно с процессом подключения можно ознакомиться в видеоролике:

Все провода после проверки работоспособности заизолируйте в отдельные пучки.

На выходе у вас должен получиться один-единственный пучок с проводами, на которые и следует подать 12 вольт.

Общий плюс и один или несколько минусов (в зависимости от схемы и вида подсветки).

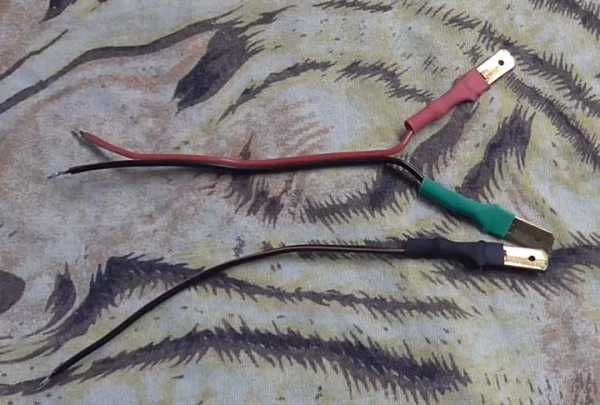

Питающие провода можно подпаять специальными автомобильными клеммами папа-мама и спокойно подключать их через колодки бортовой сети.

Например к штатному модулю управления светом, или от других кнопок, либо вообще через свой отдельный микровыключатель посадить на предохранители.

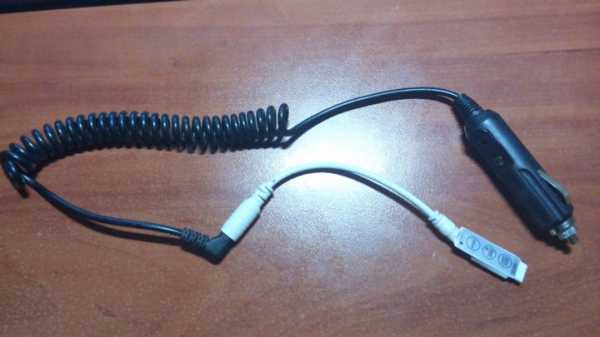

Также никто не запрещает все запитать через прикуриватель.

Естественно, после блока питания стабилизирующего напряжение, как уже оговаривалось выше.

svetosmotr.ru

Декоративная подсветка в автомобиле: что под запретом — журнал За рулем

Многие, украшая машину разного рода светотехникой, не задумываются о последствиях. Разберемся, что можно устанавливать на автомобиль самостоятельно, а что нельзя.

svet

Любое вмешательство в конструкцию автомобиля может повлиять на его работу и безопасность. Правила дорожного движения и другие нормативные акты запрещают самостоятельное изменение конструкции автомобиля.

Материалы по теме

Материалы по теме

НОРМАТИВЫ

Пункт 3.6 Перечня неисправностей и условий, при которых запрещается эксплуатация транспортных средств (приложение к ПДД), запрещает использовать на транспортном средстве передние световые приборы с огнями любого цвета, кроме белого, желтого или оранжевого, а также световозвращающие приспособления любого цвета, кроме белого. Сзади запрещено устанавливать фонари заднего хода и освещения государственного регистрационного знака с огнями любого цвета, кроме белого, и иные световые приборы с огнями любого цвета, кроме красного, желтого или оранжевого, а также световозвращающие приспособления любого цвета, кроме красного.

ГОСТ 8769–75 «Приборы внешние световые автомобилей, автобусов, троллейбусов, тракторов, прицепов и полуприцепов. Количество, расположение, цвет, углы видимости» определяет перечень внешних световых приборов. К ним относятся:

  • фары ближнего и дальнего света
  • противотуманные фары
  • передние фонари (габаритные огни, указатели поворота, стояночные огни)
  • задние фонари (габаритные огни, указатели поворота, сигналы торможения, огни заднего хода, стояночные огни, противотуманные огни)
  • боковые указатели поворота
  • фонари освещения номерного знака
  • световозвращатели
  • дополнительные фары (прожекторы, фары-искатели).
Запрещается самостоятельно вносить изменения в конструкцию транспортных средств. Приказ МВД от 07.12.2000 года № 1240 разъясняет, что изменение конструкции — это исключение предусмотренных или установка не предусмотренных конструкцией конкретного автомобиля предметов оборудования, влияющих на безопасность. Есть и перечень оборудования, которое можно устанавливать без согласований.

Теперь рассмотрим дополнительную светотехнику, наиболее часто устанавливаемую на автомобиль.

200

1. Дневные ходовые огни (ДХО)

Технический регламент «О безопасности колесных транспортных средств» (далее — Регламент; утвержден постановлением Правительства РФ от 10.09.2009 года № 720) определяет порядок и

www.zr.ru

Подсветка ног в автомобиле

Светодиодная подсветка ног в салоне создается достаточно просто и выглядит очень привлекательно. Представьте, как к остановке подъезжает старенький ВАЗ, на который никто не обращает внимания. Но вдруг открывается дверь, и все видят, как салон вспыхивает яркими огнями, которые делают его уникальным. Так невзрачная старенькая обивка салона преображается и обретает вид шикарного салона. Само собой, это притягивает взгляды окружающих.

При помощи создания светодиодной подсветки ног салона вы можете преобразить любой автомобиль. Разные сочетания цветов и насыщенное свечение стало возможным за счет светодиодной подсветки. Специальные тюнинг-ателье на данный момент предлагают различные новшества, дополнения и переделки, в том числе выполняют подсветку салона.

Как работает подсветка?

Многое зависит от ваших предпочтений. Например, подсветка может включаться при включении от стандартного освещения при открывании дверей, а может управляться электронным блоком. Также вы можете совместить сразу два варианта. Подсветку нижней части салона можно сделать неоновой, подключить ее к датчику открытия дверей, а остальную подсветку при этом можно сделать из светодиодов, подключенных через блок-коммутатор.

к содержанию ↑

Разновидности подсветки салона

Существуют разные варианты создания подсветки салона в машине, среди которых мы можем выделить следующие:

к содержанию ↑

Светодиодная подсветка

Светодиодная подсветка ног в автомобиле

  1. Первое ее преимущество заключается в легкости монтажа.
  2. Излучатели не требуют особых приспособлений для фиксации. Чаще всего монтажная поверхность покрыта липкой лентой.
  3. Отдельные светодиоды имеют миниатюрные размеры, поэтому их можно вставить даже в простые гнезда под штатные лампочки.
  4. Мгновенное разжигание позволяет использовать светодиодную ленту для создания световых эффектов и светомузыки.
  5. Светодиодная лента ударопрочная и герметична. Долговечные диоды почти не выходят из строя, если только вы не перепутаете полярность при их установке.
к содержанию ↑

Неоновая подсветка

Неоновая подсветка Купить подсветку ног можно здесь

  1. Неоновые лампы имеют яркий и насыщенный свет.
  2. Подсветка сложна в установке.
  3. Лампы капризны в эксплуатации.
  4. Боятся ритмичных циклов включения и отключения, поэтому светомузыку сделать из них вам не удастся.
  5. Боятся механических повреждений.
к содержанию ↑

Как сделать подсветку салона своими руками?

Освещение нижней части под ногами водителя и пассажира можно сделать неоновым, а потолок подсветить светодиодными лампами.

к содержанию ↑

Установка неоновой подсветки

Для начала надо установить специальные излучатели, для чего вам потребуются следующие материалы:

  • капроновые хомуты;
  • алюминиевый уголок;
  • неоновые излучатели;
  • саморезы.

Многие неоновые излучатели продаются с разъемом под прикуриватель – нам он не нужен. Его следует отрезать и зачистить концы проводов на 5-10 мм.

Разборка нижней части торпедо

Надо отпилить уголок по размерам излучателя и прикрутить его саморезами под торпедой. Свет должен падать вниз прямо под ноги. После этого надо зафиксировать излучатель хомутами к уголку.

Ту же операцию надо выполнить со всеми пассажирскими местами в авто. На задних сиденьях уголок прикрутите ребром вверх, защитив излучатель от механических повреждений.

Все провода бережно уложите под полик и вытяните к торпеде с водительской стороны. В случае необходимости их надо нарастить и заизолировать в точках соединения.

Провода при подключении следует присоединить к датчику открытия дверей и включателю освещения салона так, чтобы при открытии двери и включении освещения загоралась наша дополнительная подсветка.

к содержанию ↑

Установка светодиодной подсветки

Светодиодную подсветку ног в машине можно сделать по стандартной схеме, которая одинакова для всех авто. Для работы вам потребуется:

  • термоусадочная трубка;
  • провода сечение 4х0,5 мм;
  • светодиодная лента и одинарные диоды (вы можете взять готовую ленту заводской сборки типа SMD 5050, но она стоит дороже, поэтому можете купить RGB-ленту, продаваемую на метраж).

Заводская лента не требует дополнительной подготовки, а с метражными изделиями нужно будет немного повозиться.

Комплект светодиодной подсветки

Устанавливать подсветку можно на панели приборов, в местах салонных светильников и тех мест, где установлены штатные элементы освещения. Все это вы можете заменить светодиодами. Одиночные светодиоды обладают тем же цоколем, что штатные лампы, поэтому при необходимости вы сможете запросто все заменить.

После этого можно определить место установки подсветки. Традиционно ее устанавливают в области ног и по периметру крыши вдоль стоек. Надо для начала отмерить необходимую длину ленты и подрезать ее под нужные размеры.

Резать ленту следует только в специальных местах, где находятся контакты для пайки. Провод следует отмерить таким образом, чтобы его хватило до замка зажигания (всегда предусматривайте некоторый запас).

Отрежьте, зачистите концы и припаяйте к ленте, а потом натяните термоусадочную трубку и обычным бытовым феном или зажигалкой прогрейте ее до тех пор, пока она не стянется.

Видео: KIA RIO 2013 LED подсветка ног + бардачек + багажник

Точно так же следует поступить с другими отрезками ленты. После этого с задней стороны ленты надо удалить защитную пленку и приклеить ленту в нужном месте. Все провода надо скрыть под накладками стоек и свести под торпеду с водительской стороны.

Варианты подключения:

  • подключить через RGB блок контейнер;
  • подключение по такой же схеме, как неоновые лампы.

Второй вариант мы описали выше, но мы добавим, что при подключении надо соблюдать осторожность, чтобы не перепутать указанную на ленте в точках пайки полярность.

Другой вариант более сложен, но по специальной схеме вы сможете запросто все подключить.

Когда подсветка салона, сделанная своими руками, будет готова, ее надо включить и проверить работоспособность.

avtozvuk.info

Тюнинг автомобиля: подсветка салона своими руками

Кому не хочется, чтобы его автомобиль выглядел как-то особенно? Добиться этого можно разными способами, один из них – установка подсветки в салоне автомобиля. Только представьте – вы открываете дверцу машины, и салон заливается светом, как кабина межпланетного корабля! Сделать тюнинг салона своими руками не так сложно, как кажется.

Декоративная подсветка салона автомобиля

Сразу надо решить, какая именно подсветка в салоне машины будет наиболее привлекательна и какие цвета подойдут. Вариантов два: неоновые лампочки и светодиодная лента.

Светодиоды на гибкой ленте предельно просты в монтаже, маленький размер позволяет использовать их где угодно, они герметичны, ударопрочны и долговечны, но освещение салона минимально.

Неоновые лампочки трудны в установке, капризны при интенсивности включений и выключений, и очень чувствительны к повреждениям. Зато неоновое свечение способно озарить половину салона автомобиля.

Идеальный вариант подсветки салона: комбинация светодиодов и неона. Тюнинговать приборную панель можно светодиодами, а пол – неоновыми трубками. При желании можно настроить режимы работы светодиодов.

Неоновая подсветка на авто

Неоновая подсветка ног в автомобиле своими руками устанавливается несложно, а выглядит необычно. Для этого понадобится:

  • комплект хомутиков для крепежа;
  • алюминиевые уголки;
  • саморезы;
  • неоновые лампы.

Поэтапная инсрукция:

  1. Необходимо срезать с ламп разъем для прикуривателя и зачистить концы.
  2. Кусок уголка по длине лампы прикрутить под торпедо и хомутиками прикрепить к нему лампу.
  3. Повторить везде, где запланирована неоновая подсветка на авто.

Внимание! Около задних сидений уголок лучше закрепить вверх ребром, лампа в этом случае будет лучше защищена от повреждений. Если все сделать аккуратно, то в результате будет виден только свет, но не его источник.

  1. Концы проводов собрать, уложить под коврики и протянуть до торпедо перед водительским креслом.
  2. Обязательно изолировать все соединения.

В качестве источника питания используются: кнопка выключателя салонного освещения, датчик открывания-закрывания дверей и аккумулятор.

Совет: Один из проводов можно подключить к датчику положения заслонки дросселя. Тогда после прошивки ЭБУ двигателя, прибор напомнит о том, что установлена подсветка в салоне машины. Это убережет неоновые лампы от перепадов напряжения при чип-тюнинге.

Неоновая подсветка салона своими руками выполнена! Распахнув дверцу авто, можно наблюдать подсвеченный пол.



Украшение интерьера автомобиля светодиодами

Для работы со светодиодами нужно подготовить:

  • светодиодную ленту;
  • провода;
  • термоусадочные трубки;
  • одиночные светодиоды.

Совет: Лучше купить заводскую модель, потому что продаваемую по метру, придется дорабатывать и подключать через контроллер RGB.

Поэтапная инструкция:

  1. Нужно снять все приборы с приборной панели автомобиля и поставить на их место диоды (цоколи диодов и штатных ламп стандартные, так что затруднений при установке возникнуть не должно).
  2. Продумать расположение остальной подсветки автомобиля. Обычно ее располагают вдоль кузовных стоек.
  3. Разрезать светодиодную ленту строго по меткам, где находятся контакты, на кусочки нужной длины.
  4. Зачистить концы шнура (его должно с запасом хватать от места расположения ленты до замка зажигания), припаять их к контактам ленты.
  5. Надеть на место пайки термоусадочную трубку и прогреть ее феном, пока она не схватится.
  6. Повторить операцию со всеми отрезками ленты.
  7. Сняв защитную пленку, аккуратно приклеить ленту.
  8. Провода собрать, спрятать под накладку стоек и вывести их под торпедо в блок предохранителей перед водительским креслом.
  9. Подключить аналогично работе с неоновыми лампами.

Подсветка ручек салона сложнее, из инструментов тут понадобятся отвертка и дрель:

  1. Сначала снимается с дверей обшивка и дверные ручки.
  2. На тех местах, где будут находиться лампочки, нужно высверлить отверстия.
  3. Вставить в отверстия светодиоды.
  4. Подвести к ним питание от электростеклоподъемников.

Светодиодная подсветка в салоне автомобиля готова! Можно садиться в машину и проверять интенсивность свечения и работоспособность подсветки салона авто.

Вот так без специальных навыков и своими руками можно сделать тюнинг интерьера своего автомобиля. В результате даже старенькая потрепанная машинка будет выглядеть изнутри как солидная иномарка.

drivers-blog.ru

Как сделать подсветку при открытии дверей автомобиля

Каждый автомобилист желает улучшить условия эксплуатации своего транспортного средства. В этой статье речь пойдёт о том, как сделать подсветку порогов автомобиля и дверей при их открытии своими руками. На самом деле эта функция не является самой важной при использовании автомобиля, однако, она придаёт эстетичности машине и практичности для водителя и пассажиров в ночное время суток.

Подсветка — это один из самых популярных видов тюнинга, она делает ваше авто более практичным и не бьет по карману

Многие водителя считают, что браться за такую работу, не имея опыта — невыполнимая задача, и всё же установить внутреннюю подсветку салона транспортного средства возможно без помощи специалистов, хотя это и очень трудоёмкий процесс.

Технология и особенности установки подсветки в салон транспортного средства своими руками

Подсветка салона — это не только практичное решение освещённости машины в ночное время суток, но и современный вид тюнинга и декорирования транспортного средства. Изначально нужно перед собой поставить правильные задачи, чтобы результат оправдал ваши ожидания. От того, какие именно участки салона вы желаете оттюнинговать — это могут быть пороги автомобиля, ручки, торпеда, освещение ног водителя, и как подсветка должна срабатывать — при открывании двери, во время включения зажигания или от специальной кнопки, зависит набор инструментов и специфика работы.

А также определитесь, с помощью каких осветительных приборов желаете сделать освещение в салоне автомобиля. Чаще всего для этих целей используют светодиоды или неоновые элементы свечения.

Подсветка двери автомобиля с помощью светодиодов

Декорировать салон транспортного средства можно с помощью светодиодной ленты. Лента более проста в монтаже своими руками, так как имеет специальное самоклеящееся покрытие, потому не требует дополнительных крепёжных элементов. А также она стойкая к ударам и хорошо переносит разные погодные условия.

Покупка специальных светодиодных лент для освещения автомобиля может значительно облегчить работу в их установке, но ценовая категория их значительно выше, чем светодиодов на метраж. Усовершенствовать и приспособить к транспортному средству ленту на метраж необходимо с помощью паяльника.

Для работы понадобится приобрести термоусадочную трубу, светодиодную ленту и электропровода. Для начала примеряем светодиодную ленту к порогу машины и отрезаем необходимый кусок, лучше брать с небольшим зазором. К одному концу светодиодной ленты необходимо припаять два провода минус и плюс. Для удобства можно на их концы установить клеммы мама. Отдельно необходимо подготовить четыре электропровода с клеммами папа.

Места пайки изолируем с помощью термоусадочной трубки. Модули готовы к использованию. Дальше необходимо снять обшивку с дверей и порогов транспортного средства и установить разработанные заготовки.

Два провода с клеммами папа на каждой двери надо вывести через петлю, соответственно они будут торчать из неё. Подтягиваем минусовые провода к концовикам правой и левой двери соответственно. Это будет гарантировать освещение порога именно с той стороны, где открывается машина.

Соединяем минусовые электропровода с диодными модулями, провода с плюсами подключаем к любому постоянному плюсу в транспортном средстве. Это может быть источник штатного света автомобиля, прикуриватель или плюс аккумулятора. Здесь важно не перепутать полярность электропроводов. Проверяем работу установленных светодиодов. Если всё сделано правильно, то они будут светиться при каждом открывании машины. Ставим обшивку на место и наслаждаемся результатом.

Аналогично можно сделать освещение торпеды транспортного средства, ног водителя или дверных ручек. А также минусовые концы проводов можно вывести на отдельную кнопку. В этом случае подсветка будет работать только тогда, когда вы сами её включите.

Установка неоновой подсветки в салоне машины

Неоновые осветительные приборы отличаются рассеянным свечением, что очень привлекает внимание автолюбителей. Хотя с другой стороны, если сравнивать по сроку службы светодиодные и неоновые приборы, то первые отличаются длительным периодом эксплуатации.

Если вы желаете именно неоновое освещение салона автомобиля, то проще всего работать с неоновым шнуром. Он продаётся аналогично светодиодным лентам на метраж и устанавливается по такому же принципу. Для монтажа необходимо снять накладки порогов и разложить по наружному краю неоновые шнуры необходимой длины. В идеале при установке обшивки на своё место, она должна стать впритык к неоновому кабелю. Аналогично предыдущему методу электропровода выводим на концовики дверей и на питание.

Неоновые лампы более сложный в установке материал для освещения, так как они склонны к механическим повреждениям и требовательны к условиям эксплуатации. Чтобы установить неоновые лампы, вам понадобятся хомуты, саморезы и алюминиевые уголки. Алюминиевый уголок режется по размеру неоновых источников света и крепится в местах над торпедой с помощью саморезов. То же проделывается сзади на местах для пассажиров. Хомутами прикрепляются неоновые источники света к установленным уголкам. Выводятся провода на датчик открывания двери и питание, чтобы обеспечить включение осветительных приборов на открывание двери.

Подведём итоги

Как видим, для тюнингового освещения салона необязательно обращаться к профессионалам. В этом нет ничего сложного, главное, немного разбираться в электрике и проводке, наличие желания и терпения. Такой тюнинг не только добавляет практичности автомобилю в тёмное время суток, но и придаёт ему индивидуальности и неповторимости. Удачное соотношение цвета подсветки, машины и обивки автомобиля сделают ваше транспортное средство эксклюзивным и уникальным.

remam.ru

Подсветка салона автомобиля своими руками, как сделать подсветку ног в автомобиле, как сделать подсветку днища авто



Почти в каждом автомобиле завод-изготовитель предусмотрел подсветку, которая включается вручную (при повороте специального тумблера) или автоматически (при открытии одной из дверей). Но этого недостаточно. Хочется не только придать функциональности салону, но и сделать его более ярким и необычным.

Так, в последние годы все большей популярностью пользуется установка светодиодной подсветки в салоне. Почему бы и нет? С одной стороны, оригинальный тюнинг улучшает освещение салона, а с другой – салон автомобиля приобретает более солидный и интересный вид. При этом монтаж светодиодной ленты не вызовет у вас никаких затруднений. Как выполнить эту работу правильно, мы рассмотрим в статье.

Монтаж подсветки: шаг за шагом

Главное – не бойтесь таких переделок. Вы сами убедитесь, что здесь нет ничего сложного. Более того, такой тюниг принесет огромное удовольствие, ведь вы своими руками преображаете любимое авто. Итак, поехали:

  1. Определитесь с местом для монтажа (эту работу стоит сделать еще до покупки ленты). Здесь многое зависит от конструкции и особенностей вашего автомобиля. Внимательно осмотрите подкапотное пространство, участок под бардачком, сопла воздуховода. Вы должны четко распланировать, где будет установлена и закреплена новая подсветка. К примеру, одним из лучших вариантов является оклеивание ленты непосредственно под сидения. В этом случае пространство под ногами будет отлично освещаться.
  2. Примите решение, как будет включаться освещение. Варианта три – с помощью кнопки (тумблера), при открытии одной из дверей (багажного отделения) или же при включении зажигания. Оптимальный вариант – включение светодиодной подсветки от кнопки. В этом случае можно использовать возможности ленты только в темное время суток, что позволить сэкономить ресурс светодиодов.
  1. Примите решение по поводу предпочтительного цвета лампочек. Вот здесь уже ориентируйтесь на цветовую палитру вашего салона. Если чехлы выполнены в синем цвете, то и светодиоды можно купить аналогичного свечения. После того, как вы определились со всеми перечисленными выше нюансами, можно идти дальше.
  2. Покупайте (подготавливайте) необходимый материал. Здесь вам понадобятся плоскогубцы, обычный паяльник (60-100 Вт), канифоль и олово (это логично), клеммная колодка (в ней будет производиться крепление проводов), острый ножик, контактные группы (потребуются для соединения кнопки с проводами). Кроме этого, купите кнопку (можно обычный тумблер), обезжириватель, небольшой кусок кабеля (желательно двухжильного с черной изоляцией), клей «Момент», мультиметр (обязательно с возможностью прозвонки), индикатор, изолирующую ленту, специальную термоусадку и светодиодную ленту.
  1. Нарезайте ленту кусками необходимой длины. Для этого произведите измерение участков, куда будет производиться наклеивание. Учтите, что на светодиодной ленте есть специальные пометки в виде овалов или кругов. Это сделано для того, чтобы правильно произвести разрезание и не повредить цельность устройства.
  2. С помощью паяльника, олова и канифоли подпаивайте подготовленные провода к контактам каждой стороны светодиодной ленты. Обязательно проверьте прочность контактного соединения и обработайте его изолентой (лучше термоусадкой). Сразу же надевайте на провода с другой стороны специальные клеммные колодки (вы их предусмотрительно закупили в магазине). Подключения производите с учетом цветов: черный – «минус», красный – «плюс».
  3. Обрабатывайте обезжиривателем место, куда будет клеиться светодиодная лента. Это очень важный момент, если, конечно, вы не хотите уже через несколько дней затоптать вновь установленные светодиоды ногами. После обработки дайте поверхности хорошо выбранному месту. Аналогичным образом приклеивайте все остальные куски лент.
  1. Выводите провода от одной и другой ленты к подлокотнику и соединяйте их параллельно с помощью клемм. Подключение производите с учетом цветов: объединяйте красные и черные провода.
  2. Подключайте провода кабеля к подключенным параллельно контактам ленты (цвета соблюдаем) и тяните его под полом к месту установки кнопки. Сама схема получается очень простой. «Плюс» с блока предохранителей идет к кнопке включения подсветки. Далее с кнопки провод идет к светодиодным лентам (красным проводам), объединенным параллельно. «Черные» провода светодиодных лент садим на корпус («минус»).
  1. Находите мультиметром контакты, которые будут замыкаться при нажатии кнопки. Для этого переводите переключатель прибора в положение прозвонки (диод), нажимайте на кнопку и ищите необходимые выводы. Теперь подпаивайте провода к кнопке. Как мы уже говорили, с одной стороны должен быть «плюс» (приходит от клеммной колодки), а с другой стороны красный провод, который пришел от светодиодных лент.
  2. Подключайте черный провод от светодиодных лент к «минусу», а красный провод от кнопки к «плюсу» колодки. К какому предохранителю подключать решайте сами (к примеру, можно сесть на выход предохранителя прикуривателя). Чтобы убедиться, что на выходе есть необходимое нам питание, используйте индикатор. С одной стороны подключите его к «корпусу», а с другой к выходу предохранителя. Теперь включайте зажигание. Если питание есть, то все отлично.

Особое внимание уделите подключению «плюсового» провода к выходу предохранителя. Здесь есть два варианта: первый - вытащить уже подключенный провод, смотать его вместе с нашим проводом от кнопки и вернуть на место, а второй - откусить уже подключенный провод немного ниже от зажима и соединить с проводом через клемму.

Вот и все. Теперь при включении зажигания и нажатии на кнопку нижняя часть салона будет подсвечиваться ярким светом. На всю работу у вас уйдет не более 1-2 часов.

Вывод

Не бойтесь вносить изменения в свой автомобиль и делать тюнинг своими руками. Попробуйте один раз и убедитесь, насколько это просто и интересно. Удачи.


ru.megasos.com

Подсветка салона автомобиля своими руками: видео инструкция

Практически все автовладельцы занимаются тюнингом своего автомобиля, иной раз они даже не подозревают об этом. Наклейка тонировки, установка спойлера, даже банальная замена обычных ламп накаливания на светодиодные — это уже тюнинг.

Все водители стараются сделать так, чтобы их автомобиль был уникален и не похож на все остальные. Для достижения этой цели, конечно же, необходимо изменить внешний вид автомобиля. Тонировка, литые диски, спойлеры – это все уже банально и никто не обращает внимания на такие доработки. А вот авто подсветка и по сей день вызывает восхищение у многих. Именно с помощью светодизайна можно добиться просто неповторимого вида автомобиля.

Подсветка салона автомобиля своими руками

Многие автомобилисты начинают тюнинговать свой автомобиль именно с салона. Когда нет опыта, за внешний тюнинг браться страшновато, а внутри машины можно попробовать свои силы. Салон автомобиля – это просто огромный плацдарм для светового тюнинга. Подсветка может быть установлена практически везде: подсветка ног водителя и пассажиров, ручек дверей, дополнительное верхнее освещение… продолжать можно бесконечно.

Видео — замена подсветки салона автомобиля ВАЗ 2110 на светодиоды:

Видео — подсветка салона автомобиля светодиодной лентой:

Стоит отметить, что подсветка в салоне, это не только украшение, но еще и средство расслабиться и снять стресс. Например, всем известно, что зеленый свет успокаивает человека, так что мешает установить зеленую подсветку ног? А кого-то не устраивает стандартная белая подсветка комбинации приборов – ничто не мешает изменить ее цвет на желаемый и получать от этого удовольствие.

Видео — подсветка ног в салоне автомобиля своими руками:

Подсветка багажника и подкапотного пространства

Рано или поздно настает тот момент, когда стандартная подсветка багажника начинает вызывать раздражение у владельца автомобиля. И ведь действительно, что красивого в этом желтоватом свете, который даже содержимое багажника осветить не в силах. А в подкапотном пространстве на многих автомобилях и вовсе не предусмотрена никакая подсветка.

И здесь как всегда на помощь приходит фантазия и бесконечное стремление улучшить своего железного друга. Современная авто подсветка, установленная в багажнике или под капотом, способна не только равномерно осветить багажное отделение и двигатель, но и придать определенный стиль вашему авто. Ведь в настоящее время на рынке светотехники присутствует подсветка всех цветов радуги.

Под днищем автомобиля

Подсветка днища – наверное, самый распространенный вариант светового тюнинга. Конечно, это весьма затратный способ выделиться, но результат способен заставить человека забыть обо всех расходах на такую доработку. Если источники света установлены правильно и клиренс автомобиля не слишком большой, то подсветка днища создает эффект летящего автомобиля. Создается обман зрения, человек не видит колес машины, так как все внимание приковано к рассеянному свету под днищем. Самое главное при установке такой подсветки – скрыть источники света, так как если их будет видно, весь эффект будет потерян.

Дисков и колесных арок

Этот вид подсветки не так распространен, но все равно имеет право на существование. Подсветка колесных арок особенно эффектно смотрится совместно с подсветкой днища, но и как самостоятельный элемент тюнинга, она довольно хорошо справляется со своей задачей. Авто подсветка арок и диски Borbet LV5 — такое сочетание понравится и запомнится многим. Реализовать такую доработку не сложно, и стоит она совсем не много.

Видео инструкция — как сделать подсветку колес своими руками:

Подсветка дверей автомобиля

Такой тюнинг не только красиво смотрится, но и обладает некоторым функционалом. Согласитесь, ведь довольно удобно открыв дверь ночью, видеть пространство возле машины. Такая подсветка обычно подключается таким образом, что работает только при открытой двери. Устанавливается она просто, но поверьте, в темное время суток, смотрится такая подсветка очень эффектно. Освещенная кромка передней двери очень хорошо сочетается с подсветкой ног того же цвета.

Видео — подсветка дверей автомобиля Kia Ceed своими руками:

Воздухозаборников бампера и решетки радиатора

Такую подсветку установить наиболее сложно, так как очень трудно спрятать источник света от глаз и одновременно добиться равномерного света. Но если это удается сделать, то такая авто подсветка смотрится просто сногсшибательно. При таком тюнинге необходимо помнить о том, что освещена будет не только решетка, но и все пространство за ней. Так что, за решеткой должно быть все красиво и аккуратно, иначе ничего хорошего из того тюнинга не выйдет.

Разновидности подсветки

В настоящее время для подсветки различных частей автомобиля используют преимущественно два вида подсветки: светодиодную и неоновую. У каждого источника света, конечно, имеются свои плюсы и минусы. Для того чтобы сделать правильный выбор перед приобретением какой-либо подсветки, необходимо изучить их свойства и технические характеристики. А также полезно соизмерить желания с финансовыми возможностями.

Неоновая

Многие наверняка смотрели известный фильм «Форсаж», там на автомобилях была установлена именно неоновая подсветка. Такая подсветка представляет собой газоразрядную лампу, заключенную в специальную защитную оболочку. Такие лампы потребляют мало электроэнергии, практически не греются, но для того, чтобы такая подсветка начала светиться, необходим специальный блок розжига. Так как лампы находятся в специальной трубке, то риск повреждения подсветки от камней, летящих из-под колес минимален.

Неоновая авто подсветка излучает довольно яркий и в тоже время мягкий свет. Цена на такие лампы вполне приемлема. Но конечно, есть у этого источника света и минусы. Основным недостатком является довольно короткий срок службы, обычно комплект неоновой подсветки служит максимум два сезона. Несмотря на защитное покрытие, лампы достаточно хрупкие и бывают случаи преждевременного выхода ламп из строя.

Неоновая подсветка хороша в тех случаях, когда устанавливается она лишь на один сезон и большой бюджет на это мероприятие не предусмотрен. Но не все так плохо, как кажется на первый взгляд, при своей стоимости, неоновые лампы отлично справляются со своей задачей.

На основе светодиодов

Такая подсветка дороже, чем неоновая, но ресурс ее намного больше. Конструкция подсветки схожа с аналогом, за исключением того, что в защитной трубке расположены не лампы, а светодиоды. Источник света, основанный на светодиодах, не имеет в конструкции хрупких частей, поэтому такая подсветка совершенно не боится камней.

Еще одной особенностью светодиода является огромный выбор оттенков свечения. Светодиодная лампа может работать как в режиме одного цвета, так и менять оттенок с помощью специального блока. Стоит отметить, что блок управления необходим лишь для регулировки света, а зажечь светодиодную лампу можно даже от аккумулятора.

В плане яркости свечения, светодиодная подсветка выигрывает у неоновой, но свечение диодов направленное, а не рассеянное как у неона. Многих не устраивает этот факт, и такие люди приобретают более дешевую и менее долговечную неоновую подсветку.

Установка подсветки

Установить подсветку сможет практически каждый, кто хоть немного разбирается в электропроводке автомобиля. Но в любом случае перед установкой необходимо тщательно изучить инструкцию из комплекта подсветки, если таковая имеется и просмотреть электрическую схему автомобиля.

Крепление самих ламп не вызовет ни у кого затруднений. Необходимо лишь помнить одно простое правило – после установки подсветки, человек должен видеть свет, но ни в коем случае не источник света. Если источник света виден, то весь эффект подсветки сводится к нулю и все ваши труды будут напрасными. И все же лучше доверить установку профессиональным мастерам, которые уже знакомы со всеми нюансами.

Перед установкой подсветки необходимо очень хорошо подумать о том, нужна ли она вообще на автомобиле. Не стоит забывать о том, что сотрудники полиции не станут восхищаться автомобилем, у которого светится днище или колесные арки. 😉

Внешний вид и технические характеристики автомобиля Ниссан Жук и так заставляют обращать на него внимание, но если сделать дополнительную подсветку салона и дверей, то это будет круто.

Иммобилайзер — полезное устройство в автомобиле, советуем о нем почитать и использовать.

Что такое круиз-контроль — https://voditeliauto.ru/poleznaya-informaciya/avtoustrojstva/chto-takoe-kruiz-kontrol.html

Видео — установка светодиодной подсветки бардачка:

Может заинтересовать:


Сканер для самостоятельной диагностики автомобиля

Добавить свою рекламу


Как быстро избавиться от царапин на кузове авто

Добавить свою рекламу


Выбор полезных принадлежностей для автовладельцев

Добавить свою рекламу


Товары для авто сравнить по цене и качеству >>>

Добавить свою рекламу

voditeliauto.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
