В устройстве автомобиля важен каждый узел или система. Это справедливо и для подвески, которая располагается в транспортном средстве между колесами и рамой. Речь идет о механизме с совокупностью элементов. Подвеска грузового автомобиля вызывает особый интерес. Она подвергается сильным воздействиям во время передвижения и должна их выдерживать.

Назначение подвески

Грузовики передвигаются по самым разным дорогам. Это и магистральные асфальтированные автострады, и грунтовые пути, и бездорожье с рытвинами и ухабами. Общее назначение подвески заключается в том, чтобы в любых условиях сделать передвижение наименее «травматичным» для машины, да и для находящихся в ней людей.

В частности, эта система автомобиля помогает:

• уменьшить вибрацию, особенно если ехать приходится по сложной дороге;
• избежать сильного наклона и раскачивания машины при поворотах и торможении;
• сделать менее громкими звуки и шум, связанные с движением транспорта;
• продлить сохранность и работоспособность деталей грузовых машин;
• экономить топливо за счет более успешного прохождения трудных участков.

Подвеска относится к ходовой части автомобиля вместе с колесами, которые благодаря ей имеют возможность двигаться независимо от кузова.

Основные элементы системы

В конструкции подвески есть следующие детали:

• Составляющие, которые обеспечивают упругость. Они могут быть металлическими, например пружины или торсионы, и неметаллическими. За счет своей упругости эти компоненты смягчают динамические нагрузки, гасят удары и толчки, возникающие во время передвижения, обеспечивают плавный ход.
• Амортизаторы. Схема их работы проста – эти устройства гасят колебания, создаваемые упругими элементами, и не дают им воздействовать на кузов, раскачивать его. Они же обеспечивают хорошее сцепление с дорогой. Если амортизатор вышел из строя, колеса начинают «прыгать».
• Направляющие детали. Они представлены в подвеске рычагами, тягами. Соединяют весь механизм с кузовом и регулируют положение колес относительно него во время движения по прямой и на поворотах.
• Стабилизаторы поперечной устойчивости. Основная задача этих составляющих – предотвращать заваливание машины набок на поворотах.
• Опоры колеса. Детали, принимающие нагрузку от колес и распределяющие ее по всей подвеске.
• Элементы крепления. Это болты и шарниры, с помощью которых соединяются между собой детали подвески, а сама она с кузовом.

Принцип работы

В основе полезного действия подвески лежит преобразование энергии удара. Тот возникает, когда колеса встречаются с неровностью. Энергия направляется к упругим элементам, например пружинам, и преобразуется в их перемещение. Оно тоже вызывает колебания, которые, в свою очередь, гасят амортизаторы. Слаженная работа всех элементов подвески приводит в результате к уменьшению силы удара, действующей на кузов. Таким образом достигается плавный ход транспортного средства.

Разновидности подвесок грузовиков

По типу связи в колесной паре

По этому признаку в классификации значатся зависимые и независимые подвески. Первые применялись с давних пор, когда еще не было автомобиля. Зависимые подвески тогда устанавливались в каретах и конных повозках. Особенность подобного механизма состоит в жесткой связи между колесами одной оси, переднего или заднего расположения. В результате их «поведение» во время движения машины является взаимозависимым. Конструкция этого типа хороша для седельного тягача и другого большегрузного транспорта, который перемещается по пересеченной местности, бездорожью.

Независимые подвески имеют устройство, при котором каждое колесо движется и реагирует на неровности самостоятельно. Если одно из них наткнется на камень, оно сдвинется вместе с окружающими деталями. Между тем у второго колеса сохранится сцепление с дорогой. И задняя, и передняя подвески такого типа лучше проявляют себя на легковом транспорте, который эксплуатируется на ровных дорогах. Пассажирам при этом более комфортно находиться в машине. У грузовых авто независимая конструкция обладает меньшим ресурсом, а ее ремонт обходится дороже.

По типу упругих элементов

Существуют подвески:

• Рессорные. Такие механизмы для погашения вибрации используются с начала автомобилестроения. Рессоры – это металлические детали, состоящие из нескольких пластин или одного листа. Упомянутые подвески износоустойчивые, неприхотливые к условиям эксплуатации. Их преимущественно ставят на грузовики, строительную спецтехнику, оснащенную двумя задними мостами. Это надежное решение, когда необходимо удержать кузов на определенной высоте. Оно обеспечивает безопасность движения грузового автомобиля.
• Пружинные. Указанные подвески уберегают кузов от сильных ударов и сохраняют нужный дорожный просвет. Это достигается за счет элластичности пружин, которые могут быть цилиндрическими, бочкообразными, коническими. Для грузовых машин больше подходят усиленные пружины. Ими может быть оснащена задняя подвеска. На эту часть грузовиков действует особенно большой вес. Ремонт такой подвески относительно дешевый и проводится практически на любой СТО.


• Торсионные. В устройство всего механизма входят стержни, работающие на кручение. Они способствуют равномерному распределению нагрузок, возникающих во время езды при ударе колес о неровную поверхность. Такие подвески часто можно встретить на ходовой внедорожников. Однако на грузовых средствах, работающих с крупными партиями товаров они применяются достаточно редко из-за дорогого ремонта.

• Пневматические. От других видов эти подвески отличаются тем, что работают на воздухе или инертном газе. Он закачивается в специальные баллоны, изготовленные из прочного материала. Давление в них регулируется в зависимости от условий. Это дает возможность получить максимально плавное передвижение грузовых машин и полностью контролировать клиренс. Недостатком пневматических устройств является высокая начальная стоимость. Есть сложности и в ремонте. В частности, поврежденный баллон нельзя починить, его нужно только менять. Такие системы преимущественно являются частью грузовиков, тягачей, автобусов. На легковой транспорт редко ставят пневматические конструкции.

Эксплуатация подвески

Необходимо внимательно следить за состоянием этой части грузовых машин. При передвижении она испытывает большие воздействия со стороны дороги. Из-за этого некоторые детали могут терять свою работоспособность. Тогда их нужно ремонтировать или заменять.

Следует осматривать весь механизм перед каждым рейсом, чтобы иметь представление о его исправности. Необходимо также проходить профилактическую диагностику, которая может показать неполадки, пока несущественные, но чреватые более серьезными последствиями. Устранить их на начальном этапе всегда проще и менее затратно.

Подвески грузовиков с металлическим упругим элементом – Основные средства

Простейшая рессорная подвеска
переднего моста грузового автомобиля ►

В. Мамедов

При создании грузового автомобиля подвеске уделяется все большее внимание. Ведь от ее совершенства зависят не только плавность хода, но и проходимость машины, безопасность движения, устойчивость, надежность, долговечность грузовика и даже расход топлива.

Как известно, грузовые автомобили работают на дорогах разных категорий: от магистральных автострад до грунтовых дорог в строительных карьерах, не говоря уже о бездорожье. В зависимости от конкретных условий конструктор выбирает величину дорожного просвета машины между поверхностью дороги и нижними точками ходовой части и ее органов. Чем хуже условия, в которых предстоит работать машине, тем просвет должен быть больше, несмотря на некоторые негативные последствия, а именно: повышение центра тяжести, снижение устойчивости и т.д.

На современных грузовых автомобилях можно встретить как зависимые, так и независимые подвески колес. При этом в силу экономической целесообразности наибольшее распространение получили рессорные подвески жестких балок мостов и только на магистральных тягачах в качестве упругих элементов прижились пневмобаллоны. Большее разнообразие конструктивных схем наблюдается на специальных военных машинах, к стоимости которых не предъявляются столь жесткие требования, как у обычных коммерческих грузовиков.

На военных машинах можно встретить пружины и торсионы, гидропневматические элементы и стеклопластиковые рессоры, однако не эти транспортные средства будут объектом нашего внимания. Для нас наибольший интерес представляют действительно массовые конструкции. Начнем знакомство с самых характерных из применяемых рессорных подвесок. Оценим их «плюсы» и «минусы».

Чем хороша рессора? Тем, что это уникальное устройство (оно, между прочим, в несколько раз старше самого автомобиля. – Ред.) в подвеске играет сразу едва ли не все роли. Она и упругий элемент, и направляющий аппарат. Ее использование облегчает сборку и ремонт машины. Рессора проста по конструкции и в ремонте, но не лишена и целого ряда серьезных недостатков. К главным из них относятся: высокое межлистовое трение, способное сильно ухудшить плавность хода на хорошей дороге, а также большая материалоемкость в сочетании с технологической сложностью при производстве листов.

Листы для рессор изготавливают из дорогой, высокопрочной стали, содержащей кремний и марганец (55ГС, 55С2, 60С2), а также хром и никель (50ХГ). Чтобы рессоры могли выдерживать высокие, многократно повторяющиеся напряжения, возникающие во время прогиба, на поверхности листов после термообработки не должно быть обезуглероженных участков, трещин и других дефектов, а этого можно добиться только при довольно дорогом технологическом процессе. Предел текучести стали, идущей для изготовления листов рессоры, должен быть не менее 1 150 Н/см². Отсюда и высокая стоимость рессоры.

Рессоры стремятся делать возможно более длинными, поскольку возникающие в них напряжения обратно пропорциональны квадрату длины. При недостаточной длине в коренном листе могут возникнуть большие напряжения, для уменьшения которых кривизну остальных листов делают такой, чтобы они воспринимали часть нагрузки коренного и нескольких следующих за ним листов, разгружая их.

Несмотря на то, что рессоры известны уже несколько столетий, их долговечность, обусловленная начальными напряжениями, сложным напряженным состоянием, динамическим и повторяющимся воздействием разнообразных сил, остается невысокой. По сравнению с торсионами и пружинами рессора работает в менее благоприятных условиях; ее усталостная прочность в 4 раза меньше, чем у торсиона. В настоящее время при эксплуатации в хороших дорожных условиях (асфальтовое покрытие) долговечность рессор магистральных грузовиков составляет 100 – 150 тыс. км пробега, но в плохих условиях (грунтовые дороги, работа на стройках) она падает вдвое и доходит до 10 – 15 тыс. км в случае применения рессор, изготовленных ремонтными предприятиями.

Листы рессоры имеют в свободном состоянии разную кривизну, поэтому уже при сборке в них появляются начальные напряжения (наибольшие в коротких листах). Рессора, являющаяся упругим и направляющим элементом подвески, испытывает изгиб в вертикальной плоскости, прогиб от вертикальных сил, воспринимает продольные силы и их моменты, а также осевое сжатие от продольных сил, изгиб в горизонтальной плоскости от боковых сил и кручение от их моментов. Самым напряженным является коренной лист, поэтому его делают или толще остальных, или для усиления ставят два-три коренных листа.

Для увеличения долговечности рессор применяют некоторые приемы, к которым относятся:

а) разгрузка рессоры от некоторых действующих сил. Для уменьшения скручивания рессоры концы ее заделывают в резиновые опорные подушки, а введением дополнительного упора ограничивают изгибающий момент, действующий на рессору при торможении. Дополнительные тяги (соединяющие мост и раму) в настоящее время устанавливаются на большинстве рессорных передних подвесок, концы рессор при этом крепят к кузову двумя стремянками;

б) уменьшение напряжений в рессоре. Это достигается ограничением средних амплитуд колебаний колеса относительно кузова введением дополнительно упругих элементов (например, резиновых, работающих на старте) и достаточного увеличения сопротивления амортизаторов. Напряжения могут быть уменьшены изменением формы поперечного сечения листов, что вызывает перераспределение нормальных напряжений. Последнее требует пояснения.

В напряженной рессоре верхняя часть сечения работает на растяжение, нижняя – на сжатие. При прямоугольном сечении рессоры расстояние от нейтральной линии до наиболее удаленных точек (верхних и нижних) одинаково, поэтому одинаковы и наибольшие рабочие напряжения – растягивающие и сжимающие. Поломки рессор чаще всего бывают усталостного происхождения. При переменных напряжениях пределы выносливости стали становятся разными: меньшими при растяжении и большими при сжатии. В связи с этим были предложены сечения листов, при которых наибольшие напряжения растяжения меньше, чем наибольшие напряжения сжатия. Если сечение имеет кромки или одну канавку, то нейтральная линия смещается вверх, расстояние до наиболее удаленных точек сечения уменьшается, соответственно падают напряжения расстояния;

в) упрочнение рессоры. Усталостные разрушения рессорного листа начинаются с очагов, возникающих на поверхности, испытывающей растягивающие напряжения, или в углах сечения. В связи с этим широкое применение получило поверхностное упрочнение дробеструйной обработкой часто одного коренного листа со стороны, испытывающей растяжение. Эффект от обдувки значительно повышается при использовании межлистовых прокладок. Межлистовое трение приводит к появлению зон с высокими контактными напряжениями, что в условиях колебаний вызывает задиры на поверхности листов и в конечном счете появление очагов общего разрушения. Это явление ослабляется при введении межлистовых прокладок.

Коррозия в процессе эксплуатации автомобиля значительно ослабляет эффект поверхностного упрочнения. Именно это объясняет то, что некоторые владельцы «Волг» рессоры задней подвески заключают в чехлы. Срок службы рессорной подвески ограничивается в большой степени износом шарниров. Применение резиновых и пластмассовых втулок, устанавливаемых в шарнирах, способно эту проблему снять, но только для не тяжелой техники (обычно до 6 т полной массы).

Недостатком рессор является их линейная характеристика жесткости (т.е. прогиб пропорционален прикладываемому усилию), в то время как желательно иметь прогрессивное увеличение жесткости по мере прогиба. Некоторого изменения жесткости рессоры можно достичь установкой серьги с наклоном (на легких и средних грузовиках) или за счет цилиндрической задней опоры (на тяжелых грузовиках). Но оба способа позволяют реализовать нелинейность лишь в очень малых пределах.

Изменение жесткости рессорной подвески чаще всего достигают введением подрессорника или нижней дополнительной (иногда однолистовой) рессоры, делающей характеристику подвески прогрессивной (жесткость ступенчато увеличивается при ходе колеса вверх).

Трение в рессоре в прошлом позволяло обходиться без специальных амортизаторов в подвеске грузовых автомобилей, что удешевляло машину и упрощало уход за ней. В настоящее время скорости движения грузовиков выросли настолько, что для обеспечения безопасности движения и плавности хода установка амортизаторов стала необходима, так же, как и борьба с трением в листах рессор. Причин две: из-за неблагоприятного закона изменения трения и нестабильности его величины при эксплуатации. При малых толчках, когда сила, передающаяся через рессору, меньше силы трения между листами, рессора «блокируется», неровности компенсируются только шинами, и плавность хода значительно ухудшается. Те же силы трения при колебаниях большой амплитуды не способствуют достаточному их затуханию. У рессор, работающих без смазки, сила трения может достигать 25% от упругой силы рессоры. Для обеспечения хорошей плавности хода автомобиля сила трения не должна превышать 5 – 8%. Замечено, что в грузовых автомобилях с высокой посадкой водителя силы межлистового трения вызывают крайне неприятные колебания головы водителя вдоль продольной оси машины.

Для уменьшения межлистового трения изготовители применяют малолистовые рессоры (в том числе однолистовые переменной толщины и ширины), листы специальной формы, вводят смазку и вставки между листами.

Устройство подвески грузового автомобиля

Подвеска осуществляет упругую связь рамы или кузова автомобиля с мостами или непосредственно с колесами, смягчая толчки и удары, возникающие при наезде колес на неровности дороги.

Устройство подвески грузового автомобиля:

Требования, предъявляемые к подвескам:

• оптимальная характеристика жесткости — зависимость между нормальной (перпендикулярно опорной поверхности) нагрузкой на колесо и деформацией (прогибом) подвески, измеряемая как нормальное перемещение центра колеса относительно кузова;

• оптимальная кинематика; работа направляющего устройства подвески при вертикальных перемещениях, крене либо галопировании (продольные угловые колебания) кузова автомобиля вызывает не только вертикальные перемещения колес, но также боковые и угловые перемещения как относительно дороги, так и относительно кузова;
• оптимальные характеристики демпфирования — гашение колебаний колес и кузова автомобиля, возникших в результате воздействия главным образом дорожных неровностей; может происходить вследствие трения в некоторых типах упругих элементов и в шарнирах направляющего устройства подвески;
• минимальное число не подрессоренных частей; к ним относятся колеса и шины, тормозные механизмы колес, поворотные кулаки, стойки подвески, мосты и т. п.;
• хороший контакт колеса с дорогой; при переезде автомобилем на большой скорости выпуклых неровностей (трамплинов) на дорожной
поверхности из-за недостаточного хода отбоя подвески, либо большой ее инерционности, возможен отрыв колеса от дороги;

• низкие уровень шума и вибрации; при эксплуатации автомобиля возникают скрипы из-за трения подвески в металлических шарнирах, резиновых опорах и упругих элементах и стуки в шарнирах из-за их изнашивания и образования зазоров;
• рациональная компоновочная схема.

Устройство подвески грузового автомобиля:

а — зависимая; б — независимая шкворневая; в — независимая бесшкворневая; 1 — кронштейн; 2 — рессора; 3 — хомут; 4 — балка переднего моста; 5 — серьга; 6 — стремянка; 7 и 12 — рычаги; 8 — пружина; 9 — шкворень; 10— поворотный кулак; 11 — поворотная стойка; 13— поперечина подрамника.



Устройство подвески грузового автомобиля ГАЗ-53:

1, 3 и 6 — кронштейны; 2 — лонжерон; 4 — шарнир; 5 — амортизатор; 7 и 12 — обоймы концов коренных рессорных листов; 8 и 13 — верхние и нижние опоры; 9 — буфер; 10 — стремянка; 11 — двойной коренной лист; 14 —торцовый упор.

ПОДВЕСКА ГРУЗОВЫХ АВТОМОБИЛЕЙ — Журнал «АВТОТРАК»

Подвеска современного (грузового) автомобиля состоит из трех основных узлов:
1. Упругие элементы, воспринимающие динамические нагрузки между кузовом или рамой автомобиля и дорожным полотном.
2. Элементы, гасящие колебания подвески.
3. Узел, отвечающий за стабилизацию автомобиля относительно плоскости дороги.

На данный момент на грузовиках используются разнообразные конструкции подвески автомобиля и инженерные решения упругих элементов. В первую очередь, это сами покрышки автомобиля, которые эффективно поглощают мелкие неровности дорожного полотна. Чем больше колесо и меньше давление в нем, тем большее препятствие автомобиль преодолевает без большого воздействия нагрузки на раму. Большегрузные карьерные самосвалы с их огромными колесами вообще обходятся без дополнительных элементов подвески, так как их покрышки эффективно гасят дорожные неровности. Тихоходные колесные тракторы и спецтехника в виде упругого элемента довольствуются только воздухом в покрышках.

Вторыми по возрасту и частоте применения на современной технике упругими элементами являются рессоры. Они бывают разной конструкции, имеют разную технологию изготовления, но именно они наиболее массово применяются на современных грузовиках, и их можно встретить как на магистральных тягачах, так и на строительной технике, развозных городских машинах, военных и гоночных грузовиках. Если раньше на грузовики устанавливали толстые пакеты коротколистовых рессор, то на современных машинах количество рессор значительно уменьшили, вплоть до одной на некоторых моделях, а длину увеличили, что улучшило плавность хода и снизило вес конструкции. Если европейские производители предпочитают длинные рессоры, то их коллеги в США короткие. Поэтому грузовики с Североамериканского континента более жесткие на ходу.

Пневмоподвеска широкое распространение в Европе и США получила лет 30-40 назад. Главное ее преимущество по сравнению с рессорной в меньшем весе, ее расходные материалы дешевле, и грузовик имеет лучшую плавность хода. Заводская цена грузовика с пневмоподвеской выше, чем машины с рессорной, но замена подушки в процессе эксплуатации дешевле, чем целой рессоры. Кроме того, грузовики с пневмоподвеской меньше разбивают асфальт дорог, поэтому магистральные тягачи чаще всего комплектуются пневмобаллонами. Минус такой подвески в том, что она требует дополнительных воздушных кранов и трубок и более мощного воздушного компрессора. Эта система боится влаги и дорожной грязи, поэтому на строительной технике чаше применяют рессорную подвеску. Правда, есть голландские производители тяжелой строительной техники Terberg и Ginaf, которые активно применяют пневмоподвеску собственной конструкции на самосвалах.

Пневмоподушки не имеют жесткой связи с рамой грузовика, и чтобы мост не «гулял», в конструкции подвески автомобиля применяют продольные и поперечные реактивные тяги. Это тоже усложняет и удорожает конструкцию.

В случае применения четырехбаллонной схемы подвески моста кроме двух (как правило) продольных реактивных тяг требуется установка поперечной (чаще V-образной) тяги. Если производитель устанавливает на мосту две пневмоподушки, то в конструкции подвески применяют полурессоры (правильно называть реактивные тяги). Жесткость конструкции увеличивается, тогда поперечная тяга ставится одна или вообще обходятся без нее. Именно сайлент-блоки и втулки реактивных тяг требуют внимания и периодического ремонта и замены. По нормальным европейским дорогам тяги выхаживают 250-350 тыс. км. В наших условиях их навряд ли хватит более чем на 200 тыс. км. Если зевнул момент замены реактивной тяги, то можно «попасть» на ремонт крестовин, если, конечно, раньше момент силы, не совпадающий с осью автопоезда из-за разбитых втулок, не развернет твой грузовик поперек дороги на гололеде.

Следует отметить, что современные производители грузовой техники широко применяют комбинированную подвеску, состоящую из рессор и пневмоэлементов.

На Североамериканском континенте на строительной технике широко применяются резиновые цельнолитые подушки как упругий элемент. Такая подвеска значительно легче рессорной, и у нее нет недостатков, присущих пневмоподвеске. Цена резиновой подвески не сильно отличается от рессорной. Зато она достаточно жесткая, и без пневмоподвески сиденья водителю не обойтись. К сожалению, такой тип подвески почти не распространен в Европе.

Торсионы применяются в основном на военной технике. Правда, на знаменитых грузовиках марки Tatra в некоторых строительных моделях торсионы применяются широко как самостоятельно, так и в комбинации с пневмобаллонами. На легких развозных грузовиках японских и корейских производителей переднюю независимую подвеску иногда выполняют на торсионах.

Пружины применяются в основном на полноприводных машинах повышенной проходимости с независимой подвеской колес. В немецкой армии достаточное количество грузовиков MAN, имеющих колесную формулу 6х6 и независимую пружинную подвеску всех колес.

Для того чтобы гасить раскачку грузовика в конструкции автомобиля применяются амортизаторы. Они могут быть как одностороннего, так и двухстороннего действия. На данный момент амортизаторы, как правило, гидравлические. На европейских автобанах и в европейском климате амортизаторы «живут» 300-400 тыс. км. На наших дорогах нагрузка на подвеску возрастает в несколько раз. Российские ямы и морозы могут «убить» амортизаторы и за 10 тыс. км: они текут, разбиваются резиновые втулки или отрываются «уши».

Спортивные грузовики, машины спецназначения и военная техника комплектуются гидропневматическими стойками. Это не новое изобретение, так как на военной технике они используются давно. Но сравнительно недавно эти стойки стали применять и на гражданской технике.

Гидропневматические стойки являются своего рода активными амортизаторами, эффективно воспринимающие повышенные нагрузки и гасящими колебания большой амплитуды. Они могут менять свою жесткость и другие характеристики в зависимости от условий эксплуатации. Применяются они, как правило, на грузовиках с рессорной подвеской. Такие машины с такой подвеской выдерживают прыжки с трамплина и полеты на несколько десятков метров без последствий для грузовика. Российский КамАЗ-4911 великолепно продемонстрировал возможности такой подвески на всевозможных ралли-рейдах и демонстрациях военной техники.

Последние два года на спецмашины и не только на них стали устанавливать гидропневматические стойки нового поколения. Теперь они выполняют роль не только гасителей колебаний, но и роль упругого элемента. Грузовику с такой стойкой не требуются ни рессоры, ни пружины, ни торсионы. Это здорово облегчает конструкцию. Характеристики таких гидропневматических стоек можно менять из кабины, варьируя клиренс, жесткость, ход подвески и даже наклонять автомобиль влево-вправо или вперед-назад. Такие стойки хорошо вписываются в конструкцию автомобиля с независимой подвеской колес, и такому вездеходу уже не грозит диагональное вывешивание колес в сложных дорожных условиях. Гидропневматические стойки нового поколения начали устанавливать на свою технику такие производители, как Ginaf и Terberg. Пока робко эти стойки предлагают производители прицепной техники на подвеске полуприцепов. Скорее всего, эта конструкция получит дальнейшее распространение и более широкое применение.

Третий, обязательный элемент подвески, о котором необходимо сказать — это стабилизаторы продольной и поперечной устойчивости (стабилизаторы крена). Главная их задача — выровнять автомобиль относительно плоскости дороги при кренах последнего и обеспечить максимально плотный контакт колеса с дорогой. Если раньше стабилизаторы ставили на рессорные грузовики только на передний мост, то из-за возрастания скоростей и нагрузки следующим шагом стало повсеместное их применение на ведущих мостах. Слабым звеном стабилизаторов являются пластиковые втулки, которые требуют периодической замены и ухода. В российских условиях они не выхаживают больше 200 тыс. км. Можно обойтись и без них, но, как показывает мой опыт, в таком случае повышенному износу подвержены реактивные тяги, пальцы рессор и далее по списку.

Если лет пять назад на мостах с пневмоподвеской стабилизаторы поперечной устойчивости устанавливались в обязательном порядке, то внедрение электроники в современных грузовиках позволило отказаться от железных конструкций стабилизаторов. Теперь электроника следит за этим и, перегоняя воздух в пневмобаллонах, выравнивает крен автомобиля. Те же функции выполняют и гидропневматические стойки нового поколения.

Мир подвески грузовых автомобилей очень разнообразен, и применение тех или иных ее типов зависит от назначения автомобиля, национального менталитета и кошелька клиента. Но мы постарались в этой статье рассмотреть наиболее распространенные варианты, чаще всего встречающиеся на дорогах, и немного рассказали о перспективных разработках, которые, вполне возможно, в скором будущем появятся на коммерческих автомобилях.

Подвеска грузового автомобиля

Категория:

   1Отечественные автомобили

Публикация:

   Подвеска грузового автомобиля

Читать далее:

Подвеска грузового автомобиля

Основными элементами подвески являются рессоры, смягчающие получаемые колесами толчки, и амортизаторы, поглощающие колебания рамы и кузова.

На изучаемых автомобилях передняя и задняя подвески зависимые. Передние И задние колёса жестко соединены с балками, которые посредством рессор крепятся к раме.

Передняя подвеска. В устройство передней подвески входят две полуэллиптические рессоры с двумя гидравлическими амортизаторами.

Рекламные предложения на основе ваших интересов:

Рессоры состоят из стальных упругих листов, соединенных стяжным центральным болтом (ГАЭ-53-12, ЗИЛ-4331) и хомутами. На листах рессор автомобилей ЗИЛ вместо стяжного болта имеются выступы и углубления, удерживающие листы от смещения. Рессоры крепятся к балке переднего моста при помощи стремянок.

Передние концы рессор автомобиля ГАЭ-53-12 соединяются с кронштейнами рамы через резиновые опоры и упираются в торцовый упор, а задние концы скользят в резиновых опорах кронштейнов.

Передние концы рессор автомобилей ЗИЛ имеют съемные ушки, которые крепятся к кронштейнам рамы при помощи пальцев, а задние концы опираются на стальные сухари и при прогибе рессор скользят по ним.

К средней части передних рессор крепятся амортизаторы и буферы рессор (у автомобиля ЗИЛ-4331 буфера передних рессор крепятся к лонжеронам рамы).

Рис. 1. Подвески автомобиля FA3-53-12: а — передняя; б — задняя; 1. 3 и 6 — кронштейны; 2 — лонжерон; 4 — шарнир; 5 — амортизатор; 7 и 12 — обоймы концов коренных рессорных листов; 8 и 13 — верхние и нижние опоры; 9 — буфер; 10 — стремянка; 11 — двойной коренной лист; 14 — торцовый упор; 15 и 25 — крышки соответственно переднего и заднего кронштейнов; 16 и 17 — нижняя и верхняя обоймы переднего конца рессоры; 18 — опора дополнительной рессоры; 19—накладка; 20 — стремянка задней рессоры; 21—дополнительная рессора; 22 и 24 — центровые болты; 23 — подкладка; 26 и 27 — верхняя и нижняя обоймы заднего конца рессоры; 28 — основная рессора; 29 — подкладка стремянок

Амортизаторы, устанавливаемые в подвесках изучаемых автомобилей,— телескопические, гидравлические, двустороннего действия, представляют собой цилиндрический резервуар, закрытый кожухом. В резервуаре установлен рабочий цилиндр, в нижнюю часть которого запрессован корпус клапана сжатия и впускного клапана. Внутри рабочего цилиндра помещается укрепленный на штоке поршень, в котором смонтированы клапан отдачи и перепускной клапан.

Принцип действия амортизатора основан на использовании гидравлического сопротивления, возникающего при перетекании жидкости из одной полости цилиндра в другую через малые проходные отверстия, открываемые клапанами сжатия и отдачи. При наезде колеса на препятствие резервуар с цилиндром быстро перемещается вверх (ход сжатия), под поршнем создается давление жидкости, которая, преодолевая сопротивление пружины, через перепускной клапан перетекает в полость над поршнем. Одновременно часть жидкости через клапан сжатия проходит в резервуар. После проезда препятствия резервуар с цилиндром движется вниз (ходотдачи), под поршнем создается разрежение, под действием которого открывается клапан отдачи, и жидкость перетекает в полость цилиндра под поршнем. Одновременно открывается впускной клапан, и жидкость из резервуара также заполняет пространство под поршнем.

Рис. 2. Подвески автомобиля ЗИЛ-4331: а — передняя; б — задняя; 1 и 28 — передние кронштейны; 2 — лонжерон рамы; 3 и 40 — буфера рессоры; 4 — амортизатор; 5 и 11— верхний и нижний кронштейны амортизатора; 6 и 35 — задние кронштейны рессор; 7 и 36 — накладки коренных листов; 8 и 37 — коренные листы; 9 — балка переднего моста; 10 и 43- подкладки. 12 и 30 — стремянки: 13 и 31 — накладки; 14 и 38 — хомуты; 15 и 44 стремянки ушек; 16 и 45 — болты ушек; 17 и 51 — масленки; 18, 23 и 46 — пальцы; 19 к 47 — втулки ушек; 20 и 50 — стопорные клинья; 21 и 48 — прокладки ушек; 22 и 49 — ушки рессор; 24 и 52 — сухари; 25 и 53 — вкладыши; 26 и 54 — втулки; 27 и 55 —стяжные болты; 29 и 84 —передний и задний кронштейны дополнительной рессоры; 32 — промежуточный лист; 33 — дополнительная рессора; 39 — основная рессора; 41 — проставка; 42 — картер заднего моста

Рис. 3. Телескопический амортизатор:

Задняя подвеска. На изучаемых автомобилях задняя подвеска отличается от передней усиленными рессорами и амортизаторами, а также наличием дополнительных рессор, которые работают при полной нагрузке автомобиля, опираясь концами на соответствующие кронштейны рамы.

Рекламные предложения:

Читать далее: Устранение простейших неисправностей несущей системы

Категория: — 1Отечественные автомобили

Главная → Справочник → Статьи → Форум

Подвески легковых и грузовых автомобилей

Категория:

   Техническое обслуживание автомобилей

Публикация:

   Подвески легковых и грузовых автомобилей

Читать далее:

Подвески легковых и грузовых автомобилей

Подвеска автомобиля служит для смягчения ударов и толчков, воспринимаемых колесами от неровностей дороги, гашения колебаний рамы или кузова и снижения динамических нагрузок на несущую систему.

Она включает в себя три основные части: упругий элемент, гасящий элемент (амортизатор) и направляющее устройство. Кроме того, в подвеску легковых автомобилей в виде дополнительного устройства вводят стабилизаторы поперечной устойчивости.

Упругий элемент связывает раму с передним и задним мостами или с колесами и поглощает удары, возникающие при движении автомобиля, обеспечивая необходимую плавность хода. В качестве упругого элемента применяют листовые рессоры, пружины, пневмо-баллоны и скручивающиеся упругие стержни (торсионы).

Рекламные предложения на основе ваших интересов:

Гасящий элемент — амортизатор служит для быстрого гашения вертикально-угловых колебаний рамы или кузова автомобиля. Наибольшее распространение получили телескопические амортизаторы двустороннего действия, которые гасят колебания как при сжатии, так и при растяжении упругого элемента.

Направляющее устройство обеспечивает вертикальные перемещения колес, а также передачу толкающих и тормозных усилий от колес к раме или несущему кузову. По типу направляющего устройства подвески делятся на зависимые (рессорные и балансирные) и независимые (пружинные).

При зависимой подвеске оба колеса жестко связаны между собой мостом, подвешенным к раме. При этом перемещение одного из колес в поперечной плоскости вызывает перемещение другого колеса.

При независимой подвеске колес каждое колесо непосредственно подвешено к раме или несущему кузову и перемещение одного колеса практически не зависит от перемещения другого.

Рис. 1. Схемы подвесок: а — зависимой; б — независимой

Тип направляющего устройства подвески определяют конструкцию переднего управляемого моста, базовой деталью которого является балка. Если она связана с колесами жестко, то мост называется неразрезным, а если через упругие элементы, то разрезным. На легковых автомобилях применяют разрезные передние мосты с независимой подвеской колес. Все грузовые автомобили имеют обычно неразрезные передние мосты и зависимую подвеску.

Независимая подвеска. На легковых автомобилях семейства ГАЗ (ГАЗ-24-10 «Волга», ГАЗ-ЗЮ2 «Волга») применяют независимую подвеску передних колес рычажного типа на витых цилиндрических пружинах, работающих совместно с двумя телескопическими амортизаторами и стабилизатором поперечной устойчивости. Эта подвеска представляет собой самостоятельный узел, смонтированный на поперечине, жестко соединенной с подрамником. Нижние и верхние рычаги подвески установлены поперек автомобиля и имеют продольные оси качения. Нижние рычаги двумя шарнирами соединены с осью, расположенной в поперечине, а верхние рычаги надеты на ось, закрепленную на специальном кронштейне. Рычаги с осью соединяются резиновыми втулками, работающими на скручивание и уменьшающими передачу вибрации кузову при движении автомобиля.

Рис. 2. Независимая шкворневая подвеска передних колес

Упругим элементом подвески служит пружина, упирающаяся нижним концом в опорную чашку, а верхним — в штампованную головку поперечины. Телескопический амортизатор двустороннего действия размещен внутри пружины и закреплен снизу в опорной чашке, а сверху при помощи резиновых подушек — в кронштейне, жестко прикрепленном к поперечине. Вместе с амортизатором в верхней части крепится и его кожух. Наружные концы верхних и нижних рычагов при помощи пальцев и резьбовых втулок соединены с верхним и нижним концами стойки, в которой на игольчатых подшипниках установлен шкворень, закрепленный штифтом в поворотной цапфе.

На наружном конце поворотной цапфы на двух конических роликоподшипниках установлена ступица колеса. Сила тяжести автомобиля передается через пружину на нижние рычаги, стойку, поворотную цапфу, подшипники, ступицу и через диски колес на шину. При движении по неровностям дороги нижние рычаги поднимаются и сжимают пружину, воспринимающую часть силы тяжести передней части автомобиля. При этом перемещение одного колеса практически не зависит от перемещения другого. Возникающие колебания автомобиля гасятся амортизатором, а динамический ход подвески ограничивают резиновые упоры-буфера, приклепанные к нижним и верхним рычагам.

Для улучшения устойчивости автомобиля на поворотах и уменьшения его крена в передней подвеске установлен торсионный стабилизатор поперечной устойчивости, работающий на кручение. Он представляет собой П-образную штангу, изготовленную из пружинной стали и установленную поперек автомобиля. Средняя часть штанги прикреплена к кронштейнам, установленным на лонжеронах рамы (подрамника), а концы соединены с опорными чашками пружин через стойку стабилизатора и резиновые подушки. При боковых кренах кузова автомобиля стержень стабилизатора закручивается и ограничивает наклоны кузова, перераспределяя при этом нагрузки, действующие на пружины подвески. При движении автомобиля на крутых поворотах стабилизатор снижает крен автомобиля на 15—25 %.

Независимая бесшкворная ры-чажно-пружинная подвеска передних колес широко применяется на заднеприводных легковых автомобилях малого класса семейства «Москвич» и ВАЗ. К основным преимуществам такой подвески следует отнести меньшую массу ее непод-рессоренных частей, снижение усилия, действующего в шарнирах подвески, и простоту конструкции. Конструктивное отличие такой подвески состоит в том, что она имеет поворотную стойку, жестко соединенную непосредственно с цапфой колеса. Концы стойки расположены в верхнем и нижнем рычагах на шаровых шарнирах, позволяющих цапфе иметь угловые перемещения в вертикальной и горизонтальной плоскостях.

Рис. 3. Независимая бесшкворневая подвеска передних колес

Независимая бесшкворневая подвеска автомобиля «Москвич-2140» собрана на штампованной балке «поперечине» и представляет собой съемный самостоятельный узел. Нижние и верхние рычаги установлены на осях, закрепленных на поперечине. Нижние рычаги качаются на двух разборных резинометаллических втулках, а верхние — на неразборных резинометаллических шарнирах. На наружных концах верхних рычагов смонтированы разборные шаровые шарниры, состоящие из шаровых опор и головок шаровых пальцев поворотной стойки. Верхний шаровой палец вставлен в цилиндрическое разрезное гнездо стойки и закреплен болтом, а нижний шаровой палец вставлен в конусное гнездо стойки и закреплен гайкой. На цапфе поворотной стойки на двух конических роликоподшипниках установлена ступица колеса.

Упругим элементом подвески является цилиндрическая пружина, установленная между поперечиной и нижним рычагом подвески. Внутри пружины расположен телескопический амортизатор двойного действия. Ограничение хода сжатия и отдачи обеспечивается резиновыми буферами, прикрепленными к рычагам. Подвеска взаимодействует также со стабилизатором поперечной устойчивости. Работа такой подвески при движении автомобиля аналогична работе подвески, рассмотренной выше.

Рис. 4. Передняя подвеска автомобиля ВАЗ-2108 «Спутник»

Передняя подвеска заднепривод-ных автомобилей ВАЗ имеет в основном такое же устройство, как и подвеска заднеприводных автомобилей «Москвич». Однако она не является съемным узлом и может быть полностью собрана только на автомобиле.

На переднеприводных моделях автомобилей ВАЗ-2108, ВАЗ-2109 и АЗЛК-2141 применена независимая подвеска передних ведущих колес. Основным элементом подвески является качающаяся телескопическая стойка, которая играет одновременно роль направляющего устройства и гасящего элемента в виде гидравлического амортизатора двойного действия.

На стойке установлены витая цилиндрическая пружина и буфер сжатия, ограничивающие ход колес вверх. Ход колеса вниз ограничивается гидравлическим буфером отдачи, расположенным в амортизаторе. Верхний конец стойки через резиновую опору соединен с кузовом. В опоре установлен подшипник 8, который обеспечивает вращение стойки при повороте управляемых колес.

Нижняя часть стойки соединяется при помощи кронштейна с поворотной цапфой. Поперечный рычаг подвески соединен с цапфой шаровым шарниром, с кронштейном поперечины кузова — рези-нометаллическим шарниром.

Стабилизатор поперечной устойчивости крепится к нижнему рычагу и к кронштейну кузова автомобиля при помощи резиновых подушек. Концы стабилизатора совместно с специальными растяжками рычага воспринимают тяговые и тормозные усилия от передних ведущих колес и передают их на кузов.

Зависимая подвеска. Задние и передние мосты грузовых автомобилей и автобусов, а также задние мосты многих легковых автомобилей имеют зависимую подвеску. Ее широкое применение объясняется тем, что она не только смягчает толчки, воспринимаемые колесами от неровностей дороги, но и передает тяговые и тормозные силы от колес к раме автомобиля. Наиболее распространенным упругим элементом такой подвески является рессора, которая одновременно является и ее направляющим устройством.

Механизмы и узлы, соединенные с колесами через рессоры, называются подрессоренными частями автомобиля, а узлы и детали, связанные непосредственно с колесами (балки переднего и задних мостов, рычаги, тяги и т. п.) — неподрессоренными.

Рассмотрим устройство зависимой рессорной подвески автомобиля ЗИЛ-130. Передний мост этого автомобиля подвешен к раме на двух полуэллиптических рессорах с гидравлическими амортизаторами. Каждая рессора состоит из листов, изготовленных из кремнистой стали. Первые два листа рессоры (большие по длине) называются коренными. В средней части каждого листа рессоры имеется по две отштампованных выдавки, препятствующие их продольному и поперечному перемещению. С этой же целью листы рессоры стянуты хомутиками.

Шарнирное соединение переднего конца рессоры в кронштейне рамы обеспечивается следующим образом. На конце рессоры через накладку двумя болтами и стремянкой крепят ушко. В него запрессовывают втулку, через которую свободно проходит рессорный палец, закрепленный в кронштейне. Для смазывания пальца служит масленка.

Средняя часть рессоры соединяется стремянками с балкой переднего моста.

Задний конец рессоры расположен в проушинах кронштейна и опирается на сухарь, изготовленный из износостойкой стали. При любом допустимом прогибе рессоры конструкция подвески позволяет ей свободно перемещаться в продольном направлении в результате скольжения коренного листа по опорному сухарю.

Для предохранения от изнашивания скользящего коренного листа на его конце приклепана вспомогательная накладка. Опорный сухарь установлен на пальце, концы которого расположены в двух вкладышах, изготовленных из легированной стали. Вкладыши, закрепленные в кронштейне стяжным болтом с распорной втулкой, служат для предохранения кронштейна от истирания концами рессор. Прогибы рессоры ограничиваются резиновыми буферами. Буфер установлен в опоре на лонжероне рамы, а буфер прикреплен к рессоре стремянками.

Амортизатор шарнирно соединен с передним мостом и рамой при помощи пальца и резиновой втулки. Ушко поворачивается относительно пальца в результате деформации резиновых втулок.

Задний мост автомобиля подвешен к раме на парных полуэллиптических рессорах, из которых две рессоры основные и две рессоры дополнительные (подрессорники). Основная рессора состоит из 13 листов, а дополнительная — из девяти. Основная рессора крепится к картеру заднего моста стремянками с накладками. Передний и задний концы основной рессоры задней подвески крепятся к раме в кронштейнах так же, как и концы рессоры передней подвески.

Если автомобиль не нагружен, работает только основная рессора, в этом случае концы дополнительной рессоры и кронштейны не соприкасаются между собой. Когда автомобиль нагружен, рама в результате прогиба основной рессоры опускается и концы дополнительной рессоры упираются в кронштейны. В этом случае работают обе рессоры. Для плавного изменения жесткости дополнительной рессоры в начальный период ее работы опорные поверхности кронштейнов имеют фасонную поверхность.

Для смягчения ударов балки заднего моста о раму при работе автомобиля в тяжелых дорожных условиях на лонжеронах рамы установлены резиновые буфера.

Многие грузовые автомобили с колесной формулой 4X2 имеют передние и задние подвески, аналогичные по устройству, описанному выше. Наряду с этим подвеска грузовых автомобилей ГАЗ имеет конструктивную особенность, состоящую в том, что коренные листы рессор как передней, так и задней подвески не имеют накладных ушков для их крепления. Коренные листы с кронштейнами рамы соединяются при помощи толстостенных резиновых вкладышей (опорных и торцовых). Такое соединение не требует смазывания, а также способствует повышению плавности хода автомобиля.

Рис. 5. Зависимая подвеска грузового автомобиля: а — переднего моста; б — заднего моста

Балансирная подвеска на продольных перевернутых полуэллиптических рессорах применяется в трехосных автомобилях, промежуточный и задний мосты которых обычно располагаются близко один к другому. Иногда ее используют на четырехосных автомобилях и многоосных прицепах. К раме автомобиля на специальных кронштейнах прикреплена поперечная ось, на концах которой во втулках установлена ступица, которая стремянками крепится к средней части рессоры. Концы рессоры опираются на кронштейны полуосевых кожухов задних мостов.

Рис. 6. Задняя подвеска трехосного автомобиля

Ведущие мосты соединяются с рамой штангами, передающими на раму толкающие усилия. Для этой цели каждый ведущий мост имеет на концах полуосевых рукавов нижние кронштейны, соединяемые с кронштейнами рамы двумя нижними штангами. Кроме того, на каждом ведущем мосту прикреплен верхний кронштейн, соединяемый верхними штангами с кронштейном рамы. Штанги с кронштейнами соединяются шаровыми пальцами.

При балансирной подвеске оба задних моста образуют общую тележку, которая может качаться вместе с рессорами на оси, и кроме того, в результате прогиба рессоры каждый мост может иметь независимые перемещения, обеспечивающие хорошую приспособляемость колес к неровностям дороги и высокую проходимость автомобиля. При угловом смещении мостов концы рессор скользят в опорных кронштейнах.

—

Подвеска обеспечивает упругое соединение рамы или кузова с осями автомобиля. Элементы и узлы подвески смягчают вместе с шинами действие на автомобиль нагрузок ZK, обусловленных весом автомобиля GK и неровностями дороги, передают на раму или кузов продольную силу Рк, боковые силы и момент Мр от колес, гасят колебания подрессоренных и неподрессоренных частей автомобиля. Эти функции выполняются упругим элементом, направляющим устройством и гасящим устройством.

Упругие элементы, снижая динамические нагрузки, улучшают плавность хода автомобилей, которая характеризуется величиной сжатия упругих элементов под действием статической нагрузки и частотой собственных колебаний автомобиля при воздейстствии динамической нагрузки (удара). Необходимая плавность хода обеспечивается при сжатии упругих элементов подвески легковых автомобилей на 150—300 мм, грузовых — на 60—120 мм. Частота собственных колебаний автомобиля при этом должна быть в пределах 60—120 в минуту (1—2 Гц).

По конструкции упругие элементы делятся на металлические, резиновые, пневматические, гидравлические и комбинированные. Наиболее распространены металлические упругие элементы в виде листовых рессор, спиральных пружин и валов-торси-онов, отличающиеся простотой конструкции, высокой долговечностью и небольшой стоимостью. На большинстве автомобилей применяются листовые рессоры или спиральные пружины в комбинации с резиновыми буферами. Это увеличивает жесткость подвески в конце ее сжатия и тем самым снижает величину колебаний автомобиля при действии больших динамических нагрузок.

Листовые рессоры входят в конструкцию передней и задней подвески всех отечественных грузовых автомобилей и в устройство задней подвески большинства легковых автомобилей. Листовая полуэллиптическая рессора собрана из отдельных выгнутых стальных листов различной длины. Кривизна листов возрастает от верхнего самого длинного коренного листа к нижнему листу. Это обеспечивает плотное взаимное прилегание листов в собранной рессоре и снижает напряжение в наиболее нагруженном коренном листе. Листы в рессоре стянуты центральным болтом или центрируются своими впадинами и выступами (ЗИЛ-130). От углового смещения листы удерживаются хомутами, которые снизу приклепаны к концам определенных листов и стянуты болтом с распорной втулкой, предотвращающей зажатие листов.

Рис. 7. Схема подвески: 1 — направляющее устройство; 2 — рама; 3— упругий элемент; 4— шток амортизатора; 5 — клапан сжатия; 6 — клапан отдачи; 7 — поршень амортизатора; 8 — цилиндр амортизатора; 9 — балка

Рессора в сборе устанавливается на опорные площадки или подушки балки оси и крепится к ней двумя стремянками через накладку. Концами коренного листа рессора связана с лонжероном рамы или кузова через кронштейны. Под действием нагрузки от веса автомобиля рессора распрямляется, и расстояние между ее концами возрастает, поэтому передний конец рессоры имеет простое шарнирное соединение с лонжероном, а задний конец — подвижное соединение. У легковых автомобилей задний конец рессоры соединен с лонжероном качающейся серьгой, благодаря чехму рабочая длина рессоры, а значит, и ее жесткость остаются постоянными. У грузовых автомобилей задний конец рессоры может скользить в неподвижном кронштейне, поэтому с ростом нагрузки рабочая длина рессоры уменьшается, и жесткость ее возрастает.

Рис. 8. Зависимая рессорная подвеска: 1 — ушко; 2 — кронштейны; 3 — лонжерон; 4 — стяжной болт хомута; 5 — на- 4 кладка; 6 — резиновые буфера; 7 — амортизатор; 8 — сухарь; 9 — стяжной болт кронштейна; 10 — балка; 11 — стремянка; 12 — хомут; 13 — рессора 14 — палец шарнира

Резиновые буферы уменьшают колебания автомобиля и по< вышают жесткость подвески при больших динамических нагрузках.

Задняя подвеска грузовых автомобилей испытывает значительные изменения нагрузки и поэтому имеет дополнительные малые рессоры — подрессорники, установленные своей средней частью сверху основных рессор и закрепленные общими стремянками. Над свободными концами подрессорников на лонжеронах установлены кронштейны-упоры, и, когда при большой нагрузке рессоры распрямляются, упоры приближаются к подрессорникам и включают их в работу, увеличивая. жесткость задней подвески.

Конец коренного листа для шарнирного крепления имеет ушко У с втулкой, в которую входит палец, соединяющий рессору с кронштейном или серьгой. Заднее скользящее соединение рессоры передает ей нагрузку от кронштейна через стяжной болт 9, боковые накладки, палец и сухарь 8. Вместо пальца переднего шарнира и сухаря заднего соединения применяются резиновые подушки, улучшающие работу подвески (ГАЗ-5ЭА).

Коррозионная стойкость и износостойкость листов повышается за счет введения между ними графитной смазки. У легковых автомобилей уменьшение трения и скрипа рессор достигается установкой между листами прокладок из неметаллических материалов.

Рессоры полуэллиптического типа воспринимают и смягчают динамические нагрузки ZK на автомобиль от колеса и неровностей дороги, передают на раму тяговую силу Рк и реактивный момент Мр, создаваемые крутящим моментом Мк (или тормозной момент Мх и тормозную силу Рт ). Одновременно рессоры способствуют гашению колебаний, поэтому можно считать, что рессоры выполняют функции упругих, направляющих и гасящих устройств.

Рессоры рассчитываются на прочность при изгибе и на допустимую величину прогиба, коренной лист рассчитывается на прочность при действии продольной и скручивающей силы. В зависимости от результатов расчета количество листов рессоры может быть в пределах от 6 при толщине 6,5 мм («Москвич-2140») до 16 при толщине 10,2 мм (ЗИЛ-130). Материал листов рессор — высокоуглеродистая сталь, содержащая кремний, хром, марганец. После закалки и обдувки дробью листы получают высокую упругость и усталостную прочность.

Спиральные пружины применяются в передней подвеске большинства легковых автомобилей, иногда — и в их задней подвеске (ВАЗ-2101). По сравнению с листовой рессорой пружина той же жесткости имеет меньший вес, стоимость и большую долговечность. Но пружина воспринимает только вертикальную нагрузку ZK и слабо гасит колебания, поэтому в пружинной подвеске применяются направляющее и гасящее устройства. При расчете пружины определяются напряжения скручивания в ее витках, сжатие и жесткость пружины. Материалом пружины служит сталь того же типа, что и для рессорных листов высокоуглеродистая с добавками кремния и марганца, подвергаемая закалке и обдувке дробью.

Направляющее устройство передает от колес продольные, бо-ковые силы и моменты, а также определяет характер перемеще- , ния колес при сжатии упругих элементов. По типу взаимного влияния перемещения колес одной оси различают зависимую и независимую подвески.

Зависимая подвеска предусматривает жесткую связь колес цельной осью, так что перемещение одного колеса при наезде на неровность передается всей оси и другому колесу. Такая подвеска проста по конструкции, но при движении по неровной дороге вызывает значительные колебания кузова. Это обусловило ее применение для передних и задних осей всех отечественных грузовых автомобилей, а также для задних осей большинства легковых автомобилей.

Рис. 9. Независимая рычажно-пружинная подвеска: 1, 11 — резиновые буфера; 2 — чашка; 3— стойка стабилизатора; 4— нижний рычаг; 5 — ось нижнего рычага; 6 — резиновая втулка; 7 — П-образная штанга; 8— лонжерон подмоторной рамы; 9— поперечина; 10— пружина; 12 — ось верхнего рычага; 13 — верхний рычаг; 14 — гнездо головки поперечины; 15 — стойка подвески; 16 — амортизатор; 17 — шкворень; 18 — поворотная цапфа

Независимая подвеска отличается применением составной оси, когда каждое колесо соединяется с рамой самостоятельно и одно перемещается независимо от другого. Это позволяет уменьшить жесткость, подвески и устранить раскачивание оси при высокой скорости движения, что значительно повышает устойчивость и плавность хода. Поэтому независимая подвеска применяется для передних колес всех легковых атомоби-лей.

Наибольшее распространение получила рычажно-пружинная независимая подвеска с поперечно-качающимися рычагами (рис. 12). Основой подвески является поперечина, привернутая к лонжеронам подмоторной рамы и имеющая нижнюю и верхнюю оси. На этих осях шарнирно установлены внутренними концами нижние и верхние рычаги, а их наружные концы шарнирно связаны с верхней и нижней головками стойки. Два дополнительных прилива стойки имеют соосные отверстия для шкворня, который одновременно входит в отверстия вилки поворотной цапфы. К нижним рычагам привернута чашка с гнездом, в которое входит нижний конец пружины, а верхним концом пружина упирается во внутреннее гнездо головки поперечины.

При толчке от неровности дороги колесо приподнимается, поворачивает рычаги около их осей и сжимает пружину, за счет чего большая часть энергии этого толчка поглощается и не передается на кузов. При повышенных нагрузках и значительном подъеме колеса резиновый буфер приближается к упору головки и включается в работу, увеличивая жесткость подвески и ограничивая подъем колеса. Обратный ход колеса ограничивается буфером.

Расположение осей и длина рычагов обеспечивают небольшое изменение расстояния между колесами (колеи) при их перемещении и соответствие между изменением угла развала и угла схождения. Этим достигается хорошая устойчивость и управляемость автомобиля.

Стабилизатор поперечной устойчивости связывает с некоторой жесткостью подвеску одного и другого колеса, что уменьшает крен и поперечные колебания кузова. Он состоит из штанги П-образной формы, средняя часть которой соединяется с лонжеронами через резиновые втулки с обоймами и кронштейны, а концы связаны через резиновые подушки со стойками и чашками. При подъеме одного колеса или увеличении нагрузки на него (например, на повороте) штанга стабилизатора, сопротивляясь скручиванию, передает нагрузку на подвеску другого колеса. Это снижает разницу в подъеме колес, за счет чего уменьшается крен и раскачивание кузова. Если перемещение колес одинаково, то стабилизатор в работу не вступает.

Независимая рычажно-пружинная подвеска может иметь бесшкворневую конструкцию, где вместо поворотной цапфы с вилкой и отверстиями для шкворня применяется поворотная стойка с отверстиями в нижней и верхней части для пальцев шаровых шарниров нижних и верхних рычагов подвески (ВАЗ-2101, «Москвич-2140»). Шаровые шарниры обеспечивают качание рычагов в вертикальной плоскости и поворот в горизонтальной плоскости стойки, штампованной заодно с осью колеса. Этим исключается шкворневое соединение, что позволяет уменьшить нисло деталей и общую массу подвески, сократить число точек ее смазки.

Смазка независимой подвески необходима для нормальной работы шарниров рычагов, шкворня и производится через мае-ленки. Некоторые шарниры имеют резиновые втулки и поэтому смазки не требуют.

Рычаги, стойка, ось поворотной цапфы нагружены вертикальной силой веса автомобиля и горизонтальными силами при разгоне, торможении или повороте. Стойка испытывает дополнительную скручивающую нагрузку от тормозного момента, которая воспринимается шарнирами рычагов. С учетом этих нагрузок рычаги, стойка и ось рассчитываются на прочность при изгибе, кроме того, верхние рычаги рассчитываются на сжатие, нижние — на растяжение. Материалом рычагов, стойки и цапфы служат среднеуглеродистые малолегированные стали, имеющие в небольшом количестве хром, никель, молибден.

Шкворень рассчитывается на прочность при изгибе, смятии и срезе, изготовляется из малоуглеродистых низколегированных или среднеуглеродистых сталей с последующей закалкой.

Гасящее устройство обеспечивает быстрое уменьшение колебаний автомобиля на упругих элементах подвески при действии динамической нагрузки. Наиболее распространенным гасящим устройством является гидравлический амортизатор двустороннего действия телескопического типа, создающий сопротивление сжатию и распрямлению (отдаче) упругих элементов. Сопротивление создается за счет превращения механической энергии колебаний в рассеиваемую тепловую энергию благодаря вязкости и трению жидкости в амортизаторе. Амортизаторы повышают устойчивость, управляемость, плавность хода и устанавливаются в передней подвеске грузовых автомобилей, а также в передней и задней подвеске легковых автомобилей.

Цилиндр амортизатора шарнирно соединен с балкой 9 и заполнен амортизаторным маслом. В цилиндре находится поршень с клапаном сжатия и клапаном отдачи, шток поршня шарнирно связан с рамой или кузовом. Во время колебаний кузова или колеса на подвеске поршень в цилиндре совершает возвратно-поступательное движение. При сжатии подвески поршень идет вниз, давление масла под ним возрастает, за счет чего клапан сжатия открывается, и масло вытесняется в полость над поршнем. При отдаче подвески поршень идет вверх, открывается клапан 6 отдачи, и масло перетекает из верхней в нижнюю полость цилиндра. Сопротивление перетеканию масла через проходные сечения клапанов во время движения поршня обусловливает гашение колебаний автомобиля на подвеске.

Сопротивление амортизатора связано со скоростью движения его поршня, эта зависимость называется характеристикой амортизатора. При сжатии сопротивление амортизатора должно быть в 2—5 раз меньше сопротивления при отдаче, чтобы не вызывать значительной жесткости подвески при передаче толчков и ударов от колес на кузов.

Расчет амортизатора заключается в определении проходных сечений каналов и клапанов для получения необходимой характеристики и выборе габаритных размеров, обеспечивающих нормальный тепловой режим, при котором температура амортизатора не должна превышать +100 °С.

Подвеска автомобиля ВАЗ-2101. Передняя подвеска, независимая, бесшкворневая, смонтирована на штампосварной поперечине, привернутой к лонжеронам кузова. Правильное положение поперечины определяется регулировочными пластинами между кронштейном поперечины и лонжероном. К нижней части поперечины привернута через регулировочные шайбы двумя болтами ось нижнего рычага. Одинаковым изменением числа шайб под обоими болтами регулируется угол развала колес. Эти же шайбы позволяют регулировать угол продольного наклона оси поворота, для чего необходимо специальное оборудование. Ось верхнего рычага имеет вид длинного болта и установлена в специальных кронштейнах кузова с распорной втулкой между ними.

Нижний и верхний рычаги штампованы из листовой стали, и каждый имеет треугольный контур, внутренняя сторона которого выполнена в виде вилки с отверстиями для шарнирной установки на ось. Наружная верши-на имеет отверстие для крепления шарового шарнира или поворотной стойки. Такая конструкция обеспечивает необходимую жесткость и прочность рычагов при передаче кузову продольных, боковых сил и моментов от колес. К нижнему рычагу приварены кронштейн стабилизатора поперечной устойчивости и чашка пружины. В отверстии чашки расположен закрепленный на рычаге нижний кронштейн амортизатора.

Шарнирное соединение рычагов и осей выполнено на резинометаллических втулках (сайлент-блоках), состоящих из резиновой вставки, запрессованной стальной трубки и напрессованной стальной обоймы. Сайлент-блоки запрессовываются в отверстия вилок рычагов и на осях рычагов неподвижно закрепляются гайками. Таким образом, при повороте рычага наружная обойма сайлент-блока поворачивается относительно его внутренней трубки на оси за счет эластичности и внутреннего трения резиновой вставки. Наружное трение поверхностей в шарнирах отсутствует, что значительно повышает их Долговечность и исключает необходимость смазки.

Шаровые шарниры неразборные, имеют отличия в конструкции, так- как нижний шарнир воспринимает большую нагрузку от тормозного момента, рулевой тяги и веса автомобиля, приходящегося на переднюю ось. Его палец с полусферической головкой опирается на резиновый вкладыш, рабочая поверхность которого покрыта слоем нейлона с добавкой Дисульфида молибдена, что значительно снижает износ сопряжения. Вкладыш находится в обойме, и за счет упругости его специальной резины постоянно поджимается к головке пальца, предотвращая появление зазора в процессе изнашивания сопряжения. Сверху на палец установлена металлокерамическая подшипниковая втулка, которая внутренней поверхностью работает в паре с пальцем, а наружной полусферической поверхностью — в паре с корпусом шарнира, Наружная поверхность втулки имеет канавки для улучшения смазки.

Рис. 10. Передняя подвеска автомобиля ВАЗ-2101: 1 — вкладыш; 2, 17 — шаровые пальцы; 3, 20 — обоймы; 4, 19 — корпуса шарниров:. 5, 18 — втулки; 6 — диск колеса; 7 — поворотная стойка; 8 — направляющие штифты; 9 —- ось поворотной стойки; 10 — подшипники ступицы; 11 — болт крепления колеса; 12 — сальник; 13 — кронштейн тормозного суппорта; 14 — тормозной диск; 15 — кожух; 16 — кольцо; 21 — шайба; 22 — верхний шарнир; 23 — верхний рычаг; 24 — прокладке пружины; 25 — подушка пружины: 26, 31 — сайлент-блоки; 27 — ось верхнего рычага;. 28 — лонжерон кузова; 29 — регулировочные пластины; 30 — поперечина; 32 — регулировочные шайбы; 33 — ось нижнего рычага; 34 — амортизатор; 35 — пружина: 36 — ось-болт крепления амортизатора; 37 — кронштейн крепления амортизатора; 38 — нижний рычаг; 39 — защитный чехол; 40 — нижний шарнир; 41 — ступица колеса

Верхний шарнир имеет палец с полусферическим буртом, которым палец опирается через резиновое кольцо и полусферическую стальную шайбу на обойму. Подшипниковая втулка, такая же, как у нижнего шарнира, надета на палец в работает в паре с корпусом.

После сборки шарниров корпус и обойма соединяются точечной сваркой. Внутренняя полость шарниров заполняется консистентной смазкой через отверстие, закрываемое пробкой, и защищается от пыли и влаги резиновым чехлом.

Шарниры в сборе крепятся в отверстиях рычагоз тремя болтами каждый. Хвостовики шаровых пальцев имеют конусную поверхность и резьбу для посадки и закрепления в отверстиях поворотной стойки.

Пружина подвески нижним торцом опирается через стальную прокладку на чашку нижнего рычага, верхним торцом упирается в специальный кронштейн кузова через резиновую прокладку. В зависимости от жесткости под нагрузкой 435 кг пружины на заводе делятся на две группы. При длине более 232 мм пружины маркируются желтой краской по наружной поверхности средних витков и относятся к группе А. Если длина меньше или равна 232 мм, пружина маркируется зеленой краской и включается в группу Б. В передней и задней подвеске должны быть установлены пружины одной и той же группы. Как исключение допускается установка пружин группы А в переднюю подвеску и пружин группы Б — в заднюю подвеску.

При значительном подъеме колеса и сжатии пружины верхний рычаг своей площадкой упирается в резиновый буфер, закрепленный в специальном кронштейне кузова. Обратный ход колеса при отдаче пружины ограничивается пластмассовым буфером в виде втулки на штоке передних амортизаторов (рис. 11).

Амортизатор, телескопический, двустороннего действия, в передней подвеске расположен внутри пружины. Его нижняя часть шарнирно закреплена на кронштейне нижнего рычага, а верхняя часть через резиновые подушки соединяется с кронштейном кузова (рис. 10). Нижний шарнир представляет собой резиновую втулку с трубкой и обоймой, запрессованную в проушину корпуса амортизатора (сайлент-блок) (рис. 11), При установке на кронштейн в отверстия втулки и кронштейна вставляется ось-болт, на котором втулка затягивается гайкой. За счет своей эластичности втулка допускает поворот амортизатора около оси.

Конструкция амортизаторов передней и задней подвески одинакова, различие состоит в длине, креплении, величине хода и характеристике. Амортизатор состоит из трех основных узлов: корпуса 19 в сборе, рабочего цилиндра 18 в сборе и штока 23 в сборе.

Рис. 11. Амортизатор автомобиля ВАЗ-2101: 1 — трубка шарнира; 2 — втулка; 3 — обойма шарнира; 4— проушина корпуса; 5— корпус клапана сжатия; 6 — пружина клапана сжатия; 7 — осевое отверстие клапана сжатия; S — радиальное отверстие клапана сжатия; 9 — клапан сжатия; 10 — впускной клапан; 11 — гайка клапана отдачи; 12 — пружина клапана отдачи; 13 — отверстия в поршне для клапана отдачи; 14, 29 — уплотнительные кольца; 15 — перепускной клапан; 16 — ограничительная тарелка; 17 — буфер; 18 — рабочий цилиндр; 19 — корпус амортизатора; 20 — капиллярное отверстие; 21 — кожух; 22 — гайка корпуса; 23 — шток; 24 — распорная втул. ка; 25 — крышка; 26 — защитное кольцо; 27 — прокладка; 28 — сальник штока; 30 — направляющая штока; 31 — дренажная трубка; 32 — пружина перепускного клапана; 33 — отверстия в поршне для перепускного клапана; 34 — клапан отдачи; 35 — поршень; 36 — седло клапана сжатия; 37 — пружина впускного кл?пана; 38 — отверстие для впускного клапана

Цилиндрический корпус закрыт снизу приваренной проушин-ой с сайлент-блоком, сверху в него ввертывается гайка с отверстиями под ключ.

Рабочий цилиндр снизу имеет запрессованный корпус клапана сжатия, в центральное отверстие которого ввернуто седло с клапаном сжатия, поджатым пружиной. Седло через ограничительную тарелку и пружину прижимает впускной клапан к отверстиям. Сверху цилиндра установлена металлокерамическая направляющая штока с капиллярным отверстием, дренажной трубкой и резиновым уплотнительным кольцом. В направляющей расположен резиновый сальник штока, обойма которого через полиуретановую прокладку и защитное кольцо прижимается гайкой. Одновременно гайка зажимает цилиндр с корпусом клапана сжатия в расточке проушины.

Шток хромирован, полирован и на верхнем конце имеет крышку, которая фиксируется напрессованной распорной втулкой. К крышке приварен кожух, защищающий шток от пыли, влаги и повреждений. На нижнем конце штока находится металлокерамический поршень с резиновым уплотнительным кольцом и сквозными отверстиями, расположенными по двум окружностям. Отверстия на внутренней окружности перекрываются тарельчатым клапаном отдачи, который поджат пружиной, упирающейся в бурт гайки, навернутой на шток. Отверстия на внешней окружности перекрываются тарельчатым перепускным клапаном под действием пружины с ограничительной тарелкой.

Для нормальной работы амортизатора необходимо, чтобы весь объем полостей под поршнем, над поршнем и нижняя часть-объема резервуара между цилиндром и корпусом амортизатора были заполнены маслом.

Сжатие пружины подвески при подъеме колеса заставляет шток и поршень амортизатора перемещаться вниз, создавая давление на масло под поршнем. За счет этого открывается перепускной клапан, и благодаря малой жесткости его пружины масло с небольшим сопротивлением перетекает через отверстия из нижней в верхнюю полость цилиндра. Часть верхней полости при этом оказывается занятой объемом вводимого в нее штока, из-за чего все масло из нижней полости не может перетечь в верхнюю. Этот «излишек» масла при медленном движении поршня амортизатора вытекает через малое осевое отверстие клапана сжатия в резервуар между цилиндром и корпусом амортизатора. При резком сжатии подвески и быстром движении поршня амортизатора давление масла под поршнем возрастает, и открывается клапан сжатия, преодолевая значительную жесткость его пружины. Масло может выходить в резервуар через радиальное отверстие 8 клапана, степень открытия которого зависит от скорости движения поршня. Таким образом, сопротивление амортизатора сжатию обусловлено диаметром отверстия, жесткостью пружины и степенью открытия радиального отверстия клапана сжатия, что определяет характеристику амортизатора при сжатии.

Отдача подвески и движение штока с поршнем вверх увеличивают давление масла над поршнем. При медленном движении поршня масло поступает в отверстия и через пазы тарелки клапана — в нижнюю полость. Быстрое движение поршня открывает клапан отдачи, преодолевая повышенную жесткость-его пружины, и масло перетекает в нижнюю полость цилиндра. Из-за наличия штока в верхней полости масла, перетекающего в нижнюю полость, оказывается недостаточно для ее заполнения, и в ней создается небольшое разрежение. Вследствие этого открывается впускной клапан с пружиной небольшой жесткости, и масло с малым сопротивлением входит в нижнюю полость из резервуара. Характеристика и сопротивление амортизатора отдаче определяются размерами отверстий, пазов клапана и жесткостью пружины.

Сжатие амортизатора и движение его поршня вниз создают небольшое разрежение над поршнем, что может привести к подсасыванию воздуха через уплотнение штока. Пузырьки воздуха н паров масла в цилиндре амортизатора искажают его характеристику и нарушают нормальную работу. Чтобы предотвратить подсос воздуха в цилиндр, полость над поршнем сообщается с резервуаром через капиллярное отверстие и полиэтиленовую трубку, по которой в цилиндр может всасываться масло. Если же в цилиндр попадают пузырьки воздуха и паров масла, то при отдаче амортизатора они через то же отверстие и трубку отводятся в резервуар и скапливаются в его верхней части, не влияя на характеристику амортизатора.

Поворотная стойка имеет два конусных отверстия для посадки хвостовиков шаровых пальцев. К ее фланцу изнутри крепится поворотный рычаг, снаружи — кронштейн тормозного суппорта и защитный кожух. На оси поворотной стойки установлены конические роликоподшипники, запрессованные в ступицу и закрепленные гайкой со стопорной шайбой. Для подшипников в ступицу закладывается смазка, которая удерживается запрессованными сальником и колпаком. Тормозной диск привертывается к ступице двумя винтами в виде направляющих штифтов. На них устанавливается своим диском колесо и вместе с тормозным диском крепится к ступице четырьмя болтами с конусными центрирующими поверхностями.

Задняя подвеска зависимая, пружинная, с реактивными штангами, ее элементы и узлы связаны балкой заднего ведущего моста. Система реактивных штанг передает кузову продольные и боковые силы, моменты от колес и состоит из двух нижних, двух верхних продольных штанг и поперечной штанги. Продольные штанги передают тяговые, тормозные силы и их моменты, поперечная штанга передает боковые силы. Поперечная и нижние продольные штанги изготовлены из труб, со вставленными и приваренными проушинами, верхние штанги — из прутка с проушинами, приваренными к -торцам. Все штанги шарнирно соединены с кронштейнами балки ведущего моста и с кронштейнами кузова. Шарниры И состоят из двух конусных резиновых втулок, запрессованных в проушину, с трубкой и шайбами, удерживаемыми за счет развальцовки трубки. Шарниры связываются с кронштейнами осями в виде болтов и окончательно затягиваются гайками моментом 8 кгм на автомобиле с полной нагрузкой.

Пружины подвески торцами установлены в опорные чашки, приваренные к балке ведущего моста и кузову. В нижнюю чашку пружина упирается через пластмассовую прокладку, в верхнюю чашку — через прокладку из резины. Как и в переднюю подвеску, пружины устанавливаются в соответствии с их жесткостью. При больших нагрузках и сжатии пружины нижняя чашка упирается в резиновый буфер, расположенный внутри пружины и закрепленный в верхней чашке. Ограничение подъема ведущего моста при этом обеспечивается резиновым буфером, закрепленным в кронштейне кузова над средней частью моста, что не позволяет карданному валу касаться пола кузова. Обратный ход моста ограничивается амортизаторами.

Амортизаторы задней подвески установлены на двух конусных резиновых втулках. Нижней проушиной амортизатор связан с кронштейном балки ведущего моста, верхней — с кронштейном кузова. Наклонное расположение амортизаторов обеспечивает необходимую величину хода подвески и повышает поперечную устойчивость кузова.

Рис. 12. Задняя подвеска автомобиля ВАЗ-2101: 1 — нижняя продольная штанга; 2— верхняя продольная штанга; 3— буфер; 4 — пружина; 5 — кронштейн основания кузова; 6 — амортизатор; 7— балка; 5 — поперечная штанга; 9 — кронштейн балки; 10 — опорные чашки; —шарнир штанги; 12 — втулка; 13 — шайба; 14 — проушина штанги; 15 — трубка шарнира

Подвеска автомобиля «Москвич-2140». Передняя подвеска независимая, бесшкворневая, в главных чертах соответствует конструкции передней подвески автомобиля ВАЗ-2101 и имеет некоторые особенности (рис. 13). Штампосварная поперечина привернута к лонжеронам рамы через резиновые прокладки и втулки, что снижает передаваемые кузову вибрации. Поперечина изогнута в горизонтальной плоскости, а закрепленные на ней оси рычагов расположены под углом 15° к продольной оси, что позволило улучшить размещение двигателя.

Нижний и верхний рычаги установлены на осях в сайлент-блоках. Между осью верхнего рычага и опорой поперечины имеются прокладки для регулирования угла развала колес. Под болты крепления оси устанавливается скоба, позволяющая регулировать угол продольного наклона оси поворота. К нижнему рычагу приварены кронштейн стабилизатора поперечной устойчивости и кронштейн резинового буфера-ограничителя.

Шаровые шарниры разборные. Палец нижнего шарнира имеет сухарь, который торцовой и внутренней поверхностью работает в паре с пальцем, а наружной полусферической поверхностью — в паре с вкладышем, запрессованным в корпус шарнира. Снизу к сферической поверхности пальца небольшим усилием пружины прижимается обойма, которая, упираясь нижним торцом в крышку, препятствует перемещению пальца вниз. В крышку ввернута пресс-масленка. Конусный хвостовик пальца закрепляется в отверстии поворотной стойки гайкой.

Рис. 13. Передняя подвеска автомобиля «Москвич-2140»: 1 — поперечина; 2 — пружина; 3 — прокладка пружины; 4 — амортизатор; 5, 39 — сайлент-блоки; 6 — болт крепления оси верхнего рычага; 7 — ось верхнего рычага; 8, 15 — регулировочные прокладки; 9 — верхний рычаг; 10, 21 — резиновые буфера; 11 — верхний шарнир;. 12 — пружина вкладыша; 13 —пробка; 14 — нажимной вкладыш; 16, 33 — корпуса шарниров; 17 — вкладыш корпуса; 18, 30 — шаровые пальцы; 19 — стяжной болт; 20 — поворотная стойка; 22 — гайка шарового пальца; 23 — ступица колеса; 24 — подшипники ступицы; 25 — гайка подшипников; 26 — гайка крепления колеса; 27 — винт крепления тормозного диска; 28 — тормозной диск; 29 — нижний шарнир; 31 — вкладыш; 32 — сферический сухарь; 34 — обойма; 35 — крышка; 36 — масленка; 37 — нижний кронштейн амортизатора; 38 — втулки; 40 — нижний рычаг; 41 — ось нижнего рычага

Верхний шарнир имеет палец с шаровой головкой, опирающейся на полиамидный вкладыш, запрессованный в корпус шарнира. Сверху к головке пальца пружиной прижимается нажимной вкладыш. Между поверхностью рычага и фланцем корпуса имеются регулировочные прокладки для устранения осевого люфта пальца. Через пробку в шарнир закладывается смазка. Хвостовик пальца стопорится стяжным болтом в глухом отверстии поворотной стойки.

Шарниры крепятся к рычагам болтами и защищаются от пыли и влаги резиновыми чехлами.

Пружина подвески установлена между нижним рычагом и чашкой поперечины, имеющей резиновую прокладку. По жесткости пружины делятся на три группы и обозначаются одной, двумя или тремя рисками на опорном витке. С левой и правой стороны подвески необходимо устанавливать пружины одной из трех групп.

Амортизатор телескопический, двустороннего действия, конструкция и работа его близки к описанному амортизатору ВАЗ-2101. Передний амортизатор не имеет защитного кржуха, задний амортизатор отличается длиной, креплением, величиной хода и характеристикой.

Поворотная стойка имеет ось и фланец, к которому крепятся тормозной суппорт и поворотный рычаг. На подшипниках оси вращается ступица с пятью запрессованными болтами. Сальник и колпак удерживают в ступице смазку, гайкой регулируется затяжка подшипников. Тормозной диск привертывается к ступице двумя винтами, а затем вместе с диском колеса на болтах ступицы крепится конусными гайками.

Задняя подвеска зависимая, на продольных полуэллиптн-ческих рессорах. Листы в рессоре стянуты центральным болтом, головка которого входит в отверстие подушки на балке заднего моста, фиксируя положение рессоры. Хомуты установлены на штифтах третьего и пятого листов. Резиновые прокладки хомутов вместе с полиэтиленовыми шайбами между концами листов предотвращают скрип рессор в эксплуатации. Рессора в сборе устанавливается на подушку снизу балки заднего моста и крепится к балке стремянками. Стремянки охватывают балку сверху через держатель буфера, внизу проходят через отверстия накладки и гайками обеспечивают крепление рессор.

Передний конец коренного листа в виде ушка имеет запрессованную и развальцованную тонкостенную втулку, которая улучшает условия работы двух резиновых втулок. Ушко с втулками шарнирно соединяется за счет пальца с кронштейном на лонжероне основания кузова. Палец в отверстии внутренней щеки кронштейна крепится гайкой, в большом отверстии наружной щеки палец имеет две выпуклые шайбы. При затягивании гайки резиновые втулки получают натяг в ушке и на пальце, после чего шайбы, упираясь в ступеньку пальца, распрямляются и обеспечивают крепление пальца в отверстии наружной щеки кронштейна.

Заднее ушко коренного листа соединяется с лонжероном качающейся серьгой. В наружную щеку серьги запрессованы два пальца, которые входят в резиновые втулки, установленные в заднем ушке и втулке, вваренной в лонжерон кузова. Внутренней щекой и гайкой создается необходимый натяг резиновых втулок. При значительном прогибе рессоры в работу вступает пустотелый резиновый буфер, дополнительный буфер ограничивает подъем моста.

Рис. 14. Задняя подвеска автомобиля «Москвич-2140»: 1 — рессора; 2, 18 — резиновые буфера; 3 — прокладки хомута; 4 — хомут; 5 — шайба; 6 — болт крепления амортизатора; 7 — сайлент-блоки амортизатора; 8 — палец крепления амортизатора; 9 — серьга; 10 — амортизатор; 11 — балка; 12 — подушка балки; 13 — стяжной болт; 14 — гайка стремянки; 15— накладка рессоры; 16 — стремянка; 17 — держатель буфера; 19 — втулка лонжерона; 20 — гайки серьги; 21 — пальцы серьги; 22 — палец ушка рессоры; 23, 27 — гайкв крепления втулок и пальца; 24 — шайбы крепления втулок и пальца; 25 — втулка ушка рессоры; 26 — кронштейн лонжерона

Амортизаторы задней подвески расположены наклонно и установлены в резиновых втулках. В нижнюю проушину входит палец, запрессованный в отверстие накладки, верхняя проушина связана болтом с кронштейном кузова.

Подвеска автомобиля ГАЗ-24 «Волга». Передняя подвеска независимая, шкворневая, смонтирована на кованой поперечине двутаврового сечения, привернутой к лонжеронам. Для повышения жесткости поперечина дополнительно соединяется с основанием кузова растяжкой в виде штанги с резьбовыми концами. Нижние и верхние рычаги внутренними» концами установлены в сайлент-блоках на осях поперечины. Верхняя ось привернута к головке поперечины через два комплекта регулировочных прокладок. Изменением их количества в обоих комплектах регулируется угол развала колес, перекладыванием из одного комплекта в другой — угол продольного наклона шкворня.

Рис. 15. Передняя подвеска автомобиля ГАЗ-24 «Волга»: 1 — тормозной барабан; 2 — диск колеса; 3 — регулировочная шайба; 4 — винт крепления тормозного барабана; 5 — шкворень; 6— цапфа; 7 — колпак; 8 — гайка подшипников; 9 — ступица; 10 — сальник; 11 — гайка крепления колеса; 12 — упорный подшипник шкворня; 13 — игольчатый подшипник шкворня; 14 — внутренние резьбовые втулки; 15 — наружные резьбовые втулки; 16 — пальцы шарниров стойки; 17 — уплотнительные кольца; 18 — стойка; 19 — уплотнительный колпачок;, 20, 34 — резиновые буфера; 21 — верхний рычаг; 22 — прокладка пружины; 23 — кожух амортизатора; 24 — регулировочные прокладки; 25 — ось верхнего рычага; 26 — сайлент-блок; 27 — лонжерон; 28 — поперечина; 29 — ось нижнего рычага; 30 — нижний рычаг; 31 — пружина; 32 — опорная чашка пружины; 33 — амортизатор; 35 — стопорный штифт; 36 — поворотный рычаг; 37 — заглушка; 38 — тормозной щит

Наружные концы рычагов соединяются со стойкой резьбовыми шарнирами. Наружная резьбовая втулка запрессована в головку стойки, внутренняя резьбовая распорная втулка с рифлеными торцами зажата между концами рычагов пальцем с гайкой. При качании рычагов вместе с ними проворачивается внутренняя втулка по резьбе неподвижной наружной втулки в головке стойки. Резьбовые шарниры смазываются через пресс-масленки и уплотняются резиновыми кольцами. Стойка соединяется с поворотной цапфой шкворнем, который закреплен в отверстиях вилки цапфы стопорным штифтом и вместе с ней поворачивается в игольчатых подшипниках приливов стойки. Изнутри подшипники уплотняются резиновыми кольцами, снаружи закрыты заглушками. Вертикальная нагрузка воспринимается упорным шарикоподшипником в обойме, который имеет резиновый уплотнительный колпачок. Игольчатые и шариковый подшипник смазываются через пресс-масленки. Осевой зазор в шкворневом соединении определяется регулировочной шайбой.

Пружина нижним торцом упирается в чашку, привернутую к нижним рычагам, верхним торцом — через резиновую прокладку в гнездо опоры поперечины. При значительном подъеме и опускании колеса вместе с пружиной начинают работать резиновые буфера-ограничители 20 и 34. К чашке пружины крепятся стойки стабилизатора поперечной устойчивости.

Амортизатор телескопический, двустороннего действия, с резиновым защитным кожухом. Задний амортизатор отличается длиной, креплением нижнего конца, величиной хода и характеристикой.

Поворотная цапфа имеет ось и фланец с привернутыми поворотным рычагом и тормозным щитом. Ступица, установленная на роликоподшипниках, имеет сальник и колпак, удерживающие смазку, гайкой 8 регулируется затяжка подшипников. Тормозной барабан сажается на болты, запрессованные в ступицу, привертывается тремя винтами и оконча-чательно крепится вместе с диском колеса конусными гайками.

Задняя подвеска зависимая, на продольных полуэллиптических рессорах. Ее конструкция не имеет принципиальных отличий от задней подвески автомобиля «Москвич-2140». Особенностью подвески является наличие резиновых подушек с обоймами между рессорой, балкой заднего моста и накладкой 8.

Подвеска автомобиля ГАЭ-53А зависимая на продольных полуэллиптических рессорах. Передняя подвеска имеет рессоры из 12 листов, стянутых центральным болтом и четырьмя хомутами. Рессора в сборе крепится к опорной площадке балки оси двумя стремянками с гайками. Стремянки охватывают балку сверху через обойму резинового буфера-ограничителя 8. К концам первого и второго коренных листов приклепаны чашки для резиновых подушек, через которые рессора опирается на приклепанные к лонжерону кронштейны. Снизу к кронштейнам привертываются крышки, зажимающие резиновые подушки. Верхние и нижние подушки обоих концов рессоры передают вертикальные нагрузки, подушки переднего конца — тормозную силу, упорная подушка — тяговую силу. Задний конец рессоры при ее прогибе и распрямлении может перемещаться между подушками в кронштейне. Между листами рессоры при сборке закладывается графитная смазка.

Рис. 16. Задняя подвеска автомобиля ГАЗ-24 «Волга»: 1 — кронштейн лонжерона; 2 — резиновые буферы; 3 — амортизатор; 4 — балка; 5-резиновые подушки; 6 — рессора; 7 — серьга; 8 — накладка рессоры

Рис. 17. Передняя подвеска автомобиля ГАЭ-53А: 1 — передний кронштейн рессоры; 2 — лонжерон; 3 — кронштейн амортизатора; 4 — амортизатор; 5 — задний кронштейн рессоры; 6, 14 — чашки подушек; 7 — подушки рессоры; 8 — резиновый буфер; 9 — стяжной болт рессоры; 10 — балка; И — обойма буфера; 12 — стремянка; 13 — хомут рессоры; 15 — упорная подушка

Амортизаторы телескопические, двустороннего действия, установлены только в передней подвеске. Верхняя проушина с резиновыми втулками закреплена на пальце кронштейна, нижняя — на пальце, привернутом к балке оси.

Задняя подвеска включает в себя рессоры листов и подрессорники листов (рис. 18). Каждая рессора стянута своим центральным болтом и хомутами. Подрессорник имеет подкладку и сверху охватывается стремянками через накладку. Рессора с подрессорником устанавливается на подушку балки заднего моста и через накладку крепится гайками стремянок. Концы рессоры опираются на кронштейны через резиновые подушки так же, как в передней подвеске. Под нагрузкой свободные концы верхних листов подрессорника упираются в резиновые подушки, привернутые к кронштейнам. Прогиб рессор и ход заднего моста вверх ограничены резиновым буфером, на прокладке привернутым к лонжерону снизу так, что балка моста упирается в буфер.

Рис. 18. Задняя подвеска автомобиля ГАЗ-63А: 1 — передний кронштейн рессоры; 2 — подушка подрессорника; 3 — кронштейн подрессорника; 4 — накладка подрессорника; 5 — стремянка; 6 — подрессорник; 7,9-— стяжные болты; 8 — подкладка подрессорника; 10 — задний кронштейн рессоры; 11 — рессора; 12 — накладка стремянок; 13 — резиновый буфер

Подвеска автомобиля ЗИЛ-130 зависимая на продольных полуэллиптических рессорах. Передняя подвеска имеет рессоры из 11 листов, которые центрируются своими впадинами и выступами, стягиваясь хомутами. Рессора с накладкой резинового буфера охватывается стремянками и крепится к опорной площадке балки оси гайками. Передний конец коренного листа имеет накладку, к которой стремянкой и двумя болтами крепится ушко с бронзовой втулкой. Ушко соединяется с кронштейном с помощью пальца, который стопорится в отверстиях кронштейна двумя стяжными болтами. Поверхность пальца смазывается через масленку, осевой и радиальные каналы. Задний конец коренного листа с накладкой может перемещаться в кронштейне между опорным сухарем и втулкой стяжного болта. Опорный сухарь установлен на пальце, закрепленном в боковых вкладышах, которые соединяются с кронштейном стяжным болтом.

Амортизаторы установлены только в передней подвеске и закреплены проушинами с резиновыми втулками на пальцах верхнего и нижнего кронштейнов.

Задняя подвеска состоит из рессор с листами и подрессорников листами (рис. 20).

Рис. 19. Передняя подвеска автомобиля ЗИЛ-130: 1 — ушко рессоры; 2 — передний кронштейн рессоры; 3 — накладка рессоры; 4 стремянка ушка; 5— хомут рессоры; 6— стремянка рессоры; .7, 10 — резиновые буфера; 8 — амортизатор; 9 — верхний кронштейн амортизатора; 11 — задний кронштейн рессоры; 12 — лонжерон рамы; 13 — опорный сухарь; 14 — стяжной болт кронштейна; 15 — боковой вкладыш; 16 — втулка стяжного болта; 17 — втулки крепления амортизатора; 18 — нижний кронштейн амортизатора; 19 — балка; 20 — масленка; 21 — палец ушка; 22 — стяжной болт ушка

Рис. 20. Задняя подвеска автомобиля ЗИЛ-130: 1 — передний кронштейн рессоры; 2 — кронштейн подрессорника; 3 — стремянка; подрессорник; 5 — задний кронштейн рессоры; 6 — опорный сухарь; 7 — боковой вкладыш; 8 — рессора

1. Проверить крепление осей рычагов передней подвески.
2. Проверить крепление рычагов на осях через одно ТО-2.
3. Проверить крепление тормозных щитов через одно ТО-2.
4. Проверить крепление крышек кронштейнов рессор.
5. Проверить клепаные соединения рамы, обратив особое внимание на крепление кронштейнов рессор.
6. Проверить регулировку подшипников ступиц передних колес (у автомобиля ЗИЛ-130 — через одно ТО-2).

Для этого поднять переднюю ось, снять колпак ступицы, отвернуть на пол-оборота регулировочную гайку и проверить, свободно ли вращается колесо. Затянуть гайку ключом с длиной плеча 200—400 мм, поворачивая колесо в обоих направлениях. При тугом проворачивании колеса отпустить гайку на 1/5—1/3 оборота и проверить затяжку подшипников. Колесо должно вращаться свободно без осевого и радиального люфтов. В таком положении регулировочная гайка стопорится, и, если после пробега 8—10 км ступица не получает ощутимого нагрева, регулировка считается законченной.

Перед регулировкой подшипников через одно ТО-2 заменить смазку в ступицах колес. Для этого снять ступицу, промыть керосином и заложить в нее 0,1—0,25 кг консталина 1-13 или Литола-24 (ВАЗ-2101). Затем установить ступицу и отрегулировать затяжку ее подшипников, как было указано выше.

Проверить регулировку установочных углов колес

Перед проверкой и регулировкой углов необходимо установить нормальное давление в шинах, проверить затяжку подшипников ступиц передних колес, устранить люфты в шарнирах подвески и рулевых тяг. Затем следует обеспечить номинальную загрузку автомобиля и, продвинув его на несколько метров, установить на ровной, горизонтальной площадке. Колеса должны быть в положении для прямолинейного движения.

Вначале регулируется угол продольного наклона оси шкворня или оси поворота колес, затем — углы развала, схождения и максимального поворота. Наиболее точно регулировка выполняется на специальном стенде, но можно использовать и простейшие методы.

Угол продольного наклона осн поворота на автомобиле ВАЗ-2101 регулируется изменением числа шайб под одним или другим болтом крепления оси нижнего рычага подвески. На автомобиле «Москвич-2140» этот угол регулируется перестановкой регулировочной скобы с одного на другой болт крепления оси верхнего рычага. Для проверки этого угла необходимо специальное приспособление или стенд. На автомобиле ГАЗ-24 «Волга» угол продольного наклона оси шкворня можно проверить косвенно с помощью отвеса. Если отвес будет касаться переднего торца верхней головки стойки подвески, то он должен будет проходить на расстоянии 26—31 мм от переднего торца нижней головки стойки. Регулируется этот угол изменением числа прокладок под одним или другим болтом крепления оси верхнего рычага.

Угол развала колес проверяется косвенно с помощью отвеса по наружной боковой поверхности шин. Предварительно необходимо найти точки равного бокового биения шин и установить автомобиль так, чтобы эти точки были на общей вертикали. Разность между нижним и верхним расстоянием от боковой поверхности шины до отвеса должна быть в пределах от 1 до 5 мм. Регулируется угол развала одинаковым изменением числа тех же прокладок под обоими болтами крепления осей рычагов.

Для облегчения регулировки углов продольного наклона и развала можно разгрузить рычаги подвески, подняв переднюю часть автомобиля и сжав пружину подвески специальной стяжкой.

Схождение колес связано с углом их развала, поэтому после регулировки угла продольного наклона и угла развала обязательно следует проверить и отрегулировать схождение колес с помощью линейки. Вначале спереди замеряется расстояние но горизонтали между внутренними боковыми поверхностями шин на уровне центров колес и отмечаются точки замера. Затем автомобиль перекатывается вперед так, чтобы отмеченные точки оказались на том же уровне сзади, и снова производится замер расстояния между ними. Разность между результатом второго и первого замеров дает величину схождения. Регулируется схождение колес легковых автомобилей изменением длины боковых тяг рулевого привода за счет поворачивания их муфт. У грузовых автомобилей эта регулировка выполняется поворачиванием поперечной рулевой тяги относительно наконечников, что также изменяет ее длину.

Угол поворота колес должен обеспечивать необходимый радиус поворота автомобиля без задевания колес за детали подвески и лонжероны. Он характеризуется углом максимального поворота внутреннего колеса, при этом рулевой привод обеспечивает поворот другого колеса на определенный меньший угол. У автомобилей ВАЗ-2101 и ГАЗ-24 «Волга» угол максимального поворота равен 39°, не регулируется и обусловлен положением выступов-упоров на рулевой сошке. На автомобиле «Москвич-2140» этот угол равен 35° и регулируется болтами в кронштейнах лонжеронов, которые упираются в выступ рулевой сошки или маятникового рычага. У автомобилей ГАЗ-53А и ЗИЛ-130 угол поворота колеса равен 34° (для левого колеса ЗИЛ-130 —36°) и регулируется болтами в поворотных рычагах, которые упираются в специальные бобышки балки передней оси.

—

При ТО у подвески проверяют состояние шарниров, рессор, амортизаторов, колес и шин и устраняют неисправности.

При ЕО проверяют состояние шин и регулируют давление воздуха в них. На шинах не должно быть посторонних предметов и повреждений. У автомобилей ВАЗ-2121 и ВАЗ-2109 после обкатки проверяют и регулируют углы установки передних колес. Кроме того, у автомобиля ВАЗ-2109 дополнительно проверяют состояние резиновых подушек стабилизатора поперечной устойчивости кронштейнов буферов сжатия.

При ТО-1 проверяют состояние рычагов шаровых опор, защитных резиновых чехлов и колпачков. У автомобиля ИЖ-2715 проверяют балансировку колес и переставляют их по схеме, у автомобиля УАЗ-Э1512— зазор в шкворнях поворотных кулаков.

Через одно ТО-1 у автомобиля ВАЗ-2121 и УАЭ-31512 проверяют балансировку колес, переставляют их по схеме, дополнительно у автомобиля УАЗ-31512 проверяют состояние шин, проверяют и регулируют углы установки передних колес.

При ТО-2 у автомобиля ИЖ-2715 проверяют и регулируют углы установки передних колес. У автомобилей ИЖ-2715 и УАЭ-31512 проверяют упругость рессор и крепление рычага поворотного кулака, стремянок рессор, рессорных пальцев, амортизаторов. у автомобиля ВАЗ-2109 проверяют балансировку колес и при необходимости балансируют и переставляют их.

Через одно ТО-2 у автомобиля ВАЗ-2121 проверяют состояние резиновых подушек стабилизатора поперечной устойчивости, работоспособность гидравлических амортизаторов и состояние резиновых втулок.

Осматривают шины и удаляют застрявшие предметы, определяют манометром давление воздуха и степень износа, осматривают вентили.

При проверке утечки воздуха из шин наносят на вхо отверстие вентиля мыльный раствор. Утечка воздуха через зо ник свидетельствует о его неисправности.

По мере износа протектора низкопрофильных шин при глубине канавок 1,6 мм, на поверхностях протекторов появляются «инди каторы» износа в виде поперечных полос шириной 12 мм каждая. Этих полос шесть и расположены они на равных расстояниях друг от друга. Их наличие указывает на опасность дальнейшей эксплуатации шин.

Для балансировки колес существуют специальные стенды фирмы «Шенк» со снятием с автомобиля колес и фирмы «Чер-чиль» — без снятия.0 стояние между метками на равные части и наносят средню метку. Средняя метка соответствует легкому месту колеса. Уста навливают на обе стороны средней метки балансировочные грузики массой 30 г. Поворачивают колесо на указанный ранее угол. Если после остановки колеса грузика займут нижнее положение, то их масса для балансировки достаточна. В случае, если грузики займут верхнее положение, устанавливают более тяжелые грузики, и, вращая колесо, добиваются того, чтобы оно остановилось при нижнем положении грузиков. Затем отодвигают грузики на равные расстояния от средней метки и повторяют операции несколько раз, добиваясь равновесия колеса. По окончании выполнения операции колесо в зависимости от приложенного усилия будет останавливаться в разных положениях. Задние колеса балансируют на одной из ступиц передних колес.

У автомобиля УАЭ-31512 для проверки осевого зазора шкворней поддомкрачивают автомобиль и снимают колесо, отвертывают болты крепления сальника шаровой опоры и отодвигают сальник. Затем покачивают руками тормозной барабан поворотного кулака вверх и вниз. Зазор при этом должен отсутствовать. При наличии зазора удаляют необходимое количество регулировочных прокладок сверху и внизу, причем для сохранения соосности шарнира вынимают прокладки одинаковой толщины.

Состояние защитных резиновых чехлов и колпачков проверяют нажатием пальца.

Стуки в верхнем и нижнем шарнирах подвески у автомобилей ИЖ-2715 и ВАЗ-2121 проявляются при переезде неровностей на дороге или раскачивании вывешенных передних колес вручную в боковом направлении.

У автомобиля ИЖ-2715 состояние верхней шаровой опоры определяют при поднятой передней части автомобиля. При проверке осевого перемещения шарового пальца пружину обоймы сжимают. Величина осевого перемещения пальца не должна превышать 2,5 мм, а у автомобиля ВАЗ-2121 зазор между пальцем и корпусом шаровой опоры не должен превышать 0,7 мм. Величину осевого зазора шарового пальца верхнего шарнира между нажимным и опорным вкладышами проверяют в собранном виде без пружины до установки его на верхний рычаг подвески. Зазор не должен превышать 0,3 мм при нажатии на шаровой палец рукой. При правильной регулировке покачивание шарового пальца под действием усилия руки становится затруднительным.

Состояние нижней шаровой опоры у автомобилей ИЖ-2715 и ВАЗ-2121 определяют штангенциркулем, измеряя расстояние между пальцем и корпусом шаровой опоры. Для этого поднимают домкратом переднюю часть автомобиля, снимают колесо, устанавливают под ступицу деревянную колодку 6 высотой 280 мм и опускают автомобиль так, чтобы ступица колеса опиралась на колодку. Затем из нижней части шаровой опоры вывертывают коническую пробку. Если расстояние h между пальцем и корпусом шаровой опоры больше 11,8 мм, то опору заменяют.

Рис. 23. Поворотный кулак автомобиля УАЗ-31512: а — проверка затяжки шкворней: 1 — регулировочные прокладки; 2 — верхняя накладка; 3 — тормозной барабан; 4 — шкворень; 5 — нижняя накладка; 6 — регулировка угла поворота: 1 — рулевая тяга; 2 — упор ограничителя поворота колес; 3 — правый поворотный кулак; 4 — пресс-масленка; 5 — болт ограничения поворота

У автомобиля ВАЗ-2121 перед началом проверки состояния резинометаллических шарниров подвески устанавливают визуально отсутствие деформации рычагов, осей, поперечины и стоек передка кузова. Для проверки вывешивают передние колеса автомобиля и замеряют радиальное смещение А наружной втулки резинометаллического шарнира относительно внутренней втулки, а также расстояние Б между наружной шайбой и внешним торцом наружной втулки. Если величина смещения А превышает 2,5 мм, а размер Б укладывается в пределах 3,0—7,5 мм для нижнего рычага и 1,5—5,0 мм для верхнего рычага, то шарниры заменяют. Появление стука в передней подвеске свидетельствует об ослаблении крепежных соединений, которые надо подтянуть.

Рис. 24. Шаровые шарниры и опоры а – верхний щ шарнир автомобиля 2715: 1 — пробка- 2 пружина; 3-4 — прокладка; 5 — прижимной вкладыш; 6 – корпус; 7 – вкладыш; 8 — резиновый защитный чехол; 9 — Ша, ровой палец; А и Б —- Полости для заполнения маслом; б — проверка со-стояния нижнего шарового шарнира автомобиля ВАЗ-2121: 1 — ступица колеса; 2 — нижний рычаг; 3 — нижний палец; 4 — корпус шаровой опоры; 5 — штангенциркуль; 6 — деревянная колодка; в — проверка состояния резинометаллических шарниров: 1 — резиновая втулка шарнира; 2 — наружная втулка шарнира; 3 — гайка крепления оси рычага подвески; 4 — шайба; 5 — ось рычага подвески; 6 — внутренняя втулка шарнира

У автомобиля ВАЗ-2109 проверяют состояние резино-металлических шарниров, верхних опор телескопических стоек, резиновых втулок и подушек. Если при осмотре обнаружится выпучивание или разрывы резиновых деталей или появление стуков шарниров, шарниры заменяют. Состояние верхней опоры телескопической стойки (рис. 42) проверяют при полностью заправленном и снаряжённом автомобиле с полной нагрузкой, которая распределяется на два передних и два задних места в салоне и в багажном отделении. Автомобиль устанавливают на горизонтальной площадке и поворачивают рулевое колесо до такого положения, при котором зазор А между ограничителем хода верхней опоры станет равномерным по окружности, и замеряют его линейкой. Если зазор А превышает 10 мм, верхнюю опору заменяют. Для проверки шаровой опоры снимают переднее колесо и замеряют расстояние Б между нижним рычагом и защитным кожухом. Если при покачивании подвески это расстояние меняется более чем на 0,8 мм, шаровую опору заменяют.

Углы установки передних колес влияют на износ шин и устойчивость автомобиля на ходу. Развал колес считают положительным, если колеса наклонены верхней частью наружу, и отрицательным, если наклонены внутрь. Продольный наклон стойки считают положительным, если ее нижний конец наклонен вперед, и отрицательным — назад. Схождение колес считают положительным, если размер между боковыми поверхностями шин, измеряемый в передней части, меньше, чем в противоположной.

Для проверки угла развала колес устанавливают автомобиль на ровную площадку и прижимают переднюю подвеску в направлении сверху вниз. Проверяют давление в шинах. Угол развала проверяют с помощью отвеса, который перекидывают через капот и крыло автомобиля и замеряют расстояния А и Б от боковых поверхностей обода до шнура.

У автомобилей ИЖ-2715 и ВАЗ-2121 регулируют угол развала переднего колеса и угол поперечного наклона стоики, изменяя общую толщину пакета регулировочных прокладок (рис. 44). Эти прокладки установлены между привалочной плоскостью оси рычага и упорной плоскостью на поперечине подвески. Прокладка толщиной 1,5 мм изменяет угол развала на 10—15’. Перестановка одной прокладки с заднего крепления оси рычага на переднее увеличивает угол продольного наклона стойки на 1°. При удалении одной прокладки с заднего крепления оси рычага увеличивается наклон стойки приблизительно на 30’, практически не изменяя развала.

У автомобиля ВАЗ-2109 угол развала колес регулируют эксцентриковым болтом 15 (см. рис. 42) при ослабленных гайках. По окончании регулировки гайки затягивают моментом 90 Н-м. Разница углов развала продольного наклона стойки между левым и правым колесами не должна превышать 30’. Продольный наклон оси поворота регулируют изменением количества шайб, которые установлены на обоих концах растяжек подвески. Одна регулировочная шайба изменяет угол продольного наклона оси поворота на 20’. Для увеличения угла продольного наклона оси поворота уменьшают количество шайб на растяжке в передней или задней ее части. Для уменьшения этого угла добавляют шайбы в задней части растяжки. При установке регулировочных шайб на растяжку следят, чтобы фаски на шайбах были обращены в сторону торца растяжки. Нарушение этого правила приводит к ослаблению крепления растяжек.

Для проверки схождения колес автомобиль устанавливают на ровную площадку. Раздвижной телескопической линейкой 5-129 измеряют расстояние между ободом колеса на расстоянии около 180 мм от поверхности площадки.

Рис. 25. Переднее колесо с телескопической стойкой автомобиля ВАЗ-2109:

Затем перекаты вают автомобиль вперед так, чтобы отмеченные на ободе точки замера переместились назад и также отстояли от поверхности площадки на 180 мм и повторяют замер. При несоответствии результатов измерений данным табл. 27 выполняют регулировку У автомобилей ИЖ-2715 и ВАЗ-2121 схождение передних колес регулируют изменением длины боковых тяг, а у автомобиля ВАЗ-2109 изменением длины правой и левой рулевых тяг. У автомобиля УАЭ-31512 схождение передних колес регулируют изменением длины поперечной рулевой тяги. При регулировке схождения колес у автомобиля ВАЗ-2109 устанавливают плоскость донышка наружного наконечника параллельно плоскости опорной поверхности поворотного рычага.

При несоответствииустановки углов поворота колес ухудшается маневренность автомобиля при поворотах или происходит задевание шины переднего колеса за выступающие детали передней подвески и лонжероны.

У автомобиля ИЖ-2715 при максимальном угле поворота зазор между шиной и выступающими деталями для левого и правого колеса должен быть равен 10—15 мм. Регулируют угол максимального поворота колес ограничительным болтом, ввернутым в кронштейн на лонжеронах.

У автомобиля У АЗ-31512 максимальный угол поворота правого колеса вправо, а левого влево не должен превышать 27°.

Рис. 26. Проверка параметров установки передних колес: а — угла развала: 1 — крыло автомобиля; 2 — шнур с отвесом; б — схождения колес

Для этого вдоль верхней части коренного листа натягивают нить. Затем измеряют расстояние от середины нити до середины коренного листа. У автомобиля ИЖ-2715 прогиб задней рессоры должен быть равен 70 мм, а у автомобиля УАЭ-31512 для передней рессоры эта величина должна быть не менее 100 мм, для задней —119 мм. Разность стрелы прогиба для правой и левой одноименных рессор не должен превышать 10 мм. У автомобиля ИЖ-2715 в случае осадки рессоры добавляют в каждую дополнительно второй лист. Проверяют состояние противоскрипных прокладок и шайб, которые установлены на концах второго и пятого листов рессоры. Изношенные прокладки и шайбы заменяют.

При осмотре амортизаторов и гидравлических стоек проверяют их герметичность, состояние резиновых втулок, резинометалличе-ских шарниров, а также их крепление к кузову, раме или подвескам автомобилей. Работоспособность амортизаторов и гидравлических стоек проверяют, раскачивая автомобиль над проверяемым узлом в верхней части. Колебания прекращаются через 3—4 периода после приложения усилия при исправных амортизаторах или гидравлических стойках. Кроме того амортизаторы проверяют, прокачивая их рукой. При этом отсоединяют нижние концы амортизаторов. У исправного амортизатора сопротивление растяжению больше, чем при сжатии. У неисправного амортизатора при прокачивании возможны провалы или заклинивания.

К причинам неисправности амортизаторов относят течь масла через сальники, засорение клапанов, осадку пружин. При обнаружении неисправностей подтягивают гайку сальника или заменяют его. Промывают и заменяют просевшие или поломанные пружины и детали.

Для устранения неисправностей заменяют пружину или подкладывают под ее верхний торец подкладки, заменяют изношенные детали, ремонтируют рессоры, амортизаторы, проверяют надежность крепежных соединений, регулируют углы установки колес и их схождение, устанавливают давление в шинах, заменяют шины и балансируют колеса, устраняют неисправности подвесок.

—

Подвески автомобилей зависимые, рессорные. Передняя подвеска имеет гидравлические амортизаторы, задняя у автомобилей ГАЭ-53-12, ЗИЛ-431410, ЗИЛ-4331, КАЗ-4540 — дополнительные рессоры.

Неисправности рессорной подвески: обломы и трещины на листах рессор, потеря упругости и износ по толщине листов рессор, износ резиновых подушек, хомутов, обрыв центрового болта, износ пальцев, верхних и нижних опор, серег. Для устранения неисправностей рессору снимают, заменяют изношенные и поломанные детали, после разборки проверяют стрелу прогиба рессоры. Перед сборкой листы смазывают графитной смазкой. Возможна замена изношенных подушек другими, вырезанными из старой покрышки.

Работоспособность амортизатора нарушается при засорении клапанов, поломке деталей. В этом случае амортизатор разбирают, промывают и заменяют изношенные и сломанные детали. К неисправностям амортизаторов также относят износ штока и задиры на его поверхности, усадку или поломку пружин клапанов, износ компрессионных колец поршня, подтекание жидкости через сальники. Подтекание жидкости устраняют, подтягивая гайку резервуара или заменяя сальник. При разборке амортизатора и установке резиновых сальников штока их внутренние поверхности, сопрягаемые со штоком, смазывают смазкой ЦИАТИМ-201. При сборке учитывают, что клапаны сжатия, отдачи и перепускной нельзя менять местами, так как это нарушит нормальную работу амортизатора. После установки клапанов заворачивают пробки и заливают свежую жидкость в корпус через наливное отверстие. После сборки и заливки жидкости амортизатор проверяют на стенде.

Для смены жидкости амортизатор снимают с автомобиля, ставят вертикально и, закрепив нижнюю проушину, поднимают шток в верхнее положение, отворачивают гайку резервуара и вынимают шток с поршнем. Готовят для амортизатора необходимое количество жидкости и заполняют рабочий цилиндр доверху. Оставшуюся жидкость сливают в резервуар амортизатора, затем собирают амортизатор в обратной последовательности и устанавливают на автомобиль. Амортизаторы при эксплуатации специальной регулировки не требуют, а на их неисправность указывает длительное раскачивание автомобиля при езде.

Рис. 27. Задняя подвеска автомобиля КамАЭ-5320: 1 — буфер задней рессоры; 2 — рессора; 3 — кронштейн реактивной штанги; 4 — штанга 9, 16 — шпилки; 10 — втулка разжимная; 11 — опора рессоры; 12 — задний мост; 14 — мака; 19 — башмак рессоры; 20 — прокладка крышки башмака; 21 — гайка; 22 — заливная манжета; 27 — кольцо упорное; 28 — сальник; 29 — гайка крепления стяжки кронштей-кронштейна балансира; 35 — кронштейн задней подвески; 36 — масленка

При износе накладки скользящего конца коренного листа задней подвески автомобиля ЗИЛ-431410 накладку снимают. Сухари скользящего конца передних и задних рессор при износе более чем на половину толщины стенки переставляют так, чтобы они опирались на накладку коренного листа неизношенной частью. Стремянки рессор автомобиля затягивают в последовательности: две передние по ходу движения автомобиля, а затем две задние гайки.

У автомобиля КамАЭ-5320 в передней подвеске для предохранения от износа стенки кронштейна рессоры на пальцах сухарей устанавливают вкладыши и закрепляют стяжным болтом. На скользящем конце коренного листа с помощью заклепок закреплена накладка, предохраняющая коренной лист от износа. В задней подвеске каждая рессора средней частью прикреплена стремянками к башмаку оси балансирного устройства. Концы рессор входят в отверстия опор, приваренных к балкам мостов. При прогибе концы рессор их скользят в опорах. Толкающие усилия и реактивные моменты передаются на раму шестью штангами. Шарниры штанг самоподвижные, для защиты их от воды и грязи установлены уплотнительные манжеты, для смазывания — масленки.

Балансирное устройство имеет две оси, башмаки. Кронштейны соединены стяжкой и закреплены шпильками на кронштейнах задней тележки. Самоподвижные сальники и уплотнительные кольца предотвращают вытекание масла из ступиц подвески. В крышке для заливки масла имеется отверстие с пробкой. При повреждении уплотнений башмаков балансирного устройства и шарниров реактивных штанг эти узлы разбирают, поврежденные уплотнения заменяют. Если оси и втулки балансирного устройства износились, их отшлифовывают до устранения следов износа и устанавливают ремонтные втулки. При износе концов коренных листов задних рессор на половину толщины первый и третий листы меняют местами. Осевой зазор в башмаке балансирного устройства регулируют при поднятом автомобиле, снятой задней рессоре или при высвобождении концов задней рессоры из опор мостов. Для этого завинчивают гайку крепления башмака так, чтобы балансир не проворачивался от руки. Если проворачивается, операцию повторяют.

При техническом обслуживании подвески периодически проверяют состояние рессор и амортизаторов и устраняют выявленные неисправности.

При ТО-1 очищают рессоры от грязи, смазывают рессорные пальцы, проверяют крепления рессор, амортизаторов и кронштейнов подвесок. Проверяют затяжку гаек стремянок крепления ушек рессор, затягивают до сжатия пружинных шайб.

При ТО-2 дополнительно проверяют отсутствие перекоса переднего и заднего мостов, состояние рамы, подвески, амортизаторов, крепят хомутики стремянки и пальцы передних и задних рессор, подушки передних рессор и амортизаторы.

У автомобиля КамАЭ-5320 смазывают пальцы рессор, шарниров реактивных штанг, башмаков балансирного устройства, проверяют крепление рессор, амортизаторов, реактивных штанг и кронштейнов, исправность уплотнительных манжет на башмаках балансирного устройства и реактивных штанг, проверяют и регулируют осевые зазоры в башмаках балансирного устройства, проверяют отсутствие зазора в шарнирах реактивных штанг. Масло в башмаки заливают до уровня наливных отверстий, закрытых пробками. Для слива масла снимают крышку с башмака балансирной подвески. Одновременно со сменой масла проверяют осевой зазор в башмаках балансирного устройства. При необходимости подтягивают гайки, предварительно ослабив стяжные болты. После подтяжки башмаки должны вращаться на осях.

Рекламные предложения:

Читать далее: Рулевое управление автомобиля

Категория: — Техническое обслуживание автомобилей

Главная → Справочник → Статьи → Форум

Подвеска грузового автомобиля

На грузовых автомобилях встречаются несколько видов подвески. Для каждого вида подвески характерны свои конструкционные особенности и характеристики эксплуатации. Подвеской называется комплект деталей, которые крепят колеса автомобиля к кузову. Сам механический узел включает в себя несколько элементов. За счет элементов подвески снижается уровень вибрации при пересечении автомобилем дороги с неровностями. От эффективности работы подвески зависит не только гашения вибрации, но и уровень гашения шума извне, который возникает при вождении автомобиля.

Особенности конструкции подвески грузовых авто

Подвеска грузового автомобиля эталонного типа должна иметь облегченную конструкцию и должна быть выполнена из прочных материалов. Основная задача подвески заключается в недопущении крена, который превышает уровень предельного наклона автомобиля. Раскачка кузова не должна превышать предельных значений при экстренном торможении и преодолении поворотов.

Кинематические характеристики колес и рулевое управление должны соответствовать эксплуатационным характеристикам подвески грузового автомобиля. За счет качества подвески обеспечиваются оптимальная регуляция углов колес. Все автомобильные подвески для грузовых автомобилей делятся на:

• Зависимые;
• независимые.

При выборе подвески для установки на грузовой автомобиль необходимо учитывать упругость основного элемента. Встречаются также пружинные подвески и рессорные, гидропневматические и пневматические, торсионные подвески для грузовых автомобилей.

У всех перечисленных видов подвесок для грузовых автомобилей имеются свои преимущества эксплуатации. Но в зависимости от дорожных условий и особенностей автомобиля могут встречаться и недостатки эксплуатации подвески.

При создании модификации автомобиля все достоинства и недостатки подвески учитываются конструкторами. На сегодняшний день можно отметить, что производители грузовых автомобилей используют разные типы подвесок на передние и задние колеса автомобилей. Наиболее удачным видом подвески считается конструкция Макферсона. Эта конструкция подвески используется еще с 50-х годов прошлого столетия.

Отличительная черта данного типа подвески заключается в дешевизне производства. Компактная однорычажная конструкция используется и в современных грузовых автомобилях. В подвеске имеется стабилизатор поперечной устойчивости и стойка с амортизаторами внутри пружин. Стойка выполнена в форме свечи и верхушкой крепится к кузову грузового автомобиля. В нижней части стойка крепится к поворотному кулаку. Грузовые автомобили с таким типом подвески можно встретить практически у всех мировых производителей.

Виды подвесок грузовых автомобилей

Однако кинематические характеристики подвески Макферсона оставляют желать лучшего. При смене колеи движения наблюдаются ощутимые вибрации, ходовое движение подвески вверх и вниз имеет несовершенные характеристики. Наиболее часто при производстве грузовых автомобилей используются подвески с двумя продольными или поперечными рычагами. В зависимости от хода самой подвески отмечаются значительные изменения развала.

Дешевое производство таких подвесок позволяет их повсеместно использовать в современных грузовых автомобилях. Классическая схема подвески используется чаще и подразумевает наличие облегченной конструкции и высоких кинематических характеристик. Такой тип подвески отлично справляется с задачами регуляции крена и кивков. Однако для установки такого типа подвески необходимо наличие большого свободного пространства.

Рычажная схема в подвесках используется для того, чтобы не допускать переход колес в определенные плоскости. У такого типа подвески имеется несколько преимуществ, в частности, при наличии такой подвески на грузовом автомобиле отмечается хорошая управляемость. Но у такого типа подвески имеется высокая цена, что обуславливает ее использование на больших грузовых автомобилях коммерческого типа. Такая подвеска имеет большой вес и большой размер. Для снижения веса подвески используются различные инженерные решения, в частности, широко стал применяться сплав алюминия для облегчения веса подвески. В таком типе подвески используются либо амортизаторы, либо пневматические элементы.

В торсионной подвеске используется длинный стержень, основной элемент работает на кручение. В конструкции такой подвески имеется пружина, которая монтируется на переднюю ось и напрямую связана с рычагом. Простота и надежность функционирования такой подвески – это основные преимущества эксплуатации такого типа подвески на грузовых автомобилях. Конец торсиона может крепиться к кузову в любом месте. При езде на автомобиле это позволяет добиться равномерного распределения нагрузок. В результате при ударе о неровную поверхность гасятся даже сильные вибрационные шумы. Гидропневматический тип подвески широко используется в автомобильной отрасли.

Эксплуатация подвески

Для сохранения эксплуатационных характеристик подвески в процессе использования автомобиля следует проводить постоянный осмотр подвески и использовать услуги сервиса для диагностики проблем с подвеской. В процессе эксплуатации автомобиля подвеска подвергается высоким нагрузкам, которые могут привести к необходимости замены отдельных элементов подвески.

Система подвески в грузовом автомобиле имеет сложную конструкцию и перед каждым рейсом следует проверять подвеску не предмет механических повреждений. Каждые 2-3 тысячи километров следует проводить тщательный осмотр подвески.

В автомобиле подвеска является наиболее уязвимой системой, особенно это касается интенсивных условий эксплуатации автомобиля. Производителями грузовых автомобилей допускается использование в ремонте и обслуживании подвески только оригинальных запчастей. Решить некоторые проблемы с подвеской позволяет внешний тюнинг автомобиля.

( Пока оценок нет )

Основы подвески грузовиков

— Sport Truck Magazine

Подвеска грузовиков — одна из тех вещей, о которых большинство людей что-то знает, но может не знать всего. На первый взгляд, это простой вопрос, правильно ли поднимается и опускается ваш автомобиль, но чем глубже вы вникаете в компоненты, тем сложнее они становятся.

Подвески выполняют две основные функции: одна — поддерживать вес грузовика, а вторая — поглощать неровности дороги и изменений рельефа — что не звучит слишком сложно — но помните, что вы все равно хотите, чтобы ваши зубы остались. в целости и сохранности, когда вы попадете в выбоину, или сможете сбежать на Vette в каньоне.

Сегодняшние подвески по большей части все еще просты. Фактически, мы до сих пор используем пластинчатую пружину и конструкцию дужки. На самых ранних грузовиках (до конца 50-х годов) листовые рессоры использовались как спереди, так и сзади, как и в дилижансах Дикого Запада. IFS (независимая передняя подвеска) появилась на рынке в 60-х годах. Эта система обеспечила гораздо более комфортную езду и лучшую управляемость на поворотах.

IFS позволяет двум передним колесам двигаться независимо друг от друга, используя верхние и нижние рычаги управления, винтовые пружины и амортизаторы для управления вертикальным перемещением передней подвески.Передняя и задняя подвески должны работать рука об руку. Это связано с тем, что действие передней подвески мгновенно влияет на заднюю подвеску, и наоборот. Вы не поверите, но шасси — это всего лишь связующее звено между передней и задней подвесками. При ускорении, торможении, повороте или замедлении подвеска автомобиля подвержена различным воздействиям. По мере ускорения автомобиля статический вес переносится на задние колеса и подвеску. При въезде в левый поворот большую часть времени автомобиль замедляется во время поворота.При этом его вес переносится на правую сторону автомобиля, нагружая амортизаторы, пружины и стабилизатор поперечной устойчивости, и разгружая подвеску с левой стороны, делая левую сторону сравнительно легкой.

Регулировка ходовой части не менее важна для регулировки подвески. Понимание того, как модификации структурных систем транспортного средства улучшают сцепление с дорогой, поможет нам помнить об одном: мощность, производимая двигателем, должна иметь прямой путь к установке шин и запуску транспортного средства вперед.Любая мощность, потребляемая ходовой частью, — это мощность, которую нельзя использовать, чтобы как можно быстрее добраться до финиша.

Основная сила подвески грузовика — это пружины. Пружины выдерживают вес автомобиля по всем четырем углам. Они также несут ответственность за управление ходом подвески, когда она следует контуру местности — будь то тротуар или грязевая яма — положительно (вниз) или отрицательно (вверх). Пружины также помогают подвешивать раму в различных условиях движения, таких как ускорение, торможение, прохождение поворотов, изменение грузоподъемности или резкие изменения местности.

Существует несколько типов пружин, которые используются в сочетании друг с другом, которые составляют подвеску вашего грузовика. Очень важно, чтобы пружины, составляющие прочность подвески грузовика, были совместимы друг с другом, будь то витки, листы или пневморессоры. Контроль прогиба и отражения пружин на всех четырех углах подвески вашего автомобиля также будет важным фактором в его управляемости и управляемости.

Винтовые пружины

Винтовая пружина изготавливается из прутка круглого сечения (проволока, которая наматывается или наматывается посредством горячей или холодной процедуры).Пружина с холодной навивкой формируется методом намотки при температуре окружающей среды на станке с ЧПУ. Затем пружина закаляется в печи, подвергается дробеструйной обработке, шлифуется по концам, предварительно настраивается на сопротивление усталости, обрабатывается фосфатом и, наконец, покрывается порошковой краской для защиты от коррозии. Толщина прутка круглого сечения в сочетании с количеством витков в каждой единице определяет прочность и жесткость винтовой пружины. Намотка также является важным сегментом процесса изготовления спиральной пружины, так как расстояние между витками будет определять жесткость пружины.У прогрессивных спиральных пружин будет более короткое расстояние в начале пружины (известное как нежная часть) — переходная часть пружины, которая контролирует статическую нагрузку, когда она переходит в активную нагрузку, постепенно увеличиваясь по мере сжатия пружины, становится жестче в процессе.

Вес пружины и жесткость пружины часто неверно интерпретируются. Когда мы говорим о нагрузке на пружину, мы имеем в виду вес, который сжимает пружину до определенной высоты, выраженный в фунтах.Жесткость пружины — это вес, необходимый для сжатия пружины на один дюйм, и выражается в дюймах-фунтах (дюймах-фунтах). Помните: жесткость пружины не изменится во время сжатия пружины, но ее нагрузка изменится.

Листовые рессоры

Эти блоки сконструированы из плоского стержня, прочность и гибкость которого обусловлена ​​его конической толщиной. Ложа изогнута для придания дополнительной прочности, а также противооткатной способности. Для увеличения прочности подвески можно добавить (сложить) дополнительные листы.Большинство листовых рессор изготовлены из легированной стали SAE 5160. После выбора из стойки этот материал обрезается до длины, соответствующей его конкретному применению. Затем концы створок вытягиваются и скручиваются или сужаются, что обеспечивает большую гибкость и плавность хода.

После того, как проушины на основной пружине сформированы, она скатывается и закручивается на концах. Затем пробиваются отверстия для штифта укладки. Теперь устройство готово к формовке и термообработке. Чтобы пружина была сформирована и подвергнута термообработке, пружина нагревается в печи с термостатическим управлением, а затем вручную пригоняется к нужной форме или свободной арке.Для обеспечения постоянного изгиба пружинной пластины агрегат погружают в ванну с горячим маслом.

Койловеры

Спиральная пружина используется в сочетании с амортизатором, проходящим через центр винтовой пружины. В этом случае пружина удерживается двумя манжетами: по одному на каждом конце амортизатора (вверху и внизу). Регулировочная втулка в верхней или нижней части амортизатора имеет резьбу (вместе с амортизирующей трубкой), а другая втулка закреплена. Ослабляя или затягивая резьбовое кольцо, можно отрегулировать высоту дорожного просвета и нагрузку на пружину.

Амортизаторы Coilover могут использоваться как для передних, так и для задних колес. Использование койловеров в задней части устраняет необходимость в листовых рессорах, которые иногда затрудняют зазоры между шинами при установке более толстой, чем штатная резина. Амортизаторы Coilover могут быть установлены внутри сзади, то есть они установлены внутри рельсов рамы, что позволяет использовать более широкую шину (pro-street).

Пневматические рессоры или подушки безопасности

Один из новейших компонентов, представленных на рынке, подушки безопасности или пневматические рессоры, используются как прямая замена винтовых пружин или как вспомогательное устройство.Сумка состоит из двух компонентов: колпачка и сильфона. Колпачок изготавливается из стали или из алюминиевых заготовок с отверстиями от 3/8 до 3/4 дюйма для забора воздуха. Сильфон состоит из резины различной толщины и высокопрочной ткани либо с конической, либо с заостренной конструкцией. Доступны многочисленные стили, размеры и номиналы емкости. Пневматические рессоры работают через параметры, позволяющие им работать максимально эффективно. Этими параметрами являются конструкция, высота, ход и нагрузка.Давление воздуха в каждой пневморессоре зависит от грузоподъемности и дорожного просвета.

Поперечины

Сколько раз вы ехали на автомобиле, и вам казалось, что вы двигаетесь по губке? Во время движения мы передаем данные и требования, включая ускорение, замедление, поворот и торможение. Каждый раз, когда мы поворачиваем в угол, грузовик начинает наклоняться в сторону, противоположную направлению поворота. По мере того, как угол сужается по радиусу, наклон становится все более прогрессивным. Физический вес транспортного средства позволяет продолжать движение по прямой.Когда он поворачивает в поворот, центробежная сила переносит вес на внешние колеса — противоположно направлению поворота грузовика.

Лучший способ устранить этот крен кузова (угол крена) — это установить передние и задние стабилизаторы поперечной устойчивости. Эффективность стабилизатора поперечной устойчивости зависит как от его длины, так и от диаметра. Чем больше длина поворотного рычага, тем меньшую силу может обеспечить штанга при одинаковом движении на ее концах. Поворотный рычаг с длиной рычага 6 дюймов будет обеспечивать большую прочность на скручивание и сопротивление, чем поворотный рычаг с длиной рычага 12 дюймов: чем короче размах рычага, тем жестче стабилизатор поперечной устойчивости.Еще одним важным фактором является диаметр стабилизатора поперечной устойчивости, поскольку масса материала в обхвате равна прочности. Кроме того, общая жесткость рычага стабилизатора поперечной устойчивости зависит от жесткости монтажной поверхности рамы, а также от концевых звеньев рычага.

При установке стабилизатора поперечной устойчивости важно, чтобы он устанавливался так, чтобы рычаги были параллельны земле, с нагруженной подвеской. Когда грузовик поворачивает влево, вес переносится из нейтрального распределения нагрузки, нагружая правую часть поворотного рычага стабилизатора поперечной устойчивости, одновременно разгружая часть левой поворотной стойки.Это действие похоже на постукивание по полотенцу: поворотное действие стабилизатора поперечной устойчивости нагружает в одном направлении вращения и разгружает в другом. Другими словами, части качающегося рычага стабилизатора поперечной устойчивости поворачиваются в противоположных направлениях друг относительно друга. Все это передается концевыми рычагами стабилизатора поперечной устойчивости, соединенными на концах поворотных рычагов U-образными скобами с болтами и уретановыми втулками, позволяющими им поворачиваться. Другие концы прикручены к раме вашего грузовика.

Амортизаторы

Назначение амортизаторов — контролировать сжатие и растяжение (колебания) подвески автомобиля после удара о неровность или выбоину.Чтобы контролировать колебания в отсутствие толчков, подвеска должна опираться на пружины, которые имеют ограниченное управление колебаниями. Если амортизаторы не создают достаточного сопротивления, пружины будут перемещать подвеску слишком быстро, что приведет к резкому недемпфированию движения. Другими словами, слишком сильные колебания заставят вашу подвеску раскачиваться, как механический бык. Однако, если толчки создают слишком большое сопротивление, движение будет чрезмерно демпфировано. Сверхпрочные амортизаторы имеют такой же негативный эффект, как и сверхжесткие пружины: ваши шины не могут постоянно повторять контуры поверхности дороги.

Помимо демпфирования, амортизаторы также уменьшают вибрацию и поглощают удар колеса. Время, необходимое для нормализации толчков при движении по неровностям и выбоинам, называется отскоком. Частота подвески — это количество движений вверх и вниз, с которыми сталкивается подвеска между ударами и отскоком. Для оптимальной езды и управляемости желательны низкие частоты. Но помните: нулевое значение частоты означает, что ваше тело полностью поглощает удар. Все могут сказать перелом костей таза? Очевидно, правильное демпфирование важно.

Базовый амортизатор состоит из канистры (корпуса), вала и поршня. Поршень прикреплен к валу, который перемещается вверх и вниз внутри корпуса. Для ускорения отскока корпус амортизатора заполняется либо гидравлической жидкостью (масло на нефтяной основе), либо смесью гидравлической жидкости и газообразного азота (помогает рассеивать тепло, накопленное из-за трения, которое может вызвать пенообразование или кавитацию, а не красивая вещь).

Тем из вас, кто думает о подъеме или опускании транспортных средств, имейте в виду следующее: Когда ваша подвеска опускается, величина хода амортизаторов уменьшается.Это означает, что вам нужно либо установить более короткие амортизаторы, либо добавить расширения. При подъеме грузовика вам потребуется приобрести более длинные амортизаторы с большим ходом, чтобы компенсировать дополнительный ход.

Перераспределение веса и колесная передача

Как редукторы, ориентированные на производительность, мы всегда стремимся добиться максимальной мощности наших двигателей. Будь то внешний или внутренний компонент, если он повышает надежность и мощность, мы должны это иметь! Но, создав нечестивое количество лошадиных сил, нам все равно нужно передать ее на задние колеса (там, где она должна быть).Чем больше мы понимаем взаимосвязь между мощностью двигателя, трансмиссией, шасси и системами подвески, тем больше мы можем улучшить не только мощность двигателя, но и управляемую мощность наших автомобилей. Наша главная забота при работе с лошадиными силами — это перенос веса. При ускорении вперед статический вес переносится на заднюю часть автомобиля и задние колеса. Передняя часть автомобиля станет намного легче. Мы должны взять мощность в лошадиных силах на заднюю часть и передать ее на задние колеса, чтобы шины не сгорели.

Одна из самых распространенных проблем с плохим сцеплением с дорогой — это то, с чем большинство из нас сталкивались на собственном опыте: это радостное явление, известное как Wheel Hop. Лучший способ вылечить эту проблему — сначала понять ее. Когда мы нажимаем на дроссельную заслонку, мощность двигателя мгновенно передается на дифференциал. По мере увеличения мощности и частоты вращения карданный вал вращает вилку дифференциала, которая превращается в ведущую шестерню. Когда ведущая шестерня вращается, она пытается взобраться на коронную шестерню. Во время этого внезапного приложения крутящего момента и мощности весь картер заднего моста вращается назад против часовой стрелки.Это приведет к деформации листовых рессор, что приведет к смещению карданного шарнира карданного вала. Во время этой весенней реакции подвеска разгружается. Это, в свою очередь, приводит к поломке.

Под воздействием крутящего момента картер моста может продолжать вращаться до тех пор, пока не встретит сопротивление задних листовых рессор, которые изгибаются и изгибаются в S-образную форму, пытаясь защелкнуть картер моста обратно в исходное положение. По мере увеличения мощности дифференциала корпус снова может вращаться против пружин, при этом действие / реакция подвески продолжается, как в перетягивании каната.Во время движения на колесах происходит потеря пятна контакта шин или сцепления с дорогой.

Шлепки и лестницы

В шестидесятых годах Билл «Ворчун» Дженкинс разработал шлепки с болтовым креплением. Это средство помогает вылечить колесный хмель. Планка амортизатора заменяет подушку листовой рессоры приклада и крепится к картеру заднего моста. Передний конец штанги подвешен чуть ниже проушины листовой рессоры. Когда картер заднего моста начинает вращаться во время быстрого ускорения (запуска), штанга также вращается до тех пор, пока не соприкоснется с листовой рессорой (хлопнет).Контактная площадка должна находиться непосредственно под проушиной листовой рессоры, это исключит любое повреждение листовой рессоры. Когда происходит контакт с полосой шлепка и поверхностью листового рессорного глазка, штанга действует как рычаг, забирая энергию встречного вращения и используя ее для врезания задних колес в асфальт. Чем больше оборотов в минуту, тем больше сила рычага.

Лестничная балка — это еще одно устройство для увеличения тяги, она служит чрезвычайно жесткой фермой мостового типа, которая прикрепляет картер заднего моста непосредственно к шасси.Поскольку картер моста прочно удерживается на месте, когда крутящий момент прилагается к дифференциалу, он немедленно передается на балки лестницы и шасси. При использовании лестничной балки для передачи мощности на шасси интерфейсная часть реагирует подъемом. Это создает быструю передачу веса, которая приводит в движение задние колеса, ускоряя транспортное средство вперед.

Шпиндели

Шпиндели представляют собой литые стальные детали с торчащей механически обработанной зубчатой ​​рейкой, по которой движутся ступица колеса и подшипники.Они болтами между верхним и нижним рычагами управления и обеспечивают место для установки тормозов и колес. Вы можете поднимать или опускать грузовик с помощью шпинделя. Многие компании производят агрегаты подъемного или опускаемого типа, которые, перемещая стойку по отношению к центру (расстояние между опорами шаровых шарниров), изменяют высоту дорожного просвета. Если подъемник будет перемещен вверх, это приведет к уменьшению дорожного просвета, а если он будет опущен, грузовик поднимется. Подъем или опускание с помощью шпинделей сохранит правильную геометрию подвески, поэтому, если вы ищете пару дюймов, это может быть отправной точкой.Единственная проблема, с которой вы можете столкнуться со шпинделем на вторичном рынке, — это натяжение обода. Когда пластина перемещается, вращающийся узел приближается к ободу. В таких случаях потребуется комбинация обода и шины большего диаметра.

Управляющие рычаги (А-образные рычаги)

Управляющие или А-образные рычаги представляют собой компонент треугольной формы, используемый для закрепления подвески на шасси и обеспечения ее поворота. Они изготавливаются из штампованной стали или литого алюминия (приклад) или изготавливаются из стальных труб.Послепродажные А-образные рычаги используются для подъема или опускания автомобиля и поддержания его способности выровнять его путем корректировки геометрии шаровых шарниров.

Пикапы 101: Как работают системы подвески

Отправленный Марком Уильямсом | 22 июня 2017 г.

Мэтью Барнс

Система подвески — один из важнейших компонентов любого автомобиля. Система должна быть спроектирована так, чтобы справляться с ожидаемыми и неожиданными условиями во время вождения.При выборе систем подвески будьте готовы к компромиссу в отношении качества езды, грузоподъемности, цены, места и долговечности.

Сегодня на рынке представлено множество типов подвески, и все они работают по-разному, у каждой есть свои сильные и слабые стороны. Вот наше руководство по их пониманию.

Независимая подвеска и жесткая подвеска

Важно понимать разницу между независимой подвеской и жесткой (также называемой ведущей) подвеской оси.

На независимой подвеске колеса оси действуют независимо друг от друга. Сегодня почти все автомобили, за исключением некоторых сверхмощных полноразмерных пикапов, имеют независимую переднюю подвеску. Если одна сторона ударяется о неровность или провал, она действует независимо от другой стороны, чтобы компенсировать возмущение. Это помогает сгладить езду и предохранить ее от раскачивания из стороны в сторону, как в случае с жесткой подвеской моста.

Независимая подвеска может освободить место для других компонентов в определенных приложениях, например, в задней части грузового отсека внедорожников.Независимые подвески имеют больший клиренс, что делает их хорошими для бездорожья и плавностью хода при неровном беге по пустыне. Например, военный M1152 HMMWV имеет 18 дюймов дорожного просвета под межосевым дифференциалом. Обратной стороной является то, что в большинстве случаев независимые подвески предлагают меньший ход колес, чем сплошные оси.

Когда любители пикапов слышат слово «ось», первое, что приходит на ум, — это цельная ось. Сплошная ось соединяет колеса стержнем или трубкой.Если это ведомая ось (то есть она передает мощность от двигателя через валы), дифференциал будет размещен где-то посередине оси. Когда колесо на твердой оси ударяется о неровность или провал, оно напрямую воздействует на колесо с другой стороны оси. Это может привести к раскачиванию автомобиля из стороны в сторону и ухудшению езды. Подвески твердых осей обычно менее сложны, чем независимые оси; они часто считаются более прочными и с ними легче работать. Тем не менее, многие военные автомобили, для которых характерны одни из худших условий вождения в мире, имеют независимую подвеску.

При движении по бездорожью неразрезные мосты создают большую подвижность. Повышенное сочленение достигается за счет точки поворота, которая создается, когда одно колесо находится на более высоком уровне, чем другое. Точка поворота — это место, где рессорная подвеска соединяется с осью; это движение может увеличить нагрузку на нижнее колесо, увеличивая его сцепление. Цельные мосты имеют меньший дорожный просвет, но они по-прежнему предпочтительны для гусеничных машин из-за их дополнительной шарнирности и прочности.

Винтовые пружины по сравнению с листовыми пружинами

Винтовые пружины могут использоваться как в независимой, так и в жесткой подвеске мостов.На сегодняшний день они являются наиболее распространенными пружинами, используемыми для подвески автомобилей, и используются в самых разных областях. Они могут иметь переменную жесткость пружины, что означает, что чем сильнее пружина сжимается, тем жестче она становится. Это помогает создать плавную езду, позволяя пикапу перевозить тяжелый груз.

Винтовые пружины весят меньше, чем более длинные листовые рессоры, и обладают большим шарнирным соединением. При использовании в жестких осях подвески со спиральными пружинами не так сильно подпрыгивают колеса, как листовые рессоры.Это потому, что рычаги управления используются для удержания оси на месте. Винтовые пружины обычно не так долговечны, как листовые рессоры, и со временем могут прогнуться. Винтовые пружины также используются в системах койловерной подвески, где амортизатор помещается внутри винтовой пружины для создания компактной системы подвески. Койловеры можно найти во внедорожниках, таких как Ford Expedition и Toyota Sequoia, а также в пикапах, таких как Titan и Titan XD.

Листовые рессоры — самый старый тип автомобильных рессор.Они используются в подвесках жестких мостов и в настоящее время производятся только для задних мостов пикапов, фургонов и коммерческих автомобилей. Листовые рессоры удерживают ось на месте, а также снижают вес автомобиля, что означает отсутствие необходимости в рычагах управления. Как и винтовые пружины, листовые рессоры имеют переменную жесткость пружины и могут даже иметь дополнительные пружины, называемые пружинами перегрузки, которые включаются только после того, как транспортное средство загружено до определенного веса. Можно добавить дополнительные листы для дополнительной жесткости и несущей способности.Если один лист сломается, скорее всего, в других останется достаточно поддержки, чтобы доставить автомобиль в ремонтную мастерскую, не повредив его. Недостатки рессорной подвески в том, что они могут быть шумными, они едут грубо и склонны к подскакиванию колес.

Торсионный стержень

Торсионы, также известные как торсионные пружины, не так распространены, как другие системы подвески; однако GM до сих пор использует их на своих звукоснимателях. Торсионы используются только в системах независимой подвески.Торсионы — это длинные круглые стержни, которые действуют как пружины из-за их прочности на скручивание. Одна сторона штанги жестко закреплена на раме, а другой конец — в нижнем рычаге передней подвески. Торсионы сопротивляются движению колеса, скручивая его при движении колеса вверх или вниз. Это простейшие автомобильные пружины. Как и листовые рессоры, они долговечны и, вероятно, прослужат дольше автомобиля. Недостатки заключаются в том, что они не имеют большого шарнирного сочленения колес по сравнению со спиральными и листовыми рессорами, и у них нет переменной жесткости пружины.

Пневматические рессоры / подушки безопасности

Пневматические подвески — самые сложные из предлагаемых систем подвески. К ним относятся клапаны, воздушный компрессор, воздуховоды, датчики высоты, модули управления, воздушные резервуары и сами пневморессоры. Пневматические рессоры используются как в независимых, так и в неразрезных осях, а подушки безопасности чаще всего используются с неразрезными мостами в задней подвеске для выравнивания загруженного автомобиля.

Пневматические подвески — самые универсальные подвесные системы. Дорожный просвет автомобиля можно регулировать «на лету».Это означает, что когда автомобиль находится на неровном бездорожье, подвеска может приподнять его, чтобы увеличить дорожный просвет. При движении по шоссе подвеска может опустить автомобиль, чтобы уменьшить сопротивление и увеличить экономию топлива.

Многие системы пневматической подвески включены в дополнительные пакеты, которые также имеют амортизаторы с регулируемым демпфированием. С помощью регулируемой пневматической подвески и регулируемых амортизаторов пользователь может настроить автомобиль так, чтобы он ездил как Lincoln Town Car 1980-х годов или как однотонный дизельный грузовик, в зависимости от его или ее предпочтений.Другие преимущества включают выравнивание транспортного средства, когда оно загружено, и опускание транспортного средства для выезда / въезда и погрузки груза. Однако эти системы позволяют легко перегрузить автомобиль, они дороги в ремонте и повышают вероятность выхода из строя какого-либо компонента подвески.

Подводя итоги

Автопроизводители проектируют автомобили, чтобы удовлетворить потребности как можно большего числа людей, чтобы они могли продавать больше автомобилей. Это означает, что большинство внедорожников будут иметь независимую переднюю и заднюю подвески для более плавного движения по дороге.У большегрузных автомобилей будет как минимум задний неразрезной мост; Ford и Ram HD также имеют цельную переднюю ось. Большинство грузовиков HD имеют сзади листовые рессоры. Роскошные автомобили и некоторые заводские внедорожники, такие как Jeep Grand Cherokee, Land Rover Discovery и Ram 1500 Rebel, имеют пневматическую подвеску с регулируемой высотой дорожного просвета.

При выборе нового автомобиля серьезно подумайте о том, как он будет использоваться, а затем определите, какая система подвески лучше всего подойдет для этих применений. Это может значительно сузить ваш выбор.Система подвески, скорее всего, не будет решающим фактором при покупке нового или подержанного автомобиля, но она должна сыграть важную роль в этом решении.

Cars.com Фото Мэтью Барнса

Как улучшить подвеску вашего пикапа

Подвески выполняют две основные функции:

1. Поддерживать вес грузовика
2. Поглощает неровности дороги и тропы

Возможно, вы недавно купили новый полутонный пикап, и он едет как Кадиллак.Хороший!

Но даже несмотря на то, что поездка отличная, в последнее время вы заметили, что она начинает приседать. Это может происходить по многим причинам…

Возможно, вы…

• начал буксировку легкового кемпера
• залил грядку инструментами и оборудованием
• установил разбрасыватель соли сзади
• установлен выдвижной кемпер
• добавил тяжелую шапку над кроватью
• установить на переднюю часть снегоочистителя или лебедки

Как мы упоминали выше, цель состоит в том, чтобы удерживать грузовик ровно и устойчиво, в то же время улучшая общее качество езды.Вот список вещей, которые следует учитывать, если вы хотите должным образом обновить подвеску:

1. Модернизировать амортизаторы
2. Добавить пружинные помощники
3. Добавить торсионы
4. Используйте подъемный комплект
5. Тюнинг подвески

Модернизировать амортизаторы

Один из самых быстрых способов улучшить подвеску — это обновить амортизаторы. Возможно, это все, что вам нужно, но будьте осторожны, не будьте слишком агрессивны.Каждый раз, когда вы отклоняетесь от OEM-оборудования, вы рискуете. В большинстве случаев обновление означает «жестче». И, конечно же, это поможет вам контролировать провисшую заднюю часть и удержать шины на земле. Но это не обязательно означает плавную и комфортную езду.

Тем не менее, если вы планируете перевозить тяжелые грузы вплоть до буксировки, вероятно, будет хорошей идеей использовать мощные амортизаторы, чтобы задняя часть не опускалась ниже дна.

Одно слово о модернизации амортизаторов: если вы не устанавливаете подъемный комплект, держитесь подальше от ударов, которые предназначены для компенсации подъема, а не устанавливают его.В конечном итоге у вас будет меньше поездок на свои шоки, и, скорее всего, вы их испортите.

Добавить вспомогательные пружины

Вы также можете усилить пружины, если планируете выполнять тяжелые перевозки. Для листовых рессор (обычная задняя подвеска для грузовиков) вы можете просто добавить еще одну листовую или использовать «вспомогательные пружины», которые крепятся болтами к вашим существующим пружинам, чтобы добавить натяжение и силу.

Винтовые пружины чаще встречаются на передней части и могут быть усилены довольно недорогими, легко устанавливаемыми опорами.Полиуретановую скобу можно вставить в виток пружины, уменьшив люфт пружины без увеличения дорожного просвета.

Эти типы рессор помогают предотвратить смещение подвески на корточки и фактически могут увеличить дорожный просвет, придав грузовику слегка приподнятый вид.

Альтернативой вышеуказанному является полая резиновая пружина. Эти резиновые пружины обычно заменяют заводские отбойники, которые находятся между рамой и осью и входят в зацепление с осью только тогда, когда автомобиль загружен.

Провернуть торсионы

Многие грузовики имеют регулируемые торсионы в передней части, которые позволяют изменять высоту дорожного просвета, поднимая ее, чтобы соответствовать заднему лифту, или опускать, чтобы поддерживать ее ровно, если задние пружины подвергаются нагрузке.

См. Инструкции по регулировке в руководстве пользователя. Еще лучше — поскольку вам потребуется повторная центровка после регулировки дорожного просвета — заплатите своему специалисту по регулировке, который сделает это за вас.

С регулировкой торсиона спереди, вспомогательными листовыми рессорами сзади и мощными амортизаторами по всему периметру вы можете удерживать грузовик ровно под нагрузкой.

* Имейте в виду, что регулировка торсиона не увеличивает диапазон хода, а увеличивает только зазор между колесом и шиной.

Добавьте подъемный комплект.

При использовании подъемного комплекта руководствуйтесь здравым смыслом. Подъемные комплекты могут обеспечивать высоту от одного-двух дюймов до двенадцати дюймов и более. Не увлекайся. Всего пара дюймов может иметь огромное значение. Но чем больше вы прибавите к своей высоте, тем больше вероятность, что вам придется получить новые соответствующие амортизаторы.(В какой-то момент вы фактически жертвуете стабильностью и надежностью, а также затрудняете проникновение в багажник.)

Выберите подходящий размер подъемного комплекта. Если у вас уже есть пружинные помощники и лучшие амортизаторы, и вы все еще едете низко в спине, купите 2-дюймовый (или даже 1,5-дюймовый) подъемный комплект. Для винтовых пружин это обычно еще одна полиуретановая вставка, которая просто опускает точку соединения пружины с шасси.

Для листовых рессор это прокладка, которая устанавливается там, где ваши пружины соприкасаются с вашей осью, а иногда и скобы для регулировки места их соединения на стороне шасси.Если вам очень повезет, вы можете поднять заднюю часть (опять же, соответствующие мощные амортизаторы, длина которой соответствует вашему подъемнику) и просто использовать торсионы, чтобы компенсировать и выровнять высоту переднего дорожного просвета.

В некоторых случаях (при отсутствии регулируемых торсионов) вам понадобится подъемный комплект, который покрывает все четыре колеса, если только вы не согласны с тем, чтобы ваша задняя часть сидела выше, чем передняя, ​​когда автомобиль разгружен.

Настройка подвески

Прежде чем вы начнете добавлять новые детали, подумайте о настройке подвески.Даже если ваш грузовик недавно проходил техобслуживание, скорее всего, механик немного отрегулировал подвеску. Имейте в виду, что настройка подвески обычно проводится для подготовки грузовика к средним требованиям.

Однако вам может потребоваться более динамичный отклик вашей подвески, если вы постоянно буксируете тяжелые грузы или едете по пересеченной местности. Понимающий механик может настроить вашу подвеску, чтобы она соответствовала вашему использованию грузовика.

Вот список вещей, которые следует учитывать, если вам требуется настройка подвески:

• Осмотрите пружины
• Проверить амортизаторы
• Проверить систему рулевого управления
• Проверить на износ втулки, подшипники, шарниры и рычаги
• Проверьте установку углов установки колес
• Проверьте жидкость и ремень гидроусилителя руля
• Проверьте протектор шин
• Проверьте давление воздуха в шинах

Если подвеска вашего грузовика не выдерживает надлежащего веса вашего автомобиля и не поглощает неровности дороги и тропы, вам необходимо модернизировать подвеску.

Одним из типов вспомогательных пружин, обеспечивающих выравнивание нагрузки, дополнительную стабильность и хорошее качество езды, является полая резиновая пружина Aeon®. Продукция Timbren SES имеет пружины Aeon® в каждом комплекте.

Для получения дополнительной информации о продукции Timbren SES щелкните здесь…

Факты о системах подвески пикапов

Независимо от того, владеете ли вы Dodge Ram 4×4 или компактной Toyota Tacoma, подвеска является важной частью общей производительности вашего пикапа. Система подвески, состоящая из серии пружин и амортизаторов, предназначена для защиты водителя и автомобиля от потенциально неудобных и / или опасных дорожных условий.

Как работает система подвески

Система подвески традиционно создается с пружинами, которые поглощают часть удара при ударе о неровность, позволяя шинам и оси двигаться независимо и смягчая воздействие на остальную часть грузовика.

Если бы ось грузовика была прикреплена непосредственно к раме без каких-либо пружин подвески, вы бы почувствовали каждую маленькую трещину на дороге, потому что ничего не было бы на месте, чтобы поглотить удар. Фактически, вы не сможете управлять грузовиком, потому что его шины будут отскакивать от земли, когда вы наезжаете на кочку.

Система подвески на листовой рессоре

Система листовых рессор, одна из самых ранних форм подвески, состоит из одного или нескольких длинных арочных стальных элементов, которые при необходимости изгибаются (например, когда вы ударяетесь о неровность или кладете груз в кузов грузовика), но с возможностью возврата арки к первоначальной форме.

Один конец листовой рессоры прикреплен к раме, а другой конец прикреплен к скобе, которая может перемещаться, что позволяет изменять общую длину пружины по мере изгиба ее арки (при переносе груза или перемещении по неровностям).

Добавление большего количества листовых рессор позволяет системе выдерживать больший вес, поэтому более тяжелые грузовики имеют несколько слоев листовых рессор.

Фактор комфорта листовой рессоры

Однолистовая рессора обычно не выдерживает такую ​​большую нагрузку, как несколько, но она более свободно изгибается при подъемах и спусках на дороге, обеспечивая довольно комфортную езду.

Пакет листовых рессор поддерживает более тяжелую нагрузку, затрудняя прогиб основной створки и предотвращая опускание грузовика.Компромисс — более жесткая езда, когда платформа грузовика пуста, потому что без груза происходит очень небольшая гибкость.

Системы подвески с винтовой пружиной

Системы подвески с винтовой пружиной используются в передней части большинства грузовиков, а также в передней и задней части большинства автомобилей. Системы обычно имеют по одной катушке с каждой стороны автомобиля. Катушка движется более свободно, чем установка с листовой пружиной, обеспечивая большую отдачу и комфортную езду.

Системы задней подвески

Производители традиционно использовали листовые рессоры для задней подвески пикапов, потому что они считали, что такой тип системы обеспечивает лучшую поддержку для тяжелых грузов.

Dodge нарушил традицию, выпустив свои Ram 1500 2009 года, установив систему подвески с винтовой пружиной на заднюю часть, обещая, что система будет нести нагрузку без ущерба для комфорта. Установка оказалась очень успешной.

Avenue Магазин подвесных грузовиков

увеличить население

Мы — ЕДИНСТВЕННЫЙ грузовик для скейтбординга, который предлагает ! Наши опорные плиты спроектированы таким образом, чтобы сжиматься перед каждым олли.Как только вы лопнете, эта предварительно загруженная компрессия немедленно снимается, и сила направляется вверх в деку! Это позволяет мгновенно щелкнуть и лучше реагировать на вашу доску, чего НИКАКАЯ другая компания по производству грузовиков не достигла

.

увеличить скорость

Наши грузовики быстрые как F * # K! Неровная дорога и трещины на тротуарах вызывают вибрации, которые перемещаются вверх через доску, что в конечном итоге снижает вашу скорость.Наши грузовики поглощают большую часть этих вибраций, позволяя вам поддерживать скорость НА ВЫСОТЕ! Подвеска Avenue Trucks составляет 1/2 дюйма, что позволяет опорной плите сжиматься при ударах по тарелкам или переходам. Это сжатие действует как перекачка, позволяя водителям увеличивать скорость на трапеции, спусках и на улицах.

поглощают удары

Наша подпружиненная опорная плита с высокой степенью сжатия обеспечивает максимальную прочность, но при этом обеспечивает идеальную гибкость для улучшения катания.Мы предоставили райдерам 1/2 дюйма подвески для поглощения энергии от сильных ударов, уменьшая количество физических нагрузок, которые выдерживают ваше тело И доска, позволяет фигуристам двигаться еще тяжелее, чем до . Неважно, если вы весите 50 фунтов или 500 фунтов, вы почувствуете разницу

100% контроль

Наши грузовики предоставляют водителям первую в истории плавающую точку поворота.Это было описано как «резьба по воздуху». Поскольку здесь нет фиксированной точки поворота, как на стандартном грузовике, езда на наших грузовиках намного менее резкая / неуклюжая. Углы поворота легко регулируются в соответствии с вашим стилем вождения, обеспечивая вам полный контроль в любое время. Наша система рулевого управления также помогает гасить и уменьшать чрезмерную поворачиваемость (колебания скорости) на более высоких скоростях, повышая устойчивость.

Общие сведения о подвесках рабочих тележек — техническое обслуживание

В приложениях, которые не заботятся о качестве хода или эффективности веса, но которые должны быть более рентабельными, с большей вероятностью будут использоваться механические подвески со стальными пружинами, например, в строительстве, коммунальном хозяйстве или горнодобывающей промышленности.

Фото: Hendrickson

Подвеска рабочей тележки служит для трех основных целей. Это следующие цели:

• Поддерживать груз — подвеска должна быть достаточно прочной, чтобы выдерживать ожидаемую работу.
• Обеспечивает устойчивость, позволяя автомобилю двигаться по неровной и иногда опасной местности, не допуская опрокидывания.
• Мягкая езда для защиты оборудования, груза и обеспечения оптимального комфорта водителя.

«Выбор оптимальной подвески для работы во многом зависит от области применения и рабочего цикла автомобиля», — говорит Шон Уитфилд, директор по маркетингу Hendrickson Truck Commercial Vehicle Systems.

Например, для профессионального транспортного средства, используемого в сложных условиях бездорожья на рабочих площадках, потребуется другой тип подвески, чем для дорожного транспортного средства, которое проводит большую часть своего времени на асфальтированных улицах или межштатных автомагистралях.

«Профессиональным грузовикам требуются долговечность, устойчивость и тяга, в то время как дорожному транспортному средству требуются оптимальные условия движения. Ключ к успеху — в выборе подходящего оборудования для работы », — сказал Уитфилд.

Типы подвески по классам грузовиков

Автомобили средней грузоподъемности (классы 5-7) представляют собой, по большей части, конфигурации с одной ведущей осью (4×2 или 4×4).

«Эти автомобили чаще всего оснащены механическими подвесками на стальных листовых рессорах, такими как подвеска Hendrickson HTS, но при использовании в приложениях, чувствительных к езде, также доступны пневматические подвески, такие как HAS или PRIMAAX EX от Hendrickson. Механическая подвеска со стальной пружиной будет наиболее экономичным решением и обеспечит лучшую устойчивость, но в большинстве случаев будет тяжелее и обеспечит более жесткую / жесткую езду по сравнению с пневматической подвеской », — сказал Уитфилд.

Обычно механические подвески используются в таких приложениях, как коммунальные услуги, самосвалы или фургоны.

По словам Уитфилда, пневмоподвеска будет легче и обеспечит более плавную езду, но будет дороже и, как правило, потребует большего обслуживания, чем механическая подвеска.

«Пневматические подвески часто можно найти в таких областях, как еда и напитки, движущиеся фургоны или другие приложения, где требуется оптимальное качество езды для защиты груза», — сказал Уитфилд.

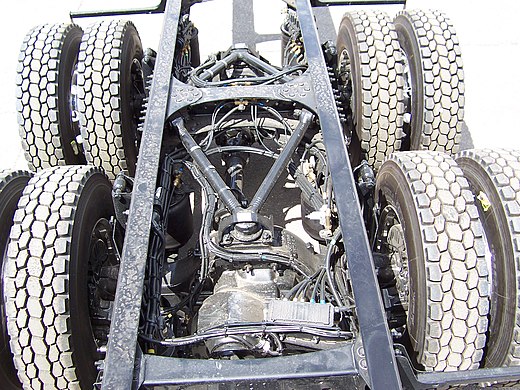

Автомобили большой грузоподъемности (класс 8) чаще всего имеют тандемную конфигурацию ведущего моста (6×4).«Эти автомобили могут использовать механические стальные пружинные подвески, механические эластомерные (резиновые) пружинные подвески или пневматические подвески. Опять же, выбор подвески во многом зависит от области применения автомобиля », — отметил Уитфилд.

По большей части, дорожные транспортные средства, используемые в основном для перевозки грузов по автомагистралям и между штатами, используют в основном пневмоподвески, которые обеспечивают плавность хода и низкие затраты на техническое обслуживание.

Профессиональные грузовики, однако, могут включать в себя различные варианты в зависимости от требований приложения.

«В приложениях, которые не так важны ходовые качества или весовая эффективность, но которые должны быть более экономичными, с большей вероятностью будут использоваться механические подвески со стальными пружинами. Это может включать в себя такие профессии, как строительство, коммунальное хозяйство или горное дело. Транспортные средства, используемые в приложениях с большим весом и чувствительностью к езде, где все еще необходимы тяга и долговечность, например, для мусора, смесителя или свалки, хорошо подходят для подвески с эластомерными (резиновыми) пружинами.

Уитфилд отметил, что в обоих случаях конфигурации стальной пружины и резиновой пружины, подвески с уравнительной (шагающей) балкой являются наиболее распространенными и эффективными для обеспечения оптимальной устойчивости, мобильности и тяги.

Наконец, пневмоподвеска в профессиональном мире лучше поддается конкретным рабочим местам.

«Обычно это можно увидеть при лесозаготовках, нефтяных месторождениях, транспортировке тяжелого оборудования и т. Д. В этих случаях автомобили могут регулярно выезжать с асфальтированных дорог для выполнения грязной работы, поэтому они требуют высокого уровня прочности и устойчивости, но также будет проводить значительное количество времени на шоссе, где более плавная поездка будет полезна. Такие приостановки, как правило, немного дороже, но преимущества, безусловно, окупаются », — сказал Уитфилд.

Транспортные средства, используемые в более тяжелых и чувствительных к поездке приложениях, где все еще необходимы тяга и долговечность, такие как откачка, смеситель или самосвал, хорошо подходят для пружинной подвески из эластомера (резины).

Фото: Hendrickson

Система, которая должна работать вместе

Помимо основных структурных компонентов подвески, различные другие компоненты влияют на производительность системы.

«Во всех подвесках используются тяги крутящего момента.Стержни крутящего момента помогают поддерживать продольное и поперечное выравнивание подвески и состоят из стального стержня с концевой ступицей, содержащей втулки на обоих концах, которые могут варьироваться в зависимости от общей подвески и конфигурации автомобиля. Поперечные тяги крутящего момента удерживают сдвоенные оси и модули подвески на месте из стороны в сторону, помогая поддерживать надлежащее выравнивание, в то время как продольные тяги способствуют удержанию подвески и осей на месте и предотвращают их движение вперед или назад », — сказал Уитфилд.

В некоторых случаях V-образные штанги заменяют как поперечные, так и продольные реактивные штанги.

«Амортизаторы способствуют управлению движением подвески вверх, называемым отскоком, когда автомобиль ударяется о неровность или отверстие в поверхности, а также способствуют контролю обратного движения вниз, также известного как отскок. Этот контроль помогает шинам поддерживать прочный контакт с землей, что способствует сцеплению автомобиля с дорогой », — сказал Уитфилд.

Доступен широкий выбор амортизаторов, и часто в комплект поставки входит подвеска для поддержки конкретных применений.

Далее пружины.

«Все подвески для дорожных применений включают в себя какие-то пружины», — добавил Уитфилд.

Пружины

различаются по типу, мощности и размеру в зависимости от транспортного средства, подвески и требований к области применения.

Уайтфилд поделился этими вариантами:

• Стальные рессоры — это именно то, что следует из названия, плоский лист из термообработанной пружинной стали, который, включенный в систему подвески, имеет возможность изгибаться для поглощения дорожных воздействий и амортизации езды.Расширяя технологию пружин, Hendrickson недавно представила композитные пружины, которые могут стоять отдельно или в сочетании со стальными пружинами, чтобы обеспечить значительную экономию веса по сравнению со стальной пружинной подвеской.
• Резиновые пружины могут быть как простыми, как толстые блоки резины, так и сложной геометрической формы со стальными пластинами, встроенными для выполнения той же работы, что и стальные пружины, но они намного легче и обеспечивают более мягкую езду. Подразделение эластомеров Hendrickson разрабатывает и производит все резиновые пружины, используемые в подвесках Hendrickson.
• Пневматические рессоры — еще один распространенный компонент систем подвески, обеспечивающий воздушную амортизацию для плавности хода. Пневматические рессоры обеспечивают самую плавную езду из всех упомянутых здесь.

«Еще один важный компонент любой подвески — втулка. Втулки используются в большинстве шарниров в подвеске, будь то соединения балок или тяги крутящего момента и т. Д. Эти втулки позволяют компонентам подвески двигаться в соответствии с конструкцией, но сохраняют соединение », — сказал Уитфилд.

Подвески для рабочих грузовиков

По словам Уитфилда, ключом к эффективности подвески является обеспечение того, чтобы подвеска соответствовала типу выполняемых работ и потребностям бизнеса.

«Некоторые подвески могут быть более конкурентоспособными по стоимости, чем другие, но могут давать менее желаемые результаты. И наоборот, подвеска может быть завышена. Например, оптимальная езда на пневмоподвеске может быть очень желательной, и некоторые могут посчитать, что это стоит дополнительных затрат, но если для работы требуются чрезвычайная долговечность и высокая стабильность, пневмоподвеска может быть неподходящим решением », — Уитфилд. Важно убедиться, что тип подвески и номинальная грузоподъемность указаны правильно, чтобы обеспечить максимальное время безотказной работы для выполняемой работы.

Кроме того, не забываем о совокупной стоимости владения (TCO).

«В то время как механическая подвеска со стальной пружиной может быть наиболее экономичной по цене в сравнении с оригинальным оборудованием, подвеска с резиновой пружиной может обеспечить более длительный срок службы при меньшем объеме обслуживания. Таким образом, хотя первоначальные затраты на приобретение резиновой подвески могут быть выше, в течение срока службы автомобиля общая стоимость владения, связанная с резиновой подвеской, меньше, чем у подвески со стальными рессорами », — сказал Уитфилд.

Пневматические подвески в профессиональном мире лучше подходят для конкретных работ, включая лесозаготовки, нефтяные месторождения, транспортировку тяжелого оборудования и т. Д.

Фото: Hendrickson

The Bottom Line

Помимо основных структурных компонентов подвески, различные другие компоненты влияют на производительность системы.

«Компоненты подвески следует регулярно проверять и обслуживать, как указано в технических публикациях, для обеспечения надлежащего функционирования и долговечности», — сказал Уитфилд.

Также важно использовать оригинальные запасные части для обслуживания носимых компонентов.

«Компоненты системы предназначены для совместной работы, чтобы обеспечить оптимальную производительность», — сказал Уитфилд.

Отличаются ли системы подвески пикапов от автомобилей?

С момента создания самой первой безлошадной повозки основное внимание уделялось созданию плавной езды. Представьте себе, как первая машина врезается в камень или провал на дороге — когда первая машина двигалась, не было тротуара.

Каждая неровность колес двигалась в машину, толкая пассажиров.

По мере того, как строилось и продавалось все больше автомобилей, все больше времени тратилось на обеспечение безопасности, комфорта и счастья пассажиров. Подвесные системы созданы для того, чтобы обеспечивать все это и даже больше.

Что такое система подвески?

Система подвески включает в себя все части кузова автомобиля, которые позволяют ему соединяться с дорогой — колеса, шины, тормоза, а также части, которые помогают работать каждой из этих систем — пружины, амортизаторы и т. Д. аппаратное обеспечение.Система подвески предназначена для того, чтобы выдерживать вес автомобиля, поглощать удары, возникающие в автомобиле при каждом ударе и движении, а также обеспечивать точку поворота для колес. Его конечная цель — обеспечить пассажирам плавную езду, сохраняя при этом безопасность вас и вашего автомобиля.

Система подвески работает для поглощения удара при наезде на кочку, а также для уменьшения удара, передаваемого через ось в пассажирскую секцию.Они связаны между собой, но с помощью множества компонентов призваны уменьшить воздействие. То, как это происходит, часто определяет уровень комфорта автомобиля. Здесь грузовики и автомобили расходятся.

Системы передней подвески

Большинство легковых автомобилей и легких грузовиков, представленных сегодня на рынке, используют систему передней подвески. Это включает в себя обычную цилиндрическую пружину, торсионный стержень и системы стоек Макферсона. Вы обнаружите, что в полноразмерных автомобилях часто используются винтовые пружины или торсионные системы, тогда как стойки более широко используются на импортных и новых отечественных автомобилях.

Независимо от конструкции, все системы подвески предназначены для выполнения одной и той же функции — они поддерживают автомобиль, чтобы поддерживать правильное выравнивание колес, эффективно соединяться с дорогой и поглощать дорожные удары при движении вверх по шинам. То, как это достигается, может меняться от системы к системе, но конечный результат всегда один и тот же.

Система с цилиндрическими пружинами работает, поддерживая вес автомобиля на винтовых пружинах и контролируя удар с помощью веса пружины.Пружины устанавливаются либо на верхнем, либо на нижнем рычаге, что также определяет, где будет размещен шаровой шарнир. Несущий шаровой шарнир всегда находится на одном рычаге с пружиной.

В системе торсионных стержней вес автомобиля поддерживается за счет скручивания стержня. Торсион сверху выполняет ту же функцию, что и винтовая пружина в автомобиле.

В стойках MacPherson амортизатор, винтовая пружина и ось оси были объединены в одну стойку в сборе.Вес автомобиля поддерживается на верхней части пластины рессоры, а амортизатор гасит вибрации, поскольку винтовая пружина контролирует ход.

Системы задней подвески

В большинстве современных полноприводных автомобилей на дорогах используется подвеска с листовой рессорой и винтовой пружиной.

Они спроектированы с неразъемной осью, которая имеет некоторые из тех же характеристик, что и система передней неразъемной оси. Но разница заключается в движении — задние колеса не вращаются.Поскольку все больше автомобилей оснащается системами переднего привода, вы также найдете больше независимых систем задней подвески. Они предлагают улучшенную производительность и лучший контроль в целом.

В системе с листовой пружиной отсутствуют рычаги управления. Пружинный болт соединяет пружины с осью, которая, в свою очередь, соединяет пружину с рамой.

В системе с цилиндрической пружиной витки находятся на картере моста в нижней части автомобиля. Движение осуществляется с помощью рычагов управления.

С независимой задней системой используется на не твердой оси.Это означает, что автомобиль будет поворачиваться независимо от движения подвески. Это способствует лучшему сцеплению, поскольку колеса имеют гибкость в углах поворота при повороте и движении колес. Это обеспечивает лучшее ускорение и торможение и меньшее сопротивление в целом.

Независимые системы улучшают управляемость, а также повышают удобство ношения вашего автомобиля. Поскольку колеса действуют независимо друг от друга, каждая сторона должна быть выровнена по отношению к другой, а также к обоим передним колесам.Больше деталей, больше обслуживания, что в конечном итоге означает больше затрат. Но для повышения безопасности это того стоит.

Автомобиль или грузовик — в чем разница?

Каждый легковой и грузовой автомобиль спроектирован так, как решает производитель. Традиционно производители использовали листовую рессору для системы подвески, потому что они считали ее наиболее безопасной для тяжелых нагрузок. Однако правила всегда предназначены для того, чтобы их нарушать, и многие отклонялись и пробовали другие вещи.

В то время как в большинстве современных автомобилей используются передняя и задняя независимые подвески для максимального контроля и комфорта, многие грузовики также переходят на ведущие оси, расположенные на всех четырех колесах.

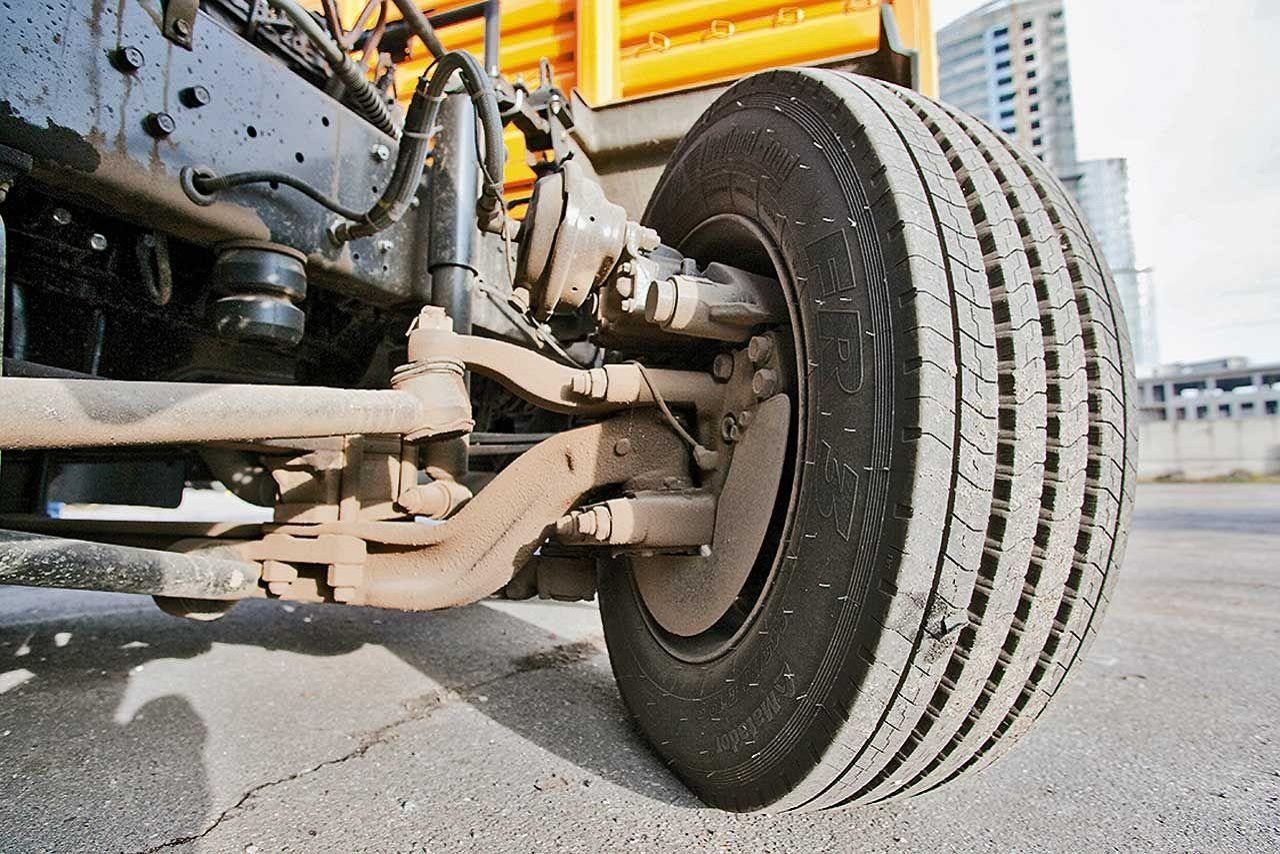

Амортизаторы управляют движением оси, преодолевая каждую неровность дороги. Для грузовика эта задача требует разной степени контроля, что требует более тяжелого компонента, чем больше вес вы несете.

У грузовиков

есть и другие соображения относительно того, как они двигаются. Многим грузовикам требуется дорожный просвет и подъемные комплекты, чтобы обеспечить безопасное движение по неровным дорогам. Это означает, что подвеска должна быть длиннее, чтобы двигаться вверх и вниз с каждой неровностью, которую она принимает.

Езда по бездорожью также может увеличить нагревание. Амортизатор должен уметь рассеивать это тепло, которое генерируется в любых условиях, в которых вы можете его выдержать.
