Устройство подвески автомобиля – достоинства и недостатки подвесок

Подвеска автомобиля изначально служила только целям комфортабельной езды – проще говоря, чтобы не трясло и не качало. Но с ростом скоростей на подвеску легла ещё одна очень важная функция – повышение управляемости автомобиля на больших скоростях. Если с первым своим назначением все подвески справляются примерно одинаково, то вторая функция постоянно требует совершенствования – ведь скорости растут. Таким образом, в результате эволюции устройство подвески автомобиля постоянно менялось, и сейчас существует около пятнадцати общих технических решений, не считая вариаций. Мы рассмотрим вкратце устройство подвески автомобиля: как передней, так и задней.





Подвеска автомобиля

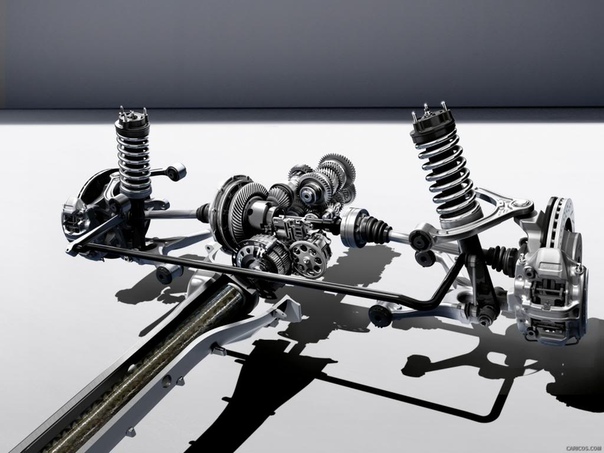

Устройство передней подвески автомобиля

В современных автомобилях в качестве передней подвески используются исключительно подвески независимого типа – то есть такие, где движение одного колеса никак не связано с движением второго. Устройство передней подвески, таким образом, несколько сложнее, чем устройство подвески задней.

Мы рассмотрим наиболее распространённые конструкции: подвеску Макферсона и подвеску на двойных поперечных рычагах.

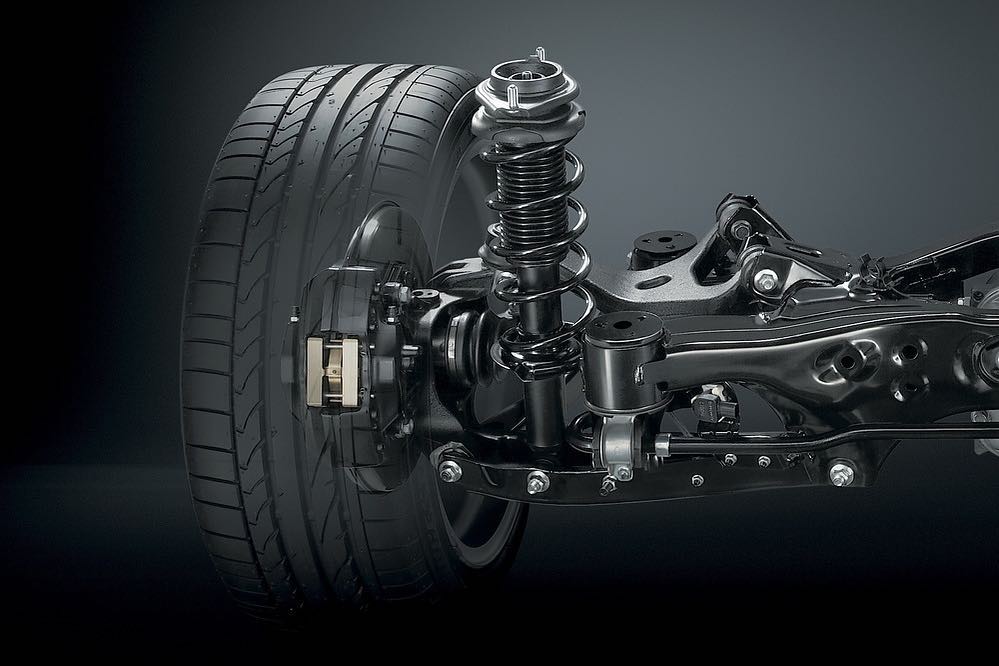

Подвеска типа Макферсон – это наиболее распространённая конструкция подвески для малолитражек и автомобилей среднего класса. Основной элемент конструкции – это амортизационная стойка. Посредством шарнира она связана с рычагом в нижней части, а в верхней посредством подшипника – с кузовом.

Подвеска Макферсона имеет ряд достоинств, среди которых:

  • компактность конструкции;
  • её простота;
  • возможность внесения изменений в конструкцию автомобиля без изменения подвески;
  • относительная дешевизна обслуживания.

Естественно, у подвески Макферсона есть и недостатки:

  • не лучшие параметры кинематики движения автомобиля;
  • амортизаторная стойка загружена, а потому часто выходит из строя;
  • больше продольный крен («клевок») при торможении;
  • сложность шумоизоляции.



Подвеска на двойных поперечных рычагах дороже, массивнее, а потому менее распространена. Обычно этот тип подвески устанавливают на автомобили выше среднего класса. В этом типе подвески главным конструктивным элементом являются два рычага, внутренняя часть которых крепится к кузову или раме, а внешняя – к стойкам, несущим колёса. Места крепления подвижны, в них используются шаровые опоры или шарниры. Пропорции рычагов этой подвески таковы, что обеспечивают не только плавный ход автомобиля, но и его отличную управляемость, а также устойчивость на дороге.

 У подвески на двойных поперечных рычагах масса достоинств:

  • подвеска образует единый узел, который для ремонта можно полностью демонтировать;
  • подвеска на данный момент позволяет получить наилучшую управляемость автомобиля на больших скоростях.

Впрочем, у подвески на двойных поперечных рычагах есть и недостатки:

  • массивность;
  • сложность обслуживания и ремонта;
  • довольно высокие нагрузки в местах крепления рычагов.



Устройство задней подвески автомобиля

Задняя подвеска современного автомобиля не настолько загружена, как передняя. Поэтому устройство задней подвески обычно более простое, чем у подвески передней.

В автомобилях малого и среднего класса обычно используются торсионные подвески. Основной элемент его конструкции – это торсион, металлический стержень высокой упругости. С одного края торсион закрепляется на раме автомобиля (в отличие от подвески на поперечных рычагах – жёстко), а с другого – соединяется со ступицей колеса посредством рычага.

Основные преимущества торсионных подвесок – это:

  • компактность, лёгкость, простота обслуживания и ремонта;
  • возможность существенной регулировки дорожного просвета;
  • отличная управляемость в крене.

Из минусов обычно отмечают:

  • быстрый износ подшипников в месте соединения рычага и торсионной балки;
  • возможность излишнего заноса при поворотах;
  • высокая стоимость торсионов.



В автомобилях высокого класса обычно используется многорычажная подвеска, которая является усложнённым вариантом подвески на двойных поперечных рычагах. Принцип её работы не отличается от этого типа подвески. Однако за счёт использования большего количества рычагов она имеет больше преимуществ. Кроме уже отмеченных гибкости и управляемости, многорычажная подвеска отличается также:

  • особой комфортабельностью движения;
  • возможностью максимальной изоляции шума и вибраций.

Недостатки же у многорычажной подвески те же:

  • массивность;
  • трудоёмкость и дороговизна обслуживания.



Подробнее о видах подвесок легковых автомобилей вы можете прочитать в нашей статье.

Если вам необходим ремонт подвески, ознакомиться с условиями обслуживания авто предлагаем здесь.



Подвеска автомобиля. Типы подвесок. Виды подвесок

Назначение

Есть кузов и есть колеса. Возникает вопрос: как подсоединить колеса к кузову, чтобы была возможность управлять автомобилем, передавать непрерывно на ведущие колеса тягу от двигателя и в то же время комфортно преодолевать все неровности дорог с различными покрытиями и без этих самых покрытий?

Элементы подвески должны иметь как можно меньший вес и обеспечивать максимальную изоляцию от дорожных шумов. Помимо этого, следует отметить, что подвеска передает на кузов силы, возникающие при контакте колеса с дорогой, поэтому ее проектируют таким образом, что она обладает повышенной прочностью и долговечностью (смотрите рисунок 6.1).

Рисунок 6.1 Силы, действующие на колесо при его движении по дороге.

В связи с высокими требованиями, предъявляемыми к подвеске, каждый из ее элементов должен проектироваться по определенным критериям, а именно: применяемые шарниры должны легко поворачиваться, но в то же время быть достаточно жесткими и вместе с тем обеспечивать шумоизоляцию кузова, рычаги должны передавать силы, возникающие при работе подвески во всех направлениях, а также воспринимать усилия, которые возникают при торможении и наборе скорости; при этом они не должны быть слишком тяжелыми или дорогими в изготовлении.

Это комплекс очень тесно работающих элементов и устройств, функциональная особенность которых определяется обеспечением упругой связи подрессоренной массы с неподрессоренной. Также система подвески снижает нагрузку, которая оказывается на подрессоренную массу, более равномерно распределяя динамику по всему автомобилю. Среди самых важных узлов в подвеске любых автомобилей выделяют несколько элементов.

Так, упругие элементы предназначены для обеспечения плавного хода. За счет них снижается воздействие вертикальной динамики на кузов. Демпфирующие элементы и устройства предназначены для перевода колебаний в тепловую энергию. За счет этого нормализуется динамика движения. Направляющие детали выполняют обработку боковой и продольной кинетической энергии на движущиеся колеса авто.

Вне зависимости от того, какой тип ходовой части, общее назначение подвески автомобиля заключается в том, чтобы погасить поступающие вибрации и шум, а также сгладить колебания, которые обязательно будут возникать при движении по ровным и неровным поверхностям. В зависимости от специфики авто конструктивные особенности и тип подвески будут различаться.

Торсионно-рычажные системы

Зависимая подвеска характеризуется зависимостью перемещения одного колеса моста от перемещения другого колеса.

Передача сил и моментов от колес на кузов при такой подвеске может осуществляться непосредственно металлическими упругими элементами – рессорами, пружинами или с помощью штанг – штанговая подвеска.

Металлические упругие элементы имеют линейную упругую характеристику и изготавливаются из специальных сталей, обладающих высокой прочностью при больших деформациях.  К таким упругим элементам относятся листовые рессоры, торсионы и пружины.

Листовые рессоры на современных легковых автомобилях практически не применяются, за исключением некоторых моделей автомобилей многоцелевого назначения. Можно отметить модели легковых автомобилей, выпускавшиеся ранее с листовыми рессорами в подвеске, которые продолжают эксплуатироваться и в настоящее время.

На легковых автомобилях и грузовых или микроавтобусах применяются рессоры без подрессорников, на грузовых автомобилях – с подрессорниками.

Пружины как упругие элементы применяются в подвеске многих легковых автомобилей. В передней и задней подвесках, выпускаемых различными фирмами большинства легковых автомобилей  применяются винтовые ци­линдрические пружины с постоянными сечением прутка и шагом навивки.

На легковых автомобилях Российского производства в подвесках применяют цилиндрические винтовые пружины с постоянными сечением прутка и шагом в сочетании с резиновыми отбойными буферами. На автомобилях производителей других стран, например, БМВ 3-й серии в задней подвеске устанавливают бочкообраз­ную (фасонную) пружину с прогрессивной харак­теристикой, достигаемой за счет формы пружины и применения прутка переменного сечения.

На ряде автомобилей для обеспечения прогрес­сивной характеристики применяется комбинация цилиндрических и фасон­ных пружин с переменной толщиной прутка. Фасонные пружины имеют прогрессивную упругую характеристику и называются «миниблоками» за небольшие размеры по высоте.

Торсионы, как правило, круглого сечения применяются на автомобилях в качестве упругого элемента и стаби­лизатора.

Упругий крутящий момент передается торсионом через шлицевые или четырехгранные головки, распо­ложенные на его концах. Торсионы на автомобиле могут быть установлены в продольном или поперечном направлении. К недостаткам торсионов следует отнести их большую длину, необходимую для создания требуемых жесткости и рабочего хода подвески, а также высокую соосность шлицов на концах торсиона.

Независимая подвеска обеспечивает независимость перемещения одного колеса моста от перемещения другого колеса. По типу направляющего устройства независимые подвески делятся на рычажные, и подвески Макферсона.

Рычажная подвеска – подвеска, направляющее устройство которой представляет собой рычажный механизм. В зависимости от количества рычагов могут быть двухрычажные и однорычажные подвески, а в зависимости от плоскости качания рычагов – поперечно-рычажные, диагонально-рычажные и продольно-рычажные.

Подвеска Макферсона, основным элементом которой служит амортизаторная стойка, является развитием подвески на двойных поперечных рычагах, но имеет только снизу один или два поперечных рычага.

Снизу амортизаторная стойка крепится к поворотному кулаку, а сверху – к кузову автомобиля.

При повороте управляемых колес амортизаторная стойка поворачивается вместе с закрепленной на ней пружиной, что требует применения в верхней опоре подшипника качения или скольжения с низким значением трения. Винтовые пружины, расположенные вокруг амортизаторной стойки, обычно устанавливаются под некоторым углом к ее оси.

Такой способ установки обеспечивает снижение величины «пороговой жесткости» подвески, когда сначала при небольших вертикальных усилиях со стороны колеса не происходит сжатия пружины  а затем она сжимается довольно резко. Это позволяет устранить неприятные ощущения при движении по относительно ровным дорогам.

К основным преимуществам подвески Макферсона следует отнести то, что она занимает небольшой объем и создает удобства при поперечном размещении силового агрегата, что обусловило ее широкое применение.

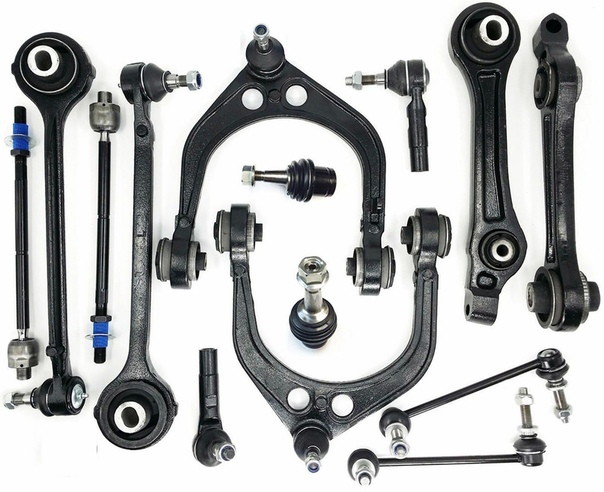

Рычаги направляющего устройства подвески соединяются с колесом и кузовом с помощью шаровых шарниров и втулок. Шарниры могут быть на­правляющими и несущими. Например, в независимой подвеске на поперечных рычагах на нижний рычаг опирается упругий элемент.

Шаровой шарнир такого рычага воспринимает силы, действующие в различных направлениях,  следовательно, шарнир должен быть несущим. Шарнир на верхних рычагах не воспринимает вертикальные силы, а передает в основном поперечные. В этом случае применяется направляющий шарнир. На рисунке показаны несущие шаровые шарниры и направляющий шарнир, применяющиеся на автомобилях.

Следует отметить, что аналогичные шарниры применяются и на рулевых тя­гах. Шарниры имеют цилиндрический или конусный направляющий хвостовик, шаровая головка охватывается пластмассовым (из ацетильной смолы) вкладышем, защитный чехол заполняется специальной смазкой.

Такие шарниры (фирмы-изготовители «Эренрайх», «Лемфёрдер Метальварен») обладают хорошей герметичнос­тью от попадания грязи и практически не требуют обслуживания. Обращает на себя внимание несущий шарнир, имеющий дополнитель­ную шумоизоляцию в виде упругих резиновых вкладышей, используемый фирмой «Даймлер-Бенц» для изоляции шумов от качения радиальных шин.

Опорные узлы направляющего устройства подвески должны иметь небольшое трение, быть достаточно жесткими и обладать шумопоглощающими свойствами. Для обеспечения этих требований в конструкцию опорных элементов вводятся резиновые или пласт­массовые вкладыши.

В качестве материалов вкладышей применяют такие, которые не требуют обслуживания в процессе эксплуатации, например, полиуретан, полиамид, тефлон и др. Использование резиновых вкладышей во втулках обеспечивает хорошую шу­моизоляцию, эластичность при кручении и упругое смещение под нагрузкой.

Наибольшее распространение в опорных элементах получили сайлент-блоки, состоящие из резиновой цилиндрической втулки, запрессованной с большим обжатием между наружной и внутренней металлическими втулками. Эти втулки допускают углы закручива­ния ±15° и перекос до 8°.

Втулка применяется на автомобиле БМВ, изготовлена методом вулканизации резины между двумя стальными втулками, обладает хорошими шумопоглощающими свойствами и достаточной жесткостью. Втулка нашла широкое применение в поперечных тягах и амортизаторах.

На поперечных рычагах автомобилей «Даймлер-Бенц» и «Фольксваген» устанавливают так называемые скользящие опоры, в которых промежуточная втулка может скользить по внутренней, обеспечивая малую жесткость при кручении (деформация не превышает 0,5 мм при боковой силе 5 кН). Опору смазывают, а подвижную часть герметизируют торцевыми уплотнениями.

При повороте автомобиля его кузов наклоняется на определенный угол, называемый углом крена. В подвесках легковых автомобилей  автобусов и некоторых грузовых автомобилей применяется дополни­тельное устройство – стабилизатор поперечной устойчивости. Он способствует уменьшению бокового крена и поперечных угловых колебаний кузова автомобиля и перераспределяет вес по колесам автомобиля.

Стабилизатор поперечной устойчивости автомобиля представляет собой упругую штангу из пружинной стали в виде растянутой буквы П, прямые, ду­гообразные и т.п. Штанга закреплена шарнирно в средней части на кузове или подрамнике, а своими концами соединяется с подвижными элементами подвески.

Упругие свойства стабилизатора проявляются при его закручивании, как у торсиона. Если при движении автомобиля левое и правое колесо перемещаются одновременно и на одинаковое расстояние, стабилизатор практически не оказывает влияния на жесткость основных упругих элементов подвески.

Стабилизатор может устанавливаться как в передней, так и в задней части автомобиля на резиновых втулках для обеспечения упругой деформации в опорах. Как правило, стабилизаторы изготавливают из пружинной стали.

Зависимая подвеска на легковых автомобилях устанавливается на задних колесах. Отличительной особенностью конструкции применяющихся зависимых подвесок является наличие упругих элементов, передающих вер­тикальные нагрузки и не имеющих трения, жестких тяг и рычагов, вос­принимающих поперечные (боковые) нагрузки и обеспечивающих колесу и кузову определенную кинематику.

Типы систем подвесок

  • подрамник – металлическая конструкция, прикрепляемая к нижней части кузова;
  • поперечные нижние рычаги, установленные на подрамнике;
  • поворотный кулак со ступицей крепится к рычагу посредством шаровой опоры;
  • роль верхнего рычага играет сама стойка в сборе с пружиной, опирающаяся верхним концом в стакан кузовного лонжерона;
  • стабилизатор, связывающий поперечные рычаги;
  • наконечники рулевых тяг, присоединенные к поворотным кулакам на шарнирах.

Принцип действия подвески McPherson довольно прост: амортизатор, установленный внутри пружины, работает вместе с ней как главный демпфирующий элемент. Стойка способна вращаться вместе с поворотным кулаком за счет опорного подшипника в верхней части. Рычаг держит колесо снизу, а поворот осуществляется под воздействием рулевой тяги, прикрепленной шарниром к кулаку. От кренов автомобиль предохраняет стабилизатор, соединенный с подрамником и обоими рычагами.

Основные плюсы данной подвески – компактность, низкая стоимость и возможность без проблем подключить к колесам ШРУСы от поперечно стоящего мотора. Дополнительное преимущество – большой ход, практически на всю длину раскрытия амортизатора, предохраняющий детали кузова от пробоев подвески.

Теперь о минусах:

  1. Опорная стойка подвержена ударным нагрузкам со стороны колеса и нередко выходит из строя. Это слабое место конструкции McPherson.
  2. Из-за большого хода и подвижного крепления элемента упругости на шарнирах существенно меняется развал передних колес.

Указанные недостатки не позволяют устанавливать независимую подвеску Макферсон на тяжелые машины премиум-класса, внедорожники и спорткары.

Конструкция этой разновидности подвески имеет определенную схожесть с двухрычажной системой, только более совершенной. Суть в следующем: колесная ступица держится на нескольких рычагах, позволяющих успешно гасить колебания от разнонаправленных воздействий. Преимущества подобного устройства неоспоримы:

  • полная независимость каждого колеса;
  • отличное сцепление с дорожным покрытием;
  • повышенный комфорт и управляемость автомобилем;
  • надежность и долговечность узлов, обусловленная распределением нагрузки на несколько деталей.

Недостаток многорычажной подвески – сложность, которая тянет за собой повышение стоимости ремонта. Чаще всего приходится менять шарниры и резиновые втулки, реже – сайлентблоки. В различных марках авто конструкция встречается на передней и задней оси.

Буфер упругости необходим, чтобы анализировать и передавать на кузов информацию в процессе обработки неровностей дороги. Это могут быть пружины, рессоры, торсионы – любые детали, сглаживающие колебания.

Распределяющие детали закреплены одновременно и в системе подвески, и прикреплены к кузову автомобиля. Это позволяет передавать силу. Данные элементы представляют собой рычаги.

Амортизаторы используют метод гидравлического сопротивления. Амортизатор противостоит упругим элементам. Различают два вида – однотрубные и двухтрубные модели. Также устройства классифицируют на масляные, газомасляные, а также пневматические.

Штанга предназначена для стабилизации поперечной устойчивости. Данная деталь является частью сложного комплекса, который состоит из опор, а также механизмов рычагов, закрепленных на кузове. Стабилизатор распределяет нагрузку при поворотах и похожих маневрах.

Крепежные детали – это чаще болтовые соединения и различные втулки. Одними из самых популярных элементов в разных типах подвесок являются сайлентблоки и шаровые опоры.

Так, нередко нарушаются углы передних колес. Часто деформируются рычаги, снижается жесткость пружин или они ломаются. По тем или иным причинам нарушается герметичность амортизаторов, повреждаются опоры амортизаторов, изнашиваются втулки стабилизаторов, изнашиваются шаровые опоры и сайлентблоки.

Даже при регулярном обслуживании подвеска все равно является в России расходным материалом. Буквально каждый год после зимы водителям приходится озадачиваться заменой подвески автомобиля.

Независимая подвеска

В подвеску установлены под углом к вертикальной оси автомобиля два амортизатора. Такое расположение амортизаторов обеспечивает дополнительно к гашению вертикальных колебаний повышение поперечной устойчивости кузова. Аналогичная установка амортизаторов принята в подвесках автомобилей «Фольксваген», «Опель», «Форд», «Фиат» и др.

На автомобилях «Ауди», «Мицубиси», «Тойота» и др. применяется подвеска задних ведомых колес с двумя продольными рычагами  работающими на изгиб. Через широко разнесенные рычаги, жестко связанные с поперечной балкой  передаются тяговый и тормозной моменты, а за счет восприятия изгибающего момента рычагами и скру­чивающих нагрузок поперечной балкой уменьшается продольный и поперечный крены кузова.

Широкое распространение на легковых автомобилях получила конструкция подвески (в ряде случаев ее называют полузависимой) со связанными продольными рычагами. Про­стейшим вариантом такой конструкции может служить подвеска задних колес переднеприводных автомобилей ВАЗ ЗАЗ-1102, «Рено», «Фольк­сваген Поло», «Сирокко», «Пассат», «Гольф», «Аскона» и др.

Балка задней подвески состоит из двух продольных рычагов 15 и соединителя 14, которые сварены между собой через усилители. В задней части к рычагам подвески приваре­ны кронштейны 16 с проушинами для крепления амортизаторов, а также фланцы 2, к которым крепятся болтами  оси задних колес.

Спереди рычаги подвески имеют приварные втулки 3, в которые запрессованы резинометаллические шарниры 4. Через шарнир проходит болт, соединяющий рычаг подвески со штампованно-сварным кронштейном 5, который крепится к лонжерону кузова приварными болтами  Пружина 12 подвески опирается одним концом на чашку амортизатора 1, а другим через изолирующую прокладку 13 в опору, приваренную к внутренней арке (брызговику) кузова.

Такая подвеска в переднеприводных автомобилях обеспечивает легкость компоновки всех элементов подвески, небольшое количество деталей в подвеске, отсутствие направляющих рычагов и штанг, оптимальное передаточное отношение от кузова к упругому устройству подвески  исключение стабилизатора, высокую стабилизацию схода и колеи при разных ходах подвески, благопри­ятное расположение центров крена, уменьшающих возможность перераспределения массы кузова при торможении.

Подвеска с виртуальной осью поворота колеса

Такая подвеска применяется на легковых автомобилях Фольксваген Фаэтон. При подвеске переднего колеса на четырех рычагах ось его поворота проходит не через верхний и нижний шарниры поворотной стойки, как это имеет место у известных конструкций подвески, а через точки пересечения продленных осей верхних и нижних рычагов.

Таким образом ось поворота колеса расположена как бы в свободном пространстве и меняет свое местоположение при повороте колеса. Поэтому такую ось поворота колеса называют виртуальной. Данная конструкция позволяет существенно приблизить ось поворота колеса к его средней плоскости.

Геометрическая проходимость автомобиля

По особенностям конструкции все виды подвесок разделяют на два основных типа: зависимые и независимые.

Зависимая подвеска авто жёстко соединяет оба колеса оси. Таким образом, перемещение одного колеса влечёт за собой перемещение второго.

Независимая подвеска устроена сложнее. Колёса в такой подвеске перемещаются независимо друг от друга, и таким образом плавность хода автомобиля повышается.

Передние и задние подвески

Передние подвески автомобилей несут большую нагрузку – как в прямом, так и переносном смысле. На неё приходится основной вес автомобиля, а также и основная задача повышения плавности хода. Функция передней подвески – плавность хода без тряски и раскачивания кузова, комфорт водителя и пассажиров, безопасность движения, снижение вибраций и лишнего трения между деталями автомобиля. Таким образом, виды передней подвески автомобиля обычно относятся к независимому типу.

Нагрузка на заднюю подвеску не так велика. Задние колёса большинства моделей авто не изменяют угла поворота, не удерживают большого веса точных деталей, от них плавность хода зависит в меньшей степени. Поэтому в большинстве автомобилей используются зависимые или полунезависимые типы задней подвески.

Конструкция автомобиля за всё время его существования изменялась. Естественно, изобретались и новые виды подвески автомобиля. На данный момент насчитывается около 15 основных видов зависимых и независимых подвесок, и это не считая подвидов и вариаций!

Между тем, в современном автомобилестроении используются далеко не все из них. Мы расскажем вам о наиболее распространённых видах подвесок автомобилей.

Подвеска типа Макферсон

Один из самых популярных видов – это подвеска Макферсона. Её конструкция проста и надёжна. Эта конструкция имеет в составе один рычаг, пружинно-амортизаторную стойку и стабилизатор поперечной устойчивости. Подвеска Макферсона применяется в подавляющем большинстве автомобилей малой и средней ценовой категории в качестве передней подвески.

Подвеска с двойными поперечными рычагами

Двухрычажная подвеска также относится к распространённым типам. Её конструкция проста, надёжна, хотя и несколько массивна. Она состоит из двух рычагов, внутренние концы которых закреплены на кузове, а внешние – на стойке колеса. Оба конца подвески закреплены подвижно, и представляют собою параллелограмм.

Двухрычажных подвесок существует несколько разновидностей, и эти виды подвески автомобиля считаются на данный момент наиболее совершенными. Двухрычажными подвесками снабжаются спортивные автомобили, седаны представительского класса, пикапы и внедорожники.

Многорычажные подвески

Многорычажные подвески являются одной из усовершенствованных разновидностей двухрычажной подвески. Многорычажная обычно используется в качестве задней подвески на заднеприводных автомобилях современного производства. Кроме того, виды передних подвесок современных представительских и спортивных автомобилей нередко базируются на основе многорычажной конструкции – это так называемые подвески на пространственных рычагах.

Торсионная подвеска

Торсионная подвеска завершает наш обзор популярных типов подвесок авто. Она также относится к разновидностям двухрычажной подвески. Отличительной особенностью конструкции торсионной подвески являются торсионы – стержни, работающие на скручивание. Торсионные подвески обычно используются в качестве задней подвески современных недорогих автомобилей и авто выпуска восьмидесятых-девяностых годов. Они просты, надёжны, имеют лёгкий вес.

Также вы можете узнать о классификации тормозных систем в нашей статье «Тормозная система автомобиля – классификация, принцип работы, основные неисправности».

Если вам требуется ремонт подвески, обращайтесь в техцентр «Лига»: низкие цены и высокое качество работ гарантируем!

В настоящей статье рассмотрены лишь основные виды подвесок автомобилей, в то время как их видов и подвидов на самом деле существует намного больше и, к тому же инженерами постоянно разрабатываются новые модели и дорабатываются старые. Для удобства приведем список наиболее распространенных. В последующем каждая из подвесок будет рассмотрена подробней.

  • Зависимые подвески
    • На поперечной рессоре
    • На продольных рессорах
    • С направляющими рычагами
    • С упорной трубой или дышлом
    • «Де Дион»
    • Торсионно-рычажная (со связанными или с сопряжёнными рычагами)
  • Независимые подвески
    • С качающимися полуосями
    • На продольных рычагах
      • Пружинная
      • Торсионная
      • Гидропневматическая
    • Подвеска «Дюбонне»
    • На двойных продольных рычагах
    • На косых рычагах
    • На двойных поперечных рычагах
      • Пружинная
      • Торсионная
      • Рессорная
      • На резиновых упругих элементах
      • Гидропневматическая и пневматическая
      • Многорычажные подвески
    • Свечная подвеска
    • Подвеска «Макферсон» (качающаяся свеча)
    • На продольных и поперечных рычагах
  • Активные подвески
  • Пневматические подвески

Под геометрической проходимостью автомобиля понимают совокупность его параметров, влияющих на способность беспрепятственно передвигаться в тех или иных условиях. К таким параметрам относят высоту дорожного просвета автомобиля, углы съезда и въезда, угол рампы, величину свесов.

Дорожный просвет или клиренс автомобиля — это высота от самой низкой точки кузова, узла (например, деталей подвески) или агрегата (к примеру, картера двигателя) машины до поверхности земли. Угол съезда и въезда — это параметры, определяющие возможность автомобиля взбираться на горку под определенным углом или съезжать с нее.

Величина этих углов напрямую связана с другим параметром, входящим в понятие геометрической проходимости — длины переднего и заднего свесов. Как правило, если свесы короткие, то машина может иметь большие углы въезда и съезда, что помогает ей без труда взбираться на крутые горки и съезжать с них.

В свою очередь, знать длину свесов важно, чтобы понимать, можно ли припарковать свое авто к тому или иному бордюру. Наконец, еще один параметр — угол рампы, зависящий от длины колесной базы и высоты кузова автомобиля над поверхностью. Если база длинна, а высота мала, то автомобиль не сможет преодолеть точку перехода из вертикальной плоскости в горизонтальную — проще говоря, машина, поднявшись на гору, не сможет перевалить через ее пик, и «сядет» на днище.

Подвеска адаптивная и «Де Дион»

Обе конструкции являются разновидностями других подвесок легковых автомобилей. Особенность варианта «Де Дион» – редуктор главной передачи заднего моста, установленный отдельно от поперечной балки и прочих деталей ходовой части. Элемент трансмиссии прикручен к кузову собственными креплениями, а от него к ступицам колес подключены полуоси.

Подобное техническое решение позволяет основательно разгрузить заднюю подвеску автомобиля и улучшить условия ее работы. Отдельный редуктор внедряется производителями совместно с балкой либо многорычажной системой.

Идея адаптивной подвески заключается в автоматическом приспосабливании к дорожным условиям, загрузке авто, скорости движения и так далее. Для этого традиционная конструкция дополнена следующими элементами:

  • электронный блок управления;
  • пневматические баллоны вместо пружин;
  • амортизаторы активного типа;
  • регулируемый стабилизатор;
  • комплект датчиков.

Ориентируясь по сигналам датчиков, контроллер блока управляет работой стоек и стабилизатора, а также регулирует размер клиренса. Адаптивная схема довольно дорогая, зато самая эффективная из всех разновидностей подвесок. Изменяющие высоту пневмобаллоны также применяются в подвеске грузовиков.

Данная подвеска разработана инженером Де Дионом из Франции. Особенность ее в том, что она снижает нагрузку на задний мост. Картер главной передачи закреплен не на балке, а на части кузова. Такое решение встречается на полноприводных внедорожных авто.

Подвеска с косыми рычагами

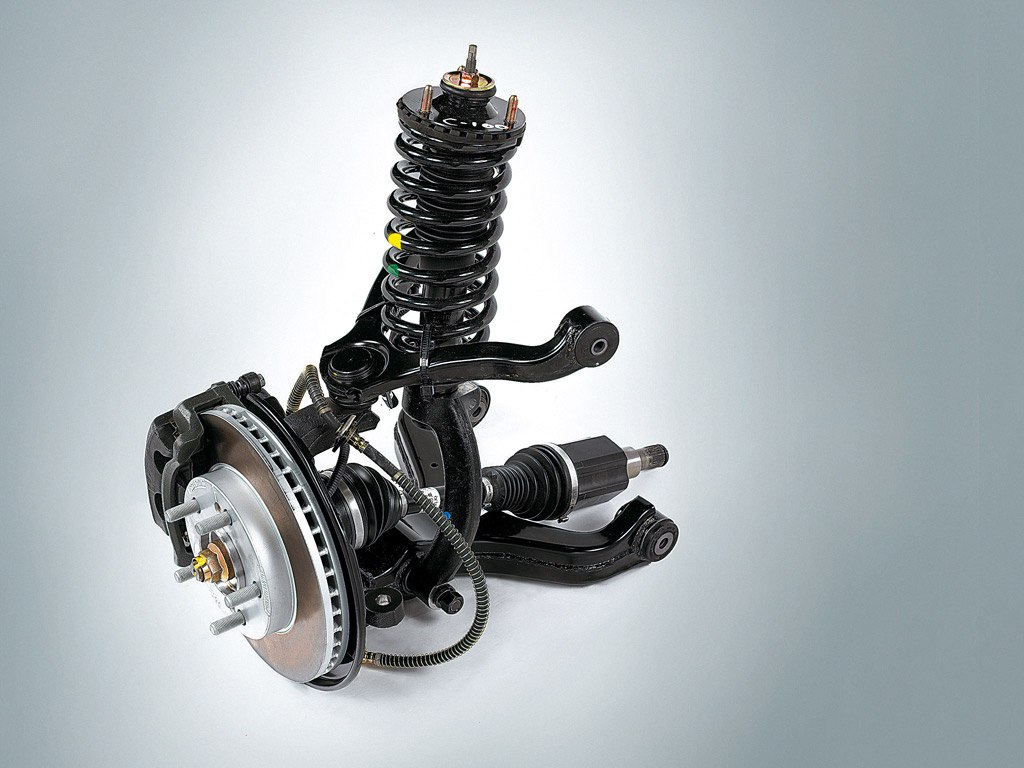

Двухрычажная независимая подвеска автомобиля также применяется на передней оси и отличается от предыдущей конструкции по таким признакам:

  1. Амортизатор и пружина не составляют единый узел, хотя первый встроен внутрь второй. Крепятся детали отдельно – стойка к шарниру кузова, а пружина просто упирается в стакан.
  2. Добавлен верхний рычаг с шаровой опорой, прикрученной к поворотному кулаку. По длине элемент короче нижнего рычага, поскольку крепится к лонжерону изнутри колесной арки.
  3. Поворот колеса производится той же рулевой тягой, но за счет двух шаровых опор, установленных на концах рычагов.
  4. Стойка с пружиной проходит сквозь технологический проем верхнего рычага и прикрепляется к нижнему. Соответственно, упругие элементы не вращаются вместе с поворачивающимся колесом, верхний опорный подшипник отсутствует.

В остальном подвеска идентична «Макферсону» – снизу стоит подрамник, соединенный с рычагами на шарнирах и посредством стабилизатора поперечной устойчивости. В некоторых случаях последний прикручивается не к передней балке, а прямо к деталям кузова.

Благодаря особенностям конструкции все динамические и статические нагрузки равномерно распределяются на все элементы подвески – пружины, амортизаторы, рычаги и стабилизатор. В результате срок службы стойки и прочих деталей существенно увеличивается. Подвеска гораздо «мягче» и надежнее, нежели McPherson, поэтому успешно используется на автомобилях премиум-класса и внедорожниках.

Подвеска с 2 рычагами по понятным причинам дороже и сложнее в ремонте. Но «колдовать» над ней приходится реже, поскольку детали изнашиваются равномерно.

Здесь основной конструкции выступает продольный рычаг. Он должен разгружать опорные усилия, которые воздействуют на кузов. Данная система очень тяжелая, что не делает ее популярной на рынке. А в случае с продольными рычагами все лучше – это более гибкий в настройке тип. Опорные рычаги позволяют снизить нагрузки на крепеж подвески.

Решение очень похоже на систему на продольных рычагах. Отличие в том, что оси, на которых качаются рычаги, в данном случае установлены под более острым углом. Данные системы устанавливают чаще всего на задней оси. Подвеску можно встретить на автомобилях немецкого производства. Если сравнивать с продольным типом, то здесь крены в повороте существенно снижены.

В отличие от однорычажной системы, здесь на каждую ось приходится по два рычага. Они размещаются поперек или продольно. Для соединения рычагов могут применяться торсионы и пружины. Кроме того, нередко используются и рессоры. Подвеска отличается компактностью, но она не сбалансирована для езды по неровностям.

Пневмо- и гидравлическая подвеска

В данных решениях применяются полностью пневматические или гидропневматические упругие элементы. Сами по себе эти детали – не конечный вариант. Они только делают движение более комфортным.

И пневматическая подвеска автомобиля, и гидравлическая достаточно сложные, обе обеспечивают высокую плавность хода и отличную управляемость. Такие системы могут быть соединены с «МакФерсоном» или многорычажными решениями.

Диагностика своими руками

Диагностировать систему следует, если появились проблемы с автомобилем. Это отсутствие прямолинейного движения, различные вибрации на скорости, раскачка кузова при объезде или проезде препятствий, нехарактерные звуки, удары о кузов при наезде на различные препятствия.

Диагностика передней подвески автомобиля может быть выполнена как вручную при помощи монтировки, так и на компьютерном стенде. С помощью монтировки поочередно проверяют на наличие люфтов каждый элемент системы. Также выявить неисправность поможет визуальный осмотр – визуально можно оценить состояние сайлентблоков и других элементов.

Шаровые опоры диагностируются руками. Если опора ходит туго в своей обойме, тогда она исправна. Если же она ходит легко, тогда следует ее заменить. В подвеске ВАЗа это можно сделать без замены рычага. На большинстве иномарок шаровая идет как единое целое вместе с рычагом.

Но точно узнать, в каком состоянии находится подвеска, поможет компьютерная диагностика подвески автомобиля. Это специальный стенд, где при помощи многочисленных датчиков проверяется вся система. Компьютер очень точно оценит состояние и покажет изношенные и подлежащие замене элементы.

Зависимая подвеска автомобиля

Зависимая подвеска – это жесткая балка или ось, которая связывает между собой правое и левое колесо. Самым главным отличием является то, что колеса зависят друг от друга и перемещения передаются от одного колеса к другому.

С каждым годом машин, которые используют данный тип подвески, становится все меньше. Зависимая подвеска была основной в средине 30-х годов прошлого века. В комплектации с зависимой подвеской еще шли пружины или рессоры.

Сейчас зависимая подвеска применяется очень редко, но иногда ее можно встретить на следующих типах авто:

  • Внедорожники;
  • Коммерческие автомобили;
  • Малотоннажные грузовые машины;

В основном данный тип подвески применяется в качестве задней подвески и очень редко – для передней оси.

Зависимая подвеска автомобиля делится на 2 вида:

  • Подвеска на продольных рессорах;
  • Подвеска с направляющими рычагами;

Зависимая подвеска на рессорах

Данный тип зависимой подвески включает в себя балку моста, которая подвешена на двух продольных рессорах. Рессора соединяется с балкой моста с помощью хомутов, которые называют стремянками. Оба конца рессор крепятся к кузову с помощью кронштейнов. Также есть возможность перемещения вдоль рессоры, что лучше снижает вибрацию.

Продольные рессоры работают в вертикальном, боковом и продольном направлении. Главным недостатком зависимой подвески автомобиля является небольшое сопротивление продольным и боковым силам на большой скорости, из-за чего можно потерять управление над мостом.

Зависимая подвеска с направляющими рычагами

Вероятности потерять управление над мостом нет в случае из подвеской с направляющими рычагами.  Это самый распространенный тип зависимой подвески. Всего в этой подвеске 5 рычагов: четыре продольных и один поперечный.

Благодаря наличию рычагов обеспечивается отличная выносливость к следующим типам усилий:

  • Вертикальные;
  • Продольные;
  • Боковые;

Для того чтобы придать упругость подвески применяется пружина, а для гашения ударов – амортизатор.

Наличие поперечного рычага не дает оси автомобиля смещаться. Сам рычаг называется тяга Панара. Этот вид тяги по-разному может работать при поворотах налево или направо. Более удачными механизмами для зависимой подвески автомобиля являются механизмы Скотта-Рассела и Уатта. Ниже приведены описания нескольких типов зависимой подвески.

Подвеска Уатта

Механизм Уатта – два горизонтальных рычага, которые прикреплены на шарнирах в вертикальном положении. Сам рычаг закрепляется по центру балки и может вращаться. Когда наступает момент неравномерного движения, например при повороте, вертикальный рычаг поворачивается и все компенсирует.

Подвеска Скотта-Рассела

Механизм Скотта-Рассела – это два рычага: короткий и длинный. Длинный рычаг крепится к кузову, а короткий – к центру и краю моста. Главная особенность этого механизма – эластичное крепление к балке, благодаря чему автомобиль лучше держит курс движения и лучше управляется.

Подвеска Де Дион

Также отличной разновидностью зависимой подвески является подвеска Де Дион. Ее разработали на фирме Де Дион Бутон в 1896 году. Она представляет собой конструкцию, где корпус отделен от оси. Благодаря этому моменту снижается масса неамортизируемых деталей. Чаще всего этот вид подвески применяли в автомобилях Alfa Romeo. Разумеется, ее устанавливали только назад.

Подвеска Де Дион считается средней между зависимыми и независимыми подвесками. Все детали этой подвески способствуют облегченному ходу и высокой управляемости. Ввиду того, что купить Де Дион довольно дорого, ее используют очень редко, и то, на спортивных машинах.

Зависимая подвеска очень стара и ее история начинается еще от телег и повозок. Несмотря на это, ее можно до сих пор встретить на некоторых машинах.

Основные преимущества зависимой подвески:

  • Большой ход, благодаря чему можно преодолевать большие препятствия;
  • Простая конструкция;
  • Отличная устойчивость и прочность;
  • Неизменность ширины колеи, что для бездорожья является отличным фактором;

Основной недостаток – жесткая связь колес, из-за чего они двигаются по очень похожему курсу, даже при прохождении препятствий. Вместе с большим весом конструкции, этот момент не может положительно сказываться на стабильности движения и управляемости.

Ниже можете посмотреть видео, как работает зависимая подвеска автомобиля.

Подвеска спортивного автомобиля. Часть #1: теория

Начиная рассказ про подвеску спортивного автомобиля, особое внимание нужно уделить амортизаторам.

У всех на слуху такие фирмы, как Reiger, Ohlins, Proflex, EXE-TC, KW, TEIN, KONI, AST и другие. Часть производителей специализируются на ралли, часть на кольце. Кто-то делает подвески для тюнинга. Есть и менее известные производители как с простыми, так и с очень сложными и дорогими продуктами.

У всех достойных производителей самым сложным элементом подвески является амортизатор, именно он либо позволяет быстро ехать, либо нет.

В чем состоит задача амортизатора? В способности гасить колебания кузова автомобиля при движении по различным покрытиям. Если амортизатор не справляется – машина слишком раскачивается. Если амортизатор слишком жесткий – машина «подпрыгивает». Но это слишком просто. На самом деле, амортизатор должен по-разному работать в разных условиях, обеспечивая постоянство контакта колеса с дорогой и не передавая излишние колебания на кузов.

В обычных автомобилях сейчас широко используются двухтрубные газо-масляные амортизаторы. Они компактны, просты в изготовлении и служат достаточно долго. Из минусов можно отметить то, что газ смешан с маслом, при активной работе идет нагрев и появляются пузыри. Все это ухудшает стабильность работы.

Спортивный амортизатор, во-первых, должен позволять быстро ехать. Во-вторых, он должен быть надежным. Поэтому «размер не имеет значения». Спортивный амортизатор больше.

Вот пример того, как работает раллийная подвеска. Короткий кусочек видео.

Если кто бывал на гонке «Южный Урал», тот знает, насколько это покрытие требовательное. Нам удавалось несколько лет там выигрывать и занимать призовые места, в том числе благодаря правильно сконструированной и настроенной подвеске.

В спортивном амортизаторе гораздо больший объем масла, поэтому он более громоздкий и имеет выносную камеру, резервуар. Наличие выносного резервуара позволяет увеличить рабочий ход амортизатора, т.к. газ и разделительный поршень не находятся на оси движения штока амортизатора. Иногда выносной резервуар выполнен на гидравлическом шланге. В этом случае резервуар крепится где-то в подкапотном пространстве или в багажнике автомобиля. Некоторые амортизаторы выполнены с резервуаром, жестко закреплённым к корпусу в нижней части (рюкзачного типа). Все зависит от конструкции и компоновки. В любом случае суть одна. Больший объем масла внутри – большая стойкость к продолжительным нагрузкам с разной амплитудой и как следствие, меньший нагрев. Большая стойкость, в данном случае – отсутствие эффекта вспенивания масла и потери рабочих характеристик. Гонка может быть и в пустыне, где температура на улице плюс 40-50 градусов.

Также в выносном резервуаре имеется отсек для закачки инертного газа (как правило, азота), который имеет низкий коэффициент расширения при нагреве, что обеспечивает практически одинаковую характеристику газового подпора во всем диапазоне работы.

Часто спортивная подвеска выполнена «перевернутой», а именно шток амортизатора «спрятан» внутри стойки, т.е. находится внизу. Из явных плюсов:

  • на шток нет изгибающих нагрузок;
  • на шток нет внешнего механического воздействия, т.к. не летят камни, пыль, влага.

То есть, когда вы смотрите через витки пружины и видите полированную трубу большого диаметра – это только корпус амортизатора, который по тефлоновым направляющим скользит в корпусе стойки.

Работа амортизатора обычного автомобиля осуществляется практически по линейным зависимостям, а именно, чем выше колебания в подвеске, тем выше сопротивление перемещению поршня. Но любой гражданский амортизатор имеет ограничение по работе гидравлики, и при скоростях перемещения поршня около 2 м/c амортизатор «пробивает», гидравлика не справляется.

Спортивный амортизатор рассчитан на гораздо большие нагрузки. К тому же есть принципиальная разница в базовом алгоритме работы амортизаторов на скользких (гравий, грунт, снег) и твердых (асфальт, особенно кольцевой) покрытиях.

В ралли автомобиль постоянно скользит и задача подвески – обеспечить максимально возможный контакт всех колес с поверхностью дороги в скольжении.

В кольце автомобиль движется без явных скольжений, на пределе сцепления шины с полотном, и в этих условиях важно максимально нагрузить опорное колесо, перемещая на него вес.

В гражданском же автомобиле задача сделать езду предельно комфортной, максимально уменьшив колебания кузова.

На рисунке ниже схематически показаны алгоритмы работы подвески (пружина и амортизатор) на гражданском, раллийном и кольцевом автомобиле.
Эскиз графика создан исключительно для наиболее наглядной иллюстрации различных процессов, это не результаты замеров на стенде конкретных амортизаторов.

Здесь хочу остановиться подробнее и разобрать работу каждого типа подвески в различных условиях для разных характеристик.

Сжатие – способность подвески сжиматься при внешнем воздействие на колесо. Обратите внимание, насколько абсолютные величины по сопротивлению сжатию для кольцевого автомобиля больше, чем для раллийного, при скорости штока до 1 м/c. Это важно для понимания анализа ниже.

Диапазон 1 (см. рисунок) – «Low speed» или низкая скорость перемещения штока поршня. Пусть это будут скорости от 0 до 0,25 м/c. На практике это движение по ровной дороге или вход в поворот.

Кольцевой автомобиль должен быть пропорционально жестким в этом режиме. Вся энергия должна уходить в разгон или поддержание скорости, а не теряться на «отработку» раскачки. Если на входе в поворот подвеска мягкая на сжатие, то выберется весь ход амортизатора (который достаточно короткий) и машину «сорвет».

Раллийный автомобиль здесь должен быть гораздо мягче кольцевого, и сопротивление на сжатие должно быть небольшим для обеспечения максимального пятна контакта колес с дорогой и постоянного плавного перераспределения веса. Если на входе в поворот подвеска будет сильно сопротивляться приходу веса на колесо, то автомобиль «сорвет», а не «загрузит».

Диапазон 2а – «Medium Speed», скорость перемещения штока поршня от 0,25 до 1 м/c.

Для кольцевого автомобиля задача – уменьшить сопротивление сжатию, т.к. любая неровность может начать его подбрасывать и разбалансировать. Конструктивно усилие уменьшить практически невозможно (только сложной системой клапанов с электронным управлением), поэтому сопротивление сжатию стараются сохранить хотя бы на постоянном уровне.

На неровной дороге сопротивление сжатию для раллийного автомобиля растет пропорционально самим неровностям, но график пока не резкий.

Диапазон 2b – «Medium Speed», скорость перемещения штока поршня от 1 до 1,5 м/c.

Волны, подбросы и поребрики – враги кольцевого автомобиля. Характеристику в этом диапазоне стараются также сохранить ровной.

В ралли кочки и волны на траектории это норма. Сопротивление сжатию (усилие демпфирования) увеличивается достаточно сильно и пропорционально. Чем больше кочка или подброс, тем лучше подвеска должна сопротивляться перемещению колеса в арку.

Диапазон 3 – «High Speed», скорость перемещения штока поршня от 1,5 м/c и выше.

Малоактуально для кольца, разве что в случае внезапного наезда на высокий поребрик.

А вот тут начинается то, за что все любят ралли: полеты и трамплины! На некоторых спецучастках автомобиль проводит в воздухе не меньше времени, чем на земле. Усилие на шток поршня при приземлении очень большое, соответственно скорость перемещения резко растет – как видно на рисунке – кривая сжатия имеет резкий рост. При приземлении подвеску не должно «пробить», раллийный автомобиль должен «прилипать» к дороге. Этот эффект достигается и за счет правильной характеристики сжатия.

Отбой – способность подвески выталкивать колесо при потере пятна контакта. Это может быть как отрыв колеса при прыжке, так и наезд на яму. Отбой также вступает в работу, когда колесо сначала на кочке ушло в арку. Его тоже нужно вытолкнуть, вернув на землю и обеспечив контакт.

Вообще, настройка отбоя это всегда компромисс, тема неоднозначная. Если сопротивление отбою настроено слишком мягко, то возникает раскачка автомобиля, т.к. колесо слишком энергично выталкивается. Если сопротивление отбою слишком велико, колесо «подвисает» и не возвращается на землю. А дальше может возникнуть эффект «сбора» подвески, когда сопротивление отбою значительно превышает динамическую характеристику пружины и подвеска перестает отрабатывать.

В кольце сопротивление отбою масштабно всегда выше, т.к. используются более жесткие пружины.

Диапазон 1 – «Low Speed», скорость перемещения штока поршня от 0 до 0,25 м/c.

При движении по относительно ровной дороге (кольцо) задача отбоя «успокоить» колесо при наличии жесткой пружины, поэтому величина сопротивлению отбоя очень высокая при практически нулевой скорости хода штока. То есть пружина всегда стремится вытолкнуть колесо, гидравлика удерживает, компенсируя жесткость.

В ралли характеристика похожа, но диапазон сдвинут пропорционально мягкости пружины.

Диапазон 2 – «Medium Speed», скорость перемещения штока поршня от 0,25 до 1,5 м/c.

Идеология базово одинакова. При движении по неровностям, волнам и кочкам пружина стремится вытолкнуть колесо и неподрессоренную массу для возврата в пятно контакта, сопротивление отбою не должно мешать ей это сделать, поэтому по графику характеристика практически не растет. Разве что в ралли сопротивление увеличивается в абсолютном значении при больших неровностях.

В диапазоне быстрых скоростей тенденция такая же.

Как все просто в теории и как сложно порой настроить автомобиль!

Но это еще не все. Помимо трех характеристик (отбой, медленное сжатие, быстрое сжатие), которые мы можем самостоятельно регулировать в достаточно широком диапазоне, подбирая настройки под ту или иную трассу и погодные условия, у продвинутых спортивных амортизаторов бывают еще две системы с регулировками: быстрый отбой (fast rebound) и гидробуфер (сжатие).

На чертеже видно, что при нормальном режиме работы амортизатора (движение по дороге) работает калиброванный канал. Именно он определяет работу амортизатора на отбой. Вращая регулировку на штоке сверху между тестовыми заездами можно изменять проходное сечение, перемещая конус вверх или вниз. Тем самым подбирается наилучшее постоянно проходное сечение, что гарантирует наилучшую работу подвески по отбою на конкретной дороге в данных условиях.

Если же автомобиль прыгает, и особенно если прыжок высокий, но короткий по времени, то за время полета колесо не успевает полностью выйти из арки (не выбран весь ход отбоя) и приземление получается очень жёстким, потому что именно на такое же расстояние будет сжиматься подвеска при приземлении.

Но есть ноу хау. При резком перемещении штока поршня открывается канал большего сечения, вся жидкость моментально получает свободу движения из одной полости в другую и колеса как бы «выпадают» сами под силой тяжести (работа системы на рисунке усилия демпфирования показана черными линиями).

Пересмотрите на видео как прыгает машина WRC – колеса именно «выпадают»! Захватывающе выглядит!

Машина без проблем продолжает ускорение, поскольку полный ход сжатия амортизатора дает возможность «отработать» приземление.

Стоит хоть раз попробовать проехать с такой подвеской, ощущения изнутри непередаваемые. Кажется, ты совсем не прыгаешь, а когда тебе показывают фото, ты не веришь своим глазам – ты летишь и достаточно высоко.

Вы сталкивались с тем, что подвеска пробивается при слишком жестком приземлении или наезде на препятствие? Каким бы большим не был ход сжатия, порой его недостаточно. Инженеры придумали систему, которая называется гидробуфер. Это дополнительный гидравлический демпфирующий элемент, состоящий из клапана и поршня и установленный ближе к концу хода сжатия. При высокой скорости движения штока, когда на ход сжатия остается от 30 до 60 мм, он включается в работу и сопротивление сжатию резко возрастает, тем самым шансы пробить подвеску, получить жесткий подброс автомобиля при наезде на препятствие или пробить колесо сильно уменьшаются.

Исполнение такого элемента может быть разным, но цель у всех одна. У TEIN она называется “H.B.S. – Hydraulic Bump Stopper”, у Reiger – “Double Piston”. Нужная и полезная опция для современного спортивного автомобиля.

Статическая функция пружины – поддержание высоты кузова автомобиля относительно дороги, динамическая – обеспечение плавности его перемещения при движении. В принципе, все просто. Упругий элемент подвески, в профессиональной терминологии – витая цилиндрическая пружина сжатия.

Не буду вдаваться сильно в подробности на тему пружин, т.к. все можно прочитать в интернете. Выделю только самое необходимое.

Обычно используется пружина постоянной жесткости, реже с переменным витком.

Тенденция последних десятилетий в автомобильном спорте – это более мягкая пружина, т.к. инженеры далеко продвинулись в разработках гидравлики амортизаторов и теперь могут добиваться энергоемкости именно амортизатором, а не пружиной.

В кольце обычно используют пружины жесткостью 70-150 Н/мм, в ралли 25-50 Н/мм на гравии и 50-90 Н/мм на асфальте. Конечно, это не догма, пружины могут быть и другой жесткости.

Я раньше и сам считал, что маленький подпружинник в подвеске служит для улучшения ее работы в строго определенном диапазоне. На самом деле его первая задача – это не давать «вывешиваться» основной пружине при максимальном ходе отбоя, что особенно актуально для асфальтовых настроек, когда машина низкая. Часто конструктивно невозможно разместить основную пружину нужной длины, не задирая автомобиль, и рабочий ход подвески получается больше рабочего хода пружины. Подпружинник обычно мягче пружины в несколько раз и не должен влиять на работу стойки. В статическом состоянии он полностью сжат.

Служит для минимизации кренов автомобиля в поворотах.

При крене автомобиля без стабилизатора центр масс (к которому прикладываются векторы ускорений) уходит наверх и смещается наружу, что негативно влияет на устойчивость автомобиля. Вообще, работа с точкой g-force – это сложная инженерно-практическая тема, не буду ее сейчас касаться, это повод для отдельного разговора.

Но есть и ряд негативных факторов при использовании стабилизатора.

Стабилизатор не дает разгружаться внутреннему колесу в повороте, что порой делает машину «недостаточной» на входе в поворот. Могут появляться дополнительные демпфирующие силы.

Если перевести в практическую плоскость, чем больше «зацеп», тем жестче нужен стабилизатор. Если двигаться по голому льду на нешипованном колесе, стабилизатор лучше отключить.

Обычно усилие сопротивления у стабилизатора неодинаково во всем диапазоне его работы. То есть сначала он работает мягко, по мере его скручивания усилие увеличивается.

Стабилизаторы бывают съемными и не съемными, регулируемыми и с постоянной жесткостью. В современныx раллийных автомобилях категории R омологируются по несколько стабилизаторов разной жёсткости для передней и задней оси. На тестах подбираются комбинации под конкретные условия. Но использование активных или регулируемых стабилизаторов запрещено, и сейчас уже не только в ралли. До введения запрета использование стабилизатора с механической регулировкой из салона (да, бывают и такие) позволяло, если пошел дождь посредине гонки, перевести его в самое мягкое положение прямо на ходу.

На гражданском автомобиле она выполнена из резинового материала с металлической обоймой. В центре стоит подшипник качения, чтобы шток амортизатора мог вращаться при повороте колеса автомобиля.

В спортивном автомобиле верхняя опора часто выполнена полностью из металла, без упругих элементов. Лишние упругие колебания тут ни к чему. В центре шарнир сферический, т.к. стойка амортизатора за счет кинематики подвески вращается в трех плоскостях, и подшипник качения работал бы на излом.

Часто опора имеет регулировку, и дает возможность изменять продольный (кастор) и поперечный углы наклона стойки.

Закончить первую часть я бы хотел, сказав пару слов про углы. Каждый из нас хотя бы раз сталкивался с регулировкой углов схождения и развала.

Для кольцевых автомобилей нужен больший угол развала, т.к. автомобиль движется по дуге поворота без скольжения, и, таким образом, мы можем обеспечить большее пятно контакта.

В ралли, наоборот, автомобиль скользит и чем «прямее» стоит колесо, тем больше пятно контакта. Конечно, абсолютно прямо колесо не ставится, небольшой угол развала есть всегда.

Схождение колес может влиять на прямолинейность движения автомобиля при разгоне. Если спереди выставлено расхождение, автомобиль будет «рыскать», но при этом более охотно заезжать в поворот в начальной фазе – входная поворачиваемость будет избыточной.

Если полноприводный автомобиль не стабилен на дуге поворота в небольшом скольжении и норовит «поехать боком», увеличение схождения задних колес поможет ему двигаться по дуге строже.

Иными словами, «углы» (схождение, развал, кастор) – это переменные параметры для разных погодных условий и разных трасс. Углы порой дают даже больше, чем щелчки настроек на амортизаторах.

Более того, углы схождения и развала влияют друг на друга. При больших отрицательных значениях углов развала нужно выставлять расхождение, т.к. иначе при прямолинейном движении колесо автомобиля будет стремиться внутрь по принципу катящегося «бочонка».

Вот мы и перешли плавно ко второй, практической части рассказа о работе подвески Renault Clio R3 Maxi на гравийном и снежно-ледовом покрытиях и особенностях ее настройки. Но это уже в следующей публикации, которая выйдет через неделю-две.

Надеюсь, у меня получилось рассказать про особенности подвески спортивного автомобиля понятным и несложным языком. Пост получился объемным, но надеюсь, легко читаемым.

Автор: Михаил Скрипников
Графика: Никита Абрамов

Какая подвеска автомобиля лучше — ликбез ЗР



 — Сударыня, почему же, позвольте вас спросить, вы не надели алмазные подвески? Ведь вы знали, что мне было бы приятно видеть их на вас.
А. Дюма «Три мушкетера»

Напомним: подвеской автомобиля называется вся совокупность деталей и узлов, соединяющих кузов или раму автомобиля с колесами.

Перечислим основные элементы подвески:



  • Элементы, обеспечивающие упругость подвески. Они воспринимают и передают вертикальные силы, которые возникают при проезде неровностей дороги.
  • Направляющие элементы — они определяют характер перемещения колес. Также направляющие элементы передают продольные и боковые силы, и возникающие от этих сил моменты.
  • Амортизирующие элементы. Предназначены для гашения колебаний, возникающих при воздействии внешних и внутренних сил



Вначале была рессора

У первых колесных не было никаких подвесок — упругие элементы попросту отсутствовали. А затем наши предки, вероятно, вдохновившись конструкцией стрелкового лука, стали применять рессоры. С развитием металлургии стальным полосам научились придавать упругость. Такие полосы, собранные в пакет, и образовали первую рессорную подвеску. Тогда чаще всего использовалась так называемая эллиптическая подвеска, когда концы двух рессор были соединены, а их середины крепились к кузову с одной стороны и к оси колес с другой.





У первых колесных транспортных средств никакой подвески не было.





И на передней, и на задней осях применены классические эллиптические рессоры.







Затем рессоры стали применять на автомобилях, причем как в виде полуэллиптической конструкции для зависимых подвесок, так и установив одну, а то и две рессоры поперек. При этом получали независимую подвеску. Отечественный автопром долго использовал рессоры — на Москвичах до появления переднеприводных моделей, на Волгах (за исключением Волги Сайбер), а на УАЗах рессоры применяются до сих пор.



Все, кто хоть раз пользовался услугами маршрутного такси на базе ГАЗели, ездили на машине с полностью рессорной подвеской. Листов в рессорах немного — два на передней оси и три на задней.



Рессоры эволюционировали вместе с автомобилем: листов в рессоре становилось меньше, вплоть до применения однолистовой рессоры на современных малых развозных фургонах.



Плюсы рессорной подвески

Минусы рессорной подвески



  • Простота конструкции — при зависимой подвеске достаточно двух рессор и двух амортизаторов. Все силы и моменты от колес рессора передает на кузов или раму, не нуждаясь в дополнительных элементах
  • Компактность конструкции
  • Внутреннее трение в рессоре с несколькими листами гасит колебания подвески, что снижает требования к амортизаторам
  • Простота изготовления, дешевизна, ремонтопригодность





  • Обычно используется в зависимой подвеске, а она сейчас встречается все реже
  • Достаточно высокая масса
  • Не очень высокая долговечность
  • Сухое трение между листами требует или применения специальных прокладок или периодической смазки
  • Жесткая конструкция с рессорами не способствует комфорту при малой нагрузке. Поэтому чаще применяется на коммерческих транспортных средствах.
  • Регулировка характеристик в эксплуатации не предусмотрена







Пружинная подвеска

Пружины начали устанавливать еще на заре автомобилестроения и с успехом применяют до сих пор. Пружины могут работать в зависимых и независимых подвесках. Их применяют на легковых автомобилях всех классов. Пружина, поначалу только цилиндрическая, с постоянным шагом навивки по мере совершенствования конструкции подвески приобрела новые свойства. Сейчас применяют конические или бочкообразные пружины, навитые из прутка переменного сечения. Все для того, чтобы усилие росло не прямо пропорционально деформации, а более интенсивно. Сначала работают участки большего диаметра, а затем включаются те, что поменьше. Так же и более тонкий пруток включается в работу раньше, чем более толстый.





На современных малолитражках спереди чаще всего применяют подвеску типа «качающаяся свеча», с пружинами сложного профиля.







В задней полузависимой подвеске недорогих легковых автомобилей почти безальтернативно применяется пружина.









Плюсы пружинной подвески

Минусы пружинной подвески



  • Отработанная и недорогая конструкция
  • Сравнительно высокая долговечность
  • Возможность обеспечения прогрессивной характеристики
  • Не нуждается в обслуживании и смазке





  • Подвеска получается не очень компактной, т.к. пружина не может передавать никаких усилий, кроме осевых, а потому требует направляющих элементов в виде рычагов.
  • Пружинная подвеска не обладает свойством гашения колебаний, а потому требует мощных амортизаторов
  • Нет возможности изменять характеристики подвески







Торсионы

А вы знаете, что почти в любом автомобиле с пружинной подвеской все равно есть торсионы? Ведь стабилизатор поперечной устойчивости, который сейчас ставят почти повсеместно, это и есть торсион. Вообще любой относительно прямой и длинный рычаг, работающий на кручение, представляет собой торсион. Как основные упругие элементы подвески торсионы стали применятся наряду с пружинами в самом начале автомобильной эры. Торсионы ставили вдоль и поперек автомобиля, использовали в самых разных типах подвесок. На отечественных автомобилях торсион использовался в передней подвеске Запорожцев нескольких поколений. Тогда торсионная подвеска пришлась кстати вследствие своей компактности. Сейчас торсионы чаще используют в передней подвеске рамных внедорожников.



Пример установки торсионов в передней подвеске Great Wall Hover.



Упругим элементом подвески является торсион — стальной стержень, работающий на кручение. Один из концов торсиона закреплен на раме или несущем кузове автомобиля с возможностью регулировки углового положения. На другом конце торсиона установлен нижний рычаг передней подвески. Усилие на рычаге создает момент, закручивающий торсион. Ни продольная, ни боковая силы на торсион не действуют, он работает на чистое кручение. Подтяжкой торсионов можно регулировать высоту передней части автомобиля, но при этом полный ход подвески остается прежним, мы только меняем соотношение ходов сжатия и отбоя.



На задних концах торсионов установлены рычаги, позволяющие регулировать преднатяг.





Плюсы торсионной подвески

Минусы торсионной подвески



  • Очень компактны и легки
  • Возможно регулирование преднатяга торсиона, что позволяет перенастраивать подвеску под конкретные требования
  • При поломке, что бывает крайне редко, легко заменить своими силами. Также упрощается ремонт передней подвески, которую всегда можно разгрузить просто ослабив торсионы.





  • Очень высокие требования к качеству изготовления, поскольку торсион представляет собой не просто пруток, а требует прочной заделки концов, обычно с помощью шлицевых соединений.
  • Относительно дороги в производстве







Амортизаторы

Из курса школьной физики известно, что любой упругой системе свойственны колебания с некой собственной частотой. А если еще будет воздействовать возмущающая сила с совпадающей частотой, то возникнет резонанс — резкое увеличение амплитуды колебаний. В случае с торсионной или пружинной подвеской бороться с этими колебаниями и призваны амортизаторы. В гидравлическом амортизаторе рассеивание энергии колебаний происходит за счет потери энергии на перекачивание специальной жидкости из одной камеры в другую. Сейчас телескопические амортизаторы распространены повсеместно, от малолитражек до большегрузных автомобилей. Амортизаторы, называемые газовыми, на самом деле тоже жидкостные, но в свободном объеме, а он есть у всех амортизаторов, содержится не просто воздух, а газ под повышенным давлением. Поэтому «газовые» амортизаторы всегда стремятся вытолкнуть свой шток наружу. А вот у следующего вида подвесок без амортизаторов можно обойтись.

Пневматическая подвеска



В пневматической подвеске роль упругого элемента играет воздух, находящийся в замкнутом пространстве пневмобаллона. Иногда вместо воздуха используют азот. Пневмобаллон представляет собой герметичную емкость со стенками из синтетических волокон, завулканизированных в слой герметизирующей и защитной резины. Конструкция во многом напоминает боковину шины.

Важнейшим качеством пневмоподвески является возможность изменять давление рабочего тела в баллонах. Причем перекачка воздуха позволяет устройству играть и роль амортизатора. Система управления позволяет изменять давление в каждом отдельном баллоне. Таким образом автобусы могут вежливо наклоняться на остановке для облегчения посадки пассажиров, а грузовики сохранять постоянную «стать», будучи набитыми под завязку или абсолютно порожними. А на легковых автомобилях пневмобаллоны могут устанавливаться в задней подвеске для сохранения постоянного дорожного просвета в зависимости от загрузки. Иногда в конструкции внедорожников применяют пневмоподвеску и на передней, и на задней осях.



Передняя пневмоподвеска внедорожника Audi Q7.



Пневмоподвеска позволяет регулировать клиренс автомобиля. На больших скоростях машина «приседает» ближе к дороге. Поскольку при этом центр масс становится ниже, уменьшается валкость в поворотах. А на бездорожье, где важен большой дорожный просвет, кузов, наоборот, приподнимается.

Пневмоэлементы совмещают в себе функции пружин и амортизаторов, правда только в тех случаях если это заводская конструкция. В тюнинговых конструкциях, когда пневмобаллоны просто добавляют к существующей подвеске, амортизаторы лучше оставить.



Плюсы пневматической подвески

Минусы пневматической подвески



  • Невысокая масса
  • Возможность изменения жесткости
  • Поддержание постоянного клиренса
  • Возможность изменения клиренса
  • Заменяет упругий и гасящий колебания элементы





  • Высокая сложность и цена всей системы
  • На легковых автомобилях и внедорожниках долговечность ниже, чем у других типов подвесок.





Установку пневмоподвесок очень любят тюнингисты всех мастей. И, как обычно, кто-то хочет пониже, кто-то повыше.





Пневматическая подвеска монструозного пикапа.







Тюнинговые пневмостойки, которые предназначены для замены традиционных амортизаторов с пружиной.







Пневмоподвеска на подготовленном внедорожнике. Ход подвески вниз ограничен ремнем.







Зависимая и независимая подвеска

Все слышали выражение «у него независимая подвеска по кругу». А что же это значит? Независимой подвеской называется такая подвеска, когда каждое колесо совершает ходы сжатия и отбоя (вверх и вниз) не оказывая влияния на перемещения других колес.





Независимая передняя подвеска торсионного типа чаще всего применяется на внедорожниках.







Независимая задняя подвеска применяется начиная от С-класса и до самых сложных и дорогих представительских автомобилей.







Независимая подвеска типа МакФерсон с L или А-образными рычагами — сегодня самый распространенный тип передней подвески в мире. Простота и дешевизна конструкции совмещаются с неплохой управляемостью.



Независимая передняя подвеска на L-образных рычагах и стойках МакФерсон (McPherson).





Зависимой называется такая подвеска, когда колеса объединяет одна жесткая балка. При этом ход одного колеса, например вверх, сопровождается изменением угла наклона другого колеса относительно дороги.



Жесткая балка заднего моста подвешивается к раме на пяти тягах.



Раньше такие подвески применялись весьма широко — взять хоть наши Жигули. Теперь только на серьезных внедорожниках с мощной неразрезной балкой заднего моста. Зависимая подвеска хороша только своей простотой и используется там, где по условиям прочности необходим жесткий неразрезной мост. Еще есть полузависимая подвеска. Такая используется на задней оси недорогих автомобилях. Она представляет собой упругую балку, которая связывает оси задних колес.



Задняя полузависимая подвеска благодаря простоте, дешевизне и неплохим характеристикам широко распространена.



Полузависимая подвеска обеспечивает относительно неплохие характеристики, при этом намного дешевле независимой. А вот независимая подвеска — королева подвесок — обеспечивает оптимальное сцепление каждого колеса с дорогой и наименьшую передачу толчков от неровностей на кузов автомобиля. При этом такая конструкция самая дорогая в обслуживании.

Вам помягче?

Какую подвеску предпочесть? Мягкую или жесткую? Ответим очень просто — ту, которая нравится вам, но при этом ту, которой оснастили данную модель автомобиля разработчики. Выбирайте себе автомобиль при покупке по шкале «Жестко — Мягко», а не пытайтесь усовершенствовать конструкцию после покупки. Амортизаторы разных производителей имеют разную славу на рынке: одни жестче, другие помягче. Но производитель впрямую никогда вам об этом не скажет. На коробке будет указано, применим данный амортизатор к вашему автомобилю, или нет.

Еще один способ которым допустимо немного менять жесткость подвески автомобиля, это установка шин более высокого или более низкого профиля из диапазона допускаемых заводом изготовителем. Об этом читайте здесь.

Заключение

Каждый тип подвески нашел свою нишу и неплохо себя там чувствует, продолжая постепенно развиваться. Пожалуй, специалисты в области двигателей внутреннего сгорания останутся без работы раньше, чем подвесочники! А если серьезно, то самой совершенной считается пневмоподвеска. Пока ее недостатком является сложность конструкции и цена. Но со временем, если не изобретут ничего нового, то за независимой пневмоподвеской будущее. А еще старайтесь поддерживать подвеску в исправности. Не стоит ездить с пустыми амортизаторами, гнутыми рычагами и пружиной, от которой «всего один виток с краешку отломился».

Пишите в комментариях, какой тип подвески предпочитаете вы и почему.

Фото: «За рулем» и из архива автора

Самые популярные типы подвесок автомобилей

Подвеска МакФерсона

Подвеска МакФерсона – это пожалуй самый популярный вид автомобильной подвески, основным элементом которой служит амортизаторная стойка. Она была получена путем развития подвески с двойными поперечными рычагами, но в отличие от своих предшественников, МакФерсон имела только один поперечный рычаг снизу. Заменой второго рычага служил шарнир, расположенный высоко под крылом, — крепление на брызговике крыла поворотной стойки. Эта стойка также выполняет работу амортизатора, она скрепляет шарнир с нижним рычагом. Роль растяжки в такой конструкции играет стабилизатор поперечной устойчивости, но также встречаются типы подвесок автомобилей, где используются Г-образные и треугольные рычаги.

Самая распространенная схема подвески легковых машин

Наверно основным параметром подвески МакФерсона является наклон амортизаторной стойки. В процессе корректировки ходовых качеств машины применяется и поперечный, и продольный наклон. Иногда упорным элементом в МакФерсоне может служить торсион вместо пружины. Помимо этого, пружина в такой подвеске не обязательно находится вокруг стойки амортизаторов – в некоторых моделях авто, как показала диагностика подвески автомобиля, сделанная своими руками, амортизаторная стойка, линки, установленные на авто, и пружина могут быть смонтированы отдельно друг от друга.

Энергоемкость и кинематика

Так же как и торсионная подвеска автомобиля МакФерсон уступает подвеске на двойных рычагах разве что в параметрах кинематики (из-за весомого изменения развала колес во время хода отбоя и сжатия). Она занимает больше места по высоте, ощутимо передает вибрации и шумы на кузов и сложна в ремонте, так как приходится проводить демонтаж всей стойки.

Но подвеска МакФерсона выигрывает в цене и технологичности в производстве, имеет маленькую массу, что, несомненно, важно для современного автомобилестроения. Такая подвеска может быть вмонтирована в машину своими руками и в домашних условиях. Конструкция не особо сложная, опытный водитель должен справиться.

Двухрычажная подвеска

Этот тип подвески автомобиля состоит из двух, как правило, треугольных рычагов, один из которых шарнирно подсоединен к раме, либо к подрамнику, а второй опирается на кузов. Упругий элемент находится между двумя рычагами. Его задача – гасить колебания. Также в состав упругого элемента входят телескопический амортизатор и пружина, установленная вертикально. Устройство автомобиля, а именно передней его подвески имеет конструктивные особенности, от которых зависит поведение машины на дороге. Наверно самым важным моментом является расположение А-образных рычагов и их длина.

Особенности конструкции

Конструктора автомобилей редко применяют короткие рычаги с одинаковой длиной, ведь при соприкосновении колес с неровностью на дороге произойдет не только вертикальный импульс, но и импульс по горизонтали. А это значит, что движение будет изменяться случайным образом, и управлять автомобилем будет крайне затруднительно. Конечно же, назначение подвески автомобиля – сохранять управляемость и плавность передвижения даже по самому разному покрытию. Теперь поговорим о плюсах и минусах данной системы.

Если сравнивать двухрычажную подвеску с популярной амортизаторной стойкой МакФерсона, то она обладает ощутимыми преимуществами: во-первых, акустический комфорт в салоне автомобиля выше, во-вторых, кузов меньше подвержен неровностям дороги из-за подрамника. Эта информация пригодится студентам автомобильных техникумов, если им понадобится сделать реферат на тему: как устроена подвеска автомобиля.

Естественно, что без недостатков тоже не обойтись: двухрычажная подвеска дороже МакФерсона не только в ремонте, но и в изготовлении. Также она требует более сложных решений кузова с деформируемыми областями, чтобы обеспечить необходимую безопасность для пассажиров и водителя.

Схема двухрычажки

Многорычажная подвеска

Многорычажная подвеска похожа на независимую двухрычажную подвеску на двойных рычагах, где каждый рычаг разделен на два самостоятельных звена. Каждое звено и рычаг контролирует конкретный аспект поведения колеса, к примеру, его смену развала или поперечного перемещения. Обычно звенья сконструированы так, что не влияют на работу друг другу, но встречаются модели подвесок, где им придается определенная форма.

Это делается для того, чтобы освободить место, которое необходимо для интерьера кузова, либо других особенностей конструкции. Вы можете увидеть пример того, как устроена нестандартная подвеска автомобиля, фото см. ниже.

Многорычажка Lamborghini Aventador

Процесс проектирования такой подвески достаточно сложен, и может выполняться только при помощи компьютера. Также она дорога в производстве и ремонте. Это были «отрицательные» стороны, хотя их сложно назвать проблемными. Многрычажка подойдет для всех пассажиров. Большое количество шарниров, звеньев и сайлент-блоков отлично смягчают удары при резкой встрече с препятствием.

Благодаря этим же мощным сайлент-блокам значительно увеличивается изоляция шума, что делает поездку более комфортной. Касаемо подвески, вы сможете ознакомиться с информацией о том, как поднять подвеску автомобиля, как сделать ее более спортивной и многое другое вы найдете на нашем сайте.

Задняя зависимая и независимая подвеска

Независимая система

Независимые подвески устроены так, что колеса одной и той же оси могут вращаться независимо друг от друга. К примеру, когда правое наехало на бугорок, левое, не вздрогнув, продолжает свой путь по траектории. В этом-то и вся соль: водители, чьи автомобили оборудованы независимыми подвесками, комфортнее чувствуют себя на дороге. Они легче в контроле и безопаснее, особенно это касается высоких скоростей. Опять же, все зависит от качества. Если это передняя подвеска, например, автомобиля таврия, то, скорее всего, вам придется раз в два года, а то и каждый год, заниматься ее профилактикой и ремонтом.

Зависимая система

Теперь о зависимых подвесках. Обычно они представляют собой балку-мост. Колеса будто посажены на единую ось, которая управляет ими во время движения. Если в случае с независимой подвеской колеса живут своей жизнью, то здесь придется платить за одну кочку всеми колесами. Наверно это главный минус такой подвески. Основным же плюсом является ее «неубиваемость». Ведь недаром американские инженеры говорили, что в машине не ломается только та деталь, которой нет.

Сколько стоит ремонт подвески автомобиля?

Ваша подвеска обеспечивает плавность хода и усердно справляется с неровностями дороги. Подвеска является частью шасси и состоит из пружин, амортизаторов, стоек, а также рычагов, подшипников и шаровых шарниров. Со временем детали подвески изнашиваются, протекают, деформируются или ломаются, что вызывает различные проблемы с безопасностью . Очень важно заменить детали, пока не поздно. Но от чего зависит стоимость?

Прочтите о факторах, влияющих на стоимость ремонта подвески:

1.Марка и модель вашего автомобиля

Стоимость ремонта подвески зависит от марки, модели и года выпуска автомобиля. На роскошных или высокопроизводительных автомобилях, таких как внедорожник или большой седан, стоимость будет выше. Но если это старый автомобиль с ржавчиной под ним, механику может потребоваться много времени, чтобы достать и удалить старые детали, что также может привести к более высокой цене.

2. Повреждения и детали, требующие замены

Среднюю стоимость ремонта подвески оценить сложно.Цена покрывает саму деталь (от дешевых брендов до деталей подвески оригинального качества), трудозатраты, а также сложность замены.

Помните, что в автомобильной подвеске детали обычно заменяются попарно. Это означает, что, например, будут заменены левая и правая стойки. Также принято обновлять переднюю и заднюю части одновременно. Это необходимо для поддержания баланса и устойчивости, а также для предотвращения нагрузки старых или частично изношенных деталей на новые.

Если вы замените только одну сторону, это создаст дисбаланс: большее напряжение будет оказываться на стороне, которую не заменили, и сократит срок ее службы.

Вашему автомобилю может потребоваться регулировка углов установки колес после замены деталей подвески, что еще больше увеличит стоимость ремонта. Посмотрите в руководстве пользователя, рекомендуется ли регулировка углов установки колес. Даже малейшая несоосность может привести к преждевременному износу шин и повреждению деталей рулевого управления и подвески.

3. Гараж рядом с вами

Затраты на ремонт сильно различаются в зависимости от района, а также от вашего механика, поэтому важно позвонить в местные гаражи, чтобы узнать смету ремонта подвески.Регулировка новой системы подвески сложна. Замена может быть совмещена с компьютеризированными тестами и диагностикой для обеспечения оптимального баланса.

4. Марка деталей подвески

Спросите у местных механиков, какие марки они рекомендуют. Цены различаются для разных производителей запчастей. Это зависит от качества материалов, дизайна и любых инновационных продуктов, которые делают их более эффективными или долговечными. Может возникнуть соблазн выбрать самые дешевые запасные части.Но если вы выберете надежную марку подвески, у вас больше шансов сэкономить деньги в долгосрочной перспективе за счет использования надежных деталей по хорошей цене.

5. Страхование вашего автомобиля

Уточните у своей страховой компании, покрывается ли вам ремонт подвески. Это будет зависеть от того, зачем это нужно; произошло ли это в результате удара или столкновения или просто из-за общего «износа»? Если у вас есть стандартная страховка, общий износ не будет покрываться, но ваш страховщик может покрыть расходы, если вы не несете ответственности за конкретный инцидент (например,неприятный удар из выбоины, вызвавший перекос или повреждение деталей).

Страховые полисы сильно различаются: одни покрывают затраты на детали и рабочую силу, а другие гарантируют только стоимость запасных частей.

Не избегайте неизбежного, если подозреваете, что вам нужно заменить детали подвески. Стоимость ремонта подвески поможет вам избежать дальнейших проблем, которые могут возникнуть в будущем, а также обезопасит вас с автомобилем, который ездит с максимальной эффективностью.

10 ключевых факторов в конструкции подвески

Конструктор Lister Storm LMP раскрывает свои секреты разработки подвески

При разработке системы подвески необходимо учитывать 10 ключевых факторов, будь то одноместный автомобиль или спортивный прототип, и часть навыков дизайнера заключается в урегулировании конфликтов между ними.

Конечно, стремятся избегать компромиссов в любом направлении, но неизбежно одни критерии будут иметь приоритет над другими.Наиболее важные из них:

  • Монтажная жесткость
  • Упаковка автомобиля (аэродинамика, конструкция шасси и нормативные требования)
  • Cg высота
  • Неподрессоренная масса
  • Охлаждение (тормоза и подшипники).

Другие второстепенные приоритеты включают - в произвольном порядке:

  • Стоимость
  • Эргономика
  • Ресурсы дизайна
  • Коэффициент движения
  • Геометрия

У других дизайнеров, возможно, будут другие взгляды на эти приоритеты.

Но хотя механикам и счетчикам это может не понравиться, я считаю, что факторы, не связанные с производительностью, такие как эргономика и стоимость, должны быть второстепенными для автомобиля, для которого производительность является главной целью. Более удивительным для некоторых будет тот второстепенный приоритет, который я придаю геометрии, и я расскажу об этом позже, но я должен подчеркнуть, что если приоритет один равен 100, то приоритет два равен 90: другими словами, все имеет значение.

Главный приоритет среди 10 - упаковка автомобиля, потому что, если автомобиль не соответствует правилам, он не участвует в гонках, а если он не работает аэродинамически, он не выигрывает.По сравнению с одноместным автомобилем, где вращающиеся шины имеют большое и в значительной степени неизменное влияние, обволакивающий кузов прототипа имеет гораздо большее аэродинамическое и, следовательно, эксплуатационное значение. Вместе правила и аэродинамическая программа будут определять объемы, доступные для передней подвески, тогда как задняя подвеска будет контролироваться структурой и аэродинамикой.

В моем последнем проекте Lister Storm LMP - который я упоминаю в этой статье - я решил пропускать охлаждающий воздух для радиаторов и передних тормозов через переднюю подвеску.Чтобы свести к минимуму засорение элементами подвески и очистить совки передних тормозов, было большое вертикальное разделение между верхними и нижними поперечными рычагами, причем верхний поперечный рычаг был расположен как можно выше в пределах обода колеса (диаметром 18 дюймов). Это имело и другие положительные эффекты, такие как уменьшение нагрузки на поперечные рычаги, выравнивание путей нагрузки на поперечных рычагах с верхней и нижней обшивкой пространства для ног (минимальная высота регулируется регулировкой) и обеспечение разумного вертикального угла для тяги.

Приведение в действие тяги

нетрадиционно для современных спортивных автомобилей, но я выбрал его по ряду причин. С точки зрения упаковки это означало, что я мог заполнить свободный объем пружинами и амортизаторами, сохраняя при этом линию капота (обычно приподнятую, чтобы покрыть амортизаторы с толкателем). Кроме того, он предлагал меньшую высоту Cg, чем толкатель, и возможность снизить вес и стоимость за счет использования одного подвесного кронштейна для выполнения нескольких функций: наш «мульти-кронштейн» (и его специальная вставка в шасси) обеспечивали крепления для передней стойки FLWB (передний нижний поперечный рычаг), амортизатор, стабилизатор поперечной устойчивости и носовой ящик.Шарнир коромысла с двойным срезом также намного легче, чем обычный толкатель с одинарным срезом, и передает свои нагрузки непосредственно на жесткое пересечение стороны пространства для ног и пола. Тяга крутая и короткая, поэтому ее поперечное сечение может быть небольшим. Очевидно, что сжимающие нагрузки, воспринимаемые тяговым штоком, невелики, так что коробление не вызывает беспокойства, и небольшое поперечное сечение является преимуществом, поскольку тяга находится в потоке охлаждающего воздуха.

Главный компромисс, конечно же, заключался в эргономике, при которой расположение толкателей не имеет себе равных.Кроме того, я был довольно ограничен в длине демпфера и, следовательно, в соотношении движения, которое я мог использовать. Для прототипа я бы предпочел около 0,8: 1, с демпфером, перемещающимся в 1,25 раза больше смещения колеса: у Lister гораздо меньше спереди. Я также поменял длину рычага подвески на уменьшение высоты капота, разрешенное использованием тяговых тяг. Поскольку пространство для ног должно быть минимум около 690 мм (27,2 дюйма) в ширину, для использования длинного нижнего поперечного рычага в сочетании (по аэродинамическим причинам) с приподнятым пространством для ног необходимо, чтобы задняя нога FLWB прошла через пространство для ног. стена или под ногами.Любой из этих вариантов слишком скомпрометировал конструкцию шасси, поэтому я выбрал короткий FLWB, внутренние крепления которого прикреплены болтами к нижнему углу пространства для ног. После того как решение было принято, длину FTWB стало легко определить.

Мое отношение к геометрии подвески прагматично и, в отсутствие необходимых инструментов, не ограничивается наукой. Дело не в том, что я считаю, что геометрия подвески не имеет значения - отнюдь, я считаю, что это очень важно, - но дизайн - это наилучшее использование доступных ресурсов, будь то деньги, время, материалы, технологии производства или инструменты инженерного анализа.Например: центры валков на самом деле зависят от силы, а не от геометрии, и поэтому требуют более сложных инструментов анализа, чем были доступны мне.

Настройка подвески и настройка и точная настройка подвески.

«Спасибо, что прочитали наше подробное руководство по настройке подвески»

Многие люди просто сосредотачиваются на том, чтобы опустить автомобиль, и полагают, что более жесткие пружины и меньший дорожный просвет улучшат управляемость.

Однако есть много других настроек вашей подвески, которые могут существенно повлиять на управляемость, прежде чем вы даже подумаете о замене компонентов.

Удары обычно представляют собой поршень внутри жидкости, а некоторые имеют дополнительную газовую камеру для поглощения ударов (газ сжимается, тогда как жидкость не сжимается под давлением).

Удары могут иметь довольно сложную структуру.

При испытании ударов на вашем автомобиле вы отскакиваете от него - если вы отскакиваете более одного раза, значит, ваш амортизатор исчезает.

Машина без толчков ехала как на рессоре и просто везде подпрыгивала.

Точная настройка подвески может значительно повысить устойчивость на поворотах ИЛИ на прямой (как правило, вы не можете улучшить и то, и другое, здесь есть выбор).

(Демпфер - амортизатор).
Настройки привязки и отскока

Это демпфирующая сила амортизатора. Граница - это скорость, с которой ударная волна допускает сжатие, а отскок - это скорость, с которой ударная волна ослабляет сжатие.

Если ваша подвеска оснащена регулятором демпфирования, вы можете поиграть с этими настройками и получить оптимальные настройки. Теперь возможна электронная регулировка автомобиля, и если вы рассматриваете возможность дрифта на автомобиле, вам действительно стоит приобрести одну из этих настроек.

Что такое развал

Угол поворота колеса к дороге. Если вы перенесете весь свой вес на внешнюю сторону ступней, вы получите положительный развал, а если вы перекроете ступни внутрь, так что весь ваш вес будет на внутренней стороне, вы получите отрицательный развал.

Когда автомобиль скатывается в поворот, развал может иметь большое значение для управляемости, а также для срока службы шин. К сожалению, оптимальная настройка развала для управляемости приведет к преждевременному износу шин!

Передние колеса настроены на отрицательный развал при отклонении колеса вверх. Настройка развала - это угол колеса по отношению к дороге, а также угол колеса по отношению к шасси. По мере того, как автомобиль поворачивает и кренится, геометрия подвески должна поддерживать наилучший угол контакта шины с дорогой.

Вот почему производители делают все возможное, чтобы правильно настроить свои автомобили, и когда вы вносите изменения в подвеску, вашей целью должно быть стремление максимально приблизиться к спецификациям производителей.

Как правило, чем точнее настроена подвеска, тем меньше вариаций при нагрузке и тем меньше места у вас для игры.

Начните с настроек производителя и измените их, немного увеличив отрицательный развал, и проверьте результаты. Если вы не чувствуете разницы, то зачем вам это нужно!

Помните, что бордюры колес и удары по неровностям могут нарушить настройку развала колес.Температура шин влияет на развал, поэтому его лучше всего настраивать с теплыми шинами!

Что такое Caster

Представьте, что сегодня ветреный день, и вы наклоняетесь вперед - теперь у ваших ног есть отрицательный заклинатель.

Угол ступицы колеса по отношению к рычагу подвески описывается как угол ролика.

Положительный ролик удерживает колесо прямо во время движения - как у коляски, рычаг, соединяющий ступицу, смещен немного назад. Результатом является стабильность, тогда как нейтральный развал может привести к качанию колеса вокруг оси.

Угол, под которым установлено колесо автомобиля, создает больший развал при повороте колеса.

Что такое Toe in and out и для чего он нужен?

Встаньте, как Чарли капеллан, поставив пятки вместе, а пальцы ног расставлены. Теперь представьте, что шины вашей машины тоже расположены под этим углом - это известно как Toe Out.

Зацеп - это место, где пятки расставлены, а пальцы ног вместе. Очевидно, что угол схождения в машине едва заметен.

Влияние этой настройки на автомобиль - устойчивость - схождение дает большую устойчивость на прямой, и автомобиль сопротивляется повороту вправо или влево.

Toe out дает гораздо более быструю реакцию на рулевое управление.

Некоторые люди упрощают это и говорят, что Toe in является предпочтительной настройкой дорожного автомобиля, а Toe out - настройкой трека.

Привод и геометрия подвески автомобиля вступают в игру, и некоторым дорожным автомобилям нужно двигаться с носком в отрицательную сторону, а некоторые лучше работают с ним немного в сторону положительного.

В конце концов, вы сами решаете, сколько Toe вам нужно и что вам подходит в вашей машине, с вашим стилем вождения на обычных дорогах, которые вы используете.

Схождение в равной степени относится и к задним шинам, хотя обычно они имеют меньший угол, чем передние.

Отводной ролик

Устранение крена в поворотах способствует устойчивости на поворотах и ​​удерживает все четыре колеса на земле.

При очень сильном толчке большинство серийных автомобилей поднимает заднее колесо над землей, и при поворотах вам действительно нужно как можно больше резины, контактирующей с черным материалом.

Балка безопасности, также известная как стабилизатор поперечной устойчивости, помогает удерживать автомобиль ровно в углу, поднимая лифт с одной стороны и пытаясь переместить его на другую.

Поскольку это невозможно, подъемник эффективно опускается, и все остается в контакте с дорогой.

Распорки

укрепляют верхнюю часть опор подвески и помогают уменьшить прогиб, когда вы сильно толкаете автомобиль, а также имеют небольшое преимущество в уменьшении крена.

Жесткость пружины

Если пружины слишком жесткие, автомобиль будет подпрыгивать по неровностям и неровностям дороги.

Если он будет слишком мягким, то машина будет просто валяться (хотя поездка будет действительно комфортной).

Лучшие амортизаторы регулируются на автомобиле и позволяют настроить их идеально в соответствии с вашим стилем вождения.

Если у вас немного более мягкие пружины спереди, нос автомобиля будет заедать в поворотах, и у вас будет больше избыточной поворачиваемости (задняя часть становится легче и имеет тенденцию расширяться в поворотах). Если мягкие пружины находятся сзади, вы получите недостаточную поворачиваемость, как в настоящее время настраивается большинство серийных автомобилей, потому что неопытный водитель лучше реагирует на недостаточную поворачиваемость, чем на избыточную.

Втулки (втулки)

Они соединяют компоненты подвески с шасси автомобиля. Резиновые со временем портятся.

Новые полиуретановые втулки служат дольше и обеспечивают более жесткую управляемость, но, поскольку они более жесткие, они могут сделать поездку более ухабистой.

Они также могут ускорять износ других компонентов подвески.

Набор новых полиуретановых втулок повысит управляемость вашего автомобиля, уменьшая неровность и раскачивание, присущие резиновым.

Вы можете получить полный набор втулок подвески для большинства автомобилей, хотя в более редких моделях часто доступны только основные втулки из полиуретана.

Втулки под заказ часто могут быть изготовлены в соответствии с вашими требованиями.

Новый набор резиновых втулок OEM существенно изменит управляемость вашего автомобиля.

Пожалуйста, присоединяйтесь к нам на нашем дружеском форуме, чтобы быть в курсе последних тенденций тюнинга и модификации автомобилей для вашего автомобиля.

ПОЖАЛУЙСТА, ПОМОГИТЕ: МНЕ НУЖНЫ ВАШИ ПОЖЕРТВОВАНИЯ, ЧТОБЫ ПОКРЫТЬ РАСХОДЫ НА РАБОТУ ЭТОГО САЙТА И ПОДДЕРЖАНИЕ ЕГО РАБОТАЯ не беру с вас за доступ к этому веб-сайту, и это экономит большинство читателей TorqueCars долларов на 100 долларов каждый год - , но мы НЕ ПРИБЫЛЬНЫ и даже не покрываем наши расходы. Чтобы мы продолжали работать, ПОЖАЛУЙСТА, Пожертвуйте здесь

Эта статья была написана мной, Уэйнном Смитом, основателем TorqueCars, и я ценю ваши отзывы и предложения. Эта запись была подал в раздел Обработка, Тюнинг. Вы можете оставить отзыв ниже или присоединиться к нашему форуму, чтобы подробно обсудить эту статью и модификацию автомобиля с нашими участниками.

Если вам понравилась эта страница , поделитесь ею с друзьями, напишите ссылку на своем любимом форуме или используйте параметры закладок, чтобы сохранить ее в своем профиле в социальной сети.

Обратная связь

Пожалуйста, используйте наш форум , если вы хотите задать вопрос по настройке , и обратите внимание, что мы не продаем запчасти или услуги, мы просто интернет-журнал.

Помогите нам улучшить, оставьте предложение или дайте чаевые

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
