Поломка втягивающего реле стартера: признаки и причины неисправности, проверка

Содержание

признаки и причины неисправности, проверка

Отказ автомобиля заводиться после поворота ключа в замке зажигания часто происходит по вине неисправного втягивающего реле. В таких случаях водителю важно знать, как его проверить, и в случае поломки втягивающего запустить двигатель. Реле достаточно просто устроено, потому выявить неисправность и устранить ее самостоятельно под силу даже неопытному автолюбителю.

Назначение и принцип работы втягивающего реле

На большинстве автомобилей втягивающее устройство смонтировано со стартером в одном блоке, и предназначается для управления муфтой свободного хода. В конце муфты находится шестерня, вращающая маховик двигателя в момент запуска, но во время его работы такое вращение не допускается, так как приводит к поломке стартера или бортовой электросети, если стартер начнет работать в режиме генератора.

Для этого втягивающее устройство выдвигает муфту только при необходимости запуска двигателя, после чего возвращает в исходное положение, убирая шестерню из зацепления с маховиком. Особенность втягивающего реле в том, что работа стартера может производиться только при его срабатывании. Это сделано для исключения переломов зубьев в момент встречи вращающихся шестерен муфты и маховика.

Внутри реле размещена катушка с якорем, на которую действует ток после замыкания цепи. Возникшее вокруг катушки магнитное поле двигает к ней якорь, сжимая возвратную пружину и толкая рычаг, который перемещает муфту свободного хода. При запуске двигателя электрическая цепь катушки размыкается, сила магнитного поля исчезает, и возвратная пружина толкает якорь с муфтой в исходное положение.

Признаки неисправности втягивающего устройства

На поломку втягивающего устройства могут указывать следующие признаки:

  1. После пуска двигателя отключения стартера не происходит, он вращается с большой скоростью и характерным жужжащим звуком.
  2. После поворота ключа в замке зажигания происходит щелчок, показывающий срабатывание устройства, но вращения стартера не наблюдается. Иногда при обрыве в катушке, заедании якоря в определенном положении или отсутствии питания щелчок может отсутствовать.
  3. После поворота ключа в замке стартер начинает вращаться вхолостую, не воздействуя на маховик двигателя.

Возможные причины неисправности

Втягивающее реле может выйти из строя по следующим причинам:

  1. При повреждении корпуса.
  2. При повреждении магнита с обмотками.
  3. При нарушении контактов.
  4. При ослаблении возвратной пружины.
  5. При возникновении проблем с якорем.

Все поломки реле происходят из-за физического износа, пригорания контактных пластин, разрушения компонентов, перегорания обмоток.

Проверка втягивающего реле

Определить работоспособность втягивающего устройства возможно без его демонтажа со стартера автомобиля следующим способом:

  1. Осуществить проверку идущей к реле проводки на наличие обрыва.
  2. Если проводка исправна, проверяется срабатывание тягового реле. Для этого поворачивают ключ зажигания и слушают щелчок срабатывания, его отсутствие говорит о неисправности реле.
  3. Если щелчок срабатывания слышен, но вращения стартера не происходит, возможной причиной неисправности является подгорание контактных пластин. Для проверки предположения на реле отсоединяют клемму, идущую от замка, после чего отверткой замыкают клемму, идущую от аккумулятора, с клеммой, которая идет на стартер. В итоге получится подача электричества на его двигатель, минуя реле. Если началось вращение, неисправно втягивающее устройство.
  4. Проверка показателя напряжения, идущего на стартер, позволит определить, в чем заключается проблема – в проводке, АКБ или стартере. Мультиметр подключают к плюсовой клемме реле, куда подходит напряжение аккумулятора, а минус прибора подсоединяют к массе. При включении в этот момент зажигания, напряжение должно быть 12 В. Если показатель ниже – энергии аккумулятора, скорее всего, недостаточно для запуска двигателя, но хватает, чтобы срабатывало реле.

Проверка втягивающего реле на снятом стартере

Проверку работоспособности реле удобнее производить на снятом стартере. Но перед демонтажем делают несколько операций, позволяющих выявить неполадку:

  1. Проверяют надежность крепления клемм, состояние АКБ, удаляют окислы с контактов и клемм аккумулятора.
  2. Убеждаются в надежности крепления проводки к стартеру гайками. Если заметна коррозия, контакты зачищают мелкой наждачной бумагой.
  3. Проверяют состояние реле включения стартера.

Стартер снимается после отсоединения подходящих к нему проводов и откручивания болтов крепления. В некоторых автомобилях на эту операцию уйдет много усилий, так как агрегат может располагаться в плохо доступном моторном отсеке.

После извлечения стартера, его очищают от грязи, обрабатывают наждачной бумагой окисленные контакты, и начинают проверку в следующем порядке:

  1. Агрегат размещают рядом с АКБ, от клемм которой идут провода с «крокодилами».
  2. Плюсовая и минусовая клеммы соединяются с соответствующими контактами на втягивающем устройстве.
  3. Свободным концом минусового провода касаются к корпусу стартера и наблюдают результат:
  • Если произошел отчетливый щелчок в реле, значит оно работает;
  • Если втягивающее не подает «признаков жизни», оно нуждается в замене или ремонте.

Ремонт разборного втягивающего реле

Завод-изготовитель оснащает стартеры неразборным или разборным втягивающим устройством. Неразборное реле в случае поломки подлежит замене, а разборное можно починить. Описанный метод позволяет произвести проверку втягивающего реле всех моделей ВАЗ: 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, Нива, Лада Приора, Калина, Гранта, Веста и большинства иномарок.

Разборка и ремонт реле осуществляется в следующем порядке:

  1. Откручивают гайки крепления крышки корпуса.
  2. При необходимости дополнительно отпаивают концы обмоток.
  3. После снятия крышки осматривают силовые контакты:
  • При их подгорании производят зачистку поврежденной части наждачной бумагой;
  • При износе производят замену.
  1. Устройство собирается в обратном порядке и проверяется на работоспособность.
  2. Отремонтированное реле устанавливается обратно на стартер.

основные неисправности и особенности выбора

В морозную погоду нередки ситуации, когда при попытках завести автомобиль можно услышать лишь шум работы всего стартера или же отдельных его компонентов. Конечно, замена стартера могла бы решить проблему, однако часто неисправность касается лишь двух его компонентов – бендикса, втягивающего реле. Именно о втором компоненте мы и поговорим, заодно ответив на вопросы примерно такого содержания: как проверить втягивающее реле, как его отремонтировать и как подбирать новое реле в случае необходимости.

Немного теории

Вообще, современные стартеры оснащаются парой реле. Первое отвечает за включение агрегата. Оно находится непосредственно в моторном отсеке, причем в отдельных моделях автомобилей реле помещается еще и в отдельный корпус. Второе реле, называемое тяговым (втягивающим), устанавливают прямо на стартер. Функций у данного устройства несколько:

  • Обеспечение синхронной работы узлов автомобильного стартера при запуске ДВС;
  • Распределение эл. энергии между эл-магнитным реле и моторчиком стартера;
  • Обеспечение совместной работы обгонной муфты и венца маховика (подвод шестерней) и, наоборот, отвод шестерней в нужный момент времени.

Вот как все устроено: когда в замке зажигания были замкнуты контакты, сразу же срабатывает обычное реле стартера, отвечающее за подачу напряжения от аккумулятора к т.н. втягивающую обмотку. В результате наводится магнитное поле, воздействующее на якорь реле, за счет тот попадает внутрь обмотки. Теперь осуществляется сразу 2 действия: начинает двигаться вилка стартера, помогая сдвинуться обгонной муфте, еще называемая бендиксом, а также замыкаются контакты установленного втягивающего реле. Проще говоря: стартер теперь соединен с маховиком, после чего он подключается к аккумулятору и за счет прохождения тока по цепи теперь может запуститься двигатель. Не забывайте, что работа систем сгорания без исправной работы электрических цепей авто невозможна.

Однако, и на этом еще не все. Теперь, когда стартер включается, за счет работы т.н. удерживающей катушки якорь удерживается в своем крайнем положении – в таком режиме работы втягивающее реле не потребляет много энергии. А если двигатель уже запущен, цепь стартера разрывается и происходит обесточивание реле. В автомобильных реле имеется

пружина – именно она, стремясь сжаться, возвращает якорь в начальное положение. Следом свое положение меняет контактный диск и бендикс. Аккумулятор отключается. Далее реле уже никак не участвует в работе автомобиля вплоть до дальнейшего запуска двигателя.

Подробнее об устройстве

Наверняка не каждый автолюбитель сразу же поймет все нюансы работы автомобильных реле. Мы постараемся немного упростить и разобрать важные моменты. Важно понимать, что реле – это устройство, предназначенное для замыкания или размыкание электрической цепи, в которую оно введено. Конкретно тяговое реле реагирует на электрические величины и не работает на принципах электромагнитизма. Обратите внимание на изображение ниже.

В простейшем втягивающем реле имеет корпус, якорь, пружина, контакты и магнит с парой обмоток (катушек). Первая катушка, называемая втягивающей, соединена с электродвигателем и клеммой управление, теперь временем как вторая (удерживающая катушка) имеет связь с корпусом и выводом управления.

При подаче постоянного тока к контакту управления в катушке наводится магнитное поле, оказывающее действие на якорь реле. Тот начинает движение и далее обеспечивает замыкание цепи между стартером и аккумулятором. Когда питание не подается, пружина возвращает якорь в его начальное положение – контакты тут же размыкаются. Свою работу бендикс прекращает.

Основные неисправности

Втягивающее реле хоть и устроено довольно просто, может пострадать от множества внешних и внутренних воздействий. Первое и самое очевидное: разрушение материалов, из которых реле состоит. Вторая и даже более распространенная проблема: выход реле из строя вследствие сгорания контактных пластин (часто их называет пятаками). Третье: сгорание обмотки (тоже весьма частая проблема). Почему горит втягивающее реле стартера? Самая частая причина неисправностей подобного характера кроется в электрохимических процессах, наблюдающихся в реле при попадании воды.

К признакам неисправностей имеющегося в автомобиле втягивающего реле агрегата можно отнести следующее:

  • Стартер осуществляет работу даже после запуска ДВС. Выявить это можно по звуку;
  • Стартер работает вхолостую. При этом ДВС не запускается;
  • Стартер не начал работу после характерного щелчка, сигнализирующего о включении устройства.

Дабы снять подозрения со всех смежных с реле компонентов системы, проделайте следующее:

  • Замкнуть контактные болты на тыльной части стартера, пользуясь куском провода. Ток будет идти в обход втягивающее реле;
  • Провернуть ключ зажигания. Если стартер начал вращение, проблема точно не в нем, а в реле, силовые контакты которого подгорели;
  • Послушать, как работает реле. После проворачивания ключа оно должно щелкать. Если при этом стартер не включился в работу, само реле исправно.

Проще говоря, реле может работать, а сам стартер не вращается, или же и стартер, и реле не работают вовсе. Нередки ситуации, когда реле исправно, но при его работе слышен стук. Причина кроется в плохом контакте между обмотками и «массой». Величина сопротивления исправной втягивающей обмотки составляет 0,55 Ом, тем временем как удерживающей обмотки чуть больше – 0,75 Ом. Сопротивления нужно измерить омметром. Если реальные показатели сопротивлений ниже указанных, можно говорить о произошедшем коротком замыкании в обмотках. Высокий показатель сопротивления говорит о плохом контакте или с клеммами, или с «массой». Для таких проверок лучше не пользоваться лампочкой, так как она будет гореть даже при коротком замыкании.

Также нельзя не рассказать об одной интересной неисправности, которая нехарактерна для правильно изготовленных втягивающих реле. Дело в том, что вывод одной из катушек может быть осуществлен неправильно – при работе катушке начинают компенсировать друг друга. В этом случае нужно покупать новое реле, хотя можно попробовать перепаять концы дефективной катушки.

Как отремонтировать втягивающее реле стартера

Бывает и так, что реле удается отремонтировать. Заметьте, что далеко не все из этих устройств являются разборными. Если у вас разборное, то все отлично. Но для начала реле нужно снять. Работа состоит из таких этапов:

  1. Отключить аккумуляторную батарею;
  2. Снять весь стартер с автомобиля;
  3. Тщательнейшим образом очистить стартер – грязь и пыль в ходе работы может попасть внутрь агрегата;
  4. Открутить гайки щеточного узла, после чего ослабить болт контакта втягивающего реле;
  5. Окрутить винты, фиксирующие реле;
  6. Заняться осмотром демонтированного реле.

Если реле разборное, то на его торцах будут видны гайки – их нужно открутить и разобрать устройство. Заметьте, что крышка некоторых реле не снимается без предварительной распайки контактов. Имеет смысл вне зависимости от характера неисправности зачистить все токоведущие части (обратите внимание на цвет материалов в местах пригорания). Эксперты рекомендуют при любом ремонте менять сердечник реле на новый. Также может потребоваться замена контактов. Если возвратная пружина была деформирована или ослаблена, ее придется заменить. Если была обнаружена проблема с компенсирующимися катушками, описанная выше, потребуется пайка. При обратной сборке и установке реле уделите особое внимание силе затяжки клемм.

Эксперты не рекомендуют смазывать втягивающее реле стартера, а вот обгонную муфту (бендикс) смазывать можно. При этом не рекомендуется использовать графитную смазку, так как она боится высоких температур, воды, а также довольно быстро высыхает.

Выбор нового втягивающего реле

Подбирать новое тяговое реле раньше было проще всего именно в офлайн-магазинах. Сегодня поиск в онлайн-магазинах серьезно упростился и стал проще. При подборе нового втягивающего реле нужно помнить о следующем:

  • Не всегда реле, которое вы найдете в электронных каталогах, соответствует стартеру. Искать стоит в первую очередь оригинальное реле для установленного в вашем авто стартере, а уже потом подбирать аналоги данного реле, если оно показалось вам слишком дорогим;
  • Уточните геометрию реле, которое будете заказывать. Вот здесь-то офлайн магазины и оказываются более надежными – можно взять старое реле с собой и сравнить его с найденным;
  • Стоит заранее приобрести 2 пары медных гайк и шайб, которыми лучше всего фиксировать новую деталь. Запас такой «мелочи» рано или поздно окажется крайне полезным.

Советуем отнестись к выбору втягивающего реле с особым вниманием. Даже у вас стоит оригинальный стартер, на аналогичной модели авто другого года выпуска стартер может оказаться другим – пара установленных на агрегатах реле не будет взаимозаменяемой. Именно по этой причине нужно руководствоваться или VIN-кодом, или параметрами и кодом имеющегося стартера и втягивающего реле.

Ведущие производители

При покупке втягивающего реле стартера важно обращать внимание не только на его характеристики и на совместимость с имеющимся стартером, но также и на фирму-производителя. Учтите, что автозапчасти могут предлагать не только сами производители, но также и фирмы-упаковщики. Вот несколько марок, о которых автолюбителю стоит знать:

Последняя фирма является не столько производителем, сколько упаковщиком. Именно ее автозапчасти водитель сможет найти в магазине с наибольшей вероятностью. Качество можно оценить как высокое, а цену как весьма демократичную.

Выше мы писали о том, что соответствия между реле и стартером не всегда соблюдается. Учтите, что популярные производители стартеров могут использовать реле сторонних фирм. Наиболее известными производителями стартеров являются уже указанные выше фирмы, а также Magneton, Nikko, Mitsuba, Delco Remy, Cav, Poong Song, Delphi, Leece-Neville. По именам этих фирм также можно начинать поиск втягивающего реле в электронных каталогах известных интернет-магазинов.

Частые вопросы

Затронем несколько интересных вопросов, которыми могут задаться как водители-новички, так и весьма опытные автолюбители. Итак:

  • Какой ток втягивающего реле стартера? Ответ: многое зависит от модели стартера и реле, но в большинстве устройств через контакт управления проходит ток силой 15-20 Ампер. В некоторых случаях этот ток имеет большую силу, но также не забывайте, что сила тока зависит от того, чистые ли контакты;
  • Как разобрать втягивающее реле стартера? Ответ: данный вопрос затрагивался выше. При этом добраться можно и до «начинки» неразборного реле, хотя без специальных инструментов и нарушения целостности корпуса не обойтись.

Выше мы уже описывали процесс ремонта реле. Особых сложностей с этим не возникнет даже у неопытного автолюбителя. Проблема может возникнуть лишь в ходе поисков деталей реле. Впрочем, многие детали для ремонта можно найти у уже упомянутой датской фирмы Cargo. Большая часть предлагаемых фирмой товаров произведены в странах Юго-Восточной Азии, однако их качество довольно высоко.

Вывод

Мы рассмотрели основные неисправности втягивающих реле стартеров, а также задались вопросом выбора нового устройства. С учетом высокой живучести реле, обусловленной простотой и продуманностью конструкции, оно может служить ровно столько, сколько прослужит транспортное средство. Впрочем, поломка тоже не является редкостью. Так как речь идет об автомобильных электрических цепях, проблема может крыться не в самом реле, а других компонентах системы.

Учитывайте, что даже качественно отремонтированное реле редко служит свыше 2-3 лет. Так как оригинальное реле стоит немалых денег, в ремонте есть смысл – запчасти все равно стоят небольших денег, а с ремонт разборного реле легко осуществить. Если ремонт не дал никакого результата, стоит обратиться на СТО, вместо того чтобы покупать новое устройство и проверять работоспособность системы с его помощью.

Втягивающее реле стартера: причины поломки, диагностика

Втягивающее реле автомобильного стартера представляет собой электромагнит системы зажигания, выполняющий сразу 2 функции. Первая его функция — приближение шестерёнки бендикса в стартере к зубцам венца маховика. Второй функцией является возврат этой шестерни в изначальную позицию после запуска мотора. Неисправность втягивающего реле создаёт риск того, что автомобильный двигатель просто не удастся завести. Возможных причин неисправности реле насчитывается немного.

По какому принципу функционирует втягивающее реле

Перед переходом к собственно неисправностям и способам их исправления следует рассмотреть само устройство этого реле и принцип его работы. Прежде всего следует сказать, что в основе данной детали лежит обычный электромагнит, который включает 2 обмотки (втягивающую и удерживающую), также конструкция реле включает схему подключения к стартеру и сердечник, оборудованный возвратной пружиной.

Во время поворота ключа в замке зажигания происходит подача напряжения от автомобильного аккумулятора на обмотки реле. В результате возникает электромагнитное поле, передвигающее сердечник, который расположен в корпусе. Сердечник осуществляет сжатие возвратной пружины. Вследствие этого происходит сдвиг противоположного конца “вилки” к маховику. Во время этих процессов шестерня, которая соединена с бендиксом, выталкивается наружу, пока не произойдёт её зацепление с маховиком (его венцом). Следствием зацепления становится замыкание контактов на встроенной схеме включения автомобильного стартера. Затем происходит отключение втягивающей обмотки, а сердечнику придаётся зафиксированное положение с помощью продолжающей работать удерживающей обмотки.

Когда мотор будет выключен ключом в замке зажигания, сразу прекратится подача напряжения на реле. Якорь возвращает своё первоначальное положение. Бендикс и вилка, которые соединены с ним, изменяют своё положение, заключающееся в их зацеплении с маховиком. Поломку втягивающего реле можно считать критической, так как она приводит к невозможности запуска двигателя.

%rtb-4%

Схема втягивающего реле

Изучение схемы данной детали стартера может упростить понимание принципа работы устройства.

Реле имеет втягивающую обмотку, всегда подключённую к “минусу” посредством стартера. Удерживающая же обмотка реле подключена напрямую к аккумулятору. После прижимания сердечником реле рабочей пластины к болтам происходит подача на стартер “плюса” от аккумулятора. Такой же “плюс” подаётся также на выход “минуса”, имеющегося на втягивающей обмотке. В результате происходит отключение последней, а электроток продолжает передвигаться исключительно на удерживающей обмотке. Удерживающая обмотка слабее втягивающей, но её сила позволяет обеспечить постоянное удерживание сердечника в корпусе, благодаря чему двигатель может непрерывно работать. Применение двух обмоток даёт возможность добиться ощутимой экономии энергии аккумулятора при запуске мотора.

Поломка реле: причины и признаки

Внешние проявления выхода втягивающего реле автомобильного стартера из строя таковы:

  • Поворот ключа зажигания не приводит к запуску мотора либо же запустить его удаётся только после нескольких попыток.
  • Вращение стартера после запуска мотора происходит на высокой скорости. Это ощущается на слух по громкому жужжанию двигателя.

Поломка реле — одна из вероятных причин невозможности завести автомобиль. В свою очередь, возможных причин выхода втягивающего реле из строя несколько:

  • перегорание контактных пластин, находящихся во внутренней части реле (в обиходе называемых “пятаками”), снижение площади контакта и “залипание” данных пластин;
  • обрыв либо обгорание обмотки;
  • искривление возвратной пружины либо её ослабление;
  • короткое замыкание, образующееся в обмотке.

При обнаружении по крайней мере одного из этих признаков необходимо выполнить диагностику втягивающего реле.

%rtb-4%

Как проверить реле

Есть 2 способа проверки. Рассмотрим их подробнее:

  • Срабатывание реле определяется довольно легко — при запуске слышен щелчок, который издаёт двигающийся сердечник (4). Такой щелчок свидетельствует об исправности реле. В случае отсутствия щелчка можно сделать вывод о несрабатывании втягивающего реле. Если же реле щёлкает, однако стартер не вращается, причиной этого может быть подгорание находящихся в реле контактов.
  • При срабатывании реле со своеобразным дребезжанием можно констатировать наличие неисправностей в одной либо в обеих его обмотках (2, 3). В этой ситуации проверить втягивающее реле возможно при помощи омметра посредством определения сопротивления обмоток реле. Нужно достать из корпуса сердечник (4), а также возвратную пружину (5, 7, 11), затем попарно определить сопротивление, имеющееся между “массой” и обмотками. Оно должно составлять от 1 до 3 Ом. Затем необходимо вставить обратно сердечник (4), не вставляя пружину (5, 7, 11), силовые контакты (8) замкнуть и определить сопротивление, образованное между ними. Оно должно составлять от 3 до 5 Ом и определяется конкретным реле. В случае, когда измеренное значение не входит в вышеуказанный диапазон, это указывает на короткое замыкание и выход из строя обмоток реле (2, 3).

Неисправности стартера

Ремонт реле стартера

РЕМОНТ СТАРТЕРА: ЗАТЯГИВАНИЕ НЕДОПУСТИМО

Как проверить втягивающее реле стартера на исправность

В этой статье мы расскажем, как проверять втягивающее реле стартера для выявления неисправностей и рассмотрим способы их устранения.

Стартер автомобиля является тяговым электродвигателем, за счет которого производится раскручивание коленчатого вала для дальнейшего запуска силовой установки.

Раскручивание производиться посредством шестерни, установленной на роторе стартера, которая на момент запуска имеет зубчатое зацепление с венцом маховика.

Но зацепление между шестерней стартера и маховика нужно только до того момента, пока силовая установка не запустится.

Если бы зацепление было постоянным, стартер очень быстро выходил бы из строя.

Поэтому в конструкцию последнего включено втягивающее реле, посредством которого и производится введение в зацепление шестерни стартера с маховиком во время пуска мотора и выведение ее из зацепления после запуска.

Втягивающее реле объединено с реле стартера, при этом конструктивно это устройство не сложное, что обеспечивает его надежность в работе.

Но ничего нет вечного поэтому, и оно тоже может выйти из строя, хотя это происходит нечасто.

Неисправностей, которые могут возникнуть с данным элементом не так уж и много, но, если они возникли, зачастую запустить мотор либо невозможно, либо очень затруднительно.

Неисправностями, которые могут возникнуть с втягивающим реле, являются:

  • Износ его элементов;
  • Выгорание контактных пластин, установленных в крышку корпуса;
  • Обрыв или перегорание обмотки катушек реле;
  • Заедание якоря.

Появление этих неисправностей может вылиться:

  1. В несрабатывание стартера при запуске;
  2. Слабые обороты стартера, которые неспособны достаточно раскрутить маховик;
  3. Продолжение работы его даже после запуска мотора.

Конструкция втягивающего реле

Чтобы понять, как выявить неисправность для начала нужно разобраться с конструкцией и принципом работы втягивающего реле, а также реле стартера, поскольку размещаются они в одном корпусе.

Итак, имеется корпус, внутри которого установлено две катушки — втягивающая и удерживающая.С одной стороны, корпус прикрыт эбонитовой или пластиковой крышкой. В эту крышку с наружной стороны установлены три клеммы для подсоединения проводки.

Одна из клемм предназначена для подключения «плюсового» провода от АКБ, вторая – для подачи электроэнергии на электродвигатель стартера, а третья – для подключения реле к замку зажигания.

С внутренней стороны крышки располагаются две контактные пластины «плюсовых» клемм.

Принципиальная схема.

Внутри корпуса с катушками располагается якорь, подпруженный с одной стороны и шток реле стартера.

С внешней стороны на якоре сделано ушко, которым он зацепляется за вилку включения бендикса с шестерней.

Принцип работы

Работает все это так: при неработающем двигателе, якорь втягивающего реле выдвинут из корпуса из-за воздействия на него пружины. Эта же пружина удерживает через вилку бендикс с шестерней в положении, когда зацепление не осуществляется.

При повороте ключа зажигания в положение запуска сначала срабатывает втягивающее реле.

Электроэнергия, подаваемая на катушки втягивающего реле, обеспечивает появления магнитного поля внутри корпуса.

Это поле воздействует на якорь, и он, преодолевая усилие пружины, входит внутрь корпуса, после этого втягивающая катушка отключается и перестает создавать магнитное поле, но во втянутом положении якорь удерживает своим магнитным полем удерживающая катушка.

При этом якорь тянет за собой вилку, а та в свою очередь перемещает вперед бендикс по валу ротора, и шестерня его входит в зацепление с венцом маховика.

Якорь, входя внутрь корпуса, толкает шток реле стартера, и смещаясь, замыкает между собой контактные пластины плюсовых клемм.

Электроэнергия от АКБ поступает на щетки электродвигателя стартера, и ротор его начинает вращаться. А поскольку шестерня в зацепление уже вошла, то ротор начинает вращать маховик.

После запуска силовой установки и провороте обратно ключа на замке зажигания, питание на удерживающую катушку прекращается, магнитное поле ее исчезает и якорь под воздействием пружины выходит из корпуса.

При этом он через вилку выводит из зацепления бендикс, и прекращает воздействовать на шток реле. Тот в свою очередь отходя, размыкает контактные пластины, и стартер полностью отключается.

Неисправности

Выявить неисправности тягового реле не так уж и сложно. Следует отметить, что срабатывание его сопровождается щелчком – это результат втягивания якоря, и введение в зацепление шестерни.

При провороте ключа этот щелчок хорошо слышно. Так, отсутствие щелчка может указывать на обрыв в катушках, отсутствие питания, заедание якоря в одном положении.

Если же при повороте ключа зажигания щелчок слышен, но сам стартер не запускается или запускается, но крутиться очень медленно, это может сигнализировать о подгорании контактных пластин.

Продолжение работы стартера после запуска силовой установки будет сопровождаться характерным жужжанием.

Возможно, что якорь заклинило во втянутом положении, и он не может вернуться обратно, поэтому держит шестерню бендикса в зацеплении и продолжает замыкать контактные пластины.

Проверка втягивающего реле

Проверить работоспособность данного элемента не так уж и сложно. Причем проверить его можно даже не снимая стартер с авто. Для примера, возьмем автомобиль ВАЗ-2110.

Итак, стартер на этом авто не срабатывает. Для начала нужно проверить проводку, идущую к нему на наличие обрыва.

Если с проводкой все в порядке, нужно узнать, срабатывает ли вообще тяговое реле.

Для этого можно попросить кого-то повернуть ключ зажигания, а самому слушать, есть ли щелчок срабатывания. Если он отсутствует – оно неисправно и нужно его менять.

Если же щелчок срабатывания имеется, но сам стартер не крутит – возможно, что реле не срабатывает из-за подгорания контактных пластин.

Проверить так ли это, можно при помощи обычной отвертки. С реле отсоединяется клемма, идущая от замка зажигания.

Далее отверткой замыкаются клемма, идущая от АКБ, с клеммой, идущей на стартер – получается прямая передача электроэнергии на электродвигатель, минуя реле. Если он заработал – искать причину нужно в реле.

Можно и проверить напряжение, идущее на стартер мультиметром, но это скорее даст понять, проблема заключается в стартере или же в проводке и АКБ.

Для этого мультиметр, подсоединяется к плюсовой клемме втягивающего реле, к которой подводится напряжение от АКБ. Другой минусовой провод мультиметра подсоедините к массе.

Далее кто-то должен повернуть ключ зажигания в положение запуска. Напряжение, на дисплее мультиметра должно соответствовать 12 В.

Если оно ниже – возможно батарея попросту разряжена и ее энергии не хватает на запуск двигателя, но при этом ее заряда хватает для срабатывания реле, а вот уже на вращение ротора энергии недостаточно.

Замена втягивающего реле

Втягивающее реле не является ремонтируемым, и в случае неисправности, оно попросту заменяется.

Единственное, что можно поменять у него, так это якорь. Замена этого элемента на ВАЗ-2110 – операция несложная, сложнее снять сам стартер с авто.

Для замены потребуется демонтаж стартера с машины. Для этого автомобиль загоняется на яму, поскольку добраться до него можно только снизу. Если у авто имеется защита картера, то ее снимают в первую очередь.

Далее нужно отсоединить всю проводку, идущую к стартеру. Для снятия его понадобиться открутить две гайки его крепления, после чего он аккуратно вытаскивается из посадочного места.

Уже на снятом стартере, откручиваются два болта крепления втягивающего реле, и оно снимается, при этом якорь вместе с пружиной остается на стартере, поскольку он своим ушком зацеплен за вилку.

Перед установкой нового элемента, старый якорь снимается с вилки, а на его место устанавливается новый.

Далее новое реле ставиться на стартер и затягивается болтами крепления. Для закрепления пройденного материала, рекомендуем вам посмотреть обучающее видео про то, как ремонтировать и находить неисправности втягивающего реле стартера.

Втягивающее реле стартера: ремонт, замена. Как проверить?

За успешный запуск двигателя отвечает втягивающее реле стартера. Ситуация, когда отсутствует реакция на поворот ключа в замке зажигания, знакома многим автолюбителям. Под капотом раздаются жужжание электромотора, сухие щелчки, а то и вовсе царит тишина. Результат один – машина не заводится.

Содержание этой статьи

Это может говорить о том, что неисправна одна-единственная деталь, которая одновременно выполняет две функции:

  • Замыкает цепь основного электромотора стартера, приводя во вращение его ротор.
  • Создаёт усилие на вилке, перемещающей по валу ротора бендикс. Шестерня бендикса входит в зацепление с зубчатым венцом маховика ДВС и передаёт крутящий момент от электромотора на коленчатый вал.

В дальней дороге не всегда есть возможность воспользоваться услугами ремонтной мастерской или вызвать на помощь выездную бригаду специалистов. Приходится справляться своими силами. Чтобы не оказаться полностью беспомощным, необходимо изучить принцип работы стартера и втягивающего реле и их устройство. Начнём по порядку.

По данной теме есть похожая статья — Ремонт стартеров и генераторов авто своими руками.

втягивающее реле стартера

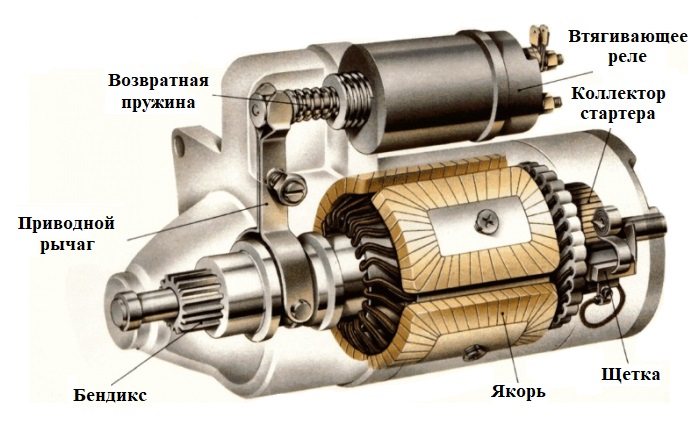

Конструкция стартера

Агрегат, используемый для запуска двигателя автомобиля, по своей сути является компактным и мощным электродвигателем, конструкция которого дополнена несколькими специфическими деталями:

  • Расположенным на валу якоря бендиксом (обгонной муфтой), необходимым для передачи крутящего момента от электромотора на коленчатый вал ДВС.
  • Вилкой, продольно перемещающей муфту по валу якоря. Она установлена в передней крышке (маске) стартера.
  • Втягивающим реле, приводящим в движение вилку и замыкающим электрическую цепь, по которой ток поступает на обмотки электромотора. Оно, как и вилка, установлено на передней крышке.

Передача крутящего момента к бендиксу может производиться напрямую или через повышающий крутящий момент планетарный редуктор, который монтируется в основном корпусе узла, его передней или задней крышке.

Схема втягивающего реле стартера

схема втягивающего реле стартера

ремонт втягивающего реле стартера своими руками

Устройство втягивающего реле стартера

Конструкция узла довольно проста. Внутри металлического корпуса находятся:

  1. Сердечник, который также называют якорем или ротором. Сердечник изготавливают из магнитного либо намагничиваемого сплава, либо выполняют в виде стального стержня с обмоткой.
  2. Приводной шток, закреплённый на сердечнике.
  3. Возвратная пружина якоря.
  4. Замыкающий шток с расположенной на нём контактной пластиной.
  5. Пружины сжатия и возврата контактной пластины.
  6. Втягивающая обмотка.
  7. Удерживающая обмотка.
  8. Задняя крышка реле, изготовленная из диэлектрического материала, чаще всего пластика.
  9. Проходящие сквозь крышку болты с расположенными на их внутренних концах контактными пластинами. С одного из этих болтов ток подаётся на втягивающую и удерживающую обмотки.
  10. В некоторых случаях имеются одна или две дополнительные клеммы для подачи напряжения на обмотки.

Узел в сборе крепится винтами или болтами к передней крышке (маске) стартера.

Принцип работы стартера и втягивающего реле

От описания устройства перейдём к принципам его работы. В тот момент, когда вы поворачиваете ключ в замке зажигания, происходит следующее:

  • Замыкаются клеммы контактной группы. Ток подаётся на болты контактных пластин, а через них на обмотки.
  • Образовавшееся на обмотках электромагнитное поле двигает сердечник в направлении задней крышки.
  • Сердечник тянет за собой конец вилки, закреплённой в маске стартера. Вилка перемещает бендикс (обгонную муфту), расположенный на валу основного электродвигателя стартера.
  • Бендикс входит в зацепление с зубчатым венцом коленчатого вала.
  • Замыкающий шток под давлением на него сердечника смещается назад и перемыкает контактные пластины.
  • Ток поступает на обмотки основного электромотора. Якорь вращается и приводит в движение коленчатый вал ДВС.
  • После прекращения подачи напряжения детали узла под воздействием возвратных пружин возвращаются в исходное положение.

При выходе узла из строя стартер перестаёт нормально функционировать и возникают проблемы с запуском двигателя автомобиля. Среди возможных неисправностей:

  • Механические повреждения.
  • Обрыв в обмотке.
  • Обгорание или разрушение замыкающих пластин.

Мало изучить устройство и понять, как работает механизм. Желательно научиться выявлять и устранять поломки.

Втягивающее реле стартёра. Устройство и принцип работы. Видео:

Признаки неисправности втягивающего реле стартера

Приступать к диагностике и ремонту следует при появлении первых тревожных симптомов. Это позволит существенно снизить расходы на ремонт и избежать серьёзных неприятностей. Перечислим основные симптомы:

  • Стартер крутит вхолостую, коленчатый вал не вращается.
  • В районе реле раздаются щелчки, но электромотор не работает.
  • Двигатель завёлся, но бендикс не выходит из зацепления с зубчатым венцом маховика коленвала.
  • Реакция на поворот ключа в замке зажигания или нажатие кнопки «Старт» отсутствует полностью.

Существует ряд первичных причин, по которым не срабатывает втягивающее реле стартера.

Прежде чем двигаться дальше, следует убедиться в исправности электропроводки, проверить предохранители и контактную группу замка зажигания.

Вполне возможно, что именно они являются источником возникших проблем.

Как снять втягивающее реле?

Не стоит пытаться искать и устранять неисправность непосредственно на автомобиле. Значительно проще сделать это, полностью демонтировав стартер. Для этого придётся:

  • Отключить аккумулятор, сняв с него клеммы. В противном случае в ходе работ может случиться короткое замыкание, в результате которого АКБ и другие электрические компоненты выйдут из строя.
  • Отсоединить электропроводку от втягивающего реле.
  • Отвернуть болты, которыми стартер крепиться к двигателю автомобиля, и извлечь деталь.

Лишь после этого можно переходить к диагностике, снятию, ремонту или замене интересующего нас узла. Первая проверка выполняется без предварительной разборки. Для её выполнения:

  • Подают ток от плюсовой клеммы аккумуляторной батареи на контакты втягивающего реле.
  • С помощью провода перемыкают корпус детали (массу) с минусовой клеммой АКБ.

Когда всё исправно, электродвигатель начнёт вращаться, а бендикс выдвинется вперёд. При прекращении подачи напряжения электромотор прекращает работу и муфта возвращается в исходное положение. Но могут быть и другие варианты:

  1. Электродвигатель работает, бендикс выдвигается, но назад не возвращается.
  2. Бендикс выдвигается, но электромотор не включается.
  3. Реле щёлкает или вовсе не срабатывает. Бендикс неподвижен. Стартер не крутит.

Но это всё симптомы, а необходимо выявить причины неисправностей. Для их поиска необходимо демонтировать реле, отвернув болты крепления к крышке и аккуратно отсоединив шток от вилки.

В некоторых случаях это удаётся сделать, лишь сняв переднюю крышку целиком.

Проверка втягивающего реле стартера. Видео:

Как проверить втягивающее реле стартера?

Причиной того, что муфта не возвращается в исходное положение, являются механические поломки – повреждение штока, сердечника, возвратных пружин. Деталь однозначно подлежит замене. В остальных случаях можно продолжить проверки и попытаться вернуть узлу утраченную работоспособность. Проверка втягивающего реле стартера выполняется в несколько этапов:

1. Подсоединяем клеммы обмоток и контактных пластин к плюсу аккумулятора, а корпусом реле касаемся минуса. Шток перемещается? Переходим к следующему этапу диагностики.

2. С помощью мультиметра замеряем сопротивление между контактами обмоток. В сети выложено немало видео, где показано, как производятся подобные замеры. Их авторы делают всё, в принципе, правильно. Только забывают сказать, что параметры сопротивления в зависимости от модели стартера различны.

В поисках точных показателей приходится изучать техническую документацию.

Если доступа к достоверным данным нет, придётся исходить из того, что не должно быть ни обрыва, ни сопротивления, превышающего 10 Ом.

Восстановить обмотки самостоятельно, да ещё в полевых условиях, не получится. Тут наверняка потребуется новая запчасть. Но если показатели сопротивления в норме, проверяем дальше.

3. Подсоединяем щупы мультиметра к силовым клеммам реле. Вставляем и утапливаем до конца сердечник. Показатели не должны существенно отличаться от тех, что получены при замере сопротивления на удерживающей обмотке. Разница в показаниях говорит о повреждении контактных пластин.

В последнем случае можно попытаться разобрать узел и почистить контактные пластины. Для этого, как минимум, конструкцией детали должна быть предусмотрена возможность разборки.

Ремонт втягивающего реле стартера своими руками

Самостоятельный ремонт требует определённых навыков. Браться за дело, не имея ни опыта, ни необходимого инструмента не стоит. Строго говоря, установка новой детали всегда предпочтительнее, чем ремонт вышедшей из строя.

Но иногда просто нет другого выхода. Например, если поломка произошла в дороге, вдали от магазинов запасных частей.

Если вы решились на ответственный шаг, придётся сначала удалить грязь с поверхности узла, воспользовавшись жёсткой щёткой и тряпкой, смоченной в керосине, уайт-спирите и т. п. После этого производится внешний осмотр на предмет ознакомления с устройством корпуса реле.

щелкает

Ремонт и замена катализатора своими руками. — здесь больше полезной информации.

Как разобрать втягивающее реле стартера?

Вскрывать завальцованный корпус нет никакого смысла. Это сложная процедура с непредсказуемым результатом. Но, если производитель предусмотрел возможность вскрытия втягивающего реле, закрепив его заднюю крышку отдельными винтами или гайками на силовых клеммах, то доступ к контактным пластинам не станет серьёзной проблемой. Достаточно отвернуть крепления и подцепить крышку с помощью ножа или отвёртки.

стартер не крутит

Вас заинтересует эта статья — Ремонт стартеров и генераторов авто своими руками.

Чистка контактов и замена отдельных деталей

После снятия крышки вы сможете оценить состояние контактных пластин. Нагар или окисление следует удалить, воспользовавшись наждачной бумагой. Повреждённые пружины, если таковые имеются, можно попытаться заменить, подобрав подходящие по размеру и характеристикам. Подбор пружин – дело весьма сложное. Приходится замерять не только размеры, но и развиваемое усилие. Сделать это, не имея в своём распоряжении специального оборудования, не получится.

Закончив ремонт, помещаем крышку на место, смазав место соединения герметиком, закрепляем её и производим повторную проверку. Убедившись, что все параметры находятся в норме, устанавливаем реле на стартер и выполняем окончательную сборку.

Говоря по совести, надолго такого ремонта не хватит. Пластины со временем выгорают, истончаются и уже не способны обеспечить надёжный контакт. Ещё раз отмечаем, что такие работы целесообразно проводить лишь в тех ситуациях, когда нет доступа к запасным частям. В остальных случаях правильным решением становится замена втягивающего реле стартера на новую и заведомо исправную деталь.

Втягивающее реле стартера — назначение, проверка и ремонт

Как проверить втягивающее реле стартера

Неисправное втягивающее реле стартера зачастую становится причиной того, что автомобиль отказывается заводиться при повороте ключа в замке зажигания. Пожалуй, это не самые приятные моменты в жизни любого водителя. Поэтому в таких случаях важно знать, как проверить втягивающего реле стартера, и как завести машину, если оно не работает.

Мы расскажем о назначении втягивающего реле стартера и его устройстве, о том как его можно проверить и выполнить несложный ремонт своими руками.

В конце этой статьи смотрите видео, в котором показано, как завести машину, если не работает втягивающее реле стартера.

Также на нашем сайте можно найти информацию и о других часто встречающихся причинах неисправности стартера с пошаговой инструкцией, что делать если не срабатывает стартер.

Когда при повороте ключа в замке зажигания отчетливо слышно, что стартер работает в холостую, то причиной этой неисправности может быть втягивающее реле. Но прежде чем заняться его диагностикой, следует знать назначение этого электрического узла.

Назначение втягивающего реле стартера

Как известно стартер представляет собой электрический мотор, который питается от аккумуляторной батареи. Зубчатая шестерня стартера при запуске мотора должна быстро войти в зацепление с венцом маховика коленчатого вала двигателя. Одновременно происходит включение электромотора стартера, который и вращает коленвал – этот процесс в действии хорошо виден на анимации ниже.

Принцип работы втягивающего реле

Втягивающее реле стартера отвечает за быстрое соединение двух зубчатых деталей: маховика и шестерни обгонной муфты (бендикса). Устанавливается втягивающее реле на корпусе стартера, соединяясь с муфтой в передней части при помощи рычага. Если реле не выдвигает шестерню вперед, то стартер вращается сам по себе.

Однако виновником такой неисправности может быть не только втягивающее реле, но и обгонная муфта (подробно о ремонте бендикса). Если муфта заклинила, то силы втягивающего реле не хватает для ее выдвижения.

Проверка втягивающего реле стартера

Чтобы определить причину отсутствия соединения зубчатых элементов стартера и двигателя, следует проверить работоспособность втягивающего реле. Для удобства диагностики чаще всего приходится демонтировать весь стартер.

Проверка втягивающего реле стартер

Однако перед тем как приняться за демонтаж стартера, желательно провести несколько простых операций, которые помогут выявить неполадку:

  • Проверить состояние аккумулятора, надежность крепления клемм, удалить окислы с выводов АКБ;
  • Убедиться в том, что электрическая проводка надежно крепится к стартеру гайками. При наличии коррозии зачистить контакты мелкозернистой наждачной бумагой;
  • Найти в автомобиле реле включение стартера и проверить его состояние.

Порядок демонтажа стартера

Для снятия стартера требуется отсоединить провода, которые к нему подходят, а затем открутить болты крепления (обычно два или три).

Зачастую для выполнения этих, на первый взгляд, несложных операций автомобилисту приходится тратить много времени и усилий.

Объясняется это тем, что стартер во многих моделях авто хорошо спрятан в моторном отсеке, и чтобы добраться до него, необходимо изъять из-под капота немало мешающих узлов и механизмов. А в некоторых машинах, например Фольксваген Гольф или Пассат, для его демонтажа потребуется поддержка двигателя.

Лучше всего эту работу проводить на смотровой яме или на эстакаде.

Как проверить втягивающее реле стартера

Когда стартер успешно извлечен из подкапотного пространства, следует его очистить от загрязнений, а окисленные контакты необходимо обработать наждачкой.

  1. Теперь стартер нужно разместить рядом с аккумулятором и подготовить два электрических провода достаточной длины. Лучше всего применять провода для «прикуривания», которые оснащены «крокодилами».
  2. Первым делом нужно одним электропроводом соединить плюсовую клемму аккумулятора с соответствующим выводом втягивающего реле.
  3. После этого другой провод подключают к минусовой клемме АКБ.
  4. Осталось лишь прикоснуться свободным концом минусового электропровода к корпусу стартера и узнать результат:
    • если при соединении произойдет быстрый и отчетливый щелчок в области втягивающего реле, то оно работает;
    • если признаки «жизни» отсутствуют, значит втягивающее реле нуждается в ремонте или замене.

При работоспособном втягивающем реле, причину неисправности следует искать в цепи питания. Ну а неисправный узел можно попытаться отремонтировать своими руками или заменить на новый.

Ремонт втягивающего реле стартера

Сперва предлагаем посмотреть видео-инструкцию по самостоятельной замене втягивающего реле, а затем мы расскажем как выполнить его ремонт.

В зависимости от завода-изготовителя стартеры оснащаются разборным или неразборным втягивающим реле. Чтобы устранить неполадку неразборного элемента, нужно всего лишь купить новую деталь. Останется открутить два крепежных болта, снять неисправное реле и установить на его место новое (смотрите на видео выше).

В случае разборного втягивающего реле можно попытаться его отремонтировать. Ремонт заключается в следующем:

  • Откручиваются винты крепления крышки корпуса.
  • Иногда необходимо дополнительно отпаять концы обмотки.
  • Сняв крышку, открывается доступ к поиску возможной проблемы – это силовые контакты, которые могут быть изношенными или подгоревшими:
    • в первом случае поможет замена контактов,
    • во втором случае проблему решить удастся с помощью шлифовальной шкурки.
  • Теперь останется собрать втягивающее реле и проверить его работоспособность.
  • Отремонтированный стартер устанавливается на место, после чего можно испытать его работу.

И на последок рекомендуем посмотреть видео, на котором показано, как можно завести мотор с нерабочим втягивающим реле стартера.

Как завести машину, если не работает втягивающее реле стартера

Возможные неисправности втягивающего реле стартера

Втягивающее реле является важнейшей деталью в стартере. Оно служит для передачи напряжения от аккумуляторной батареи до стартера, отталкивая при этом бендикс. Иными словами, бендикс выталкивается во время вращения стартера.

На самом деле, втягивающее реле это очень простой прибор, но от этого он не перестает быть чрезмерно важным в работе автомобиля. Во время его поломки машину уже не завести, разве что только с буксира. Хотя и это вам не удастся, если автомобиль оснащен коробкой-автоматом.

Принцип работы

Его работа построена на основе электромагнетизма. Якорь соединяется с сердечником благодаря образовавшемуся электромагнитному полю в катушке. При прекращении подачи тока, движение якоря уже является свободным.

Основными составляющими втягивающего реле являются прочный корпус, выталкивающие пружины, магнит со втягивающей и удерживающей катушкам, якорь и контакты.

При появлении питания появляется так называемая магнитная индукция, приводящая к возникновению магнитного поля. От этого возвратная пружина сжимается, приводя в действие бендикс, соединяющий аккумуляторную батарею со стартером.

После замыкания контактов на втягивающую обмотку поступает питание, а напряжение на катушке прекращает вырабатываться. Однако под влиянием удерживающей катушки ток остается внутри. Когда двигатель уже запущен, происходит прекращение питания, и якорь перемещается в свое начальное положение. Контакты размыкаются, а бендикс возвращается в исходное положение.

Основные неисправности

К ним относятся:

  • механические повреждения, износ;
  • сгорела обмотка;
  • повреждение мелких деталей;
  • термальные повреждения контактных пластин.

Чаще всего реле выходит из строя из-за сгорания внутренних пластин или обмотки. Вот основные признаки, по которым можно определить состояние втягивающего реле:

  • после запуска двигателя стартер все так же быстро вращается, не прекращая свою работу. Определяется это благодаря особенному звуку работы стартера;
  • во время поворота ключа зажигание работа стартера не происходит, хотя пред этим замечается характерный щелчок;
  • стартер работает после запуска, но работает на малых оборотах, не приводя двигатель в работу.

Стоит отметить, что основная часть производителей выпускает втягивающие реле неразборными. Делается это для того, чтобы продлить срок службы агрегата и уберечь его от механических повреждений. В таких случаях единственной возможностью восстановить работу автомобиля является замена реле на новое. С такой процедурой сможет справиться даже самый неопытный водитель. Единственной проблемой считается покупка нового узла, так как от стоимости зачастую зависит надежность и качество детали.

Если же вам повезло, и втягивающее реле является разборной конструкцией, то он поддается ремонту. При этом вам не нужно тратить деньги на покупку новой детали. Для этого нужно разобрать, демонтировав перед этим.

Опубликовано: 05 августа 2015

Полное руководство для решения всех проблем с соленоидами

Схема подключения системы запуска

Starting system circuit

Пусковая схема системы

Во-первых, давайте проверим схему пусковой системы, схему подключения, как показано на рисунке ниже. Существует связь между стартером, автомобильным аккумулятором и выключателем зажигания. Рабочая цепь стартера может быть активирована после включения зажигания.

Схема подключения системы запуска показана на рисунке ниже.

Starting system circuit Пока выключатель зажигания не повернут в исходное положение, соленоид стартера не будет подключен к цепи запуска, и стартовая передача отделена от маховика. Как только ключ зажигания повернут в исходное положение, цепь магнитной катушки подключится к цепи.

Схема всасывающей катушки:

Анод автомобильного аккумулятора (+)> предохранитель> выключатель зажигания (начальное положение)> клемма 50 соленоида> катушка всасывания> клемма c электромагнитного выключателя> катушка возбуждения> положительная щетка> катушка якоря> отрицательная щетка> провод заземления> катод аккумуляторной батареи ( -)

Схема удерживающей катушки выглядит следующим образом:

Анод аккумуляторной батареи> предохранитель> выключатель зажигания (начальное положение)> клемма 50 соленоида> катушка удержания> провод заземления> катод автомобильного аккумулятора (-)

После того, как ток пройдет через всасывающую катушку и удерживающую катушку, так как направление тока идентично, магнитное поле накладывается, железный сердечник всасывается.

Затем железный сердечник приводит приводную муфту стартера в движение назад, так что шестерня стартера может сцепляться с маховиком двигателя.

В то время как шестерня стартера почти завершает зацепление (с маховиком), железный сердечник будет двигаться вперед в определенное положение, чтобы контактная панель касалась контактов. Таким образом, электромагнитный выключатель стартера включится.

После того, как шестерня стартера полностью зацепится с маховиком, железный сердечник переместится вперед в крайнее положение, а электромагнитный выключатель будет плотно нажат и подключен к стартеру автомобиля.В итоге стартер вращается, и двигатель запускается от стартера.

Схема стартера выглядит следующим образом:

Анод автомобильного аккумулятора

(+)> клемма 30 электромагнитного переключателя> панель контактов> клемма электромагнитного переключателя C> полевая катушка> положительная щетка> катушка якоря> отрицательная щетка> провод заземления> катод автомобильного аккумулятора (-)

Когда клемма 30 & C стартера подключена, натяжная катушка закоротится.Положение железного сердечника после всасывания может поддерживаться только магнитной силой удерживающей катушки.

Когда ключ зажигания возвращается в положение «Вкл.» После запуска двигателя, пусковая цепь отключается, и стартер прекращает вращаться. Ведущая шестерня стартера возвращается пружиной, приводная шестерня отделяется от маховика двигателя.

Схема подключения соленоида стартера

Не каждый автомобиль имеет реле стартера в пусковой системе, и электрическую схему электромагнита стартера можно узнать по типу реле стартера или без него.

1. Схема подключения соленоида стартера — без пускового реле, тип

Схема системы запуска без установленного реле стартера показана на рис. Ниже.

Starting system circuit После включения выключателя зажигания клемма 50 выключателя зажигания соединяется с узлом B8 платы центральной цепи с помощью красной или черной проводки, затем с клеммой 50 соленоида стартера через узел C18 центральной цепи. доска. Анод аккумулятора (+) подключен к клемме 30 стартера через черный провод.

При повороте переключателя зажигания в исходное положение текущее направление выглядит следующим образом:
Анод автомобильного аккумулятора (+), пусковое устройство выключателя зажигания, клемма 50, всасывающая катушка, клемма C, обмотка возбуждения, обмотка якоря, провод заземления, автомобиль аккумуляторный катод (-)

Между тем, текущее направление, которое проходит через удерживающую катушку, является следующим:
анод автомобильного аккумулятора (+), пусковое устройство выключателя зажигания, клемма 50, удерживающая катушка, соединение, катод автомобильного аккумулятора. (Рабочий процесс был представлен ранее в Схеме запуска системы)

2.Схема электромагнита стартера — без реле стартера, тип

Для защиты выключателя зажигания многие современные автомобили применяют реле стартера для управления соленоидом стартера. Схема подключения соленоида стартера с реле стартера показана на следующем Рис.

Starting control circuit with starter relay

Пусковая цепь управления с реле стартера

Когда выключатель зажигания не переключился на стартовую передачу, ток не будет проходить через катушку реле, и контакты реле стартера разомкнуты. Также на соленоид стартера не подается питание, и ведущая шестерня отделена от зубчатого венца маховика.

После поворота замка зажигания в исходное положение цепь катушки реле стартера будет проводящей, а направление электрического тока будет следующим:

После поворота замка зажигания в исходное положение цепь катушки реле стартера будет проводящей, а направление электрического тока будет следующим: анод автомобильного аккумулятора> клемма 1 замка зажигания> клемма 3 выключателя зажигания> клемма реле стартера ( одно использование для подключения к замку зажигания)> провод заземления катушки> катод автомобильного аккумулятора.

После того, как электромагнитная катушка стартера будет проводящей, контакты реле стартера будут замкнуты и подключены к цепи всасывающей катушки и удерживающей катушки. (Рабочий процесс был представлен ранее в Схеме запуска системы)

Starting control circuit with starter relay&safety switch

Пусковая цепь управления с реле стартера и предохранительным выключателем

В системе запуска с двигателем с электронным управлением клемма заземления катушки реле стартера подключена к нейтральному положению выключателя зажигания (автомобили с автоматической коробкой передач могут запускать двигатель только в положении P & N) или к блокировке Переключатель сцепления, как показано на левом рис.

,
Как проверить соленоид стартера или дистанционное реле

Для проверки соленоида стартера вы можете использовать цифровой мультиметр и несколько распространенных инструментов. По сути, соленоид стартера работает как обычное реле: он действует как переключатель, который использует небольшой ток для управления более высоким током, который возбуждает стартер.

Вы можете заподозрить плохой соленоид стартера, если слышите один громкий щелчок при попытке запустить двигатель. Тем не менее, пусковой двигатель может выйти из строя другими способами и вызвать другие симптомы из-за сопротивления электрического тока, ослабленных проводов или плохого заземления.Так что пока не вините соленоид.

Электромагниты стартера

бывают двух типов: конфигурация при запуске — большинство соленоидов — и реле дистанционного типа — используемые на многих моделях автомобилей Ford и некоторых других моделях. С помощью соленоида при старте вам, вероятно, потребуется снять один или несколько компонентов или поднять автомобиль, чтобы получить доступ к соленоиду для следующих испытаний. Тестирование соленоида дистанционного типа — так называемого реле стартера — работает относительно быстрее из-за его физического расположения вблизи автомобильного аккумулятора на крыле.Итак, давайте начнем тесты.

Как проверить соленоид

Перед началом этих испытаний убедитесь, что у вас есть заряженная батарея. Затем установите передачу в нейтральное положение и отключите систему зажигания. Это можно сделать, сняв предохранитель или реле топливного насоса, или отсоединив катушку зажигания от крышки распределителя — если она установлена ​​на вашем двигателе — и заземлив провод катушки с помощью провода-перемычки. Это предотвратит случайный запуск стартера во время ваших испытаний.

Проверка электрического заземления электромагнитного клапана стартера :

  1. Откройте капот и найдите соленоид — маленький цилиндр в верхней части стартера. Реле дистанционного типа обычно располагается рядом с аккумулятором, на колодце крыла, и к нему подключается красный кабель аккумулятора.
  2. Попросите помощника повернуть ключ зажигания в исходное положение — как при запуске двигателя — пока вы слушаете соленоид. Если вы слышите сильный щелчок от соленоида, перейдите к остальным шагам в этом разделе.Если соленоид или реле издают слабый щелчок, вибрирующий звук или его нет вообще, перейдите к следующему разделу, «Проверка текущего сопротивления».
  3. Давайте проверим падение напряжения:
  • Установите мультиметр на 15 или 20 вольт на шкале напряжения постоянного тока.
  • Коснитесь разъема красного провода (аккумулятора) на соленоиде красным измерительным щупом, а другого основного соединения, которое имеет небольшой ремень, идет к стартеру (без провода). На дистанционном реле это соединение с толстым черным проводом.
  • Включите счетчик и попросите своего помощника повернуть ключ зажигания в исходное положение.
  • Вы должны получить падение напряжения около 0,2 В или менее. Если ваши показания превышают это напряжение, отсоедините эти провода от соленоида или реле и удалите коррозию, жир или пыль с помощью проволочной щетки. ПРЕДУПРЕЖДЕНИЕ. Прежде чем чистить клеммы провода на соленоиде, сначала отсоедините отрицательный (черный) кабель аккумулятора, в противном случае это может привести к сильному короткому замыканию и серьезному ожогу рук.
  • Подключите провода и отрицательный кабель аккумулятора.
  • Проверьте снова падение напряжения. Если напряжение по-прежнему превышает 0,2 В, замените соленоид стартера.

Проверка токового сопротивления

К соленоиду также подключен тонкий провод. Это соединение выключателя зажигания, обычно обозначаемое как « S », и оно называется цепью управления. Это соединение имеет ток только при повороте ключа зажигания в положение «Пуск», при запуске двигателя для запуска двигателя.

1. Если вы услышали слабый щелчок, грохот или отсутствие звука из соленоида, когда ваш помощник повернул ключ зажигания в положение «Пуск» в предыдущем разделе, отсоедините провод цепи управления и проверьте разъем на наличие коррозия или рыхлость

  • Также на соленоиде удаленного типа проверьте наличие грязи или коррозии между монтажным кронштейном соленоида и монтажной поверхностью.
  • Монтажные болты должны быть затянуты.
  • Также на соленоиде удаленного типа: установите измеритель на шкалу Ом и проверьте сопротивление между клеммой цепи управления и монтажным кронштейном соленоида.Если вы получите больше 5 Ом, замените соленоид.

2. Подключите перемычку между клеммой цепи управления и клеммой провода аккумулятора на реле или соленоиде.

  • Вы должны услышать щелчок, указывающий на то, что соленоид работает нормально; если вы услышите слабый щелчок, грохот или что-то в этом роде, и вы уверены, что у вас нет ослабленных соединений, а также нет коррозии или грязи между разъемами и проводами, замените соленоид.

3. Теперь проверьте напряжение в цепи управления — это должно подтвердить ваши результаты на предыдущем шаге.

  • Снимите перемычку с разъема цепи управления.
  • Коснитесь провода цепи управления красным щупом измерителя, а металлический корпус реле или металлический корпус стартера — черным щупом измерителя.
  • Попросите вашего помощника повернуть ключ зажигания в исходное положение.
  • I Если есть напряжение (12 В или более), замените соленоид.В противном случае проверьте на обрыв в цепи зажигания.

Следующее видео может помочь вам определить соединения проводов соленоида, если вам нужна визуальная помощь.

Если вам необходимо проверить соленоид стартера или дистанционное реле, использование систематического подхода, изложенного здесь, поможет вам гораздо быстрее найти источник неисправности. Иногда вы обнаружите, что причиной неисправности является коррозия терминала, слабый провод или другой компонент. В других случаях вы обнаружите, что срок службы вашего соленоида или реле истек.Независимо от причины, эта процедура поможет вам сэкономить время и деньги и быстрее вернуть машину в путь. Если вам нужно заменить соленоид или реле, вы потратите от 10 до 30 долларов в зависимости от модели вашего автомобиля. Вы можете купить один в своем местном магазине автозапчастей или онлайн.

,

Симптомы плохого или неудачного стартера

Каждое незабываемое путешествие, которое вы испытали в своей жизни, начинается с успешной работы стартера на вашем автомобиле. Стартер на современных автомобилях, грузовиках и внедорожниках прикреплен в задней части двигателя, где шестерня на стартере совмещается с маховиком транспортного средства, чтобы начать процесс зажигания. Как только двигатель вращается, топливо подается в камеру сгорания и воспламеняется активированной системой зажигания. Когда этот процесс работает правильно, ваш двигатель оживает.Однако, когда стартер начинает изнашиваться или ломаться, это влияет на вашу способность управлять автомобилем.

Со временем стартер со временем начнет работать и изнашиваться. Два компонента внутри стартера, которые обычно выходят из строя, — это соленоид (который посылает электрический сигнал на включение стартера) или сам стартер. Когда это происходит, стартер становится бесполезным и должен быть заменен сертифицированным механиком. Хотя многие внутренние компоненты внутри стартера могут быть зафиксированы, большинство производителей автомобилей рекомендуют заменить стартер во избежание поломок в будущем.

Как и любое другое механическое устройство, когда стартер выходит из строя или начинает изнашиваться, на нем будет несколько предупреждающих знаков. Обратите внимание на следующие 6 индикаторов проблем со стартером автомобиля:

1. Двигатель не заводится и автомобиль не заводится

Самый распространенный индикатор проблемы со стартером — это когда вы поворачиваете ключ, и ничего не происходит. Вы можете не слышать ни звука двигателя, ни громкого лязгающего звука. Это часто вызвано тем, что соленоид стартера или двигатель сгорел или испытывает проблемы с электричеством.Однако эта проблема также может быть вызвана разряженной батареей. Если это произойдет, вам придется обратиться к механику для проверки стартера, системы зажигания и других электрических компонентов, так как это может быть признаком множества проблем.

2. Стартер включается, но не вращает двигатель

Бывают моменты, когда вы поворачиваете замок зажигания и слышите, как включается стартер, но не слышно, как двигатель заводится. Проблемы со стартером иногда носят механический характер. В этом случае проблема может быть связана с шестернями, соединенными с маховиком.Либо шестерня снята, либо смещена относительно маховика. В любом случае, двигатель не перевернется, и вам потребуется заменить стартер сертифицированным механиком.

3. Спорадические стартовые выпуски

Недостаточная или грязная проводка в стартерной системе может привести к тому, что автомобиль запустится или не запустится нерегулярно, и его будет трудно отремонтировать. Это также может быть вызвано повреждением или неисправностью электрического компонента. Даже если пусковые проблемы случаются только изредка, вам следует осмотреть стартер, чтобы избежать невозможности добраться домой из незнакомой области.

4. Шум при попытке запустить двигатель

Как и в случае, описанном выше, этот предупреждающий знак часто возникает, когда шестерни, соединяющие стартер с маховиком, изношены. Тем не менее, шлифование может также произойти внутри стартера. В любом случае, это то, что нельзя исправить на машине. Если этот шум продолжается без замены стартера, это может привести к повреждению двигателя, что является довольно дорогим ремонтом.

5.Подсветка салона при запуске автомобиля тусклая

Короткое замыкание в проводке стартера может привести к потускнению ламп на приборной панели при каждом запуске автомобиля. В этом случае стартер отводит дополнительный ток от других систем автомобиля. Если звук гудения сопровождает светорегуляторы, подшипники в стартере могут выйти из строя. В любом случае, осмотрите свой автомобиль как можно скорее.

6. Запах или запах дыма при запуске двигателя

Стартер — это механическая система, работающая от электричества.Иногда стартер перегревается из-за постоянной подачи питания на стартер, или стартер не выключается после того, как двигатель автомобиля загорелся. Если это произойдет, вы, скорее всего, увидите или почувствуете запах дыма из-под двигателя. Эта проблема может быть вызвана коротким замыканием, перегоревшим предохранителем или неисправностью переключателя зажигания. В любом случае важно связаться с сертифицированным механиком, как только вы заметите эту проблему.

Проблем со стартером практически невозможно избежать, поскольку на самом деле не существует предопределенной или рекомендуемой замены производителем автомобилей.Как только вы заметите, что выбегает свободно, шуршит, курит или ваш автомобиль вообще не заводится, обратитесь к профессиональному механику, который поможет вам разобраться в проблеме.

,

Что такое электромагнитный выключатель?

by Pauline Gill

Электромагнитные переключатели используются для включения и выключения цепей большой мощности с использованием намного меньшего электрического управляющего сигнала для активации переключения. Это позволяет выполнять обширные логические схемы и схемы принятия решений на недорогих микросхемах и небольших электронных деталях, при этом фактическое переключение сигналов большой мощности ограничивается самым последним этапом. Результатом является более прохладная работа менее сложного оборудования.Это также позволяет ограничить коммутационное оборудование высокой мощности удаленным местоположением. Электромагнитные переключатели обычно используются в автомобильных пусковых системах.

Работа электромагнитного переключателя

Соленоиды — это намотанные магнитные катушки с открытым сердечником для приема скользящего цилиндрического плунжера. Когда на катушку подается электрический ток, в полом отверстии создается магнитное поле, которое втягивает поршень в него или выталкивает его в зависимости от ориентации соленоида и полюсов поршня.Плунжер механически соединен с набором контактов переключателя, которые выполняют переключение большой мощности. На электромагнитном переключателе имеется как минимум четыре клеммы. Катушке требуется два, и чаще всего она изолирована от всех других клемм, что делает провода катушки полностью независимыми от коммутируемого тока. Клеммы с переключаемым током обычно значительно тяжелее клемм катушки.

Типы переключателей

Большинство электромагнитных переключателей имеют только один переключаемый полюс из-за величины тока, проходящего через них.Некоторые из них приводятся в действие только на мгновение, как, например, в случае со стартерными соленоидами на автомобилях. После запуска автомобильного двигателя стартовый двигатель и соленоид полностью изолируются от работы остальной части электрической системы. Некоторые неинерционные автомобильные пусковые системы также используют движущийся поршень для скольжения шестерни стартера вдоль вала стартера для зацепления с маховиком, в дополнение к фактическому питанию стартера.

Электромагнитные переключатели и реле

Принимая во внимание, что соленоиды придают существенное движение своим плунжерам, как для переключателей, так и для клапанов, катушки электрических реле намотаны вокруг железного магнитного столба, который намагничивается и притягивает стальную пластину через небольшой зазор, чтобы закрыть набор электрических контактов.Эти контакты могут переключать более одного полюса и обычно используются для переключения линейных токов переменного тока на 120, 240 или 480 вольт, хотя имеются реле как для переменного, так и постоянного тока и для любого диапазона напряжения. Соленоидные переключатели выполняют как электрическое переключение, так и согласованное механическое движение.

Применения соленоидных переключателей

Помимо широкомасштабных применений запуска двигателя, соленоидные переключатели используются для включения многих других типов двигателей при механическом включении или отключении их валов.Это позволяет запирающим и открывающим механизмам для окон, дверей и люков получать две функции от одного и того же элемента скоординированного оборудования.

Включите, затем включите

Поскольку электромагнитные переключатели обычно размещают контакты переключателя в самом конце хода плунжера, они действуют как автономные логические блокировки, не позволяя запускать двигатель или клапан открываться до тех пор, пока плунжер не сдвинет его. сначала все расстояние

Еще статьи
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
